Tiêu chuẩn quốc gia TCVN 10687-25-5:2025 IEC 61400-25-5:2017 Hệ thống phát điện gió – Phần 25-5: Truyền thông để giám sát và điều khiển nhà máy điện gió – Thử nghiệm sự phù hợp

ACSI

Abstract Communication Service Interface

Giao diện dịch vụ truyền thông trừu tượng

BRCB

Buffered Report Control Block

Khối điều khiển báo cáo có đệm

CDC

Common Data Class

Lớp dữ liệu chung

DUT

Device Under Test

Thiết bị đang được thử nghiệm

FAT

Factory Acceptance Test

Thử nghiệm chấp nhận tại nhà máy

GI

General Interrogation

Thẩm vấn chung

HMI

Human Machine Interface

Giao diện người-máy

ICD

IED capability subscription

Mô tả khả năng của IED

lED

Intelligent Electronic Device

Thiết bị điện tử thông minh

IID

Instantiated IED description

Mô tả IED tức thời

IP

Inter-networking protocol internet Protocol

Giao thức liên mạng Giao thức internet

LCB

Log Control Block

Khối điều khiển nhật ký

LD

Logical Device

Thiết bị logic

LN

Logical Node

Nút logic

MICS

Model Implementation Compliance Statement

Tuyên bố phù hợp triển khai mô hình

PICS

Protocol Implementation Compliance Statement

Tuyên bố phù hợp thực hiện giao thức

PIXIT

Protocol Implementation eXtra Information for Testing

Thông tin thêm về thực hiện giao thức dùng cho thử nghiệm

PUAS

Power Utility Automation System

Hệ thống tự động hóa hệ thống điện

RCB

Report Control Block

Khối điều khiển báo cáo

RTU

Remote Terminal Unit

Thiết bị đầu cuối từ xa

SAT

Site Acceptance Test

Thử nghiệm chấp nhận tại hiện trường

SCADA

Supervisory Control And Data Acquisition

Điều khiển giám sát và thu thập dữ liệu

SCSM

Specific Communication Service Mapping

Ánh xạ dịch vụ truyền thông đặc trưng

SGCB

Setting Group Control Block

Thiết lập khối điều khiển nhóm

SoE

Sequence-of-Events

Trình tự các sự kiện

SUT

System Under Test

Hệ thống đang được thử nghiệm

TICS

Technical Issues Compliance Statement

Tuyên bố sự phù hợp các vấn đề kỹ thuật

TPAA

Two Party Application Association

Hiệp hội ứng dụng hai bên

TUT

Tool Under Test

Công cụ đang được thử nghiệm

URCB

Unbuffered Report Control Block

Khối điều khiển báo cáo không đệm

UTC

Coordinated Universal Time

Thời gian phối hợp quốc tế

WPP

Wind Power Plant

Nhà máy điện gió

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sDoc1

Kiểm tra xem phiên bản phần mềm chính/phụ trong tài liệu PICS và DUT có phù hợp với nhau không (IEC 61850-4). PICS chứa tuyên bố tuân thủ ACSI theo TCVN 10687-25-3 (IEC 61400-25-3)

sDoc2

Kiểm tra xem tài liệu PIXIT của nhà sản xuất phiên bản phần mềm chính/phụ và phiên bản phần mềm của DUT có phù hợp hay không (IEC 61850-4). PIXIT sẽ chỉ ra thông tin cần thiết theo yêu cầu trong các trường hợp thử nghiệm

sDoc3

Kiểm tra xem tài liệu MICS của nhà sản xuất phiên bản phần mềm chính/phụ và phiên bản phần mềm của DUT có phù hợp hay không (IEC 61850-4). MICS sẽ chỉ ra ý nghĩa của tất cả các Nút logic, Đối tượng dữ liệu, thuộc tính dữ liệu và bảng liệt kê không chuẩn

sDoc4

Kiểm tra xem tài liệu TICS của nhà sản xuất phiên bản phần mềm chính/phụ và phiên bản phần mềm của DUT có phù hợp hay không (IEC 61850-4). TICS sẽ chỉ ra các vấn đề kỹ thuật đã thực hiện

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sMdl1

Kiểm tra xác nhận sự hiện diện của các đối tượng bắt buộc cho mỗi LN. Đạt khi có tất cả các đối tượng/thuộc tính

sMdl2

Kiểm tra xác nhận sự hiện diện của các đối tượng đúng trong điều kiện có sự hiện diện cho mỗi LN. Đạt khi có tất cả các đối tượng/thuộc tính

sMdl3

Kiểm tra xác nhận sự không hiện diện của các đối tượng sai trong điều kiện có sự hiện diện. Đạt khi không có đối tượng/ thuộc tính này

sMdl4

Kiểm tra xác nhận ánh xạ mô hình dữ liệu theo SCSM hiện hành liên quan đến độ dài tên và mở rộng đối tượng. Đã đạt khi ánh xạ tuân theo SCSM hiện hành

sMdl5

Kiểm tra xác nhận ánh xạ mô hình dữ liệu theo SCSM hiện hành liên quan đến việc tổ chức các thành phần chức năng. Đã đạt khi ánh xạ tuân theo SCSM hiện hành

sMdl6

Kiểm tra xác nhận ánh xạ mô hình dữ liệu theo SCSM hiện hành liên quan đến việc đặt tên cho các khối điều khiển và nhật ký. Đã đạt khi ánh xạ tuân theo SCSM hiện hành

sMdl7

Kiểm tra xác nhận kiểu dữ liệu của tất cả các đối tượng cho mỗi LN. Đạt khi loại dữ liệu của tất cả các đối tượng/ thuộc tính phù hợp với TCVN 10687-25-2 (IEC 61400-25-2), TCVN 10687-25-3 (IEC 61400-25-3) và SCSM hiện hành

sMdl8

Kiểm tra xác nhận các giá trị thuộc tính dữ liệu từ thiết bị nằm trong phạm vi được chỉ định (đây là nỗ lực liên tục trong toàn bộ quá trình kiểm tra tuân thủ). Đạt khi tất cả các giá trị nằm trong phạm vi

sMdl9

Kiểm tra xem các phần mở rộng mô hình dữ liệu cụ thể của nhà sản xuất có được triển khai theo các quy tắc mở rộng trong TCVN 10687-25-2 (IEC 61400-25-2) hay không (chỉ khi các phần mở rộng được triển khai). Đạt khi tất cả tiện ích mở rộng được triển khai theo thông số kỹ thuật nếu quy tắc ied

sMdl10

Kiểm tra xem thứ tự của các thuộc tính dữ liệu có nằm trong các loại Đối tượng Dữ liệu có phù hợp với TCVN 10687-25-2 (IEC 61400-25-2) hay không. Đạt khi tất cả các thuộc tính đều theo thứ tự phù hợp

sMdl11

Kiểm tra độ dài tên tối đa của Thiết bị logic, Nút logic, bộ dữ liệu và khối điều khiển theo IEC 61850-7-2:2010, 22.2 và SCSM ứng dụng.

sMdl12

Kiểm tra xem các quy tắc về khởi tạo nhiều đối tượng dữ liệu có được tuân thủ hay không (TCVN 11996-7-1 (IEC 61850-7-1), IEC 61850-7-4).

sMdl13

Kiểm tra xem không gian tên thiết bị logic có tham chiếu đến CVN 10687-25- 2:2025 (IEC 61400-25-2:2015) hay không.

sMdl14

Kiểm tra việc sử dụng đúng không gian tên cho các ứng dụng không phải WPP.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sAss1

Liên kết và giải phóng liên kết TPAA (IEC 61850-7-2:2010, 8.3).

sAss2

Liên kết và hủy bỏ liên kết TPAA (IEC 61850-7-2:2010, 8.3).

sAss3

Liên kết với số lượng khách hàng tối đa cùng một lúc (PIXIT).

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sAssN1

Kiểm tra xem khi bật tham số xác thực không chính xác và xác thực trên máy chủ thì liên kết không thành công và khi tắt xác thực thì máy chủ sẽ liên kết (IEC 61850-7-2:2010, 8.3).

sAssN2

Kiểm tra xem với các tham số liên kết không chính xác ở máy chủ hoặc máy khách thì liên kết không thành công (IEC 61850-7-2:2010, 8.3, PIXIT).

sAssN3

Thiết lập liên kết tối đa +1, kiểm tra xác nhận liên kết cuối cùng bị từ chối.

sAssN4

Ngắt kết nối giao diện truyền thông, DUT sẽ phát hiện liên kết bị mất trong khoảng thời gian xác định.

sssN5

Ngắt và khôi phục nguồn điện, DUT sẽ chấp nhận yêu cầu liên kết khi sẵn sàng.

sssN6

Kiểm tra xác nhận việc sử dụng lại các tài nguyên liên kết bị loại bỏ

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sSrv1

Yêu cầu GetServerDirectory (LOGICAL-DEVICE) và kiểm tra phản hồi (IEC 61850-7-2:2010, 7.2.2)

sSrv2

Đối với mỗi vấn đề phản hồi GetServerDirectory (LOGICAL-DEVICE), hãy yêu cầu GetLogicalDeviceDirectory và kiểm tra phản hồi (IEC 61850-7-2:2010,9.2.1)

sSrv3

Đối với mỗi vấn đề phản hồi GetLogicalDeviceDirectory, hãy yêu cầu GetLogicalNodeDirectory(DATA) và kiểm tra phản hồi (IEC 61850-7- 2:2010, 10.2.2)

Đối với mỗi vấn đề phản hồi GetLogicalNodeDirectory (DATA)

- Yêu cầu GetDataDirectory và kiểm tra phản hồi (IEC 61850-7-2:2010, 11.4.4)

- Yêu cầu GetDataDefinition và phản hồi kiểm tra (IEC 61850-7-2:2010, 11.4.5)

sSrv4

- Yêu cầu GetDataValues và kiểm tra phản hồi (IEC 61850-7-2:2010, 11.4.2)

sSrv5

Đưa ra một yêu cầu GetDataValues với số lượng giá trị dữ liệu tối đa và kiểm tra phản hồi

sSrv6

Đối với mỗi đối tượng DATA được kích hoạt ghi sẽ đưa ra yêu cầu SetDataValues và kiểm tra phản hồi (IEC 61850-7-2:2010, 11.4.3)

sSrv7

Đưa ra một yêu cầu SetDataValues với số lượng giá trị dữ liệu tối đa và kiểm tra phản hồi

sSrv8

Yêu cầu GetAIIDataValues cho từng ràng buộc chức năng và kiểm tra phản hồi (IEC 61850-7-2:2010, 10.2.3)

sSrv9

Đánh giá ngữ nghĩa của các phép đo tương tự (volt/amp) đã chọn:

- Kiểm tra xác nhận giá trị tương tự (kiểm tra tính hợp lý, không chính xác)

- Kiểm tra xác nhận bit chất lượng, buộc các tình huống phải đặt bit chất lượng cụ thể

- Kiểm tra xác nhận giá trị và chất lượng dấu thời gian (UTC) (kiểm tra tính hợp lý, không chính xác)

- Kiểm tra xác nhận tỷ lệ, phạm vi và đơn vị, thay đổi cài đặt và kiểm tra xác nhận giá trị kết quả

- Kiểm tra dải chết, thay băng chết và kiểm tra xác nhận kết quả

- Kiểm tra xác nhận các chỉ dẫn giới hạn

sSrv10

Đánh giá ngữ nghĩa của các điểm trạng thái được chọn:

- Kiểm tra xác nhận giá trị trạng thái

- Kiểm tra xác nhận bit chất lượng, buộc các tình huống phải đặt bit chất lượng cụ thể

- Kiểm tra xác nhận giá trị và chất lượng dấu thời gian (UTC) (kiểm tra tính hợp lý, không chính xác)

sSrv11

Kiểm tra xác nhận rằng khi toán tử blkEna được đặt thành true thì bit chất lượng oldData và operatorblocked được đặt bởi máy chủ và dữ liệu quy trình không được cập nhật nữa; bằng chức năng tự động (nội bộ), chất lượng oldData được thiết lập và dữ liệu quá trình không được cập nhật nữa (IEC 61850-7-3:2010, 6.2.6)

sSrv12

Kiểm tra xác nhận giá trị Mod/Beh: tắt, kiểm tra, bị chặn

- Khi tắt Mod/Beh, dữ liệu xử lý không được cập nhật, Mod và Beh được cập nhật, chất lượng được đặt thành không hợp lệ

- Khi Mod/Beh được kiểm tra hoặc bị chặn kiểm tra, kiểm tra chất lượng dữ liệu quy trình được thiết lập

- Khi Mod/Beh bị chặn, chất lượng dữ liệu quy trình operatorBlocked được đặt (IEC 61850-7-4:2010, Phụ lục A)

sSrv13

Kiểm tra xác nhận hệ thống phân cấp thiết bị logic;

- LLN0.GrRef phải tham chiếu đến thiết bị logic hợp lệ

- Tham chiếu sẽ không dẫn đến vòng lặp phân cấp

- Giá trị Beh ở mức cao hơn ảnh hưởng chính xác đến các mức thấp hơn (ví dụ như LD Beh ảnh hưởng đến hành vi LN phụ thuộc vào LN Mod)

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sSrvN1

Yêu cầu các dịch vụ dữ liệu sau có tham số sai (đối tượng không xác định, trường hợp tên không khớp, thiết bị logic sai hoặc nút logic sai) và kiểm tra xác nhận lỗi dịch vụ phản hồi

- Thư mục Máy chủ (LOGICAL-DEVICE) (IEC 61850-7-2:2010, 7.2.2),

- GetLogicalDeviceDirectory (IEC 61850-7-2:2010, 9.2.1),

- GetLogicalNodeDirectory(DATA) (IEC 61850-7-2:2010, 10.2.2),

- GetAIIDataValues (IEC 61850-7-2:2010, 10.2.3),

- GetDataValues (IEC 61850-7-2:2010,11.4.2),

- SetDataValues (IEC 61850-7-2:2010,11.4.3),

- GetDataDirectory (IEC 61850-7-2:2010, 11.4.4),

- GetDataDefinition (IEC 61850-7-2:2010, 11.4.5).

sSrvN2

Yêu cầu SetDataValues của dữ liệu ENUMERATED có giá trị nằm ngoài phạm vi và kiểm tra xác nhận lỗi dịch vụ phản hồi (IEC 61850-7-2:2010, 11.4.3).

sSrvN3

Yêu cầu SetDataValues có kiểu dữ liệu không khớp (ví dụ: int-float) và kiểm tra xác nhận lỗi dịch vụ phản hồi (IEC 61850-7-2:2010, 11.4.3).

sSrvN4

Yêu cầu SetDataValues cho các giá trị dữ liệu chỉ đọc và kiểm tra xác nhận lỗi dịch vụ phản hồi (IEC 61850-7-2:2010, 11.4.3).

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sDs1

Yêu cầu GetLogicalNodeDirectory(LOGICAL-DEVICE) và kiểm tra phản hồi (IEC 61850-7-2:2010, 10.2.2).

Đối với mỗi câu trả lời, hãy đưa ra một:

Yêu cầu và kiểm tra phản hồi GetDataSetValues (IEC 61850-7-2:2010, 13.3.2),

Yêu cầu GetDataSetDirectory. và kiểm tra phản hồi (IEC 61850-7-2:2010, 13.3.6).

sDs2

Yêu cầu một CreateDataSet liên tục với một thành viên và với số lượng thành viên tối đa có thể, đồng thời kiểm tra phản hồi (IEC 61850-7-2:2010, 13.3.4) và kiểm tra xác nhận rằng tập dữ liệu không liên tục được hiển thị cho máy khách khác.

sDs3

Yêu cầu một CreateDataSet không liên tục với một thành viên và với số lượng thành viên tối đa có thể, đồng thời kiểm tra phản hồi (IEC 61850-7- 2:2010, 13.3.4) và kiểm tra xác nhận rằng tập dữ liệu liên tục không hiển thị đối với máy khách khác.

sDs4

Tạo và xóa tập dữ liệu liên tục, tạo lại tập dữ liệu có cùng tên với một giá trị dữ liệu bổ sung/thành viên được sắp xếp lại và kiểm tra các thành viên.

sDs5

Tạo và xóa tập dữ liệu không liên tục, tạo lại tập dữ liệu có cùng tên với một giá trị dữ liệu bổ sung/thành viên được sắp xếp lại và kiểm tra các thành viên.

sDs6

Tạo tập dữ liệu không liên tục, giải phóng/hủy bỏ liên kết, liên kết lại và kiểm tra xem tập dữ liệu đã bị xóa chưa (IEC 61850-7-2:2010, 13.1).

sDs7

Tạo tập dữ liệu không liên tục, giải phóng/hủy bỏ liên kết, liên kết lại và kiểm tra xem tập dữ liệu đó có còn tồn tại hay không (IEC 61850-7-2:2010, 13.1).

sDs8

Tạo và xóa tập dữ liệu liên tục và kiểm tra xác nhận rằng mọi tập dữ liệu đều có thể được tạo bình thường: lặp lại quá trình tạo và xóa một lần.

sDs9

Tạo và xóa tập dữ liệu không liên tục và kiểm tra xác nhận rằng mọi tập dữ liệu đều có thể được tạo bình thường: lặp lại quá trình tạo và xóa một lần.

sDs10

Kiểm tra xác nhận SetDataSetValues/GetDataSetValues bằng GetDataValues và SetDataValues.

sDs11

Kiểm tra xác nhận rằng có thể tạo số lượng tập dữ liệu liên tục tối đa với số lượng thành viên tối đa cho mỗi số lượng khách hàng tối đa được chỉ định theo quy định

sDs12

Kiểm tra xác nhận rằng có thể tạo số lượng tập dữ liệu không liên tục tối đa với số lượng thành viên tối đa cho mỗi số lượng khách hàng tối đa được chỉ định theo quy định

sDs13

Kiểm tra xác nhận rằng có thể tạo tập dữ liệu không liên tục với độ dài tên tối đa cho tập dữ liệu và thành viên tập dữ liệu (IEC 61850-7-2:2010, 22.2)

sDs14

Kiểm tra xác nhận rằng có thể tạo tập dữ liệu liên tục với độ dài tên tối đa cho tập dữ liệu và thành viên tập dữ liệu (IEC 61850-7-2:2010,22.2)

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sDsN1

Yêu cầu các dịch vụ tập dữ liệu sau có tham số sai (đối tượng không xác định, trường hợp tên không khớp, thiết bị logic sai hoặc nút logic sai) và kiểm tra xác nhận lỗi dịch vụ phản hồi

- GetDataSetValues (IEC 61850-7-2:2010, 13.3.2)

- SetDataSetValues (IEC 61850-7-2:2010, 13.3.3)

- CreateDataSet (IEC 61850-7-2:2010, 13.3.4)

- XóaDataSet (IEC 61850-7-2:2010, 13.3.5)

- GetDataSetDirectory (IEC 61850-7-2:2010, 13.3.6)

sDsN2

Tạo tập dữ liệu liên tục có cùng tên hai lần và kiểm tra xác nhận lỗi dịch vụ phản hồi

sDsN3

Tạo tập dữ liệu không liên tục có cùng tên hai lần và kiểm tra xác nhận lỗi dịch vụ phản hồi

sDsN4

Tiếp tục tạo bộ dữ liệu liên tục cho đến khi có phản hồi chính xác - trả về lỗi dịch vụ

sDsN5

Tiếp tục tạo bộ dữ liệu không liên tục cho đến khi trả về lỗi dịch vụ phản hồi chính xác

sDsN6

Tạo một tập dữ liệu liên tục với các thành viên không xác định và kiểm tra xác nhận lỗi dịch vụ phản hồi

sDsN7

Tạo tập dữ liệu không liên tục với các thành viên không xác định và kiểm tra xác nhận lỗi dịch vụ phản hồi

sDsN8

Xóa tập dữ liệu không thể xóa (được xác định trước) và kiểm tra xác nhận lỗi dịch vụ phản hồi

sDsN9

Xóa tập dữ liệu liên tục hai lần và kiểm tra xác nhận lỗi dịch vụ phản hồi

sDsN10

Xóa tập dữ liệu không liên tục hai lần và kiểm tra xác nhận lỗi dịch vụ phản hồi

sDsN11

Xóa tập dữ liệu liên tục được tham chiếu bởi lớp điều khiển (báo cáo) và kiểm tra xác nhận lỗi dịch vụ phản hồi (IEC 61850-7-2:2010, 13.1)

sDsN12

Xóa tập dữ liệu không liên tục được tham chiếu bởi lớp điều khiển (báo cáo) và kiểm tra xác nhận lỗi dịch vụ phản hồi (IEC 61850-7-2:2010, 13.1)

sDsN13

Yêu cầu SetDataSetValues với tập dữ liệu có một hoặc nhiều thành viên chỉ đọc và kiểm tra xác nhận lỗi dịch vụ phản hồi

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sSub1

Tắt subEna và đặt subVal, subMag, subCMag, subQ, subID và kiểm tra xác nhận các giá trị thay thế không được truyền khi subEna bị tắt và được truyền khi bật subEna (IEC 61850-7-3:2010, Bảng 64).

sSub2

Kiểm tra xác nhận rằng trong trường hợp liên kết không thành công, các giá trị thay thế sẽ không thay đổi

sSub3

Kiểm tra xác nhận rằng cài đặt subVal, subMag, subCMag, subQ và subID được cho phép và các giá trị thay thế được truyền đi và Chất lượng. Nguồn được đặt thành Đã thay thế khi bật subEna

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sRpt8

Thời gian đệm (IEC 61850-7-2:2010,17.2.2.9)

Kiểm tra xác nhận rằng trong trường hợp xảy ra thông báo nội bộ thứ hai của cùng một thành viên của BỘ DỮ LIỆU trước khi BufTm hết hạn, máy chủ: (IEC 61850-7-2:2010,17.2.2.9)

• đối với thông tin trạng thái sẽ hoạt động như thể BufTm đã hết hạn và gửi báo cáo ngay lập tức, khởi động lại bộ đếm thời gian với giá trị BufTm và xử lý thông báo thứ hai hoặc

• đối với thông tin tương tự, có thể hoạt động như thể BufTm đã hết hạn và ngay lập tức truyền báo cáo để truyền, khởi động lại bộ đếm thời gian với giá trị BufTm và xử lý thông báo thứ hai hoặc

• đối với thông tin tương tự, có thể thay thế giá trị hiện tại trong báo cáo đang chờ xử lý bằng giá trị mới.

Tạo cấu hình Thời gian đệm thành 1 000 ms và buộc thay đổi giá trị dữ liệu của nhiều thành viên tập dữ liệu trong thời gian đệm. Máy chủ không được gửi nhiều hơn một báo cáo cho mỗi thời gian đệm với tất cả các thay đổi về giá trị dữ liệu kể từ báo cáo cuối cùng.

Kiểm tra xác nhận rằng giá trị 0 cho thời gian đệm cho biết thuộc tính thời gian đệm không được sử dụng. (IEC 61850-7-2:2010,17.2.2.9)

Kiểm tra xác nhận rằng giá trị BufTm có thể chứa ít nhất giá trị 360 0000 (= 1 h tính bằng ms)

sRpt9

Kiểm tra xác nhận rằng DUT có thể gửi báo cáo với các đối tượng dữ liệu

sRpt10

Kiểm tra xác nhận rằng DUT có thể gửi báo cáo có thuộc tính dữ liệu

sRpt11

Kiểm tra xác nhận rằng DUT có thể gửi bất kỳ sự kiện nào được lưu vào bộ đệm trước khi báo cáo tính toàn vẹn

sRpt12

Kiểm tra xác nhận rằng khi giá trị Hành vi LLN0 Tắt hoặc Bật/Bị chặn thì không có báo cáo thay đổi chất lượng/thay đổi dữ liệu nào được truyền nữa cho các giá trị quy trình trong thiết bị logic này (IEC 61850-7-4:2010, Phụ lục A)

sRpt13

Kiểm tra xác nhận rằng máy chủ đặt Chủ sở hữu URCB thành giá trị không phải NULL khi URCB được máy khách tạo cấu hình và đặt lại thành NULL khi máy khách giải phóng URCB

sRpt14

Kiểm tra xác nhận rằng DUT có thể xử lý URCB với độ dài tên tối đa cho RptID và Bộ dữ liệu (IEC 61850-7-2:2010, 22.2)

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sRpN1

Yêu cầu GetURCBValues có tham số sai và kiểm tra xác nhận lỗi dịch vụ phản hồi (IEC 61850-7-2:2010,17.2.5.3)

sRpN2

Tạo cấu hình báo cáo với tùy chọn kích hoạt GI (không phải dchg, qchg, dupd, tính toàn vẹn). Khi được bật, chỉ báo cáo GI được truyền đi. Không được gửi báo cáo khi tạo sự kiện (IEC 61850-7-2:2010,17.2.5.3)

sRpN3

Đặt khoảng thời gian đầy đủ thành 0 với TrgOps = tính toàn vẹn sẽ dẫn đến không có báo cáo tính toàn vẹn nào được gửi

(IEC 61850-7-2:2010,17.2.2.12)

sRpN4

Cấu hình URCB không chính xác: tạo cấu hình khi được bật, tạo cấu hình ConfRev và SqNum và tạo cấu hình với tập dữ liệu không xác định

sRpN5

Sử dụng độc quyền URCB và mất liên kết

Tạo cấu hình URCB, đặt thuộc tính Resv và kích hoạt nó. Kiểm tra xác nhận máy khách khác không thể đặt bất kỳ thuộc tính nào của URCB đó (IEC 61850-7-2:2010,17.2.4.5)

sRpN6

Tạo cấu hình các tùy chọn URCB không được hỗ trợ (PIXIT);

Tạo cấu hình các điều kiện kích hoạt không được hỗ trợ, các trường tùy chọn và thông số liên quan

sRpN7

Kiểm tra xác nhận rằng máy khách khác không thể tạo cấu hình URCB được gán trước

sRpN8

Kiểm tra xác nhận rằng khi TrgOps - GI không được đặt, yêu cầu đặt GI thành true sẽ không thành công

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sBr1

Yêu cầu GetLogicalNodeDirectory(BRCB) và kiểm tra phản hồi

Yêu cầu Giá trị GetBRCB của tất cả BRCB được phản hồi

sBr2

Kiểm tra xác nhận báo cáo về các trường tùy chọn của BRCB

Tạo cấu hình/bật BRCB với tất cả các kết hợp trường tùy chọn: số thứ tự, dấu thời gian báo cáo, lý do đưa vào, tên tập dữ liệu, tham chiếu dữ liệu, tràn bộ đệm và/hoặc ID mục nhập (IEC 61850-7-2:2010,17.2.3.2.2.1), buộc/kích hoạt báo cáo và kiểm tra xem báo cáo có chứa các trường tùy chọn đã bật hay không

sBr3

Kiểm tra xác nhận các điều kiện kích hoạt của BRCB

Tạo cấu hình và kích hoạt BRCB với các trường tùy chọn: số thứ tự, dấu thời gian báo cáo, lý do đưa vào, tên tập dữ liệu, tham chiếu dữ liệu, tràn bộ đệm và ID mục nhập và kiểm tra xem các báo cáo có được truyền theo các bước sau không (được hỗ trợ) điều kiện kích hoạt:

về tính chính trực

đang cập nhật (dupd)

cập nhật một cách chính trực

về thay đổi dữ liệu (dchg)

về dữ liệu và thay đổi chất lượng

về dữ liệu và thay đổi chất lượng với thời gian đầy đủ

Kiểm tra xác nhận tính hợp lệ của ReasonCode (IEC 61850-7-2:2010,17.2.3.2.2.9)

Kiểm tra xác nhận rằng khi đáp ứng nhiều điều kiện kích hoạt hơn, tốt nhất là chỉ tạo một báo cáo (IEC 61850-7-2:2010,17.2.3.2.3.2)

Kiểm tra xác nhận rằng báo cáo chỉ được gửi khi RptEna được đặt thành True (IEC 61850-7-2:2010,17.2.2.5), khi tính năng báo cáo bị tắt thì sẽ không có báo cáo nào được truyền đi

sBr4

Thẩm vấn chung (IEC 61850-7-2:2010,17.2.2.13)

Việc đặt thuộc tính GI của BRCB sẽ bắt đầu quá trình thẩm vấn chung. Một báo cáo với các giá trị dữ liệu hiện tại sẽ được gửi. Sau khi bắt đầu cuộc thẩm vấn chung, thuộc tính GI được đặt lại thành Sai.

sBr5

Phân đoạn báo cáo

Kiểm tra xác nhận rằng nếu một báo cáo dài không vừa với một thông báo thì báo cáo sẽ được chia thành các báo cáo phụ.

Kích hoạt trường tùy chọn số thứ tự và dấu thời gian báo cáo và kiểm tra tính hợp lệ của: (IEC 61850-7-2:2010,17.2.3.2.2.5)

- SqNum (không thay đổi)

- SubSqNum (0 cho báo cáo đầu tiên, tăng dần, cuộn qua)

- Thêm SeqmentsTheo dõi

- TimeOfEntry (không thay đổi vì SqNum không bị thay đổi) (IEC 61850-7-2:2010,17.2.3.2.2.9)

Kiểm tra xác nhận rằng việc cập nhật giá trị dữ liệu trong khi gửi báo cáo được phân đoạn do kích hoạt thẩm vấn chung hoặc tính toàn vẹn có thể bị gián đoạn do báo cáo có thay đổi một trong các giá trị dữ liệu bằng số thứ tự mới (IEC 61850-7-2:2010,17.2.3.2.3.5)

Yêu cầu thẩm vấn chung mới sẽ dừng việc gửi các phân đoạn còn lại của báo cáo GI vẫn đang diễn ra. Báo cáo GI mới sẽ bắt đầu bằng số thứ tự mới và số thứ tự tiếp theo sẽ là 0 (IEC 61850-7-2:2010,17.2.3.2.3.4)

Kiểm tra xác nhận rằng khi KHÔNG đặt OptFlds=số thứ tự thì cả SubSqNum và SqNum đều không có trong các báo cáo phụ (17.2.3.2.2.4, 17.2.3.2.2.5).

sBr6

Sửa đổi cấu hình (IEC 61850-7-2:2010,17.2.2.7)

Kiểm tra xác nhận rằng ConfRev thể hiện số lần cấu hình của tập dữ liệu được tham chiếu bởi DatSet đã được thay đổi. Những thay đổi được tính là:

xóa một thành viên của tập dữ liệu

sắp xếp lại các thành viên trong tập dữ liệu

Kiểm tra xác nhận rằng sau khi khởi động lại máy chủ, giá trị của ConfRev được khôi phục về giá trị ban đầu của cấu hình cục bộ cơ sở HOẶC giá trị được giữ lại từ cấu hình trước khi khởi động lại (PICS)

Kiểm tra xác nhận rằng máy chủ tăng ConfRev trong trường hợp bộ dữ liệu thay đổi do xử lý dịch vụ ACSI

ConfRev không bao giờ được bằng 0 (không) trong trường hợp DatSet không rỗng

sBr7

Kiểm tra xác nhận rằng sau khi khởi động lại máy chủ, giá trị của ConRev được khôi phục về giá trị ban đầu của cấu hình cục bộ cơ sở HOẶC giá trị được giữ lại từ cấu hình trước khi khởi động lại (PIXIT).

sBr8

Thời gian đệm (IEC 61850-7-2:2010,17.2.2.9)

Kiểm tra xác nhận rằng trong trường hợp xảy ra thông báo nội bộ thứ hai của cùng một thành viên của BỘ DỮ LIỆU trước khi BufTm hết hạn, máy chủ: (IEC 61850-7-2:2010,17.2.2.9)

đối với thông tin trạng thái sẽ hoạt động như thể BufTm đã hết hạn và gửi báo cáo ngay lập tức, khởi động lại bộ đếm thời gian với giá trị BufTm và xử lý thông báo thứ hai hoặc

đối với thông tin tương tự, có thể hoạt động như thể BufTm đã hết hạn và ngay lập tức truyền báo cáo để truyền, khởi động lại bộ đếm thời gian với giá trị BufTm và xử lý thông báo thứ hai hoặc

đối với thông tin tương tự, có thể thay thế giá trị hiện tại trong báo cáo đang chờ xử lý bằng giá trị mới.

Tạo cấu hình Thời gian đệm thành 1 000 ms và buộc thay đổi giá trị dữ liệu của nhiều thành viên tập dữ liệu trong thời gian đệm. Máy chủ không được gửi nhiều hơn một báo cáo cho mỗi thời gian đệm với tất cả các thay đổi về giá trị dữ liệu kể từ báo cáo cuối cùng.

Kiểm tra xác nhận rằng giá trị 0 cho thời gian đệm cho biết thuộc tính thời gian đệm không được sử dụng (IEC 61850-7-2:2010,17.2.2.9)

Kiểm tra xác nhận rằng giá trị BufTm có thể chứa ít nhất giá trị 360 0000 (= 1 h tính bằng ms)

sBr9

Kiểm tra xác nhận rằng DUT có thể gửi báo cáo với các đối tượng dữ liệu

sBr10

Kiểm tra xác nhận rằng DUT có thể gửi báo cáo có chứa dữ liệu ibutes

sBr11

Kiểm tra xác nhận rằng tất cả các sự kiện được lưu vào bộ đệm sẽ được gửi trước khi có thể gửi báo cáo về tính toàn vẹn (IEC 61850-7-2:2010,17.2.3.2.3.3)

sBr12

Kiểm tra xác nhận rằng tất cả các sự kiện được lưu vào bộ đệm sẽ được gửi trước khi có thể gửi báo cáo GI (IEC 61850-7-2:2010,17.2.3.2.3.4)

sBr13

Kiểm tra xác nhận rằng máy chủ đặt Chủ sở hữu BRCB thành giá trị không phải NULL khi BRCB được cấu hình bởi máy khách và đặt lại thành NULL khi máy khách giải phóng BRCB. Đối với BRCB được chỉ định trước, máy chủ sẽ đặt lại Chủ sở hữu về địa chỉ máy khách được chỉ định trước.

sBr14

Kiểm tra xác nhận rằng DUT có thể xử lý BRCB với độ dài tên tối đa cho RptID và DatSet (IEC 61850-7-2:2010, 22.2)

sBr20

Máy trạng thái báo cáo được đệm (BRCB) (IEC 61850-7-2:2010,17.2.2.5, Hình 24)

- Kiểm tra xác nhận rằng các sự kiện được lưu vào bộ đệm sau khi liên kết được giải phóng

- Kiểm tra xác nhận rằng báo cáo bị vô hiệu hóa sau khi mất liên kết

- Kiểm tra xác nhận rằng các báo cáo chưa nhận được trong khi không được liên kết hiện được nhận theo đúng thứ tự (SOE) (lEC 61850-7-2:2010,17.2.1, IEC 61850-7-2:2010,17.2.2.5)

- Thực hiện tương tự nhưng bây giờ đặt PurgeBuf thành True trước khi bật báo cáo. Không được gửi báo cáo có đệm được lưu trữ (IEC 61850-7-2:2010,17.2.2.14)

- Kiểm tra xác nhận rằng sau khi thay đổi DatSet, (IEC 61850-7-2:2010, báo cáo có đệm là thanh lọc.

17.2.2.5)

Buộc tràn bộ đệm, lỗi tràn bộ đệm OptFlds phải được đặt trong báo cáo đầu tiên được gửi cùng với các sự kiện xảy ra sau khi tràn bộ đệm (IEC 61850-7-2:2010, 17.2.3.2.2.8)

sBr21

Báo cáo có đệm (BRCB); sự kiện đệm (IEC 61850-7-2:2010,17.2.3.2.3.6)

Kiểm tra xác nhận rằng sau khi liên kết khả dụng trở lại và sau khi khách hàng đã đặt EntrylD cũng như bật BRCB, BRCB sẽ bắt đầu gửi báo cáo về các sự kiện đã được lưu vào bộ đệm. BRCB sẽ sử dụng số thứ tự và số thứ tự tiếp theo để không xảy ra khoảng trống.

sBr22

Kiểm tra xác nhận rằng các báo cáo về tính toàn vẹn được lưu vào bộ đệm

sBr23

Kiểm tra xác nhận hành vi ResvTms thành công

Trên ResvTms = -1 BRCB có thể được sử dụng bởi máy khách được cấu hình

Trên ResvTms = 0, khách hàng có thể dự trữ BRCB bằng cách viết giá trị và tạo cấu hình BRCB

Khi mất liên kết, BRCB dành riêng sẽ được giải phóng sau số giây ResvTms (ResvTms được đặt thành 0)

Khi mất liên kết, trong thời gian ResvTms, không khách hàng nào khác có thể đặt trước BRCB ngoại trừ người đã thực hiện việc đó ban đầu (khách hàng khôi phục liên kết)

sBr24

Kiểm tra xác nhận rằng yêu cầu SetBRCBValues để đặt ResvTms sẽ:

Tạo phản hồi phủ định nếu giá trị ResvTms của BRCB là -1.

Tạo phản hồi phủ định nếu giá trị ResvTms của BRCB khác 0 và nếu yêu cầu SetBRCBValues đang được đưa ra bởi một khách hàng khác mà BRCB không được bảo lưu.

Tạo phản hồi phủ định nếu giá trị ResvTms được đặt là âm

sBr25

Kiểm tra xác nhận rằng sự thay đổi của một trong các tham số BRCB sau sẽ xóa bộ đệm: RptID, BufTm, TrgOps, IntgPd, DatSet. Một sự thay đổi của OptFlds sẽ không làm sạch bộ đệm

(IEC 61850-7-2:2010,17.2.2.5)

sBr26

Kiểm tra xác nhận rằng sau khi đặt EntryID không hợp lệ, rỗng hoặc không tồn tại, DUT sẽ gửi tất cả báo cáo trong bộ đệm

sBr27

Kiểm tra xác nhận rằng khi trạng thái BRCB là RptEna=FALSE, GetBRCBValues sẽ trả về giá trị EntrylD đại diện cho mục nhập cuối cùng (mới nhất) đã được nhập vào bộ đệm. Và khi BRCB RptEna=TRUE: Giá trị của EntryID, được trả về trong phản hồi GetBRCBValues, sẽ là EntrylD của EntrylD cuối cùng được định dạng và xếp hàng để truyền.

sBr28

Kiểm tra xác nhận rằng chỉ báo cáo GI được đệm cuối cùng mới được truyền sau khi đồng bộ hóa lại.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sBrN1

Yêu cầu GetBRCBValues có tham số sai và kiểm tra xác nhận lỗi dịch vụ phản hồi (IEC 61850-7-2:2010,17.2.3.3.2)

sBrN2

Tạo cấu hình báo cáo với tùy chọn kích hoạt GI (không phải dchg, qchg, dupd, tính toàn vẹn). Khi được bật, chỉ báo cáo GI mới được truyền đi. Không nên gửi báo cáo khi tạo sự kiện (IEC 61850-7-2:2010,17.2.3.2.2.4)

sBrN3

Đặt khoảng thời gian đầy đủ thành 0 với TrgOps = tính toàn vẹn sẽ dẫn đến không có báo cáo tính toàn vẹn nào được gửi (IEC 61850-7-2:2010,17.2.2.11)

sBrN4

Cấu hình BRCB không chính xác: tạo cấu hình khi được bật, tạo cấu hình ConfRev và SqNum và tạo cấu hình với tập dữ liệu không xác định

sBrN5

Sử dụng độc quyền BRCB và mất liên kết

Tạo cấu hình BRCB và kích hoạt nó. Kiểm tra xác nhận rằng khách hàng khác không thể đặt giá trị thuộc tính trong BRCB này. (IEC 61850-7-2:2010,17.2.1)

sBrN6

Tạo cấu hình các tùy chọn BRCB không được hỗ trợ (PIXIT);

Tạo cấu hình các điều kiện kích hoạt không được hỗ trợ, các trường tùy chọn và thông số liên quan

sBrN7

Kiểm tra xác nhận rằng máy khách khác không thể tạo cấu hình BRCB được chỉ định trước

sBrN8

Kiểm tra xác nhận khi không đặt TrgOps - GI thì thiết bị không gửi báo cáo có mã lý do GI

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sLog1

Yêu cầu GetLogicalNodeDirectory(LOG) và kiểm tra phản hồi+

sLog2

Yêu cầu GetLogicalNodeDirectory(LCB) và kiểm tra phản hồi+

sLog3

Yêu cầu GetLCBValues với ràng buộc chức năng LG của tất cả các LCB được phản hồi

sLog4

Yêu cầu SetLCBValues với ràng buộc chức năng LG khi LCB bị tắt

sLog5

Kiểm tra xác nhận rằng việc ghi nhật ký độc lập với một tập hợp giới hạn các liên kết ứng dụng bên ngoài hoặc các giao dịch truyền thông khác

sLog6

Tạo cấu hình và bật tính năng ghi nhật ký cũng như kiểm tra xem các điều kiện kích hoạt ghi nhật ký sau đây có đặt mục nhập chính xác vào nhật ký với các thành viên chính xác của tập dữ liệu không

- về tính chính trực

- đang cập nhật (dupd)

- cập nhật với tính toàn vẹn về thay đổi dữ liệu (dchg)

- về thay đổi chất lượng (qchg)

- về dữ liệu và thay đổi chất lượng

- về dữ liệu và thay đổi chất lượng với thời gian đầy đủ

sLog7

Yêu cầu QueryLogByTime và kiểm tra phản hồi+

sLog8

Yêu cầu QueryLogAfter và kiểm tra phản hồi+

sLog9

Yêu cầu GetLogStatusValues và kiểm tra phản hồi+, kiểm tra xác nhận rằng các mục được phản hồi cho biết ID/thời gian mục nhập cũ nhất/mới nhất có sẵn trong nhật ký

sLog10

Kiểm tra xem dữ liệu có được ghi lại như được xác định trong cài đặt của nút logic GLOG hay không. Mã lý do tương ứng sẽ là "trình kích hoạt ứng dụng"

sLog11

Kiểm tra xác nhận rằng máy chủ có thể xử lý LCB và LOG với độ dài tên tối đa cho LCBRef, LogRef và DatSet (IEC 61850-7-2:2010, 22.2)

sLog12

Kiểm tra xác nhận rằng các mục nhật ký không ổn định và không bị mất sau khi khởi động lại và mất điện.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sLogN1

Yêu cầu các dịch vụ nhật ký sau có tham số sai (các mục nhập nằm ngoài phạm vi hoặc Tập dữ liệu, LCB hoặc Nhật ký không tồn tại) và kiểm tra xác nhận lỗi dịch vụ phản hồi

- Giá trị GetLCB (IEC 61850-7-2:2010,17.3.2.5)

- Đặt giá trị LCB (IEC 61850-7-2:2010,17.3.2.6)

- QueryLogByTime (IEC 61850-7-2:2010,17.3.5.2)

- QueryLogAfter (IEC 61850-7-2:2010,17.3.5.3)

- Giá trị GetLogStatus (IEC 61850-7-2:2010,17.3.5.4)

sLogN2

Yêu cầu SetLCBValues với ràng buộc chức năng LG khi LCB được bật và kiểm tra xác nhận lỗi dịch vụ phản hồi

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sCtl1

Buộc và kiểm tra từng đường dẫn trong máy trạng thái điều khiển đối với một số đối tượng điều khiển bằng mô hình điều khiển

Trực tiếp với mức độ bảo mật thông thường (IEC 61850-7-2:2010, 20.2.1)

Điều khiển SBO với bảo mật thông thường (IEC 61850-7-2:2010,20.2.2)

Trực tiếp với mức độ bảo mật nâng cao (IEC 61850-7-2:2010,20.3.2)

Điều khiển SBO với độ bảo mật nâng cao (IEC 61850-7-2:2010,20.3.3)

So sánh các trường hợp thử nghiệm chi tiết cho từng mô hình điều khiển

sCtl2

Thay đổi mô hình điều khiển bằng dịch vụ trực tuyến và kiểm tra xác nhận rằng đối tượng điều khiển phản hồi theo mô hình điều khiển mới

sCtl3

Thời gian Vận hành đối tượng điều khiển bảo mật nâng cao thứ hai trước thời gian kích hoạt của đối tượng điều khiển đầu tiên (PIXIT)

sCtl4

Kiểm tra xác nhận rằng giá trị thuộc tính stSeld được đặt/đặt lại như được chỉ định trong máy trạng thái

sCtl5

Kiểm tra xác nhận cờ kiểm tra trong selectwithvalue/Operation và Beh = test (IEC 61850-7-4:2010, Phụ lục A, Bảng A.1)

Khi LN Beh "bật", các Yêu cầu điều khiển sẽ bị từ chối với AddCause "Bị chặn theo chế độ"

Khi LN Beh bị “kiểm tra/chặn”, các yêu cầu điều khiển được chấp nhận

Khi LN Beh "thử nghiệm", các yêu cầu điều khiển được chấp nhận

sCtl6

Chọn tất cả các đối tượng điều khiển SBO và hủy chúng theo thứ tự ngược lại. Trong trường hợp một hành động điều khiển bị chặn do một điều khiển khác đang chạy thì AddCause sẽ là "1-of-n-control"

sCtl7

Kiểm tra xác nhận rằng với các điều kiện khóa liên động hoặc kiểm tra đồng bộ, các kiểm tra đã quy định được thực hiện và lệnh được thực thi tương ứng (IEC 61850-7-2:2010, 20.5.2.7)

Khi kiểm tra khóa liên động không thành công với AddCause "Bị khóa liên động"

Khi quá trình kiểm tra khóa liên động thông qua

Khi kiểm tra đồng bộ không thành công với AddCause "Bị chặn do kiểm tra đồng bộ"

Khi quá trình kiểm tra đồng bộ thông qua qua

sCtl8

Vận hành (không chọn) đối tượng điều khiển SBO và kiểm tra xác nhận rằng yêu cầu bị từ chối bằng AddCause "Đối tượng không được chọn" (IEC 61850-7- 2:2010, Bằng 54)

sCtl9

Chọn cùng một đối tượng điều khiển hai lần, kiểm tra xác nhận rằng yêu cầu chọn thứ hai bị từ chối với AddCause "Đối tượng đã được chọn" (IEC 61850-7-2:2010, Bảng 54) và đối tượng vẫn ở trạng thái đã chọn (Operate.req được chấp nhận)

sCtl10

Giá trị điều khiển vận hành giống với giá trị trạng thái thực tế (Bật hoặc Tắt) và kiểm tra xác nhận rằng yêu cầu điều khiển bị từ chối bằng AddCause "Đã đạt đến vị trí" (IEC 61850-7-2:2010, Bảng 54, PIXIT)

sCtl11

Chọn cùng một đối tượng điều khiển từ 2 máy khách khác nhau. Kiểm tra xác nhận rằng các yêu cầu điều khiển từ máy khách thứ hai bị từ chối bằng AddCause "Locked-by-other-client" (IEC 61850-7-2:2010, Bảng 54)

sCtl12

Chọn/Vận hành một đối tượng điều khiển không xác định và kiểm tra xác nhận rằng các yêu cầu điều khiển bị từ chối bằng AddCause "Unknown" (IEC 61850-7-2:2010, Bảng 54)

sCtl13

Kiểm tra xác nhận rằng yêu cầu Chọn trên đối tượng điều khiển vận hành trực tiếp bị từ chối bằng Thêm nguyên nhân "Không xác định" (IEC 61850-7-2:2010, Bảng 54)

sCtl14

Vận hành cùng một đối tượng điều khiển trực tiếp hai lần từ 2 máy khách (IEC 61850-7-2:2010, Bảng 54, PIXIT) và kiểm tra xác nhận rằng yêu cầu điều khiển cuối cùng bị từ chối bằng AddCause "Lệnh đã thực thi"

sCtl15

Kiểm tra xác nhận rằng yêu cầu SBO Vận hành hoặc Hủy với các tham số điều khiển khác với SelectWithValue bị từ chối với AddCause: Inconsistent-parameter"

sCtl16

Kiểm tra xác nhận rằng khi Loc được đặt, các yêu cầu điều khiển từ xa bị từ chối bằng AddCause "Blockedbyswitching-hierarchy"

sCtl17

Kiểm tra xác nhận rằng các yêu cầu điều khiển từ xa của cơ quan cấp nhà máy (LocSta=T) bị từ chối bằng AddCause "Bị chặn theo phân cấp chuyển mạch"

sCtl18

Kiểm tra xác nhận rằng trên CmdBlk.stVal được đặt, các yêu cầu điều khiển bị từ chối bằng AddCause "Blockedbycommand" (IEC 61850-7-2:2010, Bảng 54)

sCtl19

Kiểm tra xác nhận rằng khi blkEna được đặt, các yêu cầu điều khiển sẽ bị chấm dứt/từ chối bằng AddCause "Timelimitover"

sCtl20

Kiểm tra xác nhận rằng khi các tham số được thay đổi sau khi phản hồi chọn, yêu cầu vận hành sẽ bị từ chối bằng AddCause "Tham số thay đổi khi thực thi" (IEC 61850-7-2:2010, Bảng 54)

sCtl21

Kiểm tra xác nhận rằng khi bộ đổi vòi đã đạt đến giới hạn (EndPosR hoặc EndPosL trong YLTC), các yêu cầu điều khiển bị từ chối bằng AddCause "Giới hạn bước" (IEC 61850-7-2:2010, Bảng 54)

sCtl22

Kiểm tra xác nhận rằng các yêu cầu điều khiển quyền truy cập không đủ sẽ bị từ chối bằng AddCause "Noaccessauthority" (IEC 61850-7-2:2010, Bảng 54)

sCtl23

Kiểm tra xác nhận rằng khi vị trí kết thúc hành động điều khiển APC vượt quá mức thì lệnh sẽ kết thúc với AddCause "Ended-with-overshoot" (IEC 61850-7-2:2010, Bảng 47)

sCtl24

Kiểm tra xác nhận rằng khi một hành động điều khiển APC bị hủy bỏ do sai lệch giữa giá trị lệnh và giá trị đo được thì điều khiển sẽ kết thúc với AddCause "Hủy bỏ do sai lệch" (IEC 61850-7-2:2010, Bảng 47)

sCtl25

Kiểm tra xác nhận rằng yêu cầu hủy thành công khi đối tượng điều khiển ở trạng thái không được chọn (IEC 61850-7-2:2010, Bảng 47)

sCtl26

Kiểm tra xác nhận rằng khi đối tượng điều khiển ở trạng thái WaitForExecution, yêu cầu hủy hoặc SelectWithValue bị từ chối bằng AddCause "Lệnh đã thực thi" (IEC 61850-7-2:2010, Bảng 54)

sCtl27

Kiểm tra xác nhận rằng yêu cầu SelectWithValue trên đối tượng điều khiển SBons bị từ chối bằng Add Cause "Unknown" (IEC 61850-7-2:2010, Bảng 54)

sCtl28

Kiểm tra xác nhận rằng DUT có thể điều khiển đối tượng có độ dài tên tối đa cho lED và Thiết bị logic (IEC 61850-7-2:2010,22.2)

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sDOns1

Gửi yêu cầu Vận hành chính xác

sDOns2

Gửi yêu cầu Vận hành, kết quả là “Thử nghiệm không ổn"

sDOns3

Gửi yêu cầu TimeActivatedOperate, dẫn đến phản hồi-

sDOns4

Gửi yêu cầu TimeActivatedOperate chính xác

Kiểm tra xác nhận TimeActivatedOperateTermination+

sDOns5

Gửi yêu cầu TimeActivatedOperate,

Kiểm tra xác nhận rằng mỗi đường dẫn này sẽ đưa thiết bị về trạng thái sẵn sàng và kiểm tra xác nhận TimeActivatedOperateTermination-:

Buộc “Thử nghiệm không ổn”

Gửi yêu cầu Hủy chính xác

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sSBOns1

Gửi yêu cầu chọn chính xác

Gửi yêu cầu Vận hành chính xác

sSBOns2

Gửi yêu cầu chọn chính xác

Kiểm tra xác nhận rằng mỗi đường dẫn này sẽ đưa thiết bị về trạng thái Không được chọn: - Gửi yêu cầu Hủy chính xác

- Chờ hết thời gian

- Hiệp hội bị mất

- Gửi yêu cầu phát hành

- Gửi yêu cầu Vận hành dẫn đến “Thử nghiệm không ổn”

sSBOns3

Gửi yêu cầu chọn chính xác

- Gửi yêu cầu TimeActivatedOperate không chính xác dẫn đến phản hồi-

sSBONs4

Gửi yêu cầu chọn chính xác

Gửi yêu cầu TimeActivatedOperate chính xác, từ đó đảm bảo thiết bị sẽ tạo ra 'thử nghiệm Ok'.

Kiểm tra xác nhận TimeActivatedOperateTermination+

sSBONs5

Gửi yêu cầu chọn chính xác

Gửi yêu cầu TimeActivatedOperate chính xác.

Kiểm tra xác nhận rằng mỗi đường dẫn này sẽ đưa thiết bị về trạng thái Sẵn sàng và TimeActivatedOperateTermination-:

∙ Buộc thử nghiệm “Thử nghiệm không ổn”

∙ Gửi yêu cầu Hủy chính xác

sSBONs6

Gửi yêu cầu Chọn chính xác dẫn đến phản hồi-

Kiểm tra xác nhận rằng mỗi thiết bị trở về trạng thái Không được chọn:

sSBOns7

Gửi yêu cầu chọn chính xác

Kiểm tra xác nhận rằng việc gửi nhiều yêu cầu Vận hành nhiều sẽ đưa thiết bị về trạng thái Sẵn sàng

Kiểm tra xác nhận rằng việc gửi yêu cầu Hủy sẽ đưa thiết bị về trạng thái Không được chọn

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sDOes1

Gửi yêu cầu Vận hành chính xác

Kiểm tra xác nhận rằng mỗi đường dẫn này sẽ đưa thiết bị về trạng thái sẵn sàng và kiểm tra xác nhận CommandTermination:

- buộc trình mô phỏng thiết bị chuyển sang trạng thái mới được yêu cầu

- buộc trình mô phỏng thiết bị giữ nguyên trạng thái cũ (AddCause: Hết thời gian hoặc Vị trí không hợp lệ)

- buộc trình mô phỏng thiết bị chuyển sang trạng thái 'giữa' (AddCause: Vị trí không hợp lệ)

sDOes2

Gửi yêu cầu Vận hành, qua đó đảm bảo thiết bị sẽ tạo ra ‘Thử nghiệm không ổn'.

sDOes3

Gửi yêu cầu Vận hành được kích hoạt theo thời gian, dẫn đến phản hồi-

sDOes4

Gửi yêu cầu Vận hành được kích hoạt theo thời gian chính xác

Kiểm tra xác nhận TimeActivatedOperateTermination+

Kiểm tra xác nhận rằng mỗi đường dẫn này sẽ đưa thiết bị về trạng thái Sẵn sàng và kiểm tra xác nhận CommandTermination:

- buộc trình mô phỏng thiết bị chuyển sang trạng thái mới được yêu cầu

- buộc trình mô phỏng thiết bị giữ nguyên trạng thái cũ (AddCause: Hết thời gian)

- buộc trình mô phỏng thiết bị chuyển sang trạng thái 'giữa' (AddCause: Vị trí không hợp lệ)

sDOes5

Gửi yêu cầu Vận hành được kích hoạt theo thời gian chính xác

Kiểm tra xác nhận TimeActivatedOperateTermination+

Kiểm tra xác nhận rằng mỗi đường dẫn này sẽ đưa thiết bị về trạng thái Sẵn sàng và kiểm tra xác nhận TimeActivatedOperateTermination:

- Buộc “Thử nghiệm không ổn”

- Gửi yêu cầu Hủy chính xác

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sSBOes1

Gửi yêu cầu SelectWithValue và Vận hành chính xác

Kiểm tra xác nhận rằng mỗi đường dẫn này sẽ đưa thiết bị về trạng thái Không được chọn

Kiểm tra xác nhận việc chấm dứt lệnh:

buộc trình mô phỏng thiết bị chuyển sang trạng thái mới được yêu cầu

buộc trình mô phỏng thiết bị giữ nguyên trạng thái cũ (AddCause: Hết thời gian hoặc Vị trí không hợp lệ)

buộc trình mô phỏng thiết bị chuyển sang trạng thái 'giữa' (AddCause: Vị trí không hợp lệ)

sSBOes2

Gửi yêu cầu SelectWithValue chính xác

Kiểm tra xác nhận rằng mỗi đường dẫn này sẽ đưa thiết bị về trạng thái Không được chọn:

- Gửi yêu cầu Hủy chính xác

- Client chờ thời gian chờ đã chọn

- Gửi yêu cầu phát hành

- Gửi yêu cầu Vận hành dẫn đến “Thử nghiệm không ổn”

sSBOes3

Gửi yêu cầu SelectWithValue và TimeActivatedOperate chính xác, dẫn đến phản hồi-

sSBOes4

Gửi yêu cầu SelectWithValue chính xác

Gửi yêu cầu TimeActivatedOperate Once chính xác

Kiểm tra xác nhận TimeActivatedOperateTermination+

Kiểm tra xác nhận rằng mỗi đường dẫn này sẽ đưa thiết bị về trạng thái Không được chọn và kiểm tra xác nhận CommandTermination:

- buộc trình mô phỏng thiết bị chuyển sang trạng thái mới được yêu cầu

- buộc trình mô phỏng thiết bị giữ nguyên trạng thái cũ (Thêm nguyên nhân: Vượt quá giới hạn thời gian hoặc Vị trí không hợp lệ)

- buộc trình mô phỏng thiết bị chuyển sang trạng thái 'giữa' (AddCause: Vị trí không hợp lệ)

sSBOes5

Gửi yêu cầu SelectWithValue chính xác

Gửi yêu cầu TimeActivatedOperate chính xác

Kiểm tra xác nhận rằng mỗi đường dẫn này sẽ đưa thiết bị về trạng thái sẵn sàng:

- Buộc thử nghiệm “Thử nghiệm không ổn”

- Gửi yêu cầu Hủy chính xác

sSBOes6

Chọn thiết bị sử dụng SelectWithValue với quyền truy cập không đúng. Quyền truy cập phải bị từ chối (IEC 61850-7-2:2010,20.2.2) hoặc gửi yêu cầu SelectWithValue không chính xác

sSBOes7

Gửi yêu cầu SelectWithValue chính xác Kiểm tra xác nhận rằng việc gửi nhiều yêu cầu Vận hành nhiều sẽ đưa thiết bị về trạng thái Sẵn sàng

Kiểm tra xác nhận rằng việc gửi yêu cầu Hủy sẽ đưa thiết bị về trạng thái Không được chọn

sSBOes8

Kiểm tra xác nhận rằng yêu cầu Vận hành hoặc Hủy với các tham số điều khiển khác với SelectWithValue bị từ chối bằng AddCause: Inconsistent-parameters

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sTm1

Kiểm tra xác nhận rằng DUT hỗ trợ và thực hiện đồng bộ hóa thời gian SCSM

sTm2

Kiểm tra độ chính xác của dấu thời gian của báo cáo/ghi nhật ký có phù hợp với chất lượng dấu thời gian được ghi lại của máy chủ không

sTm3

Kiểm tra xác nhận rằng khi thiết bị hỗ trợ múi giờ và tiết kiệm ánh sáng ban ngày, dấu thời gian của các sự kiện và tệp nhiễu loạn là thời gian UTC

sTm4

Kiểm tra xác nhận cài đặt quản lý thời gian trong nút logic LTIM

sTm5

Kiểm tra xác nhận giám sát tổng thể thời gian trong nút logic LTMS

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

sTmN1

Kiểm tra xác nhận rằng khi mất liên lạc đồng bộ hóa thời gian được phát hiện sau một khoảng thời gian do tổ chức thử nghiệm chỉ định.

sTmN2

Về lỗi đồng bộ hóa, cần phát hiện độ lệch vượt quá dung sai tem thời gian

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cDoc1

Kiểm tra xem phiên bản phần mềm chính/phụ trong tài liệu PICS và DUT có phù hợp với nhau không (IEC 61850-4)

cDoc2

Kiểm tra xem tài liệu PIXIT của nhà sản xuất phiên bản phần mềm chính/phụ và phiên bản phần mềm của DUT có phù hợp hay không (IEC 61850-4). PIXIT sẽ chỉ ra thông tin cần thiết theo yêu cầu trong các trường hợp thử nghiệm

cDoc3

Kiểm tra xem tài liệu MICS của nhà sản xuất phiên bản phần mềm chính/phụ và phiên bản phần mềm của DUT có phù hợp hay không (IEC 61850-4). MICS phải chỉ ra CDC và/hoặc bộ phận CDC nào được DUT hỗ trợ, ví dụ như mảng

cDoc4

Kiểm tra xem phiên bản phần mềm chính/phụ trong tài liệu TICS và phiên bản phần mềm của DUT có phù hợp với nhau không (IEC 61850-4), TICS sẽ chỉ ra các vấn đề kỹ thuật được hỗ trợ.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cMdl1

Kiểm tra xác nhận rằng máy khách có thể xử lý độ dài tên tối đa theo TCVN 10687-25-2 (IEC 61400-25-2) và SCSM mở rộng các đối tượng như SDO một cách chính xác (PIXIT)

cMdl2

Kiểm tra xác nhận rằng DUT hỗ trợ các quy ước đặt tên sau đây cho các khối điều khiển được hỗ trợ a) khối điều khiển báo cáo không đệm - không được lập chỉ mục

a) khối điều khiển báo cáo không đệm - được lập chỉ mục

b) khối điều khiển báo cáo có đệm

c) khối điều khiển nhật ký

cMdl3

Kiểm tra xác nhận rằng DUT có thể đọc và xử lý các thuộc tính bắt buộc và tùy chọn từ CDC trong TCVN 10687-25 (IEC 61400-25) trừ khi có quy định khác trong MICS

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cAss1

Liên kết và buộc DUT giải phóng hoặc hủy bỏ liên kết TPAA (IEC 61850-7-2:2010, 8.3)

cAss2

Buộc DUT liên kết đồng thời với số lượng máy chủ tối đa (PIXIT)

cAss3

Kiểm tra xác nhận rằng DUT khôi phục liên kết sau khi liên kết của một máy chủ bị mất và điều này không ảnh hưởng đến các liên kết hoạt động khác của các máy chủ khác

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cAssN1

Liên kết và máy chủ phản hồi bằng câu trả lời phủ định do AccessPointReference.

cAssN2

Liên kết và máy chủ phản hồi bằng câu trả lời phủ định do AuthenticationParameter.

cAssN3

Liên kết và máy chủ phát hành liên kết TPAA (IEC 61850-7-2:2010,8.3). DUT nên cố gắng thiết lập lại liên kết sau khoảng thời gian được tạo cấu hình (PIXIT).

cAssN4

Liên kết và hủy bỏ liên kết TPAA trên máy chủ (IEC 61850-7-2:2010,8.3). DUT nên cố gắng thiết lập lại liên kết sau khoảng thời gian được tạo cấu hình (PIXIT).

cAssN5

Liên kết và máy chủ từ chối liên kết TPAA (IEC 61850-7-2:2010,8.3) DUT nên cố gắng thiết lập lại liên kết sau khoảng thời gian được tạo cấu hình (PIXIT).

cAssN6

Ngắt kết nối giao diện liên lạc giữa máy chủ và bộ chuyển mạch Ethernet sao cho liên kết giữa DUT và bộ chuyển mạch Ethernet vẫn hoạt động. DUT sẽ phát hiện liên kết bị mất trong khoảng thời gian xác định. Sau khi liên kết được thiết lập lại, DUT sẽ cố gắng thiết lập lại liên kết.

cAssN7

Ngắt và khôi phục nguồn điện, DUT sẽ thiết lập các liên kết được tạo cấu hình khi sẵn sàng (PIXIT).

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cSrv1

Nếu DUT thực hiện Tự động mô tả (Xem chú thích 1), hãy buộc DUT khởi động quá trình tự động mô tả và kiểm tra xem DUT có yêu cầu GetServerDirectory (LOGICAL-DEVICE) cho tất cả các thiết bị logic của máy chủ được tạo cấu hình hay không (Xem chú thích 2) (IEC 61850-7-2:2010,7.2.2)

cSrv2

Nếu DUT triển khai Tự động mô tả, đối với mỗi phản hồi GetServerDirectory (LOGICAL-DEVICE), hãy kiểm tra xem DUT có đưa ra yêu cầu GetLogicalDeviceDirectory hay không (IEC 61850-7- 2:2010,9.2.1)

cSrv3

Nếu DUT “triển khai Tự động mô tả”, đối với mỗi vấn đề phản hồi GetLogicalDeviceDirectory, hãy kiểm tra xem DUT có đưa ra yêu cầu GetLogicalNodeDirectory(DATA) hay không (IEC 61850-7-2:2010, 10.2.2)

cSrv4

Nếu DUT “triển khai Tự động mô tả”, đối với một tập hợp con của phản hồi GetLogicalNodeDirectory(DATA), hãy kiểm tra xem DUT có phát hành ít nhất một trong các dịch vụ sau không:

Yêu cầu GetDataDirectory và kiểm tra phản hồi (IEC 61850-7- 2:2010,11.4.4),

Yêu cầu GetDataDefinition và kiểm tra phản hồi (IEC 61850-7- 2:2010,11.4.5).

cSrv5

Kiểm tra xác nhận rằng sau khi khởi động, DUT có thể cập nhật các giá trị quy trình của máy chủ được tạo cấu hình (PIXIT).

cSrv6

Yêu cầu SetDataValues thuộc các loại cơ bản khác nhau (ví dụ: FC=CF) và kiểm tra các dịch vụ (TCVN 10687-25-3 (IEC 61400-25-3)).

cSrv7

Yêu cầu GetDataValues và kiểm tra xem DUT có cập nhật mô hình của nó không

cSrv8

Yêu cầu GetAllDataValues để biết ràng buộc chức năng cần thiết và kiểm tra xem DUT có cập nhật mô hình của nó hay không (IEC 61850-7-2:2010,10.2.3).

cSrv9

Kiểm tra xác nhận rằng DUT có thể thiết lập/đặt lại blkEna (IEC 61850-7-3:2010,6.2.6)

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cSrvN1

Nếu DUT triển khai Tự động mô tả, hãy buộc SUT khởi động quá trình tự động mô tả và kiểm tra xem DUT có còn liên lạc với các máy chủ khác khi nó yêu cầu các dịch vụ sau có phản hồi phủ định hay không: a) GetServerDirectory(LOGICAL-DEVICE),

GetLogicalDeviceDirectory,

GetLogicalNodeDirectory(DATA),

GetDataDirectory,

GetDataDefinition.

cSrvN2

Kiểm tra xem DUT có thể liên lạc với các máy chủ được kết nối khác sau khi yêu cầu GetAllDataValues không thành công trong các trường hợp sau:

Câu trả lời là phủ định.

Phản hồi đi kèm với các đối tượng dữ liệu không khớp.

cSrvN3

Kiểm tra xem DUT có thể liên lạc với các máy chủ được kết nối khác sau khi yêu cầu GetDataValues không thành công trong các trường hợp sau:

Câu trả lời là phủ định.

Phản hồi đi kèm với các đối tượng dữ liệu không khớp.

Giá trị nằm ngoài phạm vi hợp lệ cho dữ liệu này.

cSrvN4

Kiểm tra xem DUT có thể liên lạc với các máy chủ được kết nối khác sau khi yêu cầu SetDataValues không thành công trong các trường hợp sau:

Câu trả lời là phủ định.

Một trong các giá trị dữ liệu là chỉ đọc

cSrvN5

Nếu DUT phát hiện/thông báo những thay đổi trong thuộc tính “Chất lượng", hãy sử dụng MÁY TÍNH MÔ PHỎNG MÁY CHỦ để buộc các giá trị khác nhau trong Chất lượng của các giá trị trạng thái/được đo được do DUT giám sát và kiểm tra hành vi được mô tả trong PIXIT.

cSrvN6

Nếu DUT phát hiện/thông báo những thay đổi trong thuộc tính “Chất lượng thời gian” của timeStamp, hãy sử dụng BỘ MÔ PHỎNG MÁY CHỦ để buộc các giá trị khác nhau trong Chất lượng thời gian của các giá trị trạng thái/được đo bởi DUT và kiểm tra hành vi được mô tả trong PIXIT.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cDs1

Nếu DUT triển khai Tự động mô tả, hãy buộc nó khởi động Tự động mô tả và kiểm tra xem nó có yêu cầu GetLogicalNodeDirectory (DATASET) của Nút logic của máy chủ được tạo cấu hình hay không (IEC 61850-7-2:2010,10.2.2)

cDs2

Nếu DUT triển khai Tự động mô tả, hãy buộc nó khởi động tính năng tự động mô tả và kiểm tra xem nó có yêu cầu GetDataSetDirectory của tất cả các Bộ dữ liệu của máy chủ (IEC 61850-7-2:2010,13.3.6)

cDs3

Kiểm tra xem DUT có thể yêu cầu GetDataSetValues và xử lý phản hồi hay không (IEC 61850-7-2:2010,13.3.2)

cDs4

Kiểm tra xem DUT có thể yêu cầu SetDataSetValues và xử lý phản hồi hay không (IEC 61850-7-2:2010,13.3.3)

cDs5

Kiểm tra xác nhận rằng DUT kiểm tra các bộ dữ liệu được cấu hình sẵn trong tệp SCD. Nếu phát hiện bất kỳ sai lệch nào thì DUT sẽ hoạt động như được quy định trong PIXIT

cDs6

Nếu DUT tự động tạo các bộ dữ liệu liên tục/không liên tục sau khi khởi động, hãy kiểm tra xem DUT có gửi các dịch vụ CreateDataSet theo cấu hình hay không. PIXIT (IEC 61850-7-2:2010,13.3.4)

cDs7

Yêu cầu dịch vụ DeleteDataSet và kiểm tra xem DUT có gửi yêu cầu đúng cách và có thể xử lý phản hồi của máy chủ hay không (IEC 61850-7-2:2010,13.3.5)

cDs8

Kiểm tra xác nhận rằng tập dữ liệu liên tục có thể được xử lý với độ dài tên tối đa cho tập dữ liệu và thành viên tập dữ liệu (IEC 61850-7-2:2010, 22.2)

cDs9

Kiểm tra xác nhận rằng tập dữ liệu không liên tục có thể được xử lý với độ dài tên tối đa cho tập dữ liệu và thành viên tập dữ liệu (IEC 61850-7-2:2010, 22.2)

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cDsN1

Nếu DUT triển khai Tự động mô tả, hãy buộc DUT khởi động Tự động mô tả và kiểm tra xem DUT có còn liên lạc với các máy chủ khác khi nó yêu cầu các dịch vụ sau có phản hồi phủ định hay không:

GetLogicalNodeDirectory (BỘ DỮ LIỆU),

GetDataSetDirectory.

cDsN2

Kiểm tra xem DUT vẫn liên lạc đúng cách với các máy chủ khác khi nó yêu cầu GetDataSetValue tới một trong số chúng và các tình huống sau xảy ra: a) phản hồi là âm tính,

phản hồi có nhiều/ít phần tử hơn dự kiến,

phản hồi đi kèm với các phần tử được sắp xếp lại thuộc các loại khác nhau,

phản hồi đi kèm với các phần tử được sắp xếp lại cùng loại.

cDsN3

Kiểm tra xem DUT vẫn liên lạc đúng cách với các máy chủ khác khi nó yêu cầu SetDataSetValue tới một trong số chúng và phản hồi là âm tính.

cDsN4

Nếu DUT tự động tạo các bộ dữ liệu liên tục/không liên tục sau khi khởi động, hãy kiểm tra xem DUT có còn liên lạc với các máy chủ khác khi yêu cầu CreateDataSet có phản hồi phủ định hay không

cDsN5

Nếu DUT tự động tạo cấu hình các bộ dữ liệu sau khi khởi động, hãy kiểm tra xem DUT có còn liên lạc với các máy chủ khác khi yêu cầu XóaDataSet có phản hồi phủ định hay không

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cSub1

Kiểm tra xác nhận rằng DUT có thể kích hoạt tính năng thay thế, nhập giá trị được thay thế và vô hiệu hóa tính năng thay thế

cSub2

Kiểm tra xác nhận rằng DUT có thể hiển thị nguồn “được thay thế” cho các giá trị được thay thế

cSub3

Kiểm tra xác nhận rằng DUT có thể hiển thị nguồn “được thay thế” cho các giá trị được thay thế bởi máy khách khác

cSub4

Kiểm tra xác nhận rằng DUT có thể xử lý độ dài tên tối đa cho các giá trị thay thế (IEC 61850-7-2:2010, 22.2)

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cRp1

Nếu DUT triển khai Tự động mô tả, hãy buộc nó khởi động Tự động mô tả và kiểm tra xem nó có yêu cầu GetLogicalNodeDirectory(URCB) của các nút logic được khai báo trong PIXIT của tất cả các máy chủ được tạo cấu hình hay không

cRp2

Nếu DUT tạo cấu hình các tham số ReportControlBlock không có bộ đệm của máy chủ sau khi khởi động bằng

SetURCBValues, hãy kiểm tra xem SetURCBValues có được gửi cùng với các giá trị được tạo cấu hình hay không (IEC 61850-7-2:2010,17.2.5.4)

cRp3

Kiểm tra xác nhận rằng DUT có thể xử lý các báo cáo với các trường tùy chọn khác nhau:

Buộc DUT tạo cấu hình/kích hoạt URCB với các kết hợp trường tùy chọn hữu ích: số thứ tự, dấu thời gian báo cáo, lý do đưa vào, tên tập hợp dữ liệu và/hoặc tham chiếu dữ liệu

(IEC 61850-7-2:2010,17.2.2.4), buộc/kích hoạt báo cáo và kiểm tra xem DUT có thể xử lý báo cáo và cập nhật cơ sở dữ liệu của nó hay không.

cRp4

Kiểm tra xác nhận rằng DUT có thể xử lý các báo cáo với các điều kiện kích hoạt khác nhau (IEC 61850-7-2:2010,17.2.2 4):

Tạo cấu hình và kích hoạt URCB với tất cả các trường tùy chọn được hỗ trợ và kiểm tra xem báo cáo có được truyền theo các điều kiện kích hoạt (được hỗ trợ) sau đây hay không: a) về tính toàn vẹn

khi cập nhật (dupd)

cập nhật tính toàn vẹn

về thay đổi dữ liệu (dchg)

về thay đổi dữ liệu và thay đổi chất lượng (dchg, qchg)

về thay đổi dữ liệu và thay đổi chất lượng với chu kỳ toàn vẹn (dchg, qchg)

cRp5

Kiểm tra xác nhận rằng DUT có thể xử lý các báo cáo được phân đoạn

cRp6

Kiểm tra xác nhận rằng DUT có thể thay đổi Thời gian đệm được cấu hình (trước) (IEC 61850-7-2:2010,17.2.2.9)

cRp7

Kiểm tra xác nhận rằng DUT có thể bắt buộc thẩm vấn chung (IEC 61850-7-2:2010,17.2.2.13)

cRp8

Kiểm tra xác nhận rằng sau khi khởi động, DUT sẽ tạo cấu hình và kích hoạt URCB như được quy định trong tệp SCD

cRp9

Kiểm tra xác nhận rằng DUT có thể xử lý báo cáo dữ liệu có cấu trúc phức tạp (ví dụ: đối tượng dữ liệu WYE và DEL)

cRp10

Kiểm tra xác nhận rằng DUT có thể xử lý việc báo cáo dữ liệu cơ bản (ví dụ: stVal và chất lượng)

cRp11

Kiểm tra xác nhận rằng DUT có thể xử lý URCB, RptID và DatSet với độ dài tên tối đa (IEC 61850-7-2:2010,22.2)

cRp12

Kiểm tra xác nhận rằng DUT có thể thay đổi các thành phần tập dữ liệu của tập dữ liệu động trước đây được sử dụng trong URCB dẫn đến tăng ConfRev bởi máy chủ

cRp13

Kiểm tra xác nhận rằng DUT tạo cấu hình URCB được lập chỉ mục khác khi một DUT khác đã đặt trước URCB được lập chỉ mục trước đó

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cRpN1

Nếu DUT triển khai Tự động mô tả, hãy buộc DUT khởi động Tự động mô tả và kiểm tra xem DUT vẫn liên lạc với các máy chủ khác khi nó yêu cầu GetLogicalNodeDirectory (URCB) với phản hồi phủ định.

cRpN2

Kiểm tra xem DUT vẫn hoạt động bình thường khi yêu cầu GetURCBValues khi phản hồi âm.

cRpN3

Kiểm tra xem DUT vẫn hoạt động bình thường khi yêu cầu SetURCBValues khi phản hồi âm.

cRpN4

Kiểm tra xem DUT vẫn hoạt động bình thường khi nó yêu cầu SetURCBValues và URCB được dự trữ (Resv=TRUE, PIXIT).

cRpN5

Báo cáo với OptFlds không được hỗ trợ. Kiểm tra xem DUT không bị sập nếu nó nhận được Báo cáo với OptFlds không được tạo cấu hình hoặc không được hỗ trợ.

cRpN6

Báo cáo có TrgOps không được hỗ trợ. Kiểm tra để đảm bảo DUT không bị sập nếu nhận được Báo cáo có Tùy chọn kích hoạt không được tạo cấu hình hoặc không được hỗ trợ.

cRpN7

Báo cáo không phù hợp:

a) Báo cáo với Tập dữ liệu không xác định

b) Báo cáo có Rptld không xác định

c) Báo cáo có tham chiếu Dữ liệu không chính xác

d) Báo cáo sai loại trong Data

Kiểm tra hành vi được mô tả trong PIXIT.

cRpN8

Kiểm tra xác nhận rằng DUT phát hiện sự thay đổi trong thuộc tính ConfRev (Bản sửa đổi cấu hình, IEC 61850-7-2:2010,14.2.2.7) của Khối điều khiển báo cáo. Khi DUT không thực hiện kiểm tra ConfRev, nó sẽ kiểm tra các phần tử của tập dữ liệu. Phương tiện phát hiện cần phải được quy định trong PIXIT.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cBr1

Nếu DUT triển khai Tự động mô tả, hãy buộc nó khởi động Tự động mô tả và kiểm tra xem nó có yêu cầu GetLogicalNodeDirectory(BRCB) của các nút logic được khai báo trong PIXIT của tất cả các máy chủ được tạo cấu hình hay không

cBr2

Nếu DUT tạo cấu hình các tham số ReportControlBlock được đệm của máy chủ sau khi khởi động bằng

SetBRCBValues, hãy kiểm tra xem GetBRCBValues/SetBRCBValues có được gửi cùng với các giá trị được tạo cấu hình hay không (IEC 61850-7-2:2010,17.2.3 4)

cBr3

Kiểm tra xác nhận rằng DUT có thể xử lý các báo cáo với các trường tùy chọn khác nhau:

Buộc DUT tạo cấu hình/kích hoạt BRCB với các kết hợp trường tùy chọn hữu ích: số thứ tự, dấu thời gian báo cáo, lý do đưa vào, tên tập dữ liệu, tham chiếu dữ liệu, tràn bộ đệm, ID mục nhập và phiên bản conf, buộc/kích hoạt báo cáo và kiểm tra xem DUT có thể xử lý báo cáo và cập nhật cơ sở dữ liệu của nó hay không (IEC 61850-7-2:2010,17.2.2.8)

cBr4

Kiểm tra xác nhận rằng DUT có thể xử lý các báo cáo với các điều kiện kích hoạt khác nhau (IEC 61850-7-2:2010,17.2.2.11)

Tạo cấu hình và kích hoạt BRCB với tất cả các trường tùy chọn hữu ích: số thứ tự, dấu thời gian báo cáo, lý do đưa vào, tên tập dữ liệu, tham chiếu dữ liệu, tràn bộ đệm, ID mục nhập và bản sửa đổi conf và kiểm tra xem báo cáo được truyền theo các điều kiện kích hoạt (được hỗ trợ) sau:

a) về tính toàn vẹn

khi cập nhật (dupd)

cập nhật tính toàn vẹn

về thay đổi dữ liệu (dchg)

về dữ liệu và thay đổi chất lượng (dchg, qch)

về sự thay đổi dữ liệu và chất lượng với chu kỳ toàn vẹn (dchg, qchg)

cBr5

Kiểm tra xác nhận rằng DUT có thể xử lý các báo cáo được phân đoạn

cBr6

Kiểm tra xác nhận rằng DUT có thể thay đổi Thời gian đệm được cấu hình (trước) (IEC 61850-7-2:2010,17.2.2.9)

cBr7

Kiểm tra xác nhận rằng DUT có thể bắt buộc thẩm vấn chung (IEC 61850-7-2:2010,17.2.2.13)

cBr8

Kiểm tra xác nhận rằng sau khi khởi động, DUT sẽ tạo cấu hình và kích hoạt BRCB như được tạo cấu hình trong tệp SCD (và được sử dụng thực tế).

cBr9

Kiểm tra xác nhận rằng DUT có thể xử lý báo cáo dữ liệu có cấu trúc phức tạp (ví dụ: đối tượng dữ liệu WYE và DEL)

cBr10

Kiểm tra xác nhận rằng DUT có thể xử lý việc báo cáo dữ liệu cơ bản (ví dụ: stVal và chất lượng)

cBr11

Kiểm tra xác nhận rằng DUT có thể xử lý BRCB, RptID và DatSet với độ dài tên tối đa (IEC 61850-7-2:2010,22.2)

cBr12

Kiểm tra xác nhận rằng DUT có thể thay đổi các thành phần tập dữ liệu của tập dữ liệu động trước đây được sử dụng trong BRCB dẫn đến tăng ConfRev bởi máy chủ

cBr13

Kiểm tra xác nhận rằng DUT tạo cấu hình BRCB được lập chỉ mục khác khi một máy khách khác đã đặt trước BRCB được lập chỉ mục trước đó

cBr14

Kiểm tra xác nhận rằng DUT có thể xử lý các báo cáo được lưu vào bộ đệm trong quá trình liên kết bị mất

a) không có tràn bộ đệm (PIXIT)

b) tràn bộ đệm

cBr15

Kiểm tra xác nhận rằng DUT có thể yêu cầu các báo cáo được lưu vào bộ đệm cụ thể sau khi khôi phục liên kết bị mất bằng cách đặt EntryID

cBr16

Kiểm tra xác nhận rằng DUT có thể lọc các báo cáo được lưu vào bộ đệm

cBr17

Kiểm tra xác nhận rằng DUT trước tiên đặt thuộc tính ResvTms nếu thuộc tính này khả dụng và có giá trị 0

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cBrN1

Nếu DUT triển khai Tự động mô tả, hãy buộc DUT khởi động Tự động mô tả và kiểm tra xem DUT có còn liên lạc với các máy chủ khác khi nó yêu cầu GetLogicalNodeDirectory (BRCB) với phản hồi phủ định hay không.

cBrN2

Kiểm tra xem DUT vẫn hoạt động bình thường khi yêu cầu GetBRCBValues khi phản hồi âm.

cBrN3

Kiểm tra xem DUT vẫn hoạt động bình thường khi yêu cầu SetBRCBValues khi phản hồi âm.

cBrN4

Kiểm tra xem DUT có còn hoạt động bình thường hay không khi nó yêu cầu SetBRCBValues và BRCB được sử dụng hoặc gán trước cho một DUT khác (PIXIT).

cBrN5

Báo cáo với OptFlds không được hỗ trợ. Kiểm tra xem DUT không bị sập nếu nó nhận được Báo cáo với OptFlds không được tạo cấu hình hoặc không được hỗ trợ.

cBrN6

Báo cáo có TrgOps không được hỗ trợ. Kiểm tra để đảm bảo DUT không bị sập nếu nhận được Báo cáo có Tùy chọn kích hoạt không được tạo cấu hình hoặc không được hỗ trợ.

cBrN7

Báo cáo không phù hợp:

a) Báo cáo với Tập dữ liệu không xác định.

b) Báo cáo có RptID không xác định

c) Báo cáo có tham chiếu Dữ liệu không chính xác (khi bật tham chiếu dữ liệu)

d) Báo cáo sai loại trong Data

Kiểm tra hành vi được mô tả trong PIXIT.

cBrN8

Kiểm tra xác nhận rằng DUT phát hiện sự thay đổi trong thuộc tính ConfRev (Bản sửa đổi cấu hình, IEC 61850-7-2:2010, 17.2.2.7) của khối Điều khiển Báo cáo. Khi DUT không thực hiện kiểm tra ConfRev, nó sẽ kiểm tra các phần tử của tập dữ liệu. Phương tiện phát hiện cần phải được quy định trong PIXIT.

cBrN9

Kiểm tra xác nhận rằng DUT có thể xử lý lỗi tràn bộ đệm nghiêm trọng bằng phản hồi SetBRBValues(EntryID)-

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cLog1

Nếu DUT triển khai Tự động mô tả, hãy buộc nó khởi động Tự động mô tả và kiểm tra xem nó có yêu cầu GetLogicalNodeDirectory (LOG) của tất cả các nút logic của tất cả các máy chủ được tạo cấu hình hay không

cLog2

Nếu DUT triển khai Tự động mô tả, hãy buộc nó khởi động Tự động mô tả và kiểm tra xem nó có yêu cầu GetLogicalNodeDirectory(LCB) của tất cả các nút logic của tất cả các máy chủ được tạo cấu hình hay không

cLog3

Nếu DUT triển khai Tự động mô tả, hãy buộc nó khởi động Tự động mô tả và kiểm tra xem nó có yêu cầu GetLogStatusValues của tất cả các LOG được tìm thấy với dịch vụ GetLogicalNodeDirectory(LCB) hay không

cLog4

Nếu DUT triển khai Tự động mô tả, hãy buộc DUT khởi động Tự động mô tả và kiểm tra xem nó có yêu cầu GetLCBValues của tất cả các LCB được tìm thấy bằng dịch vụ GetLogicalNodeDirectory(LCB) hay không (IEC 61850-7-2:2010,17.3.2.5)

cLog5

Nếu DUT tạo cấu hình các tham số LogControlBlock của máy chủ sau khi khởi động bằng SetLCBValues, hãy kiểm tra xem GetLCBValues/SetLCBValues có được gửi cùng với các giá trị được tạo cấu hình hay không (IEC 61850-7-2:2010,17.3.2.6)

cLog6

Buộc DUT bật Ghi nhật ký ít nhất một LOG của máy chủ và kiểm tra xem DUT đã gửi yêu cầu chính xác chưa

cLog7

Buộc DUT vào QueryLogByTime và kiểm tra xem DUT có cập nhật cơ sở dữ liệu của nó với các mục Nhật ký nhận được hay không (IEC 61850-7-2:2010,17.3.5)

cLog8

Kiểm tra xác nhận rằng DUT có thể xử lý LCB và DatSet với độ dài tên tối đa (IEC 61850-7-2:2010,22.2)

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cLogN1

Nếu DUT triển khai Tự động mô tả, hãy buộc DUT khởi động Tự động mô tả và kiểm tra xem DUT vẫn liên lạc với các máy chủ khác khi nó yêu cầu GetLogicalNodeDirectory (LCB) và GetLogicalNodeDirectory (LOG) với phản hồi phủ định.

cLogN2

Kiểm tra xem DUT vẫn hoạt động bình thường khi yêu cầu GetLCBValues/GetLogStatusValues khi phản hồi là âm.

cLogN3

Kiểm tra xem DUT vẫn hoạt động bình thường khi yêu cầu SetLCBValues khi phản hồi âm.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cCtl1

Kiểm tra xem DUT có thể đặt trường TEST trong các yêu cầu ChọnWithValue và Vận hành (PIXIT) hay không.

cCtl2

Kiểm tra xem DUT có thể đặt các bit KIỂM TRA (Kiểm tra đồng bộ hoặc Kiểm tra khóa liên động) trong các lệnh (PIXIT) cho các kiểu điều khiển được hỗ trợ hay không.

cCtl3

Kiểm tra xem DUT có thể thay đổi mô hình điều khiển bằng dịch vụ trực tuyến (PIXIT) hay không.

cCtl4

Kiểm tra xác nhận các giá trị của danh mục người khởi tạo và nhận dạng cũng như các giá trị số điều khiển (PIXIT).

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cCtlN1

Kiểm tra xem DUT có phản ứng đúng cách khi phát hiện mô hình điều khiển không khớp (PIXIT):

a) Chỉ trạng thái máy chủ - DUT dự kiến có thể điều khiển được

b) Máy chủ SBO - DUT dự kiến vận hành trực tiếp

c) Máy chủ vận hành trực tiếp - DUT dự kiến

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cSBOes1

SelectWithValue [ test not ok ] resp-:

Chọn thiết bị bằng SelectWithValue dẫn đến kết quả kiểm tra không ổn. Kiểm tra xem DUT có báo lỗi không.

cSBOes2

SelectWithValue [test ok] resp+ và OperReq[test ok] resp+ của đối tượng được chọn

Chọn thiết bị bằng cách sử dụng SelectWithValue chính xác. Thực hiện đúng yêu cầu Vận hành. Kiểm tra để đảm bảo DUT không có lỗi sau khi nhận được lệnh chấm dứt+

cSBOes3

SelectWithValue [test ok] resp+ và OperReq[test not ok] resp- của đối tượng được chọn.

Thực hiện yêu cầu SelectWithValues và Vận hành. Kết quả kiểm tra Vận hành không ổn. Kiểm tra xem DUT có nhận thấy hoạt động không thành công hay không.

cSBOes4

SelectWithValue [test ok] resp+ và CancelReq của đối tượng đã chọn.

Thực hiện yêu cầu Hủy chính xác. Kiểm tra xem DUT có báo lỗi không.

cSBOes5

SelectWithValue [test ok] resp+ và TimOperReq[test ok] resp+ của đối tượng được chọn

Thực hiện đúng yêu cầu TimOperate. Kiểm tra xem DUT có nhận ra thao tác đã thành công sau WaitForActionTime hay không và phát hiện CommandTermination cùng với kết quả của lệnh.

cSBOes6

SelectWithValue [test ok] resp+ và TimOperReq[test ok] resp- của đối tượng được chọn

Thực hiện yêu cầu SelectWithValue và TimOperate. Kết quả kiểm tra TimeOperate không ổn. Kiểm tra xem DUT có nhận thấy hoạt động không thành công hay không.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cSBONs1

SelectReq[ test not ok ] resp-:

Yêu cầu DUT Chọn dẫn đến Kiểm tra không ổn. Kiểm tra xem DUT có nhận ra việc chọn không thành công hay không (PIXIT).

cSBons2

SelectReq[test ok] resp+ và OperReq[test ok] resp+ của đối tượng được chọn.

Chọn một đối tượng có thể điều khiển được bằng cách sử dụng Select. Thực hiện đúng yêu cầu Vận hành. Kiểm tra xem DUT có phát sinh lỗi không.

cSBons3

SelectReq[test ok] resp+ và OperReq[test not ok] resp- của đối tượng được chọn.

Thực hiện đúng yêu cầu Vận hành dẫn đến Kiểm tra không ổn. Kiểm tra xem DUT có nhận thấy hoạt động không thành công hay không.

cSBons4

SelectReq[test ok] resp+ và CancelReq của đối tượng được chọn.

Thực hiện yêu cầu hủy chính xác.

cSBons5

SelectReq[test ok] resp+ và TimOperReq[test ok] resp+ của đối tượng được chọn.

Thực hiện đúng yêu cầu TimOperate. Kiểm tra xem DUT có nhận ra thao tác đã thành công sau WaitForActionTime hay không.

cSBons6

SelectReq[test ok] resp+ và TimOperReq[test not ok] resp- của đối tượng được chọn.

Thực hiện yêu cầu TimOperate chính xác dẫn đến kết quả kiểm tra không ổn. Kiểm tra xem DUT có nhận thấy hoạt động không thành công hay không.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cDOes1

OperReq[test ok] resp+:

Gửi yêu cầu Vận hành chính xác.

Kiểm tra xem DUT có thông báo rằng hoạt động đã kết thúc khẳng định khi nhận được CommandTermination+ hay không.

Kiểm tra xem DUT có thông báo rằng hoạt động đã kết thúc phủ định khi nhận được CommandTermination- (PIXIT)

cDOes2

OperReq[test not ok ] resp -:

Gửi yêu cầu Vận hành, qua đó đảm bảo thiết bị sẽ tạo ra 'test not ok'.

Kiểm tra xem DUT có nhận ra thao tác không thành công hay không (PIXIT)

cDOes3

TimOperReq[test not ok ] tương ứng-:

Gửi yêu cầu Vận hành được kích hoạt theo thời gian, qua đó đảm bảo thiết bị sẽ tạo ra 'test not ok'. Kiểm tra xem DUT có nhận thấy hoạt động không thành công hay không.

cDOes4

TimOperReq[test ok] resp+:

Gửi yêu cầu Vận hành được kích hoạt theo thời gian chính xác.

Kiểm tra xem DUT có nhận ra yêu cầu vận hành thành công hay không.

Kiểm tra xem DUT có thông báo rằng hoạt động đã kết thúc khẳng định khi nhận được CommandTermination+ hay không.

Kiểm tra xem DUT có thông báo rằng hoạt động đã kết thúc phủ định khi nó nhận được lệnh CommandTermination-.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cDOns1

OperReq[test ok] resp+

Thực hiện đúng yêu cầu Vận hành. Kiểm tra xem DUT có phát sinh lỗi không.

cDOns2

OperReq[ test not ok ] resp -

DUT yêu cầu Vận hành dẫn đến Kiểm tra không ổn. Kiểm tra xem DUT có nhận thấy hoạt động không thành công hay không.

cDOns3

TimOperaReq[test not ok] resp -

DUT yêu cầu TimOper dẫn đến Kiểm tra không ổn. Kiểm tra xem DUT có nhận ra hoạt động theo thời gian không thành công hay không.

cDOns4

TimOperReq[test ok] + Hẹn giờ hết hạn[test ok] resp+

Gửi yêu cầu TimeActivatedOperate, qua đó đảm bảo thiết bị sẽ tạo ra 'test ok'.

Kiểm tra xác nhận rằng WaitForActionTime dẫn đến bộ đếm thời gian đã hết hạn 'test ok' và DUT nhận thấy thao tác đã thành công.

cDOns5

TimOperReq[test ok] + Hẹn giờ hết hạn[ test not ok] resp –

Gửi yêu cầu TimeActivatedOperate, qua đó đảm bảo thiết bị sẽ tạo ra 'test ok'.

Tình huống buộc WaitForActionTime dẫn đến bộ đếm thời gian đã hết hạn 'test not ok'. Kiểm tra xem DUT có nhận thấy hoạt động không thành công hay không.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cTm1

Kiểm tra xác nhận rằng DUT hỗ trợ và thực hiện đồng bộ hóa thời gian SCSM. Thay đổi thời gian trong máy chủ thời gian và kiểm tra xác nhận rằng DUT sử dụng thời gian mới.

cTm2

Kiểm tra xem độ chính xác của dấu thời gian của báo cáo/ghi nhật ký có phù hợp với chất lượng của dấu thời gian được ghi lại hay không.

Trường hợp thử nghiệm

Mô tả trường hợp thử nghiệm

cTmN1

Kiểm tra xác nhận rằng đồng bộ hóa thời gian bị mất được phát hiện sau một khoảng thời gian được quy định và chất lượng dấu thời gian không hợp lệ được đặt.

cTmN2

Kiểm tra xác nhận rằng DUT xử lý chất lượng dấu thời gian đến từ máy chủ thời gian.

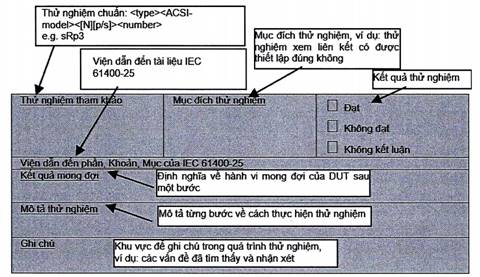

sBr1

GetLogicalNodeDirectory(BRCB) và GetBRCBValues

□ đạt

□ không đạt

□ Không thể kết luận

TCVN 10687-25-3 (IEC 61400-25-3), xx

TCVN 10687-25-4 (IEC 61400-25-4), yy

Kết quả mong đợi

DUT gửi phản hồi GetLogicalNodeDirectory(BRCB)+

DUT gửi phản hồi GetBRCBValues+

Mô tả thử nghiệm

Đối với mỗi nút logic Khách hàng yêu cầu GetLogicalNodeDirectory(BRCB)

Đối với mỗi yêu cầu của Khách hàng BRCB GetBRCBValues()

Ghi chú

sRp1

GetLogicalNodeDirectory(URCB) và GetURCBValues

□ Đạt

□ Không đạt

□ Không thể kết luận

TCVN 10687-25-3 (IEC 61400-25-3), xx

TCVN 10687-25-4 (IEC 61400-25-4), yy

Kết quả mong đợi

DUT gửi phản hồi GetLogicalNodeDirectory(URCB)+

DUT gửi phản hồi GetURCBValues+

Mô tả thử nghiệm

Đối với mỗi nút logic Khách hàng yêu cầu GetLogicalNodeDirectory(URCB)

Đối với mỗi yêu cầu của Khách hàng BRCB GetURCBValues()

Ghi chú
