THÔNG TƯ

QUY ĐỊNH XÂY DỰNG CƠ SỞ DỮ LIỆU ĐỊA GIỚI HÀNH CHÍNH

Căn cứ Nghị định số 36/2017/NĐ-CP ngày 04 tháng 4 năm 2017 của Chính phủ quy định chức năng nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Tài nguyên và Môi trường;

Căn cứ Nghị định số 45/2015/NĐ-CP ngày 06 tháng 5 năm 2015 của Chính phủ về hoạt động đo đạc và bản đồ;

Theo đề nghị của Cục trưởng Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam, Vụ trưởng Vụ Khoa học và Công nghệ, Vụ trưởng Vụ Pháp chế;

Bộ trưởng Bộ Tài nguyên và Môi trường ban hành Thông tư quy định xây dựng cơ sở dữ liệu địa giới hành chính.

Điều 1. Phạm vi điều chỉnh
Thông tư này quy định các chỉ tiêu kỹ thuật và quy trình xây dựng,cập nhật cơ sở dữ liệu địa giới hành chính.

Điều 2. Đối tượng áp dụng
Thông tư này áp dụng đối với cơ quan nhà nước, các tổ chức, cá nhân có liên quan đến công tác xây dựng và cập nhật cơ sở dữ liệu địa giới hành chính.

Điều 3. Giải thích từ ngữ
Trong Thông tư này, các từ ngữ dưới đây được hiểu như sau:

1. Cơ sở dữ liệu địa giới hành chính: là tập hợp có cấu trúc của dữ liệu địa giới hành chính.

2. Dữ liệu địa giới hành chính: là dữ liệu về vị trí, hình thể và thông tin thuộc tính của các đối tượng địa giới hành chính.

1. Cơ sở dữ liệu địa giới hành chính được xây dựng từ hồ sơ địa giới hành chính các cấp đã được cơ quan có thẩm quyền thẩm định, được phép đưa vào lưu trữ và sử dụng.

2. Quy trình xây dựng cơ sở dữ liệu địa giới hành chính được quy định tại Phụ lục số 1 ban hành kèm theo Thông tư này.

3. Các chỉ tiêu kỹ thuật về cơ sở dữ liệu địa giới hành chính bao gồm:

a) Mô hình cấu trúc, nội dung cơ sở dữ liệu địa giới hành chính được quy định tại Phụ lục số 2 ban hành kèm theo Thông tư này.

b) Đánh giá chất lượng cơ sở dữ liệu địa giới hành chính được quy định tại Phụ lục số 3 ban hành kèm theo Thông tư này.

c) Siêu dữ liệu địa giới hành chính được quy định tại Phụ lục số 4 ban hành kèm theo Thông tư này.

1. Việc cập nhật cơ sở dữ liệu địa giới hành chính chỉ được thực hiện khi có những thay đổi về địa giới hành chính do thành lập, chia tách, sáp nhập, giải thể đơn vị hành chính theo các Nghị quyết của Quốc hội, Ủy ban thường vụ Quốc hội.

2. Việc cập nhật cơ sở dữ liệu địa giới hành chính phải được thực hiện trong thời hạn không quá 30 ngày kể từ khi nhận được bộ hồ sơ địa giới hành chính điều chỉnh đã được cơ quan có thẩm quyền thẩm định, được phép đưa vào lưu trữ và sử dụng.

3. Việc cập nhật cơ sở dữ liệu địa giới hành chính được thực hiện theo nguyên tắc cập nhật thay thế, có lưu trữ lịch sử đối với các đơn vị hành chính các cấp có thay đổi và phải thực hiện cập nhật cả siêu dữ liệu.

4. Quy trình cập nhật cơ sở dữ liệu địa giới hành chính được quy định tại Phụ lục số 1 ban hành kèm theo Thông tư này. Trong đó:

a) Phạm vi cập nhật thay thế: chỉ thực hiện tương ứng với hồ sơ địa giới hành chính của đơn vị hành chính được thành lập, chia tách, sáp nhập, giải thể;

b) Đối với các đơn vị hành chính lân cận đến đơn vị hành chính được thành lập, chia tách, sáp nhập, giải thể: phải thực hiện đồng bộ các đối tượng địa giới hành chính và đối tượng địa lý có liên quan.

5. Quá trình cập nhật cơ sở dữ liệu địa giới hành chính phải tuân thủ các chỉ tiêu kỹ thuật quy định tại khoản 3 Điều 4 Thông tư này.

Điều 6. Hiệu lực thi hành
Thông tư này có hiệu lực thi hành kể từ ngày 01 tháng 12 năm 2017.

1. Các Bộ, cơ quan ngang Bộ, cơ quan thuộc Chính phủ, Ủy ban nhân dân các tỉnh, thành phố trực thuộc Trung ương và các tổ chức có liên quan chịu trách nhiệm thi hành Thông tư này.

2. Cục Đo đạc, Bản đồ và Thông tin địa lý Việt Nam có trách nhiệm tổ chức xây dựng, cập nhật cơ sở dữ liệu địa giới hành chính các cấp; hướng dẫn và kiểm tra việc thực hiện Thông tư này.

3. Trong quá trình thực hiện, nếu có vướng mắc, các cơ quan, tổ chức kịp thời phản ánh về Bộ Tài nguyên và Môi trường để xem xét, quyết định./.

Nơi nhận: - Văn phòng Chính phủ; - Các Bộ, cơ quan ngang Bộ, cơ quan thuộc CP; - Lãnh đạo Bộ TN&MT; - Kiểm toán nhà nước; - UBND các tỉnh, thành phố trực thuộc Trung ương; - Cục Kiểm tra văn bản QPPL, Bộ Tư pháp; - Các đơn vị trực thuộc Bộ TN&MT; - Sở TN&MT các tỉnh, thành phố trực thuộc TW; - Công báo, Cổng thông tin điện tử Chính phủ; - Cổng thông tin điện tử Bộ TN&MT; - Lưu: VT, KHCN, PC, ĐĐBĐVN.

BỘ TRƯỞNG Trần Hồng Hà

PHỤ LỤC SỐ 1

QUY TRÌNH XÂY DỰNG CƠ SỞ DỮ LIỆU ĐỊA GIỚI HÀNH CHÍNH
(Ban hành kèm theo Thông tư số 46/2017/TT-BTNMT ngày 23 tháng 10 năm 2017 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. Công tác chuẩn bị (bước 1)

1.1. Lập kế hoạch chi tiết và phương án thi công;

1.2. Chuẩn bị vật tư, thiết bị, dụng cụ, phần mềm phục vụ cho công tác xây dựng cơ sở dữ liệu địa giới hành chính;

1.3. Chuẩn bị nhân lực, địa điểm làm việc;

1.4. Thu thập tài liệu cho việc xây dựng cơ sở dữ liệu địa giới hành chính bao gồm:

1.4.1. Hồ sơ địa giới hành chính: sử dụng để xây dựng cơ sở dữ liệu về địa giới hành chính là bộ hồ sơ địa giới hành chính (dạng giấy, dạng số) các cấp đã được cơ quan có thẩm quyền thẩm định, nghiệm thu và được phép đưa vào lưu trữ, sử dụng.

a) Hồ sơ địa giới hành chính cấp xã bao gồm các tài liệu sau:

- Các văn bản pháp lý về thành lập xã và điều chỉnh địa giới hành chính xã;

- Bản đồ địa giới hành chính cấp xã;

- Các bản xác nhận sơ đồ vị trí các mốc địa giới hành chính cấp xã, huyện, tỉnh trên đường địa giới hành chính của xã;

- Bản xác nhận tọa độ các mốc địa giới hành chính cấp xã;

- Bảng tọa độ các điểm đặc trưng trên đường địa giới hành chính cấp xã;

- Mô tả tình hình chung về địa giới hành chính cấp xã;

- Các biên bản xác nhận mô tả đường địa giới hành chính cấp xã;

- Các phiếu thống kê địa danh (dân cư, thủy văn, sơn văn);

- Biên bản bàn giao mốc địa giới hành chính các cấp.

b) Hồ sơ địa giới hành chính cấp huyện bao gồm các tài liệu sau:

- Các văn bản pháp lý về thành lập huyện và điều chỉnh địa giới hành chính huyện;

- Bản đồ địa giới hành chính cấp huyện;

- Các bản xác nhận sơ đồ vị trí các mốc địa giới hành chính cấp huyện, tỉnh trên đường địa giới hành chính của huyện;

- Bảng tọa độ các mốc địa giới hành chính và các điểm đặc trưng trên đường địa giới hành chính cấp huyện;

- Bản mô tả tình hình chung về địa giới hành chính cấp huyện;

- Các bản xác nhận mô tả đường địa giới hành chính cấp huyện.

c) Hồ sơ địa giới hành chính cấp tỉnh bao gồm các tài liệu sau:

- Các văn bản pháp lý về thành lập tỉnh và điều chỉnh địa giới hành chính tỉnh;

- Bản đồ địa giới hành chính cấp tỉnh;

- Các bản xác nhận sơ đồ vị trí các mốc địa giới hành chính cấp tỉnh trên đường địa giới hành chính của tỉnh;

- Bảng tọa độ các mốc địa giới hành chính và các điểm đặc trưng trên đường địa giới hành chính cấp tỉnh;

- Mô tả tình hình chung về địa giới hành chính cấp tỉnh;

- Các bản xác nhận mô tả đường địa giới hành chính cấp tỉnh.

1.4.2 Dữ liệu nền địa lý: luôn là phiên bản dữ liệu mới nhất được cập nhật thay thế từ nguồn dữ liệu thuộc Hệ thống cơ sở dữ liệu nền địa lý Quốc gia.

2. Biên tập kỹ thuật (bước 2)

Trên cơ sở các nguồn tài liệu thu thập được, tiến hành công tác biên tập kỹ thuật. Biên tập kỹ thuật là việc tổng hợp, phân tích tài liệu, dữ liệu hồ sơ địa giới hành chính và dữ liệu nền địa lý, xây dựng hướng dẫn kỹ thuật chi tiết và tiến độ tổ chức thực hiện công việc cho phù hợp với dữ liệu cụ thể của từng tỉnh. Nội dung biên tập kỹ thuật bao gồm:

2.1. Lập sơ đồ thi công, tiến hành sao lưu dữ liệu. Thực hiện việc tiếp biên dữ liệu, xử lý các vấn đề có liên quan đến tiếp biên trong phạm vi của tỉnh đang xây dựng cơ sở dữ liệu cũng như tiếp biên với các tỉnh lân cận (nếu có);

2.2. Xác lập đường bao phạm vi đóng gói dữ liệu trên cơ sở đường địa giới hành chính cấp tỉnh đảm bảo kết nối chính xác, đầy đủ với cơ sở dữ liệu địa giới hành chính các tỉnh lân cận;

2.3. Phân tích sự phù hợp về cấu trúc, nội dung dữ liệu nền địa lý so với quy định kỹ thuật về cơ sở dữ liệu nền địa lý hiện hành;

2.4. Phân tích đặc điểm địa hình, địa vật, sự phù hợp về yếu tố hình học và các thuộc tính kèm theo của đối tượng địa lý trên bản đồ địa giới hành chính với các đối tượng tương ứng trong dữ liệu nền địa lý;

2.5. Phân tích các vấn đề có liên quan đến độ chính xác, tính đồng bộ về tỷ lệ của bản đồ địa giới hành chính cấp xã trong phạm vi xây dựng cơ sở dữ liệu. Rà soát tiếp biên sơ bộ, phát hiện những vấn đề còn mâu thuẫn, không thống nhất trong nội bộ hồ sơ địa giới hành chính, đề xuất phương án xử lý;

2.6. Sử dụng các công cụ, tiện ích hỗ trợ việc xây dựng dữ liệu địa giới hành chính và kiểm soát chất lượng dữ liệu không gian dữ liệu địa giới hành chính phù hợp với giải pháp công nghệ đã lựa chọn;

2.7. Lập chỉ thị biên tập trình lãnh đạo đơn vị phê duyệt, tiến hành sản xuất thử nghiệm, tập huấn (nếu cần).

3. Xây dựng dữ liệu địa giới hành chính (bước 3)

3.1. Khởi tạo gói dữ liệu chuyên đề “Biên giới địa giới” thay thế cho gói dữ liệu cùng tên trong cơ sở dữ liệu nền địa lý, trong đó các lớp đối tượng (Feture Type) được thiết lập phải tuân thủ hoàn toàn theo các quy định tại Phụ lục số 2 ban hành kèm theo Thông tư này. Căn cứ vào thuộc tính hình học, đối tượng địa giới hành chính sẽ bao gồm kiểu GM_Point (dạng điểm), kiểu GM_Curve (dạng đường), kiểu GM_Surface (dạng vùng) và được xây dựng theo các nguyên tắc sau:

3.1.1. Tất cả đối tượng hình học dạng điểm bao gồm: Mốc địa giới, Mốc biên giới, Điểm đặc trưng, Điểm cơ sở lãnh hải phải được khởi tạo từ giá trị tọa độ được ghi nhận trong các loại tài liệu của bộ hồ sơ địa giới hành chính hoặc dữ liệu biên giới được cơ quan có thẩm quyền cung cấp;

3.1.2. Đối tượng đạng đường như: Đoạn địa giới xã, Đoạn địa giới huyện, Đoạn địa giới tỉnh, Đường địa giới xã, Đường địa giới huyện, Đường địa giới tỉnh, về cơ bản được khởi tạo từ phần tử nhỏ nhất là đối tượng “Đoạn địa giới xã”. Các đối tượng được xây dựng từ đối tượng “Đoạn địa giới xã” phải đảm bảo sự trùng khít tuyệt đối với các đối tượng dẫn xuất tương ứng. Các đối tượng dạng đường khác như: Biên giới trên đất liền, Biên giới trên biển, Đoạn ranh giới trên biển, Đường cơ sở... được xây dựng từ các bản đồ địa giới hành chính trên biển hoặc từ các dữ liệu biên giới được cơ quan có thẩm quyền cung cấp;

3.1.3. Đối tượng hình học dạng vùng như: Địa phận xã, Địa phận huyện, Địa phận tỉnh, Lãnh thổ, Hải phận xã, Hải phận huyện, Hải phận tỉnh, Vùng nước lịch sử được tạo bởi các đối tượng có kiểu hình học dạng đường.

Các đối tượng hình học phải đảm bảo tuân thủ quan hệ topology với nhau theo đúng lược đồ ứng dụng được quy định tại tại Phụ lục số 2: Mô hình cấu trúc và nội dung cơ sở dữ liệu địa giới hành ban hành kèm theo Thông tư này.

3.2. Chuyển đổi khuôn dạng dữ liệu

3.2.1 Nguyên tắc chung:

a) Việc chuyển đổi được thực hiện từ khuôn dạng dữ liệu bản đồ địa giới hành chính dạng số (*.dgn) theo phạm vi từng mảnh bản đồ sang khuôn dạng cơ sở dữ liệu địa lý (shapefile, geodatabase ...) theo phạm vi đơn vị hành chính;

b) Trước khi chuyển đổi khuôn dạng dữ liệu cần phải xác định rõ đối tượng đường bao gói dữ liệu;

c) Căn cứ vào kế hoạch biên tập, điều kiện tổ chức sản xuất, giải pháp công nghệ và mức độ biến động thực tế của khu vực xây dựng cơ sở dữ liệu để thực hiện việc chuyển đổi khuôn dạng dữ liệu bản đồ số cho phù hợp. Cụ thể như sau:

- Trường hợp tổ chức sản xuất đại trà bằng phần mềm đồ họa (CAD) như Microstation, tiến hành rà soát biến động, chỉnh sửa, xử lý tiếp biên về hình học trong môi trường Microstation sau đó mới chuyển đổi định dạng để chuẩn hóa thuộc tính và quan hệ topology, kiểm tra đồng bộ và tích hợp dữ liệu theo đơn vị hành chính (chuẩn hóa trước, chuyển đổi định dạng sau);

- Trường hợp chức sản xuất đại trà bằng phần mềm GIS, việc chuyển đổi khuôn dạng được thực hiện trực tiếp đối với nguồn dữ liệu bản đồ địa giới hành chính cấp xã dạng số thu nhận được (chuyển đổi định dạng trước, chuẩn hóa sau).

3.2.2. Các bước chuyển đổi khuôn dạng dữ liệu

a) Xây dựng bảng ánh xạ chuyển đổi dữ liệu giữa bản đồ địa giới hành chính cấp xã dạng số và cơ sở dữ liệu địa giới hành chính, nền địa lý;

b) Chuyển đổi khuôn dạng theo ánh xạ;

c) Tiếp biên, tích hợp dữ liệu từ các mảnh bản đồ thành dữ liệu không gian theo đơn vị hành chính cấp xã.

3.3. Xác định các đối tượng biến động

3.3.1. Chồng xếp với dữ liệu nền địa lý và phân tích không gian để phát hiện các đối tượng cần bổ sung chỉnh sửa. Trong trường hợp sử dụng các công cụ tự động phân tích đối tượng biến động, vẫn phải rà soát, tu chỉnh thủ công để đảm bảo chất lượng dữ liệu.

3.3.2. Ghi nhận các đối tượng cần bổ sung, chỉnh sửa đối với cơ sở dữ liệu nền địa lý.

3.4. Xây dựng dữ liệu không gian địa giới hành chính

3.4.1. Nguyên tắc chung:

a) Nội dung xây dựng dữ liệu không gian địa giới hành chính bao gồm các đối tượng là các đối tượng địa giới hành chính và các đối tượng liên quan đến đối tượng địa giới hành chính;

b) Quá trình xây dựng dữ liệu không gian địa giới hành chính phải tuân thủ các quy định biên tập kỹ thuật đã được phê duyệt;

c) Cơ sở dữ liệu địa giới hành chính được tổ chức xây dựng theo đơn vị hành chính cấp xã nhưng phải đảm bảo tính kết nối không gian trên phạm vi toàn huyện, toàn tỉnh và toàn quốc. Do đó cần phải tuân thủ các nguyên tắc sau:

- Đường bao đóng gói dữ liệu cần phải được chuẩn hóa về tính duy nhất của đối tượng không gian trong cơ sở dữ liệu địa giới hành chính toàn quốc;

- Khi chuẩn hóa hình học, các đối tượng địa lý liên quan phải được tiếp biên trên cơ sở không phá vỡ tương quan với đối tượng cùng tên trong các gói dữ liệu lân cận. Các đối tượng địa lý là đối tượng địa giới hành chính như giao thông, thủy hệ... phải đảm bảo tiếp biên khớp tuyệt đối;

- Trong quá trình chỉnh sửa hình học các đối tượng nền địa lý thuộc khu vực tiếp giáp hoặc chờm phủ bởi nhiều loại dữ liệu bản đồ khác tỷ lệ, có độ chính xác khác nhau, áp dụng nguyên tắc ưu tiên độ chính xác của bản đồ tỷ lệ lớn hơn.

3.4.2 Chuẩn hóa hình học đối tượng nền địa lý

Trên phạm vi dữ liệu bản đồ địa giới hành chính cấp xã dạng số, tiến hành các thao tác rà soát, bổ sung, chỉnh sửa các đối tượng nền địa lý có sự thay đổi do biến động, đã được đo đạc bổ sung cập nhật trong quá trình lập hồ sơ địa giới hành chính, cụ thể như sau:

- Thực hiện các thao tác chỉnh sửa hình học của đối tượng nền địa lý theo trình tự ưu tiên: đối tượng dạng điểm, đối tượng dạng đường, đối tượng dạng vùng;

- Trong từng lớp đối tượng, căn cứ vào các kết quả đã được ghi nhận tại mục 3.3.2, thực hiện các thao tác kiểm tra đối tượng mới xuất hiện (về mức độ tuân thủ các quy định hiện hành về nội dung và cơ sở dữ liệu nền địa lý), chỉnh sửa hoặc xóa bỏ toàn bộ hoặc một phần đối tượng biến động;

- Quá trình thực hiện chỉnh sửa phải bám sát bản đồ địa giới hành chính pháp lý (bản đồ dạng giấy), trường hợp mâu thuẫn cần đối soát với bản đồ gốc thực địa (nếu có) hoặc các tài liệu khác trong hồ sơ;

- Sau khi tiến hành chỉnh sửa hình học, rà soát, tu chỉnh, làm sạch dữ liệu, lọc bỏ lỗi (ví dụ do bắt hụt hoặc bắt quá tại các điểm giao cắt, tiếp biên) và thiết lập lại quan hệ đường - vùng để tạo lại các đối tượng địa lý dạng vùng từ đối tượng dạng đường theo quy định topology. Các đối tượng dạng vùng có đường biên chính là đối tượng địa giới hành chính phải trùng khít tuyệt đối.

3.4.3. Chuẩn hóa thuộc tính đối tượng nền địa lý

Chuẩn hóa thuộc tính đối tượng nền địa lý bao gồm các nội dung sau:

a) Chuẩn hóa bổ sung, chỉnh sửa theo quy định kỹ thuật về mô hình, cấu trúc, nội dung cơ sở dữ liệu nền địa lý do Bộ Tài nguyên và Môi trường ban hành. Trong đó:

- Việc phân loại, mã đối tượng địa lý và các thuộc tính dẫn xuất từ dữ liệu hiện có được thực hiện đối với toàn bộ cơ sở dữ liệu nền địa lý để tạo ra phiên bản dữ liệu mới. Những thay đổi liên quan đến kiểu hình học của đối tượng, tiêu chí thu nhận chỉ thực hiện đối với đối tượng liên quan đến yếu tố địa giới hành chính;

- Quá trình tổ chức thực hiện, giải pháp kỹ thuật cụ thể phải được trình bày rõ trong kế hoạch biên tập đã được phê duyệt.

b) Chỉnh sửa, bổ sung các thuộc tính biến động từ bản đồ địa giới hành chính và hồ sơ địa giới hành chính.

Thực hiện chỉnh sửa các thuộc tính đối tượng nền địa lý liên quan đến đường địa giới và các đối tượng biến động đã được thể hiện trên bản đồ địa giới hành chính cấp xã (dạng giấy, dạng số).

c) Chất lượng dữ liệu được sau khi chỉnh sửa được kiểm tra theo các quy định như đối với việc thành lập cơ sở dữ liệu địa lý bằng phương pháp thu nhận trực tiếp.

3.4.4. Xây dựng dữ liệu không gian địa giới hành chính

a) Trên cơ sở gói dữ liệu chuyên đề Biên giới địa giới đã được khởi tạo theo quy định tại mục 3.1, tiến hành xây dựng dữ liệu không gian địa giới hành chính theo từng lớp đối tượng, cụ thể như sau:

- Lớp mốc Biên giới được tích hợp từ cơ sở dữ liệu biên giới do cơ quan Nhà nước có thẩm quyền cung cấp hoặc từ Nghị định thư phân giới cắm mốc biên giới trên đất liền và mang mã đối tượng AA01;

- Lớp mốc địa giới được xây dựng từ hồ sơ ĐGHC cấp xã và mang mã đối tượng tương ứng với từng cấp hành chính (AG03, AG04, AG05);

- Lớp điểm đặc trưng được xây dựng từ hồ sơ ĐGHC cấp xã và mang mã đối tượng AG06. Đối với trường hợp mốc địa giới nằm ngoài đường địa giới thì phải dựa vào mô tả trong hồ sơ địa giới để tạo ra điểm đặc trưng nằm trên đường địa giới và phân loại là “Điểm đặc trưng khác”;

- Đối tượng “Đoạn địa giới xã” được xây dựng từ đường địa giới hành chính cấp xã trên bản đồ địa giới hành chính cấp xã dạng số. Trên đường địa giới hành chính cấp xã đó, tiến hành chuẩn hóa các đối tượng “Đoạn địa giới xã” theo đúng mô tả trong hồ sơ địa giới hành chính cấp xã. Vị trí bắt đầu hoặc kết thúc của đoạn địa giới là mốc địa giới hoặc điểm đặc trưng. Trong trường hợp này đối tượng “Đoạn địa giới xã” có thuộc tính loaiDoanDiaGioi nhận mọi giá trị;

- Đối tượng “Đường địa giới xã” được xây dựng từ các đối tượng “Đoạn địa giới xã” liên tiếp theo mô tả trong hồ sơ địa giới hành chính và phải đảm bảo trùng khít về mặt không gian;

- Đối tượng “Đoạn địa giới huyện” được xây dựng từ đối tượng “Đoạn địa giới xã” có thuộc tính loaiDoanDiaGioi nhận các giá trị: Đoạn địa giới xã trùng địa giới huyện, Đoạn địa giới xã trùng địa giới tỉnh, Đoạn địa giới xã trùng biên giới, Đường triều kiệt;

- Đối tượng “Đường địa giới huyện” được xây dựng từ các đối tượng “Đoạn địa giới huyện” liên tiếp theo mô tả trong hồ sơ địa giới hành chính và phải đảm bảo trùng khít về mặt không gian;

- Đối tượng “Đoạn địa giới tỉnh” được xây dựng từ đối tượng “Đoạn địa giới xã” có thuộc tính loaiDoanDiaGioi nhận các giá trị: Đoạn địa giới xã trùng địa giới tỉnh, Đoạn địa giới xã trùng biên giới, Đường triều kiệt;

- Đối tượng “Đường địa giới tỉnh” được xây dựng từ các đối tượng “Đoạn địa giới tỉnh” liên tiếp theo mô tả trong hồ sơ địa giới hành chính và phải đảm bảo trùng khít về mặt không gian;

- Các đối tượng “Đường biên giới trên biển”, “Đường cơ sở lãnh hải”, “Đường ranh giới trên biển” được xây dựng từ bản đồ địa giới hành chính đối với các đơn vị hành chính có biển.

b) Chuẩn hóa quan hệ hình học của các đối tượng không gian ĐGHC

Việc chuẩn hóa quan hệ hình học của đối tượng không gian ĐGHC bao gồm các nội dung sau:

- Đối tượng Điểm đặc trưng, mốc địa giới với Đoạn địa giới xã: điểm bắt đầu và điểm kết thúc của đoạn địa giới xã phải trùng với điểm đặc trưng hoặc mốc địa giới;

- Đối tượng Mốc địa giới cấp huyện và Đoạn địa giới huyện, đối tượng Mốc địa giới cấp tỉnh và Đoạn địa giới tỉnh được chuẩn hóa quan hệ tương tự như đối với quan hệ giữa Mốc địa giới và Đoạn địa giới cấp xã.

c) Các đối tượng có kiểu hình học vùng được xây dựng theo các nguyên tắc sau:

- Các đối tượng “Địa phận xã”, “Địa phận huyện”, “Địa phận tỉnh” được xây dựng từ các đối tượng đường địa giới xã, huyện, tỉnh tương ứng;

- Đối tượng “Lãnh thổ” được xây dựng từ tất cả các đối tượng “Địa phận tỉnh”;

- Đối tượng “Hải phận xã” phải được xây dựng từ đường ranh giới trên biển;

- Đối tượng “Hải phận huyện” được xây dựng từ hải phận xã;

- Đối tượng “Hải phận tỉnh” được xây dựng từ hải phận huyện.

c) Dữ liệu không gian địa giới hành chính phải đảm bảo quan hệ topology theo mô hình cấu trúc và nội dung cơ sở dữ liệu địa giới hành chính được quy định tại Phụ lục số 2 ban hành kèm theo Thông tư này.

d) Trong quá trình xây dựng dữ liệu không gian địa giới hành chính cần tiến hành đồng thời rà soát dữ liệu đối với từng đơn vị hành chính, phát hiện và xử lý các lỗi tiếp biên do khác biệt về tỷ lệ của bản đồ địa giới hành chính cấp xã gây nên. Trường hợp có mâu thuẫn cần ghi nhận và đề xuất giải pháp xử lý đồng bộ với các bộ hồ sơ địa giới hành chính có liên quan.

3.5. Xây dựng dữ liệu thuộc tính của đối tượng địa giới hành chính

3.5.1 Dữ liệu thuộc tính của đối tượng địa giới hành chính chỉ được xây dựng sau khi đã chuẩn hóa đối tượng không gian, đồng bộ, tích hợp trên toàn phạm vi gói dữ liệu.

3.5.2 Căn cứ vào cấu trúc dữ liệu địa giới hành chính đã được khởi tạo theo quy đinh mục 3.1 để tiến hành nhập, chuẩn hóa thuộc tính cho các đối tượng địa giới hành chính.

3.5.3 Danh mục, tên trường thuộc tính và các quy định về kiểu dữ liệu được quy định tại Phụ lục số 2 ban hành kèm theo Thông tư này.

3.5.4 Nội dung thông tin thuộc tính của các đối tượng không gian địa giới hành chính phải được nhập từ hồ sơ địa giới hành chính. Trường hợp có mâu thuẫn với bản đồ địa giới hành chính hoặc các loại tài liệu khác cần ghi nhận, báo cáo đề xuất phương án xử lý.

4. Đối soát, hoàn thiện dữ liệu (bước 4)

Tùy thuộc vào điều kiện thực tế, việc tổ chức sản xuất dữ liệu địa giới hành chính có thể được thực hiện theo phạm vi địa lý hoặc lớp đối tượng, việc đối soát hoàn thiện dữ liệu phải được thực hiện cùng với quá trình thu gom các dữ liệu thành phần, hoàn thiện, đóng gói giao nộp sản phẩm và đảm bảo đủ điều kiện để tích hợp dữ liệu vào hệ thống.

Nhiệm vụ đối soát, hoàn thiện được thực hiện đối với 100% đối tượng không gian và thuộc tính địa giới hành chính để phát hiện những sai sót, bất cập mà trong quá trình xây dựng dữ liệu còn tồn tại đồng thời ghi nhận để khắc phục trong quá trình vận hành hệ thống sau này.

Phương pháp thực hiện chủ yếu mang tính thủ công do đó cần có sự kiểm tra chéo trong quá trình thực hiện.

4.1 Đối soát, hoàn thiện dữ liệu

Đơn vị thi công tự thực hiện việc đối soát, hoàn thiện dữ liệu với các nội dung sau:

- Đối soát, chỉnh sửa về hình học và giá trị thuộc tính của đối tượng địa giới hành chính trong cơ sở dữ liệu tương ứng với từng đơn vị hành chính, đảm bảo sự phù hợp với thông tin trong hồ sơ (đã quét lưu) hoặc hồ sơ giấy;

- Đối soát, chỉnh sửa về hình học và giá trị thuộc tính của đối tượng địa giới hành chính giữa các đơn vị hành chính lân cận, xử lý đồng bộ, đảm bảo khả năng tích hợp cơ sở dữ liệu địa giới hành chính theo đơn vị hành chính cấp tỉnh và phạm vi toàn quốc;

- Đối soát, chỉnh sửa các lỗi về cấu trúc dữ liệu như miền giá trị, kiểu dữ liệu và việc tuân thủ các quy định tại Phụ lục số 2 ban hành kèm theo Thông tư này. Kết quả đối soát hoàn thiện dữ liệu được đánh giá bằng khả năng đáp ứng các yêu cầu của chức năng phần mềm trong việc khai thác, ứng dụng vào quản lý hồ sơ địa giới hành chính các cấp sau khi dữ liệu địa giới hành chính được tích hợp vào hệ thống.

4.2 Vận hành thử nghiệm, ghi nhận kết quả

- Thực hiện tích hợp dữ liệu theo phạm vi đóng gói, vận hành thử nghiệm theo quy trình của hệ thống;

- Theo dõi về mức độ ổn định của các chức năng quản lý, vận hành hệ thống đối với sản phẩm dữ liệu trong khoảng thời gian tối thiểu 30 ngày;

- Ghi nhận kết quả của quá trình vận hành thử nghiệm làm cơ sở để nghiệm thu sản phẩm cấp chủ đầu tư.

Kết quả cuối cùng được ghi nhận sau khi dữ liệu địa giới hành chính được tích hợp vào hệ thống và vận hành thử nghiệm trong khoảng thời gian 30 ngày, đây là cơ sở để nghiệm thu sản phẩm cấp chủ đầu tư.

5. Xây dựng siêu dữ liệu địa giới hành chính (bước 5)

Siêu dữ liệu được xây dựng theo Phụ lục số 4 ban hành kèm theo Thông tư này, định dạng phù hợp với phần mềm đóng gói cơ sở dữ liệu địa giới hành chính.

6. Đóng gói và giao nộp sản phẩm (bước 6)

6.1. Đóng gói sản phẩm

Việc đóng gói cơ sở dữ liệu địa giới hành chính theo phạm vi đơn vị hành chính cấp tỉnh ở định dạng Geodatabase tuân thủ theo quy định tại Phụ lục số 2 ban hành kèm theo Thông tư này. Cơ sở dữ liệu nền địa lý tương ứng đã được cập nhật, bổ sung tuân thủ theo quy định hiện hành.

6.2. Sản phẩm giao nộp

a) Cơ sở dữ liệu địa giới hành chính và cơ sở dữ liệu nền địa lý tương ứng đã cập nhật bổ sung kèm theo;

b) Siêu dữ liệu địa giới hành chính;

c) Báo cáo kết quả xây dựng Cơ sở dữ liệu địa giới hành chính căn cứ trên kết quả vận hành thử nghiệm sản phẩm trên hệ thống được xác nhận của chủ đầu tư;

d) Các tài liệu liên quan khác (nếu có).

PHỤ LỤC SỐ 2

MÔ HÌNH CẤU TRÚC, NỘI DUNG CƠ SỞ DỮ LIỆU ĐỊA GIỚI HÀNH CHÍNH
(Ban hành kèm theo Thông tư số 46/2017/TT-BTNMT ngày 23 tháng 10 năm 2017 của Bộ trưởng Bộ Tài nguyên và Môi trường)

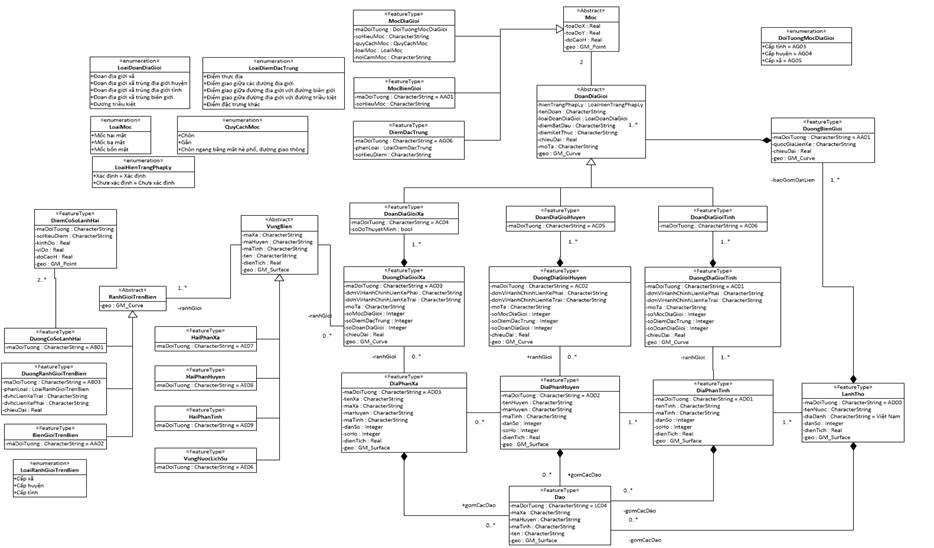

1. Lược đồ ứng dụng

2. Mô tả cấu trúc nội dung cơ sở dữ liệu địa giới hành chính

Kiểu đối tượng:
Tên	Moc
Tên tiếng Việt	Mốc
Mô tả	Lớp UML mô tả các đặc tính chung của các kiểu đối tượng: DiemDacTrung, MocDiaGioi, MocBienGioi.
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	toaDoX, toaDoY, doCaoH , geo
Tên vai trò quan hệ	trenDDG, ngoaiDDG
Thuộc tính đối tượng:
Tên	toaDoX
Mô tả	Toạ độ phẳng x trong Hệ tọa độ quốc gia
Kiểu dữ liệu	Real
Đơn vị đo	Mét
Tên	toaDoY
Mô tả	Toạ độ phẳng y trong Hệ tọa độ quốc gia
Kiểu dữ liệu	Real
Đơn vị đo	Mét
Tên	doCaoH
Mô tả	Độ cao thủy chuẩn h trong hệ độ cao quốc gia
Kiểu dữ liệu	Real
Đơn vị đo	Mét
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Point
Quan hệ đối tượng:
Tên	trenDDG, ngoaiDDG
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng DoanDiaGioi



Kiểu đối tượng:
Tên	DiemDacTrung
Tên tiếng Việt	Điểm đặc trưng
Mô tả	Là điểm địa vật dễ nhận biết trên thực địa được lựa chọn để phục vụ cho việc xác định và mô tả đường địa giới hành chính.
Kiểu cơ sở	Moc
Tên các thuộc tính	maDoiTuong, soHieuDiem, loaiDiemDacTrung
Tên vai trò quan hệ	namTrenDDG
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn		Mô tả
	AG06	Điểm đặc trưng
Tên	soHieuDiem
Mô tả	Số hiệu điểm đặc trưng.
Kiểu dữ liệu	CharacterString
Tên	loaiDiemDacTrung
Mô tả
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Điểm thực địa	Là điểm được thu nhận trong quá trình xác định đường địa giới ngoài thực địa.
	2	Điểm giao đường địa giới	Là giao điểm giữa các đường địa giới
	3	Điểm giao với đường biên giới	Là giao điểm giữa đường địa giới với đường biên giới
	4	Điểm giao với đường triều kiệt	Là giao điểm giữa đường địa giới với đường triều kiệt
	5	Điểm đặc trưng khác	Là giao điểm giữa đường địa giới với các đường khác
Quan hệ đối tượng:
Tên	namTrenDDG
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng DoanDiaGioi



Kiểu đối tượng:
Tên	MocDiaGioi
Tên tiếng Việt	Mốc địa giới
Mô tả	Là dấu hiệu bằng vật thể dùng để đánh dấu đường địa giới hành chính giữa các đơn vị hành chính với nhau.
Kiểu cơ sở	Moc
Tên các thuộc tính	maDoiTuong, soHieuMoc, quyCachMoc, loaiMoc, noiCamMoc.
Tên vai trò quan hệ	trenDDG, ngoaiDDG
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn		Mô tả
	AG05	Mốc địa giới cấp xã
	AG04	Mốc địa giới cấp huyện
	AG03	Mốc địa giới cấp tỉnh
Tên	soHieuMoc
Mô tả	Số hiệu mốc
Kiểu dữ liệu	CharacterString
Tên	quyCachMoc
Mô tả
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã		Nhãn	Mô tả
	1		Chôn	Trên mặt đất
	2		Gắn	Gắn trên công trình kiến trúc hoặc trên tảng đá
	3		Chôn ngang bằng mặt hè phố, đường giao thông	Được sử dụng trong trường hợp vị trí cắm mốc được chọn là hè phố hoặc đường giao thông
Tên	loaiMoc
Mô tả
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã		Nhãn		Mô tả
	1		Mốc hai mặt		Mốc giữa hai ĐVHC
	2		Mốc ba mặt		Mốc giữa ba ĐVHC
	3		Mốc bốn mặt		Mốc giữa bốn ĐVHC
Tên	noiCamMoc
Mô tả	Vị trí chôn mốc
Kiểu dữ liệu	CharacterString
Quan hệ đối tượng:
Tên	diQuaMoc
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng DoanDiaGioi



Kiểu đối tượng:
Tên	MocBienGioi
Tên tiếng Việt	Mốc biên giới
Mô tả
Kiểu cơ sở	Moc
Tên các thuộc tính	maDoiTuong, soHieuMoc
Tên vai trò quan hệ	namTrenDBG
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã			Nhãn		Mô tả
	AG02			Mốc biên giới
Tên	soHieuMoc
Mô tả	Số hiệu mốc.
Kiểu dữ liệu	CharacterString
Quan hệ đối tượng:
Tên	namTrenDBG
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng DuongBienGioi
Kiểu đối tượng:
Tên	DoanDiaGioi
Tên tiếng Việt	Đoạn địa giới
Mô tả	Lớp UML mô tả các đặc tính chung của các kiểu đối tượng: DoanDiaGioiXa, DoanDiaGioiHuyen, DoanDiaGioiTinh.
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	loaiHienTrangPhapLy, tenDoan, loaiDoanDiaGioi, diemBatDau, diemKetThuc, moTa, chieuDai, geo.
Tên vai trò quan hệ
Thuộc tính đối tượng:
Tên	loaiHienTrangPhapLy
Mô tả	Hiện trạng pháp lý của đoạn đường địa giới hành chính tại thời điểm mới nhất
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn			Mô tả
	1	Xác định			Đã chính thức được công nhận về mặt pháp lý.
	2	Chưa xác định			Chưa được công nhận về mặt pháp lý.
Tên	tenDoan
Mô tả	Tên của đoạn địa giới
Kiểu dữ liệu	CharacterString
Tên	loaiDoanDiaGioi
Mô tả
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn			Mô tả
	1	Cấp xã			Đoạn địa giới cấp xã
	2	Trùng cấp huyện			Đoạn địa giới cấp xã trùng với địa giới hành chính cấp huyện
	3	Trùng cấp tỉnh			Đoạn địa giới cấp xã trùng với địa giới hành chính cấp tỉnh
	4	Trùng biên giới			Đoạn địa giới cấp xã trùng biên giới
	5	Trùng với đường triều kiệt			Đoạn địa giới cấp xã trùng với đường triều kiệt
Tên	diemBatDau
Mô tả	Tên mốc hoặc điểm đặc trưng của đầu đoạn đường địa giới
Kiểu dữ liệu	CharacterString
Tên	diemKetThuc
Mô tả	Tên mốc hoặc điểm đặc trưng của cuối đoạn đường địa giới
Kiểu dữ liệu	CharacterString
Tên	moTa
Mô tả	Thông tin mô tả cụ thể đoạn địa giới trong hồ sơ địa giới hành chính
Kiểu dữ liệu	CharacterString
Tên	chieuDai
Mô tả	Chiều dài của đoạn địa giới.
Kiểu dữ liệu	Real
Đơn vị đo	Kilômét
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Curve
Quan hệ đối tượng:
Tên	diQuaMoc
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng Moc
Tên	DoanDiaGioiXa
Tên tiếng Việt	Đoạn địa giới xã
Mô tả	Là đoạn địa giới cấp xã được tạo bởi hai điểm đặc trưng, hai mốc địa giới hoặc mốc địa giới và điểm đặc trưng.
Kiểu cơ sở	DoanDiaGioi
Tên các thuộc tính	maDoiTuong.
Tên vai trò quan hệ	diQuaMoc
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã		Nhãn			Mô tả
	AC04		Đoạn địa giới xã
Quan hệ đối tượng:
Tên	diQuaMoc
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng Moc



Kiểu đối tượng:
Tên	DoanDiaGioiHuyen
Tên tiếng Việt	Đoạn địa giới huyện
Mô tả	Là đoạn địa giới cấp huyện được tạo bởi hai điểm đặc trưng, hai mốc địa giới hoặc mốc địa giới và điểm đặc trưng.
Kiểu cơ sở	DoanDiaGioi
Tên các thuộc tính	maDoiTuong.
Tên vai trò quan hệ	diQuaMoc
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AC05	Đoạn địa giới huyện
Quan hệ đối tượng:
Tên	diQuaMoc
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng Moc



Kiểu đối tượng:
Tên	DoanDiaGioiTinh
Tên tiếng Việt	Đoạn địa giới tỉnh
Mô tả	Là đoạn địa giới cấp tỉnh được tạo bởi hai điểm đặc trưng, hai mốc địa giới hoặc mốc địa giới và điểm đặc trưng.
Kiểu cơ sở	DoanDiaGioi
Tên các thuộc tính	maDoiTuong.
Tên vai trò quan hệ	diQuaMoc
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AC06	Đoạn địa giới tỉnh
Quan hệ đối tượng:
Tên	diQuaMoc
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng Moc



Kiểu đối tượng:
Tên		DuongDiaGioiXa
Tên tiếng Việt		Đường địa giới xã
Mô tả		Là đường địa giới hành chính cấp xã.
Kiểu cơ sở		BienGioiDiaGioi
Tên các thuộc tính		maDoiTuong, loaiHienTrangPhapLy, donViHanhChinhLienKeTrai, donViHanhChinhLienKePhai, moTa, chieuDai, soMocDiaGioi, soDiemDacTrung, soDoan, geo, edge
Tên vai trò quan hệ		diQuaMoc
Thuộc tính đối tượng:
Tên		maDoiTuong
Mô tả		Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị		Xác định
Danh sách giá trị		Mã	Nhãn	Mô tả
		AC03	Địa giới xã	Đường địa giới hành chính cấp xã
Tên		loaiHienTrangPhapLy
Mô tả		Hiện trạng pháp lý của đường địa giới hành chính tại thời điểm mới nhất
Kiểu dữ liệu		Integer
Danh sách giá trị		Mã	Nhãn	Mô tả
		1	Xác định	Đã chính thức được công nhận về mặt pháp lý.
		2	Chưa xác định	Chưa được công nhận về mặt pháp lý.
Tên		donViHanhChinhLienKeTrai
Mô tả		Tên của đơn vị hành chính cấp xã liền kề bên trái đường địa giới theo hướng từ điểm đầu đến điểm cuối của đường địa giới, hướng chỉ mang tính chất tương đối
Kiểu dữ liệu		CharacterString
Tên		donViHanhChinhLienKePhai
Mô tả		Tên của đơn vị hành chính cấp xã liền kề bên phải đường địa giới theo hướng từ điểm đầu đến điểm cuối của đường địa giới, hướng chỉ mang tính chất tương đối
Kiểu dữ liệu		CharacterString
Tên		moTa
Mô tả		Mô tả tuyến địa giới xã trong hồ sơ địa giới hành chính cấp xã
Kiểu dữ liệu		CharacterString
Tên		chieuDai
Mô tả		Chiều dài của tuyến địa giới hành chính cấp xã.
Kiểu dữ liệu		Real
Đơn vị đo		Kilômét
Tên		soMocDiaGioi
Mô tả		Là tổng số mốc địa giới có trên tuyến địa giới
Kiểu dữ liệu		Integer
Tên		soDiemDacTrung
Mô tả		Là tổng số điểm đặc trưng có trên tuyến địa giới
Kiểu dữ liệu		Integer
Tên		soDoan
Mô tả		Là số đoạn địa giới trên tuyến địa giới
Kiểu dữ liệu		Integer
Tên		geo
Mô tả		Thuộc tính không gian của đối tượng.
Kiểu dữ liệu		GM_Curve
Tên		edge
Mô tả		Áp dụng để biểu thị quan hệ không gian với kiểu đối tượng DiaPhanXa.
Kiểu dữ liệu		TP_Edge
Quan hệ đối tượng:
Tên	diQuaMoc
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng Moc



Kiểu đối tượng:
Tên		DuongDiaGioiHuyen
Tên tiếng Việt		Đường địa giới huyện
Mô tả		Là đường địa giới hành chính cấp huyện.
Kiểu cơ sở		BienGioiDiaGioi
Tên các thuộc tính		maDoiTuong,loạiHienTrangPhapLy, donViHanhChinhLienKeTrai, donViHanhChinhLienKePhai, moTa, chieuDai , soMocDiaGioi, soDiemDacTrung, soDoan, geo, edge
Tên vai trò quan hệ		diQuaMoc
Thuộc tính đối tượng:
Tên		maDoiTuong
Mô tả		Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị		Xác định
Danh sách giá trị		Mã	Nhãn	Mô tả
		AC02	Địa giới huyện	Đường địa giới hành chính cấp huyện
Tên		loaiHienTrangPhapLy
Mô tả		Hiện trạng pháp lý của đoạn đường địa giới hành chính tại thời điểm mới nhất
Kiểu dữ liệu		Integer
Danh sách giá trị		Mã	Nhãn	Mô tả
		1	Xác định	Đã chính thức được công nhận về mặt pháp lý.
		2	Chưa xác định	Chưa được công nhận về mặt pháp lý.
Tên		donViHanhChinhLienKeTrai
Mô tả		Tên của đơn vị hành chính cấp huyện liền kề bên trái đường địa giới theo hướng từ điểm đầu đến điểm cuối của đường địa giới, hướng chỉ mang tính chất tương đối
Kiểu dữ liệu		CharacterString
Tên		donViHanhChinhLienKePhai
Mô tả		Tên của đơn vị hành chính cấp huyện liền kề bên phải đường địa giới theo hướng từ điểm đầu đến điểm cuối của đường địa giới, hướng chỉ mang tính chất tương đối
Kiểu dữ liệu		CharacterString
Tên		moTa
Mô tả		Mô tả tuyến địa giới trong hồ sơ địa giới hành chính cấp huyện
Kiểu dữ liệu		CharacterString
Tên		chieuDai
Mô tả		Chiều dài của tuyến địa giới hành chính cấp huyện.
Kiểu dữ liệu		Real
Đơn vị đo		Kilômét
Tên		soMocDiaGioi
Mô tả		Là tổng số mốc địa giới có trên tuyến địa giới
Kiểu dữ liệu		Integer
Tên		soDiemDacTrung
Mô tả		Là tổng số điểm đặc trưng có trên tuyến địa giới
Kiểu dữ liệu		Integer
Tên		soDoan
Mô tả		Là số đoạn địa giới trên tuyến địa giới
Kiểu dữ liệu		Integer
Tên		geo
Mô tả		Thuộc tính không gian của đối tượng.
Kiểu dữ liệu		GM_Curve
Tên		edge
Mô tả		Áp dụng để biểu thị quan hệ không gian với kiểu đối tượng DiaPhanHuyen.
Kiểu dữ liệu		TP_Edge
Quan hệ đối tượng:
Tên	diQuaMoc
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng Moc



Kiểu đối tượng:
Tên	DuongDiaGioiTinh
Tên tiếng Việt	Đường địa giới tỉnh
Mô tả	Là đường địa giới hành chính cấp tỉnh.
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	maDoiTuong, loạiHienTrangPhapLy, donViHanhChinhLienKeTrai, donViHanhChinhLienKePhai, moTa, chieuDai , soMocDiaGioi, soDiemDacTrung, soDoan, geo, edge
Tên vai trò quan hệ	diQuaMoc
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AC01	Địa giới tỉnh	Đường địa giới hành chính cấp tỉnh
Tên	loaiHienTrangPhapLy
Mô tả	Hiện trạng pháp lý của đoạn đường địa giới hành chính tại thời điểm mới nhất
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Xác định	Đã chính thức được công nhận về mặt pháp lý.
	2	Chưa xác định	Chưa được công nhận về mặt pháp lý.
Tên	donViHanhChinhLienKeTrai
Mô tả	Tên của đơn vị hành chính cấp tỉnh liền kề bên trái đường địa giới theo hướng từ điểm đầu đến điểm cuối của đường địa giới, hướng chỉ mang tính chất tương đối
Kiểu dữ liệu	CharacterString
Tên	donViHanhChinhLienKePhai
Mô tả	Tên của đơn vị hành chính cấp tỉnh liền kề bên phải đường địa giới theo hướng từ điểm đầu đến điểm cuối của đường địa giới, hướng chỉ mang tính chất tương đối
Kiểu dữ liệu	CharacterString
Tên	moTa
Mô tả	Mô tả tuyến địa giới trong hồ sơ địa giới hành chính cấp tỉnh
Kiểu dữ liệu	CharacterString
Tên	chieuDai
Mô tả	Chiều dài của tuyến địa giới hành chính cấp tỉnh.
Kiểu dữ liệu	Real
Đơn vị đo	Kilômét
Tên	soMocDiaGioi
Mô tả	Là tổng số mốc địa giới có trên tuyến địa giới
Kiểu dữ liệu	Integer
Tên	soDiemDacTrung
Mô tả	Là tổng số điểm đặc trưng có trên tuyến địa giới
Kiểu dữ liệu	Integer
Tên	soDoan
Mô tả	Là số đoạn địa giới trên tuyến địa giới
Kiểu dữ liệu	Integer
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Curve
Tên	edge
Mô tả	Áp dụng để biểu thị quan hệ không gian với kiểu đối tượng DiaPhanTinh.
Kiểu dữ liệu	TP_Edge
Quan hệ đối tượng:
Tên	diQuaMoc
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng Moc



Kiểu đối tượng:
Tên	DuongBienGioi
Tên tiếng Việt	Biên giới trên đất liền
Mô tả	Là đường biên giới quốc gia trên đất liền
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	maDoiTuong, quocGiaLienKe, chieuDai, geo, edge
Tên vai trò quan hệ	diQuaMBG
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AA01	Biên giới trên đất liền
Tên	chieuDai
Mô tả	Chiều dài của tuyến đường biên giới quốc gia trên đất liền
Kiểu dữ liệu	Real
Đơn vị đo	met
Tên	quocGiaLienKe
Mô tả	Tên của quốc gia liền kề
Kiểu dữ liệu	CharacterString
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Curve
Tên	edge
Mô tả	Áp dụng để biểu thị quan hệ không gian với kiểu đối tượng LanhTho.
Kiểu dữ liệu	TP_Edge
Quan hệ đối tượng:
Tên	diQuaMBG
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng MocBienGioi



Kiểu đối tượng:
Tên	DiemCoSoLanhHai
Tên tiếng Việt	Điểm cơ sở lãnh hải
Mô tả	Điểm chuẩn đường cơ sở dùng để tính chiều rộng lãnh hải của lục địa Việt Nam
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	maDoiTuong, soHieuDiem, kinhDo, viDo, doCaoH, geo
Tên các vai trò quan hệ	namTrenDuongCSLH
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AG01	Điểm cơ sở lãnh hải
Tên	soHieuDiem
Mô tả	Số hiệu điểm.
Kiểu dữ liệu	CharacterString
Tên	viDo
Mô tả	Vĩ độ của điểm cơ sở lãnh hải.
Kiểu dữ liệu	Real
Đơn vị đo	Độ
Tên	kinhDo
Mô tả	Kinh độ của điểm cơ sở lãnh hải.
Kiểu dữ liệu	Real
Đơn vị đo	Độ
Tên	doCaoH
Mô tả	Độ cao thuỷ chuẩn h trong hệ độ cao biên giới.
Kiểu dữ liệu	Real
Đơn vị đo	Mét
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Point
Quan hệ đối tượng:
Tên	namTrenDCSLH
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng DuongCoSoLanhHai.



Kiểu đối tượng:
Tên	RanhGioiTrenBien
Tên tiếng Việt	Ranh giới trên biển
Mô tả	Lớp UML mô tả các đặc tính chung của các kiểu đối tượng: DuongCoSoLanhHai, DuongRanhGioiTrenBien, BienGioiTrenBien
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	geo
Tên các vai trò quan hệ	diQuaDCSLH, diQuaDDT
Thuộc tính đối tượng:
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Curve
Quan hệ đối tượng:
Tên	diQuaDCSLH, diQuaDDT
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng DiemCoSoLanhHai, DiemDacTrung.



Kiểu đối tượng:
Tên	DuongCoSoLanhHai
Tên tiếng Việt	Đường cơ sở lãnh hải
Mô tả	Đường nối các điểm cơ sở lãnh hải
Kiểu cơ sở	RanhGioiTrenBien
Tên các thuộc tính	maDoiTuong
Tên các vai trò quan hệ	diQuaDCSLH, diQuaDDT
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AB01	Đường cơ sở lãnh hải
Quan hệ đối tượng:
Tên	diQuaDCSLH, diQuaDDT
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng DiemCoSoLanhHai, DiemDacTrung.



Kiểu đối tượng:
Tên	DuongRanhGioiTrenBien
Tên tiếng Việt	Đường ranh giới trên biển
Mô tả	Đường ranh giới từ đường triều kiệt đến đường biên giới trên biển
Kiểu cơ sở	RanhGioiTrenBien
Tên các thuộc tính	maDoiTuong, loaiRanhGioiTrenBien, donViHanhChinhLienKeTrai, donViHanhChinhLienKePhai,ChieuDai, geo.
Tên các vai trò quan hệ	diQuaDDT
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn		Mô tả
	AB03	Đường ranh giới trên biển
Tên	loaiRanhGioiTrenBien
Kiểu dữ liệu	Integer
Danh sách giá trị	Mã	Nhãn	Mô tả
	1	Cấp xã	Đường ranh giớihành chính cấp xã trên biển
	2	Cấp huyện	Đường ranh giới hành chính cấp huyện trên biển
	3	Cấp tỉnh	Đường ranh giới hành chính cấp tỉnh trên biển
Tên	donViHanhChinhLienKeTrai
Mô tả	Tên của đơn vị hành chính các cấp trên biển liền kề bên trái đường ranh giới theo hướng từ điểm đầu đến điểm cuối của đường ranh giới, hướng chỉ mang tính chất tương đối
Kiểu dữ liệu	CharacterString
Tên	donViHanhChinhLienKePhai
Mô tả	Tên của đơn vị hành chính các cấp trên biển liền kề bên phải đường ranh giới theo hướng từ điểm đầu đến điểm cuối của đường ranh giới, hướng chỉ mang tính chất tương đối
Kiểu dữ liệu	CharacterString
Tên	chieuDai
Mô tả	Chiều dài của đường ranh giới từ đường triều kiệt đến đường biên giới trên biển
Kiểu dữ liệu	Real
Đơn vị đo	Kilômét
Quan hệ đối tượng:
Tên	diQuaDDT
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng DiemDacTrung.



Kiểu đối tượng:
Tên		BienGioiTrenBien
Tên tiếng Việt		Biên giới trên biển
Mô tả		Là đường biên giới quốc gia trên biển
Kiểu cơ sở		RanhGioiTrenBien
Tên các thuộc tính		maDoiTuong
Tên vai trò quan hệ		diQuaDDT
Thuộc tính đối tượng:
Tên		maDoiTuong
Mô tả		Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở.
Kiểu miền giá trị		Xác định
Danh sách giá trị		Mã	Nhãn	Mô tả
		AA02	Biên giới trên biển
Quan hệ đối tượng:
Tên	diQuaDDT
Mô tả	Áp dụng để biểu thị quan hệ với đối tượng DiemDacTrung



Kiểu đối tượng:
Tên	DiaPhanXa
Tên tiếng Việt	Địa phận xã
Mô tả	Địa phận hành chính cấp xã.
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	maDoiTuong, tenXa, maXa, maHuyen, maTinh, dienTich, danSo, soHo, geo, face
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AD03	Địa phận xã	Địa phận hành chính cấp xã.
Tên	tenXa
Mô tả	Tên đơn vị hành chính xã
Kiểu dữ liệu	CharacterString
Tên	maXa
Mô tả	Mã đơn vị hành chính xã
Kiểu dữ liệu	CharacterString
Tên	maHuyen
Mô tả	Mã đơn vị hành chính huyện quản lý xã
Kiểu dữ liệu	CharacterString
Tên	maTinh
Mô tả	Mã đơn vị hành chính tỉnh quản lý xã
Kiểu dữ liệu	CharacterString
Tên	dienTich
Mô tả	Diện tích tự nhiên của đơn vị hành chính xã theo hồ sơ.
Kiểu dữ liệu	Real
Đơn vị đo	Kilômét vuông (km2)
Tên	danSo
Mô tả	Tổng số dân cư của đơn vị hành chính xã
Kiểu dữ liệu	Integer
Tên	soHo
Mô tả	Số hộ dân cư của đơn vị hành chính xã
Kiểu dữ liệu	Integer
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Surface
Tên	face
Mô tả	Áp dụng để biểu thị quan hệ không gian với kiểu đối tượng DiaGioiXa.
Kiểu dữ liệu	TP_Face



Kiểu đối tượng:
Tên	DiaPhanHuyen
Tên tiếng Việt	Địa phận huyện
Mô tả	Địa phận hành chính cấp huyện.
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	maDoiTuong, tenHuyen, maHuyen, maTinh, dienTich, danSo, soHo, geo, face
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AD02	Địa phận huyện	Địa phận hành chính cấp huyện.
Tên	tenHuyen
Mô tả	Tên đơn vị hành chính huyện
Kiểu dữ liệu	CharacterString
Tên	maHuyen
Mô tả	Mã đơn vị hành chính huyện
Kiểu dữ liệu	CharacterString
Tên	maTinh
Mô tả	Mã đơn vị hành chính tỉnh quản lý huyện
Kiểu dữ liệu	CharacterString
Tên	dienTich
Mô tả	Diện tích tự nhiên của đơn vị hành chính cấp huyện theo hồ sơ.
Kiểu dữ liệu	Real
Đơn vị đo	Kilômét vuông (km2)
Tên	danSo
Mô tả	Tổng số dân cư của đơn vị hành chính huyện
Kiểu dữ liệu	Integer
Tên	soHo
Mô tả	Số hộ dân cư của đơn vị hành chính huyện
Kiểu dữ liệu	Integer
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Surface
Tên	face
Mô tả	Áp dụng để biểu thị quan hệ không gian với kiểu đối tượng DiaGioiHuyen.
Kiểu dữ liệu	TP_Face



Kiểu đối tượng:
Tên	DiaPhanTinh
Tên tiếng Việt	Địa phận tỉnh
Mô tả	Địa phận hành chính cấp tỉnh
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	maDoiTuong, tenTinh, maTinh, dienTich, danSo, soHo, geo, face
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AD01	Địa phận tỉnh	Địa phận hành chính cấp tỉnh
Tên	tenTinh
Mô tả	Tên đơn vị hành chính tỉnh
Kiểu dữ liệu	CharacterString
Tên	maTinh
Mô tả	Mã đơn vị hành chính tỉnh
Kiểu dữ liệu	CharacterString
Tên	dienTich
Mô tả	Diện tích tự nhiên của đơn vị hành chính cấp tỉnh theo hồ sơ
Kiểu dữ liệu	Real
Đơn vị đo	Kilômét vuông (km2)
Tên	danSo
Mô tả	Tổng số dân cư của đơn vị hành chính tỉnh
Kiểu dữ liệu	Integer
Tên	soHo
Mô tả	Số hộ dân cư của đơn vị hành chính tỉnh
Kiểu dữ liệu	Integer
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Surface
Tên	face
Mô tả	Áp dụng để biểu thị quan hệ không gian với kiểu đối tượng DiaGioiTinh.
Kiểu dữ liệu	TP_Face



Kiểu đối tượng:
Tên	VungBien
Tên tiếng Việt	Vùng biển
Mô tả	Lớp UML mô tả các đặc tính chung của các kiểu đối tượng: HaiPhanXa, HaiPhanHuyen,HaiPhanTinh, VungNuocLichSu
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	maXa, maHuyen, maTinh, ten, dienTich, geo
Thuộc tính đối tượng:
Tên	maXa
Mô tả	Mã đơn vị hành chính cấp xã
Kiểu dữ liệu	CharacterString
Tên	maHuyen
Mô tả	Mã đơn vị hành chính cấp huyện
Kiểu dữ liệu	CharacterString
Tên	maTinh
Mô tả	Mã đơn vị hành chính cấp tỉnh
Kiểu dữ liệu	CharacterString
Tên	ten
Mô tả
Kiểu dữ liệu	CharacterString
Tên	dienTich
Mô tả	Diện tích vùng biển.
Kiểu dữ liệu	Real
Đơn vị đo	Kilômét vuông (km2)
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Surface



Kiểu đối tượng:
Tên	HaiPhanXa
Tên tiếng Việt	Hải phận xã
Mô tả	Phạm vi hành chính cấp xã trên biển
Kiểu cơ sở	VungBien
Tên các thuộc tính	maDoiTuong
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở.
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AE07	Hải phận xã
Kiểu đối tượng:
Tên	HaiPhanHuyen
Tên tiếng Việt	Hải phận huyện
Mô tả	Phạm vi hành chính cấp huyện trên biển
Kiểu cơ sở	VungBien
Tên các thuộc tính	maDoiTuong
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở.
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AE08	Hải phận huyện



Kiểu đối tượng:
Tên	HaiPhanTinh
Tên tiếng Việt	Hải phận tỉnh
Mô tả	Phạm vi hành chính cấp tỉnh trên biển
Kiểu cơ sở	VungBien
Tên các thuộc tính	maDoiTuong
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở.
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AE09	Hải phận tỉnh
Kiểu đối tượng:



Kiểu đối tượng:
Tên	VungNuocLichSu
Tên tiếng Việt	Vùng nước lịch sử
Mô tả	Vùng nước theo chế độ nội thủy được thỏa thuận giữa các quốc gia liên quan
Kiểu cơ sở	VungBien
Tên các thuộc tính	maDoiTuong
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AE06	Vùng nước lịch sử



Kiểu đối tượng:
Tên	Dao
Tên tiếng Việt	Đảo
Mô tả
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	maDoiTuong, maXa, maHuyen, maTinh, ten, geo
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở.
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	LC04	Đảo
Tên	maXa
Mô tả	Mã đơn vị hành chính cấp xã
Kiểu dữ liệu	CharacterString
Tên	maHuyen
Mô tả	Mã đơn vị hành chính cấp huyện
Kiểu dữ liệu	CharacterString
Tên	maTinh
Mô tả	Mã đơn vị hành chính cấp tỉnh
Kiểu dữ liệu	CharacterString
Tên	ten
Mô tả	Tên gọi của đối tượng.
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Surface



Kiểu đối tượng:
Tên	LanhTho
Tên tiếng Việt	Lãnh thổ
Mô tả	Địa phận hành chính cả nước bao gồm cả phần đảo
Kiểu cơ sở	BienGioiDiaGioi
Tên các thuộc tính	maDoiTuong, tenNuoc, diaDanh, dienTich, danSo, geo, face
Thuộc tính đối tượng:
Tên	maDoiTuong
Mô tả	Mã phân loại đối tượng theo danh mục đối tượng địa lý cơ sở
Kiểu miền giá trị	Xác định
Danh sách giá trị	Mã	Nhãn	Mô tả
	AD00	Lãnh thổ
Tên	tenNuoc
Mô tả	Tên chính thức của nước cộng hòa xã hội chủ nghĩa Việt Nam
Kiểu dữ liệu	CharacterString
Tên	diaDanh
Mô tả	Tên gọi Việt Nam
Kiểu dữ liệu	CharacterString
Tên	dienTich
Mô tả	Diện tích tự nhiên của cả nước theo tài liệu pháp lý công bố mới nhất
Kiểu dữ liệu	Real
Đơn vị đo	Kilômét vuông (km2)
Tên	danSo
Mô tả	Tổng số dân cư của cả nước
Kiểu dữ liệu	Integer
Tên	geo
Mô tả	Thuộc tính không gian của đối tượng.
Kiểu dữ liệu	GM_Surface
Tên	face
Mô tả	Áp dụng để biểu thị quan hệ không gian với kiểu đối tượng BienGioiTrenDatLien và BienGioiTrenBien.
Kiểu dữ liệu	TP_Face
