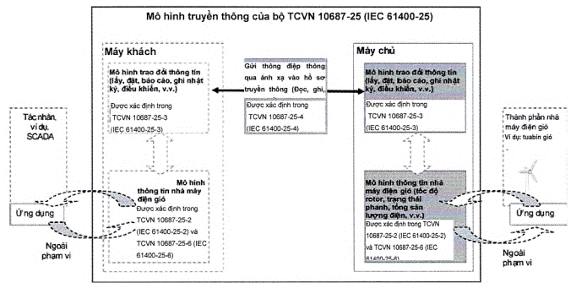

Tiêu chuẩn quốc gia TCVN 10687-25-4:2025 IEC 61400-25-4:2016 Hệ thống phát điện gió – Phần 25-4: Truyền thông để giám sát và điều khiển nhà máy điện gió – Ánh xạ đến hồ sơ truyền thông

ACSI

Abstract Communication Service Interface (defined in IEC61850-7-2)

Giao diện dịch vụ truyền thông trừu tượng (được định nghĩa trong IEC 61850-7-2)

A- Profile

Application profile

Hồ sơ ứng dụng

ASDU

Application Service Data Unit

Đơn vị dữ liệu dịch vụ ứng dụng

CASDU

Common Address of AS DU

Địa chỉ chung của ASDU

CI

Counter Interrogation

Phản hồi truy vấn

COT

Cause of transmission

Nguyên nhân truyền tải

DA

Data Attribute

Thuộc tính dữ liệu

DAComp

Data attribute component

Thành phần thuộc tính dữ liệu

DNP3

Distributed Network Protocol version 3.00

Giao thức mạng phân tán phiên bản 3.00

GI

General Interrogation

Truy vấn tổng quát

HTTP

Hyper Text Transfer Protocol

Giao thức truyền tải siêu văn bản

ICMP

Internet Control Message Protocol

Giao thức tin nhắn được kiểm soát trên Internet

IED

Intelligent Electronic Device

Thiết bị điện tử thông minh

IEM

Information Exchange Model

Mô hình trao đổi thông tin

Chú thích Trong Phụ lục B và Phụ lục C, thuật ngữ IEM được sử dụng thay cho ACSI.

IM

Information Model

Mô hình thông tin

IOA

Information Object Address

Địa chỉ đối tượng thông tin

IP

Internet Protocol

Giao thức Internet

LCB

Log Control Block

Khối điều khiển nhật ký

LD

Logical Device

Thiết bị logic

LN

Logical Node

Nút logic

LOG

Log

Nhật ký

LPHD

Logical Node Physical Device

Thiết bị vật lý nút logic

MMS

Manufacturing Message Specification (ISO 9506)

Đặc tả thông điệp sản xuất (ISO 9506)

PI

Process Image

Hình ảnh quá trình

QDS

Quality Descriptor

Mô tả chất lượng

QOI

Qualifier Of Interrogation

Từ định tính của thẩm vấn

RCB

Report Control Block

Khối điều khiển báo cáo

RFC

Request For Comments

Yêu cầu bình luận

S/E

Select/ Execute

Chọn/Thực hiện

SCADA

Supervisory Control and Data Acquisition

Điều khiển giám sát và thu thập dữ liệu

SCL

Substation Configuration Language (defined in IEC 61850-6)

Ngôn ngữ Cấu hình Trạm biến áp (được định nghĩa trong IEC 61850-6)

SCSM

Specific Communication Service Mapping (defined in IEC 61850-8-1)

Đặc điểm ánh xạ dịch vụ truyền thông (được định nghĩa trong IEC 61850-8-1)

SOAP

Simple Object Access Protocol

Giao thức truy cập đối tượng đơn giản

SSL

Secure Socket Layer

Lớp socket bảo mật

TCP

Transmission Control Protocol

Giao thức kiểm soát truyền dẫn

TI

Type Identification

Nhận dạng loại

T-Profile

Transport profile

Hồ sơ truyền tải

TTL

Time To Live

Thời gian tồn tại

UDP

User Data gram Protocol

Giao thức Datagram của người dùng

URL

Uniform Resource Locator

Hệ thống định vị tài nguyên thống nhất

UUID

Universally Unique Identifier

Mã định danh duy nhất toàn cầu

WPP

Wind Power Plant

Nhà máy điện gió

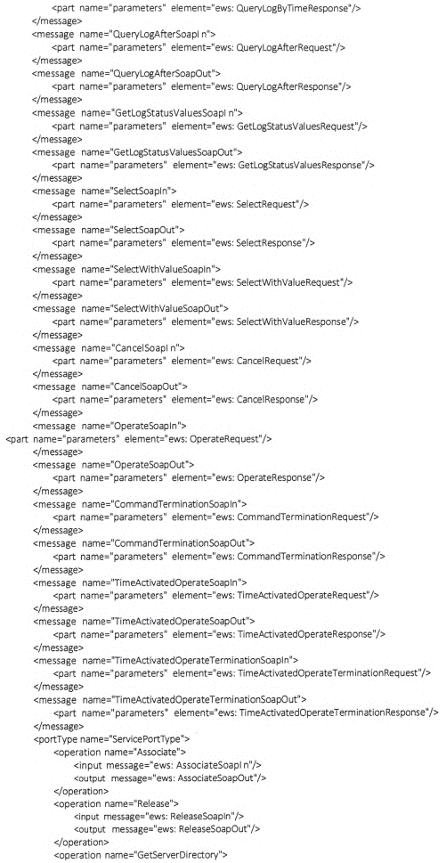

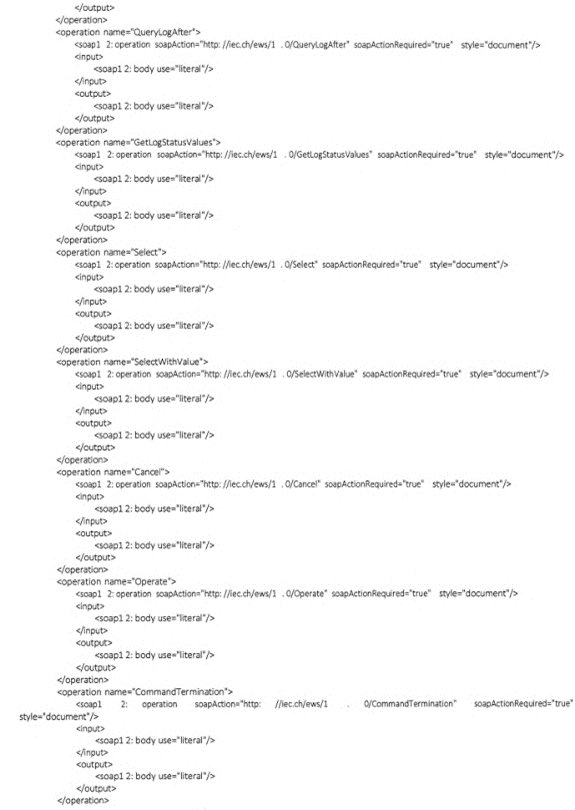

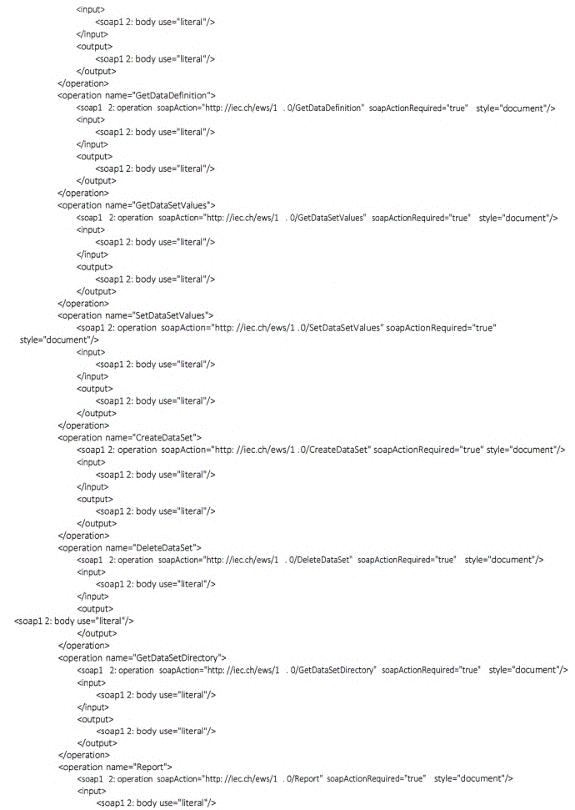

WSDL

Web Services Description Language

Ngôn ngữ mô tả dịch vụ web

WT

Wind Turbine

Tuabin gió

XML

Extensible Mark-up Language

Ngôn ngữ đánh dấu mở rộng

XPATH

XML Path Language

Ngôn ngữ đường dẫn

XML

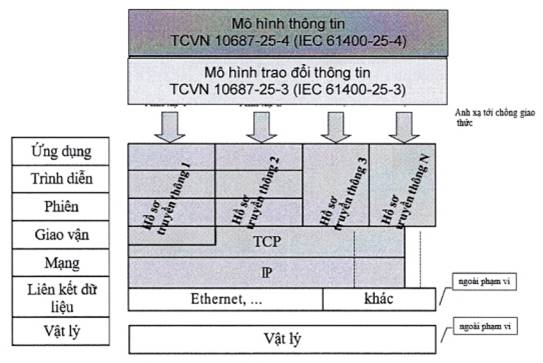

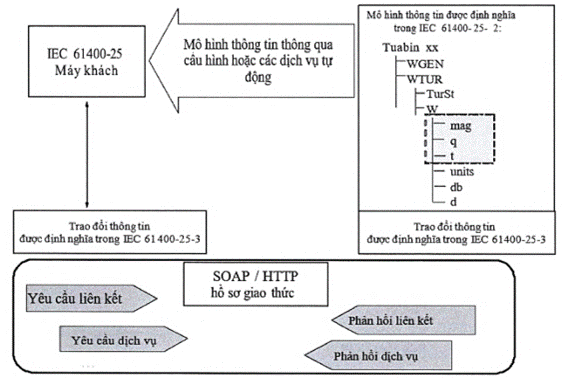

Tổng quan về khả năng ánh xạ

Dịch vụ TCVN 10687-25-3 (IEC 61400-25-3)

MO C/S

Dịch vụ Web

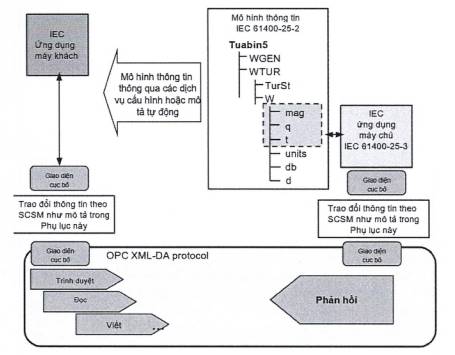

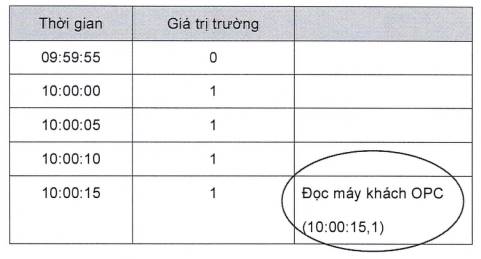

OPCXML-DA

IEC 61850-8-1 (MMS)

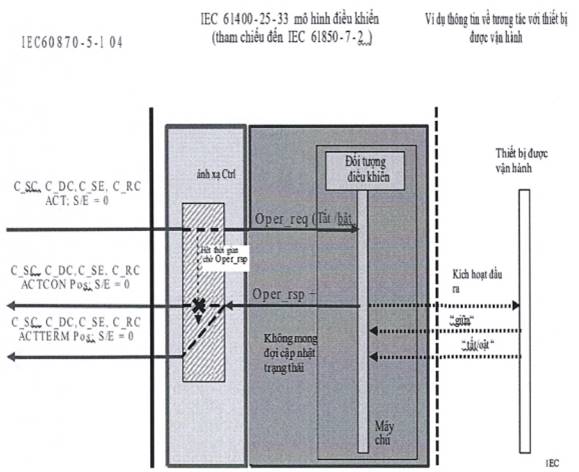

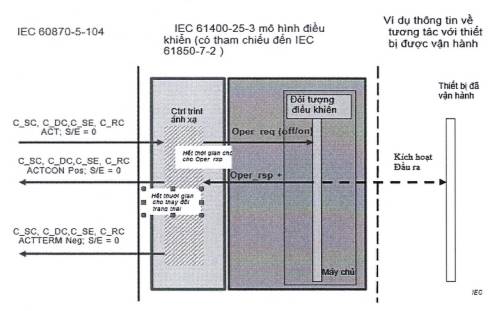

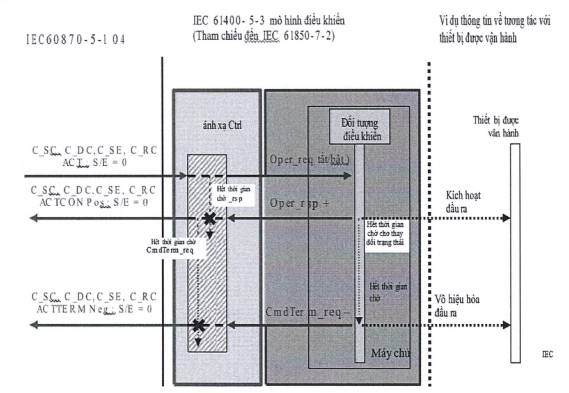

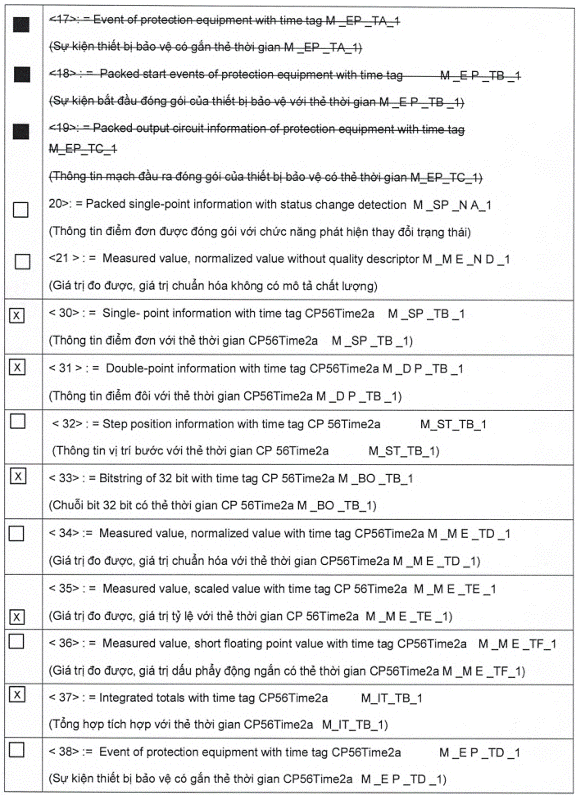

IEC 60870-5-104

DNP3

GetServerDirectory

O

cw³

Y

Y

Y

N

Y

Associate

M

M

Y

Y

Y

Y

Y

Release

cw⁴

cw³

Y

Y

Y

Y

N

Abort

cw⁴

cw³

Y

N

Y

N

N

GetLogicalDeviceDirectory

O

cw³

Y

Y

Y

N

Y

GetLogicalNodeDirectory

O

cw³

Y

Y

Y

N

N

GetAllDataValues

O

cw³

Y

Y

Y

Y

N

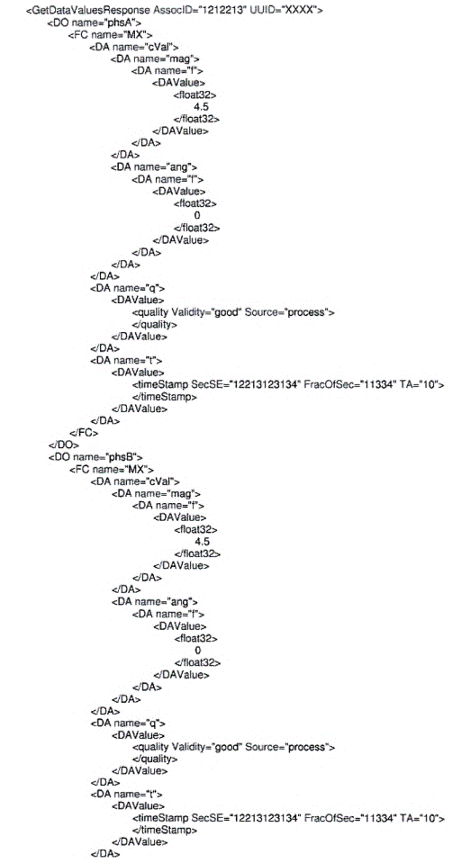

GetDataValues

O

M

Y

Y

Y

Y

Y

SetDataValues

O

O

Y

Y

Y

Y

Y

GetDataDirectory

O

cw³

Y

Y

Y

N

N

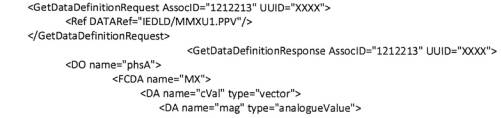

GetDataDefinition

O

cw³

Y

Y

Y

N

N

GetDataSetValues

O

cw³

Y

P^a

Y

N

Y

SetDataSetValues

O

O

Y

N

Y

N

Y

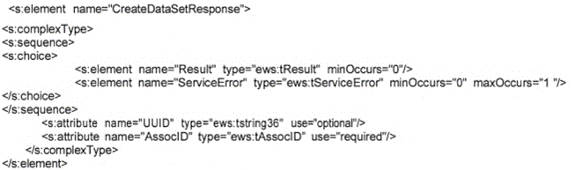

CreateDataSet

O

O

Y

N

Y

N

N

DeleteDataSet

O

O

Y

N

Y

N

N

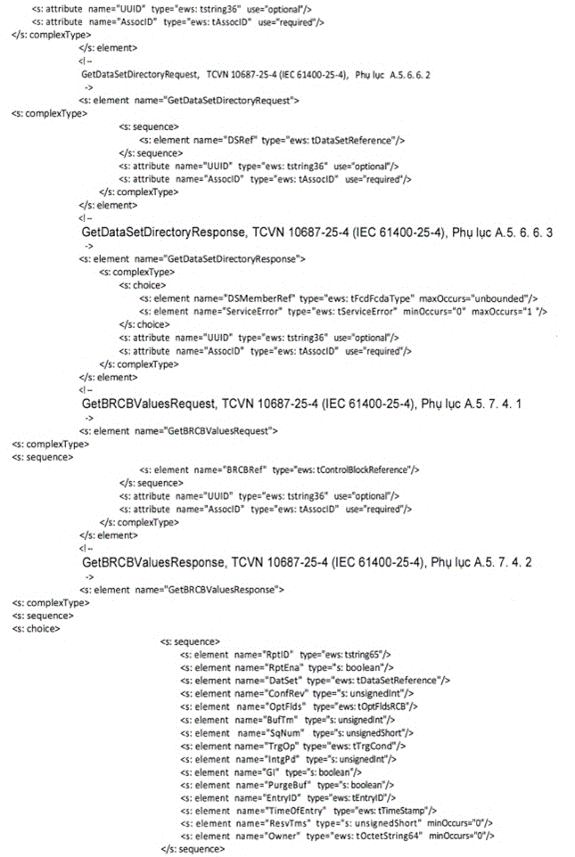

GetDataSetDirectory

O

cw³

Y

N

Y

N

N

Report

cw³

cw³

Y

Y

Y

Y

N

GetBRCBValues

cw⁵

cw⁵

Y

N

Y

N

N

SetBRCBValues

O

O

Y

N

Y

N

N

GetURCBValues

cw³

cw⁵

Y

N

Y

N

N

SetURCBValues

O

O

Y

N

Y

N

N

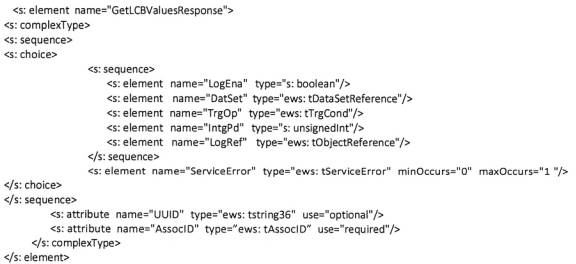

GetLCBValues

cw³

cw³

Y

N

Y

N

N

SetLCBValues

O

O

Y

N

Y

N

N

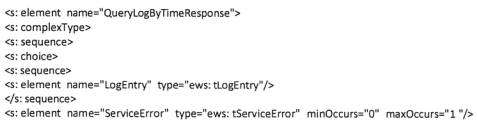

QueryLogByTime

cw⁶

cw³

Y

N

Y

N

N

QueryLogAfter

cw⁶

cw³

Y

N

Y

N

N

GetLogStatusValues

cw³

cw³

Y

N

Y

N

N

Select

M

O

Y

Y

Y

Y

Y

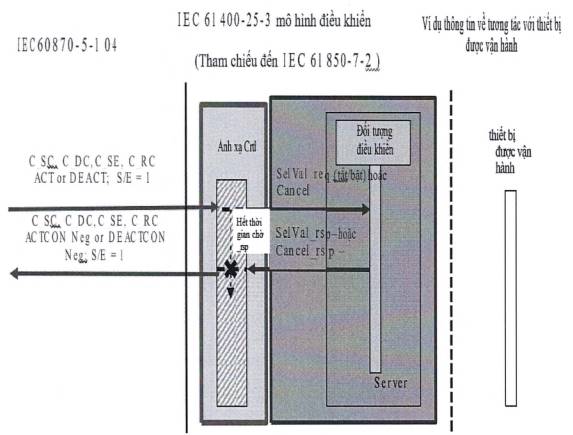

SelectWithValue

M

O

Y

Y

Y

Y

Y

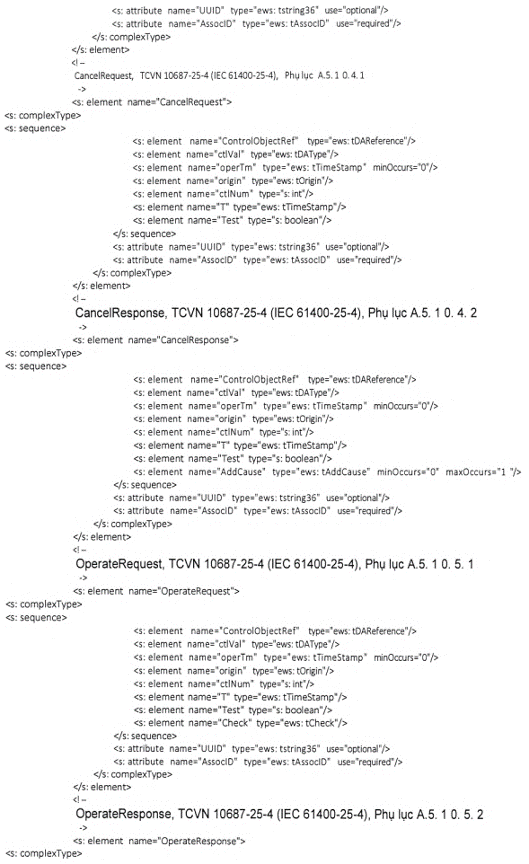

Cancel

O

O

Y

Y

Y

Y

N

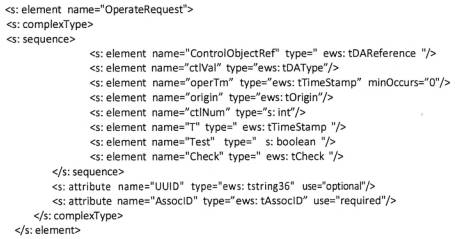

Operate

M

M

Y

Y

Y

Y

Y

CommandTermination

M

O

Y

Y

Y

Y

Y

TimeActivatedOperate

O

O

Y

Y

Y

N

N

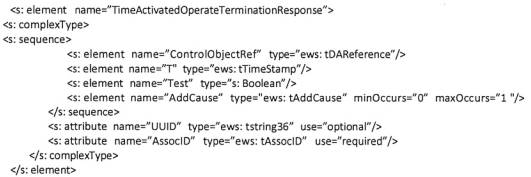

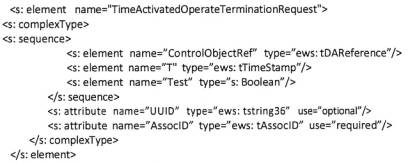

TimeActivatedOperateTermination

O

O

Y

Y

Y

N

N

^a Mức độ hỗ trợ được mô tả thêm trong B.3.7.3.5.

cw³  Nếu dịch vụ này được SCSM hỗ trợ thì dịch vụ này là bắt buộc.

cw⁴  Nếu các dịch vụ này được SCSM hỗ trợ thì yêu cầu hủy bỏ hoặc giải phóng phải được máy khách hỗ trợ.

Ngoài ra, máy khách phải hiểu yêu cầu Hủy bỏ do máy chủ gửi.

cw⁵  Nếu các dịch vụ này được SCSM hỗ trợ, thì phải tuyên bố hỗ trợ cho ít nhất một dịch vụ (BRCB hoặc URCB).

cw⁶  Nếu các dịch vụ này được SCSM hỗ trợ, hoặc thì phải khai báo hỗ trợ cho ít nhất một dịch vụ (QueryLogByTimeQueryLogAfter).

TCVN 10687-25-2 (IEC 61400-25-2) lớp IM

TCVN 10687-25-3 (IEC 61400-25-3) lớp IEM

TCVN 10687-25-3 (IEC 61400-25-3)

Dịch vụ IEM

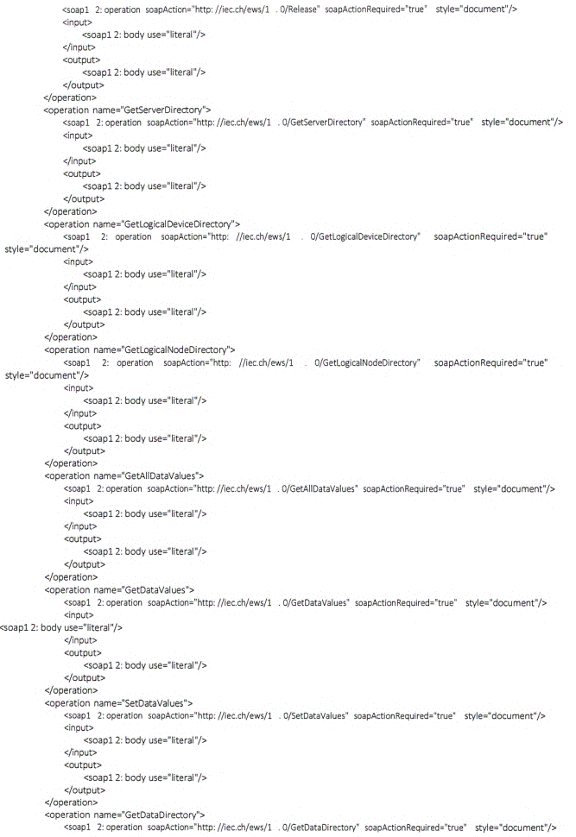

Ánh xạ dịch vụ web

MÁY CHỦ

GetServerDirectory

GetServerDirectory

LIÊN KẾT

Associate

Associate

Release

Release

Abort

Abort

THIẾT BỊ LOGIC

GetLogicalDeviceDirectory

GetLogicalDeviceDirectory

NÚT LOGIC

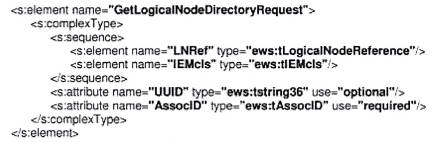

GetLogicalNodeDirectory

GetLogicalNodeDirectory

GetAllDataValues

GetAllDataValues

DỮ LIỆU

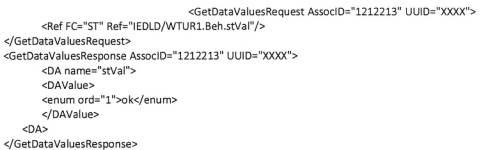

GetDataValues

GetDataValues

SetDataValues

SetDataValues

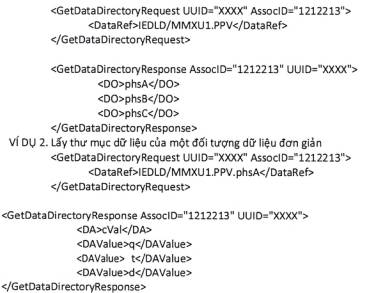

GetDataDirectory

GetDataDirectory

GetDataDefinition

GetDataDefinition

BỘ DỮ LIỆU

GetDataSetValues

GetDataSetValues

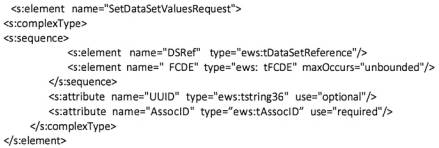

SetDataSetValues

SetDataSetValues

CreateDataSet

CreateDataSet

DeleteDataSet

DeleteDataSet

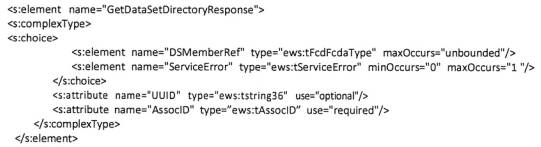

GetDataSetDirectory

GetDataSetDirectory

BÁO CÁO

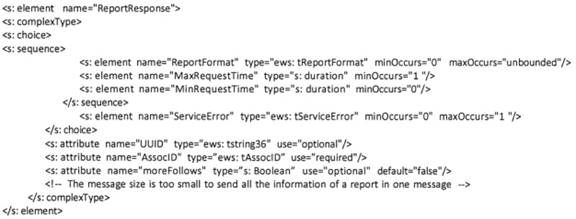

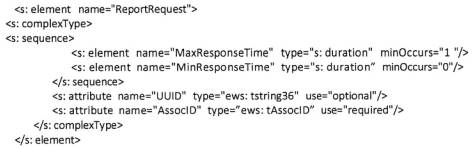

Report

ReportRequest/Response

BRCB

GetBRCBValues

GetBRCBValues

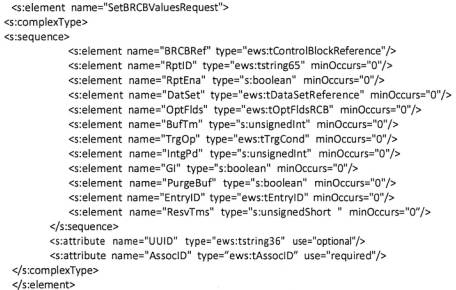

SetBRCBValues

SetBRCBValues

URCB

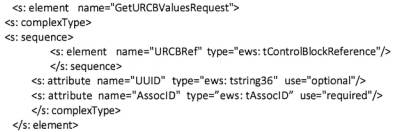

GetURCBValues

GetURCBValues

SetURCBValues

SetURCBValues

LOG

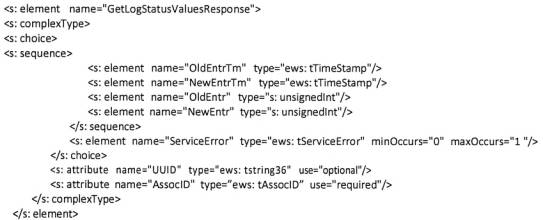

GetLogStatusValues

GetLogStatusValues

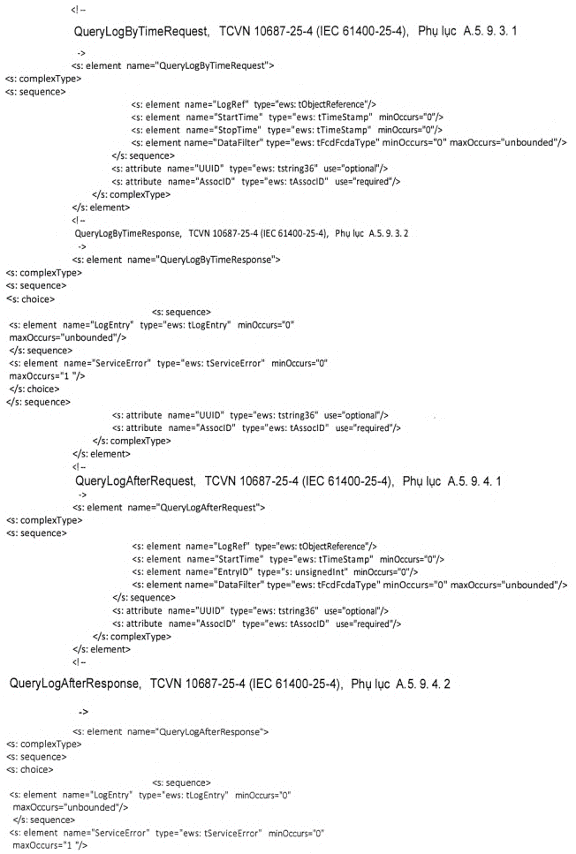

QueryLogByTime

QueryLogByTime

QueryLogAfter

QueryLogAfter

LCB

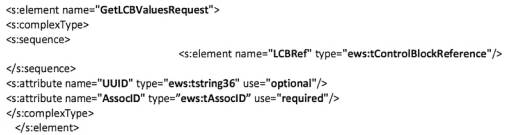

GetLCBValues

GetLCBValues

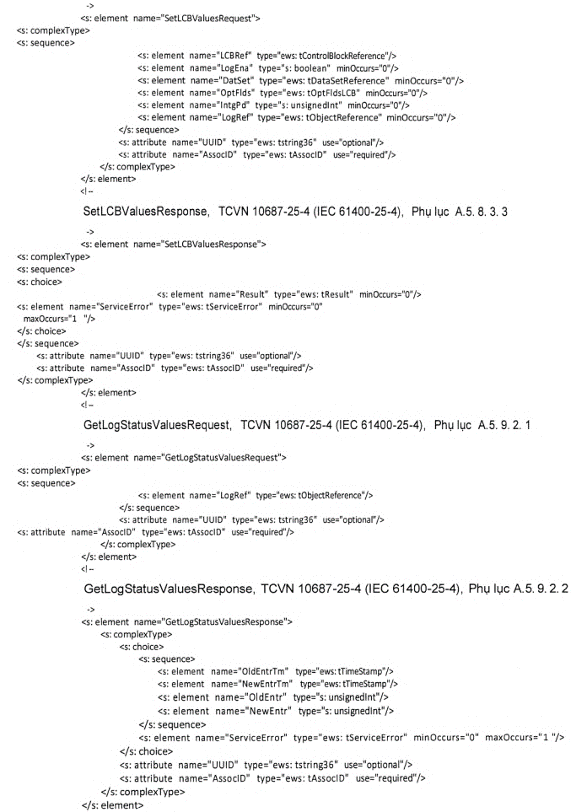

SetLCBValues

SetLCBValues

ĐIỀU KHIỂN

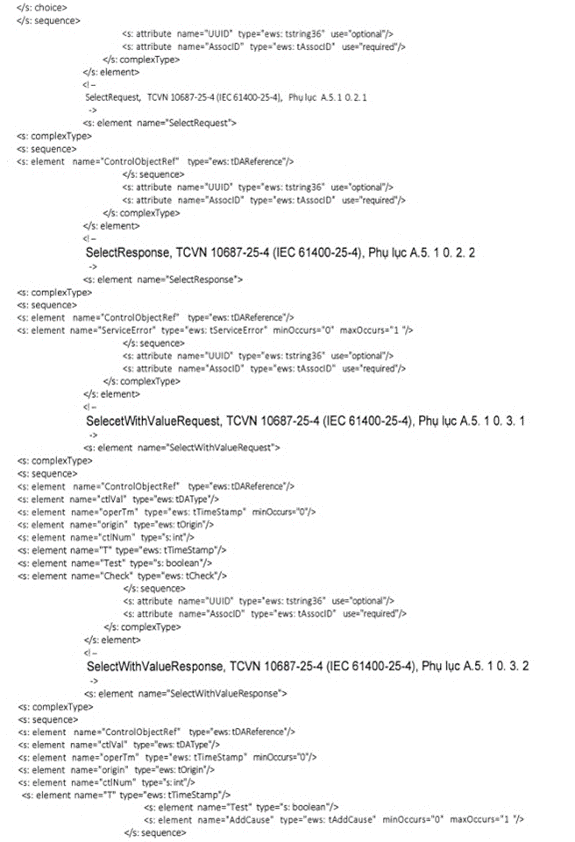

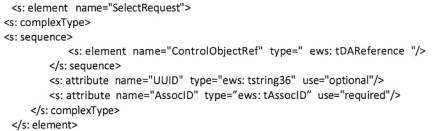

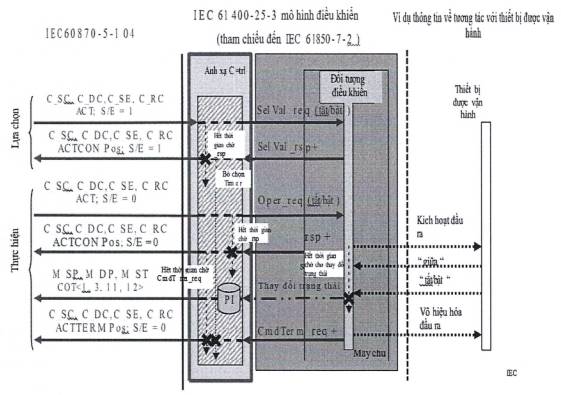

Select

Select

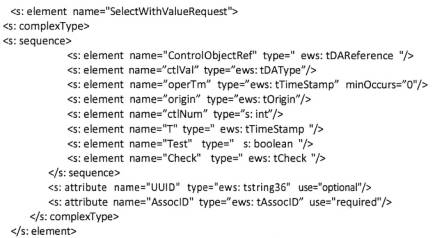

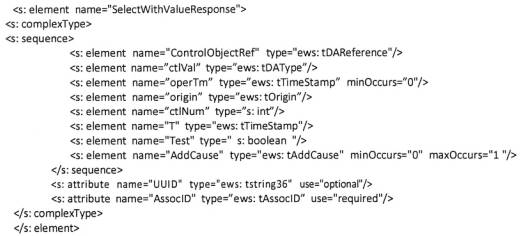

SelectWithValue

SelectWithValue

Cancel

Cancel

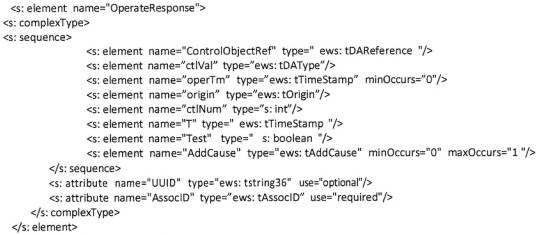

Operate

Operate

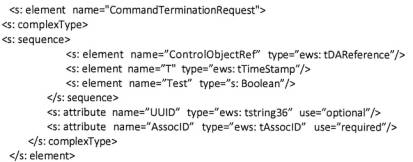

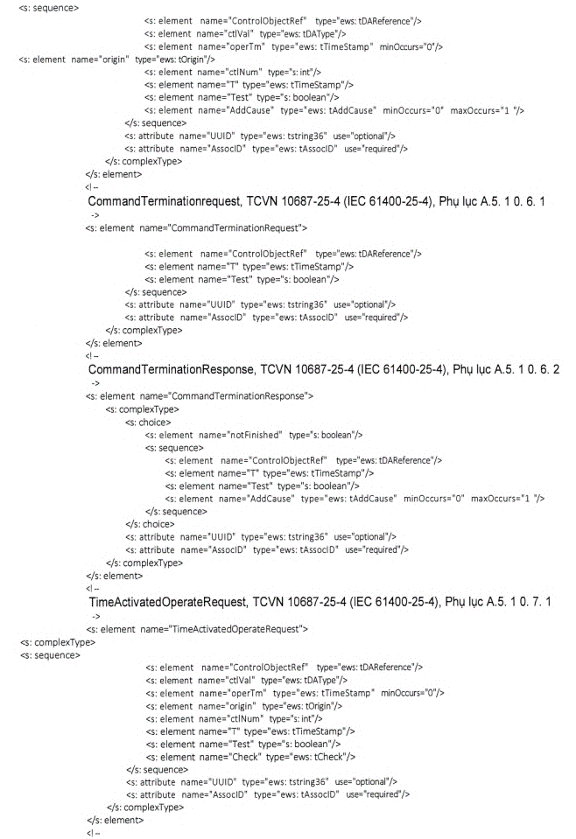

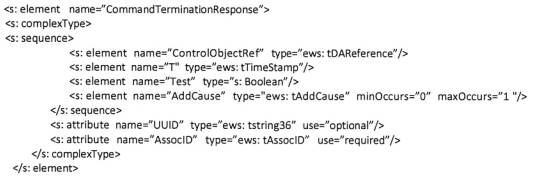

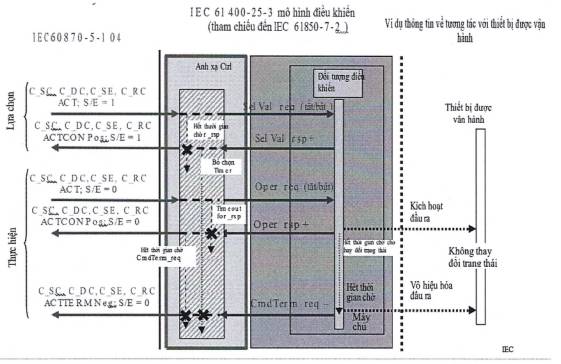

CommandTermination

CommandTermination

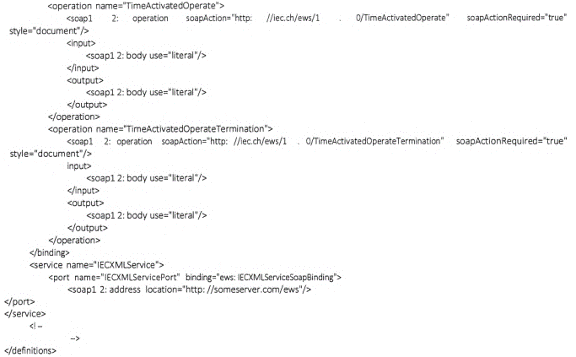

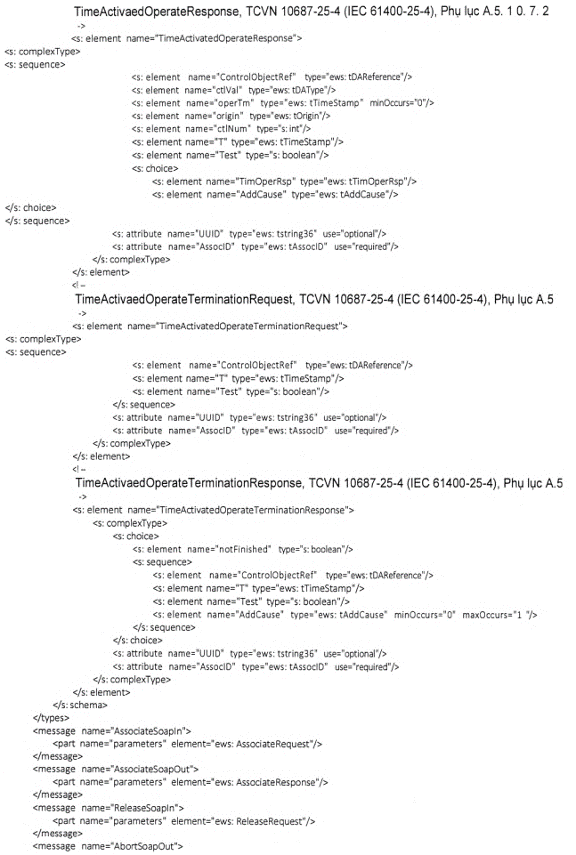

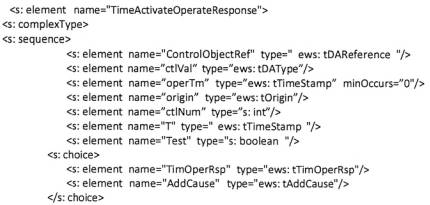

TimeActivatedOperate

TimeActivatedOperate

TimeActivatedOperateTermination

TimeActivatedOperateTermination

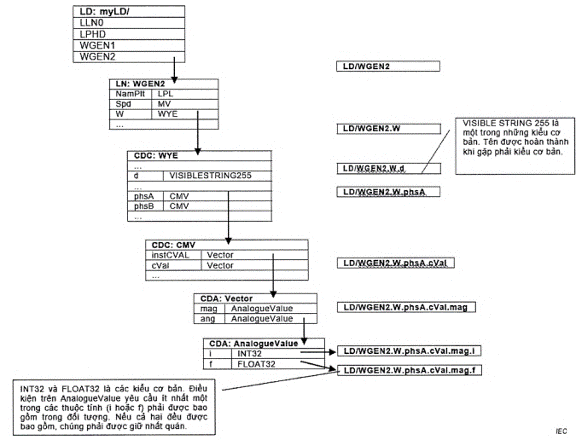

TCVN 10687-25-2 (IEC 61400-25-2) Lớp IM

Ánh xạ đến Dịch vụ Web

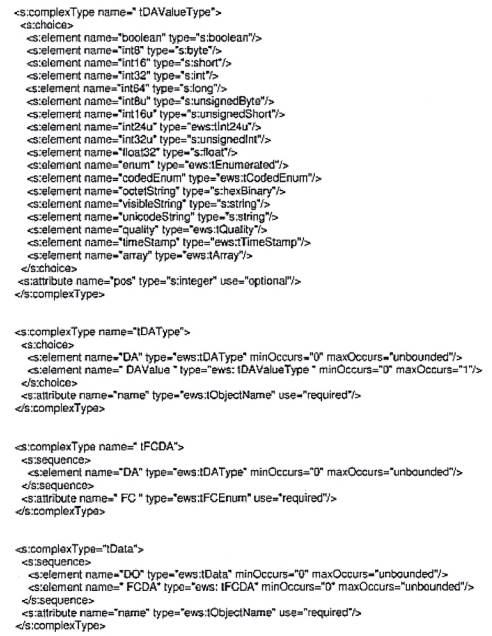

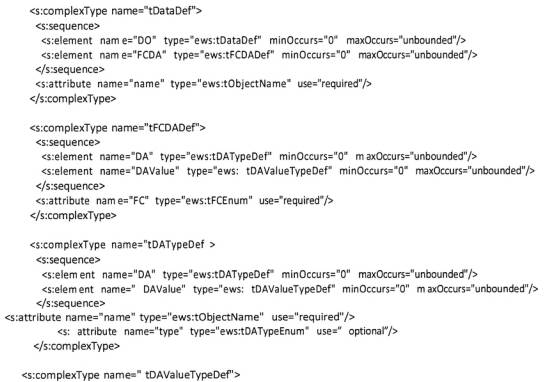

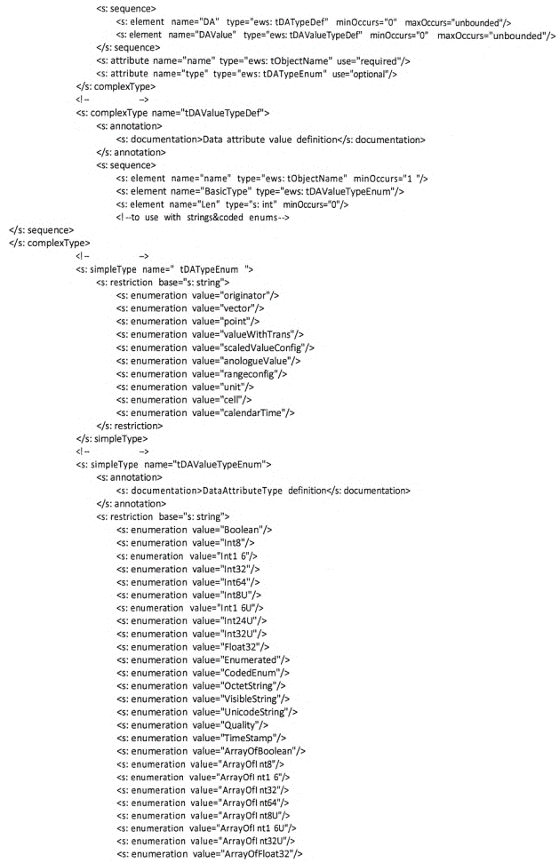

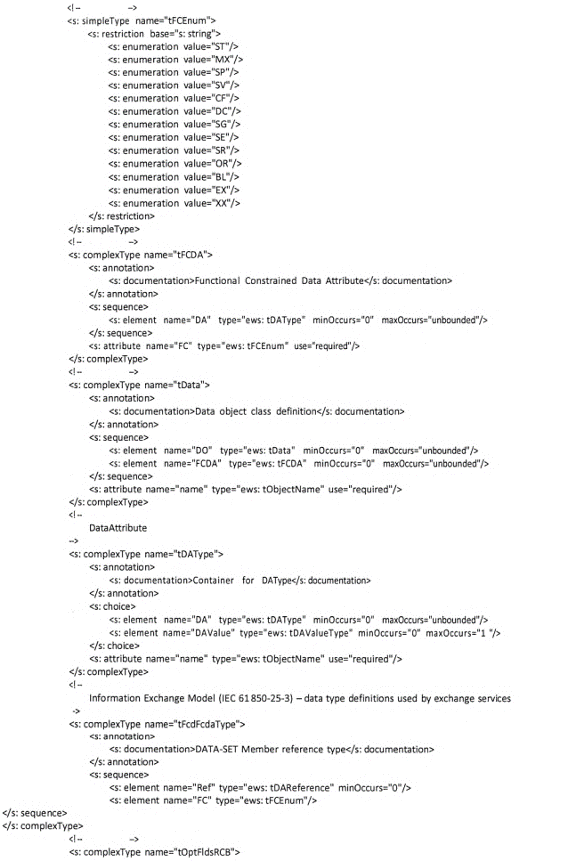

Các lớp đối tượng DATA

tData

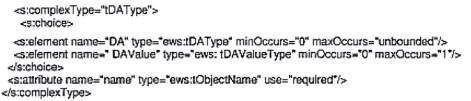

Lớp DATA-ATTRIBUTE

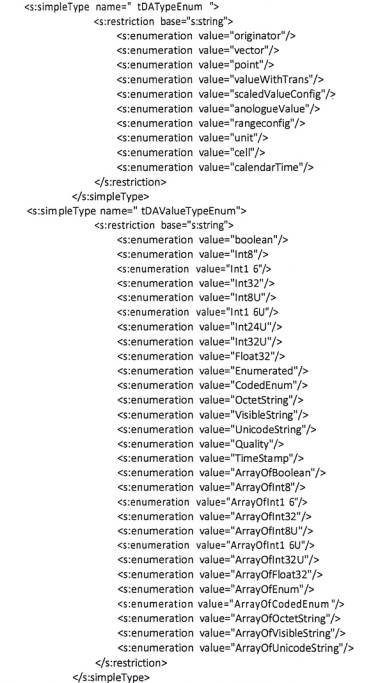

tDAType

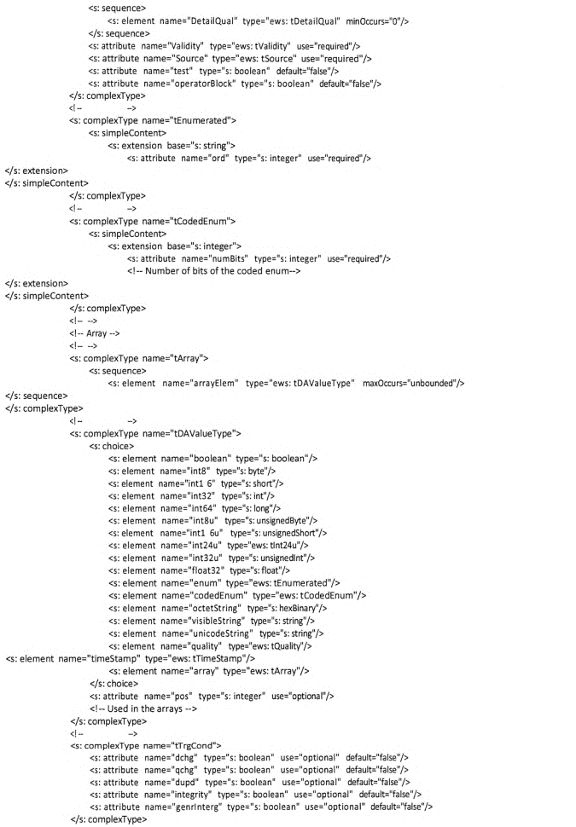

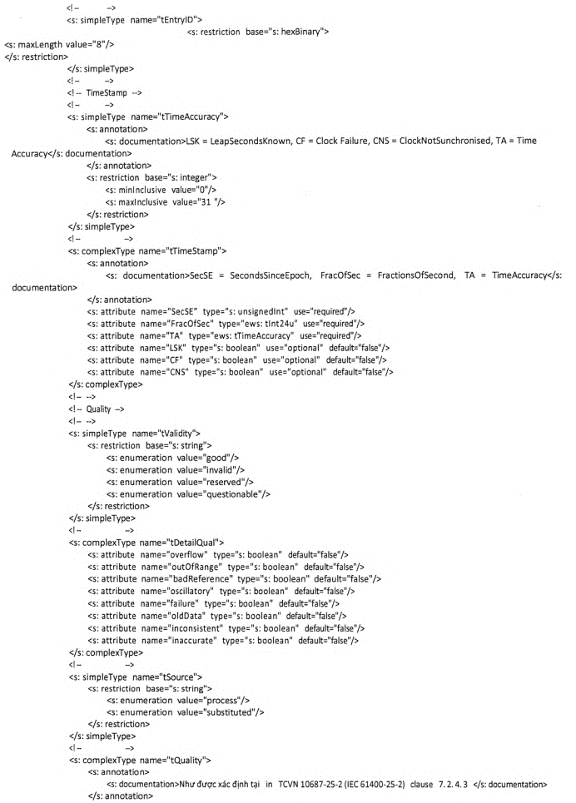

Các kiểu cơ bản, mảng, dấu thời gian và kiểu chất lượng

tDAValueType

TCVN 10687-25-2 (IEC 61400-25-2) lớp IM

IEC 61400-25-3 lớp IEM

IEC 61400-25-3 dịch vụ IEM

Ánh xạ đến các đối tượng và

Dịch vụ Web

SERVER

GetServerDirectory

GetServerDirectory

ASSOCIATION

Associate

Associate

Release

Release

Abort

Abort

Tên thẻ

Mô tả

GetServerDirectoryRequest

Một dịch vụ cho phép máy khách yêu cầu Danh sách tên của tất cả các thiết bị logic được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu.

UUID

Universal UniqueID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RF C4122.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định, ví dụ, các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

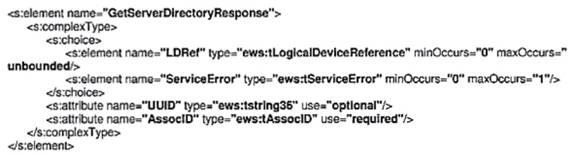

GetServerDirectoryResponse

Phản hồi của máy chủ đối với yêu cầu của máy khách trên danh sách các thiết bị logic được máy chủ lưu trữ.

LDRef

Tham chiếu đối tượng Thiết bị logic. Phần tử phải là một tên đường dẫn duy nhất của một thiết bị logic.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định, ví dụ, các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

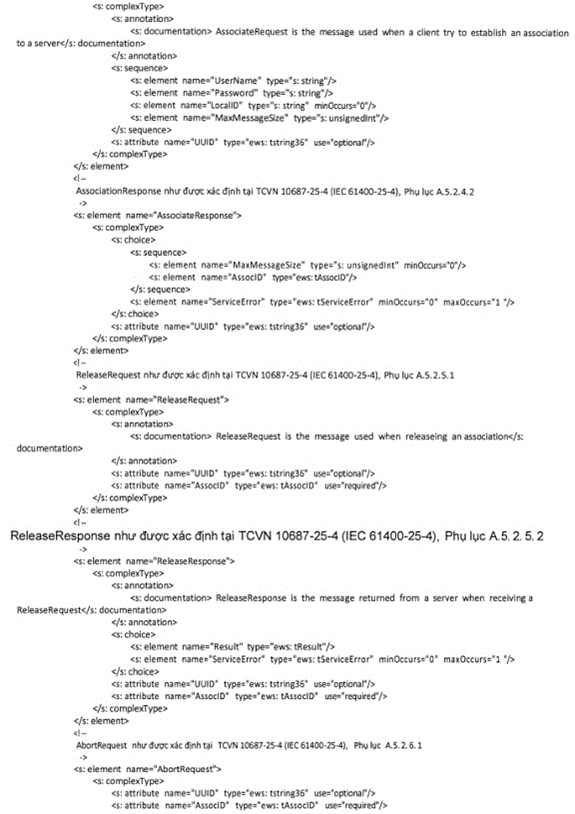

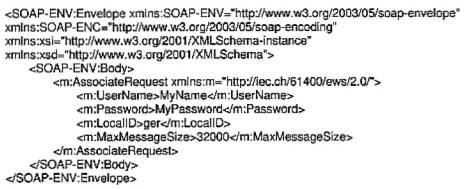

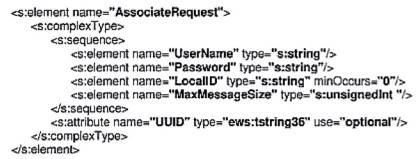

AssociateRequest

AssociateRequest phải là thông điệp đầu tiên được gửi khi thiết lập kết nối đến máy chủ. Điều này cho phép máy khách thiết lập các thuộc tính cho phiên và máy chủ để xác minh rằng các thuộc tính này được đặt thành giá trị phù hợp. Nếu máy khách cố gắng gửi bất kỳ thông điệp nào trước AssociateRequest, phản hồi phải là SOAP Fault với mã lỗi là: Client. MustAssociate, nhưng không có bất kỳ hạn chế nào về cách diễn đạt cụ thể của chuỗi lỗi. Nếu máy khách đã đăng nhập vào máy chủ và gửi AssociateRequest, AssociateResponse phải chứa ServiceError.

UserName

Máy chủ phải sử dụng UserName để xác định máy khách là người dùng đã đăng ký và nếu không thể thực hiện được điều này, máy chủ phải trả về lỗi trong AssociateResponse.

Password

Thuộc tính Mật khẩu phải được máy chủ sử dụng để xác minh rằng máy khách Yêu cầu được phép liên kết với hệ thống. Nếu xác minh mật khẩu bị từ chối, máy chủ phải trả về lỗi trong AssociateResponse.

Local ID

Thuộc tính ID cục bộ phải là tùy chọn và có thể được máy chủ sử dụng để phản hồi yêu cầu của máy khách để chọn, ví dụ, ngôn ngữ nào phải được sử dụng để hiển thị thông tin được yêu cầu. Nếu không cung cấp ID cục bộ, các lựa chọn mặc định được định nghĩa trong Nameplate phải được sử dụng. Nếu thuộc tính này được đặt thành giá trị không hợp lệ, máy chủ phải trả lời với một lỗi. Phạm vi hợp lệ của ID địa phương phải là mã ba chữ cái theo ISO 639-2.

MaxMessageSize

Số lượng octet tối đa mà máy khách có thể nhận được trong một tin nhắn phản hồi SOAP từ máy chủ.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22.

Tên thẻ

Mô tả

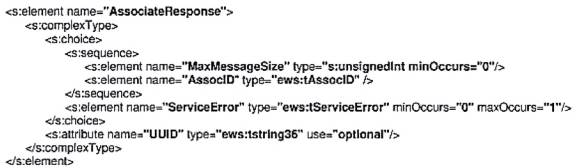

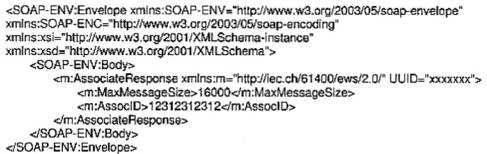

AssociateResponse

AssociateResponse phải là tin nhắn phản hồi của máy chủ khi nhận được AssociateRequest. Thông báo này chỉ chứa một lỗi tùy chọn và một ClientRequestHandle tùy chọn. Máy khách phải sử dụng AssociateResponse để xác minh rằng AssociateRequest đã được thực hiện thành công.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong phản hồi tin nhắn, máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

MaxMessageSize

Số lượng octet tối đa được gửi trong bất kỳ tin nhắn nào giữa máy khách và máy chủ. kích thước tin nhắn tối đa phải nhỏ hơn hoặc bằng MaxMessageSize được quy định trong AssociateRequest của máy khách.

UUID

Universal Unique ID được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

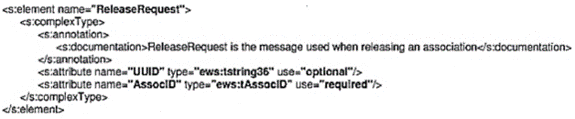

ReleaseRequest

ReleaseRequest là tin nhắn cuối cùng được gửi khi kết thúc phiên. Điều này cho phép máy khách chuẩn bị máy chủ để kết thúc phiên. Nếu một hoặc nhiều

đăng ký của máy khách đang chạy trên máy chủ tại thời điểm ReleaseRequest được chấp nhận, mã định danh AssocID được sử dụng để xác định chủ sở hữu đăng ký.

UUID

ID duy nhất toàn cầu được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết- máy khách cụ thể.

AssocID phải được sử dụng để xác định các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

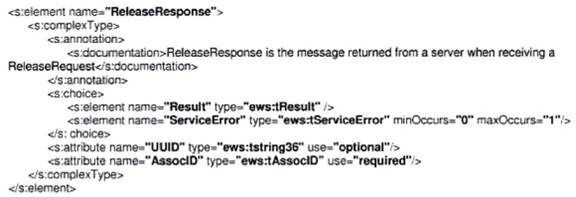

ReleaseResponse

ReleaseResponse phải là thông điệp phản hồi của máy chủ khi nhận được ReleaseRequest. Máy khách phải sử dụng ReleaseResponse để xác minh rằng ReleaseRequest đã được thực hiện thành công.

Result

Chuỗi kết quả đơn giản “Ok” nêu rõ yêu cầu Giải phóng đã được chấp nhận.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong tin nhắn phản hồi , máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

AbortRequest

Nếu máy khách phát hiện tình huống bất thường khiến việc trao đổi dịch vụ bị gián đoạn hoặc trong trường hợp máy chủ từ chối Giải phóng liên kết, máy khách có thể Hủy liên kết bằng dịch vụ "AbortRequest".

Máy chủ không thể từ chối dịch vụ này. Lỗi dịch vụ duy nhất được phép trong AbortResponse là "connection-lost" ("mất kết nối") có nghĩa là liên kết được xem là kết thúc từ góc độ máy chủ.

UUID

ID duy nhất toàn cầu được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết- máy khách cụ thể. AssocID phải được sử dụng để xác định, ví dụ, các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

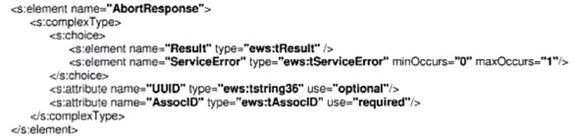

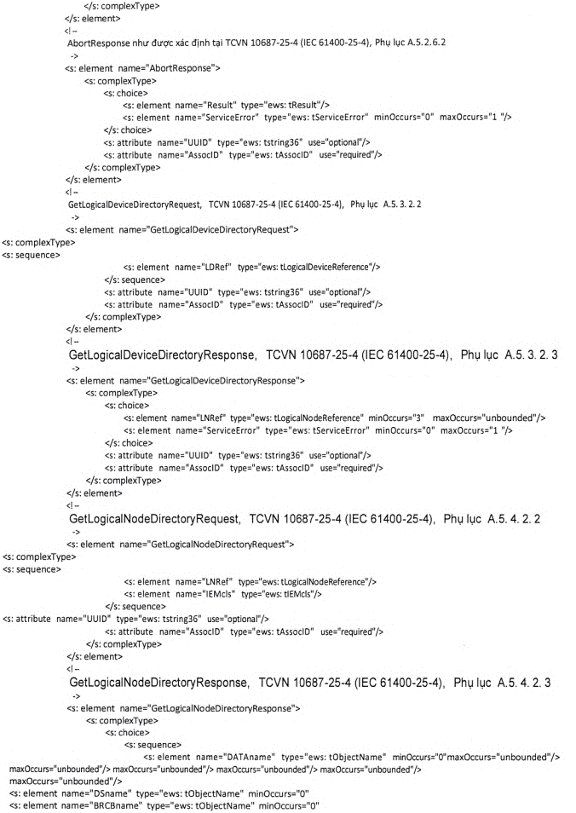

AbortResponse

Bất kỳ yêu cầu dịch vụ nào nhận được mã định danh liên kết không hợp lệ (không sử dụng) phải trả về lỗi dịch vụ "connection - lost" ("kết nối - mất"):

<s: enumeration value=' connection - lost" />

Về phía máy khách, việc nhận được lỗi dịch vụ "mất kết nối" phải được coi là mất liên lạc, do đó cần Yêu cầu kết nối mới để trao đổi dịch vụ với phía máy chủ.

Result

Chuỗi kết quả đơn giản “Ok” cho biết yêu cầu Giải phóng đã được chấp nhận.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong tin nhắn phản hồi, máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ các đăng ký và nhật ký đã thiết lập trên máy chủ.

TCVN 10687-25-2 (IEC 61400-25-2) lớp IM

TCVN 10687-25-3 (IEC 61400-25-3) lớp IEM

TCVN 10687-25-3 (IEC 61400-25-3) dịch vụ IEM

Ánh xạ đến các đối tượng và Dịch vụ Web

LOGICAL-DEVICE

GetLogical DeviceDirectory

GetLogical DeviceDirectory

Tên thẻ

Mô tả

GetLogical

DeviceDirectoryRequest

Một dịch vụ cho phép máy khách yêu cầu danh sách các tham chiếu đối tượng của tất cả các thiết bị logic được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu.

LDRef

Tham chiếu đối tượng Thiết bị logic. Phần tử này phải là một tên đường dẫn (path-name) duy nhất của một thiết bị logic.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

GetLogical

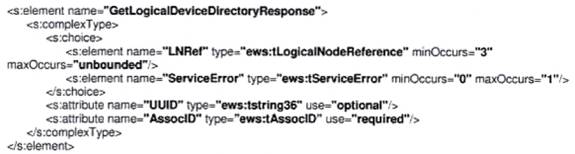

DeviceDirectoryResponse

Phản hồi của máy chủ cho yêu cầu của máy khách về danh sách tham chiếu đối tượng có trong các thiết bị logic.

LNRef

Tham chiếu đối tượng Logical Node. Phần tử phải là một tên đường dẫn duy nhất của một nút logic.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

TCVN 10687-25-2 (IEC 61400-25-2) lớp IM

TCVN 10687-25-3 (IEC 61400-25-3) lớp IEM

TCVN 10687-25-3 (IEC 61400-25-3)

dịch vụ IEM

Ánh xạ đến các đối tượng và Dịch vụ Web

LOGICAL-NODE

GetLogicalNodeDirectory

GetLogicalNodeDirectory

Tên thẻ

Mô tả

GetLogicalNodeDirectoryRequest

Một dịch vụ cho phép máy khách yêu cầu danh sách các tham chiếu đối tượng của tất cả các phiên bản của lớp được yêu cầu được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu.

LNRef

Tham chiếu đối tượng Logical Node. Phần tử phải là một tên đường dẫn duy nhất của một nút logic.

IEMcls

Liệt kê (“DATA”, “DATASET”, “BRCB”, “URCB”, “LCB”, “LOG”)

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

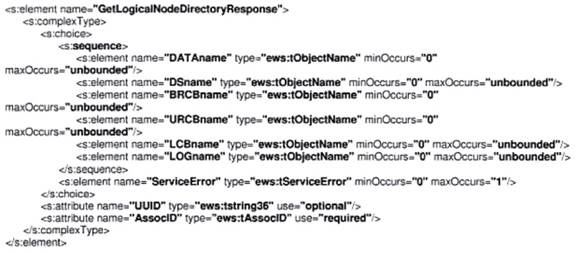

GetLogicalNodeDirectoryResponse

Phản hồi của máy chủ cho yêu cầu của máy khách về danh sách các tham chiếu đối tượng tới tất cả các thể hiện của một lớp có trong nút logic được định địa chỉ.

DATAName

Một phần tử xác định rõ ràng DATA (DỮ LIỆU) trong phạm vi của một nút logic.

DSName

Một phần tử xác định rõ ràng một Bộ dữ liệu trong phạm vi của một nút logic hoặc trong một liên kết máy khách-máy chủ.

BRCBName

Tên phần tử xác định rõ ràng BRCB trong phạm vi của một nút logic.

URCB Name

Tên phần tử xác định rõ ràng URCB trong phạm vi của một nút logic.

LCB Name

Tên phần tử xác định rõ ràng LCB trong phạm vi của một nút logic.

LOG Name

Tên phần tử xác định rõ ràng LOG trong phạm vi của một nút logic.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu đă bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

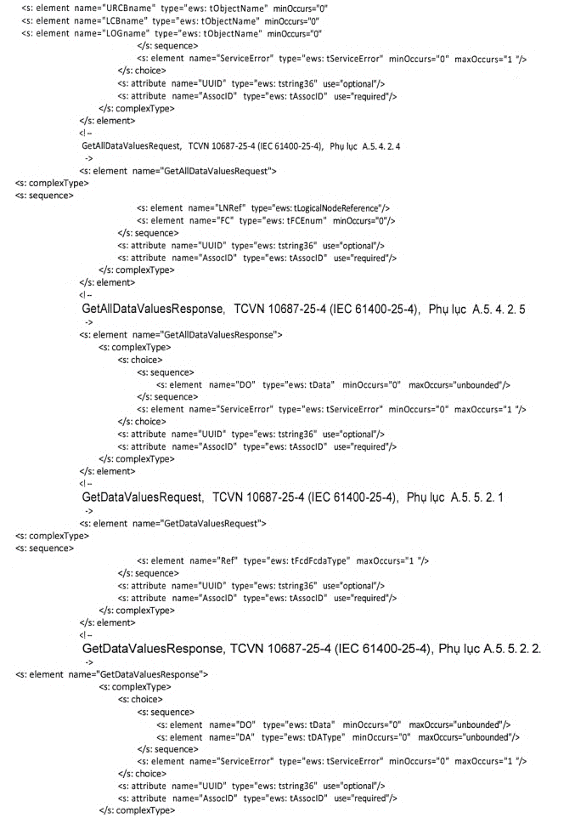

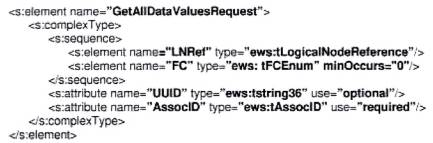

GetAllDataValuesRequest

Một máy khách phải sử dụng dịch vụ GetAllDataValues để iấy tất cả các giá trị DataAttribute

(có cùng ràng buộc chức năng) của tất cả dữ liệu được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu bởi nút logic được tham chiếu

LNRef

Tham chiếu đối tượng Logical Node. Phần tử này phải là tên đường dẫn duy nhất của một nút logic.

FC

Chèn ràng buộc chức năng để lọc phản hồi (ST, MX, SP, SV, CF, DC, SG, SE, SR, OR, BL, EX).

UUID

ID duy nhất toàn cầu được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết- máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

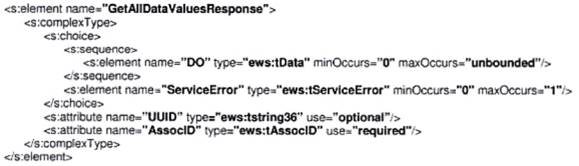

GetAllDataValuesResponse

Phản hồi của máy chủ cho yêu cầu của máy khách nhằm truy xuất tất cả các giá trị DataAttribute (có cùng Ràng buộc chức năng).

DO

Danh sách các đối tượng dữ liệu bên trong nút logic. Nếu bộ lọc FC được gửi trong Yêu cầu, chỉ ràng buộc chức năng Yêu cầu phải được trả về trong phản hồi.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong phản hồi tin nhắn, máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một mã định danh dịch vụ duy nhất cho một mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định các đăng ký và nhật ký đã thiết lập trên máy chủ.

TCVN 10687-25-2 (IEC 61400-25-2) Lớp IM

TCVN 10687-25-3 (IEC 61400-25-3) lớp IEM

TCVN 10687-25-3 (IEC 61400-25-3) dịch vụ IEM

Ánh xa đến các đối tượng và Dịch vụ Web

DATA

tData

GetDataValues

GetDataValues

SetDataValues

SetDATAValues

GetDataDirectory

GetDataDirectory

GetDataDefinition

GetDataDefinition

Tên thẻ

Mô tả

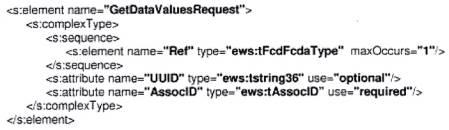

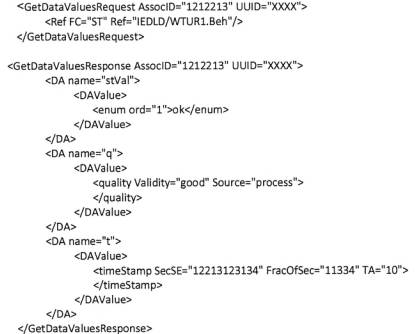

GetDataValuesRequest

Truy xuất các giá trị của DataAttributes của DATA (DỮ LIỆU) được tham chiếu được hiển thị và do đó có thể truy cập được đối với máy khách thông qua Logical - Node được tham chiếu.

Ref

Tham số Tham chiếu phải xác định dữ liệu bị ràng buộc chức năng (FCD) hoặc thuộc tính dữ liệu bị ràng buộc chức năng (FCDA) của DATA có giá trị DataAttribute cần đọc. Tham chiếu phải là FCD hoặc FCDA.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

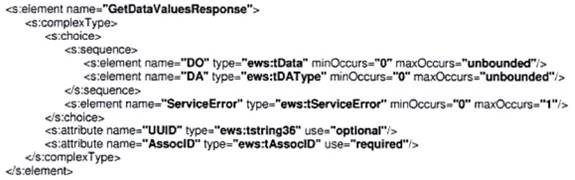

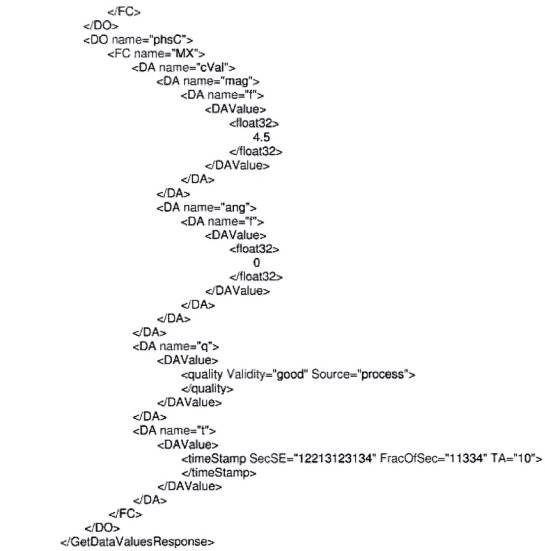

GetDataValuesResponse

Một máy khách phải sử dụng dịch vụ GetDataValue để lấy giá trị của DataAttributes của DỮ LIỆU được tham chiếu được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu bởi tham chiếu LOGICAL-NODE.

DO

Danh sách các đối tượng dữ liệu bên trong dữ liệu. Chỉ có ràng buộc chức năng (FC) được yêu cầu phải được trả về trong phản hồi.

DA

Danh sách các thuộc tính dữ liệu bên trong dữ liệu có ràng buộc chức năng (FC) được yêu cầu.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong phản hồi tin nhắn, máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một mã định danh dịch vụ duy nhất cho một Mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

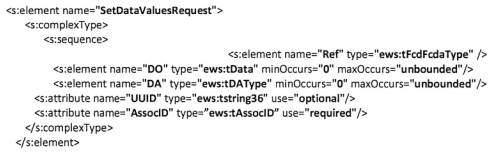

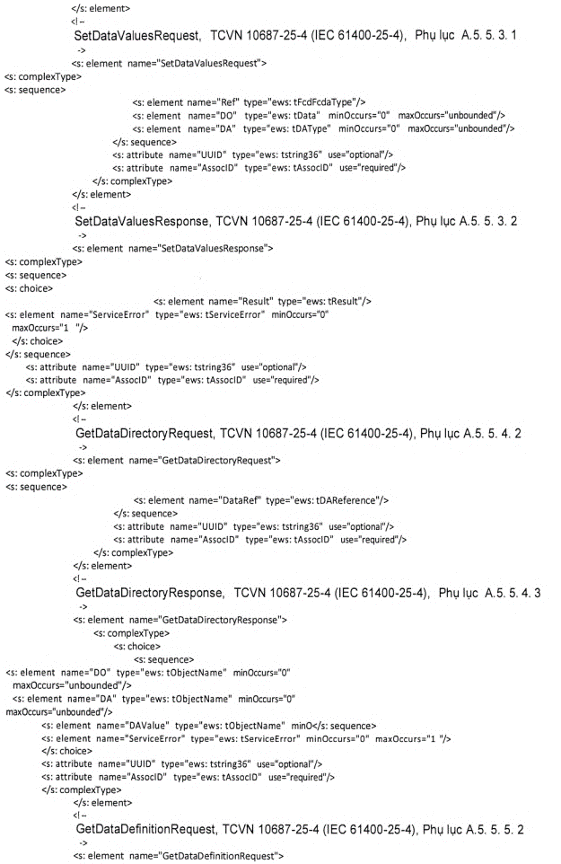

SetDATAValues Request

Một máy khách phải sử dụng dịch vụ SetDATAValues để thiết lập giá trị của DataAttributes của DATA được tham chiếu được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu bởi LOGICAL-NODE được tham chiếu.

Ref

Tham số Tham chiếu phải xác định dữ liệu bị ràng buộc chức năng (FCD) hoặc thuộc tính dữ liệu bị ràng buộc chức năng (FCDA) của DATA có giá trị DataAttribute cần ghi. Tham chiếu phải là FCD hoặc FCDA.

DO

Danh sách các đối tượng dữ liệu có giá trị được gửi tới máy chủ.

DA

Danh sách các thuộc tính dữ liệu có giá trị được gửi tới máy chủ.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

SetDataValuesResponse

Phản hồi của máy chủ cho máy khách Yêu cầu dịch vụ SetDATAValues để đặt giá trị của DataAttributes của DATA được tham chiếu được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu bởi LOGICAL-NODE được tham chiếu.

Result

Chuỗi kết quả đơn giản “Ok” nêu rõ yêu cầu SetDATAValues đã được chấp nhận.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

Assoc ID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

GetDataDirectoryRequest

Máy khách phải sử dụng dịch vụ GetDataDirectory để truy xuất danh sách tất cả DataAttributeNames của DỮ LIỆU được tham chiếu được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu thông qua LOGICAL-NODE được tham chiếu.

DATARef

Tham số DATAReference phải chứa ObjectReference của DATA. ObjectReference phải là DataRef.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể.

AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

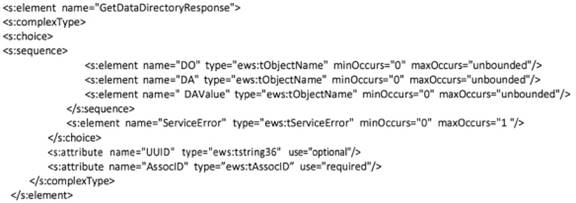

GetDataDirectoryResponse

Phản hồi của máy chủ cho máy khách yêu cầu dịch vụ GetDataDirectory để truy xuất danh sách tất cả DataAttributeNames của DỮ LIỆU được tham chiếu được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu thông qua LOGICAL-NODE được tham chiếu.

DO

Thuộc tính DO phải xác định rõ ràng một DỮ LIỆU trong phạm vi của một LOGICAL-NODE.

DA

Tham số DataAttributeName phải chứa tên của thuộc tính dữ liệu của cấp dữ liệu được yêu cầu

DAValue

Tham số DAValue phải chứa tên của loại cơ bản của mức dữ liệu được yêu cầu

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đỏ trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

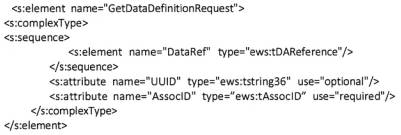

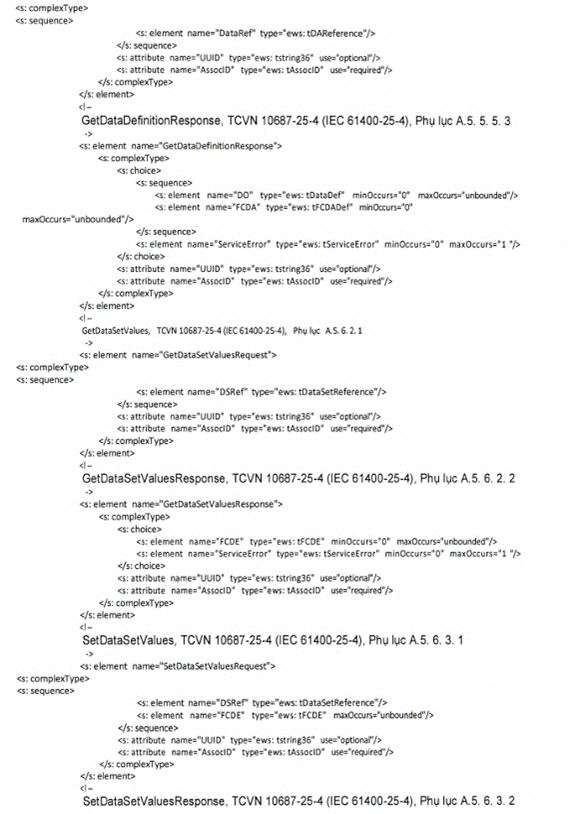

GetDataDefinitionRequest

A Client shall use the GetDataDefinition service to retrieve the complete list of all DataAttribute definitions of the referenced DATA made visible and thus accessible to the requesting client by the referenced LOGICAL-NODE.

DATARef

The parameter DataReference shall contain the ObjectReference of the DATA. The ObjectReference shall be DataRef.

UUID

Universal Unique ID is used as a unique service identification for a request/response relationship. The UUID details shall be as specified in RFC 4122.

Assoc ID

AssocID is used to identify the association originator - the specific client. The AssocID shall be used to identify e.g. established subscriptions and loggings on the server.

Tên thẻ

Mô tả

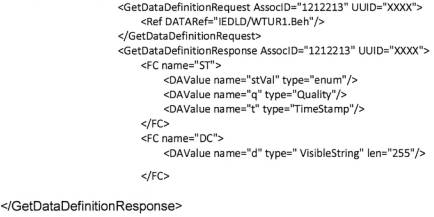

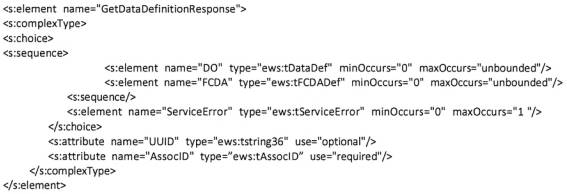

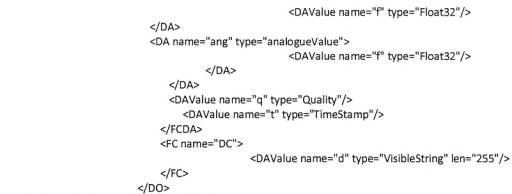

GetDataDefinitionResponse

Phản hồi của máy chủ cho máy khách yêu cầu dịch vụ GetDataDefinition với danh sách đầy đủ tất cả các định nghĩa DataAttribute của DỮ LIỆU được tham chiếu, được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu thông qua LOGICAL-NODE được tham chiếu.

DO

Thuộc tính DO phải xác định rõ ràng DATA trong phạm vi của LOGICAL-NODE.

FCDA

Tham số FCDA phải chứa tên của thuộc tính dữ liệu của mức dữ liệu được yêu cầu

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

TCVN 10687-25-2 (IEC 61400-25-2) lớp IM

TCVN 10687-25-3 (IEC 61400-25-3) lớp IEM

TCVN 10687-25-3 (IEC 61400-25-3) dịch vụ IEM

Ánh xạ đến các đối tượng và Dịch vụ Web

DATA-SET

GetDataSetValues

GetDataSetValues

SetDATASetValues

SetDATASetValues

Create DATASet

Create DATASet

DeleteDataSet

DeleteDATASet

GetDataSetD i recto ry

GetDataSetD i recto ry

Tên thẻ

Mô tả

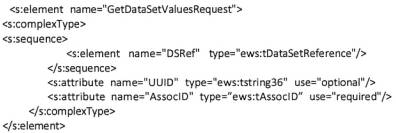

GetDataSetValuesRequest

Máy khách phải sử dụng dịch vụ Lấy giá trị tập dữ liệu để truy xuất các giá trị của tất cả các Thuộc tính dữ liệu được tham chiếu được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu thông qua DATA-SE T được tham chiếu.

DSRef

Thuộc tính DSRef phải là tên đường dẫn duy nhất của một thể hiện của DATA-SE T.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122.

Assoc ID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

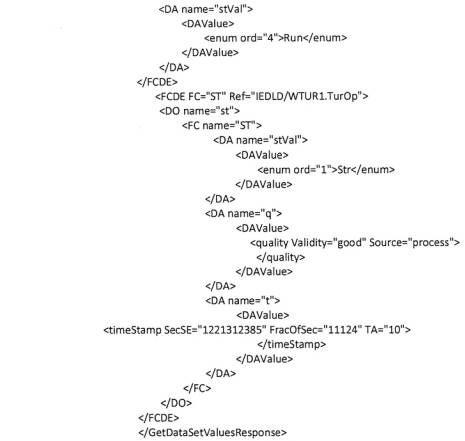

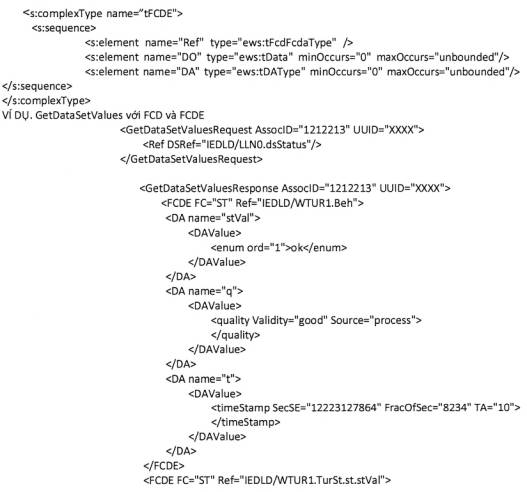

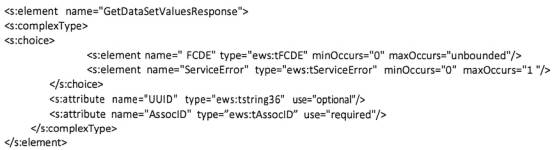

GetDataSetValuesResponse

Phản hồi của máy chủ cho máy khách yêu cầu dịch vụ GetDataSetValues với các giá trị của tất cả DataAttribute được tham chiếu được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu thông qua DATA-SET được tham chiếu.

FCDE

Kiểu tham chiếu Giá trị từ FCDE có trong tập dữ liệu

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

SetDATASetValues Request

Máy khách phải sử dụng dịch vụ SetDataSetValues để đặt giá trị của DataAttributes của DATA (DỮ LIỆU) được tham chiếu, được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu thông qua DATA-SET được tham chiếu.

DSRef

Thuộc tính DSRet phải là tên đường dẫn duy nhất của một thể hiện của DATA-SET.

FCDE

Tham chiếu kiểu Giá trị từ DataRef có trong kiểu tFCDE.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

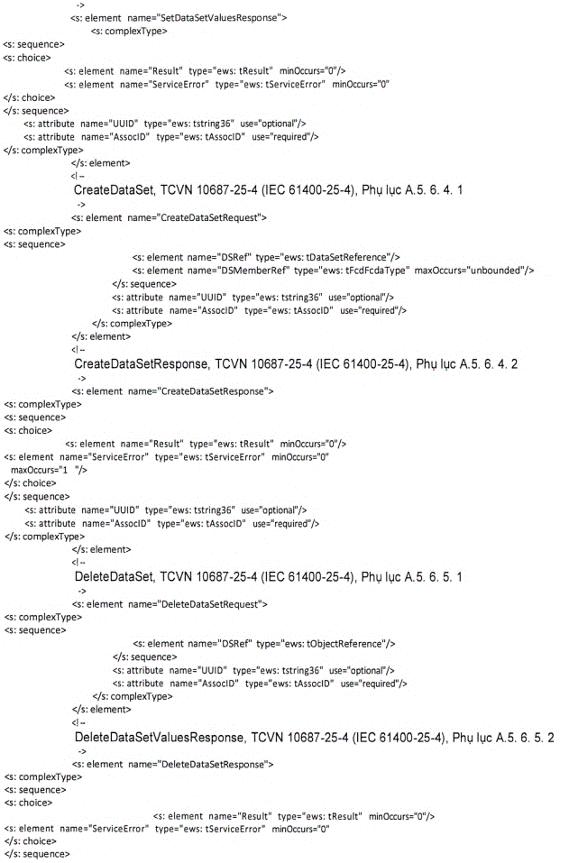

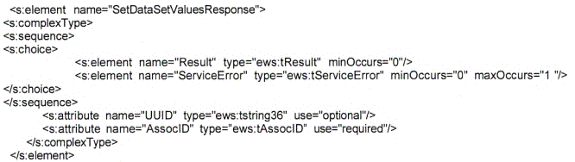

SetDATASetValues Response

Phản hồi của máy chủ cho máy khách yêu cầu dịch vụ SetDataValue bằng cách đặt giá trị của DataAttributes của DỮ LIỆU được tham chiếu, được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu thông qua DATA-SET được tham chiếu.

Result

Chuỗi kết quả đơn giản “Ok” cho biết yêu cầu SetValue đã được chấp nhận.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

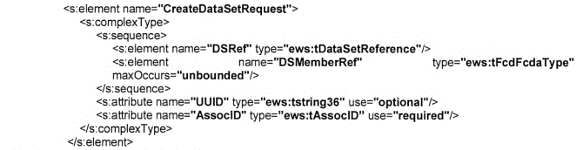

Create

DataSetRequest

Máy khách phải sử dụng dịch vụ Tạo Bộ dữ liệu để yêu cầu máy chủ tạo một DATA- SET (Bộ DỮ LIỆU) có danh sách các thành viên được xác định bằng dữ liệu bị ràng buộc chức năng (FCD) hoặc thuộc tính dữ liệu bị ràng buộc chức năng (FCDA) được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu.

DSRef

Thuộc tính DSRef phải là tên đường dẫn duy nhất của một thể hiện của DATA- SET.

DSMemberRef

Thuộc tính DSMemberRef phải xác định dữ liệu bị ràng buộc chức năng (FCD) hoặc thuộc tính dữ liệu bị ràng buộc chức năng (FCDA) của DATA.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

Create DataSetResponse

Phản hồi của máy chủ cho máy khách yêu cầu dịch vụ CreateDataSet bằng cách tạo một DATA-SET có danh sách các thành viên được xác định bằng dữ liệu bị ràng buộc chức năng (FCD) hoặc thuộc tính dữ liệu bị ràng buộc chức năng (FCDA) được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu.

Result

Chuỗi kết quả đơn giản “Ok” cho biết yêu cầu CreateDataSet đã được chấp nhận.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong responsemessage, máy khách phải cho rằng yêu cầu bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

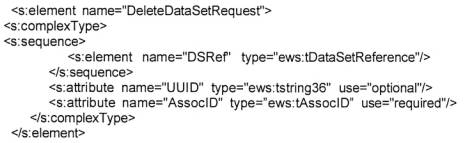

DeleteDATASetRequest

Máy khách phải sử dụng dịch vụ Delete DATASet (Xóa Bộ dữ liệu) để yêu cầu máy chủ xóa DATA- SET (Bộ dữ liệu) được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu.

DSRef

Thuộc tính DSRef phải là tên đường dẫn duy nhất của một thể hiện của DATASET.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

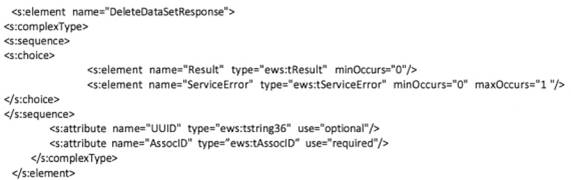

DeleteDATASetResponse

Phản hồi của máy chủ cho máy khách yêu cầu dịch vụ Delete DATASet (Xóa tập dữ liệu) bằng cách xóa một DATA- SET (TẬP DỮ LIỆU) được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu.

Result

Chuỗi kết quả đơn giản “Ok” cho biết yêu cầu SetValue đã được chấp nhận.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

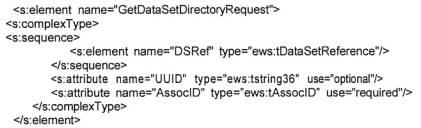

GetDataSetDirectoryRequest

Máy khách phải sử dụng dịch vụ GetDataSetDirectory để lấy danh sách các Object- References (Tham chiếu Đối tượng) của tất cả các thành viên Bộ dữ liệu được tham chiếu bởi DATA - SET (Bộ dữ liệu), được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu.

DSRef

Thuộc tính DSRef phải là tên đường dẫn duy nhất của một thể hiện của DATA-SET.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

GetDataSetDirectoryResponse

Phản hồi của máy chủ cho máy khách yêu cầu dịch vụ GetDataSetDirectory bằng cách cung cấp danh sách ObjectReferences của tất cả các thành viên tập dữ liệu được DATA-SET tham chiếu, được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu.

DSMemberRef

Thuộc tính DSMemberRef phải xác định dữ liệu bị ràng buộc chức năng (FCD) hoặc thuộc tính dữ liệu bị ràng buộc chức năng (FCDA) của DATA.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

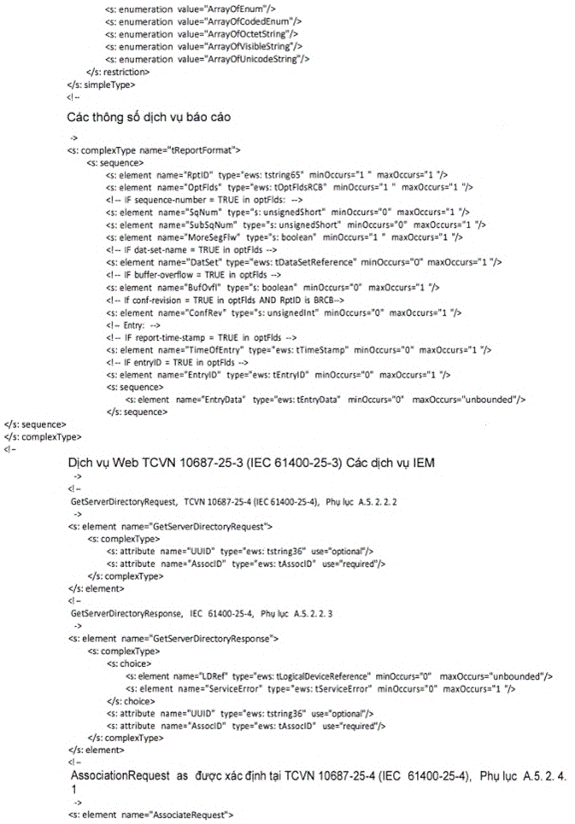

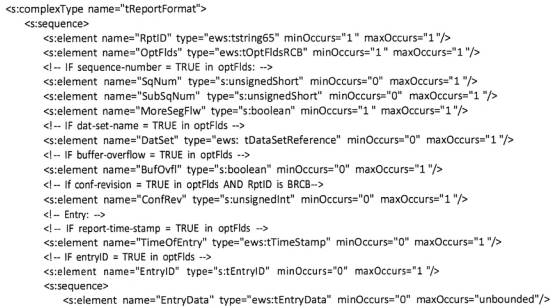

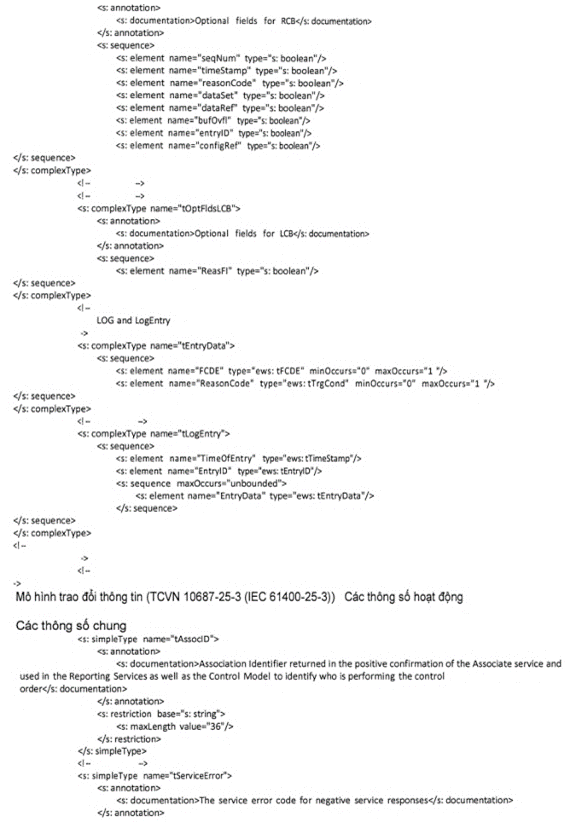

tReportFormat

Dịch vụ ReportFormat phải chỉ định thông tin cần đưa vào báo cáo.

RptID

Thuộc tính RptID phải là ID báo cáo do máy khách chỉ định của BRCB đã gây ra việc tạo báo cáo. Nếu giá trị ID báo cáo của BRCB là NULL, thì tham chiếu của BRCB phải được báo cáo là ID báo cáo.

OptFIds

Thuộc tính OptFId phải là các trường tùy chọn do máy khách chỉ định để đưa vào báo cáo do BRCB này ban hành.

SqNum

Thuộc tính SqNum phải chỉ định số thứ tự cho mỗi BRCB có báo cáo cho phép được đặt thành TRUE, số này phải được BRCB tăng lên cho mỗi báo cáo được tạo và gửi đi. Việc tăng lên phải diễn ra sau khi BRCB đã Định dạng báo cáo và Yêu cầu truyền. Báo cáo đầu tiên sau khi thiết lập cho phép báo cáo được đặt thành TRUE phải chứa số thứ tự 0. Số thứ tự phải quay vòng về 0 khi đạt giá trị tối đa. Số thứ tự phải được đưa vào báo cáo nếu các trường tùy chọn đưa vào thuộc tính báo cáo (OptFIds) của BRCB bao gồm số thứ tự (= TRUE); nếu không, nó phải bị bỏ qua.

SubSqNum

Trong trường hợp báo cáo dài không vừa với một tin nhắn, một báo cáo riêng lẻ phải được chia thành các báo cáo con. Mỗi phân đoạn - của một báo cáo - phải được đánh số bởi cùng một số thứ tự và một SubSqNum duy nhất. BRCB phải duy trì một số thứ tự con cho mỗi báo cáo. Số này phải được tăng lên cho mỗi báo cáo con được tạo và gửi dựa trên phiên bản kiểm soát báo cáo. Việc tăng lên phải xảy ra sau khi máy chủ đã Định dạng các báo cáo con và xếp hàng đợi báo cáo con để truyền. Báo cáo con đầu tiên của báo cáo phải có số thứ tự con bằng không. Số thứ tự con phải quay vòng về 0 sau khi tất cả các báo cáo con của một báo cáo cụ thể đã được xếp hàng đợi. Số thứ tự con phải được bao gồm trong báo cáo nếu các trường tùy chọn để bao gồm trong thuộc tính báo cáo (OptFIds) của BRCB bao gồm số thứ tự (=TRUE); nếu không, nó phải bị bỏ qua.

MoreSegFlw

Tham số MoreSeg ments Follow cho biết có nhiều phân đoạn báo cáo có cùng số thứ tự theo sau.

DatSet

Tham số DatSet phải được lấy từ thuộc tính tương ứng trong BRCB.

BufOvfl

Tham số BufOvfl phải chỉ ra cho máy khách rằng các mục nhập trong bộ đệm có thể đã bị mất. Việc phát hiện mất thông tin có thể xảy ra khi máy khách yêu cầu đồng bộ lại với mục nhập không tồn tại hoặc với mục nhập đầu tiên trong hàng.

ConfRev

Thuộc tính ConfRev phải biểu thị số lần cấu hình của DATA-SET được DatSet tham chiếu đã bị thay đổi.

TimeOfEntry

Thuộc tính TimeOfEntry phải là thời điểm mà thông báo sự kiện nội bộ được nhận bởi bộ xử lý báo cáo. Giá trị này được gán cho một EntryID cụ thể cũng được gán tại thời điểm nhận thông báo nội bộ.

EntryID

Giá trị của EntryID, trả về trong phản hồi GetBRCB Values phải được xác định như sau:

- Khi trạng thái BRCB là RptEna= FALSE: GetBRCBValues phải trả về giá trị EntryID biểu thị mục nhập cuối cùng (tức là mục nhập mới nhất) được nhập vào bộ đệm.

- Khi BRCB RptEna=TRUE: Giá trị của EntryID, được trả về trong một

Phản hồi GetBRCBValues phải là EntryID của EntryID cuối cùng được định dạng và xếp hàng để truyền.

Giá trị EntryID toàn số không (0) được dành riêng để chỉ ra bộ đệm trống, không có EntryID nào được báo cáo phải có giá trị bằng không (0).

EntryData

Tham số EntryDATA phải chứa tham chiếu dữ liệu, giá trị và Mã lý do của một thành viên trong DATA-SET phải được đưa vào báo cáo. Giá trị phải bao gồm giá trị của tất cả các thuộc tính Data của thành viên trong DATA-SET.

Tên thẻ

Mô tả

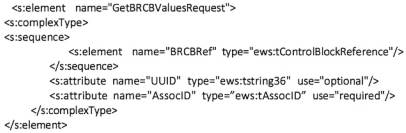

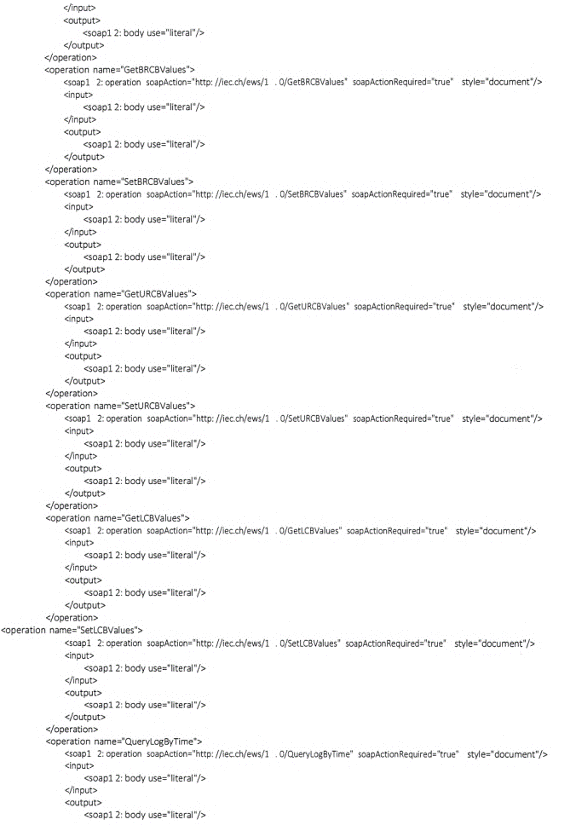

GetBRCBValuesRequest

Máy khách phải sử dụng dịch vụ Lấy giá trị RGB để lấy các giá trị thuộc tính của BRCB được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu thông qua LOGICAL-NODE được tham chiếu.

BRCB Ref

Thuộc tính BRCB Ref phải là tên đường dẫn duy nhất của BRCB.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

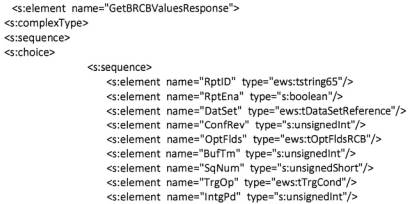

Tên thẻ

Mô tả

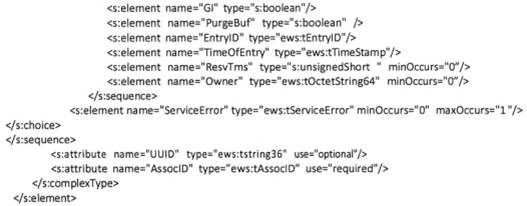

PurgeBuf

Thuộc tính PurgeBuf phải chỉ ra yêu cầu loại bỏ các sự kiện đệm. Sau khi đặt thành TRUE, BRCB phải loại bỏ tất cả các sự kiện đệm chưa được gửi đến máy khách. Sau khi loại bỏ các sự kiện đệm, thuộc tính này phải tự động được BRCB đặt thành FALSE.

EntryID

Giá trị của EntryID, được trả về trong phản hồi GetBRCBValues phải được xác định như sau:

Khi trạng thái BRCB là RptEna=FALSE: GetBRCBValues phải trả về giá trị EntryID biểu thị mục nhập cuối cùng (tức là mục nhập mới nhất) đã được nhập vào bộ đệm.

Khi BRCB RptEna=TRUE: Giá trị của EntryID, được trả về trong phản hồi GetBRCBValues, phải là EntryID của EntryID cuối cùng được định dạng và xếp hàng để truyền.

Giá trị EntryID toàn số không (0) được dành riêng để chỉ ra bộ đệm trống, không có EntryID nào được báo cáo phải có giá trị là không (0).

TimeOfEntry

Thuộc tính TimeOfEntry phải là thời điểm thông báo sự kiện nội bộ được trình xử lý báo cáo nhận được. Giá trị này được gán cho một EntryID cụ thể cũng được gán tại thời điểm nhận thông báo nội bộ.

ResvTms

Thời gian đặt chỗ. Nó chỉ định thời gian đặt chỗ của khối điều khiển nếu liên kết bị mất. Sintax của nó được định nghĩa trong 17.2.2.17 của IEC 61850-7-2:2010.

Owner

Xác định máy khách sở hữu phiên bản khối điều khiển.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

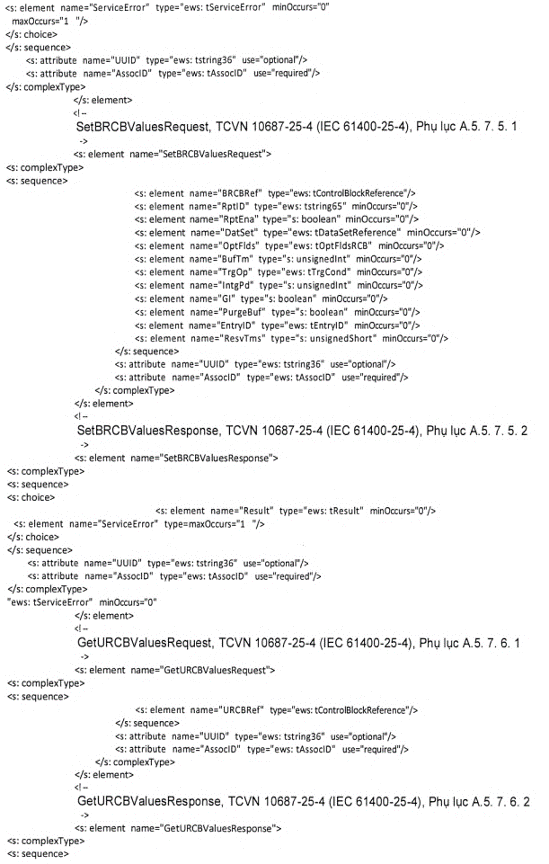

SetBRCBValuesRequest

Máy khách phải sử dụng dịch vụ SetBRCB Values để thiết lập các giá trị thuộc tính của BRCB được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu thông qua LOGICAL-NODE được tham chiếu.

BRCB Ref

Thuộc tính BRCB Ref phải là tên đường dẫn duy nhất của BRCB.

RptID

Thuộc tính RptID phải là mã xác thực ID báo cáo do máy khách chỉ định của BRCB đã tạo ra báo cáo. Nếu giá trị mã xác nhận ID báo cáo của BRCB là NULL thì tham chiếu của BRCB phải được báo cáo dưới dạng mã xác thực ID báo cáo.

RptEna

Thuộc tính RptEna phải được sử dụng để kiểm soát và chỉ ra trạng thái hiện tại của BRCB.

DatSet

Thuộc tính DatSet phải chỉ định ObjectReference của DATA-SET đang được theo dõi và giá trị của các thành viên của DATA-SET (một, một tập hợp con hoặc tất cả) phải được báo cáo.

OptFIds

Thuộc tính OptFIds phải là trường tùy chọn do máy khách chỉ định để đưa vào báo cáo do BRCB này phát hành.

BufTm

Thuộc tính BufTm phải chỉ định khoảng thời gian tính bằng mili giây để lưu vào bộ đệm các thông báo nội bộ do thay đổi dữ liệu (dchg), thay đổi chất lượng (qchg), cập nhật dữ liệu (dupd) bởi BRCB để đưa vào một báo cáo duy nhất.

TrgOp

Thuộc tính TrgOps phải chỉ định điều kiện kích hoạt s phải được BRCB này giám sát. Các giá trị sau được xác định:

- thay đổi dữ liệu (dchg)

- thay đổi chất lượng (sthg)

- cập nhật dữ liệu (dupd)

- tính toàn vẹn

- truy vấn chung

IntgPd

Nếu TrgOps bao gồm cài đặt biểu thị tính toàn vẹn thì thuộc tính IntgPd phải chỉ ra khoảng thời gian tính bằng mili giây được sử dụng để tạo báo cáo tính toàn vẹn. Báo cáo về tính toàn vẹn phải báo cáo giá trị của tất cả các thành viên của DATA-SET có liên quan. BufTm phải không có hiệu lực Khi thay đổi này đưa ra một báo cáo.

GI

Thuộc tính GI phải chỉ ra yêu cầu bắt đầu quá trình truy vấn tổng quát.

Sau khi thiết lập thành TRUE, BRCB phải bắt đầu quá trình truy vấn tổng quát. Sau khi bắt đầu cuộc truy vấn tổng quát, thuộc tính này phải được BRCB tự động đạt thanh FALSE

PurgeBuf

Thuộc tính PurgeBuf phải chỉ ra yêu cầu loại bỏ các sự kiện được lưu vào bộ đệm. Sau khi được đặt thành TRUE, BRCB phải loại bỏ tất cả các sự kiện được lưu vào bộ đệm chưa được gửi đến máy khách. Sau khi loại bỏ các sự kiện được lưu vào bộ đệm, thuộc tính này phải được BRCB tự động đặt thành FALSE.

EntryID

Giá trị của EntryID, được trả về trong phản hồi GetBRCBValues phải được xác định như sau:

- Khi trạng thái BRCB là RptEna=FALSE: GetBRCBValues phải trả về giá trị EntryID đại diện cho mục nhập cuối cùng (tức là mới nhất) đã được nhập vào bộ đệm.

- Khi BRCB RptEna=TRUE: Giá trị của EntryID được trả về trong phản hồi GetBRCBValues phải là EntryID của EntryID cuối cùng được định dạng và xếp hàng để truyền.

Giá trị EntryID toàn số 0 (0) được dành riêng để biểu thị bộ đệm trống, không có EntryID nào được báo cáo phải có giá trị bằng 0 (0).

ResvTms

Thời gian đặt chỗ. Máy khách có thể sửa đổi thời gian đặt trước đã định cấu hình bằng cách ghi một giá trị dương hoặc nó có thể Giải phóng việc ghi đặt chỗ bằng 0 (0) cho thuộc tính này.

UUID

ID duy nhất toàn cầu được sử dụng làm thông tin nhận dạng dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải như được quy định trong RFC 41 22.

AssocID

PGSID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. PGSID phải được sử dụng để xác định, ví dụ, đăng ký và hồ sơ được thiết lập trên máy chủ.

Tên thẻ

Mô tả

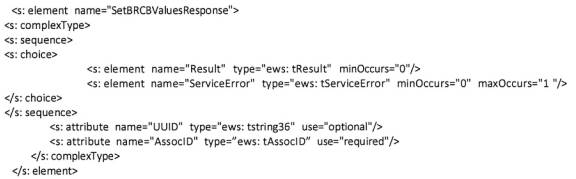

SetB RCBValuesResponse

Phản hồi của máy chủ cho máy khách yêu cầu dịch vụ SetBRCBValues bằng cách thiết lập các giá trị thuộc tính của BRCB được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu thông qua LOGICAL-NODE được tham chiếu.

Result

Chuỗi kết quả đơn giản “Ok” nêu rõ yêu cầu SetBRCBValues đã được chấp nhận.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu đã bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

GetURCB ValuesRequest

Máy khách phải sử dụng dịch vụ GetURCBValues để truy xuất các giá trị thuộc tính của URCB được hiển thị và do đó có thể truy cập được đối với máy khách Yêu cầu thông qua LOGICAL-NODE được tham chiếu.

URCBRef

Thuộc tính URCBRef phải là tên đường dẫn duy nhất của URCB.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ Yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 41 22.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

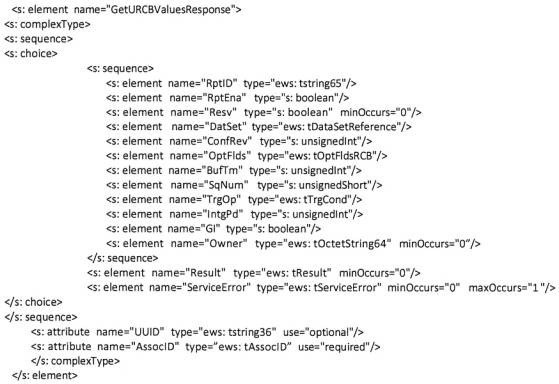

GetURCBValuesResponse

Phản hồi của máy chủ cho máy khách yêu cầu dịch vụ GetURCBValues bằng cách cung cấp các giá trị thuộc tính của URCB được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu thông qua LOGICAL-NODE được tham chiếu.

RptID

Thuộc tính RptID phải là định danh báo cáo do máy khách chỉ định của BRCB đã gây ra việc tạo báo cáo. Nếu giá trị định danh báo cáo của BRCB là NULL, thì tham chiếu của BRCB phải được báo cáo là định danh báo cáo.

RptEna

Thuộc tính RptEna phải được sử dụng để kiểm soát và chỉ ra trạng thái hiện tại của BRCB.

Resv

Thuộc tính Resv (nếu được đặt thành TRUE) phải chỉ ra rằng URCB hiện được dành riêng cho máy khách đã đặt giá trị thành TRUE. Các máy khách khác phải không được phép đặt bất kỳ thuộc tính nào của URCB đó.

DatSet

Thuộc tính DatSet phải chỉ định ObjectReference của DATA-SET đang được giám sát và các giá trị của các thành viên trong DATA-SET (một, một tập hợp con hoặc tất cả) phải được báo cáo..

Tên thẻ

Mô tả

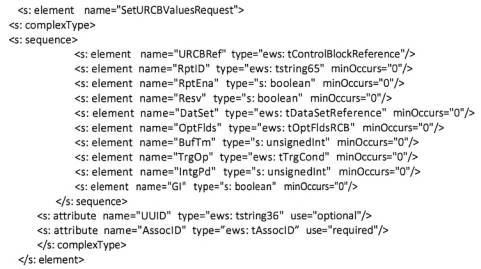

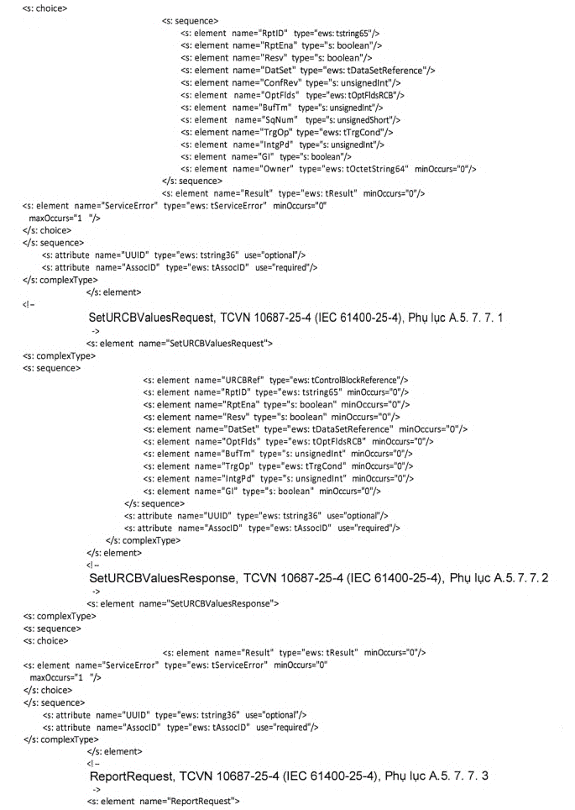

SetURCBValuesRequest

Máy khách phải sử dụng dịch vụ SetURCBValues để thiết lập các giá trị thuộc tính của URCB được hiển thị và do đó có thể được máy khách yêu cầu truy cập thông qua LOGICAL-NODE được tham chiếu.

URCBRef

Thuộc tính URCBRef phải là tên đường dẫn duy nhất của URCB.

RptID

Thuộc tính RptID phải là định danh báo cáo do máy khách chỉ định của BRCB đã gây ra việc tạo báo cáo. Nếu giá trị định danh báo cáo của BRCB là NULL, thì tham chiếu của BRCB phải được báo cáo là định danh báo cáo.

RptEna

Thuộc tính RptEna (nếu được đặt thành TRUE) phải chỉ ra rằng URCB hiện đang được bật để báo cáo các giá trị của DATA-SET. Nếu được đặt thành TRUE, URCB phải theo dõi giá trị được tham chiếu của DATA-SET và tạo báo cáo như được quy định trong URCB. Nếu được đặt thành FALSE, URCB phải dừng phát hành báo cáo.

Resv

Thuộc tính Resv (nếu được đặt thành TRUE) phải chỉ ra rằng URCB hiện đang được dành riêng cho máy khách đã đặt giá trị thành TRUE. Các máy khách khác phải không được phép đặt bất kỳ thuộc tính nào của URCB đó. Nếu thuộc tính Resv không được đặt thành TRUE, thì việc đặt thuộc tính RptEna thành TRUE phải ngầm định dành riêng cho minh họa đó.

DatSet

Thuộc tính DatSet phải chỉ định ObjectReference của DATA-SET đang được giám sát và các giá trị của các thành viên trong DATA-SET (một, một tập hợp con hoặc tất cả) phải được báo cáo.

OptFIds

Thuộc tính OptFIds phải là các trường tùy chọn do máy khách chỉ định để đưa vào báo cáo do BRCB này ban hành.

BufTm

Thuộc tính BufTm phải chỉ định khoảng thời gian tính bằng mili giây để lưu vào bộ đệm các thông báo nội bộ do thay đổi dữ liệu (dchg), thay đổi chất lượng (qchg), cập nhật dữ liệu (dupd) của BRCB để đưa vào một báo cáo duy nhất.

TrgOp

Thuộc tính TrgOps phải chỉ định các điều kiện kích hoạt phải được BRCB này giám sát. Các giá trị sau được định nghĩa:

thay đổi dữ liệu (dchg)

thay đổi chất lượng (qchg)

cập nhật dữ liệu (dupd)

tính toàn vẹn

truy vấn tổng quát

IntgPd

Nếu TrgOps bao gồm một thiết lập chỉ ra tính toàn vẹn, thuộc tính IntgPd phải chỉ ra khoảng thời gian tính bằng mili giây được sử dụng để tạo báo cáo tính toàn vẹn. Một báo cáo tính toàn vẹn phải báo cáo các giá trị của tất cả các thành viên của DATA-SET liên quan. BufTm phải không có hiệu lực khi thay đổi này đưa ra báo cáo.

GI

Thuộc tính GI phải chỉ ra yêu cầu bắt đầu quá trình truy vấn tổng quát. Sau khi thiết lập thành TRUE, BRCB phải bắt đầu quá trình truy vấn tổng quát. Sau khi bắt đầu truy vấn tổng quát, thuộc tính này phải tự động được BRCB thiết lập thành FALSE.

UUID

Universal Unique ID được sử dụng làm định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

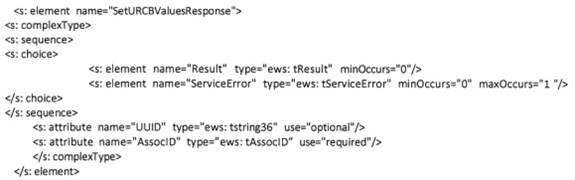

SetURCBValuesResponse

Phản hồi của máy chủ cho máy khách yêu cầu dịch vụ SetURCBValues bằng cách thiết lập các giá trị thuộc tính của URCB được hiển thị và do đó có thể truy cập được đối với máy khách yêu cầu thông qua LOGICAL-NODE được tham chiếu.

Result

Chuỗi kết quả đơn giản “Ok” cho biết yêu cầu SetURCBValues đã được chấp nhận.

ServiceError

Lỗi nhúng. Máy chủ phải sử dụng phần tử này để chỉ ra rằng dịch vụ được yêu cầu không thành công. Khi phần tử này có trong thông báo phản hồi, máy khách phải cho rằng yêu cầu bị máy chủ từ chối.

UUID

Universal Unique ID được sử dụng như một định danh dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải được quy định trong RFC 4122. Máy chủ phải phản ánh giá trị UUID nhận được trong tin nhắn yêu cầu và trả về cùng giá trị đó trong tin nhắn phản hồi.

AssocID

AssocID được sử dụng để xác định người khởi tạo liên kết - máy khách cụ thể. AssocID phải được sử dụng để xác định ví dụ như các đăng ký và nhật ký đã thiết lập trên máy chủ.

Tên thẻ

Mô tả

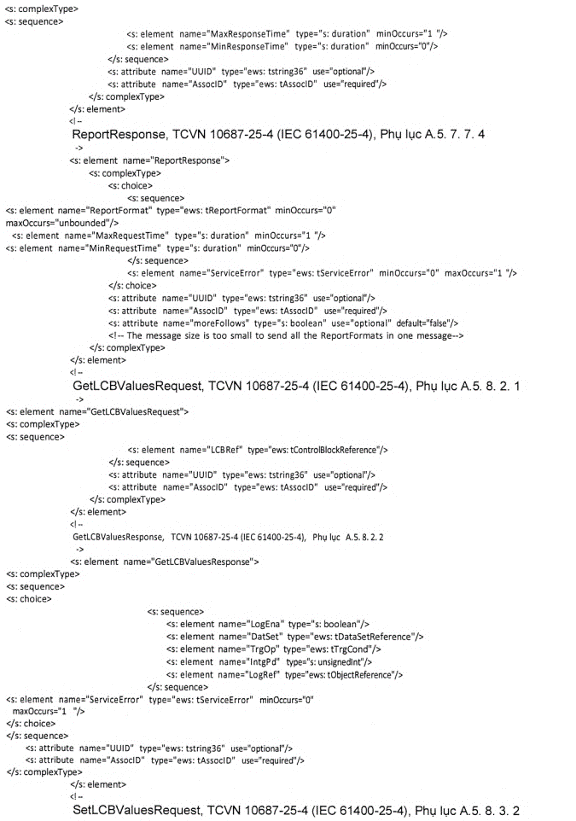

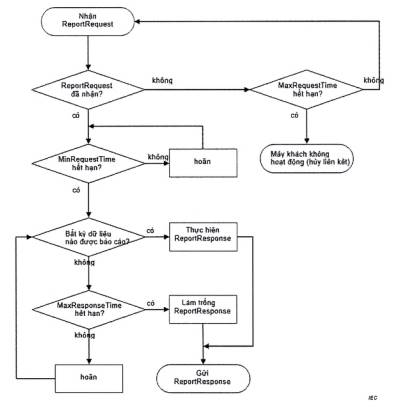

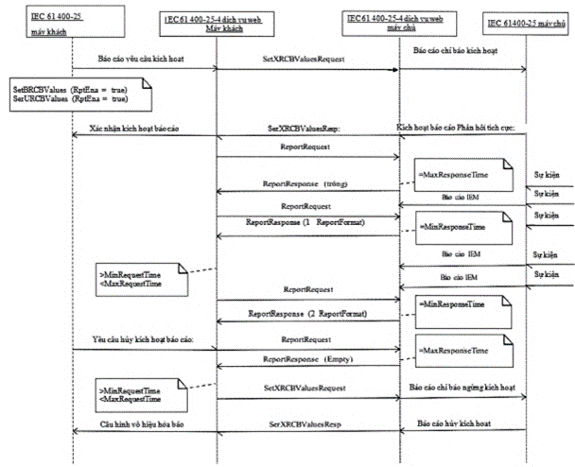

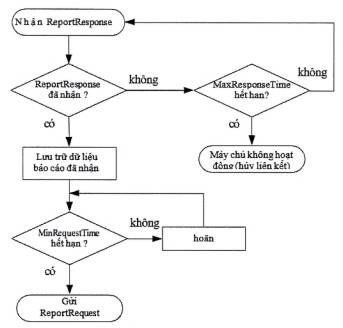

ReportRequest

Máy khách phải sử dụng dịch vụ ReportRequest để nhận báo cáo

MaxResponseTime

MaxResponseTime được máy khách xác định và báo cáo cho máy chủ để cho phép máy khách xử lý thời gian chờ một cách có kiểm soát. Khi MaxResponseTime hết hạn, mấy khách phải coi máy chủ không hoạt động.

MinResponseTime

MinResponseTime do máy khách xác định và được báo cáo cho máy chủ trong ReportRequest và là dấu hiệu cho thấy thời gian tối thiểu mà máy chủ phải đợi trước khi phản hồi ReportRequest. Thời gian này được máy khách sử dụng để cân bằng tải một cách có kiểm soát.

UUID

ID duy nhất toàn cầu được sử dụng làm thông tin nhận dạng dịch vụ duy nhất cho mối quan hệ yêu cầu/phản hồi. Chi tiết UUID phải như được quy định trong RFC 4122.
