CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
BỘ CÔNG NGHIỆP
QUY PHẠM TRANG BỊ ĐIỆN
Phần II
HỆ THỐNG ĐƯỜNG DẪN ĐIỆN
11 TCN 19-2006
MỤC LỤC
Phần II
HỆ THỐNG ĐƯỜNG DẪN ĐIỆN
Chương II.1
HỆ DẪN ĐIỆN NHỎ ĐIỆN ÁP ĐẾN 1KV
• Phạm vi áp dụng và định nghĩa
• Yêu cầu chung
• Lựa chọn loại hệ dẫn điện, dây dẫn và cáp điện; và phương pháp lắp đặt
• Hệ dẫn điện hở trong nhà
• Hệ dẫn điện kín trong nhà
• Hệ dẫn điện trong gian áp mái
• Hệ dẫn điện ngoài trời
Chương II.2
HỆ DẪN ĐIỆN ĐIỆN ÁP ĐẾN 35KV
• Phạm vi áp dụng và định nghĩa
• Yêu cầu chung
• Hệ dẫn điện điện áp đến 1Kv
• Hệ dẫn điện điện áp trên 1kV đến 35kV
• Hệ dẫn điện mềm điện áp trên 1kV đến 35kV ngoài trời
Chương II.3
ĐƯỜNG CÁP LỰC ĐIỆN ÁP ĐẾN 220KV
• Phạm vi áp dụng và định nghĩa
• Yêu cầu chung
• Lựa chọn phương thức đặt cáp
• Lựa chọn loại cáp
• Đặt thiết bị cấp dầu và tín hiệu áp suất dầu của đường cáp dầu áp lực
• Lắp đặt hộp nối và đầu cáp
• Nối đất
• Các yêu cầu đặc biệt với cáp trong nhà máy điện, trạm biến áp và thiết bị phân phối
• Đặt cáp trong đất
• Đặt cáp trong khối cáp và máng cáp
• Đặt cáp trong công trình cáp
• Đặt cáp trong gian sản xuất
• Đặt cáp trong nước
• Đặt cáp ở công trình đặc biệt
Chương II.4
ĐƯỜNG DÂY TẢI ĐIỆN TRÊN KHÔNG ĐIỆN ÁP ĐẾN 1KV
• Phạm vi áp dụng và định nghĩa
• Yêu cầu chung
• Điều kiện khí hậu
• Dây dẫn, phụ kiện
• Bố trí dây dẫn trên cột
• Vật cách điện
• Bảo vệ quá điện áp, nối đất
• Cột
• Giao chéo hoặc đi gần
• Đường dây trên không dùng cáp vặn xoắn hạ áp
Chương II.5
ĐƯỜNG DÂY TẢI ĐIỆN TRÊN KHÔNG ĐIỆN ÁP TRÊN 1KV ĐẾN 500KV
• Phạm vi áp dụng và định nghĩa
• Yêu cầu chung
• Điều kiện khí hậu
• Dây dẫn và dây chống sét
• Bố trí dây dẫn, dây chống sét
• Vật cách điện
• Phụ kiện đường dây
• Bảo vệ quá điện áp, nối đất
• Cột
• ĐDK đi qua khu vực ít dân cư
• ĐDK đi qua khu vực có nước
• ĐDK đi qua khu vực đông dân cư
• ĐDK giao chéo hoặc đi gần nhau
• ĐDK giao chéo hoặc đi gần đường thông tin hoặc đường tín hiệu
• ĐDK giao chéo hoặc đi gần đường sắt
• ĐDK giao chéo hoặc đi gần đường ôtô
• ĐDK giao chéo hoặc đi gần đường tàu điện hoặc ôtô điện
• ĐDK đi qua cầu
• ĐDK đi qua đập hoặc đê
• ĐDK giao chéo hoặc đi gần ống dẫn trên mặt đất hoặc đường cáp vận chuyển trên không
• ĐDK giao chéo hoặc đi gần ống dẫn chôn trong đất
• ĐDK đi gần công trình chứa chất cháy nổ
• ĐDK đi gần ngọn lửa đốt dầu và khí
• ĐDK đi gần sân bay
PHỤ LỤC
• Phụ lục II.1
• Phụ lục II.4
• Phụ lục II.5
PHẦN II
HỆ THỐNG ĐƯỜNG DẪN ĐIỆN
Chương II.1
HỆ DẪN ĐIỆN NHỎ ĐIỆN ÁP ĐẾN 1KV
Phạm vi áp dụng và định nghĩa
II.1.1. Chương này áp dụng cho hệ dẫn điện của các mạch động lực, mạch chiếu sáng, mạch nhị thứ điện áp đến 1kV dòng điện xoay chiều và một chiều, lắp đặt trong và trên mặt tường ngoài của các toà nhà và công trình, trong xí nghiệp, cơ quan, công trường xây dựng, sử dụng dây dẫn bọc cách điện với mọi tiết diện tiêu chuẩn, cũng như cáp điện lực vỏ kim loại không có đai thép với cách điện bằng cao su hoặc chất dẻo, vỏ cao su hoặc chất dẻo với tiết diện ruột dẫn đến 16mm2 (đối với các tiết diện lớn hơn 16mm2 xem Chương II.3).
Hệ dẫn điện dùng dây trần đặt trong nhà phải đáp ứng các yêu cầu nêu trong Chương II.2, còn nếu đặt ngoài trời thì phải đáp ứng các yêu cầu nêu trong Chương II.4.
Nhánh rẽ từ đường dây trên không (ĐDK) đến đầu vào nhà (xem Điều II.1.5 và II.4.2) sử dụng dây dẫn bọc cách điện và dây trần, khi lắp đặt phải tuân thủ các yêu cầu của Chương II.4; riêng các nhánh rẽ sử dụng dây dẫn (cáp) treo thì khi lắp đặt phải tuân thủ các yêu cầu của chương này.
Đường cáp điện đặt trực tiếp trong đất phải đáp ứng các yêu cầu nêu trong Chương II.3.
Các yêu cầu bổ sung đối với hệ dẫn điện được nêu trong các Chương I.5 - Phần I; Chương IV.4 - Phần IV.
II.1.2. Hệ dẫn điện là tập hợp các dây dẫn điện, cáp điện với các kết cấu, chi tiết kẹp, đỡ và bảo vệ liên quan tới chúng, được lắp đặt theo quy phạm này.
II.1.3. Hệ dẫn điện được phân loại như sau:
1. Hệ dẫn điện hở là hệ dẫn điện lắp đặt trên bề mặt tường, trần nhà, vì kèo và các phần kiến trúc khác của toà nhà và công trình, trên cột điện v.v.
Đối với hệ dẫn điện hở, áp dụng các phương pháp lắp đặt dây dẫn hoặc cáp điện sau: trực tiếp trên mặt tường, trần nhà v.v. trên dây đỡ, dây treo, puli, vật cách điện, trong ống, hộp, ống mềm kim loại, máng, trong gờ chân tường và thanh ốp kỹ thuật điện, treo tự do v.v.
Hệ dẫn điện hở có thể là cố định, di động hoặc di chuyển được.
2. Hệ dẫn điện kín là hệ dẫn điện lắp đặt bên trong phần kiến trúc của toà nhà và công trình (tường, nền, móng, trần ngăn), cũng như trên trần ngăn làm sàn, trực tiếp bên dưới sàn có thể tháo ra được v.v.
Đối với hệ dẫn điện kín, áp dụng các phương pháp sau để lắp đặt dây dẫn hoặc cáp điện: trong ống, ống mềm kim loại, hộp, mương kín và các khoảng trống của kết cấu xây dựng, trong rãnh trát vữa, cũng như trong khối liền của kết cấu xây dựng.
II.1.4. Hệ dẫn điện ngoài trời là hệ dẫn điện lắp đặt trên tường ngoài của toà nhà và công trình, dưới mái hiên v.v. cũng như trên cột giữa các toà nhà (không quá 100m).
Hệ dẫn điện ngoài trời có thể là loại hở hoặc kín.
II.1.5. Nhánh vào nhà từ ĐDK là hệ dẫn điện nối từ ĐDK đến vật cách điện lắp trên mặt ngoài (tường, mái) của toà nhà hoặc công trình.
II.1.6. Dây đỡ, với chức năng là phần tử đỡ của hệ dẫn điện, là dây thép đi sát mặt tường, trần nhà v.v. dùng để cố định dây dẫn, cáp điện hoặc các chùm dây dẫn, cáp điện.
II.1.7. Thanh đỡ, với chức năng là phần tử đỡ hệ dẫn điện, là thanh kim loại được cố định sát mặt tường, trần nhà v.v. dùng để cố định dây dẫn, cáp điện hoặc chùm dây dẫn, cáp điện.
II.1.8. Dây treo, với chức năng là phần tử đỡ hệ dẫn điện, là dây thép hoặc cáp thép đi trên không, dùng để treo dây dẫn, cáp điện hoặc chùm dây dẫn, cáp điện.
II.1.9. Hộp là kết cấu rỗng, che kín, có tiết diện chữ nhật hoặc dạng khác dùng để đặt dây dẫn hoặc cáp điện bên trong. Hộp có chức năng bảo vệ dây dẫn hoặc cáp điện khỏi bị hư hỏng về cơ học.
Hộp có thể là loại liền hoặc có nắp để mở ra, thành và nắp có thể là loại kín hoặc có lỗ. Đối với hộp loại liền, vách mọi phía phải kín và phải không có nắp.
Hộp có thể sử dụng trong nhà hoặc ngoài trời.
II.1.10. Máng là kết cấu hở, được thiết kế để lắp đặt dây dẫn hoặc cáp điện.
Máng không bảo vệ dây dẫn hoặc cáp điện đặt bên trong khỏi bị hư hỏng về cơ học. Máng phải được chế tạo bằng vật liệu không cháy. Máng có thể là loại thành liền hoặc có lỗ. Máng có thể sử dụng trong nhà hoặc ngoài trời.
II.1.11. Gian áp mái là gian nhà không phải là gian sản xuất, ở trên tầng cao nhất của toà nhà, nóc là mái nhà, và có các kết cấu đỡ (mái nhà, vì kèo, đòn tay, dầm v.v.) bằng vật liệu cháy được.
Những gian nhà tương tự và tầng kỹ thuật, nằm ngay dưới mái nhà mà vách ngăn và kết cấu được làm bằng vật liệu không cháy thì không coi là gian áp mái.
Yêu cầu chung
II.1.12. Dòng điện lâu dài cho phép trong dây dẫn hoặc cáp điện của hệ dẫn điện phải lấy theo Chương I.3 - Phần I, có tính đến nhiệt độ môi trường và phương pháp lắp đặt.
II.1.13. Tiết diện ruột dẫn của dây dẫn hoặc cáp điện của hệ dẫn điện phải lớn hơn các giá trị nêu trong bảng II.1.1. Tiết diện dây nối đất và dây nối trung tính bảo vệ phải đảm bảo các yêu cầu của Chương I.7 - Phần I.
II.1.14. Trong ống bằng thép hoặc bằng vật liệu bền về cơ lý khác, ống mềm, hộp, máng và mương kín thuộc kết cấu xây dựng của toà nhà, cho phép đặt chung dây dẫn hoặc cáp điện (trừ trường hợp để dự phòng cho nhau) của:
1. Tất cả các mạch của cùng một tổ máy.
2. Mạch động lực và mạch điều khiển của một số máy, tủ, bảng, bàn điều khiển v.v. có liên hệ với nhau về qui trình công nghệ.
3. Mạch chiếu sáng phức tạp.
4. Mạch của một số nhóm thuộc cùng một loại chiếu sáng (chiếu sáng làm việc hoặc chiếu sáng sự cố) với tổng số dây trong ống không quá 8.
5. Mạch chiếu sáng điện áp đến 42V với mạch điện áp trên 42V, với điều kiện dây dẫn của mạch điện áp đến 42V được đặt trong ống cách điện riêng.
II.1.15. Trong cùng một ống, ống mềm, hộp, mương kín của kết cấu xây dựng hoặc trong cùng máng, cấm đặt các mạch dự phòng cho nhau, các mạch chiếu sáng làm việc và chiếu sáng sự cố, các mạch điện áp đến 42V cùng với các mạch điện áp cao hơn (trường hợp ngoại lệ, xem Điều II.1.14 mục 5). Chỉ cho phép đặt các mạch này trong khoang khác nhau của hộp và máng, có vách ngăn kín theo chiều dọc với giới hạn chịu lửa không dưới 0,25 giờ bằng vật liệu không cháy.
Cho phép đặt mạch chiếu sáng sự cố (thoát hiểm) và chiếu sáng làm việc trên mặt ngoài khác nhau của thanh kim loại định hình (chữ U, thép góc v.v.).
II.1.16. Trong công trình cáp, gian sản xuất và gian điện, hệ dẫn điện nên sử dụng dây dẫn hoặc cáp điện có vỏ bằng vật liệu khó cháy hoặc không cháy; và đối với dây dẫn không có vỏ bảo vệ, cách điện chỉ bằng vật liệu khó cháy hoặc không cháy.
II.1.17. Đối với dòng điện xoay chiều hoặc dòng điện chỉnh lưu, việc đặt dây pha và dây trung tính trong ống thép hoặc ống cách điện có vỏ thép phải đi trong cùng một ống.
Cho phép đặt riêng biệt dây pha và dây trung tính trong ống thép hoặc ống cách điện có vỏ thép nếu như dòng phụ tải dài hạn không vượt quá 25A.
II.1.18. Khi đặt dây dẫn hoặc cáp điện trong ống, hộp liền, ống mềm kim loại và mương kín, phải đảm bảo khả năng thay thế dây dẫn hoặc cáp điện.
II.1.19. Các phần tử kết cấu của toà nhà và công trình, mương kín và khoảng trống sử dụng để đặt dây dẫn hoặc cáp điện phải bằng vật liệu không cháy.
II.1.20. Việc đấu nối, rẽ nhánh cho dây dẫn hoặc cáp điện phải thực hiện bằng cách ép, hàn hoặc kẹp nối (vớt, bulông v.v.) phù hợp với các chỉ dẫn hiện hành.
II.1.21. Các chỗ nối, rẽ nhánh cho dây dẫn hoặc cáp điện phải có dự phòng chiều dài dây dẫn (cáp điện) để có thể thực hiện việc nối, rẽ nhánh hoặc đấu nối lại.
II.1.22. Chỗ nối, rẽ nhánh cho dây dẫn hoặc cáp điện phải có thể tiếp cận được để kiểm tra và sửa chữa.
II.1.23. Chỗ nối, rẽ nhánh cho dây dẫn hoặc cáp điện không được có ứng suất kéo.
II.1.24. Chỗ nối, rẽ nhánh dây dẫn hoặc cáp điện, cũng như đầu nối rẽ nhánh v.v. phải có cách điện tương đương với cách điện của ruột dẫn ở những chỗ liền của dây dẫn hoặc cáp điện này.
II.1.25. Việc đấu nối, rẽ nhánh dây dẫn hoặc cáp điện phải thực hiện trong hộp đấu nối và hộp rẽ nhánh, trong vỏ cách điện của đầu nối kẹp, trong các khoang đặc biệt của kết cấu xây dựng, bên trong vỏ của thiết bị điện.
II.1.26. Kết cấu hộp nối, hộp rẽ nhánh và đầu nối kẹp phải phù hợp với phương pháp lắp đặt và điều kiện môi trường.
II.1.27. Hộp nối, hộp rẽ nhánh, vỏ cách điện của đầu nối kẹp phải được chế tạo bằng vật liệu không cháy hoặc khó cháy.
Bảng II.1.1: Tiết diện nhỏ nhất của ruột dây dẫn và cáp điện trong đường dẫn điện
Loại dây dẫn hoặc cáp | Tiết diện ruột dẫn, mm2 | |
Đồng | Nhôm | |
Dây mềm để đấu nối thiết bị điện gia dụng | 0,35 | - |
Cáp để đấu nối thiết bị điện di động và di chuyển được dùng trong công nghiệp | 0,75 | - |
Dây xoắn hai ruột, ruột loại nhiều sợi, lắp cố định trên puli | 1 | - |
Dây bọc cách điện không có vỏ bảo vệ dùng cho hệ dẫn điện cố định trong toà nhà: • Đặt trực tiếp trên nền, puli, kẹp dây và dây treo • Đặt trong máng, hộp (trừ loại hộp liền): + Đối với ruột nối bằng đầu nối ren + Đối với ruột nối bằng mối hàn: - Dây một sợi - Dây nhiều sợi (mềm) • Đặt trên vật cách điện | 1 1 0,5 0,35 1,5 | 2,5 2 - - 4 |
Dây bọc cách điện không có vỏ bảo vệ của hệ dẫn ngoài trời: • Đặt trên tường, kết cấu hoặc vật cách điện trên cột điện: đầu vào từ ĐDK • Đặt trên puli dưới mái hiên Dây bọc cách điện và cáp, có và không có vỏ bảo vệ, đặt trong ống, ống mềm kim loại và hộp kín: • Đối với ruột nối bằng đầu nối ren • Đối với ruột nối bằng mối hàn: + Dây một sợi + Dây nhiều sợi (mềm) | 2,5 1,5 1 0,5 0,35 | 4 2,5 2 - - |
Dây điện và cáp, có và không có vỏ bảo vệ, đặt trong mương kín hoặc các khối liền (trong kết cấu xây dựng hoặc dưới lớp vữa). | 1 | 2 |
II.1.28. Chi tiết kim loại của hệ dẫn điện (kết cấu, vỏ hộp, máng, ống, ống mềm, hộp, móc v.v.) phải được bảo vệ chống ăn mòn phù hợp với điều kiện môi trường.
II.1.29. Hệ dẫn điện phải thực hiện có tính đến sự dịch chuyển có thể xảy ra ở những chỗ giao chéo với các khe giãn nhiệt, khe lún.
Lựa chọn loại hệ dẫn điện, dây dẫn hoặc cáp điện; và phương pháp lắp đặt
II.1.30. Hệ dẫn điện phải phù hợp với điều kiện môi trường, mục đích và giá trị của công trình, kết cấu và các đặc điểm kiến trúc của công trình.
II.1.31. Khi lựa chọn loại hệ dẫn điện và phương pháp lắp đặt dây dẫn hoặc cáp điện phải tính đến các yêu cầu về an toàn điện và an toàn phòng cháy chữa cháy.
II.1.32. Việc lựa chọn loại hệ dẫn điện, dây dẫn hoặc cáp điện và phương pháp lắp đặt cần thực hiện theo bảng II.1.2.
Khi có đồng thời hai hoặc nhiều điều kiện đặc biệt về môi trường phải đáp ứng tất cả các điều kiện đó.
II.1.33. Vỏ bảo vệ và cách điện của dây dẫn hoặc cáp điện sử dụng cho hệ dẫn điện phải phù hợp với phương pháp lắp đặt và điều kiện môi trường. Ngoài ra, cách điện phải phù hợp với điện áp danh định của lưới điện.
Khi có những yêu cầu đặc biệt được qui định bởi đặc điểm của trang thiết bị thì việc lựa chọn cách điện của dây dẫn và vỏ bảo vệ của dây dẫn hoặc cáp điện phải tính đến các yêu cầu này (xem thêm Điều II.1.49 và 50).
II.1.34. Dây trung tính phải có cách điện tương đương với cách điện của dây pha.
Trong gian sản xuất thông thường, cho phép sử dụng ống và dây treo bằng thép của hệ dẫn điện hở, cũng như vỏ kim loại của hệ dẫn điện hở, kết cấu kim loại của tòa nhà, kết cấu dùng cho mục đích sản xuất (vì kèo, tháp, đường dưới cầu trục) để làm một trong các đường dây dẫn làm việc trong lưới điện áp đến 42V. Khi đó phải đảm bảo tính liên tục và khả năng dẫn điện đủ của các vật dẫn đó, tính rõ ràng và độ tin cậy của mối hàn những chỗ nối.
Không cho phép sử dụng các kết cấu nói trên làm dây dẫn làm việc nếu như kết cấu ở gần sát những phần cháy được của tòa nhà hoặc công trình.
Bảng II.1.2. Lựa chọn loại hệ dẫn điện, dây dẫn và cáp điện và phương pháp lắp đặt
Điều kiện môi trường | Loại hệ dẫn điện và phương pháp lắp đặt | Dây dẫn và cáp điện |
Hệ dẫn điện hở | ||
Gian khô và ẩm | Trên puli và kẹp dây | Dây dẫn một ruột, không có vỏ bảo vệ |
Gian khô | Như trên | Dây dẫn xoắn, hai ruột |
Gian các loại và lắp đặt goài trời | Trên vật cách điện, cũng như trên puli được dùng để sử dụng ở những nơi rất ẩm. Trong lắp đặt ngoài trời, chỉ cho phép sử dụng puli (kích thước lớn) dùng cho những nơi rất ẩm, ở những nơi mưa hoặc tuyết không thể rơi trực tiếp lên hệ dẫn điện (dưới mái hiên) | Dây dẫn một ruột, không có vỏ bảo vệ |
Lắp đặt ngoài trời | Trực tiếp lên mặt tường, trần và dây đỡ, thanh đỡ và các kết cấu đỡ khác | Cáp điện trong vỏ phi kim loại và kim loại |
Gian các loại | Như trên | Dây dẫn một ruột và nhiều ruột, không có và có vỏ bảo vệ. Cáp điện trong vỏ phi kim loại và kim loại |
Gian các loại và lắp đặt ngoài trời | Trong máng và hộp, nắp có thể mở | Như trên |
Gian các loại và lắp đặt ngoài trời (chỉ đối với dây dẫn đặc biệt với dây treo dùng cho lắp đặt ngoài trời hoặc cáp điện) | Trên dây treo | Dây dẫn đặc biệt với dây treo. Dây dẫn một ruột và nhiều ruột, không có và có vỏ bảo vệ. Cáp điện trong vỏ phi kim loại và kim loại |
Hệ dẫn điện kín | ||
Gian các loại và lắp đặt ngoài trời | Trong ống phi kim loại bằng vật liệu cháy được (polyetylen không tự dập lửa, v.v.). Trong mương kín của kết cấu xây dựng. Dưới lớp trát. Ngoài ra: 1. Cấm sử dụng ống cách điện có vỏ kim loại trong các gian rất ẩm hoặc ngoài trời. 2. Cấm sử dụng ống thép và hộp thép liền, chiều dày thành 2mm và máng hơn trong các gian rất ẩm hoặc ngoài trời. | Dây dẫn một ruột và nhiều ruột, không có và có vỏ bảo vệ. Cáp điện trong vỏ phi kim loại |
Các gian khô, ẩm và rất ẩm | Thành khối liền trong kết cấu xây dựng khi thi công | Dây dẫn không có vỏ bảo vệ |
Hệ dẫn điện hở và kín | ||
Gian các loại và lắp đặt ngoài trời | Trong ống mềm kim loại. Trong ống thép (thông thường và thành máng) và trong hộp liền bằng thép. Trong ống mềm phi kim loại và hộp liền phi kim loại bằng vật liệu khó cháy. Trong ống cách điện có vỏ kim loại. Ngoài ra: 1. Cấm sử dụng ống cách điện có vỏ kim loại trong các gian rất ẩm hoặc ngoài trời. 2. Cấm sử dụng ống thép và hộp thép liền, chiều dày thành 2mm và máng hơn trong các gian rất ẩm hoặc ngoài trời. | Dây dẫn một ruột và nhiều ruột, không có và có vỏ bảo vệ. Cáp điện trong vỏ phi kim loại |
II.1.35. Việc lắp đặt dây dẫn hoặc cáp điện, ống và hộp với dây dẫn hoặc cáp điện bên trong theo các điều kiện an toàn phòng và chống cháy phải thỏa món các yêu cầu trong bảng II.1.3.
Bảng II.1.3. Lựa chọn loại hệ dẫn điện, dây dẫn và cáp điện và phương pháp lắp đặt theo điều kiện an toàn phòng và chống cháy
Loại hệ dẫn điện và phương pháp lắp đặt trên nền và kết cấu | Loại dây dẫn và cáp điện | |
Bằng vật liệu cháy được | Bằng vật liệu không cháy hoặc khó cháy | |
Hệ dẫn điện hở | ||
Trên puli, vật cách điện hoặc có đặt lớp vật liệu không cháy | Trực tiếp | Dây dẫn không có vỏ bảo vệ, dây dẫn và cáp điện có vỏ bảo vệ bằng vật liệu cháy được |
Trực tiếp | Như trên | Dây dẫn và cáp có vỏ bảo vệ bằng vật liệu không cháy và khó cháy |
Trong ống và hộp bằng vật liệu không cháy | Trong ống và hộp bằng vật liệu khó cháy và không cháy | Dây dẫn có và không có vỏ bảo vệ, và cáp có vỏ bảo vệ bằng vật liệu cháy được và khó cháy |
Hệ dẫn điện kín | ||
Có đặt lớp vật liệu không cháy và sau đó trát hoặc bảo vệ ở mọi phía bằng lớp liền các vật liệu không cháy khác(1) | Trực tiếp | Dây dẫn không có vỏ bảo vệ, dây dẫn và cáp điện có vỏ bảo vệ bằng vật liệu cháy được |
Có đặt lớp vật liệu không cháy(1) | Như trên | Dây dẫn và cáp điện có vỏ bảo vệ bằng vật liệu khó cháy |
Trực tiếp | Như trên | Như trên nhưng bằng vật liệu không cháy |
Trong ống và hộp bằng vật liệu khó cháy - có đặt bên dưới ống và hộp lớp lút bằng vật liệu không cháy và sau đó trát(2) | Trong ống và hộp: bằng vật liệu cháy được - thành khối liền, trong rãnh v.v. trong lớp đặc bằng vật liệu không cháy(3) | Dây dẫn không có vỏ bảo vệ và cáp điện có vỏ bảo vệ bằng vật liệu cháy được, khó cháy và không cháy |
Như trên nhưng bằng vật liệu không cháy, đặt trực tiếp | Như trên nhưng bằng vật liệu khó cháy và không cháy, đặt trực tiếp | |
Ghi chú:
(1) Lớp vỏ bảo vệ bằng vật liệu không cháy phải chờm ra quá mỗi phía của dây dẫn, cáp điện, ống và hộp không dưới 10mm.
(2) Trát bằng lớp vữa đặc, thạch cao v.v. chiều dày không dưới 10mm.
(3) Lớp đặc bằng vật liệu không cháy xung quanh ống (hộp) có thể là lớp vữa, thạch cao, vữa xi măng hoặc bê tông dày không dưới 10mm.
II.1.36. Khi lắp đặt hở, dây dẫn được bảo vệ (cáp điện) có vỏ bằng vật liệu cháy được và dây dẫn không có vỏ bảo vệ, khoảng cách từ dây dẫn (cáp điện) đến mặt nền, các kết cấu, chi tiết bằng vật liệu cháy được phải lớn hơn 10mm. Khi không thể đảm bảo được khoảng cách này, cần ngăn cách giữa dây dẫn (cáp điện) và mặt nền bằng lớp vật liệu không cháy, chờm quá ra mỗi phía của dây dẫn (cáp điện) không dưới 10mm.
II.1.37. Khi lắp đặt kín, dây dẫn (cáp điện) có vỏ bảo vệ bằng vật liệu cháy được và dây dẫn không có vỏ bảo vệ trong các khoang kín, các khoảng trống trong kết cấu xây dựng (ví dụ giữa tường và lớp phủ), trong rãnh v.v. có kết cấu cháy được thì cần bảo vệ dây dẫn hoặc cáp điện bằng lớp vật liệu liền không cháy ở mọi phía.
II.1.38. Khi lắp đặt ống hở hoặc hộp bằng vật liệu khó cháy đi theo nền và kết cấu bằng vật liệu không cháy và khó cháy, khoảng cách từ ống (hộp) đến bề mặt kết cấu, các chi tiết bằng vật liệu cháy được phải lớn hơn 100mm. Khi không thể đảm bảo khoảng cách này, cần ngăn cách giữa ống (hộp) về mọi phía và các bề mặt trên bằng lớp vật liệu không cháy (vữa, thạch cao, vữa xi măng, bê tông v.v.) dày không dưới 10mm.
II.1.39. Khi lắp đặt ống kín hoặc hộp bằng vật liệu khó cháy trong khoang kín, khoảng trống trong kết cấu xây dựng (ví dụ giữa tường và lớp phủ), trong rãnh v.v. cần ngăn cách giữa ống hoặc hộp về mọi phía và bề mặt kết cấu, chi tiết bằng vật liệu cháy được bằng lớp vật liệu liền không cháy dày không dưới 10mm.
II.1.40. Khi giao chéo đoạn ngắn của hệ dẫn điện với phần kết cấu xây dựng bằng vật liệu cháy được phải tuân thủ các yêu cầu ở Điều II.1.35 và II.1.39.
II.1.41. Ở nơi có nhiệt độ môi trường cao, không thể sử dụng dây dẫn hoặc cáp điện có cách điện và vỏ bằng vật liệu chịu nhiệt thông thường, cần sử dụng dây dẫn hoặc cáp điện có cách điện và vỏ có độ chịu nhiệt cao.
II.1.42. Trong gian rất ẩm hoặc khi lắp đặt ngoài trời, cách điện của dây dẫn, kết cấu đỡ và treo, ống, hộp và máng phải là loại chịu ẩm.
II.1.43. Trong gian nhiều bụi, không nên áp dụng phương pháp lắp đặt khiến bụi có thể tích tụ lên các phần của hệ dẫn điện mà việc làm sạch bụi khó khăn.
II.1.44. Trong gian hoặc ngoài trời có môi trường hoạt tính hóa học cao, tất cả các phần của hệ dẫn điện phải chịu được tác động của môi trường hoặc được bảo vệ khỏi tác động của môi trường đó.
II.1.45. Dây dẫn hoặc cáp điện có cách điện ngoài hoặc vỏ không bền với tác động của ánh sáng mặt trời thì phải được bảo vệ khỏi tác động trực tiếp.
II.1.46. Ở nơi có khả năng bị hư hỏng về cơ học đối với hệ dẫn điện, dây dẫn hoặc cáp điện đặt hở phải được bảo vệ bằng lớp vỏ bảo vệ, còn nếu không có lớp vỏ này hoặc lớp vỏ không đủ bền đối với tác động cơ học thì dây dẫn hoặc cáp điện phải được bảo vệ bằng ống, hộp, rào chắn hoặc dùng hệ dẫn điện kín.
II.1.47. Dây dẫn hoặc cáp điện chỉ được sử dụng theo các tiêu chuẩn và điều kiện kỹ thuật về cáp điện (dây dẫn).
II.1.48. Đối với hệ dẫn điện đặt cố định, nên sử dụng dây dẫn hoặc cáp điện ruột dẫn nhôm. Các trường hợp ngoại lệ, xem Điều II.1.69, Điều IV.4.3, 12 - Phần IV.
II.1.49. Để cấp điện cho thiết bị điện di động hoặc di chuyển được, nên sử dụng dây mềm hoặc cáp mềm ruột dẫn bằng đồng, có tính đến tác động cơ học có thể xảy ra. Tất cả ruột dẫn nói trên, kể cả ruột dẫn nối đất, phải được đặt trong vỏ chung, lưới bảo vệ chung hoặc có cách điện chung.
Đối với loại máy di chuyển trong phạm vi hạn chế (cần cẩu, cưa di động, cổng đóng mở bằng điện v.v.), cần áp dụng kiểu kết cấu đưa điện vào máy đó đảm bảo dây dẫn hoặc cáp điện không bị gãy đứt (ví dụ các vòng treo cáp điện mềm, giá lăn treo di động cáp mềm).
II.1.50. Khi có dầu mỡ và hóa chất ở chỗ đặt dây dẫn cần sử dụng dây dẫn có cách điện chịu dầu hoặc bảo vệ dây dẫn khỏi sự tác động của các chất đó.
Hệ dẫn điện hở trong nhà
II.1.51. Đặt dây dẫn hở cách điện không có vỏ bảo vệ trên nền, puli, vật cách điện, trên dây treo và trong máng cần thực hiện:
1. Đối với điện áp trên 42V trong gian ít nguy hiểm và đối với điện áp đến 42V trong gian nhà bất kỳ: ở độ cao không dưới 2m so với sàn nhà hoặc sàn làm việc.
2. Đối với điện áp trên 42V trong gian nguy hiểm và rất nguy hiểm: ở độ cao không dưới 2,5m so với sàn nhà hoặc sàn làm việc.
Các yêu cầu trên không áp dụng cho các đoạn đi xuống công tắc, ổ cắm, thiết bị khởi động, bảng điện, đèn lắp trên tường.
Trong gian sản xuất, đoạn dẫn xuống công tắc, ổ cắm, thiết bị, bảng điện v.v. nếu dùng dây dẫn không có vỏ bảo vệ thì phải được bảo vệ khỏi tác động cơ học với độ cao không dưới 1,5m so với sàn nhà hoặc sàn làm việc.
Trong gian sinh hoạt của xí nghiệp công nghiệp và nhà ở, cho phép không phải bảo vệ các đoạn dẫn xuống nói trên khỏi tác động cơ học.
Trong gian mà chỉ những nhân viên đó qua đào tạo chuyên môn được phép tiếp cận, không qui định độ cao lắp đặt dây dẫn hở cách điện không có vỏ bảo vệ.
II.1.52. Trong nhịp cầu trục, dây dẫn không có vỏ bảo vệ, cần lắp đặt ở độ cao không dưới 2,5m so với sàn xe cầu trục (nếu như sàn này được bố trí cao hơn mặt lát cầu của cầu trục) hoặc so với mặt sàn cầu của cầu trục (nếu như mặt lát cầu của cầu trục được bố trí cao hơn sàn xe cầu trục). Nếu yêu cầu này không thực hiện được thì phải có phương tiện bảo vệ để ngăn ngừa người đứng trên xe cầu trục hoặc cầu của cầu trục tiếp xúc ngẫu nhiên với dây dẫn. Phương tiện bảo vệ phải được lắp đặt trên toàn bộ chiều dài dây dẫn hoặc trên bản thân cầu của cầu trục, trong phạm vi đặt dây dẫn.
II.1.53. Không qui định độ cao lắp đặt hở so với sàn nhà hoặc sàn làm việc đối với dây dẫn có vỏ bảo vệ, cáp điện, cũng như dây dẫn hoặc cáp điện trong ống, hộp có cấp bảo vệ không thấp hơn IP20 (mã IP tham khảo Phụ lục II.1), trong ống mềm kim loại.
II.1.54. Khi dây dẫn cách điện không có vỏ bảo vệ giao chéo với dây dẫn không có vỏ bảo vệ hoặc có vỏ bảo vệ, nếu khoảng cách giữa các dây dẫn này nhỏ hơn 10mm thì tại chỗ giao chéo, từng dây dẫn không có vỏ bảo vệ phải có thêm lớp cách điện bổ sung.
II.1.55. Khi dây dẫn hoặc cáp điện không có vỏ bảo vệ hoặc có bảo vệ giao chéo với đường ống thì khoảng cách giữa chúng phải lớn hơn 50mm, riêng đối với các đường ống chứa nhiên liệu hoặc chất lỏng, chất khí dễ bắt lửa thì khoảng cách này phải lớn hơn 100mm.
Khi khoảng cách từ dây dẫn hoặc cáp điện đến đường ống dưới 250mm thì dây dẫn hoặc cáp điện phải được bảo vệ bổ sung khỏi tác động cơ học trên chiều dài lớn hơn 250mm về mỗi phía của đường ống.
Khi giao chéo với đường ống nóng, dây dẫn hoặc cáp điện phải được bảo vệ khỏi tác động của nhiệt độ cao hoặc phải được chế tạo phù hợp.
II.1.56. Khi đặt song song, khoảng cách từ dây dẫn hoặc cáp điện đến đường ống phải lớn hơn 100mm, riêng đối với đường ống nhiên liệu hoặc chất lỏng và chất khí dễ bắt lửa thì khoảng cách này phải lớn hơn 400mm.
Dây dẫn hoặc cáp điện đặt song song với đường ống nóng phải được bảo vệ khỏi tác động của nhiệt độ cao hoặc phải được chế tạo phù hợp.
II.1.57. Chỗ dây dẫn hoặc cáp điện xuyên qua tường, qua trần ngăn giữa các tầng hoặc đi ra bên ngoài, phải đảm bảo khả năng thay được hệ dẫn điện. Để đảm bảo yêu cầu này, đoạn xuyên qua phải thực hiện ở dạng ống, hộp, lỗ xuyên v.v. Để ngăn ngừa nước thâm nhập, tích tụ và chảy lan ở chỗ xuyên qua tường, trần hoặc đi ra bên ngoài, cần bịt kín khe hở giữa dây dẫn, cáp điện và ống (hộp, lỗ xuyên v.v.), và cả những ống (hộp, lỗ xuyên v.v.) dự phòng bằng vật liệu không cháy. Chỗ bịt kín phải thực hiện được việc thay thế, đặt bổ sung dây dẫn hoặc cáp điện mới và đảm bảo giới hạn chịu nhiệt của lỗ xuyên không thấp hơn giới hạn chịu nhiệt của tường (trần ngăn).
II.1.58. Dây dẫn đi xuyên qua giữa các gian khô và gian ẩm với nhau, cho phép đặt tất cả các dây dẫn của một đường trong cùng ống cách điện.
Khi dây dẫn đi xuyên từ gian khô hoặc ẩm sang gian rất ẩm hoặc khi dây dẫn đi từ một gian xuyên ra bên ngoài, mỗi dây dẫn phải được đặt trong ống cách điện riêng. Khi đi xuyên qua từ gian khô hoặc ẩm sang gian rất ẩm hoặc khi đi xuyên ra bên ngoài tòa nhà, mối nối dây dẫn phải thực hiện trong gian khô hoặc ẩm.
II.1.59. Trong máng, trên bề mặt đỡ, dây treo, thanh đỡ và các kết cấu đỡ khác, cho phép đặt dây dẫn hoặc cáp điện áp sát vào nhau thành bó (nhóm) có dạng khác nhau (ví dụ tròn, chữ nhật, thành nhiều lớp v.v.).
Dây dẫn hoặc cáp điện của từng bó phải được buộc chặt với nhau.
II.1.60. Cho phép đặt dây dẫn hoặc cáp điện trong hộp thành nhiều lớp, vị trí tương quan với nhau theo thứ tự hoặc tùy ý. Tổng tiết diện dây dẫn hoặc cáp điện, tính theo đường kính ngoài, kể cả cách điện và vỏ bọc ngoài, không được vượt quá 35% tiết diện phần trong của hộp đối với hộp loại liền; 40% đối với hộp có nắp có thể mở ra.
II.1.61. Dòng điện dài hạn cho phép trong dây dẫn hoặc cáp điện đặt thành bó (nhóm) hoặc nhiều lớp phải được chọn có tính đến các hệ số giảm thấp, tính đến số lượng và bố trí dây dẫn (ruột dẫn) trong bó, số lượng và bố trí tương quan giữa các bó (lớp), cả của những dây dẫn không có phụ tải.
II.1.62. Ống, hộp và ống mềm kim loại của hệ dẫn điện phải đặt sao cho không tích tụ ẩm, ví dụ như ẩm do ngưng tụ hơi nước trong không khí.
II.1.63. Trong gian khô không bụi, ở đó không có hơi và khí gây tác động bất lợi đối với cách điện và vỏ bọc của dây dẫn hoặc cáp điện, cho phép chỗ nối ống, hộp và ống mềm kim loại không cần bịt kín.
Việc nối ống, hộp và ống mềm kim loại với nhau, cũng như với hộp, vỏ thiết bị điện v.v. phải thực hiện:
• Trong gian chứa hơi hoặc khí gây tác động bất lợi với cách điện và vỏ bọc của dây dẫn hoặc cáp điện, khi lắp đặt ngoài trời và ở những chỗ có khả năng dầu mỡ, nước hoặc chất nhũ tương lọt vào ống, hộp và ống mềm, việc nối thực hiện bằng cách gắn kín; trong trường hợp này, hộp phải có vách kín, nắp phải kín và được gắn kín nếu hộp không phải là loại liền. Đối với hộp có thể tháo được, việc nối thực hiện bằng cách gắn kín những chỗ để tháo. Còn đối với ống mềm kim loại, việc nối thực hiện ở dạng kín khí.
• Trong gian có bụi, việc nối thực hiện bằng cách gắn kín ống nối và ống phân nhánh, ống mềm và hộp để bảo vệ khỏi bụi.
II.1.64. Việc nối những ống và hộp kim loại thực hiện chức năng làm dây nối đất hoặc dây trung tính bảo vệ, phải đáp ứng các yêu cầu trong chương này và Chương I.7 - Phần I.
Hệ dẫn điện kín trong nhà
II.1.65. Lắp đặt hệ dẫn điện kín trong ống, hộp và ống mềm kim loại phải tuân thủ các yêu cầu ở Điều II.1.62 ¸ 64; ngoài ra trong mọi trường hợp đều phải gắn kín. Hộp của hệ dẫn điện kín phải là loại liền.
II.1.66. Cấm đặt hệ dẫn điện trong mương và đường hầm thông hơi. Cho phép mương và đường hầm này giao chéo với dây dẫn hoặc cáp điện đơn lẻ, đặt bên trong ống thép.
II.1.67. Đặt dây dẫn hoặc cáp điện trên trần treo cần thực hiện theo các yêu cầu của chương này.
Hệ dẫn điện trong gian áp mái
II.1.68. Trong gian áp mái có thể áp dụng các dạng hệ dẫn điện sau:
1. Kiểu hở:
• Dây dẫn hoặc cáp điện đặt trong ống, cũng như dây dẫn hoặc cáp điện có vỏ bảo vệ bằng vật liệu không cháy hoặc khó cháy: ở độ cao bất kỳ.
• Dây dẫn một lõi không có vỏ bảo vệ đặt trên puli hoặc vật cách điện (trong gian áp mái của tòa nhà sản xuất chỉ được đặt trên vật cách điện): ở độ cao lớn hơn 2,5m; khi độ cao đến dây dẫn nhỏ hơn 2,5m, chúng phải được bảo vệ để khỏi chạm phải và khỏi bị hư hỏng về cơ học.
2. Kiểu kín: trên tường và mái bằng vật liệu không cháy: ở độ cao bất kỳ.
II.1.69. Hệ dẫn điện hở trong gian áp mái phải thực hiện bằng dây dẫn hoặc cáp điện lõi đồng.
Dây dẫn hoặc cáp điện lõi nhôm cho phép đặt trong gian áp mái: tòa nhà mái bằng vật liệu không cháy - khi lắp đặt hở dây dẫn hoặc cáp điện trong ống thép hoặc lắp đặt kín trên tường và mái bằng vật liệu không cháy; tòa nhà sản xuất có mái bằng vật liệu cháy được - khi lắp đặt hở dây dẫn hoặc cáp điện trong ống thép ngăn ngừa bụi lọt vào bên trong ống và các hộp đấu nối (rẽ nhánh), Khi đó phải áp dụng các mối nối ren.
II.1.70. Việc đấu nối và rẽ nhánh ruột dẫn đồng hoặc nhôm của dây dẫn hoặc cáp điện trong gian áp mái phải thực hiện trong hộp đấu nối (rẽ nhánh) kim loại, bằng phương pháp hàn, ép hoặc bằng cực nối, phù hợp với vật liệu, tiết diện và số lượng ruột dẫn.
II.1.71. Hệ dẫn điện trong gian áp mái có sử dụng ống thép, cũng phải đáp ứng các yêu cầu nêu ở Điều II.1.62, 64.
II.1.72. Cho phép rẽ nhánh từ đường dây đặt trong gian áp mái đến thiết bị sử dụng điện đặt ngoài gian áp mái, với điều kiện việc đặt đường dây và rẽ nhánh là hở trong ống thép hoặc kín trong tường (mái) bằng vật liệu không cháy.
II.1.73. Thiết bị chuyển mạch cho mạch chiếu sáng và các thiết bị sử dụng điện khác đặt trực tiếp trong gian áp mái, phải đặt bên ngoài gian này.
Hệ dẫn điện ngoài trời
II.1.74. Dây dẫn không có vỏ bảo vệ của hệ dẫn điện ngoài trời phải được bố trí hoặc ngăn cách sao cho không thể tiếp cận để chạm vào ở những nơi có người thường đến (ví dụ ban công, bậc thềm).
Ở những chỗ đó, dây dẫn này khi đặt hở theo tường phải có khoảng cách (lớn hơn hoặc bằng) theo bảng dưới đây:
1. Khi đặt nằm ngang, m: + Trên ban công, bậc thềm, cũng như trên mái nhà công nghiệp + Trên cửa sổ + Dưới ban công + Dưới cửa sổ (tính từ bậu cửa sổ) | 2,5 0,5 1,0 1,0 |
2. Khi đặt thẳng đứng, m: + Đến cửa sổ + Đến ban công | 0,75 1,0 |
3. Cách mặt đất, m | 2,75 |
Khi treo dây trên cột gần tòa nhà, khoảng cách từ dây dẫn đến ban công và cửa sổ không được nhỏ hơn 1,5m khi dây dẫn ở độ lệch lớn nhất.
Không được đặt hệ dẫn điện ngoài trời đi theo mái nhà, ngoại trừ đầu vào nhà và nhánh đến đầu vào nhà (xem Điều II.1.78).
Về mặt tiếp xúc, cần coi dây dẫn không có vỏ bảo vệ của hệ dẫn điện ngoài trời là dây không bọc cách điện.
II.1.75. Khoảng cách từ dây dẫn giao chéo với đường xe cứu hỏa hoặc đường vận chuyển hàng, đến mặt đường tại phần xe đi qua không được nhỏ hơn 6m, tại phần xe không đi qua không được nhỏ hơn 3,5m.
II.1.76. Khoảng cách giữa các dây dẫn không được nhỏ hơn 0,1m đối với các khoảng cột đến 6m, và không được nhỏ hơn 0,15m đối với các khoảng cột trên 6m. Khoảng cách từ dây dẫn đến tường và kết cấu đỡ không được nhỏ hơn 50mm.
I.1.77. Việc lắp đặt dây dẫn hoặc cáp điện của hệ dẫn điện ngoài trời trong ống, hộp và ống mềm kim loại phải phù hợp với các yêu cầu nêu ở Điều II.1.62 ¸ 64, ngoài ra trong mọi trường hợp đều phải bịt kín. Không cho phép đặt dây dẫn trong ống thép và hộp chôn trong đất ở bên ngoài tòa nhà.
II.1.78. Đầu vào nhà đi qua tường nên bằng ống cách điện sao cho không có nước đọng hoặc chảy vào trong nhà.
Khoảng cách từ dây dẫn trước khi vào nhà và từ dây dẫn ở đầu vào nhà đến mặt đất không được nhỏ hơn 2,75m.
Khoảng cách giữa các dây dẫn tại vật cách điện của đầu vào nhà, cũng như từ dây dẫn đến phần nhô ra của tòa nhà (mái hiên v.v.) không được nhỏ hơn 0,2m.
Đầu vào nhà đi qua mái cho phép làm bằng ống thép. Khi đó, khoảng cách theo chiều thẳng đứng từ dây dẫn của nhánh rẽ đến đầu vào và từ dây dẫn của đầu vào nhà đến mái không được nhỏ hơn 2,5m.
Đối với những nhà không cao, trên mái không có người đi lại, cho phép khoảng cách từ dây dẫn rẽ nhánh đến đầu vào nhà và từ dây dẫn ở đầu vào nhà đến mái không nhỏ hơn 0,5m. Khi đó khoảng cách từ dây dẫn đến mặt đất không được nhỏ hơn 2,75m.
Chương II.2
HỆ DẪN ĐIỆN ĐIỆN ÁP ĐẾN 35KV
Phạm vi áp dụng và định nghĩa
II.2.1. Chương này áp dụng cho hệ dẫn điện điện áp đến 35kV điện xoay chiều và một chiều. Yêu cầu bổ sung đối với các hệ dẫn điện lắp đặt tại các vùng dễ nổ và dễ cháy được nêu tương ứng trong quy phạm ở vùng dễ cháy nổ. Chương này không áp dụng cho các hệ dẫn điện đặc biệt dùng cho thiết bị điện phân, lưới ngắn của thiết bị nhiệt điện, cũng như hệ dẫn điện có kết cấu được qui định trong các quy phạm hoặc tiêu chuẩn đặc biệt.
II.2.2. Theo loại vật dẫn, hệ dẫn điện được chia thành:
• Loại mềm (sử dụng dây dẫn trần hoặc bọc).
• Loại cứng (sử dụng thanh dẫn cứng trần hoặc bọc).
Thanh dẫn cứng chế tạo thành các phân đoạn trọn bộ được gọi là thanh cái. Tùy theo mục đích sử dụng, thanh cái được chia thành:
o Thanh cái chính, được thiết kế chủ yếu để các thanh cái phân phối của tủ bảng phân phối động lực hoặc thiết bị đơn lẻ sử dụng điện công suất lớn nối vào.
o Thanh cái phân phối, được thiết kế chủ yếu để các thiết bị sử dụng điện nối vào.
o Thanh cái trượt, được thiết kế để cấp điện cho các thiết bị sử dụng điện di động.
o Thanh cái chiếu sáng, được thiết kế để cấp điện cho đèn và thiết bị sử dụng điện công suất nhỏ.
II.2.3. Hệ dẫn điện điện áp trên 1kV, vượt ra ngoài phạm vi của một công trình điện, được gọi là hệ dẫn điện kéo dài.
Yêu cầu chung
II.2.4. Trong lưới điện 6 ¸ 35kV của xí nghiệp công nghiệp, để nhận công suất trên 15 đến 20MVA ở điện áp 6 ¸ 10kV, trên 25 đến 35MVA ở điện áp 22kV và trên 35MVA ở điện áp 35kV, thông thường sử dụng hệ dẫn điện cứng hoặc mềm hơn là sử dụng đường cáp điện mắc song song.
Lắp đặt hở hệ dẫn điện nên sử dụng cho mọi trường hợp khi có thể thực hiện được theo điều kiện của qui hoạch chung của công trình cung cấp điện và môi trường.
II.2.5. Ở những nơi không khí chứa chất có hoạt tính hóa học có thể phá hỏng phần dẫn điện, kết cấu giữ và vật cách điện, thì hệ dẫn điện phải lắp đặt có kết cấu phù hợp hoặc phải áp dụng các biện pháp khác để bảo vệ khỏi những tác động nói trên.
II.2.6. Việc tính toán và lựa chọn dây dẫn, vật cách điện, phụ kiện, kết cấu và khí cụ điện cho hệ dẫn điện phải theo điều kiện làm việc bình thường và điều kiện làm việc khi ngắn mạch (xem Chương I.4 - Phần I).
II.2.7. Phần dẫn điện phải có ký hiệu và sơn màu theo yêu cầu của Chương I.1 - Phần I.
II.2.8. Phần dẫn điện của hệ dẫn điện, thông thường thực hiện bằng dây dẫn, ống và thanh dẫn định hình bằng nhôm, nhôm lõi thép, hợp kim nhôm hoặc đồng.
II.2.9. Để nối đất phần dẫn điện của hệ dẫn điện phải bố trí dao nối đất cố định hoặc nối đất di động theo yêu cầu của Điều III.2.25 - Phần III (xem thêm Điều II.2.29 mục 3).
II.2.10. Tải trọng cơ học lên hệ dẫn điện, cũng như nhiệt độ tính toán của môi trường cần được xác định theo các yêu cầu nêu ở Điều III.2.46 ¸ 49 - Phần III.
II.2.11. Tổ hợp và kiểu kết cấu của hệ dẫn điện phải dự kiến khả năng có thể tiến hành lắp ráp và sửa chữa thuận lợi và an toàn.
II.2.12. Hệ dẫn điện điện áp trên 1kV đặt ngoài trời phải được bảo vệ tránh quá điện áp sét theo các yêu cầu của Điều III.2.170, 171 - Phần III.
II.2.13. Đối với hệ dẫn điện xoay chiều có phụ tải đối xứng dòng điện 1kA và lớn hơn thì nên, và ở dòng điện 1,6kA và lớn hơn thì phải có biện pháp giảm tổn thất điện năng trong các bộ đỡ thanh cái, phụ kiện và kết cấu do tác động của từ trường.
Ngoài ra, ở dòng điện 2,5kA và lớn hơn, cần có biện pháp giảm và san bằng trở kháng (ví dụ phân bố các thanh trong cụm theo cạnh hình vuông, áp dụng phân pha, thanh dẫn định hình, ống hình tròn và vuông rỗng, đảo pha). Đối với hệ dẫn điện mềm kéo dài cũng nên đảo pha, số lần đảo pha cần xác định bằng phương pháp tính toán tuỳ thuộc vào chiều dài của hệ dẫn điện.
Đối với dòng điện tải không đối xứng, khi thực hiện biện pháp giảm tổn thất điện năng do tác động của từ trường thì nên xác định bằng tính toán cho từng trường hợp cụ thể.
II.2.14. Trường hợp do thay đổi nhiệt độ, độ rung máy biến áp, nhà lún không đều v.v. có thể dẫn đến ứng suất cơ học nguy hiểm trong vật dẫn, vật cách điện hoặc các phần tử khác của hệ dẫn điện, cần có biện pháp loại trừ ứng suất này (cơ cấu bự hoặc các cơ cấu tương tự). Trên hệ dẫn điện cứng cũng phải đặt cơ cấu bự tại những chỗ đi qua khe giãn nhiệt và khe lún của toà nhà và công trình.
II.2.15. Mối nối không tháo được của hệ dẫn điện nên thực hiện bằng phương pháp hàn. Để nối các rẽ nhánh với hệ dẫn điện mềm cho phép áp dụng kiểu kẹp ép.
Nối hệ dẫn điện bằng vật liệu khác nhau phải thực hiện sao cho loại trừ hiện tượng ăn mòn bề mặt tiếp xúc.
II.2.16. Việc lựa chọn tiết diện của hệ dẫn điện điện áp trên 1kV theo dòng điện lâu dài cho phép phải đảm bảo ở chế độ bình thường, chế độ sau sự cố và tính đến tăng phụ tải dự kiến.
II.2.17. Đối với hệ dẫn điện có sử dụng dây dẫn trần, cần xác định dòng điện lâu dài cho phép theo Chương I.3 - Phần I, chọn hệ số 0,8 khi không đảo pha, chọn hệ số 0,98 khi có đảo pha.
Hệ dẫn điện điện áp đến 1kV
II.2.18. Nơi rẽ nhánh của hệ dẫn điện phải tiếp cận được để tiến hành kiểm tra và bảo dưỡng.

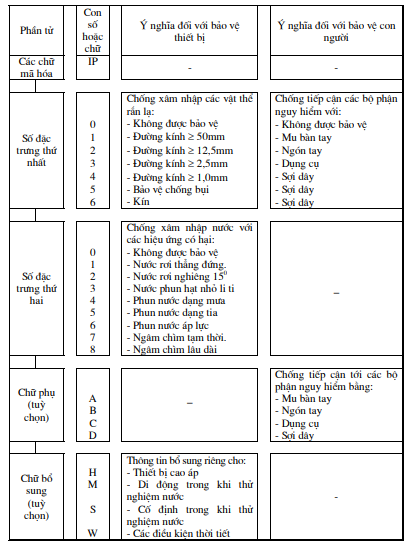

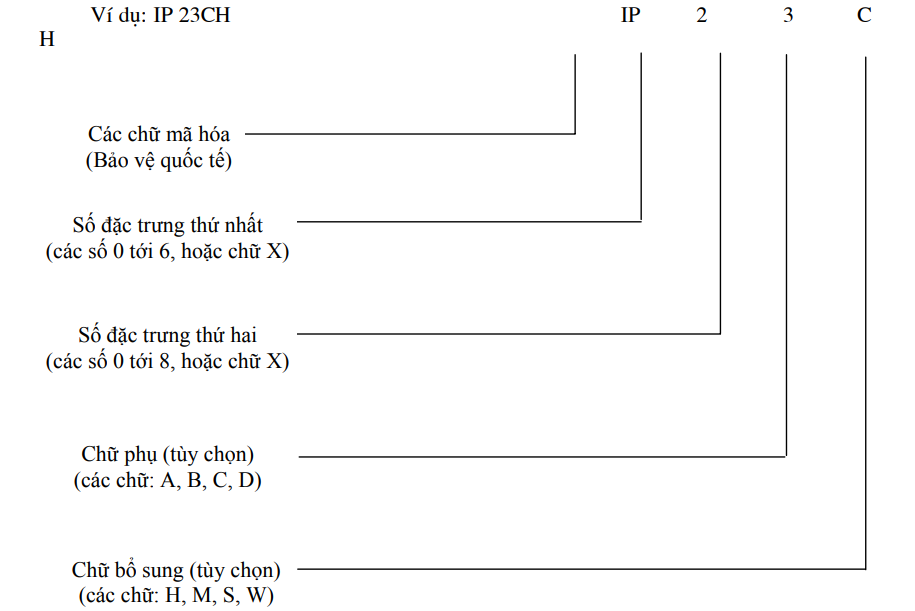

II.2.19. Trong gian công nghiệp, cần bố trí hệ dẫn điện có cấp bảo vệ IP00 (mã IP tham khảo Phụ lục II.1) ở độ cao lớn hơn 3,5m so với sàn nhà hoặc sàn làm việc, còn đối với hệ dẫn điện có cấp bảo vệ IP31, độ cao này phải lớn hơn 2,5m.
Không qui định độ cao lắp đặt đối với hệ dẫn điện có cấp bảo vệ IP20 và cao hơn với các thanh dẫn cách điện, cũng như đối với hệ dẫn điện có cấp bảo vệ IP40 và cao hơn. Cũng không qui định độ cao lắp đặt hệ dẫn điện các kiểu với điện áp tới 42V xoay chiều và tới 110V một chiều.
Trong gian chỉ dành cho nhân viên có chuyên môn làm việc (ví dụ trong tầng kỹ thuật của toà nhà v.v.), không qui định độ cao lắp đặt hệ dẫn điện có cấp bảo vệ IP20 và cao hơn.
Trong gian điện của xí nghiệp công nghiệp, không qui định độ cao lắp đặt của hệ dẫn điện có cấp bảo vệ IP00 hoặc cao hơn. Những nơi có thể tiếp xúc ngẫu nhiên với hệ dẫn điện có cấp bảo vệ IP00 phải được rào chắn.
Đường dẫn điện phải được bảo vệ tăng cường ở những nơi có thể bị hư hỏng về cơ học.
Đường dẫn điện và rào chắn đặt trên lối đi phải được lắp đặt ở độ cao không dưới 1,9m so với sàn nhà hoặc sàn làm việc.
Lưới rào chắn của hệ dẫn điện phải có mắt lưới không lớn hơn 25x25mm.
Kết cấu mà trên đó đặt hệ dẫn điện phải được làm bằng vật liệu không cháy và có giới hạn chịu lửa không nhỏ hơn 0,25 giờ.
Các phần dẫn của hệ dẫn điện xuyên qua mái, vách và tường phải loại trừ khả năng lửa và khói lan truyền từ gian này sang gian khác.
II.2.20. Khoảng cách từ phần dẫn điện của hệ dẫn điện không có vỏ bọc (cấp bảo vệ IP00) đến các đường ống phải không nhỏ hơn 1m, còn đến các thiết bị công nghệ phải không nhỏ hơn 1,5m.
Không qui định khoảng cách từ thanh dẫn có vỏ bọc (cấp bảo vệ IP21, IP31, IP65) đến đường ống và thiết bị công nghệ.
II.2.21. Khoảng trống giữa dây dẫn điện thuộc các pha hoặc cực khác nhau của hệ dẫn điện không có vỏ bọc (IP00) hoặc từ hệ dẫn điện đến tường của toà nhà và các kết cấu nối đất phải không nhỏ hơn 50mm, và đến các phần tử cháy được của toà nhà phải không nhỏ hơn 200mm.
II.2.22. Thiết bị chuyển mạch và bảo vệ để rẽ nhánh từ hệ dẫn điện phải được bố trí trực tiếp trên hệ dẫn điện hoặc gần điểm rẽ nhánh (xem thêm Điều IV.1.17 - Phần IV). Thiết bị này phải được bố trí và che chắn sao cho loại trừ khả năng tiếp xúc ngẫu nhiên tới các phần có điện. Để thao tác từ mặt sàn hoặc sàn làm việc, thiết bị đặt ở độ cao không thể tiếp cận được phải bố trí sẵn các cơ cấu thích hợp (thanh kéo, dây cáp). Thiết bị phải có dấu hiệu để nhận biết được từ sàn nhà hoặc sàn làm việc, chỉ rõ trạng thái của thiết bị đúng cắt.
II.2.23 . Vật cách điện của hệ dẫn điện phải bằng vật liệu không cháy.
II.2.24. Trên toàn bộ tuyến của hệ dẫn điện không có vỏ bọc bảo vệ, cứ 10 - 15m và tại những chỗ có người tiếp cận được (sàn cho người điều khiển cầu trục v.v.), phải gắn biển cảnh báo an toàn.
II.2.25. Phải có biện pháp (ví dụ thanh giằng cách điện) để ngăn ngừa dây dẫn thuộc các pha hút lại gần nhau quá mức cho phép khi có dòng ngắn mạch chạy qua.
II.2.26. Các yêu cầu bổ sung dưới đây áp dụng cho các hệ dẫn điện trong các nhịp của cầu trục:
1. Hệ dẫn điện không được che chắn, không có vỏ bảo vệ, lắp trên các vì kèo, cần bố trí ở độ cao không dưới 2,5m so với mặt sàn cầu và xe của cầu trục. Khi lắp đặt hệ dẫn điện ở độ cao dưới 2,5m nhưng không thấp hơn khoảng vượt của mái thì phải che chắn ngăn ngừa tiếp xúc ngẫu nhiên với hệ dẫn điện khi ở mặt sàn cầu và xe của cầu trục, trên toàn bộ chiều dài của hệ dẫn điện. Cho phép cơ cấu che chắn ở dạng treo ngay trên cầu trục, dưới hệ dẫn điện.
2. Đoạn của hệ dẫn điện không có vỏ bảo vệ bên trên khoang sửa chữa cầu trục phải có che chắn để ngăn ngừa tiếp xúc với phần dẫn điện khi ở trên xe của cầu trục. Không cần che chắn nếu như hệ dẫn điện được lắp đặt ở độ cao lớn hơn 2,5m so với mặt sàn này hoặc nếu như ở những chỗ đó sử dụng vật dẫn bọc cách điện; trong trường hợp này, khoảng cách nhỏ nhất đến các vật dẫn điện được xác định theo điều kiện sửa chữa.
3. Cho phép lắp đặt hệ dẫn điện bên dưới cầu trục mà không áp dụng các biện pháp bảo vệ riêng khỏi những hư hỏng về cơ học tại vùng "chết" của cầu trục. Không yêu cầu áp dụng các biện pháp bảo vệ riêng khỏi hư hỏng về cơ học đối với các thanh dẫn trong vỏ bọc có cấp bảo vệ bất kỳ, dòng điện đến 630A, nằm gần thiết bị công nghệ, bên ngoài vùng "chết" của cầu trục.
Hệ dẫn điện điện áp trên 1kV đến 35kV
II.2.27. Trong gian sản xuất cho phép áp dụng hệ dẫn điện có cấp bảo vệ IP41 hoặc cao hơn, hệ dẫn điện phải được bố trí ở độ cao lớn hơn 2,5m so với sàn nhà hoặc sàn làm việc.
Trong gian sản xuất mà chỉ nhân viên có chuyên môn được vào (ví dụ tầng kỹ thuật của tòa nhà), không qui định độ cao lắp đặt hệ dẫn điện có cấp bảo vệ P41 và cao hơn. Trong gian điện, cho phép áp dụng hệ dẫn điện thuộc cấp bảo vệ bất kỳ. Độ cao lắp đặt so với sàn nhà hoặc sàn làm việc đối với hệ dẫn điện có cấp bảo vệ dưới IP41 là không nhỏ hơn 2,5m; đối với cấp bảo vệ IP41 và cao hơn - không quy định.
II.2.28. Khi lắp đặt hệ dẫn điện ở ngoài trời, có thể áp dụng mọi cấp bảo vệ (xem Điều II.2.4 và II.2.12).
II.2.29. Khi lắp đặt hệ dẫn điện trong các tuynen và hành lang phải thực hiện các yêu cầu của Điều III.2.88 - Phần III và các yêu cầu sau:
1. Chiều rộng hành lang làm việc của hệ dẫn điện không có vỏ bảo vệ phải lớn hơn 1m khi bố trí về một phía, lớn hơn 1,2m khi bố trí về cả hai phía. Khi hệ dẫn điện dài trên 150m, phải tăng chiều rộng hành lang làm việc so với các kích thước nêu trên ít nhất là 0,2m, đối với hệ dẫn điện bố trí một phía cũng như hai phía.
2. Chiều cao rào chắn hệ dẫn điện không có vỏ bọc, so với mặt sàn phải lớn hơn 1,7m.
3. Tại đầu và cuối hệ dẫn điện cũng như tại các điểm trung gian, cần bố trí sẵn dao nối đất cố định hoặc cơ cấu để nối với nối đất di động. Số vị trí đặt nối đất di động phải chọn sao cho điện áp cảm ứng giữa hai điểm gần nhau của cơ cấu nối đất không vượt quá 250V khi xảy ra ngắn mạch ở hệ dẫn điện lân cận.
II.2.30. Các đường hầm và hành lang bố trí hệ dẫn điện cần được chiếu sáng đủ theo yêu cầu. Chiếu sáng đường hầm và hành lang phải được cấp điện từ hai nguồn, các bóng đèn được bố trí xen kẽ đến hai nguồn này.
Những nơi lắp đặt hệ dẫn điện không có vỏ bọc, phụ kiện chiếu sáng phải lắp đặt sao cho đảm bảo an toàn khi bảo dưỡng. Trong trường hợp này, dây dẫn điện chiếu sáng trong đường hầm và hành lang phải có vỏ bảo vệ (cáp điện trong vỏ bọc kim loại, dây dẫn điện trong ống thép v.v.).
II.2.31. Khi bố trí hệ dẫn điện trong đường hầm và hành lang phải tuân thủ các yêu cầu sau:
1. Công trình phải được thực hiện bằng vật liệu không cháy. Các kết cấu xây dựng chịu lực bằng bê tông cốt thép phải có giới hạn chịu lửa không nhỏ hơn 0,75 giờ, nếu bằng thép thì không nhỏ hơn 0,25 giờ.
2. Phải thực hiện thông gió sao cho chênh lệch nhiệt độ không khí vào và ra khi phụ tải bình thường không vượt quá 15oC. Lỗ thông gió phải có cửa chớp hoặc lưới chắn và có tấm che bảo vệ.
3. Bên trong đường hầm và hành lang không được giao chéo với bất kỳ đường ống nào.
4. Đường hầm và hành lang của hệ dẫn điện phải trang bị thiết bị thông tin liên lạc. Phương tiện thông tin liên lạc và nơi đặt phải được xác định khi thiết kế cụ thể.
Hệ dẫn điện mềm trên 1kV đến 35kV ngoài trời
II.2.32. Hệ dẫn điện mềm ở ngoài trời phải được lắp đặt trên các cột riêng. Không cho phép lắp đặt hệ dẫn điện mềm và đường ống công nghệ trên cùng một cột.
II.2.33. Khoảng cách giữa các dây dẫn phân pha nên lấy bằng nhau và lớn hơn sáu lần đường kính của dây dẫn.
II.2.34. Khoảng cách giữa phần dẫn điện và từ phần dẫn điện đến kết cấu nối đất, tòa nhà hoặc công trình khác, cũng như đến mặt đường ôtô hoặc đường sắt phải lấy theo Chương II.5.
II.2.35. Hệ dẫn điện gần tòa nhà, gian của công trình hoặc gần thiết bị ngoài trời có nguy cơ nổ, phải đáp ứng được các yêu cầu của quy trình phòng và chống cháy nổ hiện hành.
II.2.36. Việc kiểm tra khoảng cách từ dây dẫn điện đến công trình giao chéo cần tính đến tải trọng bổ sung lên dây dẫn do các thanh định vị đặt giữa các pha và trong cùng một pha và khả năng dây dẫn đạt nhiệt độ lớn nhất ở chế độ sau sự cố. Nhiệt độ lớn nhất khi dây dẫn làm việc ở chế độ sau sự cố được lấy theo nhà chế tạo, nếu không có thì lấy là 70oC.
II.2.37. Hệ dẫn điện kéo dài phải dự kiến vị trí để đấu nối với nối đất di động. Số lượng vị trí đấu nối với nối đất di động được chọn theo Điều II.2.29 mục 3.
II.2.38. Khi tính toán dây dẫn của hệ dẫn điện mềm cần căn cứ theo các yêu cầu sau:
1. Lực căng và ứng suất trong dây dẫn ứng với những tổ hợp khác nhau của tải trọng ngoài phải chọn theo lực căng tiêu chuẩn cho phép của mỗi pha, tùy thuộc vào độ bền của cột và kết cấu chịu lực được sử dụng. Thông thường chọn lực căng lên một pha không lớn hơn 9,8kN.
2. Phải tính đến tải trọng bổ sung lên dây dẫn do thanh định vị giữa các pha và trong cùng một pha.
3. Phải tính toán áp lực gió lên dây dẫn theo Điều II.5.25.
Chương II.3
ĐƯỜNG CÁP LỰC ĐIỆN ÁP ĐẾN 220KV Phạm vi áp dụng và định nghĩa
II.3.1. Chương này áp dụng cho đường cáp lực điện áp đến 220kV và đường cáp nhị thứ. Các qui định chung áp dụng cho cáp giấy tẩm dầu, cáp khô và cáp dầu áp lực. Ngoài ra có một số qui định riêng cho cáp dầu áp lực.
Đường cáp có điện áp lớn hơn 220kV phải thực hiện theo thiết kế đặc biệt và được cấp có thẩm quyền phê duyệt.
Đường cáp đặt trong công trình có nguy cơ cháy nổ hoặc chỗ có nhiệt độ cao, ngoài các quy định trong quy phạm này còn phải tuân theo các quy định (hoặc các yêu cầu) bổ sung riêng hoặc thiết kế đặc biệt.
II.3.2. Đường cáp là đường dây truyền tải điện hoặc các tín hiệu điện cấu tạo bằng một hoặc nhiều ruột cáp có cách điện và được nối dài bằng hộp cáp, đầu nối và các chi tiết giữ cáp.
Ngoài ra, đối với đường cáp dầu áp lực còn có máy cấp dầu và hệ thống báo hiệu áp suất dầu.
II.3.3. Công trình cáp là công trình dành riêng để đặt cáp, hộp nối cáp, máy cấp dầu cho cáp và các thiết bị khác dùng để đảm bảo cho đường cáp dầu áp lực làm việc bình thường.
II.3.4. Công trình cáp gồm có:
• Tuynen cáp là công trình ngầm trong đó đặt các kết cấu để đặt cáp và các hộp nối, cho phép đi lại dễ dàng để đặt cáp, sửa chữa và kiểm tra cáp.
• Hào cáp là công trình cáp đặt trực tiếp trong đất.
• Mương cáp là công trình ngầm (chìm toàn bộ hoặc từng phần), không đi lại được, dùng để đặt cáp; khi cần đặt cáp, kiểm tra, sửa chữa phải dỡ phần che phủ ở trên.
• Tầng cáp là phần của toà nhà được giới hạn bởi sàn nhà và các tấm trần che hoặc tấm lát nền, có khoảng cách giữa sàn và các tấm che, tấm lợp không được nhỏ hơn 1,8m.
• Sàn kép là khoảng trống giữa các bức tường của phòng, giữa các trần và sàn của phòng có các tấm lát tháo gỡ được (toàn bộ hoặc từng phần diện tích phòng).
• Khối cáp là công trình gồm các ống để đặt cáp, thường đặt cùng với giếng cáp.
• Buồng cáp là công trình ngầm được đậy kín bằng các tấm bê tông, dùng để đặt các hộp nối cáp hoặc để luồn cáp vào khối cáp.
• Giếng cáp là công trình đặt cáp thẳng đứng, có móc hoặc thang trèo để lên xuống.
• Cầu cáp là công trình hở có kết cấu để đặt cáp, bố trí cao hơn mặt đất hoặc sát mặt đất, đặt nằm ngang hoặc nghiêng. Cầu cáp có thể đi lại hoặc không đi lại được.
• Hành lang cáp là công trình kín toàn bộ hoặc từng phần, bố trí cao hơn mặt đất hoặc sát mặt đất, đặt nằm ngang hoặc nghiêng; hành lang cáp đi lại được.
• Máng cáp là công trình hở có kết cấu để đặt cáp điện, có thể sử dụng trong nhà hoặc ngoài trời. Máng có thể là loại vách liền, có lỗ hoặc dạng mắt sàng và được chế tạo bằng vật liệu không cháy.
II.3.5. Cáp dầu áp lực thấp hoặc cao là đường cáp có áp suất dư lâu dài không vượt quá trị số cho phép của nhà chế tạo, thường:
• Từ 0,0245 đến 0,294 MPa: cáp dầu áp lực thấp bọc chì.
• Từ 0,0245 đến 0,49 MPa: cáp dầu áp lực thấp bọc nhôm.
• Từ 1,08 đến 1,57 MPa: cáp dầu áp lực cao.
II.3.6. Đoạn đường cáp là phần của đường cáp nằm giữa hai hộp cáp hoặc giữa hộp cáp và đầu cáp.
II.3.7. Trạm cấp dầu là công trình đặt ngầm hoặc nổi hoặc trên cao, có các thiết bị cấp dầu cho đường cáp (thùng chứa, thùng áp lực, máy cấp dầu v.v.).
II.3.8. Thiết bị phân nhánh của đường cáp dầu áp lực cao là phần nằm giữa đầu cuối của ống dẫn bằng thép đến đầu cuối của hộp đầu cáp 1 pha.
II.3.9. Máy cấp dầu là thiết bị vận hành tự động, bao gồm các thùng, bơm, ống, van một chiều, quạt thông gió, bảng điện và các thiết bị khác dùng để đảm bảo cấp dầu cho các đường cáp dầu áp lực cao.
Yêu cầu chung
II.3.10. Việc thiết kế và xây dựng đường cáp phải dựa trên cơ sở tính toán kinh tế - kỹ thuật có tính đến sự phát triển của lưới điện, tầm quan trọng của đường cáp, đặc điểm của tuyến, phương thức đặt cáp và cấu tạo của cáp và hướng dẫn của nhà chế tạo cáp.
II.3.11. Khi chọn tuyến cáp, nếu có thể cần tránh vùng có đất ăn mòn vỏ kim loại của cáp hoặc xử lý theo Điều II.3.40 .
II.3.12. Việc xây dùng đường cáp phải theo đúng các yêu cầu trong qui định hiện hành về bảo vệ an toàn lưới điện cao áp.
Hành lang bảo vệ đường cáp ngầm giới hạn như sau:
1. Chiều dài: tính từ vị trí cáp chui ra khỏi ranh giới phạm vi bảo vệ của trạm này đến trạm kế tiếp.
2. Chiều rộng: giới hạn bởi 2 mặt phẳng thẳng đứng và song song về 2 phía của tuyến cáp (đối với cáp đặt trực tiếp trong đất, trong nước) hoặc cách mặt ngoài của mương cáp (đối với cáp đặt trong mương) về mỗi phía được quy định trong bảng sau:
Loại cáp điện | Đặt trong mương | Đặt trong đất | Đặt trong nước | ||
Đất ổn định | Đất không ổn định | Không có tàu thuyền qua lại | Có tàu thuyền qua lại | ||
Khoảng cách, m | 0,5 | 1,0 | 1,5 | 20 | 100 |
3. Chiều sâu: tính từ vị trí đáy móng công trình đặt cáp điện lên đến mặt đất hoặc mặt nước tự nhiên.
Ngoài ra còn tuân thủ các yêu cầu sau:
a. Cấm đào hố, chất hàng hóa, đúng cọc, trồng cây, làm nhà và xây dựng các công trình, thả neo tầu thuyền trong hành lang bảo vệ đường cáp ngầm.
b. Cấm thải nước và các chất ăn mòn cáp, thiết bị v.v. vào hành lang bảo vệ đường cáp ngầm.
c. Trường hợp thải nước và các chất khác ngoài hành lang bảo vệ đường cáp điện ngầm mà có khả năng xâm nhập, ăn mòn, làm hư hỏng cáp, chủ sở hữu hoặc người quản lý, sử dụng nhà, công trình có nước, chất thải phải chịu trách nhiệm xử lý để không làm ảnh hưởng tới cáp.
d. Khi thi công công trình trong đất hoặc khi nạo vét lòng sông, hồ thuộc hành lang bảo vệ đường cáp điện ngầm, bên thi công phải thông báo trước ít nhất là 10 ngày cho đơn vị quản lý công trình lưới điện. Phải có sự thoả thuận và thống nhất thực hiện các biện pháp đảm bảo an toàn cho cáp. Trường hợp do yêu cầu cấp bách của công việc liên quan đến an ninh, quốc phòng, thực hiện theo quy định riêng.
II.3.13. Tuyến cáp phải được chọn sao cho ngắn nhất và đảm bảo an toàn không bị hư hỏng về cơ học, chấn động, bị gỉ, bị nóng quá mức quy định hoặc bị ảnh hưởng tia hồ quang của các đường cáp đặt gần gây ra.
Cần tránh đặt các dây cáp bắt chéo lên nhau hoặc lên đường ống dẫn khác.
Khi chọn tuyến cho đường cáp dầu áp lực, phải chú ý tới điều kiện địa hình để bố trí và sử dụng một cách hợp lý nhất các thùng cấp dầu.
II.3.14. Để tránh cho đường cáp khỏi bị hư hỏng và bị các lực cơ học nguy hiểm trong quá trình lắp ráp và vận hành, phải thực hiện các yêu cầu sau đây:
• Cáp phải có dự phòng theo chiều dài đủ để có thể co giãn được khi đất bị dịch chuyển hoặc biến dạng do nhiệt độ của bản thân cáp cũng như kết cấu đặt cáp. Cấm dự phòng cáp theo kiểu khoanh vòng.
• Cáp đặt nằm ngang trên các kết cấu, tường xà, phải được cố định chặt ở điểm cuối, ở cả hai phía của đoạn cáp uốn và tại hộp nối.
• Cáp đặt thẳng đứng theo các kết cấu, theo tường phải được kẹp, gia cố sao cho không bị biến dạng vỏ bọc, không làm hỏng cáp và chỗ nối do tác động của trọng lượng bản thân cáp.
• Kết cấu đỡ cáp loại không bọc vỏ thép cần phải tránh hư hỏng cơ học cho vỏ cáp, tại các điểm gia cố chặt cần có đệm lút đàn hồi .
• Các loại cáp (kể cả cáp bọc thép) đặt ở những chỗ ôtô qua lại, chuyên chở máy móc, hàng hóa, người qua lại v.v. phải được bảo vệ chống va chạm.
• Khi đặt cáp mới bên cạnh cáp đang vận hành phải có biện pháp để không làm hỏng cáp đang vận hành.
• Phải đảm bảo khoảng cách của cáp đến nguồn nhiệt để tránh làm cáp nóng quá mức cho phép, phải có biện pháp bảo vệ cáp không để chất nóng bắn vào chỗ đặt các hộp nối.
II.3.15. Việc bảo vệ đường cáp tránh khỏi dòng điện lạc mạch hoặc bị ăn mòn do đất phải thực hiện theo đúng các yêu cầu của quy phạm này và các quy định về bảo vệ chống ăn mòn cho công trình xây dựng.
II.3.16. Khi tính toán kết cấu của công trình cáp đặt ngầm phải tính đến trọng lượng cáp, đất lấp, lớp đất phủ làm đường ở trên và tải trọng của các phương tiện giao thông qua lại.
II.3.17. Công trình đặt cáp phải làm bằng vật liệu không cháy. Nghiờm cấm đặt thiết bị hoặc nguyên vật liệu trong công trình cáp và trên các kết cấu đỡ cáp, dự là tạm thời. Cáp đặt tạm phải tuân thủ tất cả các yêu cầu của việc đặt cáp và được phép của bộ phận quản lý vận hành.
II.3.18. Cáp đặt ngoài trời nên có biện pháp bảo vệ không bị ảnh hưởng của tia nắng và ảnh hưởng của các nguồn nhiệt khác.
II.3.19. Khi uốn cáp, bán kính cong phải thực hiện theo yêu cầu của nhà chế tạo cáp.
II.3.20. Bán kính cong phía trong của ruột cáp khi tách ra phải thực hiện theo qui định của nhà chế tạo .
II.3.21. Độ căng của cáp khi đặt và kéo được xác định mức căng cơ học có thể chịu được của ruột và vỏ bọc cáp theo qui định của nhà chế tạo.
II.3.22. Mỗi đường cáp phải đựơc đánh số hoặc tên gọi riêng. Nếu đường cáp có nhiều cáp đặt song song với nhau, ngoài các số của chúng phải thêm vào các chữ "a", "b", "c" v.v.
Cáp đặt hở và hộp cáp phải có nhãn. Trên nhãn cáp ghi: mã hiệu, điện áp, tiết diện, số hiệu hoặc tên gọi. Trên nhãn hộp cáp ghi: ngày lắp, đơn vị lắp.
Các nhãn đó phải đặt cố định, chắc chắn, không cách nhau quá 50m và không bị ảnh hưởng do tác động của môi trường xung quanh.
Trên tuyến cáp ngầm phải có mốc đánh dấu tuyến cáp.
II.3.23. Tuyến của mỗi đường cáp ngầm trong đất hoặc trong nước phải có bản đồ mặt bằng ghi rõ đầy đủ các tọa độ tương ứng so với các mốc có sẵn của công trình đó xây dựng hoặc so với các mốc đặc biệt. Ở những chỗ có hộp cáp cũng phải đánh dấu trên bản đồ.
Lựa chọn phương thức đặt cáp
II.3.24. Khi lựa chọn phương thức đặt cáp lực đến 35kV phải tuân thủ các bước:
1. Trong một hào cáp không đặt quá 6 sợi cáp lực. Nếu số lượng sợi cáp lớn hơn, nên đặt trong các hào riêng cách nhau không được nhỏ hơn 0,5m hoặc trong các mương, tuynen, cầu đỡ hoặc hành lang cáp.
2. Khi số cáp lực đi cùng tuyến nhiều hơn 20 sợi cáp nên đặt trong tuynen, mương, cầu đỡ, hành lang cáp.
3. Đặt cáp trong khối cáp khi mật độ cáp theo tuyến lớn, tại các điểm giao chéo với đường sắt, đường ôtô để tránh khả năng đứt gãy vỏ kim loại v.v.
4. Khi chọn phương thức đặt cáp trong phạm vi thành phố, cần tính mức đầu tư ban đầu, các khoản chi phớ liên quan đến bảo dưỡng, sửa chữa cũng như sự thuận tiện và tính kinh tế của công trình.
II.3.25. Trong khu vực của nhà máy điện, các đường cáp phải đặt trong tuynen cáp, hộp dẫn cáp, mương, khối cáp, cầu đỡ và hành lang cáp. Việc lắp đặt cáp lực trong hào chỉ cho phép ở công trình phụ trợ cách xa nhà máy (kho nhiên liệu, xưởng) với số lượng cáp không lớn hơn 6. Trong khu vực nhà máy điện công suất đến 25MW, cho phép đặt cáp trong các hào.
II.3.26. Trong khu vực xí nghiệp công nghiệp, đường cáp phải đặt chìm trong các hào, đặt trong tuynen cáp, khối cáp, mương, trên cầu đỡ, hành lang và các tường của toà nhà.
II.3.27. Trong phạm vi các trạm biến áp và trạm phân phối, cáp cần đặt trong tuynen, mương, ống, hào cáp, cầu dẫn hoặc hành lang cáp.
II.3.28. Trong thành phố và nụng thụn nếu dùng cáp đơn, thông thường đặt chìm trong đất (hào cáp) nên đi ngầm dưới vỉa hố, đi cạnh các dải đất trống, vườn hoa, tránh tuyến đường xe cộ.
II.3.29. Tại các phố, quảng trường có nhiều công trình ngầm, nếu số lượng cáp trong nhóm là 10 hoặc nhiều hơn, nên đặt trong khối ống và trong tuynen. Khi giao cắt với đường phố, quảng trường (có mật độ xe qua lại cao) đó ốp lát, mặt đường đó được rải hoàn chỉnh, phải đặt cáp trong khối cáp hoặc trong khối ống (đặt sẵn).
II.3.30. Bên trong toà nhà có thể đặt cáp trực tiếp theo cấu trúc của nhà (đặt hở và đặt trong hộp, ống), trong mương, tuynen cáp, ống cáp dưới sàn nhà, dưới sàn che và dưới móng của các thiết bị, trong gian hầm, tầng cáp trong các sàn kép.
II.3.31. Đối với cáp dầu áp lực (với số lượng bất kỳ) có thể đặt trong tuynen cáp, trong hành lang và trong đất (trong các hào); phương pháp lắp đặt do thiết kế xác định.
Lựa chọn loại cáp
II.3.32. Nếu đường cáp đặt ở tuyến đi qua các vùng đất có điều kiện môi trường khác nhau, phải lựa chọn kết cấu và tiết diện cáp theo đoạn tuyến có điều kiện khắc nghiệt nhất. Nếu chiều dài của đoạn tuyến còn lại đi qua vùng đất có điều kiện tốt hơn mà không vượt quá chiều dài chế tạo của cáp thì vẫn chọn tiết diện và kết cấu của cáp theo điều kiện khắc nghiệt nhất.
Khi chiều dài đoạn tuyến cáp lớn hơn chiều dài chế tạo cáp, đặt trong vùng đất có những điều kiện đặt cáp khác nhau, kết cấu và tiết diện của cáp cần phải lựa chọn phù hợp cho từng đoạn.
II.3.33. Đối với đường cáp đi qua các vùng có điều kiện làm mát khác nhau, tiết diện cáp và kết cấu phải chọn theo điều kiện làm mát kộm nhất, nếu chiều dài của đoạn đó trên 10m.
Đối với đường cáp điện áp đến 10kV, trừ đường cáp đặt trong nước, chỉ cho phép dùng nhiều nhất là ba loại tiết diện khác nhau cho một tuyến cáp, nếu chiều dài của mỗi đoạn trên 20m.
II.3.34. Cáp đặt trực tiếp trong đất hoặc trong nước phải là cáp có lớp bảo vệ chịu va đập cơ học.
Lớp bảo vệ của cáp phải chịu được tác động cơ học khi lắp đặt ở bất kỳ vùng đất nào, kể cả khi kéo cáp, luồn cáp qua khối hoặc ống cáp và chịu được tác động nhiệt, chịu được tác động hóa học trong quá trình vận hành, sửa chữa.
II.3.35. Ống dẫn cáp dầu áp lực cao đặt trong đất hoặc trong nước cần có biện pháp bảo vệ chống ăn mòn.
II.3.36. Công trình cáp trong xưởng sản xuất ít nguy cơ hư hỏng do cơ học trong quá trình vận hành nên dùng loại không bọc thép, còn nơi có nhiều nguy cơ hư hỏng do cơ học phải dùng loại có vỏ bọc thép hoặc có biện pháp bảo vệ. Ở ngoài công trình cáp, cho phép đặt loại cáp không bọc thép tại những nơi có độ cao không được nhỏ hơn 2m. Tại những nơi độ cao nhỏ hơn, chỉ cho phép dùng cáp không bọc thép khi có biện pháp bảo vệ (trong hộp cáp, thép góc, ống luồn cáp v.v.).
Trường hợp phải đặt theo dạng hỗn hợp (trong đất, trong công trình cáp hoặc xưởng sản xuất) nên dùng loại cáp có chủng loại như loại đặt trong đất nhưng có lớp phủ chống cháy.
II.3.37. Khi đặt cáp trong công trình cáp hoặc trong gian sản xuất, cáp bọc thép không được có vỏ bọc bên ngoài, còn cáp không bọc thép thì ở ngoài vỏ kim loại không được có lớp bảo vệ bằng vật liệu dễ cháy.
Khi đặt hở không được dùng cáp lực và cáp nhị thứ có cách điện bằng polyetylen dễ cháy.
Trên vỏ kim loại của cáp và mặt kim loại đặt cáp phải có một lớp chống gỉ không cháy để bảo vệ. Khi đặt cáp trong gian nhà có môi trường ăn mòn, phải dùng loại cáp chịu được tác động của môi trường đó.
II.3.38. Đối với cáp của nhà máy điện, trạm biến áp và điểm nút quan trọng của lưới điện, phải dùng loại cáp có băng thép bọc ngoài phủ bằng lớp vật liệu không cháy.
Cấm sử dụng ở nhà máy điện loại cáp có vỏ bọc dễ cháy.
II.3.39. Đối với cáp đặt trong khối và ống cáp phải dùng loại không bọc thép nhưng có vỏ chì tăng cường. Tại các đoạn khối, ống cáp và đoạn rẽ có độ dài đến 50m, cho phép đặt loại cáp bọc thép có vỏ chì hoặc nhôm nhưng không có lớp vỏ bằng sợi ở ngoài cùng. Đối với đường cáp đặt trong ống, cho phép dùng loại có vỏ bằng nhựa tổng hợp hoặc cao su.
II.3.40. Khi đặt cáp ở vùng đất có hại đến vỏ thép như muối, bựn lầy, đất đắp có xỉ hoặc vật liệu xây dựng hoặc ăn mòn điện hóa, phải dùng loại cáp vỏ chì hoặc nhôm có lớp bảo vệ bên ngoài bằng nhựa tổng hợp. Ở những chỗ cáp đi qua vùng bựn lầy, cáp phải được lựa chọn có xét đến các điều kiện địa chất, hóa học và cơ học.
II.3.41. Đối với đường cáp đặt ở vùng đất không ổn định, phải dùng loại có vỏ bọc bằng sợi thép hoặc phải có biện pháp chống nguy hại đến cáp khi đất dịch chuyển (ví dụ dự phòng chiều dài cho đường cáp, lèn chặt đất, đóng cọc).
II.3.42. Ở chỗ cáp đi qua suối, bãi đất bồi, các kênh rạch cũng dùng loại cáp giống loại cáp đặt trong đất (xem thêm Điều II.3.78).
II.3.43. Đường cáp đặt theo cầu đường sắt và các cầu khác nên dùng loại cáp có vỏ nhôm bọc thép.
II.3.44. Đường cáp cung cấp điện cho thiết bị di động phải dùng loại cáp mềm có lớp cách điện bằng cao su hoặc bằng vật liệu tương tự để chịu được khi cáp di chuyển hoặc bị uốn cong nhiều lần.
II.3.45. Đường cáp đặt dưới nước phải dùng loại cáp bọc bằng sợi thép tròn bện quanh và nên tránh nối cáp. Với mục đích này cho phép dùng cáp một ruột tuỳ theo chiều dài chế tạo cáp.
Tại chỗ đường cáp đi từ bờ ra biển có sóng lớn, ở những đoạn sông nước chảy xiết và bờ thường bị xói lở cũng như khi đặt cáp quá sâu (đến 40 hoặc 60m), phải dùng loại cáp có hai lớp vỏ bọc bằng kim loại.
Không được đặt trong nước cáp có cách điện bằng cao su trong lớp vỏ nhựa tổng hợp và cáp trong vỏ nhôm không có lớp chống thấm đặc biệt.
Đường cáp đặt qua sông nhỏ không có tàu thuyền qua lại và bãi bồi không quá 100m có hướng dòng chảy và đáy sông cố định, có thể dùng loại cáp bọc thép là loại có đai bằng thép.
II.3.46. Đối với đường cáp dầu áp lực điện áp 110 - 220kV, loại cáp và kết cấu cáp do thiết kế xác định.
II.3.47. Khi đặt cáp điện áp đến 35kV ở những đoạn thẳng đứng hoặc dốc nghiêng quá mức quy định của nhà chế tạo thì phải dùng loại cáp có lớp cách điện tẩm dầu không chảy hoặc cáp có lớp cách điện tẩm ít dầu hoặc cáp khô. Với điều kiện nêu trên, cáp tẩm nhiều dầu chỉ cho phép dùng đầu cáp hoặc hộp nối hãm đặt trên đoạn cáp ứng với độ chênh lệch mức đặt cho phép trong các tiêu chuẩn chế tạo cáp đó.
Độ cao chênh lệch cho phép giữa các đầu cáp hoặc các hộp nối hãm của đường cáp dầu áp lực thấp do điều kiện kỹ thuật từng cáp và sự tính toán chế độ phát nhiệt tối đa xác định.
II.3.48. Trong lưới điện 4 dây phải dùng cáp 4 ruột, không cho phép đặt dây trung tính riêng rẽ với các dây pha.
Trong lưới điện xoay chiều điện áp tới 1kV ba pha 4 dây có trung tính nối đất, cho phép dùng cáp 3 ruột vỏ nhôm và dùng vỏ nhôm làm dây trung tính nối đất, trừ các trường hợp sau đây:
a. Đặt ở những nơi có nguy cơ cháy nổ (trong nhà cũng như ngoài trời).
b. Đặt ở những nơi mà trong điều kiện vận hành bình thường, dòng điện trong dây trung tính vượt quá 75% dòng điện cho phép của dây pha.
Dùng vỏ chì của cáp 3 ruột làm dây trung tính ở các nơi trên, chỉ cho phép trong các trường hợp cải tạo lưới điện thành phố 380/220V.
II.3.49. Đối với các đường cáp trong lưới điện 3 pha điện áp đến 35kV cho phép dùng cáp một ruột cho từng pha nếu xét có lợi về kinh tế - kỹ thuật so với cáp 3 ruột hoặc trong trường hợp không thể chọn cáp đủ chiều dài chế tạo cần thiết.
Tiết diện cáp một ruột được lựa chọn phải tính đến sự tăng nhiệt của cáp do dòng điện cảm ứng ra vỏ cáp.
Trong trường hợp trên phải thực hiện những biện pháp để đảm bảo phân phối đồng đều dòng điện giữa các cáp vận hành song song, đảm bảo an toàn khi chạm vào vỏ cáp, giảm thiểu sự toả nhiệt sang các phần kim loại bên cạnh và cố định cáp bằng kẹp cách điện.
Đặt thiết bị cấp dầu và tín hiệu áp suất dầu của đường cáp dầu áp lực
II.3.50. Hệ thống cấp dầu đảm bảo cho đường cáp dầu áp lực làm việc an toàn trong chế độ làm việc bình thường và chế độ quá nhiệt.
II.3.51. Lượng dầu trong hệ thống cấp dầu được xác định có xét đến lượng dầu tiêu thụ của hệ thống đó. Ngoài ra phải đảm bảo lượng dầu dự trữ khi sửa chữa sự cố và lượng dầu cấp đủ cho đoạn dây dài nhất.
II.3.52. Thùng dầu áp suất thấp nên đặt trong nhà kín. Nếu số lượng thùng dầu ở trạm cấp dầu ngoài trời không quá 6 thùng nên đặt trong các ngăn bằng kim loại nhẹ, đặt trên giá hoặc cột.
Thùng dầu phải trang bị đồng hồ chỉ áp suất dầu và được bảo vệ tránh ánh nắng mặt trời chiếu trực tiếp.
II.3.53. Các máy cấp dầu áp suất cao cần phải đặt trong nhà kín, nhiệt độ trong nhà không được thấp hơn +10oC và đặt càng gần chỗ nối (chỗ cấp dầu) vào đường cáp càng tốt.
Việc nối các máy cấp dầu vào cáp dầu thực hiện qua bộ góp dầu.
II.3.54. Khi đặt các đường cáp dầu áp lực cao song song với nhau, việc cấp dầu cho mỗi đường cáp nên thực hiện từ các máy cấp dầu riêng biệt, hoặc đặt thiết bị tự động chuyển các máy cấp dầu từ đường cáp này sang đường cáp kia.
II.3.55. Cần đảm bảo cấp điện cho các máy cấp dầu từ hai nguồn điện riêng biệt và nhất thiết phải có thiết bị tự động đóng nguồn dự phòng.
Các máy cấp dầu cần cách ly nhau bằng các rào ngăn chống cháy có mức chịu lửa không được nhỏ hơn 0,75 giờ.
II.3.56. Mỗi một đường cáp dầu cần phải có hệ thống tín hiệu áp suất dầu, đảm bảo tự ghi và truyền các tín hiệu về mức giảm hoặc tăng áp suất của dầu quá giới hạn cho phép đến trung tâm vận hành.
II.3.57. Ở mỗi đoạn cáp dầu áp lực thấp phải đặt ít nhất hai bộ cảm biến áp suất, còn trên đường cáp dầu áp lực cao phải đặt bộ cảm biến tại từng máy cấp dầu. Tín hiệu sự cố phải được truyền đến trạm có người trực thường xuyên.
Hệ thống tín hiệu áp suất dầu cần được bảo vệ để tránh ảnh hưởng điện trường của các đường cáp lực.
II.3.58. Các trạm cấp dầu cho đường cáp dầu áp lực phải có điện thoại liên lạc với điều độ lưới điện khu vực.
II.3.59. Gian đặt tủ bảng điện và thiết bị điều khiển tự động cho máy cấp dầu không được rung động quá giá trị cho phép của thiết bị.
Lắp đặt hộp nối và đầu cáp
II.3.60. Việc lắp đặt hộp nối và đầu cáp phải đảm bảo kết cấu phù hợp với sự làm việc của cáp và môi trường xung quanh. Hộp nối và đầu cáp phải đảm bảo không lọt ẩm và chất có hại vào trong cáp. Hộp nối và đầu cáp phải chịu được điện áp thử nghiệm theo qui định.
II.3.61. Hộp nối và đầu cáp phải sử dụng phù hợp với các tiêu chuẩn kỹ thuật của cáp.
II.3.62. Đối với hộp nối hoặc hộp nối hãm của cáp dầu áp lực thấp chỉ được dùng hộp nối bằng đồng hoặc đồng thau.
Độ dài các phân đoạn và vị trí đặt hộp nối hãm của cáp dầu áp lực thấp được xác định có xét đến việc cấp dầu cho cáp trong chế độ bình thường và chế độ thay đổi nhiệt.
Hộp nối hãm và nửa hãm của đường cáp dầu phải bố trí trong giếng cáp. Khi đặt cáp trong đất, hộp cáp nên đặt trong hố cáp được phủ đất mịn hoặc cát.
Ở vùng vận tải điện khí hóa (hệ thống xe điện ngầm, tàu điện, đường sắt) hoặc vùng đất có hại đến vỏ kim loại của cáp và hộp cáp thì hộp cáp phải dễ tiếp cận để kiểm tra.
II.3.63. Trên đường cáp dùng cả cáp cách điện giấy tẩm dầu và cáp cách điện tẩm ít dầu, nếu mức đặt cáp cách điện giấy tẩm cao hơn mức đặt cáp cách điện tẩm ít dầu thì chỗ nối cáp phải dùng hộp nối hãm chuyển tiếp.
II.3.64. Những đường cáp điện áp trên 1kV dùng loại cáp mềm cách điện bằng cao su và vỏ bọc bằng cao su, khi đấu nối chúng cần thực hiện bằng phương pháp lưu hóa nóng (hấp chín) cao su và phủ bên ngoài chỗ nối bằng một lớp phủ chống ẩm.
II.3.65. Số lượng hộp nối trong một kilômét đường cáp xây dựng mới không nên vượt quá:
• 4 hộp đối với loại cáp 3 ruột điện áp 1 - 10kV có tiết diện đến 3x95mm2
• 5 hộp đối với loại cáp 3 ruột điện áp 1 - 10kV có tiết diện 3x120mm2- 3x240mm2
• 6 hộp đối với loại cáp 3 pha điện áp 15 - 22 - 35kV
• 2 hộp đối với cáp 1 ruột
Đối với tuyến cáp điện áp 110 - 220kV, số hộp do thiết kế xác định.
Không được dùng các đoạn cáp ngắn lắp đặt trong các công trình cáp có độ dài lớn.
II.3.66. Chế tạo và lắp ráp các hộp đầu cáp, hộp nối phải thực hiện theo đúng các quy định và chỉ dẫn kỹ thuật riêng.
Nối đất
II.3.67. Các đường cáp có vỏ bọc kim loại và kết cấu để đặt cáp phải nối đất hoặc nối trung tính theo các yêu cầu trong Chương I.7 - Phần I.
II.3.68. Khi nối đất hoặc nối trung tính, vỏ kim loại và đai thép của cáp lực phải nối với nhau và nối với vỏ hộp nối bằng dây đồng mềm. Trong mọi trường hợp, dây nối đất phải có tiết diện không được nhỏ hơn 6mm2.
Tiết diện dây nối đất của cáp nhị thứ phải chọn tương ứng với yêu cầu nêu trong Chương I.7 - Phần I.
Nếu trên kết cấu của cột có đặt hộp đầu nối và chống sét thì đai, vỏ kim loại và vỏ hộp cáp phải nối với trang bị nối đất của chống sét. Không cho phép dùng vỏ kim loại của cáp làm dây nối đất.
II.3.69. Đối với các đường cáp dầu áp lực thấp, phải nối đất hộp đầu cáp, hộp nối và hộp nối hãm. Với máy cấp dầu phải nối với đường cáp vỏ nhôm qua đoạn ống cách điện, vỏ của hộp đầu cáp phải cách ly với vỏ nhôm. Yêu cầu này không áp dụng cho các đường cáp nối trực tiếp vào máy biến áp. Khi sử dụng loại cáp dầu áp lực thấp có đai thép, tại mỗi giếng các hộp nối phải hàn nối cả hai đầu và nối đất.
Đối với đường cáp dầu áp lực cao đặt trong đất, ống thép phải nối đất tại từng giếng và ở hai đầu đường cáp. Nếu cáp dầu đặt trong công trình cáp, ngoài những điểm nối đất ở trên còn phải nối đất các điểm trung gian theo quy định của thiết kế.
Khi cần thiết bảo vệ cho ống thép khỏi bị ăn mòn, việc nối đất ống thép phải thực hiện theo các yêu cầu của bảo vệ đó, nhưng phải đảm bảo khả năng kiểm tra điện trở của lớp bọc chống ăn mòn.
II.3.70. Khi nối đường cáp với ĐDK mà tại cột không có nối đất, được phép dùng vỏ cáp làm dây nối đất cho hộp đầu cáp; nếu hộp đầu cáp ở phía kia của đường cáp đó được nối đất thì điện trở nối đất của vỏ cáp phải phù hợp với yêu cầu của Chương I.7 - Phần I.
Các yêu cầu đặc biệt với cáp trong nhà máy điện, trạm biến áp và thiết bị phân phối
II.3.71. Các yêu cầu nêu trong các Điều II.3.72 và 77 áp dụng đối với tổ hợp đường cáp của nhà máy điện công suất từ 25MW trở lên, thiết bị phân phối và trạm biến áp có điện áp 220 - 500kV, cũng như đối với các thiết bị phân phối và trạm biến áp có nhiệm vụ đặc biệt.
II.3.72. Sơ đồ đấu dây chính, sơ đồ tự dùng và sơ đồ thao tác điều khiển, các loại thiết bị và tổ hợp cáp của nhà máy điện hoặc trạm biến áp phải lắp đặt sao cho khi có hoả hoạn bên trong hay ngoài tổ hợp cáp thì một số tổ máy của nhà máy điện vẫn hoạt động bình thường, không làm gián đoạn việc nối dự phòng của các thiết bị phân phối và trạm biến áp cũng như hệ thống cảnh báo và chữa cháy.
II.3.73. Đối với nhóm cáp chính của nhà máy điện cần có các công trình cáp (tầng cáp, tuynen cáp, giếng cáp v.v.) tách biệt với các thiết bị công nghệ. Không để người không có chuyên môn tiếp cận tới.
Khi lắp đặt nhóm cáp ở nhà máy điện, tuyến cáp cần chọn và tính đến khả năng:
• Làm nóng cáp do toả nhiệt của các thiết bị công nghệ.
• Làm đứt, gãy hoặc biến dạng cáp (do cháy, nổ), làm bẩn cáp do bụi lọt qua hệ thống khử bụi.
Không được đặt cáp chuyển tiếp trong tuynen kỹ thuật, hầm thông gió, phòng xử lý nước bằng hóa chất cũng như tại nơi lắp đặt hệ thống ống dẫn hóa chất có tính ăn mòn.
II.3.74. Các cáp nhánh dự phòng lẫn nhau (cáp lực, thao tác, điều khiển, cáp tín hiệu, cứu hoả v.v.) cần lắp đặt sao cho khi xảy ra hoả hoạn, chúng không bị hỏng cùng một lúc. Như vậy các tổ hợp cáp phải chia thành các phân nhóm nhỏ và cách ly chúng với nhau. Việc phân chia thành các nhóm tuỳ thuộc điều kiện tại chỗ.
II.3.75. Trong khu vực của tổ máy phát điện, cho phép xây công trình cáp có mức chịu lửa là 0,25 giờ. Trong trường hợp này, các thiết bị công nghệ có thể là nguồn phát sinh cháy (thùng chứa dầu, trạm chứa dầu v.v.) phải được ngăn bằng các tấm có mức chịu lửa từ 0,75 giờ trở lên.
Trong khu vực của tổ máy phát điện, cho phép đặt cáp bên ngoài công trình cáp chuyên dụng, với điều kiện cáp đó chắc chắn không bị hư hỏng do cơ học, bụi, tia lửa trong khi sửa chữa các thiết bị công nghệ và đảm bảo vận hành cáp thuận tiện.
Để tiếp cận với đường cáp đặt ở độ cao trên 5m, cần xây dựng các lối đi có các điểm dừng.
Đối với loại cáp một sợi và nhóm cáp nhỏ (đến 20 sợi) không nhất thiết phải xây các điểm dừng, nhưng phải có khả năng thay thế nhanh và sửa chữa được cáp trong quá trình vận hành.
Khi đặt cáp trong vùng của một tổ máy phát điện ở bên ngoài công trình cáp chuyên dụng, cần đảm bảo khả năng phân nhóm nhỏ cáp đi theo các tuyến khác nhau.
II.3.76. Tầng cáp, tuynen dùng đặt các loại cáp của các tổ máy khác nhau, kể cả tầng cáp và tuynen phía dưới tủ bảng điều khiển của các tổ máy phải phân chia theo từng tổ máy và ngăn tách riêng các phòng khác nhau vào tầng cáp, tuynen cáp, giếng cáp, hộp cáp, mương cáp và các điểm cáp đi qua bằng vách ngăn, tấm che có mức chịu lửa trên 0,75 giờ.
Tại những nơi cáp đi qua tường ngăn hoặc mái che cần tính đến việc sử dụng vật liệu không cháy, dễ khoan đục và có mức chịu lửa trên 0,75 giờ, thuận tiện cho việc thay thế, đặt thêm cáp.
Tại công trình cáp có độ dài lớn của nhà máy điện phải tính đến các lối thoát hiểm đặt cách nhau không quá 50m.
Tổ hợp cáp của nhà máy điện cần tách riêng với tuynen của mạng lưới cáp đi ra từ nhà máy và thanh góp bằng các tấm ngăn chống cháy có mức chịu lửa trên 0,75 giờ.
II.3.77. Chỗ cáp đi vào phòng kín của thiết bị phân phối, phòng đặt tủ bảng điều khiển và bảo vệ, thiết bị phân phối để hở, cần có các vách ngăn có mức chịu lửa trên 0,75 giờ.
Chỗ cáp đi vào bảng điều khiển của tổ máy phát điện cần che chắn bằng các tấm vật liệu có mức chịu lửa lớn hơn 0,75 giờ.
Giếng cáp cần tách riêng với tuynen cáp, với tầng cáp và với công trình cáp khác bằng các vách ngăn có mức chịu lửa trên 0,75 giờ và phải lát kín cả phía trên và dưới đáy.
Giếng cáp dài khi đi qua tấm che cần tách ra từng ngăn không dài quá 20m bằng các tấm vách ngăn không cháy có mức chịu lửa trên 0,75 giờ.
Giếng cáp chuyển tiếp cần có các cửa ra vào và thang hoặc móc để lên xuống.
Đặt cáp trong đất
II.3.78. Khi đặt trong đất, cáp cần đặt trong hào cáp. Phía dưới cáp phải có lớp đất mịn, trên cáp phủ lớp đất mịn không lẫn sỏi, đá, xỉ quặng hoặc rác.
Suốt chiều dài đường cáp phải có bảo vệ tránh tác động về cơ học, như:
• Đối với cáp điện áp 35kV trở lên, trên mặt hào cáp phải phủ các tấm đan bê tông với chiều dày không được nhỏ hơn 50mm.
• Đối với cáp điện áp dưới 35kV, trên mặt hào cáp lát bằng tấm đan hoặc phủ lớp gạch nằm ngang với đường cáp hoặc bằng vật liệu có độ cứng suốt tuyến cáp (không được dùng gạch silicát, gạch lỗ, gạch rỗng để lát).
Khi đặt cáp điện áp tới 22kV sâu dưới đất 1m hoặc sâu hơn ) thì không cần phải bảo vệ tránh tác động về cơ học, trừ trường hợp cáp của lưới điện đụ thị, cáp chui qua đường sắt, đường xe điện và đường ôtô.
Đối với cáp điện áp dưới 1kV, chỉ cần bảo vệ ở những đoạn có khả năng bị các tác động về cơ học.
Các qui định trên đây không áp dụng đối với các trường hợp thi công bằng phương pháp khoan ngầm (đào bằng robot)
II.3.79. Độ sâu đặt cáp so với cốt chuẩn quy hoạch ít nhất là:
• 0,7m với cáp có điện áp đến 22kV.
• 1,0m với cáp có điện áp 35kV.
• 1,5m với cáp điện áp 110 - 220kV.
Cho phép giảm độ sâu còn 0,5m tại các đoạn có độ dài dưới 5m, ở những chỗ dẫn vào toà nhà hoặc giao cắt với công trình ngầm nhưng phải được bảo vệ tránh tác động cơ học.
II.3.80. Khoảng cách từ đường cáp (ở mọi cấp điện áp khi đặt trong đất) đến móng nhà hoặc móng công trình xây dựng không được nhỏ hơn 0,6m.
Cấm đặt cáp trực tiếp dưới móng nhà, móng công trình xây dựng. Khi đặt cáp qua tầng ngầm, tầng hầm kỹ thuật phải tuân theo các qui định đó được Nhà nước ban hành.
II.3.81. Khi đặt cáp song song với nhau, nếu không có hướng dẫn của nhà chế tạo thì khoảng cách giữa các cáp ít nhất phải là:
a. 100mm: giữa các cáp lực điện áp tới 10kV với nhau hoặc giữa chúng với cáp nhị thứ.
b. 250mm: giữa các cáp lực điện áp 22kV hoặc 35kV với nhau hoặc giữa chúng với loại cáp lực khác có điện áp thấp hơn.
c. 500mm: giữa các cáp của các cơ quan khác nhau hoặc giữa cáp lực với cáp thông tin liên lạc.
d. 500mm: giữa các cáp dầu áp lực điện áp 110kV - 220kV với nhau hoặc giữa cáp dầu áp lực với cáp khác, trong đó cáp dầu áp lực thấp phải đặt cách ly nhau và cách ly với cáp khác bằng tấm đan bê tông, ngoài ra cần phải tính đến ảnh hưởng điện từ trường của chúng đối với cáp thông tin liên lạc.
e. Khoảng cách giữa các cáp nhị thứ không quy định.
Trong trường hợp cần thiết, nếu được sự thỏa thuận của cơ quan quản lý vận hành và điều kiện thực địa, có thể giảm bớt khoảng cách ở điểm "b" và điểm "c" còn 100mm; còn khoảng cách giữa cáp lực có điện áp 10kV và cáp thông tin (trừ cáp thông tin cao tần) giảm còn 250mm với điều kiện cáp phải được bảo vệ nếu xảy ra ngắn mạch.
II.3.82. Khi đặt cáp đi qua rừng hoặc qua vùng trồng cây, khoảng cách ít nhất từ cáp đến gốc cây là 2m. Nếu thỏa thuận được với các bên hữu quan của khu vực, có thể giảm khoảng cách trên khi cáp được đặt trong ống.
Khi đặt cáp ở vườn cây có các gốc cây nhỏ thì khoảng cách nói trên có thể giảm xuống đến 0,75m.
II.3.83. Khoảng cách từ cáp điện áp đến 35kV, cáp dầu áp lực đặt song song theo chiều ngang đến các đường ống (ống nước, mương nước), các tuyến ống hơi đốt áp suất thấp từ 0,0049MPa đến 0,588MPa không được nhỏ hơn 1m; đến các đường ống có áp suất trên 0,588MPa đến 1,176MPa không được nhỏ hơn 2m.
Trong điều kiên chật hẹp, cho phép giảm khoảng cách trên của đường cáp 35kV (trừ đến đường ống dẫn nhiên liệu lỏng hoặc khí đốt) còn 0,5m; có thể giảm khoảng cách còn 0,25m với điều kiện đặt cáp trong ống suốt cả chiều dài đó.
Đối với cáp điện áp đến 110 - 220kV, tại các đoạn không dài hơn 50m phải đặt gần nhau thì cho phép khoảng cách ngang đến ống (trừ đường ống nhiên liệu lỏng hoặc khí đốt) giảm xuống còn 0,5m, với điều kiện phải đặt tường ngăn giữa cáp và đường ống dẫn để tránh hư hỏng cáp do cơ học.
Cấm đặt cáp song song với ống dẫn theo kiểu chồng lên nhau.
II.3.84. Khi đặt đường cáp song song với ống dẫn nhiệt, khoảng cách giữa cáp và ống dẫn không được nhỏ hơn 2m. Ở những chỗ bắt buộc phải đặt gần thì suốt đoạn đi gần cáp, ống dẫn nhiệt phải được bao một lớp cách nhiệt để tránh làm tăng nhiệt độ của đất xung quanh đường cáp, trong mọi điều kiện trong năm, không được tăng thêm quá 10oC với đường cáp điện áp tới 10kV và 5oC đối với đường cáp điện áp từ 22kV đến 220kV.
II.3.85. Khi đặt song song với đường sắt, cáp phải đặt ngoài chỉ giới của đường sắt. Trong trường hợp đặc biệt, nếu được sự thỏa thuận của cơ quan quản lý đường sắt, cáp có thể đặt trong phạm vi đường sắt nhưng phải cách đến tâm đường sắt không được nhỏ hơn 3,25m; khoảng cách từ cáp đến tâm đường sắt điện khí hóa không được nhỏ hơn 10,75m. Trong điều kiện chật hẹp, có thể giảm bớt khoảng cách trên nhưng phải đặt cáp trong ống hoặc khối cáp suốt đoạn cáp đó.
Khi cáp đi gần đường sắt điện khí hóa dùng điện một chiều, ống cáp và khối cáp phải cách điện (amiăng, quét bitum, nhựa cách điện).
II.3.86. Khi đặt đường cáp song song với đường tàu điện, khoảng cách từ cáp đến đường ray gần nhất không được nhỏ hơn 2,75m. Trong điều kiện chật hẹp có thể giảm khoảng cách trên với điều kiện trong suốt cả đoạn cáp đó, cáp phải đặt trong ống hoặc khối cáp cách điện như đã quy định trong Điều II.3.85.
II.3.87. Khi đặt đường cáp song song với đường ôtô cấp I hoặc cấp II, cáp phải đặt ngoài phạm vi rãnh thoát nước hoặc chân nền đường không được nhỏ hơn 0,7m. Cho phép giảm khoảng cách trên nếu được sự thoả thuận của cơ quan quản lý giao thông.
II.3.88. Khoảng cách từ đường cáp đến trang bị nối đất của cột ĐDK điện áp trên 1kV đến 35kV không được nhỏ hơn 5m, đối với ĐDK điện áp từ 110kV trở lên không được nhỏ hơn 10m. Tại các đoạn hẹp, khoảng cách đến trang bị nối đất của cột ĐDK cho phép 2m trở lên.
Khoảng cách từ cáp đến chân cột ĐDK dưới 1kV không được nhỏ hơn 1m, còn khi đặt cáp ở các đoạn hẹp cần xử lý bằng cách luồn trong ống cách điện và khoảng cách giảm xuống còn 0,5m.
Ở nhà máy điện và trạm biến áp, cho phép đặt cáp với khoảng cách đến móng cột ĐDK trên 1kV không được nhỏ hơn 0,5m nếu trang bị nối đất của cột đó đã được nối với lưới nối đất của trạm.
II.3.89. Ở chỗ giao chéo giữa đường cáp lực và cáp khác, phải có lớp đất dày không được nhỏ hơn 0,5m để ngăn cách. Với cáp điện áp đến 35kV, nếu dùng ống hoặc tấm đan bê tông để ngăn cách suốt đoạn giao chéo thêm mỗi phía 1m, có thể giảm khoảng cách đó đến 0,15m, các cáp nhị thứ và thông tin phải đặt trên cáp lực.
II.3.90. Khi giao chéo với đường ống dẫn, kể cả ống dẫn dầu và hơi đốt, khoảng cách ít nhất giữa cáp và ống phải là 0,5m, nếu đặt cáp trong ống suốt cả đoạn giao chéo cộng thêm mỗi phía 2m có thể giảm khoảng cách còn 0,25m.
Khi giao chéo cáp dầu áp lực với đường ống, khoảng cách không được nhỏ hơn 1m. Ở các đoạn chật hẹp có thể giảm xuống còn 0,25m với điều kiện phải đặt cáp trong các ống hoặc máng bê tông có nắp đậy.
II.3.91. Khi đường cáp điện áp đến 35kV giao chéo với ống dẫn nhiệt, khoảng cách từ cáp đến lớp bọc cách nhiệt của ống dẫn nhiệt không được nhỏ hơn 0,5m, khi đó ống dẫn nhiệt suốt đoạn giao chéo với đường cáp cộng thêm mỗi phía 2m phải được bọc cách nhiệt sao cho nhiệt độ của đất xung quanh cáp không tăng thêm quá 10oC so với nhiệt độ cao nhất trong mùa hố và 15oC so với nhiệt độ thấp nhất trong mùa đông.
Trong trường hợp không thể thoả mãn được các nhiệt độ trên, phải thực hiện một trong các biện pháp dưới đây:
a. Đặt cáp ở sâu đến 0,5m thay vỡ 0,7m (như Điều II.3.79).
b. Dùng đoạn cáp có tiết diện lớn hơn.
c. Đặt đoạn cáp trong ống, đi dưới ống dẫn nhiệt và cách ống dẫn nhiệt không được nhỏ hơn 0,5m với điều kiện ống phải đặt sao cho khi thay cáp dễ dàng.
Khi giao chéo với đường ống dẫn nhiệt, khoảng cách giữa cáp dầu áp lực và lớp bọc cách nhiệt ống không được nhỏ hơn 1m, còn các chỗ chật hẹp không được nhỏ hơn 0,5m, Khi đó ống dẫn nhiệt trong suốt đoạn giao chéo với cáp cộng thêm mỗi phía 3m phải bọc cách nhiệt sao cho nhiệt độ của đất xung quanh cáp không tăng thêm quá 5oC trong bất kỳ mùa nào trong năm.
II.3.92. Khi giao chéo với đường sắt và đường ôtô, cáp phải đặt trong tuynen, trong khối cáp hoặc trong ống suốt chiều ngang của đường cộng thêm mỗi phía 0,5m tính từ mép đường; chiều sâu chôn cáp ít nhất là 1m kể từ mặt đường và thấp hơn đáy mương thoát nước ở hai bên đường ít nhất là 0,5m.
Khi giao chéo với đường sắt điện khí hóa dùng điện một chiều, các khối cáp hoặc ống cáp cách điện (xem thêm Điều II.3.85); chỗ giao chéo phải cách chỗ bẻ ghi và cách chỗ nối dây điện (dây âm) vào đường ray không được nhỏ hơn 10m. Việc lắp đặt cáp giao chéo với đường sắt điện khí hóa nên bố trí góc giao chéo từ 75o ¸ 90o.
Lỗ của khối cáp phải được bịt kín bằng sợi gai tẩm bitum trộn với đất sét với chiều sâu vào ống không được nhỏ hơn 30cm.
Khi giao chéo với đường cụt, đường nội bộ xí nghiệp, đường chuyên dụng có ít xe cộ qua lại có thể đặt cáp trực tiếp trong đất.
Khi giao chéo với đường sắt không điện khí hóa xây dựng mới hoặc đường ôtô xây dựng mới, không nhất thiết phải đặt lại đường cáp hiện có. Tại chỗ giao chéo phải đặt một số ống hoặc khối ống dự phòng cho việc sửa chữa đường cáp. Các ống hoặc khối ống đặt dự phòng cần chú ý bịt hai đầu.
II.3.93. Khi giao chéo với đường ray xe điện, cáp phải đặt trong khối cáp hoặc ống cáp cách điện (xem Điều II.3.85). Chỗ giao chéo phải cách chỗ bẻ ghi hoặc chỗ nối dây điện (dây âm) vào đường ray không được nhỏ hơn 3m.
II.3.94. Khi giao chéo với nơi ôtô ra vào, nhà để xe, cáp phải đặt trong ống.
Khi cáp đi qua suối, mương nước và qua bãi đất bồi, cáp cũng phải đặt trong ống.
II.3.95. Khi đặt hộp nối cáp, khoảng cách giữa vỏ hộp nối đến cáp khác gần nhất không được nhỏ hơn 250mm.
Trường hợp không thể thực hiện được khoảng cách trên, phải có biện pháp bảo vệ cáp nằm gần hộp nối không bị hỏng (như dùng gạch hoặc tấm đan để ngăn hộp nối cáp).
Không nên đặt hộp nối cáp của cáp dầu áp lực hoặc cáp giấy tẩm dầu đặt ở đoạn tuyến có độ dốc. Trong trường hợp bất khả kháng (phải đặt hộp nối cáp) thì mặt bằng phía dưới hộp nối phải tạo diện tích nhỏ không bị dốc.
Để đảm bảo việc thay hộp nối cáp khi bị hỏng, phải có chiều dài cáp dự phòng ở cả hai phía của hộp nối cáp.
II.3.96. Khi tuyến cáp xuất hiện dòng lạc mạch với trị số nguy hiểm, cần phải có các biện pháp sau:
• Thay đổi tuyến cáp đi tránh vùng nguy hiểm đó.
• Trường hợp không thể thay đổi tuyến cáp, phải có biện pháp giảm tối đa dòng điện lạc mạch hoặc sử dụng cáp có độ chống ăn mòn cao (ví dụ cáp khô v.v.).
Đặt cáp trong khối cáp và máng cáp
II.3.97. Ống cáp, khối cáp có thể làm bằng thép, gang, bê tông, sành sứ, nhựa tổng hợp hoặc bằng các vật liệu tương tự. Khi lựa chọn vật liệu làm ống hoặc khối cáp phải chú ý đến mực nước ngầm, độ xâm thực của nước cũng như dòng điện lạc mạch ở nơi đặt cáp.
Cáp một pha chỉ được đặt trong ống bằng vật liệu không từ tính. Mỗi pha của đường cáp phải đặt trong từng ống riêng biệt.
II.3.98. Số lượng ngăn trong khối cáp, khoảng cách giữa các ngăn và kích thước của ngăn phải được lựa chọn theo điều kiện phát nhiệt.
II.3.99. Mỗi khối cáp phải có 15% ngăn dự phòng nhưng không được nhỏ hơn một ngăn.
II.3.100. Chiều sâu đặt ống và khối cáp trong đất phải lấy theo tình hình thực tế, nhưng không được nhỏ hơn trị số đã quy định trong Điều II.3.79, tính từ cáp trên cùng.
Không quy định chiều sâu đặt ống và khối cáp ở những chỗ kín hoặc dưới nền nhà sản xuất.
II.3.101. Khối cáp và ống cáp khi đặt phải có độ dốc về phía giếng cáp ít nhất là 0,2%.
II.3.102. Các ống cáp đặt trực tiếp trong đất, khoảng cách ít nhất giữa chúng, giữa các ống với cáp hoặc với công trình khác phải áp dụng như với cáp không có ống (xem Điều II.3.81).
Khi đặt ống cáp dưới sàn nhà xưởng thì khoảng cách giữa chúng giống như trường hợp đặt trong đất.
II.3.103. Cáp đặt trong khối cáp, ở những chỗ đường cáp đổi hướng và chỗ cáp từ khối cáp vào đất phải xây giếng cáp để đảm bảo dễ dàng khi thi công cáp. Ở những đoạn tuyến thẳng cũng phải xây giếng cáp như vậy, khoảng cách giữa các giếng xác định theo chiều dài giới hạn cho phép của cáp.
Khi số lượng cáp đến 10 và điện áp đến 35kV, cho phép cáp đi từ khối cáp vào đất không cần giếng cáp. Trong trường hợp đó phải có biện pháp chống thấm nước vào khối.
II.3.104. Cáp đi từ ống hoặc khối cáp vào nhà, hầm hoặc tầng hầm v.v. có thể thực hiện theo một trong các biện pháp sau đây:
a. Dẫn trực tiếp cáp vào nhà.
b. Xây giếng cáp hoặc hố cáp trong nhà hoặc ở sát ngoài tường nhà.
Phải có biện pháp ngăn không cho nước hoặc sinh vật (chuột, rắn v.v.) theo đường cáp vào nhà, vào hầm.
II.3.105. Ở chỗ đầu ra từ ống hoặc ngăn của khối cáp hoặc máng cáp, cũng như ở chỗ nối ống, mặt trong của ống, của khối ống và của máng phải phẳng và nhẵn để tránh hư hỏng lớp vỏ bọc bên ngoài khi kéo cáp.
II.3.106. Trạm phân phối ngoài trời ở vùng có mực nước ngầm cao, cần dùng phương pháp đặt cáp nổi (trong máng hoặc hộp cáp). Máng cáp và tấm đậy phải làm bằng bê tông cốt thép. Các máng cáp phải đặt trên trụ đỡ bê tông có độ nghiêng ít nhất 0,2% theo tuyến để dễ thoát nước. Nếu trên tuyến cáp nổi có các lỗ thoát nước thì không cần tạo độ nghiêng.
Khi đặt máng cáp phải đảm bảo không cản trở giao thông qua lại và ảnh hưởng tới việc sửa chữa vận hành thiết bị khác.
Chỗ ra của cáp từ máng vào tủ điều khiển và bảo vệ phải đặt trong ống. Cho phép đặt giá đỡ cáp trong mương cáp trong phạm vi cùng một ngăn lộ của trạm phân phối ngoài trời; Khi đó cáp dẫn đến tủ điều khiển và bảo vệ không cần đặt trong ống, nhưng phải có các biện pháp bảo vệ chống hư hỏng cơ học.
Đặt cáp trong công trình cáp
II.3.107. Công trình cáp phải tính đến khả năng đặt thêm khoảng 15% số cáp có trong thiết kế (thay thế cáp trong quá trình lắp đặt, đặt thêm v.v.).
II.3.108. Các tầng cáp, tuynen, hành lang cáp, cầu dẫn và giếng cáp phải tách biệt với các phòng khác và các công trình cáp bên cạnh bằng tường ngăn chống cháy với mức chịu lửa không ít hơn 0,75 giờ. Những tường ngăn với tuynen cáp dài phải chia thành từng đoạn, có cửa ra vào cách nhau không quá 150m nếu đặt cáp lực và cáp nhị thứ; không dài quá 100m nếu đặt cáp dầu áp lực. Diện tích một đoạn tuynen có sàn kép không lớn hơn 600m2.
Cửa ra vào công trình cáp và tầng ngăn của các thiết bị điện ghi ở Điều II.3.71 phải có mức chịu lửa 0,75 giờ và 0,6 giờ trong các thiết bị điện còn lại.
Lối ra từ công trình cáp phải bố trí hướng ra phía ngoài trời hoặc ra phòng xưởng có độ an toàn cao về phòng cháy chữa cháy (PCCC). Số lượng và vị trí các lối thoát (các cửa thoát) khỏi công trình cáp xác định tại chỗ nhưng ít nhất là 2. Nếu độ dài của công trình cáp không quá 25m cho phép có 1 lối thoát.
Cửa vào công trình cáp phải là loại tự đúng và có gioăng kín. Các cửa thoát phải mở ra phía ngoài và phải có khóa mở được từ phía trong công trình cáp không cần chìa, còn các cửa giữa các ngăn, đoạn tuynen hướng mở về phía lối thoát gần nhất và chúng phải tự đóng được.
Các cầu, giá dẫn cáp có sàn kỹ thuật phải có lối vào bằng thang. Khoảng cách giữa các lối vào không quá 150m. Khoảng cách từ chân cầu thang, giá đỡ cáp đến lối vào không được quá 25m.
Lối vào phải có cửa ngăn không cho người ngoài ra vào tự do. Các cửa phải có ổ khóa để mở từ phía trong không cần chìa.
Khoảng cách giữa các lối vào hành lang cáp có đặt đường cáp điện áp đến 35kV không quá 150m, nếu là cáp dầu áp lực không quá 120m.
Những tầng cáp, hành lang cáp ngoài trời phải được đặt trên các kết cấu xây dựng chịu lực (cột, công son) bê tông cốt thép với mức chịu lửa không nhỏ hơn 0,75 giờ hoặc bằng các tấm thép có mức chịu lửa không nhỏ hơn 0,25 giờ.
Kết cấu chịu lực của toà nhà, công trình có thể bị biến dạng nguy hiểm hoặc giảm độ bền cơ học khi xảy ra cháy các nhóm cáp (hoặc cả cụm cáp); cầu cáp hoặc hàng lang cáp ở vị trí đó phải có bảo vệ với mức chịu lửa không được nhỏ hơn 0,75 giờ.
Hành lang cáp cũng phải chia ra các ngăn bằng các tấm ngăn chống cháy có mức chịu lửa không nhỏ hơn 0,75 giờ. Nếu cáp đặt có điện áp đến 35kV, độ dài từng ngăn của hành lang không quá 150m và không quá 120m nếu là cáp dầu áp lực. Hành lang cáp ngoài trời có từng đoạn được che kín không cần theo quy định vừa nêu trên.
II.3.109. Trong tuynen và mương cáp phải có biện pháp ngăn ngừa nước thải công nghiệp, dầu chảy vào và có thể xả nước lẫn đất cát ra ngoài. Độ dốc đáy thoát của chúng không được nhỏ hơn 0,5% về phía có hố tích nước hoặc mương thoát nước. Việc đi lại từ ngăn hầm nọ sang ngăn hầm kia khi chúng nằm ở các độ cao khác nhau phải có đường dốc đặt nghiêng không quá 15o. Cấm dùng bậc kiểu cầu thang giữa các ngăn của tuynen cáp.
Trong các kênh, mương cáp xây ở ngoài nhà và nằm cao hơn mức nước ngầm, cho phép đáy mương làm bằng đất lèn chặt và rải lớp sỏi dày từ 10 ¸ 15cm.
Trong tuynen cáp phải có bơm thoát nước điều khiển đúng mở tự động tuỳ theo mực nước. Các thiết bị điều khiển khởi động và động cơ điện phải có cấu tạo đáp ứng được yêu cầu sử dụng chúng tại các nơi đặc biệt ẩm ướt.
Khi qua lại giữa các cầu giá đỡ và hành lang nằm ở các độ cao khác nhau thì phải có các đường dốc với độ nghiêng không quá 15o. Trường hợp đặc biệt cho phép làm các bậc cầu thang với độ nghiêng 1:1.
II.3.110. Mương cáp và sàn kép trong trạm phân phối và trong gian nhà phải được đậy kín bằng các tấm có thể tháo lắp được và bằng vật liệu chống cháy. Trong gian có máy điện quay và các phòng tương tự nên dùng các tấm thép có gân. Khi đậy mương cáp, sàn kép phải tính đến khả năng vận chuyển thiết bị trên đó.
II.3.111. Trọng lượng của tấm nắp đậy có thể nâng được không nặng quá 50kg. Mỗi tấm phải có móc để nâng lên khi cần.
II.3.112. Cấm xây dựng mương cáp ở những chỗ có thể có kim loại nóng chảy, chất lỏng có nhiệt độ cao chảy vào hoặc các chất có thể làm hư hỏng vỏ kim loại của cáp. Tại các chỗ đó cũng không cho phép đặt cửa ra vào của buồng cáp, tuynen cáp.
II.3.113. Các tuynen ngầm ở ngoài toà nhà phải có lớp đất phủ dày 0,5m trên bề mặt.
II.3.114. Khi lắp đặt cáp chung với đường ống dẫn nhiệt trong công trình, độ tăng nhiệt của không khí tại vùng đặt cáp do ống dẫn nhiệt không được vượt quá 5oC trong suốt năm; để đạt mục đích đó phải tính đến việc thông gió và tăng cường cách nhiệt cho các đường ống nhiệt.
II.3.115. Trong công trình cáp nên dùng hết độ dài chế tạo của cáp, còn khi đặt cáp phải tuân theo các yêu cầu sau:
1. Cáp nhị thứ và cáp thông tin đặt phía trên hoặc phía dưới cáp lực nhưng phải có các tấm ngăn. Tại các điểm giao chéo hoặc rẽ nhánh, cho phép không đặt tấm ngăn ở giữa.
2. Cáp nhị thứ được phép đặt cạnh cáp lực có điện áp đến 1kV.
3. Cáp lực điện áp đến 1kV nên đặt phía trên cáp có điện áp cao hơn, giữa chúng cần có tấm ngăn.
4. Các nhóm cáp khác nhau: loại làm việc, loại dự phòng cao hơn 1kV của máy phát điện, máy biến áp v.v. của những phụ tải loại I, nên đặt ở các mức cao thấp khác nhau và ngăn cách chúng bằng các tấm ngăn.
5. Các tấm ngăn núi ở trong mục 1, 3, 4 làm từ vật liệu chống cháy có mức chịu lửa không được nhỏ hơn 0,25 giờ.
Khi sử dụng hệ thống chữa cháy tự động có bọt khí hoặc phun nước, không cần các tấm ngăn nêu ở mục 1, 3 và 4.
Mương cáp ngoài trời, hành lang cáp che kín một phần thì không cần các tấm ngăn theo mục 1, 3, 4. Khi đó các đường cáp lực dự phòng (trừ các đường cáp cấp điện cho phụ tải loại I) nên đặt cách nhau không được nhỏ hơn 600mm. Ở cầu cáp, cáp đặt ở 2 phía giá đỡ ngang của kết cấu chính (xà đỡ, móc treo); còn ở hành lang cáp, cáp đặt ở hai bên lối đi lại.
II.3.116. Cáp dầu áp lực cần đặt trong các công trình riêng. Cho phép đặt cáp dầu áp lực chung với các loại cáp khác, Khi đó cáp dầu áp lực phải đặt ở phần thấp nhất và ngăn cách với cáp khác bằng giá đỡ nằm ngang có mức chịu lửa không được nhỏ hơn 0,75 giờ, cũng ngăn như vậy giữa các cáp dầu áp lực với nhau.
II.3.117. Mức độ cần thiết đặt và số lượng trang thiết bị tự động báo và chữa cháy trong công trình cáp phải xác định trên cơ sở các tài liệu chỉ dẫn đó được duyệt.
Gần lối ra, cửa thoát và các giếng thông gió (trong vùng bán kính không quá 25m) phải đặt các họng nước cứu hoả. Đối với cầu giá đỡ, hành lang cáp phải tính toán sao cho tất cả các điểm có khoảng cách không quá 100m đến họng nước cứu hoả gần nhất.
II.3.118. Trong công trình cáp có cáp nhị thứ và cáp lực có đai thép có tiết diện bằng hoặc lớn hơn 25mm2, cáp bọc chì không đai thép phải đặt theo giá đỡ dạng công son. Cáp nhị thứ không bọc thép, cáp lực không đai thép vỏ chì, và cáp lực các loại vỏ bọc khác có tiết diện dưới 16mm2 phải đặt trong máng hoặc giá ngăn (có thể bằng tấm kín hoặc có nan thưa).
Cho phép đặt cáp trực tiếp lên đáy mương cáp khi mương đó không sâu quá 0,9m; Khi đó khoảng cách giữa nhóm cáp lực có điện áp trên 1kV với nhóm cáp nhị thứ không được nhỏ hơn 100mm, hoặc chúng phải được ngăn cách nhau bằng các tấm ngăn có mức chịu lửa tối đa không được nhỏ hơn 0,25 giờ.
Khoảng cách nhỏ nhất giữa các cáp theo quy định trong bảng II.3.1
II.3.119. Tại các vị trí chật hẹp của công trình ngầm, cho phép dùng tuynen cáp có chiều cao giảm so với các số liệu ở bảng II.3.1 nhưng không được nhỏ hơn 1,5m và phải thực hiện các yêu cầu: điện áp của đường cáp không được cao hơn 10kV, độ dài của tuynen cáp không quá 100m, những khoảng cách còn lại phải theo đúng bảng II.3.2 và cuối tuynen phải có lối thoát.
Bảng II.3.1: Khoảng cách nhỏ nhất giữa các cáp trong công trình cáp
Khoảng cách | Kích thước nhỏ nhất (mm) khi lắp đặt | ||
Trong các tuynen, hành lang, cầu cáp | Trong các mương cáp và sàn kép | ||
Chiều cao công trình | 1.800 | Không hạn chế nhưng không quá 1.200mm | |
Khoảng cách ngang giữa các giá đỡ trong trường hợp đặt cả 2 phía (độ rộng lối đi ) | 1.000 | 300 với độ sâu 0,6m 450 với độ sâu 0,6 - 0,9m 600 với độ sâu lớn hơn 0,9m | |
Khoảng cách ngang từ giá đỡ đến tường khi đặt giá 1 phía (độ rộng lối đi) | 900 | Như trên | |
Khoảng cách theo chiều đứng giữa các giá đỡ ngang (*) Đối với cáp có điện áp: + đến 10kV + 22 - 35kV + 110kV và cao hơn Đối với cáp nhị thứ, cáp thông tin và các loại cáp lực có tiết diện 3x25mm2 điện áp dưới 1kV | 200 250 300(***) | 150 200 250 | |
100 | |||
Khoảng cách giữa các giá đỡ (công son) theo chiều dài công trình | 800 – 1.000 | ||
Khoảng cách theo chiều đứng và chiều ngang của cáp lực có điện áp đến 35kV (***) | Không nhỏ hơn đường kính của cáp | ||
Khoảng cách ngang giữa các cáp nhị thứ và thông tin(***) | Không qui định | ||
Khoảng cách theo chiều ngang giữa cáp có điện áp 110kV và cao hơn | 100 | Không nhỏ hơn đường kính của cáp | |
Ghi chú:
(*): Độ dài hữu dụng của các tay đỡ phải không quá 500mm tại các đoạn tuyến thẳng.
(**): Nếu cáp đặt theo dạng tam giác thì có giá trị là 250mm.
(***): Trong đó có cả cáp đặt trong giếng cáp.
Bảng II.3.2: Khoảng cách nhỏ nhất từ giá đỡ cáp, hành lang cáp đến toà nhà hoặc công trình xây dựng
Các công trình | Bố trí | Kích thước nhỏ nhất, m |
Khi đi song song, theo chiều ngang | ||
Các tòa nhà và công trình có tường kín | Từ cầu cáp và hành lang cáp đến tường nhà và công trình | Không qui định |
Các tòa nhà và công trình có tường có lỗ | Như trên | 2 |
Đường sắt không điện khí hóa trong khu vực nhà máy | Từ cầu cáp và hành lang cáp đến chỗ ngoài gần nhất của công trình | • 1m đối với hành lang và các cầu cáp đi lại được • 3m đối với cầu cáp hành lang không đi lại được |
Đường ôtô trong nhà máy và đường cứu hỏa | Từ cầu cáp và hành lang cáp đến mép đường phía ngoài đáy rãnh thoát nước của đường | 2 |
Đường cáp treo | Từ cầu cáp và hành lang cáp đến mép ngoài của phần chuyển động | 1 |
Đường ống đặt nổi | Từ cầu cáp và hành lang cáp đến phần gần nhất của ống dẫn | 0,5 |
Đường dây điện trên không | Từ cầu cáp và hành lang cáp đến các dây dẫn điện | Xem Điều II.5.116 |
Khi giao chéo, theo phương thẳng đứng | ||
Đường sắt không điện khí hóa trong khu vực nhà máy | Từ điểm thấp nhất của cầu cáp và hành lang cáp đến mặt ray | 5,6 |
Đường sắt điện khí hóa trong khu vực nhà máy | Từ điểm thấp nhất của cầu cáp và hành lang cáp: • Đến mặt ray: • Đến dây cáp cao nhất hay dây cáp thép của lưới tiếp xúc: | 7,1 3 |
Đường ôtô nội bộ nhà máy (đường cứu hoả) | Từ điểm thấp nhất của cầu cáp và hành lang cáp đến mặt đường ôtô (đường cứu hỏa) | 4,5 |
Các đường ống đặt trên đất | Từ kết cấu cầu cáp và hành lang cáp đến phần ống gần nhất | 0,5 |
Đường dây điện trên không | Từ kết cấu cầu cáp và hành lang cáp đến dây | Xem Điều II.5.124 |
Đường dây điện thoại và truyền thanh | Như trên | 1,5 |
II.3.120. Cáp dầu áp lực thấp và cáp một pha cần cố định lên giá đỡ kim loại sao cho quanh cáp không có các mạch từ khép kín; khoảng cách các điểm cố định cáp không quá 1m.
Ống thép của đường cáp dầu áp lực cao có thể đặt trên các cột hoặc treo bằng các giá treo; khoảng cách các cột hoặc các giá treo do thiết kế xác định. Ngoài ra các ống cáp cần được cố định vào cột để ngăn ngừa sự biến dạng của ống do nhiệt.
Móng cột phải được tính để chịu được trọng lượng của ống cáp. Số lượng và vị trí đặt các cột do thiết kế xác định.
Cột và các điểm cố định thiết bị phân nhánh của đường cáp dầu áp lực cao phải triệt tiêu được độ rung lắc ống, loại trừ được các mạch từ khép kín quanh chúng, các điểm cố định hoặc gá vào cột phải có các đệm cách ly.
II.3.121. Độ cao của giếng cáp không được nhỏ hơn 1,8m; độ cao của buồng cáp không quy định. Các loại giếng cáp dùng để đặt hộp nối, hộp nối hãm hoặc bán hãm phải có kích thước đủ để lắp đặt mà không phải đào thêm.
Giếng cáp trên bờ, nơi các đường cáp chuyển sang đi ngầm trong nước phải có kích thước để đặt được cáp dự phòng và thiết bị cấp dầu.
Tại đáy các giếng cần có hố thu nước mưa, nước ngầm và thiết bị bơm nước ra ngoài theo yêu cầu trong Điều II.3.109. Các giếng cáp phải có thang kim loại. Cáp và các hộp nối trong giếng cáp phải được đặt trên giá đỡ, máng hoặc tấm ngăn.
II.3.122. Cửa lên xuống của giếng và tuynen cáp phải có đường kính không được nhỏ hơn 650mm và nắp đậy bằng kim loại; trong đó cửa phải có khóa mở được từ phía dưới không cần chìa. Các nắp đậy cần có tay nắm để cầm mở được.
II.3.123. Hộp nối cáp lực điện áp từ 6 - 35kV trong tuynen cáp, tầng cáp và mương cáp phải có vỏ bảo vệ chống cháy nổ trong hộp cáp.
II.3.124. Hộp đầu cáp của cáp dầu áp lực cao phải đặt ở các phòng có trang thiết bị sấy tự động khi nhiệt độ môi trường xung quanh xuống dưới 5oC.
II.3.125. Khi đặt cáp dầu áp lực trong hành lang cáp phải tính đến việc sưởi ấm hàng lang theo tiêu chuẩn kỹ thuật tương ứng của cáp dầu.
Phòng đặt máy cấp dầu áp lực cao cần có thông gió tự nhiên. Cho phép đặt trạm dầu nằm ngầm dưới đất cùng giếng cáp; trong trường hợp đó giếng cáp phải có bơm thải nước theo Điều II.3.109.
II.3.126. Công trình cáp, trừ tầng cáp, hố cáp dùng để đặt hộp nối, mương cáp và buồng cáp phải trang bị thông gió tự nhiên hoặc nhân tạo và việc thông gió đối với từng ngăn phải độc lập với nhau.
Tính toán thông gió cho công trình cáp xuất phát từ độ chênh lệch nhiệt độ giữa không khí đưa vào và thổi ra không quá 10oC. Trong điều kiện đó phải hạn chế được việc tạo ra các luồng gió nóng ở chỗ hẹp, chỗ ngoặt v.v.
Thiết bị thông gió phải có các tấm chắn (van gió) để chặn được không khí trong trường hợp có hoả hoạn và gió lạnh quá mức trong mùa đông. Kết cấu của thiết bị thông gió phải tự động ngăn được không khí từ ngoài vào khi có cháy.
Khi đặt cáp trong phòng phải đề phòng sự quá nhiệt của cáp do nhiệt độ không khí xung quanh và ảnh hưởng của các thiết bị kỹ thuật.
Công trình cáp, trừ giếng cáp dùng cho hộp đầu nối, tuynen cáp, buồng và các cầu cáp ngoài trời phải trang bị chiếu sáng và mạch điện dùng cho các đèn, thiết bị cầm tay.
Đặt cáp trong gian sản xuất
II.3.127. Khi đặt cáp trong nhà xưởng phải theo các yêu cầu sau:
1. Dễ tiếp cận với các cáp để sửa chữa hoặc chỗ cáp hở quan sát được các loại cáp (kể cả bọc thép); ở những nơi thường có máy móc, thiết bị, hàng hóa xe cộ qua lại phải được bảo vệ tránh hư hỏng theo Điều II.3.14.
2. Khoảng cách giữa các cáp phải phù hợp với số liệu trong bảng II.3.1.
3- Khoảng cách giữa cáp lực đặt song song với bất kể loại đường ống nào phải không được nhỏ hơn 0,5m, còn với ống dẫn khí đốt và ống dẫn nhiên liệu lỏng không được nhỏ hơn 1m. Nếu khoảng cách buộc phải gần lại hoặc khi giao chéo qua nhau, cáp phải được bảo vệ chống hư hỏng do cơ học (bằng các ống thép, các vỏ bọc thêm v.v.) trên đoạn gần nhau đó và cộng thêm về mỗi phía 0,5m, trong trường hợp cần thiết phải có thêm bảo vệ quá nhiệt cho cáp.
Chỗ cáp giao chéo qua lối đi lại phải đặt cáp ở độ cao không được nhỏ hơn 1,8m so với nền nhà.
Không cho phép đặt cáp song song phía trên hoặc phía dưới các ống dẫn dầu và các ống nhiên liệu lỏng theo mặt phẳng thẳng đứng.
II.3.128. Đặt cáp dưới nền và giữa các sàn phải trong mương hoặc trong ống nhưng cấm không được lèn chặt. Chỗ cáp chui qua sàn và tường có thể đặt ống hoặc làm các hốc lỗ cho cáp. Sau khi đặt cáp, các kẽ hở của ống và các hốc phải được chốn, trám kín bằng các vật liệu chống cháy.
Cấm đặt cáp trong hầm thông gió. Cho phép luồn từng cáp riêng lẻ trong ống thép đi chéo qua các hầm thông gió.
Cấm đặt cáp hở trong các buồng cầu thang.
Đặt cáp trong nước
II.3.129. Khi cáp đi qua sông ngòi, kênh rạch v.v. cần đặt ở đoạn có đáy và bờ ít bị nước làm xói lở (giao chéo sông suối - xem Điều II.3.42). Khi đặt cáp qua sông mà dòng chảy thường thay đổi và các bờ thường bị ngập nước, việc đi chìm của cáp ở đáy sông phải tính đến điều kiện cụ thể. Độ sâu của cáp do thiết kế xác định. Không nên đặt cáp ở vùng bến cảng, bến đỗ tàu thuyền, cầu cảng, cầu phao và những bến đỗ thường xuyên của tàu thuyền.
II.3.130. Khi đặt cáp dưới biển, phải chú ý đến độ sâu, tốc độ và lực đẩy của nước của gió tại vùng cáp bắt đầu chuyển từ bờ xuống biển, chú ý đến thành phần hóa học địa hình của đáy biển, thành phần hóa học của nước.
II.3.131. Đặt cáp dưới đáy sao cho tại chỗ không bằng phẳng cáp không bị võng xuống do trọng lượng của cáp, phải làm phẳng những gờ nhô cao nhọn sắc. Cần tránh đặt cáp tại những nơi có đá ngầm, vực sâu và vật cản dưới nước; hoặc nếu đặt cáp thì phải có hào cáp, rãnh cáp.
II.3.132. Khi cáp đi qua sông ngòi, kênh rạch v.v. phải chôn sâu dưới đáy không được nhỏ hơn 1m tại vùng gần bờ và tại chỗ nước nụng, chỗ đường qua lại của tàu thuyền; không được nhỏ hơn 2m khi đặt cáp dầu áp lực.
Tại các đập, hồ chứa nước nơi thường hút nạo đáy theo chu kỳ thì độ sâu đặt cáp phải được sự thoả thuận của cơ quan quản lý.
Cáp dầu áp lực 110 - 220kV qua sông ngòi, kênh rạch là các tuyến giao thông thuỷ thì phải đặt trong hào cáp và phủ cát để bảo vệ chống hư hỏng cơ học.
II.3.133. Khoảng cách giữa các cáp đặt chìm ở đáy sông, kênh v.v. có độ rộng đến 100m nên đặt không được nhỏ hơn 0,25m. Đường cáp ngầm đặt cách các đường cáp đó có không được nhỏ hơn 1,25 lần độ sâu tại chỗ đặt cáp tính theo mức nước trung bình nhiều năm.
Khi đặt cáp dầu áp lực thấp trong nước ở độ sâu 5 ¸ 15m và tốc độ của dòng chảy không lớn hơn 1m/s, khoảng cách giữa các pha riêng biệt (không có kẹp đặc biệt giữa các pha) nên lấy không được nhỏ hơn 0,5m, khoảng cách giữa các cáp ngoài cùng của đường cáp đi song song không được nhỏ hơn 5m.
Khi đặt cáp dưới nước ở độ sâu hơn 5m, tốc độ dòng chảy trên 1m/s khoảng cách giữa các pha riêng biệt và các đường cáp theo thiết kế cụ thể.
Khi đặt song song cáp dầu áp lực và cáp có điện áp đến 35kV chìm dưới nước, khoảng cách theo chiều ngang giữa chúng phải không được nhỏ hơn 1,25 lần độ sâu trung bình của sông trong nhiều năm tại điểm đặt cáp nhưng không được nhỏ hơn 20m.
Khoảng cách ngang của đường cáp chôn dưới đáy sông và kênh rạch, hồ đập chứa nước, đến tuyến ống dẫn (ống dẫn dầu, dẫn khí đốt v.v.) do thiết kế xác định tuỳ thuộc vào lượng công việc cần làm ở đáy của sông, kênh, hồ cụ thể để đặt tuyến ống và đặt cáp nhưng không được nhỏ hơn 50m. Cho phép giảm khoảng cách ngang đó xuống còn 15m nhưng phải được thoả thuận giữa các bên hữu quan quản lý tuyến cáp và tuyến ống dẫn đó.
II.3.134. Tại chỗ bờ không có kè hoàn chỉnh thì chỗ cáp chuyển tiếp xuống nước phải có dự phòng chiều dài không được nhỏ hơn 10m đối với sông ngòi và 30m khi đặt ở biển. Tại bờ đó được kè ốp hoàn chỉnh thì phần cáp trên bờ phải đặt trong ống cáp. Tại điểm cáp bắt đầu chuyển xuống nước thông thường phải xây giếng cáp. Đường ống đặt dốc nghiêng cao về phía giếng trên bờ, đầu thấp phải nằm ở độ sâu không được nhỏ hơn 1m so với mực nước lúc thấp nhất. Đường ống cáp ở phần bờ phải gia cố chắc chắn.
II.3.135. Tại những nơi dòng chảy và bờ thường không có ranh giới rõ ràng, bờ thường bị xói lở ảnh hưởng đến cáp phải có biện pháp chống xói lở, chống ngập do lũ lụt bằng cách gia cố vùng bờ đó (làm kè, đóng cọc, đắp đê ngăn v.v.).
II.3.136. Cấm đặt cáp giao chéo nhau dưới nước.
II.3.137. Tại điểm cáp vượt sông, kênh cần có biển báo ở trên bờ theo quy định của luật giao thông đường thuỷ và đường biển hiện hành.
II.3.138. Khi đặt trong nước từ 3 đường cáp trở lên, điện áp đến 35kV phải có một cáp dự phòng cho từng nhóm 3 cáp. Khi đặt trong nước, đường cáp dầu áp lực loại từng pha phải có dự phòng: với một đường - dự phòng 1 pha; đối với 2 đường - dự phòng 2 pha; còn từ 3 đường trở lên thì theo thiết kế cụ thể nhưng không ít hơn 2 pha. Các pha dự phòng phải đặt sao cho lúc cần phải thay thế được cho bất kỳ pha nào trong các pha đang làm việc.
Đặt cáp ở công trình đặc biệt
II.3.139. Đặt cáp theo cầu đá, cầu bê tông cốt thép, cầu sắt phải ở dưới phần đường đi bộ của cầu đó, đặt trong mương cáp hoặc trong ống chống cháy cho riêng từng cáp; Cần chú ý biện pháp giảm việc chảy trực tiếp của nước mưa lên các ống đó.
Tất cả đường cáp khi đi theo cầu sắt, cầu bê tông cốt thép, phải được cách điện với các phần sắt thép của cầu.
II.3.140. Đặt cáp theo công trình bằng gỗ (cầu, bến đỗ tàu thuyền v.v.) phải đặt trong ống thép hoặc ống bằng vật liệu chống cháy.
II.3.141. Tại chỗ cáp đi qua khe giãn nở của cầu, giữa kết cấu và mố cầu phải có biện pháp để tránh cáp bị hư hỏng cơ học.
II.3.142. Đặt cáp theo đập nước, đê, cầu cảng, bến đỗ tàu, đặt trực tiếp trong rãnh đất được phủ lớp đất dày không được nhỏ hơn 1m.
II.3.143. Cấm đặt loại cáp dầu dọc theo các cầu.
Chương II.4
ĐƯỜNG DÂY TẢI ĐIỆN TRÊN KHÔNG ĐIỆN ÁP ĐẾN 1KV
Phạm vi áp dụng và định nghĩa
II.4.1. Chương này áp dụng cho đường dây tải điện trên không (ĐDK) điện áp đến 1kV dùng dây trần, dây bọc cách điện và cáp vặn xoắn hạ áp. Chương này không áp dụng cho ĐDK chuyên dùng cho xe điện và ôtô điện v.v. Đoạn cáp đặt xen vào ĐDK và đoạn cáp rẽ nhánh từ ĐDK phải theo các yêu cầu trong Chương II.3.
II.4.2. ĐDK là công trình truyền tải và phân phối điện năng theo dây dẫn, đặt ngoài trời, mắc trên vật cách điện và phụ kiện, đặt trên cột hoặc trên kết cấu của công trình khác.
ĐDK ở quy phạm này bao gồm cả những đoạn rẽ nhánh từ đường dây chính tới đầu vào nhà.
II.4.3. Trong tính toán cơ lý, chế độ bình thường của ĐDK là chế độ làm việc khi dây dẫn không bị đứt. Chế độ sự cố của ĐDK là chế độ làm việc khi dây dẫn bị đứt.
Yêu cầu chung
II.4.4. Tính toán cơ lý cho dây dẫn của ĐDK phải tiến hành theo phương pháp ứng suất cho phép. Tải trọng tiêu chuẩn được xác định theo Chương II.5.
Đối với vật cách điện và phụ kiện tính theo phương pháp tải trọng phá huỷ.
Đối với cột và móng tính theo phương pháp trạng thái giới hạn.
Kết quả phải phù hợp với tiêu chuẩn và quy phạm xây dựng hiện hành.
II.4.5. ĐDK phải được bố trí sao cho các cột không chắn lối đi vào nhà và không cản trở việc đi lại của người và xe cộ. Ở những chỗ dễ xảy ra tai nạn nguy hiểm do xe cộ va vào, cột điện phải có biện pháp bảo vệ.
II.4.6. Trên cột của ĐDK, ở độ cao cách mặt đất 2,0 - 2,5m phải ghi số thứ tự cột và năm dùng cột.
II.4.7. Kết cấu kim loại của cột ĐDK phải được bảo vệ chống gỉ, tốt nhất là mạ kẽm.
Điều kiện khí hậu
II.4.8. Điều kiện khí hậu dùng để tính toán ĐDK đến 1kV theo Chương II.5.
II.4.9. Khi tính ĐDK phải lấy điều kiện khí hậu kết hợp như sau:
a. Nhiệt độ cao nhất Tmax, áp lực gió q = 0. b. Nhiệt độ thấp nhất Tmin, áp lực gió q = 0.
c. Nhiệt độ trung bình năm Ttb, áp lực gió q = 0.
d. Áp lực gió lớn nhất qmax, nhiệt độ T = 25oC.
II.4.10. Kiểm tra khoảng cách dây dẫn gần nhà cửa, công trình và kết cấu kiến trúc phải tính với điều kiện: áp lực gió qui định và nhiệt độ không khí cao nhất.
Dây dẫn, phụ kiện
II.4.11. ĐDK có thể dùng dây dẫn một sợi hay nhiều sợi bện. Cấm dùng dây dẫn một sợi tháo từ dây nhiều sợi bện. Theo điều kiện độ bền cơ lý, ĐDK có thể dùng dây dẫn có tiết diện không được nhỏ hơn:
• Dây nhôm nhiều sợi: 16mm2
• Dây nhôm lõi thép và hợp kim nhôm nhiều sợi: 10mm2
• Dây đồng nhiều sợi: 4mm2
• Dây đồng một sợi: 3mm (đường kính)
Đối với nhánh rẽ từ đường dây chính tới đầu vào nhà, thông thường dùng dây đồng nhiều sợi bọc cách điện, tiết diện tuỳ thuộc vào phụ tải và chiều dài dây dẫn nhưng ít nhất là 4mm2 với nhánh rẽ dài đến 10m, 6mm2 với nhánh rẽ dài trên 10m đến 25m.
Đặc tính cơ lý của dây dẫn xem Chương II.5.
II.4.12. Tính toán dây dẫn theo độ bền phải theo Chương II.5.
II.4.13. Nối dây dẫn phải thực hiện bằng nối ép, bằng cách hàn hoặc kẹp nối dây.
Dây dẫn một sợi phải nối vặn xoắn trước khi hàn, không cho phép hàn đính hai đầu.
II.4.14. Mối nối chịu lực kéo phải có độ bền cơ lý không nhỏ hơn 90% lực kéo đứt của dây dẫn.
II.4.15. Nối các dây dẫn bằng kim loại khác nhau hoặc có tiết diện khác nhau phải thực hiện ở lèo, các mối nối này không được chịu lực, không bị ăn mòn điện hóa.
II.4.16. Mắc dây dẫn vào vật cách điện đứng phải dùng dây buộc hoặc khóa chuyên dùng.
Dây dẫn của đoạn rẽ nhánh phải bắt cố định trên cột hoặc kết cấu của toà nhà.
II.4.17. Hệ số an toàn cơ lý của chân vật cách điện hoặc móc treo không được nhỏ hơn 2.
Bố trí dây dẫn trên cột
II.4.18. Trên cột của ĐDK có thể bố trí dây dẫn theo dạng bất kỳ không phụ thuộc vào điều kiện khí hậu.
Khi bố trí dây không cùng độ cao, thông thường dây trung tính bố trí dưới dây pha của ĐDK. Dây mạch chiếu sáng ngoài trời mắc chung cột với ĐDK có thể bố trí dưới dây trung tính.
II.4.19. Cầu chảy, cầu dao phân đoạn v.v. đặt trên cột phải bố trí thấp hơn dây dẫn.
II.4.20. Khoảng cách giữa các dây dẫn trần không được nhỏ hơn 20cm khi khoảng cột tới 30m, và không nhỏ hơn 30cm khi khoảng cột lớn hơn 30m.
Khoảng cách ngang giữa các dây dẫn trần nối giữa các tầng xà trên cột không được nhỏ hơn 15cm.
Khoảng cách từ dây dẫn trần đến cột, xà hoặc bộ phận khác của cột không được nhỏ hơn 5cm.
II.4.21. Đối với ĐDK dùng dây bọc cách điện, các khoảng cách nêu ở Điều II.4.20 được nhân với hệ số 0,5.
Vật cách điện
II.4.22. Hệ số an toàn cơ học của vật cách điện là tỉ số giữa tải trọng cơ học phá hủy với tải trọng tiêu chuẩn lớn nhất tác động lên vật cách điện, không được nhỏ hơn 2,5.
II.4.23. Ở chỗ rẽ nhánh, chỗ dây dẫn giao chéo nhau của ĐDK khi cần mắc nhiều dây dẫn lên cùng một vật cách điện phải dùng vật cách điện nhiều tầng hoặc vật cách điện đặc biệt.
Dây trung tính phải mắc vào vật cách điện.
Bảo vệ quá điện áp, nối đất
II.4.24. Đối với ĐDK điện áp đến 1kV chỉ thực hiện phương án trung tính nối đất. Trong lưới điện trung tính nối đất, chân vật cách điện hoặc móc treo của dây pha và cốt thép của cột bê tông phải nối vào dây trung tính. Dây trung tính phải có nối đất lặp lại. Khoảng cách giữa các điểm nối đất lặp lại là 200 đến 250m.
Dây nối đất trên cột phải có đường kính không nhỏ hơn 6mm. Điện trở nối đất không được lớn hơn 50W.
II.4.25. Để tránh quá điện áp do sét ở khu dân cư chỉ có nhà một hoặc hai tầng mà ĐDK không có các cây, nhà cao tầng, ống khói công nghiệp v.v. bao che, ĐDK phải bố trí nối đất, khoảng cách giữa chúng với nhau không được lớn hơn:
• 200m đối với vùng có số giờ dông trong năm dưới 40.
• 100m đối với vùng có số giờ dông trong năm trên 40.
Điện trở nối đất không được lớn hơn 30W.
Ngoài ra còn phải nối đất:
a. Tại cột rẽ nhánh vào nhà mà ở đó tập trung đông người (trường học, vườn trẻ, bệnh viện v.v.) hoặc nơi có giá trị kinh tế lớn (chuồng trại nuụi gia súc, kho tàng, xưởng máy v.v.).
b. Tại cột cuối đường dây có rẽ nhánh vào nhà, khoảng cách từ nối đất của cột cuối đến nối đất kề nú của ĐDK không được lớn hơn 100m với vùng có số giờ dông trong năm từ 10 ¸ 40 và 50m đối với vùng có số giờ dông trong năm trên 40.
Các điểm nối đất để tránh quá điện áp do sét kể trên cũng được sử dụng làm các điểm nối đất lặp lại của dây trung tính.
Ngoài ra, tại các cột nêu ở mục a và b nên đặt chống sét hạ áp.
Cột
II.4.26. ĐDK đến 1kV có thể dùng các loại cột sau đây:
a. Cột đỡ: là các cột đặt ở giữa hai cột néo. Cột này trong điều kiện làm việc bình thường của ĐDK không chịu lực tác dụng theo dọc tuyến.
b. Cột néo thẳng: là cột đặt ở điểm néo trên đoạn tuyến thẳng của đường dây và nơi giao chéo với công trình khác. Cột này phải là cột kết cấu cứng, trong điều kiện làm việc bình thường ĐDK chịu được lực chênh lệch của dây dẫn theo dọc tuyến (nếu có).
c. Cột góc (đỡ hoặc néo): là cột đặt ở chỗ tuyến ĐDK chuyển hướng. Các cột này trong điều kiện làm việc bình thường chịu lực căng tổng hợp của dây dẫn ở các khoảng cột kề, tác động theo đường phân giác của ĐDK.
d. Cột cuối: là cột đặt ở đầu hoặc cuối ĐDK. Các cột này là loại cột néo mà trong điều kiện làm việc bình thường của ĐDK phải chịu được lực căng của các dây dẫn về một phía.
đ. Cột nhánh: là cột tại đó có nhánh rẽ của ĐDK.
e. Cột giao chéo: là cột tại đó thực hiện việc giao chéo của ĐDK từ hai hướng khác nhau.
Cột nhánh và cột giao chéo có thể dùng mọi loại cột đó nêu trên.
II.4.27. Tất cả các loại cột đều có thể dùng chân chống hoặc dây néo để tăng cường khả năng chịu lực. Dây néo không được làm cản trở việc đi lại của người và phương tiện.
Dây néo của cột có thể mắc vào móng néo chôn trong đất hoặc mắc vào nhà và công trình bằng gạch, đá, bê tông cốt thép.
Dây néo bằng thép phải chọn theo tính toán, tiết diện của chúng không được nhỏ hơn 25mm2.
II.4.28. Dây néo của cột ĐDK phải được nối với trang bị nối đất, điện trở nối đất theo qui định ở Điều II.4.25 hoặc phải cách điện bằng vật cách điện kiểu néo tính theo điện áp của ĐDK và lắp ở độ cao cách mặt đất không dưới 2,5m.
II.4.29. Tất cả các loại cột chỉ cần tính theo tải trọng cơ học ứng với chế độ làm việc bình thường của ĐDK (dây dẫn không bị đứt) trong hai trường hợp: áp lực gió lớn nhất và nhiệt độ thấp nhất.
Trong tính toán, cho phép chỉ tính các tải trọng chủ yếu sau đây:
• Đối với cột đỡ: tải trọng do gió tác động theo phương nằm ngang thẳng góc với tuyến dây dẫn và kết cấu cột.
• Đối với cột néo thẳng: tải trọng do gió tác động theo phương nằm ngang thẳng góc với tuyến dây dẫn và kết cấu cột, tải trọng dọc dây dẫn theo phương nằm ngang do lực căng chênh lệch của dây dẫn ở các khoảng cột kề tạo ra.
• Đối với cột góc: tải trọng theo phương nằm ngang do lực căng dây dẫn hợp thành (hướng theo các đường trục của xà), tải trọng theo phương nằm ngang do gió tác động lên dây dẫn và kết cấu cột.
• Đối với cột cuối: tải trọng theo phương nằm ngang tác động dọc tuyến ĐDK do lực căng về một phía của dây dẫn và do gió tác động.
II.4.30. ĐDK có thể dùng cột thép, cột bê tông cốt thép.
II.4.31. Xác định kích thước chôn cột phải căn cứ vào chiều cao cột, số lượng dây dẫn mắc trên cột, điều kiện cũng như các biện pháp thi công.
II.4.32. Khi đặt cột ở đoạn tuyến bị ngập nước, đất có thể bị xói lở, phải có các biện pháp chống xói lở.
Giao chéo hoặc đi gần
II.4.33. Khi ĐDK giao chéo với nhau, với công trình, đường phố, quảng trường v.v. góc giao chéo không quy định.
II.4.34. Khoảng cách từ dây dẫn (trần hoặc bọc cách điện) khi độ võng lớn nhất, tới mặt đất không được nhỏ hơn 6m đối với khu vực đông dân cư (*) và 5m đối với khu vực ít dân cư (**).
Ở đoạn nhánh ĐDK đi vào nhà, khoảng cách thẳng đứng từ dây dẫn tới mặt vỉa hố và đường dành cho người đi bộ được phép giảm tới 3,5m.
Ghi chú: (*): Khu vực đông dân cư là thành phố, thị trấn, xí nghiệp, bến đũ, cảng, nhà ga, bến xe ôtô, trường học, chợ bãi tắm, khu vực xóm làng v.v. đông dân hoặc sẽ phát triển trong thời gian 5 năm tới theo quy hoạch được duyệt.
(**): Khu vực ít dân cư là những nơi không có nhà cửa, mặc dự thường xuyên có người lui tới và các xe cộ và phương tiện cơ giới qua lại, vùng đồng ruộng, đồi trồng cây, vườn, nơi có nhà cửa rất thưa và công trình kiến trúc tạm thời v.v.
II.4.35. Khi xác định khoảng cách từ dây dẫn ĐDK tới mặt đất, mặt nước hoặc công trình, phải tính tới độ võng lớn nhất của dây dẫn không kể tới sự phát nóng do dòng điện gây nên với trường hợp nhiệt độ không khí cao nhất và không có gió.
II.4.36. Khoảng cách ngang từ dây dẫn trần ngoài cùng của ĐDK khi bị gió thổi lệch nhiều nhất tới nhà hoặc tới kết cấu của nhà không được nhỏ hơn:
• 1,5m cách ban công, sân thượng và cửa sổ.
• 1,0m cách tường xây kín.
• Đối với ĐDK dùng dây bọc cách điện, các khoảng cách nêu ở trên được nhân với hệ số 0,5.
Không cho phép ĐDK đi trên mái nhà, trừ các đoạn nhánh rẽ từ ĐDK đến đầu vào nhà (xem Điều II.1.78).
II.4.37. Khoảng cách từ mép ngoài của móng cột ĐDK tới đường cáp ngầm, đường ống ngầm và các cột nổi chuyên dùng không được nhỏ hơn các trị số cho trong bảng sau:
Tên gọi | Khoảng cách nhỏ nhất (m) |
Đường ống dẫn nước, dẫn khí, dẫn hơi, dẫn nhiệt, ống thoát nước | 1 |
Cột lấy nước chữa cháy, hầm hào, giếng nước | 2 |
Cột tiếp xăng dầu | 10 |
Cáp ngầm (trừ cáp thông tin, tín hiệu) | 1 |
Cáp ngầm đặt trong ống | 0,5 |
II.4.38. ĐDK đến 1kV không nên vượt sông có tàu, thuyền qua lại. Trường hợp cần thiết phải vượt sông thì phải tuân theo các điều nêu trong Chương II.5.
Khi giao chéo với sông nhỏ, kênh lạch không có tàu thuyền qua lại, khoảng cách từ dây dẫn ĐDK tới mức nước cao nhất không được nhỏ hơn 2m, khoảng cách từ cột ĐDK đến mép nước tính theo chiều ngang không được nhỏ hơn chiều cao cột.
II.4.39. Khi ĐDK đến 1kV đi qua rừng hoặc khu cây xanh thì không bắt buộc phải chặt cây, nhưng khoảng cách thẳng đứng từ dây dưới cùng, và khoảng cách ngang từ dây dẫn ngoài cùng khi dây dẫn có độ võng và độ lệch lớn nhất tới ngọn cây, hoặc tới phần ngoài cùng của cây không được nhỏ hơn 1m đối với dây trần, và 0,5m đối với dây bọc cách điện.
II.4.40. Khi ĐDK đến 1kV giao chéo với ĐDK trên 1kV phải thực hiện theo các yêu cầu nêu ở Điều II.5.114 đến Điều II.5.119; còn khi song song với nhau thì theo Điều II.5.120. ĐDK tới 1kV và trên 1kV cùng mắc chung trên một cột cũng như khi chúng giao chéo nhau trên cùng một cột phải thực hiện theo các yêu cầu ở Điều II.5.48.
Đối với các ĐDK đến 1kV mắc chung trên cùng một cột, khoảng cách thẳng đứng giữa các ĐDK dùng dây trần phải không nhỏ hơn 40cm; nếu bố trí ngang thì khoảng cách ngang giữa các ĐDK dùng dây trần phải không nhỏ hơn 20cm.
Nếu ĐDK dùng dây bọc cách điện, khoảng cách trên cho phép nhân với hệ số theo nguyên tắc sau:
• ĐDK dây trần đi cùng ĐDK dây bọc cách điện: hệ số 1
• ĐDK dây bọc cách điện đi cùng ĐDK dây bọc cách điện: hệ số 0,5
II.4.41. Các ĐDK tới 1kV giao chéo với nhau nên thực hiện trên cột giao chéo. Cũng cho phép chúng giao chéo với nhau ở trong khoảng cột, Khi đó khoảng cách theo chiều thẳng đứng giữa các dây gần nhau nhất của các tuyến giao chéo ở nhiệt độ không khí cao nhất, không có gió, phải không được nhỏ hơn 1m đối với các tuyến dùng dây trần; nếu cả hai tuyến dùng dây bọc cách điện, khoảng cách này không được nhỏ hơn 0,5m. Ở khoảng ĐDK giao chéo nhau có thể dùng cột néo hoặc cột đỡ.
Khi giao chéo ở trong khoảng cột, chỗ giao chéo cần chọn gần với cột của ĐDK phía trên, Khi đó khoảng cách theo chiều ngang giữa các cột và dây dẫn trần giao chéo không được nhỏ hơn 2m.
II.4.42. Khi ĐDK giao chéo với đường dây thông tin trên không (ĐTT) và tín hiệu trên không (ĐTH) phải thực hiện các yêu cầu sau:
a. Sự giao chéo chỉ thực hiện trong khoảng cột của đường dây, lúc đó ĐTT và/hoặc ĐTH cho phép dùng dây dẫn trần hoặc cáp. Cho phép ĐDK điện áp không quá 380/220V giao chéo với đường dây truyền thanh trên cùng một cột, nhưng phải tuân theo các yêu cầu nêu ở Điều II.4.48.
b. Dây dẫn của ĐDK phải bố trí phía trên dây ĐTT và/hoặc ĐTH và cách điện phải mắc kép; dây dẫn ĐDK phải là loại nhiều sợi có tiết diện không được nhỏ hơn 35mm2 đối với dây nhôm, 16mm2 đối với dây nhôm lõi thép hoặc dây đồng. Trong khoảng cột giao chéo, không cho phép dây dẫn điện của ĐDK có mối nối.
c. Khoảng cách theo chiều thẳng đứng từ ĐDK khi có độ võng lớn nhất (ứng với nhiệt độ không khí cao nhất) tới dây thông tin hoặc tín hiệu ở chỗ giao chéo không được nhỏ hơn 1,25m.
Khoảng cách từ chỗ giao chéo tới cột gần nhất của ĐDK không được nhỏ hơn 2m.
d. Dây dẫn ĐTT được phép bố trí phía trên ĐDK điện áp không lớn hơn 380/220V với điều kiện tuân theo các yêu cầu sau:
• Khoảng cách theo chiều thẳng đứng với dây dẫn điện trên cùng của ĐDK không được nhỏ 1,25m.
• Dây dẫn trần của ĐTT ứng với điều kiện khí hậu bất lợi nhất phải có hệ số an toàn cơ lý không nhỏ hơn 2,2.
• Dây dẫn bọc cách điện của ĐTT phải chịu được điện áp đánh thủng không nhỏ hơn 2 lần điện áp làm việc của ĐDK giao chéo và hệ số an toàn cơ lý ứng với điều kiện khí hậu bất lợi nhất không được nhỏ hơn 1,5.
• Trong khu vực đông dân cư, cho phép rẽ nhánh từ ĐDK điện áp không lớn hơn 380/220V đưa vào nhà đi dưới ĐTT dùng dây dẫn bọc cách điện.
đ. Cột của ĐDK khi giao chéo với ĐTT cấp I phải dùng cột néo, còn giao chéo với ĐTT các cấp khác cho phép dùng cột đỡ.
II.4.43. Khi ĐDK điện áp đến 1kV giao chéo với đường cáp thông tin hoặc tín hiệu mắc trên cột phải thực hiện theo yêu cầu nêu ở Điều II.4.49.
II.4.44. Khi ĐDK giao chéo với đường cáp thông tin hoặc tín hiệu đặt ngầm dưới đất phải thực hiện các yêu cầu sau đây:
a. Khoảng cách ngang từ móng trụ đỡ cáp đường thông tin hoặc tín hiệu đến mặt phẳng đứng của dây dẫn điện gần nhất không nhỏ hơn 5m.
b. Khoảng cách từ cáp thông tin hoặc tín hiệu tới các bộ phận nối đất của cột ĐDK gần nhất không được nhỏ hơn 3m, trong điều kiện chõt hẹp không ít hơn 1m với điều kiện cáp thông tin phải có màn chắn.
c. Khi chọn tuyến cáp thông tin tín hiệu, nếu có điều kiện thì nên cách xa cột của ĐDK.
II.4.45. Khi ĐDK đi gần ĐTT và/hoặc ĐTH, khoảng cách ngang giữa dây dẫn ngoài cùng của ĐDK với ĐTT hoặc ĐTH không được nhỏ hơn 2m. Trong điều kiện chật hẹp không được nhỏ hơn 1,5m.
II.4.46. Khi ĐDK điện áp tới 1kV đi gần các cột anten của các trạm thu, phát vô tuyến điện, các điểm nút vô tuyến điện địa phương, khoảng cách giữa chúng không quy định.
II.4.47. Khoảng cách giữa dây dẫn của đoạn nhánh ĐDK và dây truyền thanh chỗ rẽ vào nhà không được nhỏ hơn 0,6m theo chiều thẳng đứng khi bố trí ĐDK và dây truyền thanh theo chiều thẳng đứng, và dây dẫn ĐDK phải được bố trí ở phía trên dây truyền thanh.
II.4.48. Cho phép mắc chung trên cột ĐDK điệp áp không quá 380/220V cùng với dây truyền thanh mà điện áp giữa các dây truyền thanh đó không vượt quá 360V, trong các trường hợp sau đây:
a. Khoảng cách từ dây dẫn dưới cùng của đường truyền thanh tới đất, khoảng cách giữa các mạch nhánh truyền thanh và giữa các dây dẫn của chúng phải tuân theo quy phạm xây dựng và sửa chữa đường dây thông tin và đường truyền thanh trên không của Bộ Bưu chính - Viễn thông.
b. Dây dẫn ĐDK phải đặt phía trên dây dẫn đường truyền thanh với khoảng cách thẳng đứng trên cột từ dây dẫn dưới cùng của ĐDK tới dây dẫn trên cùng của đường truyền thanh không được nhỏ hơn 1,5m và ở trong khoảng cột không nhỏ hơn 1m. Khi đặt dây của đường truyền thanh trên giá đỡ thì khoảng cách này tính từ dây dẫn dưới cùng của ĐDK, đặt cùng một phía với dây dẫn của đường truyền thanh.
c. Khi làm việc trên ĐDK có mắc dây chung với đường truyền thanh trên cùng một cột, phải thực hiện theo quy phạm kỹ thuật an toàn của Bộ Bưu chính - Viễn thông và quy phạm kỹ thuật an toàn của Bộ Công nghiệp.
II.4.49. Được phép mắc chung dây dẫn ĐDK điện áp tới 1kV với cáp thông tin hoặc tín hiệu trên cùng một cột, khi thực hiện đúng các yêu cầu sau đây:
a. Đường cáp phải treo phía dưới ĐDK.
b. Khoảng cách trên cột từ dây dẫn dưới cùng của ĐDK tới đường cáp thông tin, tín hiệu không được nhỏ hơn 1,5m.
c. Vỏ kim loại của cáp phải được nối đất, cứ 250m lại nối đất một lần.
II.4.50. Cho phép mắc chung dây dẫn ĐDK điện áp không quá 380/220V với dây dẫn của mạch điều khiển từ xa trên cùng một cột với điều kiện phải thực hiện các yêu cầu ở Điều II.4.48.
II.4.51.Khi ĐDK giao chéo hoặc đi song song với đường sắt hoặc đường ôtô cấp I, II phải tuân theo các điều tương ứng nêu trong Chương II.5.
Chỗ giao chéo, có thể dùng đoạn cáp xen vào ĐDK. Lựa chọn phương án giao chéo phải dựa trên cơ sở tính toán kinh tế - kỹ thuật.
Khi ĐDK giao chéo với đường ôtô cấp III ¸ V, khoảng cách từ dây dẫn đến mặt đường khi độ võng lớn nhất không được nhỏ hơn 6m.
II.4.52. Khi ĐDK giao chéo hoặc đi gần đường ôtô, dây dẫn ĐDK phải ở phía trên các biển báo hiệu giao thông, cũng như ở phía trên các dây treo các biển đó với khoảng cách không nhỏ hơn 1m, dây treo này phải được nối đất với điện trở nối đất không lớn hơn 10W.
II.4.53. Khi ĐDK giao chéo hoặc đi gần dây dẫn tiếp xúc và dây treo của đường xe điện và ôtô điện phải theo các yêu cầu sau đây:
a. ĐDK nên đặt ngoài khu vực của mạng tiếp xúc kể cả các cột của mạng ấy.
b. Trường hợp dây dẫn ĐDK giao chéo với mạng tiếp xúc, phải bố trí ĐDK phía trên dây treo của mạng tiếp xúc, dây dẫn phải dùng loại nhiều sợi có tiết diện không được nhỏ hơn 35mm2 đối với dây nhôm; 16mm2 đối với dây nhôm lõi thép hoặc dây đồng.
Không cho phép nối dây dẫn trong khoảng giao chéo.
c. Khoảng cách từ dây dẫn ĐDK khi độ võng lớn nhất tới mặt ray không được nhỏ hơn 8m nếu giao chéo với đường xe điện; 9m tới mặt đường nếu giao chéo với đường ôtô điện. Trong mọi trường hợp khoảng cách từ dây dẫn ĐDK tới dây treo hoặc dây dẫn của mạng tiếp xúc không được nhỏ hơn 1,5m.
d. Dây dẫn ĐDK phải mắc trên cách điện kép.
đ. Cột ĐDK phải kiểm tra với trường hợp 1 dây dẫn bị đứt.
e. ĐDK không được giao chéo ở chỗ có bố trí xà ngang treo dây tiếp xúc của đường dây xe điện và ôtô điện.
II.4.54. Khi ĐDK giao chéo hoặc đi gần đường cáp vận chuyển trên không và đường ống kim loại đặt nổi phải thực hiện theo yêu các cầu sau đây:
a. ĐDK phải đi phía dưới đường cáp vận chuyển trên không.
b. Đường cáp vận chuyển trên không phải có cầu hoặc lưới bảo vệ cho dây dẫn
ĐDK hoặc dùng cáp ngầm nối xen vào ĐDK.
c. Khi ĐDK giao chéo với đường cáp vận chuyển trên không hoặc với đường ống nổi, khoảng cách của dây dẫn ĐDK trong mọi trường hợp đến các bộ phận của đường cáp vận chuyển trên không và đường ống không được nhỏ hơn 1m.
d. Khi ĐDK đi song song với đường cáp vận chuyển trên không hoặc với đường ống nổi, khoảng cách của dây dẫn ĐDK đến các đường đó không được nhỏ hơn chiều cao cột; trên những đoạn tuyến chật hẹp khi dây dẫn của ĐDK chao lệch nhiều nhất thì khoảng cách đó không được nhỏ hơn 1m.
e. Khi giao chéo với ĐDK, các đường ống nổi và kết cấu kim loại của đường cáp vận chuyển trên không phải nối đất, điện trở nối đất không được lớn hơn 10W.
II.4.55. Khi ĐDK đi gần công trình dễ cháy nổ hoặc đi gần sân bay phải thực hiện đúng các yêu cầu tương ứng nêu ở Chương II.5.
Đường dây trên không dùng cáp vặn xoắn hạ áp
II.4.56. Ngoài việc phải thực hiện các quy định chung về cột, nối đất, giao chéo hoặc đi gần v.v. đường dây dùng cáp vặn xoắn hạ áp còn phải thực hiện một số quy định riêng.
II.4.57. Cáp vặn xoắn hạ áp không được chôn ngầm dưới đất.
II.4.58. Các phụ kiện của cáp phải đồng bộ và phù hợp với các yêu cầu của cáp sử dụng. Khi thi công phải dùng các dụng cụ phù hợp với hướng dẫn của nhà cung cấp cáp và phụ kiện.
II.4.59. Khi tuyến cáp vặn xoắn hạ áp đi chung cột với tuyến ĐDK đến 1kV khác, về tiêu chuẩn khoảng cách coi tuyến cáp vặn xoắn là tuyến dây bọc cách điện và thực hiện theo quy định ở Điều II.4.40.
II.4.60. Khoảng cách của tuyến cáp vặn xoắn hạ áp:
• Tới mặt đất: theo quy định ở Điều II.4.34 và II.4.51
• Tới những kết cấu kiến trúc về mọi hướng ít nhất là: a + 0,1 [m]
Trong đó a (tính bằng một) là độ lệch lớn nhất khi có gió thổi, phụ thuộc tiết diện dây, khoảng cột, lực kéo đầu cột, độ võng và nhiệt độ dây dẫn (tham khảo các bảng trong Phụ lục II.4.1).
II.4.61. Khi lắp đặt tuyến cáp vặn xoắn vào tường nhà hoặc kết cấu kiến trúc thì khoảng cách đến tường nhà hoặc kết cấu kiến trúc không được nhỏ hơn 5cm.
II.4.62. Các đặc tính kỹ thuật của cáp vặn xoắn hạ áp căn cứ theo số liệu của nhà chế tạo; nếu không, có thể tham khảo Phụ lục II.4.2 và II.4.3.
Chương II.5
ĐƯỜNG DÂY TẢI ĐIỆN TRÊN KHÔNG ĐIỆN ÁP TRÊN 1KV ĐẾN 500KV
Phạm vi áp dụng và định nghĩa
II.5.1. Chương này áp dụng cho đường dây tải điện trên không (ĐDK), điện áp trên 1kV đến 500kV dùng dây trần.
Chương này không áp dụng cho ĐDK có tính chất đặc biệt như lưới điện đường sắt điện khí hóa, xe điện, ôtô chạy điện v.v.
Đoạn cáp nối xen vào ĐDK điện áp đến 220kV phải thực hiện các yêu cầu nêu trong Chương II.3 và Điều II.5.67.
II.5.2. ĐDK là công trình để truyền tải và phân phối điện năng, bố trí ngoài trời, mắc trên vật cách điện và phụ kiện, đặt trên cột hoặc trên kết cấu của công trình khác (cầu, đập v.v.). ĐDK được tính từ điểm mắc dây của ĐDK lên xà cột cổng hoặc kết cấu khác của trạm điện.
II.5.3. Trong tính toán cơ lý:
• Chế độ bình thường của ĐDK là chế độ làm việc khi dây dẫn hoặc dây chống sét không bị đứt.
• Chế độ sự cố của ĐDK là chế độ làm việc khi một hoặc một số dây dẫn hoặc dây chống sét bị đứt.
• Chế độ lắp đặt của ĐDK là trạng thái của đường dây trong quá trình dùng cột, lắp đặt dây dẫn hoặc dây chống sét.
II.5.4. Khu vực đông dân cư là những thành phố, thị trấn, xí nghiệp, bến đũ, cảng, nhà ga, bến xe ôtô, công viên, trường học, chợ, bãi tắm, sân vận động, khu vực xóm làng đông dân v.v.
Khu vực ít dân cư là những nơi có nhà cửa thưa thớt, mặc dự thường xuyên có người lui tới và các xe cộ phương tiện cơ giới qua lại, vùng đồng ruộng, đồi trồng cây, vườn; hoặc nơi có nhà cửa, công trình kiến trúc tạm thời v.v.
Khu vực khó qua lại là những nơi xe cộ và phương tiện cơ giới không thể qua lại được.
Khu vực khó đến là những nơi mà người đi bộ rất khó tới được.
Khu vực rất khó đến là những nơi mà người đi bộ không thể tới được (ví dụ như mỏm đá, vách núi v.v.)
II.5.5. Khoảng vượt lớn là khoảng vượt qua các sông, hồ, kênh, vịnh có tàu thuyền qua lại dùng cột vượt cao 50m trở lên với chiều dài khoảng vượt từ 500m trở lên; hoặc chiều dài khoảng vượt từ 700m trở lên với cột có chiều cao bất kỳ.
Yêu cầu chung
II.5.6. Trong khi áp dụng quy phạm này, nếu có nhiều yêu cầu khác nhau thì phải lấy yêu cầu cao nhất, điều kiện bất lợi nhất để tính toán.
II.5.7. Về yêu cầu cơ lý dây dẫn của ĐDK phải tính theo phương pháp ứng suất cho phép, cách điện và phụ kiện mắc dây tính theo phương pháp tải trọng phá huỷ. Các tải trọng tiêu chuẩn xác định theo quy phạm này.
Cột và móng ĐDK tính theo phương pháp trạng thái giới hạn.
II.5.8. Phải đảo pha dây dẫn ĐDK để hạn chế sự không đối xứng của dòng điện và điện áp. ĐDK điện áp 110 - 500kV dài trên 100km phải đảo pha một chu kỳ trọn vẹn sao cho chiều dài của mỗi bước trong một chu kỳ đảo pha phải gần bằng nhau.
Sơ đồ đảo pha ĐDK hai mạch cùng điện áp đi chung cột phải giống nhau. Trong lưới điện 110 - 500kV, bao gồm nhiều đoạn ĐDK chiều dài dưới 100km thì việc đảo pha có thể thực hiện trực tiếp tại các trạm điện (ở thanh cái, ở các khoảng cột cuối đường dây vào cột cổng trạm v.v.), trong đó việc đảo pha phải thực hiện sao cho chiều dài của mỗi bước trong 1 chu kỳ đảo pha phải gần bằng nhau.
Việc đảo pha các ĐDK nhằm mục đích chống ảnh hưởng của ĐDK đối với đường dây thông tin cần có tính toán riêng.
II.5.9. Để quản lý vận hành ĐDK cần có trạm để quản lý vận hành, xử lý sự cố và sửa chữa:
a. Đặt ở khu vực tập trung nhiều đường dây.
b. Thuận tiện về giao thông.
c. Đơn giản, gọn nhẹ, tận dụng các công trình kiến trúc có sẵn.
d. Có liên hệ thông tin giữa lưới điện khu vực và đội sửa chữa đường dây.
Việc đặt trạm do các cơ quan thiết kế căn cứ theo yêu cầu của cơ quan quản lý điện, căn cứ vào quy mụ lưới điện và theo qui định hiện hành.
II.5.10. Để quản lý vận hành ĐDK điện áp 110 - 220kV nên có lối đi bộ đến gần chân cột.
II.5.11. Để quản lý vận hành ĐDK 500kV phải có đường với chiều rộng nhỏ nhất là 2,5m và cách tuyến không được lớn hơn 1km, đảm bảo cho xe cơ giới tiếp cận đi được gần đến tuyến ĐDK.
Ở những nơi xe cơ giới không thể đi được (đầm lầy và ruộng lầy, các vườn cây quý v.v.) phải làm đường đi bộ, cầu nhỏ đến chân cột. Đường đi bộ đắp rộng không nhỏ hơn 0,4m.
Trừ những chỗ đặc biệt khó khăn, đường phải bảo đảm đi được trong mùa mưa lũ.
II.5.12. Cột ĐDK nên đặt cách bờ sông bị xói lở mạnh càng xa càng tốt có xét đến sự biến đổi của lòng sông và tác hại của lũ lụt. Khi bố trí cột tại các tuyến đi qua vùng ven sông, ven hồ, qua núi đồi và vùng đất bazan, đặc biệt là rừng nguyên sinh phải điều tra, đánh giá cẩn thận tình trạng sụt lở, xói mòn. Tần suất mức nước lũ đối với ĐDK 35kV trở xuống chọn 5% (20 năm lặp lại một lần), đối với ĐDK 110kV và 220kV chọn 2% (50 năm lặp lại một lần) đối với ĐDK 500kV, chọn 1% (100 năm lặp lại một lần).
Lấy mức nước lũ lịch sử cao nhất nếu không có số liệu kể trên.
Trường hợp phải đặt cột ở các chỗ trên, phải có biện pháp bảo vệ cột (móng đặc biệt, đắp bờ, làm kè, rãnh thoát nước, dùng cột tăng cường v.v.).
• Phải có biện pháp bảo vệ khi cột đặt vào các chỗ sau:Vùng bị úng và ngập nước thường xuyên.
• Trên sườn đồi núi, nơi có thể bị nước hoặc lũ xói mòn.
II.5.13. Trên cột ĐDK phải có dấu hiệu hoặc biển báo cố định sau:
1. Số thứ tự trên mọi cột, hướng về phía đường giao thông, ở vị trí dễ nhìn thấy.
2. Trước khi đưa vào vận hành, số hiệu hoặc ký hiệu đường dây trên mọi cột ở đoạn tuyến có các ĐDK đi song song, trên cột ĐDK hai mạch phải có ký hiệu từng mạch.
3. Biển báo nguy hiểm đặt cách mặt đất từ 2m đến 2,5m trên tất cả các cột trong toàn tuyến.
II.5.14. Cột kim loại, các phần kim loại của cột bê tông cốt thép hở ra ngoài và tất cả các chi tiết bằng kim loại của cột bê tông cốt thép đều phải được mạ hoặc sơn chống gỉ theo tiêu chuẩn hiện hành.
Các chân cột kim loại ở vùng thường xuyên ngập lụt cần có biện pháp thích hợp chống ăn mòn.
II.5.15. Khi đặt cột vào móng bê tông cốt thép hoặc móng bê tông đúc liền khối, bulông neo cột phải có đai ốc hãm, đoạn ren răng bulông phải có chiều dài nhô ra khỏi đai ốc hãm 5mm trở lên.
II.5.16. Cột ĐDK có chiều cao 80m trở lên phải được sơn báo hiệu (báo hiệu ban ngày) và có đèn báo (báo hiệu ban đêm) để bảo đảm an toàn cho máy bay và tàu thuyền phù hợp với các quy định hiện hành.
II.5.17. Phải đặt các thiết bị xác định điểm sự cố trên ĐDK 110kV trở lên tại các trạm điện
II.5.18. Khi ĐDK đi qua những khu vực gió mạnh, đất bị sụt lở, đầm lầy, khu vực đá xô v.v. phải tính đến phương án ĐDK đi vòng, tránh những khu vực bất lợi đó trên cơ sở so sánh kinh tế kỹ thuật.
Điều kiện khí hậu
II.5.19. Việc xác định điều kiện khí hậu tính toán để tính và lựa chọn kết cấu ĐDK phải căn cứ vào kết quả của việc xử lý tài liệu quan sát nhiều năm về tốc độ gió và nhiệt độ không khí trong vùng tuyến ĐDK dự kiến xây dựng.
Khi xử lý số liệu quan sát phải xét đến đặc điểm khí hậu cục bộ ảnh hưởng của áp lực gió và các điều kiện thiên nhiên (địa hình nhấp nhô, độ cao so với mực nước biển, cạnh hồ nước lớn, hướng gió thổi v.v.) cũng như xét đến các công trình đó có hoặc đang được thiết kế xây dựng trong vùng ĐDK đi qua (hồ chứa nước, tháp nước v.v.).
II.5.20. Áp lực gió tiêu chuẩn, áp lực gió theo từng vùng, hệ số tăng áp lực gió theo độ cao, hệ số giảm áp lực gió đối với các ĐDK đi trong các vùng khuất gió phải lấy theo các trị số và các quy định cụ thể nêu trong Tiêu chuẩn tác động và tải trọng của TCVN- 2737-1995. Đối với ĐDK từ 110kV trở lên, áp lực gió tiêu chuẩn không được nhỏ hơn 60daN/m2.
Đối với các ĐDK, lấy thời gian sử dụng giả định của công trình là 15 năm đối với ĐDK 35kV trở xuống, 20 năm đối với ĐDK 110kV, 30 năm đối với ĐDK 220kV, 40 năm đối với ĐDK 500kV và khoảng vượt lớn.
II.5.21. Áp lực gió tác động vào dây dẫn của ĐDK được xác định ở độ cao của trọng tâm quy đổi của tất cả các dây.
Độ cao trọng tâm quy đổi của dây dẫn (hqd) xác định theo công thức:
hqd = htb -
Trong đó:
htb - Độ cao trung bình mắc dây dẫn vào cách điện, [m]
f - Độ võng dây dẫn, quy ước lấy giá trị lớn nhất (khi nhiệt độ cao nhất ), [m]
Áp lực gió tác động vào dây chống sét xác định theo độ cao bố trí trọng tâm của dây chống sét.
II.5.22. Áp lực gió tác động vào dây dẫn hoặc dây chống sét trong khoảng vượt lớn phải xác định theo Điều II.5.20, đồng thời phải tuân theo các quy định bổ sung sau:
• Đối với khoảng vượt chỉ có một khoảng cột, độ cao trọng tâm quy đổi của dây dẫn hoặc dây chống sét được tính theo công thức:
hqd =
Trong đó:
h1 và h2: Độ cao điểm mắc dây vào cột vượt tính từ mặt nước bình thường của sông, ngòi vịnh v.v. [m]
f : Độ võng lớn nhất của dây dẫn, [m]
• Đối với khoảng vượt bao gồm nhiều khoảng cột, độ cao trọng tâm quy đổi của dây dẫn hoặc dây chống sét phải tính chung cho cả khoảng vượt (giới hạn bằng 2 cột néo hãm), theo công thức:
hqd =
Trong đó hqd1, hqd2 ... hqdn là độ cao trọng tâm quy đổi của các khoảng cột l1, l2… ln cấu thành khoảng vượt đó. Nếu trong khoảng vượt lớn có một số khoảng cột kề qua các khu vực không có nước thì hđ được tính từ mặt đất.
II.5.23. Áp lực gió tác động vào các kết cấu của cột phải xác định theo độ cao của chúng tính từ mặt đất. Theo chiều cao cột, chia thành từng dải không lớn hơn 15m trong mỗi dải áp lực gió được lấy bằng nhau và tính với trị số áp lực gió ở độ cao trung bình của dải.
II.5.24. Khi tính tác động của gió vào đường dây và dây chống sét phải lấy hướng góc 90o, 45o và 0o với tuyến đường dây.
Khi tính cột điện phải lấy hướng gió hợp với tuyến đường dây góc 90o và 45o.
II.5.25. Áp lực gió tiêu chuẩn tác động vào dây dẫn hoặc dây chống sét tính bằng daN, được xác định theo công thức:
P= a.Cx.Kl.q.F.sin2 j
Trong đó:
a - Hệ số tính đến sự không bằng nhau của áp lực gió trong khoảng cột, lấy bằng:
- 1 khi áp lực gió bằng 27daN/m2
- 0,85 khi áp lực gió bằng 40daN/m2
- 0,75 khi áp lực gió bằng 55daN/m2
- 0,70 khi áp lực gió bằng 76daN/m2 và lớn hơn.
- Các giá trị trung gian lấy theo phương pháp nội suy.
Cx - hệ số khí động học lấy bằng 1,1 khi đường kính của dây dẫn hoặc dây chống sét từ 20mm trở lên và 1,2 khi đường kính của chúng nhỏ hơn 20mm.
Kl - hệ số qui đổi tính đến ảnh hưởng của chiều dài khoảng vượt vào tải trọng gió, bằng 1,2 khi khoảng cột tới 50m; bằng 1,1 khi 100m; bằng 1,05 khi 150m; bằng 1 khi 250m và lớn hơn (các trị số Kl đối với các khoảng vượt có chiều dài nằm giữa các trị số trên thì lấy theo phương pháp nội suy).
q - áp lực gió tiêu chuẩn theo vùng đó quy định trong tiêu chuẩn TCVN 2737- 95 (đó tính đến các hệ số quy định trong Điều II.5.20).
F - tiết diện cản gió của dây dẫn hoặc dây chống sét, m2
j - góc hợp thành giữa hướng gió thổi và trục của tuyến đường dây.
II.5.26. Đối với ĐDK điện áp đến 22kV khi mắc dây ở độ cao dưới 12m, trị số áp lực gió tiêu chuẩn có thể lấy giảm đi 15% trừ trường hợp đó vận dụng hệ số che chắn để giảm áp lực gió trong các vùng khuất gió.
Đối với đoạn ĐDK thuộc vùng núi, ở chỗ địa hình cao vượt lên so với xung quanh (đỉnh núi, đèo v.v.) cũng như ở những đoạn giao chéo với thung lũng, hẻm núi gió thổi mạnh, áp lực gió tiêu chuẩn lớn nhất, nếu không có số liệu quan sát phải lấy theo tiêu chuẩn hiện hành.
II.5.27. Khi thiết kế ĐDK phải tính toán theo điều kiện khí hậu sau đây:
a. Chế độ bình thường:
• Nhiệt độ không khí cao nhất Tmax, áp lực gió q = 0
• Nhiệt độ không khí thấp nhất Tmin, áp lực gió q = 0
• Nhiệt độ không khí trung bình năm Ttb, áp lực gió q = 0
• Áp lực gió lớn nhất qmax, nhiệt độ không khí T = 25oC
b. Chế độ sự cố:
Nhiệt độ không khí thấp nhất Tmin, áp lực gió q = 0
Nhiệt độ không khí trung bình năm Ttb, áp lực gió q = 0
Áp lực gió lớn nhất qmax, nhiệt độ không khí T = 25oC
Trong chế độ sự cố của ĐDK, áp lực gió tính toán lớn nhất qmax cho phép lấy theo TCVN 2737-1995.
II.5.28. Phải tính kiểm tra cột của ĐDK theo chế độ lắp đặt ở điều kiện nhiệt độ không khí T = 15oC, và áp lực gió q = 6,25daN/m2.
II.5.29. Khi tính toán kiểm tra khoảng cách từ phần mang điện đến kết cấu cột ĐDK hoặc đến công trình phải lấy điều kiện khí hậu kết hợp như sau:
a. Ở điện áp làm việc: nhiệt độ không khí T = 25oC, áp lực gió q = qmax
b. Khi quá điện áp khí quyển và nội bộ, nhiệt độ không khí T = 20oC, áp lực gió q = 0,1 qmax nhưng không nhỏ hơn 6,25daN/m2.
Góc lệch g của chuỗi cách điện treo thẳng (so với chiều thẳng đứng) khi có gió tác động được tính theo công thức:
tgg =
Trong đó:
K: hệ số tính đến động lực dao động của dây dẫn. Trị số K lấy tương ứng với áp lực gió theo bảng sau:
q (daN/m) | K |
40 | 1 |
45 | 0,95 |
55 | 0,90 |
65 | 0,85 |
80 | 0,80 |
≥ 100 | 0,75 |
Các trị số trung gian lấy theo cách nội suy.
P2 - Áp lực gió tác động vào dây dẫn có xét đến hợp lực ngang của lực căng dây trong trường hợp đỡ góc, daN/m2
Gd - Tải trọng do trọng lượng dây dẫn tác động vào chuỗi cách điện, daN. Gc - Trọng lượng của chuỗi cách điện, daN.
Dây dẫn hoặc dây chống sét
II.5.30. Các pha của ĐDK có thể là một dây hoặc nhiều dây phân pha. Việc xác định đường kính, tiết diện, số lượng dây phân pha, khoảng cách các dây phân pha phải thông qua tính toán.
II.5.31. Theo điều kiện độ bền cơ học, ĐDK phải dùng dây dẫn hoặc dây chống sét nhiều sợi với tiết diện không được nhỏ hơn các trị số cho trong bảng II.5.1.
Khi chọn dây ĐDK để đảm bảo điều kiện tổn thất do vầng quang gây nên, ở độ cao đến 1000m so với mực nước biển, dây dẫn không phân pha phải có tiết diện không được nhỏ hơn:
• 70mm2 đối với ĐDK 110kV.
• 240mm2 đối với ĐDK 220kV
Khi chọn dây dẫn ĐDK, ngoài tổn thất do vầng quang còn phải tính đến nhiễu cao tần, nhiễu vô tuyến điện (với ĐDK 110kV trở lên) và ảnh hưởng của điện từ trường (với ĐDK 220 kV trở lên) .
Bảng II.5.1: Tiết diện nhỏ nhất cho phép của ĐDK theo độ bền cơ học
Đặc điểm của ĐDK | Tiết diện dây dẫn (mm2) | |||
Nhôm | Nhôm lõi thép và hợp kim nhôm | Thép | Đồng | |
1. Trên các khoảng cột thông thường của ĐDK: | 35 | 25 | 25 | 16 |
2. Trên các khoảng cột của ĐDK vượt qua các sông, kênh có thuyền bố qua lại: | 70 | 35 | 25 | |
3. Trên các khoảng cột của ĐDK vượt các công trình: - Dây thông tin - Ống dẫn nổi và các đường cáp vận chuyển - Đường sắt |
| |||
70 | 35 | 25 | ||
II.5.32. Khi chọn tiết diện dây chống sét, ngoài việc tính độ bền cơ học còn phải kiểm tra độ ổn định nhiệt khi xảy ra ngắn mạch một pha chạm đất tại cột cuối ĐDK (theo Phụ lục I.3.2 - Phần I). Trên đoạn ĐDK có mắc dây chống sét cách điện với đất thì không cần phải kiểm tra ổn định nhiệt. Dây chống sét cáp quang (OPGW) được chọn về độ bền cơ học và kiểm tra ổn định nhiệt như với dây chống sét thường.
II.5.33. Khi tính dây dẫn hoặc dây chống sét ĐDK phải căn cứ vào đặc tính cơ học của nhà chế tạo hoặc tiêu chuẩn hiện hành hoặc tham chiếu.
II.5.34. Phải tính dây dẫn hoặc dây chống sét theo các điều kiện sau đây :
a. Tải trọng ngoài lớn nhất
b. Nhiệt độ thấp nhất và không có tải trọng ngoài
c. Nhiệt độ trung bình năm và không có tải trọng ngoài.
Ứng suất cho phép lớn nhất của dây dẫn hoặc dây chống sét theo các điều kiện trên ghi trong bảng II.5.2, trừ quy định theo Điều II.5.35.
II.5.35. Đối với ĐDK dùng dây nhôm, hợp kim nhôm và dây đồng có tiết diện dây dẫn đến 95mm2 trong khu vực đông dân và tại chỗ giao chéo với công trình khác, ứng suất cho phép lấy bằng 40% ứng suất kéo đứt của dây dẫn.
Đối với ĐDK dùng dây nhôm lõi thép có tiết diện 120mm2 trở lên ứng suất cao nhất được phép lấy đến 50% ứng suất kéo đứt khi áp lực gió tính toán q ≥100daN/m2.
II.5.36. Ứng suất phát sinh ở điểm mắc dây cao nhất trên mọi cột của ĐDK kể cả ở khoảng vượt lớn không được vượt quá 110% đối với dây nhôm lõi thép, 105% đối với các loại dây dẫn khác so với trị số ghi trong bảng II.5.2.
II.5.37. Khi xây dựng ĐDK tại những vùng mà kinh nghiệm vận hành xác nhận dây nhôm lõi thép bị gỉ (bờ biển, sông hồ nước mặn, xí nghiệp hóa chất v.v.) thì phải dùng loại dây dẫn chịu được ăn mòn (dây nhôm lõi thép được bảo vệ chống gỉ hoặc dây đồng v.v.).
Trường hợp thiếu số liệu thì khoảng cách an toàn chống gỉ phải lấy cách bờ biển 5km và cách xí nghiệp hóa chất 1,5km.
Bảng II.5.2: Ứng suất cho phép của dây dẫn và dây chống sét tính theo % ứng suất kéo đứt
Tiết diện của dây dẫn và dây chống sét | Ứng suất cho phép tính theo % ứng suất kéo đứt của dây dẫn và dây chống sét | |
Khi tải trọng ngoài lớn nhất và nhiệt độ thấp nhất | Khi nhiệt độ trung bình năm | |
Dây nhôm, mm2: • 16-35 • 50 và 70 • 95 • ≥ 120 |
35 40 40 45 | 25 |
Dây hợp kim nhôm, mm2: • 16-95 • ≥ 120 |
40 45 |
30 |
Dây chống sét bằng thép với mọi tiết diện, mm2 | 50 | 30 |
Dây nhôm lõi thép và hợp kim nhôm lõi thép, mm2: • 16-25 • 35-95 • ≥120 khi A:C = 6,11 ¸ 6,25 • ≥120 khi A:C = 4,29 ¸ 4,39 • ≥150 |
35 40 40 45 45 |
25 |
Dây đồng, mm2 | 50 | 30 |
II.5.38. Dây dẫn hoặc dây chống sét ĐDK phải được bảo vệ chống rung trong các trường hợp sau:
a. Khoảng cột dài hơn 120m, ở chế độ nhiệt độ trung bình năm nếu ứng suất trong dây dẫn hoặc dây chống sét lớn hơn:
• 4daN/mm2 đối với dây nhôm.
• 6daN/mm2 đối với dây nhôm lõi thép và hợp kim nhôm tiết diện đến 95mm2.
• 5daN/mm2 đối với dây nhôm lõi thép và hợp kim nhôm tiết diện 120mm2 trở lên.
• 24daN/mm2 đối với dây chống sét bằng thép.
b. Vượt sông lớn, hồ lớn có khoảng vượt trên 500m, không phụ thuộc ứng suất trong dây dẫn hoặc dây chống sét.
Đối với những đoạn ĐDK không bị gió tác động theo hướng ngang vào dây (đường dây dọc thung lũng, qua rừng cây v.v.) thì không phải chống rung.
Đối với ĐDK có phân pha 3 dây trở lên, nếu ứng suất dây dẫn ở nhiệt độ trung bình năm không vượt quá 6,75daN/mm2 và khoảng cách giữa các khung định vị không vượt quá 60m thì cũng không cần bảo vệ chống rung, ngoại trừ đối với khoảng vượt lớn hơn 500m.
II.5.39. Trên ĐDK có phân pha, trong khoảng cột cũng như tại dây lèo trên cột néo dây dẫn phải lắp các khung định vị. Khoảng cách giữa các khung định vị trong khoảng cột không được lớn hơn 75m.
Bố trí dây dẫn, dây chống sét
II.5.40. Đối với ĐDK, có thể dùng bất kỳ lối bố trí dây dẫn nào trên cột.
II.5.41. Khoảng cách giữa các dây dẫn ĐDK phải lựa chọn theo điều kiện làm việc của chúng trong khoảng cột, cũng như theo khoảng cách cách điện cho phép giữa dây dẫn với các bộ phận của cột (Điều II.5.29 và Điều II.5.69).
II.5.42. ĐDK điện áp 35kV trở lên dùng cách điện treo, khoảng cách giữa các dây dẫn bố trí trong mặt phẳng ngang theo điều kiện làm việc của dây trong khoảng cột không được nhỏ hơn trị số xác định theo công thức sau:
D=
Trong đó:
D: khoảng cách pha, m
U: điện áp danh định, kV
f: độ võng tính toán lớn nhất, m
l: chiều dài chuỗi cách điện, m
Khi bố trí dây dẫn theo theo mặt phẳng thẳng đứng, thì khoảng cách đó xác định theo công thức:
D=
Click Tải về để xem toàn văn Tiêu chuẩn Việt Nam nói trên.
