Tiêu chuẩn quốc gia TCVN 13949:2024 Gạch chịu axit

TIÊU CHUẨN QUỐC GIA

TCVN 13949:2024

GẠCH CHỊU AXIT

Acid resistant bricks and tiles

Lời nói đầu

TCVN 13949:2024 do Viện Vật liệu xây dựng - Bộ Xây dựng biên soạn, Bộ Xây dựng đề nghị, Tổng cục Tiêu chuẩn Đo lường chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

GẠCH CHỊU AXIT

Acid resistant bricks and tiles

1  Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho gạch chịu axit dùng trong các công trình xây dựng công nghiệp hóa chất và các ngành công nghiệp khác có liên quan đến sự chống ăn mòn của các hóa chất có tính axit.

CHÚ THÍCH: Đối với các công trình, thiết bị chịu tác dụng ăn mòn của axit phosphoric và môi trường hợp chất flo, sử dụng gạch theo điều kiện quy định ở Phụ lục A của tiêu chuẩn này.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết để áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 6415-1, Gạch gốm ốp lát - Phương pháp thử - Phần 1: Lấy mẫu và nghiệm thu sản phẩm;

TCVN 6415-2, Gạch gốm ốp lát - Phương pháp thử- Phần 2: Xác định kích thước và chất lượng bề mặt;

TCVN 6415-3, Gạch gốm ốp lát - Phương pháp thử - Phần 3: Xác định khối lượng thể tích, độ hút nước, độ xốp biểu kiến, khối lượng riêng tương đối và khối lượng thể tích;

TCVN 6415-4, Gạch gốm ốp lát - Phương pháp thử - Phần 4: Xác định độ bền uốn và lực uốn gãy;

TCVN 6530-1, Vật liệu chịu lửa - Phương pháp thử - Phần 1: Xác định độ bền nén ở nhiệt độ thường;

TCVN 6530-3, Vật liệu chịu lửa - Phương pháp thử - Phần 3: Xác định khối lượng thể tích, độ hút nước, độ xốp biểu kiến và độ xốp thực;

TCVN 7190-2, Vật liệu chịu lửa - Phương pháp lấy mẫu - Phần 2: Lấy mẫu và kiểm tra nghiệm thu các sản phẩm chịu lửa định hình;

TCVN 13948 (ISO 8890), Vật liệu chịu lửa định hình sít đặc - Xác định độ chịu axit sunfuric;

TCVN 14131-1 (ISO 12678-1), Sản phẩm chịu lửa - Xác định kích thước và khuyết tật bên ngoài của gạch chịu lửa - Phần 1: Kích thước và sự phù hợp theo bản vẽ (Refractory products - Measurement of dimensions and external defects of refractory brick - Part 1: Dimensions and conformity to drawing);

TCVN 14131-2 (ISO 12678-2), Sản phẩm chịu lửa - Xác định kích thước và khuyết tật bên ngoài của gạch chịu lửa - Phần 2; Các khuyết tật góc, khuyết tật cạnh và khiếm khuyết bề mặt khác (Refractory products- Measurement of dimensions and external defects of refractory brick - Part 2: Corner and edge defects and other surface imperfections).

3  Kiểu và kích thước cơ bản

3.1 Theo hình dạng gạch chịu axit được phân thành hai loại:

- Gạch khối, bao gồm: Gạch hình chữ nhật, gạch vát dọc và gạch vát ngang (xem Bảng 1).

- Gạch tấm lát, bao gồm: Gạch tấm lát hình vuông và gạch tấm lát hình chữ nhật (xem Bảng 1)

3.2 Kích thước cơ bản của gạch chịu axit quy định theo Bảng 1.

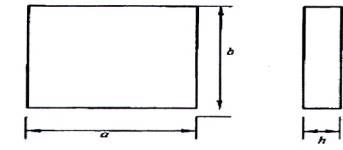

Bảng 1 - Kiểu và kích thước cơ bản của gạch chịu axit

4  Yêu cầu kỹ thuật

4.1  Đối với gạch khối

4.1.1  Các chỉ tiêu kỹ thuật

Theo các chỉ tiêu kỹ thuật nêu trong Bảng 2 và Bảng 3, gạch khối được phân làm 2 loại, ký hiệu là: ARB-1 và ARB-2.

CHÚ THÍCH: ARB là chữ viết tắt của Acid resistant bricks.

Các chỉ tiêu kỹ thuật của gạch khối được quy định ở Bảng 2.

Bảng 2 - Các chỉ tiêu kỹ thuật của gạch khối

4.1.2  Sai lệch về kích thước và khuyết tật ngoại quan

Mức sai lệch về kích thước và khuyết tật của gạch khối được quy định trong Bảng 3

Bảng 3 - Sai lệch kích thước và khuyết tật ngoại quan của gạch khối

Đơn vị: tính bằng milimét

4.2  Gạch tấm lát

4.2.1  Các chỉ tiêu kỹ thuật

Theo các chỉ tiêu kỹ thuật nêu trong Bảng 4, gạch tấm lát được phân làm 2 loại, ký hiệu là: ART-1, ART-2.

CHÚ THÍCH: ART là chữ viết tắt của Acid resistant tiles.

Các chỉ tiêu kỹ thuật của gạch tấm lát được quy định ở Bảng 4.

Bảng 4 - Các chỉ tiêu kỹ thuật của gạch tấm lát

4.2.2  Sai lệch về kích thước, hình dạng và chất lượng bề mặt của sản phẩm

Mức sai lệch về kích thước, hình dạng và chất lượng bề mặt của gạch tấm lát được quy định trong Bảng 5.

5  Lấy mẫu

- Đối với gạch khối, lấy mẫu theo TCVN 7190-2.

- Đối với gạch tấm lát, lấy mẫu theo TCVN 6415-1.

6  Phương pháp thử

6.1  Đối với gạch khối

6.1.1  Xác định độ hút nước

Theo TCVN 6530-3.

6.1.2  Xác định độ bền nén

Theo TCVN 6530-1.

6.1.3  Xác định độ chịu axit

Theo TCVN 13948 (ISO 8890).

6.1.4  Xác định sai lệch kích thước và các khuyết tật

TheoTCVN 14131 (ISO 12678).

6.2 Đối với gạch tấm lát

6.2.1 Xác định độ hút nước

Theo TCVN 6415-3

6.2.2 Xác định độ bền uốn

Theo TCVN 6415-4.

6.2.3 Xác định độ chịu axit

Theo TCVN 13948 (ISO 8890).

6.2.4  Xác định sai lệch kích thước, hình dạng và chất lượng bề mặt của sản phẩm

Theo TCVN 6415-2.

7. Bao gói, ghi nhãn, vận chuyển và bảo quản

7.1  Bao gói

Gạch chịu axit được đóng thành kiện, trên pallet gỗ hoặc nhựa, có bao phủ bằng vật liệu chống ẩm, chống va chạm.

7.2  Ghi nhãn

7.2.1  Trên vỏ kiện hàng, ngoài nhãn hiệu đã đăng ký cần ghi đủ các thông tin sau:

- tên và ký hiệu gạch;

- cơ sở và nơi sản xuất;

- khối lượng và số viên của mỗi kiện;

- tiêu chuẩn viện dẫn;

- ngày sản xuất, thời hạn sử dụng;

- hướng dẫn sử dụng và bảo quản.

7.2.2 Giấy chứng nhận xuất xưởng cần có đủ các nội dung sau:

- tên cơ sở sản xuất;

- tên loại gạch;

- kết quả thử nghiệm;

- khối lượng xuất và số hiệu lô;

- ngày, tháng, năm sản xuất.

7.3 Vận chuyển

Gạch chịu axit được vận chuyển bằng mọi phương tiện vận tải có mái che.

7.4  Bảo quản

Gạch chịu axit được bảo quản theo từng lô trong kho có mái che, xếp cách nền, cách tường và chống ẩm nghiêm ngặt.
