ỦY BAN NHÂN DÂN
TỈNH THANH HÓA
CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
Số: /QĐ-UBND
Thanh Hóa, ngày tháng năm 2024
QUYẾT ĐỊNH
Ban hành Quy trình vận hành công trình thủy lợi
hồ chứa nước Khe Tiên, huyện Hà Trung, tỉnh Thanh Hóa
ỦY BAN NHÂN DÂN TỈNH THANH HÓA
Căn cứ Luật Tổ chức chính quyền địa phương ngày 19/6/2015; Luật sửa
đổi, bổ sung một số điều của Luật Tổ chức Chính phủ và Luật Tổ chức chính
quyền địa phương ngày 22/11/2019;
Căn cứ Luật Thủy lợi ngày 19/6/2017;
Căn cứ Nghị định số 114/2018/NĐ-CP ngày 04/9/2018 của Chính phủ về
quản lý an toàn đập, hồ chứa nước;
Căn cứ các Thông tư của Bộ trưởng Bộ Nông nghiệp và PTNT: số
05/2018/TT-BNNPTNT ngày 15/5/2018 quy định chi tiết một số điều của Luật
Thủy lợi; số 03/2022/TT-BNNPTNT ngày 16/6/2022 sửa đổi, bổ sung một số
điều của Thông tư số 05/2018/TT-BNNPTNT ngày 15/5/2018 của Bộ trưởng Bộ
Nông nghiệp và PTNT;
Căn cứ Quyết định số 36/2019/QĐ-UBND ngày 12/11/2019 của UBND tỉnh
phân công, phân cấp thực hiện quản lý nhà nước về an toàn đập, hồ chứa nước
thủy lợi trên địa bàn tỉnh Thanh Hóa;
Theo đề nghị của Sở Nông nghiệp và PTNT tại Báo cáo kết quả thẩm định
số 474/BC-SNN&PTNT ngày 19/12/2024 về Quy trình vận hành Công trình thủy
lợi hồ chứa nước Khe Tiên, huyện Hà Trung (kèm theo dự thảo Quyết định của
UBND tỉnh ban hành Quy trình vận hành công trình thủy lợi hồ chứa nước Khe
Tiên, huyện Hà Trung và hồ sơ liên quan).
QUYẾT ĐỊNH:
Điều 1. Ban hành kèm theo Quyết định này Quy trình vận hành công trình
thủy lợi hồ chứa nước Khe Tiên, huyện Hà Trung, tỉnh Thanh Hóa.
5098
24 12
2
Điều 2. Quyết định này có hiệu lực thi hành kể từ ngày ký ban hành.
Chánh Văn phòng UBND tỉnh, Giám đốc Sở Nông nghiệp và PTNT, Chánh
Văn phòng Văn phòng thường trực Chỉ huy Phòng, chống thiên tai tỉnh, Chủ tịch
UBND huyện Hà Trung, Chủ tịch và Giám đốc Công ty TNHH một thành viên
thủy lợi Bắc Sông Mã và Thủ trưởng các đơn vị liên quan chịu trách nhiệm thi
hành Quyết định này./.
Nơi nhận:
- Như Điều 3 QĐ;
- Bộ Nông nghiệp và PTNT (để b/c);
- Chủ tịch, các PCT UBND tỉnh (để b/c);
- Lưu: VT, NN, TTPVHCC.
TM. ỦY BAN NHÂN DÂN
KT. CHỦ TỊCH
PHÓ CHỦ TỊCH
Lê Đức Giang
ỦY BAN NHÂN DÂN
TỈNH THANH HÓA
CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
Thanh Hóa, ngày tháng năm 2024
QUY TRÌNH VẬN HÀNH
Công trình thủy lợi hồ chứa nước Khe Tiên, huyện Hà Trung, tỉnh Thanh Hóa
(Ban hành kèm theo Quyết định số: /QĐ-UBND ngày tháng năm 2024
của UBND tỉnh Thanh Hóa)
CHƯƠNG I
QUY ĐỊNH CHUNG
Điều 1. Căn cứ pháp lý.
Mọi hoạt động có liên quan đến quản lý, vận hành, khai thác và bảo vệ an
toàn công trình hồ chứa nước Khe Tiên đều phải tuân thủ:
1. Luật Phòng, chống thiên tai số 33/2013/QH13 ngày 19/6/2013.
2. Luật sửa đổi, bổ sung một số điều của Luật Phòng, chống thiên tai và
Luật Đê điều số 60/2020/QH14 ngày 17/6/2020.
3. Luật Khí tượng thủy văn số 90/2015/QH13 ngày 23/11/2015.
4. Luật Thủy lợi số 08/2017/QH14 ngày 19/6/2017.
5. Luật Tài nguyên nước số 28/2023/QH15 ngày 27/11/2023.
6. Nghị định số 38/2016/NĐ-CP ngày 15/5/2016 của Chính phủ quy định
chi tiết một số điều của Luật khí tượng thủy văn.
7. Nghị định số 48/2020/NĐ-CP ngày 15/4/2020 của Chính phủ sửa đổi,
bổ sung một số điều của Nghị định số 38/2016/NĐ-CP ngày 15/5/2016.
8. Nghị định số 67/2018/NĐ-CP ngày 14/5/2018 của Chính phủ quy định
chi tiết một số điều của Luật Thủy lợi.
9. Nghị định số 40/2023/NĐ-CP ngày 27/6/2023 của Chính phủ sửa đổi,
bổ sung một số điều của Nghị định số 67/2018/NĐ-CP ngày 14/5/2018.
10. Nghị định số 114/2018/NĐ-CP ngày 04/9/2018 của Chính phủ về quản
lý an toàn đập, hồ chứa nước.
11. Nghị định số 53/2024/NĐ-CP ngày 16/5/2024 của Chính phủ quy định
chi tiết thi hành một số điều của Luật Tài nguyên nước.
12. Quyết định số 18/2021/QĐ-TTg ngày 22/4/2021 của Thủ tướng Chính
phủ quy định về dự báo, cảnh báo, truyền tin thiên tai và cấp độ rủi ro thiên tai.
13. Thông tư số 05/2018/TT-BNNPTNT ngày 15/5/2018 của Bộ trưởng Bộ
Nông nghiệp và PTNT quy định chi tiết một số điều của Luật Thủy lợi.
14. Thông tư số 03/2022/TT-BNNPTNT ngày 16/6/2022 của Bộ trưởng Bộ
Nông nghiệp và PTNT sửa đổi, bổ sung một số điều của Thông tư số
05/2018/TT-BNNPTNT ngày 15/5/2018.
2
15. Quyết định số 36/2019/QĐ-UBND ngày 12/11/2019 của UBND tỉnh
phân công, phân cấp thực hiện quản lý nhà nước về an toàn đập, hồ chứa nước
thủy lợi trên địa bàn tỉnh Thanh Hóa.
16. Các quy chuẩn, tiêu chuẩn, quy phạm hiện hành:
- Tiêu chuẩn quốc gia TCVN 8304:2009 về công tác thủy văn trong hệ
thống thủy lợi.
- Tiêu chuẩn quốc gia TCVN 13615:2022 về tính toán các đặc trưng thủy
văn thiết kế.
- Tiêu chuẩn quốc gia TCVN 8412:2020 về công trình thủy lợi - quy trình
vận hành hệ thống công trình thủy lợi.
- Tiêu chuẩn quốc gia TCVN 8414:2010 về công trình thủy lợi - quy trình
quản lý vận hành, khai thác và kiểm tra hồ chứa nước.
- Quy chuẩn kỹ thuật quốc gia QCVN 04-05:2022/BNNPTNT về công
trình thủy lợi, phòng chống thiên tai - Phn I. Công trình thủy lợi - các quy định
chủ yếu về thiết kế.
- Tiêu chuẩn quốc gia TCVN 10778:2015 về hồ chứa - xác định các mực
nước đặc trưng.
- Tiêu chuẩn quốc gia TCVN 11699:2023 về công trình thủy lợi - đánh giá
an toàn đập, hồ chứa nước.
- Tiêu chuẩn quốc gia TCVN 13998:2024 về công trình thủy lợi - hướng
dẫn lập quy trình vận hành hồ chứa nước.
- Các quy chuẩn, tiêu chuẩn, quy phạm khác có liên quan.
Điều 2. Nguyên tắc vận hành công trình.
1. An toàn công trình theo chỉ tiêu phòng, chống lũ với tn suất lũ thiết kế
P = 1% tương ứng với mực nước lũ thiết kế là (+52.01) m và tn suất lũ kiểm tra
P = 0,2% tương ứng mực nước lũ kiểm tra là (+52.10) m.
2. Đảm bảo tưới, cấp nước theo nhiệm vụ thiết kế với tn suất P = 85%.
3. Vận hành công trình đu mối phải tuân thủ quy trình vận hành của từng
hạng mục công trình và không trái với các quy định tại Quy trình này.
4. Khi xuất hiện tình huống bất thường chưa được quy định trong Quy
trình, việc vận hành phải tuân thủ theo sự chỉ đạo, điều hành thống nhất của
UBND tỉnh Thanh Hóa trực tiếp là Ban Chỉ huy Phòng, chống thiên tai, tìm
kiếm cứu nạn và Phòng thủ dân sự tỉnh, Sở Nông nghiệp và PTNT.
Điều 3. Nhiệm vụ công trình.
Cấp nước tưới chủ động cho 23,5 ha đất sản xuất nông nghiệp (gồm: 11,75
ha lúa 2 vụ và 11,75 ha đất hoa màu) của xã Hà Đông, huyện Hà Trung; cắt giảm
lũ, đảm bảo an toàn tính mạng, tài sản của nhân dân sinh sống trong vùng hạ
du hồ chứa.
3
Điều 4. Thống kê các công trình chủ yếu.

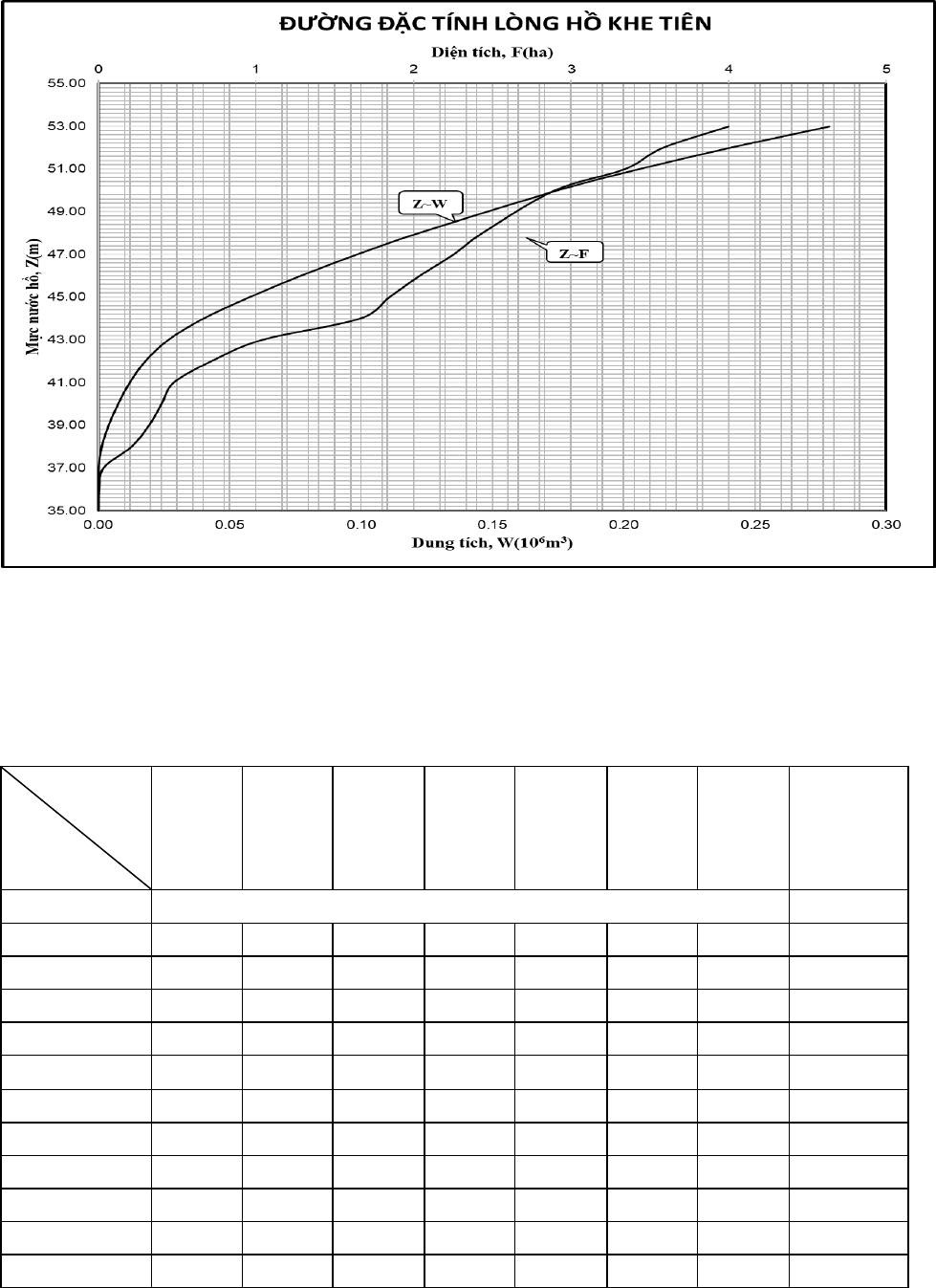

1. Hồ chứa nước Khe Tiên là công trình cấp II, có lưu vực là 1,08 km², mực
nước chết (+41.00)m, mực nước dâng bình thường (+51.00)m, mực nước lũ thiết
kế (+52.01)m, mực nước lũ kiểm tra (+52.10)m, dung tích ứng với mực nước
chết là 0,012 triệu m
3
, dung tích ứng với mực nước dâng bình thường 0,206 triệu
m
3
, dung tích hồ ứng với mực nước lũ thiết kế là 0,241 triệu m
3
, dung tích ứng với
mực nước lũ kiểm tra là 0,244 triệu m
3
.

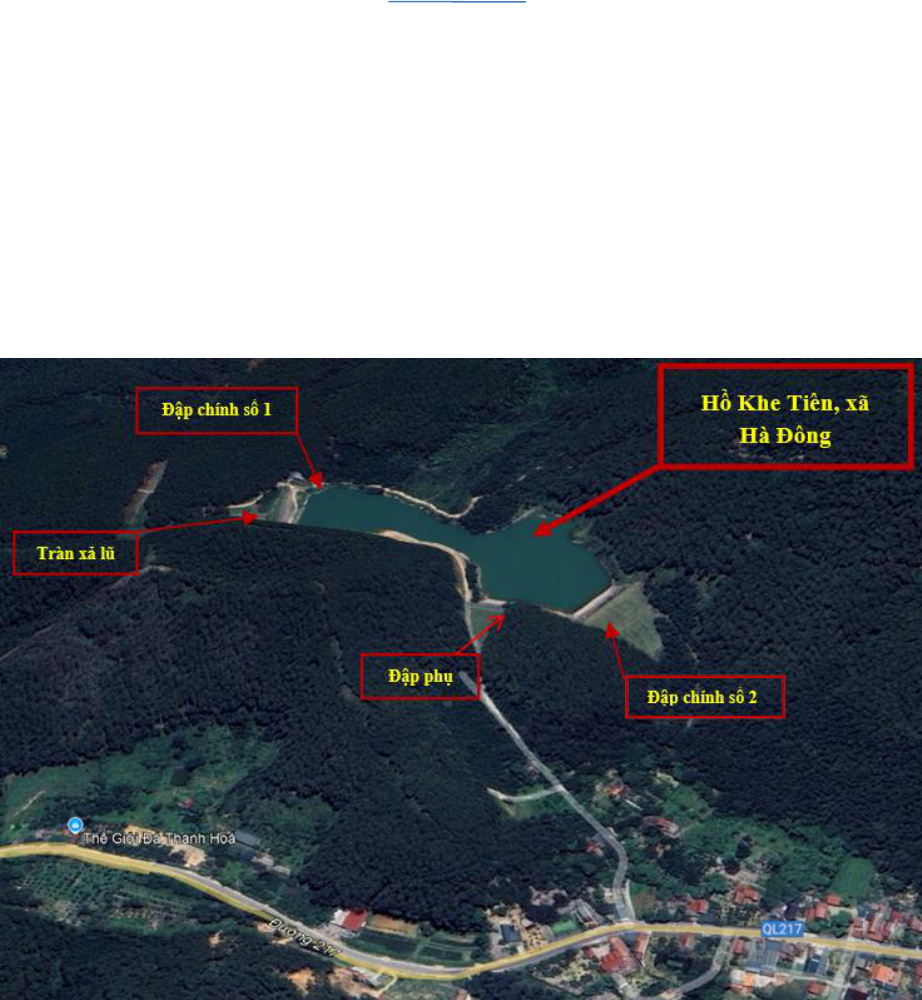

2. Các hạng mục công trình đu mối, gồm: Đập đất (gồm 03 đập: đập chính
số 1, dài 71,87 m, chiều rộng mặt đập B = 4 m, cao trình đỉnh đập (+53.00) m, cao
trình đỉnh tường chắn sóng (+53.50) m; đập chính số 2, dài 98,95 m, chiều rộng
mặt đập B=6 m, cao trình đỉnh đập (+53.00) m, cao trình đỉnh tường chắn sóng
(+53.50) m, cao trình cơ hạ lưu đập (+45.00) m; đập phụ, dài 40,70 m, chiều rộng
mặt đập B=4 m, cao trình đỉnh đập (+53.00) m, cao trình đỉnh tường chắn sóng

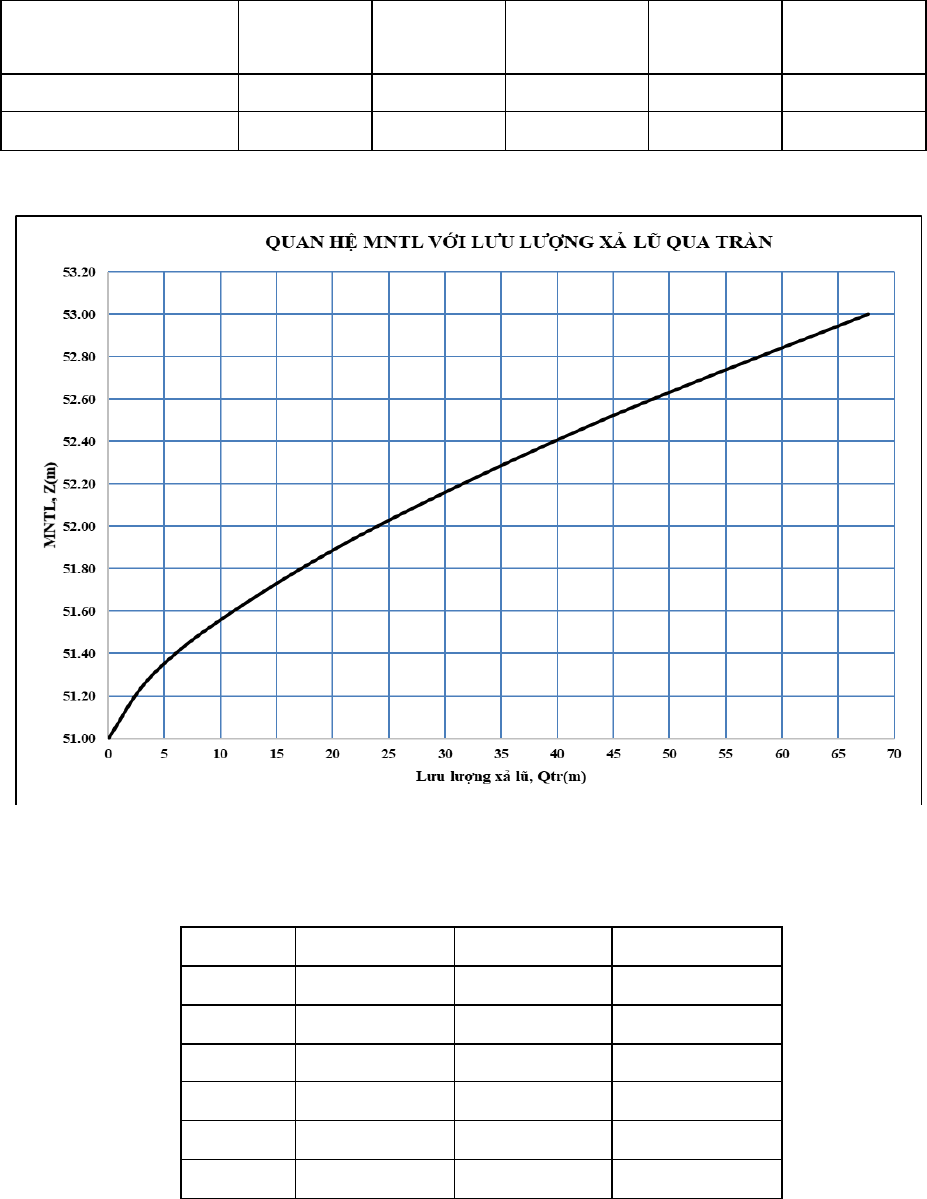

(+53.50) m); Tràn xả lũ tại đập chính số 1, chiều rộng tràn xả lũ B
tr
= 15 m, cao
trình ngưỡng tràn (+51.00) m, lưu lượng tràn thiết kế Q
TK
= 24,91 m
3
/s, lưu lượng
tràn kiểm tra Q
KT
= 28,35 m
3

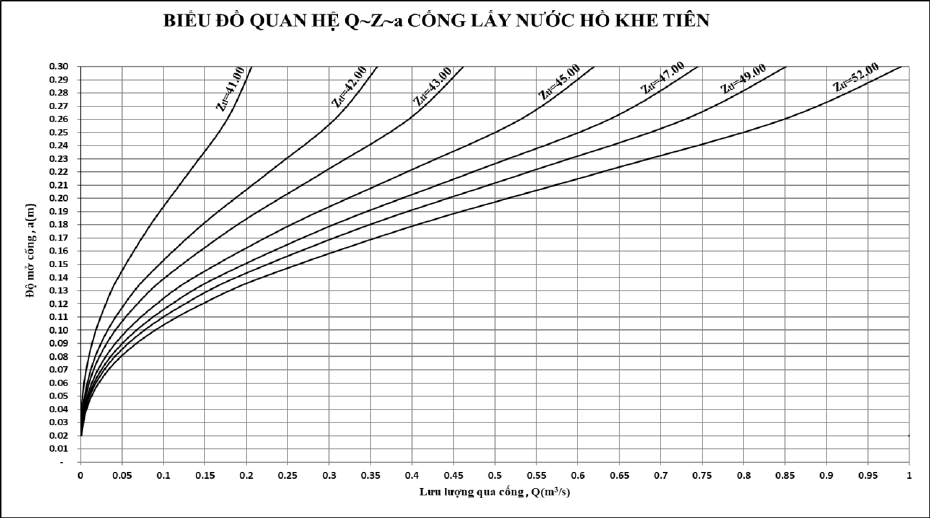

/s; Cống lấy nước tại đập chính số 2, đường kính 30
cm, cao trình đáy cống (+40.50) m, lưu lượng thiết kế Q = 0,206 m
3
/s.
(Chi tiết tại Phụ lục II kèm theo)
CHƯƠNG II
VẬN HÀNH TƯỚI, CẤP NƯỚC
Mục 1
VẬN HÀNH TƯỚI, CẤP NƯỚC TRONG MÙA KHÔ
Điều 5. Trước mùa khô hàng năm, tổ chức khai thác đập, hồ chứa căn cứ
vào lượng nước trữ trong hồ, dự báo khí tượng thuỷ văn và nhu cu dùng nước,
lập phương án cấp nước, báo cáo Sở Nông nghiệp và PTNT và thông báo cho
các hộ dùng nước trong hệ thống.
Điều 6. Trong quá trình vận hành, mực nước hồ chứa các tháng mùa khô

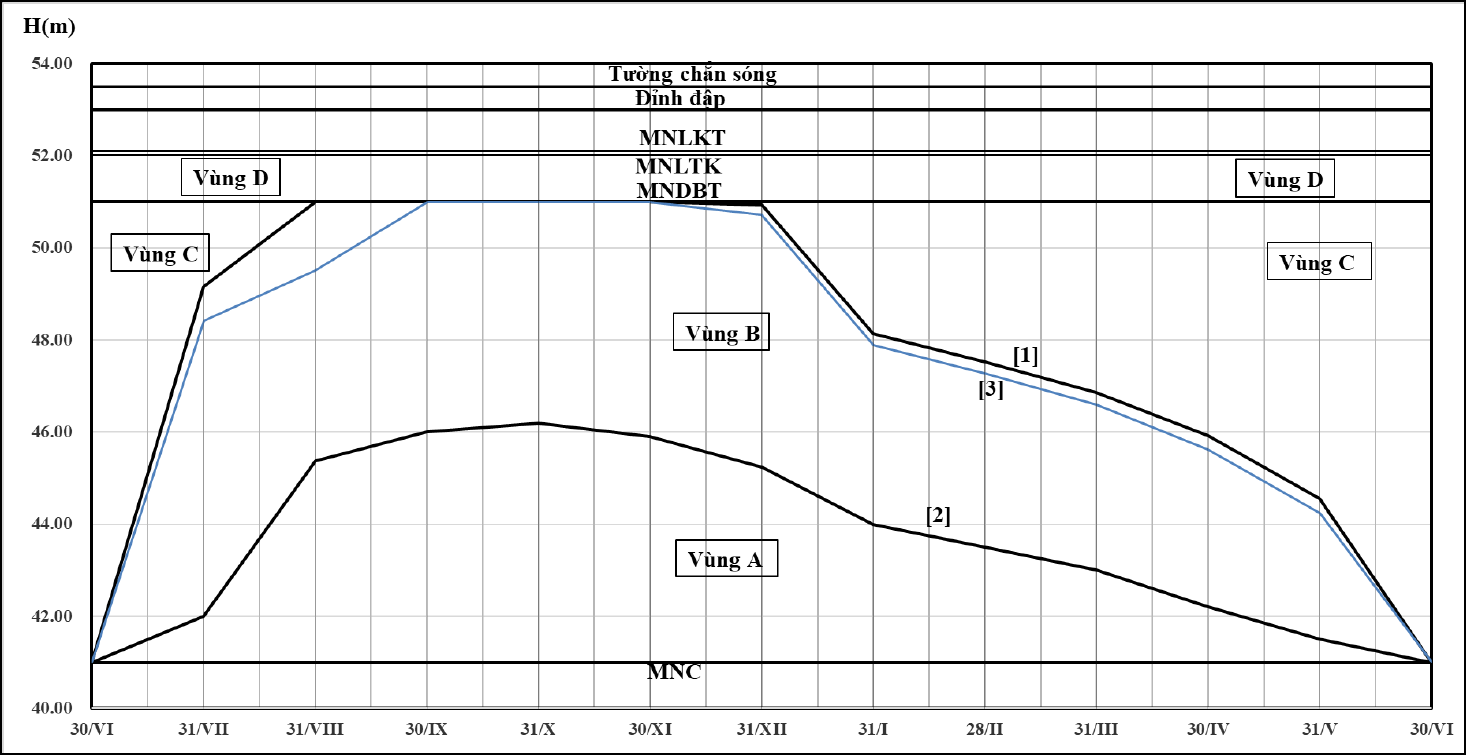

không được thấp hơn tung độ “Đường hạn chế cấp nước” trên biểu đồ điều phối
(Bảng 5 - Phụ lục III); cụ thể:
Thời gian (tháng)
XI
XII
I
II
III
IV
Mực nước (m)
+45.90
+45.24
+44.00
+43.50
+43.00
+42.20
Điều 7. Khi nguồn nước hồ đảm bảo yêu cu dùng nước, mực nước hồ cao
hơn hoặc bằng tung độ “Đường hạn chế cấp nước”, tổ chức khai thác đập, hồ
chứa đảm bảo cấp đủ nước cho các nhu cu dùng nước theo phương án cấp nước.
Điều 8. Khi nguồn nước hồ không đảm bảo yêu cu dùng nước, mực nước
hồ thấp hơn tung độ “Đường hạn chế cấp nước” và cao hơn mực nước chết, tổ
chức khai thác đập, hồ chứa và các hộ dùng nước phải thực hiện các biện pháp
4
cấp nước và sử dụng nước tiết kiệm, hạn chế trường hợp thiếu nước vào cuối
mùa khô.
Điều 9. Khi xảy ra hạn hán, thiếu nước, mực nước hồ bằng hoặc thấp hơn
mực nước chết, tổ chức khai thác đập, hồ chứa phải lập phương án sử dụng dung
tích chết, báo cáo Sở Nông nghiệp và PTNT xem xét, quyết định.
Điều 10. Một số trường hợp đặc biệt.
1. Khi dự báo có tin bão gn, áp thấp nhiệt đới hoặc các hình thế thời tiết
khác có khả năng gây mưa lớn trên khu vực tưới, cấp nước của công trình, tổ
chức khai thác đập, hồ chứa phải thực hiện các biện pháp cấp nước và sử dụng
nước hạn chế, không làm gia tăng nguy cơ ngập úng cho khu vực trên.
2. Khi công trình đu mối của hồ chứa (đập đất, tràn xả lũ, cống lấy nước)
gặp sự cố hoặc có dấu hiệu xảy ra sự cố gây mất an toàn cho công trình, tổ chức
khai thác đập, hồ chứa phải triển khai ngay các nội dung quy định tại khoản 5,
Điều 14 Quy trình.
Mục 2
VẬN HÀNH TƯỚI, CẤP NƯỚC TRONG MÙA MƯA
Điều 11. Trước mùa mưa hàng năm, tổ chức khai thác đập, hồ chứa phải
thực hiện.
1. Kiểm tra công trình trước lũ theo đúng quy định hiện hành, phát hiện và
xử lý kịp thời những hư hỏng, đảm bảo công trình vận hành an toàn trong mùa
mưa, lũ.
2. Căn cứ vào dự báo khí tượng thuỷ văn mùa lũ hàng năm và các quy định
liên quan, lập “Kế hoạch tích, xả nước cụ thể trong mùa lũ” làm cơ sở vận hành
hồ chứa, đảm bảo an toàn công trình và tích đủ nước phục vụ các nhu cu dùng
nước, báo cáo Sở Nông nghiệp và PTNT và thông báo cho cơ quan quản lý nhà
nước địa phương, các hộ dùng nước trong hệ thống.
3. Lập, rà soát, điều chỉnh, bổ sung phương án ứng phó thiên tai và phương
án ứng phó với tình huống khẩn cấp của công trình, trình cấp có thẩm quyền phê
duyệt theo quy định.
Điều 12. Trong quá trình vận hành, mực nước hồ chứa các tháng mùa mưa
không được thấp hơn tung độ “Đường hạn chế cấp nước” trên biểu đồ điều phối
(Bảng 5 - Phụ lục III); cụ thể:
Thời gian (tháng)
V
VI
VII
VIII
IX
X
Mực nước (m)
+41.50
+41.00
+42.00
+45.38
+46.00
+46.20
Điều 13. Trong điều kiện thời tiết bình thường.
1. Mực nước hồ cao hơn hoặc bằng tung độ “Đường hạn chế cấp nước”, tổ
5
chức khai thác đập, hồ chứa đảm bảo cấp đủ nước cho các nhu cu dùng nước
theo phương án cấp nước.
2. Mực nước hồ thấp hơn tung độ “Đường hạn chế cấp nước” và cao hơn
mực nước chết, tổ chức khai thác đập, hồ chứa và các hộ dùng nước phải thực
hiện các biện pháp cấp nước và sử dụng nước tiết kiệm, hạn chế trường hợp
thiếu nước vào đu mùa mưa.
Điều 14. Một số trường hợp đặc biệt.
1. Khi xảy ra hạn hán, thiếu nước, tổ chức khai thác đập, hồ chứa thực hiện
các nội dung quy định tại Điều 9 Quy trình này.
2. Khi dự báo có tin bão gn, áp thấp nhiệt đới hoặc các hình thế thời tiết
khác có khả năng gây mưa lớn trên khu vực tưới, cấp nước của công trình; tổ
chức khai thác đập, hồ chứa thực hiện các nội dung quy định tại khoản 1 Điều 10
Quy trình.
3. Khi mực nước hồ có khả năng đạt và vượt mực nước dâng bình thường
(+51.00) m, tổ chức khai thác đập, hồ chứa phải thông báo cho chính quyền địa
phương (tối thiểu 30 phút trước khi mực nước hồ đạt +51.00 m) để phổ biến đến
nhân dân và các cơ quan liên quan vùng hạ du; đồng thời, chủ động sẵn sàng
triển khai phương án ứng phó với tình huống khẩn cấp và phương án ứng phó
thiên tai của công trình.
4. Trường hợp mực nước hồ có nguy cơ vượt quá mực nước lũ thiết kế
(+52.01) m, tổ chức khai thác đập, hồ chứa khẩn trương phối hợp với Ban Chỉ
huy Phòng, chống lụt bão công trình, UBND - Ban Chỉ huy Phòng, chống thiên
tai, tìm kiếm cứu nạn và Phòng thủ dân sự huyện Hà Trung và các đơn vị liên
quan theo chức năng, nhiệm vụ được giao chủ động triển khai thực hiện phương
án ứng phó với tình huống khẩn cấp và phương án ứng phó thiên tai của công
trình; đồng thời, báo cáo Ban Chỉ huy Phòng, chống thiên tai, tìm kiếm cứu nạn
và Phòng thủ dân sự tỉnh, Sở Nông nghiệp và PTNT để theo dõi, chỉ đạo theo
quy định.
5. Khi công trình đu mối của hồ chứa (đập đất, tràn xả lũ, cống lấy nước)
gặp sự cố hoặc có dấu hiệu xảy ra sự cố gây mất an toàn cho công trình, tổ chức
khai thác đập, hồ chứa khẩn trương phối hợp với Ban Chỉ huy Phòng, chống lụt
bão công trình, UBND - Ban Chỉ huy Phòng, chống thiên tai, tìm kiếm cứu nạn và
Phòng thủ dân sự huyện Hà Trung và các đơn vị liên quan theo chức năng, nhiệm
vụ được giao, triển khai công tác khắc phục sự cố ngay từ giờ đu theo phương án
ứng phó với tình huống khẩn cấp và phương án ứng phó thiên tai, đảm bảo an
toàn cho công trình; đồng thời, báo cáo Ban Chỉ huy Phòng, chống thiên tai, tìm
kiếm cứu nạn và Phòng thủ dân sự tỉnh, Sở Nông nghiệp và PTNT để theo dõi,
chỉ đạo theo quy định.
6
CHƯƠNG III
QUAN TRẮC CÁC YẾU TỐ KHÍ TƯỢNG THỦY VĂN
Điều 15. Quan trắc khí tượng thủy văn chuyên dùng.
1. Tổ chức lắp đặt các trạm khí tượng thủy văn chuyên dùng, quan trắc,
tính toán, dự báo và báo cáo số liệu khí tượng thủy văn theo quy định tại các
Nghị định của Chính phủ: số 114/2018/NĐ-CP ngày 04/9/2018 về quản lý an
toàn đập, hồ chứa nước; số 38/2016/NĐ-CP ngày 15/5/2016 quy định chi tiết
một số điều của Luật khí tượng thủy văn; số 48/2020/NĐ-CP ngày 15/4/2020
sửa đổi, bổ sung một số điều của Nghị định số 38/2016/NĐ-CP và các tiêu
chuẩn, quy chuẩn liên quan.
2. Việc quan trắc, tính toán, dự báo phải được ghi chép, theo dõi, lưu trữ và
báo cáo theo đúng quy định.
CHƯƠNG IV
TRÁCH NHIỆM VÀ QUYỀN HẠN
Điều 16. UBND tỉnh Thanh Hóa.
1. Chỉ đạo kiểm tra, giám sát việc thực hiện Quy trình và xử lý các hành vi
ngăn cản, xâm hại đến việc thực hiện Quy trình theo thẩm quyền; quyết định biện
pháp xử lý các tình huống bất thường chưa được quy định trong Quy trình trên cơ
sở nội dung tham mưu, đề xuất của Sở Nông nghiệp và PTNT.
2. Chỉ đạo huy động nhân lực, vật tư, phương tiện để xử lý, khắc phục các
sự cố công trình đu mối và vùng hạ du trong trường hợp vượt quá khả năng của
tổ chức khai thác đập, hồ chứa và chính quyền địa phương (huyện, xã) liên quan;
báo cáo Thủ tướng Chính phủ trong trường hợp vượt quá khả năng của tỉnh.
3. Quyết định điều chỉnh Quy trình theo đề nghị của Sở Nông nghiệp và PTNT.
Điều 17. Ban Chỉ huy Phòng, chống thiên tai, tìm kiếm cứu nạn và Phòng
thủ dân sự tỉnh Thanh Hóa.
1. Tổ chức thường trực, theo dõi chặt chẽ diễn biến mưa, lũ, tình hình công
trình và hạ du; tham mưu kịp thời cho UBND tỉnh triển khai các nội dung quy
định tại khoản 2 Điều 16 Quy trình.
2. Chỉ đạo, kiểm tra, đôn đốc Ban Chỉ huy Phòng, chống lụt bão công trình,
Ban Chỉ huy Phòng, chống thiên tai, tìm kiếm cứu nạn và Phòng thủ dân sự
huyện Hà Trung triển khai kịp thời, hiệu quả phương án ứng phó thiên tai và
phương án ứng phó với tình huống khẩn cấp của công trình.
3. Báo cáo Trưởng Ban Chỉ đạo quốc gia về Phòng, chống thiên tai trong
tình huống khẩn cấp vượt quá khả năng ứng phó của tỉnh.
7
Điều 18. Sở Nông nghiệp và PTNT.
1. Chỉ đạo, hướng dẫn, kiểm tra, đôn đốc tổ chức khai thác đập, hồ chứa
trong việc thực hiện Quy trình; phối hợp với các ngành, đơn vị có liên quan,
xem xét, giải quyết những vấn đề phát sinh trong quá trình thực hiện Quy trình
theo quy định.
2. Tham mưu kịp thời cho UBND tỉnh quyết định biện pháp xử lý các tình
huống bất thường chưa được quy định trong Quy trình này.
3. Phê duyệt phương án sử dụng dung tích chết của hồ chứa theo quy định
tại Điều 9, khoản 1 Điều 14 Quy trình này.
4. Báo cáo, tham mưu cho UBND tỉnh điều chỉnh Quy trình theo quy định.
Điều 19. UBND, Ban Chỉ huy Phòng, chống thiên tai, tìm kiếm cứu nạn và
Phòng thủ dân sự huyện Hà Trung.
1. Ngăn chặn, xử lý và thông báo cho tổ chức khai thác đập, hồ chứa những
hành vi ngăn cản, xâm hại việc thực hiện Quy trình và an toàn công trình theo
quy định.
2. Thực hiện đúng trách nhiệm, quyền hạn theo quy định của pháp luật về
phòng, chống thiên tai, thủy lợi, tài nguyên nước và nhiệm vụ được giao tại
phương án ứng phó với tình huống khẩn cấp và phương án ứng phó thiên tai của
công trình.
3. Tuyên truyền, vận động Nhân dân địa phương thực hiện đúng các quy
định của Quy trình và tham gia phòng, chống thiên tai, ứng phó với tình huống
khẩn cấp, bảo vệ an toàn công trình.
4. Kiến nghị với tổ chức khai thác đập, hồ chứa, Sở Nông nghiệp và PTNT
xem xét, báo cáo UBND tỉnh để sửa đổi, bổ sung Quy trình khi phát hiện nội
dung bất cập trong quá trình thực hiện.
Điều 20. Tổ chức khai thác đập, hồ chứa.
1. Tổ chức vận hành công trình theo đúng Quy trình và chỉ đạo của UBND
tỉnh, Ban Chỉ huy Phòng, chống thiên tai, tìm kiếm cứu nạn và Phòng thủ dân sự
tỉnh, Sở Nông nghiệp và PTNT, đảm bảo an toàn cho công trình và hạ du, đồng
thời đáp ứng các nhu cu dùng nước theo nhiệm vụ thiết kế.
2. Tổ chức ghi chép quá trình vận hành vào nhật ký vận hành công trình và
báo cáo kết quả vận hành tới Sở Nông nghiệp và PTNT chậm nhất vào ngày 31
tháng 3 hàng năm.
3. Phát hiện kịp thời, lập biên bản và báo cáo cấp có thẩm quyền để xử lý các
hành vi ngăn cản, xâm hại đến việc thực hiện Quy trình này và an toàn công trình.
4. Định kỳ 5 năm hoặc khi Quy trình này không còn phù hợp, tổ chức khai
thác đập, hồ chứa có trách nhiệm rà soát, điều chỉnh quy trình vận hành, trình cơ
quan nhà nước có thẩm quyền phê duyệt.
5. Kịp thời báo cáo Sở Nông nghiệp và PTNT khi xuất hiện các trường hợp
8
bất thường chưa được quy định trong Quy trình này.
Điều 21. Các hộ dùng nước và các đơn vị hưởng lợi.
1. Hàng năm, ký hợp đồng dùng nước với tổ chức khai thác đập, hồ chứa
để có căn cứ lập kế hoạch cấp nước, xả nước hợp lý đảm bảo tiết kiệm, hiệu
quả và an toàn công trình.
2. Thực hiện nghiêm các quy định của Luật Thủy lợi, Nghị định số
114/2018/NĐ-CP ngày 04/9/2018, các quy định hiện hành có liên quan đến việc
quản lý, vận hành, khai thác và bảo vệ công trình.
3. Tham gia ứng phó, xử lý sự cố và bảo vệ công trình.
Điều 22. Việc huy động nhân lực, vật tư, phương tiện để ứng cứu, phòng,
chống thiên tai, đảm bảo an toàn công trình và hạ du của các cơ quan, đơn vị
theo phương án ứng phó thiên tai và phương án ứng phó với tình huống khẩn
cấp của công trình tuân thủ quy định của Luật Thủy lợi, Luật Phòng, chống thiên
tai và các quy định hiện hành của pháp luật có liên quan.
CHƯƠNG V
TỔ CHỨC THỰC HIỆN
Điều 23. Mọi quy định về vận hành hồ chứa nước Khe Tiên trước đây trái
với Quy trình này đều bãi bỏ.
Sở Nông nghiệp và PTNT, Công ty TNHH một thành viên thủy lợi Bắc
Sông Mã công bố công khai Quy trình này theo quy định tại khoản 10 Điều 12
Nghị định số 114/2018/NĐ-CP ngày 04/9/2018 của Chính phủ.
Trong quá trình thực hiện Quy trình, nếu có nội dung cn điều chỉnh, các cơ
quan, đơn vị liên quan báo cáo, đề xuất gửi Sở Nông nghiệp và PTNT để tổng
hợp, tham mưu cho UBND tỉnh xem xét, quyết định.
Điều 24. Tổ chức, cá nhân thực hiện tốt Quy trình sẽ được khen thưởng theo
quy định. Mọi hành vi vi phạm Quy trình sẽ bị xử lý theo pháp luật hiện hành./.
CÁC PHỤ LỤC
Quy trình vận hành công trình thủy lợi
hồ chứa nước Khe Tiên, huyện Hà Trung, tỉnh Thanh Hóa
(Ban hành kèm theo Quyết định số: /QĐ-UBND ngày tháng năm 2024
của UBND tỉnh)
PHỤ LỤC I
TỔNG QUAN VỀ CÔNG TRÌNH
1. Đặc điểm công trình.
1.1. Vị trí.
Công trình đu mối hồ chứa nước Khe Tiên nằm trên địa bàn xã Hà Đông,
huyện Hà Trung, cách thành phố Thanh Hoá 50km về phía Bắc, có toạ độ địa lý
theo hệ toạ độ VN2000: X=2212275,54; Y=583685,12.
Vị trí hồ chứa nước Khe Tiên, huyện Hà Trung, tỉnh Thanh Hóa
1.2. Địa hình, địa chất tự nhiên lưu vực.
Lưu vực hồ chứa có các dãy đồi núi bao quanh hình thành dòng chảy bổ
sung nước cho hồ Khe Tiên; mặt đệm của các dãy núi này là rừng thưa, rừng
bạch đàn nhỏ.
2
1.3. Đặc trưng lưu vực và dòng chảy.
TT
Đặc trưng lưu vực và
dòng chảy
Đơn vị
Trị số
Ghi chú
Theo QĐ
2043/QĐ-
UBND ngày
12/7/2007 của
UBND tỉnh về
phê duyệt điều
chỉnh dự án
đầu tư xây
dựng công
trình
Theo QĐ
1417/QĐ-BSM
ngày 27/11/2023
của Công ty Bắc
Sông Mã về phê
duyệt và ban
hành Hồ sơ khôi
phục chỉ tiêu
thông số cơ bản
công trình
1
Diện tích lưu vực
km
2
1,08
1,08
2
Lưu lượng mưa bình quân
nhiều năm (BQNN) (X
0)
mm
1539,3
3
Lưu lượng bình quân
nhiều năm (Q
o
)
m
3
/s
0,021
4
Độ sâu dòng chảy BQNN
(Y
0
)
mm
616,02
5
Mô đun dòng chảy năm
(M
0
)
(l/s, km
2
)
19,53
6
Tổng lượng BQNN (W
0
)
10
6
m
3
0,669
7
Lưu lượng năm P=85%
(Q
85%
)
m
3
/s
0,016
8
Tổng lượng năm P=85%
(W
85%
)
10
6
m
3
0,52
9
Lưu lượng lũ thiết kế P=1%
m
3
/s
27,39
10
Lưu lượng lũ kiểm tra
P=0,2%
m
3
/s
30,82
11
Tổng lượng lũ thiết kế P=1%
10
6
m
3
0,229
12
Tổng lượng lũ kiểm tra
P=0,2%
10
6
m
3
0,285
13
Diện tích tưới
ha
23,5
(11,75ha lúa 2
vụ và 11,75ha
đất hoa màu)
23,5
(11,75ha lúa 2 vụ
và 11,75ha đất
hoa màu)
2. Danh mục các văn bản liên quan
- Quyết định số 1895/QĐ-UBND ngày 20/5/2019 của Chủ tịch UBND tỉnh
về việc công bố danh mục, phân loại đập, hồ chứa nước thủy lợi trên địa bàn
tỉnh Thanh Hóa.
- Quyết định số 2043/QĐ-UBND ngày 12/7/2007 của Chủ tịch UBND tỉnh
về việc phê duyệt điều chỉnh dự án đu tư xây dựng Công trình: Hồ chứa nước
Khe Tiên, xã Hà Đông, huyện Hà Trung, tỉnh Thanh Hoá.
- Quyết định số 1249/QĐ-UBND ngày 12/4/2022 của Chủ tịch UBND tỉnh
về việc phê duyệt dự toán kinh phí thực hiện khôi phục hồ sơ các hồ chứa nước
3
lớn và vừa đã bàn giao cho các Công ty TNHH MTV Khai thác công trình thủy
lợi trên địa bàn tỉnh Thanh Hóa.
- Quyết định số 524/QĐ-BSM ngày 05/7/2023 của Chủ tịch Công ty
TNHH MTV Thuỷ lợi Bắc Sông Mã về phê duyệt Khôi phục hồ sơ các hồ chứa
nước lớn và vừa đã bàn giao cho Công ty TNHH một thành viên thuỷ lợi Bắc
Sông Mã quản lý.
- Quyết định số 522/QĐ-BSM ngày 05/7/2023 của Giám đốc Công ty
TNHH MTV thủy lợi Bắc Sông Mã về việc phê duyệt đề cương nhiệm vụ, dự
toán công trình: Khôi phục các hồ chứa nước lớn và vừa đã được bàn giao cho
công ty TNHH MTV thuỷ lợi Bắc Sông Mã quản lý (gồm các hồ: Hồ Khe Tiên,
Hồ Bến Quân, Hồ Hà Thái).
- Quyết định số 1110/QĐ-BSM ngày 03/10/2023 của Giám đốc Công ty
TNHH MTV thủy lợi Bắc Sông Mã về việc phê duyệt kết quả lựa chọn nhà thu
gói thu số 05 thuộc dự án: Khôi phục hồ sơ các hồ chứa nước lớn và vừa đã bàn
giao cho Công ty TNHH một thành viên thuỷ lợi Bắc Sông Mã quản lý (gồm các
hồ: Hồ Khe Tiên, Hồ Bến Quân, Hồ Hà Thái).
- Quyết định số 1417/QĐ-BSM ngày 27/11/2023 của Giám đốc Công ty
TNHH MTV thủy lợi Bắc Sông Mã về việc phê duyệt Hồ sơ chỉ tiêu cơ bản
công trình Hồ Khe Tiên, xã Hà Đông, huyện Hà Trung.
4
PHỤ LỤC II
THỐNG KÊ CÁC CÔNG TRÌNH CHỦ YẾU
STT
Thông số
Đơn
vị
Theo QĐ
2043/QĐ-
UBND
ngày
12/7/2007
của UBND
tỉnh về
phê duyệt
điều chỉnh
dự án đầu
tư xây
dựng công
trình
Theo QĐ
1417/QĐ-
BSM ngày
27/11/2023
của Công ty
Bắc Sông Mã
về phê duyệt
và ban hành
Hồ sơ khôi
phục chỉ tiêu
thông số cơ
bản công
trình
Ghi chú
I
Hồ chứa
1
Cấp công trình
III
II
2
Tn suất lũ thiết kế
%
1
1
Do thay đổi tiêu
chuẩn từ TCXD
VN285-2002;
TCVN 8216-2009
sang QCVN 04:05-
2022
3
Tn suất lũ kiểm tra
%
0,2
4
Mức đảm bảo cấp nước tưới
%
75
85
5
Mực nước chết
m
+41.00
+41.00
6
Mực nước dâng bình thường
m
+51.00
+51.00
7
Mực nước lũ thiết kế
m
+52.00
+52.01
Thay đổi do tính
toán thủy văn với
liệt kéo dài
8
Mực nước lũ kiểm tra
m
+52.10
9
Dung tích ứng với MNLKT
10
6
m
3
0,244
Thay đổi do khảo
sát lại lòng hồ và
hồ đã được nạo vét
vào năm 2018
10
Dung tích ứng với MNLTK
10
6
m
3
0,241
11
Dung tích ứng với MNDBT
10
6
m
3
0,118
0,206
12
Dung tích hữu ích Vhi
10
6
m
3
0,1064
0,194
13
Dung tích chết Vc
10
6
m
3
0,0117
0,012
14
Chế độ điều tiết
Năm
Năm
II
Đập đất
1
Đập chính số 1
-
Chiều dài đỉnh đập (Lđ)
m
71,87
71,87
-
Chiều cao đập lớn nhất (Hmax)
m
6,09
Được xác định tại
mặt cắt ngang số 4,
bản vẽ số 10 trong
tập bản vẽ hồ sơ
khôi phục
-
Chiều rộng mặt đập (B)
m
4
4
5
STT
Thông số
Đơn
vị
Theo QĐ
2043/QĐ-
UBND
ngày
12/7/2007
của UBND
tỉnh về
phê duyệt
điều chỉnh
dự án đầu
tư xây
dựng công
trình
Theo QĐ
1417/QĐ-
BSM ngày
27/11/2023
của Công ty
Bắc Sông Mã
về phê duyệt
và ban hành
Hồ sơ khôi
phục chỉ tiêu
thông số cơ
bản công
trình
Ghi chú
-
Cao trình đỉnh đập (đđ)
m
+53.00
+53.00
-
Cao trình đỉnh tường chắn sóng
m
+53.50
+53.50
-
Hệ số mái thượng lưu/ Cơ TL
2,5/không
có cơ TL
2,5/không có
cơ TL
Kết quả đo đạc
khảo sát đập
-
Hệ số mái hạ lưu/ Cơ HL
2,5/không
có cơ HL
2,5/không có
cơ HL
2
Đập chính số 2
-
Chiều dài đỉnh đập (Lđ)
98,95
98,95
-
Chiều cao đập lớn nhất (Hmax)
m
29,22
Được xác định tại
mặt cắt ngang số 8,
bản vẽ số 14 trong
tập bản vẽ hồ sơ
khôi phục
-
Chiều rộng mặt đập (B)
6
6
-
Cao trình đỉnh đập (đđ)
m
+53.00
+53.00
-
Cao trình đỉnh tường chắn sóng
m
+53.50
+53.50
-
Cao trình cơ hạ lưu đập
m
+45.00
+45.00
-
Hệ số mái thượng lưu/ Cơ TL
3/không
có cơ TL
3/không có
cơ TL
Kết quả đo đạc
khảo sát đập
-
Hệ số mái hạ lưu
2,5; 2,75
2,5; 2,75
3
Đập phụ
-
Chiều dài đỉnh đập (Lđ)
m
40,70
40,70
Kết quả đo đạc
khảo sát đập
-
Chiều cao đập lớn nhất (Hmax)
m
12,07
Được xác định tại
mặt cắt ngang số
đp4, bản vẽ số 21
trong tập bản vẽ hồ
sơ khôi phục
-
Chiều rộng mặt đập (B)
4
4
-
Cao trình đỉnh đập (đđ)
+53.00
+53.00
-
Cao trình đỉnh tường chắn sóng
m
+53.50
+53.50
6
STT
Thông số
Đơn
vị
Theo QĐ
2043/QĐ-
UBND
ngày
12/7/2007
của UBND
tỉnh về
phê duyệt
điều chỉnh
dự án đầu
tư xây
dựng công
trình
Theo QĐ
1417/QĐ-
BSM ngày
27/11/2023
của Công ty
Bắc Sông Mã
về phê duyệt
và ban hành
Hồ sơ khôi
phục chỉ tiêu
thông số cơ
bản công
trình
Ghi chú
-
Hệ số mái thượng lưu/ Cơ TL
2,5/không
có cơ TL
2,5/không có
cơ TL
Kết quả đo đạc khảo
sát đập
-
Hệ số mái hạ lưu/ Cơ HL
2,5/không
có cơ HL
2,5/không có
cơ HL
III
Tràn xả lũ
1
Hình thức tràn
Tràn chảy tự do, ngưỡng
đỉnh rộng
2
Chiều rộng ngưỡng tràn
m
15
15
3
Lưu lượng xả lũ TK (Q
1%
)
m
3
/s
24,4
24,91
Thay đổi do tính
toán thủy văn với
liệt kéo dài
4
Cột nước tràn thiết kế (Htràn
1%
)
m
1
1,01
5
Lưu lượng xả lũ KT (Q
0,2%
)
m
3
/s
28,35
6
Cột nước tràn kiểm tra (H
tràn 0,2%
)
m
1,10
7
Cao độ ngưỡng tràn
m
+51.00
+51.00
8
Chiều dài dốc nước
m
23
Kết quả đo đạc
khảo sát tràn
9
Bể tiêu năng
-
Hình thức
Tiêu năng dạng bể
-
Chiều dài đáy bể
m
5,0
Kết quả đo đạc
khảo sát tràn
-
Chiều sâu
m
0,8
-
Chiều rộng
m
8,45
-
Cao trình đáy bể
m
+46.40
IV
Cống lấy nước
1
Cao trình đáy cống thượng lưu
m
+40.50
Kết quả đo đạc
khảo sát cống lấy
nước
2
Đường kính
cm
30
3
Van côn đóng mở
cm
30
7
PHỤ LỤC III
CÁC TÀI LIỆU TÍNH TOÁN KỸ THUẬT
1. Kết quả tính toán nhu cu dùng nước.
2. Kết quả tính toán điều tiết hồ chứa.
3. Tổng hợp kết quả tính toán điều tiết lũ.
4. Biểu đồ điều phối hồ chứa nước.
5. Bảng tra và đồ thị đường đặc tính lòng hồ.
6. Bảng tra và biểu đồ quan hệ lưu lượng, độ mở cống ứng với các mực
nước thượng lưu của cống lấy nước.
8
1. Kết quả tính toán nhu cầu dùng nước.
Bảng 1: Tổng nhu cầu dùng nước của các ngành tại đầu mối hồ Khe Tiên
Đơn vị: 10
6
m
3
Tháng
1
2
3
4
5
6
7
8
9
10
11
12
Tổng
W
lúa chiêm
0,074
0,010
0,008
0,012
0,001
-
-
-
-
-
-
0,000
0,104
W
lúa mùa
-
-
-
-
0,028
0,038
0,014
0,008
0,004
-
-
-
0,091
W
màu cx
-
0,003
0,006
0,011
0,004
-
-
-
-
-
-
-
0,025
W
màu mùa
-
-
-
-
0,004
0,007
0,006
0,007
0,001
-
-
-
0,025
W
màu đông
0,002
-
-
-
-
-
-
-
0,004
0,007
0,007
0,006
0,026
W
tưới
0,076
0,013
0,014
0,023
0,038
0,045
0,019
0,014
0,008
0,007
0,007
0,006
0,270
9
2. Kết quả tính toán điều tiết hồ chứa.
Bảng 2: Kết quả tính toán điều tiết hồ chứa P = 85%
- Diện tích lưu vực : F = 1,08 km
2
- Diện tích tưới liên hồ : F
tưới
= 23,5 ha (11,75 ha lúa 2 vụ; 11,75 ha màu )
- Dung tích chết : W
c
= 0,012 (10
6
m
3
)
- Dung tích hiệu dụng : W
hi
= 0,194(10
6
m
3
)
- Dung tích ứng với MNDBT : W
h
= 0,206 (10
6
m
3
)
- Mực nước dâng bình thường : MNDBT = (+51.00)m
Tháng
W
đến
W
cần
(10
6
m
3
)
Tính toán tổn thất
W
cần kể
cả tổn thất
(10
6
m
3
)
Điều tiết hồ chứa
∆W
W
tích
(10
6
m
3
)
W
tb
(10
6
m
3
)
F
(km
2
)
∆Z
(mm)
W
tổn thất
∆W
W
tích
(10
6
m
3
)
H
hồ
Wxả
thừa
(10
6
m
3
)
+
-
Bốc hơi
(10
6
m
3
)
Thấm
(10
6
m
3
)
+
-
0,012
0,012
VII
0,141
0,019
0,121
-
0,133
0,073
0,020
18,176
0,000
0,001
0,021
0,120
-
0,132
48,41
-
VIII
0,045
0,014
0,031
-
0,164
0,149
0,026
12,577
0,000
0,001
0,016
0,029
-
0,161
49,52
-
IX
0,121
0,008
0,113
-
0,206
0,185
0,030
13,235
0,000
0,002
0,010
0,111
-
0,206
51,00
0,066
X
0,163
0,007
0,156
-
0,206
0,206
0,033
17,964
0,001
0,002
0,010
0,153
-
0,206
51,00
0,153
XI
0,024
0,007
0,017
-
0,206
0,206
0,033
17,349
0,001
0,002
0,009
0,015
-
0,206
51,00
0,015
XII
0,000
0,006
-
0,006
0,200
0,203
0,033
16,607
0,001
0,002
0,009
-
0,009
0,197
50,72
-
I
0,000
0,076
-
0,076
0,124
0,162
0,028
14,783
0,000
0,002
0,078
-
0,078
0,119
47,89
-
II
0,000
0,013
-
0,013
0,111
0,118
0,024
11,708
0,000
0,001
0,014
-
0,014
0,105
47,28
-
III
0,000
0,014
-
0,014
0,097
0,104
0,023
10,923
0,000
0,001
0,015
-
0,015
0,090
46,59
-
IV
0,004
0,023
-
0,019
0,078
0,088
0,021
11,644
0,000
0,001
0,024
-
0,020
0,070
45,63
-
V
0,013
0,038
-
0,024
0,054
0,066
0,019
17,201
0,000
0,001
0,039
-
0,025
0,044
44,24
-
VI
0,008
0,045
-
0,037
0,017
0,035
0,014
22,461
0,000
0,000
0,045
-
0,037
0,012
41,00
-
Tổng
0,520
0,270
0,291
9
3. Tổng hợp kết quả tính toán điều tiết lũ.
Bảng 3: Kết quả tính toán điều tiết lũ ứng với các tần suất
Phương án tính
Q
đến max
(m
3
/s)
Q
xả max
(m
3
/s)
W
hồ max
(10
3
m
3
)
Z
hồ max
(m)
H
tràn
(m)
Lũ thiết kế 1%
27,39
24,91
0,241
+52.01
1,01
Lũ kiểm tra 0,2%
30,82
28,35
0,244
+52.10
1,1
Hình 1: Biểu đồ quan hệ (H
tràn
~q
xả
) của tràn xả lũ
Bảng 4: Quan hệ lưu lượng tràn, mực nước hồ, cột nước tràn (Z
hồ
~ H
tràn
~q
xả
)
TT
Z
hồ
(m)
H
tràn
(m)
q
xả
(m
3
/s)
1
51.00
-
-
2
51.30
0,30
3,93
3
51.60
0,60
11,12
4
52.00
1,00
23,92
5
52.50
1,50
43,94
6
53.00
2,00
67,65
11
4. Biểu đồ điều phối hồ chứa nước.
Ghi chú:
[1]. Đường phòng phá hoại;
[2] Đường hạn chế cấp nước;
[3] Đường tn suất 85%.
A. Vùng hạn chế cấp nước;
B. Vùng cấp nước bình thường;
C. Vùng cấp nước gia tăng;
D:.Vùng xả lũ bình thường.
Hình 2: Biểu đồ điều phối hồ chứa nước
Bảng 5: Tung độ biểu đồ điều phối hồ chứa nước
Ngày/
Tháng
Đường
hạn
chế
cấp
nước
Đường
phòng
phá
hoại
Đường
tần
suất
85%
Mực
nước
chết
Mực
nước
dâng
bình
thường
Mực
nước
ứng
với lũ
thiết
kế
P=1%
Mực
nước
ứng với
lũ kiểm
tra
P=0,2%
Cao
trình
đỉnh
đập
Tường
chắn
sóng
30/VI
41.00
41.00
41.00
41.00
51.00
52.01
52.10
53.00
53.50
31/VII
42.00
49.15
48.41
41.00
51.00
52.01
52.10
53.00
53.50
31/VIII
45.38
51.00
49.52
41.00
51.00
52.01
52.10
53.00
53.50
30/IX
46.00
51.00
51.00
41.00
51.00
52.01
52.10
53.00
53.50
31/X
46.20
51.00
51.00
41.00
51.00
52.01
52.10
53.00
53.50
30/XI
45.90
51.00
51.00
41.00
51.00
52.01
52.10
53.00
53.50
31/XII
45.24
50.93
50.72
41.00
51.00
52.01
52.10
53.00
53.50
31/I
44.00
48.14
47.89
41.00
51.00
52.01
52.10
53.00
53.50
28/II
43.50
47.53
47.28
41.00
51.00
52.01
52.10
53.00
53.50
31/III
43.00
46.86
46.59
41.00
51.00
52.01
52.10
53.00
53.50
30/IV
42.20
45.92
45.63
41.00
51.00
52.01
52.10
53.00
53.50
31/V
41.50
44.56
44.24
41.00
51.00
52.01
52.10
53.00
53.50
31/VI
41.00
41.00
41.00
41.00
51.00
52.01
52.10
53.00
53.50
5. Bảng tra và đồ thị đường đặc tính lòng hồ.
Bảng 6: Bảng quan hệ mực nước, dung tích, diện tích (Z~W~F)
STT
Z(m)
F(ha)
W (10
6
m
3
)
1
35.00
-
-
2
36.00
0,009
0,000
3
37.00
0,034
0,000
4
38.00
0,212
0,001
5
39.00
0,323
0,004
6
40.00
0,402
0,008
7
41.00
0,479
0,012
8
42.00
0,719
0,018
9
43.00
1,042
0,027
10
44.00
1,662
0,040
11
45.00
1,847
0,058
12
46.00
2,038
0,077
13
47.00
2,253
0,099
14
48.00
2,435
0,122
15
50.00
2,893
0,175
16
51.00
3,338
0,206
17
52.00
3,580
0,240
18
53.00
3,996
0,278
1
Hình 3: Biểu đồ quan hệ mực nước, dung tích, diện tích mặt hồ
6. Bảng tra và biểu đồ quan hệ lưu lượng, độ mở cống ứng với các mực
nước thượng lưu của cống lấy nước.
Bảng 7: Bảng tra quan hệ lưu lượng, độ mở cống ứng với các mực nước thượng
lưu của cống cống tưới hồ Khe Tiên.
MNTL
Z
TL
(m)
Độ mở
a (m)
41.00
42.00
43.00
45.00
47.00
49.00
52.00
Diện tích
mc ướt ω
(m
2
)
Quan hệ Q~a~Ztl cống lấy nước Q (m
3
/s)
0,02
0,000
0,000
0,000
0,001
0,001
0,001
0,001
0,002
0,04
0,001
0,002
0,003
0,004
0,005
0,006
0,007
0,006
0,06
0,005
0,008
0,010
0,014
0,016
0,019
0,022
0,010
0,08
0,010
0,017
0,023
0,030
0,036
0,042
0,048
0,015
0,10
0,019
0,032
0,042
0,056
0,067
0,077
0,090
0,021
0,12
0,031
0,053
0,068
0,092
0,110
0,126
0,147
0,026
0,14
0,046
0,079
0,102
0,137
0,164
0,188
0,218
0,032
0,18
0,084
0,146
0,189
0,253
0,305
0,348
0,405
0,044
0,22
0,131
0,227
0,293
0,393
0,472
0,540
0,628
0,056
0,26
0,177
0,306
0,395
0,531
0,638
0,729
0,848
0,065
0,30
0,206
0,358
0,462
0,619
0,745
0,851
0,990
0,071
2
Hình 4: Biểu đồ quan hệ lưu lượng, độ mở cống ứng với các mực nước thượng
lưu của cống tưới hồ Khe Tiên.
Bạn chưa Đăng nhập thành viên.
Đây là tiện ích dành cho tài khoản thành viên. Vui lòng Đăng nhập để xem chi tiết. Nếu chưa có tài khoản, vui lòng Đăng ký tại đây!
Quyết định 5098/QĐ-UBND của Ủy ban nhân dân tỉnh Thanh Hóa ban hành Quy trình vận hành Công trình thủy lợi hồ chứa nước Khe Tiên, huyện Hà Trung, tỉnh Thanh Hóa
văn bản tiếng việt
văn bản TIẾNG ANH
* Lưu ý: Để đọc được văn bản tải trên Luatvietnam.vn, bạn cần cài
phần mềm đọc file DOC, DOCX và phần mềm đọc file PDF.
Bạn chưa Đăng nhập thành viên.
Đây là tiện ích dành cho tài khoản thành viên. Vui lòng Đăng nhập để xem chi tiết. Nếu chưa có tài khoản, vui lòng Đăng ký tại đây!
Yêu cầu hỗ trợ
