BỘ GIAO THÔNG VẬN TẢI
-------

Số: 06/2013/TT-BGTVT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
--------------------------

Hà Nội, ngày 02 tháng 05 năm 2013

THÔNG TƯ

BAN HÀNH CÁC QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ CÁC QUY PHẠM LIÊN QUAN TÀU BIỂN

Căn cứ Luật Tiêu chuẩn và Quy chuẩn kỹ thuật ngày 29 tháng 6 năm 2006;

Căn cứ Nghị định số 127/2007/NĐ-CP ngày 01 tháng 8 năm 2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật;

Căn cứ Nghị định số 107/2012/NĐ-CP ngày 20 tháng 12 năm 2012 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Giao thông vận tải;

Theo đề nghị của Cục trưởng Cục Đăng kiểm Việt Nam và Vụ Trưởng Vụ Khoa học - Công nghệ;

Bộ trưởng Bộ Giao thông vận tải ban hành Thông tư về các Quy chuẩn kỹ thuật quốc gia về các quy phạm liên quan tàu biển.

Điều 1. Ban hành kèm theo Thông tư này 11 Quy chuẩn kỹ thuật quốc gia về các quy phạm liên quan tàu biển sau đây:
1. Quy chuẩn kỹ thuật quốc  gia về Phân cấp và đóng ụ nổi. Mã số: QCVN 55:2013/BGTVT.
2. Quy chuẩn kỹ thuật quốc gia về Phân cấp và đóng tàu làm bằng chất dẻo cốt sợi thủy tinh. Mã số: QCVN 56:2013/BGTVT.
3. Quy chuẩn kỹ thuật quốc gia về Phân cấp và đóng sàn nâng tàu. Mã số: QCVN 57:2013/BGTVT
4. Quy chuẩn kỹ thuật quốc gia về Hệ thống chuông lặn. Mã số: QCVN 58:2013/BGTVT.
5. Quy chuẩn kỹ thuật quốc gia về Hệ thống làm lạnh hàng. Mã số: QCVN 59:2013/BGTVT.
6. Quy chuẩn kỹ thuật quốc gia về Hệ thống điều khiển tự động và từ xa. Mã số: QCVN 60:2013/BGTVT
7. Quy chuẩn kỹ thuật quốc gia về Hệ thống kiểm soát và duy trì trạng thái kỹ thuật máy tàu. Mã số: QCVN 61:2013/BGTVT.
8. Quy chuẩn kỹ thuật quốc gia về Hệ thống lầu lái. Mã số: QCVN 62:2013/BGTVT.
9. Quy chuẩn kỹ thuật quốc gia về Đo dung tích tàu biển. Mã số: QCVN 63:2013/BGTVT
10. Quy chuẩn kỹ thuật quốc gia về Kiểm tra sản phẩm công nghiệp dùng cho tàu biển. Mã số QCVN 64:2013/BGTVT
11. Quy chuẩn kỹ thuật quốc gia về Đánh giá năng lực cơ sở chế tạo và cung cấp dịch vụ tàu biển. Mã số: QCVN 65:2013/BGTVT.
Điều 2. Thông tư này có hiệu lực thi hành kể từ ngày 01 tháng 11 năm 2013.
Điều 3. Chánh Văn phòng Bộ, Chánh Thanh tra bộ, Vụ trưởng các Vụ, Cục trưởng Cục Đăng kiểm Việt Nam, Thủ trưởng các cơ quan, đơn vị thuộc Bộ Giao thông vận tải, các tổ chức và cá nhân có liên quan chịu trách nhiệm thi hành Thông tư này./.

Nơi nhận:
- Như Điều 3;
- Các Bộ, cơ quan ngang Bộ, cơ quan thuộc CP;
- UBND các tỉnh, thành phố trực thuộc TW;
- Bộ Khoa học và Công nghệ (để đăng ký);
- Cục Kiểm tra văn bản (Bộ Tư pháp);
- Công báo; Cổng TT ĐT Chính phủ;
- Website Bộ GTVT;
- Báo GTVT, Tạp chí GTVT;
- Lưu: VT, KHCN

BỘ TRƯỞNG




Đinh La Thăng

QCVN 55 2013/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ PHÂN CẤP VÀ ĐÓNG Ụ NỔI

Nattional Tecchnical Regulation on Classification and Construction of Floating Dock

Lời nói đầu

Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng ụ nổi QCVN 55: 2013/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 06/2013/TT-BGTVT ngày 02 tháng 05 năm 2013.

QCVN 55: 2013/BGTVT được xây dựng trên cơ sở Tiêu chuẩn quốc gia "Quy phạm ụ nổi" có ký hiệu TCVN 6274: 2003.



BỘ GIAO THÔNG VẬN TẢI
-------

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
---------------

Số....... /2012/TT-BGTVT

Hà Nội, ngày… tháng… năm 2012



THÔNG TƯ BAN HÀNH

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ



QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ PHÂN CẤP VÀ ĐÓNG Ụ NỔI

National Technical Regulation on Classification and Construction of Floating Dock



MỤC LỤC

I QUY ĐỊNH CHUNG .................................................................................................

1.1 Phạm vi điều chỉnh và đối tượng áp dụng ..........................................................

1.2 Tài liệu viện dẫn và giải thích từ ngữ ..................................................................

II QUY ĐỊNH KỸ THUẬT .............................................................................................

Chương 1 Quy định chung ........................................................................................

1.1 Quy định chung ..................................................................................................

Chương 2 Kiểm tra phân cấp ..................................................................................

2.1 Kiểm tra phân cấp trong quá trình đóng mới ....................................................

2.2 Kiểm tra phân cấp các ụ nổi được đóng mới không qua sự giám sát của Đăng kiểm .........................................................................................................

2.3 Kiểm tra chu kỳ và kiểm tra bất thường .............................................................

2.4 Chuẩn bị cho kiểm tra và trợ giúp kiểm tra ........................................................

Chương 3 Bố trí chung ..............................................................................................

3.1 Boong an toàn ....................................................................................................

3.2 Boong nóc ..........................................................................................................

3.3 Thông hơi và lối đi ..............................................................................................

3.4 Khoang cách ly ...................................................................................................

Chương 4 Mạn khô và ổn định ..................................................................................

4.1 Mạn khô ..............................................................................................................

4.2 Ổn định ...............................................................................................................

Chương 5 Kết cấu thân ụ ...........................................................................................

5.1 Quy định chung ..................................................................................................

5.2 Độ bền dọc .........................................................................................................

5.3 Độ bền ngang .....................................................................................................

5.4 Chi tiết kết cấu và độ bền cục bộ .......................................................................

Chương 6 Máy móc và trang thiết bị ........................................................................

6.1 Máy móc .............................................................................................................

6.2 Hệ thống chỉ báo ................................................................................................

Chương 7 Phòng cháy và chữa cháy .......................................................................

7.1 Quy định chung ..................................................................................................

7.2 Phòng cháy ........................................................................................................

7.3 Chữa cháy ..........................................................................................................

III QUY ĐỊNH VỀ QUẢN LÝ ............................................................................................

1.1 Quy định chung ...................................................................................................

1.2 Quy định về giám sát kỹ thuật.............................................................................

1.3 Chứng nhận ........................................................................................................

IV TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN .....................................................

1.1 Trách nhiệm của các chủ ụ, công ty khai thác ụ, cơ sở thiết kế, chế tạo mới, hoán cải, phục hồi và sửa chữa ụ nổi ........................................................

1.2 Trách nhiệm của Cục Đăng kiểm Việt Nam........................................................

1.3 Kiểm tra thực hiện của Bộ Giao thông vận tải ....................................................

V TỔ CHỨC THỰC HIỆN................................................................................................

PHỤ LỤC A MẪU GIẤY CHỨNG NHẬN THẨM ĐỊNH THIẾT KẾ Ụ NỔI ......................

PHỤ LỤC B MẪU GIẤY CHỨNG NHẬN PHÂN CẤP Ụ NỔI .........................................

PHỤ LỤC C MẪU GIẤY CHỨNG NHẬN AN TOÀN KỸ THUẬT Ụ NỔI ........................



QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ PHÂN CẤP VÀ ĐÓNG Ụ NỔI

National Technical Regulation on Classification and Construction of Floating Dock

I QUY ĐỊNH CHUNG

1.1 Phạm vi điều chỉnh và đối tượng áp dụng

1.1.1 Phạm vi điều chỉnh

1 Quy chuẩn kỹ thuật quốc gia này (sau đây gọi tắt là "Quy chuẩn") áp dụng cho ụ nổi được Cục Đăng kiểm Việt Nam kiểm tra và phân cấp.

2 Các yêu cầu liên quan trong QCVN 21: 2010/BGTVT "Quy chuẩn kỹ thuật quốc gia - Quy phạm phân cấp và đóng tàu biển vỏ thép" được áp dụng cho ụ nổi, trừ khi có quy định khác trong Quy chuẩn này.

1.1.2 Đối tượng áp dụng

Quy chuẩn này áp dụng đối với các tổ chức và cá nhân có hoạt động liên quan đến ụ nổi thuộc phạm vi điều chỉnh nêu tại 1.1.1 là Cục Đăng kiểm Việt Nam (sau đây trong Quy chuẩn này viết tắt là "Đăng kiểm"); các chủ ụ nổi; cơ sở thiết kế, đóng mới, hoán cải, phục hồi, sửa chữa và khai thác ụ nổi.

1.2 Tài liệu viện dẫn và giải thích từ ngữ

1.2.1 Các tài liệu viện dẫn

1 QCVN 21: 2010/BGTVT: Quy chuẩn kỹ thuật quốc gia - Quy phạm phân cấp và đóng tàu biển vỏ thép, ban hành theo Thông tư số 12/2010/TT-BGTVT ngày 21/04/2010 của Bộ Giao thông vận tải.

2 QCVN 23: 2010/BGTVT: Quy chuẩn kỹ thuật quốc gia - Quy phạm thiết bị nâng hàng tàu biển ban hành theo Thông tư số 11/2010/TT-BGTVT ngày 20/04/2010 của Bộ Giao thông vận tải.

3 Thông tư 32/2011/TT-BGTVT: Thông tư Sửa đổi, bổ sung một số điều của Quy định về đăng kiểm tàu biển Việt Nam ngày 19/04/2011 ban hành kèm theo Quyết định số 51/2005/QĐ-BGTVT ngày 12/10/2005 của Bộ Giao thông vận tải.

1.2.2 Giải thích từ ngữ

1 Chiều dài

Chiều dài (L) là khoảng cách, mét, từ vách trước đến vách sau của kết cấu phần nổi của ụ nổi đo trên đường nước ứng với trạng thái khi ụ nổi nâng một con tàu có lượng chiếm nước bằng sức nâng của ụ nổi.

2 Chiều rộng

Chiều rộng (B) là chiều rộng thiết kế, mét, đo tại khoảng cách lớn nhất theo phương ngang giữa hai mặt phía trong của tôn mạn ngoài cùng.

3 Chiều cao

Chiều cao (D) là chiều cao thiết kế, mét, đo tại mặt phẳng dọc tâm từ mặt trên của tôn đáy đến mặt dưới của tôn boong nóc.

4 Boong an toàn

Boong an toàn là boong kín nước bao phủ trên toàn bộ chiều dài của các vách mạn và nằm dưới boong nóc.

5 Boong nóc

Boong nóc là boong bao phủ trên toàn bộ chiều dài của các vách mạn tạo thành đỉnh của các vách mạn.

6 Pông tông

Pông tông là phần kết cấu của ụ nổi ở giữa các vách mạn, đi từ đáy ụ nổi đến mặt dưới của phao thành.

7 Nước đọng

Nước đọng là nước không thể dùng bơm để hút ra khỏi các khoang dằn.

8 Nước dằn bù

Nước dằn bù là nước dằn dùng để giảm ứng suất và biến dạng trong kết cấu ụ nổi và dùng để điều chỉnh độ nghiêng và chúi của ụ nổi.

9 Sức nâng của ụ nổi

Sức nâng (Q) là lượng chiếm nước của con tàu nặng nhất mà ụ dự kiến nâng trong điều kiện làm việc bình thường.

10 Lượng chiếm nước không tải

Lượng chiếm nước không tải của ụ nổi là trọng lượng toàn bộ của ụ bao gồm toàn bộ các máy móc, cần trục, trang thiết bị, toàn bộ dự trữ phục vụ hoạt động của ụ nổi (nhiên liệu, nước ngọt v.v...), nước dằn bù (nếu cần) và nước đọng.

II QUY ĐỊNH KỸ THUẬT

Chương 1

QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.1 Quy tắc chung

Quy chuẩn này xây dựng trên cơ sở coi ụ nổi chịu tải trọng rải đều và làm việc trong vùng nước được bảo vệ; không áp dụng cho trường hợp tải trọng tập trung hoặc phân bố một cách đặc biệt. Đăng kiểm có thể yêu cầu gia cường bổ sung đối với ụ nổi bất kỳ, mà theo ý kiến của Đăng kiểm, có thể phải chịu ứng suất lớn do đặc tính riêng khi thiết kế hoặc do ụ nổi được thiết kế theo điều kiện tải trọng hoặc dằn khác thường. Trong các trường hợp này, các tài liệu tính toán phải được trình cho Đăng kiểm xét duyệt.

1.1.2 Thay thế tương đương

Kết cấu thân ụ nổi, trang thiết bị, bố trí và kích thước cơ cấu khác so với những quy định ở Quy chuẩn này có thể được Đăng kiểm chấp nhận với điều kiện chứng minh được rằng kết cấu thân ụ nổi, trang thiết bị, bố trí và kích thước cơ cấu ấy tương đương với những yêu cầu ở Quy chuẩn này.

1.1.3 Các quy định khác

Ngoài những quy định về phân cấp và đóng mới các ụ nổi ở Quy chuẩn này, chủ ụ nổi, nhà máy đóng ụ nổi và người thiết kế phải tuân theo các quy định của Nhà nước hay chính quyền địa phương hoặc của các tổ chức khác về an toàn, vệ sinh lao động hoặc các tiêu chuẩn khác áp dụng cho ụ nổi.

1.1.4 Giấy chứng nhận lai dắt

Khi chủ ụ nổi, nhà máy đóng ụ nổi đề nghị Đăng kiểm cấp Giấy chứng nhận lai dắt cho ụ nổi hành trình trên biển thì độ bền, mạn khô, ổn định và các phần khác có thể được Đăng kiểm xem xét đặc biệt, nếu cần.

1.1.5 Cần trục

Khi nhà máy đóng ụ nổi hoặc chủ ụ nổi đề nghị xác định tải trọng làm việc an toàn của cần trục, Đăng kiểm sẽ tiến hành xác định tải trọng làm việc an toàn của cần trục theo QCVN 23: 2010/BGTVT.

Chương 2

KIỂM TRA PHÂN CẤP

2.1 Kiểm tra phân cấp trong quá trình đóng mới

2.1.1 Quy định chung

1 Trong quá trình kiểm tra đóng mới, thân ụ và trang thiết bị, hệ thống máy, trang bị phòng, phát hiện và chữa cháy, trang bị điện, ổn định và mạn khô phải được kiểm tra để đảm bảo rằng chúng đều thỏa mãn những yêu cầu của Quy chuẩn.

2 Cấm lắp đặt mới các vật liệu có chứa chất amiăng.

2.1.2 Bản vẽ và hồ sơ

1 Phải trình các bản vẽ và hồ sơ ghi rõ kích thước của các cơ cấu, bố trí và các chi tiết của các phần chính của kết cấu cũng như các số liệu có liên quan cho Đăng kiểm thẩm định.

Số bộ hồ sơ và bản vẽ trình thẩm định bao gồm ba bộ. Thông thường các bản vẽ và hồ sơ này phải bao gồm như ở từ (1) đến (2) sau đây:

(1) Bản vẽ để thẩm định

(a) Bố trí chung;

(b) Bản vẽ thể hiện quy cách kết cấumặt cắt ngang tại giữa ụ nổi;

(c) Bản vẽ kết cấu các vách mạn và pông tông;

(d) Bản vẽ kết cấu của boong và vách;

(e) Bố trí hệ thống bơm;

(f) Bản vẽ bố trí hệ thống máy và hệ thống điện;

(g) Sơ đồ hệ thống đường ống;

(h) Sơ đồ hệ thống chữa cháy;

(i) Sơ đồ nguyên lý của hệ thống chỉ báo mực nước trong két và chiều chìm;

(j) Sơ đồ nguyên lý của hệ thống chỉ báo biến dạng của thân ụ nổi.

(2) Hồ sơ tài liệu

(a) Thuyết minh chung;

(b) Bản tính ổn định và đường cong thủy lực;

(c) Bản tính và số liệu để tính toán độ bền dọc, độ bền ngang và độ bền cục bộ;

(d) Hướng dẫn vận hành kể cả hướng dẫn dằn;

(e) Bố trí các két có ghi rõ cột áp làm việc lớn nhất, chiều cao ống tràn và ống thông hơi, nếu cần, phải ghi rõ chênh lệch cột áp làm việc lớn nhất;

(f) Bảng kê các lớp sơn phủ;

(g) Quy trình thử;

(h) Hồ sơ bao gồm vị trí và các thông tin chi tiết khác về các vật liệu có chứa chất amiăng được sử dụng trên ụ nổi.

2.1.3 Kiểm tra trong quá trình đóng mới

1 Từ khi bắt đầu đến kết thúc đóng mới ụ nổi, Đăng kiểm viên phải tiến hành kiểm tra vật liệu, chất lượng công nghệ và trang thiết bị. Các bước kiểm tra bắt buộc là:

(1) Kiểm tra vật liệu và trang thiết bị theo quy định ở Phần 7A và 7B của QCVN 21:2010/BGTVT;

(2) Kiểm tra quy trình hàn và kiểm tra đường hàn bằng chụp ảnh phóng xạ theo quy định ở Phần 6 của QCVN 21: 2010/BGTVT;

(3) Kiểm tra của Đăng kiểm viên trong phân xưởng, khi lắp ráp phân đoạn hoặc tổng đoạn;

(4) Kiểm tra khi một phần của ụ nổi được hoàn thành;

(5) Kiểm tra khi tiến hành thử theo quy định ở 2.1.4.

2.1.4 Thử nghiệm

1 Trong quá trình kiểm tra phân cấp, các thử nghiệm sau đây phải được tiến hành:

(1) Thử khoang két

Tất cả các khoang két kể, cả khoang trống và khoang cách ly phải được thử riêng biệt với cột nước đến điểm cao nhất mà khi ụ nổi làm việc nước sẽ dâng lên tới. Nếu kích thước cơ cấu trên vách biên của két được xác định dựa trên chênh lệch cột áp làm việc lớn nhất thì cột áp thử không cần lớn hơn chênh lệch cột áp làm việc thiết kế.

Thử bằng khí hoặc thử bằng vòi phun nước có thể được coi là tương đương với quy định ở trên nếu trình Đăng kiểm duyệt tất cả các chi tiết liên quan cần thiết.

(2) Thử kết thúc

Sau khi đóng xong ụ, các thử nghiệm phải được tiến hành để xác định:

(a) Mạn khô đến boong nóc khi đánh chìm ụ nổi;

(b) Lượng chiếm nước không tải và sức nâng của ụ nổi ứng với mạn khô tối thiểu;

(c) Vị trí trọng tâm bằng thử nghiêng ngang;

(d) Những biến dạng do đóng mới ở trạng thái ban đầu. Trạng thái ban đầu là trạng thái mà tất cả các két dự trữ (nước ngọt, dầu đốt v.v...) được chứa đầy nhưng tất cả các két khác thì rỗng, chỉ có nước đọng vẫn giữ trong các két dằn. Các cần cẩu di động có thể đứng yên ở những vị trí tạo ra chiều chìm bằng nhau ở phía trước và phía sau;

(e) Độ chia chính xác của thiết bị đo độ võng của ụ nổi bằng cách giả định trạng thái có tải dự kiến càng sát thực càng tốt.

(3) Thử các hệ thống

Các bơm của hệ thống máy móc, thiết bị điều khiển tự động/điều khiển từ xa đường ống và hệ thống chữa cháy phải được thử tại nơi chế tạo thỏa mãn yêu cầu QCVN 21: 2010/BGTVT. Tuy vậy, Đăng kiểm có thể bỏ qua bước kiểm tra bởi Đăng kiểm viên tại nhà máy chế tạo, nhưng phải trình Đăng kiểm Giấy chứng nhận của nhà máy chế tạo và phải thử hoạt động có sự tham gia của Đăng kiểm viên sau khi lắp đặt. Tất cả các máy móc và hệ thống liên quan đến phân cấp của ụ nổi phải được thử hoạt động sau khi lắp đặt với sự chứng kiến của Đăng kiểm viên.

(4) Thiết bị điện

Các thử nghiệm và kiểm tra sau đây phải được tiến hành đối với thiết bị điện sau khi được lắp đặt lên ụ nổi:

(a) Đo điện trở cách điện;

(b) Thử hoạt động của thiết bị điện chính;

(c) Các thử nghiệm và kiểm tra khác mà Đăng kiểm thấy cần thiết.

2.2 Kiểm tra phân cấp các ụ nổi được đóng mới không qua giám sát của Đăng kiểm

2.2.1 Trình bản vẽ và hồ sơ

Các bản vẽ ghi rõ kích thước và bố trí của các kết cấu chính của ụ nổi hiện có và các hồ sơ quy định ở 2.1.2 phải được trình để Đăng kiểm thẩm định. Các báo cáo và biên bản liên quan đến kết cấu của ụ cũng phải được gửi cho Đăng kiểm khi có yêu cầu.

2.2.2 Kiểm tra

Trong mọi trường hợp, toàn bộ các quy định ở 2.3.3 phải được thực hiện. Trong suốt quá trình kiểm tra, Đăng kiểm viên phải xem xét sự thỏa mãn về chất lượng công nghệ và xác nhận kích thước của các cơ cấu và trang thiết bị theo các hồ sơ đã thẩm định. Để xác nhận thực trạng của bất kỳ hư hỏng nào, nếu cần, các phần của kết cấu phải được khoan để kiểm tra. Ụ nổi có hình thức kết cấu mới phải được xem xét đặc biệt.

2.3 Kiểm tra chu kỳ và kiểm tra bất thường

2.3.1 Quy định chung

1 Để duy trì cấp, ụ nổi phải được tiến hành kiểm tra chu kỳ, kiểm tra bất thường (kiểm tra khi sự cố, sửa chữa, hoán cải và trang bị lại, v.v...) phù hợp với những quy định ở 2.3.2 đến 2.3.4 dưới đây.

2 Nếu không có quy định nào khác ở 2.3 của Chương này, những quy định có liên quan đến ụ nổi ở Phần 1B QCVN 21: 2010/BGTVT phải được áp dụng.

2.3.2 Kiểm tra trung gian

1 Kiểm tra trung gian phải được thực hiện vào đợt kiểm tra hàng năm lần thứ 2 hoặc lần thứ 3 sau khi kiểm tra phân cấp hoặc sau lần kiểm tra định kì trước đó (xem 1.1.3 và 4.2 Phần 1B của QCVN 21: 2010/BGTVT).

2 Trong mỗi lần kiểm tra trung gian, các bộ phận sau đây phải được kiểm tra và phải ở trạng thái tốt:

(1) Pông tông, boong nóc và boong an toàn, tôn vách mạn nằm phía trên đường nước không tải, tôn giữa đáy, các hộp mạn và các bệ đỡ hộp mạn;

(2) Ống thông gió, ống tràn, ống thông khí đi xuống phía dưới các boong tạo thành đệm khí và các cửa xả mạn;

(3) Hành lang đi lại, cầu thang và lan can cũng như các phương tiện bảo vệ cần thiết khác để đi đến tất cả các không gian;

(4) Hệ thống chỉ báo biến dạng thân ụ nổi;

(5) Bố trí hệ thống phòng cháy và chữa cháy;

(6) Máy móc, bơm và các trang thiết bị khác.

3 Nồi hơi phải được kiểm tra vào mỗi đợt kiểm tra trung gian theo quy định ở Chương 7 Phần 1B của QCVN 21: 2010/BGTVT.

2.3.3 Kiểm tra định kỳ

1 Kiểm tra định kỳ phải được thực hiện 5 năm một lần trong vòng 3 tháng trước hoặc vào ngày hết hạn của giấy chứng nhận phân cấp (có thể theo yêu cầu ở 1.1.3 Phần 1B của QCVN 21: 2010/BGTVT). Nếu được Đăng kiểm chấp nhận, kiểm tra định kì có thể được lùi lại tối đa 3 tháng sau ngày hết hạn của giấy chứng nhận phân cấp.

2 Kiểm tra định kỳ phải đồng thời thỏa mãn tất cả các yêu cầu đối với kiểm tra trung gian và qua kiểm tra, Đăng kiểm viên phải xác nhận được rằng tất cả phương tiện bảo vệ các lỗ khoét đều ở trạng thái tốt và dễ tiếp cận. Công việc kiểm tra phải được tiến hành theo những quy định sau đây:

(1) Pông tông và các két mạn phải được vệ sinh, kiểm tra bên trong và nước được thử phải thỏa mãn yêu cầu của Đăng kiểm viên. Theo sự thỏa thuận với Đăng kiểm viên, các két dầu đốt tạo thành một phần của kết cấu chính có thể không cần thiết phải kiểm tra bên trong khi ụ nổi chưa quá 15 năm tuổi;

(2) Các khoang trên boong an toàn phải được kiểm tra bên trong, tháo lớp bọc bảo vệ, v.v... nếu cần cho việc kiểm tra. Đường ống thông hơi đi xuống phía dưới boong tạo thành đệm khí cũng phải được kiểm tra;

(3) Nếu bề mặt tôn được phủ lớp xi măng, chất dẻo hoặc được bọc gỗ thì lớp phủ phải được tháo ra nếu cần phải kiểm tra tôn bao;

(4) Với bất cứ phần kết cấu nào, nếu nhận thấy có hiện tượng mòn gỉ, Đăng kiểm viên có thể yêu cầu xác định chiều dày bằng phương pháp đã được chấp nhận. Nếu cần thì kết cấu này phải được thay mới.

3 Trong lần kiểm tra định kỳ sau khi ụ nổi được 20 năm tuổi và tại các khoảng thời gian 10 năm từ sau đó trở đi, ngoài những quy định của -2 trên đây, chiều dày của các kết cấu phải được xác định bằng phương pháp được Đăng kiểm chấp nhận để đánh giá tình trạng chung. Hai dải đo xác định chiều dày cơ cấu phải được định ra trong phạm vi 0,4L chiều dài giữa của ụ.

4 Việc kiểm tra đáy ngoài phía dưới đường nước không tải phải được thực hiện vào mỗi đợt kiểm tra định kỳ. Việc kiểm tra có thể được tiến hành phối hợp như sau:

(1) Nghiêng ụ nổi để kiểm tra phần đáy;

(2) Đo chiều dày tôn bằng phương pháp siêu âm;

(3) Chụp ảnh dưới nước;

(4) Quay phim dưới nước;

(5) Kiểm tra bởi thợ lặn.

Để gia hạn thời hạn kiểm tra dưới đường nước, Đăng kiểm có thể tiến hành xem xét đặc biệt tình trạng của ụ nổi.

5 Kiểm tra nồi hơi phải phù hợp với các yêu cầu ở Chương 7, Phần 1B của QCVN 21:2010/BGTVT. Việc kiểm tra máy móc, hệ đường ống, van, bơm và thiết bị điện phải phù hợp với những quy định có liên quan ở Chương 5, Phần 1B của QCVN 21: 2010/BGTVT ở mức độ có thể thực hiện được.

2.3.4 Hư hỏng, hoán cải và trang bị lại

Khi có hư hỏng hoặc tiến hành công việc hoán cải kết cấu, máy móc hoặc trang thiết bị làm ảnh hưởng hoặc có thể làm ảnh hưởng đến cấp của ụ nổi, chủ ụ nổi hoặc đại diện của chủ ụ nổi phải thông báo để mời Đăng kiểm viên đến kiểm tra.

2.4 Chuẩn bị kiểm tra và trợ giúp kiểm tra

2.4.1 Chuẩn bị kiểm tra và trợ giúp kiểm tra

1 Các công tác chuẩn bị theo yêu cầu của kiểm tra cũng như những yêu cầu mà Đăng kiểm viên cho là cần thiết phù hợp với Quy chuẩn phải được mời kiểm tra. Công tác chuẩn bị nhằm đảm bảo một lối vào an toàn và dễ dàng, các điều kiện vật chất và hồ sơ cần thiết để tiến hành việc kiểm tra. Các thiết bị để tiến hành kiểm tra, đo đạc và thử nghiệm mà Đăng kiểm viên cần để tiến hành việc phân cấp phải được chọn lựa và kiểm chuẩn riêng biệt theo tiêu chuẩn mà Đăng kiểm cho là thích hợp. Tuy nhiên, Đăng kiểm viên có thể chấp nhận những thiết bị đo đạc đơn giản (như thước, thước dây, đồng hồ hàn, trắc vi kế) mà không cần sự lựa chọn riêng lẻ hay sự xác nhận về kiểm chuẩn với điều kiện những thiết bị có thiết kế thông dụng đạt tiêu chuẩn và được đối chiếu định kỳ với các thiết bị hay dụng cụ thử nghiệm tương tự. Đăng kiểm viên cũng có thể chấp nhận những thiết bị được lắp đặt trên mạn ụ và những thiết bị được sử dụng trong quá trình kiểm tra thiết bị trên mạn ụ (như đồng hồ đo áp suất, nhiệt độ hoặc vòng quay máy và các dụng cụ đo) dựa trên hồ sơ kiểm chuẩn hoặc so sánh với những chỉ số của các dụng cụ khác.

2 Người mời kiểm tra phải bố trí một nhân viên biết rõ về các quy trình kiểm tra trong công tác chuẩn bị để trợ giúp Đăng kiểm viên trong suốt quá trình kiểm tra.

3 Đăng kiểm viên, chủ ụ nổi hoặc người đại diện của chủ ụ nổi, đại diện đơn vị đo và các đơn vị liên quan phải họp bàn về thời gian bắt đầu kiểm tra và đo đạc cũng như kế hoạch kiểm tra để đảm bảo các thiết bị đo có chất lượng tốt và việc kiểm tra đo đạc diễn ra an toàn.

4 Công việc kiểm tra có thể bị hoãn lại nếu chưa có sự chuẩn bị cần thiết hay chủ ụ nổi hoặc nhân viên như yêu cầu ở mục -2 không có mặt khi tiến hành kiểm tra hoặc Đăng kiểm viên thấy chưa có sự đảm bảo an toàn cho việc tiến hành kiểm tra.

5 Trong quá trình kiểm tra Đăng kiểm viên sẽ thông báo những chỗ cần thiết phải sửa chữa cho người yêu cầu kiểm tra trong khuyến nghị của mình. Việc sửa chữa phải được thực hiện thỏa mãn yêu cầu của Đăng kiểm viên.

6 Thay thế trang thiết bị và phụ tùng v.v...

Nếu cần thiết phải thay thế trang thiết bị và phụ tùng v.v… sử dụng trên ụ thì việc thay thế đó phải tuân thủ quy định đối với ụ nổi hiện có. Tuy nhiên, trong trường hợp nếu thiết bị đó được chỉ rõ hoặc Đăng kiểm cho rằng cần thiết thì Đăng kiểm có thể yêu cầu thiết bị thay thế đó phải thỏa mãn Quy chuẩn hiện hành. Ngoài ra, thiết bị thay thế đó không được sử dụng vật liệu có chứa amiăng.

Chương 3

BỐ TRÍ CHUNG

3.1 Boong an toàn

Boong an toàn phải được bố trí ở phía dưới boong nóc tại độ cao sao cho khi tất cả các két dưới boong an toàn bị ngập ở trạng thái ụ không tải thì mạn khô từ đường nước đến boong nóc vẫn đảm bảo yêu cầu. Các thiết bị lắp trên boong an toàn như đệm khí, phải được quan tâm đặc biệt. Các boong an toàn chịu ảnh hưởng của độ sâu của nước khi boong làm việc cũng phải được xem xét đặc biệt.

3.2 Boong nóc

Ụ phải có một boong nóc kín thời tiết. Kín thời tiết trong trường hợp này có nghĩa là khả năng không cho nước lọt vào trong ụ nổi, trừ nước mưa ở các lỗ tiêu nước.

3.3 Thông hơi và lối đi

Tất cả các két phải có ống thông hơi hoặc ống tràn. Miệng ống thông hơi và ống tràn phải nằm phía trên đường nước ứng với chiều chìm lớn nhất khi ụ được đánh chìm. Trong tất cả các khoang phải bố trí các lỗ người chui để qua lại. Các lỗ khoét phải được bố trí để đảm bảo thông hơi thích hợp và tiếp cận được đến tất cả các phần của kết cấu ụ.

3.4 Khoang cách ly

Khoang chứa dầu phải được cách ly với các khoang chứa nước ngọt hoặc nước sinh hoạt bằng khoang cách ly.

Chương 4

MẠN KHÔ VÀ ỔN ĐỊNH

4.1 Mạn khô

4.1.1 Mạn khô đến boong nóc

Khi ụ được đánh chìm đến chiều chìm lớn nhất, chiều cao mạn khô đến boong nóc thông thường không được nhỏ hơn 1,0 m.

4.1.2 Mạn khô đến boong pông tông

Mạn khô đo đến boong pông tông của ụ nổi ở trạng thái làm việc khi có tàu ứng với với sức nâng của ụ nằm trên các đế kê không được nhỏ hơn 300 mm tại mặt phẳng dọc tâm và không được nhỏ hơn 75 mm tại vách mạn phía trong. Các cần trục trên ụ có thể được đặt ở vị trí để ụ không có độ chúi.

4.1.3 Mạn khô của ụ nổi làm việc ở vùng nước không được bảo vệ

Nếu ụ nổi làm việc ở những vùng nước không được bảo vệ ngăn sóng thì có thể yêu cầu chiều cao mạn khô cao hơn những trị số quy định ở 4.1.1 và 4.1.2.

4.2 Ổn định

Ổn định của ụ nổi phải phù hợp với các quy định trong Phần 10 “Ổn định nguyên vẹn” của QCVN 21: 2010/BGTVT.

Chương 5

KẾT CẤU THÂN Ụ

5.1 Quy định chung

5.1.1 Vật liệu

1 Những quy định ở Chương này áp dụng cho ụ có kết cấu chủ yếu bằng thép cán dùng cho kết cấu thân tàu quy định ở Phần 7A của QCVN 21: 2010/BGTVT hoặc tương đương.

Nếu sử dụng thép có độ bền cao, kết cấu của ụ phải thỏa mãn yêu cầu của Đăng kiểm.

2 Thép có cấp A hoặc tương đương quy định ở Phần 7A của QCVN 21: 2010/BGTVT có thể được dùng làm các kết cấu chính của thân ụ. Tuy nhiên, thép cấp D hoặc tương đương phải được dùng làm các cơ cấu chính như tôn boong, tôn bao và các sống dọc trên những tấm tôn này trong phạm vi 0,4L chiều dài giữa ụ, nếu chúng có chiều dày lớn hơn 30 mm.

3 Nếu ụ nổi hoạt động ở vùng mà nhiệt độ không khí về mùa đông dưới 0 o C thì độ dai va đập của thép phải được xem xét đặc biệt.

5.1.2 Hàn

Hàn và mối nối hàn phải thỏa mãn các yêu cầu ở Phần 6 của QCVN 21: 2010/BGTVT ở mức độ có thể được đối với ụ nổi. Có thể hàn theo tiêu chuẩn được công nhận khác với điều kiện tất cả các quy định có liên quan của tiêu chuẩn ấy thỏa mãn Quy chuẩn.

5.1.3 Chống ăn mòn

Tất cả các mặt phía trong và phía ngoài của kết cấu thân ụ, trừ két chứa dầu, phải được bảo vệ chống ăn mòn bằng cách sơn hợp chất thích hợp hoặc bằng các phương pháp hữu hiệu khác. Nếu dùng lớp phủ bảo vệ đặc biệt cho mặt phía trong và phía ngoài, hoặc các phương pháp chống ăn mòn đặc biệt được chấp nhận khác, việc giảm kích thước cơ cấu sẽ được xem xét riêng.

5.1.4 Kết cấu chung

1 Các yêu cầu trong Chương này được áp dụng cho ụ nổi bằng thép thuộc các dạng sau đây:

(1) Dạng hộp kín nước lớn: Ụ có pông tông đáy liên tục và hộp mạn hai bên không thể tách rời;

(2) Dạng pông tông lắp ghép được: Ụ gồm hộp mạn hai bên liên tục và đáy ụ gồm các pông tông tháo rời được. Pông tông này được nối với hộp mạn cố định hoặc tháo rời được.

2 Để tránh sự tập trung ứng suất quá lớn, các kết cấu của ụ phải được kéo dài liên tục ở đến mức có thể được.

5.2 Độ bền dọc

5.2.1 Độ bền dọc

Độ bền dọc của ụ nổi phải được tính toán cho các trạng thái nguy hiểm nhất khi đưa tàu vào ụ và trạng thái chuyển tiếp khi hoạt động bình thường. Trạng thái như vậy thông thường được giả định là trạng thái nâng tàu có trọng lượng bằng sức nâng lớn nhất của ụ và có chiều dài nhỏ nhất (Ls) có thể được đỡ trên các đế kê ở dọc tâm ụ, tâm của chiều dài tàu được đặt tại giữa chiều dài ụ, và mạn khô tại boong pông tông lấy như quy định ở 4.1.2. Mực nước dằn không thay đổi trên suốt chiều dài (L). Tuy nhiên, mực nước dằn bù có thể được xác định theo Bản hướng dẫn vận hành ụ, trong đó đã dự kiến rằng hoạt động bình thường của ụ phải là các trạng thái dằn thích hợp đã được thỏa thuận với Đăng kiểm.

5.2.2 Trạng thái kéo

Nếu muốn kéo ụ đi trong vùng nước không được bảo vệ thì độ bền dọc của ụ phải được xem xét đặc biệt, bao gồm cả các đặc tính về mùa, thời gian và vùng nước mà ụ sẽ được kéo qua.

5.2.3 Đường cong trọng lượng tàu

Đường cong trọng lượng tàu có thể được lấy theo một hình chữ nhật sao cho đường parabôn trùm lên được một nửa của diện tích hình chữ nhật này với chiều dài của cả hình chữ nhật và hình parabôn đều bằng Ls.

5.2.4 Ứng suất cho phép

Đối với các trạng thái tải trọng quy định ở 5.2.1 ứng suất uốn dọc không được lớn hơn 142 N/mm2 và ứng suất cắt phải không được lớn hơn 98 N/mm2.

5.2.5 Mô đun chống uốn tiết diện ngang thân ụ

Khi tính toán mô đun chống uốn tiết diện ngang thân ụ, phải kể đến diện tích tiết diện của tất cả cơ cấu liên tục tham gia độ bền dọc. Mô đun chống uốn tiết diện ngang thân ụ ở giữa chiều dài ụ phải được xác định trong phạm vi 0,4L chiều dài giữa ụ, trừ khi phải mở rộng phạm vi xác định hoặc có sự gia cường đặc biệt thì cần phải có biểu đồ mô men uốn.

5.2.6 Công thức gần đúng để xác định mô đun chống uốn

Không phụ thuộc vào các quy định ở 5.2.1, 5.2.3 và 5.2.4, mô đun chống uốn tiết diện ngang của thân ụ nói chung có thể được xác định theo công thức sau nếu như sức nâng của ụ không lớn hơn 40.000 tấn.

Z = 2,35QL (cm3)

Trong đó:

Q: Sức nâng lớn nhất (tấn);

L: Chiều dài ụ (m).

5.2.7 Bản hướng dẫn vận hành

Các thông tin về các trạng thái tải trọng ảnh hưởng đến độ bền dọc phải được nêu trong Bản hướng dẫn vận hành. Nếu mô men uốn và/ hoặc lực cắt điều chỉnh có thể xuất hiện ở trạng thái có sức nâng nhỏ hơn sức nâng tối đa thì trạng thái ấy phải được xét đến và đưa vào Bản hướng dẫn vận hành.

5.2.8 Kiểm soát biến dạng

Biến dạng cho phép lớn nhất của thân ụ phải được trình Đăng kiểm xét duyệt. Biến dạng cho phép lớn nhất của thân ụ không được lớn hơn biến dạng thân ụ khi nâng tàu quy định ở 5.2.1 ứng với ứng suất 142 N/mm2. Về kiểm soát biến dạng của thân ụ, xem 6.2.

5.3 Độ bền ngang

5.3.1 Trạng thái tải trọng

1 Độ bền ngang của ụ phải được tính toán cho các trạng thái quá độ và trạng thái đưa tàu vào ụ được coi là nguy hiểm nhất trong hoạt động bình thường của ụ và phải kiểm tra độ bền ngang của ụ tối thiểu là đối với các trạng thái sau:

(1) Các trạng thái đưa tàu vào ụ như quy định ở 5.2.1 với giả thiết rằng tàu trên ụ chỉ được đặt trên các đế kê ở dọc tâm;

(2) Trạng thái quá độ, trạng thái ụ nổi lên, có tàu điển hình nằm toàn bộ trên đế kê của ụ và boong pông tông chịu tác dụng của cột nước bằng mặt trên của đế kê, đồng thời có nước dằn tương ứng trong các két.

5.3.2 Ứng suất cho phép

Ở các trạng thái tải trọng quy định ở 5.3.1, trị số ứng suất kéo hoặc nén trong các cơ cấu ngang không được vượt quá 170 N/mm2, ứng suất cắt trong các cơ cấu ngang không vượt quá 98 N/mm2.

5.3.3 Công thức gần đúng

Nếu sức nâng lớn nhất của ụ không lớn hơn 40.000 tấn thì việc tính toán sức bền ngang có thể không cần xét đến nếu chiều dày của tôn đáy và tôn nóc của pông tông không nhỏ hơn trị số xác định sau đây:

(1) Dạng hộp kín nước liền: Trị số chiều dày của các tấm nói trên được xác định theo công thức sau:

0,0047B2 (mm)

(2) Dạng pông tông lắp ghép được: Xác định theo công thức trên hoặc tính theo công thức sau, lấy giá trị nào lớn hơn:

0,033  (mm)

Trong đó:

Q: Sức nâng lớn nhất (tấn);

lp: Chiều dài pông tông đơn nguyên đo dọc theo đường tâm của ụ (m);

dp: Chiều cao của pông tông tại giữa ụ (m).

5.4 Chi tiết kết cấu và độ bền cục bộ

5.4.1 Bố trí kết cấu

Sống dọc đặt ở mặt phẳng dọc tâm hoặc cơ cấu dọc phải đủ độ bền để làm đế tựa cho các đế kê ở dọc tâm. Các sống phụ hoặc các cơ cấu ngang phải được đặt để đỡ các đế kê hai bên mạn.

5.4.2 Độ bền ổn định

Các tấm và chi tiết kết cấu của thân ụ phải được gia cường thích đáng để tránh mất ổn định.

5.4.3 Tôn bao và tôn thành két

QCVN 55: 2013/BGTVT

Chiều dày của tôn bao và tôn thành két phải không nhỏ hơn trị số xác định theo công thức sau. Tuy nhiên, chiều dày tối thiểu của tôn thành két phải bằng 6,5 mm, chiều dày tối thiểu của tôn bao phải bằng 7 mm.

3,6S + 2,5 (mm)

Trong đó:

S: Khoảng cách của các nẹp, sườn, v.v..., (m),

h = 2,5 mét hoặc được xác định như sau, lấy giá trị nào lớn hơn.

Đối với két:

Khoảng cách thẳng đứng đo từ mép dưới của tấm tôn đến trung điểm của khoảng cách từ nóc két đến đỉnh ống tràn (m), có thể thay bằng chênh lệch cột áp lớn nhất của các két dằn quy định ở 5.4.7;

Đối với khoang cách ly và khoang trống:

Khoảng cách thẳng đứng đo từ mép dưới của tấm tôn đến đường nước ngập lớn nhất (m).

5.4.4 Nẹp gia cường két và sườn

Mô đun chống uốn tiết diện của các nẹp của két và sườn phải không nhỏ hơn trị số xác định theo công thức sau:

6,65 CShl2 (cm3)

Trong đó:

S: Khoảng cách của nẹp, sườn, v.v..., (m),

l: Nhịp của các nẹp, sườn, v.v..., (m),

h = 2,5 m hoặc được xác định như sau, lấy giá trị nào lớn hơn:

Đối với két:

Khoảng cách thẳng đứng đo từ trung điểm của l đối với nẹp đứng và trung điểm của S đối với nẹp nằm đến trung điểm khoảng cách từ nóc két đến đỉnh ống tràn (m), có thể thay bằng chênh lệch cột áp lớn nhất của các két dằn quy định ở 5.4.7;

Đối với khoang cách ly và khoang trống:

Khoảng cách thẳng đứng đo từ trung điểm của l đối với sườn đứng và trung điểm của S đối với sườn dọc đến đường nước ngập lớn nhất (m).

C: Hệ số được cho ở Bảng 5.1, phụ thuộc vào dạng của liên kết mút.

Bảng 5.1 Trị số C

Đầu kia của nẹp

Một đầu của nẹp

Liên kết bằng mã

Liên kết hàn tựa hoặc đỡ bằng sống

Tự do

Liên kết bằng mã

0,70

0,85

1,30

Liên kết hàn tựa hoặc đỡ bằng sống

0,85

1,00

1,50

Tự do

1,30

1,50

1,50

5.4.5 Sống dọc, sườn khỏe v.v...

1 Mô đun chống uốn tiết diện của sống dọc, sườn khỏe, v.v..., đỡ nẹp của két hoặc đỡ sườn hông được nhỏ hơn trị số tính theo công thức sau:

7,13Shl2(cm3)

Trong đó:

S: Chiều rộng diện tích được đỡ bởi sống dọc, sườn khỏe, v.v..., (m);

l: Chiều dài nhịp của sống hoặc sườn khỏe, v.v... (m);

h = 2,5 m hoặc được xác định như sau, lấy giá trị nào lớn hơn.

Đối với két:

Khoảng cách thẳng đứng đo từ trung điểm của l đối với sống đứng, v.v... oặc trung điểm của S đối với sống nằm, v.v... đến trung điểm khoảng cách từ nóc két đến đỉnh ống tràn (m), có thể thay bằng chênh lệch cột áp lớn nhất của các két dằn quy định ở 5.4.7;

Đối với khoang cách ly và khoang trống:

Khoảng cách thẳng đứng đo từ trung điểm của l đối với sống đứng, v.v... hoặc trung điểm của S đối với sống nằm, v.v... đến đường nước ngập lớn nhất (m).

2 Chiều dày bản thành không được nhỏ hơn trị số tính theo công thức sau:

10S1           (mm)

Trong đó:

S1: Khoảng cách của nẹp gia cường hoặc chiều cao tiết diện bản thành, lấy giá trị nào lớn hơn (m).

5.4.6 Thanh giằng

Diện tích tiết diện thanh giằng đặt giữa các nẹp gia cường, sườn, sống và các sườn khỏe, v.v..., nếu có, không được nhỏ hơn trị số xác định theo công thức sau:

2,2Sbh (cm2)

Trong đó:

S: Khoảng cách của nẹp, v.v... được đỡ bởi thanh giằng (m);

b: Khoảng cách giữa trung điểm của hai nhịp kề nhau của nẹp v.v... được đỡ bởi thanh giằng (m);

h: Cột áp lớn nhất (m), được xác định tương ứng theo yêu cầu ở 5.4.4 hoặc 5.4.5.

5.4.7 Chênh lệch cột áp lớn nhất

Nếu chênh lệch cột áp lớn nhất được dùng làm cơ sở để thiết kế các két dằn thì các số liệu thủy tĩnh cho biết chênh lệch cột áp dựa trên các mức cao nhất mà nước sẽ dâng lên ở mỗi bên của cơ cấu trong khai thác phải được trình duyệt. Chênh lệch cột áp dùng khi thiết kế phải được xác định ở giới hạn thích hợp theo chênh lệch cột áp thực tế trong khai thác. Các số liệu cần thiết để vận hành ụ nằm trong giới hạn thiết kế như vậy phải được đưa vào Bản hướng dẫn vận hành.

5.4.8 Boong nóc

1 Chiều dày của tôn boong nóc phải không nhỏ hơn trị số xác định từ công thức sau hoặc 7 mm, lấy giá trị nào lớn hơn.

10S (mm)

Trong đó:

S: Khoảng cách xà boong (m).

2 Mô đun chống uốn tiết diện của xà boong nóc phải không nhỏ hơn trị số xác định từ công thức sau:

CSl2 (cm3)

Trong đó:

C: 14,5 với xà dọc nằm trong phạm vi 0,4L chiều dài giữa ụ; 5,4 đối với xà ngang và xà dọc ở mút trước và mút sau của ụ. Đối với các xà dọc khác với xà nêu ở trên, C có thể giảm dần từ 14,5 xuống 5,4;

S: Khoảng cách của xà (m);

l: Nhịp của xà (m).

3 Mô đun chống uốn tiết diện của sống ngang boong nóc phải không nhỏ hơn trị số xác định theo công thức sau:

6,1bl2 (cm3)

Trong đó:

b: Khoảng cách giữa trung điểm của hai nhịp xà kề nhau được đỡ bởi sống (m);

l: Nhịp của sống (m).

5.4.9 Boong an toàn

1 Kích thước cơ cấu của boong an toàn có kết cấu như các két phải thỏa mãn các yêu cầu ở 5.4.3, 5.4.4 và 5.4.5.

2 Kích thước cơ cấu của boong an toàn có kết cấu khác với két phải thỏa mãn các yêu cầu sau đây:

(1) Chiều dày của tôn boong phải không nhỏ hơn 6,5 mm hoặc trị số xác định theo công thức sau:

1,25 S  + 2,5 (mm)

Trong đó:

S: Khoảng cách xà (m);

h: Tải trọng boong (kN/m2).

(2) Mô đun chống uốn tiết diện của xà boong phải không nhỏ hơn trị số tính theo công thức sau:

0,43Shl2 (cm3)

Trong đó:

S: Khoảng cách xà (m);

h: Tải trọng boong (kN/m2);

l: Nhịp của xà (m).

(3) Mô đun chống uốn tiết diện của sống boong phải không nhỏ hơn trị số xác định theo công thức sau:

0,484bhl2 (cm3)

Trong đó:

b: Khoảng cách giữa trung điểm của hai nhịp kề nhau của xà được đỡ bởi sống (m);

l: Nhịp của sống (m);

h: Tải trọng boong (kN/m2).

5.4.10 Kết cấu không kín nước

Chiều dày bản thành của kết cấu không kín nước như sống giữa, sống cạnh và đà ngang đặc của pông tông và các vách không kín nước không được nhỏ hơn trị số xác định theo công thức sau:

10S1 (mm)

Trong đó:

S1: Khoảng cách nẹp (m).

5.4.11 Kết cấu đỡ đế kê dọc tâm và đế kê dọc tâm

Đế kê dọc tâm và kết cấu đỡ đế kê dọc tâm thông thường phải được thiết kế theo tải trọng như sau:

P = 0,15Q/L (kN/m)

Trong đó:

P: Tải trọng tác dụng lên đế kê dọc tâm và kết cấu đỡ đế kê dọc tâm nằm trên suốt chiều dài của ụ;

Q: Sức nâng lớn nhất của ụ (tấn).

5.4.12 Sàn

Tải trọng nhỏ nhất trên sàn ở hai đầu ụ phải bằng 5,88 kN/m2, hệ số an toàn không được nhỏ hơn 4.

5.4.13 Cầu đóng mở ụ

Tải trọng nhỏ nhất trên cầu đóng mở tại hai đầu ụ phải bằng 3,92 kN/m2, hệ số an toàn không được nhỏ hơn 4.

Chương 6

MÁY MÓC VÀ TRANG THIẾT BỊ

6.1 Máy móc

6.1.1 Máy móc

Các bình áp lực không thuộc Nhóm 3 và máy móc quan trọng như động cơ lai máy phát điện và máy phụ cần thiết cho hoạt động của ụ thông thường phải thỏa mãn các quy định có liên quan của QCVN 21: 2010/BGTVT.

6.1.2 Hệ thống đường ống

1 Hệ thống đường ống phải cố gắng thỏa mãn các quy định có liên quan của QCVN 21: 2010/BGTVT đến mức có thể.

2 Tối thiểu ụ nổi phải có hai bơm nước dằn. Hệ thống phân phối nước dằn phải được bố trí sao cho trong trường hợp hư hỏng một bơm thì bơm kia phải sẵn sàng phục vụ cho từng két dằn.

6.1.3 Thiết bị điện

1 Thiết bị điện phải được lắp đặt sao cho giảm đến mức thấp nhất sự cố do điện như chập, cháy v.v... theo quy định ở Phần 4 của QCVN 21: 2010/BGTVT.

2 Cáp điện và máy phát điện phải là loại phù hợp với các tiêu chuẩn hiện hành được Đăng kiểm công nhận và thích hợp để làm việc an toàn và hữu hiệu trong điều kiện môi trường được lắp đặt.

3 Mạch điện phải được bảo vệ chống quá tải kể cả chập mạch. Thiết bị bảo vệ phải có khả năng ngắt điện khi mạch điện bị sự cố, loại trừ được sự phát triển của hư hỏng và nguy cơ gây cháy cũng như ổn định công suất cho nguồn điện dẫn động chính, hệ chiếu sáng, thông tin liên lạc trong ụ và thiết bị báo động.

6.2 Hệ thống chỉ báo

Thiết bị đo biến dạng hoặc thiết bị được chấp nhận tương tự và thiết bị chỉ báo mực nước trong két, chiều chìm và độ chúi phải được trang bị để đảm bảo rằng hoạt động của ụ được theo dõi thích hợp.

Chương 7

PHÒNG CHÁY VÀ CHỮA CHÁY

7.1 Quy định chung

Những quy định ở Chương này chỉ áp dụng cho việc phòng và chữa cháy ụ nổi mà không áp dụng cho phòng và chữa cháy tàu nằm trên ụ. Cần phải lưu ý đến các yêu cầu có liên quan theo pháp luật nước nơi ụ được sử dụng. Theo sự thỏa thuận với Đăng kiểm, việc thỏa mãn các yêu cầu của pháp luật kể trên được coi là phù hợp với những yêu cầu ở Chương này.

7.2 Phòng cháy

7.2.1 Khu vực sinh hoạt

Các buồng ở, trạm điều khiển và buồng phục vụ phải được bố trí sao cho giảm được tối đa nguy cơ cháy. Các lầu phải được làm bằng thép hoặc vật liệu tương đương. Các hợp chất phủ boong trên boong tạo thành nóc của buồng máy phải là loại không tạo nguồn tia lửa.

7.2.2 Buồng máy

Các vách biên của buồng máy và cầu thang bên trong nằm dưới boong nóc phải bằng thép hoặc vật liệu tương đương.

7.2.3 Sơn

Trong các buồng ở, trạm điều khiển, buồng phục vụ, buồng máy v.v... không được sử dụng sơn, véc ni và các chất có Nitrôxenlulô tương tự hoặc các chất dễ cháy khác.

7.3 Chữa cháy

7.3.1 Hệ thống chữa cháy

Các bơm chữa cháy, đường ống đi kèm và hệ thống chữa cháy chính phải được thiết kế sao cho duy trì được áp suất tối thiểu để tạo được tia nước xa ít nhất là 12 mét qua các vòi phun kề cận có kích thước theo yêu cầu ở 7.3.2. Hệ thống chữa cháy chính phải được đặt ở mỗi bên thành ụ. Hai hệ thống cấp nước riêng biệt phải được đặt để phục vụ cho hệ thống chữa cháy chính. Ít nhất một hệ thống cấp nước phải được lấy từ bờ hoặc phải được lấy từ bơm dự phòng có nguồn cấp độc lập đặt trong ụ.

7.3.2 Họng chữa cháy, ống mềm và vòi phun

1 Số lượng và vị trí của họng chữa cháy phải sao cho ít nhất hai dòng nước không bắt nguồn từ cùng một họng, mỗi dòng nước phải phun ra từ một đoạn ống mềm riêng có thể đưa tới bất kỳ phần nào của ụ, trừ két nước dằn ở bất kỳ trạng thái làm việc nào.

2 Ở các buồng có đặt máy có tổng công suất từ 735,5 kW trở lên, phải đặt hai họng chữa cháy. Với các buồng đặt máy có tổng công suất nhỏ hơn 735,5 kW, có thể chấp nhận sử dụng một họng chữa cháy. Nếu ở một trong hai trường hợp nêu trên, việc chữa cháy trong một khoang nhỏ không thể thực hiện được do hạn chế về không gian thì họng chữa cháy theo yêu cầu có thể đặt ở ngoài và kề với lối vào khoang.

3 Các ống mềm chữa cháy phải có chiều dài đủ để đưa nước đến bất kỳ khoang nào trong số các khoang mà theo quy định chúng phải phục vụ. Các ống mềm phải có chiều dài không quá 18 mét kèm theo miệng phun có đường kính bằng hoặc lớn hơn 12 mm.

7.3.3 Đầu nối bờ theo mẫu Quốc tế

Nên lắp đặt đầu nối bờ Quốc tế trên boong nóc của ụ nổi như quy định ở Chương 22, Phần 5 QCVN 21: 2010/BGTVT để cung cấp nước cho các bình chữa cháy của tàu đang nằm trên ụ thông qua các bơm của ụ nổi.

7.3.4 Bình chữa cháy di động

1 Các bình chữa cháy di động phải được đặt ở trong ụ nổi, những nơi có nguy cơ cháy. Trong khu vực sinh hoạt, các bình chữa cháy di động phải được đặt sao cho có thể tiếp cận và lấy được ít nhất một bình từ bất kỳ chỗ nào của khu vực sinh hoạt. Tống số bình chữa cháy theo yêu cầu trong khu vực sinh hoạt phụ thuộc vào dung lượng của bình và cách bố trí.

2 Các bình chữa cháy di động phải được đặt trong buồng máy sao cho càng gần với các động cơ điện, bảng điện v.v... phục vụ cho các bơm, tời quấn dây, v.v... càng tốt. Số lượng và vị trí của bình phụ thuộc vào dung lượng và cách bố trí bình chữa cháy trong khoang.

7.3.5 Hệ thống chữa cháy bằng khí ngạt

Nếu đặt hệ thống phun khí vào buồng máy để phục vụ cho mục đích chữa cháy thì các ống dẫn khí phải có van điều khiển hoặc van đặt ở nơi dễ tiếp cận và không bị vô hiệu hóa do cháy. Phải có biện pháp thích hợp để ngăn chặn sự xâm nhập ngẫu nhiên của khí vào các khoang khác.

III QUY ĐỊNH VỀ QUẢN LÝ

1.1 Quy định chung

Nếu thỏa mãn Quy chuẩn này, ụ sẽ được thêm dấu hiệu bổ sung “Ụ nổi” vào trong dấu hiệu phân cấp như đã được định nghĩa trong Chương 2 Phần 1A QCVN 21: 2010/BGTVT.

1.2 Quy định về giám sát kỹ thuật

Ụ nổi phải được kiểm tra với nội dung phù hợp với Chương 2 Mục II của Quy chuẩn này.

1.3 Chứng nhận

1.3.1 Giấy chứng nhận

Nếu thỏa mãn yêu cầu của Quy chuẩn này thì ụ nổi sẽ được cấp Giấy chứng nhận thẩm định thiết kể, Giấy chứng nhận phân cấp ụ nổi và Giấy chứng nhận an toàn ụ nổi tùy vào yêu cầu cụ thể.

1.3.2 Thủ tục chứng nhận

Thủ tục cấp các Giấy chứng nhận được thực hiện theo Thông tư số 32/2011/TT-BGTVT. Mẫu Giấy chứng nhận thẩm định thiết kế và Giấy chứng nhận phân cấp ụ nổi được thực hiện theo Phụ lục A, B và C của Quy chuẩn này.

IV TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN

1.1 Trách nhiệm của các chủ ụ, công ty khai thác ụ, cơ sở thiết kế, chế tạo mới, hoán cải, phục hồi và sửa chữa ụ nổi

1.1.1 Các chủ ụ, công ty khai thác ụ

1 Thực hiện đầy đủ các quy định nêu trong Quy chuẩn này khi ụ được đóng mới, hoán cải, phục hồi, khai thác nhằm đảm bảo và duy trì tình trạng kỹ thuật của ụ.

1.1.2 Các cơ sở thiết kế

1 Thiết kế ụ nổi thỏa mãn các quy định của Quy chuẩn này.

2 Cung cấp đầy đủ khối lượng hồ sơ thiết kế theo yêu cầu và trình thẩm định hồ sơ thiết kế theo quy định của Quy chuẩn này.

1.1.3 Các cơ sở chế tạo mới, hoán cải, phục hồi, sửa chữa ụ nổi

1 Phải có đủ năng lực, bao gồm cả trang thiết bị, cơ sở vật chất và nhân lực có trình độ chuyên môn đáp ứng nhu cầu chế tạo mới, hoán cải, phục hồi, sửa chữa ụ nổi.

2 Phải đảm bảo tiêu chuẩn chất lượng, an toàn kỹ thuật khi chế tạo mới, hoán cải, phục hồi, sửa chữa ụ nổi và tuân thủ thiết kế đã được thẩm định.

3 Chịu sự kiểm tra giám sát của Đăng kiểm Việt Nam về chất lượng, an toàn kỹ thuật của ụ nổi.

1.2 Trách nhiệm của Cục Đăng kiểm Việt Nam

1.2.1 Thẩm định thiết kế, giám sát

Bố trí các đăng kiểm viên có năng lực, đủ tiêu chuẩn để thực hiện thẩm định thiết kế, giám sát trong chế tạo mới, hoán cải, phục hồi, sửa chữa và khai thác ụ nổi phù hợp với các yêu cầu kỹ thuật nêu trong Quy chuẩn này.

1.2.2 Hướng dẫn thực hiện/ áp dụng

Hướng dẫn thực hiện các quy định của Quy chuẩn này đối với các chủ ụ, công ty khai thác ụ, cơ sở thiết kế, chế tạo mới, hoán cải, phục hồi và sửa chữa ụ nổi, các đơn vị đăng kiểm thuộc hệ thống Đăng kiểm Việt Nam trong phạm vi cả nước.

1.2.3 Rà soát và cập nhật Quy chuẩn

Căn cứ yêu cầu thực tế, Cục Đăng kiểm Việt Nam có trách nhiệm báo cáo và kiến nghị Bộ Giao thông vận tải sửa đổi, bổ sung Quy chuẩn này theo định kỳ hàng năm.

1.3 Kiểm tra thực hiện của Bộ Giao thông vận tải

Bộ Giao thông vận tải (Vụ Khoa học - Công nghệ) có trách nhiệm định kỳ hoặc đột xuất kiểm tra việc tuân thủ Quy chuẩn này của các đơn vị có hoạt động liên quan.

V TỔ CHỨC THỰC HIỆN

1.1 Cục Đăng Kiểm Việt Nam tổ chức hệ thống kiểm tra, giám sát kỹ thuật, phân cấp và đăng ký kỹ thuật cho ụ nổi. Tổ chức in ấn, phổ biến Quy chuẩn này cho các tổ chức và cá nhân có liên quan thực hiện/áp dụng.

1.2 Trong trường hợp có sự khác nhau giữa quy định của Quy chuẩn này với quy định của Quy phạm, Tiêu chuẩn và Quy chuẩn kỹ thuật khác liên quan đến ụ nổi thì áp dụng quy định của Quy chuẩn này.

1.3 Trong trường hợp các tài liệu được viện dẫn trong Quy chuẩn này được sửa đổi, bổ sung hoặc thay thế thì thực hiện theo nội dung đã được sửa đổi, bổ sung hoặc thay thế có hiệu lực của tài liệu đó.

1.4 Quy chuẩn này cũng như các sửa đổi áp dụng cho các ụ nổi được đóng mới vào hoặc sau ngày Quy chuẩn này có hiệu lực.



PHỤ LỤC A

MẪU GIẤY CHỨNG NHẬN THẨM ĐỊNH THIẾT KẾ Ụ NỔI

Số:

CỤC ĐĂNG KIỂM VIỆT NAM



GIẤY CHỨNG NHẬN

THẨM ĐỊNH THIẾT KẾ Ụ NỔI



CỤC ĐĂNG KIỂM VIỆT NAM CHỨNG NHẬN:



Tên/ Ký hiệu thiết kế: ................................. /....................................................................................

Loại thiết kế: ....................................................................................................................................

Vật liệu thân ụ: ................................................................................................................................

Chiều dài (L): ............................................ (m); Sức nâng (Q): .............................................(t)

Chiều rộng (B): .......................................... (m); Mạn khô đến boong nóc: ............................(m)

Chiều cao (D): ............................................ (m); Mạn khô đến booong pông tông:.................(m)

Tổng dung tích (GT): .......................................................................................................................

Ký hiệu cấp: ....................................................................................................................................

Nơi sử dụnng: ..................................................................................................................................

Số thẩm định: ...................................................................................................................................

Công văn thẩm định số: ............................. Ngày: ...........................................................................

Cơ sở thiết kế: .................................................................................................................................

Chủ sử dụng thiết kế:......................................................................................................................

Nơi đóng: ..........................................................................................................................................

Đơn vị giám sát: ............................................................................................................................

Những lưu ý: ....................................................................................................................................

Cấp tại: .............. Ngày: ........................................

CỤC ĐĂNG KIỂM VIỆT NAM









NƠI NHẬN:

- Đơn vị thiết kế             01

- Đơn vị giám sát           01

- Lưu Cục ĐKVN            01

- Lưu nơi duuyệt            01



PHỤ LỤC B

MẪU GIẤY CHỨNG NHẬN THẨM ĐỊNH THIẾT KẾ Ụ NỔI

Số:…………………..

No.

CỤC ĐĂNG KIỂM VIỆT NAM

VIETNAM REGISTER



GIẤY CHỨNG NHẬN CẤP Ụ NỔI

CLLASSIFICAATION CEERTIFICAATE FOR FLOATINNG DOCK

Cấp theo Quy chuẩn kỹ thuật Quốc gia -Phân cấp và đóng mới ụ nổi của Việt Nam

Issued under the provisions of the Natiional Technical Regulation onn Classification and Construction of Floating dock of VIETNAM

Tên ụ nổi:………………………………………..

Name of Floating Dock

Số phân cấp:………………………………….

Class Number

Kiểu ụ:……………………………………………

Type off Floating Dock

Chiều dài: ……………………………..…(m)

Length

Tổng dung tích:…………………………………

Gross Tonnage

Chiều rộng: ………………………………(m)

Breadth

Sức nâng của ụ:……..……………………(tấn)

Lifting Capacity: ……………………...(tonnes)

Chiều cao:………………………………..(m)

Depth

Mạn khô đến boong nóc:………………..…(m)

Freeboaard to Top Deck

Mạn khô đến boong pông tông:………….(m)

Freeboard to Pontoon Deck

Vật liệu vỏ ụ:

Materiaal of Hull

Năm và nơi đóng:……………………………………………………………………………………

Year annd Place of Build

Chủ ụ:………………………………………………………………………………………………..

Owner

Căn cứ kết quả kiểm tra đã tiến hành, chứng nhận rằng ụ nổi này và các trangg thiết bị của ụ thỏa mãn các yêu cầu của Quy chuẩn kỹ thuật Quốc gia - Phân cấp và đóng mới ụ nổi, do đó ụ được nhận cấp/ phục hồi cấp (*) với ký hiệu dưới đây:

This is to certify that aas a result of thhe survey performed the Floating Dock, its equipment andd arrangmentss are found be in ompliance with the requirements of National Technical Regulation on Classification and Construction of Floating dock, based on which class with the following notation is assigneed/renewed(*) to the Floating Dock:

Các hạn chế thường xuyên:

Permannent restrictionss

Các đặc tính khác:

Other characteristics

Giấy chứng nhận có hiệu lực đến ngày ………………………………………….với điều kiện phải có xác nhận trung gian phù hợp với Quy chuẩn

This Ceertificate is validd until…………………………………………… Subject nhiệt độ intermediate confirmation in accordance with thee Regulation

Cấp tại…………………………………..Ngày…………………..

Issued at…………………………………Date…………….……





CỤC ĐĂNG KIỂM VIỆT NAM

VIETNAM REGISTER





___________________________________

(*) Gạch bỏ khi không thhích hợp

Delete as appropriate



XÁC NHẬN CẤP Ụ NỔI TRUNG GIAN LẦN THỨ NHẤT

FIRST INTERMEDIATE CONFIRMATION OF THE CLASS

Căn cứ kết quả kiểm tra đã tiến hành, cấp ụ nổi được xác nhận.

On the basis of the survey performed, the class is confirmed

Nơi kiểm tra: ...........................................................................

Place

Ngày: ......................................................................................

Date

CỤC ĐĂNG KIỂM VIỆT NAM (VR)



XÁC NHẬN CẤP Ụ NỔI TRUNG GIAN LẦN THỨ HAI

SECOND INTERMEDIATE CONFIRMATION OF THE CLASS

Căn cứ kết quả kiểm tra đã tiến hành, cấp ụ nổi được xác nhận.

On the basis of the survey performed, the class is confirmed

Nơi kiểm tra: ...........................................................................

Place

Ngày: ......................................................................................

Date

CỤC ĐĂNG KIỂM VIỆT NAM (VR)



XÁC NHẬN CẤP Ụ NỔI TRUNG GIAN LẦN THỨ BA

THIRD INTERMEDIATE CONFIRMATION OF THE CLASS

Căn cứ kết quả kiểm tra đã tiến hành, cấp ụ nổi được xác nhận.

On the basis of the survey performed, the class is confirmed

Nơi kiểm tra: ...........................................................................

Place

Ngày: ......................................................................................

Date

CỤC ĐĂNG KIỂM VIỆT NAM (VR)



XÁC NHẬN CẤP Ụ NỔI TRUNG GIAN LẦN THỨ TƯ

FOURTH INTERMEDIATE CONFIRMATION OF THE CLASS

Căn cứ kết quả kiểm tra đã tiến hành, cấp ụ nổi được xác nhận.

On the basis of the survey performed, the class is confirmed

Nơi kiểm tra: ...........................................................................

Place

Ngày: ......................................................................................

Date

CỤC ĐĂNG KIỂM VIỆT NAM (VR)



GIA HẠN CẤP Ụ NỔI

EXTENSION OF THE CLASS

Căn cứ kết quả kiểm tra đã tiến hành, thời hạn của GCN cấp ụ nổi được kéo dài tới:

On the basis of the survey performed, the validity of the class is extended till:

Nơi kiểm tra: ..................................................

Place

Ngày: ......................................................................................

Date

CỤC ĐĂNG KIỂM VIỆT NAM (VR)



NHỮNG LƯU Ý VÀ HẠN CHẾ TẠM THỜI

TEMPORARY RESTRICTIONS AND REMARKS





Chú ý: Giấy chứng nhận này mất hiệu lực trong các trường hợp sau: Giấy chứng nhận hết hạn; Sau tai nạn mà ụ không báo kiểm tra; Khi vi phạm vùng hoạt động hoặc chất tải quá sức nâng của ụ; Khi tàu không tuân theo các yêu cầu hoặc hướng dẫn của Cục Đăng kiểm Việt Nam.

Notes: The Certificate shall cease to be valid in the following cases: After the expiry of terms; After an accident, unless it is submitted to a survey; If violating the specified area of navigation or loading the dock exceeding the dock's lifting capacity; If requirements or instructions of Vietnam Register have not been complied with.



PHỤ LỤC C

MẪU GIẤY CHỨNG NHẬN AN TOÀN KỸ THUẬT Ụ NỔI



CỤC ĐĂNG KIỂM VIỆT NAM
VIETNAM REGISTER

GIẤY CHỨNG NHẬN AN TOÀN KỸ THUẬT Ụ NỔI

SAFEETY TECCHNICAL CERTIFICATE FOR FLOAATING DOCK



Tên ụ nổi:---------------------------------------------------------- Số phân cấp:-------------------------------------------------------

Name of Floating Dock                                         Class Number

Kiểu ụ:-------------------------------------------------------------- Tổng dung tích:----------------------------------------------------

Type of Floating Dock                                          Gross Tonnnage

Vật liệu vỏ ụ:                                                       Sức nâng của ụ:………………………(tấn)

Material of Hull                                                    Lifting Capacity……………………(tonnes)

Năm và nơi đóng---------------------------------------------------------------------------------------------------------------------------

Year annd Place of Build

Chủ ụ:

Owner

_________________________________________________________________________

GIẤY CHỨNG NHẬN NÀY ĐƯỢC CẤP THEO NHỮNG VĂN BẢN DƯỚI ĐÂY

HIS CERTIFFICATE IS ISSUED CCORDING TO THE FOLLOWINNG DOCUMMENTS

Giấy chứng nhận cấp ụ nổi số:--------------------------------------------------------------------------------------

Classification Certificate for Floating Dock No.

Biên bản kiểm tra số:----------------------------------------------------------------------------------------------------

Survey Reports No.

Chứng nhận rằnng ụ nổi nêu trong Giấy chứng nhận này có trạng thái kỹ thuật hoàn toàn đảm bảo hoạt động an toàn trong vùng nước sau đây:

On the confirmation that the Floating Dock mentioned in this Certificate has been in good technical condition for working in the following water region:

----------------------------------------------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------------------------------------------------------

Giấy chứng nhận này có hiệu lực đến ngày ------------------------------------------------------------------------------------

This Ceertificate is validd until

Cấp tại……………………………..Ngày……………….

Issued at…………………………….Date………………..



CỤC ĐĂNG KIỂM VIỆT NAM
VIETNNAM REGISSTER



-----------------------------------

Chú ý: Giấy chứng nhận này mất hiệu lực trong các trường hợp sau: Giấy chứng nhận hết hạn; sau tai nạn mà ụ nổi không báo kiểm tra; khi vi phạm vùng hoạt động hoặc chất tải quá sức nâng của ụ không tuân theo các yêu cầu hoặc hướng dẫn của Cục Đăng kiểm Việt Nam.

Note: The Certificate shall cease to be vallid in the following cases: after the expiry of terms; after an accident, unless it is submitted to a survey; If violating the speciffied area of navigation or loading thhe dock exceeding the dock's lifting capacity; if requirrements or instructions of Vietnam Register have not been complied with.



QCVN 56 2013/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ PHÂN CẤP VÀ ĐÓNG TÀU LÀM BẰNG CHẤT DẺO CỐT SỢI THỦY TINH

Nattonal Technical Regulation on Classification and Construction of Ships of Fibreglass Reinforced Plastics

Lời nói đầu

Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu chất dẻo cốt sợi thủy tinh QCVN 56: 2013/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 06/2013/TT-BGTVT ngày 02 tháng 05 năm 2013.

QCVN 56: 2013/BGTVT được xây dựng trên cơ sở Tiêu chuẩn quốc gia "Quy phạm kiểm tra và chế tạo các tàu làm bằng chất dẻo cốt sợi thủy tinh" có ký hiệu TCVN 6282: 2003.



BỘ GIAO THÔNG VẬN TẢI
-------

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
---------------

Số....... /2012/TT-BGTVT

Hà Nội, ngày… tháng… năm 2013



THÔNG TƯ BAN HÀNH

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ



QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ PHÂN CẤP VÀ ĐÓNG TÀU LÀM BẰNG CHẤT DẺO CỐT SỢI THỦY TINH

National Technical Regulation on Classification and Constructions of Ships of Fibreglass Reinforced Plastics



MỤC LỤC

I QUY ĐỊNH CHUNG .......................................................................................................

1.1 Phạm vi điều chỉnh và đối tượng áp dụng .......................................................

1.2 Tài liệu viện dẫn và giải thích từ ngữ ..............................................................

II QUY ĐỊNH KỸ THUẬT .................................................................................................

Chương 1 Quy định chung ........................................................................................

1.1 Quy định chung ...............................................................................................

1.2 Những quy định chung về thiết kế tàu ............................................................

Chương 2 Kiểm tra phân cấp ....................................................................................

2.1 Quy định chung ................................................................................................

2.2 Kiểm tra phân cấp trong quá trình đóng mới ..................................................

2.3 Kiểm tra phân cấp không có sự giám sát trong quá trình đóng mới ..............

Chương 3 Xưởng chế tạo ..........................................................................................

3.1 Quy định chung ...............................................................................................

3.2 Phân xưởng dát ...............................................................................................

3.3 Kho nguyên liệu ...............................................................................................

Chương 4 Vật liệu chế tạo thân tàu ..........................................................................

4.1 Quy định chung ...............................................................................................

4.2 Chứng nhận ....................................................................................................

4.3 Nguyên liệu, v.v… ............................................................................................

4.4 FRP ..................................................................................................................

Chương 5 Tạo hình ......................................................................................................

5.1 Quy định chung ................................................................................................

5.2 Tạo hình bằng phương pháp thủ công ............................................................

5.3 Tạo hình bằng phương pháp phun..................................................................

5.4 Tạo hình kết cấu nhiều lớp ..............................................................................

5.5 Gắn và ghép ....................................................................................................

5.6 Liên kết ghép ...................................................................................................

Chương 6 Độ bền dọc .................................................................................................

6.1 Độ bền dọc......................................................................................................

Chương 7 Lớp vỏ.........................................................................................................

7.1 Quy định chung................................................................................................

7.2 Lớp vỏ giữa đáy...............................................................................................

7.3 Lớp vỏ bao ở đoạn giữa tàu ............................................................................

7.4 Lớp vỏ bao ở các đoạn mút............................................................................

7.5 Lớp vỏ bao mạn của thượng tầng ...................................................................

7.6 Gia cường cục bộ lớp vỏ bao ..........................................................................

Chương 8 Boong .........................................................................................................

8.1 Quy định chung................................................................................................

8.2 Chiều dày tối thiểu của boong .........................................................................

8.3 Gia cường cục bộ boong .................................................................................

Chương 9 Sườn ...........................................................................................................

9.1 Quy định chung................................................................................................

9.2 Kết cấu .............................................................................................................

9.3 Khoảng cách sườn ..........................................................................................

9.4 Sườn ................................................................................................................

Chương 10 Kết cấu đáy ................................................................................................

10.1 Quy định chung................................................................................................

10.2 Sống chính .......................................................................................................

10.3 Sống phụ..........................................................................................................

10.4 Đà ngang đáy..................................................................................................

10.5 Dầm dọc đáy....................................................................................................

10.6 Đáy đôi .............................................................................................................

10.7 Kết cấu của đoạn đáy gia cường mũi tàu .......................................................

10.8 Kết cấu kiểu mũ ...............................................................................................

Chương 11 Xà boong ....................................................................................................

11.1 Xà boong.........................................................................................................

Chương 12 Sống dọc dưới boong và cột ...................................................................

12.1 Sống dọc dưới boong ......................................................................................

12.2 Cột ...................................................................................................................

Chương 13 Vách kín nước...........................................................................................

13.1 Vị trí vách kín nước.........................................................................................

13.2 Kết cấu của vách kín nước ..............................................................................

Chương 14 Két sâu ........................................................................................................

14.1 Quy định chung ................................................................................................

14.2 Các lớp của tấm vách két sâu .........................................................................

14.3 Những quy định đối với két sâu .......................................................................

Chương 15 Buồng máy .................................................................................................

15.1 Quy định chung ................................................................................................

15.2 Kết cấu dưới máy chính..................................................................................

Chương 16 Thượng tầng và lầu ....................................................................................

16.1 Quy định chung ................................................................................................

16.2 Kết cấu, v.v…...................................................................................................

Chương 17 Miệng khoang, miệng buồng máy và các miệng khoét khác ở boong ……..

17.1 Quy định chung ................................................................................................

17.2 Miệng khoang ..................................................................................................

17.3 Miệng buồng máy ............................................................................................

17.4 Lỗ khoét ở chòi boong và ở các boong khác ..................................................

Chương 18 Mạn chắn sóng, lan can, hệ thống thoát nước, lỗ khoét ở mạn, lỗ thông gió và cầu boong

18.1 Quy định chung ................................................................................................

Chương 19 Hệ thống máy tàu ......................................................................................

19.1 Quy định chung ................................................................................................

19.2 Lắp đặt máy chính, két dầu đốt và nối đất......................................................

III QUY ĐỊNH VỀ QUẢN LÝ ............................................................................................

1.1 Quy định chung ................................................................................................

1.2 Quy định về giám sát kỹ thuật .........................................................................

1.3 Chứng nhận .....................................................................................................

IV TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN ......................................................

1.1 Trách nhiệm của các chủ tàu, công ty khai thác tàu, cơ sở thiết kế, chế tạo mới, hoán cải, phục hồi và sửa chữa tàu .................................................

1.2 Trách nhiệm của Cục Đăng kiểm Việt Nam ....................................................

1.3 Kiểm tra thực hiện của Bộ Giao thông vận tải................................................

V TỔ CHỨC THỰC HIỆN .................................................................................................



QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ PHÂN CẤP VÀ ĐÓNG TÀU LÀM BẰNG CHẤT DẺO CỐT SỢI THỦY TINH

National Technical Regulation on Classification and Constructions of Ships of Fibreglass Reinforced Plastics

I QUY ĐỊNH CHUNG

1.1 Phạm vi điều chỉnh và đối tượng áp dụng

1.1.1 Phạm vi điều chỉnh

1 Quy chuẩn kỹ thuật quốc gia này (sau đây gọi tắt là "Quy chuẩn") áp dụng cho tàu làm bằng vật liệu chất dẻo cốt sợi thủy tinh (sau đây được viết tắt là "tàu FRP") được Cục Đăng kiểm Việt Nam kiểm tra và phân cấp.

2 Các yêu cầu liên quan trong QCVN 21: 2010/BGTVT "Quy chuẩn kỹ thuật quốc gia - Quy phạm phân cấp và đóng tàu biển vỏ thép" được áp dụng cho tàu FRP, trừ khi có quy định khác trong Quy chuẩn này.

3 Những quy định của Quy chuẩn này được áp dụng cho tàu FRP có vùng hoạt động không hạn chế, trừ tàu dầu, có chiều dài nhỏ hơn 35 mét, có hình dạng và tỷ lệ kích thước thông dụng.

4 Kết cấu thân tàu, trang thiết bị và các trị số tính toán của các cơ cấu thân tàu FRP có vùng hoạt động hạn chế có thể được thay đổi thích hợp tùy theo điều kiện khai thác.

5 Những quy định của Quy chuẩn này được áp dụng cho tàu FRP tạo hình theo phương pháp thủ công hoặc phương pháp phun ép, dùng nhựa polyeste không bão hòa và cốt bằng sợi thủy tinh. Những tàu gỗ chỉ được bọc bằng FRP hoặc những tàu có kết cấu tương tự sẽ không được coi là tàu FRP.

6 Với những tàu FRP có hình dạng hoặc tỷ lệ kích thước không thông dụng, tàu FRP dùng để chuyên chở những hàng hóa đặc biệt, hoặc tàu FRP được tạo hình theo phương pháp hoặc bằng vật liệu khác với quy định ở -5 trên, thì kết cấu thân tàu, trang thiết bị, việc bố trí và kích thước phải được Đăng kiểm xem xét riêng trong từng trường hợp cụ thể.

1.1.2 Đối tượng áp dụng

Quy chuẩn này áp dụng đối với các tổ chức và cá nhân có hoạt động liên quan đến tàu FRP thuộc phạm vi điều chỉnh nêu tại 1.1.1 là Cục Đăng kiểm Việt Nam (sau đây trong Quy chuẩn này viết tắt là "Đăng kiểm"); các chủ tàu; cơ sở thiết kế, đóng mới, hoán cải, phục hồi, sửa chữa và khai thác tàu FRP.

1.2 Tài liệu viện dẫn và giải thích từ ngữ

1.2.1 Các tài liệu viện dẫn

1 QCVN 21: 2010/BGTVT: Quy chuẩn kỹ thuật quốc gia - Quy phạm phân cấp và đóng tàu biển vỏ thép, ban hành theo Thông tư số 12/2010/TT-BGTVT ngày 21/04/2010 của Bộ Giao thông vận tải.

2 QCVN 23: 2010/BGTVT: Quy chuẩn kỹ thuật quốc gia - Quy phạm thiết bị nâng hàng tàu biển ban hành theo Thông tư số 11/2010/TT-BGTVT ngày 20/04/2010 của Bộ Giao thông vận tải.

3 Thông tư 032/2011/TT-BGTVT: Thông tư Sửa đổi, bổ sung một số điều của Quy định về đăng kiểm tàu biển Việt Nam ngày 19/04/2011 ban hành kèm theo Quyết định số 51/2005/QĐ-BGTVT ngày 12/10/2005 của Bộ Giao thông vận tải.

1.2.2 Giải thích từ ngữ

1 Định nghĩa chung

Các định nghĩa và giải thích liên quan đến các thuật ngữ chung được nêu ở Phần 1A, Mục II của QCVN 21: 2010/BGTVT. Ngoài ra trong Quy phạm này sử dụng thêm các định nghĩa và giải thích dưới đây.

2 Chiều dài của tàu

Chiều dài tàu (L) là khoảng cách tính bằng mét, đo trên đường nước chở hàng thiết kế lớn nhất quy định ở 2.2-7(2), từ cạnh trước của sống mũi đến cạnh sau của trụ lái nếu tàu FRP có trụ lái hoặc đến đường tâm của trục bánh lái nếu tàu FRP không có trụ lái. Tuy nhiên, nếu tàu FRP có đuôi tuần dương thì L được định nghĩa như ở trên hoặc bằng 96% chiều dài toàn bộ đo theo đường nước chở hàng thiết kế lớn nhất, lấy trị số nào lớn hơn.

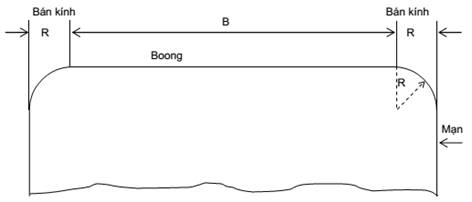

3 Chiều rộng của tàu

Chiều rộng của tàu (B) là khoảng cách nằm ngang tính bằng mét, giữa các mặt ngoài của lớp vỏ đo ở mặt trên của lớp boong trên ở mạn, tại phần rộng nhất của thân tàu.

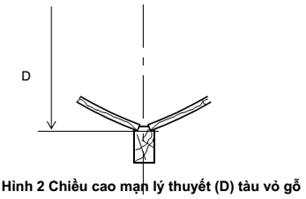

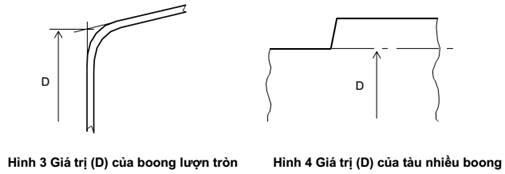

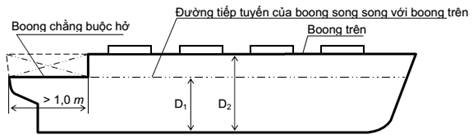

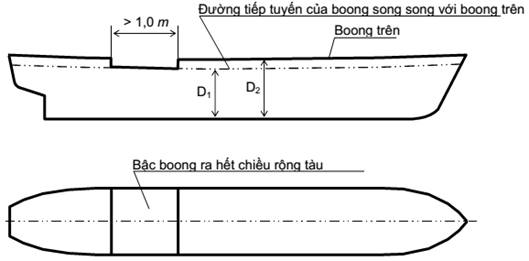

4 Chiều cao mạn của tàu

Chiều cao mạn của tàu (D) là khoảng cách thẳng đứng tính bằng mét, từ mặt dưới của lớp đáy hoặc từ giao tuyến của mặt dưới của lớp đáy với mặt phẳng dọc tâm của tàu (sau đây gọi là “điểm chân của D”) đến mặt trên của lớp boong trên, đo ở mạn, tại trung điểm của L.

5 Phần giữa tàu

Phần giữa tàu là phần thuộc 0,4L ở giữa tàu, nếu không có quy định nào khác.

6 Các phần mút tàu

Các phần mút tàu tương ứng là các phần thuộc 0,1L tính từ mỗi mút tàu.

7 Đường nước chở hàng và đường nước chở hàng thiết kế lớn nhất

(1) Đường nước chở hàng là đường nước ứng với mỗi trị số mạn khô quy định ở Phần 11, Mục II của QCVN 21: 2010/BGTVT;

(2) Đường nước chở hàng thiết kế lớn nhất là đường nước ứng với trạng thái toàn tải.

8 Chiều chìm chở hàng và chiều chìm chở hàng thiết kế cao nhất

(1) Chiều chìm chở hàng là khoảng cách thẳng đứng tính bằng mét, đo từ mặt trên của ky đáy đến đường nước chở hàng;

(2) Chiều chìm chở hàng thiết kế cao nhất (d) là khoảng cách thẳng đứng tính bằng mét, đo từ mặt trên của ky đáy đến đường nước chở hàng thiết kế lớn nhất tại điểm giữa của L.

9 Boong mạn khô

Boong mạn khô được lấy theo định nghĩa 1.2.1-25 Phần 11, Mục II của QCVN 21:2010/BGTVT.

10 Boong tính toán

Boong tính toán ở một phần của chiều dài tàu là boong trên cùng ở phần đó mà lớp vỏ được đưa lên tới. Tuy nhiên, ở vùng thượng tầng, trừ thượng tầng hở không tham gia vào độ bền dọc, thì boong tính toán là boong ở ngay dưới boong thượng tầng.

11 Cốt sợi thủy tinh

Cốt sợi thủy tinh là những tấm sợi thủy tinh băm (sau đây gọi là “tấm sợi băm”), những tấm vải sợi thủy tinh thô (sau đây gọi là “vải sợi thô”) và sợi thủy tinh thô (sau đây gọi là “sợi thô”) dùng làm cốt cho FRP được chế tạo từ các sợi dài.

12 Nhựa

Nhựa là nhựa polyeste lỏng không bão hòa dùng để dát và tạo vỏ.

13 Tỷ lệ pha trộn

Tỷ lệ pha trộn là tỷ số trọng lượng chất làm cứng và chất xúc tác trên trọng lượng của nhựa.

14 Dát

Dát là công nghệ đặt liên tiếp các cốt sợi thủy tinh tẩm nhựa trước khi xử lí hoặc trước khi dát lớp bảo dưỡng.

15 Liên kết

Liên kết là công nghệ nối FRP đã được bảo dưỡng sơ bộ với các cơ cấu khác bằng FRP, gỗ, bọt nhựa cứng v.v... bằng cách tẩm cốt sợi thủy tinh với nhựa.

16 Tạo hình

Tạo hình là công nghệ chế tạo sản phẩm FRP có hình dáng, độ bền v.v... xác định bằng cách dát hoặc liên kết.

17 Kết cấu một lớp

Kết cấu một lớp là kết cấu gồm một tấm FRP được tạo hình bằng cốt sợi thủy tinh và nhựa.

18 Kết cấu nhiều lớp

Kết cấu nhiều lớp là kết cấu gồm những lớp FRP ghép vào cả hai mặt của vật liệu lõi như bọt nhựa cứng, nhựa, gỗ (kể cả gỗ dán) v.v...

19 Tạo hình bằng phương pháp thủ công

Tạo hình bằng phương pháp thủ công là phương pháp tẩm nhựa vào cốt sợi thủy tinh bằng thủ công.

20 Tạo hình bằng phương pháp phun

Tạo hình bằng phương pháp phun là phương pháp tạo hình bằng cách dùng các thiết bị phun, phun liên tiếp nhựa vào cốt sợi thủy tinh.

21 Tàu trong giai đoạn đầu của quá trình đóng mới

(1) Tàu trong giai đoạn đầu của quá trình đóng mới là tàu mà:

(a) Kết cấu được hình thành đã có thể nhận dạng được con tàu; và

(b) Việc lắp đặt con tàu đó đã bắt đầu được ít nhất 50 tấn hoặc 1% khối lượng dự tính của tất cả các vật liệu kết cấu, lấy giá trị nào nhỏ hơn.

22 Hoán cải lớn

(1) Hoán cải lớn là việc làm cho một tàu hiện có:

(a) Thay đổi các kích thước chính của tàu hoặc khả năng chuyên chở của tàu;

(b) Thay đổi loại/công dụng tàu;

(c) Nâng cấp tàu.

II QUY ĐỊNH KỸ THUẬT

Chương 1

QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.1 Thay thế tương đương

Kết cấu thân tàu FRP, trang thiết bị, bố trí và kích thước cơ cấu khác so với những quy định ở Quy chuẩn này có thể được Đăng kiểm chấp nhận với điều kiện chứng minh được rằng kết cấu tàu FRP, trang thiết bị, bố trí và kích thước cơ cấu ấy tương đương với những yêu cầu ở Quy chuẩn này.

1.2 Những quy định chung về thiết kế tàu

1.2.1 Kết cấu và trang thiết bị

Sống đuôi, bánh lái, máy lái, cột và trang thiết bị phải phù hợp với quy định ở các Phần tương ứng của QCVN 21: 2010/BGTVT.

1.2.2 Ổn định, mạn khô

Ổn định, mạn khô của tàu FRP được lấy theo Phần 10 và 11, Mục II của QCVN 21:2010/BGTVT.

1.2.3 Tàu khách

Ngoài những yêu cầu của Quy chuẩn này, kết cấu thân tàu, trang thiết bị, việc bố trí và kích thước các cơ cấu của tàu khách phải được xem xét riêng theo đặc điểm thiết kế thỏa mãn Phần 8F, Mục II của QCVN 21: 2010/BGTVT.

1.2.4 Kích thước kết cấu

1 Kích thước các cơ cấu thân tàu quy định trong Quy chuẩn này được áp dụng cho các tàu FRP tạo hình bằng cốt sợi thủy tinh bao gồm tấm sợi băm và vải sợi thô và tạo hình bằng FRP có độ bền quy định ở từ (1) đến (4) sau đây, nhưng không kể lớp nhựa phủ:

(1) Độ bền kéo: 98 N / mm2

(2) Mô đun đàn hồi kéo: 6,86.103 N / mm2

(3) Độ bền uốn: 150 N / mm2

(4) Mô đun đàn hồi uốn: 6,86.103 N / mm2

2 Với kết cấu vỏ một lớp, kích thước các cơ cấu quy định trong Quy chuẩn này có thể được thay đổi bằng cách nhân với hệ số cho ở (1) và (2) sau đây nếu được tạo hình bằng FRP có độ bền lớn hơn quy định ở -1 trên.

(1) Đối với chiều dày, hệ số được tính theo công thức sau đây:

Trong đó:

σB: Độ bền uốn của FRP (kg/mm2), xác định bằng cách thử vật liệu quy định ở 4.4.4.

(2) Đối với mô đun chống uốn (kể cả mô đun chống uốn của tiết diện ngang thân tàu) hệ số được tính theo công thức sau đây:

Trong đó:

σT: Độ bền kéo của FRP (kg/mm2), xác định bằng cách thử vật liệu quy định ở 4.4.4.

3 Khi tính toán kích thước cơ cấu ở các lớp của kết cấu nhiều lớp, mô đun đàn hồi uốn của kết cấu lớp trong hoặc lớp ngoài có thể được xác định bằng cách thử vật liệu quy định ở 4.4.4.

4 Trong tính toán mô đun chống uốn của cơ cấu phải kể đến các lớp FRP (mép kèm) rộng 150 mm ở hai bên tấm thành của cơ cấu.

1.2.5 Kết cấu kiểu mũ

1 Chiều dày tối thiểu của tấm thành và tấm mặt của sống, xà boong, sườn, đà ngang đáy v.v... kiểu mũ rỗng hoặc kiểu mũ có lõi để tạo hình phải không nhỏ hơn trị số tính theo các công thức sau đây:

Chiều dày tấm thành: 0,034d0K (mm)

Chiều dày tấm mặt: 0,05bK (mm)

Trong đó:

d0: Chiều cao tiết diện tấm thành (mm);

b: Chiều rộng tấm mặt (mm);

K: 1,0. Tuy nhiên, nếu mô đun chống uốn tiết diện của cơ cấu lớn hơn trị số quy định thì K được tính theo công thức sau đây:

Trong đó:

ZR: Mô đun chống uốn tiết diện cơ cấu theo quy định;

ZA: Mô đun chống uốn tiết diện thực của cơ cấu.

2 Lõi để tạo hình có thể được tính vào độ bền của cơ cấu theo sự thỏa thuận với Đăng kiểm.

3 Kích thước của các cơ cấu khác phải theo yêu cầu của các Chương có liên quan.

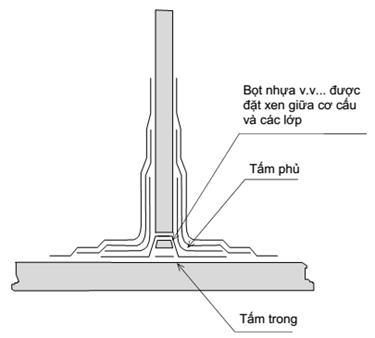

1.2.6 Kết cấu nhiều lớp

1 Lõi của kết cấu nhiều lớp tạo thành một tấm phải là loại lõi một lớp. Chiều dày của lõi phải không lớn hơn 25 mm. Tuy nhiên, cấu tạo của các loại lõi khác phải theo những quy định riêng của Đăng kiểm.

2 Tỷ số của chiều dày lớp ngoài và lớp trong của FRP phải không nhỏ hơn 0,8. Nếu tỷ số chiều dày của lớp ngoài và lớp trong nhỏ hơn 0,8 thì kết cấu phải được Đăng kiểm xem xét đặc biệt.

3 Lõi có thể được tính vào độ bền theo sự thỏa thuận với Đăng kiểm.

4 Kích thước của các cơ cấu khác phải theo yêu cầu của các Chương có liên quan.

1.2.7 Trọng lượng của cốt sợi thủy tinh và chiều dày của lớp vỏ

1 Chiều dày của các lớp giữa các tấm sợi băm hoặc vải sợi thô có thể được tính theo công thức sau đây:

Trong đó:

WG: Trọng lượng thiết kế của một đơn vị diện tích tấm sợi băm hoặc vải sợi thô, (g/m2)

G: Hàm lượng thủy tinh của lớp (tỷ số khối lượng) (%);

gR: Tỷ trọng của nhựa đã được xử lý;

gG: Tỷ trọng của tấm sợi băm hoặc vải sợi thô.

2 Hàm lượng thủy tinh (G) quy định ở -1 trên là trị số tính theo từng phân lớp của một lớp.

Tuy nhiên, hàm lượng này có thể được lấy bằng hàm lượng trung bình của sợi thủy tinh trong toàn lớp.

3 Nếu không có quy định nào khác, tỷ trọng của tấm sợi băm hoặc vải sợi thô ( G) nêu ở -1 trên có thể được lấy bằng 2,5 khi tính toán chiều dày lớp vỏ.

4 Tỷ trọng của nhựa đã được xử lý ( R) nêu ở -1 trên khi tính toán chiều dày có thể lấy bằng 1,2, trừ khi có những chất độn làm cho nhựa nặng hơn.

5 Việc tính toán chiều dày của lớp có cốt sợi thủy tinh không phải là tấm sợi băm hoặc vải sợi thô phải theo những quy định riêng của Đăng kiểm.

1.2.8 Số nhận dạng

1 Đối với các tàu hàng có tổng dung tích (GT) không nhỏ hơn 300 thực hiện chuyến đi quốc tế, số nhận dạng của tàu phải được đánh dấu cố định như sau:

(1) Những điểm chỉ ra ở 1.1.24 Phần 2A, Mục II của QCVN 21: 2010/BGTVT (trừ mục - 2(3));

(2) Phương pháp đánh dấu phải để không dễ tẩy xoá và được thẩm định bởi Đăng kiểm.

Chương 2

KIỂM TRA PHÂN CẤP

2.1 Quy định chung

1 Ngoài những quy định trong Chương này, việc kiểm tra phân cấp đối với tàu FRP phải theo những quy định ở Phần 1B, Mục II của QCVN 21: 2010/BGTVT.

2 Khi giám sát tàu FRP có chiều dài dưới 20 mét, danh mục, phạm vi và mức độ kiểm tra có thể được thay đổi thích hợp nếu được Đăng kiểm chấp nhận.

3 Trong đợt kiểm tra trung gian lần đầu sau khi chế tạo, phải tiến hành kiểm tra bên trong các két nhiên liệu chế tạo bằng FRP.

2.2 Kiểm tra phân cấp trong quá trình đóng mới

2.2.1 Quy định chung

1 Khi kiểm tra phân cấp trong quá trình đóng mới thân tàu, trang thiết bị, máy móc, trang bị phòng và phát hiện cháy, phương tiện thoát nạn, trang bị chữa cháy, thiết bị điện, ổn định và mạn khô phải được kiểm tra chi tiết để khẳng định rằng chúng thỏa mãn yêu cầu trong các Chương có liên quan.

2 Cấm lắp đặt mới vật liệu có chứa amiăng.

2.2.2 Các bản vẽ và hồ sơ trình thẩm định

1 Đối với tàu FRP, để được kiểm tra phân cấp trong quá trình chế tạo, trước khi bắt đầu gia công, các bản vẽ và hồ sơ liệt kê ở từ (1) đến (3) sau đây phải được trình để Đăng kiểm thẩm định:

(1) Thân tàu:

(a) Danh mục và đặc tính của các nguyên liệu;

(b) Bản vẽ bố trí chung;

(c) Bản vẽ kết cấu mặt cắt ngang vùng giữa tàu (thể hiện các tiết diện ngang tại khoang hàng, buồng máy và ở vùng két mạn, nếu có, ghi rõ các thông số liên quan đến phân cấp và chiều chìm chở hàng);

(d) Bản vẽ kết cấu mũi tàu và đuôi tàu, sống mũi và sống đuôi;

(e) Bản vẽ trụ lái và bánh lái (kể cả các vật liệu và vận tốc của tàu);

(f) Bản vẽ kết cấu mặt cắt ngang (thể hiện kết cấu của vách kín nước, chiều chìm chở hàng, kích thước mã, các tiết diện ngang của tàu ở 0,1L và 0,2L tính từ mũi và đuôi tàu);

(g) Bản vẽ kết cấu boong (thể hiện bố trí và kết cấu của miệng khoang, xà ngang đầu miệng khoang v.v...);

(h) Bản vẽ kết cấu đáy (đáy đơn, đáy đôi);

(i) Bản vẽ kết cấu vách kín nước và vách kín dầu (ghi rõ vị trí cao nhất của két và vị trí đỉnh của ống tràn);

(j) Bản vẽ kết cấu vách mút thượng tầng (gồm cả kết cấu của cửa);

(k) Bản vẽ kết cấu bệ nồi hơi, bệ máy chính, bệ ổ chặn, bệ gối trục trung gian, bệ máy phát và bệ của các máy phụ quan trọng khác (ghi rõ công suất, chiều cao và trọng lượng của máy chính, vị trí của các bu lông bệ máy);

(l) Bản vẽ thiết bị lái (thể hiện các chi tiết kết cấu và vật liệu);

(m) Quy trình dát lớp vỏ và các chi tiết liên kết;

(n) Bản vẽ bố trí số nhận dạng của tàu quy định ở 1.3.8.

(2) Máy tàu:

Các bản vẽ và hồ sơ liên quan đến hệ thống máy quy định ở 2.1.2-1 (2), Chương 2 Phần 1B, Mục II của QCVN 21: 2010/BGTVT.

(3) Các bản vẽ và hồ sơ khác nếu Đăng kiểm xét thấy cần thiết.

2.2.3 Các bản vẽ và hồ sơ phải trình để tham khảo

1 Để thực hiện kiểm tra phân cấp trong quá trình chế tạo, cùng với những bản vẽ và hồ sơ phải trình thẩm định theo yêu cầu ở 2.2.2, phải trình các bản vẽ và hồ sơ sau đây để tham khảo:

(1) Thuyết minh chung;

(2) Các giấy chứng nhận thử vật liệu FRP quy định ở Chương 4;

(3) Quy trình tạo hình;

(4) Các bản tính và số liệu về độ bền và kết cấu;

Nếu các đường nước chở hàng được kẻ theo yêu cầu của Chương 20 thì phải trình các bản vẽ và hồ sơ quy định ở 2.1.3-1(4) Chương 2 Phần 1B, Mục II của QCVN 21:2010/BGTVT.

2 Các bản vẽ và hồ sơ không quy định ở -1, có thể sẽ phải trình nếu Đăng kiểm xét thấy cần thiết.

2.2.4 Kiểm tra trong quá trình đóng mới

1 Để kiểm tra phân cấp trong quá trình đóng mới, việc kiểm tra phải được thực hiện ở tất cả các bước của công việc tạo hình từ khi bắt đầu đến khi kết thúc.

2 Đăng kiểm viên sẽ có mặt để kiểm tra các bước công việc liên quan đến thân tàu sau đây:

(1) Khi thử nghiệm vật liệu FRP quy định ở Chương 4;

(2) Trong quá trình tạo hình nếu được Đăng kiểm chỉ định;

(3) Khi thử nghiệm độ bền của FRP quy định ở Chương 4;

(4) Khi tạo hình liên kết (ví dụ vỏ bao với boong);

(5) Khi vật liệu hoặc phần vật liệu không được chế tạo tại hiện trường được lắp lên tàu FRP;

(6) Khi thử thủy lực và thử kín nước;

(7) Khi thử đường dài;

(8) Khi Đăng kiểm xét thấy cần thiết.

3 Đối với các công việc liên quan đến máy móc và thiết bị, Đăng kiểm viên sẽ phải có mặt theo yêu cầu ở 2.1.4, Chương 2 Phần 1B, Mục II của QCVN 21: 2010/BGTVT.

4 Trừ trường hợp khi thử đường dài, các bước công việc mà Đăng kiểm viên phải có mặt theo yêu cầu ở -2 có thể được thay đổi theo thực trạng của các thiết bị chế tạo, khả năng kỹ thuật và hệ thống kiểm tra chất lượng của xưởng đóng tàu.

2.3 Kiểm tra phân cấp không có sự giám sát trong quá trình đóng mới

2.3.1 Quy định chung

1 Khi kiểm tra phân cấp những tàu FRP chế tạo không có sự giám sát của Đăng kiểm, phải đo các kích thước thực của các bộ phận chính của tàu, kiểm tra thân tàu, trang thiết bị, máy móc, trang bị phòng và phát hiện cháy, phương tiện thoát nạn, trang bị chữa cháy, thiết bị điện, tính ổn định và mạn khô theo yêu cầu như đối với đợt kiểm tra định kỳ tương xứng với tuổi của tàu.

2 Với những tàu FRP định kiểm tra phân cấp như quy định ở -1 trên, phải trình thẩm định những bản vẽ và hồ sơ như yêu cầu đối với kiểm tra phân cấp trong quá trình đóng mới.

Chương 3

XƯỞNG CHẾ TẠO

3.1 Quy định chung

3.1.1 Phạm vi áp dụng

Những yêu cầu ở Chương này áp dụng cho xưởng chế tạo tàu FRP và các thiết bị của xưởng.

3.1.2 Xưởng chế tạo

Các xưởng chế tạo tàu FRP để mang cấp của Đăng kiểm phải trình các số liệu chi tiết về các thiết bị của phân xưởng tạo hình và kho chứa nguyên liệu để Đăng kiểm viên kiểm tra.

3.2 Phân xưởng dát

3.2.1 Bố trí và trang bị của phân xưởng dát

1 Phân xưởng dát phải được bố trí thành các phân khu sao cho chúng tách biệt nhau trong quá trình thực hiện công nghệ dát.

2 Phân xưởng dát phải được bố trí sao cho tránh được sự xâm nhập của gió, bụi và ẩm ướt v.v...

3 Thiết bị và cách bố trí chúng trong phân xưởng dát phải hợp lý về mặt vận chuyển nguyên liệu và quá trình dát v.v...

3.2.2 Phương tiện thông gió

Khi lắp đặt các phương tiện thông gió cho phân xưởng dát phải xem xét kỹ lưỡng sao cho không gây ảnh hưởng xấu đến việc bảo dưỡng các lớp.

3.2.3 Điều hòa nhiệt độ

Phân xưởng dát phải có thiết bị điều hòa nhiệt độ để giữ nhiệt độ trong phòng thích hợp với việc sử dụng nhựa trong công nghệ dát.

3.2.4 Độ ẩm tương đối

1 Trong phân xưởng dát độ ẩm tương đối phải được duy trì thích hợp trong quá trình công nghệ dát.

2 Nếu cần, phải có thiết bị hút ẩm.

3.2.5 Che chắn

Cửa lấy ánh sáng và cửa sổ của phân xưởng dát phải có phương tiện che chắn thích hợp để cho lớp dát không bị ánh sáng mặt trời dọi trực tiếp.

3.2.6 Thiết bị hút bụi

Phân xưởng dát phải có thiết bị hút bụi thích hợp để làm sạch bụi trong quá trình công nghệ dát.

3.3 Kho nguyên liệu

3.3.1 Thiết bị và bố trí kho

Thiết bị và bố trí của kho nguyên liệu phải hợp lý với việc bảo quản và vận chuyển nguyên liệu.

3.3.2 Kho nhựa v.v...

Nhựa, chất làm cứng và chất xúc tác phải được bảo quản ở nơi mát mẻ và tối.

3.3.3 Kho cốt sợi thủy tinh

Cốt sợi thủy tinh phải được cất giữ ở nơi khô và không có bụi.

Chương 4

VẬT LIỆU CHẾ TẠO THÂN TÀU

4.1 Quy định chung

4.1.1 Phạm vi áp dụng

Những yêu cầu trong Chương này áp dụng cho FRP và các nguyên liệu để chế tạo chúng. Các vật liệu kim loại phải theo yêu cầu ở Phần 7A, Mục II của QCVN 21: 2010/BGTVT.

4.1.2 Nguyên liệu để chế tạo các kết cấu cơ bản

Cốt sợi thủy tinh, nhựa để chế tạo các lớp, vật liệu lõi để chế tạo kết cấu nhiều lớp của tàu FRP phải được kiểm tra với sự có mặt của Đăng kiểm viên và phải được được Đăng kiểm chấp nhận, trừ những nguyên liệu đã được Đăng kiểm công nhận theo các yêu cầu ở 4.2.

4.2 Chứng nhận

4.2.1 Chứng nhận nguyên liệu

1 Theo yêu cầu của xí nghiệp chế tạo nguyên liệu, Đăng kiểm sẽ kiểm tra các vật liệu được sử dụng, phương pháp chế tạo, các tiêu chuẩn kiểm tra trong xưởng, hệ thống kiểm tra chất lượng v.v... đối với các nguyên liệu được liệt kê ở từ (1) đến (3) sau đây và thực hiện những thử nghiệm và kiểm tra theo quy định trong Chương này trên những mẫu thử được Đăng kiểm chỉ định. Nếu các mẫu thử đạt yêu cầu của cuộc thử và kiểm tra thì chúng được coi là những vật liệu được chứng nhận nhận:

(1) Cốt sợi thủy tinh;

(2) Nhựa để chế tạo lớp vỏ;

(3) Vật liệu lõi để chế tạo kết cấu nhiều lớp.

4.2.2 Duy trì chứng nhận

1 Muốn được duy trì hiệu lực của việc chứng nhận, xí nghiệp chế tạo nguyên liệu phải được kiểm tra định kỳ với khoảng thời gian không dài quá một năm theo các yêu cầu ở (1) và (2) sau đây:

(1) Kiểm tra các vật liệu được sử dụng, phương pháp chế tạo, các tiêu chuẩn kiểm tra trong phân xưởng, hệ thống kiểm tra chất lượng v.v...;

(2) Thử nghiệm và kiểm tra theo chỉ định của Đăng kiểm.

4.2.3 Rút giấy chứng nhận

1 Nếu vật liệu đã được công nhận rơi vào một trong các trường hợp từ (1) đến (3) sau đây thì quyết định chứng nhận do Đăng kiểm cấp sẽ bị hủy bỏ:

(1) Nếu các vật liệu được sử dụng, phương pháp chế tạo, tiêu chuẩn kiểm tra trong xưởng, chất lượng của hệ thống kiểm tra v.v... ở tình trạng xấu hơn so với tình trạng lúc được công nhận và tỏ ra không đạt yêu cầu;

(2) Nếu vật liệu đã được chứng nhận nhận không đạt yêu cầu của đợt kiểm tra định kỳ theo quy định;

(3) Nếu không thực hiện kiểm tra định kỳ theo quy định.

4.3 Nguyên liệu v.v...

4.3.1 Thử nghiệm và kiểm tra cốt sợi thủy tinh

1 Các thử nghiệm và kiểm tra quy định ở 4.1.2 đối với cốt sợi thủy tinh dùng để chế tạo kết cấu thân tàu FRP phải theo các yêu cầu ở từ -2 đến -4 sau đây. Trong trường hợp này, quy trình thử và kiểm tra phải được Đăng kiểm chấp nhận.

2 Các tấm sợi băm phải được thử nghiệm và kiểm tra theo danh mục liệt kê ở từ (1) đến (5) sau đây:

(1) Hình dạng bên ngoài;

(2) Trọng lượng một đơn vị diện tích và sự sai lệch tối đa của trọng lượng đó;

(3) Tỷ số trọng lượng các chất kết dính còn dư (kể cả các chất bó);

(4) Độ bền uốn và mô đun đàn hồi uốn ghi nhận từ mẫu thử lớp (trong điều kiện tiêu chuẩn);

(5) Độ bền kéo và mô đun đàn hồi kéo ghi nhận từ mẫu thử lớp (trong điều kiện tiêu chuẩn).

3 Vải sợi thô phải được thử nghiệm và kiểm tra theo danh mục liệt kê ở từ (1) đến (6) sau đây:

(1) Hình dáng bề ngoài;

(2) Trọng lượng một đơn vị diện tích và sự sai lệch tối đa của trọng lượng đó;

(3) Tỷ số trọng lượng của chất bó còn dư;

(4) Độ bền kéo của sợi thủy tinh;

(5) Độ bền uốn và mô đun đàn hồi uốn ghi nhận từ mẫu thử lớp (trong điều kiện tiêu chuẩn);

(6) Độ bền kéo và mô đun đàn hồi kéo ghi nhận từ mẫu thử lớp (trong điều kiện tiêu chuẩn).

4 Sợi thô để tạo hình bằng phương pháp phun phải được thử nghiệm và kiểm tra theo các danh mục liệt kê ở từ (1) đến (5) sau đây:

(1) Hình dáng bề ngoài;

(2) Trọng lượng một đơn vị diện tích và sự sai lệch tối đa của trọng lượng đó;

(3) Tỷ số trọng lượng của chất bó còn dư;

(4) Độ bền uốn và mô đun đàn hồi uốn ghi nhận từ mẫu thử lớp (trong điều kiện tiêu chuẩn);

(5) Độ bền kéo và mô đun đàn hồi kéo ghi nhận từ mẫu thử lớp (trong điều kiện tiêu chuẩn).

4.3.2 Thử và kiểm tra nhựa để dát

Những thử nghiệm và kiểm tra quy định ở 4.1.2 đối với nhựa để tạo lớp dùng để chế tạo kết cấu thân tàu FRP phải được thực hiện theo các danh mục liêt kê ở từ (1) đến (9) sau đây. Quy trình thử nghiệm và kiểm tra phải được Đăng kiểm chấp nhận.

(1) Độ nhớt và tính đồng chất;

(2) Thời gian đông cứng, thời gian xử lý tối thiểu và nhiệt độ phát nhiệt cực trị;

(3) Trị số A xit;

(4) Độ hút nước của mẫu thử đúc;

(5) Độ dãn dài và độ bền kéo của mẫu thử đúc;

(6) Nhiệt độ chịu tải của mẫu đúc;

(7) Độ cứng Barcol ghi nhận từ mẫu thử lớp;

(8) Độ bền uốn và mô đun đàn hồi uốn ghi nhận từ mẫu thử lớp (trong điều kiện tiêu chuẩn);

(9) Độ bền kéo và mô đun đàn hồi kéo ghi nhận từ mẫu thử lớp (trong điều kiện tiêu chuẩn).

4.3.3 Các chất độn

Về các chất độn trộn với FRP để tăng các đặc tính như tính chống mòn, tính chịu lửa v.v..., các số liệu liên quan đến mục đích sử dụng, chủng loại chất độn, liều lượng sử dụng v.v... phải được trình Đăng kiểm xem xét.

4.3.4 Chất làm cứng và chất xúc tác

Loại và liều lượng sử dụng các chất làm cứng và chất xúc tác phải được lựa chọn thận trọng sao cho thích hợp với nhựa để tạo lớp và tạo vỏ cứng, phải được pha trộn đúng lúc để không gây nhiệt cục bộ quá mức.

4.3.5 Thử nghiệm và kiểm tra vật liệu lõi để chế tạo kết cấu nhiều lớp

1 Những công việc thử nghiệm và kiểm tra quy định ở 4.1.2 đối với vật liệu lõi để chế tạo kết cấu nhiều lớp của thân tàu FRP phải theo các quy định ở từ -2 và -3 sau đây. Trong trường hợp này, quy trình thử và kiểm tra phải được Đăng kiểm chấp nhận.

2 Bọt nhựa cứng phải được thử và kiểm tra theo danh mục liệt kê ở từ (1) đến (7) sau đây:

(1) Tỷ trọng;

(2) Độ bền nén và mô đun đàn hồi nén;

(3) Độ mềm;

(4) Độ hút nước;

(5) Độ bền kéo và mô đun đàn hồi kéo (chỉ khi lõi được tính vào độ bền kéo);

(6) Độ bền uốn và mô đun đàn hồi uốn (chỉ khi lõi được tính vào độ bền uốn);

(7) Độ bền cắt ghi nhận từ mẫu thử nhiều lớp.

3 Lõi phải được thử và kiểm tra theo danh mục liệt kê ở từ (1) đến (3) sau đây:

(1) Tỷ trọng và dung lượng ẩm;

(2) Độ bền nén và mô đun đàn hồi nén dọc thớ;

(3) Độ bền cắt ghi nhận từ mẫu thử kết cấu nhiều lớp.

4 Gỗ và gỗ dán phải được thử và kiểm tra theo danh mục ở từ (1) đến (4) sau đây:

(1) Độ bền nén và mô đun đàn hồi nén;

(2) Độ bền kéo và mô đun đàn hồi kéo (chỉ khi gỗ của gỗ dán được tính vào độ bền kéo);

(3) Độ bền uốn và mô đun đàn hồi uốn (chỉ khi gỗ hoặc gỗ dán được tính vào độ bền uốn);

(4) Độ bền cắt ghi nhận từ mẫu thử kết cấu nhiều lớp.

4.3.6 Gỗ và gỗ dán dùng để chế tạo kết cấu cơ bản

1 Gỗ và gỗ dán dùng để chế tạo kết cấu cơ bản phải không có mấu, nứt, mục và khuyết tật khác và phải có những đặc tính thích hợp với mục đích sử dụng.

2 Gỗ và gỗ dán dùng để chế tạo kết cấu cơ bản phải khô.

3 Gỗ dán để chế tạo kết cấu cơ bản phải là gỗ dán kết cấu được Đăng kiểm công nhận.

4.3.7 Lõi để tạo hình

1 Lõi để tạo hình các sườn, dầm dọc v.v... phải có tính chịu dầu, chịu Styren và chịu nước và phải kết dính chặt được với nhựa Polyeste.

2 Nếu lõi để tạo hình được tính vào độ bền thì nó phải được thử nghiệm độ bền kéo và mô đun đàn hồi kéo hoặc độ bền uốn và mô đun đàn hồi uốn. Tuy nhiên, nếu đã có đủ số liệu để trình Đăng kiểm thì có thể không cần các thử nghiệm nói trên.

4.4 FRP

4.4.1 Quy định chung

Các thử nghiệm vật liệu và thử độ bền của FRP dùng để chế tạo kết cấu thân tàu FRP (kể cả các lớp FRP và tấm nhiều lớp FRP) phải theo các yêu cầu của Chương này.

4.4.2 Thử và kiểm tra FRP

FRP phải được thử theo các yêu cầu ở 4.4.4 và 4.4.5 với sự có mặt của Đăng kiểm viên.

4.4.3 Miễn thử vật liệu và thử độ bền của FRP

1 Với chiếc tàu cùng loại được chế tạo tại cùng một xưởng, mặc dù những yêu cầu ở 4.4.2, có thể miễn thử vật liệu và thử độ bền của FRP nếu nguyên liệu được sử dụng, phương pháp chế tạo, tiêu chuẩn kiểm tra ở xưởng, chất lượng của hệ thống kiểm tra v.v... đã được Đăng kiểm công nhận. Tuy nhiên, với những tàu có chiều dài trên 20 mét, việc thử nghiệm độ bền của FRP sẽ không được miễn trừ.

2 FRP được miễn thử theo quy định ở -1 trên là FRP đã được Đăng kiểm công nhận là được tạo hình bằng cùng một phương pháp dát và tạo hình với FRP đã có giấy chứng nhận thử vật liệu FRP theo các yêu cầu ở 4.4.4.

4.4.4 Thử vật liệu FRP

1 Thử vật liệu FRP là những thử nghiệm và kiểm tra FRP được tiến hành trước khi bắt đầu tạo hình FRP.

2 Mẫu thử vật liệu FRP phải được cắt từ FRP có cùng cấu tạo lớp (trừ lớp vỏ), được tạo hình bằng cùng một phương pháp tại cùng một xưởng như của các lớp thân tàu thực. Mẫu thử phải được thử và kiểm tra theo các danh mục liệt kê ở (1) và (2) sau đây. Quy trình thử và kiểm tra phải được Đăng kiểm chấp nhận:

(1) Lớp FRP (kể cả lớp FRP ngoài cùng của kết cấu nhiều lớp);

(a) Chiều dày tạo hình;

(b) Độ cứng Barcol;

(c) Dung lượng thủy tinh (tỷ số trọng lượng);

(d) Độ bền uốn;

(e) Mô đun đàn hồi uốn;

(f) Độ bền kéo;

(g) Mô đun đàn hồi kéo.

(2) Kết cấu nhiều lớp

(a) Chiều dày tạo hình của kết cấu nhiều lớp;

(b) Độ bền kéo của kết cấu nhiều lớp khi lõi được tính vào độ bền kéo. Trong trường hợp này, phải lấy các mẫu thử có các liên kết với lõi;

(c) Độ bền cắt của kết cấu nhiều lớp nếu lõi được tính vào độ bền uốn, phải lấy mẫu thử có các liên kết với lõi.

3 Thử nghiệm vật liệu FRP phải được thực hiện ít nhất là với các cơ cấu liệt kê ở từ (1) đến (4) sau đây. Với các cơ cấu khác chỉ cần thử vật liệu FRP khi các kích thước bị thay đổi theo yêu cầu ở 1.3.4-2.

(1) Lớp bao đáy;

(2) Lớp bao mạn;

(3) Lớp boong trên;

(4) Vách (chỉ khi là kết cấu nhiều lớp).

4 Các kết quả thử nghiệm vật liệu FRP liệt kê ở từ (1) đến (10) sau đây phải được trình cho Đăng kiểm:

(1) Tên gọi của cốt sợi thủy tinh, nhựa để dát, lõi của kết cấu nhiều lớp;

(2) Tên gọi và lượng chất độn được dùng;

(3) Tên gọi và lượng chất làm cứng và chất xúc tác được dùng;

(4) Quy trình và điều kiện tạo hình;

(5) Hướng dẫn lấy các mẫu thử;

(6) Ngày tạo hình và thử mẫu;

(7) Nơi thử và điều kiện môi trường nơi thử;

(8) Loại máy thử;

(9) Hình dạng và kích thước mẫu thử;

(10) Các kết quả thử nghiệm.

5 Nếu không có quy định nào khác, số lượng mẫu để thử nghiệm vật liệu FRP phải bằng 5. Trị số trung bình của 3 trị số nhỏ hơn lấy từ 5 mẫu thử này được coi là kết quả thử.

6 Kết quả thử vật liệu FRP phải không nhỏ hơn độ bền quy định ở 1.3.4 cho các lớp FRP và phải không nhỏ hơn các trị số nhận được từ các thử nghiệm quy định ở 4.2.1 và 4.3.5 cho các kết cấu nhiều lớp.

4.4.5 Thử độ bền của FRP

1 Thử độ bền của FRP gồm những thử nghiệm và kiểm tra thực hiện sau khi hoàn thành tàu FRP.

2 Các mẫu thử được cắt từ các lớp và các kết cấu nhiều lớp lấy từ các lớp thân tàu thực hoặc các lớp và các kết cấu nhiều lớp tương đương phải qua các thử nghiệm và kiểm tra theo danh mục quy định ở 4.4.4-2 và -3. Ngoài ra, quy trình thử, vị trí chọn mẫu thử phải được Đăng kiểm chấp nhận.

3 Các kết quả thử độ bền của FRP phải trình cho Đăng kiểm là các kết quả thử độ bền của FRP theo danh mục quy định ở 4.4.4-3 và các vị trí chọn mẫu thử.

4 Số lượng mẫu thử độ bền của FRP và cách xác định kết quả thử phải theo quy định ở 4.4.4-5.

5 Nếu kết quả thử độ bền của FRP nhỏ hơn các kết quả thử vật liệu FRP quy định ở 4.4.4 thì kết cấu phải được gia cường thích đáng.

Chương 5

TẠO HÌNH

5.1 Quy định chung

5.1.1 Phạm vi áp dụng

Những yêu cầu của Chương này được áp dụng cho trường hợp mà FRP được tạo thành bằng phương pháp thủ công hoặc phương pháp phun. Các phương pháp tạo hình khác với hai phương pháp nói trên phải được Đăng kiểm xem xét và chấp nhận trong từng trường hợp.

5.1.2 Giám sát phương pháp tạo hình

Công việc tạo hình FRP phải được thực hiện dưới sự giám sát của chuyên gia có nhiều kinh nghiệm.

5.1.3 Xử lý sau khi tạo hình

Hình tạo được chưa được xử lý đầy đủ phải tránh điều kiện môi trường gây trở ngại cho việc xử lý hữu hiệu. Việc xử lý ở nhiệt độ cao sau khi tạo hình, nếu được dự định, phải được Đăng kiểm chấp nhận.

5.1.4 Mang đỡ hình tạo

Sau khi tháo khỏi khuôn, hình tạo phải được mang đỡ bằng phương tiện thích hợp.

5.1.5 Tỷ lệ pha trộn

Tỷ lệ pha trộn giữa chất làm cứng và chất xúc tác phải được xác định thích hợp để có được FRP có chất lượng tốt có xét đến các điều kiện môi trường của phân xưởng dát như nhiệt độ, độ ẩm tương đối... và thời hạn sử dụng của nhựa.

5.1.6 Công nghệ thủ công

1 Trước khi tạo hình phải xem xét chi tiết theo danh mục liệt kê ở từ (1) đến (4) sau đây và việc tạo hình phải được tiến hành trên cơ sở của những kiểm tra đó:

(1) Điều kiện môi trường của phân xưởng dát, hệ thống điều khiển và thời gian xử lý nhựa;

(2) Quy trình công nghệ và quá trình công nghệ đã được lập trình;

(3) Chủng loại, phương pháp cắt, phần phủ lên các mối nối, chuẩn bị mép, số lượng lớp cốt sợi thủy tinh;

(4) Chủng loại, số lượng, lượng pha trộn trong một lần và quy trình pha trộn nhựa được dùng.

5.1.7 Điều kiện môi trường của phân xưởng dát

1 Trong quá trình dát, nhiệt độ phải được giữ thích hợp với nhựa được sử dụng. Tuy nhiên, nhiệt độ phải không thấp hơn 15oC .

2 Trong quá trình dát nên giữ độ ẩm không thấp hơn 60% nhưng không cao hơn 80%.

3 Phân xưởng dát phải cố gắng sạch bụi, vật vô dụng và khói độc hại.

5.1.8 Lớp nhựa phủ

1 Nhựa phủ phải được bọc hoặc phun đều.

2 Chiều dày tiêu chuẩn của lớp nhựa phủ phải bằng khoảng 0,5 mi-li-mét.

5.1.9 Tạo hình cơ cấu

Cơ cấu nên được tạo hình theo một khối với lớp thân tàu trước khi xử lý. Tuy nhiên, cơ cấu được tạo hình riêng rẽ có thể được gắn với lớp thân tàu.

5.1.10 Làm sạch bằng cát

Nếu mặt ngoài của lớp FRP được đánh bằng cát thì phải lưu ý sao cho cốt sợi thủy tinh ở mặt được đánh bằng cát không bị hư hại nặng.

5.1.11 Mép cắt của lớp

Mép cắt của lớp, của lỗ đặt bu lông v.v... phải được phủ kín bằng nhựa để không lộ cốt sợi thủy tinh.

5.1.12 Tháo khuôn

1 Công việc tháo khuôn phải được tiến hành cẩn thận để không gây biến dạng dư và làm hư hại các lớp thân tàu.

2 Sau khi tháo khuôn, các lớp thân tàu phải được đỡ trên một diện tích rộng sao cho chúng chỉ chịu tải trọng phân bố đều.

5.2 Tạo hình bằng phương pháp thủ công

5.2.1 Mối nối các cốt sợi thủy tinh

Các cốt sợi thủy tinh phải được đặt sao cho có ít mối nối nhất. Phần cốt sợi thủy tinh phủ lên mối nối phải không nhỏ hơn 50 mm. Các đường tâm của chúng ở hai lớp cốt sợi thủy tinh kế tiếp phải cách nhau ít nhất là 100 mm.

5.2.2 Khử khí

Khi dát, sau khi cốt sợi thủy tinh đã được tẩm nhựa, các bọt không khí trong nhựa phải được khử bằng những trục lăn khử khí hoặc những bàn xoa cao su. Tuy nhiên, nhựa không nên bị ép quá đáng và hàm lượng thủy tinh phải được giữ thích hợp.

5.2.3 Hàm lượng thủy tinh

1 Khi dát, hàm lượng tiêu chuẩn của thủy tinh (tỷ số trọng lượng) phải xấp xỉ bằng 30% đối với tấm sợi băm và 50% đối với vải sợi thô. Phải dát đồng đều để tránh thừa hoặc thiếu nhựa ở từng chỗ.

2 Trọng lượng chất độn của vải sợi thô phải bằng từ 25% đến 65% của tổng trọng lượng thủy tinh. Tuy nhiên, nếu dùng cốt sợi thủy tinh đặc biệt thì trọng lượng đó phải được Đăng kiểm chấp nhận.

5.2.4 Dát

Nếu quá trình dát bị gián đoạn, như trường hợp dát những tấm vỏ dày v.v... thì nhựa không có parafin phải được dùng cho lớp thứ nhất của các lớp tiếp theo được đặt tại diện tích đó và phải thận trọng để không để lại lớp nhựa quá thừa.

5.2.5 Dát lớp sau cùng

Khi dát lớp sau cùng phải có biện pháp hữu hiệu để xử lý mặt ngoài.

5.3 Tạo hình bằng phương pháp phun

5.3.1 Thiết bị phun

1 Thiết bị phun phải được Đăng kiểm công nhận.

2 Thiết bị phun phải là loại tạo được FRP có hàm lượng thủy tinh, cơ tính v.v... đồng đều.

3 Việc tạo hình bằng thiết bị phun phải do những người thợ tạo hình có tay nghề thực hiện.

5.3.2 Tạo hình các cơ cấu cơ bản

Nếu phần tấm sợi băm của cơ cấu cơ bản của thân tàu được tạo hình bằng phương pháp phun thì phương pháp đó phải được Đăng kiểm thẩm định.

5.4 Tạo hình kết cấu nhiều lớp

5.4.1 Lõi

1 Nếu lõi gồm bọt nhựa cứng được đóng tạm bằng đinh thì phải thận trọng sao cho lõi không bị dập, bị lệch và không có những khuyết tật khác do đóng đinh. Giữa các lõi, khe hở phải không lớn hơn 1 mm.

2 Nếu gỗ Balsa được dùng làm lõi thì phải thận trọng để Balsa được tẩm đều với nhựa.

Khoảng cách giữa các lớp Balsa phải không lớn hơn 4 mm.

5.4.2 Xử lý mặt lõi

Trong tạo hình kết cấu nhiều lớp, mặt lõi phải được xử lý thích đáng để cho lớp FRP được gắn chặt với lõi.

5.5 Gắn và ghép

5.5.1 Gắn

1 Việc gắn phải được thực hiện sau khi đã chuẩn bị tốt, như mặt để gắn phải được đánh bằng cát, được khử sạch dầu và bụi cát.

2 Phải thận trọng để cốt sợi thủy tinh không bị nẩy ngược.

3 Phải thận trọng để không có biến dạng do phát nhiệt quá mức.

4 Phải thận trọng để độ bền không bị gián đoạn ở các liên kết.

5 Liên kết T và liên kết L phải được tạo hình tại hiện trường.

5.5.2 Ghép

1 Nếu các lớp được liên kết với nhau hoặc nếu các chi tiết kim loại được gắn với các lớp thì có thể dùng các cách ghép cơ khí. Trong trường hợp này, các chi tiết ghép như bu lông, đinh tán, đinh ốc v.v... phải bằng kim loại không bị nước biển ăn mòn hoặc phải được bảo vệ chống han gỉ tốt.

2 Chi tiết ghép cơ khí phải cố gắng đặt vuông góc với các lớp và lỗ ghép phải được phủ kín bằng nhựa.

5.5.3 Bu lông

1 Khoảng cách từ tâm lỗ đặt bu lông đến mép của lớp phải không nhỏ hơn ba lần đường kính lỗ của bu lông. Khoảng cách giữa các lỗ đặt bu lông phải không nhỏ hơn ba lần đường kính của lỗ.

2 Nếu dùng bu lông thì phải đặt vành đệm lên mặt lớp.

5.5.4 Liên kết các lớp của kết cấu nhiều lớp

Nếu dùng bu lông, đinh vít, đinh tán v.v... xuyên qua kết cấu nhiều lớp có lõi bằng bọt nhựa cứng thì gỗ hoặc gỗ dán khô phải được đặt xen vào các phần lõi đó từ trước.

5.5.5 Kết cấu kín nước

Nếu dùng các chi tiết ghép cơ khí như liên kết bu lông v.v... ở những chỗ cần phải kín nước thì phải có biện pháp thích hợp để đảm bảo tính kín nước.

5.6 Liên kết ghép

5.6.1 Liên kết chữ T

1 Chiều rộng các phần chồng lên của liên kết chữ T của cơ cấu phải theo quy định ở Hình 5.1.

2 Trong liên kết chữ T của kết cấu nhiều lớp, chiều dày tổng cộng của lớp trong và lớp ngoài của FRP có thể được dùng là chiều dày (t) mô tả ở Hình 5.1.

3 Hình dạng dát của liên kết chữ T được mô tả ở Hình 5.2 (a) và (b).

4 Với các cơ cấu như bệ máy, vách v.v... chịu tải trọng lớn hoặc bị chấn động mạnh, liên kết của chúng phải được xem xét thận trọng để cơ cấu được đặt lên những lớp có chiều dày tăng cường như mô tả ở Hình 5.3 (a).

5 Với những cơ cấu không phải là cơ cấu nêu ở -4, nghĩa là với những cơ cấu không chịu tải trọng đặc biệt lớn hoặc chấn động mạnh, khi liên kết chúng với các cơ cấu khác phải đặt xen bọt nhựa hoặc những vật liệu tương tự khác vào giữa các cơ cấu và lớp như mô tả ở Hình 5.3 (b) hoặc các góc phải được dát bằng cách đổ bột nhựa mềm hoặc những vật liệu tương tự khác như mô tả ở Hình 5.3 (c).

5.6.2 Liên kết L

Liên kết L thường không được dùng trong các cơ cấu cơ bản. Tuy nhiên, nếu bắt buộc phải dùng liên kết L vì khó thực hiện liên kết chữ T thì phải đặc biệt quan tâm đến kết cấu của liên kết này.

t’ là chiều dày của lớp chồng mối nối nhưng không nhỏ hơn

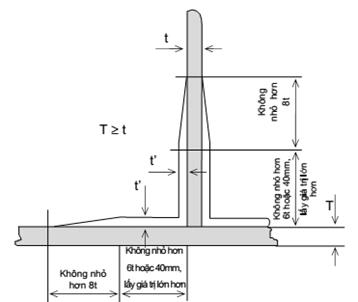

Hình 5.1 Kích thước phần chồng của liên kết chữ T

(a) Đường nét liền là các lớp tấm sợi băm, đường nét đứt là lớp vải sợi thô;

(b) Các lớp vải sợi thô không trùm lên nhau;

(c) Lớp thứ nhất và lớp sau cùng phải là lớp tấm sợi băm.

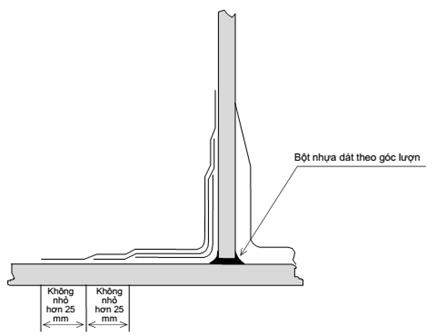

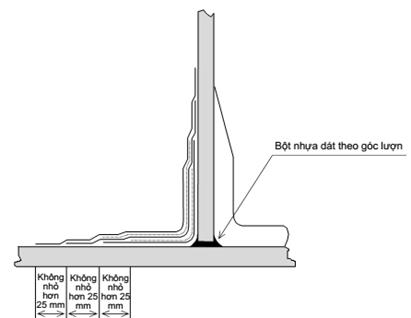

Hình 5.2 (a) Trường hợp tấm sợi băm và vải sợi thô được dùng để liên kết

Hình 5.2 (b) Trường hợp dùng tấm sợi băm

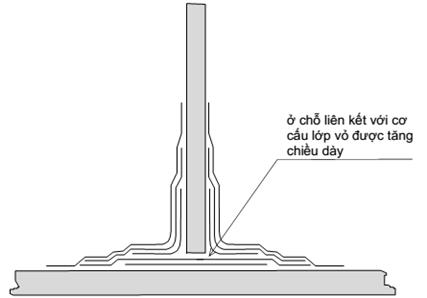

Hình 5.3 (a)Trường hợp cơ cấu chịu tải trọng hoặc chấn động hoặc bị chấn động

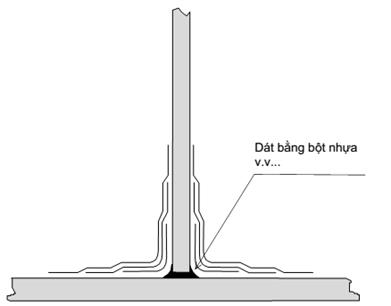

Hình 5.3 (b) Dạng chuẩn của liên kết chữ T

Hình 5.3 (c) Dạng chuẩn của liên kết chữ T

5.6.3 Liên kết giáp mép

1 Ở lớp vỏ không được dùng liên kết giáp mép. Tuy nhiên, trong sửa chữa v.v..., nếu phải dùng liên kết cục bộ thì liên kết phải được vát mép.

2 Trong liên kết giáp mép các lớp boong, không được dùng các liên kết khác ngoài các liên kết vát mép kiểu chữ V hoặc kiểu chữ X.

Chương 6

ĐỘ BỀN DỌC

6.1 Độ bền dọc

6.1.1 Mô đun chống uốn của tiết diện ngang thân tàu

Mô đun chống uốn tiết diện ở đoạn giữa của thân tàu phải không nhỏ hơn trị số tính theo công thức sau đây:

Trong đó:

C: Hệ số tính theo công thức sau đây. Tuy nhiên, trong mọi trường hợp phải không nhỏ hơn 44.

0,4L + 36

Bw: Khoảng cách nằm ngang từ mặt ngoài bên này đến mặt ngoài bên kia của lớp vỏ mạn đo ở đường nước chở hàng thiết kế lớn nhất (m);

Cb: Thể tích chiếm nước ở đường chở hàng thiết kế lớn nhất chia cho LBwd.

6.1.2 Mô men quán tính của tiết diện ngang

Mô men quán tính của tiết diện ngang ở đoạn giữa tàu phải không nhỏ hơn trị số tính theo công thức sau đây:

4,2ZL (cm4)

Trong đó:

Z: Mô đun chống uốn của tiết diện ngang quy định ở 6.1.1 (cm3).

Tuy nhiên, với tàu FRP có đáy đơn, nếu L/D nhỏ hơn 12,0 thì không cần phải tính mô men quán tính.

6.1.3 Tính toán mô đun chống uốn của tiết diện ngang

1 Việc tính toán mô đun chống uốn của tiết diện ngang thân tàu phải theo các yêu cầu từ (1) đến (4) sau đây:

(1) Các cơ cấu dọc ở dưới boong tính toán, liên tục trên đoạn dài 0,5L giữa tàu phải được đưa vào tính toán. Các cơ cấu dọc ở phía trên boong tính toán được coi là hữu hiệu đối với độ bền dọc có thể được đưa vào tính toán;

(2) Mô đun chống uốn lấy đối với boong tính toán bằng mô men quán tính quanh trục trung hòa nằm ngang của tiết diện ngang chia cho khoảng cách thẳng đứng từ trục trung hòa đến mặt trên của xà ngang boong tính toán ở mạn hoặc đến mặt trên của các cơ cấu dọc ở phía trên boong tính toán nếu các cơ cấu đó được đưa vào tính toán theo quy định ở (1). Mô đun chống uốn lấy đối với đáy là mô men quán tính nói trên chia cho khoảng cách thẳng đứng từ trục trung hòa đến điểm chân của D, hoặc đến đáy của ky nếu ky có kết cấu kiểu mũ;

(3) Gỗ hoặc gỗ dán kết cấu phải được đưa vào tính toán bằng cách nhân diện tích tiết diện với tỷ số của mô đun đàn hồi kéo của vật liệu tương ứng trên mô đun đàn hồi kéo của FRP;

(4) Nếu lõi của kết cấu nhiều lớp hoặc lõi của hình tạo được đưa vào tính toán độ bền dọc thì diện tích tiết diện của lõi nhân với tỉ số của mô đun đàn hồi kéo của lõi đó chia cho mô đun đàn hồi kéo của FRP sẽ được đưa vào tính toán. Nếu có mối nối của lõi ở 0,5L giữa tàu thì những số liệu về độ bền dọc và về các mối nối phải được trình cho Đăng kiểm để thẩm định.

6.1.4 Sự liên tục của độ bền dọc

Các cơ cấu tham gia vào độ bền dọc phải sao cho kết cấu thân tàu giữ được tính liên tục của độ bền dọc.

Chương 7

LỚP VỎ

7.1 Quy định chung

7.1.1 Phạm vi áp dụng

Các kích thước của lớp vỏ quy định trong Chương này được áp dụng cho lớp vỏ là kết cấu một lớp hoặc kết cấu nhiều lớp.

7.2 Lớp vỏ giữa đáy

7.2.1 Kết cấu và kích thước

1 Lớp vỏ giữa đáy phải cố gắng liên tục từ mũi tàu đến đuôi tàu.

2 Chiều rộng hoặc chiều rộng đo theo mặt đáy và chiều dày của lớp vỏ giữa đáy trên suốt chiều dài tàu phải không nhỏ hơn trị số tính theo các công thức sau đây. Tuy nhiên, trong mọi trường hợp chiều dày phải không nhỏ hơn chiều dày của lớp vỏ đáy kề cận. Chiều rộng hoặc chiều rộng đo theo mặt đáy không cần phải lớn hơn 0,2B.

Chiều rộng hoặc chiều rộng đo theo mặt đáy: 530 + 14,6L (mm)

Chiều dày: 9 + 0,4L (mm)

7.3 Lớp vỏ bao ở đoạn giữa tàu

7.3.1 Lớp mạn là kết cấu một lớp

Chiều dày của lớp mạn là kết cấu một lớp phải không nhỏ hơn trị số tính theo công thức sau đây:

Trong đó:

S: Khoảng cách sườn (m).

7.3.2 Lớp đáy là kết cấu một lớp

Chiều dày của lớp đáy là kết cấu một lớp phải không nhỏ hơn trị số tính theo công thức sau đây:

Trong đó:

S: Khoảng cách sườn (m).

7.3.3 Lớp vỏ là kết cấu nhiều lớp

1 Tổng chiều dày của lớp trong, lớp ngoài và lõi của kết cấu nhiều lớp phải không nhỏ hơn trị số tính theo các công thức sau đây, lấy trị số nào lớn hơn:

C1S(d + 0,026L)        (mm)

C2tf                                                               (mm)

Trong đó:

tf: Chiều dày trong trường hợp là kết cấu một lớp quy định ở 7.3.1 hoặc 7.3.2 (mm);

S: Khoảng sườn (m);

C1: Hệ số tính theo công thức sau đây:

ta: Độ bền cắt của kết cấu nhiều lớp xác định bằng thử nghiệm quy định ở 4.2.1 hoặc 4.3.5-2(7), -3(3) hoặc -4(4) (N/mm2);

C2 và C3: Được cho ở Bảng 7.1, với các trị số trung gian của a và b thì C2 và C3 được xác định theo phép nội suy tuyến tính.

Bảng 7.1 Các trị số của C2 và C3

b

0,2

0,3

0,4

0,5

0,6

0,7

0,8

0,9

1,0

C2

a = 0,8

1,62

1,42

1,31

1,24

1,20

1,16

1,14

1,12

1,10

a = 1,0

1,54

1,36

1,25

1,19

1,15

1,12

1,10

1,08

1,07

C3

2,18

2,26

2,33

2,40

2,46

2,52

2,57

2,62

2,67

Trong đó:

a: Chiều dày của lớp ngoài hoặc lớp trong chia cho chiều dày nào lớn hơn;

b: Tổng chiều dày của lớp ngoài và lớp trong chia cho chiều dày của lõi.

2 Mặc dù những yêu cầu ở -1, chiều dày tương ứng của lớp trong và của lớp ngoài của kết cấu vỏ nhiều lớp phải không nhỏ hơn trị số tính theo công thức sau đây. Tuy nhiên, trong mọi trường hợp chiều dày này phải không nhỏ hơn 2,4 mm:

Trong đó:

S: Khoảng cách sườn (m);

C4: Hệ số tính theo công thức sau đây:

Ef: Mô đun đàn hồi uốn của lớp trong hoặc lớp ngoài quy định ở 1.3.4 (N/mm2);

Ec: Mô đun đàn hồi nén của lõi xác định bằng thử nghiệm quy định ở 4.2.1, 4.3.5 - 2(2), -3(2) hoặc -4(1) (N/mm2);

sc: Độ bền nén của lõi xác định bằng thử nghiệm quy định ở 4.2.1, 4.3.5-2 (2), -3 (2) hoặc -4(1) (N/mm2);

tc: Chiều dày của lõi (mm).

7.4 Lớp vỏ bao ở các đoạn mút

7.4.1 Chiều dày của lớp vỏ bao ở các đoạn mút

1 Ra ngoài đoạn giữa tàu, chiều dày của lớp vỏ bao có kết cấu một lớp có thể giảm dần. Ở các đoạn mút, chiều dày này có thể bằng 0,85 chiều dày lớp vỏ bao ở đoạn giữa tàu.

2 Ở ngoài đoạn giữa tàu, lớp vỏ bao có kết cấu nhiều lớp phải có cùng kết cấu như ở đoạn giữa tàu.

3 Ở những vùng chịu tải trọng cục bộ như áp suất chân vịt v.v... lớp vỏ bao phải được gia cường thích đáng.

7.4.2 Đoạn đáy gia cường mũi tàu

1 Đoạn đáy gia cường mũi tàu là phần đáy phẳng ở phía trước của vị trí quy định ở (1) hoặc ở (2) sau đây. Đáy phẳng là đáy mà độ dốc đo ở tiết diện ngang tương ứng (xem Hình 7.1) không lớn hơn 15o.

(1) Nếu V / không lớn hơn 1,5: 0,25L tính từ mũi tàu;

(2) Nếu V / lớn hơn 1,5: 0,30L tính từ mũi tàu

Trong đó V là tốc độ thiết kế tính bằng hải lý/giờ mà tàu có đáy trơn có thể đạt được với công suất liên tục lớn nhất trên nước tĩnh ở điều kiện tải tương ứng với đường nước chở hàng thiết kế lớn nhất (sau đây trong Quy chuẩn này gọi là "Điều kiện toàn tải").

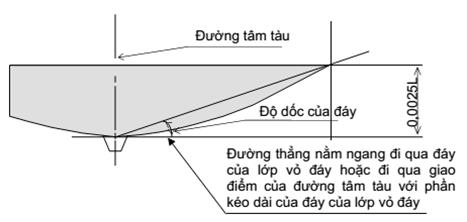

Hình 7.1 Độ dốc của đáy

7.4.3 Lớp vỏ bao ở đoạn đáy gia cường mũi tàu

1 Chiều dày lớp vỏ bao ở đoạn đáy gia cường mũi tàu có kết cấu một lớp phải không nhỏ hơn trị số tính theo công thức sau đây:

CS (mm)

Trong đó:

C: Hệ số được cho ở Bảng 7.2. Với các trị số trung gian của thì C được tính theo phép nội suy tuyến tính;

S: Khoảng cách sườn, khoảng cách các sống hoặc khoảng cách các nẹp dọc của vỏ lấy trị số nào nhỏ hơn (m);

a: Khoảng cách sườn, khoảng cách các sống hoặc khoảng cách các nẹp dọc của vỏ bao (m), lấy trị số nào lớn hơn chia cho S.

Bảng 7.2 Trị số của C

a

1,0

1,2

1,4

1,6

1,8

³ 2,0

C

5,36

5,98

6,37

6,62

6,75

6,81

2 Chiều dày của lớp vỏ bao ở đoạn đáy gia cường mũi tàu kết cấu nhiều lớp phải không nhỏ hơn trị số tính theo công thức ở 7.3.3-1. Tuy nhiên, khi áp dụng công thức này, C3 được lấy bằng 1,8 lần trị số cho trong Bảng 7.1 và t f là chiều dày của lớp vỏ quy định ở 7.3.3-1.

3 Ở những tàu FRP có chiều dài nhỏ hơn 20 mét và V nhỏ hơn 14 hải lý/giờ hoặc ở những tàu FRP được Đăng kiểm coi là đủ chiều chìm mũi, chiều dày quy định ở -1 và -2 có thể được giảm thích đáng.

7.5 Lớp vỏ bao mạn của thượng tầng

7.5.1 Chiều dày của lớp vỏ

1 Lớp vỏ bao mạn của thượng tầng phải theo các yêu cầu ở (1) và (2) sau đây:

(1) Chiều dày của lớp vỏ bao mạn của thượng tầng ở 0,25L tính từ mũi tàu, chiều dày của lớp vỏ bao mạn của thượng tầng mũi lộ hoặc thượng tầng đuôi lộ phải không nhỏ hơn chiều dày của vỏ bao mạn tại vùng đó;

(2) Chiều dày của vỏ bao mạn của những thượng tầng không quy định ở (1) có thể bằng 0,8 chiều dày của lớp vỏ bao mạn tại vùng đó.

7.6 Gia cường cục bộ lớp vỏ bao

7.6.1 Gia cường lớp vỏ bao có lỗ luồn neo và lớp vỏ bao kề cận đó

Lớp vỏ bao mạn và các lớp vỏ khác có nguy cơ tiếp xúc với neo và xích neo v.v... phải được gia cường thích đáng.

Chương 8

BOONG

8.1 Quy định chung

8.1.1 Áp dụng

1 Các yêu cầu của Chương này được áp dụng cho kết cấu và kích thước của boong tạo hình bằng FRP. Những boong như boong gỗ, boong làm bằng vật liệu không phải là FRP phải theo quy định của Đăng kiểm.

2 Kết cấu và kích thước của boong quy định ở Chương này được áp dụng cho boong có kết cấu một lớp hoặc nhiều lớp.

8.1.2 Tính kín nước của boong

Trừ trường hợp được Đăng kiểm chấp nhận đặc biệt, boong phải là kết cấu kín nước.

8.1.3 Tính liên tục của boong

Nếu boong trên thay đổi độ cao thì sự thay đổi đó phải được thực hiện bằng boong dốc dần dần hoặc các cơ cấu tạo thành boong phải được kéo dài và được liên kết hữu hiệu với nhau bằng những biện pháp thích hợp.

8.2 Chiều dày tối thiểu của boong

8.2.1 Chiều dày của boong kết cấu một lớp

1 Trong hệ thống kết cấu dọc, chiều dày của lớp boong trên ở đoạn giữa tàu phải không nhỏ hơn trị số tính theo công thức sau đây:

5,81S         (mm)

Trong đó:

S: Khoảng cách các xà dọc (m);

h: Được quy định ở 8.2.3 (kN/m2)

2 Trong hệ thống kết cấu ngang, chiều dày của lớp boong trên ở đoạn giữa tàu phải không nhỏ hơn trị số tính theo công thức sau đây:

5,81S (mm)

Trong đó:

S: Khoảng cách các xà dọc (m);

h: Được quy định ở 8.2.3 (kN/m2)

3 Chiều dày của lớp boong trên ở ngoài đoạn giữa tàu và chiều dày của các lớp boong khác phải không nhỏ hơn trị số tính theo công thức sau đây:

4,2S (mm)

Trong đó:

S: Khoảng cách các xà dọc (m);

h: Được quy định ở 8.2.3 (kN/m2)

2 Trong hệ thống kết cấu ngang, chiều dày của lớp boong trên ở đoạn giữa tàu phải không nhỏ hơn trị số tính theo công thức sau đây:

5,81S (mm)

Trong đó:

S: Khoang cách các xà dọc (m);

h: Được quy định ở 8.2.3 (kN/m2)

3. Chiều dày của lớp boong trên ở ngoài đoạn giữa tàu và chiều dày của các lớp boong khác phải không nhỏ hơn trị số tính theo công thức sau đây:

4,2S (mm)

Trong đó:

S: Khoang cách các xà dọc (m);

h: Được quy định ở 8.2.3 (kN/m2)

8.2.2 Chiều dày của lớp boong kết cấu nhiều lớp

1 Chiều dày tổng cộng của lớp trong, lớp ngoài và lõi của kết cấu nhiều lớp phải không nhỏ hơn trị số tính theo các công thức sau đây, lấy trị số nào lớn hơn:

0,1C1Sh            (mm)

C2ft                    (mm)

Trong đó:

S: Khoảng cách các xà dọc hoặc các xà ngang (m);

h: Được quy định ở 8.2.3 (kN / m).

tf: Chiều dày của lớp boong kết cấu một lớp quy định ở 8.2.1 (mm);

C1 và C2: Như quy định ở 7.3.3-1.

2 Các chiều dày tương ứng của lớp trong và lớp ngoài của boong kết cấu nhiều lớp, mặc dù các yêu cầu ở -1, phải không nhỏ hơn trị số tính theo công thức sau đây. Tuy nhiên, trong mọi trường hợp, chiều dày đó phải không nhỏ hơn 2,4 mm.

Trong đó:

S: Khoảng cách các xà dọc hoặc xà ngang (m);

h: Được quy định ở 8.2.3 (kN / m).

C4: Như quy định ở 7.3.3-2.

8.2.3 Tải trọng boong h

1 Tải trọng boong chứa hàng v.v... được quy định ở từ (1) đến (3) sau đây:

(1) Đối với boong để chứa hàng hóa và dự trữ, h phải bằng 0,7 chiều cao nội boong đo ở mạn, tính bằng mét, từ boong đó đến boong ở trực tiếp phía trên đó (kN / m2) hoặc bằng trọng lượng hàng trên một đơn vị diện tích boong (kN/m2), lấy trị số nào lớn hơn;

(2) Nếu hàng hóa được chứa ở boong thời tiết thì h phải bằng trọng lượng hàng hóa trên một đơn vị diện tích boong (kN/m2) hoặc trị số quy định ở -3, lấy trị số nào lớn hơn;

(3) Đối với boong chứa loại hàng hóa rất nhẹ, h có thể được thay đổi thích hợp.

2 Với những boong chỉ dùng cho sinh hoạt hoặc chỉ phục vụ cho hành hải và với boong lầu dài, h được lấy bằng 4,5 (kN/m2)

3 Với boong thời tiết, h được quy định ở (1) và (2) sau đây:

(1) Với boong thời tiết, vùng phía trước của 0,3L tính từ mũi tàu:

0,5L + 4,5         (kN/m2)

(2) Với boong thời tiết, vùng phía sau của 0,3L tính từ mũi tàu:

0,26L + 4,5        (kN/m2)

8.3 Gia cường cục bộ boong

8.3.1 Gia cường cục bộ vì có lỗ khoét lớn

1 Chiều dày lớp boong ở vùng góc lỗ khoét lớn phải được tăng thích đáng.

2 Góc lỗ khoét phải được lượn tròn thích hợp.

8.3.2 Vị trí các lỗ khoét

Khoảng cách từ mạn tàu hoặc từ mép miệng khoang đến lỗ khoét phải không nhỏ hơn 1,5 lần đường kính lỗ khoét. Tuy nhiên, nếu khoảng cách này cần phải được lấy nhỏ hơn trị số đó thì phải gia cường bổ sung thích đáng.

8.3.3 Những boong có nguy cơ bị mòn

Những lớp boong có nguy cơ bị mòn do tải trọng nặng v.v... phải được bảo vệ thích đáng chống mòn bằng biện pháp tăng chiều dày hoặc có lớp phủ.

8.3.4 Boong chịu tải trọng nặng

Những phần boong chịu tải trọng nặng như máy móc trên boong v.v... phải được tăng chiều dày hoặc phải được gia cường thích đáng.

Chương 9

SƯỜN

9.1 Quy định chung

9.1.1 Áp dụng

1 Những yêu cầu của Chương này được áp dụng cho kết cấu và kích thước của sườn được tạo hình bằng FRP.

2 Với những tàu FRP có những khoang quá dài hoặc có miệng khoang quá rộng, độ cứng ngang của thân tàu phải được tăng thích đáng bằng cách tăng kích thước của sườn hoặc đặt những sườn khỏe bổ sung.

9.1.2 Sườn ở vùng két sâu

Độ bền của sườn ở vùng két sâu phải không kém độ bền của nẹp vách két sâu.

9.2 Kết cấu

9.2.1 Kết cấu của sườn

1 Sườn phải được kết cấu sao cho không bị mất ổn định ngang.

2 Với những tàu có chiều dài nhỏ có thể dùng lớp vỏ bao mạn có kết cấu dạng sóng thay thế cho kết cấu sườn thông thường.

9.2.2 Lõi của sườn

1 Gỗ dùng làm lõi của sườn phải rất khô, không có mắt, phải thận trọng sao cho gỗ bọc trong FRP không bị mục.

2 Bọt nhựa dùng làm lõi phải là loại không hút ẩm.

9.3 Khoảng cách sườn

9.3.1 Khoảng cách sườn

1 Khoảng cách chuẩn của sườn bằng 500 mm.

2 Ở phía trước của 0,2L tính từ mũi tàu và ở ngăn đuôi, khoảng cách sườn phải không lớn hơn 500 mm.

9.3.2 Trường hợp khoảng cách sườn quá lớn

Nếu khoảng cách sườn bằng hoặc lớn hơn 750 mm thì phải đặc biệt quan tâm đến kết cấu và kích thước của các kết cấu cơ bản của thân tàu.

9.4 Sườn

9.4.1 Kích thước của sườn ngang

1 Mô đun chống uốn tiết diện của sườn ngang ở phía sau của 0,15L tính từ mũi tàu phải không nhỏ hơn trị số tính theo công thức sau đây:

32Shl2                              (cm3)

Trong đó:

S: Khoảng cách sườn (m);

l: Khoảng cách thẳng đứng từ mặt trên lớp đáy trên hoặc từ mặt đà ngang của đáy đơn ở mạn đến mặt trên của xà ngang boong, tại mạn (m). Với những sườn ở phía sau của 0,25L tính từ mũi tàu, l được đo ở giữa tàu. Với những sườn ở từ 0,25L đến 0,15L tính từ mũi tàu, l được đo ở 0,25L tính từ mũi tàu;

h: Khoảng cách thẳng đứng từ mút dưới của l ở chỗ được đo đến điểm ở d + 0,026L (m) cao hơn điểm chân của D. Tuy nhiên, nếu khoảng cách đó nhỏ hơn 0,5D (m) thì h được lấy bằng 0,5D (m).

2 Mô đun chống uốn của sườn ngang ở phía trước của 0,15L tính từ mũi tàu phải không nhỏ hơn trị số tính theo công thức sau đây:

37,5Shl2                        (cm3)

Trong đó:

S, h và l: Như được quy định ở -1. Tuy nhiên, l phải được đo ở 0,15L tính từ mũi tàu.

9.4.2 Dầm dọc mạn

1 Mô đun chống uốn tiết diện của dầm dọc mạn ở dưới boong trên tại đoạn giữa tàu phải không nhỏ hơn trị số tính theo công thức sau đây:

49Shl2 (cm3)

Trong đó:

S: Khoảng cách các dầm dọc (m);

h: Khoảng cách thẳng đứng từ dầm dọc đến điểm ở d + 0,026L (m) cao hơn điểm chân của D (m). Tuy nhiên, nếu khoảng cách đó nhỏ hơn 0,5D thì h phải được lấy bằng 0,5D (m);

l: Khoảng cách giữa các vách ngang hoặc khoảng cách giữa các sườn khỏe, nếu có, hoặc khoảng cách từ vách ngang đến sườn khỏe, kể cả chiều dài của các liên kết mút (m).

2 Ra ngoài đoạn giữa tàu, mô đun chống uốn tiết diện của dầm dọc mạn có thể được giảm dần về phía các mút tàu và tại mút có thể được lấy bằng 0,85 trị số tính theo công thức ở - 1 trên. Tuy nhiên, mô đun chống uốn tiết diện của dầm dọc mạn ở phía trước của 0,15L tính từ mũi tàu phải không nhỏ hơn trị số tính theo công thức ở -1 trên.

9.4.3 Sườn khỏe đỡ dầm dọc mạn

Nếu mạn tàu được kết cấu theo hệ thống dọc thì sườn khỏe đỡ dầm dọc mạn phải được đặt cách nhau không quá 2,4 mét. Tuy nhiên, kết cấu và kích thước của sườn khỏe phải được Đăng kiểm xem xét.

9.4.4 Kết cấu kiểu mũ

Ngoài những yêu cầu của Chương này, kích thước của sườn khỏe kết cấu theo kiểu mũ phải thỏa mãn các yêu cầu ở 1.3.5.

Chương 10

KẾT CẤU ĐÁY

10.1 Quy định chung

10.1.1 Áp dụng

1 Những yêu cầu trong Chương này được áp dụng chủ yếu cho đáy đơn.

2 Nếu đáy được kết cấu từng phần hoặc toàn phần theo kết cấu đáy đôi thì đáy đôi phải theo các yêu cầu ở 10.6, và thêm vào đó, các cơ cấu đáy đôi phải được kết cấu đặc biệt thận trọng.

10.2 Sống chính

10.2.1 Kết cấu và kích thước

1 Sống chính phải cố gắng đi suốt từ vách mũi đến vách đuôi.

2 Chiều dày của tấm thành sống chính phải không nhỏ hơn trị số tính theo công thức sau đây. Tuy nhiên, ra ngoài đoạn giữa tàu, chiều dày này có thể giảm dần về phía các mút của tàu và ở đoạn mút của tàu chiều dày này có thể bằng 0,85 trị số yêu cầu ở đoạn giữa tàu:

0,4L + 4,7         (mm).

3 Chiều rộng và chiều dày của tấm mép phải không nhỏ hơn trị số tính theo công thức tương ứng sau đây. Tuy nhiên, ra ngoài đoạn giữa tàu, diện tích tiết diện tấm mép có thể được giảm dần về phía các mút của tàu và ở các đoạn mút tàu có thể được lấy bằng 0,85 trị số ở đoạn giữa tàu.

Chiều dày: 0,4L + 4,7 (mm);

Chiều rộng: 4L + 30 (mm).

4 Tấm thành của sống phải đi lên đến đỉnh của đà ngang đáy hoặc sống ngang đáy.

5 Trong buồng máy chiều dày của tấm thành và tấm mép của sống chính phải không nhỏ hơn 1,25 lần các trị số tương ứng quy định ở -2 và -3.

6 Ở những tàu mà ky đáy kết cấu theo kiểu mũ có đủ chiều cao, có thể không cần phải đặt sống chính.

10.3 Sống phụ

10.3.1 Vị trí các sống phụ

Nếu chiều rộng của tàu ở đỉnh đà ngang đáy lớn hơn 4 mét thì các sống phụ phải được bố trí theo khoảng cách thích hợp.

10.3.2 Kết cấu và kích thước

1 Chiều dày tấm thành của sống phụ ở đoạn giữa tàu phải không nhỏ hơn trị số tính theo công thức sau đây. Tuy nhiên, ra ngoài đoạn giữa tàu, chiều dày này có thể giảm dần về phía các mút tàu và ở đoạn mút tàu chiều dày này có thể bằng 0,85 trị số ở đoạn giữa tàu.

0,3L + 3,5 (mm).

2 Chiều dày tấm mép của sống phụ phải không nhỏ hơn chiều dày tấm thành và chiều rộng của tấm mép phải không nhỏ hơn trị số tính theo công thức sau đây. Tuy nhiên, ra ngoài đoạn giữa tàu, diện tích tiết diện tấm mép có thể được giảm dần về phía các mút của tàu và ở các đoạn mút tàu có thể bằng 0,8 diện tích ở đoạn giữa tàu.

3,2L + 24 (mm).

3 Chiều cao tiết diện của sống phụ tại các mút của sống phải đi lên đến đỉnh của đà ngang đáy hoặc sống ngang đáy.

10.3.3 Sống phụ trong buồng máy

Chiều dày của tấm thành và tấm mép của sống phụ trong buồng máy phải không nhỏ hơn chiều dày tấm thành và tấm mép sống chính tương ứng quy định ở 10.2.1-2 và -3.

10.4 Đà ngang đáy

10.4.1 Vị trí và kích thước

1 Nếu đáy được kết cấu theo hệ thống ngang thì đà ngang đáy phải được đặt ở mỗi mặt sườn và kích thước của đà ngang đáy phải không nhỏ hơn trị số tính theo công thức sau đây. Tuy nhiên, trong mọi trường hợp chiều dày của tấm đà ngang đáy phải không nhỏ hơn 4 mm.

Chiều cao tiết diện đà ngang đáy ở đường tâm tàu: 62,5b (mm)

Trong đó:

b: Khoảng cách nằm ngang giữa các mặt ngoài của lớp vỏ bao mạn đo ở mặt trên của đà ngang đáy (m).

Chiều dày của tấm đà ngang đáy: 0,4L (mm).

2 Ra ngoài đoạn 0,5L giữa tàu, chiều dày của tấm đà ngang đáy có thể được giảm dần về phía các mút tàu và ở đoạn mút của tàu có thể còn bằng 0,9 chiều dày quy định ở -1 trên. Tuy nhiên, đà ngang đáy ở đoạn đáy gia cường mũi tàu phải theo các yêu cầu ở 10.7.2.

3 Các đà ngang đáy ở dưới máy chính và ổ chặn phải có đủ chiều cao và phải có kết cấu đặc biệt vững chắc. Chiều dày phải không nhỏ hơn chiều dày tấm thành sống chính tính theo công thức ở 10.2.1-2.

10.4.2 Mô đun chống uốn tiết diện của đà ngang đáy

1 Chiều dày của tấm mép ở cạnh trên của đà ngang đáy phải không nhỏ hơn chiều dày tấm thành tại chỗ đó của đà ngang đáy.

2 Mô đun chống uốn tiết diện của đà ngang đáy phải không nhỏ hơn trị số tính theo công thức sau đây:

15,4SDb2           (cm3)

Trong đó:

S: Khoảng cách các đà ngang đáy (m);

b: Như quy định ở 10.4.1-1.

3 Mô đun chống uốn tiết diện của đà ngang đáy ở dưới bệ máy chính phải không nhỏ hơn 1,5 lần trị số quy định ở -2 trên.

10.4.3 Đà ngang tạo thành một phần của vách

Tấm đà ngang tạo thành một phần của vách, cùng với những quy định ở Chương này, phải theo các yêu cầu đối với vách kín nước quy định ở Chương 13 và đối với két sâu quy định ở Chương 14.

10.5 Dầm dọc đáy

10.5.1 Kết cấu

Dầm dọc đáy phải đi liên tục qua đà ngang đáy hoặc phải liên kết với đà ngang đáy sao cho có đủ độ bền chống uốn và chống kéo.

10.5.2 Khoảng cách giữa các dầm dọc đáy

Khoảng cách chuẩn giữa các dầm dọc đáy bằng 500 mm.

10.5.3 Mô đun chống uốn tiết diện của dầm dọc đáy

Mô đun chống uốn tiết diện của dầm dọc đáy phải không nhỏ hơn trị số tính theo công thức sau đây:

55,6Shl2            (cm3)

Trong đó:

l: Khoảng cách giữa các sống ngang đáy (m);

S: Khoảng cách giữa các dầm dọc đáy (m);

h: Khoảng cách từ dầm dọc đáy dến điểm ở d + 0,026L (m) cao hơn điểm chân của D (m). Tuy nhiên, nếu khoảng cách đó nhỏ hơn 0,5D (m) thì h được lấy bằng 0,5D (m).

10.5.4 Sống ngang đáy đỡ dầm dọc đáy

Nếu đáy được kết cấu theo hệ thống dọc thì sống ngang đáy đỡ dầm dọc đáy phải được đặt theo khoảng cách không lớn hơn 2,4 mét. Sống ngang đáy phải được đặt theo mỗi sườn khỏe và phải có kích thước không nhỏ hơn quy định ở 10.4.1 và 10.4.2.

10.6 Đáy đôi

10.6.1 Quy định chung

1 Nếu đáy được kết cấu từng phần hoặc kết cấu toàn phần theo kết cấu đáy đôi thì kích thước của các cơ cấu phải theo yêu cầu ở từ 10.6.2 đến 10.6.6.

2 Lớp đáy dưới ống đo phải được tăng chiều dày hoặc phải được bảo vệ bằng các biện pháp thích hợp chống hư hại do thước đo gây ra.

3 Chiều dày của các đà ngang đáy và sống đáy kín nước, kích thước của các nẹp gia cường ngoài phải theo các yêu cầu tương ứng đối với đà ngang đáy và sống đáy, ngoài ra còn phải theo các yêu cầu đối với két sâu quy định ở Chương 14.

4 Các ngăn cách ly kín dầu phải được đặt ở đáy đôi, giữa các két chứa dầu và két nước ngọt dùng cho sinh hoạt, nồi hơi v.v... có thể gây tác hại khi bị lẫn dầu.

10.6.2 Sống chính

1 Tấm thành của sống chính phải cố gắng đi suốt chiều dài của đáy.

2 Chiều dày tấm thành của sống chính phải theo các yêu cầu ở 10.2.1.

10.6.3 Sống phụ

1 Nếu chiều rộng của tàu ở đỉnh của đà ngang đáy lớn hơn 4 mét thì sống phụ phải được đặt theo các khoảng cách thích hợp.

2 Chiều dày của tấm thành sống phụ phải theo các yêu cầu ở 10.3.2.

10.6.4 Đà ngang đáy

1 Đà ngang đáy phải được đặt ở mỗi mặt sườn.

2 Kích thước của đà ngang đáy phải theo các yêu cầu ở 10.4.1.

3 Nếu đà ngang đáy có kết cấu một lớp thì nẹp gia cường đà ngang đáy phải được đặt theo các khoảng cách thích hợp.

4 Với đà ngang tạo thành phần dưới của vách, cùng với các yêu cầu của Chương này, phải theo các yêu cầu đối vách kín nước quy định ở Chương 13.

10.6.5 Lớp đáy trên

1 Chiều dày của lớp đáy trên phải không nhỏ hơn trị số tính theo công thức sau đây:

11,5S (mm)

Trong đó:

S: Khoảng cách giữa các đà ngang đáy (m).

2 Lớp đáy trên phải được liên kết cứng với lớp vỏ bao mạn và lớp vách v.v...

10.6.6 Dầm dọc đáy

1 Kết cấu, kích thước và khoảng cách của các dầm dọc đáy phải theo các yêu cầu ở 10.5.1, 10.5.2, 10.5.3 và 10.8.

2 Kết cấu và kích thước dầm dọc đáy trên phải theo quy định của Đăng kiểm.

10.7 Kết cấu của đoạn đáy gia cường mũi tàu

10.7.1 Phạm vi gia cường

Đoạn đáy gia cường mũi tàu là đoạn quy định ở 7.4.2.

10.7.2 Kích thước và kết cấu

Kích thước của đà ngang đáy, dầm dọc đáy, sống phụ và sống chính ở đoạn đáy gia cường mũi tàu phải được tăng cường thích đáng.

10.8 Kết cấu kiểu mũ

10.8.1 Kết cấu và kích thước

1 Chiều dày ở một bên của tấm thành của sống chính, sống phụ và đà ngang đáy kết cấu kiểu mũ phải không nhỏ hơn 0,7 trị số tương ứng quy định ở 10.2.1-2, 10.3.2-1 và 10.4.1.

2 Diện tích tiết diện tấm mép trên của sống chính và sống phụ kết cấu kiểu mũ phải không nhỏ hơn tích của chiều rộng với chiều dày của tấm mép quy định tương ứng ở 10.2.1-3 và 10.3.2-2.

3 Mô đun chống uốn tiết diện của đà ngang đáy và dầm dọc đáy kết cấu kiểu mũ phải không nhỏ hơn trị số quy định ở 10.4.2 và 10.5.3 tương ứng.

4 Kích thước của các cơ cấu của kết cấu kiểu mũ, cùng với các yêu cầu ở từ -1 đến -3 trên đây, phải theo các yêu cầu ở 1.3.5.

Chương 11

XÀ BOONG

11.1 Xà boong

11.1.1 Vị trí của xà ngang boong

Xà ngang boong phải được đặt ở mỗi mặt sườn.

11.1.2 Độ cong ngang của boong thời tiết

Độ cong ngang của boong thời tiết nên bằng B/50.

11.1.3 Mô đun chống uốn tiết diện của xà ngang boong

Mô đun chống uốn tiết diện của xà ngang boong phải không nhỏ hơn trị số tính theo công thức sau đây:

CShl2    (cm3)

Trong đó:

l: Khoảng cách nằm ngang từ đỉnh trong của mã xà đến đế tựa gần nhất của boong hoặc giữa các đế tựa lân cận nhau của xà boong (m). Trừ các xà ở đoạn mút tàu, nếu ở xà boong trên l nhỏ hơn 0,25B thì l được lấy bằng 0,25B. Nếu ở các xà boong của các đoạn mút của boong trên hoặc ở các xà boong thượng tầng, l nhỏ hơn 0,2B thì l được lấy bằng 0,2B;

S: Khoảng cách giữa các xà boong (m);

C: Hệ số được cho dưới đây:

Xà dọc boong:

(a) Ở đoạn giữa tàu: 3,4;

(b) Ở các chỗ khác: 2,9.

Xà ngang boong: 2,9.

h: Như quy định ở 8.2.3 (kN / m2). Tuy nhiên, nếu trị số lấy theo quy định ở 8.2.3-3 thì h được quy định như sau:

11.1.4 Liên kết mút

Xà boong và sườn phải được liên kết với nhau bằng mã. Chiều dài cạnh mã phải không nhỏ hơn 1/8 của l quy định ở 9.4.1.

11.1.5 Xà của boong tạo thành nóc két sâu

Cùng với các yêu cầu của Chương này, kích thước của xà đặt ở boong tạo thành nóc két sâu phải theo các yêu cầu đối với két sâu, coi boong như là vách của két sâu.

11.1.6 Xà của boong chịu tải trọng đặc biệt nặng

Xà của boong chịu tải trọng đặc biệt nặng như máy móc trên boong v.v... phải được gia cường thích đáng.

11.1.7 Xà ngang boong khỏe đỡ xà dọc boong

Nếu boong được kết cấu theo hệ thống dọc thì xà ngang khỏe đỡ xà dọc boong phải được đặt cách nhau khoảng 2,4 m. Trong trường hợp này kích thước và kết cấu của xà ngang boong khỏe phải theo quy định của Đăng kiểm.

11.1.8 Kết cấu kiểu mũ

Cùng với những yêu cầu của Chương này, kích thước của xà boong kết cấu kiểu mũ phải theo các yêu cầu ở 1.3.5.

Chương 12

SỐNG DỌC DƯỚI BOONG VÀ CỘT

12.1 Sống dọc dưới boong

12.1.1 Vị trí

1 Ở những chỗ mà xà boong cần được đỡ phải đặt những sống dọc dưới boong hoặc những kết cấu tương đương theo yêu cầu của Chương này.

2 Nếu cần thì sống dọc dưới boong v.v... phải được đặt dưới các cột cờ, cột cẩu, máy móc trên boong và các tải trọng nặng tập trung khác.

12.1.2 Kết cấu của sống

Sống dọc dưới boong phải có chiều cao tiết diện không đổi trên suốt đoạn giữa các vách và phải có đủ độ cứng chống uốn.

12.1.3 Mô đun chống uốn tiết diện của sống

Mô đun chống uốn tiết diện của sống dọc dưới boong phải không nhỏ hơn trị số tính theo công thức sau đây:

Cbhl2     (cm3)

Trong đó:

b: Khoảng cách giữa các trung điểm của các khoảng cách từ sống đến các sống lân cận hoặc đến đỉnh trong của mã (m) (xem Hình 12.1);

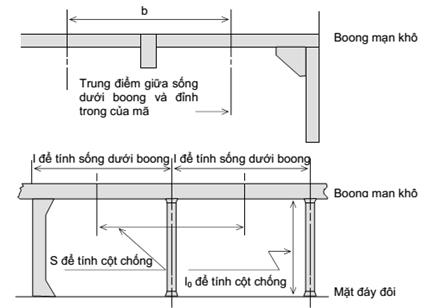

Hình 12.1 Đo b, l, S và l0

l: Khoảng cách giữa các đế tựa của sống (m) (xem Hình 12.1);

h: Như quy định ở 8.2.3 (kN/m2). Tuy nhiên, nếu h phải theo các yêu cầu ở 8.2.3-3 thì h được tính theo (a) và (b) sau đây:

(a) Ở phía trước của 0,3L tính từ mũi tàu: 0,13L + 0,45 (kN / m2);

(b) Ở phía sau của 0,3L tính từ mũi tàu: 0,11L + 0,45 (kN/m2);

C: Hệ số được cho dưới đây:

(a) Ở đoạn giữa tàu: 4,3;

(b) Ở những chỗ khác: 3,4.

12.1.4 Đế và liên kết mút

1 Các mút của sống dưới boong phải được đỡ bởi các nẹp vách. Các nẹp đó phải được gia cường thích đáng.

2 Nếu hai sống dọc dưới boong kế tiếp nhau hoặc một sống dọc dưới boong và một vách dọc không theo một đường thẳng ở vùng của vách ngang v.v... thì các kết cấu đó phải được kéo dài ra khỏi vách ngang v.v... một đoạn dài ít nhất là bằng một khoảng sườn.

12.1.5 Kết cấu kiểu mũ

Kích thước của sống dọc dưới boong kết cấu kiểu mũ, cùng với những yêu cầu của Chương này, phải theo các yêu cầu ở 1.3.5.

12.2 Cột

12.2.1 Áp dụng

Cột đỡ xà boong phải theo những yêu cầu của Chương này.

12.2.2 Cột dưới tải trọng tập trung v.v...

Những đế đỡ đặc biệt tạo bởi cột hoặc các cơ cấu thích hợp khác phải được bố trí ở các mút và góc lầu, trong buồng máy, tại các mút của thượng tầng và dưới các tải trọng tập trung nặng.

12.2.3 Diện tích tiết diện cột

1 Diện tích tiết diện cột thép phải không nhỏ hơn trị số tính theo công thức sau đây:

Trong đó:

S: Khoảng cách giữa các trung điểm của các vùng từ cột đến các cột lân cận hoặc đến vách (m) (xem Hình 12.1);

b: Khoảng cách giữa các trung điểm của các vùng từ cột đến các cột lân cận hoặc đến đỉnh trong của mã (m) (xem Hình 12.1);

h: Như quy định ở 12.1.3;

l0: Khoảng cách từ chân cột đến mặt dưới của sống hoặc xà boong đỡ bởi cột (m) (xem Hình 12.1);

k0: Trị số tính theo công thức sau đây:

I: Mô men quán tính tối thiểu của tiết diện cột (cm 4);

A: Diện tích tiết diện cột (cm 2).

2 Diện tích tiết diện cột gỗ phải không nhỏ hơn trị số tính theo công thức sau đây:

Trong đó:

S,b,h,l0,k0: Như quy định ở -1 trên đây.

Chương 13

VÁCH KÍN NƯỚC

13.1 Vị trí vách kín nước

13.1.1 Vách chống va

Tàu FRP phải có vách chống va đặt trong đoạn từ 0,05L (m) đến 0,13L (m) tính từ cạnh trước của sống mũi trên đường trọng tải.

13.1.2 Vách đuôi

1 Các tàu FRP phải có vách đuôi đặt ở vị trí thích hợp.

2 Ống trục đuôi phải được đặt trong ngăn kín nước tạo bởi vách đuôi hoặc những kết cấu thích hợp khác.

13.1.3 Vách buồng máy

Vách kín nước phải được đặt ở hai đầu của buồng máy.

13.1.4 Chiều cao của vách kín nước

1 Các vách kín nước quy định ở từ 13.1.1 đến 13.1.3 phải đi lên ít nhất là đến boong trên trừ các vách quy định ở từ (1) đến (3) sau đây:

(1) Vách kín nước ở vùng thượng tầng đuôi lộ hoặc thượng tầng mũi lộ phải đi lên đến boong thượng tầng đuôi lộ hoặc thượng tầng mũi lộ;

(2) Nếu thượng tầng mũi có lỗ khoét không có thiết bị đóng, dẫn vào không gian ở dưới boong mạn khô hoặc nếu thượng tầng mũi dài có chiều dài không nhỏ hơn 0,25L thì vách mũi phải đi lên đến boong thượng tầng. Trong trường hợp này, phần kéo dài có thể có bậc trong phạm vi khoảng cách quy định ở 13.1.1 và có thể là kín nước;

(3) Nếu boong ở dưới boong trên nhưng ở trên đường trọng tải được kéo dài từ vách đuôi đến đuôi tàu và được kết cấu kín nước thì vách đuôi có thể được kết thúc ở boong đó. Tuy nhiên, trong trường hợp này độ bền ngang và độ cứng ngang của thân tàu phải được đảm bảo bằng những sườn khỏe hoặc phần vách đi lên đến boong trên đặt ở ngay trên hoặc ở lân cận với vách đuôi.

13.1.5 Hầm xích

1 Nếu hầm xích được đặt ở phía sau vách mũi hoặc ở khoang mũi thì hầm xích phải kín nước và phải có bơm tiêu nước.

2 Hầm xích phải có vách ngăn ở mặt phẳng dọc tâm.

13.2 Kết cấu của vách kín nước

13.2.1 Chiều dày của lớp vách kết cấu một lớp

Chiều dày của lớp vách kết cấu một lớp phải không nhỏ hơn trị số tính theo công thức sau đây:

12S            (mm)

Trong đó:

S: Khoảng cách nẹp (m);

h: Khoảng cách thẳng đứng từ cạnh dưới của lớp vách đến mặt trên của lớp boong trên đo ở đường tâm tàu (m). Tuy nhiên, với vách mũi trị số nói trên phải được nhân với 1,25.

13.2.2 Chiều dày của vách kết cấu nhiều lớp

1 Tổng chiều dày của các lớp trong, lớp ngoài và lõi của vách kết cấu nhiều lớp phải không nhỏ hơn trị số tính theo các công thức sau đây, lấy trị số nào lớn hơn:

C1Sh     (mm);

C2ft        (mm)

Trong đó:

tf: Chiều dày quy định ở 13.2.1 cho trường hợp kết cấu một lớp (mm);

h: Như quy định ở 13.2.1 (m);

S: Khoảng cách nẹp (mm);

C1 và C2: Như quy định ở 7.3.3-1.

2 Mặc dù những quy định ở -1, các chiều dày tương ứng của lớp trong lớp ngoài của vách kết cấu nhiều lớp phải không nhỏ hơn trị số tính theo công thức sau đây. Tuy nhiên, trong mọi trường hợp, chiều dày này phải không nhỏ hơn 2,4 mm.

Trong đó:

S: Khoảng cách nẹp (m);

h: Như quy định ở 13.2.1 (mm);

C4: Như quy định ở 7.3.3-2.

13.2.3 Lớp vách bằng gỗ dán kết cấu

Nếu gỗ dán kết cấu được dùng làm tấm vách thì chiều dày gỗ dán phải không nhỏ hơn trị số yêu cầu ở 13.2.1 nhân với hệ số cho ở 1.3.4-2 (1). Tuy nhiên, sB được lấy bằng giới hạn bền uốn (N/mm2) của gỗ dán.

13.2.4 Nẹp vách

Mô đun chống uốn tiết diện của nẹp vách phải không nhỏ hơn trị số tính theo công thức sau đây:

CShl2        (cm3)

Trong đó:

l: Tổng chiều dài giữa các đế lân cận của nẹp (m) kể cả chiều dài của liên kết mút. Tuy nhiên, nếu có đặt sống thì l là khoảng cách từ chân của liên kết mút đến chiếc sống gần nhất hoặc khoảng cách giữa các sống;

h: 0,8 khoảng cách thẳng đứng từ trung điểm của l đến mặt trên của lớp boong trên ở đường tâm tàu cộng 1,2 (m). Tuy nhiên, với vách chống va thì trị số nói trên phải được nhân với 1,25;

S: Khoảng cách nẹp (m);

C: Hệ số được cho dưới đây:

(a) Nếu cả hai mút của nẹp được gắn mã: 20;

(b) Nếu các mút nẹp được xén vát: 30.

13.2.5 Sống đỡ nẹp vách

Tấm thành của sống đỡ nẹp vách phải được liên kết với lớp vách và mô đun chống uốn tiết diện của sống phải không nhỏ hơn trị số tính theo công thức sau đây:

34Shl2      (cm3)

Trong đó:

l: Tổng chiều dài của sống kể cả chiều dài của các liên kết mút (m);

S: Chiều rộng của diện tích được đỡ bởi sống (m);

h: 0,8 khoảng cách thẳng đứng từ trung điểm của S đến mặt trên của lớp boong trên ở đường tâm tàu cộng 1,2 (m). Tuy nhiên, với vách mũi thì trị số nói trên phải được nhân với 1,25.

13.2.6 Kết cấu kiểu mũ

Kích thước của nẹp vách và sống vách kết cấu kiểu mũ, cùng với những yêu cầu của Chương này, phải theo yêu cầu ở 1.3.5.

Chương 14

KÉT SÂU

14.1 Quy định chung

14.1.1 Định nghĩa

Két sâu (deep tank) là két dùng để chứa nước, dầu đốt hoặc các chất lỏng khác tạo thành một phần của thân tàu ở trong khoang hoặc trong nội boong. Nếu cần thì két sâu dùng để chứa dầu được gọi là "két sâu chứa dầu".

14.1.2 Nối đất

Các bộ phận bằng kim loại, đường ống v.v... trong két phải được nối đất.

14.1.3 Phạm vi áp dụng

1 Kết cấu của các vách ngăn kín nước, két trong khoang đuôi, két sâu trong khoang và giữa các boong, trừ các két sâu chứa dầu có điểm bốc cháy thấp hơn 60 °C phải theo các yêu cầu của Chương này. Những phần đồng thời dùng làm vách kín nước phải theo các yêu cầu đối với vách kín nước.

2 Kết cấu của két sâu chứa dầu có điểm chớp cháy thấp hơn 60 °C phải theo quy định riêng của Đăng kiểm.

14.1.4 Vách ngăn trong két

1 Két sâu phải có kích thước vừa phải và phải có vách ngăn dọc để thỏa mãn yêu cầu về ổn định trong điều kiện khai thác và trong quá trình nhận và trả hàng.

2 Két nước ngọt, két dầu đốt và các két khác không chứa đầy trong điều kiện khai thác phải có vách ngăn bổ sung hoặc vách lửng cần thiết để giảm lực động tác động vào kết cấu.

3 Nếu không thể thỏa mãn các yêu cầu ở -2 thì kích thước kết cấu quy định ở Chương này phải được tăng thích đáng.

14.1.5 Tính kín nước của két

Sườn và xà boong không được xuyên qua nóc và vách của két sâu.

14.2 Các lớp của tấm vách két sâu

14.2.1 Chiều dày của vách kết cấu một lớp

Chiều dày của vách kết cấu một lớp phải không nhỏ hơn trị số tính theo công thức sau đây:

13S (mm)

Trong đó:

S: Khoảng cách nẹp (m);

h: Khoảng cách thẳng đứng từ cạnh dưới của lớp vách đến trung điểm của chiều cao từ đỉnh ống tràn đến nóc két (m).

14.2.2 Chiều dày của vách kết cấu nhiều lớp

1 Tổng chiều dày của lớp trong, lớp ngoài và lõi của vách kết cấu nhiều lớp phải không nhỏ hơn trị số tính theo công thức sau đây, lấy trị số nào lớn hơn:

C1Sh     (mm);

C2tf       (mm).

Trong đó:

tf: Chiều dày quy định ở 14.2.1 cho trường hợp kết cấu một lớp (mm);

h: Như quy định ở 14.2.1 (m);

S: Khoảng cách nẹp (mm);

C1 và C2: Như quy định ở 7.3.3-1.

2 Các chiều dày tương ứng của lớp trong và lớp ngoài của vách kết cấu nhiều lớp, mặc dù những yêu cầu ở -1, phải không nhỏ hơn trị số tính theo công thức sau đây. Trong mọi trường hợp chiều dày này phải không nhỏ hơn 2,4 mm.

Trong đó:

S: Khoảng cách nẹp (m);

h: Như quy định ở 14.2.1 (mm);

C4: Như quy định ở 7.3.3-2.

14.2.3 Vách bằng gỗ dán kết cấu

Nếu gỗ dán kết cấu được dùng làm vách thì chiều dày của gỗ dán phải không nhỏ hơn trị số quy định theo yêu cầu ở 14.2.1 nhân với hệ số được cho ở 1.3.4-2 (1). Tuy nhiên,sB được lấy bằng giới hạn bền uốn (N/mm2) của gỗ dán.

14.2.4 Nẹp vách

Mô đun chống uốn tiết diện của nẹp vách phải không nhỏ hơn trị số tính theo công thức sau đây:

CShl2    (cm3)

Trong đó:

S và l: Như quy định ở 13.2.4;

h: Khoảng cách thẳng đứng từ trung điểm của l đến trung điểm của chiều cao từ đỉnh ống tràn đến nóc két (m);

C: Hệ số dược cho như sau:

(a) Nếu cả hai mút nẹp được gắn mã: 28;

(b) Nếu các mút nẹp được xén vát: 42.

14.2.5 Sống đỡ nẹp vách

Mô đun chống uốn tiết diện của sống đỡ sườn và nẹp vách phải không nhỏ hơn trị số tính theo công thức sau đây:

42Shl2 (cm3)

Trong đó:

l: Tổng chiều dài của sống kể cả chiều dài của liên kết mút (m);

S: Chiều rộng của diện tích mà sống phải đỡ (m);

h: Khoảng cách thẳng đứng từ trung điểm của S đến trung điểm của chiều cao từ đỉnh ống tràn đến nóc két (m).

14.2.6 Kết cấu kiểu mũ

Kích thước của nẹp vách và sống vách kết cấu kiểu mũ, cùng với những yêu cầu của Chương này, phải theo yêu cầu ở 1.3.5.

14.2.7 Kết cấu tạo thành nóc và đáy của két sâu

Kích thước của kết cấu tạo thành nóc và đáy của két sâu phải theo các yêu cầu của Chương này, coi kết cấu như là vách của két sâu tại vị trí đó. Trong mọi trường hợp, các kết cấu đó phải không nhỏ hơn yêu cầu đối với lớp boong v.v... tại vị trí đó.

14.3 Những quy định đối với két sâu

14.3.1 Lỗ thoát nước và lỗ thông khí

Trong két sâu, các lỗ thoát nước và lỗ thông khí phải được khoét ở các cơ cấu để đảm bảo cho nước và không khí không bị tụ ở bất cứ chỗ nào trong két.

14.3.2 Khoang cách ly v.v...

1 Khoang cách ly kín dầu phải được đặt giữa các két chứa dầu và két chứa nước ngọt như nước sinh hoạt, nước nồi hơi v.v..., mà có thể gây tác hại khi bị lẫn dầu.

2 Khu vực thuyền viên và khu vực hành khách không được kề trực tiếp với két dầu đốt. Các khu vực đó phải được cách biệt với các két dầu đốt bằng các ngăn cách ly được thông gió tốt và có thể tiếp cận được. Nếu nóc của két dầu đốt không có lỗ khoét và được phủ bằng chất phủ không cháy có chiều dày bằng và lớn hơn 38 mm thì có thể không cần đặt ngăn cách ly giữa các khu vực đó và nóc két dầu đốt.

3 Lớp lát phải được đặt bên phía khoang hàng của vách ngăn chia két sâu chứa dầu với khoang hàng, để lại một khe hở thích đáng giữa vách và lớp lát. Phải có rãnh đi dọc theo vách.

4 Nếu biên của két dầu được gắn thảm ở những phần cần phải kín dầu thì không cần phải đặt lớp lát quy định ở -3, trừ trường hợp được yêu cầu đặc biệt.

Chương 15

Buồng Máy

15.1 Quy định chung

15.1.1 Áp dụng

Kết cấu của buồng máy, cùng với các yêu cầu của Chương này, phải theo yêu cầu của các Chương có liên quan.

15.1.2 Gia cường

Buồng máy phải có sườn khỏe, xà boong khỏe, cột đặt thưa v.v... hoặc phải được gia cường bằng các biện pháp thích hợp khác.

15.1.3 Kết cấu đỡ máy và hệ trục

Máy và hệ trục phải được đỡ hữu hiệu và các kết cấu lân cận phải được gia cường thích đáng.

15.1.4 Phương tiện thoát nạn

Trong buồng máy chính phải có ít nhất là một lối thoát nạn gồm một cửa đặt ở vách quây miệng buồng máy và cầu thang bằng thép dẫn lên cửa.

15.2 Kết cấu dưới máy chính

15.2.1 Kết cấu dưới máy chính

1 Sống để đặt máy chính phải có đủ chiều dài như bệ máy, có hình dạng không thay đổi đột ngột, không bị gián đoạn.

2 Sống phải được đỡ chắc chắn bằng sườn và mã để đảm bảo đủ độ bền và độ cứng ngang.

3 Nếu máy chính có lực quán tính không cân bằng hoặc mô men quán tính không cân bằng lớn thì độ bền và độ cứng của các sống phải đủ lớn.

4 Bu lông cố định máy phải có thân đủ dài và phải có biện pháp hữu hiệu để tránh tháo lỏng.

5 Nếu máy chịu lực kích thích lớn do lực đẩy ngang của pít tông thì liên kết của sống với sườn và mã phải cứng, tránh cộng hưởng dao động theo phương nằm ngang.

6 Tấm thành của sống có thể được kết cấu bằng gỗ đặt xen với FRP để tăng độ cứng chống nén hoặc uốn. Trong trường hợp này, FRP với gỗ và gỗ với lớp vỏ đáy phải được liên kết chắc chắn.

7 Liên kết của sống với lớp bao đáy, sườn và mã, cũng như liên kết tương hỗ của chúng phải là liên kết chữ T dùng vải sợi thô rộng, liên kết phải có đủ chiều rộng. Trong trường hợp này, phương của vải sợi thô phải không xiên so với đường liên kết.

Chương 16

THƯỢNG TẦNG VÀ LẦU

16.1 Quy định chung

16.1.1 Phạm vi áp dụng

1 Kết cấu và kích thước cơ cấu của thượng tầng và lầu, cùng với những yêu cầu của Chương này, phải theo yêu cầu của các Chương có liên quan.

2 Với những tàu FRP có mạn khô lớn, các yêu cầu của Chương này có thể được thay đổi thích đáng và phải được Đăng kiểm thẩm định.

16.2 Kết cấu v.v...

16.2.1 Kích thước cơ cấu của vách mút và các vách bên

Chiều dày của tấm và kích thước nẹp của vách mút thượng tầng và vách bên của lầu phải không nhỏ hơn trị số cho ở Bảng 16.1. Nếu khoảng cách nẹp S sai khác với 500 mm thì chiều dày của tấm và mô đun chống uốn tiết diện của nẹp phải không nhỏ hơn trị số cho trong Bảng 16.1 nhân với S/500.

Bảng 16.1 Chiều dày tấm và kích thước nẹp của vách mút thượng tầng và vách biên của lầu

L (m)

Vách trước

Vách bên và vách sau

Lớn hơn

Không lớn hơn

Chiều dày của vách (mm)

Mô đun chống uốn tiết diện của nẹp (cm3)

Chiều dày của vách (mm)

Mô đun chống uốn tiết diện của nẹp (cm3)



15

5,0

35

4,0

20

15

20

5,5

40

4,0

20

20

24

5,5

47

4,0

24

24

27

6,5

56

5,0

28

27

30

6,5

67

5,0

33

30

33

6,5

82

5,0

37

33

35

7,0

97

5,5

42

16.2.2 Các phương tiện đóng cửa và chiều cao của ngưỡng cửa

1 Cánh cửa của các lỗ khoét ở vách mút của thượng tầng kín và của lầu bảo vệ hành lang dẫn xuống các không gian dưới boong mạn khô hoặc không gian trong thượng tầng kín phải theo các yêu cầu từ (1) đến (5) sau đây:

(1) Cánh cửa phải được gắn thường xuyên và chắc chắn vào vách;

(2) Cánh cửa phải là kết cấu cứng, có độ bền tương đương với độ bền của vách nguyên vẹn và phải kín nước khi đóng;

(3) Các phương tiện đảm bảo kín nước phải gồm vành đệm, then cài hoặc các chi tiết tương đương gắn cố định vào vách hoặc cánh cửa;

(4) Có thể thao tác cánh cửa từ cả hai bên của vách;

(5) Cánh cửa bản lề phải được mở ra phía ngoài.

2 Chiều cao ngưỡng của các cửa quy định ở -1 ít nhất phải bằng 380 mm tính từ mặt trên của boong.

Chương 17

MIỆNG KHOANG, MIỆNG BUỒNG MÁY VÀ CÁC MIỆNG KHOÉT KHÁC Ở BOONG

17.1 Quy định chung

17.1.1 Phạm vi áp dụng

1 Những yêu cầu của Chương này được áp dụng cho các tàu FRP không hoạt động trên tuyến Quốc tế.

2 Những tàu hoạt động trên tuyến Quốc tế phải áp dụng Phần 11, Mục II QCVN 21:2010/BGTVT.

17.2 Miệng khoang

17.2.1 Chiều cao của thành miệng khoang

1 Chiều cao của thành miệng khoang tính từ mặt trên của lớp boong phải không nhỏ hơn trị số cho ở Bảng 17.1.

Bảng 17.1 Chiều cao của thành miệng khoang

Miệng

khoang

lộ

Miệng

khoang

lộ

Miệng

khoang

không lộ

Vị trí của miệng khoang

L 20 m

20 m < L 30 m

30 m < L 35 m

Miệng khoang lộ

Ở boong trên

380 mm

450 mm

600 mm

Ở boong thượng tầng trong đoạn 0,25 L tính từ mũi tàu

380 mm

450 mm

600 mm

Ở boong thượng tầng ngoài đoạn nói trên

300 mm

300 mm

450 mm

Miệng khoang không lộ

Ở boong trong thượng tầng không kín, trừ trương hợp dưới đây

380 mm

380 mm

450 mm

Ở boong trong thượng tầng không có vách trước

380 mm

450 mm

600 mm

2 Với các miệng khoang được giữ kín nước bằng nắp kín nước có vòng đệm và then cài, chiều cao của thành miệng khoang có thể được giảm so với quy định ở -1 nếu được Đăng kiểm chấp nhận.

17.2.2 Nắp gỗ

1 Nắp gỗ phải theo các yêu cầu từ (1) đến (3) sau đây:

(1) Chiều dày hoàn thiện của nắp gỗ phải không nhỏ hơn trị số tính theo công thức sau đây. Nắp gỗ có hàng hóa đặt lên phải được tăng chiều dày theo tỉ lệ thuận khi chiều cao nội boong lớn hơn 2,6 m hoặc khi trọng lượng trên một đơn vị diện tích lớn hơn 2,6 m hoặc khi trọng lượng trên một đơn vị diện tích lớn hơn 18 kN/m2. Trong mọi trường hợp, chiều dày hoàn thiện phải không nhỏ hơn 48 mm.

30S      (mm)

Trong đó:

S: Khoảng cách giữa các xà miệng khoang (m).

(2) Vật liệu dùng làm nắp gỗ phải có chất lượng tốt, thớ thẳng, không có mấu, mục và nứt.

(3) Các mút của nắp gỗ phải được đóng đai thép.

17.3 Miệng buồng máy

17.3.1 Bảo vệ miệng buồng máy

Miệng buồng máy phải cố gắng nhỏ và phải có vách quây.

17.3.2 Vách quây miệng buồng máy ở phần lộ

1 Miệng buồng máy lộ ở boong trên và boong thượng tầng phải theo các yêu cầu (1) và (2) sau đây:

(1) Chiều dày của vách quây và mô đun chống uốn tiết diện của nẹp vách quây phải tương đương với chiều dày và mô đun chống uốn tiết diện của nẹp của vách bên của lầu quy định ở 16.2.1;

(2) Chiều dày lớp trên cùng của vách quây và mô đun chống uốn tiết diện của nẹp ở đó phải tương ứng không nhỏ hơn 4,0 mm và 24 cm3.

2 Trừ trường hợp đặc biệt, chiều cao của vách quây phải không nhỏ hơn chiều cao của mạn chắn sóng.

3 Nếu cửa được đặt ở phần lộ của vách quây miệng buồng máy thì cửa đó phải cố gắng được đặt ở vùng được bảo vệ và phải theo các yêu cầu ở 16.2.2-1, và chiều cao ngưỡng cửa tính từ mặt trên của lớp boong ít nhất phải bằng 380 mm.

17.3.3 Vách quây miệng buồng máy đặt ở vùng kín

Nếu cửa được đặt ở vách quây miệng buồng máy thì cửa đó phải đủ bền.

17.3.4 Vị trí thiết bị

Cửa lấy ánh sáng đặt ở lớp trên cùng của vách quây miệng buồng máy phải có kết cấu vững chắc. Thành quây ống khói và ống thông gió phải cố gắng cao hơn lớp boong thời tiết đến mức có thể.

17.4 Lỗ khoét ở chòi boong và ở các boong khác

17.4.1 Lỗ chui và lỗ khoét ở boong phẳng

Lỗ chui và lỗ khoét ở boong phẳng ở phần lộ của boong mạn khô và boong thượng tầng hoặc ở trong thượng tầng không phải là thượng tầng kín phải được đóng bằng nắp vững chắc có khả năng giữ kín nước.

17.4.2 Cửa boong

1 Cửa boong ở boong mạn khô phải được bảo vệ bằng thượng tầng kín, lầu trên boong hay chòi boong có độ bền và tính kín thời tiết như của thượng tầng kín.

2 Cửa boong ở boong thượng tầng lộ và ở boong lầu trên boong mạn khô dẫn vào không gian dưới boong mạn khô hoặc không gian trong thượng tầng kín phải được bảo vệ hữu hiệu bằng lầu hoặc chòi boong.

3 Cửa vào ở lầu hoặc chòi boong nêu ở -1 và -2 trên đây phải có cánh cửa theo yêu cầu ở 16.2.2-1. Chiều cao của ngưỡng cửa tính từ mặt trên của lớp boong ít nhất phải bằng 380 mm.

17.4.3 Lỗ khoét ở không gian hàng hóa

Các cửa vào và các lỗ khoét khác để đi vào khu vực để hàng hóa phải có các phương tiện đóng có thể thao tác từ phía ngoài của khu vực đó trong trường hợp có hỏa hoạn.

Chương 18

MẠN CHẮN SÓNG, LAN CAN, HỆ THỐNG THOÁT NƯỚC, LỖ KHOÉT Ở MẠN, LỖ THÔNG GIÓ VÀ CẦU BOONG

18.1 Quy định chung

18.1.1 Quy định chung

1 Các tàu FRP nêu ở 20.1.1-1 phải theo các yêu cầu ở Chương 21 Phần 2A, Mục II của QCVN 21: 2010/BGTVT.

2 Ở những tàu FRP không phải là tàu nêu ở -1 trên đây, việc bố trí và kết cấu phải thoả mãn yêu cầu của Đăng kiểm.

Chương 19

HỆ THỐNG MÁY TÀU

19.1 Quy định chung

19.1.1 Phạm vi áp dụng

Hệ truyền động chính, hệ truyền công suất, hệ trục, bình chịu áp lực, các máy phụ, hệ thống đường ống và trang bị điện, ngoài những yêu cầu của Chương này, phải theo yêu cầu trong các Chương có liên quan của Quy chuẩn áp dụng.

19.2 Lắp đặt máy chính, két dầu đốt và nối đất

19.2.1 Lắp đặt máy chính

1 Máy chính, trừ những máy có công suất nhỏ, phải được đặt trên sống đáy thông qua bệ máy bằng thép có đủ độ bền và độ cứng.

2 Nếu máy có lực quán tính không cân bằng hoặc mô men quán tính không cân bằng lớn hoặc phải chịu những lực kích thích lớn do pít tông thì bệ máy bằng thép phải có đủ chiều dài cho máy, các bệ máy ở hai bên phải được liên kết với nhau hoặc bệ máy phải có kết cấu vững chắc.

3 Nếu nhiệt độ ở bệ máy chính hoặc nhiệt độ tiếp xúc với sống FRP đạt tới trị số có thể gây ảnh hưởng xấu đến tính rão của FRP trong điều kiện hoạt động bình thường thì giữa bệ máy và sống FRP phải có cách ly hữu hiệu.

4 Khi đặt máy chính hoặc bệ máy chính lên sống FRP thì phải quan tâm sao cho không phát sinh biến dạng rão do trọng lượng máy và lực xiết bu lông gây ra.

19.2.2 Két dầu đốt

Bề mặt của các két dầu đốt làm bằng FRP lộ ra các không gian như buồng máy chính v.v... có thể hay bị nung nóng do lửa phải có biện pháp thích đáng để làm chậm lan truyền lửa hoặc chịu lửa. Nếu là máy dùng xăng thì két nhiên liệu phải bằng kim loại.

19.2.3 Biện pháp nối đất

1 Chất phủ những kết cấu bằng kim loại, máy móc và thiết bị có nguy cơ nhiễm điện do tĩnh điện hoặc cảm ứng điện từ phải được nối đất hữu hiệu, trừ trường hợp không gây tác hại cho người khi tiếp xúc trực tiếp.

2 Két dầu đốt và đường ống bằng kim loại phải được nối đất hữu hiệu. Nếu dùng két dầu đốt bằng FRP thì các bộ phận kim loại của van, nắp lỗ chui v.v... đặt ở két và đường ống dầu đốt phải được tiếp điện tốt và phải được nối đất.

III QUY ĐỊNH VỀ QUẢN LÝ

1.1 Quy định chung

Nếu thỏa mãn Quy chuẩn này, tàu FRP sẽ được thêm dấu hiệu bổ sung “FRP” vào trong dấu hiệu phân cấp thân tàu như đã được định nghĩa trong Chương 2 Phần 1A, Mục II QCVN 21: 2010/BGTVT.

1.2 Quy định về giám sát kỹ thuật

Tàu FRP phải được kiểm tra với nội dung phù hợp với Chương 2 Mục II của Quy chuẩn này.

1.3 Chứng nhận

1.3.1 Giấy chứng nhận

Nếu tàu thỏa mãn Quy chuẩn này thì tàu được cấp Giấy chứng nhận thẩm định thiết kế hoặc Giấy chứng nhận phân cấp tàu tùy vào yêu cầu cụ thể.

1.3.2 Thủ tục chứng nhận

Thủ tục chứng nhận tàu FRP được thực hiện theo Thông tư số 32/2011/TT-BGTVT tương tự như đối với tàu biển

IV TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN

1.1 Trách nhiệm của các chủ tàu, công ty khai thác tàu, cơ sở thiết kế, chế tạo mới, hoán cải, phục hồi và sửa chữa tàu

1.1.1 Các chủ tàu, công ty khai thác tàu

1 Thực hiện đầy đủ các quy định nêu trong Quy chuẩn này khi tàu được đóng mới, hoán cải, phục hồi, khai thác nhằm đảm bảo và duy trì tình trạng kỹ thuật của tàu.

1.1.2 Các cơ sở thiết kế

1 Thiết kế tàu thỏa mãn các quy định của Quy chuẩn này.

2 Cung cấp đầy đủ khối lượng hồ sơ thiết kế theo yêu cầu và trình thẩm định hồ sơ thiết kế theo quy định của Quy chuẩn này.

1.1.3 Các cơ sở chế tạo mới, hoán cải, phục hồi, sửa chữa tàu

1 Phải có đủ năng lực, bao gồm cả trang thiết bị, cơ sở vật chất và nhân lực có trình độ chuyên môn đáp ứng nhu cầu chế tạo mới, hoán cải, phục hồi, sửa chữa tàu.

2 Phải đảm bảo tiêu chuẩn chất lượng, an toàn kỹ thuật khi chế tạo mới, hoán cải, phục hồi, sửa chữa tàu và tuân thủ thiết kế đã được thẩm định.

3 Chịu sự kiểm tra giám sát của Đăng kiểm Việt Nam về chất lượng, an toàn kỹ thuật của tàu.

1.2 Trách nhiệm của Cục Đăng kiểm Việt Nam

1.2.1 Thẩm định thiết kế, giám sát

Bố trí các Đăng kiểm viên có năng lực, đủ tiêu chuẩn để thực hiện thẩm định thiết kế, giám sát trong chế tạo mới, hoán cải, phục hồi, sửa chữa và khai thác tàu phù hợp với các yêu cầu kỹ thuật nêu trong Quy chuẩn này.

1.2.2 Hướng dẫn thực hiện/ áp dụng

Hướng dẫn thực hiện các quy định của Quy chuẩn này đối với các chủ tàu, công ty khai thác tàu, cơ sở thiết kế, chế tạo mới, hoán cải, phục hồi và sửa chữa tàu, các đơn vị đăng kiểm thuộc hệ thống Đăng kiểm Việt Nam trong phạm vi cả nước.

1.2.3 Rà soát và cập nhật Quy chuẩn

Căn cứ yêu cầu thực tế, Cục Đăng kiểm Việt Nam có trách nhiệm báo cáo và kiến nghị Bộ Giao thông vận tải sửa đổi, bổ sung Quy chuẩn này theo định kỳ hàng năm.

1.3 Kiểm tra thực hiện của Bộ Giao thông vận tải

Bộ Giao thông vận tải (Vụ Khoa học - Công nghệ) có trách nhiệm định kỳ hoặc đột xuất kiểm tra việc tuân thủ Quy chuẩn này của các đơn vị có hoạt động liên quan.

V TỔ CHỨC THỰC HIỆN

1.1 Cục Đăng Kiểm Việt Nam tổ chức hệ thống kiểm tra, giám sát kỹ thuật, phân cấp và đăng ký kỹ thuật tàu FRP. Tổ chức in ấn, phổ biến Quy chuẩn này cho các tổ chức và cá nhân có liên quan thực hiện/áp dụng.

1.2 Trong trường hợp có sự khác nhau giữa quy định của Quy chuẩn này với quy định của Quy phạm, Tiêu chuẩn và Quy chuẩn kỹ thuật khác liên quan đến tàu FRP thì áp dụng quy định của Quy chuẩn này.

1.3 Trong trường hợp các tài liệu được viện dẫn trong Quy chuẩn này được sửa đổi, bổ sung hoặc thay thế thì thực hiện theo nội dung đã được sửa đổi, bổ sung hoặc thay thế có hiệu lực của tài liệu đó.

1.4 Trường hợp Công ước Quốc tế mà Việt Nam là thành viên có quy định khác với quy định của Quy chuẩn này thì các tàu hoạt động trên tuyến Quốc tế áp dụng quy định của điều khoản Công ước Quốc tế đó.

1.5 Quy chuẩn này và các bổ sung, sửa đổi của nó được áp dụng đối với các tàu trong giai đoạn đầu của quá trình đóng mới và các tàu thực hiện hoán cải lớn vào hoặc sau ngày các Thông tư ban hành chúng có hiệu lực.

QCVN 57 2013/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ PHÂN CẤP VÀ ĐÓNG SÀN NÂNG TÀU

National Technical Regulation on Classification and Construction of Ship Lift Platform

Lời nói đầu

Quy chuẩn kỹ thuật Quốc gia về phân cấp và đóng sàn nâng tàu QCVN 57: 2013/BGTVT do Cục Đăng kiểm Việt Nam biên, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 06/2013/TT-BGTVT ngày 02 tháng 05 năm 2013.

QCVN 57: 2013/BGTVT soạn được xây dựng trên cơ sở Tiêu chuẩn Quốc gia "Quy phạm ụ nổi" có ký hiệu TCVN 6274: 2003.



BỘ GIAO THÔNG VẬN TẢI
-------

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
---------------

Số....... /2012/TT-BGTVT

Hà Nội, ngày… tháng… năm 2013



THÔNG TƯ BAN HÀNH

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ



QUY CHUẨN KỸ THUẬT

QUỐC GIA VỀ PHÂN CẤP VÀ ĐÓNG SÀN NÂNG TÀU

National Technical Regulation on Classification and Constructions of Ship Lift Platform



MỤC LỤC

I QUY ĐỊNH CHUNG......................................................................................................

1.1 Phạm vi điều chỉnh và đối tượng áp dụng..........................................................

1.2 Tài liệu viện dẫn và giải thích từ ngữ..................................................................

II QUY ĐỊNH KỸ THUẬT................................................................................................

Chương 1 Quy định chung........................................................................................

1.1 Quy định chung..................................................................................................

Chương 2 Kiểm tra phân cấp....................................................................................

2.1 Kiểm tra phân cấp trong quá trình đóng mới.....................................................

2.2 Kiểm tra phân cấp các sàn nâng tàu được đóng mới không qua giám sát của Đăng kiểm

2.3 Kiểm tra chu kỳ và kiểm tra bất thường.............................................................

2.4 Chuẩn bị kiểm tra và trợ giúp kiểm tra...............................................................

Chương 3 Kết cấu sàn nâng tàu...............................................................................

3.1 Yêu cầu..............................................................................................................

Chương 4 Hệ thống máy, thiết bị điện, điều khiển và vận hành...........................

4.1 Hệ thống máy.....................................................................................................

4.2 Thiết bị điện........................................................................................................

4.3 Điều khiển và vận hành.......................................................................................

III QUY ĐỊNH VỀ QUẢN LÝ.............................................................................................

1.1 Quy định chung...................................................................................................

1.2 Quy định về giám sát kỹ thuật.............................................................................

1.3 Chứng nhận........................................................................................................

IV TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN......................................................

1.1 Trách nhiệm của chủ sàn nâng, công ty khai thác sàn nâng, cơ sở thiết kế, chế tạo mới, hoán cải, phục hồi và sửa chữa sàn nâng tàu........................

1.2 Trách nhiệm của Cục Đăng kiểm Việt Nam........................................................

1.3 Kiểm tra thực hiện của Bộ Giao thông vận tải....................................................

V TỔ CHỨC THỰC HIỆN...........................................................................................

PHỤ LỤC A MẪU GIẤY CHỨNG NHẬN THẨM ĐỊNH THIẾT KẾ SÀN NÂNG TÀU.............................................................................................................

PHỤ LỤC B MẪU GIẤY CHỨNG NHẬN PHÂN CẤP SÀN NÂNG TÀU.......................

PHỤ LỤC C MẪU GIẤY CHỨNG NHẬN AN TOÀN KỸ THUẬT SÀN NÂNG TÀU.............................................................................................................



QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ PHÂN CẤP VÀ ĐÓNG SÀN NÂNG TÀU

National Technical Regulation on Classification and Constructions of Ship Lift Platform

I QUY ĐỊNH CHUNG

1.1 Phạm vi điều chỉnh và đối tượng áp dụng

1.1.1 Phạm vi điều chỉnh

1 Quy chuẩn kỹ thuật Quốc gia này (sau đây gọi tắt là "Quy chuẩn") áp dụng cho sàn nâng tàu được Cục Đăng kiểm Việt Nam kiểm tra và phân cấp.

2 Các yêu cầu liên quan trong QCVN 21: 2010/BGTVT "Quy chuẩn kỹ thuật Quốc gia - Quy phạm phân cấp và đóng tàu biển vỏ thép" được áp dụng cho sàn nâng tàu, trừ khi có quy định khác trong Quy chuẩn này.

3 Các yêu cầu trong Quy chuẩn này được áp dụng cho hệ thống sàn nâng tàu dùng để nâng tàu lên và hạ xuống bằng cách sử dụng tời hoặc kích, trong đó tàu được đặt trên sàn mềm hoặc sàn cứng.

4 Tàu có thể được đặt trên hệ thống các gối kê, giàn giữ, hoặc là đệm hơi/ đệm nước nhằm mục đích di chuyển tàu sau này.

5 Các hệ thống sàn nâng tàu có nguyên lý hoạt động kết hợp giữa sàn nâng tàu và ụ nổi cần được xem xét đặc biệt dựa trên những yêu cầu này và Quy chuẩn kỹ thuật Quốc gia - Quy phạm phân cấp và đóng ụ nổi của Đăng kiểm.

1.1.2 Đối tượng áp dụng

Quy chuẩn này áp dụng đối với các tổ chức và cá nhân có hoạt động liên quan đến sàn nâng tàu thuộc phạm vi điều chỉnh nêu tại 1.1.1 là Cục Đăng kiểm Việt Nam (sau đây trong Quy chuẩn này viết tắt là "Đăng kiểm"); các chủ sàn nâng; cơ sở thiết kế, đóng mới, hoán cải, phục hồi, sửa chữa và khai thác sàn nâng tàu.

1.2 Tài liệu viện dẫn và giải thích từ ngữ

1.2.1 Các tài liệu viện dẫn

1 QCVN 21: 2010/BGTVT: Quy chuẩn kỹ thuật Quốc gia - Quy phạm phân cấp và đóng tàu biển vỏ thép, ban hành theo Thông tư số 12/2010/TT-BGTVT ngày 21/04/2010 của Bộ Giao thông vận tải.

2 QCVN 23: 2010/BGTVT: Quy chuẩn kỹ thuật Quốc gia - Quy phạm thiết bị nâng hàng tàu biển ban hành theo Thông tư số 11/2010/TT-BGTVT ngày 20/04/2010 của Bộ Giao thông vận tải.

3 Thông tư 032/2011/TT-BGTVT: Thông tư Sửa đổi, bổ sung một số điều của Quy định về đăng kiểm tàu biển Việt Nam ngày 19/04/2011 ban hành kèm theo quyết định số 51/2005/QĐ-BGTVT ngày 12/10/2005 của Bộ Giao thông vận tải.

1.2.2 Giải thích từ ngữ

1 Tải phân bố lớn nhất (qmax) là tải trọng lớn nhất, tính bằng tấn/m, có thể phân bố đều dọc theo tâm sàn nâng, được dùng để tính toán kích thước cơ cấu của hệ thống sàn nâng tàu. Tải trọng phân bố lớn nhất trên sàn bao gồm cả giàn giữ tàu, hoặc các đế kê tàu.

Tải trọng phân bố lớn nhất được lấy bằng sức nâng của 1 cặp tời trừ đi tải tự trọng trên chiều dài sàn tương ứng với các tời đó chia cho khoảng cách các tời.

2 Sức nâng danh nghĩa Qn là lượng chiếm nước của tàu có hình dáng thông thường, tính bằng tấn, được nâng lên mà không vượt quá tải trọng phân bố lớn nhất tính toán trong thiết kế của sàn.

Sức nâng danh nghĩa được lấy bằng:

Qn = qmax.leff.c

Trong đó:

leff: Chiều dài hiệu dụng (m);

c: Hệ số phân bố.

Giá trị sức nâng danh nghĩa sẽ được ghi trên Giấy chứng nhận phân cấp.

3 Chiều dài hiệu dụng của sàn là tổng chiều dài giữa các tời cộng với chiều dài giữa các công xon đỡ, nhưng mỗi chiều dài đỡ này cần được lấy không lớn hơn 1 nửa khoảng cách giữa các tời.

4 Hệ số phân bố là hệ số được đưa vào tính toán nhằm đảm bảo tải trọng phân bố lớn nhất không bị vượt quá trên toàn bộ chiều dài khả dụng của sàn nâng và có tính đến cả các hệ số động học. Thông thường, hệ số phân bố được lấy như sau:

(1) Sàn có thiết kế dạng bản lề (không có hệ thống cơ cấu dọc, hoặc không có độ cứng chống uốn dọc), các đế kê và giàn giữ được bố trí theo lối thông thường: 0,67;

(2) Sàn có thiết kế dạng bản lề kết hợp với giàn giữ mềm, hoặc là sàn có thiết kế cứng kết hợp với giàn giữ mềm hoặc cứng: hệ số tính toán phải được trình duyệt nhưng không được lấy lớn hơn 0,83.

5 Sức nâng tổng thực của hệ thống sàn nâng tàu (Q) được lấy bằng:

qmax.leff

Giá trị này sẽ được ghi vào trong Giấy chứng nhận phân cấp.

6 Sức nâng phải được xem xét đặc biệt trong các trường hợp sau đây:

(1) Việc bố trí các đế kê hoặc giàn giữ làm cho tải trọng không phân bố dọc theo tâm sàn;

(2) Thiết kế đưa vào tính toán các tải trọng phân bố lớn nhất khác nhau dọc theo chiều dài sàn.

7. Nói chung, việc bố trí đế kê hay giàn giữ phải đảm bảo áp lực trên thân tàu không vượt quá khả năng chịu đựng của các cơ cấu thân tàu. Giá trị này thường nằm trong khoảng 200 đến 230 t/m2. Tuy nhiên, trong các trường hợp đặc biệt, giá trị này có thể lớn hơn hoặc nhỏ hơn.

8 Chiều dài sàn nâng tàu là chiều dài lớn nhất không kể các phần nhô của sàn nâng.

9 Chiều rộng sàn nâng tàu là chiều rộng lớn nhất không kể các phần nhô của sản nâng.

II QUY ĐỊNH KỸ THUẬT

Chương 1

QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.1 Thay thế tương đương

Kết cấu thân sàn nâng tàu, trang thiết bị, bố trí và kích thước cơ cấu khác so với những quy định ở Quy chuẩn này có thể được Đăng kiểm chấp nhận với điều kiện chứng minh được rằng kết cấu thân sàn nâng tàu, trang thiết bị, bố trí và kích thước cơ cấu ấy tương đương với những yêu cầu ở Quy chuẩn này.

1.1.2 Các quy định khác

1 Ngoài những quy định về phân cấp và đóng mới các sàn nâng tàu ở Quy chuẩn này, chủ sàn nâng tàu, nhà máy đóng sàn nâng tàu và người thiết kế phải tuân theo các quy định của Nhà nước hay chính quyền địa phương hoặc của các tổ chức khác về an toàn, vệ sinh lao động hoặc các Tiêu chuẩn khác áp dụng cho sàn nâng tàu.

2 Trong trường hợp yêu cầu đặc biệt, bố trí hệ thống dịch chuyển tại các đầu mút và bên mạn phải được kiểm tra và được thể hiện bằng cách ghi bổ sung vào trong kí hiệu phân cấp hoặc cấp Giấy chứng nhận cho bố trí này. Tuy nhiên, nếu thiết kế của sàn nâng có hoạt động tương tác và phụ thuộc lẫn nhau giữa sàn và hệ thống di chuyển, ví dụ trường hợp sàn cứng và hệ thống đỡ tàu mềm, thì hệ thống dịch chuyển đó sẽ được coi như điều kiện cần và đủ để phân cấp.

3 Các quy định này được xây dựng dựa trên giả thiết là hệ thống sàn nâng tàu sẽ được vận hành và chịu tải phù hợp. Các tải trọng tập trung mà lớn hơn giá trị tải trọng phân bố tính toán lớn nhất hoặc các trường hợp tải hay điều kiện thời tiết nào đó mà có thể gây quá tải định mức của từng tời đều không được phép.

4 Cần phải cung cấp đầy đủ thông tin cho người khai thác vận hành dưới dạng Sổ tay hướng dẫn sử dụng để đảm bảo an toàn cho sàn nâng tàu.

Chương 2

KIỂM TRA PHÂN CẤP

2.1 Kiểm tra phân cấp trong quá trình đóng mới

2.1.1 Quy định chung

1 Trong quá trình kiểm tra đóng mới thân sàn nâng tàu, trang thiết bị, hệ thống máy, trang bị điện và điều khiển phải được kiểm tra để đảm bảo rằng chúng đều thỏa mãn những yêu cầu của Quy chuẩn.

2 Cấm lắp đặt mới các vật liệu có chứa chất amiăng.

2.1.2 Bản vẽ và hồ sơ

1 Phải trình các bản vẽ và hồ sơ ghi rõ kích thước của các cơ cấu, bố trí và các chi tiết của các phần chính của kết cấu cũng như các số liệu có liên quan cho Đăng kiểm thẩm định.

Số bộ bản vẽ trình thẩm định bao gồm ba bộ. Thông thường, các bản vẽ và hồ sơ này phải bao gồm như ở từ (1) đến (3) sau đây:

(1) Bản vẽ kết cấu:

(a) Bản vẽ kết cấu sàn nâng;

(b) Bản vẽ kết cấu của hệ thống dịch chuyển nếu hệ thống này được phân cấp;

(c) Bản vẽ kết cấu giá đỡ bánh xe;

(d) Bản vẽ kết cấu bệ tời;

(e) Thông số kỹ thuật của cáp và xích;

(f) Đặc tính vật liệu của thép chế tạo kết cấu.

(2) Tài liệu:

(a) Bản tính thể hiện các thông số đầu vào của thiết kế như lực nâng danh nghĩa, tải trọng phân bố lớn nhất, trọng lượng và trọng tâm của các thành phần tải và các giá trị liên quan khác;

(b) Bản vẽ lắp ráp sàn nâng;

(c) Bản vẽ bố trí sàn nâng;

(d) Bản vẽ bố trí và chi tiết các thanh ray;

(e) Bản vẽ bố trí nâng và sơ đồ buộc dây;

(f) Thông số liên quan đến công nghệ hàn.

(3) Bản vẽ hệ thống máy, thiết bị điện, điều khiển và vận hành:

(a) Sơ đồ hệ thống thủy lực hoặc hơi;

(b) Bản vẽ bánh răng tời, trục, ly hợp, phanh, bu lông, trống hàn và các hạng mục tương tự, ứng suất và vật liệu chế tạo chúng;

(c) Sơ đồ mạch điện, chỉ rõ dòng điện và hiệu điện thế của tất cả các thiết bị điện, loại và kích thước cáp điện, phân loại và thiết bị bảo vệ;

(d) Bản vẽ bố trí và sơ đồ mạch điện của bảng điện;

(e) Bố trí chung của trung tâm điều khiển;

(f) Sơ đồ bố trí của bảng điều khiển;

(g) Chi tiết các mạch điện báo động và bảo vệ;

(h) Bản tính ngắn mạch dòng điện và thanh cái, thanh cái bảng điện và đầu ra của máy biến áp;

(i) Bảng tính tải cho các thiết bị điện của sàn nâng.

2.1.3 Kiểm tra trong quá trình đóng mới

1 Từ khi bắt đầu đến kết thúc đóng mới sàn nâng tàu, Đăng kiểm viên phải tiến hành kiểm tra vật liệu, chất lượng công nghệ và trang thiết bị. Các bước kiểm tra bắt buộc là:

(1) Kiểm tra vật liệu và trang thiết bị theo quy định ở Phần 7A và 7B, Mục II của QCVN 21:2010/BGTVT;

(2) Kiểm tra quy trình hàn và kiểm tra đường hàn bằng chụp ảnh phóng xạ theo quy định ở Phần 6, Mục II của QCVN 21: 2010/BGTVT;

(3) Kiểm tra của Đăng kiểm viên trong phân xưởng, khi lắp ráp phân đoạn hoặc tổng đoạn;

(4) Kiểm tra khi mỗi phần của sàn nâng tàu được hoàn thành;

(5) Kiểm tra khi tiến hành thử theo quy định ở 2.1.4.

2.1.4 Thử nghiệm

1 Thử tải

(1) Việc chạy thử không tải trên mỗi đơn vị tời phải được tiến hành tại nơi sản xuất. Cần đặc biệt lưu ý rằng tất cả các đơn vị tời cũng phải được thử tải ở nơi sản xuất với tải lấy theo Bảng 2.4.1-1(1).

Bảng 2.4.1-1(1) Tải thử đối với tời và giàn giữ

Tải định mức, SWL

Tải thử (tấn)

SWL ≤ 20 tấn

20 tấn < SWL ≤ 50 tấn

SWL > 50 tấn

1,25 x SWL

SWL + 5

1,1 x SWL

(2) Thông thường tải định mức (SWL) được tính dựa trên lực kéo của dây nhân với số lượng cột đỡ sàn;

(3) Sàn phải được thử tải trong quá trình lắp đặt tại hiện trường:

(a) Với điều kiện không tải hoặc một phần tải; và

(b) 100% tải nâng.

(4) Thử không tải và một phần tải cần được tiến hành để kiểm tra hiệu quả hoạt động của hệ thống sàn nâng;

(5) Thử 100% tải cần dựa trên tải định mức của mỗi tời xuất phát từ tải trọng phân bố lớn nhất tính cho 1 mét sàn. Việc thử này có thể tiến hành theo các bước bằng cách thử các cặp tời đối diện nhau hoặc đồng thời các bộ tời nếu kích cỡ của hệ thống sàn nâng tàu không đủ cho việc tiến hành thử đủ tải;

(6) Trong trường hợp thử tải theo các bước được áp dụng đối với sàn cứng, cần phải đảm bảo rằng mỗi tời chịu đúng tải định mức;

(7) Nếu yêu cầu, các tời có thể phải thử tải trên bãi thử bằng cách tăng từ 100 phần trăm tải quy định ở (5) tới giá trị phù hợp tính theo Bảng 2.4.1-1(1);

(8) Các giàn giữ cần phải thử một cách độc lập bằng tải trọng thử được quy định như trong Bảng 2.4.1-1(1) căn cứ vào tải định mức của giàn;

(9) Việc thử các chi tiết tháo được, xích và cáp được thực hiện theo quy định 2.5-2(2) và (3) QCVN 23:2010/BGTVT.

2 Thử hoạt động

(1) Ngoài việc thử tải như quy định trong mục -1, cần phải thử toàn bộ hoạt động với tải tương đương sức nâng danh nghĩa của hệ thống sàn nâng tàu. Việc thử này cần được tiến hành trên toàn bộ chu trình hoạt động, bao gồm nâng lên, di chuyển lên bờ, di chuyển trở lại sàn, và hạ xuống;

(2) Tùy thuộc vào điều kiện thực tế, nếu không có khả năng thử hoạt động ở sức nâng danh nghĩa thì có thể thử với tải nhỏ hơn nhưng không nhỏ hơn 60% sức nâng danh nghĩa;

(3) Việc dịch chuyển tàu khi thử sẽ bị hạn chế bởi lượng chiếm nước cho đến khi nào có được 1 lượng chiếm nước thích hợp để thử sàn nâng tàu tương ứng với sức nâng danh nghĩa của sàn nâng tàu. Việc thử toàn bộ hoạt động này thường được tiến hành trong vòng 1 năm sau khi hoàn thành hệ thống sàn nâng tàu;

(4) Thử hệ thống máy, thiết bị điện, điều khiển và vận hành phải theo các yêu cầu ở Chương 4 của Quy chuẩn này.

2.2 Kiểm tra phân cấp các sàn nâng tàu được đóng mới không qua giám sát của Đăng kiểm

2.2.1 Trình bản vẽ và hồ sơ

Các bản vẽ ghi rõ thông số của sàn nâng tàu hiện có và các hồ sơ quy định ở 2.1.2 phải được trình để Đăng kiểm thẩm định. Các báo cáo và biên bản liên quan đến kết cấu của sàn nâng tàu cũng phải được gửi cho Đăng kiểm khi có yêu cầu.

2.2.2 Kiểm tra

1 Trong suốt quá trình kiểm tra, Đăng kiểm viên phải xem xét sự thỏa mãn về chất lượng công nghệ và xác nhận kích thước của các cơ cấu và trang thiết bị theo các hồ sơ đã thẩm định. Để xác nhận thực trạng của bất kỳ hư hỏng nào, nếu cần, các phần của kết cấu phải được khoan để kiểm tra. Sàn nâng tàu có hình thức kết cấu mới phải được xem xét đặc biệt.

2 Kiểm tra toàn bộ kết cấu thép. Phải ghi lại quy cách vật liệu, phạm vi của hư hỏng. Việc thử không phá hủy phải tuân theo các quy định ở 2.3.2-3.

3 Kiểm tra toàn bộ cáp, xích nâng, cùng với cả bánh tang và các bộ tời. Cáp và xích phải được thay mới theo các quy định ở 2.3.2-3. Phải áp dụng các quy định ở 2.3.2-4 và phạm vi thay mới ban đầu phải được sự đồng ý của Đăng kiểm viên.

4 Kiểm tra toàn bộ các tời, hệ thống điện và hệ thống điều khiển tương ứng với các quy định ở 2.3.2-7 và 2.3.2-9.

5 Phải thử hệ thống sàn nâng tàu theo các quy định ở 2.1.4-2.

Trong trường hợp hệ thống dịch chuyển tàu muốn được trao cấp thì cần thỏa mãn các yêu cầu ở 2.3.2-8 ngoại trừ việc tháo và kiểm tra 25% chốt trụ của bánh xe chuyển hướng.

2.3 Kiểm tra chu kỳ và kiểm tra bất thường

2.3.1 Quy định chung

1 Để duy trì cấp, sàn nâng tàu phải được tiến hành kiểm tra chu kỳ, kiểm tra bất thường (kiểm tra khi sự cố, sửa chữa, hoán cải và trang bị lại v.v...) phù hợp với những quy định ở 2.3.2 đến 2.3.4 dưới đây.

2 Nếu không có quy định nào khác ở 2.3 của Chương này, thì phải áp dụng những quy định có liên quan đến sàn nâng tàu ở Phần 1B, Mục II của QCVN 21: 2010/BGTVT.

2.3.2 Kiểm tra chu kỳ

1 Kiểm tra chu kỳ cần được tiến hành liên tục trong vòng 5 năm với khối lượng quy định từ - 2 đến -13 dưới đây.

2 25% sống dọc và ngang, chính và phụ cần được kiểm tra (có thể cần phải gỡ bỏ các cần gạt vận hành tới hạn để nâng những vùng ngập nước của sàn lên khỏi mặt nước). Việc kiểm tra bao gồm:

(1) Tại chỗ chuyển tiếp hoặc đỡ ở các mối nối của dầm dọc và ngang để tìm các dấu hiệu của việc làm việc quá tải, nứt và các khuyết điểm khác;

(2) Kiểm tra tổng thể lớp sơn bảo vệ;

(3) Kiểm tra thẳng hàng của các thanh ray, dấu hiệu của sự mài mòn tại các chỗ nối và các thanh ray chuyển tiếp giữa sàn nâng và bờ;

(4) Khi kiểm tra cần phải dỡ bỏ lớp gỗ lát mặt boong nếu có.

3 Đăng kiểm viên phải kiểm tra về điều kiện bảo quản và bôi trơn các cáp nâng. Song song với kiểm tra chu kỳ, Đăng kiểm viên cũng có nhiệm vụ phải tiến hành kiểm tra toàn bộ tại chỗ bằng mắt thường để tìm các dấu hiệu về ăn mòn, mài mòn, đứt trên các sợi của cáp.

(1) Thông thường, dây cáp cần phải thay mới nếu số lượng sợi của cáp trên 1 chiều dài bằng 10 lần đường kính cáp bị đứt, mài mòn hoặc ăn mòn lớn hơn 5 phần trăm tổng số sợi. Tuy nhiên có thể tham khảo Tiêu chuẩn của Quốc gia để đưa ra điều kiện loại bỏ dây cáp;

(2) Trong mỗi năm, số lượng tối thiểu dây cáp cần phải thay thế trong hệ thống sàn nâng tàu được xác định như sau:

Tới 6 đơn vị nâng: 1 cáp;

Trên 6 tới 20 đơn vị nâng: 2 cáp;

Trên 20 đơn vị nâng: 4 cáp.

Đăng kiểm viên cần phải chọn 1 mẫu chiều dài trên mỗi dây cáp được thay thế để thử phá hủy. Nếu mẫu bị phá hủy ở tải trọng lớn hơn 10 phần trăm dưới giá trị yêu cầu nhỏ nhất thì cần phải xem xét thử và thay thế một phần hoặc là toàn bộ số dây cáp còn lại;

(3) Cần chủ động thay thế các dây cáp tùy thuộc vào tốc độ mài mòn, ăn mòn hóa học, ăn mòn thông thường hoặc các dạng hư hỏng khác liên quan đến mỗi hệ thống sàn nâng tàu. Đối với các hệ thống sàn nâng tàu nhỏ thì chu kỳ thay thế là khoảng 5 năm.

Đối với các hệ thống sàn nâng tàu lớn, nếu chu kỳ thay thế đề xuất lớn hơn 10 năm thì cần phải xem xét đặc biệt dựa trên các kết quả thử.

4 Nếu áp dụng thiết bị thử không phá hủy để kiểm tra cáp nâng trong kỳ kiểm tra hàng năm thì cần tuân thủ quy trình dưới đây:

(1) Độ chính xác và tin cậy của thiết bị thử không phá hủy phải thỏa mãn các yêu cầu Đăng kiểm viên đưa ra;

(2) Phạm vi thử phải thỏa mãn yêu cầu của Đăng kiểm viên nhằm xác minh sự phù hợp của thiết bị đối với việc bố trí cáp nâng riêng biệt và tốc độ cáp;

(3) Kiểm tra cáp hàng năm phải được tiến hành như sau:

(a) Kiểm tra toàn bộ cáp bằng mắt thường để tìm các sợi đứt trên dây cáp. Phải đặc biệt chú ý tình trạng của cáp trong phạm vi kết thúc cáp vì những vùng này khó để thiết bị thử không phá hủy tiếp cận (Xem (4) - Thử A);

(b) Thiết bị dùng để thử không phá hủy cáp phải được người có kinh nghiệm vận hành. Số lượng cáp được chọn để thử phải tuân theo quy định 2.3.2-3(2) nhưng không nhỏ hơn 10 phần trăm tổng số lượng dây cáp của hệ thống sàn nâng tàu.

Cáp phải được kiểm tra trên toàn bộ chiều dài và được chọn dựa trên một chương trình được lập sẵn, trên cơ sở luân phiên hàng năm (Xem (4) - Thử B);

(c) Sau 2 năm sử dụng để nâng tàu, dây cáp nào đã được kiểm tra không phá hủy thì cần phải chọn để thử phá hủy để xác minh kết quả thử không phá hủy.

Về sau, 1 dây cáp phải được chọn để thử kéo đứt mỗi năm (Xem (4) - Thử C).

(4) Các kết quả thử trong mục 2.3.2-4(3), nếu được Đăng kiểm viên chấp nhận, sẽ được sử dụng để xác định là việc thay thế hoặc thử tiếp có cần phải tiến hành hay không.

Nói chung, các tiêu chuẩn dưới đây phải được áp dụng để xác định việc giữ lại dây cáp hay không:

Thử A: Số lượng sợi bị đứt trên dây cáp không lớn hơn 5 phần trăm tổng số sợi trong bất kì chiều dài cáp nào bằng 10 lần đường kính cáp;

Thử B: Diện tích mặt cắt ngang không được giảm hơn 10 phần trăm so với ban đầu.

Trong trường hợp phần diện tích giảm nằm trong khoảng 5 đến 10 phần trăm thì cần phải xem xét để đưa các dây cáp này thử bổ sung vào số lượng cáp đã chọn thử không phá hủy hàng năm;

Thử C: Lượng giảm lực kéo đứt sau khi đã tính đến tác dụng tổng hợp của mài mòn, rỗ do ăn mòn, và sợi đứt không được lớn hơn 10 phần trăm lực kéo đứt nhỏ nhất của cáp.

5 Đăng kiểm viên có nhiệm vụ kiểm tra việc bảo trì, tình trạng và việc bôi trơn các xích nâng. Nói chung, ở bất cứ đâu trên xích mà đường kính chỗ mòn nhất giảm so với đường kính danh nghĩa từ 4 % trở lên thì cần phải thay mới.

6 Phải kiểm tra 25% bánh tang bên trên và bên dưới, ổ đỡ, trục, và phần vỏ bảo vệ, trong số đó thì cần phải mở ra kiểm tra ít nhất 2 bộ bánh tang hoàn chỉnh. Tất cả các bánh tang phải được mở để kiểm tra ít nhất 1 lần trong chu kỳ kiểm tra 4 năm. Cần phải chú ý đến puli bên dưới trong khu vực lỗ thoát nước và phải kiểm tra khu vực liên kết giữa vỏ bảo vệ bánh tang với điểm đỡ trên và dưới.

7 Phải tháo vỏ bảo vệ của 25% tời để kiểm tra các hạng mục sau:

(1) Kiểm tra sự ăn khớp giữa các bánh răng hở;

(2) Phải mở gối đỡ ổ trục chính;

(3) Sử dụng cần siết lực để kiểm tra siết chặt của ốc siết lắp bánh răng trụ tròn cuối với tang trống;

(4) Kiểm tra bánh các bánh răng chính, tất cả trục và ổ đỡ của bánh răng hở;

(5) Kiểm tra khung dàn nâng và việc bố trí các bu lông.

8 Trong trường hợp hệ thống dịch chuyển tàu được trao cấp thì phải kiểm tra 25 phần trăm số lượng giá chuyển hướng.

(1) Kiểm tra mài mòn của các bánh xe và tình trạng rò rỉ giữa các giá chuyển hướng;

(2) Rút ngẫu nhiên 10 phần trăm chốt trục bánh xe của giá chuyển hướng để tìm mài mòn quá mức và các hư hỏng khác;

(3) Kiểm tra sự thẳng hướng và mài mòn của các thanh ray để xác minh sự hoàn thiện trong việc bố trí khóa và định vị.

9 Thử cách điện toàn bộ hệ thống điện và kiểm tra cáp điện.

(1) Kiểm tra công tắc, rơ le, và tất cả các thiết bị cơ điện khác;

(2) Kiểm tra 25 phần trăm mô tơ điện, trong đó có các ổ đỡ và phanh từ;

(3) Kiểm tra ngắt quá tải của tất cả các Áp tô mát;

(4) Kiểm tra máy nén cấp khí cho cá chặn trong tời cùng với bình khí nén;

(5) Kiểm tra hiệu quả làm việc của tất cả các thiết bị an toàn.

10 Trong khoảng thời gian hợp lý gần với kiểm tra chu kỳ, Đăng kiểm viên cần tham gia có mặt để xem hoạt động nâng hạ và dịch chuyển tàu của hệ thống sàn nâng tàu.

11 Cần chú ý rằng gỗ lát mặt boong không liên quan đến việc phân cấp sàn nâng tàu. Tuy nhiên, cũng cần thông báo tình trạng chung của lớp gỗ lát mặt boong.

12 Cần phải thông báo bất kì vấn đề nào khác mà liên quan đến việc phân cấp sàn nâng tàu.

13 Các yêu cầu đối với việc kiểm tra định kì hệ thống sàn nâng tàu nhỏ sẽ được xem xét.

2.3.3 Hư hỏng, hoán cải và trang bị lại

Khi có hư hỏng hoặc tiến hành công việc hoán cải kết cấu, máy móc hoặc trang thiết bị làm ảnh hưởng hoặc có thể làm ảnh hưởng đến cấp của sàn nâng tàu, chủ sàn nâng tàu hoặc đại diện của chủ sàn nâng tàu phải thông báo để mời Đăng kiểm viên đến kiểm tra.

2.4 Chuẩn bị kiểm tra và trợ giúp kiểm tra

2.4.1 Chuẩn bị kiểm tra và trợ giúp kiểm tra

1 Các công tác chuẩn bị theo yêu cầu của kiểm tra cũng như những yêu cầu mà Đăng kiểm viên cho là cần thiết phù hợp với Quy chuẩn phải được mời kiểm tra. Công tác chuẩn bị nhằm đảm bảo một lối vào an toàn và dễ dàng, các điều kiện vật chất và hồ sơ cần thiết để tiến hành việc kiểm tra. Các thiết bị để tiến hành kiểm tra, đo đạc và thử nghiệm mà Đăng kiểm viên cần để tiến hành việc phân cấp phải được chọn lựa và kiểm chuẩn riêng biệt theo tiêu chuẩn mà Đăng kiểm cho là thích hợp. Tuy nhiên, Đăng kiểm viên có thể chấp nhận những thiết bị đo đạc đơn giản (như thước, thước dây, đồng hồ hàn, trắc vi kế) mà không cần sự lựa chọn riêng lẻ hay sự xác nhận về kiểm chuẩn với điều kiện những thiết bị có thiết kế thông dụng đạt tiêu chuẩn và được đối chiếu định kỳ với các thiết bị hay dụng cụ thử nghiệm tương tự. Đăng kiểm viên cũng có thể chấp nhận những thiết bị được sử dụng trong quá trình kiểm tra (như đồng hồ đo áp suất, nhiệt độ hoặc vòng quay máy và các dụng cụ đo) dựa trên hồ sơ kiểm chuẩn hoặc so sánh với những chỉ số của các dụng cụ khác.

2 Người mời kiểm tra phải bố trí một nhân viên biết rõ về các quy trình kiểm tra trong công tác chuẩn bị để trợ giúp Đăng kiểm viên trong suốt quá trình kiểm tra.

3 Đăng kiểm viên, chủ sàn nâng tàu hoặc người đại diện của chủ sàn nâng tàu, đại diện đơn vị đo và các đơn vị liên quan phải họp bàn về thời gian bắt đầu kiểm tra và đo đạc cũng như kế hoạch kiểm tra để đảm bảo các thiết bị đo có chất lượng tốt và việc kiểm tra đo đạc diễn ra an toàn

4 Công việc kiểm tra có thể bị hoãn lại nếu chưa có sự chuẩn bị cần thiết hay chủ sàn nâng tàu hoặc nhân viên như yêu cầu ở mục -2 không có mặt khi tiến hành kiểm tra hoặc Đăng kiểm viên thấy chưa có sự đảm bảo an toàn cho việc tiến hành kiểm tra.

5 Trong quá trình kiểm tra Đăng kiểm viên sẽ thông báo những chỗ cần thiết phải sửa chữa cho người yêu cầu kiểm tra trong khuyến nghị của mình. Việc sửa chữa phải được thực hiện thỏa mãn yêu cầu của Đăng kiểm viên.

6 Thay thế trang thiết bị và phụ tùng v.v…

Nếu cần thiết phải thay thế trang thiết bị và phụ tùng v.v… sử dụng trên sàn nâng tàu thì việc thay thế đó phải tuân thủ quy định đối với tàu hiện có. Tuy nhiên, trong trường hợp thiết bị đó được chỉ rõ hoặc Đăng kiểm cho rằng cần thiết thì Đăng kiểm có thể yêu cầu thiết bị thay thế đó phải thỏa mãn Quy chuẩn hiện hành. Ngoài ra, thiết bị thay thế đó không được sử dụng vật liệu có chứa amiăng.

Chương 3

KẾT CẤU SÀN NÂNG TÀU

3.1 Yêu cầu

3.1.1 Tải trọng

1 Thiết kế cần dựa trên tải trọng phân bố lớn nhất, tính theo một mét chiều dài, được xem như đế kê xếp dọc theo tâm của sàn, xem thêm 1.2.2-6, Mục I.

2 Kết cấu của sàn trong vùng đặt đế kê ở hông tàu phải được thiết kế với tải trọng bằng 20% tải trọng phân bố lớn nhất tính theo một mét dài. Trong đó, tải trọng do gió tác dụng lên tàu tương đương với 2,5 kN/m2 (tương ứng với tốc độ gió là 64 m/s) đã được đưa vào tính toán.

3 Giá trị tải trọng trên cần được áp dụng cho chiều dài đậu tàu của sàn và tính tới tận mép phía gần bờ của sàn tại vị trí thực hiện việc dịch chuyển tàu.

4 Các hốc hoặc nhẩy bậc của sàn phải được thiết kế sao cho:

(1) Tải trọng gia tăng lấy bằng 5,0 kN / m2 , phân bố đều; và

(2) Tải trọng tập trung lấy bằng 10 kN ở một điểm bất kì.

Nhưng trong một số trường hợp có thể lấy giá trị lớn hơn để thỏa mãn các yêu cầu về vận hành và hoạt động của thiết bị. Các tải trọng này thường không ảnh hưởng đến sức nâng quy định ở 1.2.2-1, Mục I cũng như tải trọng thiết kế quy định ở (1) và (2).

5 Cần phải xem xét đưa vào tính toán các lực tác dụng ngang do gió và do việc dịch chuyển tàu gây nên. Sức bền ngang của sàn phải đủ để chịu các lực sau:

(1) Trong quá trình dịch chuyển tàu: tổng các lực ngang được lấy bằng 250 N/m2 trên mặt chiếu cạnh của tàu, cộng với các lực đẩy nhằm cân bằng với lực ma sát trong hệ thống dịch chuyển. Lực ma sát được lấy bằng 2% tải trọng trên các bánh xe của giàn giữ nếu bánh xe được lắp ổ đỡ lăn, và 4% nếu bánh xe được lắp ổ đỡ bạc;

(2) Trong trường hợp tàu được đỡ trên sàn nâng tàu và không tiến hành việc dịch chuyển: tổng lực ngang là lực do gió lấy bằng 2.5 kN/m2 (tương ứng với tốc độ gió 64 m/s) tác dụng lên bề mặt hứng gió ngang của tàu.

6 Để cân bằng với các lực nói trên, có thể dùng một hoặc nhiều cách như sau:

(1) Hệ thống chống ngang;

(2) Sàn cứng theo phương ngang;

(3) Boong được làm cứng như một dầm ngang.

3.1.2 Ứng suất cho phép

1 Ứng suất cho phép trên các cơ cấu không được lớn hơn các giá trị trong Bảng 3.1.2-1.

Các giá trị này được áp dụng cho thép mà tỉ số y / u không lớn hơn 0,7. Thép nào mà có tỉ số lớn hơn 0,7 thì cần phải xem xét đặc biệt.

Trong đó:

sy Ứng suất chảy của vật liệu;

su Ứng suất bền của vật liệu.

2 Ứng suất cho phép có thể phải lấy giảm xuống trong những khu vực miệng khoét của cơ cấu vì những khu vực này gây ra tập trung ứng suất.

3 Ứng suất cho phép của bánh tang, ma ní và các bộ phận tháo rời khác phải tuân theo quy định ở 6.4 QCVN 23: 2010/BGTVT.

Bảng 3.1.2-1 Ứng suất cho phép

Chế độ ứng suất

Ứng suất cho phép

Kéo hoặc uốn trực tiếp

0, 67sy

Nén

Theo Bảng 4.5 QCVN 23:2010/BGTVT

Cắt

0,35sy

Trên ổ đỡ

0,90sy

4 Các cơ cấu mà chỉ chịu tải trọng gió có thể được xác định như bên trên nhưng lấy tăng lên 25 %.

3.1.3 Hệ số an toàn của cáp và xích

1 Hệ số an toàn của cáp nâng và hạ sàn không lấy nhỏ hơn 3/1 dựa vào lực đứt đã được chứng nhận của cáp và ứng suất kéo lớn nhất của cáp. Ứng suất kéo lớn nhất của cáp được lấy dựa vào sức nâng định mức của tời, có sự giảm trừ do ảnh hưởng của ma sát trên bánh tang và độ cứng của dây cáp lấy bằng 2% đối với ổ đỡ bi hoặc ổ đỡ lăn và 5% đối với ổ đỡ bạc.

2 Hệ số an toàn của xích nâng hạ sàn không lấy nhỏ hơn 3/1 dựa vào lực đứt đã được chứng nhận của xích và ứng suất kéo lớn nhất của xích. Ứng suất kéo lớn nhất của xích được lấy dựa vào sức nâng định mức của tời. Trên cơ sở phá hủy do ứng suất mài mòn, không được sử dụng loại xích cấp 80 hoặc xích tương tự bằng hợp kim.

3 Hệ số an toàn bổ sung được sử dụng khi:

(1) Tốc độ nâng của sàn lớn hơn 0,5 m/mm.

(2) Tải trọng va chạm phát sinh do hoạt động của hệ thống tời.

3.1.4 Vật liệu

1 Vật liệu phải tuân theo các quy định ở Phần 7A, Mục II của QCVN 21: 2010/BGTVT.

2 Thép dùng trong các hệ thống sàn nâng tàu được áp dụng như Bảng 3.1.4-2.

Bảng 3.1.4-2 Sử dụng cấp thép

Chiều dày (mm)

t ≤ 20.5

20.5 < t ≤ 25.5

25.5 < t ≤ 40

40 < t

Cấp

A/AH

B/AH

D/DH

E/EH

Lưu ý: AH,DH và EH tương ứng với cấp thép sau (AH:A32, A36 và A40; DH: D32, D36 và D40; EH: E32, E36 và E40).

3 Có thể xem xét thay đổi việc thử độ dai va đập với rãnh khía trong trường hợp hệ thống sàn nâng tàu hoạt động ở khu vực ít khi có nhiệt độ thấp.

Chương 4

HỆ THỐNG MÁY, THIẾT BỊ ĐIỆN, ĐIỀU KHIỂN VÀ VẬN HÀNH

4.1 Hệ thống máy

4.1.1 Nguyên tắc chung

1 Hệ thống máy của sàn nâng tàu phải thỏa mãn các yêu cầu ở Phần 3, Mục II của QCVN 21: 2010/BGTVT, trừ khi có các quy định trong Quy chuẩn này với các yêu cầu sau:

(1) Hệ thống máy chỉ cần thỏa mãn yêu cầu về sức bền;

(2) Ứng suất cho phép có thể khác nhau phụ thuộc vào kiểu máy, công dụng, phương pháp chế tạo và điều kiện môi trường thực tế sử dụng;

(3) Đối với các bánh răng thì chỉ cần tính toán sức bền khi chịu tải trọng xoắn lớn nhất và hệ số ứng suất tập trung tại chân răng cũng phải tính đến.

4.2 Thiết bị điện

4.2.1 Nguyên tắc chung

1 Thiết bị điện phải được lắp đặt sao cho giảm đến mức thấp nhất sự cố do điện như chập, cháy v.v... theo quy định ở Phần 4, Mục II của QCVN 21: 2010/BGTVT.

2 Cáp điện và máy phát điện phải là loại phù hợp với các Tiêu chuẩn hiện hành được Đăng kiểm công nhận và thích hợp để làm việc an toàn và hữu hiệu trong điều kiện môi trường được lắp đặt.

3 Mạch điện phải được bảo vệ chống quá tải kể cả chập mạch. Thiết bị bảo vệ phải có khả năng ngắt điện khi mạch điện bị sự cố, loại trừ được sự phát triển của hư hỏng và nguy cơ gây cháy cũng như ổn định công suất cho nguồn điện dẫn động chính, hệ chiếu sáng, thông tin liên lạc và thiết bị báo động.

4.3 Điều khiển và vận hành

4.3.1 Các yêu cầu

1 Thiết bị tại các trạm điều khiển phải hiển thi được chuyển động của sàn nâng sao cho sàn luôn nằm theo phương ngang. Phải có chuông báo động khi sàn nâng bị lêch và xoắn vượt quá giá trị cho phép.

2 Ngoài ra, phải có bộ dừng sàn nâng tàu tại mức bằng với cầu tàu, thiết bị độc lập phải được lắp đặt sao cho sàn nâng tàu không thể nâng lên hoặc hạ xuống quá mức.

3 Nếu nhiều tời và ống nâng được trang bị thì phải có thiết bị thỏa mãn:

(1) Chúng phải hoạt động đồng bộ;

(2) Mỗi thiết bị phải thể hiện sự hoạt động tại trạm điều khiển.

4 Tổng tải trọng của sàn nâng tàu phải được hiển thị tại trạm điều khiển.

5 Phải có thiết bị tự động giữ sàn nâng tàu ở vị trí và kích hoạt chuông báo động khi cáp hoặc xích bị chùng.

6 Nếu sàn nâng tàu được khóa bằng bánh răng, then thì phải có thiết bị đảm bảo rằng nguồn năng lượng chỉ được ngắt khi bánh răng và then đã vào đúng vị trí.

III QUY ĐỊNH VỀ QUẢN LÝ

1.1 Quy định chung

Nếu thỏa mãn Quy chuẩn này sàn nâng tàu sẽ được thêm dấu hiệu bổ sung “Sàn nâng tàu” vào trong dấu hiệu phân cấp như đã được định nghĩa trong Chương 2 Phần 1A, Mục II của QCVN 21: 2010/BGTVT.

1.2 Quy định về giám sát kỹ thuật

Sàn nâng phải được kiểm tra với nội dung phù hợp với Chương 2 Mục II của Quy chuẩn này.

1.3 Chứng nhận

1.3.1 Giấy chứng nhận

Nếu thỏa mãn yêu cầu của Quy chuẩn này thì sàn nâng sẽ được cấp Giấy chứng nhận thẩm định thiết kế, Giấy chứng nhận phân cấp sàn nâng tàu tùy vào yêu cầu cụ thể.

1.3.2 Thủ tục chứng nhận

Thủ tục cấp các Giấy chứng nhận được thực hiện theo Thông tư số 32/2011/TT-BGTVT.

Mẫu Giấy chứng nhận thẩm định thiết kế và Giấy chứng nhận phân cấp sàn nâng tàu được thực hiện theo Phụ lục A và B của Quy chuẩn này.

IV TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN

1.1 Trách nhiệm của các chủ sàn nâng, công ty khai thác sàn nâng, cơ sở thiết kế, chế tạo mới, hoán cải, phục hồi và sửa chữa sàn nâng tàu

1.1.1 Các chủ sàn nâng, công ty khai thác sàn nâng

1 Thực hiện đầy đủ các quy định nêu trong Quy chuẩn này khi sàn nâng tàu được đóng mới, hoán cải, phục hồi, khai thác nhằm đảm bảo và duy trì tình trạng kỹ thuật của sàn nâng tàu.

1.1.2 Các cơ sở thiết kế

1 Thiết kế sàn nâng thỏa mãn các quy định của Quy chuẩn này.

2 Cung cấp đầy đủ khối lượng hồ sơ thiết kế theo yêu cầu và trình thẩm định hồ sơ thiết kế theo quy định của Quy chuẩn này.

1.1.3 Các cơ sở chế tạo mới, hoán cải, phục hồi, sửa chữa sàn nâng tàu

1 Phải có đủ năng lực, bao gồm cả trang thiết bị, cơ sở vật chất và nhân lực có trình độ chuyên môn đáp ứng nhu cầu chế tạo mới, hoán cải, phục hồi, sửa chữa sàn nâng tàu.

2 Phải đảm bảo tiêu chuẩn chất lượng, an toàn kỹ thuật khi chế tạo mới, hoán cải, phục hồi, sửa chữa sàn nâng tàu và tuân thủ thiết kế đã được thẩm định.

3 Chịu sự kiểm tra giám sát của Đăng kiểm Việt Nam về chất lượng, an toàn kỹ thuật của sàn nâng tàu.

1.2 Trách nhiệm của Cục Đăng kiểm Việt Nam

1.2.1 Thẩm định thiết kế, giám sát

Bố trí các Đăng kiểm viên có năng lực, đủ tiêu chuẩn để thực hiện thẩm định thiết kế, giám sát trong chế tạo mới, hoán cải, phục hồi, sửa chữa và khai thác sàn nâng tàu phù hợp với các yêu cầu kỹ thuật nêu trong Quy chuẩn này;

1.2.2 Hướng dẫn thực hiện/ áp dụng

Hướng dẫn thực hiện các quy định của Quy chuẩn này đối với các chủ sàn nâng tàu, công ty khai thác sàn nâng tàu, cơ sở thiết kế, chế tạo mới, hoán cải, phục hồi và sửa chữa sàn nâng tàu, các đơn vị Đăng kiểm thuộc hệ thống Đăng kiểm Việt Nam trong phạm vi cả nước.

1.2.3 Rà soát và cập nhật Quy chuẩn

Căn cứ yêu cầu thực tế, Cục Đăng kiểm Việt Nam có trách nhiệm báo cáo và kiến nghị Bộ Giao thông vận tải sửa đổi, bổ sung Quy chuẩn này theo định kỳ hàng năm.

1.3 Kiểm tra thực hiện của Bộ Giao thông vận tải

Bộ Giao thông vận tải (Vụ Khoa học - Công nghệ) có trách nhiệm định kỳ hoặc đột xuất kiểm tra việc tuân thủ Quy chuẩn này của các đơn vị có hoạt động liên quan.

V TỔ CHỨC THỰC HIỆN

1.1 Cục Đăng kiểm Việt Nam tổ chức hệ thống kiểm tra, giám sát kỹ thuật, phân cấp và đăng ký kỹ thuật sàn nâng tàu biển. Tổ chức in ấn, phổ biến Quy chuẩn này cho các tổ chức và cá nhân có liên quan thực hiện/ áp dụng.

1.2 Trong trường hợp có sự khác nhau giữa quy định của Quy chuẩn này với quy định của Quy phạm, Tiêu chuẩn và Quy chuẩn kỹ thuật khác liên quan đến sàn nâng thì áp dụng quy định của Quy chuẩn này.

1.3 Trong trường hợp các tài liệu được viện dẫn trong Quy chuẩn này được sửa đổi, bổ sung hoặc thay thế thì thực hiện theo nội dung đã được sửa đổi, bổ sung hoặc thay thế có hiệu lực của tài liệu đó.

1.4 Quy chuẩn này cũng như các sửa đổi áp dụng cho các sàn nâng tàu được đóng mới vào hoặc sau ngày Quy chuẩn này có hiệu lực.



PHỤ LỤC A

MẪU GIẤY CHỨNG NHẬN THẨM ĐỊNH THIẾT KẾ SÀN NÂNG TÀU

Số:

CỤC ĐĂNG KIỂM VIỆT NAM



GIẤY CHỨNG NHẬN

THẨM ĐỊNH THIẾT KẾ SÀN NÂNG TÀU

CỤC ĐĂNG KIỂM VIỆT NAM CHỨNG NHẬN:





Tên/Ký hiệu thiết kế ...........................................................................................................

Loại thiết kế: ......................................................................................................................

Chiều dài: ............................................... (m); Chiều rộng: ............................................ (m)

Sức nâng danh nghhĩa: .................... (t); Chiều dài hiệu dụng của sàn nâng:............ (m)

Sức nâng thực tế: ...................................... (t);

Cấp sàn nâng: ....................................................................................................................

Nơi sử dụng .................................... ..................................................................................

Số thẩm định......... .......................... ..................................................................................

Công văn thẩm định số .............................. Ngày .............................................................

Đơn vị thiết kế.................................. ..................................................................................

Chủ sử dụng thiết kế ..........................................................................................................

Nơi đóng .............................................................................................................................

Đơn vị giám sát...................................................................................................................

Những lưu ý .......................................................................................................................





Cấp tại ............... Ngày ….............................

CỤC ĐĂNG KIỂM VIỆT NAM



NƠI NHẬN:

- Đơn vị thiết kế             01

- Đơn vị giám sát           01

- Lưu Cục ĐKVN            01

- Lưu nơi dduyệt            01



PHỤ LỤC B

MẪU GIẤY CHỨNG NHẬN PHÂN CẤP SÀN NÂNG TÀU

Số:

No.

CỤC ĐĂNG KIỂM VIỆT NAM
VIETNAM REGISTTER



GIẤY CHỨNG NHẬN PHÂN CẤP SÀN NÂNG TÀU

CLASSIFICCATION CERTIFICCATE OR SHIP LIFT PLATFORM

Cấp theo Quy chuẩn kỹ thuật Quốc gia - Phân cấp và đóng mới sàn nâng tàu của Việt Nam

Issued under the provisions of National Technical Regulation on Classification and Construction of Ship Lift Platform of VIETNAM

Tên sàn nâng:                                                    Số phân cấp:

Name of Ship lift Platform                                   Class Number

Chiều dài:                                                          Chiều rộng:                                            (m)

Length                                                              Breadth

Chiều dài hiệu dụng:                                           (m); Sức nâng thực tế:                           (t)

Effective length                                                  Net lifting capacity

Sức nâng danh nghĩa:                                        (t)

Nominal lifting capacity

Năm và nơi đóng:

Year and Place of Build

Chủ sàn nâng:

Owner

Căn cứ kết quả kiểm tra đã tiến hành, chứng nhận rằng sàn nâng này và các trang thiết bị của sàn nâng thỏa mãn các yêu cầu của Quy chuẩn kỹ thuật Quốc gia - Phân cấp và đóng mới sàn nâng tàu, do đó sàn nâng được nhận cấp/ phục hồi cấp (*) với ký hiệu dưới đây:

This is to certify that as a result of the survey performed the Ship lift platform, its equipment and arrangments are found to be in compliance with the requirements of National Technical Regulation on Classification and Construction of Ship lift platform, based on which class with the following notation is assigned/renewed(*) to the Ship Lift Platform:

Các hạn chế thườnng xuyên:

Permanent restrictions

Các đặc tính khác:

Other characteristics

Giấy chứng nhận có hiệu lực đến ngày_______________________________ với điều kiện phải có xác nhận hàng năm phù hợp với Quy chuẩn

This Certificate is valid until                                                         Subject to annual confirmation in accordancce with the Regulation





Cấp tại                           Ngày

Issued at                         Date

CỤC ĐĂNG KIỂM VIỆT NAM
VIIETNAM REGISTER

__________________________________

(*) Gạch bỏ khi không thích hợp

Delete as appropriate



XÁC NHẬN CẤP SÀN NÂNG TÀU BIỂN HÀNG NĂM LẦN THỨ NHẤT

FIRST ANNUAL CONFIRMATION OF THE CLASS

Căn cứ kết quả kiểm tra đã tiến hành, cấp sàn nâng được xác nhận.

On the basis of the survey performed, the class is confirmed

Nơi kiểm tra: .........................................................................

Place

Ngày: .....................................................................................

Date

CỤC ĐĂNG KIỂM VIỆT NAM (VR)



XÁC NHẬN CẤP SÀN NÂNG TÀU BIỂN TRUNG GIAN LẦN THỨ HAI

SECOND ANNUAL CONFIRMATION OF THE CLASS

Căn cứ kết quả kiểm tra đã tiến hành, cấp sàn nâng được xác nhận.

On the basis of the survey performed, the class is confirmed

Nơi kiểm tra: .........................................................................

Place

Ngày: .....................................................................................

Date

CỤC ĐĂNG KIỂM VIỆT NAM (VR)



XÁC NHẬN CẤP SÀN NÂNG TÀU BIỂN TRUNG GIAN LẦN THỨ BA

THIRD ANNUAL CONFIRMATION OF THE CLASS

Căn cứ kết quả kiểm tra đã tiến hành, cấp sàn nâng được xác nhận.

On the basis of the survey performed, the class is confirmed

Nơi kiểm tra: .........................................................................

Place

Ngày: .....................................................................................

Date

CỤC ĐĂNG KIỂM VIỆT NAM (VR)



XÁC NHẬN CẤP SÀN NÂNG TÀU BIỂN TRUNG GIAN LẦN THỨ TƯ

FORTH ANNUAL CONFIRMATION OF THE CLASS

Căn cứ kết quả kiểm tra đã tiến hành, cấp sàn nâng được xác nhận.

On the basis of the survey performed, the class is confirmed

Nơi kiểm tra: .........................................................................

Place

Ngày: .....................................................................................

Date

CỤC ĐĂNG KIỂM VIỆT NAM (VR)



GIA HẠN CẤP SÀN NÂNG TÀU BIỂN

EXTENSION OF THE CLASS

Căn cứ kết quả kiểm tra đã tiến hành, thời hạn của GCN cấp sàn nâng được kéo dài tới:

On the basis of the survey performed, the validity of the class is extended till:

Nơi kiểm tra: .......................................................................

Place

Ngày: ...................................................................................

Date

CỤC ĐĂNG KIỂM VIỆT NAM (VR)



NHỮNG LƯU Ý VÀ HẠN CHẾ TẠM THỜI

TEMPORARY RESTRICTIONS AND REMARKS

Chú ý: Giấy chứng nhận này mất hiệu lực trong các trường hợp sau: Giấy chứng nhận hết hạn; Sau tai nạn mà sàn nâng không báo kiểm tra; Khi vi phạm vùng hoạt động hoặc chất tải quá sức nâng của sàn; Khi sàn nâng không tuân theo các yêu cầu hoặc hướng dẫn của Cục Đăng kiểm Việt Nam.

Notes: The Certificate shall cease to be valid in the following cases: After the expiry of terms; After an accident, unless it is submitted to a survey; If violating the specified area of navigation or loading the platform exceeding the its lifting capacity; If requirements or instructions of Vietnam Register have not been complied with.



PHỤ LỤC C

MẪU GIẤY CHỨNG NHẬN AN TOÀN KỸ THUẬT SÀN NÂNG TÀU

Số:

No.

CỤC ĐĂNG KIỂM VIỆT NAM
VIETNAM REGISTTER



GIẤY CHỨNG NHẬN AN TOÀN KỸ THUẬT ÀN NÂNG TÀU

SAFETY TECHNICAL CERTIFICATE FOR SHIP LIFT PLATFORM

Tên sàn nâng:                                                    Tổng dung tích:

Name of Platform                                               Gross Tonnage

Số phân cấp:                                                     Sức nâng thực tế:                                   (t)

Class Number                                                    Net Lifting Capacity

Vật lliệu sàn nâng:                                             Sức nâng danh nghĩa:                              (t)

Material of Platform                                            Nominal Lifting Capacity:

Năm và nơi đóng:

Year and Place of Build:

Chủ sàn nâng:

Owner



GIẤY CHỨNG NHẬN NÀY ĐƯỢC CẤP THEO NHỮNG VĂN BẢN DƯỚI ĐÂY

THIS CERTIFICATE IS ISSUED ACCORDING TO THE FOLLOWING DOCUMENTS

Giấy chứng nhận cấp sàn nâng số:

Classification Certificate for Ship Lift Platform No.

Biên bản kiểm tra số:

Survey Reports No.

Chứng nhận rằng sàn nâng nêu trong Giấy chứng nhhận này có trạng thái kỹ thuật hoàn toàn đảm bảo hoạt động an toàn trong vùng nước sau đây:

On the confirmation that the Ship Lift Platforrm mentioned in this Certifficate has been in good technical condition for working in the following water region:





Giấy chứng nhận này có hiệu lực đến ngày

This Certificate is valid until





Cấp tại                           Ngày

Issued at                         Date

CỤC ĐĂNG KIỂM VIỆT NAM
VIIETNAM REGISTER



Chú ý: Giấy chứng nhận này mất hiệu lực trong các trường hợp sau: Giấy chứng nhận hết hạn; sau tai nạn mà sàn nâng không báo kiểm tra; kh vi phạm vùng hoạt động hoặc chất tải quá sức nâng của sàn; không tuân theeo các yêu cầu hoặc hướng dẫn của Cục Đăng kiểm Việt Nam.

Note: The Certificate shall cease to be valid in the following cases: after the expiry of terms; after an acccident, unless it is submitted to a survey; If violating the specified area of navigation or loading the platform exceeding the its lifting capacity; if requirements or instructions of Vietnam Register have not been complied with.



nhayQCVN 57:2013/BGTVT ban hành kèm theo Thông tư 06/2013/TT-BGTVT bị bãi bỏ và được thay thế bởi QCVN 57:2015/BGTVT ban hành kèm theo Thông tư 72/2015/TT-BGTVT, theo quy định tại Điều 2.
nhay

QCVN 58: 20113/BGTVT

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ HỆ THỐNG CHUÔNG LẶN

National Technical Regulation on Diving Systems

Lời nói đầu

Quy chuẩn kỹ thuật Quốc gia về hệ thống chuông lặn QCVN 58: 2013/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao thông vận tải ban hành theo Thông tư số 06/2013/TT-BGTVT ngày 02 tháng 05 năm 2013.

QCVN 58:2012/BGTVT được xây dựng trên cơ sở Tiêu chuẩn Quốc gia "Quy phạm kiểm tra và chế tạo hệ thống chuông lặn" có ký hiệu TCVN 6281: 2003.



BỘ GIAO THÔNG VẬN TẢI
-------

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
---------------

Số....... /2012/TT-BGTVT

Hà Nội, ngày... tháng… năm 2013



THÔNG TƯ BAN HÀNH

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ



QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ HỆ THỐNG CHUÔNG LẶN

National Technical Regulation on Diving Systems



MỤC LỤC

I QUY ĐỊNH CHUNG ....................................................................................................

1.1 Phạm vi điều chỉnh và đối tượng áp dụng .........................................................

1.2 Tài liệu viện dẫn và giải thích từ ngữ.................................................................

II QUY ĐỊNH KỸ THUẬT ..............................................................................................

Chương 1 Quy định chung .........................................................................................

1.1 Quy định chung ................................................................................................

Chương 2 Kiểm tra hệ thống chuông lặn ...............................................................

2.1 Quy định chung ...............................................................................................

2.2 Kiểm tra lần đầu ...............................................................................................

2.3 Kiểm tra chu kỳ .................................................................................................

Chương 3 Chuông lặn và buồng giảm áp trên boong ...........................................

3.1 Quy định chung ................................................................................................

3.2 Vật liệu và hàn ..................................................................................................

3.3 Kết cấu .............................................................................................................

3.4 Khử ứng suất ....................................................................................................

Chương 4 Hệ thống nâng hạ và thiết bị liên hợp ăn khớp ....................................

4.1 Quy định chung ................................................................................................

4.2 Kết cấu ..............................................................................................................

4.3 Nguồn điện .......................................................................................................

Chương 5 Hệ thống trợ sinh ....................................................................................

5.1 Quy định chung ................................................................................................

5.2 Thiết bị chứa khí ...............................................................................................

5.3 Hệ thống khí thở sự cố .....................................................................................

5.4 Thiết bị chống quá áp .......................................................................................

5.5 Điều khiển khí thở ............................................................................................

Chương 6 Trang thiết bị và hệ thống thông tin liên lạc .........................................

6.1 Trang thiết bị ....................................................................................................

6.2 Hệ thống thông tin liên lạc ................................................................................

Chương 7 Thiết bị nổi sự cố ....................................................................................

7.1 Bố trí trọng vật rơi ............................................................................................

7.2 Thiết bị kéo nâng hỗ trợ cho việc nổi sự cố .....................................................

Chương 8 Bình chịu áp lực, hệ thống đường ống và trang bị điện .....................

8.1 Quy định chung ................................................................................................

8.2 Bình chịu áp lực ...............................................................................................

8.3 Hệ thống đường ống ........................................................................................

8.4 Ống rốn .............................................................................................................

8.5 Trang bị điện ....................................................................................................

Chương 9 Trang bị chỗ ở và hệ thống chữa cháy..................................................

9.1 Trang bị chỗ ở trong buồng giảm áp trên boong ................................................

9.2 Hệ thống chữa cháy ...........................................................................................

III QUY ĐỊNH VỀ QUẢN LÝ ........................................................................................

1.1 Quy định chung .................................................................................................

1.2 Quy định về giám sát kỹ thuật ...........................................................................

1.3 Chứng nhận ......................................................................................................

IV TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN...................................................

1.1 Trách nhiệm của các chủ tàu, công ty khai thác, cơ sở thiết kế, chế tạo mới, hoán cải, phục hồi và sửa chữa hệ thống .................................................

1.2 Trách nhiệm của Cục Đăng kiểm Việt Nam ......................................................

1.3 Kiểm tra thực hiện của Bộ Giao thông vận tải ...................................................

V TỔ CHỨC THỰC HIỆN ............................................................................................



QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ HỆ THỐNG CHUÔNG LẶN

National Technical Regulation on Diving Systems

I QUY ĐỊNH CHUNG

1.1 Phạm vi điều chỉnh và đối tượng áp dụng

1.1.1 Phạm vi điều chỉnh

1 Quy chuẩn kỹ thuật Quốc gia này (sau đây gọi tắt là "Quy chuẩn") áp dụng cho việc kiểm tra và chế tạo hệ thống chuông lặn của các tàu biển được Cục Đăng kiểm Việt Nam kiểm tra và phân cấp.

2 Các yêu cầu liên quan trong QCVN 21: 2010/BGTVT "Quy chuẩn kỹ thuật Quốc gia - Quy phạm phân cấp và đóng tàu biển vỏ thép" được áp dụng cho hệ thống chuông lặn, trừ khi có quy định khác trong Quy chuẩn này.

1.1.2 Đối tượng áp dụng

Quy chuẩn này áp dụng đối với các tổ chức và cá nhân có hoạt động liên quan đến hệ thống chuông lặn thuộc phạm vi điều chỉnh nêu tại 1.1.1 là Cục Đăng kiểm Việt Nam (sau đây trong Quy chuẩn này viết tắt là "Đăng kiểm"); các chủ tàu; cơ sở thiết kế, đóng mới, hoán cải, phục hồi, sửa chữa và khai thác hệ thống chuông lặn.

1.2 Tài liệu viện dẫn và giải thích từ ngữ

1.2.1 Các tài liệu viện dẫn

1 QCVN 21: 2010/BGTVT: Quy chuẩn kỹ thuật Quốc gia - Quy phạm phân cấp và đóng tàu biển vỏ thép, ban hành theo Thông tư số 12/2010/TT-BGTVT ngày 21/04/2010 của Bộ Giao thông vận tải.

2 QCVN 23: 2010/BGTVT: Quy chuẩn kỹ thuật Quốc gia - Quy phạm thiết bị nâng hàng tàu biển ban hành theo Thông tư số 11/2010/TT-BGTVT ngày 20/04/2010 của Bộ Giao thông vận tải.

3 Thông tư 032/2011/TT-BGTVT: Thông tư Sửa đổi, bổ sung một số điều của Quy định về Đăng kiểm tàu biển Việt Nam ngày 19/04/2011 ban hành kèm theo Quyết định số 51/2005/QĐ-BGTVT ngày 12/10/2005 của Bộ Giao thông vận tải.

1.2.2 Giải thích từ ngữ

Nếu không có quy định nào khác, các thuật ngữ sử dụng trong Quy chuẩn này được định nghĩa từ -1 đến -10 dưới đây:

1 Hệ thống chuông lặn là hệ thống gồm chuông lặn có thể lặn xuống và nổi lên không phụ thuộc vào việc điều khiển tính nổi của nó và các trang thiết bị như buồng giảm áp trên boong, hệ thống nâng hạ và hệ thống cấp khí thở lắp trên tàu phục vụ.

2 Tàu phục vụ là tàu có trang bị hệ thống chuông lặn.

3 Chuông lặn là buồng có thể lặn xuống nước, bao gồm các thiết bị như trọng vật rơi và hệ thống cấp khí thở sự cố để đưa thợ lặn lên xuống giữa vị trí làm việc ngầm dưới nước và tàu phục vụ.

4 Thân áp lực là cấu trúc dạng vỏ bao có thiết bị đóng kín và các chi tiết xuyên qua kín nước, có thể chịu được áp suất bên ngoài tương ứng với chiều sâu lặn để chứa người và thiết bị bên trong.

5 Buồng giảm áp trên boong là bình chịu áp lực lắp đặt trên tàu phục vụ để điều chỉnh áp suất cho chuông lặn khi hoạt động dưới nước và tiến hành điều áp ứng cấp trong trường hợp xảy ra sự cố do tăng áp trong chuông lặn. Buồng giảm áp tạo bởi cấu trúc dạng vỏ kín, thiết bị đóng kín, cửa quan sát và thiết bị kèm theo.

6 Chiều sâu lặn lớn nhất là chiều sâu lớn nhất mà chuông lặn có thể làm việc an toàn tính theo phương thẳng đứng từ bề mặt thấp nhất của vỏ bao thân áp lực đến mặt nước.

7 Ngày đến hạn là ngày ứng với thời điểm hết hạn của Giấy chứng nhận phân cấp, không tính ngày đó.

8 Khu vực nguy hiểm là những khu vực thường xuyên có hoặc có trong một thời gian dài hỗn hợp khí dễ nổ (khu vực nguy hiểm loại 0); là khu vực dễ tạo thành hỗn hợp khí dễ nổ trong điều kiện hoạt động bình thường (khu vực nguy hiểm loại 1); là khu vực khó tạo ra hỗn hợp khí dễ nổ, và nếu tạo ra, nó chỉ tồn tại trong một thời gian ngắn (khu vực nguy hiểm loại 2).

9 Hệ thống trợ sinh là nguồn cấp khí, hệ thống khí thở, thiết bị giảm áp, hệ thống kiểm soát môi trường và thiết bị đảm bảo môi trường an toàn cho thợ lặn trong chuông lặn và buồng giảm áp trên boong dưới áp lực và trạng thái có thể xảy ra trong hoạt động lặn.

10 Khoang sinh hoạt là phần của buồng giảm áp trên boong để làm chỗ ở chính cho thợ lặn trong hoạt động lặn và được trang bị cho mục đích này.

II QUY ĐỊNH KỸ THUẬT

Chương 1

QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.1 Thay thế tương đương

Các hệ thống chuông lặn không tuân theo những yêu cầu của Quy chuẩn này vẫn có thể được chấp nhận nếu Đăng kiểm xét thấy chúng tương đương với các hệ thống chuông lặn quy định trong Quy chuẩn này.

1.1.2 Sửa đổi việc áp dụng các yêu cầu

Đăng kiểm có thể áp dụng các yêu cầu của Quy chuẩn này một cách khác đi sau khi xem xét các yêu cầu Quốc gia của chính quyền mà tàu treo cờ, kiểu và vùng hoạt động dự kiến của tàu.

1.1.3 Hệ thống chuông lặn có đặc tính thiết kế mới

Đối với hệ thống chuông lặn có đặc tính thiết kế mới, Đăng kiểm có thể áp dụng các quy định thích hợp của Quy chuẩn trong phạm vi có thể áp dụng được với các quy định bổ sung trên cơ sở của thiết kế và các quy trình thử không đưa ra trong Quy chuẩn này.

1.1.4 Các yêu cầu cơ bản

1 Hệ thống chuông lặn phải được thiết kế hợp lý, tránh được tối đa lỗi do con người gây ra đến mức có thể thực hiện được và có kết cấu sao cho việc trục trặc ở một bộ phận không dẫn đến tình trạng nguy hiểm cho thợ lặn.

2 Tất cả các bộ phận của hệ thống chuông lặn phải được thiết kế có kết cấu và bố trí sao cho dễ vệ sinh, tẩy uế, kiểm tra và bảo dưỡng.

3 Hệ thống chuông lặn phải có khả năng vận chuyển thợ lặn an toàn dưới áp lực giữa chuông lặn và buồng giảm áp trên boong.

4 Hệ thống chuông lặn và các bình khí thở không được đặt ở trong buồng máy nếu máy đó không liên quan đến hệ thống chuông lặn.

5 Hệ thống chuông lặn không được đặt ở khu vực nguy hiểm loại 0.

6 Hệ thống chuông lặn phải được bố trí đảm bảo việc kiểm soát tập trung hoạt động an toàn của hệ thống có thể duy trì trong mọi điều kiện thời tiết.

7 Hệ thống chuông lặn phải được lắp đặt phù hợp với các yêu cầu sau:

(1) Hệ thống chuông lặn phải được lắp đặt chắc chắn với tàu phục vụ;

(2) Thiết bị kề với hệ thống chuông lặn phải được gắn tương tự như ở (1);

(3) Phải lưu ý đến sự dịch chuyển liên quan giữa các bộ phận của hệ thống;

(4) Thiết bị liên kết phải phù hợp với điều kiện chống chìm bất kỳ của tàu phục vụ.

8 Hệ thống chuông lặn và các bình khí thở phải được bố trí trong khu vực hoặc vị trí được thông gió tốt và có thiết bị chiếu sáng bằng điện thích hợp.

9 Trường hợp phần nào đó của hệ thống chuông lặn được đặt trên boong, phải lưu ý đặc biệt đến việc bảo vệ chúng một cách hợp lý, tránh tác động của biển, băng và các hư hỏng nào đó do các hoạt động khác trên tàu phục vụ.

1.1.5 Hệ thống sơ tán

Phải trang bị một hệ thống sơ tán có khả năng sơ tán tất cả các thợ lặn trong điều kiện áp lực, ngay cả khi phải rời tàu. Hệ thống này phải thỏa mãn các quy định của Quy chuẩn này.

Chương 2

KIỂM TRA HỆ THỐNG CHUÔNG LẶN

2.1 Quy định chung

2.1.1 Phân loại kiểm tra

1 Các dạng kiểm tra sau đây được áp dụng cho hệ thống chuông lặn đã đăng ký hoặc dự định đăng ký:

(1) Kiểm tra để đăng ký hệ thống chuông lặn (sau đây gọi là “kiểm tra lần đầu”).

Kiểm tra để duy trì cấp đăng ký cho hệ thống chuông lặn (gọi là “kiểm tra chu kỳ”) và được phân ra:

(a) Kiểm tra định kỳ;

(b) Kiểm tra hàng năm;

(c) Kiểm tra bất thường.

2.1.2 Thời hạn kiểm tra

1 Kiểm tra lần đầu được tiến hành khi có đơn xin đăng ký.

2 Kiểm tra chu kỳ phải được tiến hành phù hợp với khoảng thời gian sau:

(1) Kiểm tra định kỳ phải được tiến hành trong khoảng thời gian phù hợp với quy định ở 1.1.3-1(3) Phần 1B, Mục II của QCVN 21: 2010/BGTVT.

(2) Kiểm tra hàng năm phải được tiến hành trong khoảng thời gian phù hợp với quy định ở 1.1.3-1(1) Phần 1B, Mục II của QCVN 21: 2010/BGTVT.

(3) Kiểm tra bất thường không phụ thuộc vào kiểm tra định kỳ hoặc kiểm tra hàng năm và được tiến hành khi xảy ra một trong các trường hợp (a), (b) hoặc (c) dưới đây:

(a) Bộ phận chính của hệ thống bị hỏng, sửa chữa hoặc thay mới;

(b) Sửa đổi hoặc thay thế hệ thống;

(c) Đăng kiểm xét thấy cần thiết.

2.1.3 Kiểm tra định kỳ và kiểm tra hàng năm trước thời hạn

1 Thực hiện kiểm tra trước thời hạn

Các yêu cầu đối với kiểm tra định kỳ và hàng năm trước thời hạn phải thoả mãn các quy định nêu ở 1.1.4 Phần 1B, Mục II của QCVN 21: 2010/BGTVT.

2 Hoãn kiểm tra định kỳ

Các yêu cầu đối với việc hoãn kiểm tra định kỳ phải thoả mãn các quy định nêu ở 1.1.5-1(1) hoặc 1.1.5-1(2) Phần 1B, Mục II của QCVN 21: 2010/BGTVT.

2.1.4 Công việc chuẩn bị phục vụ cho kiểm tra và các việc khác

1 Người đề nghị kiểm tra phải thực hiện các công tác chuẩn bị theo yêu cầu của kiểm tra cũng như những yêu cầu mà Đăng kiểm viên cho là cần thiết phù hợp với Quy chuẩn.

Công tác chuẩn bị nhằm đảm bảo một lối vào an toàn và dễ dàng, các điều kiện vật chất và hồ sơ cần thiết để tiến hành việc kiểm tra. Các thiết bị để tiến hành kiểm tra, đo đạc và thử nghiệm mà Đăng kiểm viên cần để tiến hành việc phân cấp phải được chọn lựa và kiểm chuẩn riêng biệt theo Tiêu chuẩn mà Đăng kiểm cho là thích hợp. Tuy nhiên, Đăng kiểm viên có thể chấp nhận những thiết bị đo đạc đơn giản như thước, dây đo, đồng hồ hàn, trắc vi kế mà không cần sự lựa chọn riêng lẻ hay sự xác nhận về kiểm chuẩn với điều kiện những thiết bị đó là những thiết kế thông dụng đạt tiêu chuẩn chính xác và được đối chiếu định kỳ với các thiết bị hay dụng cụ thử nghiệm tương tự. Đăng kiểm viên cũng có thể chấp nhận những thiết bị được lắp đặt trên mạn tàu và những thiết bị được sử dụng trong quá trình kiểm tra thiết bị trên mạn tàu (đồng hồ đo áp suất, nhiệt độ hoặc vòng quay máy và các dụng cụ đo) dựa trên hồ sơ kiểm chuẩn hoặc những biên bản so sánh với những thiết bị khác.

2 Người đề nghị kiểm tra phải bố trí một nhân viên biết rõ về các quy trình kiểm tra trong công tác chuẩn bị để trợ giúp Đăng kiểm viên trong suốt quá trình kiểm tra.

3 Công việc kiểm tra có thể bị hoãn lại nếu chưa có sự chuẩn bị cần thiết hay chủ hệ thống chuông lặn hoặc nhân viên như yêu cầu ở mục -2 không có mặt khi tiến hành kiểm tra hoặc Đăng kiểm viên thấy chưa có sự đảm bảo an toàn cho việc tiến hành kiểm tra.

4 Trong quá trình kiểm tra Đăng kiểm viên sẽ thông báo những chỗ cần thiết phải sửa chữa cho người yêu cầu kiểm tra trong khuyến nghị của mình. Việc sửa chữa phải được thực hiện thỏa mãn yêu cầu của Đăng kiểm viên.

5 Trong trường hợp cần thay thế phụ kiện, thiết bị hoặc bộ phận nào đó, v.v… được sử dụng trên hệ thống chuông lặn thì việc thay thế phải phù hợp với quy định đã áp dụng trong việc chế tạo hệ thống chuông lặn đó. Tuy nhiên, trong trường hợp quy định mới quy định cụ thể hoặc khi Đăng kiểm thấy cần thiết, Đăng kiểm có thể yêu cầu việc thay thế đó phải tuân theo các quy định mới đã có hiệu lực. Ngoài ra, việc thay thế không được sử dụng vật liệu có chứa amiăng.

2.1.5 Tàu ngừng hoạt động

1 Tàu ngừng hoạt động không thuộc đối tượng kiểm tra chu kỳ. Tuy nhiên, theo yêu cầu của chủ tàu, Đăng kiểm có thể thực hiện kiểm tra bất thường.

2 Khi tàu ngừng hoạt động dự định hoạt động trở lại, phải thực hiện việc kiểm tra sau đây và việc kiểm tra các hạng mục được hoãn lại trước đây do tàu ngừng hoạt động, nếu có.

(1) Nếu trong thời gian tàu ngừng hoạt động, chưa quá hạn kiểm tra chu kỳ thì cần thực hiện việc kiểm tra tương đương với việc kiểm tra hàng năm nêu ở mục 2.3.2.

(2) Nếu trong thời gian tàu ngừng hoạt động, đã quá hạn kiểm tra chu kỳ thì theo nguyên tắc cần thực hiện các việc kiểm tra duy trì. Tuy nhiên, nếu đã đến hạn kiểm tra định kỳ và kiểm tra hàng năm thì có thể chỉ thực hiện kiểm tra định kỳ.

2.2 Kiểm tra lần đầu

2.2.1 Kiểm tra lần đầu

1 Đăng kiểm viên phải có mặt khi tiến hành thử hoặc kiểm tra được quy định từ 2.2.3 đến 2.2.9.

2 Ngoài các yêu cầu quy định ở 2.2, Đăng kiểm có thể yêu cầu thử hoặc kiểm tra thêm nếu thấy cần thiết.

3 Đăng kiểm có thể miễn giảm cuộc thử và một phần hoặc toàn bộ việc kiểm tra nêu trong 2.2 cho những máy móc, thiết bị có đầy đủ Giấy chứng nhận phù hợp.

4 Nếu Đăng kiểm xét thấy khó thực hiện cuộc thử trên đối tượng thực theo các quy định của 2.2 thì cuộc thử này có thể tiến hành trên mẫu hoặc mô hình thích hợp.

2.2.2 Bản vẽ và số liệu

1 Hệ thống chuông lặn dự định đăng ký phải trình cho Đăng kiểm ba bộ bản vẽ và số liệu sau để thẩm định:

(1) Bố trí chung (kể cả bố trí máy và thiết bị, số lượng thợ lặn);

(2) Chi tiết lắp đặt của hệ thống chuông lặn;

(3) Kết cấu thân áp lực của chuông lặn;

(4) Kết cấu và bố trí cửa quan sát, nắp và các chi tiết xuyên qua của chuông lặn;

(5) Kết cấu buồng giảm áp trên boong;

(6) Đặc tính của bình chịu áp lực, hệ thống đường ống, trang thiết bị điện v.v... (kể cả các hệ thống thông tin liên lạc);

(7) Kết cấu của bình khí thở và các bình chịu áp lực khác;

(8) Sơ đồ đường ống;

(9) Kết cấu và bố trí hệ thống nổi sự cố;

(10) Kết cấu và bố trí hệ thống nâng hạ;

(11) Sơ đồ hệ thống dây dẫn;

(12) Chi tiết các phần xuyên qua chuông lặn và buồng giảm áp trên boong bằng ống, trục, cáp điện, v.v…

(13) Kết cấu của trang thiết bị, máy và cáp điện đặt trong chuông lặn hypebol và buồng giảm áp trên boong;

(14) Kết cấu cáp điện và thiết bị nối cáp chịu áp lực bên ngoài;

(15) Chi tiết quy trình hàn thân áp lực và buồng giảm áp trên boong;

(16) Kết cấu ống mềm trong hệ thống đường ống;

(17) Kết cấu của hệ thống sơ tán;

(18) Đặc tính kỹ thuật và bố trí kết cấu của hệ thống phòng, phát hiện và chữa cháy và hệ thống báo động tại nơi có hệ thống chuông lặn;

(19) Đặc tính vật liệu và bố trí trang bị chỗ ở của buồng giảm áp trên boong;

(20) Bản vẽ các khu vực nguy hiểm và danh mục các máy móc và thiết bị điện sử dụng trong khu vực nguy hiểm;

(21) Đặc tính kỹ thuật, bố trí và bản tính công suất của hệ thống phun sương đối với các bình khí thở;

(22) Đặc tính kỹ thuật của các thiết bị sự cố tại chỗ;

(23) Đặc tính kỹ thuật của hệ thống thông tin liên lạc dưới nước;

(24) Đặc tính kỹ thuật và bản tính công suất của hệ thống trợ sinh;

(25) Chương trình thử được quy định từ 2.2.3 đến 2.2.10;

(26) Các hồ sơ tài liệu khác do Đăng kiểm yêu cầu.

2 Ngoài những tài liệu quy định -1 nói trên, đối với hệ thống chuông lặn dự định đăng ký thì các bản vẽ và tài liệu sau phải được trình cho Đăng kiểm tham khảo:

(1) Đặc tính kỹ thuật;

(2) Bản tính độ bền thân áp lực của chuông lặn;

(3) Bản tính độ bền cửa quan sát, nắp cửa v.v... của chuông lặn;

(4) Bản tính độ bền cửa sổ, nắp đậy v.v... của buồng giảm áp;

(5) Bản tính độ bền hệ thống nâng hạ;

(6) Bản tính ổn định ở trạng thái dưới nước và trạng thái nổi (trường hợp sự cố);

(7) Chỉ dẫn chức năng của thiết bị nổi sự cố;

(8) Tiêu chuẩn bảo dưỡng của nhà máy chế tạo;

(9) Các bản vẽ và tài liệu khác do Đăng kiểm yêu cầu.

2.2.3 Kiểm tra chuông lặn

1 Thân áp lực phải được thử và kiểm tra theo quy định các mục từ (1) đến (4) sau đây:

(1) Đối với những đường hàn ngang của thân áp lực, phải kiểm tra bằng chụp phim toàn bộ chiều dài của mối hàn và phải đảm bảo không có khuyết tật nguy hại nào. Tuy nhiên, nếu được Đăng kiểm chấp nhận thì có thể kiểm tra một số phần bằng các phương pháp không phá hủy khác;

(2) Trong khi hoàn thành thân áp lực, độ tròn đều của toàn bộ thân áp lực phải được đo xung quanh chu vi và phải đảm bảo rằng các giá trị đo được tại mọi điểm trên thân áp lực không vượt quá giá trị cho phép khi thiết kế;

(3) Cửa quan sát, nắp đậy (không kể các nắp hình nón) và các chỗ xuyên qua kín nước (không kể các chỗ cáp điện xuyên qua) lắp đặt trên những phần lỗ khoét của thân áp lực phải được thử thủy tĩnh với áp suất thử bằng 1,5 lần độ sâu lặn lớn nhất của thân áp lực và phải đảm bảo không có rò rỉ hay biến dạng nguy hiểm nào;

(4) Thông thường khi hoàn thành việc lắp đặt, thân áp lực phải được thử thủy tĩnh với áp suất bên ngoài tương ứng bằng 1,1 lần độ sâu lặn lớn nhất và phải đảm bảo rằng nó đủ kín nước và các ứng suất, biến dạng đo được tại những vị trí thích hợp nằm trong giới hạn cho phép.

2 Khi hoàn thành công việc, phải thử để xác định khối lượng, trọng tâm, tâm nổi của chuông lặn và ổn định của chuông lặn phải được xác định.

3 Ngoài việc thử và kiểm tra nêu ở -1 và -2 ở trên, chuông lặn hypebol phải được thử và kiểm tra bổ sung theo quy định từ (1) đến (3) dưới đây:

(1) Thân áp lực phải được thử và kiểm tra theo các quy định trong Chương 10, Phần 3, Mục II của QCVN 21: 2010/BGTVT.

(2) Cửa quan sát của thân áp lực phải được thử thủy tĩnh với áp suất bằng 1,5 lần áp suất làm việc cho phép của chuông lặn và phải đảm bảo không có rò rỉ hoặc biến dạng nguy hiểm.

(3) Khi hoàn thành mọi công việc, chuông lặn hypebol phải qua thử kín khí ở áp suất làm việc cho phép.

2.2.4 Kiểm tra buồng giảm áp trên boong

1 Kết cấu vỏ bao, các nắp, trang thiết bị phụ của buồng giảm áp... phải được thử và kiểm tra theo các yêu cầu đối với bình chịu áp lực thuộc nhóm I Chương 10, Phần 3, Mục II của QCVN 21:2010/BGTVT.

2 Các cửa sổ lắp đặt trên buồng giảm áp trên boong phải được thử thủy tĩnh với áp suất thử bằng 1,5 lần áp suất làm việc cho phép của buồng giảm áp trên boong và phải đảm bảo không có rò rỉ hay biến dạng nguy hiểm.

3 Trước khi hoàn thành mọi công việc, buồng giảm áp phải được thử kín khí với áp suất bằng áp suất làm việc cho phép ở tất cả các trạng thái bao gồm các trạng thái khớp với chuông lặn và hệ thống sơ tán và trạng thái làm việc của khóa công vụ.

2.2.5 Kiểm tra hệ thống sơ tán

Việc kiểm tra hệ thống sơ tán phải theo các quy định ở 2.2.4 như đối với buồng giảm áp trên boong.

2.2.6 Kiểm tra hệ thống nâng hạ

1 Thiết bị nâng hạ phải được kiểm tra và thử theo các điều từ (1) đến (3) dưới đây:

(1) Hệ thống tời và cần cẩu phải được kiểm tra theo QCVN 23: 2010/BGTVT;

(2) Dây cáp phải được thử kéo đứt theo các quy định ở Phần 7B, Mục II của QCVN 21:2010/BGTVT;

(3) Móc, ma ní, puli v.v... phải được thử với tải trọng do Đăng kiểm quy định.

2.2.7 Kiểm tra bình chịu áp lực và hệ thống đường ống v.v...

1 Bình chịu áp lực, hệ thống đường ống v.v... phải được thử và kiểm tra theo các quy định từ (1) đến (4) dưới đây:

(1) Bình chịu áp lực phải được kiểm tra theo các quy định trong Chương 10, Phần 3, Mục II của QCVN 21: 2010/BGTVT;

(2) Thông thường hệ thống đường ống phải được kiểm tra theo các quy định trong Chương 12, Phần 3, Mục II của QCVN 21: 2010/BGTVT. Đối với các đường ống quan trọng như là đường ống xuyên qua chuông lặn hoặc buồng giảm áp trên boong thì phải kiểm tra như hệ thống đường ống theo nhóm I;

(3) Máy phụ dùng cho hệ thống nâng hạ và hệ thống cấp khí thở để điều áp phải được thử theo quy định trong Chương 12, Phần 3, Mục II của QCVN 21: 2010/BGTVT;

(4) Bình chịu áp lực và hệ thống ống được lắp đặt bên ngoài chuông lặn (kể cả máy và thiết bị điện bên ngoài chuông lặn), bên trong chuông lặn hypebol hoặc bên trong buồng giảm áp trên chịu áp suất tương ứng với độ sâu lặn, áp suất bên trong của chuông lặn hypebol hoặc áp suất bên trong của buồng giảm áp trên boong cũng như áp suất bên ngoài phải được thử thủy tĩnh với áp suất bên ngoài tương ứng với 1,5 lần độ sâu lặn lớn nhất của chuông lặn hoặc bằng 1,5 lần áp suất làm việc cho phép của chuông lặn hoặc buồng giảm áp trên boong. Tuy nhiên, việc miễn thử hoặc thay đổi áp suất thử có thể được xem xét trên cơ sở kết cấu và quy trình làm việc của chúng.

2.2.8 Kiểm tra thiết bị điện

1 Việc thử và kiểm tra thiết bị điện phải được thực hiện theo các quy định từ (1) đến (6) dưới đây:

(1) Thử cách điện;

(2) Các máy và trang bị điện dùng cho hệ thống nâng hạ và hệ thống cấp khí thở nêu trong điều 8.5.5 phải được thử theo các quy định trong Phần 4, Mục II của QCVN 21:2010/BGTVT;

(3) Phần cáp điện xuyên qua chuông lặn nêu trong điều 8.5.8-4 phải được thử thủy tĩnh theo phương pháp được Đăng kiểm chấp nhận;

(4) Cáp điện phải được thử theo các quy định trong Phần 4, Mục II của QCVN 21:2010/BGTVT. Tuy nhiên, đối với cáp điện sử dụng bên trong chuông lặn hypebol và buồng giảm áp trên boong thì khi thử phải chú ý đến môi trường xung quanh. Đối với cáp điện giữa chuông lặn và tàu phục vụ cũng như cáp điện lắp đặt bên ngoài chuông lặn thì phải được thử thêm bằng thủy tĩnh với áp suất bằng 1,5 lần tương ứng với độ sâu lặn lớn nhất của chuông lặn;

(5) Thiết bị nối cáp điện dùng dưới nước phải được thử thủy tĩnh với áp suất bằng 1,5 lần độ sâu lặn lớn nhất của chuông lặn;

(6) Máy và thiết bị điện được bố trí bên trong chuông lặn hypebol và buồng giảm áp trên boong phải được kiểm tra theo phương pháp được Đăng kiểm chấp nhận, đảm bảo an toàn trong điều kiện khai thác thực tế.

2.2.9 Kiểm tra các trang thiết bị khác

1 Thử hoạt động phải được tiến hành với các thiết bị sau:

(1) Hệ thống trợ sinh nêu ở Chương 5;

(2) Trang thiết bị và hệ thống thông tin liên lạc nêu ở Chương 6;

(3) Thiết bị nổi sự cố nêu ở Chương 7;

(4) Hệ thống chữa cháy cố định, hệ thống phát hiện và báo cháy và hệ thống phun nước thành sương nêu ở 9.2;

(5) Thiết bị định vị sự cố tại chỗ nêu ở 6.2.2.

2.2.10 Thử ở độ sâu lặn lớn nhất

Khi hoàn thành mọi công việc và sau khi lắp đặt lên tàu phục vụ, hệ thống chuông lặn phải được thử hoạt động ở độ sâu lặn lớn nhất để xác nhận hoạt động kết cấu của từng bộ phận, trang thiết bị và trạng thái hoạt động của chúng.

2.3 Kiểm tra chu kỳ

2.3.1 Kiểm tra định kỳ

1 Tại mỗi lần kiểm tra định kỳ hệ thống chuông lặn, các hạng mục kiểm tra sau đây phải được tiến hành và thỏa mãn yêu cầu của Đăng kiểm:

(1) Kiểm tra trạng thái thực tế thân áp lực của chuông lặn (kể cả cửa quan sát và các nắp đậy của nó);

(2) Kiểm tra trạng thái thực tế kết cấu vỏ, cửa sổ, nắp và cửa chính của buồng giảm áp trên boong;

(3) Kiểm tra trạng thái thực tế hệ thống nâng hạ và hệ thống cấp khí thở để điều áp;

(4) Kiểm tra trạng thái thực tế thiết bị điện, hệ thống đường ống v.v...;

(5) Kiểm tra độ cách điện của hệ thống điện v.v...;

(6) Kiểm tra toàn bộ chi tiết kín khí và nước ở các phần của đường ống, trục, thiết bị nối cáp, v.v… xuyên qua chuông lặn hoặc buồng giảm áp trên boong;

(7) Tháo các cửa quan sát, nắp đậy và các chi tiết xuyên qua làm kín của hệ thống chuông lặn và hệ thống đường ống bên ngoài chuông lặn để thử thủy tĩnh theo quy định 2.2.3-1(3), -3(1) và (2) (chỉ áp dụng cho chuông lặn hypebol) và 2.2.6-2. Nếu khó thực hiện những việc thử như vậy thì có thể thay thế bằng các phương pháp thử và kiểm tra khác được Đăng kiểm chấp nhận;

(8) Tháo một dây cáp điện xuyên qua chuông lặn để thử thủy tĩnh theo phương pháp được Đăng kiểm chấp nhận. Nếu khó thực hiện việc thử thủy tĩnh thì có thể thay thế bằng phương pháp thử và kiểm tra khác được Đăng kiểm chấp nhận;

(9) Thử áp lực hệ thống đường ống nếu Đăng kiểm viên xét thấy cần thiết;

(10) Đo độ dày tôn thân áp lực của chuông lặn và độ dày kết cấu vỏ buồng giảm áp trên boong, nếu cần;

(11) Thử hoạt động các thiết bị sau:

(a) Hệ thống trợ sinh nêu ở Chương 5;

(b) Thiết bị và hệ thống thông tin liên lạc nêu ở Chương 6;

(c) Hệ thống chiếu sáng;

(d) Hệ thống tiếp nhận điện năng nêu ở 8.5.5;

(e) Thiết bị nổi sự cố nêu ở Chương 7;

(f) Hệ thống phát hiện và báo cháy nêu ở 9.2.2;

(g) Thiết bị định vị sự cố tại chỗ nêu ở 6.2.2.

(12) Thử lặn đối với chiều sâu lặn lớn nhất hoặc thử với áp suất bên ngoài tương đương với chiều sâu lặn lớn nhất;

(13) Thử hoạt động hệ thống chữa cháy cố định và hệ thống phun nước thành sương nêu ở 9.2;

(14) Đăng kiểm có thể yêu cầu kiểm tra thêm nếu thấy cần thiết.

Nếu những hạng mục nào đó đã được kiểm tra trong đợt kiểm tra hàng năm lần trước hoặc những đợt kiểm tra tiếp theo tương ứng phù hợp với yêu cầu của kiểm tra định kỳ, thì các hạng mục kiểm tra này có thể được miễn nếu Đăng kiểm viên chấp nhận.

2.3.2 Kiểm tra hàng năm

Tại mỗi đợt kiểm tra hàng năm hệ thống chuông lặn, phải thực hiện những nội dung kiểm tra nêu từ 2.3.1-1(1) đến (5) và (11), kiểm tra toàn bộ thiết bị kín khí, kín nước tại phần làm kín xuyên qua chuông lặn, nếu Đăng kiểm yêu cầu, và thử lặn ở độ sâu thích hợp do Đăng kiểm quy định. Tuy nhiên, nếu được Đăng kiểm viên chấp nhận thì có thể miễn giảm một số phần trong kiểm tra thiết bị kín khí và kín nước sau khi xem xét biên bản tự thuật về kiểm tra, bảo dưỡng và hoạt động dưới nước. Nếu được Đăng kiểm viên chấp nhận những hạng mục đã được kiểm tra tương ứng với yêu cầu của kiểm tra hàng năm thực hiện trong phạm vi 6 tháng trước khi tiến hành đợt kiểm tra này có thể được miễn.

Chương 3

CHUÔNG LẶN VÀ BUỒNG GIẢM ÁP TRÊN BOONG

3.1 Quy định chung

3.1.1 Ổn định

Chuông lặn phải đảm bảo ổn định ở tất cả các trạng thái trong quá trình hoạt động bình thường cũng như khi gặp sự cố.

3.1.2 Chống ăn mòn

1 Đối với các bộ phận của chuông lặn và buồng giảm áp trên boong có khả năng bị ăn mòn thì phải có biện pháp chống ăn mòn thích hợp tùy theo loại vật liệu sử dụng và điều kiện môi trường.

2 Khi chuông lặn và buồng giảm áp được bọc cách nhiệt và kết cấu của chúng gây cản trở cho việc kiểm tra ăn mòn của các bộ phận đó bằng mắt thường thì phải tính toán giới hạn ăn mòn cho phép.

3.1.3 Phòng chống cháy

1 Vật liệu chế tạo vỏ buồng giảm áp phải là chất không cháy.

2 Vật liệu chế tạo thân áp lực của chuông lặn và vật liệu chế tạo các bộ phận khác của buồng giảm áp trên boong không nêu ở -1 cố gắng phải là chất không cháy.

3 Vật liệu sử dụng bên trong buồng giảm áp và chuông lặn (kể cả sơn) phải là những vật liệu khó cháy, tạo ít khí độc khi cháy.

3.2 Vật liệu và hàn

3.2.1 Vật liệu

1 Vật liệu dùng cho kết cấu chính của chuông lặn, buồng giảm áp trên boong phải thỏa mãn các quy định trong Phần 7A, Mục II của QCVN 21: 2010/BGTVT.

2 Vật liệu dùng cho cửa quan sát của hệ thống chuông lặn phải phù hợp với Tiêu chuẩn được Đăng kiểm công nhận.

3.2.2 Vật liệu hàn và các phương pháp hàn

Vật liệu hàn và phương pháp hàn sử dụng cho kết cấu chính của chuông lặn và buồng giảm áp phải tuân theo các quy định trong Phần 6 của QCVN 21: 2010/BGTVT.

3.3 Kết cấu

3.3.1 Kết cấu chuông lặn

1 Thân áp lực phải được thiết kế sao cho không bị hư hỏng khi áp suất bên ngoài tương ứng với 2 lần độ sâu lặn lớn nhất. Nếu độ bền phá hỏng của thân áp lực có tính đến ảnh hưởng sai sót ban đầu đã được xác nhận là đủ bằng thực nghiệm và phân tích thì áp suất bên ngoài nói trên có thể lấy tương ứng bằng 1,5 lần độ sâu lặn tối đa cộng với 300 mét.

2 Thân áp lực phải được thiết kế sao cho ứng suất trong thân áp lực do áp suất bên ngoài ở độ sâu lặn lớn nhất phải thấp hơn giới hạn chảy của vật liệu sử dụng.

3 Những phần có lỗ khoét của thân áp lực phải có kết cấu đủ bền như phần không có lỗ khoét.

4 Thân áp lực phải được bảo vệ thích đáng tránh những hư hỏng cơ khí trong suốt quá trình nâng hạ.

5 Chuông lặn phải có 2 điểm nâng được thiết kế để chịu toàn bộ trọng lượng khô của chuông lặn bao gồm trọng lượng dằn và các thiết bị cũng như trọng lượng của những thợ lặn trong chuông lặn.

6 Chuông lặn phải có gắn cụm góp tại vị trí thích hợp được lắp đặt gần với mối gắn nâng chính bao gồm những mối nối theo chỉ dẫn sau:

3/4 inch NPT (female) - với nước nóng;

1/2 inch NPT (female) - với khí thở.

Cụm góp phải được đánh dấu rõ ràng và được bảo vệ an toàn.

7 Chuông lặn được điều áp bên trong (sau đây gọi là “chuông lặn hypebol”) phải được thiết kế và chế tạo theo các yêu cầu đối với bình chịu áp lực thuộc nhóm I, Chương 10, Phần 3, Mục II của QCVN 21: 2010/BGTVT, có áp suất không được nhỏ hơn áp suất ở chiều sâu lặn thiết kế lớn nhất, nếu được thiết kế để thợ lặn ra vào thì áp suất lấy bằng áp suất làm việc được duyệt. Tuy nhiên, không áp dụng những yêu cầu trong mục 10.4.3, Phần 3, Mục II của QCVN 21: 2010/BGTVT.

8 Chuông lặn hypebol phải được trang bị các phương tiện để mỗi thợ lặn làm việc trong chuông có thể vào hoặc ra an toàn cũng như có thể chuyển thợ lặn bị ngất vào chuông khô.

9 Chuông lặn hypebol phải được trang bị các cửa quan sát để người vận hành có thể quan sát những thợ lặn từ bên ngoài chuông.

10 Các cửa quan sát và nắp đậy của thân chịu áp lực phải được thiết kế có độ bền tương đương với độ bền của thân chịu áp lực. Ngoài ra, các cửa quan sát có khả năng phải chịu những hư hỏng cơ khí khi lặn và những hư hỏng có thể ảnh hưởng nghiêm trọng đến an toàn của chuông lặn phải được bảo vệ và gia cường thích đáng.

11 Các vùng trên thân áp lực có nắp cửa quan sát, van v.v... và những vùng có đường ống, nắp đậy, trục v.v... xuyên qua thân áp lực phải đảm bảo kín nước trong điều kiện áp suất ứng với 1,1 lần độ sâu lặn lớn nhất.

12 Lỗ khoét của chuông lặn phải có kết cấu có thể đóng lại từ bên trong và bên ngoài. Việc đóng mở nắp các lỗ khoét này phải đảm bảo được xác định ở bên trong chuông lặn.

13 Cửa ra vào của chuông lặn phải được thiết kế để tránh mở đột ngột trong quá trình hoạt động bình thường.

3.3.2 Kết cấu buồng giảm áp trên boong

1 Buồng giảm áp phải được thiết kế và chế tạo theo các quy định đối với bình chịu áp lực, nhóm I, Chương 10, Phần 3, Mục II của QCVN 21: 2010/BGTVT, có áp suất làm việc cực đại là áp suất làm việc được duyệt. Tuy nhiên, không áp dụng những yêu cầu trong điều 10.4.3, Phần 3, Mục II của QCVN 21: 2010/BGTVT.

2 Buồng giảm áp trên boong phải được chia ra ít nhất hai khoang. Không áp dụng quy định này đối với buồng giảm áp di động.

3 Đối với buồng giảm áp có hai khoang thì nó phải có kết cấu sao cho khi một khoang được điều áp thì khoang còn lại phải ra vào được dễ dàng.

4 Cửa thông giữa hai khoang phải có khả năng mở từ hai phía trong trường hợp không có sự chênh lệch áp suất.

5 Cửa ngoài buồng giảm áp trên boong phải được đóng, mở dễ dàng từ bên trong và bên ngoài trong trường hợp áp suất bên trong của khoang bằng áp suất bên ngoài. Tuy nhiên, không áp dụng những quy định trên nếu buồng giảm áp di động bắt buộc phải trang bị cửa mở bên ngoài có khả năng khóa ngoài.

6 Các cửa ra vào phải được thiết kế sao cho các cơ cấu khoá có khả năng mở từ 2 phía.

7 Buồng giảm áp trên boong phải có một cửa sổ có thể quan sát bên trong của buồng từ phía bên ngoài.

8 Phải chỉ báo áp suất làm việc tối đa ở mặt ngoài của buồng giảm áp.

3.4 Khử ứng suất

3.4.1 Khử ứng suất cho thân áp lực

Thân áp lực phải được khử ứng suất nếu Đăng kiểm yêu cầu sau khi xem xét về kết cấu, vật liệu, kết cấu mối hàn, quy trình hàn v.v... của thân áp lực.

Chương 4

HỆ THỐNG NÂNG HẠ VÀ THIẾT BỊ LIÊN HỢP ĂN KHỚP

4.1 Quy định chung

4.1.1 Quy định chung

1 Hệ thống nâng hạ bao gồm các trang thiết bị và máy móc cần thiết cho việc lặn xuống, nổi lên, đặt và cố định chuông lặn trên tàu phục vụ.

2 Trong trường hợp có trang bị buồng giảm áp trên boong thì phải có thiết bị liên hợp ăn khớp giữa buồng giảm áp trên boong với chuông lặn.

3 Các thiết bị quy định trong -1 và -2 trên phải hoạt động an toàn và chắc chắn khi tàu phục vụ dao động và nghiêng lắc nằm trong giới hạn thiết kế.

4.2 Kết cấu

4.2.1 Thiết bị tời và cần cẩu

Thiết bị tời và cần cẩu phải được thiết kế và chế tạo phù hợp với các quy định liên quan của QCVN 23: 2010/BGTVT, lấy giá trị tải trọng lớn nhất của chuông lặn trong không khí (bao gồm cả tải trọng của người và trang thiết bị kèm theo) hay tải trọng lớn nhất của chuông lặn trong nước (kể cả tải trọng của người và trang thiết bị kèm theo) cộng tải trọng dây cáp đủ để hạ chuông lặn xuống chiều sâu tối đa, lấy giá trị nào lớn hơn trong hai tải trọng làm tải trọng an toàn (dưới đây gọi là tải trọng lớn nhất của chuông lặn).

4.2.2 Dây cáp

Dây cáp dùng cho hệ thống nâng hạ phải có hệ số an toàn theo giới hạn đứt không nhỏ hơn 5 khi làm việc với tải trọng lớn nhất của chuông lặn.

4.2.3 Thiết bị phụ

Các thiết bị phụ dùng cho thiết bị cần cẩu như móc, ma ní, puly, v.v... phải đủ bền để chịu được tải trọng lớn nhất của chuông lặn.

4.3 Nguồn điện

4.3.1 Quy định chung

Trong trường hợp hệ thống nâng hạ hoặc thiết bị liên hợp ăn khớp sử dụng điện thì phải có hai nguồn cấp điện giống nhau và bố trí sao cho khi có sự cố ở một trong những nguồn điện này vẫn có thể đảm bảo cho chuông lặn lặn xuống, nổi lên, đặt và cố định chuông lặn trên tàu phục vụ và liên kết nó với buồng giảm áp.

Chương 5

HỆ THỐNG TRỢ SINH

5.1 Quy định chung

5.1.1 Quy định chung

1 Hệ thống cấp khí thở được dùng cho chuông lặn và buồng giảm áp trên boong phải có khả năng cấp khí thở thích hợp cho người vận hành tại tất cả các độ sâu cho tới độ sâu lặn lớn nhất và được điều khiển an toàn.

2 Ngoài những quy định ở -1, buồng giảm áp trên boong và chuông lặn phải có hệ thống khí thở lắp liền và điều khiển được dùng khí ôxy, khí trị liệu hoặc hỗn hợp cả hai khí đó với ít nhất một mặt nạ dưỡng khí cho mỗi người vận hành được bảo quản bên trong khoang điều áp riêng biệt và thiết bị ngăn ngừa sự tích tụ khí.

3 Khí thoát ra từ việc thông gió hệ thống chuông lặn được thông gió ra không gian mở, cách xa nguồn phát sinh tia lửa, khu vực có người hoặc khu vực nào đó mà khí này có thể gây nguy hiểm.

4 Hệ thống chuông lặn phải có các máy thích hợp duy trì sự cân bằng nhiệt cho thợ lặn trong quá trình hoạt động bình thường.

5 Trong trường hợp có sự cố, chuông lặn phải có thiết bị duy trì sự cân bằng nhiệt cho thợ lặn trong chuông tối thiểu 24 giờ.

5.2 Thiết bị chứa khí

5.2.1 Quy định chung

1 Các bình khí thở của chuông lặn và buồng giảm áp trên boong phải được đặt ở vị trí thông gió tốt và phải chú ý tránh ở mức có thể không cho các bình này tiếp xúc trực tiếp với các tia nắng mặt trời.

2 Hệ thống đường ống và các bình khí phải có màu theo quy định về màu sắc như dưới đây. Ngoài ra, mỗi bình khí phải được kẻ tên và ký hiệu của khí trong bình. Quy định kẻ tên và màu phải nhìn thấy được từ cuối van.

Bảng 5.1 Quy định màu

Tên

Ký hiệu

Màu quy định

Ôxy

(O2)

Trắng

Nitơ

(N2)

Đen

Không khí

(Air)

Trắng và đen

Đi ô xit các bon

(CO2)

Xám

Hê li

(He)

Nâu

Hỗn hợp khí Ôxy - hê li

(O2He)

Trắng và nâu

5.2.2 Hệ thống ôxy

1 Các bình ôxy và ống dẫn khí phải đặt xa các thiết bị có khả năng trở thành nguồn gây nổ hoặc nơi có đặt thiết bị thủy lực.

2 Ôxy và khí có chứa trên 25% thể tích ôxy phải được bảo quản trong các bình dành riêng để chứa các khí này.

3 Tất cả vật liệu của hệ thống ôxy phải phù hợp với ôxy ở áp lực và lưu lượng hoạt động.

4 Thiết bị giảm áp gắn với hệ thống đường ống ôxy phải được lắp gần bình chứa đến mức có thể thực hiện được để giảm đến mức tối thiểu việc dùng đường ống ôxy cao áp.

5 Ống mềm dẫn ôxy phải có kết cấu chịu lửa.

6 Hệ thống đường ống dẫn hỗn hợp khí hoặc ôxy cao áp không được bố trí bên trong khu vực sinh hoạt, buồng máy hoặc các buồng tương tự.

7 Hệ thống đường ống dẫn khí có chứa trên 25% ôxy phải được xử lý như đối với hệ thống ôxy nguyên chất.

8 Van ngắt dùng trong hệ thống ôxy có áp suất lớn hơn 1,72 bar phải không được mở đột ngột, trừ van ngắt áp lực ở biên.

9 Phải trang hệ thống đường ống riêng khi bổ sung ôxy nguyên chất cho buồng giảm áp trên boong.

5.3 Hệ thống khí thở sự cố

5.3.1 Quy định chung

Chuông lặn hypebol phải được trang bị hệ thống khí thở sự cố có khả năng duy trì khí thở cho tất cả các thợ lặn trong chuông trong thời gian tối thiểu là 24 giờ tại độ sâu lặn lớn nhất khi bị hỏng nguồn cấp khí thở trên tàu phục vụ. Các bình và đường ống cấp khí thở của thiết bị này phải được cố định chắc chắn vào thân áp lực và được bảo vệ chống lại mọi hư hỏng do tác động bên ngoài.

5.4 Thiết bị chống quá áp

5.4.1 Quy định chung

Chuông lặn hypebol và buồng giảm áp trên boong phải có thiết bị phù hợp ngăn không cho áp suất bên trong tăng lên đột ngột hoặc phải có chuông báo động khi áp suất tăng quá giới hạn cho phép. Nếu van giảm áp đặt ở buồng giảm áp trên boong thì phải đặt van đóng nhanh bằng tay giữa buồng và van giảm áp, van đóng nhanh này phải được mở bằng dây dễ đứt. Van này phải dễ tiếp cận để kiểm tra hoạt động của buồng.

5.5 Điều khiển khí thở

5.5.1 Chuông lặn hypebol

Khí thở của chuông lặn hypebol phải có khả năng điều khiển được cả bên trong và bên ngoài chuông lặn.

5.5.2 Buồng giảm áp trên boong

Khí thở của buồng giảm áp trên boong phải có khả năng điều khiển ít nhất từ bên ngoài.

Chương 6

TRANG THIẾT BỊ VÀ HỆ THỐNG THÔNG TIN LIÊN LẠC

6.1 Trang thiết bị

6.1.1 Trang thiết bị dùng trong chuông lặn

1 Chuông lặn phải được trang bị ít nhất hai thiết bị đo độ sâu để xác định áp suất nước biển tương ứng với chiều sâu lặn của chuông. Các thiết bị này phải có bộ cảm biến hoạt động độc lập với nhau.

2 Ngoài thiết bị đo nêu ở -1, chuông lặn hypebol phải trang bị thêm một thiết bị đo áp suất bên trong của chuông lặn.

3 Chuông lặn phải được trang bị những phương tiện độc lập chỉ báo hàm lượng ôxy và đi ô xit các bon.

6.1.2 Trang thiết bị dùng trong buồng giảm áp

Tại vị trí dễ thấy bên ngoài buồng giảm áp, phải đặt thiết bị đo áp suất để chỉ báo áp suất bên trong của buồng giảm áp trên boong. Tuy nhiên, nếu có thiết bị đo áp suất như nêu trong 6.1.3-2 ở gần buồng giảm áp trên boong thì nó có thể thay thế cho thiết bị đo quy định trong điều này.

6.1.3 Trang thiết bị trên tàu phục vụ

1 Tại vị trí thích hợp trên tàu phục vụ, phải có thiết bị đo áp suất nước biển tương ứng với chiều sâu lặn của chuông.

2 Đối với những tàu phục vụ trang bị hệ thống chuông lặn hybebol, ngoài các thiết bị nêu ở - 1, phải trang bị thêm van, trang thiết bị và những phụ kiện cần thiết để điều khiển và chỉ báo các thông số bên trong chuông lặn và buồng giảm áp trên boong theo quy định tương ứng của Bảng 6.1 ở vị trí điều khiển hoạt động của chuông lặn và buồng giảm áp trên boong (sau đây gọi là “trạm điều khiển”).

Bảng 6.1 Trang thiết bị trên tàu phục vụ

Thông số

Chuông lặn

Buồng giảm áp trên boong

Áp suất hoặc độ sâu

X

X

Nhiệt độ



X

Độ ẩm



X

Áp suất cục bộ của O2

X

X

Áp suất cục bộ của CO2

X

X

6.2 Hệ thống thông tin liên lạc

6.2.1 Quy định chung

1 Hệ thống chuông lặn phải được trang bị hệ thống thông tin liên lạc để liên lạc 2 chiều trực tiếp giữa trạm điều khiển và:

(1) Thợ lặn dưới nước;

(2) Chuông lặn;

(3) Mỗi khoang của buồng giảm áp trên boong;

(4) Vị trí nâng hạ hệ thống lặn;

(5) Buồng định vị thủy lực;

(6) Lầu lái, trung tâm điều khiển tàu, hoặc sàn khoan.

2 Hệ thống thông tin liên lạc sự cố phải được trang bị hệ thống thông tin liên lạc xuyên nước giữa chuông lặn và trạm điều khiển. Hệ thống thông tin liên lạc xuyên nước này phải là loại tự chứa.

3 Chuông lặn hypebol phải có hệ thống thông tin liên lạc để bố trí liên lạc 2 chiều giữa phía trong chuông lặn và thợ lặn dưới nước.

4 Ngoài hệ thống thông tin liên lạc chính, còn phải có hệ thống thông tin liên lạc dự phòng giữa các khoang của buồng giảm áp trên boong với trạm điều khiển.

5 Hệ thống thông tin liên lạc để liên lạc với thợ lặn trong buồng giảm áp trên boong và chuông lặn phải được nối bộ phận giải mã khi sử dụng khí thở có chứa khí hê li.

6.2.2 Thiết bị định vị sự cố

1 Chuông lặn phải được trang bị thiết bị định vị sự cố có tần số 37,5 kHz để giúp những người trên mặt nước thiết lập và duy trì liên lạc với chuông lặn trong trường hợp đường nối với những người trên mặt nước gặp khó khăn. Thiết bị định vị bao gồm những thiết bị sau:

(1) Thiết bị phát báo:

(a) Thiết bị phát báo phải được trang bị thân áp lực, có khả năng hoạt động ít nhất là ở độ sâu lặn lớn nhất, có chứa ắc quy và được trang bị bộ phận kích hoạt bằng nước mặn. Ắc quy phải là loại có tính kiềm và nếu được, có thể thay thế lẫn nhau với ắc quy của thiết bị dò - nhận của thợ lặn quy định ở mục (2) và hệ thống thông tin liên lạc xuyên nước của chuông lặn quy định ở 6.2.1-2;

(b) Thiết bị phát báo phải có những đặc tính khác do Đăng kiểm quy định.

(2) Thiết bị dò - nhận của thợ lặn:

(a) Thiết bị dò - nhận của thợ lặn được trang bị thân áp lực có khả năng hoạt động ít nhất là ở độ sâu lặn lớn nhất với súng kẹp và la bàn. Đầu trước phải được bố trí ống nghe dưới nước định hướng, còn đầu cuối có thiết bị dò kiểu LED loại 3 chữ số được kiểm chuẩn. Các bộ phận điều khiển phải được trang bị “ống nghe đóng /mở” và “chọn kênh”. Bộ ắc quy phải là loại có tính kiềm và nếu được, có thể thay thế lẫn nhau với ắc quy của hệ thống thông tin liên lạc xuyên nước ở chuông lặn và thiết bị phản xạ ra đa;

(b) Thiết bị dò - nhận của thợ lặn phải có những đặc tính khác do Đăng kiểm quy định.

6.2.3 Quy tắc liên lạc

Bảng những quy tắc liên lạc sự cố khác giữa thợ lặn trong chuông và thợ lặn cứu hộ do Đăng kiểm quy định phải được gắn ở bên trong và bên ngoài chuông cũng như ở trong trạm điều khiển.

Chương 7

THIẾT BỊ NỔI SỰ CỐ

7.1 Bố trí trọng
