QUYẾT ĐỊNH

BAN HÀNH QUY ĐỊNH KỸ THUẬT THÀNH LẬP BẢN ĐỒ ĐỊA HÌNH TỶ LỆ 1:10000, 1:25000 VÀ 1:50000 BẰNG CÔNG NGHỆ ẢNH SỐ

___________

BỘ TRƯỞNG BỘ TÀI NGUYÊN VÀ MÔI TRƯỜNG

Căn cứ Nghị định số 12/2002/NĐ-CP ngày 22 tháng 01 năm 2002 của Chính phủ về hoạt động đo đạc và bản đồ;

Căn cứ Nghị định số 91/2002/NĐ-CP ngày 11 tháng 11 năm 2002 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Tài nguyên và Môi trường;

Theo đề nghị của Cục trưởng Cục Đo đạc và Bản đồ và Vụ trưởng Vụ Pháp chế.

QUYẾT ĐỊNH:

BỘ TÀI NGUYÊN VÀ MÔI TRƯỜNG

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc

QUY ĐỊNH

kỹ thuật thành lập bản đồ địa hình  tỷ lệ 1:10000, 1:25000 và 1:50000 bằng công nghệ ảnh số

(Ban hành kèm theo Quyết định số 15/2005/QĐ-BTNMT
Ngày 13 tháng 12 năm 2005 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. QUY ĐỊNH CHUNG

1.1. Quy định này quy định những chỉ tiêu kỹ thuật cơ bản để thành lập bản đồ địa hình tỷ lệ 1:10000, 1:25000 và 1:50000 bằng công nghệ ảnh số. Khi thành lập bản đồ địa hình, phải thực hiện theo quy định tại Quy định kỹ thuật này, trường hợp các nội dung khác chưa được quy định trong Quy định kỹ thuật này thì thực hiện theo quy phạm và ký hiệu bản đồ địa hình tỷ lệ tương ứng.

1.2. Bản đồ địa hình tỷ lệ 1:10000, 1:25000 và 1:50000 (sau đây gọi chung là bản đồ địa hình) thuộc hệ thống bản đồ địa hình quốc gia, được thành lập cho phần đất liền, phần hải đảo và thềm lục địa của Việt Nam trong hệ quy chiếu và hệ tọa độ quốc gia VN-2000,  hệ độ cao quốc gia Việt Nam.

1.3. Khi thành lập bản đồ địa hình bằng công nghệ ảnh số, căn cứ vào yêu cầu đo vẽ địa hình để lựa chọn phương pháp đo vẽ lập thể hoặc phương pháp đo vẽ phối hợp.

Trong phương pháp đo vẽ lập thể, các yếu tố nội dung địa hình được đo vẽ lập thể trên trạm ảnh số, các yếu tố nội dung địa vật được đo vẽ lập thể hoặc véc tơ hóa trên bình đồ ảnh số. Trong phương pháp đo vẽ phối hợp các yếu tố nội dung địa hình được đo vẽ hoàn toàn ở thực địa, nội dung địa vật được đo vẽ như đối với phương pháp đo vẽ lập thể.

1.5. Tài liệu phim ảnh và các tài liệu trắc địa, bản đồ khác sử dụng để thành lập bản đồ địa hình phải bảo đảm các yêu cầu kỹ thuật theo quy định của Bộ Tài nguyên và Môi trường.

1.6. Sổ đo, biểu mẫu tính toán sử dụng trong quá trình thành lập bản đồ thực hiện theo mẫu do Bộ Tài nguyên và Môi trường ban hành. Việc ghi chép sổ đo, biểu mẫu tính toán phải đầy đủ, rõ ràng, không được tẩy xóa.

1.7. Mỗi mảnh bản đồ gốc phải có lý lịch bản đồ kèm theo. Lý lịch bản đồ được lập trên giấy và được lưu trữ ở dạng tệp tin theo mẫu quy định của Bộ Tài nguyên và Môi trường.

4. ĐO VẼ, THÀNH LẬP BẢN ĐỒ

4.1. Tư liệu phim, ảnh

4.1.1. Tỷ lệ ảnh sử dụng được lựa chọn phụ thuộc vào tỷ lệ bản đồ cần thành lập, khoảng cao đều đường bình độ cơ bản và phương pháp đo vẽ bản đồ. Trong điều kiện bay chụp ảnh thực tế hiện nay ở Việt Nam, khi thành lập bản đồ bằng phương pháp đo vẽ ảnh lập thể, với khoảng cao đều 2,5m tỷ lệ ảnh không nhỏ hơn 1:25000, với khoảng cao đều 5m, 10m, 20m tỷ lệ ảnh không nhỏ hơn 1:45000. Trường hợp thành lập bản đồ địa hình tỷ lệ 1:10000 với khoảng cao đều 1m bằng phương pháp phối hợp, tỷ lệ ảnh có thể nhỏ hơn 5 lần so với tỷ lệ bản đồ thành lập.

4.1.2. Độ phủ dọc (P) và độ phủ ngang (Q) của ảnh không được nhỏ hơn  60% và 30%, trường hợp cá biệt cũng phải bảo đảm P không nhỏ hơn 53% và Q không nhỏ hơn 15%. Đối với vùng có chênh cao địa hình lớn, độ phủ dọc và ngang của ảnh không được nhỏ hơn giá trị tính được theo công thức sau:



Trong đó:       P là độ phủ dọc (%);

                        Q là độ phủ ngang (%);

                        h là chênh cao lớn nhất so với mặt phẳng trung bình của khu chụp;

                        H là độ cao bay chụp so với mặt phẳng trung bình của khu chụp.

4.1.3. Tài liệu phim ảnh phải được cung cấp kèm theo các thông số máy chụp ảnh của lần kiểm định mới nhất, bao gồm:

a) Tiêu cự ống kính máy ảnh với độ chính xác đến ± 0,02mm;

b) Khoảng cách giữa các dấu khung hoặc tọa độ dấu khung chính xác đến ± 0,02mm;

c) Tọa độ điểm chính ảnh chính xác đến ± 0,01mm;

d) Sai số biến hình của ống kính máy ảnh.

4.1.4. Chất lượng phim gốc phải bảo đảm:

a) Trên phim gốc phải thể hiện rõ tất cả các dấu khung tọa độ và các chỉ số ghi nhận tại thời điểm chụp ảnh; không được tồn tại các dấu vết ảnh hưởng đến quá trình đoán đọc và đo vẽ như các vết xước, vết tróc màng, vết ố, vết mốc, vệt hình ảnh chưa hiện hết.

b) Độ tương phản đồng đều, phân biệt rõ hình ảnh các đối tượng trên phim; mật độ quang học trung bình các chi tiết hình ảnh từ 0,7 đến 1,0, lớn nhất không quá 2,0, nhỏ nhất không dưới 0,3; độ nhòe của hình ảnh không quá 0,02mm; độ không ép phẳng của phim không quá 0,03mm; độ tương phản của hình ảnh nhỏ hơn 1,5; độ mờ của hình ảnh không quá 0,2.

4.2. Thiết kế, đo nối điểm khống chế ảnh ngoại nghiệp

4.2.1. Nguyên tắc thiết kế điểm khống chế ảnh ngoại nghiệp

a) Các điểm khống chế ảnh ngoại nghiệp phải khống chế được toàn bộ diện tích đo vẽ. Điểm khống chế ảnh ngoại nghiệp phải bố trí vào các vị trí ít nhất có độ phủ 3 với các điểm nằm trên một tuyến bay, độ phủ 5 với các điểm nằm trên hai tuyến bay và cách mép ảnh không nhỏ hơn 1cm.

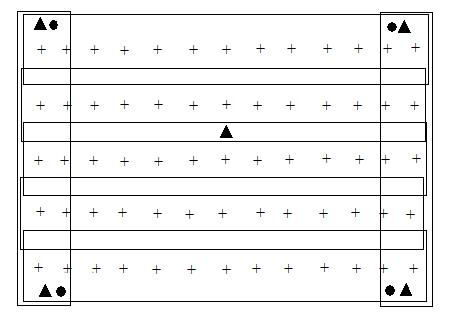

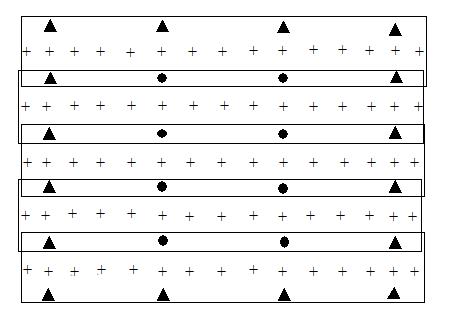

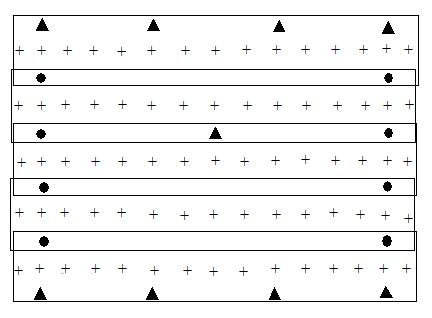

b) Mật độ và vị trí của các điểm khống chế ảnh ngoại nghiệp xác định trên cơ sở chương trình tăng dày nội nghiệp được sử dụng phải được tính toán để đảm độ chính xác về tọa độ mặt phẳng và độ cao của điểm chi tiết trên bản đồ. Đồ hình thiết kế điểm khống chế ảnh ngoại nghiệp trong khối tăng dày theo sơ đồ nguyên tắc tại Phụ lục 2 của Quy định kỹ thuật này.

c) Điểm kiểm tra ngoại nghiệp được xác định với độ chính xác tương đương điểm khống chế ảnh ngoại nghiệp. Điểm kiểm tra phải bố trí vào vị trí yếu nhất và rải đều trong khối tăng dày, mỗi khối phải có ít nhất một điểm, với những khối lớn phải bảo đảm từ 40 đến 60 mô hình có 1 điểm.

4.2.2. Chọn, chích, tu chỉnh điểm khống chế ảnh ngoại nghiệp

a) Điểm khống chế ảnh ngoại nghiệp được chọn phải tồn tại ở thực địa và có hình ảnh rõ nét trên ảnh, đảm bảo nhận biết và chích trên ảnh với độ chính xác 0,1 mm. Nếu điểm chọn vào vị trí giao nhau của các địa vật hình tuyến thì góc giao nhau phải nằm trong khoảng từ 30⁰ đến 150⁰, nếu điểm chọn vào địa vật hình tròn thì đường kính phải nhỏ hơn 0,3mm trên ảnh. Ngoài các yêu cầu trên, điểm khống chế ảnh ngoại nghiệp phải chọn vào vị trí thuận tiện cho đo nối.

b) Điểm khống chế ảnh ngọai nghiệp phải đóng cọc gỗ hoặc dùng sơn đánh dấu vị trí ở thực địa, đảm bảo tồn tại ổn định trong thời gian thi công và kiểm tra, nghiệm thu.

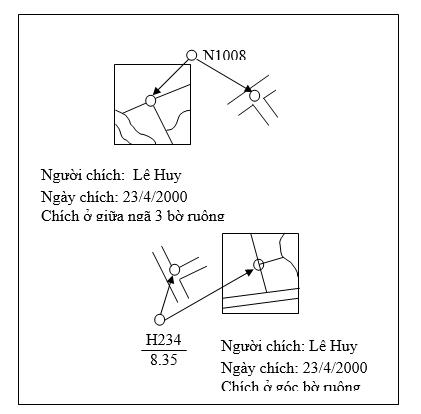

c) Các điểm khống chế ảnh ngọai nghiệp, điểm kiểm tra phải chích lên ảnh khống chế tại thực địa, đường kính lỗ chích không vượt quá 0,15 mm trên ảnh, Các điểm tọa độ và độ cao quốc gia được sử dụng làm cơ sở để đo nối khống chế ảnh ngoại nghiệp phải chích lên ảnh như đối với điểm khống chế ảnh ngọai nghiệp.

d) Tất cả các điểm chích lên ảnh khống chế phải được tu chỉnh lên mặt phải và mặt trái của ảnh. Trên mặt phải ảnh, các điểm được khoanh vị trí, ghi tên điểm; trên mặt trái vẽ sơ đồ ghi chú điểm gồm sơ đồ tổng quan và sơ đồ mô tả chi tiết vị trí điểm. Cách thức tu chỉnh thực hiện theo mẫu quy định tại Phụ lục 1 của Quy định kỹ thuật này. Các điểm tọa độ và độ cao quốc gia được sử dụng làm cơ sở để đo nối khống chế ảnh ngoại nghiệp nhưng không đủ điều kiện về vị trí địa vật rõ nét để chích lên ảnh phải tu chỉnh lên mặt phải của ảnh.

4.2.3. Đo nối điểm khống chế ảnh ngoại nghiệp

a) Điểm khống chế ảnh ngoại nghiệp phải được đo nối với ít nhất 2 điểm tọa độ và độ cao quốc gia.

b) Khi đo vẽ bản đồ địa hình tỷ lệ 1: 10000 với khoảng cao đều đường bình độ cơ bản là 1 m thì tất cả các điểm khống chế ảnh đều phải xác định độ cao với độ chính xác của thủy chuẩn kỹ thuật.

c) Việc đo nối điểm khống chế ảnh ngoại nghiệp bằng máy GPS, máy toàn đạc điện tử, máy kinh vĩ phải tuân theo quy định kỹ thuật áp dụng đối với từng loại thiết bị.

d) Lưới khống chế ảnh ngoại nghiệp phải được tính toán và bình sai trong hệ toạ độ quốc gia VN-2000, hệ độ cao quốc gia Việt Nam.

4.3. Đo góc lệch nam châm

4.3.1. Góc lệch nam châm được xác định cho từng mảnh bản đồ và ghi vào lý lịch bản đồ. Điểm đo góc lệch nam châm được xác định toạ độ với sai số không vượt quá 0,35 mm tính theo tỷ lệ bản đồ. Trên mỗi mảnh bản đồ phải đo ít nhất 3 điểm  đối với tỷ lệ 1: 10000; 5 điểm  đối với tỷ lệ 1: 25000 và 9 điểm  đối với tỷ lệ 1: 50000.

4.3.2. Chọn điểm đo góc lệch nam châm

a) Điểm đo góc lệch nam châm phải phân bố đều trên phạm vi mảnh bản đồ. Phải tận dụng các điểm khống chế trắc địa, điểm khống chế ảnh ngoại nghiệp và các điểm địa vật rõ nét làm điểm đo góc lệch nam châm. Các điểm đặt máy, điểm đo tới được chích và tu chỉnh lên ảnh như đối với điểm khống chế ảnh ngoại nghiệp. Trường hợp trong khu đo không có đủ các địa vật rõ nét thì có thể chọn vào vị trí bất kỳ và xác định toạ độ bằng các phương pháp đo đạc ngọai nghiệp.

b) Điểm đo góc lệch nam châm phải cách xa những cột sắt, thép trên 10 m; cách trạm biến thế, đường dây điện hạ thế trên 20 m; cách đường dây điện cao thế, cầu sắt, đường sắt, đường tàu chạy bằng điện trên 50 m. Khoảng cách từ điểm đặt máy đến điểm đo tới không được nhỏ hơn 200 m; góc kẹp giữa hai điểm đo tới không nhỏ hơn 30^o.

4.3.3. Giá trị góc lệch nam châm của mảnh bản đồ là giá trị trung bình của góc lệch nam châm tại tất cả các điểm đo góc lệch nam châm trong mảnh bản đồ. Nếu giá trị góc lệch nam châm của một điểm so với giá trị góc lệch nam châm trung bình khác nhau trên 1^o30' thì góc lệch nam châm tại điểm đó được coi là dị thường. Khi phát hiện có điểm dị thường góc lệch nam châm phải đo thêm một số điểm xung quanh để khẳng định. Điểm dị thường góc lệch nam châm không được tham gia vào tính giá trị trung bình góc lệch nam châm của mảnh bản đồ và phải ghi vào lý lịch bản đồ kèm theo toạ độ.

4.4. Điều vẽ ảnh và đo vẽ bổ sung ngoại nghiệp

4.4.1. Tư liệu ảnh dùng để điều vẽ có thể là ảnh in tiếp xúc, ảnh phóng hoặc bình đồ ảnh. Tỷ lệ ảnh điều vẽ phải bằng hoặc xấp xỉ tỷ lệ bản đồ thành lập.

4.4.2. Phương pháp điều vẽ được áp dụng là kết hợp giữa điều vẽ nội nghiệp và điều vẽ ngoại nghiệp. Trong phương pháp này, các yếu tố nội dung rõ nét, có thể nhận biết trên ảnh, bình đồ ảnh với độ tin cậy cao được điều vẽ ở nội nghiệp dựa theo xét đóan trực tiếp trên ảnh, trên mô hình lập thể kết hợp sử dụng các tài liệu bản đồ đã có, các yếu tố không xác định được ở nội nghiệp hoặc còn nghi vấn phải xác minh bằng điều vẽ ngoại nghiệp. Trường hợp khu vực đo vẽ có địa vật phức tạp, hình ảnh không rõ nét phải áp dụng phương pháp điều vẽ hoàn toàn ngoại nghiệp.

4.4.3. Khi điều vẽ trên ảnh phải khoanh diện tích điều vẽ sao cho diện tích điều vẽ trên mỗi tờ ảnh là lớn nhất và không bị trùng lặp cũng như sót, hở diện tích.

4.4.4. Việc tổng hợp, lấy bỏ và xê dịch vị trí để biểu thị nội dung bản đồ trên ảnh điều vẽ phải tuân theo nguyên tắc ưu tiên biểu thị các yếu tố có yêu cầu thể hiện với độ chính xác cao và có ý nghĩa quan trọng.

4.4.5. Quy định ký hiệu thể hiện các đối tượng điều vẽ phải thống nhất trong toàn khu đo, trường hợp xuất hiện những địa vật chưa có trong quy định ký hiệu điều vẽ thì  phải vận dụng ký hiệu tương tự  để biểu thị kèm theo ghi chú giải thích.

4.4.6. Nội dung điều vẽ phải được thể hiện lên ảnh điều vẽ không chậm quá 1 ngày sau điều vẽ ngoại nghiệp.

4.4.7. Đo vẽ bổ sung ngoại nghiệp

a) Những khu vực chụp sót, chụp hở, mây che, lóe sáng hoặc bị mất hình ảnh do khuyết tật của phim gốc, các yếu tố địa vật quan trọng mới xuất hiện sau thời điểm chụp ảnh hoặc có hình ảnh không rõ ràng trên ảnh phải đo vẽ bổ sung tại thực địa.

b) Máy móc, thiết bị sử dụng để đo vẽ bổ sung là các máy GPS, máy toàn đạc điện tử, máy kinh vĩ, thước dây.

c) Các khu vực đo vẽ bổ sung có diện tích lớn hơn 1 dm² trên bản đồ phải xây dựng phương án đo vẽ bổ sung cụ thể trong thiết kế kỹ thuật - dự toán.

d) Các điểm địa vật rõ nét trên ảnh và tồn tại trên thực địa được sử dụng làm điểm trạm đo để đo vẽ bổ sung phải được chích và tu chỉnh trên ảnh như đối với điểm khống chế ảnh.

4.5. Tăng dày khống chế ảnh nội nghiệp

4.5.1. Độ phân giải quét phim phải lựa chọn phù hợp trên cơ sở đảm bảo độ chính xác của bản đồ cần thành lập và không được thấp hơn 32mm.

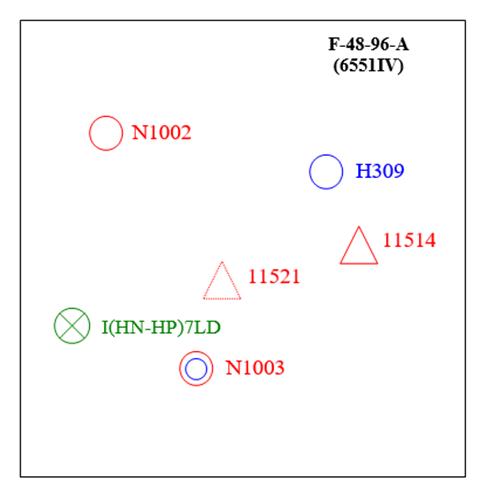

4.5.2. Trên sơ đồ khối tăng dày điểm khống chế ảnh nội nghiệp phải thể hiện đầy đủ các thông tin sau:

a) Đường ranh giới khu vực bay chụp ảnh, ranh giới giữa các khối, ranh giới hành chính khu đo;

b) Số hiệu đường bay, hướng của đường bay;

c) Số hiệu của tờ ảnh đầu, tờ ảnh cuối và số hiệu của các tờ ảnh trong tuyến là bội số của 5;

d) Vị trí và số hiệu các điểm tọa độ và độ cao quốc gia, các điểm khống chế ảnh ngoại nghiệp, điểm nối dải, điểm kiểm tra;

đ) Các thông số bay chụp cơ bản bao gồm độ cao bay chụp, thời gian bay chụp, tiêu cự máy chụp ảnh, độ phủ trung bình;

e) Phần giải thích các ký hiệu, tên khu đo, người lập và ngày tháng năm lập sơ đồ.

4.5.3. Khi thiết lập môi trường làm việc (lập project), phải nhập đầy đủ, chính xác các thông tin cần thiết bao gồm dạng dữ liệu ảnh, khuôn dạng của các tệp tin kết quả, hệ toạ độ, đơn vị đo dài, đơn vị đo góc, thông số bán kính trái đất, độ cao bay chụp và độ cao trung bình của khu chụp, các tuỳ chọn để hiệu chỉnh ảnh hưởng của độ cong trái đất và chiết quang khí quyển, các sai số tiêu chuẩn đo toạ độ điểm ảnh, các ngưỡng giới hạn cho hội tụ của bài toán bình sai theo phương pháp số bình phương nhỏ nhất, các hạn sai của định hướng trong, định hướng tương đối, định hướng tuyệt đối, nhóm thông số của máy chụp ảnh; nhóm thông số các tuyến bay như hướng bay chụp, số hiệu các tuyến bay, số hiệu các tấm ảnh trong từng tuyến bay.

4.5.4. Định hướng trong phải bảo đảm đo đúng và đủ tất cả các dấu khung tọa độ trên ảnh, chọn mô hình chuyển đổi hệ tọa độ là affine, sai số trung phương định hướng trong không vượt quá 10 mm. Trường hợp đặc biệt cũng không được vượt quá 15 mm.

4.5.5. Chọn và đo điểm tăng dày

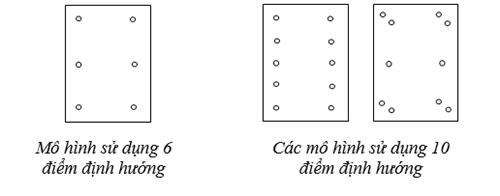

a) Trong mỗi mô hình phải chọn và đo ít nhất 6 điểm định hướng tương đối nên sử dụng 10 điểm theo các sơ đồ sau đây:





Hai điểm định hướng ở giữa phải nằm gần tâm ảnh, các điểm ở rìa được bố trí cách đường đáy ảnh lớn hơn 4,5 cm đối với phim có kích thước 23 cm x 23 cm và phải cách mép ảnh không ít hơn 1 cm.

b) Các điểm tăng dày phải chọn ở vị trí có hiệu ứng lập thể tốt và là địa vật rõ nét. Không chọn điểm vào vị trí có thay đổi độ dốc đột ngột, các khu vực bóng cây, bóng của địa vật khác, các khu vực khuyết tật của phim ảnh, các địa vật di động ở thời điểm chụp ảnh.

c) Mỗi mô hình phải có ít nhất một điểm nối với mô hình ở tuyến bay kề với nó.

d) Tại biên của 2 khối tăng dày liền kề, mỗi mô hình phải đo trùng ít nhất 1 điểm tăng dày làm điểm kiểm tra tiếp biên giữa 2 khối.

4.5.6. Sai số trung phương định hướng mô hình đơn không được vượt quá  10mm, thị sai dọc còn lại tại điểm tăng dày không vượt quá 15 mm.

4.5.7. Các chỉ tiêu đánh giá chất lượng khối tăng dày

a) Sai số trung phương vị trí của điểm tăng dày nội nghiệp so với vị trí của điểm khống chế trắc địa gần nhất tính theo tỷ lệ bản đồ thành lập không được vượt quá 0,35 mm đối với vùng đồng bằng và vùng đồi, 0,5 mm đối với vùng núi, núi cao và vùng ẩn khuất.

b) Sai số trung phương về độ cao của điểm tăng dày nội nghiệp so với độ cao của điểm khống chế trắc địa gần nhất tính theo khoảng cao đều đường bình độ cơ bản không được vượt quá các giá trị trong bảng sau:

Khoảng cao đều	Sai số trung phương độ cao của điểm tăng dày nội nghiệp
	1:10000	1: 25000	1:50000
2.5 m	1 / 4	1 / 4
5 m	1 / 4	1 / 4	1/4
10 m		1 / 3	1/3
20, 40 m			1/3

c) Sai số trung phương vị trí mặt phẳng và độ cao của các điểm khống chế ảnh ngoại nghiệp sau bình sai khối tăng dày phải bảo đảm về mặt phẳng không vượt quá 0,2 mm tính theo tỷ lệ bản đồ, về độ cao không vượt quá 1/4 khoảng cao đều cơ bản.

d) Số chênh giữa toạ độ, độ cao tăng dày và toạ độ, độ cao đo ngoại nghiệp của các điểm kiểm tra không vượt quá 0,4 mm trên bản đồ về mặt phẳng và 1/2 khoảng cao đều cơ bản về độ cao.

đ) Sai số giới hạn vị trí mặt phẳng và độ cao của điểm tăng dày nội nghiệp  quy định là hai lần các sai số tại khoản 3 mục này. Sai số lớn nhất không được vượt quá sai số giới hạn và số lượng các sai số có giá trị vượt hạn sai nhưng nhỏ hơn sai số giới hạn không được vượt quá:

Về mặt phẳng: 5% tổng số các trường hợp;

Về độ cao: 5% tổng số các trường hợp đối với vùng đồng bằng, vùng đồi; 10% tổng số các trường hợp đối với vùng núi, núi cao và vùng ẩn khuất.

Trong mọi trường hợp, các sai số nêu trên không được mang tính hệ thống.

4.5.8. Sai số tiếp biên khối

Tại các điểm tăng dày nội nghiệp chung của hai khối liền kề số chênh trung bình không được vượt quá 0,4 mm tính theo tỷ lệ bản đồ về mặt phẳng, 1/2 khoảng cao đều đường bình độ cơ bản về độ cao.

4.6. Đo vẽ các yếu tố nội dung bản đồ

4.6.1. Đo vẽ lập thể trên trạm ảnh số

a) Việc đo vẽ lập thể các yếu tố nội dung bản đồ trên trạm ảnh số bảo đảm các nguyên tắc sau:

- Các yếu tố nội dung bản đồ địa hình cần đo vẽ lập thể bao gồm các yếu tố thủy hệ, địa hình, các vật kiến trúc có chiều cao vượt quá giá trị tính theo công thức tại mục 4.6.3 và các yếu tố tham gia lập mô hình số địa hình.

- Các thông tin thuộc tính của đối tượng đo vẽ lập thể được xác định từ kết quả điều vẽ.

- Phạm vi đo vẽ cho mỗi mô hình không được vượt quá vùng khống chế của điểm tăng dày 1 cm trên ảnh.

- Các yếu tố nội dung bản đồ phải thể hiện theo đúng phân lớp của quy định kỹ thuật số hóa bản đồ địa hình tỷ lệ tương ứng.

b) Đo vẽ các yếu tố thuỷ hệ

- Đường mép nước được đo vẽ theo quan sát lập thể. Trường hợp không phân biệt được đường bờ và đường mép nước phải dựa vào kết quả điều vẽ để xác định.

- Các đoạn sông, suối, bờ biển bị che khuất trên ảnh phải sử dụng kết quả đo vẽ bổ sung ngoại nghiệp để vẽ.

c) Đo vẽ các yếu tố địa hình

- Các yếu tố địa hình cần phải đo vẽ lập thể bao gồm đường bình độ, điểm đặc trưng địa hình, các dạng địa hình đặc biệt, các yếu tố mô tả đặc trưng địa hình khác phục vụ cho lập mô hình số địa hình.

- Căn cứ vào đặc điểm địa hình khu vực đo vẽ, đường bình độ được đo vẽ trực tiếp trên mô hình lập thể hoặc nội suy từ mô hình số địa hình.

- Đường bình độ đo vẽ trên mô hình lập thể phải phù hợp với thuỷ hệ và tiếp khớp với mô hình liền kề.

d) Đo vẽ các yếu tố giao thông

Các loại đường giao thông và các yếu tố liên quan có tỷ cao hoặc tỷ sâu phải biểu thị theo quy định thể hiện nội dung bản đồ đều phải đo vẽ lập thể.

4.6.2. Lập mô hình số địa hình

a) Mô hình số địa hình (viết tắt là DTM) phục vụ nắn ảnh trực giao được thành lập trên cơ sở kết quả đo vẽ các yếu tố mô tả đặc trưng địa hình bao gồm các đường tụ thuỷ, phân thuỷ, điểm độ cao đặc trưng, đường bình độ, các dạng địa hình đắp cao, xẻ sâu và các yếu tố khác có liên quan kết hợp với đo lưới điểm độ cao.

b) Đối với những vùng thực phủ dày đặc có độ cao cây vượt quá giá trị tính theo công thức tại mục 4.6.3 thì phải hiện chỉnh độ cao cây khi lập DTM.

c) Dữ liệu phục vụ thành lập DTM phải lưu trữ ở tệp tin riêng theo từng mảnh bản đồ.

d) Độ chính xác của các yếu tố tham gia xây dựng mô hình số địa hình đảm bảo theo quy định tại mục 2.4 của Quy định kỹ thuật này.

4.6.3. Nắn ảnh, thành lập bình đồ ảnh

a) Kích thước pixel của ảnh nắn không được nhỏ hơn kích thước pixel của ảnh quét và không được vượt quá 0,1mm tính theo tỷ lệ bản đồ thành lập.

b) Ảnh nắn phải đảm bảo đủ các chi tiết như ảnh gốc, tông ảnh đồng đều, độ tương phản trung bình.

c) Căn cứ vào chênh cao địa hình của khu vực để lựa chọn phương pháp nắn ảnh phẳng hoặc nắn ảnh trực giao. Phải sử dụng mô hình số địa hình để nắn ảnh trực giao khi chênh cao địa hình vượt quá giá trị cho phép tính theo công thức sau:

D_h = 0.35mm x f x M/r

Trong đó:       - D_h       - Chênh cao địa hình cho phép;

                        - f        - Tiêu cự máy chụp ảnh tính bằng mm;

                        - M      - Mẫu số tỷ lệ bản đồ cần thành lập;

                   - r      - Khoảng cách từ điểm chính ảnh đến điểm ảnh xa nhất tính bằng mm trên ảnh.

d) Khi nắn ảnh trực giao, diện tích được nắn phải nằm trong vùng phủ của tệp tin DTM và phải dựa vào độ phủ thực tế của ảnh để chọn khu vực nắn cho từng tờ ảnh sao cho hạn chế tối đa sai số chiếu hình.

đ) Bình đồ ảnh số được tạo từ việc cắt ghép các ảnh số đã nắn theo phân mảnh của bản đồ địa hình tỷ lệ tương ứng. Độ chính xác bình đồ ảnh quy định như sau:

- Sai số vị trí điểm ảnh trên bình đồ ảnh so với điểm khống chế đo vẽ gần nhất không được vượt quá 0,4mm;

- Sai số tiếp khớp của các địa vật cùng tên giữa các tờ ảnh nắn không được vượt quá 0.4mm trên bình đồ ảnh;

- Sai số tiếp biên địa vật cùng tên giữa các mảnh bình đồ ảnh kề cận khác khu đo không được vượt quá 0,6mm trên bình đồ ảnh.

4.7. Véc tơ hóa và biên tập nội dung bản đồ gốc dạng số

4.7.1. Các yếu tố nội dung bản đồ chưa được đo vẽ lập thể phải véc-tơ hóa trên nền bình đồ ảnh số trên cơ sở kết quả điều vẽ theo quy định kỹ thuật số hóa bản đồ địa hình tỷ lệ tương ứng.

4.7.2. Việc biên tập nội dung bản đồ gốc dạng số tuân theo quy định về tiêu chuẩn kỹ thuật bản đồ địa hình số của Bộ Tài nguyên và Môi trường.

4.7.3. Các yếu tố nội dung biểu thị theo dạng điểm, dạng đường hoặc dạng vùng trên bản đồ gốc dạng số và phải bảo đảm các nguyên tắc sau:

a) Bảo đảm lựa chọn thể hiện và tổng hợp, khái quát nội dung bản đồ theo quy định tại mục 3 của Quy định kỹ thuật này;

b) Bảo toàn quan hệ không gian và phù hợp với quy luật chung của bề mặt địa hình và địa vật;

c) Vị trí của đối tựơng dạng điểm trên bản đồ gốc dạng số xác định theo tâm của ký hiệu dùng để biểu thị;

d) Các yếu tố dạng đường phải đảm bảo tính liên tục, tính đơn nhất về đối tượng và thống nhất về thuộc tính;

đ) Các yếu tố dạng vùng phải khép kín và bảo đảm tương quan hình học với các đối tượng khác.

4.7.4. Dữ liệu nội dung bản đồ gốc dạng số phải bảo đảm theo quy định tại mục 1.4 của Quy định kỹ thuật này.

4.8. Đo vẽ địa hình trong phương pháp đo vẽ phối hợp

4.8.1. Mật độ các điểm khống chế trắc địa cơ sở từ đường chuyền cấp 2 hoặc tương đương trở lên trên khu đo phải đảm bảo 4 điểm trên 1 km² ở vùng thành phố và khu công nghiệp, 1 điểm trên 1 km² ở khu vực chưa xây dựng.

4.8.2. Lưới khống chế đo vẽ phải xây dựng thống nhất trong toàn khu đo với độ chính xác bảo đảm theo quy định tại mục 2.4.3 và 2.4.4 của Quy định kỹ thuật này.

4.8.3. Khi đo chi tiết địa hình được phép sử dụng các điểm địa vật rõ nét trên bình đồ ảnh làm điểm trạm đo.

4.8.4. Vị trí các điểm mia chi tiết khi đo vẽ địa hình phải chọn vào các vị trí đặc trưng của địa hình, vị trí giao cắt của các yếu tố thủy hệ, đường giao thông. Mật độ điểm mia phải đảm bảo đủ để đo vẽ chính xác các đường bình độ hoặc lập mô hình số địa hình.

4.8.5. Máy móc, thiết bị sử dụng để đo vẽ địa hình là các máy GPS, máy toàn đạc điện tử, máy kinh vĩ, máy thủy chuẩn.

4.8.6. Kết quả đo vẽ địa hình là tệp tin các điểm mia chi tiết theo từng mảnh bản đồ và có định dạng của tệp tin bản đồ địa hình.

4.9. Tiếp biên nội dung bản đồ

4.9.1. Các yếu tố nội dung bản đồ giữa các mảnh liền kề trong phạm vi một khu đo phải được tiếp khớp tuyệt đối.

4.9.2. Hạn sai tiếp biên giữa các mảnh bản đồ khác khu đo và xử lý tiếp biên quy định như  sau:

a) Giữa các mảnh bản đồ kề cận cùng tỷ lệ độ chênh lệch vị trí của các địa vật chủ yếu, quan trọng cùng tên không được vượt quá 1 mm ở vùng đồng bằng, 1,5 mm ở vùng đồi, núi và núi cao. Với mảnh bản đồ kề cận có tỷ lệ lớn hơn, độ chênh lệch vị trí của các địa vật chủ yếu, quan trọng cùng tên không được vượt quá 0,7 mm ở vùng đồng bằng; 1 mm ở vùng đồi, núi và núi cao. Đối với khu vực ẩn khuất và khó khăn các hạn sai trên được phép tăng lên 1,5 lần. Nếu sai số tiếp biên trong hạn sai được xử lý theo nguyên tắc phân đều cho 2 bên, nếu vượt hạn sai phải kiểm tra lại tất cả các công đoạn trong quy trình.

b) Khi tiếp biên đường bình độ có cùng khoảng cao đều cơ bản, độ chênh lệch vị trí của các đường bình độ cùng tên không được vượt quá 1.5 lần giá trị các sai số được quy định tại mục 2.4.2 của Quy định kỹ thuật này. Nếu trong hạn sai, sai số tiếp biên được phân đều cho 2 bên; nếu vượt hạn sai phải kiểm tra lại tất cả các công đoạn trong quy trình.

4.9.3. Trường hợp tiếp biên với bản đồ đã xuất bản mà có nội dung không tiếp biên được thì phải xác định nguyên nhân và có biện pháp xử lý thích hợp.

5. Đóng gói và giao nộp sản phẩm

5.1. Các loại sản phẩm trước khi giao nộp phải đóng gói theo từng hạng mục công việc và theo quy định sau:

5.1.1. Các lọai sản phẩm lưu trên vật liệu truyền thống phải có bao bì làm bằng chất liệu bền. Ngoài bao bì phải ghi rõ các thông tin về tên khu đo, loại sản phẩm; tỷ lệ đo vẽ; số lượng sản phẩm; thời gian thành lập; đơn vị thi công và các ghi chú cần thiết khác.

5.1.2. Đĩa CD-ROM lưu các tệp tin sản phẩm bản đồ gốc dạng số và lý lịch bản đồ phải bảo đảm các yêu cầu sau:

a) Phải là loại đĩa CD-ROM chất lượng tốt và chỉ ghi được một lần;

b) Vỏ và nhãn đĩa CD-ROM ghi các thông tin về sản phẩm: số thứ tự đĩa, tên khu đo, tổng số mảnh, phiên hiệu mảnh, tỷ lệ thành lập, đơn vị thi công, thời gian thi công, ngày ghi đĩa.

c) Trong mỗi đĩa CD-ROM phải có một thư mục nguồn lưu các tệp tin chuẩn cơ sở đã sử dụng khi thành lập bản đồ.

d) Mỗi mảnh bản đồ lưu trong đĩa phải kèm theo một tệp tin lý lịch bản đồ.

5.1.3. Đĩa CD-ROM lưu các sản phẩm dạng số khác phải ghi rõ các thông tin kỹ thuật cần thiết trên vỏ và nhãn đĩa phục vụ cho việc lưu trữ và khai thác.

5.2. Các sản phẩm phải giao nộp bao gồm:

5.2.1. Ảnh khống chế;

5.2.2. Sản phẩm điều vẽ;

5.2.3. Sơ đồ bố trí và đo nối điểm khống chế ảnh ngoại nghiệp;

5.2.4.Tài liệu kiểm tra, kiểm nghiệm máy, dụng cụ đo;

5.2.5. Sổ đo các lọai;

5.2.6. Tài liệu tính toán bình sai lưới khống chế ảnh ngoại nghiệp;

5.2.7. Sản phẩm đo góc lệch nam châm;

5.2.8. Kết quả đo vẽ bổ sung ngọai nghiệp;

5.2.9. Tệp tin sơ đồ phân mảnh bản đồ của khu đo lưu trên đĩa CD-ROM;

5.2.10. Các tệp tin ảnh quét ghi trên đĩa CD-ROM;

5.2.11. Kết quả tăng dày khống chế ảnh nội nghiệp ghi trên đĩa CD-ROM và in trên giấy bao gồm kết quả tính toán bình sai khối tăng dày và sơ đồ khối.

5.2.12. 02 bộ đĩa CD-ROM ghi các tệp tin dữ liệu phục vụ lập mô hình số địa hình;

5.2.13. 02 bộ đĩa CD-ROM ghi các tệp tin bình đồ ảnh số;

5.2.14. 02 bộ đĩa CD-ROM lưu bản đồ gốc và tệp tin lý lịch bản đồ kèm theo;

5.2.15. Bản đồ gốc dạng số in trên giấy loại 100g/m²;

5.2.16. Lý lịch bản đồ;

5.2.17. Luận chứng kinh tế - kỹ thuật hoặc thiết kế kỹ thuật - dự tóan công trình;

5.2.18. Hồ sơ kiểm tra, nghiệm thu sản phẩm.

5.3. Các sản phẩm giao nộp phải có biên bản giao nộp

KT. BỘ TRƯỞNG THỨ TRƯỞNG (đã ký) Đặng Hùng Võ

Phụ lục 1: Sơ đồ tu chỉnh ảnh khống chế

1. Tu chỉnh mặt phải ảnh khống chế

N1002 - Điểm khống chế ảnh mặt phẳng (vòng tròn màu đỏ đường kính 1 cm và số hiệu điểm màu đỏ).
H309   - Điểm khống chế ảnh độ cao (vòng tròn màu xanh đường kính 1 cm, số hiệu điểm màu xanh).
N1003 - Điểm khống chế ảnh mặt phẳng và độ cao (vòng tròn ngoài màu đỏ đường kính 1cm, vòng tròn trong màu xanh đường kính 0,6cm và số hiệu điểm màu đỏ).
11514 - Điểm toạ độ quốc gia (tam giác màu đỏ cạnh 1 cm, số hiệu điểm màu đỏ).
11521 -Điểm toạ độ quốc gia chích không chính xác (tam giác cạnh 1 cm màu đỏ, số hiệu điểm màu đỏ).
I(HN-HP)7LD - Điểm độ cao quốc gia (vòng tròn màu xanh lá cây đường kính 1 cm, số hiệu điểm màu xanh lá cây).




2. Tu chỉnh mặt trái ảnh khống chế



            N1008 - Điểm khống chế mặt phẳng.

            H234  - Điểm khống chế độ cao.

            8,35 - Giá trị độ cao của điểm.

(Đường kính các vòng tròn đều bằng 3 mm, kích thước ô vuông 4cm x 4cm; nội dung tu chỉnh vẽ và ghi chú bằng chì đen).



Phụ lục 2: Sơ đồ bố trí điểm khống chế ảnh ngoại nghiệp trong khối tăng dày

1. Khi không sử dụng số liệu tọa độ tâm chiếu hình



- Giãn cách giữa các điểm khống chế mặt phẳng (số lượng đường đáy ảnh n giữa các cặp điểm khống chế) được ước tính theo công thức:

m_S  = 0,25m_xyÖ n³

- Giãn cách giữa các điểm khống chế độ cao (số lượng đường đáy ảnh n giữa các cặp điểm khống chế) được ước tính theo công thức:



Trong đó:

+ n - số đáy giữa các cặp điểm khống chế;

+ m_s - sai số trung phương của điểm tăng dày mặt phẳng;

+ m_h - sai số trung phương của điểm tăng dày độ cao;

+ m_xy - sai số trung phương đo tọa độ độ ảnh;

+ m_{p, q} - sai số trung phương đo thị sai;

+ b - độ dài đường đáy ảnh;

+ H - độ cao bay chụp.

2. Khi có sử dụng số liệu toạ độ tâm chiếu hình

2.1. Trường hợp có các tuyến bay chặn



2.2. Trường hợp không có các tuyến bay chặn



Trong các sơ đồ trên: là điểm khống chế tổng hợp (X, Y, H);
                                  là điểm khống chế độ cao;
