QCVN 02:2022/BXD

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ SỐ LIỆU ĐIỀU KIỆN TỰ NHIÊN DÙNG TRONG XÂY DỰNG

National Technical Regulation on Natural Physical and Climatic Data for Construction

Lời nói đầu

QCVN 02:2022/BXD do Viện Khoa học công nghệ xây dựng chủ trì biên soạn (với sự hợp tác của Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường, Viện Vật lý địa cầu - Viện Hàn lâm Khoa học và Công nghệ Việt Nam và Hội Môi trường Xây dựng Việt Nam), Vụ Khoa học công nghệ và môi trường trình duyệt, Bộ Khoa học và Công nghệ thẩm định, Bộ Xây dựng ban hành kèm theo Thông tư số 02/2022/TT-BXD ngày 26/9/2022 của Bộ trưởng Bộ Xây dựng.

QCVN 02:2022/BXD thay thế QCVN 02:2009/BXD ban hành kèm theo Thông tư số 29/2009/TT-BXD, ngày 14/8/2009 của Bộ trưởng Bộ Xây dựng.

MỤC LỤC

1  QUY ĐỊNH CHUNG

1.1  Phạm vi điều chỉnh

1.2  Đối tượng áp dụng

1.3  Giải thích từ ngữ

1.4  Các số liệu trong quy chuẩn

1.5  Nguồn gốc số liệu

2  SỐ LIỆU KHÍ HẬU DÙNG TRONG XÂY DỰNG

2.1  Đặc điểm khí hậu Việt Nam

2.2  Sử dụng số liệu Chương 2

3  SỐ LIỆU THỜI TIẾT VÀ HIỆN TƯỢNG TỰ NHIÊN BẤT LỢI

3.1  Bão

3.2  Lốc

3.3  Lũ lụt

3.4  Lũ quét

3.5  Dông sét

3.6  Động đất

3.7  Thuỷ văn biển

3.8  Độ muối khí quyển

3.9  Sử dụng số liệu Chương 3

4  SỐ LIỆU MẬT ĐỘ SÉT ĐÁNH

4.1  Đặc điểm số liệu mật độ sét đánh

4.2  Sử dụng số liệu mật độ sét đánh trong thiết kế

5  SỐ LIỆU GIÓ DÙNG TRONG THIẾT KẾ

5.1  Phạm vi áp dụng

5.2  Số liệu áp lực gió (W₀)

5.3  Số liệu vận tốc gió 3 s, chu kỳ lặp 50 năm

5.4  Số liệu vận tốc gió, áp lực gió 10 phút, chu kỳ lặp 50 năm

5.5  Số liệu gió theo các nghiên cứu riêng

6  SỐ LIỆU ĐỘNG ĐẤT DÙNG TRONG THIẾT KẾ

6.1  Số liệu động đất theo đỉnh gia tốc nền tham chiếu

6.2  Số liệu động đất theo phổ phản ứng S_S và S₁

6.3  Số liệu động đất theo cường độ chấn động bề mặt, I

6.4  Số liệu động đất theo các nghiên cứu riêng

7  TỔ CHỨC THỰC HIỆN

PHỤ LỤC A (quy định) Số liệu khí hậu, khí tượng

PHỤ LỤC B (quy định) Số liệu thời tiết và hiện tượng tự nhiên bất lợi

DANH MỤC BẢNG

Chương 4

Bảng 4.1 - Mật độ sét đánh theo địa danh hành chính lãnh thổ Việt Nam

Chương 5

Bảng 5.1 - Phân vùng áp lực gió, vận tốc gió theo địa danh hành chính

Bảng 5.2 - Hệ số K_s,T, dùng để chuyển đổi từ vận tốc gió 3 s, 50 năm sang vận tốc gió 3 s, T ( năm)

Bảng 5.3 - Hệ số K_m,T, dùng để chuyển đổi từ vận tốc gió 10 phút, 50 năm sang vận tốc gió 10 s, T ( năm)

Chương 6

Bảng 6.1 - Bảng phân vùng động đất theo đỉnh gia tốc nền tham chiếu theo địa danh hành chính (chu kỳ lặp 500 năm cho nền loại A), g = 9,81 m/s²(gia tốc trọng trường)

Bảng 6.2 - Bảng phân vùng động đất theo phổ phản ứng chu kỳ ngắn S_S và chu kỳ dài S₁ theo địa danh hành chính với chu kỳ lặp 2 500 năm cho nền loại B

Bảng 6.3 - Phân loại thiệt hại công trình

Bảng 6.4 - Phân loại tác động của động đất theo thang MSK - 64 và chuyển đổi

giữa đỉnh gia tốc nền và cường độ chấn động bề mặt

Phụ lục A

Bảng A.1 - Tọa độ vị trí các trạm khí tượng

Bảng A.2 - Nhiệt độ không khí trung bình tháng và năm (ºC)

Bảng A.3 - Nhiệt độ không khí cao nhất trung bình tháng và năm (ºC)

Bảng A.4 - Nhiệt độ không khí thấp nhất trung bình tháng và năm (ºC)

Bảng A.5 - Nhiệt độ không khí cao nhất tuyệt đối tháng và năm (ºC)

Bảng A.6 - Nhiệt độ không khí thấp nhất tuyệt đối tháng và năm (ºC)

Bảng A.7 - Biên độ ngày của nhiệt độ không khí trung bình tháng và năm (ºC)

Bảng A.8 - Biến trình ngày của nhiệt độ không khí (ºC)

Bảng A.9 - Độ ẩm tuyệt đối của không khí trung bình tháng và năm (g/m³)

Bảng A.10 - Độ ẩm tương đối của không khí trung bình tháng và năm (%)

Bảng A.11 - Độ ẩm tương đối của không khí thấp nhất trung bình tháng và năm (%)

Bảng A.12 - Độ ẩm tương đối của không khí thấp nhất tuyệt đối tháng và năm (%)

Bảng A.13 - Biến trình ngày của độ ẩm tương đối của không khí (%)

Bảng A.14 - Tần suất xuất hiện các cấp nhiệt ẩm (‰)

Bảng A.15 - Vận tốc gió trung bình tháng và năm (m/s)

Bảng A.16 - Tần suất Lặng gió (PL, %) tần suất (P, %) và vận tốc gió (V, m/s) trung bình theo 8 hướng

Bảng A.17 - Độ cao (H) và góc phương vị (A) của mặt trời (độ)

Bảng A.18 - Tổng xạ trên mặt phẳng (W/m²/ngày)

Bảng A.19 - Tán xạ trên mặt bằng (W/m²/ngày)

Bảng A.20 - Cường độ trực xạ trên mặt đứng 8 hướng (W/m²)

Bảng A.21 - Cường độ tán xạ trên mặt đứng 8 hướng (W/m²)

Bảng A.22 - Tổng số giờ nắng trung bình tháng và năm (h)

Bảng A.23 - Biến trình ngày của số giờ nắng (h)

Bảng A.24 - Độ rọi trên mặt phẳng ngang (klx)

Bảng A.25 - Lượng mưa trung bình tháng và năm (mm)

Bảng A.26 - Lượng mưa ngày lớn nhất (mm)

Bảng A.27 - Lượng mưa lớn nhất trung bình thời đoạn (mm)

Bảng A.28 - Số ngày mưa trung bình tháng và năm (ngày)

Bảng A.29 - Số ngày mưa trung bình theo các cấp (ngày)

Bảng A.30 - Lượng mưa (mm) tháng và năm theo các suất bảo đảm (%)

Bảng A.31 - Số ngày mưa phùn trung bình tháng và năm (ngày)

Bảng A.32 - Số ngày sương mù trung bình tháng và năm (ngày)

Bảng A.33 - Số ngày có dông trung bình tháng và năm (ngày)

Bảng A.34 - Lượng mây tổng quan trung bình tháng và năm (ngày).

Bảng A.35 - Lượng mây dưới trung bình tháng và năm (ngày)

Phụ lục B

Bảng B.1 - Tần suất bão và áp thấp nhiệt đới đổ bộ vào các vùng bờ biển Việt Nam từ năm 1961 đến năm 2017

Bảng B.2 - Cấp gió theo thang Bô-pho (Beaufort) và chiều cao sóng

Bảng B.3 - Thống kê các cơn bão và áp thấp nhiệt đới đổ bộ vào các vùng bờ biển Việt Nam từ năm 1961 đến năm 2017

Bảng B.4 - Phân bố các lần tố lốc một số năm trên toàn quốc từ năm 1971 đến năm 2017

Bảng B.5 - Thống kê các trận lũ lịch sử từ năm 1945 đến năm 2007

Bảng B.6 - Thống kê các trận lũ quét từ năm 1958 đến năm 2017

DANH MỤC HÌNH

Chương 2

Hình 2.1 - Bản đồ phân vùng khí hậu xây dựng

Hình 2.2 - Bản đồ phân bố mạng lưới trạm khí tượng trên quy mô cả nước

Chương 3

Hình 3.1 - Bản đồ thuỷ triều ở Biển Đông

Hình 3.2 - Bản đồ phân bố độ cao nước dâng do bão với tần suất đảm bảo 5 %

Hình 3.3 - Bản đồ chấn tâm động đất và đứt gãy sinh chấn lãnh thổ Việt Nam

Hình 3.4 - Bản đồ phân vùng độ muối khí quyển

Chương 4

Hình 4.1 - Bản đồ mật độ sét đánh trung bình năm lãnh thổ Việt Nam

Chương 5

Hình 5.1 - Bản đồ phân vùng áp lực gió trên lãnh thổ Việt Nam

Chương 6

Hình 6.1 - Bản đồ phân vùng đỉnh gia tốc nền tham chiếu, a_gR trên lãnh thổ Việt Nam, chu kỳ lặp 500 năm cho nền loại A

Hình 6.2 - Bản đồ phân vùng động đất theo phổ phản ứng S_S

Hình 6.3 - Bản đồ phân vùng động đất theo phổ phản ứng S₁

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ SỐ LIỆU ĐIỀU KIỆN TỰ NHIÊN DÙNG TRONG XÂY DỰNG

National Technical Regulation on Natural Physical and Climatic Data for Construction

1 QUY ĐỊNH CHUNG

1.1 Phạm vi điều chỉnh

1.1.1 Quy chuẩn kỹ thuật này quy định các số liệu điều kiện tự nhiên áp dụng trong việc lập, thẩm định, phê duyệt các hoạt động xây dựng bao gồm lập quy hoạch xây dựng, lập dự án đầu tư xây dựng công trình, thiết kế xây dựng công trình, thi công xây dựng công trình, giám sát thi công xây dựng công trình, quản lý dự án đầu tư xây dựng công trình tại Việt Nam.

1.1.2 Trong một số trường hợp riêng biệt, cho phép sử dụng số liệu gió, động đất và các số liệu điều kiện tự nhiên khác dùng trong xây dựng được cung cấp bởi cơ quan chuyên môn nhà nước có thẩm quyền như: Viện Khoa học khí tượng thủy văn và biến đổi khí hậu hoặc Tổng cục khí tượng thủy văn - Bộ Tài nguyên và Môi trường, Viện Vật lý địa cầu - Viện Hàn lâm Khoa học và Công nghệ Việt Nam... đối với một số công trình cụ thể khi có luận chứng, nêu rõ các cơ sở khoa học của các số liệu áp dụng, gửi Bộ Xây dựng.

1.2 Đối tượng áp dụng

Quy chuẩn này áp dụng đối với các tổ chức, cá nhân có liên quan đến hoạt động xây dựng ở Việt Nam.

1.3 Giải thích từ ngữ

Trong quy chuẩn này, các từ ngữ dưới đây được hiểu như sau:

1.3.1

Áp thấp nhiệt đới

Một xoáy thuận nhiệt đới có sức gió mạnh nhất từ cấp 6 đến cấp 7 và có thể có gió giật.

1.3.2

Bão

Một xoáy thuận nhiệt đới có sức gió mạnh nhất từ cấp 8 trở lên và có thể có gió giật. Bão có sức gió mạnh nhất từ cấp 10 đến cấp 11 gọi là bão mạnh, từ cấp 12 đến cấp 15 gọi là bão rất mạnh, từ cấp 16 trở lên gọi là siêu bão.

1.3.3

Chấn tâm

Hình chiếu theo chiều thẳng đứng của chấn tiêu lên bề mặt trái đất.

1.3.4

Chấn tiêu

Vị trí nguồn phát sinh ra trận động đất.

1.3.5

Cường độ chấn động trên bề mặt (ký hiệu I)

Đại lượng biểu thị khả năng rung động do một trận động đất gây ra trên mặt đất và được đánh giá qua mức độ tác động của nó đối với nhà cửa, công trình, mặt đất, đồ vật, con người. Trong quy chuẩn này, cường độ chấn động trên bề mặt được đánh giá theo thang MSK-64 gồm 12 cấp (xem các Bảng 6.3 và 6.4).

1.3.6

Dông

Hiện tượng đối lưu mạnh của khí quyển gây ra sự phóng điện đột ngột kèm theo sấm chớp.

1.3.7

Động đất

Sự rung động mặt đất bởi sự giải phóng đột ngột năng lượng trong vỏ trái đất dưới dạng sóng địa chấn, có thể gây ra biến dạng trên mặt đất, phá hủy nhà cửa, công trình, của cải và sinh mạng con người.

1.3.8

Độ lớn động đất (ký hiệu là M)

Đại lượng đặc trưng cho mức năng lượng mà trận động đất phát và truyền ra xung quanh dưới dạng sóng đàn hồi. Trong quy chuẩn này, độ lớn động đất (ký hiệu là M) được đánh giá bằng thang độ Richter, có giá trị bằng logarit cơ số 10 của biên độ cực đại (micron) thành phần nằm ngang của sóng địa chấn trên băng ghi của máy địa chấn chu kỳ ngắn chuẩn Wood Andersen ở khoảng cách 100 km từ chấn tâm.

1.3.9

Độ muối khí quyển

Tổng lượng muối clorua trong không khí tính theo số miligam ion Cl sa lắng trên 1 m² bề mặt công trình trong một ngày đêm (mg Cl- /m² ngày).

1.3.10

Lốc

Luồng gió xoáy có sức gió mạnh tương đương với sức gió của bão nhưng được hình thành và tan trong thời gian ngắn, phạm vi hoạt động hẹp từ vài km² đến vài chục km².

1.3.11

Lũ

Hiện tượng mực nước sông dâng cao trong một khoảng thời gian nhất định, sau đó xuống, trong đó:

a) Lũ lịch sử là lũ có đỉnh lũ cao hiếm thấy trong thời kỳ quan trắc hoặc do điều tra khảo sát được;

b) Lũ đặc biệt lớn là lũ có đỉnh lũ cao hiếm thấy trong thời kỳ quan trắc;

c) Lũ bất thường là lũ xuất hiện trước hoặc sau mùa lũ hoặc lũ hình thành do mưa lớn xảy ra trong phạm vi nhỏ, hồ chứa xả nước, do vỡ đập, tràn đập,vỡ đê, tràn đê.

1.3.12

Lũ quét

Lũ xảy ra bất ngờ trên các lưu vực sông suối nhỏ miền núi, dòng chảy xiết, thường kèm theo bùn đá, lũ lên nhanh, xuống nhanh, có sức tàn phá lớn.

1.3.13

Mật độ sét đánh

Số lần phóng điện xuống đất tính trên 1 km² trong một năm.

1.3.14

Nước dâng do bão

Hiện tượng nước biển dâng cao hơn mực nước triều bình thường do ảnh hưởng của bão.

1.3.15

Sét

Hiện tượng phóng điện trong đám mây, giữa các đám mây với nhau hoặc giữa đám mây với mặt đất.

1.3.16

Xoáy thuận nhiệt đới

Vùng gió xoáy (đường kính có thể tới hàng trăm km) hình thành trên biển nhiệt đới, gió thổi xoáy vào trung tâm theo hướng ngược chiều kim đồng hồ, áp suất khí quyển (khí áp) trong xoáy thuận nhiệt đới thấp hơn xung quanh, có mưa, đôi khi kèm theo dông, tố, lốc.

1.4 Các số liệu trong quy chuẩn

1.4.1 Các số liệu trong quy chuẩn này gồm: Số liệu khí hậu; số liệu thời tiết và hiện tượng tự nhiên bất lợi; mật độ sét đánh; số liệu gió dùng trong thiết kế; và số liệu động đất dùng trong thiết kế.

1.4.2 Các số liệu điều kiện tự nhiên khác dùng trong xây dựng có thể được cung cấp bởi cơ quan chuyên môn Nhà nước có thẩm quyền theo quy định pháp luật.

1.5 Nguồn gốc số liệu

1.5.1 Nguồn gốc số liệu khí hậu (Chương 2)

Số liệu khí hậu ở Chương 2 do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường cung cấp.

1.5.2 Nguồn gốc số liệu thời tiết và hiện tượng tự nhiên bất lợi (Chương 3)

- Số liệu thời tiết và hiện tượng tự nhiên bất lợi được tập hợp từ các số liệu do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường cung cấp.

- Số liệu về thuỷ triều ở biển Đông và phân bố độ cao nước dâng do bão với tần suất đảm bảo 5 % được cập nhật đến năm 2016.

- Số liệu về độ muối khí quyển được giữ nguyên như phiên bản trước.

- Số liệu về chấn tâm động đất và đứt gãy sinh chấn, về các vùng phát sinh động đất do Viện Vật lý địa cầu - Viện Hàn lâm Khoa học và Công nghệ Việt Nam cung cấp.

1.5.3 Nguồn gốc số liệu mật độ sét đánh (Chương 4)

Số liệu về mật độ sét đánh trên lãnh thổ Việt Nam do Viện Vật lý địa cầu - Viện Hàn lâm Khoa học và

Công nghệ Việt Nam cung cấp.

1.5.4 Nguồn gốc số liệu gió (Chương 5)

Số liệu gió trên lãnh thổ Việt Nam do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường cung cấp.

1.5.5 Nguồn gốc số liệu động đất (Chương 6)

Số liệu về động đất trên lãnh thổ Việt Nam do Viện Vật lý địa cầu - Viện Hàn lâm Khoa học và Công nghệ Việt Nam cung cấp.

2 SỐ LIỆU KHÍ HẬU DÙNG TRONG XÂY DỰNG

2.1 Đặc điểm khí hậu Việt Nam

2.1.1 Mùa khí hậu

Việt Nam thuộc vùng khí hậu nhiệt đới ẩm, gió mùa. Lãnh thổ Việt Nam được chia làm 2 miền Bắc và Nam với khí hậu khác biệt:

a) Miền Bắc (từ 16 độ vĩ bắc, ngang với đèo Hải Vân, trở ra phía bắc): Có mùa đông lạnh. Vùng đồng bằng tháng lạnh có nhiệt độ trung bình từ 10 ºC đến 15 ºC.

b) Miền Nam (từ 16 độ vĩ bắc, ngang với đèo Hải Vân, trở vào phía nam): Không có mùa đông lạnh. Vùng đồng bằng quanh năm nóng và chia ra 2 mùa rõ rệt là mùa mưa và mùa khô. Mùa mưa từ tháng 5 tới tháng 10, mùa khô từ tháng 11 tới tháng 4.

2.1.2 Nắng, nhiệt độ không khí, bức xạ mặt trời

a) Nắng: Trên toàn lãnh thổ, thời gian nắng dài. Số giờ nắng trung bình trong một năm: Miền Bắc nhỏ hơn 2 000 h, miền Nam lớn hơn 2 000 h.

b) Nhiệt độ không khí: Miền Bắc có nhiệt độ trung bình hàng năm phổ biến dưới 24 ºC; miền Nam có nhiệt độ trung bình hàng năm phổ biến từ 24 ºC đến 28 ºC.

c) Bức xạ mặt trời: Lượng bức xạ dồi dào. Tổng xạ trung bình hàng năm tại miền Bắc lớn hơn 586 kJ/cm²; tại miền Nam nhỏ hơn 586 kJ/c m².

2.1.3 Độ ẩm của không khí và các mùa thời tiết

Trên toàn lãnh thổ, độ ẩm tương đối của không khí quanh năm cao: từ 76 % đến 88 %. Tại một số nơi, trong khoảng thời gian nhất định có thể có sự thay đổi lớn về độ ẩm không khí do ảnh hưởng của một số hiện tượng thời tiết đặc biệt.

a) Thời kỳ mưa phùn, lạnh ẩm: Ở miền Bắc, vào thời kỳ gió mùa mùa đông (gió mùa Đông Bắc) thường có mưa phùn ẩm ướt, độ ẩm tương đối của không khí cao, có lúc bão hòa. Tuy nhiên, có một số thời điểm có gió mùa đông bắc kèm thời tiết hanh khô với độ ẩm thấp xảy ra trong một vài ngày đến vài tuần.

b) Thời tiết nồm ẩm: Tại vùng phía đông miền Bắc và ven biển miền Trung, vào khoảng thời gian cuối mùa đông, đầu mùa xuân (từ tháng 2 đến tháng 4) thường có thời tiết nồm ẩm, không khí có nhiệt độ t ừ 20 ºC đến 25 ºC và độ ẩm tương đối rất lớn, trên 95 %, có lúc bão hòa.

c) Thời tiết khô nóng: Tại các vùng trũng khuất phía đông dãy núi Trường Sơn và các thung lũng vùng Tây Bắc về mùa hè có gió khô nóng thổi theo hướng tây, tây bắc, tây nam với thời gian hoạt động từ 10 ngày đến 30 ngày trong năm. Thời tiết trở nên khô nóng, nhiệt độ trên 35 ºC và độ ẩm tương đối dưới 55 %.

2.1.4 Mưa, tuyết

Trên toàn lãnh thổ, lượng mưa và thời gian mưa hàng năm tương đối lớn, trung bình t ừ 1 100 mm đến 4 800 mm và từ 100 ngày đến 223 ngày. Mưa phân bố không đều và tập trung vào các tháng mưa. Nhiều trận mưa có cường độ lớn, nhiều đợt mưa liên tục, kéo dài, gây lũ lụt.

Trên toàn lãnh thổ không có tuyết trừ một đôi lần trong năm và ở một vài ngọn núi cao phía Bắc.

2.1.5 Phân vùng khí hậu xây dựng

2.1.5.1 Phân vùng khí hậu xây dựng

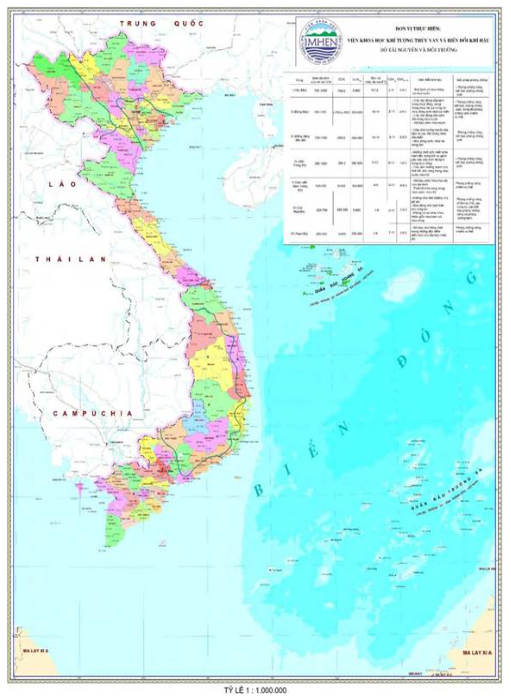

Lãnh thổ Việt Nam được phân chia thành 7 vùng khí hậu xây dựng (Hình 2.1):

(1) Vùng Tây Bắc (vùng I);

(2) Vùng trung du - miền núi Việt Bắc và Đông Bắc (vùng II);

(3) Vùng đồng bằng Bắc Bộ (vùng III);

(4) Vùng Bắc Trung Bộ (vùng IV);

(5) Vùng Nam Trung Bộ (vùng V);

(6) Vùng Tây Nguyên (vùng VI);

(7) Vùng Nam Bộ (Vùng VII).

2.1.5.2 Đặc điểm của các vùng khí hậu xây dựng Việt Nam

a) Vùng I - Vùng Tây Bắc: Được tách bởi dãy núi Hoàng Liên Sơn với đường ranh giới nằm ở sườn đông dọc theo đường đẳng trị chỉ số cán cân nhiệt CCN_1,I= -350 cal/phút (gọi tắt là đường đẳng trị CCN_1,I). Dãy núi này cũng là ranh giới phân chia ảnh hưởng của thời tiết “khô lạnh” và thời tiết “nồm ẩm” của thời kỳ mùa xuân giữa 2 vùng núi của Bắc Bộ. Do ảnh hưởng khác nhau của 2 hiện tượng này đã dẫn đến sự khác nhau về mức độ nóng, lạnh trong một thời kỳ dài của nửa đầu năm. Đây là các yếu tố tác động nhất định đến các giải pháp kiến trúc. Tuy nhiên, do độ cao trung bình khá lớn nên đặc điểm khí hậu cơ bản của vùng này vẫn là vùng có mùa đông lạnh với giải pháp chống lạnh chiếm ưu thế. Đây là vùng tồn tại đồng thời cả 3 vành đai khí hậu theo độ cao. Khí hậu của vùng núi Tây Bắc được giới hạn về phía nam bởi vùng núi thuộc phía Tây tỉnh Hòa Bình, do tác động trực tiếp của không khí cực đới sau khi qua Đồng bằng Bắc Bộ trên phần lớn tỉnh Hòa Bình, đã mang vào đây những đặc điểm cơ bản của khí hậu vùng phía đông và vùng đồng bằng Bắc Bộ với sự tồn tại của mùa “nồm ẩm” và nhiệt độ thấp trong mùa đông.

b) Vùng II - Vùng trung du - miền núi Việt Bắc và Đông Bắc: Đây là vùng thuộc phía Đông Hoàng Liên Sơn, được tách bởi đường đẳng trị CCN1,I= -350 cal/phút kết hợp với đường đẳng trị CCNVII= 600 cal/phút. Đây là vùng có mùa đông lạnh nhất so với cả nước, mặc dù thực tế vẫn có nhiệt độ rất thấp trên các vùng núi cao của Tây Bắc song trên cùng độ cao thì nhiệt độ ở vùng này cao hơn đáng kể. Trên cùng một đai cao, biện pháp chống lạnh ở Đông Bắc là quan trọng nhất. Là vùng núi nên khí hậu phân hóa mạnh mẽ theo độ cao địa hình, trong vùng tồn tại cả 3 vành đai khí hậu.

c) Vùng III - Vùng Đồng bằng Bắc Bộ: Đây là vùng có mức độ lạnh về mùa đông kém hơn so với vùng Đông Bắc nhưng cao hơn so với vùng Tây Bắc và Bắc Trung Bộ. Nó được giới hạn bởi các đường đẳng trị CCN_1,I = -350 cal/phút và ∆CCNnăm = 1 000 cal/phút về phía bắc và tây. Nó được tách khỏi Bắc Trung Bộ bởi ảnh hưởng của thời tiết khô nóng do ảnh hưởng của gió tây khô nóng (gió Lào), được phân định bằng chỉ số nhiệt ẩm tương đương CSA_IV-VII lớn hơn 2 và CSA_VII lớn hơn 2, số ngày “khô nóng” cả năm nhỏ hơn 10. Đây là vùng có mùa hè nóng và ẩm nhưng hầu như không có ảnh hưởng của gió tây khô nóng. Trong toàn vùng, khí hậu khá đồng nhất, chịu ảnh hưởng mạnh của bão và các đặc trưng khác của biển.

d) Vùng IV - Vùng Bắc Trung Bộ: Được giới hạn về phía Nam bởi đường ranh giới miền, đặc trưng bởi sự giảm yếu dần của mức độ lạnh về mùa đông, chịu ảnh hưởng mạnh của thời tiết khô nóng trong thời kỳ xuân-hè. Đây là vùng có sự khác biệt đáng kể về mùa mưa - ẩm so với vùng Đồng bằng Bắc Bộ, CSAIV-VII nhỏ hơn 2 và CSAVII nhỏ hơn 2. Địa hình không đồng nhất, tồn tại cả ảnh hưởng của độ cao địa hình, chủ yếu là vành đai khí hậu núi thấp và một phần không lớn thuộc vành đai khí hậu núi giữa. Hầu hết phần này nằm ở phần đông của dãy Trường Sơn, đón gió mùa đông bắc và gió biển, song cũng có một số khu vực thung lũng và núi thấp nằm khuất sau các khối núi cao hơn ở phía Đông nên có một số đặc điểm của khí hậu phía tây như khu vực cực tây của Thanh Hóa, Nghệ An, Quảng Trị, Thừa Thiên Huế. Khu vực Bắc Trung Bộ là khu vực chịu tác động lớn bởi hiện tượng gió tây khô nóng từ tháng 4 đến tháng 9 hàng năm, gây ra điều kiện thời tiết khắc nghiệt khô và nóng. Trong thời kỳ hoạt động của gió tây khô nóng, độ ẩm thấp nhất có thể xuống đến 30 % và nhiệt độ cao nhất có thể lên tới 43 ºC. Ngược lại, trong các tháng cuối năm (từ tháng 10 đến tháng 12), do ảnh hưởng của gió mùa đông bắc và nhiễu động trên biển, khu vực này thường xuất hiện mưa lớn dồn dập.

e) Vùng V - Vùng Nam Trung Bộ: Được tách khỏi đồng bằng Nam Bộ chủ yếu do tác động của thời tiết khô nóng, trên cơ sở các chỉ tiêu về ẩm (CSA > 2) và số ngày có thời tiết khô nóng (NKN > 10). Khí hậu ở vùng này không thật sự đồng nhất, có sự phân hóa theo độ cao. Phần lớn các khu vực núi thuộc vành đai khí hậu núi thấp, một phần nhỏ thuộc vành đai núi giữa và toàn bộ chúng đều nằm ở mặt phía đông. Ranh giới phía tây được phân chủ yếu dựa vào đường CCN_1,0= 0 cal/phút và phần phía nam là đường phân giới mức độ ảnh hưởng của gió tây khô nóng (số ngày khô nóng do gió Lào gây ra lớn hơn 10 ngày). Là khu vực phân giới sự khác biệt của mùa mưa, mức độ ẩm do hệ quả khác nhau của gió mùa Tây Nam. Đường ranh giới này nằm ở khoảng giữa 2 tỉnh Ninh Thuận và Bình Thuận, gần như tách hẳn Bình Thuận sang vùng khí hậu Nam Bộ.

f) Vùng VI - Vùng Tây Nguyên: Được tách bởi đường đẳng trị ∆CCN_năm = 700 cal/phút, CCN_1,I = 0. Không khí cực đới về mùa đông nhưng vẫn tồn tại mùa đông khá lạnh trên nhiều khu vực (CCN_I < 0 cal/phút, CCN_1,I < 0 cal/phút) do ảnh hưởng của độ cao địa hình. Trên Tây Nguyên không có sự khác nhau đáng kể về mức độ lạnh trong mùa đông nhưng sự khác nhau giữa mùa lạnh và mùa nóng rất ít, tức là chỉ có một mùa nhiệt hàng năm. Là vùng núi, Tây Nguyên cũng tồn tại cả 3 vành đai khí hậu với những cao nguyên rộng có khí hậu khá đồng nhất theo đặc tính của các đai cao tương ứng. Do sườn tây nên Tây Nguyên không có ảnh hưởng của “gió Lào” gây ra thời tiết khô nóng.

g) Vùng VII - Vùng Nam Bộ: Được tách khỏi 2 vùng trên bởi đường ranh giới phía nam của vùng khí hậu Tây Nguyên và ven biển Nam Trung Bộ. Đây là vùng có khí hậu khá đồng nhất, mang những đặc điểm điển hình của khí hậu nhiệt đới gió mùa. Chống nóng là đối tượng trọng yếu nhất trong các giải pháp phòng tránh đối với công trình xây dựng.

Riêng đối với vùng biển, ghép các đảo vào các vùng khí hậu đã được phân chia trên đất liền có điều kiện khí hậu gần tương tự.

Các đảo nằm ở bắc vĩ độ 20,83oN ghép vào vùng khí hậu Đông Bắc

Các đảo nằm giữa vùng vĩ độ trên và vĩ độ 16,83°N ghép vào vùng khí hậu Đồng bằng Bắc Bộ hoặc Bắc Trung Bộ.

Các đảo nằm ở phía nam vĩ độ 16,83°N ghép vào vùng khí hậu đồng bằng Nam Bộ.

2.2 Sử dụng số liệu Chương 2

2.2.1 Chương 2 cung cấp số liệu đo tại các trạm khí tượng. Khi sử dụng, cần lấy số liệu của các trạm khí tượng gần địa điểm xây dựng nhất (Hình 2.2). Ngoài ra, cần tham khảo thêm các số liệu khí hậu thực tế tại nơi xây dựng, đặc biệt trong các trường hợp sau:

a) Địa điểm xây dựng nằm ở cao độ khác nhiều so với cao độ của trạm khí tượng;

b) Địa điểm xây dựng nằm ở địa hình có yếu tố ảnh hưởng tới số liệu khí hậu như: Núi, đồi, cao nguyên, thung lũng, sông, suối, hồ lớn, biển.

Nếu số liệu thực tế nằm ngoài các giá trị được cung cấp tại quy chuẩn này hoặc các số liệu nằm ngoại phạm vi của quy chuẩn thì cần liên hệ với cơ quan chuyên môn nhà nước có thẩm quyền để có số liệu chính thức.

Khi cần thiết, các số liệu này có thể được khảo sát và nghiên cứu riêng theo các tiêu chuẩn áp dụng cho dự án hoặc các yêu cầu khác (nếu có).

2.2.2 Khi thiết kế công trình chịu tải trọng gió (kể cả lập biện pháp thi công), không áp dụng các số liệu về gió ở chương này mà phải sử dụng các số liệu được cung cấp tại Chương 5.

BẢN ĐỒ PHÂN VÙNG KHÍ HẬU XÂY DỰNG

CHÚ THÍCH: Đây là phiên bản thu nhỏ của bản đồ tỷ lệ 1:1.000.000 do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường lập và cung cấp.

Hình 2.1 - Bản đồ phân vùng khí hậu xây dựng

MẠNG LƯỚI TRẠM KHÍ TƯỢNG VIỆT NAM

CHÚ THÍCH: Đây là phiên bản thu nhỏ của bản đồ tỷ lệ 1:1.000.000 do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường lập và cung cấp.

Hình 2.2 - Bản đồ phân bố mạng lưới trạm khí tượng trên quy mô cả nước

3 SỐ LIỆU THỜI TIẾT VÀ HIỆN TƯỢNG TỰ NHIÊN BẤT LỢI

3.1 Bão

Bão là một xoáy thuận nhiệt đới có sức gió mạnh nhất từ cấp 8 trở lên và có thể có gió giật. Bão có sức gió mạnh nhất từ cấp 10 đến cấp 11 gọi là bão mạnh, từ cấp 12 đến cấp 15 gọi là bão rất mạnh, từ cấp 16 trở lên gọi là siêu bão.

Bão là hiện tượng thời tiết đặc biệt nguy hiểm, gây gió mạnh làm tốc mái, có thể đổ nhà cửa, kèm theo mưa lớn gây lũ lụt nghiêm trọng. Bảng B.2 quy định cấp gió và mức độ nguy hại của bão.

Ở Việt Nam, mùa bão hàng năm vào từ tháng 6 đến tháng 11, tần suất bão giảm dần từ Bắc vào Nam. Thời gian thường xảy ra như sau (Bảng B.1):

- Từ tháng 6 đến tháng 9, bão đổ bộ nhiều vào vùng biển Quảng Ninh - Thanh Hoá;

- Từ tháng 7 đến tháng 10, bão đổ bộ nhiều vào vùng biển Nghệ An - Quảng Bình;

- Từ tháng 8 đến tháng 11, bão đổ bộ nhiều vào vùng biển Quảng Trị - Phú Yên;

- Từ tháng 10 đến tháng 12, bão đổ bộ nhiều vào vùng biển Khánh Hòa - Cà Mau.

Thống kê các cơn bão và đổ bộ vào các vùng bờ biển Việt Nam (1961 - 2017) xem Bảng B.3.

3.2 Lốc

Lốc là luồng gió xoáy có sức gió mạnh tương đương với sức gió của bão nhưng được hình thành và tan trong thời gian ngắn, phạm vi hoạt động hẹp từ hàng trăm m² đến vài chục km².

Lốc là hiện tượng thời tiết nguy hiểm, gây gió xoáy bốc lên cao, làm tốc mái, đổ nhà cửa, nhất là các nhà đơn sơ.

Theo số liệu cung cấp bởi Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và môi trường (Bảng B.4): Ở miền Bắc lốc thường hay xảy ra vào các giai đoạn chuyển tiếp từ đông - xuân sang hè (tháng 4, tháng 5), mỗi khi xuất hiện đợt không khí lạnh. Do hiện tượng biến đổi khí hậu, lốc xảy ra cả ở miền Trung và miền Nam.

3.3 Lũ lụt

3.3.1 Lũ lụt xảy ra vào mùa mưa, khi các trận mưa lớn đổ nước mạnh vào sông, suối làm vỡ đê hoặc tràn bờ gây ra ngập lụt nhà cửa, mặt bằng xây dựng trên một diện rộng.

3.3.2 Mùa lũ là khoảng thời gian liên tục trong một năm, thường xuất hiện lũ trong các khoảng thời gian sau:

- Trên các sông thuộc Bắc Bộ, từ ngày 15 tháng 6 đến ngày 31 tháng 10;

- Trên các sông từ tỉnh Thanh Hóa đến tỉnh Hà Tĩnh, từ ngày 01 tháng 7 đến ngày 30 tháng 11;

- Trên các sông từ tỉnh Quảng Bình đến tỉnh Ninh Thuận, từ ngày 01 tháng 9 đến ngày 15 tháng 12;

- Trên các sông thuộc tỉnh Bình Thuận, các tỉnh thuộc Nam Bộ và Tây Nguyên, từ ngày 15 tháng 6 đến ngày 30 tháng 11.

Các trận lũ lịch sử (1945 - 2007) được Viện Khoa học Khí tượng thủy văn và Biến đổi khí hậu - Bộ Tài nguyên và Môi trường thống kê trong Bảng B.5.

3.4 Lũ quét

3.4.1 Lũ quét là hiện tượng thuỷ văn đặc biệt nguy hiểm. Trong một số trường hợp nó có sức tàn phá khủng khiếp và trở thành thảm hoạ tự nhiên. Lũ quét thường xảy ra ở vùng núi, nơi có địa hình đồi núi cao xen kẽ với thung lũng và sông suối thấp, độ ổn định của lớp đất trên bề mặt lưu vực yếu do quá trình phong hóa mạnh, lớp phủ thực vật bị tàn phá.

3.4.2 Các trận lũ quét trong các năm (1958 - 2017) được Viện Khoa học Khí tượng thủy văn và Biến đổi khí hậu - Bộ Tài nguyên và Môi trường thống kê trên Bảng B.6.

3.4.3 Các địa phương hay xảy ra lũ quét là: Bắc Kạn, Bình Định, Bình Thuận, Cao Bằng, Đắk Lắk, Hà Giang, Lai Châu, Lạng Sơn, Lào Cai, Khánh Hòa, Phú Thọ, Quảng Bình, Quảng Nam, Quảng Ngãi, Quảng Ninh, Quảng Trị, Sơn La, Thái Nguyên, Tuyên Quang, Thừa Thiên Huế, Yên Bái.

3.5 Dông sét

3.5.1 Dông được xếp vào thời tiết nguy hiểm vì sét trong dông có thể gây chết người, cháy rừng, cháy nhà, làm hư hỏng đường dây truyền tải điện, thiết bị máy móc, nhất là các thiết bị điện tử, viễn thông. Dông sét ở Việt Nam xảy ra quanh năm, nhưng thường nhiều về mùa hè. Đặc biệt trên các vùng núi hay sông hồ trong những tháng nóng ẩm.

3.5.2 Số ngày có dông trung bình tháng và năm tại các trạm khí tượng được cho trong Bảng A.33. Bản đồ mật độ sét đánh trung bình năm trên lãnh thổ Việt Nam do Viện Vật lý địa cầu thiết lập được nêu ở Chương 4 của quy chuẩn này.

3.6 Động đất

3.6.1 Động đất mạnh có thể phá huỷ nhà cửa và các công trình, gây thiệt hại nghiêm trọng về người và tài sản.

3.6.2 Các chấn tâm động đất và đứt gãy sinh chấn lãnh thổ Việt Nam thể hiện trên bản đồ Hình 3.3.

3.7 Thuỷ văn biển

3.7.1 Các hiện tượng thuỷ văn biển có thể gây bất lợi cho nhà cửa và công trình xây dựng vùng biển Việt Nam là chế độ thuỷ triều, nước dâng do bão, chiều cao sóng khi bão.

3.7.2 Bản đồ thuỷ triều ở biển Đông, bản đồ phân bố độ cao nước dâng do bão với tần suất đảm bảo 5 % thể hiện trên Hình 3.1 và Hình 3.2. Độ cao sóng trung bình tương ứng với các cấp gió tham khảo ở Bảng B.2.

3.8 Độ muối khí quyển

3.8.1 Muối trong khí quyển vùng ven biển, biển và hải đảo, kết hợp với độ ẩm cao gây ăn mòn mạnh các kết cấu thép, kết cấu kim loại, kết cấu bê tông cốt thép, kết cấu bê tông ứng suất trước ở Việt Nam.

3.8.2 Bản đồ phân vùng độ muối khí quyển cho trong Hình 3.4. Phân bố độ muối khí quyển cho các phần lãnh thổ Việt Nam như sau:

- Miền Bắc và miền Trung (từ 16 độ vĩ bắc trở ra):

[Cl^-] = 0,9854 X^-0,17 , sai số ± 16 % (3.1)

- Miền Trung và miền Nam (từ 16 độ vĩ bắc trở vào):

[Cl^-] = 3,9156 X^-0,22 , sai số ± 23 % (3.2)

trong đó:

 [Cl^-] - độ muối khí quyển, mgCl^-/m² ngày;

X - Khoảng cách từ biển vào bờ, km.

3.9 Sử dụng số liệu Chương 3

Việc sử dụng các số liệu này phụ thuộc vào các tiêu chuẩn áp dụng cho dự án theo từng giai đoạn thiết kế và xây dựng công trình.

Khi cần thiết, các số liệu thời tiết và hiện tượng tự nhiên bất lợi cần được cung cấp bởi các cơ quan chuyên môn nhà nước có thẩm quyền hoặc cần được nghiên cứu, khảo sát căn cứ theo các tiêu chuẩn và nhiệm vụ thiết kế hoặc các yêu cầu khác (nếu có).

BẢN ĐỒ THUỶ TRIỀU BIỂN ĐÔNG

CHÚ THÍCH: Đây là phiên bản thu nhỏ của bản đồ tỷ lệ 1:1.000.000 do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường lập và cung cấp.

Hình 3.1 - Bản đồ thuỷ triều ở Biển Đông

BẢN ĐỒ NƯỚC DÂNG DO BÃO LỚN NHẤT

CHÚ THÍCH: Đây là phiên bản thu nhỏ của bản đồ tỷ lệ 1:1.000.000, do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường lập và cung cấp.

Hình 3.2 - Bản đồ phân bố độ cao nước dâng do bão với tần suất đảm bảo 5 %

CHÚ THÍCH: Đây là phiên bản thu nhỏ của bản đồ tỷ lệ 1:1.000.000, do Viện Vật lý địa cầu - Viện Hàn lâm Khoa học và Công nghệ Việt Nam lập và cung cấp.

Hình 3.3 - Bản đồ chấn tâm động đất và đứt gãy sinh chấn lãnh thổ Việt Nam

BẢN ĐỒ PHÂN VÙNG ĐỘ MUỐI KHÍ QUYỂN

CHÚ THÍCH: Đây là phiên bản thu nhỏ của bản đồ tỷ lệ 1:1.000.000, do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường lập và cung cấp.

Hình 3.4 - Bản đồ phân vùng độ muối khí quyển

4 SỐ LIỆU MẬT ĐỘ SÉT ĐÁNH

4.1 Đặc điểm số liệu mật độ sét đánh

4.1.1 Số liệu mật độ sét đánh trên lãnh thổ Việt Nam được cấp dưới dạng bản đồ (Hình 4.1) và theo địa danh hành chính tới quận, huyện hoặc tương đương (Bảng 4.1).

4.1.2 Bản đồ phân vùng mật độ sét trung bình năm (số lần/km²/năm) trên lãnh thổ Việt Nam (Hình 4.1) được phân thành các vùng với các đường đồng mức như sau: Nhỏ hơn 1,4; từ 1,4 đến 3,4; từ 3,4 đến 5,7; từ 5,7 đến 8,2; từ 8,2 đến 10,9; từ 10,9 đến 13,7 và lớn hơn 13,7.

4.1.3 Số liệu mật độ sét đánh theo địa danh hành chính được thiết lập dựa trên bản đồ mật độ sét đánh trung bình năm của Việt Nam theo nguyên tắc sau:

a) Đối với các địa danh nằm gọn trong một vùng có cùng mật độ sét đánh trên bản đồ thì lấy theo mật độ sét đánh của vùng bản đồ đó.

b) Đối với huyện có đường đồng mức cắt qua, mật độ sét đánh lấy theo giá trị đường đồng mức lân cận cao nhất mà các vùng trong huyện có thể bị ảnh hưởng.

4.2 Sử dụng số liệu mật độ sét đánh trong thiết kế

4.2.1 Khi thiết kế phòng chống sét cho công trình phải căn cứ vào mật độ sét đánh tại địa điểm xây dựng công trình theo số liệu của quy chuẩn này.

Ngoài ra, phải dựa trên các yếu tố khác bao gồm yêu cầu chống sét của công trình, đặc điểm của công trình (loại kết cấu, chiều cao công trình, công năng sử dụng), dạng địa hình nơi xây dựng công trình, khoảng cách ly tới cây xanh hoặc các công trình khác.

4.2.2 Mật độ sét đánh ở các hải đảo được lấy từ 2,5 lần/km²/năm đến 7,0 lần/km²/năm.

BẢN ĐỒ PHÂN VÙNG DÔNG SÉT LÃNH THỔ VIỆT NAM

Tỷ lệ 1:1.000.000

CHÚ THÍCH: Đây là phiên bản thu nhỏ của bản đồ tỷ lệ 1:1.000.000, do Viện Vật lý địa cầu - Viện Hàn lâm Khoa học và Công nghệ Việt Nam và cung cấp.

Hình 4.1 - Bản đồ mật độ sét đánh trung bình năm lãnh thổ Việt Nam

Bảng 4.1 - Mật độ sét đánh theo địa danh hành chính lãnh thổ Việt Nam

5 SỐ LIỆU GIÓ DÙNG TRONG THIẾT KẾ

5.1 Phạm vi áp dụng

Số liệu gió ở chương này do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và môi trường lập, gồm áp lực gió và vận tốc gió, được cấp dưới dạng bản đồ phân vùng áp lực gió và phân vùng theo địa danh hành chính. Các số liệu gió này được dùng trong thiết kế xây dựng công trình và thiết kế biện pháp thi công xây dựng công trình chịu tải trọng gió.

5.2 Số liệu áp lực gió (W₀)

5.2.1 Bản đồ phân vùng áp lực gió trên lãnh thổ Việt Nam (Hình 5.1) được thiết lập trên cơ sở vận tốc gió được lấy trung bình trong khoảng thời gian 3 s, chu kỳ lặp 20 năm (bị vượt trung bình một lần trong khoảng thời gian 20 năm), ở độ cao 10 m so với mặt đất, tương ứng với địa hình dạng B.

CHÚ THÍCH 1: Bản đồ Hình 5.1 do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường cung cấp.

CHÚ THÍCH 2: Địa hình dạng B là địa hình tương đối trống trải, có một số vật cản thưa thớt cao không quá 10 m như: vùng ngoại ô ít nhà, thị trấn, làng mạc, rừng thưa hoặc rừng non, vùng trồng cây thưa, v.v.

5.2.2 Trên bản đồ Hình 5.1, áp lực gió được chia ra thành các vùng I, II, III, IV và V, phân biệt bởi các đường đẳng trị. Vùng I tương ứng với W₀ = 65 (daN/m²), vùng II tương ứng với W₀ = 95 (daN/m²), vùng III tương ứng với W₀ = 125 (daN/m²), vùng IV tương ứng với W₀ = 155 (daN/m²) và vùng V tương ứng với W₀ = 185 (daN/m²).

CHÚ THÍCH: Tất cả các vùng đều chịu ảnh hưởng của bão; 1 daN/m² = 10 N/m².

5.2.3 Phân vùng áp lực gió theo địa danh hành chính tới quận, huyện hoặc tương đương được lập thành bảng (Bảng 5.1, cột 3).

CHÚ THÍCH: Bảng phân vùng áp lực gió theo địa danh hành chính này do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu cung cấp dựa vào Bản đồ phân vùng áp lực gió tỷ lệ 1:1.000.000.

5.2.4 Sử dụng số liệu áp lực gió W₀

a) Áp lực gió ở địa điểm xây dựng được xác định bằng một trong hai cách: dùng Bảng phân vùng áp lực gió theo địa danh hành chính (Bảng 5.1, cột 3) hoặc khi cần chính xác hơn theo Bản đồ phân vùng áp lực gió (Hình 5.1).

CHÚ THÍCH: Bản đồ Hình 5.1 là phiên bản thu nhỏ, khi cần tra cứu, dùng bản đồ lớn với tỷ lệ 1:1.000.000 được lưu trữ tại Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường.

b) Trường hợp số liệu được cung cấp bởi các cơ quan chuyên môn nhà nước có thẩm quyền là áp lực gió W₀ (3 s, 20 năm) thì sử dụng số liệu áp lực gió này.

c) Trường hợp số liệu được cung cấp bởi các cơ quan chuyên môn nhà nước có thẩm quyền là vận

tốc gió V0 thì giá trị áp lực gió W0 tương ứng được xác định theo công thức sau:

W₀ = 0,0613 xV₀² (5.1)

trong đó:

W₀ (daN/m²) là áp lực gió tương ứng với vận tốc gió V₀;

V₀ (m/s) là vận tốc gió được lấy trung bình trong khoảng thời gian 3 s, chu kỳ lặp 20 năm (bị vượt trung bình một lần trong khoảng thời gian 20 năm), ở độ cao 10 m so với mốc chuẩn, tương ứng với địa hình dạng B.

5.3 Số liệu vận tốc gió 3 s, chu kỳ lặp 50 năm

5.3.1 Phân vùng vận tốc gió 3 s, chu kỳ lặp 50 năm theo địa danh hành chính được lập thành bảng (Bảng 5.1, cột 4). Các số liệu này dùng để tính toán thiết kế công trình ở Việt Nam khi sử dụng tiêu chuẩn thiết kế với số liệu đầu vào là vận tốc gió 3 s, chu kỳ lặp 50 năm, ở độ cao 10 m, địa hình dạng B hoặc tương đương.

CHÚ THÍCH: Vận tốc gió 3 s, chu kỳ lặp 50 năm (T = 50 năm) là vận tốc gió được lấy trung bình trong khoảng thời gian 3 s, chu kỳ lặp 50 năm, ở độ cao 10 m so với mốc chuẩn, tương ứng với địa hình dạng B.

5.3.2 Khi sử dụng các tiêu chuẩn thiết kế với số liệu đầu vào là vận tốc gió 3 s, chu kỳ lặp T khác 50 năm, vận tốc gió xác định theo công thức sau:

V_3s,T = K_s,T x V_3s,50 (5.2)

trong đó:

V_3s,T là vận tốc gió 3 s, chu kỳ lặp T (năm);

V_3s,50 là vận tốc gió 3 s, chu kỳ lặp 50 năm;

K_s,T là hệ số chuyển đổi từ vận tốc gió 3 s, chu kỳ lặp 50 năm sang vận tốc gió 3 s, chu kỳ lặp T (năm), lấy theo Bảng 5.2.

5.4 Số liệu vận tốc gió, áp lực gió 10 phút, chu kỳ lặp 50 năm

5.4.1 Phân vùng vận tốc gió 10 phút, chu kỳ lặp 50 năm theo địa danh hành chính được lập thành bảng (Bảng 5.1, cột 5). Các số liệu này dùng để tính toán thiết kế công trình ở Việt Nam khi sử dụng tiêu chuẩn thiết kế với số liệu đầu vào là vận tốc gió 10 phút, chu kỳ lặp 50 năm, ở độ cao 10 m, địa hình dạng B hoặc tương đương.

CHÚ THÍCH: Vận tốc gió 10 phút, chu kỳ lặp 50 năm (T = 50 năm) là vận tốc gió được lấy trung bình trong khoảng thời gian 10 phút, chu kỳ lặp 50 năm, ở độ cao 10 m so với mốc chuẩn, tương ứng với địa hình dạng B.

5.4.2 Khi sử dụng các tiêu chuẩn thiết kế với số liệu đầu vào là vận tốc gió 10 phút, chu kỳ lặp T khác 50 năm, vận tốc gió xác định theo công thức sau:

V_10m,T = K_m,T x V_10m,50 (5.3)

trong đó:

V_10m,T là vận tốc gió 10 phút, chu kỳ lặp T (năm);

V_10m,50 là vận tốc gió 10 phút, chu kỳ lặp 50 năm;

K_m,T là hệ số chuyển đổi từ vận tốc gió 10 phút, chu kỳ lặp 50 năm sang vận tốc gió 10 phút, chu kỳ lặp T (năm), lấy theo Bảng 5.3.

5.4.3 Khi tính toán thiết kế công trình ở Việt Nam, sử dụng tiêu chuẩn với số liệu đầu vào là áp lực gió 10 phút, chu kỳ lặp T bằng 50 năm hoặc khác 50 năm, thì sử dụng công thức sau:

 (5.4)

trong đó:

W_10m,T (daN/m²) là áp lực gió 10 phút, T năm;

V_10m,T (m/s) là vận tốc gió 10 phút, T năm, xác định theo công thức (5.3).

5.5 Số liệu gió theo các nghiên cứu riêng

Khi thiết kế những công trình đặc biệt, nhạy cảm với tải trọng gió (như: nhà máy điện hạt nhân, cầu dây văng nhịp lớn, cầu dài (nằm trên nhiều địa danh hành chính) v.v.) hoặc các công trình xây dựng ở vùng có địa hình phức tạp (như: núi cao, hẻm núi, giữa hai dãy núi song song, các cửa đèo, cửa sông lớn v.v.) phải sử dụng các số liệu gió theo các nghiên cứu riêng do các cơ quan chuyên môn nhà nước có thẩm quyền thực hiện và cung cấp.

BẢN ĐỒ PHÂN VÙNG ÁP LỰC GIÓ PHỤC VỤ XÂY DỰNG
(TƯƠNG ỨNG VỚI VẬN TỐC GIÓ 3 GIÂY, CHU KỲ LẶP 20 NĂM)

CHÚ THÍCH: Đây là phiên bản thu nhỏ của bản đồ tỷ lệ 1:1.000.000, do Viện Khoa học khí tượng thủy văn và biến đổi khí hậu - Bộ Tài nguyên và Môi trường lập và cung cấp.

Hình 5.1 - Bản đồ phân vùng áp lực gió trên lãnh thổ, lãnh hải Việt Nam

Bảng 5.1 - Phân vùng áp lực gió, vận tốc gió theo địa danh hành chính
