Thông tư 30/2009/TT-BTNMT về Quy trình xây dựng cơ sở dữ liệu Tài nguyên và Môi trường

THÔNG TƯ

Quy định về quy trình và định mức kinh tế - kỹ thuật xây dựng cơ sở dữ liệu Tài nguyên và Môi trường

Căn cứ Nghị định số 25/2008/NĐ-CP ngày 04 tháng 3 năm 2008 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Tài nguyên và Môi trường;

Căn cứ nghị đinh số 102/2008/NĐ-CP ngày 15 tháng 9 năm 2008 của Chính phủ về việc thu thập, quản lý, khai thác và sử dụng dữ liệu về tài nguyên và môi trường;

Căn cứ quyết định số 179/2004/QĐ-TTg ngày 06 tháng 10 năm 2004 của Thủ tướng Chính phủ về việc phê duyệt Chiến lược ứng dụng và phát triển công nghệ thông tin tài nguyên và môi trường đến năm 2015 và định hướng đến năm 2020;

Theo đề nghị của Cục trưởng Cục Công nghệ Thông tin, Vụ trưởng Vụ Kế hoạch và Vụ trưởng Vụ Pháp chế.

QUY ĐỊNH:

1. Quy trình xây dựng cơ sở dữ liệu tài nguyên và môi trường;

2. Định mức kinh tế- kỹ thuật xây dựng cơ sở dữ liệu tài nguyên và môi trường.



QUY TRÌNH

XÂY DỰNG CƠ SỞ DỮ LIỆU VÀ XÂY DỰNG ỨNG DỤNG PHẦN MỀM

TÀI NGUYÊN VÀ MÔI TRƯỜNG

(Ban hành kèm theo Thông tư số 30/2009/TT-BTNMT ngày 31 tháng 12 năm 2009 của Bộ trưởng Bộ Tài nguyên và Môi trường)

^{___________________}

Các chữ viết tắt và giải thích một số thuật ngữ tham khảo Định mức KT-KT xây dựng cơ sở dữ liệu tài nguyên và môi trường ban hành cùng với thông tư này.

1. Thu thập nội dung thông tin dữ liệu;

2. Phân tích nội dung dữ liệu;

3. Thiết kế mô hình cơ sở dữ liệu;

4. Xây dựng danh mục và nhập siêu dữ liệu;

5. Chuẩn hóa và chuyển đổi dữ liệu;

6. Nhập dữ liệu;

7. Biên tập dữ liệu;

8. Kiểm tra sản phẩm;

9. Giao nộp sản phẩm;

10. Bảo trì cơ sở dữ liệu.

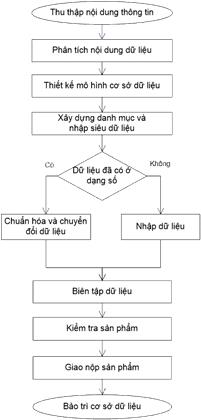

Sơ đồ quy trình xây dựng cơ sở dữ liệu tài nguyên và môi trường:

1. Thu thập nội dung thông tin dữ liệu

1.1. Mục đích:

Thu thập các thông tin về dữ liệu dự kiến đưa vào cơ sở dữ liệu bao gồm khối lượng, các thông tin mô tả cơ bản và tính chất của dữ liệu.

1.2. Các bước thực hiện:

a) Xác định đối tượng quản lý:

- Thuyết minh về tính cần thiết của đối tượng quản lý;

- Các mô tả tóm tắt về tính chất của đối tượng quản lý;

- Xác định thông tin về đặc thù theo lĩnh vực.

- Thông tin về mô hình quản lý cơ sở dữ liệu:

- Tập trung;

- Phân tán.

c) Xác định mức độ bảo mật của cơ sở dữ liệu:

- Thông tin về mức độ bảo mật chỉ xác định cho đối tượng quản lý chính, chủ yếu của cơ sở dữ liệu;

- Mức độ bảo mật của cơ sở dữ liệu được xác định theo 3 mức: không mật, mật, tối mật (dựa vào các căn cứ pháp lý).

d) Xác định các yêu cầu về độ chính xác của cơ sở dữ liệu:

- Chính xác tuyệt đối;

- Sai số theo quy định (tỷ lệ % sai số cho phép).

e) Xác định yếu tố ngôn ngữ trong cơ sở dữ liệu:

- Tiếng Việt;

- Tiếng Anh;

- Ngôn ngữ khác.

f) Dự kiến khối lượng dữ liệu đưa vào cơ sở dữ liệu:

Phần này thuyết minh khối lượng dữ liệu dự kiến đưa vào cơ sở dữ liệu bao gồm: Danh mục các lớp dữ liệu đã có ở dạng số, dữ liệu chưa có ở dạng số, số lượng các trường thông tin dự kiến, tính chất dữ liệu là không gian, phi không gian.

1.3. Sản phẩm:

Báo cáo xác định nội dung thông tin đưa vào cơ sở dữ liệu (theo mẫu M1.1).

2. Phân tích nội dung dữ liệu

2.1. Mục đích:

- Mô tả chi tiết các thông tin về đối tượng quản lý;

- Xác định, giải thích chi tiết mối quan hệ giữa các thông tin mô tả của một đối tượng quản lý và nhiều đối tượng quản lý với nhau.

2.2. Các bước thực hiện:

a) Xác định các đối tượng quản lý.

b) Xác định các thông tin mô tả cho từng đối tượng quản lý.

c) Xác định các rằng buộc của các đối tượng quản lý.

2.3. Sản phẩm:

- Danh mục các đối tượng quản lý và thông tin mô tả (theo mẫu M2.1);

- Danh mục các rằng buộc của các đối tượng quản lý (theo mẫu M2.2).

3. Thiết kế mô hình cơ sở dữ liệu

3.1. Mục đích:

Xây dựng lược đồ cơ sở dữ liệu dựa trên kết quả phân tích.

3.2. Các bước thực hiện:

a) Thiết kế lược đồ cơ sở dữ liệu theo kết quả phân tích;

b) Nhập dữ liệu mẫu để kiểm tra mô hình cơ sở dữ liệu.

3.3. Sản phẩm:

- Mô hình dữ liệu dưới dạng XML;

- Báo cáo thuyết minh mô hình dữ liệu (theo mẫu M3.1);

- Báo cáo kết quả kiểm tra mô hình dữ liệu trên dữ liệu mẫu (theo mẫu M3.2).

4. Xây dựng danh mục dữ liệu và nhập siêu dữ liệu

4.1. Mục đích:

Xây dựng danh mục dữ liệu, xây dựng siêu dữ liệu.

4.2. Các bước thực hiện:

a) Xây dựng danh mục dữ liệu phục vụ cho quản lý và khai thác;

b) Nhập siêu dữ liệu từ kết quả thu thập nội dung thông tin theo chuẩn siêu dữ liệu (ISO 19115).

4.3. Sản phẩm:

- Báo cáo danh mục dữ liệu (theo mẫu M4.1);

- Cơ sở dữ liệu siêu dữ liệu .

5. Chuẩn hóa và chuyển đổi dữ liệu

5.1. Mục đích:

- Chuẩn hóa dữ liệu không gian và phi không gian theo mô hình thiết kế cơ sở dữ liệu;

- Chuyển đổi dữ liệu sau khi đã được chuẩn hóa vào cơ sở dữ liệu.

5.2. Các bước thực hiện:

a) Đối với dữ liệu không gian:

- Chuyển đổi dữ liệu không gian về hệ tọa độ thống nhất theo yêu cầu thiết kế kỹ thuật (nếu cần);

- Chuẩn hóa phông chữ các đối tượng text trên dữ liệu theo TCVN 6909 (nếu cần);

- Chuẩn hóa dữ liệu không gian theo thiết kế mô hình dữ liệu.

b) Đối với dữ liệu phi không gian:

- Chuẩn hóa phông chữ theo tiêu chuẩn TCVN 6909 (nếu cần);

- Chuẩn hóa dữ liệu phi không gian theo thiết kế mô hình dữ liệu.

- Chuyển đổi dữ liệu sau khi đã được chuẩn hóa vào mô hình dữ liệu.

5.3. Sản phẩm:

Cơ sở dữ liệu đã được nhập đầy đủ nội dung.

6. Nhập dữ liệu

6.1. Mục đích:

Số hóa các dữ liệu dưới dạng truyền thống vào cơ sở dữ liệu.

6.2. Các bước thực hiện:

a) Đối với dữ liệu không gian: Số hóa theo quy trình thành lập bản đồ số ;

b) Đối với dữ liệu phi không gian: Nhập vào cơ sở dữ liệu.

6.3. Sản phẩm:

Cơ sở dữ liệu đã được nhập đầy đủ nội dung.

7. Biên tập dữ liệu

7.1. Mục đích:

Biên tập cơ sở dữ liệu theo quy định.

7.2. Các bước thực hiện:

a) Đối với dữ liệu không gian:

- Tuyên bố đối tượng;

- Kiểm tra và sửa lỗi tương quan của dữ liệu không gian (topology).

b) Đối với dữ liệu phi không gian (bao gồm các bảng dữ liệu thuộc tính và các trường thuộc tính của dữ liệu không gian):

Biên tập nội dung.

7.3. Sản phẩm:

Cơ sở dữ liệu đã được biên tập.

8. Kiểm tra sản phẩm

Định mức kiểm tra sản phẩm được áp dụng ở cấp quản lý (không áp dụng cho cấp cơ sở).

8.1. Mục đích:

Để đảm bảo cơ sở dữ liệu đầy đủ, chính xác, phù hợp với yêu cầu kỹ thuật.

8.2. Các bước thực hiện:

a) Kiểm tra mô hình dữ liệu so với kết quả phân tích;

b) Kiểm tra cơ sở dữ liệu:

- Kiểm tra dữ liệu không gian;

- Kiểm tra dữ liệu phi không gian.

- Kiểm tra siêu dữ liệu.

8.3. Sản phẩm:

- Báo cáo kiểm tra (theo mẫu M8.1);

- Báo cáo kết quả sửa chữa (theo mẫu M8.2);

- Biên bản xác nhận tình hình sửa chữa (theo mẫu M8.3).

9. Giao nộp sản phẩm

- Thực hiện theo đúng quy chế giao nộp sản phẩm.

- Sản phẩm giao nộp bao gồm:

STT	Tên sản phẩm	Tên mẫu biểu	Dạng lưu trữ
1	Báo cáo xác định nội dung thông tin đưa vào cơ sở dữ liệu	M1.1	Số và giấy
2	Danh mục các đối tượng quản lý và thông tin mô tả	M2.1	Số và giấy
3	Danh mục các ràng buộc của các đối tượng quản lý	M2.2	Số và giấy
4	Mô hình dữ liệu dưới dạng XML		Số
5	Báo cáo thuyết minh mô hình dữ liệu	M3.1	Số và giấy
6	Báo cáo kết quả kiểm tra mô hình dữ liệu trên dữ liệu mẫu	M3.2	Số và giấy
7	Báo cáo danh mục dữ liệu	M4.1	Số và giấy
8	Cơ sở dữ liệu siêu dữ liệu		Số
9	Cơ sở dữ liệu đã được nhập đầy đủ nội dung		Số
10	Cơ sở dữ liệu đã được biên tập nội dung		Số
11	Báo cáo kiểm tra	M8.1	Số và giấy
12	Báo cáo kết quả sửa chữa	M8.2	Số và giấy
13	Biên bản xác nhận tình hình sửa chữa	M8.3	Số và giấy
14	Biên bản giao nộp sản phẩm	M9.1	Số và giấy

10. Bảo trì cơ sở dữ liệu

Bảo trì cơ sở dữ liệu là việc đảm bảo cho cơ sở dữ liệu hoạt động ổn định, có hiệu quả theo thiết kế ban đầu sau khi cơ sở dữ liệu đã được xây dựng xong.

Các công việc thông thường trong quá trình bảo trì cơ sở dữ liệu thông thường là:

- Sao lưu dữ liệu định kỳ theo thời gian quy định hoặc theo tần suất khai thác;

- Khôi phục dữ liệu khi có sự cố xảy ra.

Lưu ý:

Các bước: Thu thập nội dung thông tin, phân tích nội dung dữ liệu, thiết kế mô hình cơ sở dữ liệu được áp dụng chung cho cả hạng mục xây dựng phần mềm và thiết lập cơ sở dữ liệu. Trong trường hợp có cả 2 hạng mục nêu trên (xây dựng phần mềm và thiết lập cơ sở dữ liệu) thì các bước này chỉ được thực hiện ở hạng mục xây dựng phần mềm.

I. QUY TRÌNH CHUNG XÂY DỰNG ỨNG DỤNG PHẦN MỀM TÀI NGUYÊN VÀ MÔI TRƯỜNG

1. Thu thập yêu cầu xây dựng phần mềm và nội dung thông tin;

2. Mô hình hóa nghiệp vụ;

3. Phân tích nội dung dữ liệu;

4. Thiết kế hệ thống;

5. Lập trình;

6. Kiểm thử;

7. Triển khai;

8. Quản lý và cập nhật yêu cầu thay đổi;

9. Giao nộp sản phẩm;

10. Bảo trì phần mềm.

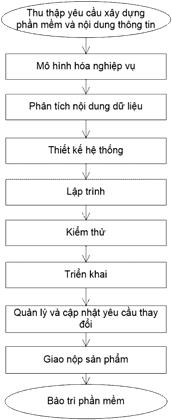

Sơ đồ quy trình xây dựng ứng dụng phần mềm tài nguyên và môi trường:

1. Thu thập yêu cầu xây dựng phần mềm và nội dung thông tin

1.1. Thu thập yêu cầu xây dựng phần mềm

1. Mục đích:

Thu thập các thông tin cần thiết để xây dựng phần mềm.

2. Các bước thực hiện:

a) Xác định các trường hợp sử dụng:

- Thuyết minh về tính cần thiết của trường hợp sử dụng;

- Mô tả tóm tắt về các trường hợp sử dụng.

b) Xác định các tác nhân của hệ thống:

- Liệt kê các tác nhân của hệ thống;

- Mô tả tóm tắt về các tác nhân của hệ thống.

c) Xác định nhu cầu xây dựng hệ thống:

- Đổi mới công nghệ;

- Nâng cấp phần mềm đã có;

- Xây dựng mới phần mềm.

d) Sử dụng công nghệ GIS trong hệ thống:

- Không sử dụng;

- Engine thương phẩm;

- Engine mã nguồn mở.

e) Yêu cầu về tính dễ cài đặt của hệ thống:

- Cài đặt được trên máy tính cấu hình thấp;

- Chỉ hoạt động trên máy tính cấu hình cao và trung bình;

3. Sản phẩm:

- Danh mục các trường hợp sử dụng kèm thuyết minh mô tả (theo mẫu P1.1);

- Danh mục các tác nhân hệ thống kèm thuyết minh mô tả (theo mẫu P1.2);

- Báo cáo, thuyết minh mô tả các yêu cầu còn lại (mẫu P1.3).

1.2. Thu thập nội dung thông tin dữ liệu

1. Mục đích:

Thu thập các thông tin về dữ liệu dự kiến đưa vào cơ sở dữ liệu bao gồm khối lượng, các thông tin mô tả cơ bản và tính chất của dữ liệu.

2. Các bước thực hiện:

a) Xác định đối tượng quản lý:

- Thuyết minh về tính cần thiết của đối tượng quản lý;

- Các mô tả tóm tắt về tính chất của đối tượng quản lý;

b) Xác định thông tin về đặc thù theo lĩnh vực;

c) Thông tin về mô hình quản lý cơ sở dữ liệu:

- Tập trung;

- Phân tán.

d) Xác định mức độ bảo mật của cơ sở dữ liệu:

- Thông tin về mức độ bảo mật chỉ xác định cho đối tượng quản lý chính, chủ yếu của cơ sở dữ liệu;

- Mức độ bảo mật của cơ sở dữ liệu được xác định theo 3 mức: không mật, mật, tối mật (dựa vào các căn cứ pháp lý).

e) Xác định các yêu cầu về độ chính xác của cơ sở dữ liệu:

- Chính xác tuyệt đối;

- Sai số theo quy định (tỷ lệ % sai số cho phép).

f) Xác định yếu tố ngôn ngữ trong cơ sở dữ liệu:

- Tiếng Việt;

- Tiếng Anh;

- Ngôn ngữ khác.

g) Dự kiến khối lượng lữ liệu đưa vào cơ sở dữ liệu:

- Phần này thuyết minh khối lượng dữ liệu dự kiến đưa vào cơ sở dữ liệu bao gồm: Danh mục các lớp dữ liệu đã có ở dạng số, dữ liệu chưa có ở dạng số, số lượng các trường thông tin dự kiến, tính chất dữ liệu và không gian hay phi không gian.

3. Sản phẩm:

Báo cáo xác định nội dung thông tin đưa vào cơ sở dữ liệu (theo mẫu M1.1).

2. Mô hình hoá nghiệp vụ

2.1. Mục đích:

Phân tích và xây dựng các mô hình nghiệp vụ của tổ chức, đơn vị sẽ sử dụng phần mềm bằng ngôn ngữ hình thức UML.

2.2. Các bước thực hiện:

a) Xác định nghiệp vụ người dùng:

- Mô tả chi tiết các quy trình nghiệp vụ của tổ chức, đơn vị;

- Mô tả chi tiết các tác nhân tham gia vào các quy trình nghiệp vụ.

b) Xây dựng mô hình use-case nghiệp vụ:

Mô tả tương tác giữa các use-case.

2.3. Sản phẩm:

- Tài liệu mô tả danh mục các trường hợp sử dụng. Trong trường hợp tổ chức, đơn vị đã áp dụng quy trình ISO 9001:2000 thì lấy quy trình ISO làm sản phẩm (theo mẫu P2.1);

- Tài liệu mô tả danh mục các tác nhân hệ thống (theo mẫu P2.2);

- Mô hình use-case nghiệp vụ (theo mẫu P2.3).

3. Phân tích nội dung dữ liệu

3.1 Mục đích:

- Mô tả chi tiết các thông tin về đối tượng quản lý;

- Xác định, giải thích chi tiết mối quan hệ giữa các thông tin mô tả của một đối tượng quản lý và nhiều đối tượng quản lý với nhau.

3.2. Các bước thực hiện:

a) Xác định các đối tượng quản lý;

b) Xác định các thông tin mô tả cho từng đối tượng quản lý;

c) Xác định các rằng buộc của các đối tượng quản lý.

3.3. Sản phẩm:

- Danh mục các đối tượng quản lý và thông tin mô tả (theo mẫu M2.1);

- Danh mục các rằng buộc của các đối tượng quản lý (theo mẫu M2.2).

4. Thiết kế hệ thống

4.1 Mục đích:

Chuyển đổi các yêu cầu từ quá trình phân tích thành các thiết kế cụ thể.

4.2 Các bước thực hiện:

a) Thiết kế kiến trúc hệ thống;

b) Thiết kế use-case;

c) Thiết kế class;

d) Thiết kế mô hình cơ sở dữ liệu;

e) Thiết kế giao diện phần mềm.

4.3. Sản phẩm:

- Báo cáo thuyết minh mô hình kiến trúc hệ thống (theo mẫu P4.1);

- Báo cáo thuyết minh mô hình use-case. (theo mẫu P4.2);

- Báo cáo thiết kế lược đồ Class. (theo mẫu P4.3);

- Bản thiết kế giao diện phần mềm;

- Mô hình dữ liệu dưới dạng XML;

- Báo cáo thuyết minh mô hình dữ liệu (theo mẫu M3.1);

- Báo cáo kết quả kiểm tra mô hình dữ liệu trên dữ liệu mẫu (theo mẫu M3.2).

5. Lập trình

5.1. Mục đích:

Lập trình theo các bản thiết kế chi tiết.

5.2. Các bước thực hiện:

a) Lập trình;

b) Tích hợp mã nguồn.

5.3. Sản phẩm:

Mã nguồn đã được tích hợp.

6. Kiểm thử

6.1. Mục đích:

Kiểm thử để đảm bảo phần mềm đáp ứng được các yêu cầu của người dùng đặt ra, đồng thời tìm ra các lỗi trong phần mềm để tiến hành sửa chữa và đánh giá chất lượng của phần mềm.

6.2. Các bước thực hiện:

a) Kiểm tra mã nguồn theo tiêu chuẩn;

b) Kiểm tra mức thành phần;

c) Kiểm tra mức hệ thống.

6.3. Sản phẩm:

- Báo cáo kiểm tra mã nguồn (theo mẫu P6.1);

- Báo cáo kiểm tra các thành phần của hệ thống (theo mẫu P6.2);

- Báo cáo kiểm tra toàn bộ hệ thống (theo mẫu P6.3).

7. Triển khai

7.1. Mục đích:

Đưa hệ thống vào sử dụng trong thực tế, đảm bảo rằng hệ thống đã sẵn sàng cho người dùng cuối.

7.2. Các bước thực hiện:

a) Xây dựng tài liệu hướng dẫn sử dụng;

b) Đóng gói phần mềm;

c) Đào tạo.

7.3. Sản phẩm:

- Tài liệu hướng dẫn cài đặt;

- Tài liệu hướng dẫn sử dụng;

- Phần mềm đã được đóng gói hoàn chỉnh;

- Báo cáo tổng kết khóa đào tạo (theo mẫu P7.4).

8. Quản lý và cập nhật yêu cầu thay đổi

8.1. Mục đích:

Cập nhật các yêu cầu thay đổi của người sử dụng trong suốt quá trình xây dựng phần mềm.

8.2. Sản phẩm:

Danh mục các yêu cầu thay đổi của người sử dụng (theo mẫu P8.1).

9. Giao nộp sản phẩm

 Thực hiện theo đúng quy chế giao nộp sản phẩm

- Sản phẩm giao nộp bao gồm:

STT	Tên sản phẩm	Tên mẫu biểu	Dạng lưu trữ
1	Danh mục các trường hợp sử dụng kèm thuyết minh mô tả	P1.1	Số và giấy
2	Danh mục các tác nhân hệ thống kèm thuyết minh mô tả	P1.2	Số và giấy
3	Báo cáo, thuyết minh mô tả các yêu cầu còn lại	P1.3	Số và giấy
4	Báo cáo xác định nội dung thông tin đưa vào cơ sở dữ liệu	M1.1	Số và giấy
5	Tài liệu mô tả danh mục các trường hợp sử dụng	P2.1	Số và giấy
6	Tài liệu mô tả danh mục các tác nhân	P2.2	Số và giấy
7	Mô hình use-case nghiệp vụ	P2.3	Số và giấy
8	Danh mục các đối tượng quản lý và thông tin mô tả	M2.1	Số và giấy
9	Danh mục các ràng buộc của các đối tượng quản lý	M2.2	Số và giấy
10	Báo cáo thuyết minh mô hình kiến trúc tổng thể	P4.1	Số và giấy
11	Báo cáo thuyết minh mô hình use-case	P4.2	Số và giấy
12	Báo cáo thiết kế lược đồ class	P4.3	Số và giấy
13	Bản thiết kế giao diện phần mềm		Số
14	Mô hình dữ liệu dưới dạng XML		Số
15	Báo cáo thuyết minh mô hình dữ liệu	M3.1	Số và giấy
16	Báo cáo kết quả kiểm tra mô hình dữ liệu trên dữ liệu mẫu	M3.2	Số và giấy
17	Mã nguồn đã được tích hợp		Số
18	Báo cáo kiểm tra mã nguồn	P6.1	Số và giấy
19	Báo cáo kiểm tra các thành phần của hệ thống	P6.2	Số và giấy
20	Báo cáo kiểm tra toàn bộ hệ thống	P6.3	Số và giấy
21	Tài liệu hướng dẫn cài đặt		Số và giấy
22	Tài liệu hướng dẫn sử dụng		Số và giấy
23	Phần mềm đã được đóng gói hoàn chỉnh		Số
24	Báo cáo tổng kết khóa đào tạo	P7.4	Số và giấy
25	Danh mục các yêu cầu thay đổi của người sử dụng trong suốt quá trình xây dựng phần mềm	P8.1	Số và giấy
26	Biên bản giao nộp sản phẩm	M9.1	Số và giấy

10. Bảo trì phần mềm

Bảo trì phần mềm quản lý cơ sở dữ liệu là việc đảm bảo cho phần mềm hoạt động ổn định, có hiệu quả theo thiết kế ban đầu sau khi đã được xây dựng xong.

Các công việc thông thường trong quá trình bảo trì phần mềm quản lý cơ sở dữ liệu thông thường là:

- Quản lý và cập nhật các yêu cầu thay đổi cho phù hợp với thực tế sử dụng;

- Tiến hành cập nhật, phát hành các bản vá lỗi (nếu có).



ĐỊNH MỨC

kinh tế - kỹ thuật xây dựng cơ sở dữ liệu tài nguyên và môi trường

(Ban hành kèm theo Thông tư số 30/2009/TT-BTNMT ngày 31 tháng 12 năm 2009 của Bộ trưởng Bộ Tài nguyên và Môi trường)

1. Xây dựng cơ sở dữ liệu tài nguyên và môi trường

Bao gồm các bước công việc sau:

1. Phân tích nội dung dữ liệu;

2. Thiết kế mô hình cơ sở dữ liệu;

3. Xây dựng danh mục và nhập siêu dữ liệu;

4. Chuẩn hóa và chuyển đổi dữ liệu;

5. Nhập dữ liệu;

6. Biên tập dữ liệu;

7. Kiểm tra sản phẩm;

8. Bảo trì CSDL.

2. Xây dựng phần mềm hỗ trợ việc xây dựng cơ sở dữ liệu tài nguyên và môi trường

Bao gồm các bước công việc sau:

1. Mô hình hóa nghiệp vụ;

2. Phân tích nội dung dữ liệu;

3. Thiết kế hệ thống;

4. Lập trình;

5. Kiểm thử;

6. Triển khai;

7. Quản lý và cập nhật yêu cầu thay đổi;

8. Bảo trì phần mềm.

II. CƠ SỞ XÂY DỰNG ĐỊNH MỨC
1. Thông tư số 06/2005/TT-BLĐTBXH ngày 05 tháng 01 năm 2005 của Bộ Lao động - Thương binh và Xã hội hướng dẫn phương pháp xây dựng định mức lao động trong các công ty nhà nước theo Nghị định số 206/2004/CP ngày 14 tháng 12 năm 2004 của Chính phủ.
2. Quyết định số 179/2004/QĐ-TTg ngày 06 tháng 10 năm 2004 của Thủ tướng về việc phê duyệt Chiến lược ứng dụng và phát triển công nghệ thông tin tài nguyên và môi trường đến năm 2015 và định hướng đến năm 2020.
3. Quyết định số 32/2008/QĐ-BTC ngày 29 tháng 05 năm 2008 của Bộ trưởng Bộ Tài chính về việc ban hành chế độ quản lý, tính hao mòn tài sản cố định trong các cơ quan nhà nuớc, đơn vị sự nghiệp công lập và các tổ chức có sử dụng ngân sách nhà nước
4. Quyết định số 06/2007/QĐ-BTNMT ngày 27 tháng 02 năm 2007 của Bộ trưởng Bộ Tài nguyên và Môi trường về việc ban hành Quy định áp dụng chuẩn thông tin địa lý cơ sở Quốc gia.
5. Nghị định số 102/2008/NĐ-CP ngày 15 tháng 9 năm 2008 của Thủ tướng Chính phủ Về việc thu thập, quản lý, khai thác và sử dụng dữ liệu về tài nguyên và môi trường.
6. Thông tư số 07/2009/TT-BTNMT ngày 10 tháng 7 năm 2009 của Bộ trưởng Bộ Tài nguyên và Môi trường Quy định chi tiết một số điều của Nghị định số 102/2008/NĐ-CP ngày 15 tháng 9 năm 2008 của Chính phủ về việc thu thập, quản lý, khai thác và sử dụng dữ liệu về tài nguyên và môi trường.

1. Định mức lao động công nghệ

Định mức lao động công nghệ (gọi tắt là định mức lao động) là thời gian lao động trực tiếp cần thiết để sản xuất ra một sản phẩm (thực hiện một bước công việc). Nội dung của định mức lao động bao gồm:

a) Nội dung công việc: Liệt kê các thao tác cơ bản thực hiện bước công việc.

b) Phân loại khó khăn: Nêu các yếu tố ảnh hưởng đến việc thực hiện các bước của công việc làm căn cứ để phân loại khó khăn.

c) Định biên: Xác định số lượng lao động và cấp bậc kỹ thuật để thực hiện công việc. Cấp bậc kỹ thuật được xác định theo kết quả khảo sát, thống kê.

d) Định mức: Quy định thời gian lao động trực tiếp để thực hiện bước công việc theo 1 yếu tố ảnh hưởng trực tiếp đến việc sản xuất một sản phẩm.

- Đối với phát triển ứng dụng phần mềm: Đơn vị tính là công nhóm trên một trường hợp sử dụng;

- Đối với thiết lập dữ liệu cho CSDL: Đơn vị tính là công nhóm trên một đối tượng quản lý;

- Ngày công tính bằng 8 giờ làm việc, một tháng làm việc 26 ngày.

2. Định mức vật tư và thiết bị

a)  Định mức vật tư và thiết bị bao gồm định mức sử dụng dụng cụ (công cụ), thiết bị (máy móc) và định mức sử dụng vật liệu:

- Định mức sử dụng vật liệu là số lượng vật liệu cần thiết để sản xuất ra một sản phẩm (thực hiện một công việc);

- Định mức sử dụng dụng cụ, thiết bị: là thời gian người lao động trực tiếp sử dụng dụng cụ, thiết bị cần thiết để sản xuất ra một đơn vị sản phẩm (thực hiện một công việc).

b) Thời hạn sử dụng dụng cụ (khung thời gian tính hao mòn), thiết bị (khung thời gian tính khấu hao) là thời gian dự kiến sử dụng dụng cụ, thiết bị vào hoạt động sản xuất trong điều kiện bình thường, phù hợp với các thông số kinh tế - kỹ thuật của dụng cụ, thiết bị.

- Thời gian sử dụng dụng cụ: Đơn vị tính là tháng;

- Thời hạn sử dụng thiết bị: Theo quy định tại các thông tư liên tịch hướng dẫn lập dự toán giữa Bộ Tài chính và Bộ Tài nguyên và Môi trường.

c)  Điện năng tiêu thụ của các dụng cụ, thiết bị dùng điện được tính trên cơ sở công suất của dụng cụ, thiết bị, 8 giờ làm việc trong 1 ngày công (ca) và định mức sử dụng dụng cụ, thiết bị.

Mức điện năng được tính theo công thức sau:

Điện tiêu thụ = Công suất (kW/h) x 8h x 1,05 x Mức dụng cụ

Trong đó hệ số 1,05 là mức hao hụt điện trên đường dây (từ đồng hồ điện đến dụng cụ dùng điện).

d) Mức cho các dụng cụ nhỏ, phụ được tính bằng 5% mức dụng cụ trong bảng định mức dụng cụ.

e) Mức vật liệu nhỏ nhặt và hao hụt được tính bằng 8% mức vật liệu trong bảng định mức vật liệu.

IV. QUY ĐỊNH VIẾT TẮT

STT	Nội dung viết tắt	Chữ viết tắt
1	Cơ sở dữ liệu	CSDL
2	Đơn vị tính	ĐVT
3	Kiểm tra nghiệm thu	KTNT
4	Kỹ sư bậc 4	KS4
5	Kỹ sư bậc 3	KS3
6	Kỹ sư bậc 2	KS2
7	Kỹ sư bậc 1	KS1
8	Kỹ thuật viên bậc 3	KTV3
9	Kỹ thuật viên bậc 2	KTV2
10	Kỹ thuật viên bậc 1	KTV1
11	Loại khó khăn 1	KK1
12	Loại khó khăn 2	KK2
13	Loại khó khăn 3	KK3
14	Tài liệu	TL
15	Dụng cụ	DC
16	Công suất	CS
17	Thời hạn	TH
18	Rational Unified Process	RUP
19	Giao diện giao tiếp với người dùng	GUI
20	Hệ thống thông tin địa lý	GIS

Engine: Là công cụ hỗ trợ phát triển phần mềm dưới dạng thư viện đã đóng gói hoặc mã nguồn mở có thể tùy biến để phát triển các phần mềm ứng dụng.

Công nghệ GIS: Hệ thống thông tin địa lý (Geographic Information System - GIS) là bộ công cụ máy tính để lập và phân tích các sự vật, hiện tượng có gắn với dữ liệu không gian. Công nghệ GIS kết hợp các thao tác cơ sở dữ liệu thuộc tính và các phép phân tích thống kê, phân tích không gian. Việc ứng dụng công nghệ GIS là đặc thù của ngành Tài nguyên và môi trường. Do dữ liệu không gian chiếm một tỷ lệ lớn trong cơ sở dữ liệu của cả 07 lĩnh vực trong ngành Tài nguyên và môi trường. Nhu cầu ứng dụng công nghệ GIS trong phát triển phần mềm quản lý cơ sở dữ liệu bao gồm:
- Không sử dụng công nghệ GIS;
- Sử dụng engine thương phẩm: là các sản phẩm phần mềm GIS thương mại đã được đóng gói của một hãng nào đó, phải có bản quyền sử dụng;
- Sử dụng engine mã nguồn mở: là các sản phẩm phần mềm GIS miễn phí được chia sẻ trong cộng đồng mã nguồn mở, miễn phí bản quyền sử dụng.

Danh mục dữ liệu: Là một loại cơ sở dữ liệu tập hợp các chỉ mục dữ liệu dùng để phục vụ nhu cầu tìm kiếm, khai thác dữ liệu trong cơ sở dữ liệu đó.

Siêu dữ liệu: Là dữ liệu để mô tả dữ liệu hay đặc tả dữ liệu. Siêu dữ liệu mô tả các thông tin về một loại dữ liệu nào đó giúp cho việc xây dựng, sử dụng (tìm kiếm, truy xuất..) CSDL và mở rộng, kết hợp các CSDL khác nhau tạo thành hệ thống CSDL thống nhất dễ dàng hơn.

Trigger: Là một dạng thủ tục nội tại (stored procedure) đặc biệt được thực thi một cách tự động kiểm tra các ràng buộc toàn vẹn phức tạp của dữ liệu (trên nhiều trường hoặc nhiều bản ghi của các bảng khác nhau) khi có một sự kiện làm thay đổi dữ liệu xảy ra (insert, delete hay update).

UML: Là một ngôn ngữ mô hình hóa thống nhất bao gồm các ký hiệu đồ họa mà các phương pháp hướng đối tượng sử dụng để thiết kế các hệ thống thông tin một cách nhanh chóng và thuận tiện.

XML: Ngôn ngữ đánh dấu mở rộng (eXtensible Markup Language) là ngôn ngữ đánh dấu với khả năng mô tả nhiều loại dữ liệu khác nhau. Mục đích chính của XML là đơn giản hóa việc chia sẻ dữ liệu giữa các hệ thống khác nhau, đặc biệt là các hệ thống được kết nối với Internet. Các ngôn ngữ dựa trên XML được định nghĩa theo cách thông thường, cho phép các chương trình sửa đổi và kiểm tra hợp lệ bằng các ngôn ngữ này mà không cần có hiểu biết trước về hình thức của chúng.

GML: Là ngôn ngữ mô hình hóa dữ liệu cho các hệ thống thông tin địa lý cũng là định dạng mở trao đổi dữ liệu địa lý trên Internet, bản chất là ngôn ngữ XML được dùng riêng để thể hiện đặc điểm về dữ liệu địa lý.

TCVN 6909: Là bộ mã các ký tự chữ Việt thống nhất sử dụng trong cơ quan Nhà nước được quy định bởi Thông tư số 07/2002/TT-BKHCN ngày 15 tháng 11 năm 2002.

ISO: Tổ chức chuẩn thế giới (ISO- International Organisation) là cơ quan thiết lập tiêu chuẩn quốc tế bao gồm các đại diện từ các tổ chức tiêu chuẩn các quốc gia. Được thành lập vào ngày 23 tháng 2 năm 1947, tổ chức này đã đưa ra các tiêu chuẩn thương mại và công nghiệp trên phạm vi toàn thế giới.

ISO 19115: Tiểu ban Hệ thống thông tin địa lý ISO/TC 211 đã đưa ra chuẩn siêu dữ liệu (hệ quy chiếu, đơn vị xây dựng dữ liệu GIS,...) cho dữ liệu không gian với tên gọi là ISO 19115.

Topology: Trong GIS, topology được hiểu là những mối liên hệ không gian giữa các đối tượng liên kết hoặc liền kề và là một tập các quy tắc và hành vi cho mô hình điểm, nút, đường và vùng. Topology là một yêu cầu quan trọng cho quản lý, toàn vẹn, phát hiện và sửa chữa sai sót dữ liệu GIS. Việc thực hiện các loại phân tích, xử lý không gian, mạng lưới… đều phải dựa trên tính topology của dữ liệu GIS.

Mô hình quản lý cơ sở dữ liệu: Là phương án cập nhật dữ liệu của đơn vị xây dựng phần mềm quản lý cơ sở dữ liệu. Phương án này tùy thuộc vào nhu cầu và nghiệp vụ chuyên môn của từng đơn vị cụ thể. Các phương án quản lý cập nhật cơ sở dữ liệu bao gồm:
- Quản lý cập nhật tập trung.
- Quản lý cập nhật phân tán.

Mô hình quản lý dữ liệu tập trung: Là mô hình tất cả các dữ liệu có thể được thu thập, cập nhật ở nhiều điểm, nhiều đơn vị khác nhau (xa nhau về vị trí địa lý) nhưng tất cả các dữ liệu đều được quản lý tập trung tại một đơn vị có chức năng quản lý, phân tích, xử lý dữ liệu .

Mô hình quản lý dữ liệu phân tán: Là mô hình dữ liệu được thu thập, cập nhật ở nhiều đơn vị, nhiều cấp hành chính, dữ liệu sau khi được phân tích, xử lý chuyển về các đơn vị quản lý cấp cao hơn để phân tích, tổng hợp (ví dụ như dữ liệu về chủ sử dụng, thửa đất ở cấp tỉnh, dữ liệu tổng hợp được chuyển về Tổng cục Quản lý đất đai)

Dữ liệu không gian: Là những dữ liệu mô tả các đối tượng trên bề mặt trái đất, dữ liệu không gian được thể hiện dưới dạng hình học, được quản lý bằng hình thể và mối tương quan không gian. Dữ liệu không gian được biểu diễn dưới 3 dạng cơ bản là điểm, đường và vùng.

Dữ liệu phi không gian: Được biểu diễn bẳng các trường thông tin với định dạng như văn bản, ngày tháng, số...dữ liệu phi không gian có thể có mối quan hệ trực tiếp với dữ liệu không gian hoặc quan hệ qua các trường khoá.

Hệ quản trị CSDL: Là phần mềm hay hệ thống được thiết kế để quản trị một cơ sở dữ liệu. Cụ thể, các chương trình thuộc loại này hỗ trợ khả năng lưu trữ, sửa chữa, xóa và tìm kiếm thông tin trong một CSDL. Có rất nhiều loại hệ quản trị CSDL khác nhau: từ phần mềm nhỏ chạy trên máy tính cá nhân cho đến những hệ quản trị phức tạp chạy trên một hoặc nhiều siêu máy tính.

Quy trình: Là một tập hợp có thứ tự các bước thực hiện để đạt tới mục đích nào đó. Tại mỗi bước bao gồm: mô tả công việc thực hiện, người hoặc đơn vị thưc hiện, thời gian thực hiện, sản phẩm đạt được và các thông tin khác nếu có

Quy trình phát triển phần mềm RUP: Là một quy trình công nghệ phần mềm, cung cấp các phương pháp, các nguyên tắc phân công nhiệm vụ và trách nhiệm trong các tổ chức phát triển phần mềm. Nó cho ra một sản phẩm phần mềm có chất lượng cao đảm bảo các dự thảo về thời gian và và kinh phí với người sử dụng.

Biểu đồ hoạt động (Activity diagGram): Thể hiện quá trình thực hiện của một hay nhiều hoạt động được gắn với một lớp (class) đối tượng dưới tác động của các sự kiện bên ngoài.

Tác nhân hệ thống (actor): Một actor là một người hoặc một vật nào đó tương tác với hệ thống, sử dụng hệ thống. Trong khái niệm "tương tác với hệ thống" muốn nói rằng actor sẽ gửi thông điệp đến hệ thống hoặc là nhận thông điệp xuất phát từ hệ thống, hoặc là thay đổi các thông tin cùng với hệ thống. Nói một cách ngắn gọn, actor thực hiện các Use Case. Một actor có thể là người mà cũng có thể là một hệ thống khác (ví dụ như là một chiếc máy tính khác được nối kết với hệ thống của chúng ta hoặc một loại trang thiết bị phần cứng nào đó tương tác với hệ thống).

Trường hợp sử dụng (use-case): Là một kỹ thuật được dùng trong kỹ thuật phần mềm và hệ thống để nắm bắt yêu cầu chức năng của hệ thống. Use case mô tả sự tương tác đặc trưng giữa người dùng bên ngoài (actor) và hệ thống. Nó thể hiện ứng xử của hệ thống đối với bên ngoài, trong một hoàn cảnh nhất định, xét từ quan điểm của người sử dụng. Nó mô tả các yêu cầu đối với hệ thống, có nghĩa là những gì hệ thống phải làm chứ không phải mô tả hệ thống làm như thế nào. Tập hợp tất cả Use case của hệ thống sẽ mô tả tất cả các trường hợp mà hệ thống có thể được sử dụng. Mỗi use case mô tả cách thức actor tương tác với hệ thống để đạt được mục tiêu nào đó. Một hoặc nhiều kịch bản (scenario) có thể được tạo ra từ mỗi use case, tương ứng với chi tiết về mỗi cách thức đạt được mục tiêu nào đó. Khi mô tả Use case, người ta thường tránh dùng thuật ngữ kỹ thuật, thay vào đó họ sử dụng ngôn ngữ của người dùng cuối hoặc chuyên gia về lĩnh vực đó. Để tạo ra use case, cần phải có sự hợp tác chặt chẽ giữa người phân tích hệ thống và người dùng cuối. Một trong những cách biểu diễn trực quan phổ biến hiện nay là lược đồ use case của UML.

Nhu cầu xây dựng phần mềm: Là các yêu cầu của người dùng bao gồm:
- Đổi mới công nghệ;
- Nâng cấp;
- Xây dựng mới.

Tính dễ cài đặt: Là yêu cầu về phần cứng hoặc hạ tầng công nghệ thông tin của phần mềm. Các yêu cầu đặc thù như tận dụng nền tảng phần cứng máy tính có cấu hình thấp, hạ tầng mạng có sẵn lạc hậu là những yếu tố ảnh hưởng lớn đến quá trình thiết kế cũng như xây dựng phần mềm. Các nội dung bao gồm:
- Phần mềm hoạt động được trên các hệ thống phần cứng có cấu hình thấp.
- Phần mềm chỉ hoạt động được trên các hệ thống phần cứng có cấu hình cao.

Đối tượng quản lý: Là các thực thể dữ liệu quản lý chính trong cơ sở dữ liệu. Các thông tin mô tả được coi là thuộc tính của đối tượng quản lý, thông thường đối tượng quản lý chính là mục tiêu quản lý của một cơ sở dữ liệu.

Mức độ bảo mật: Là tính chất mật của các dữ liệu được tổ chức thành cơ sở dữ liệu. Danh mục các tài liệu mật trong ngành tài nguyên môi trường được quy định trong văn bản pháp quy do Bộ trưởng Bộ Công an ban hành, bao gồm: Không mật, tối mật,mật.

Yêu cầu về độ chính xác của dữ liệu: Là các yêu cầu về tính đúng đắn của dữ liệu được xây dựng thành cơ sở dữ liệu. Yêu cầu về độ chính xác của dữ liệu bao gồm:
- Chính xác tuyệt đối: là yêu cầu tương ứng 1 - 1 giữa dữ liệu gốc và dữ liệu được nhập vào cơ sở dữ liệu.
- Cho phép sai số theo quy định: là các sai số cho phép trong quá trình tổ chức cơ sở dữ liệu, ví dụ như sai số trong hạn sai của bản đồ, sai số cho phép khi biên tập tổng hợp bản đồ…

Ngôn ngữ: Là yếu tố ảnh hưởng quan trọng trong quá trình nhập liệu. Yếu tố ngôn ngữ bao gồm:
- Tiếng Việt: Là ngôn ngữ phổ thông;
- Tiếng Anh: Là ngoại ngữ thông dụng, phổ biến;
- Ngôn ngữ khác: Là các ngoại ngữ khác ngoài 02 ngôn ngữ nêu trên.

I. PHÂN TÍCH NỘI DUNG DỮ LIỆU

1. Nội dung công việc

- Xác định các đối tượng quản lý;

- Xác định các thông tin mô tả cho từng đối tượng quản lý;

- Xác định các ràng buộc của các đối tượng quản lý.

2. Phân loại khó khăn

2.1. Các yếu tố ảnh hưởng

- Số đối tượng quản lý : đã được xác định ở bước thu thập nội dung thông tin;

- Đặc thù theo lĩnh vực: theo bảng phân loại của từng lĩnh vực. Tùy vào từng lĩnh vực cụ thể để phân loại.

2.2. Tính điểm theo các yếu tố ảnh hưởng

STT	Các yếu tố ảnh hưởng	Điểm
1	Đối tượng quản lý: tối đa 60 điểm (hệ thống có n đối tượng quản lý)
	n<=4	30
	4< n< 8	45
	n >=8	60
2	Đặc thù theo lĩnh vực: tối đa 40 điểm
	Dễ	20
	Trung bình	30
	Khó	40

2.3. Phân loại khó khăn

Căn cứ điểm của từng yếu tố ảnh hưởng, tính tổng số điểm của các yếu tố ảnh hưởng đến bước phân tích nội dung dữ liệu. Tổng số điểm ký hiệu là K, việc phân loại mức độ khó khăn được xác định theo bảng sau:

STT	Mức độ khó khăn	Khoảng điểm
1	KK 1	K <= 55
2	KK 2	55 < K <85
3	KK 3	K >= 85

3. Định biên

STT	Danh mục công việc	KS3	KS4	Nhóm
1	Xác định đối tượng quản lý.	2	3	5
2	Xác định thông tin mô tả cho từng đối tượng quản lý.	2	3	5
3	Xác định các ràng buộc của đối tượng quản lý	2	3	5

4. Định mức lao động công nghệ

Công nhóm/01 đối tượng quản lý

STT	Danh mục công việc	KK1	KK2	KK3
1	Xác định đối tượng quản lý.	4	5	8
2	Xác định thông tin mô tả cho từng đối tượng quản lý.	8	12	18
3	Xác định các ràng buộc của đối tượng quản lý	8	12	18

5. Định mức vật tư, thiết bị

5.1. Dụng cụ

Ca/01 đối tượng quản lý

STT	Dụng cụ	ĐVT	Thời hạn (tháng)	Xác định đối tựợng quản lý	Xác định thông tin mô tả cho từng đối tượng quản lý	Xác định các ràng buộc của đối tượng quản lý
1	Hộp đựng tài liệu	Cái	12	20,00	48,00	48,00
2	Túi đựng tài liệu	Cái	12	20,00	48,00	48,00
3	Dập ghim	Cái	24	4,00	9,00	9,00
4	Ổ ghi đĩa DVD	Cái	60	2,00	5,00	5,00
5	Ghế	Cái	96	20,00	48,00	48,00
6	Bàn làm việc	Cái	96	20,00	48,00	48,00
7	Quạt trần 100W	Cái	96	2,50	6,00	6,00
8	Đèn neon 40W	Bộ	24	5,00	12,00	12,00
9	Tủ đựng tài liệu	Cái	96	5,00	12,00	12,00
10	Giá để tài liệu	Cái	96	5,00	12,00	12,00
11	Điện	kW		3,78	9,07	9,07

5.2. Thiết bị

Ca/01 đối tượng quản lý

STT	Thiết bị	ĐVT	CS (kW)	Xác định đối tượng quản lý	Xác định thông tin mô tả cho từng đối tượng quản lý	Xác định các ràng buộc của đối tượng quản lý
1	Máy tính để bàn	Bộ	0,4	3,00	7,20	7,20
2	Máy in laser	Cái	0,6	0,21	0,50	0,50
3	Điều hòa nhiệt độ	Cái	2,2	0,67	1,69	1,69
4	Máy photocopy	Cái	1,5	0,15	0,36	0,36
5	Điện	kW		25,41	60,98	60,98

Ghi chú: Mức dụng cụ, thiết bị trên tính cho loại KK2, mức cho các loại KK khác tính theo hệ số bảng dưới đây:

Mức độ khó khăn	Xác định đối tựợng quản lý	Xác định thông tin mô tả cho từng đối tượng quản lý	Xác định các ràng buộc của đối tượng quản lý
KK1	0,8	0,7	0,7
KK2	1,0	1,0	1,0
KK3	1,6	1,5	1,5

5.3. Vật liệu

Ca/01 đối tượng quản lý

STT	Vật liệu	ĐVT	Xác định đối tựợng quản lý	Xác định thông tin mô tả cho từng đối tượng quản lý	Xác định các ràng buộc của đối tượng quản lý
1	Giấy A4	Gram	0,05	0,12	0,12
2	Mực in laser	Hộp	0,01	0,02	0,02
3	Mực máy photocopy	Hộp	0,01	0,01	0,01
4	Sổ	Quyển	0,12	0,2	0,2
5	Bút bi	Cái	1,00	2,00	2,00
6	Đĩa CD	Cái	1,00	1,00	1,00
7	Hộp ghim kẹp	Hộp	0,10	0,10	0,10
8	Hộp ghim dập	Hộp	0,10	0,10	0,10
9	Giấy ghi chú	Tập	0,20	0,20	0,20
10	Cặp để tài liệu	Cái	0,29	0,39	0,39

Ghi chú: Mức vật liệu trên tính cho cả 3 loại KK1, KK2 và KK3.

II. THIẾT KẾ MÔ HÌNH CƠ SỞ DỮ LIỆU

 1. Nội dung công việc

- Thiết kế lược đồ cơ sở dữ liệu theo kết quả phân tích;

- Nhập dữ liệu mẫu để kiểm tra mô hình cơ sở dữ liệu.

 2. Phân loại khó khăn

 2.1. Các yếu tố ảnh hưởng

- Số đối tượng quản lý: Đã được xác định ở bước thu thập nội dung thông tin;

- Mô hình quản lý cơ sở dữ liệu: Tập trung hoặc phân tán;

- Mức độ bảo mật của cơ sở dữ liệu.

2.2. Tính điểm theo các yếu tố ảnh hưởng

STT	Các yếu tố ảnh hưởng	Điểm
1	Đối tượng quản lý: tối đa 50 điểm (hệ thống có n đối tượng quản lý)
	n<=4	20
	4< n< 8	30
	n >=8	50
2	Mô hình quản lý CSDL: tối đa 30 điểm
	Tập trung	20
	Phân tán	30
3	Mức độ bảo mật: tối đa 20 điểm
	Không mật	0
	Mật	10
	Tối mật	20

2.3. Phân loại khó khăn

Căn cứ điểm của từng yếu tố ảnh hưởng, tính tổng số điểm của các yếu tố ảnh hưởng đến bước thiết kế mô hình CSDL. Tổng số điểm ký hiệu là K, việc phân loại khó khăn được xác định theo bảng sau:

STT	Mức độ khó khăn	Khoảng điểm
1	KK 1	K < = 50
2	KK 2	50 < K < 80
3	KK 3	K >= 80

3. Định biên

STT	Danh mục công việc	KS1	KS2	KS3	Nhóm
1	Thiết kế lược đồ CSDL theo kết quả phân tích.		2	1	3
2	Nhập dữ liệu mẫu để kiểm tra mô hình dữ liệu.	1			1

4. Định mức lao động công nghệ

Công nhóm/01 đối tượng quản lý

STT	Danh mục công việc	KK1	KK2	KK3
1	Thiết kế lược đồ CSDL theo kết quả phân tích.	14	20	30
2	Nhập dữ liệu mẫu để kiểm tra mô hình dữ liệu.	4	5	8

5. Định mức vật tư, thiết bị

5.1. Dụng cụ

Ca/01 đối tượng quản lý

STT	Dụng cụ	ĐVT	Thời hạn (tháng)	Thiết kế lược đồ CSDL	Nhập dữ liệu mẫu
1	Hộp đựng tài liệu	Cái	12	48,00	4,00
2	Túi đựng tài liệu	Cái	12	48,00	4,00
3	Dập ghim	Cái	24	9,00	0,80
4	Ổ ghi đĩa DVD	Cái	60	5,00	0,40
5	Ghế	Cái	96	48,00	4,00
6	Bàn làm việc	Cái	96	48,00	4,00
7	Quạt trần 100W	Cái	96	6,00	0,50
8	Đèn neon 40W	Bộ	24	12,00	1,00
9	Tủ đựng tài liệu	Cái	96	12,00	1,00
10	Giá để tài liệu	Cái	96	12,00	1,00
11	Điện	kW		9,07	0,76

5.2. Thiết bị

Ca/01 đối tượng quản lý

STT	Thiết bị	ĐVT	CS (kW)	Thiết kế lược đồ CSDL	Nhập dữ liệu mẫu
1	Máy tính để bàn	Bộ	0,4	12,00	3,00
2	Máy in laser	Cái	0,6	0,84	0,21
3	Điều hòa nhiệt độ	Cái	2,2	2,68	0,67
4	Máy photocopy	Cái	1,5	0,60	0,15
5	Điện	kW		101,27	25,41

Ghi chú: Mức dụng cụ, thiết bị trên tính cho loại KK2, mức cho các loại KK khác tính theo hệ số bảng dưới đây:

Mức độ khó khăn	Thiết kế lược đồ CSDL	Nhập dữ liệu mẫu
KK1	0,7	0,8
KK2	1,0	1,0
KK3	1,5	1,6

5.3. Vật liệu

Ca/01 đối tượng quản lý

STT	Vật liệu	ĐVT	Thiết kế lược đồ CSDL	Nhập dữ liệu mẫu
1	Giấy A4	Gram	0,05	0,05
2	Mực in laser	Hộp	0,005	0,005
3	Mực máy photocopy	Hộp	0,01	–
4	Sổ	Quyển	0,30	–
5	Bút bi	Cái	3,00	–
6	Đĩa CD	Cái	1,00	–
7	Hộp ghim kẹp	Hộp	0,05	0,05
8	Hộp ghim dập	Hộp	0,10	0,10
9	Giấy ghi chú	Tập	0,25	–
10	Cặp để tài liệu	Cái	0,69	–

Ghi chú: Mức vật liệu trên tính cho cả 3 loại KK1, KK2 và KK3.

 III. XÂY DỰNG DANH MỤC VÀ NHẬP SIÊU DỮ LIỆU

1. Nội dung công việc

- Xây dựng danh mục dữ liệu;

- Nhập siêu dữ liệu.

2. Phân loại khó khăn

2.1. Các yếu tố ảnh hưởng

- Số đối tượng quản lý;

- Ngôn ngữ.

2.2. Tính điểm theo các yếu tố ảnh hưởng

STT	Các yếu tố ảnh hưởng	Điểm
1	Đối tượng quản lý: tối đa 80 điểm (hệ thống có n đối tượng quản lý)
	n<=4	40
	4< n< 8	60
	n >=8	80
2	Ngôn ngữ: tối đa 20 điểm
	Tiếng Việt	0
	Tiếng Anh	10
	Các ngôn ngữ khác	20

2.3. Phân loại khó khăn

Căn cứ điểm của từng yếu tố ảnh hưởng, tính tổng số điểm của các yếu tố ảnh hưởng đến bước xây dựng danh mục và nhập siêu dữ liệu. Tổng số điểm ký hiệu là K, việc phân loại khó khăn được xác định theo bảng sau:

STT	Mức độ khó khăn	Khoảng điểm
1	KK 1	K <= 60
2	KK 2	60 < K < 80
3	KK 3	K >= 80

3. Định biên

STT	Danh mục công việc	KS1	KS2	Nhóm
1	Xây dựng danh mục dữ liệu	2	1	3
2	Nhập siêu dữ liệu	2	1	3

4. Định mức lao động công nghệ

Công nhóm/01 đối tượng quản lý

STT	Danh mục công việc	KK1	KK2	KK3
1	Xây dựng danh mục dữ liệu	7	10	15
2	Nhập siêu dữ liệu	6	8	12

5. Định mức vật tư, thiết bị

5.1. Dụng cụ

Ca/01 đối tượng quản lý

STT	Dụng cụ	ĐVT	Thời hạn (tháng)	Xây dựng danh mục dữ liệu	Nhập siêu dữ liệu
1	Hộp đựng tài liệu	Cái	12	24,00	19,20
2	Túi đựng tài liệu	Cái	12	24,00	19,20
3	Dập ghim	Cái	24	5,00	4,00
4	Ổ ghi đĩa DVD	Cái	60	2,50	2,00
5	Ghế	Cái	96	24,00	19,20
6	Bàn làm việc	Cái	96	24,00	19,20
7	Quạt trần 100W	Cái	96	3,00	2,40
8	Đèn neon 40W	Bộ	24	6,00	4,80
9	Tủ đựng tài liệu	Cái	96	6,00	4,80
10	Giá để tài liệu	Cái	96	6,00	4,80
11	Điện	kW		4,54	3,63

5.2. Thiết bị

Ca/01 đối tượng quản lý

STT	Thiết bị	ĐVT	CS (kW)	Xây dựng danh mục dữ liệu	Nhập siêu dữ liệu
1	Máy tính để bàn	Bộ	0,4	6,00	4,80
2	Máy in laser	Cái	0,6	0,42	0,34
3	Điều hòa nhiệt độ	Cái	2,2	1,34	1,07
4	Máy photocopy	Cái	1,5	0,30	0,24
5	Điện	kW		50,82	40,66

Ghi chú: Mức dụng cụ, thiết bị trên tính cho loại KK2, mức cho các loại KK khác tính theo hệ số bảng dưới đây:

Mức độ khó khăn	Xây dựng danh mục dữ liệu	Nhập siêu dữ liệu
KK1	0,7	0,7
KK2	1,0	1,0
KK3	1,5	1,5

 5.3. Vật liệu

Ca/01 đối tượng quản lý

STT	Danh mục dụng cụ	ĐVT	Xây dựng danh mục dữ liệu	Nhập siêu dữ liệu
1	Giấy A4	Gram	0,06	0,05
2	Mực in laser	Hộp	0,006	0,006
3	Mực máy photocopy	Hộp	0,01	0,01
4	Sổ	Quyển	0,15	0,12
5	Bút bi	Cái	1,50	1,50
6	Đĩa CD	Cái	1,00	–
7	Hộp ghim kẹp	Hộp	0,05	0,05
8	Hộp ghim dập	Hộp	0,10	0,10
9	Giấy ghi chú	Tập	0,20	0,10
10	Cặp để tài liệu	Cái	0,34	0,28

Ghi chú: Mức vật liệu trên tính cho cả 3 loại KK1, KK2 và KK3.

IV. CHUẨN HOÁ VÀ CHUYỂN ĐỔI DỮ LIỆU

1. Nội dung công việc

- Chuyển đổi dữ liệu không gian về hệ tọa độ thống nhất theo yêu cầu thiết kế kỹ thuật (nếu cần);

- Chuẩn hoá dữ liệu không gian theo thiết kế mô hình dữ liệu;

- Chuẩn hóa phông chữ theo tiêu chuẩn TCVN 6909 (nếu cần);

- Chuẩn hóa dữ liệu phi không gian theo thiết kế mô hình dữ liệu;

- Chuyển đổi dữ liệu sau khi được chuẩn hóa vào mô hình dữ liệu.

2. Phân loại khó khăn

2.1. Các yếu tố ảnh hưởng

- Yêu cầu về độ chính xác của dữ liệu;

- Số đối tượng quản lý.

2.2. Tính điểm theo các yếu tố ảnh hưởng

STT	Các yếu tố ảnh hưởng	Điểm
1	Yêu cầu về độ chính xác của dữ liệu: tối đa 60 điểm
	Sai số theo quy định	40
	Chính xác tuyệt đối	60
2	Đối tượng quản lý: tối đa 40 điểm (hệ thống có n đối tượng quản lý)
	n<=4	20
	4< n< 8	30
	n >=8	40

2.3. Phân loại khó khăn

Căn cứ điểm của từng yếu tố ảnh hưởng, tính tổng số điểm của các yếu tố ảnh hưởng đến bước chuẩn hóa và chuyển đổi dữ liệu. Tổng số điểm ký hiệu là K, việc phân loại khó khăn được xác định theo bảng sau:

STT	Mức độ khó khăn	Khoảng điểm
1	KK 1	K <= 60
2	KK 2	60 < K < 80
3	KK 3	K >= 80

3. Định biên

STT	Danh mục công việc	KS1	KS2	Nhóm
1	Chuyển đổi dữ liệu không gian về hệ tọa độ thống nhất theo yêu cầu thiết kế kỹ thuật .	1		1
2	Chuẩn hóa dữ liệu không gian theo thiết kế mô hình dữ liệu.	4	1	5
3	Chuẩn hóa phông chữ theo tiêu chuẩn TCVN 6909.	2		2
4	Chuẩn hóa dữ liệu phi không gian theo thiết kế mô hình dữ liệu.	1		1
5	Chuyển đổi dữ liệu sau khi đã được chuẩn hóa vào mô hình dữ liệu.		1	1

4. Định mức lao động công nghệ

Công nhóm/01 đối tượng quản lý

STT	Danh mục công việc	KK1	KK2	KK3
1	Chuyển đổi dữ liệu không gian về hệ tọa độ thống nhất theo yêu cầu thiết kế kỹ thuật	17	21	26
2	Chuẩn hóa dữ liệu không gian theo thiết kế mô hình dữ liệu.	49	70	105
3	Chuẩn hóa phông chữ theo tiêu chuẩn TCVN 6909.	28	40	60
4	Chuẩn hóa dữ liệu phi không gian theo thiết kế mô hình dữ liệu.	28	40	60
5	Chuyển đổi dữ liệu sau khi đã được chuẩn hóa vào mô hình dữ liệu.	11	15	23

5. Định mức vật tư, thiết bị

5.1. Dụng cụ

Ca/01 đối tượng quản lý

STT	Dụng cụ	ĐVT	Thời hạn (tháng)	Chuyển đổi dữ liệu không gian về hệ tọa độ	Chuẩn hóa dữ liệu không gian theo thiết kế mô hình dữ liệu	Chuẩn hóa phông chữ	Chuẩn hóa dữ liệu phi không gian theo thiết kế mô hình dữ liệu	Chuyển đổi dữ liệu sau khi đã được chuẩn hóa vào mô hình dữ liệu
1	Hộp đựng tài liệu	Cái	12	16,80	280,00	64,00	32,00	12,00
2	Túi đựng tài liệu	Cái	12	16,80	280,00	64,00	32,00	12,00
3	Dập ghim	Cái	24	16,80	280,00	12,00	6,00	2,00
4	Ổ ghi đĩa DVD	Cái	60	16,80	280,00	6,50	3,00	1,20
5	Ghế	Cái	96	16,80	280,00	64,00	32,00	12,00
6	Bàn làm việc	Cái	96	16,80	280,00	64,00	32,00	12,00
7	Quạt trần 100W	Cái	96	2,10	35,00	8,00	4,00	1,50
8	Đèn neon 40W	Bộ	24	4,20	70,00	16,00	8,00	3,00
9	Tủ đựng tài liệu	Cái	96	4,20	70,00	16,00	8,00	3,00
10	Giá để tài liệu	Cái	96	4,20	70,00	16,00	8,00	3,00
11	Điện	kW		3,18	52,92	12,10	6,05	2,27

5.2. Thiết bị

Ca/01 đối tượng quản lý

STT	Thiết bị	ĐVT	CS (kW)	Chuyển đổi dữ liệu không gian về hệ tọa độ	Chuẩn hóa dữ liệu không gian theo thiết kế mô hình dữ liệu	Chuẩn hóa phông chữ	Chuẩn hóa dữ liệu phi không gian theo thiết kế mô hình dữ liệu	Chuyển đổi dữ liệu sau khi đã được chuẩn hóa vào mô hình dữ liệu
1	Máy tính để bàn	Bộ	0,4	12,60	42,00	24,00	24,00	9,00
2	Máy in laser	Cái	0,6	0,882	2,94	1,68	1,68	0,63
3	Điều hòa nhiệt độ	Cái	2,2	2,80	9,38	5,36	5,36	2,01
4	Máy photocopy	Cái	1,5	0,63	2,10	1,20	1,20	0,45
5	Điện	kW		106,72	355,74	203,28	203,28	76,23

Ghi chú: Mức dụng cụ, thiết bị trên tính cho loại KK2, mức cho các loại KK khác tính theo hệ số bảng dưới đây:

Mức độ khó khăn	Chuyển đổi dữ liệu không gian về hệ tọa độ	Chuẩn hóa dữ liệu không gian theo thiết kế mô hình dữ liệu	Chuẩn hóa phông chữ	Chuẩn hóa dữ liệu phi không gian theo thiết kế mô hình dữ liệu	Chuyển đổi dữ liệu sau khi đã được chuẩn hóa vào mô hình dữ liệu
KK1	0,8	0,7	0,7	0,7	0,7
KK2	1,0	1,0	1,0	1,0	1,0
KK3	1,2	1,5	1,5	1,5	1,5

5.3. Vật liệu

Ca/01 đối tượng quản lý

STT	Vật liệu	ĐVT	Chuyển đổi dữ liệu không gian về hệ tọa độ	Chuẩn hóa dữ liệu không gian theo thiết kế mô hình dữ liệu	Chuẩn hóa phông chữ	Chuẩn hóa dữ liệu phi không gian theo thiết kế mô hình dữ liệu	Chuyển đổi dữ liệu sau khi đã được chuẩn hóa vào mô hình dữ liệu
1	Giấy A4	Gram	0,042	0,07	0,06	0,08	0,03
2	Mực in laser	Hộp	0,005	0,005	0,005	0,005	0,003
3	Mực máy photocopy	Hộp	0,01	0,01	0,01	0,01	0,005
4	Sổ	Quyển	0,10	1,80	0,40	0,20	0,08
5	Bút bi	Cái	0,25	4,00	1,00	–	0,20
6	Đĩa CD	Cái	1,00	1,00	1,00	1,00	1,00
7	Đĩa DVD	Cái	–	2,00	–	–	–
8	Hộp ghim kẹp	Hộp	0,10	0,10	0,10	0,10	0,10
9	Hộp ghim dập	Hộp	0,10	0,10	0,10	0,10	0,10
10	Giấy ghi chú	Tập	0,20	0,30	0,30	0,20	0,20
11	Cặp để tài liệu	Cái	0,20	0,50	0,50	0,50	0,50

Ghi chú: Mức vật liệu trên tính cho cả 3 loại KK1, KK2 và KK3.
