QUYẾT ĐỊNH

VỀ VIỆC BAN HÀNH TÀI LIỆU HƯỚNG DẪN CÁC NỘI DUNG LIÊN QUAN ĐẾN THIẾT KẾ,
KHAI THÁC, BẢO ĐẢM AN TOÀN KHAI THÁC TẠI SÂN BAY
(TU CHỈNH LẦN 3)

___________

CỤC TRƯỞNG CỤC HÀNG KHÔNG VIỆT NAM

Căn cứ Luật Hàng không dân dụng Việt Nam số 66/2006/QH11 ngày 29/6/2006; Luật sửa đổi, bổ sung một số điều của Luật Hàng không dân dụng Việt Nam số 61/2014/QH13 ngày 21/11/2014;

Căn cứ Nghị định số 66/2015/NĐ-CP ngày 12/8/2015 của Chính phủ quy định về Nhà chức trách hàng không;

Căn cứ Nghị định số 05/2021/NĐ-CP ngày 25/01/2021 của Chính phủ quy định về quản lý, khai thác cảng hàng không, sân bay;

Căn cứ Thông tư số 29/2021/TT-BGTVT ngày 30/11/2021 của Bộ trưởng Bộ Giao thông vận tải quy định chi tiết về quản lý, khai thác cảng hàng không, sân bay;

Căn cứ Quyết định số 2606/QĐ-BGTVT ngày 07/9/2017 của Bộ trưởng Bộ Giao thông vận tải quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Cục Hàng không Việt Nam; Quyết định số 1055/QĐ-BGTVT ngày 31/5/2019 về việc sửa đổi, bổ sung Quyết định số 2606/QĐ-BGTVT ngày 07/9/2017 của Bộ trưởng Bộ Giao thông vận tải quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Cục Hàng không Việt Nam;

Căn cứ Quyết định số 456/QĐ-CHK ngày 10/3/2022 của Cục trưởng Cục Hàng không Việt Nam về việc ban hành Tài liệu hướng dẫn các nội dung liên quan đến thiết kế, khai thác, bảo đảm an toàn khai thác tại sân bay;

Xét đề nghị của Trưởng phòng Quản lý cảng hàng không, sân bay,

QUYẾT ĐỊNH:

Điều 3. Các ông/bà Tổng giám đốc Tổng công ty Cảng hàng không Việt Nam - CTCP, Tổng giám đốc Tổng công ty Quản lý bay Việt Nam, Tổng giám đốc Cảng hàng không quốc tế Vân Đồn, Giám đốc Cảng vụ hàng không miền Bắc, miền Trung, miền Nam, Trưởng phòng Quản lý cảng hàng không, sân bay và Thủ trưởng các cơ quan, đơn vị liên quan chịu trách nhiệm thi hành Quyết định này.
Quá trình thực hiện, nếu có vướng mắc, các cơ quan, đơn vị báo cáo kịp thời về Cục Hàng không Việt Nam để xem xét, giải quyết theo quy định./.

HƯỚNG DẪN CÁC NỘI DUNG LIÊN QUAN
ĐẾN THIẾT KẾ, KHAI THÁC, BẢO ĐẢM
AN TOÀN KHAI THÁC TẠI SÂN BAY

(Ban hành kèm theo Quyết định số 1006/QĐ-CHK ngày 12/5/2023
của Cục trưởng Cục Hàng không Việt Nam)
(Tu chỉnh lần 3)

MỤC LỤC

CĂN CỨ PHÁP LÝ

CHƯƠNG I: QUY ĐỊNH CHUNG

Điều 1. Mục tiêu, phạm vi điều chỉnh và đối tượng áp dụng

Điều 2. Giải thích từ ngữ, chữ viết tắt

CHƯƠNG II: HƯỚNG DẪN CÁC NỘI DUNG LIÊN QUAN ĐẾN THIẾT KẾ, KHAI THÁC, BẢO ĐẢM AN TOÀN KHAI THÁC TẠI SÂN BAY THEO ANNEX 14

MỤC 1: THÔNG SỐ SÂN BAY

Điều 3. Các dữ liệu hàng không

Điều 4. Điểm quy chiếu sân bay

Điều 5. Mức cao sân bay và đường cất hạ cánh

Điều 6. Nhiệt độ không khí tham chiếu của sân bay

Điều 7. Kích thước sân bay và thông tin liên quan

Điều 8. Sức chịu tải của mặt đường sân bay (áp dụng đến ngày 27/11/2024)

Điều 8A. Sức chịu tải của mặt đường sân bay (áp dụng từ ngày 28/11/2024)

Điều 9. Vị trí kiểm tra đo độ cao trước khi bay

Điều 10. Các cự ly công bố

Điều 11. Tình trạng khu vực hoạt động tại sân bay và các hạ tầng liên quan

Điều 12. Tình trạng mặt đường cất hạ cánh để sử dụng trong báo cáo

Điều 13. Di dời tàu bay mất khả năng di chuyển và khẩn nguy cứu nạn

Điều 14. Hệ thống chỉ thị độ dốc tiếp cận bằng mắt

MỤC 2: ĐƯỜNG CẤT HẠ CÁNH

Điều 15. Số lượng và hướng đường cất hạ cánh

Điều 16. Vị trí ngưỡng đường CHC

Điều 17. Chiều dài thực tế của đường CHC

Điều 18. Chiều rộng đường CHC

Điều 19. Độ dốc dọc đường CHC

Điều 20. Đảm bảo tầm nhìn trên đường CHC trong trường hợp đường CHC không tránh được sự thay đổi độ dốc

Điều 21. Khoảng cách giữa các điểm thay đổi độ dốc đường CHC

Điều 22. Độ dốc ngang đường CHC

Điều 23. Bề mặt đường cất hạ cánh

Điều 24. Lề đường CHC

Điều 25. Sân quay đầu đường CHC

Điều 26. Dải bay

Điều 27. Vật thể nằm trên dải bay

Điều 28. San gạt dải bay

Điều 29. Độ dốc của dải bay

Điều 30. Sức chịu tải dải bay

Điều 31. Khu vực an toàn cuối đường CHC (Runway end safety area - RESA)

Điều 32. Khoảng trống (clearway)

Điều 33. Đoạn dừng

Điều 34. Khu vực hoạt động của thiết bị vô tuyến đo độ cao

MỤC 3: ĐƯỜNG LĂN

Điều 35. Quy định chung

Điều 36. Chiều rộng đường lăn

Điều 37. Các đoạn vòng của đường lăn

Điều 38. Vị trí giao nhau giữa đường lăn với đường lăn, đường cất hạ cánh hoặc sân đỗ

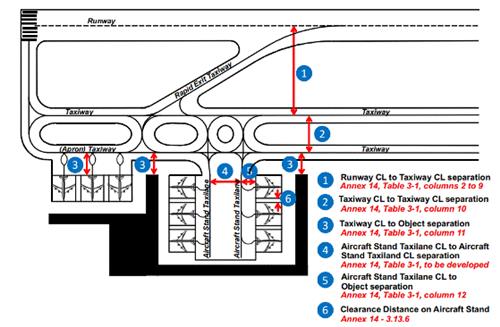

Điều 39. Các khoảng cách đối với đường lăn

Điều 40. Độ dốc của đường lăn

Điều 41. Sức chịu tải và bề mặt của đường lăn

Điều 42. Đường lăn thoát nhanh

Điều 43. Đường lăn trên cầu vượt

Điều 44. Lề đường lăn

Điều 45. Dải lăn (taxiway strip)

Điều 46. Sân chờ, vị trí chờ lên đường CHC, vị trí chờ trung gian và vị trí chờ tại đường công vụ

MỤC 4: SÂN ĐỖ TÀU BAY

Điều 47. Yêu cầu chung của sân đỗ tàu bay

Điều 48. Khoảng cách an toàn giữa các vị trí đỗ tàu bay

Điều 49. Vị trí đỗ tàu bay cách ly (biệt lập)

MỤC 5. ĐẶT TÊN ĐƯỜNG CHC, ĐƯỜNG LĂN, SÂN ĐỖ TÀU BAY

Điều 50. Đặt tên đường CHC

Điều 51. Đặt tên đường lăn

Điều 52. Quy tắc đặt tên các sân đỗ, vị trí đỗ tàu bay

MỤC 6: TĨNH KHÔNG SÂN BAY VÀ CÁC BỀ MẶT GIỚI HẠN

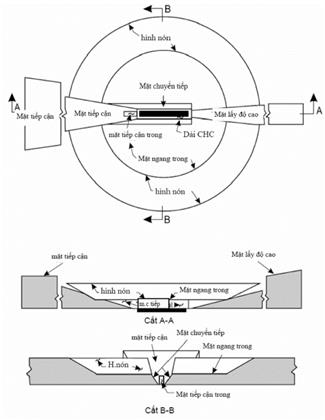

Điều 53. Các bề mặt giới hạn chướng ngại vật (OLS)

Điều 54. Bề mặt ngang ngoài

Điều 55. Bề mặt hình nón

Điều 56. Bề mặt ngang trong

Điều 57. Bề mặt tiếp cận

Điều 58. Bề mặt tiếp cận trong

Điều 59. Bề mặt chuyển tiếp

Điều 60. Bề mặt chuyển tiếp trong

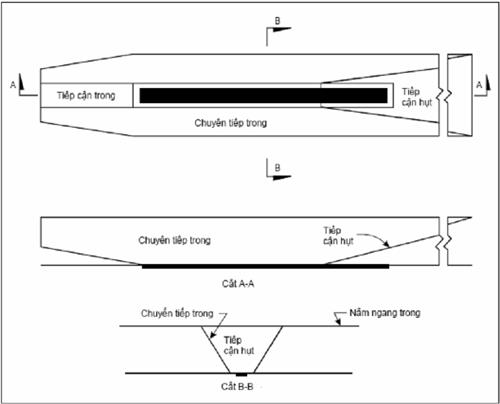

Điều 61. Bề mặt hủy bỏ hạ cánh

Điều 62. Bề mặt lấy độ cao cất cánh

Điều 63. Giới hạn chướng ngại vật đối với đường CHC không có thiết bị

Điều 64. Giới hạn chướng ngại vật đối với đường CHC tiếp cận giản đơn

Điều 65. Giới hạn chướng ngại vật đối với đường CHC tiếp cận chính xác

Điều 66. Yêu cầu giới hạn chướng ngại vật đối với đường CHC dùng cho cất cánh

Điều 67. Yêu cầu về vật thể ngoài các bề mặt giới hạn chướng ngại vật

Điều 68. Những vật thể khác

MỤC 7: HỆ THỐNG THIẾT BỊ DẪN ĐƯỜNG BẰNG MẮT

Điều 69. Ống gió

Điều 70. Thiết bị chỉ hướng hạ cánh

Điều 71. Đèn tín hiệu

Điều 72. Các bảng tín hiệu và các khu vực tín hiệu

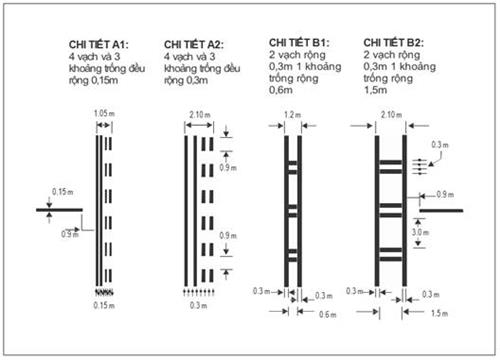

Điều 73. Sơn tín hiệu

Điều 74. Yêu cầu chung đối với hệ thống đèn phụ trợ dẫn đường hàng không

Điều 75. Yêu cầu đối với hệ thống đèn dự phòng

Điều 76. Yêu cầu chung đối với đèn mốc dẫn đường hàng không

Điều 77. Yêu cầu đối với đèn tín hiệu sân bay

Điều 78. Yêu cầu đối với đèn định vị sân bay

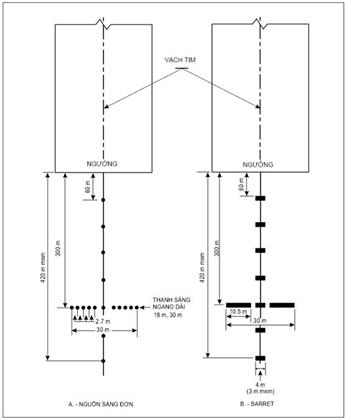

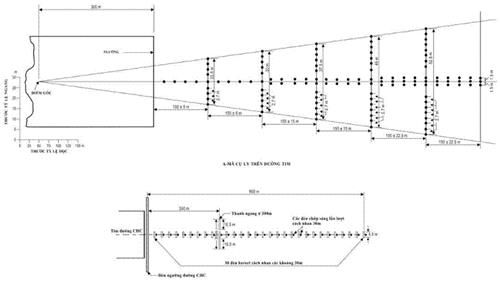

Điều 79. Yêu cầu chung đối với hệ thống đèn tiếp cận

Điều 80. Yêu cầu đối với hệ thống đèn tiếp cận giản đơn

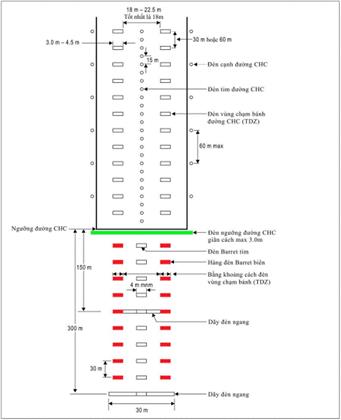

Điều 81. Yêu cầu đối với hệ thống đèn tiếp cận chính CAT I

Điều 82. Yêu cầu đối với hệ thống đèn tiếp cận chính xác CAT II và III

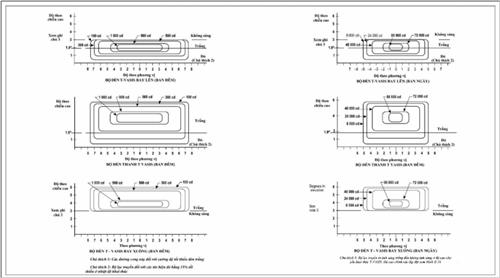

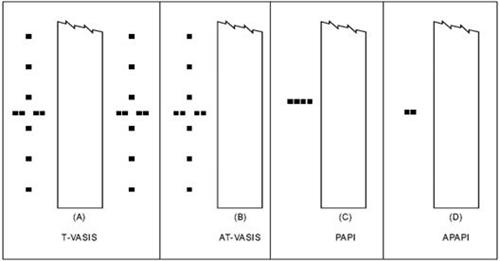

Điều 83. Hệ thống đèn chỉ dẫn độ dốc tiếp cận bằng mắt (VASIS)

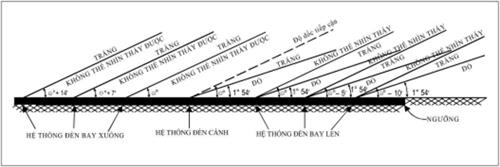

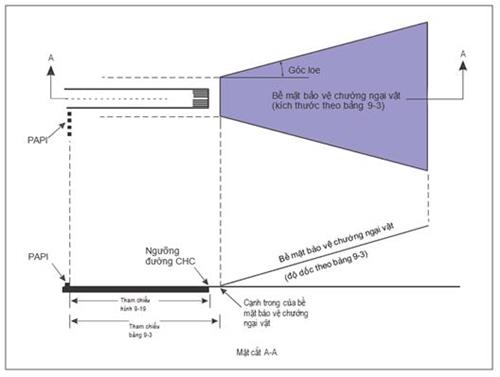

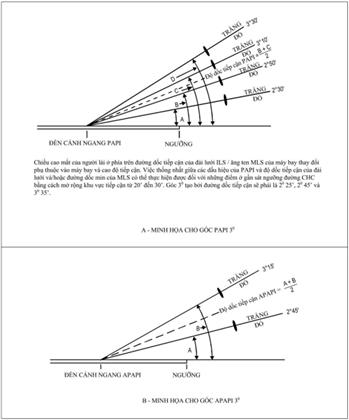

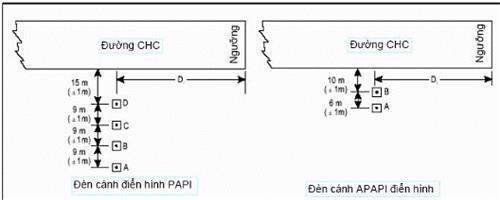

Điều 84. Yêu cầu đối với hệ thống PAPI và APAPI

Điều 85. Yêu cầu đối với đèn hướng dẫn bay vòng

Điều 86. Yêu cầu đối với hệ thống đèn dẫn vào đường CHC

Điều 87. Yêu cầu đối với đèn đánh dấu ngưỡng đường CHC

Điều 88. Yêu cầu đối với đèn lề đường CHC

Điều 89. Yêu cầu đối với đèn ngưỡng đường CHC

Điều 90. Yêu cầu đối với đèn cánh ngang đường CHC

Điều 91. Yêu cầu đối với đèn cuối đường CHC (xem Hình II-22)

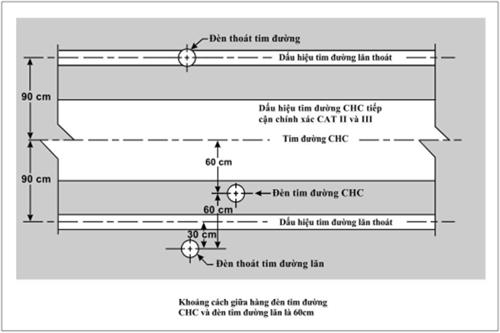

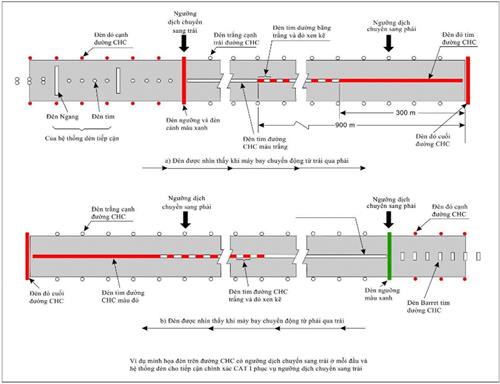

Điều 92. Yêu cầu đối với đèn tim đường CHC

Điều 93. Yêu cầu chung đối với đèn vùng chạm bánh đường CHC

Điều 94. Yêu cầu đối với đèn vùng chạm bánh giản đơn

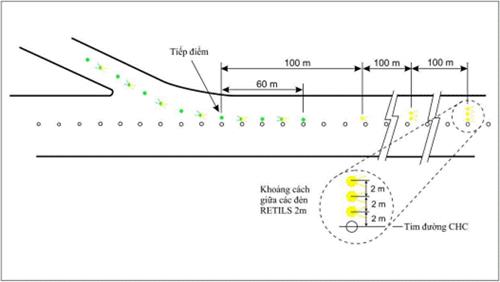

Điều 95. Yêu cầu đối với đèn nhận biết đường lăn thoát nhanh

Điều 96. Yêu cầu đối với đèn dừng

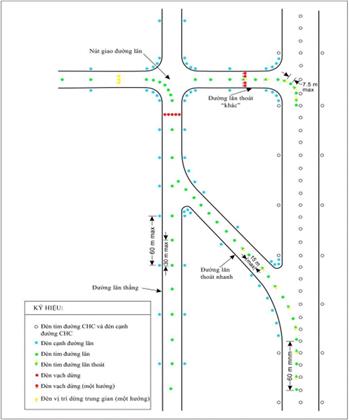

Điều 97. Yêu cầu đối với đèn tim đường lăn

Điều 98. Yêu cầu đối với đèn lề đường lăn

Điều 99. Yêu cầu đối với đèn sân quay đầu đường CHC

Điều 100. Yêu cầu đối với đèn vạch dừng

Điều 101. Yêu cầu đối với đèn vị trí chờ lăn trung gian

Điều 102. Yêu cầu đối với đèn bảo vệ đường CHC

Điều 103. Yêu cầu đèn chiếu sáng sân đỗ tàu bay

Điều 104. Yêu cầu đối với hệ thống dẫn đỗ tàu bay (VDGS)

Điều 105. Yêu cầu đối với đèn chỉ phương vị

Điều 106. Đèn chỉ dẫn di chuyển ở vị trí đỗ tàu bay

Điều 107. Hệ thống dẫn đỗ tàu bay A-VDGS

Điều 108. Đèn chỉ dẫn di chuyển ở vị trí đỗ tàu bay

Điều 109. Đèn vị trí chờ trên đường lăn

Điều 110. Hàng đèn cấm vào

Điều 111. Đèn trạng thái đường CHC

Điều 112. Khái quát về mốc

Điều 113. Mốc cạnh đường CHC không có mặt đường nhân tạo

Điều 114. Mốc cạnh đoạn dừng

Điều 115. Mốc cạnh dùng cho đường CHC khó nhận biết

Điều 116. Mốc cạnh đường lăn

Điều 117. Mốc tim đường lăn

Điều 118. Mốc cạnh đường lăn không có mặt đường nhân tạo

Điều 119. Mốc đường biên

MỤC 8: ĐÁNH DẤU CẢNH BÁO CHƯỚNG NGẠI VẬT NHÌN BẰNG MẮT

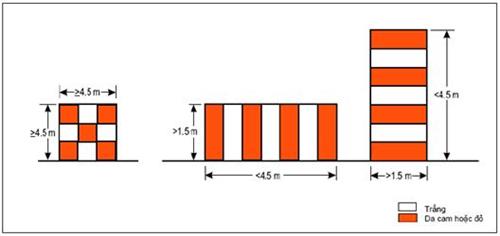

Điều 120. Đánh dấu cảnh báo chướng ngại vật nhìn bằng mắt

Điều 121. Quy định chung đánh dấu/hoặc chiếu sáng các vật thể

Điều 122. Đánh dấu hoặc chiếu sáng vật thể di động

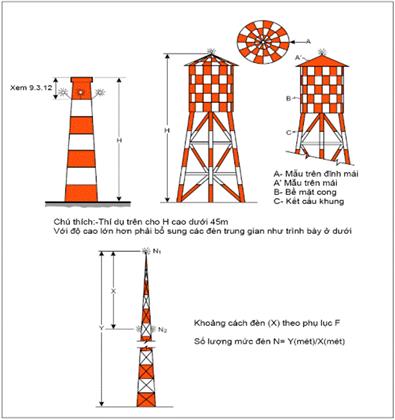

Điều 123. Đánh dấu và chiếu sáng đối với vật thể cố định

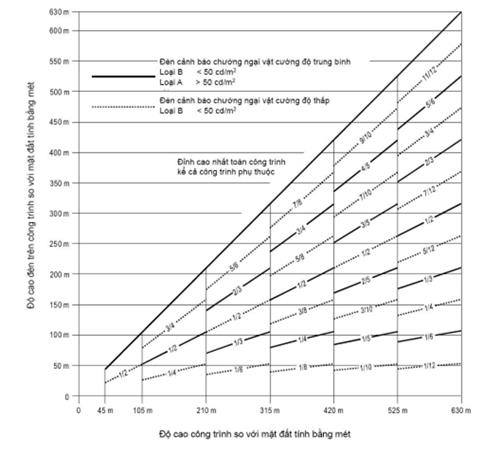

Điều 124. Chiếu sáng các vật thể có độ cao dưới 45 m so với mặt đất

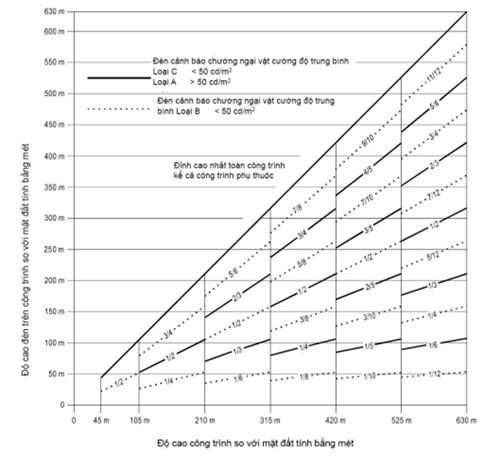

Điều 125. Chiếu sáng vật thể có chiều cao từ 45 m đến cao dưới 150 m so với mặt đất

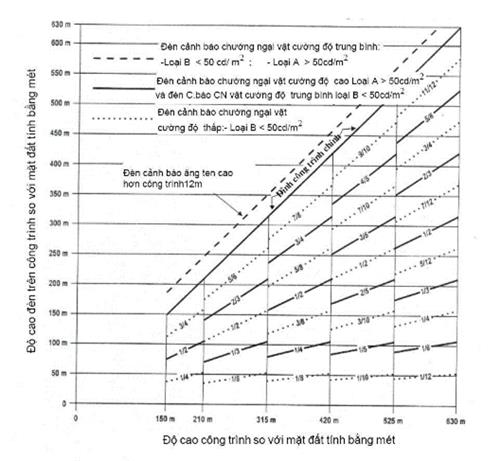

Điều 126. Chiếu sáng vật thể có chiều cao từ 150 m trở lên trên mặt đất

Điều 127. Tuabin gió

Điều 128. Đánh dấu và cảnh báo trên dây điện trên cao, dây cáp và tháp

MỤC 9: ĐÁNH DẤU CẢNH BÁO KHU VỰC HẠN CHẾ BẰNG MẮT

Điều 129. Đóng cửa đường cất hạ cánh và đường lăn hoặc từng bộ phận của chúng

Điều 130. Các bề mặt không chịu tải

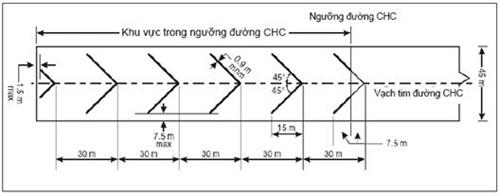

Điều 131. Khu vực trước ngưỡng đường cất hạ cánh

Điều 132. Các khu vực không sử dụng

MỤC 10: HỆ THỐNG ĐIỆN

Điều 133. Hệ thống cấp điện cho thiết bị phụ trợ dẫn đường hàng không

Điều 134. Quy định thiết kế hệ thống điện

Điều 135. Giám sát hệ thống đèn

MỤC 11: KHẨN NGUY CỨU HỎA TRỪ KHẨN NGUY ĐỐI PHÓ VỚI TÌNH HUỐNG CAN THIỆP BẤT HỢP PHÁP

Điều 136. Lập kế hoạch khẩn nguy sân bay

Điều 137. Cứu hỏa sân bay

Điều 138. Di dời tàu bay mất khả năng di chuyển

Điều 139. Giảm rủi ro do động vật hoang dã

Điều 140. Dịch vụ điều hành sân đỗ tàu bay

Điều 141. Phục vụ mặt đất cho tàu bay

Điều 142. Hoạt động của phương tiện phục vụ mặt đất trong sân bay

Điều 143. Hệ thống chỉ dẫn và kiểm soát di chuyển trên mặt đất

Điều 144. Vị trí, xây dựng và lắp đặt trang thiết bị trên các khu vực khai thác

Điều 145. Hệ thống cảnh báo xâm nhập đường cất hạ cánh chủ động

CHƯƠNG III: DUY TRÌ ĐIỀU KIỆN KHAI THÁC SÂN BAY

Điều 146. Quy định chung

Điều 147. Loại bỏ các chất bám

Điều 148. Các lớp bảo vệ mặt đường CHC

Điều 149. Các phương tiện nhìn bằng mắt

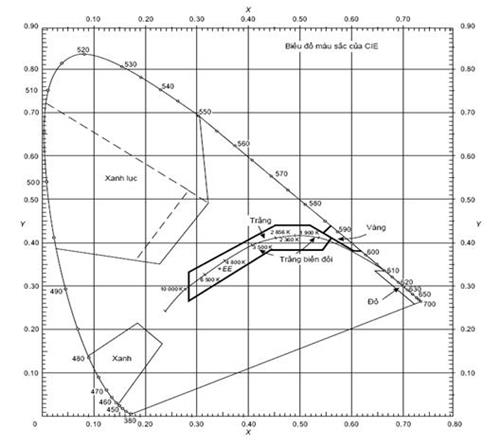

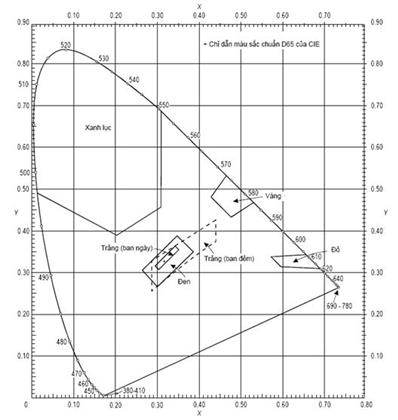

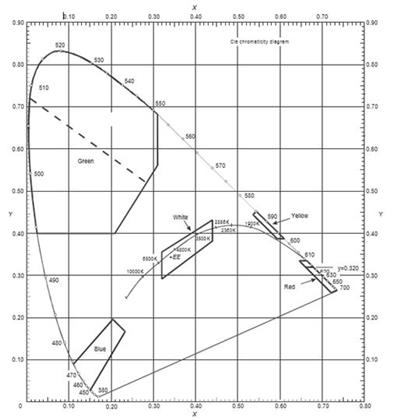

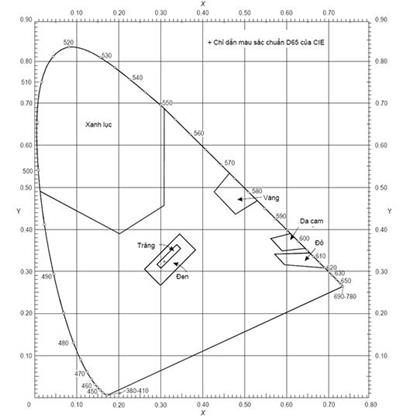

PHỤ LỤC 1: Màu sắc cho đèn hàng không mặt đất, sơn tín hiệu, biển báo và bảng hiệu

1. Khái quát

2. Màu sắc cho đèn hàng không mặt đất

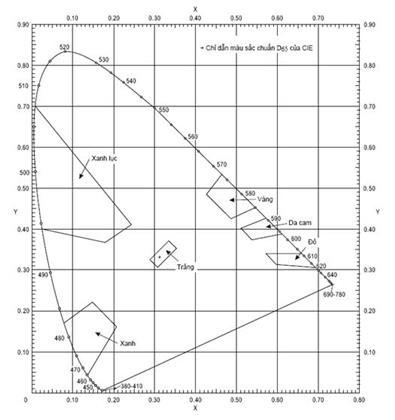

3. Màu sắc cho sơn tín hiệu, biển báo và bảng hiệu.

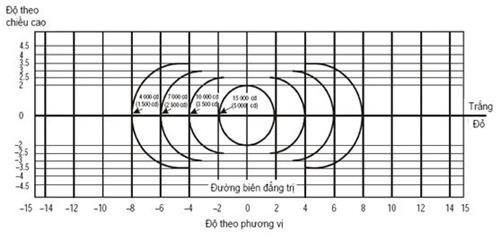

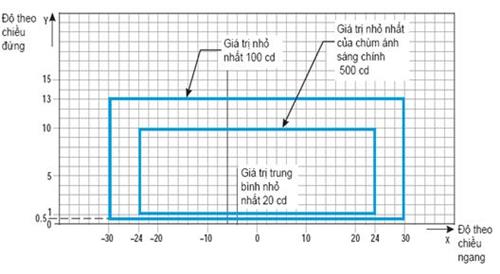

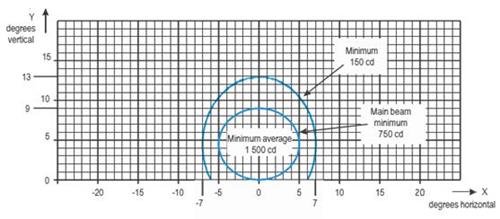

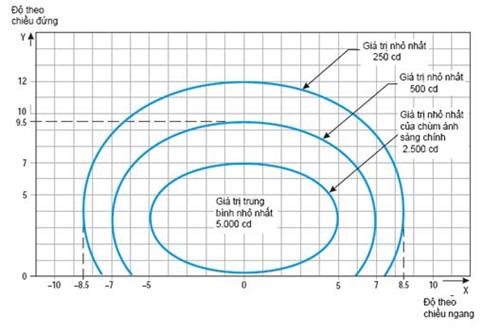

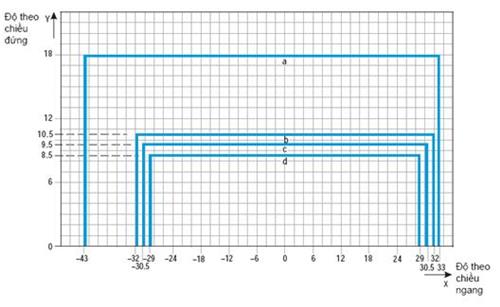

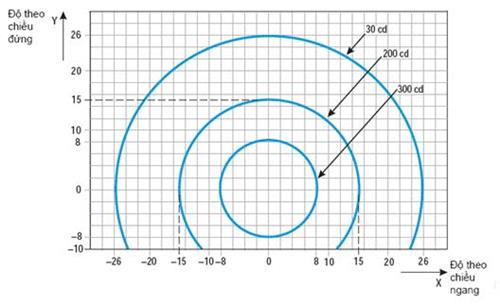

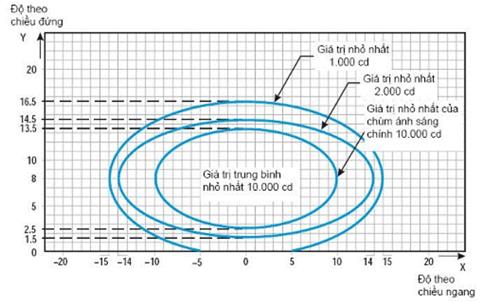

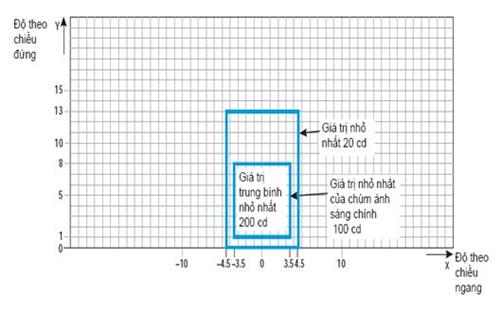

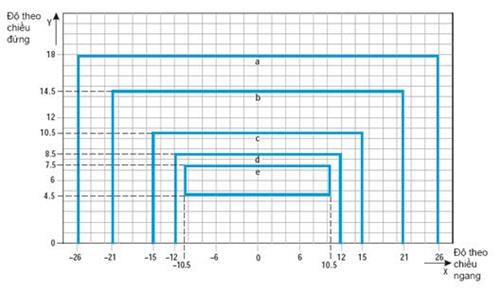

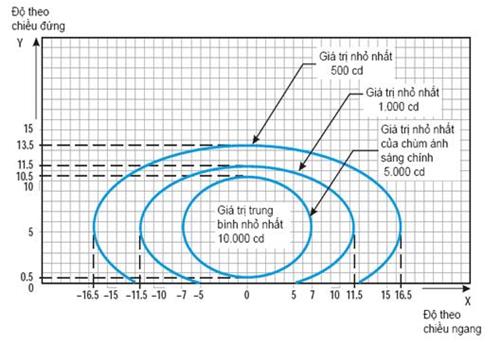

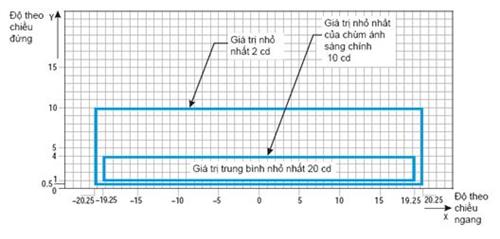

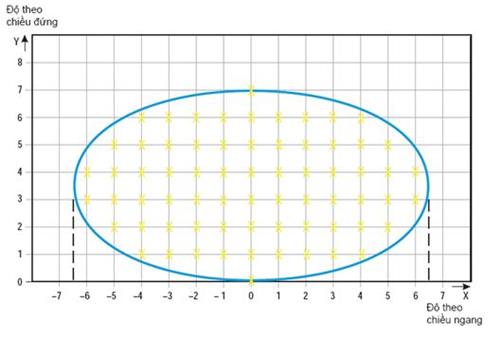

PHỤ LỤC 2: Các đặc tính đèn hàng không mặt đất

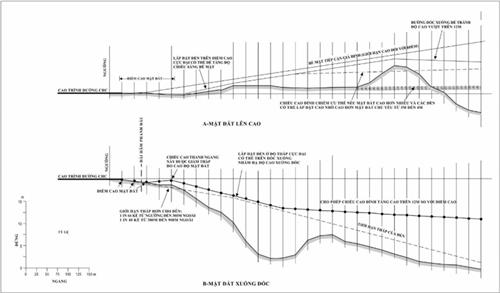

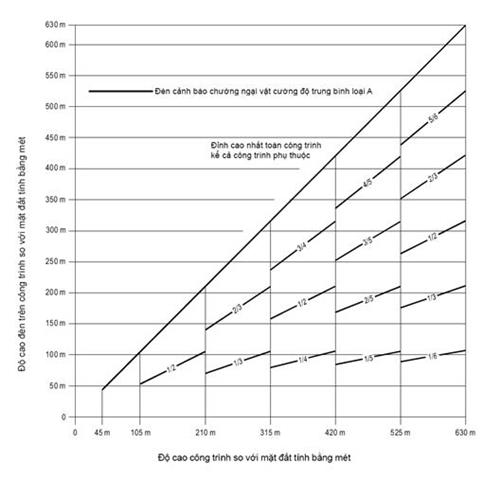

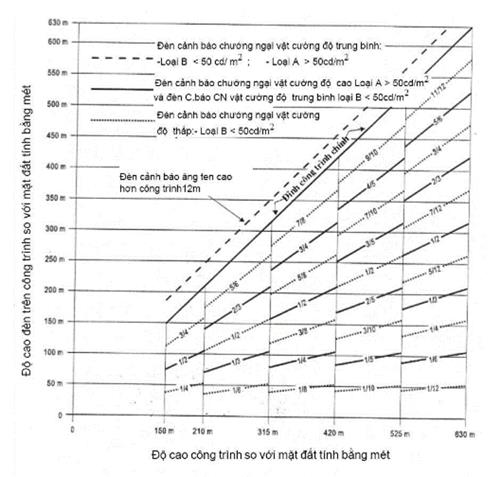

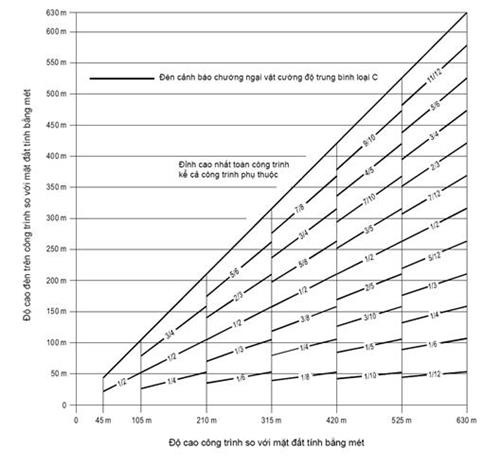

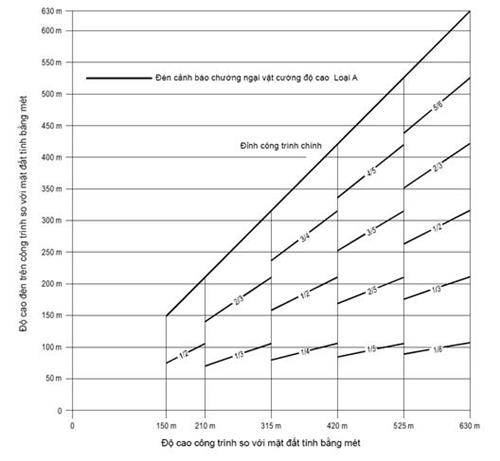

PHỤ LỤC 3: Vị trí đèn trên chướng ngại vật

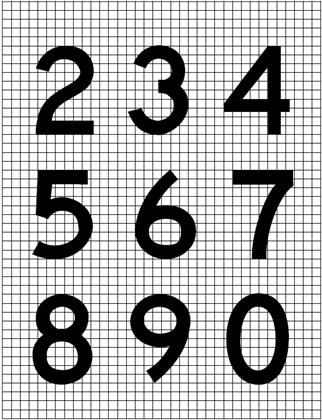

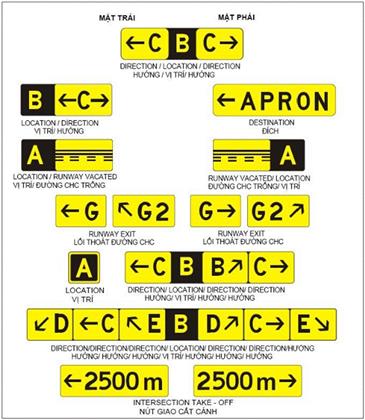

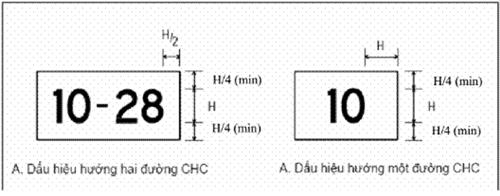

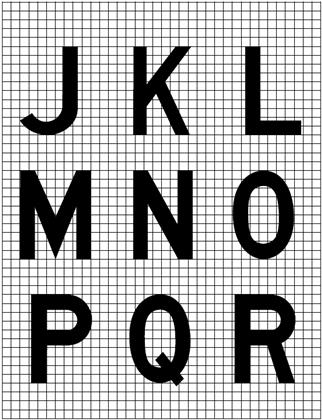

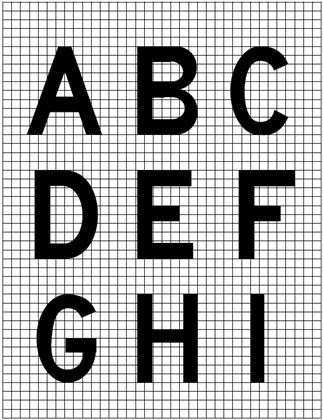

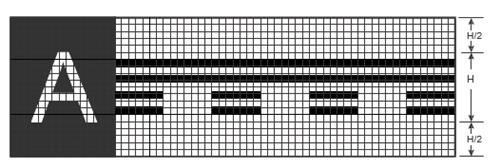

PHỤ LỤC 4. Yêu cầu thiết kế các biển báo chỉ dẫn lăn

PHỤ LỤC A: Hướng dẫn bổ sung

1. Số lượng, vị trí và hướng đường cất hạ cánh

2. Khoảng trống và đoạn dừng

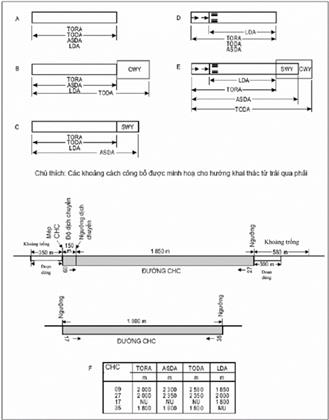

3. Tính các cự ly công bố

4. Các độ dốc trên đường cất hạ cánh

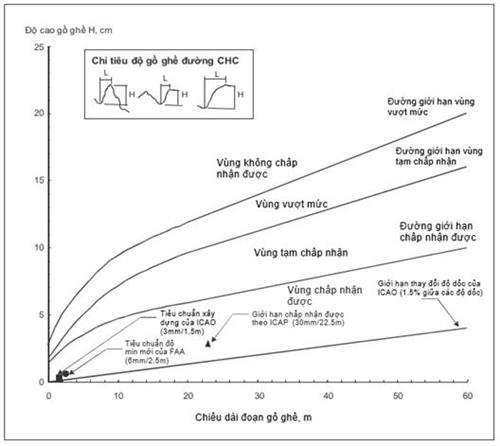

5. Độ bằng phẳng của bề mặt đường cất hạ cánh

6. Báo cáo tình trạng mặt đường CHC

7. Đặc tính thoát nước của khu vực di chuyển và khu vực lân cận xung quanh

8. Dải bay

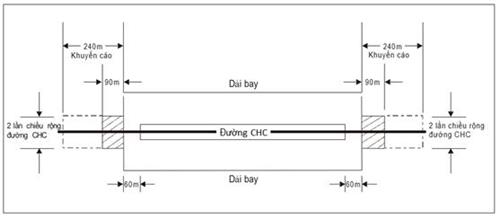

9. Khu vực an toàn cuối đường CHC

10. Vị trí của ngưỡng đường cất hạ cánh

11. Hệ thống đèn tiếp cận

12.Thứ tự ưu tiên lắp đặt hệ thống chỉ dẫn độ dốc tiếp cận nhìn bằng mắt

13. Đèn tín hiệu cảnh báo khu vực không sử dụng

14. Đèn nhận biết đường lăn thoát nhanh

15. Kiểm soát cường độ chiếu sáng của đèn tiếp cận và đèn đường cất hạ cánh

16. Khu vực tín hiệu

17. Công tác khẩn nguy và cứu hỏa

18. Người điều khiển, vận hành phương tiện, thiết bị hàng không hoạt động thường xuyên tại khu vực hạn chế cảng hàng không, sân bay (sau đây gọi tắt là người điều khiển phương tiện)

19. Phương pháp ACN-PCN công bố sức chịu tải của mặt đường sân bay (áp dụng đến ngày 27/11/2024)

19A. Phương pháp ACR-PCR công bố sức chịu tải của mặt đường sân bay (áp dụng từ ngày 28/11/2024)

20. Hệ thống tự động cảnh báo xâm nhập đường CHC (ARIWS)

21. Hướng dẫn thiết lập đường lăn để giảm thiểu khả năng xâm nhập đường CHC

22. Dữ liệu bản đồ sân bay

23. Khai thác tàu bay lớn hơn cấp sân bay đã công bố

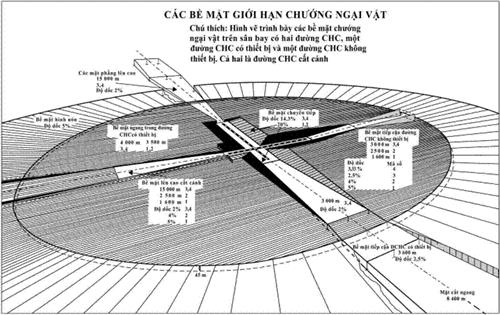

PHỤ LỤC B: Các bề mặt giới hạn chướng ngại vật

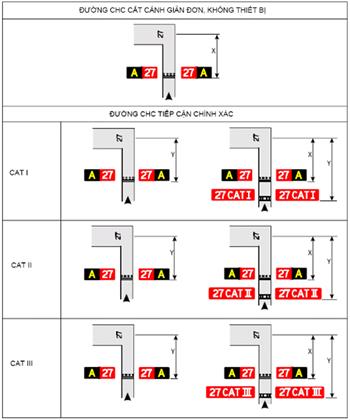

PHỤ LỤC C: Hệ thống biển báo



CĂN CỨ PHÁP LÝ

Căn cứ Luật hàng không dân dụng Việt Nam ngày 29 tháng 6 năm 2006 và Luật sửa đổi, bổ sung một số điều của Luật hàng không dân dụng Việt Nam ngày 21 tháng 11 năm 2014;

Căn cứ Nghị định số 66/2015/NĐ-CP ngày 12 tháng 8 năm 2015 của Chính phủ quy định về nhà chức trách hàng không;

Căn cứ Nghị định số 05/2021/NĐ-CP ngày 25 tháng 01 năm 2021 của Chính phủ về quản lý, khai thác cảng hàng không, sân bay;

Căn cứ Nghị định số 32/2016/NĐ-CP ngày 06 tháng 5 năm 2016 của Chính phủ quy định về quản lý độ cao chướng ngại vật hàng không và các trận địa quản lý, bảo vệ vùng trời tại Việt Nam;

Căn cứ Nghị định số 125/2015/NĐ-CP ngày 04 tháng 12 năm 2015 của Chính phủ quy định chi tiết về quản lý hoạt động bay;

Căn cứ Thông tư số 34/2014/TT-BGTVT ngày 11 tháng 8 năm 2014 của Bộ trưởng Bộ Giao thông vận tải ban hành quy chuẩn kỹ thuật quốc gia về sơn tín hiệu trên đường cất hạ cánh, đường lăn, sân đỗ tàu bay;

Căn cứ Thông tư số 19/2017/TT-BGTVT ngày 06 tháng 6 năm 2017 của Bộ trưởng Bộ Giao thông vận tải quy định về quản lý và bảo đảm hoạt động bay; Thông tư số 32/2021/TT-BGTVT ngày 14 tháng 12 năm 2021 của Bộ trưởng Bộ Giao thông vận tải sửa đổi, bổ sung một số điều của Thông tư số 19/2017/TT-BGTVT ngày 06 tháng 6 năm 2017 của Bộ trưởng Bộ Giao thông vận tải quy định về quản lý và bảo đảm hoạt động bay;

Căn cứ Thông tư 29/2021/TT-BGTVT ngày 30 tháng 11 năm 2021 của Bộ trưởng Bộ Giao thông vận tải quy định chi tiết về quản lý cảng hàng không, sân bay.



CHƯƠNG I: QUY ĐỊNH CHUNG

Điều 1. Mục tiêu, phạm vi điều chỉnh và đối tượng áp dụng

1. Mục tiêu:

- Ban hành hướng dẫn thực hiện các quy định về an toàn khai thác đường cất hạ cánh, đường lăn, sân đỗ tàu bay theo quy định tại khoản 10 Điều 8 Nghị định 05/2021/NĐ-CP và khoản 1 Điều 4 Thông tư 29/2021/TT-BGTVT.

- Rà soát và thông báo cho ICAO sự khác biệt giữa các quy định của pháp luật Việt Nam về khai thác cảng hàng không, sân bay và tiêu chuẩn của ICAO theo quy định tại khoản 13 Điều 4 Thông tư 29/2021/TT-BGTVT.

- Hướng dẫn việc thực hiện quy định, nghị quyết, tiêu chuẩn, khuyến cáo thực hành của Tổ chức Hàng không dân dụng quốc tế theo quy định tại Điều 11 Nghị định 66/2015/NĐ-CP.

2. Phạm vi áp dụng: Tại các cảng hàng không của Việt Nam có hoạt động bay dân dụng.

3. Đối tượng áp dụng: Hướng dẫn này áp dụng đối với hoạt động thiết kế, khai thác, cung cấp dịch vụ tại sân bay; người, phương tiện hoạt động tại cảng hàng không.

4. Khả năng áp dụng

a) Việc giải thích, trích dẫn để giải thích một số thông số kỹ thuật trong Hướng dẫn nếu có sự sai lệch so với các văn bản quy phạm pháp luật thì áp dụng theo văn bản quy phạm pháp luật; nếu có sự sai khác theo các tiêu chuẩn và khuyến cáo thực hành, hướng dẫn của ICAO thì áp dụng theo các tiêu chuẩn, khuyến cáo thực hành và hướng dẫn của ICAO.

b) Các thông số kỹ thuật, trừ khi có quy định khác trong trường hợp cụ thể, sẽ được áp dụng thống nhất cho tất cả các cảng hàng không khai thác dân dụng tại Việt Nam theo các yêu cầu của Điều 15 của Công ước;

c) Màu được đề cập trong Hướng dẫn này, các thông số kỹ thuật cho màu đó được nêu trong Phụ lục 1.

Điều 2. Giải thích từ ngữ, chữ viết tắt

1. Báo cáo tình trạng mặt đường CHC (Runway condition report - RCR):

Đã được quy định tại khoản 1 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là báo cáo được chuẩn hóa toàn diện liên quan đến tình trạng mặt đường cất hạ cánh và ảnh hưởng của nó đến hoạt động cất cánh và hạ cánh của tàu bay.

2. Biển báo (Sign):

a) Biển báo thông tin cố định (Fixed message sign): Biển báo chỉ thể hiện một thông tin.

b) Biển báo thông tin thay đổi - Biển báo điện tử (Variable message sign): Biển báo thông tin thay đổi có khả năng thể hiện một vài thông tin dự kiến trước hoặc có thể không có thông tin.

3. Các cự ly công bố (Declared Distances):

a) Cự ly chạy đà cất cánh (Take-off run available - TORA): Phần chiều dài thực của đoạn đường CHC được công bố và thích hợp cho tàu bay tính toán chạy đà trên mặt đất để cất cánh.

b) Cự ly có thể cất cánh (Take-off distance available - TODA): Phần chiều dài thực của đoạn đường chạy đà có thể (TORA) cộng với chiều dài của khoảng trống nếu có.

c) Cự ly có thể dừng khẩn cấp (Accelerate-stop distance available - ASDA): Phần chiều dài thực của đoạn đường chạy đà có thể (TORA) cộng với chiều dài của đoạn dừng (stopway), hay còn gọi là dải hãm đầu.

d) Cự ly có thể hạ cánh (Landing distance available - LDA): Phần chiều dài hạ cánh thực của đoạn đường CHC được công bố, thích hợp cho tàu bay tính toán hạ cánh chạy trên mặt đất.

4. Cảng hàng không (Airport): Cảng hàng không được định nghĩa theo khoản 1 Điều 47 của Luật HKDDVN, cụ thể: Cảng hàng không là khu vực xác định, bao gồm sân bay, nhà ga và trang thiết bị, công trình cần thiết khác được sử dụng cho tàu bay bay đến, bay đi và thực hiện vận chuyển hàng không.

5. Cất cánh song song độc lập (Independent parallel departures): Cất cánh đồng thời từ các đường CHC có thiết bị song song hay gần song song.

6. Cơ sở dữ liệu bản đồ sân bay (Aerodrome mapping database - AMDB): Một tập hợp dữ liệu bản đồ sân bay được tổ chức và sắp xếp thành một tập dữ liệu có cấu trúc.

7. Cường độ hiệu dụng (Effective intensity): Cường độ hiệu dụng của một đèn nháy bằng cường độ của một đèn sáng liên tục cùng màu sắc tạo ra cùng một tầm nhìn trong cùng điều kiện quan sát.

8. Chất lượng dữ liệu (Data quality): Cấp độ hoặc mức độ tin cậy mà dữ liệu được cung cấp đáp ứng yêu cầu người sử dụng dữ liệu về độ chính xác, độ phân giải, tính toàn vẹn (hoặc mức độ đảm bảo tương đương), khả năng truy nguyên, tính kịp thời, sự đầy đủ và định dạng.

9. Chỉ số phân cấp mặt đường (Pavement classification number - PCN) (áp dụng đến ngày 27/11/2024): Số biểu thị khả năng chịu lực của mặt đường.

10. Chỉ số phân cấp mặt đường (Pavement classification rating - PCR) (áp dụng từ ngày 28/11/2024): Số biểu thị khả năng chịu lực của mặt đường.

11. Chỉ số phân cấp tàu bay (Aircraft classification number - ACN) (áp dụng đến ngày 27/11/2024): Số biểu thị tác động tương đối của tàu bay lên mặt đường đặt trên nền đường có cấp chịu lực cụ thể.

12. Chỉ số phân cấp tàu bay (Aircraft classification rating - ACR) (áp dụng từ ngày 28/11/2024): Số biểu thị tác động tương đối của tàu bay lên mặt đường đặt trên nền đường có cấp chịu lực cụ thể.

13. Chiều cao trực tâm (Orthometric height): Chiều cao của một điểm trên mặt Geoid, được so sánh với mực nước biển trung bình MLS.

14. Chiều dài đường cất hạ cánh tham chiếu của tàu bay (Aeroplane reference field length): Chiều dài đường CHC tối thiểu cần thiết cho tàu bay cất cánh với tải trọng cất cánh tối đa ở độ cao mực nước biển, điều kiện khí quyển tiêu chuẩn, lặng gió và độ dốc đường CHC bằng không, như ghi trong sổ tay bay của tàu bay được cơ quan có thẩm quyền chứng nhận, hoặc các số liệu tương tự do nhà sản xuất tàu bay cung cấp. Chiều dài CHC tham chiếu là chiều dài CHC cân bằng thích hợp cho tàu bay tính toán được chấp nhận hoặc là cự ly cất cánh có thể trong những trường hợp khác.

Ghi chú: Xem Phụ lục A phần 2 trình bày khái niệm chiều dài cân bằng của dải bay

15. Chướng ngại vật - CNV (Obstacle): Đã được quy định tại khoản 1 Điều 3 Nghị định 32/2016/NĐ-CP, theo đó là những vật thể tự nhiên hoặc nhân tạo (cố định hoặc di động) nằm trên mặt đất, mặt nước hoặc công trình nhân tạo có thể ảnh hưởng đến bảo đảm an toàn cho hoạt động bay hoặc hoạt động bình thường của các trận địa quản lý, bảo vệ vùng trời và các đài, trạm vô tuyến điện hàng không. Chúng có thể:

a) Nằm trên khu vực dự định cho tàu bay hoạt động trên mặt đất, hoặc

b) Nhô lên khỏi mặt phẳng giới hạn an toàn bay, hoặc

c) Đứng bên ngoài những bề mặt an toàn nhưng được đánh giá là nguy hiểm cho giao thông hàng không.

16. Chương trình an toàn (Safety programme): Chương trình tích hợp các quy định và các hoạt động nhằm cải thiện an toàn bay.

17. Dải bay (Runway strip): Đã được quy định tại khoản 3 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là khu vực được xác định bao gồm đường cất hạ cánh và đoạn dừng (nếu có) với mục đích giảm hư hỏng tàu bay khi vượt ra khỏi đường cất hạ cánh và bảo đảm an toàn cho tàu bay bay qua phía trên đường cất hạ cánh khi hạ cánh hoặc cất cánh.

18. Dải lăn (Taxiway strip): Đã được quy định tại khoản 4 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là khu vực bao gồm đường lăn và phần mở rộng để bảo vệ tàu bay hoạt động trên đường lăn và giảm nguy cơ hư hại khi tàu bay bị lăn ra ngoài đường lăn.

19. Dấu hiệu nhận biết sân bay (Aerodrome identification sign): Dấu hiệu trên sân bay được dùng để nhận biết sân bay từ trên không.

20. Dịch vụ điều hành sân đỗ tàu bay (Apron management service): Dịch vụ nhằm điều hành tàu bay và phương tiện cơ giới hoạt động, di chuyển trên sân đỗ tàu bay.

21. Dữ liệu bản đồ sân bay (Aerodrome mapping data - AMD): Dữ liệu được thu thập cho mục đích biên soạn thông tin bản đồ sân bay sử dụng cho ngành hàng không.

Ghi chú: Dữ liệu bản đồ sân bay được thu thập cho các mục đích bao gồm cải thiện nhận thức của người dùng, hoạt động điều hướng bề mặt, đào tạo, lập biểu đồ và lập quy hoạch.

22. Dữ liệu trắc địa (Geodetic datum): Một tập hợp tối thiểu những số liệu cần thiết cho việc xác định vị trí và hướng của hệ thống định vị cục bộ so với hệ thống định vị chung toàn cầu.

23. Đèn barret (Barrette): Còn có thể gọi là thanh sáng, đó là dãy ba hay nhiều đèn hàng không mặt đất đặt gần nhau theo hàng ngang sao cho từ xa chúng được nhìn thấy như một dải sáng ngắn.

24. Đèn cảnh báo nguy hiểm (Hazard beacon): Đèn tín hiệu giao thông hàng không dùng để cảnh báo mối nguy hiểm đối với giao thông hàng không.

25. Đèn chiếu sáng cố định (Fixed light): Đèn có cường độ chiếu sáng không đổi khi nhìn từ một điểm cố định.

26. Đèn định vị hàng không (Identification beacon): Đèn tín hiệu giao thông hàng không phát tín hiệu mã phục vụ cho việc xác định một điểm cần thiết.

27. Đèn gác đường CHC (Runway guard light): Hệ thống đèn dùng để thông báo cho phi công hoặc lái xe biết sắp vào đường CHC đang hoạt động.

28. Đèn nháy (Capacitor discharge light): Loại đèn chiếu sáng trong thời gian ngắn có cường độ cao được tạo ra nhờ sự phóng điện cao áp qua chất khí chứa trong ống.

29. Đèn tín hiệu giao thông hàng không (Aeronautical beacon): Đèn tín hiệu hàng không trên mặt đất sáng liên tục hoặc không liên tục được nhìn thấy từ mọi hướng dùng để đánh dấu một điểm cụ thể trên mặt đất.

30. Đèn tín hiệu giao thông hàng không mặt đất (Aeronautical ground light): Đèn tín hiệu chuyên dùng cho mục đích phụ trợ dẫn đường hàng không mà không phải là đèn gắn trên tàu bay.

31. Đèn tín hiệu sân bay (Aerodrome beacon): Đèn tín hiệu giao thông hàng không được dùng để xác định vị trí sân bay từ trên không.

32. Địa hình (độ lồi lõm) của mặt Geoid (Geoid undulation): Khoảng cách của điểm thuộc mặt Geoid ở cao hơn (dương) hoặc thấp hơn (âm) so với elipsoid toán học chuẩn.

Ghi chú: Theo hệ thống đo đạc toàn cầu - 1984 (World Geodetic System - WSG-84): elipsoid xác định sự khác nhau giữa độ cao elipsoid WGS-84 và độ cao trực tâm (orthometrical) cho ta khái niệm địa hình (độ lồi lõm) của mặt Geoid WGS-84.

33. Điểm đen (Hot spot): Đã được quy định tại khoản 10 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là một vị trí trên khu vực hoạt động của sân bay đã từng hoặc tiềm ẩn nguy cơ xảy ra va chạm hoặc xâm nhập đường cất hạ cánh, là nơi tổ lái và người điều khiển phương tiện cần tăng cường chú ý, quan sát.

34. Điểm quy chiếu sân bay (Aerodrome reference point): Điểm đánh dấu vị trí địa lý của sân bay, còn gọi là điểm chuẩn sân bay.

35. Đoạn dừng (Stopway): Đã được quy định tại khoản 5 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là một đoạn đường được xác định trên mặt đất hình chữ nhật ở cuối chiều dài đoạn đường chạy đà có thể công bố, được chuẩn bị cho tàu bay dừng trong trường hợp cất cánh bỏ dở, còn có thể gọi là dải hãm đầu.

36. Độ cao Elipsoid (Ellipsoid height (Geodetic height)): Độ cao so với mặt độ cao trắc địa chuẩn (độ cao elipsoid chuẩn) được đo theo pháp tuyến xuyên từ mặt elipsoid qua điểm xét (Còn gọi là độ cao trắc địa).

37. Độ chính xác (Accuracy): Sự phù hợp giữa giá trị tính toán hoặc đo đạc so với giá trị thực.

38. Độ chính xác dữ liệu (Data accuracy): Mức độ gần giữa giá trị ước tính hoặc đo lường với giá trị thực.

39. Độ lệch kim la bàn của đài (Station declination): Độ lệch giữa tia không độ của đài dẫn đường đa hướng sóng cực ngắn (VOR) và hướng bắc thực, được xác định ở thời điểm hiệu chỉnh đài VOR.

40. Độ tin cậy của hệ thống đèn (Lighting system reliability): Xác suất đảm bảo hệ thống đèn làm việc bình thường với giới hạn dung sai qui định.

41. Đường công vụ (Road): Đã được quy định tại khoản 8 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là tuyến đường nằm trong khu vực hoạt động để dùng cho phương tiện cơ giới.

42. Đường CHC (Runway): Đã được quy định tại khoản 7 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là khu vực hình chữ nhật được xác định trên mặt đất tại khu bay dùng cho tàu bay cất cánh và hạ cánh.

43. Đường CHC cất cánh (Take - off runway): Đường CHC chỉ sử dụng cho tàu bay cất cánh.

44. Đường CHC có thiết bị (Instrument runway): Một trong các loại đường CHC sau đây dùng cho tàu bay hoạt động theo qui tắc tiếp cận có thiết bị:

a) Đường CHC tiếp cận giản đơn (Non-precision approach runway): Đường CHC được trang bị các phương tiện phụ trợ hạ cánh bằng mắt và không bằng mắt (bằng dụng cụ) để phục vụ cho việc hạ cánh theo phương thức tiếp cận có thiết bị loại A và trong tầm nhìn xa không dưới 1000 m.

b) Đường CHC tiếp cận chính xác CAT I (Precision approach runway, category I): Đường CHC được trang bị các phương tiện phụ trợ hạ cánh bằng mắt và không bằng mắt (bằng dụng cụ) để phục vụ cho việc hạ cánh theo phương thức tiếp cận có thiết bị loại B với độ cao quyết định (DH) không dưới 60 m (200 ft) và hoặc trong tầm nhìn không dưới 800m hoặc tầm nhìn đường CHC không dưới 550 m.

c) Đường CHC tiếp cận chính xác CAT II (Precision approach runway, category II): Đường CHC được trang bị hệ thống hệ thống hạ cánh bằng mắt và không bằng mắt (bằng dụng cụ) để phục vụ cho việc hạ cánh theo phương thức tiếp cận có thiết bị loại B với độ cao quyết định (DH) dưới 60 m (200 ft) nhưng không dưới 30 m (100 ft) và tầm nhìn đường CHC không dưới 300 m.

d) Đường CHC tiếp cận chính xác CAT III (Precision approach runway, category III): Đường CHC được trang bị hệ thống hạ cánh bằng mắt và không bằng mắt (bằng dụng cụ) để phục vụ cho việc hạ cánh theo phương thức tiếp cận có thiết bị loại B với độ cao quyết định (DH) dưới 30 m (100 ft) hoặc không có độ cao quyết định và tầm nhìn đường CHC dưới 300 m, hoặc không giới hạn tầm nhìn đường CHC.

Ghi chú 1: Các phương tiện phụ trợ hạ cánh bằng mắt không nhất thiết phải phù hợp với quy mô của các phương tiện phụ trợ hạ cánh không bằng mắt. Tiêu chí để lựa chọn các phương tiện phụ trợ hạ cánh bằng mắt là các điều kiện khai thác thực tế.

Ghi chú 2: Tham chiếu Annex 6 - Khai thác tàu bay cho các loại phương thức tiếp cận bằng thiết bị.

45. Đường CHC chính (Primary runway): Đường CHC được sử dụng ưu tiên hơn so với các đường CHC khác khi mọi điều kiện đều cho phép.

46. Đường CHC gần song song (Near - parallel runways): Những đường CHC không cắt nhau có các tim kéo dài với góc hội tụ/phân kỳ bằng hoặc nhỏ hơn 15 độ.

47. Đường CHC không có trang thiết bị (Non - instrument runway): Đường CHC dùng cho tàu bay hoạt động theo quy tắc bay bằng mắt.

48. Đường CHC tiếp cận chính xác (Precision approach runway): Xem đường CHC có thiết bị.

49. Đường lăn (Taxiway): Đã được quy định tại khoản 9 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là khu vực được xác định trong khu bay dùng cho tàu bay lăn, di chuyển từ bộ phận này đến bộ phận khác của khu bay.

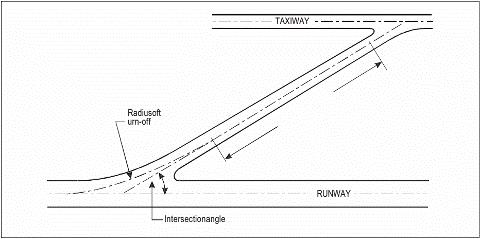

50. Đường lăn thoát nhanh (Rapid exit taxiway): Đường lăn nối với đường CHC theo một góc nhọn và dùng cho tàu bay hạ cánh rời đường CHC với tốc độ lớn nhằm giảm thời gian chiếm đường CHC.

51. Đường lăn trên sân đỗ tàu bay (Apron taxiway): Một phần của hệ thống đường lăn nằm trên sân đỗ tàu bay dùng làm đường lăn qua sân đỗ tàu bay.

52. Giấy chứng nhận khai thác cảng hàng không, sân bay (Aerodrome certificate): Giấy chứng nhận khai thác cảng hàng không, sân bay được định nghĩa theo Điều 51 Luật HKDDVN, cụ thể: Giấy do cơ quan có thẩm quyền theo luật hàng không cấp, chứng nhận sân bay đủ điều kiện hoạt động theo quy định đối với loại sân bay đó.

53. Hành vi con người (Human performance): Những giới hạn và khả năng của con người có thể ảnh hưởng đến độ an toàn và hiệu quả của hoạt động hàng không.

54. Hệ quy chiếu đứng

Dữ liệu mực nước biển trung bình (MSL), cho biết quan hệ giữa cao độ liên quan đến lực hấp dẫn ứng với bề mặt của Geoid, được sử dụng làm hệ qui chiếu đứng.

Ghi chú 1: Toàn bộ mặt Geoid xấp xỉ MSL. Nó được định nghĩa như bề mặt đẳng thế đồng nhất của trái đất với MSL tĩnh lặng mở rộng liên tục xuyên qua các lục địa.

Ghi chú 2: Độ cao ứng với lực hấp dẫn được hiểu như là độ cao trực đạc, nghĩa là chiều cao của các điểm phía trên đường elipsoit, cũng là độ cao elipsoid.

55. Hệ quy chiếu ngang

Hệ quy chiếu hay hệ trắc địa quốc tế - 1984 (WGS-84) được sử dụng làm hệ qui chiếu ngang. Hệ tọa độ địa lý hàng không (kinh độ và vĩ độ) được biểu thị bằng các thuật ngữ của hệ dữ liệu trắc địa chuẩn quốc tế WGS-84.

56. Hệ quy chiếu thời gian

a) Hệ thống lịch Gregorian và Hệ tọa độ giờ quốc tế (UTC) được dùng làm hệ qui chiếu thời gian.

b) Khi dùng hệ quy chiếu thời gian khác, thì phải chỉ rõ điều này trong phần 1 Tổng quan mục 2.1.2 (GEN 2.1.2) của Tập thông báo tin tức hàng không - AIP (Aeronautical Information Publication) - theo quy định của ICAO.

57. Hệ số sử dụng (Usability factor): Số phần trăm thời gian sử dụng đường CHC hay hệ đường CHC không bị thành phần gió ngang hạn chế.

Ghi chú: Gió ngang là gió gần mặt đất, có hướng vuông góc với tim đường CHC.

58. Hệ tham chiếu gốc (Datum): Một số liệu hoặc một tập hợp các số liệu dùng để tham chiếu hoặc là cơ sở để tính ra các số liệu khác (ISO Standard 19104).

59. Hệ thống giảm tốc độ (Arresting system): Hệ thống được thiết kế để giảm tốc độ tàu bay khi chạy vượt quá đường cất hạ cánh.

60. Hệ thống quản lý an toàn (Safety management system): Đã được quy định tại khoản 1 Điều 68 Thông tư 29/2021/TT-BGTVT, theo đó bao gồm các chính sách, mục tiêu an toàn, quản lý rủi ro an toàn, đảm bảo an toàn và thúc đẩy an toàn đối với các tổ chức tham gia vào hoạt động hàng không dân dụng tại cảng hàng không, sân bay của Việt Nam.

61. Hệ thống tự động cảnh báo xâm nhập đường cất hạ cánh (Autonomous runway incursion warning system (ARIWS): Hệ thống cung cấp khả năng phát hiện tự động về khả năng xâm nhập hoặc chiếm dụng đường cất hạ cánh đang hoạt động và cảnh báo trực tiếp cho tổ lái hoặc người điều khiển phương tiện.

62. Hoạt động song song tách chiều (Segregated parallel operations): Các hoạt động đồng thời trên đường CHC có thiết bị song song hoặc gần song song, trong đó một đường CHC chỉ sử dụng cho hạ cánh và đường CHC kia chỉ sử dụng cho cất cánh.

63. Hủy bỏ hạ cánh (Balked landing): Quá trình hạ cánh khi mà tàu bay không được phép hạ cánh nữa ở tại điểm bất kỳ nằm dưới chiều cao vượt chướng ngại vật (OCA/H)

64. Kiểm tra độ dư định kỳ (Cyclic redundancy check - CRC): Một thuật toán được dùng để biểu thị bằng số các dữ liệu bổ sung nhằm cung cấp độ chính xác bảo đảm chống mất mát hoặc thay đổi của dữ liệu.

65. Khoảng trống (Clearway): Đã được quy định tại khoản 12 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là khu vực mặt đất hoặc mặt nước hình chữ nhật không có chướng ngại vật được người khai thác cảng hàng không, sân bay lựa chọn hoặc chuẩn bị, tạo thành khu vực thuận tiện cho tàu bay thực hiện đoạn cất cánh ban đầu đến độ cao quy định.

66. Khu vực an toàn cuối đường cất hạ cánh - RESA (Runway end safety area): Đã được quy định tại khoản 13 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là vùng nằm đối xứng ở hai bên đường tim kéo dài của đường cất hạ cánh tiếp giáp với cạnh cuối đường cất hạ cánh nhằm giảm nguy cơ hư hỏng tàu bay khi chạm bánh trước đường cất hạ cánh hoặc chạy vượt ra ngoài đường cất hạ cánh.

67. Vùng chạm bánh (Touch down zone): Một phần đường CHC kể từ ngưỡng đường CHC trở vào cho phép tàu bay tiếp xúc bánh đầu tiên với đường CHC khi hạ cánh.

68. Khu vực di chuyển (Manoeuvring area): Đã được quy định tại khoản 14 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là một phần của sân bay được sử dụng cho tàu bay cất cánh, hạ cánh và lăn bánh, không bao gồm sân đỗ tàu bay.

69. Khu vực hạ cánh (Landing area): Một phần của khu bay dành cho tàu bay hạ cánh hay cất cánh.

70. Khu vực hoạt động (Movement area): Đã được quy định tại khoản 15 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là một phần của sân bay được sử dụng cho tàu bay cất cánh, hạ cánh, lăn bánh, bao gồm khu vực di chuyển và sân đỗ tàu bay.

71. Khu vực tín hiệu (Signal area): Một phần ở trong sân bay dùng để bố trí tín hiệu mặt đất.

72. Lề đường (Shoulder): Khu vực tiếp giáp với mép mặt đường được chuẩn bị tốt nhằm chuyển tiếp êm thuận giữa mặt đường và bề mặt tiếp giáp.

73. Lịch (Calendar):

Hệ thống lịch chuẩn đo các khoảng thời gian tương đối theo trục thời gian dùng làm căn cứ xác định thời điểm kết thúc một ngày (ISO 19108).

Ghi chú: ISO 19108, Geographic information - Temporal schema: Tiêu chuẩn ISO 19108 Thông tin địa lý - Lịch thời gian.

74. Lịch Gregorian (Calendar Gregorian):

Lịch phổ thông đang dùng được áp dụng lần đầu năm 1582 xác định một năm xích đạo gần đúng hơn so với lịch Julian (ISO 19108).

Ghi chú 1: Trong lịch Gregorian một năm nói chung có 365 ngày hoặc năm nhuận 366 ngày được chia thành 12 tháng.

Ghi chú 2: ISO 19108, Geographic information - Temporal schema: Tiêu chuẩn ISO 19108 Thông tin địa lý- Lịch thời gian.

75. Mã tình trạng mặt đường cất hạ cánh (Runway condition code - RWYCC): Là số mô tả tình trạng mặt đường cất hạ cánh được sử dụng trong báo cáo tình trạng mặt đường cất hạ cánh.

Lưu ý: Mục đích của mã tình trạng mặt đường CHC là để cho phép tính toán hoạt động tàu bay của tổ lái. Trình tự xác định mã tình trạng mặt đường CHC được thể hiện trong PANS-Sân bay (Doc 9981).

76. Ma trận đánh giá tình trạng mặt đường CHC (Runway condition assessment matrix - RCAM): Là ma trận cho phép đánh giá mã tình trạng mặt đường CHC, sử dụng các quy trình liên quan, từ một tập hợp tình trạng mặt đường CHC và báo cáo từ phi công về hoạt động phanh.

77. Mặt Geoid (Geoid): Bề mặt đẳng trọng lực của trái đất theo giả thiết trùng với mực nước biển trung bình tĩnh lặng (MLS) mở rộng liên tục xuyên qua các lục địa.

Ghi chú: Mặt Geoid có hình dạng không đều do điều kiện địa phương (gió thổi, độ mặn, dòng nước v.v...) và hướng trọng lực vuông góc với mặt Geoid thay đổi tại mọi điểm.

78. Mật độ giao thông sân bay (Aerodrome traffic density):

a) Thấp: Khi số lần hoạt động trung bình trong giờ cao điểm của tàu bay không vượt quá 15 lần trên một đường CHC, hoặc tổng số lần hoạt động trên toàn sân bay dưới 20 lần trong trường hợp đặc biệt;

b) Trung bình: Khi số lần hoạt động trung bình trong giờ cao điểm của tàu bay từ 16 đến 25 lần trên một đường CHC, hoặc tổng số lần hoạt động trên toàn sân bay nằm trong khoảng từ 20 đến 35 lần trong trường hợp đặc biệt;

c) Cao: Khi số lần hoạt động trung bình trong giờ cao điểm của tàu bay từ 26 lần hoặc lớn hơn trên một đường CHC, hoặc tổng số lần hoạt động trên toàn sân bay lớn hơn 35 lần trong trường hợp đặc biệt.

Ghi chú 1: Số lần hoạt động của tàu bay trung bình trong giờ cao điểm là giá trị trung bình số học số lần tàu bay hoạt động tại giờ cao điểm hàng ngày trong một năm.

Ghi chú 2: Một lần cất cánh hoặc hạ cánh được coi là một lần hoạt động.

79. Mốc (Marker): Vật thể nhô lên khỏi mặt đất để đánh dấu một chướng ngại vật (CNV) hay để phân định đường biên.

80. Mức cao sân bay (Aerodrome elevation): Độ cao của điểm cao nhất trên khu hạ cánh.

81. Nút giao đường lăn (Taxiway intersection): Nơi giao nhau của hai hoặc nhiều đường lăn.

82. Nguyên tắc nhân tố con người (Human factors principles): Nguyên tắc này được áp dụng cho quá trình thiết kế, cấp chứng chỉ, huấn luyện, hoạt động, bảo dưỡng hàng không nhằm đảm bảo độ an toàn trong mối quan hệ giữa con người với những bộ phận của hệ thống khác bằng cách xem xét cụ thể hành vi của con người.

83. Ngưỡng dịch chuyển của đường CHC (Displaced threshold): Ngưỡng đường CHC không nằm trên cạnh cuối đường CHC.

84. Ngưỡng đường CHC (Threshold): Đã được quy định tại khoản 18 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là nơi bắt đầu của phần đường cất hạ cánh dùng cho tàu bay hạ cánh.

85. Phân cấp sân bay - Mã hiệu sân bay

Ghi chú: Mục đích phân cấp sân bay bằng mã hiệu sân bay là cung cấp một phương pháp đơn giản liên kết những quy định về các đặc tính của sân bay cũng như xây lắp công trình trong sân bay thích hợp với các tàu bay dự định khai thác tại sân bay. Mã hiệu sân bay không có mục đích xác định chiều dài đường CHC hoặc các yêu cầu về sức chịu tải mặt đường. Mã hiệu sân bay gồm hai thành phần là mã chữ và mã số có liên quan đến các đặc tính và kích thước của tàu bay. Thành phần 1- mã số là một "số" dựa trên chiều dài đường cất hạ cánh tham chiếu của tàu bay. Thành phần 2- mã chữ là một "chữ" dựa trên sải cánh tàu bay. Có quy định riêng hướng dẫn chọn từng thành phần thích hợp trong hai thành phần hoặc tổ hợp hợp lý của hai thành phần. Mã số hoặc mã chữ được lựa chọn cho mục đích thiết kế dựa trên các đặc tính của tàu bay tính toán đối với công trình. Khi áp dụng tiêu chuẩn này, trước hết phải xác định tàu bay thiết kế của sân bay sau đó xác định hai thành phần của mã hiệu sân bay.

a) Mã hiệu sân bay - gồm 2 thành phần là mã chữ và mã số được chọn cho mục đích quy hoạch sân bay phù hợp với những tính năng của tàu bay mà sân bay dự kiến phục vụ.

b) Mã chữ và mã số của sân bay được nêu trong Bảng mã hiệu sân bay.

c) Thành phần 1 của hiệu sân bay là một số xác định theo Bảng mã hiệu sân bay, bằng cách chọn mã số tương ứng mã với giá trị chiều dài đường CHC tham chiếu lớn nhất tính toán cho các loại tàu bay dùng đường CHC đó.

GHI CHÚ: Việc xác định chiều dài đường CHC tham chiếu cho một loại tàu bay chỉ nhằm mục đích lựa chọn mã số mà không ảnh hưởng đến chiều dài thực tế của đường CHC.

d) Mã chữ sân bay được xác định theo Bảng mã hiệu sân bay, bằng cách chọn mã chữ tương ứng với sải cánh lớn nhất và được lấy theo mã chữ lớn hơn trong số mã chữ của các loại tàu bay sử dụng sân bay.

Bảng: Mã hiệu sân bay

Thành phần 1
Mã số	Chiều dài đường CHC tham chiếu cho tàu bay
1	Nhỏ hơn 800m
2	Từ 800m đến dưới 1200m
3	Từ 1200m đến dưới 1800m
4	Từ 1800m trở lên
Thành phần 2
Mã chữ	Sải cánh tàu bay
A	Dưới 15m
B	Từ 15m đến dưới 24m
C	Từ 24m đến dưới 36m
D	Từ 36m đến dưới 52m
E	Từ 52m đến dưới 65m
F	Từ 65m đến dưới 80m

86. Phân cấp tính toàn vẹn - dữ liệu hàng không (Intergrity classification - aeronautical data):

Phân cấp tính toàn vẹn dữ liệu hàng không dựa trên kết quả đánh giá tiềm ẩn rủi ro từ việc sử dụng dữ liệu bị hỏng. Tính toàn vẹn dữ liệu hàng không được phân cấp gồm:

a) Cấp dữ liệu thông thường: Có khả năng rất thấp xảy ra nguy cơ mất an toàn hoạt động bay khi sử dụng dữ liệu thông thường bị hỏng;

b) Cấp dữ liệu chủ yếu: Có khả năng thấp xảy ra nguy cơ mất an toàn hoạt động bay khi sử dụng dữ liệu chủ yếu bị hỏng;

c) Cấp dữ liệu quan trọng: Có khả năng cao xảy ra nguy cơ mất an toàn hoạt động bay khi sử dụng dữ liệu quan trọng bị hỏng.

87. Quy hoạch và thiết kế cảng hàng không, sân bay (áp dụng từ ngày 03/11/2022)

a) Quy hoạch cảng hàng không, sân bay cần đảm bảo:

- Bao gồm kế hoạch phát triển chi tiết cơ sở hạ tầng cảng hàng không, sân bay, định hướng ưu tiên phát triển theo từng giai đoạn.

- Xét đến lưu lượng vận tải hiện tại và tương lai trong thời kỳ lập quy hoạch.

- Tham vấn, lấy ý kiến các bên liên quan, đặc biệt là người khai thác tàu bay. Các thông tin, dữ liệu cần tham vấn, thu thập bao gồm loại tàu bay, đặc điểm, kế hoạch phát triển đội tàu bay, dự kiến tăng trưởng chuyến bay, khối lượng vận chuyển hành khách, hàng hóa.

b) Trong thiết kế kiến trúc, xây lắp công trình mới và thay thế công trình hiện hữu trên cảng hàng không, sân bay phải xem xét thống nhất yêu cầu về kiến trúc và cơ sở hạ tầng có liên quan nhằm đảm bảo tiêu chuẩn an toàn hàng không tối ưu.

c) Bản thiết kế cảng hàng không, sân bay cần đáp ứng các yêu cầu sử dụng đất và kiểm soát môi trường.

88. Sân bay (Aerodrome): Sân bay được định nghĩa theo khoản 2 Điều 47 của Luật HKDDVN, cụ thể: Một khu vực xác định trên mặt đất hoặc mặt nước bao gồm nhà cửa, công trình và trang thiết bị được dùng một phần hay toàn bộ cho tàu bay bay đến, bay đi và di chuyển.

89. Sân bay có giấy chứng nhận (Certified aerodrome): Sân bay mà người khai thác cảng hàng không, sân bay đã được cấp Giấy chứng nhận khai thác cảng hàng không, sân bay.

90. Sân bay trực thăng (Heliport): Sân bay trực thăng có thể gồm một phần của sân bay hoặc một khu vực xác định trên công trình được dùng một phần hay toàn bộ cho tàu bay trực thăng bay đến, bay đi và di chuyển.

91. Sân chờ (Holding bay): Một khu vực mà ở đó cho phép tàu bay dừng lại hoặc vòng tránh nhằm tạo điều kiện thuận lợi an toàn cho hoạt động của các tàu bay khác.

92. Sân đỗ tàu bay (Apron): Đã được quy định tại khoản 20 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là khu vực được xác định trong sân bay dành cho tàu bay đỗ để phục vụ hành khách lên, xuống; chất xếp, bốc dỡ hành lý, bưu gửi, hàng hóa; tiếp nhiên liệu, cung cấp suất ăn; phục vụ kỹ thuật hoặc bảo dưỡng tàu bay.

93. Sân quay đầu đường CHC (Runway turn pad): Khu vực xác định giáp cạnh bên đường CHC sân bay dùng cho tàu bay quay đầu 180 độ để trở về đường CHC.

94. Sơn tín hiệu (Marking): Đã được quy định tại khoản 22 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là một vệt hay một nhóm vệt sơn kẻ trên bề mặt của khu bay nhằm mục đích thông tin, thông báo tin tức hàng không.

95. Tầm nhìn đường CHC - RVR (Runway visual range): Khoảng cách mà trong giới hạn đó phi công ở phía trên tim đường CHC có thể nhìn thấy vạch sơn tín hiệu bề mặt đường CHC, đèn đánh dấu đường CHC hoặc tín hiệu nhận dạng tim đường CHC.

96. Tiếp cận hạ cánh song song độc lập (Independent parallel approaches): Tiếp cận hạ cánh đồng thời trên các đường CHC có thiết bị song song hoặc gần song song, trong đó không quy định khoảng cách tối thiểu bằng ra đa giữa các tàu bay trên tim kéo dài của các đường CHC cạnh nhau.

97. Tiếp cận song song phụ thuộc (Dependent parallel approaches): Tiếp cận hạ cánh đồng thời trên các đường CHC có thiết bị song song hoặc gần song song, trong đó có quy định khoảng cách tối thiểu theo ra đa giữa các tàu bay trên tim kéo dài của các đường CHC cạnh nhau.

98. Tính toàn vẹn của dữ liệu (mức đảm bảo) (Data integrity (assurance level)): Mức độ đảm bảo dữ liệu và giá trị hàng không không bị mất hoặc bị thay đổi kể từ ban đầu đến khi sửa đổi được phê duyệt.

99. Tình trạng mặt đường CHC (Runway surface condition): Đã được quy định tại khoản 23 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là mô tả về tình trạng mặt đường cất hạ cánh được sử dụng trong báo cáo tình trạng mặt đường cất hạ cánh.

100. Thiết kế cảng hàng không, sân bay (áp dụng đến ngày 02/11/2022)

a) Trong thiết kế kiến trúc, xây lắp công trình mới và thay thế công trình hiện hữu trên cảng hàng không, sân bay phải xem xét thống nhất yêu cầu về kiến trúc và cơ sở hạ tầng có liên quan nhằm đảm bảo tiêu chuẩn an toàn hàng không tối ưu.

b) Bản thiết kế cảng hàng không, sân bay cần đáp ứng các yêu cầu sử dụng đất và kiểm soát môi trường.

101. Thời gian chuyển mạch (nguồn cấp điện) đèn (Switch-over time (light)): Thời gian cần thiết để cường độ thực tế của đèn ở hướng xác định tăng từ dưới 50% phục hồi đến 50% khi chuyển đổi nguồn cấp điện, đối với đèn hoạt động với 25% cường độ hoặc lớn hơn.

102. Vật chỉ hướng hạ cánh (Landing direction indicator): Thiết bị chỉ hướng bằng mắt cho phép nhận biết hướng đang thực hiện hạ cánh hoặc cất cánh.

103. Vật dễ gãy (Frangible object): Một vật có khối lượng nhỏ được thiết kế dễ gãy, dễ uốn, dễ biến hình nhằm giảm thiểu nguy hiểm cho tàu bay khi có va chạm.

104. Vật ngoại lai (FOD): Là một vật bất kỳ, có thể là động vật còn sống hoặc đã chết nằm tại vị trí không phù hợp trong khu bay mà có thể gây nguy hiểm cho nhân viên hàng không hoặc làm hư hỏng tàu bay hoặc phương tiện hoạt động trên khu bay.

105. Vệt lăn vào vị trí đỗ tàu bay (Aircraft stand taxilane): Một phần sân đỗ tàu bay được xác định làm đường lăn chỉ dùng cho tàu bay lăn vào từng vị trí đỗ tàu bay.

106. Vị trí chờ đường cất hạ cánh (Runway - holding position): Vị trí được lựa chọn trên đường cất hạ cánh, đường lăn hoặc khu vực ILS/MLS tới hạn mà ở đó tàu bay và phương tiện đang vận hành phải dừng lại chờ lệnh của kiểm soát viên không lưu cho phép lăn tiếp, nhằm mục đích đảm bảo an toàn khai thác cho đường cất hạ cánh, không ảnh hưởng đến bề mặt giới hạn chướng ngại vật (OLS).

Ghi chú: Theo thuật ngữ thông tin vô tuyến, vị trí chờ được hiểu là vị trí chờ đường CHC.

107. Vị trí chờ trên đường công vụ (Road - holding position): Một vị trí được quy định cho phương tiện cơ giới đang lăn được phép dừng.

108. Vị trí chờ trung gian (Intermediate holding position): Vị trí được lựa chọn nhằm kiểm soát giao thông điều hành tàu bay đang lăn và các phương tiện giao thông dừng lại tại đó chờ đài kiểm soát sân bay cho phép đi tiếp.

109. Vị trí đỗ tàu bay (Aircraft stand): Đã được quy định tại khoản 26 Điều 2 Thông tư 29/2021/TT-BGTVT, theo đó là khu vực trên sân đỗ tàu bay dành cho một tàu bay đỗ.

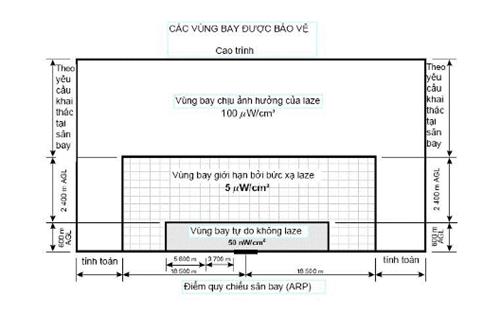

110. Vùng bay bình thường (Normal flight zone - NFZ): Khoảng không gian không phải là LFFZ, LCFZ hoặc LSFZ nhưng phải được bảo vệ tránh bức xạ Laze làm hỏng mắt.

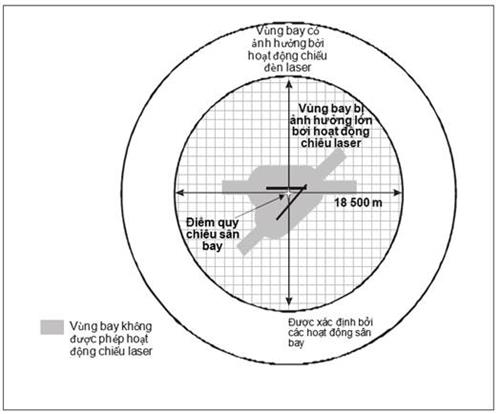

111. Vùng bay chịu ảnh hưởng của Laze (Laser-beam sensitive flight zone - LFFZ): Vùng nằm ngoài nhưng không nhất thiết nối liền với các vùng LFFZ và LCFZ, trong đó bức xạ được giảm đến mức không làm chói mắt.

112. Vùng bay độc lập không Laze (Laser-beam free flight zone - LFFZ): Khoảng không gian giới hạn giáp sân bay mà ở đó bức xạ được giảm đến mức không gây ra bất kỳ sự nhầm lẫn nào.

113. Vùng bay được bảo vệ (Protected flight zone): Khoảng không gian được thiết kế đặc biệt nhằm giảm ảnh hưởng nguy hiểm của bức xạ laze.

114. Vùng bay giới hạn bởi Laze (Laser-beam critical flight zone - LCFZ): Khoảng không gian giới hạn gần sân bay nhưng ở ngoài vùng bay độc lập không Laze (LFFZ) mà ở đó bức xạ được giảm đến mức không gây chói mắt.

115. Vùng phi chướng ngại vật - OFZ (Obstacle free zone): Khoảng không gian phía trên bề mặt tiếp cận trong, bề mặt chuyển tiếp trong, bề mặt hủy bỏ hạ cánh OFZ và phần của dải được giới hạn bởi các bề mặt đó, không được có CNV cố định nào nhô lên, trừ CNV nhẹ dễ gãy, phục vụ mục đích dẫn đường hàng không.

116. Các chữ viết tắt:

● Luật HKDDVN: Luật Hàng không dân dụng Việt Nam số 66/2006/QH11 và số 61/2014/QH13.

● Nghị định 66/2015/NĐ-CP: Nghị định 66/2015/NĐ-CP ngày 12/8/2015 của Chính phủ quy định về nhà chức trách hàng không.

● Nghị định 32/2016/NĐ-CP: Nghị định số 32/2016/NĐ-CP ngày 06/5/2016 của Chính phủ quy định về quản lý độ cao chướng ngại vật hàng không và các trận địa quản lý, bảo vệ vùng trời tại Việt Nam.

● Nghị định 05/2021/NĐ-CP: Nghị định 05/2021/NĐ-CP ngày 25/01/2021 của Chính phủ về quản lý, khai thác cảng hàng không, sân bay.

● Thông tư 34/2014/TT-BGTVT: Thông tư số 34/2014/TT-BGTVT ngày 11/8/2014 của Bộ trưởng Bộ Giao thông vận tải ban hành quy chuẩn kỹ thuật quốc gia về sơn tín hiệu trên đường cất hạ cánh, đường lăn, sân đỗ tàu bay.

● Thông tư 29/2021/TT-BGTVT: Thông tư 29/2021/TT-BGTVT ngày 30/11/2021 của Bộ trưởng Bộ Giao thông vận tải quy định chi tiết về quản lý, khai thác cảng hàng không, sân bay.

● ACN: Chỉ số phân cấp tàu bay (Aircraft classification number) (áp dụng đến ngày 27/11/2024)

● ACR: Chỉ số phân cấp tàu bay (Aircraft classification rating) (áp dụng từ ngày 28/11/2024)

● AIS: Dịch vụ thông báo tin tức hàng không (Aeronautical information services)

● Annex: Phụ ước

● ASDA: Cự ly có thể dừng khẩn cấp (Accelerate - Stop Distance Available)

● ATS: Dịch vụ không lưu (Air traffic services)

● CAT: Cấp sân bay theo phương thức dẫn đường cất hạ cánh (Category)

● CBR: Chỉ số sức chịu tải Caliphocnia (California bearing ratio)

● cd: Đơn vị đo cường độ chiếu sáng (candela)

● CIE: Ủy ban chiếu sáng quốc tế (Commission Internationale L‘Eclairage)

● CNV: Chướng ngại vật hàng không (Obstacle)

● CHC: Cất hạ cánh

● DME: Thiết bị đo cự ly (Distance measuring equipment)

● E: Mô đun đàn hồi (Modulus of elasticity)

● ICAO: Tổ chức Hàng không dân dụng quốc tế (Interrnational Civil Aviation Organization).

● ILS: Hệ thống hạ cánh bằng thiết bị (Instrument Landing System)

● IMC: Điều kiện thời tiết bay bằng thiết bị (Instrument meteorological condition)

● ISO: Tổ chức Tiêu chuẩn hóa quốc tế (International Organization for Standardization)

● LDA: Cự ly có thể hạ cánh (Landing Distance Available)

● max: Cực đại (maximum)

● MLS: Hệ thống hạ cánh bằng sóng ngắn (Viba) (Microwave Landing System)

● MN: Mega niu tơn

● mnm: Cực tiểu (Minimum)

● MPa: Mega pascal

● OCA/H: Độ cao/chiều cao vượt chướng ngại vật (Obstacle clearance altitude/height)

● OFZ: Vùng phi chướng ngại vật (Obstacle free zone)

● OLS: Bề mặt giới hạn chướng ngại vật (Obstacle Limitation Surface)

● OMGWS: Khoảng cách mép ngoài của bánh ngoài càng tàu bay (Outer main gear wheel span)

● OPS: Bề mặt bảo vệ chướng ngại vật (Obstacle protection surface)

● PCN: Chỉ số phân cấp mặt đường (Pavement classification number) (áp dụng đến ngày 27/11/2024)

● PCR: Chỉ số phân cấp mặt đường (Pavement classification rating) (áp dụng từ ngày 28/11/2024)

● RAOA: Thiết bị vô tuyến đo độ cao (Radio altimeter operating area)

● RNA: Thiết bị vô tuyến dẫn đường hàng không (Radio navigation aid)

● RVR: Tầm nhìn đường đường CHC (Runway Visual Range).

● TODA: Cự ly có thể cất cánh (Take - Off Distance Available)

● TORA: Cự ly chạy đà cất cánh (Take - Off Run Available)

● VMC: Điều kiện thời tiết bay bằng mắt (Visual meteorological conditions)

● VOR: Đài vô tuyến đa hướng song VHF (Very high frequency omnidirectional radio range).



CHƯƠNG II: HƯỚNG DẪN CÁC NỘI DUNG LIÊN QUAN ĐẾN THIẾT KẾ, KHAI THÁC, BẢO ĐẢM AN TOÀN KHAI THÁC TẠI SÂN BAY THEO ANNEX 14

MỤC 1: THÔNG SỐ SÂN BAY

Điều 3. Các dữ liệu hàng không

1. Việc xác định và thông báo các dữ liệu hàng không liên quan của sân bay phải đáp ứng các yêu cầu về độ chính xác và tính toàn vẹn để đáp ứng nhu cầu của người sử dụng cuối cùng.

2. Dữ liệu bản đồ sân bay phải được cung cấp cho dịch vụ thông báo tin tức hàng không.

3. Các đặc tính kỹ thuật của dữ liệu bản đồ sân bay sau khi thu thập, tổng hợp phải được Cục Hàng không Việt Nam xem xét, chấp thuận trước khi công bố áp dụng.

4. Dữ liệu hàng không được số hóa phải có phương án kiểm soát phát hiện các lỗi, đảm bảo độ chính xác của dữ liệu trong suốt quá trình sử dụng, lưu trữ và truyền dữ liệu.

Điều 4. Điểm quy chiếu sân bay

1. Mỗi sân bay phải có một điểm quy chiếu.

2. Điểm quy chiếu sân bay đặt ở gần tâm hình học ban đầu hoặc tâm hình học thiết kế của sân bay với nguyên tắc không được thay đổi vị trí ban đầu đã chọn.

3. Vị trí điểm quy chiếu sân bay được đo và thông báo cho cơ quan thông báo tin tức hàng không (AIS) đến độ (0), phút (min) và giây (s).

Điều 5. Mức cao sân bay và đường cất hạ cánh

1. Cao độ và địa hình mặt Geoid ở vị trí cần xác định của sân bay được đo chính xác đến 0,5m và được thông báo tin tức hàng không theo quy định.

2. Đối với đường cất hạ cánh tiếp cận không chính xác, độ cao và địa hình mặt Geoid tại mỗi ngưỡng, độ cao tại cuối đường cất hạ cánh và của các điểm trung gian cao và thấp đặc biệt được đo chính xác đến 0,5m và được thông báo tin tức hàng không theo quy định.

3. Đối với đường cất hạ cánh tiếp cận chính xác, độ cao và địa hình mặt Geoid của ngưỡng, độ cao cuối đường cất hạ cánh và độ cao lớn nhất của vùng chạm bánh được đo chính xác đến 0,25m và được thông báo tin tức hàng không theo quy định.

Điều 6. Nhiệt độ không khí tham chiếu của sân bay

1. Nhiệt độ không khí tham chiếu của sân bay còn được gọi là nhiệt độ chuẩn của sân bay được xác định theo độ Celsius (độ C).

2. Nhiệt độ không khí tham chiếu của sân bay là nhiệt độ trung bình của tháng nóng nhất, được xác định bằng trung bình cộng của các nhiệt độ cao nhất hàng ngày của tháng nóng nhất trong năm (tháng nóng nhất là tháng có nhiệt độ trung bình tháng cao nhất). Nhiệt độ đó được lấy bình quân càng nhiều năm càng tốt, nhưng không dưới 5 năm.

Điều 7. Kích thước sân bay và thông tin liên quan

1. Phải đo hoặc mô tả các dữ liệu từng công trình trên sân bay như sau:

a) Đường cất hạ cánh - góc phương vị thực chính xác đến 1% độ, hướng, chiều dài, chiều rộng, vị trí ngưỡng dịch chuyển làm tròn đến mét gần nhất, độ dốc, loại bề mặt, loại đường cất hạ cánh, đối với đường cất hạ cánh tiếp cận chính xác CAT I - hiện trạng tĩnh không;

b) Dải bay, khu vực an toàn cuối đường cất hạ cánh, đoạn dừng: chiều dài, chiều rộng làm tròn đến mét gần nhất, loại bề mặt;

c) Đường lăn: ký hiệu, chiều rộng, loại bề mặt;

d) Sân đỗ tàu bay: loại bề mặt, các vị trí đỗ tàu bay;

đ) Ranh giới dịch vụ kiểm soát không lưu, vùng thông báo bay;

e) Khoảng trống: chiều dài làm tròn đến mét gần nhất, trắc dọc mặt đất;

g) Các thiết bị phục vụ bay nhìn bằng mắt theo các phương thức tiếp cận, sơn tín hiệu và đèn tín hiệu đường cất hạ cánh, đường lăn và sân đỗ tàu bay, các thiết bị dẫn đường và chỉ dẫn bay bằng mắt khác trên đường lăn và sân đỗ tàu bay, bao gồm cả các vị trí chờ lăn và các vạch dừng, vị trí và loại của hệ thống hướng dẫn vào vị trí đỗ bằng mắt;

h) Vị trí và tần số vô tuyến của điểm kiểm tra đài VOR sân bay;

i) Vị trí và số hiệu của đường lăn nối;

k) Khoảng cách làm tròn đến mét gần nhất của đài định vị và đài lướt của hệ thống hạ cánh bằng thiết bị (ILS) hoặc góc phương vị và độ cao ăng ten của hệ thống thiết bị hạ cánh sóng ngắn (Viba - MLS) móc nối với các đầu mút đường cất hạ cánh có liên quan.

2. Tọa độ địa lý của từng ngưỡng đường cất hạ cánh cần được đo chính xác đến độ, phút, giây và phần trăm giây và được thông báo tin tức hàng không theo quy định.

3. Tọa độ địa lý của các điểm thích hợp trên tim đường lăn được đo chính xác đến độ, phút, giây và phần trăm giây và được thông báo tin tức hàng không theo quy định.

4. Tọa độ địa lý của từng vị trí đỗ tàu bay được đo chính xác đến độ, phút, giây và phần trăm giây và được thông báo tin tức hàng không theo quy định.

5. Tọa độ địa lý của chướng ngại vật trong ranh giới sân bay, khu vực vùng tiếp cận và khu vực vùng cất cánh được đo chính xác đến độ, phút, giây và phần trăm giây và được thông báo tin tức hàng không theo quy định. Các chướng ngại vật phải được xác định chiều cao, loại chướng ngại vật, sơn tín hiệu và đèn cảnh báo (nếu có) và được thông báo tin tức hàng không theo quy định.

Điều 8. Sức chịu tải của mặt đường sân bay (áp dụng đến ngày 27/11/2024)

1. Phải xác định sức chịu tải của mặt đường sân bay.

2. Sức chịu tải mặt đường sân bay đối với tàu bay có trọng lượng đỗ lớn hơn 5700 kg được xác định theo phương pháp Chỉ số phân cấp tải trọng tàu bay - chỉ số phân cấp sức chịu tải mặt đường sân bay, gọi tắt là chỉ số phân cấp của tàu bay - chỉ số phân cấp mặt đường (ACN- PCN) bằng các thông số sau:

a) Chỉ số phân cấp mặt đường (PCN);

b) Loại mặt đường cần xác định ACN-PCN;

c) Cấp chịu lực của nền đất;

d) Cấp áp suất bánh lớn nhất cho phép hay trị số áp suất bánh lớn nhất cho phép;

đ) Phương pháp đánh giá;

3. Tàu bay có ACN bằng hoặc nhỏ hơn PCN được công bố được phép hoạt động trên bề mặt sân đường sân bay với tải trọng tối đa và giới hạn áp suất bánh được công bố theo quy định.

4. ACN của tàu bay được xác định phù hợp với phương pháp ACN-PCN do nhà sản xuất công bố hoặc quy trình do cơ quan có thẩm quyền phê chuẩn.

5. Chỉ số ACN được xác định theo mặt đường kết cấu cứng hoặc mềm.

6. Việc công bố loại mặt đường sân bay để xác định ACN-PCN, cấp chịu lực của nền, áp suất bánh lớn nhất cho phép và phương pháp đánh giá được thể hiện bằng các mã sau đây:

a) Loại mặt đường sân bay theo phương pháp ACN-PCN;

	Mã
Mặt đường cứng	R
Mặt đường mềm	F

b) Cấp chịu lực của nền;

	Mã
Cường độ cao: Đặc trưng bởi trị số K = 150 MN/m3 đại diện cho tất cả giá trị K lớn hơn 120 MN/m3 đối với mặt đường cứng và CBR = 15 (chỉ số Califorlia về sức chịu tải của nền đất) đại diện cho tất cả các giá trị CBR lớn hơn 13 đối với mặt đường mềm.	A
Cường độ trung bình: Đặc trưng bởi trị số K = 80 MN/m3 đại diện cho K thay đổi từ 60 đến 120 MN/m3 đối với mặt đường cứng và CBR = 10 đại diện cho CBR thay đổi từ 8 đến 13 đối với mặt đường mềm.	B
Cường độ thấp: Đặc trưng bởi trị số K = 40 MN/m3 đại diện cho K thay đổi từ 25-60 MN/ m3 đối với mặt đường cứng và CBR = 6 đại diện cho CBR thay đổi từ 4-8 đối với mặt đường mềm.	C
Cường độ rất thấp: Đặc trưng bởi trị số K = 20 MN/ m3 đại diện cho mọi giá trị của K nhỏ hơn 25 MN/m3 đối với mặt đường cứng và CBR = 3 đại diện cho mọi giá trị của CBR nhỏ hơn 4 đối với mặt đường mềm.	D

c) Cấp áp suất bánh lớn nhất cho phép;

	Mã
Cao: Áp suất không hạn chế	W
Trung bình: Áp suất giới hạn đến 1,75 MPa	X
Thấp: Áp suất giới hạn đến 1,25 MPa.	Y
Rất thấp: Áp suất giới hạn đến 0,50 MPa.	Z

d) Phương pháp đánh giá.

	Mã
Đánh giá kỹ thuật: Nghiên cứu chuyên đề về các đặc tính của mặt đường sân bay và áp dụng công nghệ đánh giá trạng thái mặt đường sân bay.	T
Sử dụng kinh nghiệm tàu bay khai thác: Công nhận theo thực tế mặt đường sân bay đã chịu được tàu bay có trọng lượng cụ thể hoạt động thường xuyên an toàn.	U

7. Trường hợp tàu bay có chỉ số ACN lớn hơn PCN công bố của mặt đường thì phải tính toán cụ thể và tuân thủ các quy định tại tài liệu này.

8. Sức chịu tải của mặt đường sân bay phục vụ tàu bay có trọng lượng đỗ bằng hoặc nhỏ hơn 5700kg được công bố như sau:

a) Trọng lượng tàu bay lớn nhất cho phép;

b) Áp suất bánh hơi lớn nhất cho phép.

Điều 8A. Sức chịu tải của mặt đường sân bay (áp dụng từ ngày 28/11/2024)

1. Phải xác định sức chịu tải của mặt đường sân bay.

2. Sức chịu tải mặt đường sân bay đối với tàu bay có trọng lượng đỗ lớn hơn 5700 kg được xác định theo phương pháp chỉ số phân cấp của tàu bay - chỉ số phân cấp mặt đường sân bay (ACR-PCR) bằng các thông số sau:

a) Chỉ số phân cấp mặt đường (PCR);

b) Loại mặt đường cần xác định ACR-PCR;

c) Cấp chịu lực của nền đất;

d) Cấp áp suất bánh lớn nhất cho phép hay trị số áp suất bánh lớn nhất cho phép;

đ) Phương pháp đánh giá;

3. Tàu bay có ACR bằng hoặc nhỏ hơn PCR được công bố được phép hoạt động trên bề mặt sân đường sân bay với tải trọng tối đa và giới hạn áp suất bánh được công bố theo quy định.

4. Chỉ số ACR của tàu bay được xác định phù hợp với phương pháp ACR- PCR do nhà sản xuất công bố hoặc quy trình do cơ quan có thẩm quyền phê chuẩn.

5. Chỉ số ACR được xác định theo mặt đường kết cấu cứng hoặc mềm.

6. Việc công bố loại mặt đường sân bay để xác định ACR-PCR, cấp chịu lực của nền, áp suất bánh lớn nhất cho phép và phương pháp đánh giá được thể hiện bằng các mã sau đây:

a) Loại mặt đường sân bay theo phương pháp ACR-PCR;

	Mã
Mặt đường cứng	R
Mặt đường mềm	F

b) Cấp chịu lực của nền;

	Mã
Cường độ cao: Đặc trưng bởi trị số E = 200 MPa, đại diện cho tất cả giá trị E bằng hoặc lớn hơn 150 MPa đối với mặt đường cứng và mặt đường mềm.	A
Cường độ trung bình: Đặc trưng bởi trị số E = 120 MPa, đại diện cho giá trị E thay đổi từ 100 MPa đến dưới 150 MPa đối với mặt đường cứng và mặt đường mềm.	B
Cường độ thấp: Đặc trưng bởi trị số E = 80 MPa, đại diện cho giá trị E thay đổi từ 60 MPa đến dưới 100 MPa đối với mặt đường cứng và mặt đường mềm.	C
Cường độ rất thấp: Đặc trưng bởi trị số E = 50 MPa, đại diện cho tất cả giá trị E nhỏ hơn 60 MPa đối với mặt đường cứng và mặt đường mềm.	D

c) Cấp áp suất bánh lớn nhất cho phép;

	Mã
Cao: Áp suất không hạn chế	W
Trung bình: Áp suất giới hạn đến 1,75 MPa	X
Thấp: Áp suất giới hạn đến 1,25 MPa.	Y
Rất thấp: Áp suất giới hạn đến 0,50 MPa.	Z

d) Phương pháp đánh giá.

	Mã
Đánh giá kỹ thuật: Nghiên cứu chuyên đề về các đặc tính của mặt đường sân bay và loại tàu bay dự kiến hoạt động.	T
Sử dụng kinh nghiệm tàu bay khai thác: Công nhận theo thực tế mặt đường sân bay đã chịu được tàu bay có trọng lượng cụ thể hoạt động thường xuyên an toàn.	U

7. Trường hợp tàu bay có chỉ số ACR lớn hơn PCR công bố của mặt đường thì phải tính toán cụ thể và tuân thủ các quy định tại tài liệu này.

8. Sức chịu tải của mặt đường sân bay phục vụ tàu bay có trọng lượng đỗ bằng hoặc nhỏ hơn 5700 kg được công bố như sau:

a) Trọng lượng tàu bay lớn nhất cho phép;

b) Áp suất bánh hơi lớn nhất cho phép.

Điều 9. Vị trí kiểm tra đo độ cao trước khi bay

1. Tại mỗi sân bay phải thiết lập một hoặc nhiều vị trí kiểm tra độ cao trước khi bay.

2. Vị trí kiểm tra độ cao trước khi bay nên đặt tại sân đỗ tàu bay.

3. Độ cao của vị trí kiểm tra độ cao trước khi bay là độ cao trung bình của cả khu vực và được làm tròn đến mét. Độ chênh lệch của các vị trí kiểm tra so với độ cao trung bình của cả khu vực cũng không được quá 3m.

Điều 10. Các cự ly công bố

1. Người khai thác cảng hàng không, sân bay phải xác định các cự ly công bố trong tài liệu khai thác sân bay và thực hiện quy trình thông báo cho cơ sở cung cấp dịch vụ thông báo tin tức hàng không gồm các cự ly TORA, TODA, ASDA, LDA.

2. Việc tính toán các cự ly công bố được thực hiện theo Phụ lục A, Phần 3 tại tài liệu này.

Điều 11. Tình trạng khu vực hoạt động tại sân bay và các hạ tầng liên quan

1. Thông tin về tình trạng khu vực hoạt động tại sân bay, trạng thái hoạt động của các thiết bị, hạ tầng có liên quan phải được cung cấp đến cơ sở cung cấp dịch vụ thông báo tin tức hàng không để thông báo cho các tàu bay đi và đến. Thông tin phải thường xuyên được cập nhật và những thay đổi về trạng thái khu vực hoạt động tại sân bay phải được thông báo kịp thời.

2. Điều kiện của khu vực hoạt động tại sân bay và trạng thái hoạt động của thiết bị, hạ tầng có liên quan phải được giám sát; trường hợp có ảnh hưởng đến hoạt động khai thác tàu bay, người khai thác cảng hàng không, sân bay phải cung cấp thông tin phục vụ việc thông báo tin tức hàng không và đưa ra các hành động phù hợp, đặc biệt là các vấn đề sau:

a) Công tác xây dựng hoặc bảo trì;

b) Độ gồ ghề hoặc hư hỏng trên đường cất hạ cánh, đường lăn hay sân đỗ tàu bay;

c) Nước, tuyết, tuyết tan, băng hoặc băng giá trên đường cất hạ cánh, đường lăn, sân đỗ tàu bay;

d) Hóa chất lỏng chống đóng băng hoặc làm tan băng hoặc chất bám khác trên đường cất hạ cánh, đường lăn, sân đỗ tàu bay;

đ) Các gờ hoặc ụ tuyết cạnh đường cất hạ cánh, đường lăn, sân đỗ tàu bay;

e) Các rủi ro tạm thời khác, kể cả tàu bay đang đỗ;

g) Một phần hoặc toàn bộ thiết bị bằng mắt của sân bay bị hỏng hoặc hoạt động sai;

h) Nguồn cấp điện thông thường hoặc nguồn cấp điện dự phòng bị hỏng.

3. Để đáp ứng các quy định tại khoản 1, khoản 2 Điều này, người khai thác cảng hàng không sân bay phải kiểm tra giám sát theo quy định như sau:

a) Đối với khu vực hoạt động tại sân bay, thực hiện kiểm tra ít nhất 1 lần đối với sân bay có mã số 1 và 2 và ít nhất 2 lần trong ngày với mã số 3 và 4;

b) Đối với đường cất hạ cánh, ngoài số lần kiểm tra theo quy định tại mục a, tình trạng mặt đường cất hạ cánh phải được kiểm tra bất cứ khi nào có sự thay đổi đáng kể do điều kiện khí tượng.

4. Nhân viên thực hiện việc đánh giá và báo tình trạng mặt đường cất hạ cánh theo quy định tại khoản 2 của Điều này phải được huấn luyện và có đủ khả năng để thực hiện nhiệm vụ. Chi tiết theo tài liệu hướng dẫn được Cục Hàng không Việt Nam công bố tại Quyết định số 68/QĐ-CHK ngày 12/1/2022 của Cục trưởng Cục Hàng không Việt Nam về việc ban hành Hướng dẫn đánh giá và báo cáo tình trạng mặt đường cất hạ cánh tại các cảng hàng không, sân bay của Việt Nam.

Điều 12. Tình trạng mặt đường cất hạ cánh để sử dụng trong báo cáo

1. Tình trạng mặt đường cất hạ cánh phải được đánh giá và báo cáo thông qua báo cáo tình trạng mặt đường cất hạ cánh. Có 04 tình trạng mặt đường cất hạ cánh gồm:

a) Đường cất hạ cánh khô;

b) Đường cất hạ cánh ướt;

c) Đường cất hạ cánh ướt trơn trượt;

d) Đường cất hạ cánh có chất bám.

2. Bất cứ khi nào đường cất hạ cánh có chất bám, việc đánh giá độ sâu và độ bao phủ của chất bám của mỗi 1/3 đường cất hạ cánh phải được thực hiện và báo cáo.

3. Đường cất hạ cánh hoặc một phần đường cất hạ cánh bị trơn do ướt phải được thông báo đến các cơ quan, đơn vị có liên quan theo quy định.

4. Người khai thác cảng hàng không, sân bay phải thông báo tình trạng mặt đường cất hạ cánh đến người sử dụng sân bay khi hệ số ma sát của đường cất hạ cánh hoặc một phần đường cất hạ cánh thấp hơn mức quy định.

5. Chi tiết theo tài liệu hướng dẫn được Cục Hàng không Việt Nam công bố tại Quyết định số 68/QĐ-CHK ngày 12/01/2022 của Cục trưởng Cục Hàng không Việt Nam về việc ban hành Hướng dẫn đánh giá và báo cáo tình trạng mặt đường cất hạ cánh tại các cảng hàng không, sân bay của Việt Nam.

Điều 13. Di dời tàu bay mất khả năng di chuyển và khẩn nguy cứu nạn

1. Di dời tàu bay mất khả năng di chuyển

Đã được quy định tại Mục 6 Chương II Thông tư 29/2021/TT-BGTVT.

2. Khẩn nguy cứu nạn

1. Người khai thác cảng hàng không, sân bay phải thiết lập hệ thống và phương án khẩn nguy cứu nạn theo phù hợp với cấp cứu hỏa công bố.

2. Mức độ sẵn sàng thông thường tại sân bay được biểu thị bằng cấp cứu hỏa kèm theo chủng loại và số lượng xe chữa cháy mà sân bay có.

3. Khi cấp cứu hỏa có thay đổi, người khai thác cảng hàng không, sân bay phải cập nhật, thực hiện các quy trình sửa đổi tài liệu khai thác sân bay và công bố lại cấp cứu hỏa, thông báo tin tức hàng không theo quy định tại Thông tư 29/2021/TT-BGTVT.

Điều 14. Hệ thống chỉ thị độ dốc tiếp cận bằng mắt

1. Cảng hàng không, sân bay phải lắp đặt hệ thống chỉ thị độ dốc tiếp cận bằng mắt.

2. Hệ thống chỉ thị độ dốc tiếp cận bằng mắt bao gồm các thông tin sau:

a) Hướng đường CHC;

b) Hệ thống thiết bị CHC theo khoản 2 Điều 83. Đối với thiết bị AT-VASIS, PAPI hoặc APAPI phải chỉ rõ đèn ở phía nào của đường CHC, nghĩa là bên phải hay bên trái đường CHC;

c) Khi trục hệ thống thiết bị không song song với tim đường CHC thì phải chỉ ra góc lệch và hướng lệch tức là lệch sang phải hay sang trái;

d) Độ dốc danh định của đường tiếp cận: Đối với thiết bị loại T-VASIS hoặc AT-VASIS thì góc này là Ɵ theo công thức trên Hình II-18, đối với PAPI và APAPI thì góc này là (B+C)/2 và (A+B)/2 theo Hình II-20;

đ) Độ cao tối thiểu của mắt phi công so với ngưỡng đường CHC nhìn trên đường dốc tín hiệu: Đối với T- VASIS hay AT-VASIS thì độ cao này là độ cao thấp nhất mà từ đó có thể nhìn thấy vạch đèn cánh. Cần thông báo các độ cao bổ sung mà từ đó có thể nhìn thấy các vạch đèn cánh cộng thêm 1, 2 hay 3 đèn bay xuống nhằm phục vụ tốt hơn cho tàu bay tiếp cận. Đối với một PAPI thì đây là góc đặt của đèn thứ ba tính từ đường CHC trừ 2' nghĩa là góc B trừ 2' và đối với AT-VASIS đây là góc đặt đèn xa hơn của đường CHC trừ 2', tức là góc A trừ 2'.

MỤC 2: ĐƯỜNG CẤT HẠ CÁNH

Điều 15. Số lượng và hướng đường cất hạ cánh

1. Chọn số lượng và hướng đường CHC trên sân bay sao cho đảm bảo được hệ số sử dụng sân bay theo yêu cầu về gió càng cao càng tốt, khuyến khích không nhỏ hơn 95% đối với các loại tàu bay mà sân bay dự kiến khai thác.

2. Nghiên cứu chọn vị trí và hướng đường CHC đảm bảo cho tuyến bay đến và bay đi ảnh hưởng ít nhất đến các công trình của địa phương ở khu tiếp cận và các công trình lân cận sân bay ít chịu ảnh hưởng của tiếng ồn để hạn chế các vấn đề về tiếng ồn trong tương lai.

3. Chọn thành phần gió cạnh lớn nhất cho phép: theo khoản 1 Điều này, có thể giả định là trong điều kiện bình thường không cho tàu bay cất hạ cánh nếu thành phần gió cạnh vượt quá:

a) 37 km/h cho tàu bay có chiều dài đường CHC tham chiếu là 1500m hoặc lớn hơn; trong trường hợp thực tế nếu hiệu quả hãm phanh của đường CHC kém do hệ số ma sát dọc không đủ, thì thành phần gió cạnh không quá 24 km/h;

b) 24 km/h cho tàu bay cần chiều dài đường CHC tham chiếu bằng hoặc lớn hơn 1200 m nhưng nhỏ hơn 1500 m;

c) 19 km/h cho tàu bay cần chiều dài đường CHC tham chiếu nhỏ hơn 1200m.

4. Khi chọn các thông số để tính toán hệ số sử dụng đường CHC cần dựa vào những số liệu thống kê tin cậy về sự phân bố gió trong thời kỳ càng dài càng tốt nhưng không dưới 5 năm. Những thông số sử dụng được đo ít nhất 8 lần trong ngày, với những khoảng thời gian bằng nhau.

Điều 16. Vị trí ngưỡng đường CHC

1. Ngưỡng đường CHC được bố trí ở cạnh cuối đường CHC, trừ các trường hợp do các điều kiện khai thác yêu cầu, có thể chọn vị trí khác.

2. Trong các trường hợp dịch chuyển vị trí thông thường của ngưỡng đường CHC tạm thời hay lâu dài thì phải xem xét các yếu tố ảnh hưởng đến vị trí ngưỡng đường CHC. Khi dịch chuyển ngưỡng do tình trạng đường CHC không đảm bảo thì cần dự kiến một khu vực không có chướng ngại vật có chiều dài tối thiểu 60 m nằm giữa khu vực đường CHC không sử dụng được và ngưỡng dịch chuyển. Đồng thời phải bổ sung một khu vực làm dải bảo hiểm đầu đáp ứng các yêu cầu kỹ thuật.

Điều 17. Chiều dài thực tế của đường CHC

1. Đường CHC chính: trừ các trường hợp quy định tại khoản 3 Điều này, chiều dài thực tế đường CHC chính cần thoả mãn các yêu cầu khai thác của tàu bay sử dụng đường CHC và không nhỏ hơn chiều dài lớn nhất được xác định bằng các hệ số điều chỉnh điều kiện tại chỗ theo tính năng cất hạ cánh của tàu bay sử dụng đường CHC.

2. Đường CHC phụ: xác định chiều dài đường CHC phụ tương tự như cách xác định chiều dài đường CHC chính. Tuy nhiên đường CHC phụ chỉ cần tính cho tàu bay sẽ sử dụng đường CHC phụ đó nhằm bổ trợ cho đường CHC chính hoặc bổ sung để hệ số sử dụng các đường CHC tăng lên bằng 95% hoặc hơn.

3. Đường CHC với đoạn dừng hoặc khoảng trống: trong những trường hợp có đoạn dừng hoặc khoảng trống tiếp giáp với đường CHC, có thể cho phép chiều dài thực của đường CHC nhỏ hơn chiều dài tính được theo khoản 2 hoặc khoản 3 Điều này nhưng trong trường hợp này bất cứ sự sử dụng kết hợp nào của đường CHC với đoạn dừng và khoảng trống cũng phải đáp ứng những yêu cầu khai thác của tàu bay cất hạ cánh trên đường CHC đó.

Điều 18. Chiều rộng đường CHC

1. Chiều rộng đường CHC không nhỏ hơn giá trị theo bảng sau:

Khoảng cách giữa 2 mép ngoài của bánh ngoài càng chính (OMGWS)
Mã số	Nhỏ hơn 4,5m	Từ 4,5m đến nhỏ hơn 6m	Từ 6m đến nhỏ hơn 9m	Từ 9m đến nhỏ hơn 15m
1a	18m	18m	23m	-
2a	23m	23m	30m
3	30m	30m	30m	45m
4	-	-	45m	45m
a. Chiều rộng của đường CHC tiếp cận chính xác không nên nhỏ hơn 30m đối với mã số 1 hoặc 2

Bảng II.1 Chiều rộng đường cất hạ cánh

2. Khoảng cách tối thiểu giữa 2 tim đường CHC song song

a) Khoảng cách tối thiểu giữa hai tim đường CHC song song và không có thiết bị, được sử dụng đồng thời là:

- 210m khi mã số đường CHC lớn hơn là 3 hoặc 4;

- 150m khi mã số đường CHC lớn hơn là 2;

- 120m khi mã số đường CHC lớn hơn là 1.

b) Tuỳ thuộc vào điều kiện cụ thể, khoảng cách tối thiểu giữa hai tim đường CHC song song có thiết bị là:

- 1035m cho tiếp cận song song độc lập;

- 915m cho tiếp cận song song phụ thuộc;

- 760m cho cất cánh song song độc lập;

- 760m cho hoạt động song song tách chiều;

Trừ những trường hợp:

- Đối với hoạt động song song tách chiều, khoảng cách tối thiểu có thể:

+ Giảm 30m cho từng khoảng so le 150m mà đường CHC dịch về phía tàu bay tiếp cận, nhưng không giảm quá 300m;

+ Tăng thêm 30m cho từng khoảng 150m mà đường CHC dịch xa khỏi tàu bay tiếp cận.

- Trong các trường hợp tiếp cận song song độc lập, kết hợp các khoảng cách tối thiểu và các điều kiện liên quan khác với các chỉ dẫn trong PANS-ATM (Doc 4444) có thể được áp dụng khi chỉ ra các kết hợp đó sẽ không làm ảnh hưởng nghiêm trọng đến an toàn hoạt động khai thác bay.

Điều 19. Độ dốc dọc đường CHC

1. Độ dốc dọc trung bình đường CHC được xác định bằng tỷ số giữa hiệu số cao độ điểm cao nhất và thấp nhất dọc tim đường CHC và chiều dài của đường CHC. Độ dốc dọc đường CHC phải đảm bảo:

a) Không vượt quá 1% khi mã số là 3 hoặc 4

b) Không vượt quá 2% khi mã số là 1 hoặc 2.

2. Độ dốc dọc tại bất kỳ phần nào của đường CHC không vượt quá:

a) 1,25% đối với đường CHC có mã số 4, trừ khu vực 1/4 chiều dài đường CHC ở đầu và 1/4 chiều dài đường CHC ở cuối, độ dốc dọc không vượt quá 0,8%;

b) 1,5% khi đường CHC có mã số 3, trừ khu vực ở 1/4 chiều dài đường CHC ở đầu và 1/4 chiều dài đường CHC ở cuối, có thiết bị hạ cánh chính xác CAT II hoặc CAT III, độ dốc dọc không vượt quá 0,8%;

c) 2% đối với đường CHC có mã số 1 hoặc 2.

3. Trong trường hợp không tránh khỏi phải thay đổi độ dốc dọc thì hiệu số giữa 2 độ dốc kề nhau không vượt quá:

a) 1,5% đối với đường CHC có mã số 3 hoặc 4;

b) 2% đối với đường CHC có mã số 1 hoặc 2.

4. Chuyển tiếp từ độ dốc này sang độ dốc khác theo bề mặt cong với sự thay đổi dốc không vượt quá:

a) 0,1% trên 30m (bán kính tối thiểu đường cong đứng là 30.000m) đối với đường CHC có mã số 4;

b) 0,2% trên 30m (bán kính tối thiểu đường cong đứng là 15.000m) đối với đường CHC có mã số 3; và

c) 0,4% trên 30m (bán kính tối thiểu đường cong đứng là 7.500m) đối với đường CHC có mã số 1 hoặc 2.

Điều 20. Đảm bảo tầm nhìn trên đường CHC trong trường hợp đường CHC không tránh được sự thay đổi độ dốc

1. Phải đảm bảo cho phép nhìn rõ từ một điểm bất kỳ ở độ cao 3m trên đường cất hạ cánh đến mọi điểm khác ở độ cao 3m trên đường cất hạ cánh với khoảng cách ít nhất bằng nửa chiều dài đường cất hạ cánh mã chữ C, D, E hoặc F.

2. Phải đảm bảo cho phép nhìn rõ từ một điểm bất kỳ ở độ cao 2m trên đường cất hạ cánh đến mọi điểm khác ở độ cao 2m trên đường cất hạ cánh với khoảng cách ít nhất bằng nửa chiều dài đường cất hạ cánh mã chữ B.

3. Phải đảm bảo cho phép nhìn rõ từ một điểm bất kỳ ở độ cao 1,5m trên đường cất hạ cánh đến mọi điểm khác ở độ cao 1,5m trên đường cất hạ cánh với khoảng cách ít nhất bằng nửa chiều dài đường cất hạ cánh mã chữ A.

Điều 21. Khoảng cách giữa các điểm thay đổi độ dốc đường CHC

1. Việc thay đổi độ dốc đường cất hạ cánh phải đảm bảo yêu cầu tránh mặt cắt dọc đường cất hạ cánh hình sóng hoặc thay đổi nhiều độ dốc dọc cục bộ cạnh nhau.

2. Khoảng cách giữa các đỉnh của hai đường cong liên tiếp không nhỏ hơn giá trị lớn hơn trong các trường hợp tương ứng dưới đây:

a) Tổng giá trị tuyệt đối các trị số thay đổi độ dốc (độ biến dốc) nhân với các giá trị tương ứng 30.000m khi mã số đường cất hạ cánh là 4; 15.000m khi mã số đường cất hạ cánh là 3; 5.000m khi mã số đường cất hạ cánh là 1 hoặc 2.

b) 45m.

Điều 22. Độ dốc ngang đường CHC

1. Độ dốc ngang đường cất hạ cánh phải đảm bảo thoát nước nhanh. Độ dốc ngang lý tưởng nhất bằng:

a) 1,5% khi mã chữ C, D, E hoặc F;

b) 2% khi mã chữ A hoặc B;

c) Trong bất kỳ trường hợp nào cũng không vượt quá 1,5% và 2% tương ứng, cũng không được nhỏ hơn 1%, trừ những chỗ giao nhau giữa đường cất hạ cánh hay đường lăn vì ở đó cần có những độ dốc nhỏ hơn.

2. Độ dốc ngang phải giống nhau trên toàn bộ chiều dài của đường cất hạ cánh ngoại trừ tại khu vực giao với với đường cất hạ cánh khác hoặc đường lăn.

Điều 23. Bề mặt đường cất hạ cánh

1. Bề mặt đường cất hạ cánh phải được xây dựng đảm bảo đủ ma sát và không ảnh hưởng xấu khác đến việc cất cánh và hạ cánh của tàu bay.

2. Bề mặt đường cất hạ cánh khi xây dựng hoặc nâng cấp, cải tạo, sửa chữa có hệ số ma sát bằng hoặc lớn hơn hệ số ma sát được quy định.

3. Bề mặt đường cất hạ cánh phải được đánh giá khi xây dựng hoặc sửa chữa để đảm bảo rằng đặc tính ma sát phù hợp với mục tiêu thiết kế.

4. Việc đo đặc tính ma sát đối với đường cất hạ cánh mới hoặc đường cất hạ cánh được sửa chữa được khuyến khích thực hiện bằng thiết bị đo hệ số ma sát liên tục sử dụng tính năng tự làm ướt.

5. Chiều sâu trung bình của rãnh nhám trên bề mặt mới không nhỏ hơn 1,0mm.

6. Bề mặt có rãnh hoặc gờ tạo nhám cần vuông góc với tim đường cất hạ cánh hoặc song song với khe ngang, nếu khe ngang không vuông góc với tim.

Điều 24. Lề đường CHC

1. Đường cất hạ cánh tại sân bay có mã chữ D, E, F phải có lề đường cất hạ cánh.

2. Đối với tàu bay có OMGWS từ 9m đến nhỏ hơn 15m, lề đường cất hạ cánh nên bố trí đối xứng hai bên đường cất hạ cánh sao cho tổng chiều rộng đường cất hạ cánh và các lề của nó không nhỏ hơn:

a) 60m nếu đường cất hạ cánh tại sân bay có mã chữ D hoặc E;

b) 60m nếu đường cất hạ cánh tại sân bay có mã chữ F với tàu bay có 2 hoặc 3 động cơ;

c) 75m nếu đường cất hạ cánh tại sân bay có mã chữ F với tàu bay có 4 động cơ (hoặc nhiều hơn).

3. Bề mặt lề giáp với đường cất hạ cánh bắt đầu từ mép đường cất hạ cánh với độ dốc ngang hướng xuôi ra ngoài không lớn hơn 2,5%.

4. Một phần của lề đường cất hạ cánh tính từ mép đường cất hạ cánh đến khoảng cách 30m (tính từ tim đường cất hạ cánh) phải đảm bảo có thể chịu được tải trọng của tàu bay lăn ra ngoài đường cất hạ cánh mà không làm hư cấu trúc tàu bay và các phương tiện mặt đất hoạt động trên lề.

5. Lề đường cất hạ cánh cần được đảm bảo để chống lại độ xói mòn hoặc ăn mòn bề mặt do động cơ tàu bay gây ra.

6. Lề của đường cất hạ cánh khai thác tàu bay code F cần phải đảm bảo chiều rộng của đường cất hạ cánh và phần lề đường cất hạ cánh có tầng phủ đạt tối thiểu 60m.

Điều 25. Sân quay đầu đường CHC

1. Cuối đường cất hạ cánh mã chữ là D, E hoặc F không có đường lăn nối hoặc đường lăn quay đầu, thì phải có sân quay đầu đường cất hạ cánh để cho tàu bay quay đầu 180 độ.

2. Cuối đường cất hạ cánh mã chữ là A, B hoặc C không có đường lăn nối hoặc đường lăn quay đầu, thì nên có sân quay đầu đường cất hạ cánh để cho tàu bay quay đầu 180 độ, nếu có điều kiện hoặc có yêu cầu.

3. Sân quay đầu đường cất hạ cánh có thể đặt ở cả hai phía trái hoặc phải của đường cất hạ cánh ở cả hai đầu đường cất hạ cánh và ở vị trí trung gian nào đó theo yêu cầu.

4. Góc giao nhau của sân quay đầu đường cất hạ cánh với đường cất hạ cánh không vượt quá 30°.

5. Góc quay của bánh lái mũi dùng để thiết kế sân quay đầu đường cất hạ cánh không vượt quá 45°.

6. Sân quay đầu đường cất hạ cánh phải đảm bảo sao cho khi cabin của tàu bay ở trên vạch sơn tín hiệu sân quay đầu, thì khoảng cách giữa bất kỳ mép ngoài bánh nào của càng tàu bay và mép của sân quay đầu cũng không nhỏ hơn giá trị trong bảng sau:

Khoảng cách mép ngoài của bánh ngoài càng tàu bay (OMGWS)
	Dưới 4,5m	Từ 4,5m đến dưới 6m	Từ 6m đến dưới 9m	Từ 9m đến dưới 15m
Khoảng cách	1,5m	2,25m	3ma hoặc 4mb	4m
a. Nếu sân quay đầu đường CHC sử dụng cho tàu bay có khoảng cách từ càng mũi tới tim của càng chính nhỏ hơn 18m. b. Nếu sân quay đầu đường CHC sử dụng cho tàu bay có khoảng cách từ càng mũi tới tim của càng chính lớn hơn 18m.

Bảng II. 2. Khoảng cách tối thiểu giữa bất kỳ mép ngoài bánh nào của càng tàu bay và mép của sân quay đầu

7. Độ dốc dọc và độ dốc ngang trên sân quay đầu đường cất hạ cánh phải đủ để thoát nước, không cho nước đọng trên bề mặt. Các độ dốc này có thể bằng độ dốc mặt đường cất hạ cánh.

8. Sức chịu tải của sân quay đầu đường cất hạ cánh đảm bảo tối thiểu phải bằng sức chịu tải của đường cất hạ cánh.

9. Bề mặt của sân quay đầu đường cất hạ cánh phải đảm bảo:

a) Không có sự bất thường về bề mặt mà chúng có thể gây hư hỏng cho tàu bay khi tàu bay sử dụng sân quay đầu;

b) Có hệ số ma sát tối thiểu bằng bề mặt đường cất hạ cánh.

10. Lề của sân quay đầu đường cất hạ cánh phải đảm bảo:

a) Kết cấu để chống lại sự xói mòn bởi luồng phòng phụt động cơ tàu bay và đảm bảo đủ chiều rộng để phần động cơ tàu bay nằm trong lề sân bay đầu, ngăn cản các vật thể lạ cuốn vào động cơ tàu bay;

b) Có sức chịu tải đảm bảo chịu được tải trọng của tàu bay trong trường hợp tàu bay di chuyển trên lề trong một số trường hợp mà không làm hư hỏng tàu bay và đảm bảo chịu được tải trọng của các loại phương tiện phục vụ mặt đất khác hoạt động ở trên lề.

Điều 26. Dải bay

1. Đường cất hạ cánh và đoạn dừng phải nằm trong dải bay. Chiều dài dải bay gồm đường cất hạ cánh và các đoạn kéo dài thêm nằm trước ngưỡng kể từ mép đường cất hạ cánh hoặc đoạn dừng với chiều dài không nhỏ hơn:

a) 60m khi đường cất hạ cánh có mã số là 2, 3 hoặc 4;

b) 60m khi đường cất hạ cánh có mã số là 1 và đường cất hạ cánh có thiết bị;

c) 30m khi đường cất hạ cánh có mã số là 1 và đường cất hạ cánh không có thiết bị.

2. Chiều rộng dải bay của đường cất hạ cánh tiếp cận chính xác được mở rộng theo phương ngang khi điều kiện cho phép tới một khoảng cách không được nhỏ hơn:

a) 140m khi mã số là 3 hoặc 4 về mỗi phía của tim đường cất hạ cánh và kéo dài hết chiều dài dải bay;

b) 70m khi mã số là 1 hoặc 2 về mỗi phía của tim đường cất hạ cánh và kéo dài hết chiều dài dải bay.

3. Chiều rộng dải bay của đường cất hạ cánh tiếp cận giản đơn được mở rộng về mỗi phía theo phương ngang tới một khoảng cách không nhỏ hơn:

a) 140m khi mã số là 3 hoặc 4 về mỗi phía của tim đường cất hạ cánh và kéo dài hết chiều dài dải bay;

b) 70m khi mã số là 1 hoặc 2 về mỗi phía của tim đường cất hạ cánh và kéo dài hết chiều dài dải bay.

4. Chiều rộng dải bay của đường cất hạ cánh không có thiết bị được mở rộng về mỗi phía theo phương ngang hết chiều dài dải bay với một khoảng cách không được nhỏ hơn:

a) 75m khi mã số là 3 hoặc 4;

b) 40m khi mã số là 2;

c) 30m khi mã số là 1.

Điều 27. Vật thể nằm trên dải bay

1. Nếu vật thể nằm trên dải bay có thể uy hiếp an toàn bay thì cần xem nó như chướng ngại vật và phải di chuyển càng xa càng tốt. Trường hợp chưa thể di chuyển các chướng ngại vật, người khai thác cảng hàng không, sân bay phải thực hiện phân tích đánh giá an toàn và đưa vào danh mục không đáp ứng trong tài liệu khai thác sân bay để báo cáo Cục Hàng không Việt Nam theo quy định.

2. Trên dải bay của đường cất hạ cánh tiếp cận chính xác phân định bằng cạnh dưới của bề mặt chuyển tiếp trong không được có bất kỳ vật thể cố định nào ngoài các thiết bị bằng mắt cần thiết cho mục đích dẫn đường hàng không và thoả mãn các yêu cầu dễ gãy theo quy định. Không được có vật thể di động trong phạm vi của dải bay trong thời gian tàu bay cất hạ cánh trên đường cất hạ cánh.

Điều 28. San gạt dải bay

1. Đối với đường cất hạ cánh có thiết bị, dải bay được san nền trong phạm vi khoảng cách tối thiểu về mỗi phía tính từ tim đường cất hạ cánh kéo dài nhằm đảm bảo cho tàu bay sử dụng đường cất hạ cánh an toàn trong trường hợp lăn ra khỏi phạm vi đường cất hạ cánh như sau:

a) 75m khi mã số là 3 hoặc 4;

b) 40m khi mã số là 1 hoặc 2.

2. Đối với đường cất hạ cánh không có thiết bị, dải bay được san nền trong phạm vi khoảng cách tối thiểu về mỗi phía tính từ tim đường cất hạ cánh kéo dài nhằm đảm bảo cho tàu bay sử dụng đường cất hạ cánh an toàn trong trường hợp lăn ra khỏi phạm vi đường cất hạ cánh như sau:

a) 75m khi mã số là 3 và 4;

b) 40m khi mã số 2;

c) 30m khi mã số 1.

3. Một phần bề mặt dải bay trong phạm vi đường cất hạ cánh, lề hay đoạn dừng chính là bề mặt của đường cất hạ cánh, lề hay đoạn dừng.

4. Trong dải bay, ít nhất trong phạm vi 30m trước ngưỡng đường cất hạ cánh phải được xây dựng cẩn thận, nhằm chống xói do luồng khí từ động cơ tàu bay và khi tàu bay chạm bánh không bị va đập vào mép đường cất hạ cánh nhô lên. Bề mặt của khu vực này cần có sức chịu tải đảm bảo cho hoạt động không thường xuyên của tàu bay.

Điều 29. Độ dốc của dải bay

1. Độ dốc dọc dải bay không vượt quá:

a) 1,5% khi mã số là 4;

b) 1,75% khi mã số là 3;

c) 2% khi mã số là 1 hoặc 2.

2. Độ dốc ngang trên dải bay phải đảm bảo không cho đọng nước mặt nhưng không lớn hơn:

a) 2,5% khi mã số là 3 hoặc 4;

b) 3% khi mã số là 1 hoặc 2;

c) Trường hợp cần thoát nước nhanh trong phạm vi 3m đầu tiên ngoài mép đường cất hạ cánh, lề hoặc đoạn dừng có dốc theo hướng từ đường cất hạ cánh ra có thể lấy bằng 5%.

3. Thay đổi độ dốc dọc dải bay càng ít càng tốt, tránh chuyển tiếp độ dốc đột ngột hay các độ dốc ngược chiều quá lớn.

4. Độ dốc ngang bất kỳ phần nào vượt ra ngoài giới hạn của dải bay cần được san gạt để đảm bảo không vượt quá độ dốc 5% theo hướng lên khi nhìn từ phía đường cất hạ cánh.

Điều 30. Sức chịu tải dải bay

1. Sức chịu tải của dải bay đối với đường cất hạ cánh có thiết bị được quy định như sau:

a) Đối với đường cất hạ cánh có mã số là 3, 4: trong giới hạn tối thiểu 75m tính từ tim đường cất hạ cánh kéo dài cần được gia cố hoặc xây dựng sao cho khi các loại tàu bay dự kiến khai thác lăn ra ngoài đường cất hạ cánh ít bị nguy hiểm nhất;

b) Đối với đường cất hạ cánh có mã số là 1, 2: trong giới hạn tối thiểu 40m tính từ tim đường cất hạ cánh kéo dài cần được gia cố hoặc xây dựng sao cho khi các loại tàu bay dự kiến khai thác lăn ra ngoài đường cất hạ cánh ít bị nguy hiểm nhất.

2. Sức chịu tải của dải bay đối với đường cất hạ cánh không có thiết bị được quy định như sau:

a) Đối với đường cất hạ cánh có mã số là 3, 4: trong giới hạn tối thiểu 75m tính từ tim đường cất hạ cánh kéo dài cần được gia cố hoặc xây dựng sao cho khi các loại tàu bay dự kiến khai thác lăn ra ngoài đường cất hạ cánh ít bị nguy hiểm nhất;

b) Đối với đường cất hạ cánh có mã số là 2: trong giới hạn tối thiểu 40m tính từ tim đường cất hạ cánh kéo dài cần được gia cố hoặc xây dựng sao cho khi các loại tàu bay dự kiến khai thác lăn ra ngoài đường cất hạ cánh ít bị nguy hiểm nhất;

c) Đối với đường cất hạ cánh có mã số là 1: trong giới hạn tối thiểu 30m tính từ tim đường cất hạ cánh kéo dài cần được gia cố hoặc xây dựng sao cho khi các loại tàu bay dự kiến khai thác lăn ra ngoài đường cất hạ cánh ít bị nguy hiểm nhất.

Điều 31. Khu vực an toàn cuối đường CHC (Runway end safety area - RESA)

1. Phải xác định và thiết lập khu vực an toàn cuối đường CHC tại điểm cuối dải bay của đường CHC khi sân bay có:

a) Mã số là 3 hoặc 4;

b) Mã số là 1 hoặc 2 và đường CHC có thiết bị.

2. Khuyến khích việc xác định và thiết lập khu vực an toàn cuối đường cất hạ cánh đối với mã số là 1 hoặc 2 và đường cất hạ cánh không có thiết bị.

3. Khu vực an toàn cuối đường cất hạ cánh được kéo dài từ cuối dải bay đến khoảng cách tối thiểu 90m với các trường hợp:

a) Mã số là 3 hoặc 4;

b) Mã số là 1 hoặc 2 và đường cất hạ cánh có thiết bị;

c) Nếu có thể thiết lập một hệ thống hãm tàu bay, chiều dài trên có thể được giảm xuống dựa trên đặc điểm kỹ thuật thiết kế của hệ thống hãm tàu bay.

4. Trong điều kiện cho phép, khuyến khích áp dụng khu vực an toàn cuối đường cất hạ cánh được kéo dài càng xa càng tốt; có thể kéo dài chiều dài khu vực an toàn cuối đường cất hạ cánh bắt đầu từ điểm cuối của dải bay tới khoảng cách tối thiểu là:

a) 240m đối với mã số là 3 hoặc 4; hoặc giảm độ dài khi có hệ thống hãm;

b) 120m đối với mã số là 1 hoặc 2 và đường cất hạ cánh có thiết bị; hoặc giảm độ dài khi có hệ thống hãm;

c) 30m đối với mã số là 1 hoặc 2 và đường cất hạ cánh không có thiết bị.

5. Chiều rộng khu vực an toàn cuối đường cất hạ cánh ít nhất bằng hai lần chiều rộng thực tế của đường cất hạ cánh. Trong điều kiện cho phép, chiều rộng khu vực an toàn cuối đường cất hạ cánh khuyến khích lấy bằng với chiều rộng dải bay.

6. Một vật thể nằm trên khu vực an toàn cuối đường cất hạ cánh có thể gây nguy hiểm cho tàu bay nên được coi là một chướng ngại vật và cần di dời đảm bảo khoảng cách an toàn theo quy định hoặc được loại bỏ.

7. Khu vực an toàn cuối đường cất hạ cánh phải được làm sạch và san ủi để sẵn sàng cho các tàu bay cần đáp xuống đường cất hạ cánh đột xuất hoặc tàu bay trượt ra ngoài đường cất hạ cánh.

8. Độ dốc khu vực an toàn cuối đường cất hạ cánh được chọn sao cho mọi phần của khu vực an toàn cuối đường cất hạ cánh không nhô lên khỏi bề mặt tiếp cận hoặc bề mặt lấy độ cao cất cánh.

9. Độ dốc của khu vực an toàn cuối đường cất hạ cánh

a) Độ dốc dọc của khu vực an toàn cuối đường cất hạ cánh không được vượt quá 5% theo hướng giảm; Việc thay đổi dốc dọc cần tránh chuyển tiếp độ dốc đột ngột hay các độ dốc ngược chiều quá lớn;

b) Độ dốc ngang của khu vực an toàn cuối đường cất hạ cánh không được vượt quá 5% trong cả trường hợp tăng hoặc giảm độ dốc. Việc thay đổi dốc ngang cần tránh chuyển tiếp độ dốc đột ngột.

10. Sức chịu tải của các khu vực an toàn cuối đường cất hạ cánh phải được tính toán để đảm bảo giảm nguy cơ hư hỏng tàu bay và đảm bảo cho các phương tiện cứu nạn chữa cháy có thể di chuyển được.

Điều 32. Khoảng trống (clearway)

1. Khoảng trống được bắt đầu ở cuối cự ly chạy đà cất cánh.

2. Chiều dài khoảng trống không vượt quá nửa chiều dài cự ly chạy đà cất cánh.

3. Chiều rộng khoảng trống mở rộng từ tim đường cất hạ cánh kéo dài về mỗi phía tối thiểu:

a) 75m cho đường cất hạ cánh có thiết bị;

b) Một nửa chiều rộng của dải bay cho đường cất hạ cánh không có thiết bị.

4. Bề mặt của khoảng trống không được nhô lên khỏi mặt nghiêng với độ dốc lên 1,25%. Giới hạn dưới của mặt phẳng đó là mặt nằm ngang có tính chất:

a) Vuông góc với mặt phẳng đứng đi qua tim đường cất hạ cánh;

b) Đi qua một điểm nằm trên tim đường cất hạ cánh ở cuối cự ly chạy đà cất cánh.

5. Tránh việc thay đổi đột ngột độ dốc của khoảng trống nếu độ dốc khoảng trống tương đối nhỏ hay độ dốc trung bình là dốc lên. Trong những trường hợp khoảng trống nằm trong phạm vi 22,5m hoặc một nửa chiều rộng của đường cất hạ cánh, tuỳ theo giá trị nào lớn hơn, về mỗi phía tim đường cất hạ cánh kéo dài; độ dốc, sự thay đổi độ dốc cũng như sự chuyển tiếp của độ dốc từ đường cất hạ cánh đến khoảng trống phải phù hợp với yêu cầu của đường cất hạ cánh đó.

6. Vật thể trên khoảng trống có nguy cơ làm mất an toàn cho tàu bay được coi như chướng ngại vật và phải được dời đi.

Điều 33. Đoạn dừng

1. Đoạn dừng của đường cất hạ cánh có chiều rộng bằng chiều rộng đường cất hạ cánh mà nó nối tiếp.

2. Độ dốc và sự thay đổi độ dốc của đoạn dừng cũng như chuyển tiếp từ đường cất hạ cánh đến đoạn dừng phải đồng bộ với độ dốc của đường cất hạ cánh, trừ những trường hợp khi:

a) Đường cất hạ cánh mã số 4 có độ dốc dọc 0,8% tại khu vực 1/4 chiều dài đường cất hạ cánh ở đầu và 1/4 chiều dài đường cất hạ cánh ở cuối, thì đoạn dừng không nhất thiết có độ dốc dọc là 0,8%.

b) Ở chỗ tiếp giáp giữa đoạn dừng với đường cất hạ cánh và dọc theo đoạn dừng, sự thay đổi độ dốc tối đa có thể bằng 0,3% trên đoạn 30m (bán kính tối thiểu của đường cong đứng bằng 10.000m) đối với đường cất hạ cánh có mã số 3 hoặc 4.

3. Đoạn dừng được gia cố hay xây dựng sao cho khi tàu bay bị trượt ra khỏi đường cất hạ cánh, nó có thể chịu được tải trọng tàu bay mà không làm hỏng cấu trúc tàu bay.

4. Bề mặt đoạn dừng được xây dựng sao cho bảo đảm được hệ số ma sát tương đương hoặc hơn hệ số ma sát trên đường cất hạ cánh.

Điều 34. Khu vực hoạt động của thiết bị vô tuyến đo độ cao

1. Khu vực hoạt động của thiết bị vô tuyến đo độ cao (Radio altimeter operating area- RAOA) được bố trí tại khu vực trước ngưỡng vào của đường cất hạ cánh tiếp cận chính xác.

2. Chiều dài khu vực hoạt động của RAOA được kéo dài ra phía trước ngưỡng ít nhất là 300m.

3. Chiều rộng của khu vực hoạt động của RAOA được mở rộng ra hai phía cách tim đường cất hạ cánh là 60m, trừ những tình huống đặc biệt cho phép, khoảng cách đó có thể được giảm xuống nhưng không dưới 30m, nếu việc giảm đó không ảnh hưởng đến an toàn hoạt động của tàu bay.

4. Không thay đổi độ dốc địa hình hoặc thay đổi ít nhất có thể độ dốc dọc trên khu vực hoạt động của RAOA. Khi không tránh được thay đổi độ dốc thì phải thay đổi từ từ, tránh đột ngột hoặc đổi chiều độ dốc. Sự thay đổi giữa 2 độ dốc cạnh nhau không vượt quá 2% trên 30m.

MỤC 3: ĐƯỜNG LĂN

Điều 35. Quy định chung

1. Đường lăn được xây dựng để đảm bảo cho tàu bay di chuyển nhanh và an toàn trên mặt đất. Việc xác định vị trí đường lăn, đường lăn thoát nhanh phụ thuộc vào đặc điểm loại tàu bay khai thác và nhu cầu thực tế khai thác, tần suất khai thác tại từng cảng hàng không, sân bay.

2. Đường lăn phải đảm bảo sao cho khi vị trí cabin tàu bay nằm phía trên tim đường lăn thì bánh ngoài của càng chính cách mép đường lăn không nhỏ hơn các giá trị trong bảng sau:

Khoảng cách mép ngoài của bánh ngoài càng tàu bay (OMGWS)
	Dưới 4,5m	Từ 4,5m đến dưới 6m	Từ 6m đến dưới 9m	Từ 9m đến dưới 15m
Khoảng cách	1,5m	2,25m	3ma,b hoặc 4mc	4m
a. Trên đoạn thẳng. b. Trên đoạn cong nếu đường lăn sử dụng cho tàu bay có khoảng cách từ càng mũi tới tim của càng chính nhỏ hơn 18m. c. Trên đoạn cong nếu đường lăn sử dụng cho tàu bay có khoảng cách từ càng mũi tới tim của càng chính bằng hoặc lớn hơn 18m.

Bảng II.3. Khoảng cách tối thiểu mép ngoài của bánh ngoài càng tàu bay

Điều 36. Chiều rộng đường lăn

Chiều rộng đường lăn trên đoạn thẳng không nhỏ hơn giá trị trong bảng dưới đây:

	Khoảng cách mép ngoài của bánh ngoài càng tàu bay (OMGWS)
	Dưới 4,5m	Từ 4,5m đến dưới 6m	Từ 6m đến dưới 9m	Từ 9m đến dưới 15m
Chiều rộng đường lăn	7,5m	10,5m	15m	23m

Bảng II.4. Chiều rộng tối thiểu đường lăn trên đoạn đường thẳng

Điều 37. Các đoạn vòng của đường lăn

Hạn chế tối đa các đoạn vòng của đường lăn. Trường hợp đường lăn bắt buộc phải có đoạn vòng, đoạn vòng của đường lăn phải đảm bảo sao cho khi vị trí cabin tàu bay nằm trên vạch tim đường lăn thì khoảng cách từ mép đường lăn tới bánh ngoài của càng không nhỏ hơn giá trị nêu tại Điều 34.

Điều 38. Vị trí giao nhau giữa đường lăn với đường lăn, đường cất hạ cánh hoặc sân đỗ

Vị trí giao nhau giữa đường lăn với đường lăn, đường cất hạ cánh hoặc sân đỗ cần mở rộng để tàu bay di chuyển được dễ dàng. Phần mở rộng có hình dạng đảm bảo cho tàu bay đi qua vị trí giao nhau vẫn giữ được khoảng cách tối thiểu của bánh tới mép đường lăn nêu tại Điều 35.

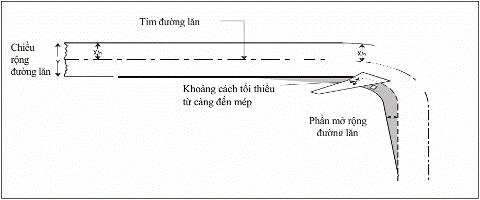

Hình II.1. Đoạn vòng đường lăn

Điều 39. Các khoảng cách đối với đường lăn

1. Khoảng cách giữa tim đường lăn với tim đường CHC, tim đường lăn song song hoặc vật thể không nhỏ hơn kích thước quy định ở Bảng dưới đây.

Mã chữ	Khoảng cách giữa tim đường lăn với tim đường CHC (m)								Từ tim đường lăn tới tim đường lăn (m)	Từ tim đường lăn không phải là vệt lăn vị trí đỗ tàu bay tới vật thể (m)	Từ tim vệt lăn vị trí đỗ tàu bay đến tim vệt lăn vị trí đỗ tàu bay (m)	Từ tim đường lăn trên sân đỗ tàu bay tới vật thể (m)
	Đường CHC có thiết bị				Đường CHC không có thiết bị
	Mã số				Mã số
	1	2	3	4	1	2	3	4
(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)	(11)	(12)	(13)
A	77,5	77,5	-	-	37,5	47,5	-	-	23	15,5	19,5	12
B	82	82	152	-	42	52	87	-	32	20	28,5	16,5
C	88	88	158	158	48	58	93	93	44	26	40,5	22,5
D	-	-	166	166	-	-	101	101	63	37	59,5	33,5
E	-	-	172,5	172,5	-	-	107,5	107,5	76	43,5	72,5	40
F	-	-	180	180	-	-	115	115	91	51	87,5	47,5
Chú thích: - Khoảng cách trong các cột (2) đến (9) là khoảng cách thông thường giữa đường CHC và đường lăn. - Các khoảng cách trong cột từ (2) đến (9) chưa phải là đã đủ khoảng trống phía sau tàu bay đang chờ cho tàu bay khác đi qua trên đường lăn song song.

Bảng II.5. Các khoảng cách tối thiểu của đường lăn

2. Việc xác định đường lăn, đường lăn thoát nhanh, vệt lăn trên sân đỗ, vệt lăn vị trí đỗ tàu bay được quy định tại hình vẽ dưới đây và phân biệt theo màu sắc hoặc theo đánh dấu số.

Hình II.2. Xác định đường lăn, đường lăn thoát nhanh, vệt lăn

Điều 40. Độ dốc của đường lăn

1. Độ dốc dọc không được vượt quá:

a) 1,5% đối với sân bay mã chữ là C, D, E hoặc F;

b) 3% đối với sân bay mã chữ là A hoặc B.

2. Trong các trường hợp không thể tránh được thay đổi độ dốc dọc đường lăn, việc chuyển từ độ dốc này sang độ dốc khác với các giá trị thay đổi dốc không lớn hơn:

a) 1% trên 30m (bán kính cong tối thiểu 3.000m), khi mã chữ C, D, E hoặc F;

b) 1% trên 25m (bán kính cong tối thiểu là 2.500m) khi mã chữ A hoặc B.

3. Trong trường hợp đường lăn không tránh được sự thay đổi độ dốc dọc thì phải đảm bảo cho phép nhìn rõ từ một điểm bất kỳ trên đường lăn ở độ cao:

a) 3m có thể nhìn thấy toàn bộ bề mặt đường lăn cách xa điểm nhìn ít nhất 300m đối với sân bay mã chữ là C, D E hoặc F;

b) 2m có thể nhìn thấy toàn bộ bề mặt đường lăn cách xa điểm nhìn ít nhất 200m đối với sân bay mã chữ là B;

c) 1,5m có thể nhìn thấy toàn bộ bề mặt đường lăn cách xa điểm nhìn ít nhất 150m đối với sân bay mã chữ là A.

4. Độ dốc ngang của đường lăn phải đủ lớn để tránh đọng nước trên bề mặt đường lăn nhưng không vượt quá:

a) 1,5% đối với sân bay mã chữ là C, D, E hoặc F;

b) 2% đối với sân bay mã chữ là A hoặc B.

Điều 41. Sức chịu tải và bề mặt của đường lăn

1. Sức chịu tải của đường lăn tối thiểu phải bằng sức chịu tải của đường cất hạ cánh.

2. Trong trường hợp đường lăn có mật độ hoạt động của tàu bay cao, tàu bay di chuyển chậm, có thể thiết kế, xây dựng đường lăn có sức chịu tải lớn hơn đường cất hạ cánh.

3. Bề mặt đường lăn không nên có các yếu tố bất thường gây hư hỏng cấu trúc tàu bay.

4. Bề mặt đường lăn nên được xây dựng hoặc sửa chữa có độ ma sát bề mặt phù hợp.

Ghi chú: Độ ma sát bề mặt phù hợp là những đặc tính bề mặt cần có được yêu cầu trên đường lăn đảm bảo an toàn cho hoạt động của tàu bay.

Điều 42. Đường lăn thoát nhanh

1. Đường lăn thoát nhanh có bán kính cong nhỏ nhất cho tàu bay rời đường cất hạ cánh là:

a) 550m đối với đường cất hạ cánh đối với mã số 3 hoặc 4;

b) 275m đối với đường cất hạ cánh đối với mã số 1 hoặc 2.

2. Đường lăn thoát nhanh đảm bảo vận tốc lăn ra ở điều kiện mặt đường ẩm ướt là:

a) 93 km/h cho đường cất hạ cánh đối với mã số 3 hoặc 4;

b) 65 km/h cho đường cất hạ cánh đối với mã số 1 hoặc 2.

Hình II.3. Đường lăn thoát nhanh

3. Bán kính cong của tim đường lăn thoát nhanh tại vị trí giao với đường cất hạ cánh phải đảm bảo đủ rộng và dễ nhận biết kịp thời lối vào và ra của đường lăn.

4. Đường lăn thoát nhanh phải có một đoạn thẳng đủ cho tàu bay có thể dừng lại đảm bảo khoảng cách an toàn đối với đường cất hạ cánh và đường lăn.

5. Góc giao nhau của đường lăn thoát nhanh với đường cất hạ cánh không lớn hơn 45° và không nhỏ hơn 25°, tốt nhất là bằng 30°.

Điều 43. Đường lăn trên cầu vượt

1. Trường hợp xây dựng đường lăn trên cầu vượt, chiều rộng của các đoạn đường lăn trên cầu vượt phải đảm bảo an toàn cho tàu bay lăn, chiều rộng của cầu vượt không được nhỏ hơn chiều rộng của dải lăn.

2. Phải có đường cho phương tiện khẩn nguy và cứu hỏa vào được theo cả hai hướng trên cầu vượt.

3. Cầu vượt nên được xây trên đoạn thẳng đường lăn và có đoạn nối thẳng với cả hai đầu cầu để thuận tiện cho việc khai thác.

Điều 44. Lề đường lăn

1. Lề đường lăn được bố trí ở hai phía đối xứng với đường lăn sao cho tổng chiều rộng của đường lăn và các lề trên các đoạn thẳng không nhỏ hơn:

a) 44m, khi mã chữ F;

b) 38m, khi mã chữ E;

c) 34m, khi mã chữ D;

d) 25m, khi mã chữ C.

2. Tại nút giao nhau của đường lăn, chiều rộng của lề đường lăn tại các vị trí này không nhỏ hơn chiều rộng của lề trên đoạn đường lăn thẳng liền kề.

3. Bề mặt lề đường lăn phải đảm bảo kết cấu nhằm chống xói mòn và chống vật liệu bề mặt bị hút vào động cơ tàu bay.

Điều 45. Dải lăn (taxiway strip)

1. Mọi đường lăn phải có dải lăn, trừ đường lăn trên sân đỗ tàu bay.

2. Dải lăn được bố trí dọc theo chiều dài đường lăn đối xứng về hai phía so với tim đường lăn, có chiều rộng tối thiểu bằng các khoảng cách nêu trong cột 11 Bảng II.5 Điều 39.

3. Trên dải lăn không được có các vật thể ảnh hưởng đến an toàn cho tàu bay lăn.

4. Phần san gạt của dải lăn phải đảm bảo cự ly tối thiểu cách tim đường lăn là:

a) 10,25 m khi OMGWS dưới 4,5m;

b) 11 m khi OMGWS từ 4,5m đến dưới 6m;

c) 12,5 m khi OMGWS từ 6m đến dưới 9m;

d) 18,5 m khi OMGWS từ 9m đến dưới 15m khi mã số là D;

đ) 19 m khi OMGWS từ 9m đến dưới 15m khi mã số là E;

e) 22 m khi OMGWS từ 9m đến dưới 15m khi mã số là F.

5. Bề mặt của dải lăn tại mép đường lăn hoặc lề, nếu có và phần được san gạt có độ dốc ngang hướng lên không vượt quá:

a) 2,5% đối với dải lăn mã chữ C, D, E hoặc F.

b) 3% đối với dải lăn mã chữ A hoặc B.

Trong đó hướng lên của độ dốc được so với độ dốc ngang của bề mặt đường lăn tiếp giáp, không so với mặt phẳng ngang. Độ dốc ngang đi xuống không vượt quá 5% so với mặt phẳng ngang.

6. Độ dốc ngang của bất kỳ phần nào nằm ngoài phần san gạt của dải lăn không vượt quá độ dốc lên hoặc xuống 5% theo hướng nhìn từ đường lăn.

Điều 46. Sân chờ, vị trí chờ lên đường CHC, vị trí chờ trung gian và vị trí chờ tại đường công vụ

1. Khi mật độ giao thông trung bình hoặc cao cần xây dựng sân chờ đường CHC.

2. Vị trí chờ lên đường CHC và các vị trí chờ khác phải được thiết lập tại các vị trí:

a) Trên đường lăn tại nút giao của đường lăn với đường CHC;

b) Trên nút giao của một đường CHC với đường CHC khác.

3. Vị trí chờ lên đường CHC được thiết lập trên đường lăn tại vị trí mà tàu bay và phương tiện có thể làm cản trở hoạt động hoặc vi phạm bề mặt giới hạn chướng ngại vật của thiết bị dẫn đường.

4. Vị trí chờ trung gian có thể được thiết kế tại bất kỳ chỗ nào trên đường lăn ngoài vị trí chờ lên đường CHC nếu nó thỏa mãn yêu cầu kỹ thuật giới hạn vị trí chờ.

5. Vị trí chờ trên đường công vụ được thiết lập tại nút giao của đường công vụ với đường CHC.

6. Khoảng cách từ tim đường CHC đến sân chờ, vị trí chờ lên đường CHC, vị trí chờ trên đường công vụ được xác định theo Bảng II.6. Đối với đường CHC tiếp cận chính xác, vị trí chờ của tàu bay và phương tiện không được cản trở hoạt động của thiết bị dẫn đường hoặc vi phạm mặt chuyển tiếp trong.

7. Tại các sân bay có độ cao trên 700m, khoảng cách 90m nêu trong Bảng II.6 của đường CHC tiếp cận chính xác mã số 4 cần được tăng lên như sau:

a) Độ cao đến 2.000m: thêm 1m đối với mỗi 100m cao thêm kể từ độ cao 700m;

b) Độ cao từ 2.000m đến 4.000m: 13m cộng thêm 1,5m cho mỗi 100m cao thêm kể từ độ cao 2.000m;

c) Độ cao từ 4.000m đến độ cao 5.000m: 43m cộng thêm 2m cho mỗi 100m cao thêm kể từ độ cao 4.000m.

	Loại đường CHC	Mã số đường CHC
		1	2	3	4
	Đường CHC không có thiết bị	30	40	75	75
Đường CHC tiếp cận giản đơn		40	40	75	75
Đường CHC tiếp cận chính xác CAT I		60b	60b	90a,b	90a,b
Đường CHC tiếp cận chính xác CAT II và III		--	--	90a,b	90a,b
Đường CHC cất cánh		30	40	75	75
a. Nếu độ cao sân chờ hoặc vị trí chờ lên đường cất hạ cánh, vị trí chờ trên đường công vụ thấp hơn ngưỡng đường cất hạ cánh, khoảng cách trên có thể giảm đi 5m đối với mỗi mét thấp hơn ngưỡng phía trên sân chờ hoặc vị trí chờ nhưng không được vi phạm mặt chuyển tiếp trong. b. Khoảng cách đó có thể phải tăng để tránh nhiễu đối với hoạt động của các thiết bị vô tuyến dẫn đường hàng không - RNA, đặc biệt là các thiết bị glide path và localizer. Khoảng cách 90m đối với mã số 3 hoặc 4 dựa trên cơ sở đuôi tàu bay cao 20m, khoảng cách từ mũi tới điểm cao nhất của đuôi 52,7m và chiều cao phần mũi 10 m tạo thành góc 450 hoặc lớn hơn so với tim đường cất hạ cánh ở ngoài OFZ và khoảng cách này không được kể vào trong tính toán OCA/H. Khoảng cách 60m đối với mã số 2 được dựa trên cơ sở xem xét tàu bay có chiều cao đuôi 8m, khoảng cách từ mũi tới điểm cao nhất của đuôi 24,6m và chiều cao mũi 5,2m tạo thành góc 45° hoặc lớn hơn so với tim đường cất hạ cánh và ở ngoài OFZ. Đối với mã số 4 khi chiều rộng của cạnh trong của bề mặt tiếp cận trong lớn hơn 120 m, khoảng cách cần lớn hơn 90m để đảm bảo vị trí chờ ở ngoài OFZ. Ví dụ: Khoảng cách 100m dựa trên cơ sở tàu bay có chiều cao đuôi là 24m, còn khoảng cách từ mũi tàu bay đến phần cao nhất của đuôi là 62,2m và chiều cao của mũi là 10m tạo thành góc 45° hoặc lớn hơn so với tim đường cất hạ cánh và ở ngoài OFZ.

Bảng II.6. Khoảng cách tối thiểu từ tim đường CHC đến sân chờ, vị trí chờ lên đường CHC hoặc vị trí chờ trên đường công vụ (m)

8. Nếu độ cao của sân chờ, vị trí chờ đường lên cất hạ cánh hoặc vị trí chờ trên đường công vụ đối với đường cất hạ cánh tiếp cận chính xác mã số 4 lớn hơn độ cao của ngưỡng đường cất hạ cánh, khoảng cách theo yêu cầu kỹ thuật tương ứng nêu trong Bảng II.6 phải tăng thêm 5m đối với mỗi mét chênh cao giữa độ cao của sân chờ hoặc vị trí chờ so với độ cao của ngưỡng đường cất hạ cánh.

9. Vị trí chờ đường lên cất hạ cánh được phải được thiết lập theo khoản 3 của Điều này phải đảm bảo cho tàu bay và phương tiện đang đỗ không xâm phạm vùng OFZ, bề mặt tiếp cận, bề mặt lấy độ cao cất cánh hoặc vùng ảnh hưởng của thiết bị ILS/MLS hay cản trở hoạt động của thiết bị dẫn đường.

MỤC 4: SÂN ĐỖ TÀU BAY

Điều 47. Yêu cầu chung của sân đỗ tàu bay

1. Sân đỗ tàu bay được đặt tại nơi thuận lợi cho việc đưa đón hành khách, thực hiện bốc dỡ hành lý, bưu kiện lên xuống tàu bay và phục vụ tàu bay mà không cản trở giao thông trên sân bay.

2. Diện tích sân đỗ tàu bay phải đủ đáp ứng năng lực thông qua trên sân bay với mật độ tính toán lớn nhất.

3. Sức chịu tải của sân đỗ phải lớn hơn hoặc bằng sức chịu tải của đường cất hạ cánh, đường lăn.

4. Độ dốc của sân đỗ tàu bay phải đảm bảo điều kiện thoát nước của sân đỗ. Độ dốc tối đa của sân đỗ tàu bay không vượt quá 1%.

Điều 48. Khoảng cách an toàn giữa các vị trí đỗ tàu bay

Vị trí đỗ của tàu bay phải đảm bảo đủ khoảng cách an toàn tối thiểu cho tàu bay ra/vào vị trí đỗ với công trình liền kề, vật thể, tàu bay tại vị trí đỗ tàu bay khác; khoảng an toàn tối thiểu được quy định tại bảng sau:

Mã chữ	Khoảng cách an toàn (m)
A	3
B	3
C	4,5
D	7,5
E	7,5
F	7,5
Đối với trường hợp đặc biệt, tại sân bay có mã chữ D, E hoặc F, khoảng cách an toàn tại vị trí mũi tàu bay được giảm trong các trường hợp sau: a) Giữa khoảng cách đến nhà ga, bao gồm cả cầu hành khách đến mũi tàu bay. b) Tại vị trí đỗ tàu bay có hệ thống dẫn đỗ tự động.

Bảng II.7. Khoảng cách an toàn tối thiểu giữa tàu bay và công trình liền kề, vật thể, vị trí đỗ tàu bay khác

Điều 49. Vị trí đỗ tàu bay cách ly (biệt lập)

1. Người khai thác cảng hàng không, sân bay phải bố trí tối thiểu 01 vị trí đỗ tàu bay cách ly phục vụ cho các tình huống khẩn nguy sân bay, chống dịch bệnh lây lan hoặc trong các tình huống bảo đảm an ninh hàng không, an ninh quốc phòng.

2. Vị trí đỗ tàu bay cách ly phải bố trí cách xa các vị trí đỗ tàu bay khác, nhà cửa hoặc các công trình công cộng khác và trong mọi trường hợp không được dưới 100m, đảm bảo thuận lợi cho công tác an ninh, an toàn, phòng cháy chữa cháy và xử lý nghiệp vụ.

3. Không bố trí vị trí đỗ tàu bay cách ly phía trên các công trình ngầm như bể chứa nhiên liệu tàu bay, hệ thống đường ống cung cấp nhiên liệu cho tàu bay, tuyến cáp điện lực hoặc cáp thông tin.

MỤC 5. ĐẶT TÊN ĐƯỜNG CHC, ĐƯỜNG LĂN, SÂN ĐỖ TÀU BAY

Điều 50. Đặt tên đường CHC

1. Đường cất hạ cánh được đặt tên theo hướng đường cất hạ cánh, trên đường cất hạ cánh song song thì thêm một chữ bên cạnh số đó.

2. Trên đường cất hạ cánh đơn, đường cất hạ cánh đôi song song và đường cất hạ cánh ba song song, hướng đường cất hạ cánh là một số nguyên gồm hai chữ số được xác định bằng góc phương vị từ của tim đường cất hạ cánh tính theo chiều kim đồng hồ kể từ phía Bắc nam châm xét theo chiều tiếp cận hạ cánh chia cho 10 và làm tròn. Theo quy tắc trên nếu có một chữ số thì trước nó phải thêm một số 0.

3. Trên 4 hay nhiều đường cất hạ cánh song song thì đường cất hạ cánh gần nhất được đánh số bằng 1/10 góc phương vị từ làm tròn, các đường cất hạ cánh tiếp theo được đánh số bằng 1/10 góc phương vị từ làm tròn. Theo quy tắc trên nếu có một chữ số thì trước nó phải thêm một số 0.

4. Khi có các đường cất hạ cánh song song, mỗi ký hiệu hướng đường cất hạ cánh được kèm thêm một trong các chữ cái dưới đây đặt theo thứ tự từ trái sang phải, nếu nhìn từ phía tiếp cận hạ cánh:

a) Hai đường cất hạ cánh song song "L", "R";

b) Ba đường cất hạ cánh song song "L", "C", "R";

c) Bốn đường cất hạ cánh song song "L", "R", "L", "R"; năm đường cất hạ cánh song song "L", "C", "R", "L", "R" hoặc "L","R", "L", "C", "R"; sáu đường cất hạ cánh song song "L", "C", "R", "L", "C", "R".

Điều 51. Đặt tên đường lăn

1. Hệ thống đường lăn, sân đỗ tàu bay phải được đặt tên với nguyên tắc đơn giản, lôgic, dễ hiểu.

2. Sử dụng ký tự chữ cái và ký tự số để đặt tên cho các đường lăn, vệt lăn chính trên sân đỗ tàu bay. Thứ tự đặt tên các đường lăn tăng dần theo một hướng nhất định, phù hợp với điều kiện, địa hình của từng cảng hàng không, sân bay.

3. Sử dụng ký tự chữ cái đơn (như: A, B,....,) để đặt tên cho các đường lăn:

a) Đường lăn song song với đường cất hạ cánh (để đảm bảo quỹ chữ cái đặt tên cho hệ thống đường lăn, nên đặt tên đường lăn đầu tiên song song với đường cất hạ cánh theo hướng về phía nhà ga hành khách là chữ E);

b) Đường lăn có mật độ tàu bay lăn cao (người khai thác cảng hàng không, sân bay có trách nhiệm phối hợp với đài kiểm soát tại sân bay để thống nhất và đề xuất đường lăn có mật độ tàu bay lăn cao), cắt qua nhiều đường lăn, đường cất hạ cánh;

c) Vệt lăn chính trên sân đỗ tàu bay có mật độ tàu bay lăn cao.

4. Sử dụng ký tự chữ cái và ký tự số (như: A1, A2, A3, B1, B2....) để đặt tên cho các đường lăn nối (phần ký tự số nên đặt tăng dần theo hướng hạ cánh chủ yếu của đường cất hạ cánh):

a) Đường lăn nối giữa đường cất hạ cánh và đường lăn song song;

b) Đường lăn nối giữa 02 đường lăn song song;

c) Đường lăn nối giữa 02 đường cất hạ cánh;

d) Đường lăn nối từ đường lăn song song hoặc đường cất hạ cánh với sân đỗ tàu bay.

5. Quy tắc lựa chọn ký tự chữ cái và ký tự số để đặt tên cho các đường lăn nối như sau:

a) Đường lăn nối giữa đường cất hạ cánh và đường lăn song song: ký tự chữ cái được lấy theo tên đường lăn song song, ký tự số tăng dần theo một hướng nhất định (thứ tự nên đặt tăng dần theo hướng hạ cánh chủ yếu của đường cất hạ cánh);

b) Đường lăn nối giữa 02 đường lăn song song: ký tự chữ cái được lấy theo tên đường lăn song song xếp thứ tự trước (thứ tự bảng chữ cái), ký tự số tăng dần theo một hướng nhất định (thứ tự nên đặt tăng dần theo hướng hạ cánh chủ yếu của đường cất hạ cánh);

c) Đường lăn nối giữa 02 đường cất hạ cánh: ký tự chữ cái là chữ cái có thứ tự tiếp theo của tên đường lăn song song hoặc vệt lăn chính trên sân đỗ tàu bay, ký tự số tăng dần theo một hướng nhất định (thứ tự nên đặt tăng dần theo hướng hạ cánh chủ yếu của đường cất hạ cánh);

d) Đường lăn nối từ đường lăn song song hoặc đường cất hạ cánh với sân đỗ tàu bay: ký tự chữ cái là ký tự tiếp theo của tên vệt lăn song song trên sân đỗ tàu bay, ký tự số tăng dần theo một hướng nhất định (thứ tự nên đặt tăng dần theo hướng hạ cánh chủ yếu của đường cất hạ cánh).

6. Không sử dụng chữ cái "I" và "O" để đặt tên cho đường lăn, vì 02 chữ cái này dễ gây nhầm lẫn sang ký tự chữ số "1", "0".

7. Không sử dụng chữ cái "X" để đặt tên đường lăn, vì dấu hiệu "X" có thể bị hiểu sai thành đường cất hạ cánh hoặc đường lăn đang tạm ngừng khai thác.

8. Không sử dụng chữ cái "L" và "R" kết hợp với số (như: L1, L2...., R1, R2....) để đặt tên cho đường lăn, vì cách đặt tên này dễ gây nhầm lẫn sang tên đường cất hạ cánh (như 1L, 2L, ....., 1R, 2R.....).

9. Không sử dụng chữ cái "C" đặt tên cho đường lăn để tránh gây nhầm lẫn trong quá trình đàm thoại giữa tổ lái và kiểm soát viên không lưu.

10. Không sử dụng chữ cái "F" để đặt tên cho đường lăn để tránh gây nhầm lẫn với chữ E.

11. Không sử dụng chữ cái "Z" để đặt tên cho đường lăn để tránh gây nhầm lẫn với số 2.

12. Các đường lăn không được đặt tên trùng nhau, không đặt tên đường lăn trùng với tên sân đỗ tàu bay.

13. Tại những cảng hàng không có số lượng đường lăn nhiều hơn số lượng chữ cái, sau khi sử dụng hết chữ cái để đặt tên cho đường lăn, thì sử dụng 02 chữ cái giống nhau (như: AA, BB,....,) để đặt tên cho các đường lăn còn lại. Không được sử dụng 02 chữ cái khác nhau (như: AB, DE, ....) để đặt tên cho đường lăn.

14. Khi đặt tên hệ thống đường lăn, nên đặt tên liên tục theo bảng chữ cái để đảm bảo tính thống nhất, đồng bộ, logic, dễ hiểu.

15. Việc đặt tên hệ thống đường lăn cần tính toán để đảm bảo phải phù hợp với số lượng đường lăn được xác định trong quy hoạch cảng hàng không, sân bay được duyệt.

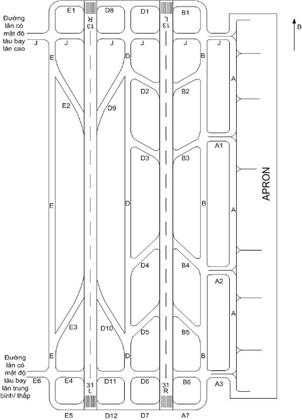

* Một số ví dụ phương án đặt tên đường lăn.

- Đối với đường cất hạ cánh có 01 đường lăn song song, các đường lăn nối được đặt tên gồm các ký tự chữ và số theo thứ tự tăng dần từ đầu đường cất hạ cánh đến cuối đường cất hạ cánh (ví dụ như: A1, A2, A3 ....).

- Đối với đường cất hạ cánh có nhiều đường lăn song song nằm về 02 phía của đường cất hạ cánh, các đường lăn nối được đặt tên gồm ký tự chữ cái và ký tự số, ký tự chữ cái theo tên của đường lăn song song tương ứng, ký tự số tăng dần từ đầu đường cất hạ cánh đến cuối đường cất hạ cánh (như A1, B1, ...). Trong trường hợp này, ký tự số của tên các đường lăn nối đối xứng hai bên của đường cất hạ cánh có thể cùng hoặc khác nhau về ký tự số (ví dụ như, D1 và B1, hoặc E1 và D8).

Điều 52. Quy tắc đặt tên các sân đỗ, vị trí đỗ tàu bay

1. Cảng hàng không có 01 sân đỗ tàu bay, thì đặt tên sân đỗ tàu bay là APRON.

2. Cảng hàng không có phân chia nhiều khu vực sân đỗ tàu bay để thuận tiện cho công tác điều hành tàu bay di chuyển, thì các khu vực sân đỗ tàu bay nên đặt tên là APRON 1, APRON 2 ....

3. Cảng hàng không có sân đỗ tàu bay Hangar, thì đặt tên sân đỗ tàu bay Hangar đặt tên là APRON H1, APRON H2 ...

4. Tên các vị trí đỗ trên tất cả các sân đỗ tàu bay tại cảng hàng không được đặt tên bằng ký tự số tăng dần theo một hướng nhất định, riêng đối với các trường hợp sau vị trí đỗ tàu bay được đặt tên gồm ký tự số và ký tự chữ cái:

a) Vị trí chỉ cho tàu bay đỗ không khai thác thương mại (đỗ qua đêm) và vị trí đỗ tàu bay khai thác linh hoạt trên sân đỗ hàng không dân dụng thì được đặt tên gồm cả số và chữ theo thứ tự tịnh tiến như 1A, 2A, 3A, 1B, 2B ...;

b) Vị trí đỗ tàu bay trên sân đỗ hangar được đặt tên gồm cả số và chữ theo thứ tự tịnh tiến như 1H, 2H, 3H ....

Hình II.5. Ví dụ sơ đồ phương án đặt tên đường lăn



MỤC 6: TĨNH KHÔNG SÂN BAY VÀ CÁC BỀ MẶT GIỚI HẠN

Điều 53. Các bề mặt giới hạn chướng ngại vật (OLS)

1. Phạm vi không gian xung quanh sân bay mà trên nó không được có chướng ngại vật ảnh hưởng đến an toàn cất hạ cánh của tàu bay gọi là tĩnh không sân bay. Tĩnh không sân bay có các bề mặt giới hạn chướng ngại vật (OLS) phù hợp với cấp sân bay.

2. Các bề mặt giới hạn chướng ngại vật bao gồm:

a) Bề mặt ngang ngoài;

b) Bề mặt hình nón;

c) Bề mặt ngang trong;

d) Bề mặt tiếp cận;

đ) Bề mặt chuyển tiếp;

e) Bề mặt lấy độ cao cất cánh.

Điều 54. Bề mặt ngang ngoài

Những thông số liên quan đến bề mặt ngang ngoài được hướng dẫn tại tài liệu Airport Services Manual (Doc 9137), Part 6 của ICAO.

Điều 55. Bề mặt hình nón

1. Bề mặt hình nón là bề mặt có độ dốc hướng lên và hướng ra ngoài kể từ đường biên của bề mặt ngang trong.

2. Giới hạn của bề mặt hình nón bao gồm:

a) Đường biên dưới trùng với đường biên của bề mặt ngang trong;

b) Đường biên trên nằm ở độ cao xác định trên bề mặt ngang trong.

3. Độ dốc bề mặt hình nón được đo trong mặt thẳng đứng vuông góc với cạnh biên ngoài của bề mặt ngang trong.

Hình II.6. Giới hạn bề mặt tĩnh không

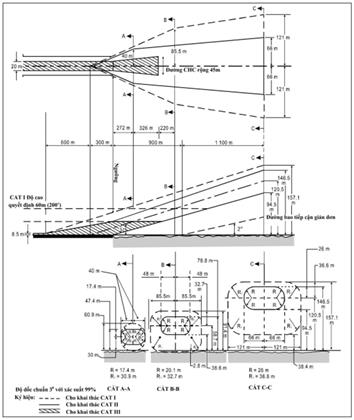

Hình II.7. Bề mặt tiếp cận trong, chuyển tiếp trong và bề mặt hủy bỏ hạ cánh

Điều 56. Bề mặt ngang trong

1. Bề mặt ngang trong là mặt phẳng nằm ngang phía trên sân bay và vùng lân cận sân bay.

2. Bán kính hay đường biên ngoài của bề mặt ngang trong được đo từ điểm quy chiếu hoặc các điểm được thiết lập cho mục đích đó.

3. Hình dáng của bề mặt ngang trong không nhất thiết là hình tròn. Hướng dẫn xác định phần mở rộng của bề mặt ngang trong được quy định tại Tài liệu Airport Services Manual (Doc 9137), Phần 6.

4. Chiều cao bề mặt ngang trong được đo trên mốc độ cao được thiết lập cho mục đích đó.

Điều 57. Bề mặt tiếp cận

1. Bề mặt tiếp cận là bề mặt nghiêng hoặc tổ hợp của nhiều bề mặt nằm ở phía trước ngưỡng đường cất hạ cánh.

2. Bề mặt tiếp cận có các đặc điểm sau:

a) Đường biên trong có chiều dài quy định, nằm ngang và vuông góc với trục tim kéo dài của đường cất hạ cánh và cách ngưỡng đường cất hạ cánh một khoảng quy định;

b) Hai cạnh biên bắt đầu từ hai đầu mút đường biên trong và loe dần đều cách đều đường tim kéo dài;

c) Đường biên ngoài song song với đường biên trong;

d) Trường hợp không thực hiện tiếp cận thẳng (tiếp cận lệch trục theo phương ngang, lệch trục, vòng cung), các bề mặt trên sẽ thay đổi theo trục tim kéo dài của vệt tiếp cận tương ứng;

đ) Mức cao của đường biên trong bằng mức cao điểm chính giữa của ngưỡng đường cất hạ cánh;

e) Độ dốc bề mặt tiếp cận được đo trong mặt phẳng thẳng đứng chứa trục tim đường cất hạ cánh và trục tim kéo dài của hình chiếu vệt tiếp cận lệch trục hoặc vòng cung tùy ý.

Điều 58. Bề mặt tiếp cận trong

1. Bề mặt tiếp cận trong là một phần hình chữ nhật nằm trong bề mặt tiếp cận xuất phát ở sát ngay ngưỡng đường cất hạ cánh.

2. Bề mặt tiếp cận trong có các đặc điểm sau:

a) Một đường biên trong với chiều dài quy định trùng với đường biên trong của bề mặt tiếp cận;

b) Hai cạnh biên bắt đầu từ các đầu mút của đường biên trong và kéo dài song song với mặt phẳng đứng chứa trục tim đường cất hạ cánh;

c) Một đường biên ngoài song song với đường biên trong.

Điều 59. Bề mặt chuyển tiếp

1. Bề mặt chuyển tiếp là một bề mặt phức hợp nằm dọc theo một cạnh bên của dải bay và một phần của mặt bên bề mặt tiếp cận kéo dài lên cao hướng ra ngoài cho đến khi gặp bề mặt ngang trong.

2. Bề mặt chuyển tiếp có các đặc điểm sau:

a) Đường biên phía dưới, bắt đầu từ đường giao của bề mặt tiếp cận với bề mặt ngang trong và kéo dài xuống phía dưới dọc theo đường biên sườn của bề mặt tiếp cận cho đến khi gặp đường biên trong của bề mặt tiếp cận và sau đó chạy dọc theo dải bay song song với tim đường cất hạ cánh;

b) Đường biên phía trên nằm trong mặt phẳng của bề mặt ngang trong;

c) Độ dốc của bề mặt chuyển tiếp được đo trong mặt phẳng thẳng đứng vuông góc với trục tim đường cất hạ cánh;

d) Mức cao của một điểm trên đường biên dưới:

(i) Dọc theo đường biên sườn của bề mặt tiếp cận bằng mức cao của bề mặt tiếp cận tại điểm đó;

(ii) Dọc theo dải bay bằng mức cao của điểm gần nhất trên trục tim hoặc trục tim kéo dài của đường cất hạ cánh.

Điều 60. Bề mặt chuyển tiếp trong

1. Bề mặt chuyển tiếp trong là bề mặt tương tự như bề mặt chuyển tiếp nhưng ở gần đường cất hạ cánh hơn.

2. Bề mặt chuyển tiếp trong có các đặc điểm sau:

a) Đường biên dưới bắt đầu từ cuối bề mặt tiếp cận trong và kéo xuống dưới dọc theo bề mặt tiếp cận trong đến khi gặp đường biên trong của bề mặt đó, sau đó chạy dọc theo dải bay song song với tim đường cất hạ cánh đến khi gặp đường biên trong của bề mặt hủy bỏ hạ cánh và từ đó đi lên đến giao điểm của đường biên sườn đó với bề mặt ngang trong;

b) Đường biên trên nằm trong mặt phẳng của bề mặt ngang trong;

c) Mức cao của một điểm trên đường biên dưới được xác định theo quy định khoản 3 Điều này.

3. Mức cao của một điểm trên đường biên dưới được xác định như sau:

a) Dọc theo đường biên của bề mặt tiếp cận trong và bề mặt hủy bỏ hạ cánh - bằng mức cao của bề mặt cụ thể tại điểm đó;

b) Dọc theo dải bay bằng mức cao của điểm gần nhất trên tim đường cất hạ cánh hoặc trên tim kéo dài;

c) Độ dốc của bề mặt chuyển tiếp trong đo trong mặt phẳng thẳng đứng vuông góc với tim đường cất hạ cánh.

Điều 61. Bề mặt hủy bỏ hạ cánh

1. Bề mặt hủy bỏ hạ cánh là mặt phẳng nghiêng bắt đầu từ một khoảng cách nhất định sau ngưỡng đường cất hạ cánh và mở rộng đến bề mặt chuyển tiếp trong.

2. Bề mặt hủy bỏ hạ cánh có các đặc điểm sau:

a) Đường biên trong nằm ngang, vuông góc với tim đường cất hạ cánh và nằm cách ngưỡng đường cất hạ cánh một khoảng cách nhất định;

b) Hai đường biên sườn bắt đầu từ các đầu mút của đường biên trong và loe dần đều về hai bên so với mặt phẳng đứng chứa tim đường cất hạ cánh;

c) Đường biên ngoài song song với đường biên trong và nằm trong mặt phẳng của bề mặt ngang trong.

3. Mức cao của đường biên trong bằng mức cao của tim đường cất hạ cánh tại vị trí của đường biên trong.

4. Độ dốc của bề mặt hủy bỏ hạ cánh được đo trong mặt phẳng thẳng đứng, dựng dọc theo tim đường cất hạ cánh.

Điều 62. Bề mặt lấy độ cao cất cánh

1. Bề mặt lấy độ cao cất cánh là mặt phẳng nghiêng hoặc một bề mặt đặc biệt khác nằm ngoài đầu mút đường cất hạ cánh hoặc ngoài khoảng trống.

2. Bề mặt lấy độ cao cất cánh có đặc điểm sau:

a) Đường biên trong nằm ngang và vuông góc với tim đường cất hạ cánh và ở cách đầu mút đường cất hạ cánh hoặc khoảng trống (nếu có) một khoảng cách quy định và chiều dài khoảng trống lớn hơn khoảng cách quy định;

b) Hai đường biên sườn bắt đầu từ mút của đường biên trong và loe dần đều về hai bên so với vệt bay khởi hành đến chiều rộng quy định và tiếp tục kéo dài chiều rộng đó đến hết phần chiều dài còn lại của bề mặt lấy độ cao cất cánh;

c) Đường biên ngoài chạy theo phương nằm ngang và vuông góc với vệt bay khởi hành.

3. Mức cao của đường biên trong phải bằng mức cao của điểm cao nhất trên tim đường cất hạ cánh và đường biên trong, trừ khi có khoảng trống thì mức cao này bằng mức cao của điểm cao nhất trên khoảng trống.

4. Độ dốc của bề mặt cất cánh được tính trong mặt thẳng đứng có chứa trục tim đường cất hạ cánh trong trường hợp cất cánh thẳng.

5. Trong trường hợp cất cánh vòng rẽ, bề mặt cất cánh phải là bề mặt phức hợp chứa các đường pháp tuyến nằm trong mặt phẳng ngang so với đường tim của bề mặt cất cánh. Độ dốc tương tự như độ dốc khi cất thẳng.

Điều 63. Giới hạn chướng ngại vật đối với đường CHC không có thiết bị

1. Đường cất hạ cánh không có thiết bị có các OLS sau đây:

a) Bề mặt hình nón;

b) Bề mặt ngang trong;

c) Bề mặt tiếp cận;

d) Các bề mặt chuyển tiếp.

2.Chiều cao và độ dốc của các bề mặt không được lớn hơn chiều cao và độ dốc ở Bảng II.8 và những kích thước khác của các bề mặt không được nhỏ hơn những kích thước tương ứng trong bảng đó trừ phần nằm ngang của bề mặt tiếp cận.

3. Không được xây dựng các công trình mới hoặc mở rộng các công trình hiện hữu vượt trên bề mặt tiếp cận hoặc bề mặt chuyển tiếp, trừ khi theo ý kiến của cơ quan có thẩm quyền, công trình mới hoặc công trình mở rộng được núp bóng bởi một công trình cố định hiện hữu.

4. Không được có các công trình mới hoặc mở rộng công trình hiện hữu vượt trên bề mặt hình nón hoặc bề mặt ngang trong, trừ khi được cấp có thẩm quyền chấp thuận; các công trình đó được núp bóng bởi một công trình cố định hiện hữu,hoặc trên cơ sở kết quả nghiên cứu về hàng không cho thấy; hoặc công trình đó không ảnh hưởng bất lợi đến an toàn hoặc không ảnh hưởng đến các chuyến bay.

5. Các công trình hiện hữu vượt ra ngoài bất kỳ bề mặt nào quy định tại khoản 1 Điều này đều phải di chuyển càng xa càng tốt, trừ khi được cấp có thẩm quyền chấp thuận theo quy định trên cơ sở kết quả nghiên cứu về hàng không cho thấy các công trình đó được che khuất bởi một công trình cố định cho phép trước; hoặc công trình đó không ảnh hưởng bất lợi đến an toàn hoặc không ảnh hưởng đến các chuyến bay.

6. Khi xem xét xây dựng một công trình mới thì phải xem xét đến sự phù hợp với bề mặt giới hạn chướng ngại vật của đường cất cánh có thiết bị trong tương lai (theo quy hoạch được duyệt).

Điều 64. Giới hạn chướng ngại vật đối với đường CHC tiếp cận giản đơn

1. Đường cất hạ cánh tiếp cận giản đơn có các OLS sau đây:

a) Bề mặt hình nón;

b) Bề mặt ngang trong;

c) Bề mặt tiếp cận;

d) Các bề mặt chuyển tiếp.

2. Chiều cao và độ dốc của các bề mặt không được lớn hơn chiều cao và độ dốc ở Bảng II.8 và những kích thước khác của các bề mặt không được nhỏ hơn những kích thước tương ứng trong bảng đó trừ phần nằm ngang của bề mặt tiếp cận.

3. Bề mặt tiếp cận bắt đầu nằm ngang kể từ giao điểm của mặt phẳng có độ dốc 2,5% với:

a) Mặt phẳng ngang ở mức cao 150m so với độ cao của ngưỡng đường cất hạ cánh;

b) Bặt phẳng ngang đi qua đỉnh của bất kỳ công trình nào có ý nghĩa quyết định đến độ cao an toàn vượt chướng ngại vật (OCA/H).

4. Không được xây dựng các công trình mới hoặc mở rộng các công trình hiện hữu vượt trên bề mặt tiếp cận trong phạm vi 3000m kể từ cạnh trong của bề mặt tiếp cận hoặc cao hơn bề mặt chuyển tiếp, trừ trường hợp theo ý kiến của cơ quan có thẩm quyền, công trình được che khuất bởi một công trình cố định đã tồn tại.

5. Không được xây dựng các công trình mới hoặc mở rộng các công trình hiện hữu ngoài phạm vi 3000m đối với bề mặt tiếp cận tính từ đường biên trong; bề mặt hình nón; bề mặt ngang trong trừ các trường hợp theo ý kiến của cơ quan có thẩm quyền, công trình đó được che khuất bởi một công trình cố định đã tồn tại hoặc kết quả nghiên cứu về hàng không cho thấy công trình đó không ảnh hưởng đáng kể đến an toàn hoặc không ảnh hưởng đến hoạt động khai thác tàu bay.

6. Các công trình cao hơn bất cứ bề mặt nào đã được quy định khoản 1 Điều này cần được loại bỏ/ di dời/ tháo dỡ, trừ các trường hợp theo ý kiến của cơ quan có thẩm quyền, công trình đó được che khuất bởi một công trình cố định đã tồn tại hoặc kết quả nghiên cứu về hàng không cho thấy công trình đó không ảnh hưởng đáng kể đến an toàn hoặc không ảnh hưởng đến hoạt động khai thác tàu bay.

Bảng II.8. Kích thước và độ dốc OLS - các loại đường CHC tiếp cận

Các bề mặt và Kích thướca	PHÂN CẤP ĐƯỜNG CHC
	Đường CHC không có thiết bị				Đường CHC tiếp cận giản đơn			Đường CHC tiếp cận chính xác CAT I; II hoặc III
	Mã số				Mã số			Mã số
	1	2	3	4	1, 2	3	4	1, 2	3, 4	3, 4
(1)	(2)	(3)	(4)	(5)	(6)	(7)	(8)	(9)	(10)	(11)
HÌNH NÓN
- Độ dốc, %	5	5	5	5	5	5	5	5	5	5
- Chiều cao, m	35	55	75	100	60	75	100	60	100	100
MẶT NGANG TRONG
- Độ cao, m	45	45	45	45	45	45	45	45	45	45
- Bán kính, m	2000	2500	4000	4000	3500	4000	4000	3500	4000	4000
MẶT TIẾP CẬN TRONG
- Chiều rộng, m	-	-	-	-	-	-	-	90	120e	120e
- Khoảng cách từ ngưỡng, m	-	-	-	-	-	-	-	60	60	60
- Chiều dài, m	-	-	-	-	-	-	-	900	900	900
- Độ dốc, %								2,5	2	2
MẶT TIẾP CẬN
- Chiều dài cạnh trong, m	60	80	150	150	150	300	300	150	300	300
- Khoảng cách từ ngưỡng, m	30	60	60	60	60	60	60	60	60	60
- Góc mở ra mỗi bên, %	10	10	10	10	15	15	15	15	15	15
ĐOẠN THỨ NHẤT
- Chiều dài, m	1600	2500	3000	3000	2500	3000	3000	3000	3000	3000
- Độ dốc, %	5	4	3,33	2,5	3,33	2	2	2,5	2	2
ĐOẠN THỨ HAI
- Chiều dài, m	-	-	-	-	-	3600b	3600b	12000	3600b	3600b
- Độ dốc, %	-	-	-	-	-	2,5	2,5	3	2,5	2,5
ĐOẠN NẰM NGANG
- Chiều dài, m	-	-	-	-	-	8400b	8400b	-	8400b	8400b
- Tổng chiều dài, m	-	-	-	-	-	15000	15000	15000	15000	15000
MẶT CHUYỂN TIẾP
- Độ dốc (%).	20	20	14,3	14,3	20	14,3	14,3	14,3	14,3	14,3
MẶT CHUYỂN TIẾP TRONG
- Độ dốc (%).	-	-	-	-	-	-	-	40	33,3	33,3
MẶT HỦY BỎ HẠ CÁNH
- Chiều dài đường giới hạn trong, m	-	-	-	-	-	-	-	90	120e	120e
- Khoảng cách từ ngưỡng, m.	-	-	-	-	-	-	-	c	1800d	1800d
- Góc mở ra mỗi bên (%).	-	-	-	-	-	-	-	10	10	10
- Độ dốc (%).	-	-	-	-	-	-	-	4	3,33	3,33
a) Các kích thước được đo theo phương nằm ngang nếu không có quy định nào khác; b) Chiều dài thay đổi (xem khoản 3 Điều này hoặc khoản 5 Điều 65); c) Khoảng cách đến cuối dải bay; d) Hoặc đến cuối đường CHC nếu nó nhỏ hơn; e) Khi mã chữ là F, chiều rộng được tăng đến 140m trừ trường hợp các sân bay có khai thác tàu bay mã chữ F được trang bị hệ thống kỹ thuật số cho phép duy trì các vệt bay đã thiết lập trong suốt giai đoạn bay lại

Điều 65. Giới hạn chướng ngại vật đối với đường CHC tiếp cận chính xác

1. Đường CHC tiếp cận chính xác CAT I bao gồm các bề mặt giới hạn chướng ngại vật như sau:

a) Bề mặt hình nón;

b) Bề mặt ngang trong;

c) Bề mặt tiếp cận;

d) Các bề mặt chuyển tiếp.

2. Đường CHC tiếp cận chính xác CAT I nên bao gồm các bề mặt giới hạn chướng ngại vật sau đây:

a) Bề mặt tiếp cận trong;

b) Các bề mặt chuyển tiếp trong;

c) Bề mặt hủy bỏ hạ cánh.

3. Đường CHC tiếp cận chính xác CAT II hay CAT III bao gồm các bề mặt giới hạn chướng ngại vật như sau:

a) Bề mặt hình nón;

b) Bề mặt ngang trong;

c) Bề mặt tiếp cận và bề mặt tiếp cận trong;

d) Các bề mặt chuyển tiếp;

đ) Các bề mặt chuyển tiếp trong;

e) Bề mặt hủy bỏ hạ cánh.

4. Chiều cao và độ dốc của các bề mặt tương ứng không được vượt quá chiều cao và độ dốc ở Bảng II.8 và các kích thước khác của các bề mặt này không nhỏ hơn các kích thước tương ứng ở bảng này, trừ các kích thước trong đoạn nằm ngang của bề mặt tiếp cận.

5. Bề mặt tiếp cận theo phương nằm ngang bắt đầu từ giao điểm của mặt phẳng có độ dốc 2,5%, chọn cao hơn:

a) Mặt phẳng ngang ở độ cao 150 m so với mức cao ngưỡng đường CHC;

b) Mặt phẳng ngang đi qua đỉnh của bất kỳ công trình nào ảnh hưởng quyết định đến khoảng cách giới hạn an toàn bay trên chướng ngại vật;

6. Không được có các vật thể cố định vượt khỏi bề mặt tiếp cận trong, bề mặt chuyển tiếp trong và bề mặt hủy bỏ hạ cánh, trừ những vật dễ gẫy cần bố trí trên dải bay. Không được có các vật thể di động vượt quá các bề mặt này trong khi tàu bay hạ cánh trên đường CHC.

7. Không được xây dựng các công trình mới hoặc mở rộng các công trình hiện hữu vượt trên bề mặt tiếp cận, bề mặt chuyển tiếp trừ trường hợp có ý kiến của cơ quan có thẩm quyền, các công trình mới hoặc các công trình mở rộng bị che khuất bởi một công trình cố định đã tồn tại.

8. Không được xây dựng các công trình mới hoặc mở rộng các công trình hiện hữu vượt trên bề mặt hình nón và bề mặt ngang trong trừ trường hợp có ý kiến cơ quan có thẩm quyền, công trình bị che khuất bởi một công trình cố định đã tồn tại, hoặc có nghiên cứu hàng không xác định công trình này không ảnh hưởng đáng kể đến an toàn hoặc ảnh hưởng đến hoạt động khai thác tàu bay.

9. Các công trình hiện hữu vượt trên bề mặt tiếp cận, bề mặt chuyển tiếp, bề mặt hình nón và bề mặt ngang trong cần được loại bỏ, trừ trường hợp có ý kiến cơ quan có thẩm quyền, công trình bị che khuất bởi một công trình cố định đã tồn tại, hoặc có nghiên cứu hàng không xác định công trình này không ảnh hưởng đáng kể đến an toàn hoặc ảnh hưởng đến hoạt động khai thác tàu bay

Điều 66. Yêu cầu giới hạn chướng ngại vật đối với đường CHC dùng cho cất cánh

1. Đường CHC dùng cho cất cánh có bề mặt giới hạn chướng ngại vật là bề mặt lấy độ cao cất cánh. Bề mặt giới hạn chướng ngại vật phải được thiết lập

2. Kích thước của bề mặt không nhỏ hơn kích thước ghi trong Bảng II.9, trừ trường hợp có thể lấy chiều dài nhỏ hơn cho bề mặt cất cánh khi kích thước phù hợp với phương thức bay.

3. Phải kiểm tra các đặc tính khai thác của tàu bay sử dụng đường CHC xem có đảm bảo an toàn không khi giảm độ dốc cho ở Bảng II.9 trong các điều kiện bay tới hạn. Nếu độ dốc đã cho giảm đi thì cần tiến hành hiệu chỉnh chiều dài bề mặt cất cánh lấy độ cao đủ bảo đảm an toàn đến độ cao 300m.

4. Không được xây dựng các công trình mới hoặc mở rộng các công trình hiện hữu vượt trên bề mặt cất cánh, trừ trường hợp có ý kiến cơ quan có thẩm quyền, công trình bị che khuất bởi một công trình cố định đã tồn tại.

5. Nếu không có công trình nào đạt đến độ cao của bề mặt cất cánh với độ dốc 2,0% (1/50) thì các công trình mới được khống chế dưới OLS hoặc bề mặt có độ dốc 1,6% (1/62,5).

6. Cần loại bỏ các công trình hiện hữu vượt trên bề mặt lấy độ cao cất cánh, trừ trường hợp có ý kiến cơ quan có thẩm quyền, công trình bị che khuất bởi một công trình cố định đã tồn tại, hoặc có nghiên cứu hàng không xác định công trình này không ảnh hưởng đáng kể đến an toàn hoặc ảnh hưởng đến hoạt động khai thác tàu bay.

Bảng II.9. Kích thước và độ dốc các OLS

Các đường CHC cho cất cánh

Bề mặt và kích thướca	Mã số
	1	2	3 hoặc 4
(1)	(2)	(3)	(4)
Bề mặt cất cánh
- Chiều dài cạnh trong, m	60	80	180
- Khoảng cách từ đầu mút đường cất hạ cánhb, m	30	60	60
- Độ mở về hai phía, %	10	10	12,5
- Chiều rộng cuối cùng, m	380 m	580 m	1.200 m 1.800mc
- Chiều dài, m	1.600	2.500	15.000
- Độ dốc, %	5%	4%	2%d
a. Tất cả các kích thước được đo theo phương nằm ngang nếu không có quy định nào khác; b. Bề mặt cất cánh bắt đầu từ cuối khoảng trống nếu chiều dài của nó vượt quá khoảng cách đã quy định; c. 1800 m, khi vệt bay dự kiến bao gồm cả sự thay đổi hướng bay quá 15° đối với các chuyến bay thực hiện theo IMC và VMC vào ban đêm; d. Xem khoản 3, 5 Điều này.

Điều 67. Yêu cầu về vật thể ngoài các bề mặt giới hạn chướng ngại vật

1. Cần thỏa thuận với cơ quan có thẩm quyền việc xây dựng các công trình nằm ngoài chướng ngại vật có độ cao lớn hơn độ cao do cơ quan có thẩm quyền quy định nhằm mục đích nghiên cứu ảnh hưởng của nó đến các chuyến bay. Cần phải xin ý kiến của cơ quan có thẩm quyền về việc xây dựng công trình có độ cao vượt quá giới hạn của bề mặt giới hạn chướng ngại vật quy định để cho phép thực hiện một nghiên cứu hàng không về tác động của việc xây dựng đó đối với hoạt động khai thác tàu bay.

2. Ngoài khu vực OLS, ít nhất, mọi vật thể có chiều cao 150m hay lớn hơn so với mặt đất đều được coi là chướng ngại vật, trừ khi kết quả nghiên cứu đặc biệt về hàng không cho thấy chúng không gây nguy hiểm cho tàu bay. Trong các khu vực vượt qua giới hạn bề mặt giới hạn chướng ngại vật, những vật thể/công trình có độ cao đến 150m hoặc hơn so với mặt đất phải được coi là chướng ngại vật, trừ trường hợp nghiên cứu đặc biệt về hàng không chỉ ra rằng chúng không gây nguy hiểm cho tàu bay.

Điều 68. Những vật thể khác

1. Những vật thể không nhô lên khỏi bề mặt tiếp cận, nhưng ảnh hưởng bất lợi đến việc bố trí tối ưu hoặc đến hoạt động của các thiết bị hạ cánh bằng mắt và không bằng mắt thì cần di chuyển đi càng xa càng tốt.

2. Tất cả các vật thể, theo ý kiến của cơ quan có thẩm quyền sau khi có kết quả nghiên cứu về hàng không cho thấy chúng có thể gây nguy hiểm cho tàu bay ở khu bay hay trên không gian trong phạm vi đường biên của bề mặt ngang trong và bề mặt hình nón thì chúng được xem là chướng ngại vật và cần di chuyển đi càng xa càng tốt.

MỤC 7: HỆ THỐNG THIẾT BỊ DẪN ĐƯỜNG BẰNG MẮT

Điều 69. Ống gió

1. Sân bay phải trang bị ít nhất ít nhất một ống gió để đo hướng và tốc độ gió.

2. Ống gió được bố trí tại vị trí dễ nhận biết hoặc dễ nhìn thấy đối với phi công từ trên tàu bay đang bay hoặc tàu bay đang trong vực di chuyển, hoạt động của ống gió không bị ảnh hưởng bởi nhiễu động không khí do các chướng ngại vật gần ống gió sinh ra.

3. Ống gió có dạng hình nón cụt làm bằng vải dài không dưới 3,6m, đường kính đầu lớn không dưới 0,9m. Ống gió được chế tạo nhằm chỉ rõ hướng gió trên mặt đất và cho phép hình dung khái quát được tốc độ gió. Màu sắc ống gió phải nổi bật, đảm bảo dễ quan sát từ độ cao tối thiểu 300m. Nên sử dụng ống gió một màu, tốt nhất là màu trắng hoặc màu da cam. Trong trường hợp cần bảo đảm sự tương phản cần thiết do màu sắc nền khu vực nơi đặt ống gió không đồng nhất thì có thể phối hợp 2 màu. Ưu tiên phối hợp màu da cam với màu trắng, màu đỏ với màu trắng hoặc màu đen với màu trắng, trong đó cần sắp đặt 5 dải liên tiếp nhau sao cho dải đầu tiên và sau cùng đều có màu sẫm hơn.

4. Ít nhất một vị trí đặt ống gió nên được đánh dấu bằng vệt sơn hình tròn đường kính 15m, rộng 1,2m. Ống gió đặt ở tâm của vệt sơn hình tròn có màu sắc bảo đảm độ tương phản, trong đó ưu tiên màu trắng.

5. Tại sân bay hoạt động vào ban đêm phải có ít nhất có một ống gió được chiếu sáng.

Điều 70. Thiết bị chỉ hướng hạ cánh

1. Trong trường hợp cần thiết, thiết bị chỉ hướng hạ cánh phải được lắp đặt tại vị trí dễ nhìn thấy trên sân bay.

2. Chỉ hướng hạ cánh có hình chữ "T".

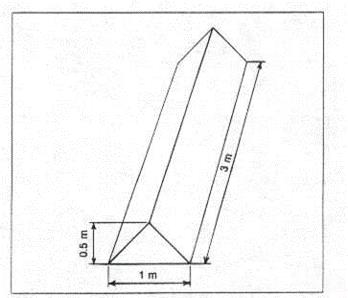

Hình II.8. Sơn tín hiệu chỉ hướng hạ cánh

3. Hình dạng và kích thước tối thiểu của chữ "T" như Hình II.8. Việc chọn màu trắng hay màu da cam phụ thuộc vào độ tương phản với màu nền khu vực đặt thiết bị. Nếu sử dụng chữ “T” vào ban đêm thì "T" phải được chiếu sáng hoặc được viền quanh bằng đèn sáng trắng.

Điều 71. Đèn tín hiệu

1. Trên đài kiểm soát tại sân bay phải đặt đèn tín hiệu.

2. Đèn tín hiệu phát các tín hiệu màu đỏ, xanh lục, trắng và phải:

a) Hướng được về bất cứ mục tiêu cần thiết nào bằng phương pháp thủ công;

b) Phát tín hiệu một màu bất kì trong 3 màu nói trên và sau đó phát tín hiệu màu bất kì trong hai màu khác;

c) Truyền tín hiệu bất kì màu nào trong ba màu bằng tín hiệu Moóc - sơ, với tốc độ ít nhất 4 từ /phút.

Trường hợp chọn đèn màu xanh lục thì sử dụng đường biên giới hạn màu xanh lục, như trình bày trong mục 2.1.2 Phụ lục 1.

3. Luồng sáng của tia sáng tạo thành góc không nhỏ hơn 1° và không lớn hơn 3° với cường độ chiếu sáng yếu ở ngoài phạm vi 3°. Nếu đèn tín hiệu được dùng vào ban ngày thì cường độ chiếu sáng của đèn màu không nhỏ hơn 6.000cd.

Điều 72. Các bảng tín hiệu và các khu vực tín hiệu.

1. Khu vực tín hiệu được đặt tại vị trí sao cho có thể nhìn thấy tất cả các góc phương vị trên một góc 10° so với chiều ngang khi nhìn từ độ cao 300m.

2. Khu vực tín hiệu hình vuông ít nhất bằng 9m² trên mặt phẳng nằm ngang.

3. Màu sắc khu vực tín hiệu được lựa chọn phải tương phản với màu của bảng tín hiệu sử dụng. Khu vực tín hiệu được bao quanh bằng một dải trắng rộng ít nhất 0,3m.

Điều 73. Sơn tín hiệu

1. Sơn tín hiệu hai đường CHC giao nhau được quy định như sau:

a) Tại vị trí nút giao của hai hay nhiều đường CHC, phải kẻ sơn tín hiệu trên đường CHC quan trọng hơn bằng một dải liền nổi bật đánh dấu mép đường CHC và vạch sơn tín hiệu đường CHC khác được đánh dấu ngắt quãng. Vạch sơn tín hiệu đánh dấu các mép của đường CHC quan trọng hơn có thể là đường liền đi qua vị trí giao nhau hoặc ngắt quãng;

b) Sơn tín hiệu đánh dấu đường CHC với thứ tự ưu tiên theo tầm quan trọng được quy định tại khoản 2 Điều này.

2. Thứ tự ưu tiên theo tầm quan trọng được quy định như sau:

a) Đường CHC thứ nhất: đường CHC tiếp cận chính xác;

b) Đường CHC thứ hai: đường CHC tiếp cận giản đơn;

c) Đường CHC thứ ba: đường CHC không có thiết bị.

3. Khi đường CHC và đường lăn giao nhau thì sơn tín hiệu đánh dấu đường CHC là đường kẻ liền, sơn tín hiệu đánh dấu đường lăn sẽ ngắt quãng, trong trường hợp đặc biệt sơn tín hiệu đánh dấu mép đường CHC có thể ngắt quãng.

4. Đường lăn không có mặt đường nhân tạo được kẻ sơn tín hiệu đánh dấu như quy định đối với đường lăn có mặt đường nhân tạo.

5. Tại ngưỡng đường CHC không có mặt đường nhân tạo, sơn tín hiệu chỉ hướng đường CHC nên được sơn một cách phù hợp.

6. Đối với sơn tín hiệu đánh dấu vị trí dừng chờ lên đường CHC

a) Đến ngày 26/11/2026, kích thước vạch dừng chờ đường CHC được thể hiện tại Hình II.9, chi tiết A1 (hoặc A2) hoặc chi tiết B1 (hoặc B2), nếu phù hợp.

b) Từ ngày 26/11/2026, kích thước vạch dừng chờ đường CHC được thể hiện tại Hình II.9, chi tiết hoặc A2 hoặc chi tiết B2, nếu phù hợp.

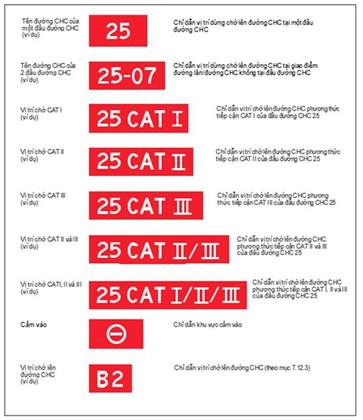

c) Khi cần làm rõ hơn vị trí chờ đường CHC, sơn tín hiệu vị trí chờ đường CHC có thể được trình bày như trên Hình II.9, chi tiết A2 hoặc B2, nếu phù hợp.

Hình II.9. Sơn tín hiệu đánh dấu vị trí dừng chờ lên đường CHC

Ghi chú: Chi tiết A1, B1 không được áp dụng sau năm 2026

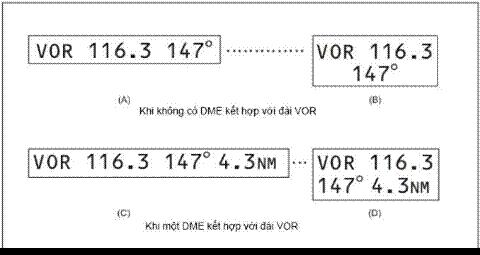

7. Sơn tín hiệu đánh dấu điểm kiểm tra đài VOR trên sân bay

a) Khi ở sân bay có điểm kiểm tra đài VOR, phải có sơn tín hiệu đánh dấu điểm kiểm tra đài VOR;

b) Hướng dẫn lựa chọn điểm kiểm tra đài VOR được trình bày trong Annex 10, Tập I, phụ lục E;

c) Sơn tín hiệu đánh dấu điểm kiểm tra đài VOR được vẽ ở trung tâm vị trí tàu bay đậu để tiếp nhận tín hiệu kiểm tra của đài VOR;

d) Sơn tín hiệu điểm kiểm tra đài VOR ở sân bay có hình tròn đường kính 6m và đường viền rộng 15cm (xem Hình II.10 (A));

đ) Khi cần đặt tàu bay theo hướng nào đó thì có thể thể vẽ một đường qua tâm của vòng tròn tương ứng với góc phương vị đặt tàu bay. Đường này phải vượt ra ngoài phạm vi vòng tròn 6m ở phía đầu và tận cùng bằng mũi tên. Chiều rộng của vệt sơn là 15cm (xem Hình II.10 (B)).

GHI CHÚ: Chỉ cần mũi tên chỉ hướng khi tàu bay phải đỗ theo hướng quy định trước

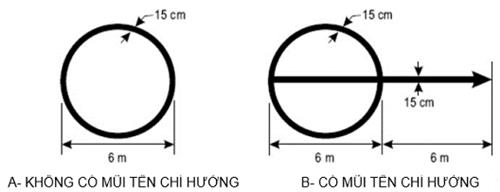

Hình II.10. Sơn tín hiệu đánh dấu điểm kiểm tra đài VOR sân bay

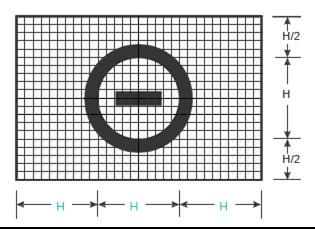

8. Sơn tín hiệu "NO ENTRY" gồm chữ "NO ENTRY" màu trắng trên nền đỏ. Khi không đủ độ tương phản giữa sơn tín hiệu và mặt đường, sơn tín hiệu chỉ dẫn bắt buộc phải có đường viền thích hợp, tốt nhất là màu trắng hoặc đen.

9. Các quy định sơn tín hiệu khác được thực hiện theo Quy chuẩn quốc gia về sơn kẻ tín hiệu trên đường cất hạ cánh, đường lăn, sân đỗ và được Bộ GTVT ban hành tại Thông tư 34/2014/TT-BGTVT.

Điều 74. Yêu cầu chung đối với hệ thống đèn phụ trợ dẫn đường hàng không

1. Các loại đèn lắp trên mặt đất mà không phải là đèn dẫn đường hàng không ở gần sân bay phải được loại bỏ để tránh gây nguy hiểm, đe dọa an toàn hoạt động bay.

2. Để tránh các ảnh hưởng của đèn laze an toàn hoạt động bay, người khai thác cảng hàng không, sân bay phải thiết lập sơ đồ vùng ảnh hưởng của hoạt động đèn laze đến an toàn hoạt động bay; thông báo, phối hợp với chính quyền địa phương để quản lý hoạt động của đèn laze xung quanh sân bay. Vùng ảnh hưởng của hoạt động đèn laze đến an toàn hoạt động bay quanh sân bay được quy định như sau:

a) Vùng bay không được phép có hoạt động chiếu đèn Laze (LFFZ);

b) Vùng bay bị ảnh hưởng lớn bởi hoạt động chiếu đèn Laze (LCFZ);

c) Vùng bay có ảnh hưởng bởi hoạt động chiếu đèn Laze (LFFZ).

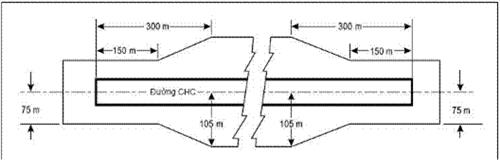

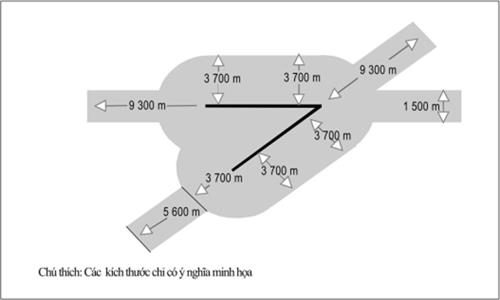

Hình II.11. Vùng bay được bảo vệ



Hình II.12. Vùng bay không được có hoạt động chiếu đèn Laze đối với nhiều đường CHC (LFFZ)



Hình II.13. Các vùng bay được bảo vệ với độ bức xạ Laze max nhìn thấy

3. Không lắp đặt các loại đèn không phải là đèn dẫn đường hàng không nhưng có cường độ chiếu sáng cao, hình dáng bên ngoài hoặc màu sắc giống đèn dẫn đường hàng không trên sân bay để tránh gây nhầm lẫn cho phi công, đặc biệt trong các khu vực sau:

a) Đối với đường cất hạ cánh có thiết bị mã số 4: Trong phạm vi các khu vực trước ngưỡng đường cất hạ cánh và về phía sau của phần cuối đường CHC có chiều dài tính từ ngưỡng đường cất hạ cánh ít nhất là 4.500m và chiều rộng là 750m về cả hai phía của tim đường cất hạ cánh kéo dài;

b) Đối với đường cất hạ cánh có thiết bị mã số 2, hoặc 3: Trong phạm vi các khu vực trước ngưỡng đường cất hạ cánh và về phía sau của phần cuối đường CHC có chiều dài tính từ ngưỡng đường cất hạ cánh ít nhất là 3.000m và chiều rộng là 750m về cả hai phía của tim đường cất hạ cánh kéo dài;

c) Đối với đường cất hạ cánh có thiết bị mã số 1 và đường cất hạ cánh không có thiết bị: trong khu vực tiếp cận.

4. Trong trường hợp đèn dẫn đường hàng không đặt gần mặt nước có tàu thuyền đi lại thì cần được thiết kế sao cho chúng không gây nhầm lẫn cho tàu thuyền.

5. Yêu cầu đối với kết cấu đèn tiếp cận lắp nổi:

a) Đèn tiếp cận lắp nổi và trụ đèn phải có cấu trúc dễ gãy, trừ các đèn ngoài phạm vi 300m tính từ ngưỡng đường cất hạ cánh, các đèn lắp ngoài phạm vi 300m tính từ ngưỡng đường cất hạ cánh phải đảm bảo các điều kiện điểm b, điểm c khoản 5 Điều này;

b) Tại nơi trụ đèn có chiều cao vượt quá 12m thì phần trên 12m phải dễ gãy;

c) Tại nơi các vật thể xung quanh trụ đèn có kết cấu không dễ gãy, thì phần kết cấu đỡ đèn cao hơn vật thể xung quanh phải dễ gãy;

d) Khi phần kết cấu của chân đèn khó nhận biết được, thì phần kết cầu này phải được sơn đánh dấu theo quy định.

6. Đèn lắp nổi trên đường cất hạ cánh, đoạn dừng, đường lăn và sân bay phải được đặt thấp sát mặt đất để có khoảng cách an toàn đến đầu mút cánh quạt và bụng động cơ của tàu bay phản lực.

7. Yêu cầu đối với kết cấu đèn lắp chìm:

a) Cấu trúc của đèn chìm dưới mặt đường, đoạn dừng, đường lăn và các sân đỗ được cấu tạo và bố trí sao cho chúng chịu được tải trọng từ bánh tàu bay mà không bị hỏng và không làm hư hại tàu bay. Các đèn chìm được lắp cố định tại bề mặt đường cất hạ cánh, đoạn dừng, đường lăn và sân đỗ phải có kết cấu và được bố trí sao cho chịu được tải trọng từ bánh tàu bay mà không bị hỏng và làm hư hại tàu bay;

b) Nhiệt độ sinh ra trên bề mặt tiếp xúc của đèn chìm với lốp tàu bay do dẫn nhiệt hay bức xạ nhiệt, không được vượt quá 160°C trong 10 phút tiếp xúc.

8. Yêu cầu về cường độ của đèn và điều chỉnh cường độ đèn:

a) Cường độ chiếu sáng của đường CHC phải phù hợp với các điều kiện tối thiểu về tầm nhìn và điều kiện ánh sáng xung quanh, và phù hợp với quy định của hệ thống đèn tiếp cận.b) Tại những khu vực có hệ thống chiếu sáng cường độ cao, phải thiết lập một hệ thống điều chỉnh để điều chỉnh cường độ chiếu sáng phù hợp với điều kiện ánh sáng xung quanh. Các hệ thống điều chỉnh cường độ ánh sáng phải đảm bảo có cường độ ánh sáng đồng bộ với các hệ thống đèn quy định tại khoản 9 Điều này;

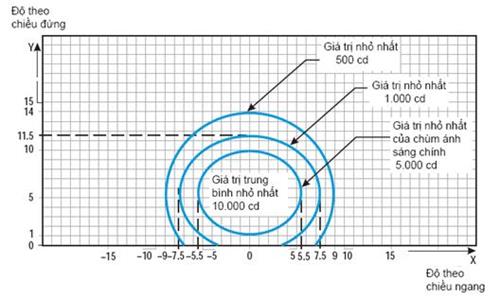

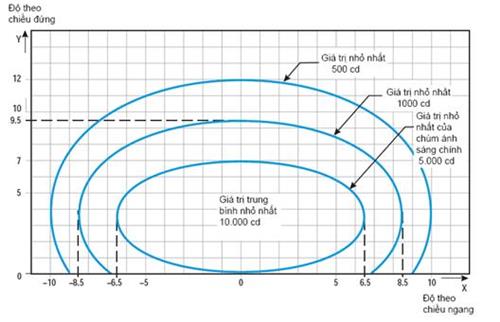

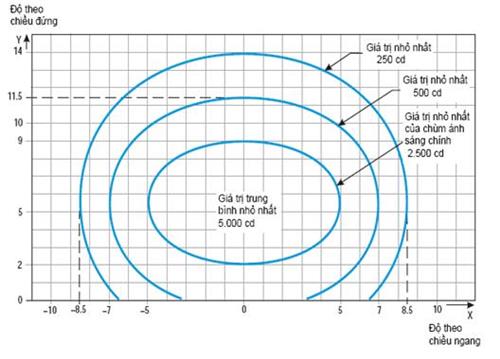

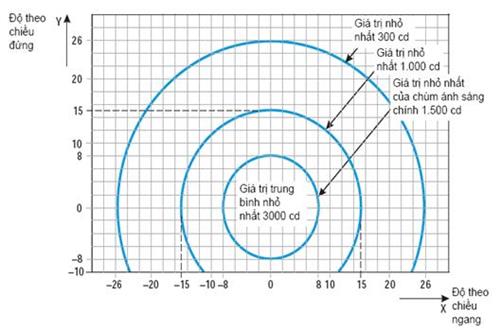

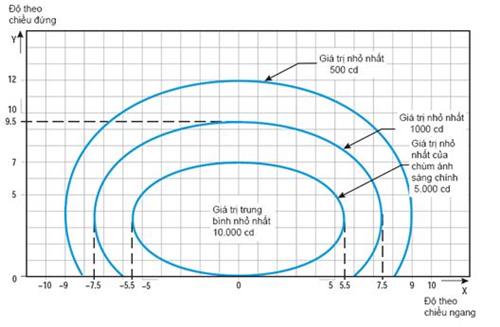

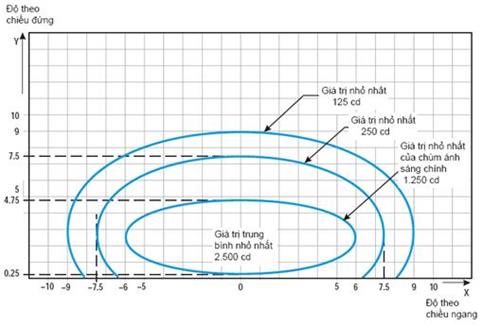

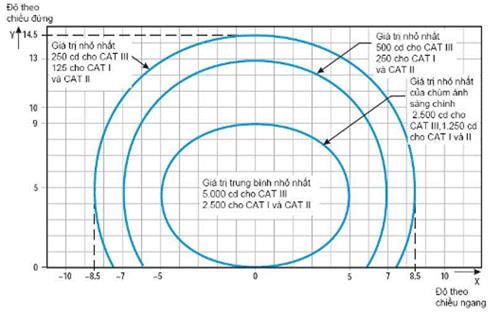

c) Trên và trong chu vi của hình elip xác định chùm sáng chính thể hiện trong Phụ lục 2, Hình A2-1 đến A2-10, giá trị cường độ ánh sáng tối đa không được lớn hơn ba lần giá trị cường độ ánh sáng tối thiểu được đo theo Phụ lục 2, các chú ý của các hình từ A2-1 đến A2-11 và A2-26, ghi chú 2;

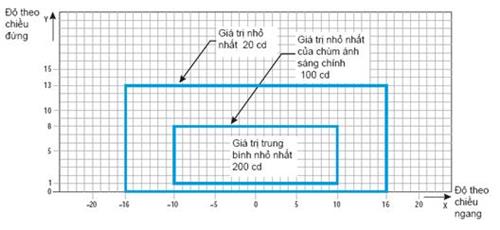

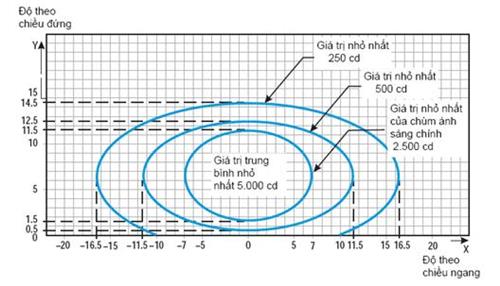

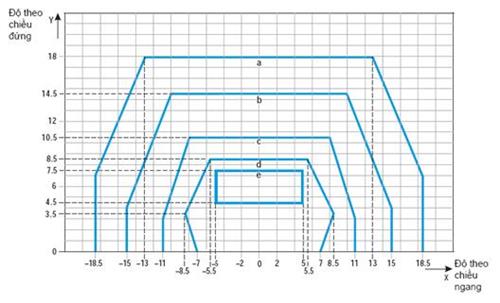

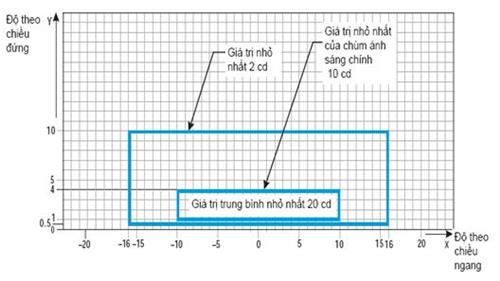

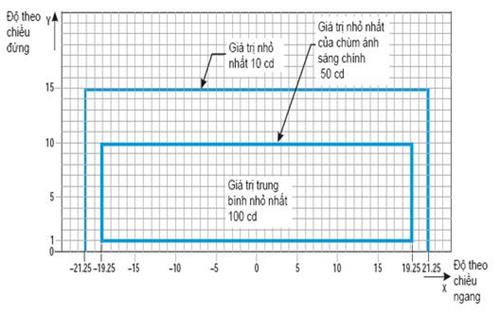

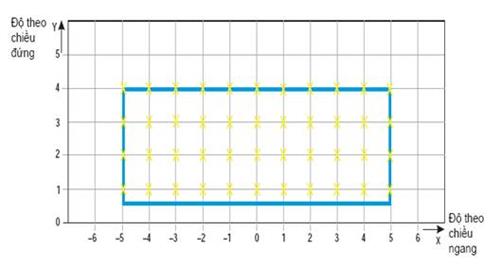

d) Trên và trong chu vi hình chữ nhật xác định chùm sáng chính thể hiện trong Phụ lục 2, Hình A2-12 đến A2-20, giá trị cường độ ánh sáng tối đa không được lớn hơn ba lần giá trị cường độ ánh sáng tối thiểu đo được theo Phụ lục 2, tập thể ghi chú cho các hình từ A2-12 đến A2-21, ghi chú 2.

9. Các hệ thống điều chỉnh cường độ ánh sáng phải đảm bảo có cường độ ánh sáng đồng bộ với các hệ thống đèn sau:

a) Hệ thống đèn tiếp cận;

b) Đèn lề đường cất hạ cánh;

c) Đèn ngưỡng đường cất hạ cánh;

d) Đèn cuối đường cất hạ cánh;

đ) Đèn tim đường cất hạ cánh;

e) Đèn vùng chạm bánh;

g) Đèn tim đường lăn.

Điều 75. Yêu cầu đối với hệ thống đèn dự phòng

1. Sân bay có trang bị hệ thống đèn đường cất hạ cánh mà không có nguồn cấp điện dự phòng thì phải chuẩn bị đèn dự phòng để trong trường hợp hệ thống đèn đang dùng ngừng làm việc thì có thể thay thế ngay đèn hỏng của hệ thống đó, ít nhất là trên đường cất hạ cánh chính. Có thể sử dụng đèn dự phòng để đánh dấu chướng ngại vật hay khoanh vùng khu vực đường lăn và sân đỗ.

2. Đèn dự phòng được lắp đặt trên đường cất hạ cánh, ít nhất cũng phải đáp ứng được yêu cầu của đường cất hạ cánh không có thiết bị.

3. Màu sắc của đèn dự phòng phải phù hợp với yêu cầu màu ánh sáng đèn đường cất hạ cánh, trừ trường hợp trên đường cất hạ cánh không thể lắp đặt đèn màu tại ngưỡng và đèn giới hạn cuối đường cất hạ cánh thì các đèn ấy có thể là màu trắng hoặc càng gần màu trắng càng tốt.

Điều 76. Yêu cầu chung đối với đèn mốc dẫn đường hàng không

1. Đèn tín hiệu hàng không là đèn tín hiệu sân bay hoặc đèn định vị sân bay cần được thiết lập ở các sân bay có mục đích sử dụng vào ban đêm.

2. Yêu cầu khai thác đèn hiệu hàng không được xác định theo yêu cầu kiểm soát không lưu tại sân bay, sân bay phải nổi bật so với xung quanh, các thiết bị bằng mắt và không bằng mắt khác hỗ trợ cho việc xác định vị trí của sân bay.

Điều 77. Yêu cầu đối với đèn tín hiệu sân bay

1. Đèn tín hiệu sân bay phải được sử dụng ở sân bay có mục đích hoạt động ban đêm đối với sân bay có một hoặc các điều kiện sau đây:

a) Dẫn đường tàu bay chủ yếu bằng mắt;

b) Tầm nhìn thường xuyên bị giảm;

c) Khó xác định vị trí sân bay từ trên không do đèn hoặc địa hình xung quanh cản trở.

2. Đèn tín hiệu sân bay được đặt ngay tại sân bay hoặc gần sân bay ở khu vực có ánh sáng nền yếu.

3. Đèn tín hiệu sân bay được bố trí sao cho ở những hướng sử dụng không bị các chướng ngại vật khác che khuất và không làm chói mắt phi công khi tiếp cận hạ cánh.

4. Đèn tín hiệu sân bay phải hiện thị dạng đèn nháy với ánh sáng màu xen kẽ với ánh sáng trắng hoặc chỉ dạng đèn nháy ánh sáng trắng. Tần số của tổng số lần nháy sáng phải từ 20 đến 30 lần trên một phút. Đèn định vị sân bay có ánh sáng nháy màu xanh lá cây đối với sân bay trên đất liền và ánh sáng nháy màu vàng tại sân bay trên mặt nước. Trong trường hợp sân bay kết hợp một phần mặt đất và một phần mặt nước, màu sắc của đèn hiệu sân bay được xác định theo phần sân bay chính.

5. Ánh sáng đèn tín hiệu được nhìn thấy từ mọi hướng. Theo phương thẳng đứng, ánh sáng chiếu lên trên từ góc không lớn hơn 1° so với mặt phẳng nằm ngang đến góc được cơ quan có thẩm quyền chấp nhận để cung cấp hướng dẫn tại độ cao tối đa mà đèn hiệu được sử dụng, cường độ chiếu sáng hiệu quả của đèn không dưới 2000 cd.

Điều 78. Yêu cầu đối với đèn định vị sân bay

1. Đèn định vị sân bay phải được sử dụng tại sân bay có mục đích khai thác ban đêm và khó nhận biết từ trên không bởi các thiết bị khác.

2. Đèn định vị sân bay phải được đặt tại sân bay trong vùng có ánh sáng nền xung quanh thấp.

3. Đèn định vị sân bay được bố trí sao không bị che khuất bởi các chướng ngại vật và không làm chói mắt phi công khi tiếp cận hạ cánh.

4. Để định vị sân bay trên mặt đất, ánh sáng đèn phải được nhìn thấy từ mọi hướng. Theo phương thẳng đứng, ánh sáng chiếu lên trên từ góc không lớn hơn 1° so với mặt phẳng nằm ngang đến góc được cơ quan có thẩm quyền chấp nhận để cung cấp hướng dẫn tại độ cao tối đa mà đèn hiệu nhận dạng được sử dụng, cường độ chiếu sáng hiệu quả của đèn không dưới 2000 cd.

5. Đèn định vị sân bay có ánh sáng nháy màu xanh lá cây và ánh sáng nháy màu vàng tại sân bay trên mặt nước.

6. Đèn định vị sân bay được bật tắt nhằm phát tín hiệu dạng mã Morse quốc tế. Tốc độ truyền tin là 6 đến 8 từ/phút, tương ứng với tốc độ truyền một tín hiệu mã Morse từ 0,15 đến 0,2 giây đối với thời lượng dấu chấm trong mã Morse.

Điều 79. Yêu cầu chung đối với hệ thống đèn tiếp cận

Hệ thống đèn tiếp cận được sử dụng cho sân bay theo các mức:

A - Đường CHC không được trang bị hệ thống hạ cánh bằng thiết bị: Trong trường hợp điều kiện thực tế cho phép, để phục vụ đường CHC mã số là 4 hoặc 3 không có hệ thống hạ cánh bằng thiết bị, có mục đích khai thác ban đêm thì cần có hệ thống đèn tiếp cận giản đơn như ở khoản 1 đến khoản 8 Điều 80, trừ những trường hợp chỉ sử dụng đường CHC trong các điều kiện tầm nhìn tốt và có thiết bị phụ trợ bay bằng mắt khác đủ bảo đảm dẫn đường hiệu quả.

B - Đường CHC tiếp cận giản đơn: Trong trường hợp điều kiện thực tế cho phép, để phục vụ đường CHC tiếp cận giản đơn thì cần có hệ thống đèn tiếp cận giản đơn như ở khoản 1 đến khoản 8 Điều 80, trừ những trường hợp chỉ sử dụng đường CHC trong các điều kiện tầm nhìn tốt hoặc khi có các thiết bị phụ trợ bay bằng mắt khác đủ bảo đảm dẫn đường hiệu quả.

C - Đường CHC tiếp cận chính xác CAT I: Trong trường hợp điều kiện thực tế cho phép, để phục vụ cho đường CHC tiếp cận chính xác CAT I thì cần có hệ thống đèn tiếp cận chính xác CAT I như ở khoản 1 đến khoản 12 Điều 81.

D - Đường CHC tiếp cận chính xác CAT II và III: Để phục vụ cho đường CHC tiếp cận chính xác CAT II và III thì cần có hệ thống đèn tiếp cận chính xác CAT II và III như ở khoản 1 đến khoản 16 Điều 82.

Điều 80. Yêu cầu đối với hệ thống đèn tiếp cận giản đơn

1. Hệ thống đèn tiếp cận giản đơn bao gồm một dãy đèn bố trí trên tim đường cất hạ cánh kéo dài trong cự ly không dưới 420m tính từ ngưỡng đường cất hạ cánh nếu có thể, và một hàng đèn tạo thành một đường ánh sáng ngang dài 18m hoặc 30m cách ngưỡng đường cất hạ cánh 300m.

2. Cần bố trí các đèn tạo thành đường ánh sáng ngang thẳng nằm ngang vuông góc với các dải đèn tim đường cất hạ cánh và cách đều đèn đường tim. Các đèn tạo thành đường ánh sáng ngang có khoảng cách sao cho chúng tạo thành đường sáng thẳng, trừ các trường hợp khi chiều dài đường ánh sáng ngang là 30m cho phép có các khoảng trống ở hai phía của tim đường cất hạ cánh. Các khoảng trống đó phụ thuộc vào yêu cầu tại chỗ và mỗi khoảng không vượt quá 6m.

3. Các đèn đường tim được bố trí với khoảng cách là 60m theo chiều dọc, trừ trường hợp có thiết bị định hướng tốt hơn thì có thể để khoảng cách 30m. Đèn gần nhất được bố trí cách đầu ngưỡng đường cất hạ cánh 60m hoặc 30m tuỳ thuộc vào khoảng cách dọc của các đèn đường tim.

GHI CHÚ 1: Giữa các đèn của đường ánh sáng nằm ngang có một khoảng cách từ 1m đến 4m. Khoảng trống ở hai phía tim đường cất hạ cánh có thể giúp định hướng tốt hơn khi tiếp cận bị lệch ngang và cho phép các trang thiết bị khẩn nguy và xe chữa cháy đi lại.

GHI CHÚ 2: Xem hướng dẫn dung sai lắp đặt đèn tiếp cận ở Phụ lục A, phần 11.

4. Nếu trên thực tế không thể kéo dài đường tim ra cách ngưỡng đường cất hạ cánh 420m, thì đường tim cũng phải kéo dài ra một khoảng 300m đến đèn dải ngang. Nếu không thể thực hiện được như vậy thì các đèn đường tim cần lắp đặt càng dài càng tốt, tại mỗi đèn tim có đèn dải ngang dài ít nhất là 3m. Đối với hệ thống đèn tiếp cận, khi đèn dải ngang bố trí cách ngưỡng đường cất hạ cánh 300m thì có thể bổ sung một đèn dải ngang cách ngưỡng đường cất hạ cánh 150m.

5. Bố trí hệ thống đèn cần thiết càng sát mặt phẳng nằm ngang đi qua ngưỡng đường cất hạ cánh càng tốt với yêu cầu:

a) Không vật thể nào ngoài ăngten định hướng ILS và MLS được nhô lên trên mặt phẳng đèn tiếp cận trong phạm vi 60m tính từ đường tim của hệ thống;

b) Không một đèn nào ngoài đèn ở phần trung tâm đèn cánh ngang hoặc đèn tim dải ngang (không phải là đèn cạnh) được nhìn thấy từ tàu bay đang tiếp cận;

c) Bất kì một ăng ten định hướng ILS hoặc MLS nào nhô lên trên mặt phẳng đèn đều được coi là chướng ngại vật và được đánh dấu hoặc chiếu sáng thích hợp.

6. Các đèn của hệ thống đèn tiếp cận giản đơn là những đèn sáng liên tục và có màu cho phép phân biệt được dễ dàng với các đèn dẫn đường hàng không mặt đất khác và các đèn lạ, nếu có. Mỗi đèn tim có thể gồm một trong các trường hợp sau:

a) Một đèn đơn;

b) Đèn dải ngang(barret) với chiều dài tối thiểu 3m.

GHI CHÚ 1: Nếu đèn barret ghi ở mục b) khoản này, bao gồm các đèn gần giống các nguồn sáng điểm thì khoảng cách 1,5m giữa chúng là phù hợp.

GHI CHÚ 2: Có thể sử dụng các đèn barret sáng dài 4m nếu có kế hoạch chuyển hệ thống đèn tiếp cận giản đơn sang hệ thống đèn tiếp cận chính xác.

GHI CHÚ 3: Tại những vị trí khó phân biệt hệ thống đèn tiếp cận giản đơn về ban đêm do các đèn xung quanh làm nhiễu thì có thể trang bị thêm các đèn nháy ngoài hệ thống.

7. Hệ thống đèn đảm bảo phi công nhìn thấy các đèn trên đường cất hạ cánh không có thiết bị từ mọi hướng trong giai đoạn tiếp cận chót và hạ cánh. Hệ thống đèn được tính để đảm bảo cường độ đủ sáng ở mọi điều kiện tầm nhìn và ánh sáng xung quanh nó.

8. Phi công phải nhìn thấy các đèn trên đường cất hạ cánh tiếp cận giản đơn từ mọi hướng trong giai đoạn tiếp cận chót và hạ cánh khi mà tàu bay không vượt ra ngoài giới hạn độ lệch bình thường của quỹ đạo hạ cánh theo thiết bị không nhìn bằng mắt. Hệ thống đèn được tính để bảo đảm đủ sáng cho việc định hướng chính xác cả ban ngày lẫn ban đêm ở điều kiện tầm nhìn bất lợi nhất mà hệ thống dự kiến phục vụ.

Điều 81. Yêu cầu đối với hệ thống đèn tiếp cận chính CAT I

1. Hệ thống đèn tiếp cận chính xác CAT I bao gồm dãy đèn tạo thành những dải sáng ngang dài 30m, được bố trí trên phần tim đường cất hạ cánh kéo dài cách ngưỡng đường cất hạ cánh từ 300m đến 900m.

2. Cần bố trí các đèn tạo nên dải sáng ngang theo một đường thẳng nằm ngang vuông góc với tuyến đèn tim cách đều tim về hai phía. Các đèn của dải sáng ngang được bố trí với khoảng cách giữa các đèn sao cho tạo được đường thẳng sáng liên tục, trừ trường hợp có khoảng trống ở hai bên của tim đường cất hạ cánh kéo dài. Số lượng những khoảng trống càng ít càng tốt tuỳ theo điều kiện tại chỗ, nhưng khoảng trống không vượt quá 6m.

3. Các đèn tim được bố trí với khoảng cách dọc 30m, trong đó đèn đầu tiên được đặt cách ngưỡng đường cất hạ cánh 30m.

4. Hệ thống đèn được lắp thật sát với mặt phẳng nằm ngang đi qua ngưỡng đường cất hạ cánh để bảo đảm sao cho:

a) Không một vật thể nào ngoài ăngten định hướng ILS và MLS được nhô ra ngoài mặt phẳng đèn tiếp cận trong phạm vi 60m tính từ đường tim của hệ thống;

b) Không đèn nào ngoài đèn ở phần trung tâm của đèn ngang và đèn dải ngang (không phải là đèn cạnh) được nhìn thấy từ tàu bay đang tiếp cận;

c) Trong trường hợp ILS hoặc MLS phải nhô lên trên mặt phẳng đèn, thì nó được coi như chướng ngại vật và cần được đánh dấu hoặc chiếu sáng thích hợp.

5. Các đèn tim đường và các đèn đường ngang trong hệ thống đèn tiếp cận chính xác CAT I là đèn sáng liên tục có màu trắng thay đổi. Mỗi vị trí đèn tim đường phải bao gồm một trong hai trường hợp sau:

a) Một nguồn ánh sáng trong 300m trong cùng của đường tim, hai nguồn ánh sáng ở trung tâm 300m của đường tim, và ba nguồn ánh sáng ở ngoài 300m của đường tim để thông báo khoảng cách;

b) Hoặc đèn dải ngang.

6. Khi đèn tiếp cận đáp ứng được yêu cầu khai thác thể hiện trong khoản 10 Điều 149 thì mỗi vị trí đèn tim đường có thể là một trong hai trường hợp sau:

a) Một nguồn sáng đơn;

b) Hoặc đèn dải ngang.

7. Dãy đèn dải ngang dài ít nhất 4m. Khi dãy đèn dải ngang bao gồm các đèn là nguồn sáng điểm, thì chúng phải cách đều nhau một khoảng không lớn hơn 1,5m.

8. Nếu đèn tim bao gồm các dãy đèn dải ngang như mô tả ở điểm b khoản 5, điểm b khoản 6 của Điều này thì mỗi dãy đèn dải ngang như vậy cần được bổ sung đèn nháy, ngoại trừ những trường hợp có thể không cần đèn nháy do đặc tính của hệ thống đèn và các điều kiện khí tượng.

9. Mỗi đèn nháy tại khoản 8 Điều này phát ra hai chớp sáng trong một giây theo trình tự quy định, bắt đầu từ đèn xa hơn theo hướng tới ngưỡng đường CHC và kết thúc ở đèn gần đường CHC. Ở đây cần sử dụng sơ đồ mạng điện cho phép điều khiển các đèn đó không phụ thuộc vào các đèn khác của hệ thống đèn tiếp cận.

10. Nếu đường tim bao gồm những đèn được mô tả ở điểm a khoản 5 và điểm a khoản 6 Điều này thì cần bổ sung cho đường ánh sáng ngang cách ngưỡng 300m các dãy đèn cách ngưỡng đường cất hạ cánh 150m, 450m, 600m và 750m. Bố trí các đèn tạo thành đường ánh sáng ngang theo đường thẳng nằm ngang vuông góc với đèn đường tim và cách đều tim về hai phía. Các đèn được lắp đặt với khoảng trống giữa chúng đủ để tạo thành hiệu quả của một đường sáng liên tục, trừ trường hợp cho phép ngắt quãng về hai phía của đường tim đường cất hạ cánh kéo dài. Các đoạn ngắt quãng đó phải thật ít tuỳ theo yêu cầu tại chỗ và mỗi đoạn không được dài quá 6m.

GHI CHÚ: Mô tả chi tiết hơn xem Phụ lục A, phần 11.

11. Khi cần bổ sung hệ thống thanh sáng ngang được mô tả ở khoản 10 Điều này, các đèn ngoài cùng của chúng nằm trên hai đường thẳng hoặc song song với đèn đường tim, hoặc hội tụ trên tim đường CHC tại điểm cách ngưỡng đường CHC là 300m.

12. Các đèn cần thoả mãn những yêu cầu kỹ thuật trong Phụ lục 2, Hình A2-1.

GHI CHÚ: Yêu cầu vỏ và đèn nêu trong Phụ lục A, Hình A-6.

Điều 82. Yêu cầu đối với hệ thống đèn tiếp cận chính xác CAT II và III.

1. Hệ thống đèn tiếp cận bao gồm một dãy đèn trên phần kéo dài tim đường CHC ở nơi có thể trên chiều dài 900m cách ngưỡng đường CHC. Ngoài ra hệ thống đó còn có hai dãy đèn cách ngưỡng đường CHC 270m và hai hàng đèn ngang, một cách ngưỡng đường CHC 150m và một cách ngưỡng 300m, chúng được thể hiện trên Hình II-14. Ở nơi có thể dùng đèn tiếp cận như đối tượng khai thác trong khoản 7 Điều 149 có thể có hai dãy đèn cạnh kéo dài cách ngưỡng đường CHC 240m và 2 dãy đèn ngang, một cách ngưỡng 150m và một cách ngưỡng 300m, chúng được thể hiện trên Hình II-15.

2. Các đèn tim được bố trí với khoảng cách dọc 30m, trong đó đèn gần nhất được bố trí cách ngưỡng đường CHC 30m.

3. Các đèn của dãy đèn cạnh được bố trí ở hai bên tim đường với khoảng cách dọc giống như đối với đèn tim đường và đèn đầu tiên gần nhất cách ngưỡng đường CHC 30m. Ở nơi không thể dùng đèn tiếp cận như đối tượng khai thác trong khoản 7 Điều 149 các đèn tạo nên dãy đèn cạnh được bố trí ở hai bên tim đường với khoảng cách dọc 60m và đèn đầu tiên gần nhất cách ngưỡng đường CHC 60m. Khoảng cách ngang (chiều rộng) giữa các đèn ở trong cùng của dãy đèn cạnh không nhỏ hơn 18m và không lớn hơn 22,5m, tốt nhất là bằng 18m, trong bất kỳ trường hợp nào khoảng cách ngang cũng phải bằng khoảng cách giữa các đèn của vùng chạm bánh.

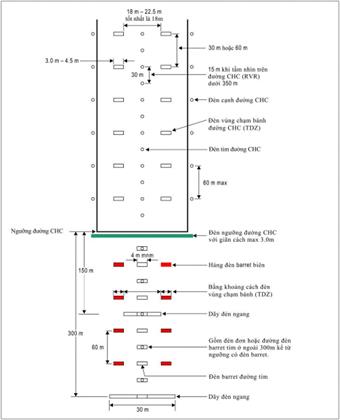

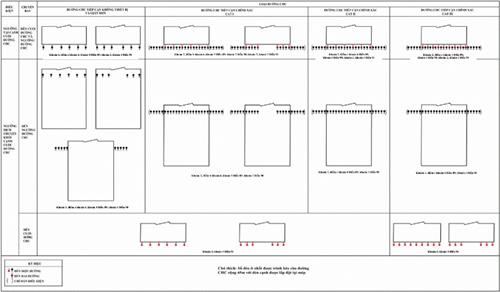

Hình II-14. Đèn vùng tiếp cận trong 300 m và đèn đường CHC cho tiếp cận chính xác CAT II và CAT III



Hình II-15. Đèn vùng tiếp cận trong 300 m và đèn đường CHC cho tiếp cận chính xác CAT II và III ở nơi phải bảo đảm tầm nhìn khai thác như yêu cầu nêu trong Chương III

4. Thanh sáng ngang đặt ở cách ngưỡng đường CHC 150m sẽ chèn giữa khoảng trống các đèn tim và các đèn cạnh.

5. Thanh sáng ngang đặt cách ngưỡng 300 m sẽ được kéo dài về hai bên của các đèn tim một khoảng là 15m tính từ tim đường CHC kéo dài.

6. Nếu đường tim ở ngoài phạm vi 300m tính từ ngưỡng đường CHC bao gồm những đèn ghi ở điểm b khoản 10 Điều này hoặc điểm b khoản 11 Điều này thì đặt bổ sung các thanh sáng ngang cách ngưỡng đường CHC 450m, 600m và 750m.

7. Khi hệ thống có những thanh sáng ngang bổ sung theo khoản 6 Điều này thì các đèn ngoài cùng của thanh sáng ngang đó nằm trên hai đường thẳng hoặc chạy song song với dãy đèn tim hoặc hội tụ trên tim đường cất hạ cánh tại một điểm cách ngưỡng đường cất hạ cánh là 300m.

8. Hệ thống đèn được lắp thật sát với mặt phẳng nằm ngang đi qua ngưỡng đường cất hạ cánh để bảo đảm:

a) Không một đối tượng nào ngoài ăngten định hướng ILS và MLS được nhô ra ngoài mặt phẳng đèn tiếp cận trong phạm vi 60m tính từ đường tim của hệ thống;

b) Không đèn nào ngoài đèn ở phần trung tâm của thanh sáng ngang và đèn dải ngang (không phải là đèn cạnh) được nhìn thấy từ tàu bay đang tiếp cận;

c) Trong trường hợp ILS hoặc MLS phải nhô lên trên mặt phẳng đèn, thì nó được coi như chướng ngại vật và được đánh dấu hoặc chiếu sáng thích hợp.

9. Các đèn tim của hệ thống đèn tiếp cận chính xác CAT II và III cho 300m đầu tiên kể từ ngưỡng đường CHC là các đèn dải ngang có màu trắng biến đổi, trừ trường hợp ngưỡng đường CHC dịch chuyển đi 300 m hoặc lớn hơn, đèn tim có thể bao gồm các nguồn sáng đơn phát ánh sáng màu trắng biến đổi. Ở nơi có thể cho phép dùng đèn tiếp cận như đối tượng khai thác trong khoản 7 Điều 149 thì đèn tim của hệ thống đèn tiếp cận chính xác CAT II và III trong 300m đầu tiên tính từ ngưỡng đường CHC gồm các nguồn phát ánh sáng màu trắng biến đổi như sau:

a) Đèn dải ngang, ở đường tim nằm ngoài ngưỡng đường CHC 300 m bao gồm các đèn dải ngang mô tả trong điểm a khoản 11 Điều này;

b) Hoặc xen kẽ nguồn sáng đơn và đèn dải ngang, trên đường tim nằm ngoài ngưỡng đường CHC 300 m với nguồn sáng đơn như nêu trong điểm b khoản 11 Điều này và nguồn sáng đơn trong cùng được đặt cách ngưỡng đường CHC 30m và các đèn dải ngang trong cùng được đặt cách ngưỡng đường CHC 60m;

c) Hoặc các nguồn sáng đơn khi ngưỡng đường CHC dịch chuyển đi 300m hoặc lớn hơn.

10. Ngoài phạm vi 300m cách ngưỡng đường CHC, mỗi dãy đèn tim bao gồm các đèn sáng trắng biến đổi như sau:

a) Đèn dải ngang sử dụng trong khoảng cách ngưỡng đường CHC 300m;

b) Hoặc hai nguồn sáng ở khoảng 300m giữa và ba nguồn sáng ở 300m cuối của đường tim.

11. Ở nơi có thể cho phép dùng đèn tiếp cận như đối tượng khai thác trong khoản 7 Điều 149 thì ngoài 300m tính từ ngưỡng đường CHC mỗi vị trí đèn tim đường có thể bao gồm các đèn phát ánh sáng màu trắng biến đổi như sau:

a) Đèn dải ngang;

b) Hoặc một nguồn sáng đơn.

12. Dãy đèn dải ngang dài tối thiểu 4m. Khi dãy đèn dải ngang bao gồm các đèn như nguồn sáng điểm, các đèn được đặt cách nhau một khoảng không nhỏ hơn 1,5m.

13. Nếu đường tim cách ngưỡng đường CHC ngoài phạm vi 300 m bao gồm các dãy đèn ngang được nêu tại điểm a khoản 10 Điều này và điểm a khoản 11 Điều này thì mỗi dãy đèn nằm ngoài phạm vi 300 m có thể bổ sung đèn nháy, ngoại trừ những trường hợp có thể không cần đèn nháy do đặc tính của hệ thống đèn và điều kiện khí tượng.

14. Mỗi một đèn nháy được mô tả tại khoản 13 Điều này phát ra hai chớp sáng trong một giây theo trình tự quy định bắt đầu từ đèn xa ngưỡng đường CHC nhất và kết thúc ở đèn gần đường CHC. Trong trường hợp đó cần sử dụng sơ đồ lưới điện cho phép điều khiển các đèn không phụ thuộc vào những đèn khác của hệ thống đèn tiếp cận.

15. Dãy đèn cạnh bao gồm những đèn dải ngang màu đỏ. Chiều dài dãy đèn dải ngang biên và khoảng cách giữa các đèn cũng giống như đối với các đèn dải ngang vùng chạm bánh.

16. Những đèn tạo thành thanh sáng ngang là đèn liên tục chiếu ánh sáng trắng biến đổi. Các đèn được bố trí cách đều nhau với khoảng cách giữa hai đèn cạnh nhau không vượt quá 2,7m.

a) Cường độ đèn ánh sáng màu đỏ cũng phải bằng cường độ các đèn ánh sáng màu trắng;

b) Đèn phải đáp ứng các yêu cầu kỹ thuật trong Phụ lục 2, Hình A2-1 và A2-2.

GHI CHÚ: Có thể sử dụng vỏ và đèn này như nêu trong Phụ lục A, Hình A-6.

Điều 83. Hệ thống đèn chỉ dẫn độ dốc tiếp cận bằng mắt (VASIS)

1. Phải lắp đặt hệ thống chỉ dẫn độ dốc tiếp cận bằng mắt phục vụ cho tiếp cận mà không phụ thuộc vào đường cất hạ cánh có hoặc không có thiết bị nhìn bằng mắt hoặc không nhìn bằng mắt để tiếp cận do một hoặc một số những điều kiện dưới đây:

a) Đường cất hạ cánh sử dụng cho các loại tàu bay có động cơ tuốc-bin phản lực hay các loại tàu bay khác có yêu cầu dẫn đường tiếp cận tương tự;

b) Phi công của bất kỳ loại tàu bay nào cũng có thể gặp khó khăn khi đánh giá tiếp cận nếu vào ban ngày không có đầy đủ những vật định hướng bằng mắt khi tiếp cận trên mặt đất hay trên mặt nước, thiếu vật chuẩn ban ngày hay vào ban đêm không có đủ ánh sáng ở vùng tiếp cận; hoặc thiếu thông tin, không đánh giá đúng địa vật xung quanh hoặc độ dốc của đường cất hạ cánh;

c) Những công trình ở vùng tiếp cận có thể gây ra hậu quả nghiêm trọng nếu như tàu bay bay thấp hơn quỹ đạo bình thường của vùng tiếp cận, đặc biệt nếu thiếu những thiết bị nhìn được bằng mắt và không nhìn được bằng mắt cảnh báo những công trình đó;

d) Trạng thái vật lý bề mặt của cả hai đầu đường cất hạ cánh ảnh hưởng nhiều đến an toàn nếu tàu bay hạ cánh sớm hay lăn ra ngoài phạm vi đường cất hạ cánh;

đ) Bị địa hình hay các điều kiện khí tượng ảnh hưởng làm cho tàu bay có thể rơi vào vùng nhiễu động trong quá trình tiếp cận.

GHI CHÚ: Hướng dẫn lắp đặt hệ thống chỉ dẫn độ dốc tiếp cận bằng mắt được trình bày ở Phụ lục A, phần 12.

Hình II-16. Hệ thống chỉ dẫn độ dốc tiếp cận nhìn bằng mắt

2. Hệ thống chỉ dẫn bằng mắt độ dốc tiếp cận tiêu chuẩn bao gồm:

a) T-VASIS và AT-VASIS đáp ứng được những yêu cầu kỹ thuật từ khoản 7 đến khoản 23 Điều này;

b) PAPI và APAPI đáp ứng được những yêu cầu kỹ thuật theo quy định từ khoản 1 đến khoản 18 Điều 84 và Hình II-16.

3. Phải đảm bảo hệ thống PAPI, T-VASIS hoặc AT-VASIS cho mã số là 3 hoặc 4, khi có một hoặc nhiều điều kiện trong khoản 1 Điều này.

4. Các cơ quan, đơn vị có liên quan có trách nhiệm rà soát và xây dựng kế hoạch chuyển dần việc sử dụng T-VASIS và AT-VASIS làm hệ thống chỉ dẫn bằng mắt độ dốc tiếp cận tiêu chuẩn sang các thiết bị tiên tiến, hiện đại hơn.

5. Phải đảm bảo hệ thống PAPI, APAPI cho mã số là 1 hoặc 2, khi có một hoặc nhiều điều kiện trong khoản 1 Điều này.

6. Khi đường CHC có ngưỡng dịch chuyển tạm thời khỏi vị trí thông thường và có một hoặc nhiều điều kiện nêu trong khoản 1 Điều này thì có thể trang bị hệ thống PAPI, trừ trường hợp mã số là 1 hoặc 2 đã có hệ thống APAPI.

Hệ thống T-VASIS và AT-VASIS

7. Hệ thống T-VASIS bao gồm 20 đèn được lắp đặt đối xứng qua tim đường CHC dưới dạng hai đèn cánh ngang, mỗi đèn cánh ngang gồm 4 đèn, với tuyến đèn chạy dọc hai bên đường CHC mỗi bên có 6 đèn như Hình II-17.

8. Hệ thống AT-VASIS bao gồm 10 đèn đặt về một bên của đường cất hạ cánh dưới dạng vạch đèn cánh đơn 4 đèn, và tuyến 6 đèn dọc.

9. Các bộ đèn được lắp đặt sao cho phi công đang tiếp cận:

a) Khi ở phía trên đường dốc tiếp cận sẽ nhìn thấy các vạch đèn cánh có màu trắng, và 1, 2 hoặc 3 đèn "bay xuống"; phi công càng ở cao hơn đường dốc tiếp cận bao nhiêu thì các đèn "bay xuống" càng rõ bấy nhiêu;

b) Khi ở phía trên đường dốc tiếp cận sẽ nhìn thấy các vạch đèn cánh có màu trắng;

c) Khi ở phía dưới đường dốc tiếp cận sẽ nhìn thấy các vạch đèn cánh và 1, 2 hoặc 3 đèn màu trắng "bay lên"; phi công càng ở thấp hơn đường dốc tiếp cận bao nhiêu thì các đèn "bay lên" càng rõ bấy nhiêu và khi thấp quá xuống dưới đường dốc tiếp cận, sẽ nhìn thấy vạch đèn cánh và ba đèn "bay lên" có màu đỏ;

d) Khi ở trong hoặc ở trên đường dốc tiếp cận, không nhìn thấy đèn nào từ các bộ đèn "bay lên"; khi ở trong hay dưới đường dốc tiếp cận không nhìn thấy đèn nào từ các bộ đèn "bay xuống".

10. Các đèn được bố trí như ở Hình II-17 theo các khoảng cách lắp đặt ghi ở đó.

GHI CHÚ: Vị trí của hệ thống T-VASIS đảm bảo độ dốc 3° và độ cao chuẩn của mắt phi công ở độ cao 15m so với ngưỡng đường cất hạ cánh, còn mắt phi công ở độ cao 13m đến 17m chỉ nhìn thấy các đèn cánh ngang. Nếu cần tăng chiều cao ở ngưỡng đường cất hạ cánh (để có đủ khoảng trống đến càng tàu bay), thì khi tiếp cận có thể nhìn thấy một hay nhiều hơn đèn "bay xuống". Chiều cao mắt phi công phía trên ngưỡng đường cất hạ cánh lúc đó sẽ như sau:

- Nhìn thấy các đèn cánh và một đèn "bay xuống": 17-22 m

- Nhìn thấy các đèn cánh và hai đèn "bay xuống": 22-28 m

- Nhìn thấy các đèn cánh và ba đèn "bay xuống": 28-54 m

11. Hệ thống đèn chiếu sáng dùng cho các hoạt động vào ban ngày và ban đêm.

12. Sự phân bố ánh sáng của từng đèn có hình quạt chiếu dưới một cung phủ toàn bộ chiều rộng ở hướng tiếp cận. Các đèn cánh ngang tạo nên chùm sáng màu trắng giữa góc đứng từ 1°54' đến 6° và chùm sáng màu đỏ với góc đứng từ 0° đến 1°54'. Các đèn "bay xuống" tạo thành chùm sáng màu trắng chiếu từ góc cao 6° xuống đến sát độ dốc tiếp cận rối tắt hẳn. Các đèn "bay lên" tạo thành chùm sáng màu trắng từ xấp xỉ độ dốc tiếp cận xuống đến góc đứng 1°54' và chùm sáng màu đỏ ở dưới góc đứng 1°54'. Góc ở đỉnh chùm sáng đỏ thuộc đèn cánh ngang và các đèn "bay lên" được tăng phù hợp với khoản 22 Điều này.

13. Phân bố độ sáng của đèn cánh, đèn bay xuống và đèn bay lên được trình bày trên Hình A2-22 của Phụ lục 2.

14. Sự chuyển tiếp từ màu đỏ sang mầu trắng trong mặt phẳng đứng được người quan sát nhìn thấy từ khoảng cách không dưới 300m dưới một góc đứng không lớn hơn 15'.

15. Ở độ sáng lớn nhất đèn đỏ phải có tung độ Y không quá 0,320.

16. Phải kiểm tra độ sáng của đèn nhằm điều chỉnh cho nó đáp ứng những điều kiện dự kiến, tránh làm chói mắt phi công trong quá trình tiếp cận và hạ cánh.

17. Những đèn tạo thành dãy đèn cánh ngang hoặc những đèn tạo thành cặp chuyển vị "bay xuống" hoặc "bay lên" được thiết kế sao cho phi công trên tàu bay tiếp cận thấy chúng xuất hiện trên cùng một đường nằm ngang. Các đèn đặt càng thấp càng tốt và có kết cấu dễ gãy.

18. Đèn cần được thiết kế sao cho sản phẩm ngưng tụ bụi, bẩn v.v.. khó bám lên những bộ phận quang học hay trên những bề mặt phản quang, ít ảnh hưởng đến sự tán xạ các tín hiệu ánh sáng và không ảnh hưởng đến độ sáng hoặc độ tương phản giữa những tín hiệu đỏ và trắng. Các đèn cũng được cấu tạo sao cho khó bị bùn đất làm bẩn ở nơi có thể có những điều kiện như vậy.

DUNG SAI LẮP ĐẶT Người có thẩm quyền có thể: a) Thay đổi chuẩn cao độ mặt người lái trên ngưỡng đường CHC khi tín hiệu trên đường dốc ở giữa giới hạn 12m đến 16m, trừ những trường hợp đạt đường dốc chuẩn ILS và/hoặc đường dốc MLS tối thiểu; độ cao trên ngưỡng có thể thay đổi để tránh mâu thuẫn giữa chỉ báo độ dốc tiếp cận bằng mắt và phần đường dốc của MLS tối thiểu; b) Thay đổi cự ly dọc của các đèn riêng biệt hoặc toàn bộ chiều dài của hệ thống không quá 10%; c) Thay đổi cự ly cuối cùng của hệ thống kể từ mép đường CHC không quá +-3 m; Chú thích: Hệ thống phải đối xứng qua tim đường CHC. d) Nơi mặt đất có độ dốc dọc, khoảng cách dọc cạnh nhau của các đèn phải chú ý khắc phục cao độ khác nhau so với ngưỡng; đ) Nơi mặt đất có độ dốc ngang, khoảng cách dọc cạnh nhau của hai đèn hoặc hai đèn cánh phải chú ý khắc phục cao độ khác nhau giữa chúng để đáp ứng yêu cầu của khoản 17 Điều 83. Khoảng cách giữa các đèn cánh và đèn ngưỡng dựa trên cơ sở độ dốc 3 độ so với đường CHC khi độ cao chuẩn của mặt người lái so với ngưỡng là 15m. Trên thực tế khoảng cách từ ngưỡng đến đèn cánh được xác định bởi: a) Độ dốc tiếp cận lựa chọn; b) Độ dốc dọc đường CHC; c) Cao độ chuẩn lựa chọn từ mặt người lái đến ngưỡng.

Hình II-17. Vị trí đèn của T-VASIS

19. Độ dốc tiếp cận của tia sáng đèn phải phù hợp với tính năng các tàu bay tiếp cận.

20. Khi đường cất hạ cánh có hệ thống T-VASIS và được trang bị cả hệ thống ILS và (hoặc) MLS thì vị trí và độ cao của đèn được chọn sao cho độ dốc tiếp cận bằng mắt càng sát với đường tiếp cận của ILS và/hoặc MLS càng tốt.

21. Độ cao của những tia sáng đèn thuộc các đèn cánh ngang ở hai bên đường cất hạ cánh phải bằng nhau. Độ cao của đường giới hạn trên của chùm tia sáng đèn "bay lên" gần nhất với mỗi cánh ngang và độ cao của tia sáng biên phía dưới của chùm sáng đèn "bay xuống" gần nhất với mỗi đèn cánh ngang phải bằng nhau và phù hợp với độ dốc tiếp cận. Góc chấm dứt của đường biên trên của những chùm sáng đèn "bay lên" được tăng 5' theo góc chiếu tại mỗi bên tiếp theo từ cánh ngang. Góc chấm dứt của đáy dưới chùm sáng đèn "bay xuống" cần tăng một cung 7' tại mỗi đèn tiếp theo tính từ đèn cánh ngang (xem Hình II-18).

22. Độ cao đường biên trên của các chùm sáng đỏ thuộc đèn cánh ngang và đèn "bay lên" được thiết kế sao cho trong quá trình tiếp cận, khi phi công nhìn thấy đèn cánh ngang và 3 đèn "bay xuống" và ở cách tất cả các vật thể trong vùng tiếp cận một độ cao dự phòng an toàn thì phi công sẽ không nhìn thấy một đèn đỏ nào.

23. Góc phương vị của chùm tia sáng được mở rộng phù hợp ở nơi đối tượng nằm ngoài các OPS của hệ thống nhưng trong miền của các tia sáng bên cạnh sẽ nhìn rõ nó nhô lên khỏi OPS nếu đối tượng có thể ảnh hưởng xấu đến an toàn bay. Cần mở rộng phạm vi bảo vệ sao cho đối tượng có thể nằm ngoài chùm tia sáng.

Hình II-18. Chùm tia và các góc lắp đặt của T-VASIS và AT-VASIS

Điều 84. Yêu cầu đối với hệ thống PAPI và APAPI

1. Hệ thống đèn PAPI gồm một dãy bốn đèn cánh ngang mỗi đèn có nhiều bóng (hoặc hai bóng đơn ghép thành cặp) đặt cách đều nhau. Hệ thống này được bố trí phía bên trái đường cất hạ cánh, trừ những trường hợp trên thực tế không thể bố trí được. Khi đường cất hạ cánh sử dụng cho các tàu bay theo chỉ dẫn độ dốc bằng mắt không có các thiết bị khác, thì có thể lắp đặt đèn cánh ngang thứ 2 trên phía đối diện của đường cất hạ cánh.

2. Hệ thống APAPI bao gồm một dãy bốn đèn cánh ngang mỗi đèn có nhiều bóng (hoặc hai bóng đơn ghép thành cặp) đặt cách đều nhau. Hệ thống này được bố trí phía bên trái đường cất hạ cánh, trừ những trường hợp trên thực tế không thể bố trí được. Khi đường cất hạ cánh sử dụng cho các tàu bay theo chỉ dẫn độ dốc bằng mắt không có các thiết bị khác, thì có thể lắp đặt đèn cánh ngang thứ 2 trên phía đối diện của đường cất hạ cánh.

3. Đèn cánh ngang của hệ thống PAPI được cấu tạo và bố trí sao cho phi công trong quá trình tiếp cận sẽ:

a) Nhìn thấy hai đèn gần đường cất hạ cánh nhất có màu đỏ và hai đèn xa đường cất hạ cánh nhất có màu trắng khi ở ngay trên hay gần đường dốc tiếp cận;

b) Nhìn thấy một đèn gần đường cất hạ cánh nhất màu đỏ và ba đèn xa đường cất hạ cánh nhất màu trắng khi ở phía trên đường dốc tiếp cận, khi ở quá cao so với đường dốc tiếp cận sẽ nhìn thấy tất cả các đèn màu trắng;

c) Nhìn thấy 3 đèn gần đường cất hạ cánh nhất màu đỏ và một đèn xa đường cất hạ cánh nhất màu trắng khi ở thấp hơn đường dốc tiếp cận, khi ở quá thấp so với đường dốc tiếp cận sẽ nhìn thấy tất cả các đèn màu đỏ.

4. Đèn cánh ngang của hệ thống APAPI được cấu tạo và bố trí sao cho phi công trong quá trình tiếp cận sẽ:

a) Nhìn thấy một đèn đường cất hạ cánh gần hơn màu đỏ và một đèn đường cất hạ cánh xa hơn màu trắng, khi ở trên hoặc gần dốc tiếp cận;

b) Nhìn thấy cả hai đèn màu trắng, khi ở cao hơn đường dốc tiếp cận;

c) Nhìn thấy cả hai đèn màu đỏ, khi ở thấp hơn đường dốc tiếp cận.

5. Các đèn được bố trí như sơ đồ cơ bản được minh hoạ ở Hình II-19, trong đó có yêu cầu dung sai lắp đặt cho phép. Các đèn tạo nên đèn cánh ngang cần được thiết kế sao cho phi công đang tiếp cận nhìn thấy chúng về cơ bản cùng trên một đường thẳng nằm ngang. Các đèn cần được lắp đặt càng thấp càng tốt và dễ gãy.

6. Hệ thống đèn phải thích hợp với hoạt động cả ban ngày và ban đêm

7. Sự chuyển tiếp từ màu đỏ sang màu trắng trong mặt phẳng thẳng đứng cho phép người quan sát nhìn thấy từ một khoảng cách không nhỏ hơn 300m, bao quát dưới một góc đứng không lớn hơn 3'.

8. Ở độ sáng nhất, đèn đỏ phải có tung độ Y không quá 0,320.

9. Sự phân bố cường độ chiếu sáng của đèn như trình bày trên Hình A2-23, Phụ lục 2.

10. Phải kiểm tra độ sáng phù hợp của đèn để điều chỉnh nó cho thoả mãn những điều kiện dự kiến nhằm tránh chói mắt phi công trong quá trình tiếp cận và hạ cánh.

11. Mỗi đèn được điều chỉnh độ cao sao cho giới hạn dưới của phần trắng chùm tia sáng được cố định ở góc chiếu dự kiến yêu cầu giữa 1°30' và ít nhất đến 4°30' phía trên mặt phẳng ngang.

12. Đèn cần được thiết kế sao cho sản phẩm ngưng tụ bụi, bẩn v.v.. khó bám lên những bộ phận quang học hay trên những bề mặt phản quang, ít ảnh hưởng đến sự tán xạ các tín hiệu ánh sáng và không ảnh hưởng đến độ sáng hoặc độ tương phản giữa những tín hiệu đỏ và trắng cũng như độ cao của phần hình quạt chuyển tiếp.

CÁC DUNG SAI LẮP ĐẶT CHO PHÉP a) Khi lắp đặt PAPI hoặc APAPI trên đường CHC không trang bị ILS hoặc MLS ta phải tính khoảng cách D1 nhằm đảm bảo chiều cao tối thiểu sao cho tại đó nếu người lái tàu bay nhìn thấy dấu hiệu chỉ đường tiếp cận hạ cánh chính xác (Hình II-20, góc B đối với PAPI và góc A đối với APAPI) thì đảm bảo được khoảng cách an toàn của bánh tàu bay trên ngưỡng đường CHC theo yêu cầu kỹ thuật trong Bảng II-10 đối với các loại tàu bay có yêu cầu cao nhất thường xuyên sử dụng đường CHC. b) Khi lắp đặt PAPI hoặc APAPI trên đường CHC có trang bị ILS và/hoặc MLS ta phải tính khoảng cách D1 nhằm đảm bảo sự tương thích tối ưu giữa hai thiết bị trợ giúp bằng mắt và không bằng mắt từ các độ cao mắt đến ăng ten cho các loại tàu bay thường xuyên sử dụng đường CHC (xem Bảng II-10). Khoảng cách này phải bằng khoảng cách giữa ngưỡng đường CHC và điểm gốc hiệu quả của đường dốc ILS hoặc đường dốc MLS nhỏ nhất cộng với độ hiệu chỉnh sai số liên quan đến các độ cao từ mắt đến ăng ten. Độ hiệu chỉnh này bằng cao độ trung bình của mắt và ăng ten nhân với cootang của góc tiếp cận. Tuy nhiên phải đảm bảo khoảng cách này sao cho không có trường hợp nào khoảng cách từ ngưỡng đến bánh tàu bay trên ngưỡng đường CHC nhỏ hơn khoảng cách được nêu trong cột (3) Bảng II-10. Ghi chú: Xem tại Thông tư 34/2014/TT-BGTVT/Chương II/Mục 1.4. Sơn tín hiệu đánh dấu điểm ngắm. Hướng dẫn về sự hài hòa giữa các tín hiệu của PAPI, ILS và/hoặc MLS được nêu trong các Sổ tay hướng dẫn thiết kế sân bay (Doc 9157), Phần 4. c) Nếu khoảng cách của bánh tàu bay lớn hơn khoảng cách quy định tại mục a) trên đối với tàu bay đặc biệt thì có thể thỏa mãn khoảng cách đó bằng cách tăng D1. d) Khoảng cách D1 phải khắc phục sự chênh lệch cao độ giữa các hàng đèn tim và đèn ngưỡng đường CHC. đ) Để đảm bảo được các đèn lắp càng thấp càng tốt và để điều chỉnh theo mọi độ dốc ngang, có thể chấp nhận sai lệch cao độ giữa các đèn tới 5 cm. Có thể chấp nhận gradien cuối cùng không quá 1,25% khi góng thẳng hàng ngang các đèn. e) Có thể lấy khoảng cách 6m (+-1m) giữa các đèn ngưỡng đường CHC của hệ PAPI khi mã số là 1 hay 2. Trong trường hợp như vậy, đèn PAPI phía trong được bố trí các mép đường CHC không nhỏ hơn 10m (+-1m). Chú thích: Việc giảm khoảng cách giữa các đèn có thể làm giảm tầm nhìn hữu ích của hệ thống. g) Khoảng cách giữa các đèn cuối APAPI có thể được tăng tới 9m (+-1m) nếu yêu cầu tầm nhìn lớn hơn hoặc có thể thay đổi hệ PAPI. Trong trường hợp sau đèn APAPI phía trong được bố trí cách mép đường CHC 15m (+-1m).

Hình II-19. Vị trí của PAPI và APAPI



Hình II-20 Chùm tia và các góc lắp đặt PAPI và APAPI

Bảng II-10. Lưu không bánh tàu bay trên ngưỡng đường CHC cất cánh cho PAPI và APAPI

Chiều cao mắt-Bánh tàu bay theo dạng tiếp cận (m)a	Lưu không bánh tàu bay yêu cầu (m)b,c	Lưu không bánh tàu bay tối thiểu (m)d
(1)	(2)	(3)
Dưới 3	6	3e
Từ 3 đến dưới 5	9	4
Từ 5 đến dưới 8	9	5
Từ 8 đến dưới 14	9	6
Lưu không được hiểu là “khoảng trống từ bánh máy bay đến bề mặt đường CHC tại vị trí thềm” a. Khi chọn nhóm chiều cao mắt- bánh tàu bay, chỉ xem xét những tàu bay sẽ sử dụng hệ thống trên thường xuyên, loại tàu bay có yêu cầu cao nhất trong những tàu bay đó cho ta nhóm chiều cao mắt- bánh tàu bay. b. Ở nơi có điều kiện cần thỏa mãn các khoảng lưu không bánh tàu bay yêu cầu ở cột (2). c. Có thể chấp nhận các khoảng lưu không bánh tàu bay ở cột (2) giảm đi nhưng không nhỏ hơn giá trị ở cột (3). Nghiên cứu về hàng không cho thấy có thể giảm các khoảng lưu không bánh tàu bay như vậy có thể chấp nhận được. d. Khi khoảng lưu không bánh tàu bay giảm được cung cấp ở ngưỡng dịch chuyển, nó phải đảm bảo rằng khoảng lưu không bánh tàu bay mong muốn tương ứng được yêu cầu ở cột (2) sẽ khả dụng khi một tàu bay ở đầu trên cùng của nhóm chiều cao mắt - bánh tàu bay được chọn vượt qua phần cuối của đường CHC. e. Trên đường CHC chủ yếu dùng cho tàu bay phản lực, các khoảng lưu không bánh tàu bay có thể giảm đi 1,5 m.

13. Độ dốc tiếp cận đèn được xác định theo Hình II-20 phải thoả mãn các tàu bay tiếp cận.

14. Khi đường CHC được lắp đặt hệ thống ILS, MLS, vị trí và trị số góc của đèn cần được lắp đặt sao cho đường dốc tiếp cận bằng mắt càng trùng với đường tiếp cận của hệ thống ILS, MLS càng tốt.

15. Góc chiếu đặt các đèn trong dải đèn cánh ngang PAPI phải đảm bảo trong quá trình tiếp cận, khi người lái quan sát được tín hiệu 1 trắng và 3 đỏ thì sẽ nhìn thấy mọi chướng ngại vật trong khu tiếp cận với một khoảng cách an toàn (xem Bảng II-10).

16. Góc chiếu đặt các đèn trong dải đèn cánh ngang APAPI phải đảm bảo trong quá trình tiếp cận, khi người lái quan sát được tín hiệu trên đường dốc thấp nhất, nghĩa là một tín hiệu trắng và một tín hiệu đỏ thì sẽ thấy mọi chướng ngại vật trong khu vực tiếp cận từ một khoảng cách an toàn (xem Bảng II-10).

17. Góc phương vị của chùm tia sáng được mở rộng phù hợp ở nơi đối tượng nằm ngoài các bề mặt chướng ngại vật của hệ PAPI hay APAPI nhưng trong miền của các tia sáng bên cạnh sẽ nhìn rõ nó nhô lên khỏi bề mặt chướng ngại vật nếu đối tượng có thể ảnh hưởng xấu đến an toàn bay. Phạm vi của giới hạn phải đảm bảo vật thể nằm ngoài giới hạn của chùm sáng.

18. Khi các đèn cánh ngang được lắp đặt ở hai bên đường cất hạ cánh đóng vai trò dẫn đường thì các đèn tương ứng cần có góc chiếu như nhau, sao cho tín hiệu của từng đèn cánh ngang đối xứng có thể thay đổi ở cùng một thời điểm.

19. Phải thiết lập một bề mặt chướng ngại vật đối với hệ thống chỉ dẫn độ dốc tiếp cận bằng mặt.

20. Các đặc tính của bề mặt chướng ngại vật: Đường gốc, độ mở, chiều dài và độ dốc phải phù hợp với các quy định ở cột tương ứng ở Bảng II-11 và Hình II-21.

21. Các chướng ngại vật mới hoặc các phần mở rộng của các chướng ngại vật đã có từ trước, không được nằm ngoài bề mặt bảo vệ chướng ngại vật , trừ khi nhà chức trách cho phép hoặc chướng ngại vật mới hay phần mở rộng đó được che khuất bởi một chướng ngại vật cố định hiện hữu.

22. Các chướng ngại vật hiện hữu vượt ra ngoài phía trên của bề mặt bảo vệ chướng ngại vật phải được di chuyển, trừ khi được nhà chức trách cho phép sau khi xác định chướng ngại vật đó không ảnh hưởng xấu đến an toàn hoặc chướng ngại vật này được che khuất bởi một vật thể cố định hiện hữu.

Bảng II-11: Kích thước và độ dốc của bề mặt chướng ngại vật

Kích thước bề mặt	Không có thiết bị				Có thiết bị
	Mã số				Mã số
	1	2	3	4	1	2	3	4
Chiều dài cạnh trong	60 m	80 ma	150 m	150 m	150 m	150 m	300 m	300 m
Khoảng cách từ hệ thống chỉ dẫn tiếp cận bằng mắte	D1+30 m	D1+60 m	D1+60 m	D1+60 m	D1+60 m	D1+60 m	D1+60 m	D1+60 m
Độ mở (từng phía) (%)	10	10	10	10	15	15	15	15
Tổng chiều dài	7500 m	7500 mb	15000 m	15000 m	7500 m	7500 mb	15000 m	15000 m
Độ dốc (độ)
a) T-VASIS and AT- VASIS	_c	1.9°	1.9°	1.9°	-	1.9°	1.9°	1.9°
b) PAPId	_	A-0.57°	A-0.57°	A-0.57°	A-0.57°	A-0.57°	A-0.57°	A-0.57°
c) APAPId	A-0.9°	A-0.9°	-	-	A-0.9°	A-0.9°	-	-
Chiều dài này được tăng đến 150m cho hệ thống T-VASIS hoặc AT-VASIS. Chiều dài này được tăng đến 15000m cho hệ thống T-VASIS hoặc AT-VASIS. Không có độ dốc nếu như hệ thống không sử dụng trên đường CHC tương ứng. Góc chỉ ra trong Hình II-20. D1 là khoảng cách của hệ thống chỉ dẫn độ dốc tiếp cận bằng mắt từ ngưỡng đường CHC đến vị trí dịch ngưỡng để khắc phục đối tượng xâm nhập vào bề mặt bảo vệ chướng ngại vật (như Hình II-19). Điểm bắt đầu của bề mặt bảo vệ chướng ngại vật được cố định theo vị trí của hệ thống chỉ dẫn độ dốc tiếp cận bằng mắt, do đó sự dịch chuyển của PAPI dẫn đến sự dịch chuyển của điểm bắt đầu bề mặt bảo vệ chướng ngại vật. Xem điểm e khoản 23 Điều này.



Hình II-21. OPS cho hệ thống chỉ dẫn độ dốc tiếp cận bằng mắt

23. Trong trường hợp có vật thể vượt qua bề mặt chướng ngại vật, có thể ảnh hưởng xấu đến an toàn bay thì phải áp dụng một hoặc các biện pháp sau đây:

a) Nâng cao một cách thích hợp độ dốc tiếp cận của hệ thống;

b) Giảm độ mở phương vị của hệ thống sao cho chướng ngại vật nằm ngoài các đường bao của chùm tia sáng;

c) Di chuyển tim của hệ thống và bề mặt chướng ngại vật gắn liền với nó đi không quá 5°;

d) Di chuyển ngưỡng đường cất hạ cánh phù hợp;

đ) Khi việc di chuyển ngưỡng đường cất hạ cánh không thể thực hiện được thì di chuyển cả hệ thống về phía ngược với ngưỡng đường cất hạ cánh một cách hợp lý để tạo ra độ cao gia tăng trên ngưỡng đường cất hạ cánh bằng độ cao chướng ngại vật.

Điều 85. Yêu cầu đối với đèn hướng dẫn bay vòng

1. Cần bố trí đèn hướng dẫn bay vòng khi các hệ thống đèn tiếp cận và đèn đường cất hạ cánh không đủ đảm bảo cho tàu bay bay theo đường vòng nhận biết đường cất hạ cánh và/hoặc các khu vực tiếp cận trên không trong điều kiện đường cất hạ cánh được sử dụng cho tiếp cận theo đường vòng.

2. Phải chọn vị trí và số lượng đèn hướng dẫn bay theo đường vòng sao cho phi công trong các trường hợp bay vòng có thể:

a) Bay vào theo chiều gió hoặc lượn vòng ngược hướng tiếp cận bay vào đường cất hạ cánh ở cự ly cần thiết và nhận biết được ngưỡng đường cất hạ cánh khi bay qua;

b) Có đủ tầm nhìn đến ngưỡng đường cất hạ cánh và/hoặc những vật chuẩn định hướng phân biệt khác cho phép phi công quyết định bay vào vòng lượn cơ sở và hoàn thành tiếp cận chót theo chỉ dẫn của các thiết bị nhìn bằng mắt khác.

3. Đèn hướng dẫn bay vòng gồm:

a) Đèn tín hiệu ở phần kéo dài tim đường cất hạ cánh và /hoặc các phần của hệ thống đèn tiếp cận bất kỳ nào; hoặc

b) Đèn tín hiệu vị trí ngưỡng đường cất hạ cánh; hoặc

c) Đèn tín hiệu chỉ hướng hoặc chỉ vị trí đường cất hạ cánh;

Hoặc tổ hợp các đèn trên thích hợp cho đường cất hạ cánh khai thác.

4. Đèn sáng liên tục hoặc nháy hướng dẫn bay vòng có cường độ và góc chiếu sáng thích hợp trong các điều kiện tầm nhìn và đèn xung quanh mà trong đó dự kiến tiếp cận bằng mắt theo đường vòng. Các đèn nháy có màu trắng, còn các đèn sáng liên tục có màu trắng hoặc là đèn phóng điện qua chất khí.

5. Các đèn được cấu tạo và lắp đặt sao cho không làm chói mắt và không làm phi công lạc hướng trong quá trình tiếp cận hạ cánh, cất cánh hoặc khi lăn.

Điều 86. Yêu cầu đối với hệ thống đèn dẫn vào đường CHC

1. Có thể bố trí hệ thống đèn dẫn vào đường cất hạ cánh khi cần chỉ dẫn bay bằng mắt dọc quỹ đạo tiếp cận, đặc biệt do phải tránh địa hình nguy hiểm hoặc để giảm tiếng ồn.

2. Có thể bố trí hệ thống đèn dẫn vào đường cất hạ cánh bao gồm những nhóm đèn định hướng chỉ dẫn đường tiếp cận cần thiết để khi bay qua các nhóm đèn trước thì thấy được nhóm đèn tiếp theo. Khoảng cách giữa các nhóm đèn cạnh nhau không được vượt quá 1.600m. Hệ thống đèn dẫn vào đường cất hạ cánh có thể cong, thẳng hoặc kết hợp 2 trường hợp.

3. Hệ thống đèn cửa dẫn vào đường cất hạ cánh được bắt đầu từ điểm do cơ quan có thẩm quyền quy định đến điểm mà từ đó nhìn thấy được hệ thống đèn tiếp cận, nếu có, hoặc nhìn thấy đường cất hạ cánh hoặc hệ thống đèn đường cất hạ cánh.

4. Mỗi nhóm đèn của hệ thống đèn dẫn vào đường cất hạ cánh cần bao gồm tối thiểu ba (03) đèn nháy thẳng hàng hoặc cụm đèn. Hệ thống này có thể được tăng cường bằng đèn sợi đốt sáng liên tục ở nơi cần nhận biết hệ thống.

5. Các đèn nháy có màu trắng, thường là đèn phóng điện qua chất khí.

6. Khi cần, các đèn nháy của mỗi nhóm lần lượt phát các tín hiệu nhấp nháy nối tiếp nhau trên hướng dẫn tới đường cất hạ cánh.

Điều 87. Yêu cầu đối với đèn đánh dấu ngưỡng đường CHC

1. Lắp đặt đèn đánh dấu ngưỡng đường cất hạ cánh tại:

a) Tại ngưỡng đường cất hạ cánh tiếp cận giản đơn nhằm bổ sung sơn tín hiệu nhận biết ngưỡng đường cất hạ cánh hoặc khi không đảm bảo được bằng các đèn tín hiệu tiếp cận khác;

b) Tại vị trí ngưỡng đường cất hạ cánh dịch chuyển khỏi đầu đường cất hạ cánh hoặc ngưỡng đường cất hạ cánh được dịch ngưỡng tạm thời khỏi vị trí thông thường và khi cần làm rõ ngưỡng đường cất hạ cánh.

2. Các đèn đánh dấu ngưỡng đường cất hạ cánh được bố trí đối xứng qua tim đường cất hạ cánh trên cùng đường thẳng với ngưỡng đường cất hạ cánh và ở ngoài các đèn lề đường cất hạ cánh khoảng 10m.

3. Các đèn đánh dấu ngưỡng đường cất hạ cánh là đèn nháy màu trắng với tần số chớp sáng từ 60 đến 120 lần/phút.

4. Các đèn đánh dấu ngưỡng đường cất hạ cánh chỉ được nhìn thấy ở hướng tiếp cận đường cất hạ cánh.

Điều 88. Yêu cầu đối với đèn lề đường CHC

1. Các đèn lề đường cất hạ cánh được lắp đặt cho đường cất hạ cánh sử dụng vào ban đêm, hoặc đường cất hạ cánh tiếp cận chính xác dùng ban ngày hoặc ban đêm.

2. Các đèn lề đường cất hạ cánh có thể được lắp đặt trên đường cất hạ cánh dùng cho cất cánh vào ban ngày sử dụng ở tầm nhìn trên đường cất hạ cánh dưới mức tối thiểu 800m.

3. Các đèn lề đường cất hạ cánh gồm hai dãy đèn song song cách đều tim đường cất hạ cánh được bố trí dọc theo toàn bộ chiều dài đường cất hạ cánh.

4. Các đèn lề đường cất hạ cánh bố trí dọc mép khu vực công bố làm đường cất hạ cánh, hoặc ngoài phạm vi đường cất hạ cánh nhưng không cách xa các mép đường cất hạ cánh quá 3m.

5. Khi chiều rộng khu vực dùng làm đường cất hạ cánh lớn hơn 60m thì khoảng cách giữa các dãy đèn được xác định phụ thuộc vào tính chất hoạt động của tàu bay, sự phân bố của các đèn lề đường cất hạ cánh và những thiết bị bằng mắt khác phục vụ đường cất hạ cánh.

6. Các đèn lề đường cất hạ cánh được bố trí theo hàng cách nhau không quá 60m đối với đường cất hạ cánh có thiết bị, và không quá 100m đối với đường cất hạ cánh không có thiết bị. Các đèn ở hai phía đối diện qua tim đường cất hạ cánh nằm trên đường vuông góc với tim. Trên vị trí giao nhau của các đường cất hạ cánh khoảng cách giữa các đèn có thể không đều hoặc có vị trí không có đèn nếu có thiết bị chỉ dẫn khác cho phi công.

7. Đèn lề đường cất hạ cánh là đèn sáng liên tục có ánh sáng màu trắng biến đổi, trừ trường hợp:

a) Khi có ngưỡng dịch chuyển của đường cất hạ cánh, các đèn giữa mép đầu đường cất hạ cánh và ngưỡng dịch chuyển có ánh sáng màu đỏ theo hướng tiếp cận;

b) Một phần các đèn trong khoảng 600m hoặc 1/3 chiều dài đường cất hạ cánh (lấy theo khoảng cách nhỏ hơn), nằm ở đầu bên kia của đường cất hạ cánh so với vị trí xuất phát khi cất cánh, có ánh sáng màu vàng.

8. Các đèn lề đường CHC phải được nhìn thấy từ mọi góc nhằm chỉ dẫn cho phi công khi hạ cánh hoặc cất cánh ở cả hai hướng. Trong trường hợp các đèn lề dùng để hướng dẫn bay vòng thì chúng phải được nhìn thấy được từ mọi góc phương vị (xem khoản 1 Điều 85).

9. Ở mọi góc được yêu cầu trong khoản 8 Điều này, đèn lề đường cất hạ cánh phải được nhìn thấy ở mọi góc trên 15° so với đường nằm ngang, cường độ phụ thuộc vào các điều kiện tầm nhìn và ánh sáng xung quanh khi dùng đường cất hạ cánh cho cất cánh hoặc hạ cánh. Trong mọi trường hợp cường độ chiếu sáng ít nhất là 50 cd, trừ khi sân bay không có ánh sáng ngoài, cường độ của đèn có thể giảm xuống đến 25cd để tránh làm chói mắt phi công.

10. Các đèn lề trên đường CHC tiếp cận chính xác phải đáp ứng những yêu cầu kỹ thuật ở Phụ lục 2, Hình A2-9 hoặc A2-10.

Điều 89. Yêu cầu đối với đèn ngưỡng đường CHC

1. Các đèn ngưỡng đường cất hạ cánh được lắp đặt cho đường cất hạ cánh có đèn lề đường cất hạ cánh, trừ đường cất hạ cánh tiếp cận không có thiết bị hoặc tiếp cận giản đơn trong trường hợp ngưỡng đường cất hạ cánh bị dịch chuyển và có lắp đặt các đèn cánh ngang.

2. Nếu ngưỡng đường cất hạ cánh trùng với mép đầu của đường cất hạ cánh, các đèn ngưỡng được bố trí thành một dãy vuông góc với tim đường cất hạ cánh càng gần mép đầu của đường cất hạ cánh càng tốt, và trong bất kỳ trường hợp nào cũng không được xa quá mép đường cất hạ cánh 3m.

3. Khi ngưỡng đường cất hạ cánh bị dịch chuyển khỏi mép đầu đường cất hạ cánh thì các đèn ngưỡng được bố trí theo một dãy vuông góc với tim đường cất hạ cánh tại ngưỡng dịch chuyển.

4. Các đèn ngưỡng đường cất hạ cánh bao gồm:

a) Ít nhất 6 đèn trên đường cất hạ cánh không có thiết bị hoặc trên đường cất hạ cánh tiếp cận giản đơn;

b) Ít nhất có số lượng đèn cần thiết đủ để bố trí các đèn cách đều nhau 3m ở giữa các dãy đèn lề đường cất hạ cánh trên đường cất hạ cánh tiếp cận chính xác CAT I;

c) Các đèn phân bố đều giữa các dãy đèn lề đường cất hạ cánh với khoảng cách không lớn hơn 3m trên đường cất hạ cánh tiếp cận chính xác CAT II hoặc III.

5. Các đèn được dự kiến ở điểm a, điểm b khoản 4 Điều này có thể:

a) Có khoảng cách giữa các đèn lề đường cất hạ cánh bằng nhau;

b) Hoặc gồm hai nhóm đối xứng qua tim đường cất hạ cánh trong đó các đèn trong từng nhóm được đặt cách đều nhau và khoảng trống giữa các nhóm bằng khoảng cách giữa các đèn hoặc các vệt sơn tín hiệu đánh dấu vùng chạm bánh nếu được, hoặc trong trường hợp khác khoảng cách đó không được lớn hơn 1/2 khoảng cách giữa các hàng đèn lề đường cất hạ cánh.

Điều 90. Yêu cầu đối với đèn cánh ngang đường CHC

1. Trên đường cất hạ cánh tiếp cận chính xác khi cần phải chỉ rõ hơn đường cất hạ cánh thì lắp đặt các đèn cánh ngang.

2. Bố trí các đèn cánh ngang trên đường cất hạ cánh không thiết bị hoặc trên đường cất hạ cánh tiếp cận giản đơn khi ngưỡng bị dịch chuyển và trên các đường cất hạ cánh không có đèn ngưỡng đường cất hạ cánh.

3. Các đèn cánh ngang được bố trí thành hai nhóm đối xứng với tim đường cất hạ cánh tại ngưỡng. Mỗi đèn cánh ngang được tạo bởi ít nhất 5 đèn kéo dài ra phía ngoài cạnh đường cất hạ cánh tối thiểu 10m và vuông góc với dãy đèn lề đường cất hạ cánh, trong đó đèn gần nhất của mỗi đèn cánh ngang nằm trên đường nối các đèn lề đường cất hạ cánh.

4. Các đèn ngưỡng đường cất hạ cánh và đèn cánh ngang sáng sáng liên tục một hướng màu xanh lục chiếu sáng ở hướng tiếp cận đường cất hạ cánh. Cường độ và góc chiếu sáng của các đèn đó phải phù hợp với các điều kiện tầm nhìn và độ chiếu sáng xung quanh của đường cất hạ cánh.

5. Các đèn ngưỡng đường cất hạ cánh trên đường cất hạ cánh tiếp cận chính xác phải thoả mãn các yêu cầu kỹ thuật nêu ở Phụ lục 2, Hình A2-3.

6. Các đèn cánh ngang trên ngưỡng đường cất hạ cánh tiếp cận chính xác phải thoả mãn các yêu cầu kỹ thuật nêu ở Phụ lục 2, Hình A2-4.

Điều 91. Yêu cầu đối với đèn cuối đường CHC (xem Hình II-22)

1. Các đèn cuối đường cất hạ cánh được lắp đặt cho đường cất hạ cánh có đèn lề. Khi ngưỡng nằm ở cạnh cuối đường cất hạ cánh, đèn ngưỡng đường cất hạ cánh có thể được sử dụng làm đèn giới hạn cuối đường cất hạ cánh.

2. Các đèn cuối đường cất hạ cánh được bố trí trên một đường thẳng vuông góc với tim đường cất hạ cánh càng gần mép cuối đường cất hạ cánh càng tốt, và ở bất kỳ trường hợp nào cũng không được cách xa mép cuối đường cất hạ cánh quá 3m.

3. Cần tối thiểu 6 đèn cuối đường cất hạ cánh và bố trí thoả mãn 1 trong 2 điều kiện sau:

a) Khoảng cách bằng nhau giữa các dãy đèn lề đường cất hạ cánh;

b) Gồm hai nhóm đối xứng qua tim đường cất hạ cánh, trong đó các đèn trong từng nhóm được đặt cách đều nhau và khoảng trống giữa các nhóm không được lớn hơn 1/2 khoảng cách giữa các hàng đèn lề đường cất hạ cánh.

Trên đường cất hạ cánh tiếp cận chính xác CAT III, khoảng cách giữa những đèn cuối đường cất hạ cánh không được vượt quá 6m, trừ khoảng trống giữa hai đèn trong cùng, nếu có.

4. Các đèn cuối đường cất hạ cánh là những đèn sáng liên tục có màu đỏ theo một hướng đường cất hạ cánh. Cường độ và góc chiếu sáng phải phù hợp với điều kiện tầm nhìn và độ chiếu sáng xung quanh của đường cất hạ cánh.

5. Các đèn cuối đường cất hạ cánh tiếp cận chính xác phải thoả mãn những yêu cầu kỹ thuật ở Phụ lục 2 Hình A2-8.
