Tiêu chuẩn TCVN 7699-2-70:2013 Độ mài mòn của nhãn, chữ trên thiết bị, linh kiện điện do cọ xát của ngón tay

TIÊU CHUẨN QUỐC GIA

TCVN 7699-2-70:2013

IEC 60068-2-70:1995

THỬ NGHIỆM MÔI TRƯỜNG - PHẦN 2-70: CÁC THỬ NGHIỆM - THỬ NGHIỆM Xb: ĐỘ MÀI MÒN CỦA NHÃN VÀ CHỮ DO CỌ XÁT CỦA NGÓN TAY VÀ BÀN TAY

Environmental testing - Part 2-70: Tests - Test Xb: Abrasion of markings and letterings caused by rubbing of fingers and hands

Lời nói đầu

TCVN 7699-2-70:2013 hoàn toàn tương đương với IEC 60068-2-70:1995;

TCVN 7699-2-70:2013 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC/E3 Thiết bị điện tử dân dụng biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

THỬ NGHIỆM MÔI TRƯỜNG - PHẦN 2-70: CÁC THỬ NGHIỆM - THỬ NGHIỆM Xb: ĐỘ MÀI MÒN CỦA NHÃN VÀ CHỮ DO CỌ XÁT CỦA NGÓN TAY VÀ BÀN TAY

Environmental testing - Part 2-70: Tests - Test Xb: Abrasion of markings and letterings caused by rubbing of fingers and hands

1. Phạm vi áp dụng

Tiêu chuẩn này cung cấp phương pháp tiêu chuẩn để xác định khả năng chống mài mòn của nhãn và chữ trên bề mặt phẳng hoặc cong có thể xảy ra ví dụ như khi thao tác bằng tay các bộ khởi động và bàn phím. Phương pháp này cũng thích hợp để thử nghiệm khả năng chống nhiễm bẩn do chất lỏng có thể xảy ra trong sử dụng bình thường.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết cho việc áp dụng tiêu chuẩn. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất (kể cả các sửa đổi).

TCVN 7699-1:2007 (IEC 60068-1:1988), Thử nghiệm môi trường - Phần 1: Quy định chung và hướng dẫn.

3. Mô tả chung

Bề mặt cần thử nghiệm phải chịu ứng suất nhiều lần do chuyển động cọ xát của pít-tông thử nghiệm. Đỉnh của pít-tông thử nghiệm do tính đàn hồi của nó bị biến dạng theo cách sao cho ép sát với bề mặt được thử nghiệm. Vật liệu, độ cứng và hình dạng của pít-tông, phần chuyển động và góc tác động được lựa chọn sao cho mô phỏng được áp lực và ma sát được thực hiện bởi ngón tay người hoặc được mô phỏng bằng quả bóng hình cầu.

Để đạt được điều kiện ma sát tái lập một miếng vải được đặt giữa pít-tông và bề mặt được thử nghiệm (hoặc như một vỏ bọc của pít-tông hoặc như bức màn, treo giữa pít-tông và bề mặt). Tùy thuộc vào quy định kỹ thuật liên quan miếng vải này có thể là khô (thử nghiệm khô) hoặc thấm đẫm chất lỏng thử nghiệm quy định nếu thử nghiệm được thiết kế để tính đến cả ảnh hưởng của sự ô nhiễm do chất lỏng có thể xảy ra trong sử dụng bình thường (thử nghiệm ướt).

4. Mô tả thiết bị thử nghiệm

4.1. Thiết bị thử nghiệm

Ví dụ về thiết bị thử nghiệm phù hợp được thể hiện trên Hình A.1 của Phụ lục A.

Thiết bị thử nghiệm di chuyển pít-tông cọ xát một góc 45° ± 5° thông qua thanh kết nối trên bề mặt thử nghiệm. Lực F (cho trong quy định kỹ thuật liên quan) tạo ra một biến dạng đàn hồi của pít-tông thử nghiệm kết hợp với di chuyển cọ xát s trên bề mặt thử nghiệm. Di chuyển cọ xát trên bề mặt phải từ 1 mm đến 4 mm.

Chu kỳ ép phải được lặp đi lặp lại nhiều lần theo quy định bởi quy định kỹ thuật liên quan.

Đối với mẫu thử nghiệm không cố định cứng (ví dụ bàn phím) quy định kỹ thuật liên quan phải đưa ra các yêu cầu bổ sung (ví dụ cố định).

Pít-tông thử nghiệm phải bằng vật liệu đàn hồi phải trơ với chất lỏng thử nghiệm và phải có độ cứng Shore-A là 47 ± 5 (ví dụ như cao su tổng hợp).

Kích thước của pít-tông thử nghiệm phải được chọn từ Bảng 1 theo hình dạng và kích thước của mẫu thử nghiệm và loại chữ.

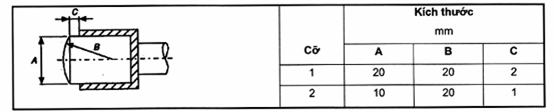

Bảng 1

Quy định kỹ thuật liên quan phải quy định kích thước của pít-tông thử nghiệm. Nếu cần thiết có thể chọn các kích thước khác của các pít-tông thử nghiệm phù hợp hơn với mẫu thử nghiệm. Khi đó chúng phải được quy định trong quy định kỹ thuật liên quan.

Bụi mài mòn sinh ra trong quá trình thử nghiệm không được ảnh hưởng đến kết quả thử nghiệm. Vì vậy nó phải liên tục được lấy đi khỏi vùng giữa pít-tông thử nghiệm và mẫu thử nghiệm.

CHÚ THÍCH: Sự tích tụ của bụi mài mòn có thể tránh được bằng cách lắp đặt bề mặt thử nghiệm theo chiều dọc (bụi sẽ rơi xuống) hoặc thổi nó đi bằng phương tiện khí nén không có dầu và chất ô nhiễm nào khác ở nhiệt độ phòng.

4.2. Vải thử nghiệm

Giữa các mẫu thử nghiệm và pít-tông thử nghiệm phải có miếng vải dễ dàng thay thế cũng có thể là vỏ bọc cho pít-tông thử nghiệm.

Quy định kỹ thuật * của vải thử nghiệm phải là:

Vật liệu: bông

Sợi dọc: 175 sợi/dm ± 10 sợi/dm

Sợi ngang: 135 sợi/dm ± 8 sợi/dm

Trọng lượng theo diện tích: ³ 195g/m²

Đối với “thử nghiệm khô”, sau tối đa là 10 000 chu kỳ vải phải được thay đổi hoặc dịch chuyển đi để đem đến phần chưa sử dụng của nó tiếp xúc với mẫu thử nghiệm để tránh bị mòn.

Đối với “thử nghiệm ướt”, (xem 4.3) việc thấm đẫm nước cho vải phải được lặp lại cứ sau 10 chu kỳ. Một cách khác nó có thể di chuyển để miếng vải sạch được đưa vào giữa pít-tông thử nghiệm và mẫu thử nghiệm cứ sau 10 chu kỳ. Việc thấm đẫm nước có thể đạt được bằng cách nhúng vải vào chất lỏng thử nghiệm hoặc định kỳ nhỏ giọt chất lỏng thử nghiệm trên vải. Lúc bắt đầu một thử nghiệm mới và sau nhiều nhất 10 000 chu kỳ vải phải được thay mới để tránh kết thành một lớp cứng và bị mòn.

4.3. Chất lỏng thử nghiệm

Khi “thử nghiệm ướt” được quy định trong quy định kỹ thuật liên quan, các chất lỏng thử nghiệm phải được qui định.

Chất lỏng này có thể là:

- hơi ẩm nhân tạo;

- dầu bôi trơn;

- dầu thủy lực;

- chất lỏng liên quan khác

Nếu nhiều hơn một chất lỏng thử nghiệm được qui định, các mẫu khác nhau phải được sử dụng cho từng chất lỏng nếu không có quy định nào khác.

5. Mức khắc nghiệt

Mức khắc nghiệt được đưa ra bởi lực mà pít-tông thử nghiệm tác động lên mẫu và bởi số chu kỳ. Mức khắc nghiệt phải được lựa chọn từ các giá trị sau đây. Các giá trị được chọn phải được qui định trong quy định kỹ thuật liên quan.

Lực: 1 N ± 0,2 N; 5 N ± 1 N; 10 N ± 2 N; 50 N ± 10 N; 100 N ± 20 N.

Số chu kỳ: 10¹; 10²; 10³; 10⁴; 10⁵; 10⁶; 10⁷.

6. Ổn định trước

Bề mặt thử nghiệm phải trong điều kiện như được giao sau quá trình sản xuất bình thường. Quy định kỹ thuật liên quan có thể mô tả sự ổn định trước (ví dụ như lão hóa, bụi, làm sạch).

7. Phép do ban đầu

Mẫu thử nghiệm phải được kiểm tra bằng mắt, kiểm tra về kích thước và kiểm tra chức năng theo quy định kỹ thuật liên quan.

8. Thử nghiệm

Nếu không có quy định nào khác trong quy định kỹ thuật liên quan, thử nghiệm phải là “thử nghiệm khô” thực hiện ở điều kiện khí quyển tiêu chuẩn theo TCVN 7699-1 (IEC 60068-1).

Mẫu thử nghiệm phải chịu các ứng suất trong thiết bị thử nghiệm (xem Điều 4.1) với mức khắc nghiệt đã qui định.

Pít-tông thử nghiệm phải được di chuyển với tốc độ 60 mm/s về phía bề mặt thử nghiệm. Nó được ép thẳng vào bề mặt với lực cho trước đối với mức khắc nghiệt được chọn. Điều kiện thử nghiệm phải được lựa chọn sao cho việc “ép pít-tông lên bề mặt” và “kéo pít-tông” có thời gian xấp xỉ bằng nhau. Thời gian đặt lực không ít hơn 0,2 s. Tần số chu kỳ phải là (2 ± 0,5) nhịp/giây. Quy định kỹ thuật liên quan có thể được quy định ở các tần số khác.

CHÚ THÍCH: Với các tần số cao hơn có thể nhiệt độ của mẫu thử nghiệm tăng lên không được chấp nhận.

9. Phép đo trung gian

Quy định kỹ thuật liên quan có thể yêu cầu phép đo trung gian.

10. Phục hồi

Quy định kỹ thuật liên quan có thể yêu cầu phục hồi.

11. Phép đo kết thúc

Mẫu thử nghiệm phải được kiểm tra bằng mắt, và nếu không được quy định trong quy định kỹ thuật liên quan thì kiểm tra kích thước và chức năng. Quy định kỹ thuật liên quan phải quy định các tiêu chí để chấp nhận hoặc loại bỏ mẫu thử nghiệm.

12. Thông tin cần nêu trong quy định kỹ thuật liên quan

Khi thử nghiệm của tiêu chuẩn này được đưa vào quy định kỹ thuật liên quan, phải đưa vào nội dụng cụ thể dưới đây, tùy theo yêu cầu áp dụng, đặc biệt chú ý các hạng mục được đánh dấu hoa thị (*) vì đây là các thông tin luôn được yêu cầu:

Phụ lục A

(tham khảo)

Thiết bị thử nghiệm dùng cho thử nghiệm Xb

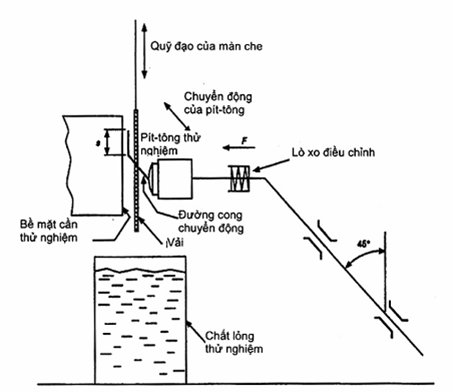

Hình A.1 - Thiết bị thử nghiệm (4.1)
