TÓM TẮT VĂN BẢN

Quy chuẩn về thiết bị đầu cuối mạng thông tin di động 5G lai ghép

Ngày 31/12/2021, Bộ Thông tin và Truyền thông ra Thông tư 28/2021/TT-BTTTT về việc ban hành "Quy chuẩn kỹ thuật quốc gia về thiết bị đầu cuối mạng thông tin di động 5G lai ghép - Phần truy nhập vô tuyến".

Theo đó, các yêu cầu về kỹ thuật đối với máy phát bao gồm: công suất đầu ra cực đại; công suất đầu ra cực tiểu và phát xạ phổ đầu ra. Đối với máy thu, các yêu cầu kỹ thuật gồm: độ nhạy tham chiếu; độ chọn lọc kênh lân cận; đặc tính chặn; đáp ứng giả; đặc tính xuyên điều chế; và phát xạ giả.

Về phương pháp đo kiểm, các bài đo phải được thực hiện trong đầy đủ các điều kiện môi trường khác nhau (trong giới hạn công bố về môi trường hoạt động của thiết bị) để xác định sự tuân thủ các yêu cầu kỹ thuật. Độ chính xác phép đo của môi trường đo kiểm được xác định ETSI TS 38.508-1, mục 4.1.

Điều kiện môi trường đo kiểm đáp ứng các yêu cầu sau: Áp suất ±5 kPa; nhiệt độ: ±2 °C; độ ẩm: ±5 %. Các giá trị này được áp dụng trừ khi điều kiện môi trường được áp dụng theo cách khác và tham số kỹ thuật cho việc kiểm soát điều kiện đo kiểm được xác định rõ đối với các tham số không xác định.

Thông tư có hiệu lực từ ngày 01/7/2022.

Xem chi tiết Thông tư 28/2021/TT-BTTTT tại đây

tải Thông tư 28/2021/TT-BTTTT

Tải văn bản tiếng Việt (.doc) Thông tư 28/2021/TT-BTTTT DOC (Bản Word)
Quý khách vui lòng Đăng nhập tài khoản để tải file.

Nếu chưa có tài khoản, vui lòng Đăng ký tại đây!

Tải văn bản tiếng Việt (.pdf) Thông tư 28/2021/TT-BTTTT PDF (Bản có dấu đỏ)
Quý khách vui lòng Đăng nhập tài khoản để tải file.

Nếu chưa có tài khoản, vui lòng Đăng ký tại đây!

LuatVietnam.vn độc quyền cung cấp bản dịch chính thống Công báo tiếng Anh của Thông Tấn Xã Việt Nam.
Tình trạng hiệu lực: Đã biết
Ghi chú
Ghi chú: Thêm ghi chú cá nhân cho văn bản bạn đang xem.
Tiếp
Hiệu lực: Đã biết
Tình trạng: Đã biết

BỘ THÔNG TIN VÀ
TRUYỀN THÔNG
_______________

Số: 28/2021/TT-BTTTT

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
_______________

Hà Nội, ngày 31 tháng 12 năm 2021





THÔNG TƯ

BAN HÀNH “QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ THIẾT BỊ ĐẦU CUỐI MẠNG THÔNG TIN DI ĐỘNG 5G LAI GHÉP - PHẦN TRUY NHẬP VÔ TUYẾN”



Căn cứ Luật Tiêu chuẩn và Quy chuẩn kỹ thuật ngày 29 tháng 6 năm 2006;

Căn cứ Luật Viễn thông ngày 23 tháng 11 năm 2009;

Căn cứ Luật Tần số vô tuyến điện ngày 23 tháng 11 năm 2009;

Căn cứ Nghị định số 127/2007/NĐ-CP ngày 01 tháng 8 năm 2007 của Chính phủ quy định chi tiết và hướng dẫn thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật;

Căn cứ Nghị định số 78/2018/NĐ-CP ngày 16 tháng 5 năm 2018 của Chính phủ sửa đổi, bổ sung một số điều của Nghị định số 127/2007/NĐ-CP ngày 01 tháng 8 năm 2007 của Chính phủ quy định chi tiết thi hành một số điều Luật tiêu chuẩn và quy chuẩn kỹ thuật;

Căn cứ Nghị định số 17/2017/NĐ-CP ngày 17 tháng 02 năm 2017 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Thông tin và Truyền thông;

Theo đề nghị của Vụ trưởng Vụ Khoa học và Công nghệ,

Bộ trưởng Bộ Thông tin và Truyền thông ban hành Thông tư quy định Quy chuẩn kỹ thuật quốc gia về thiết bị đầu cuối mạng thông tin di động 5G lai ghép - Phần truy nhập vô tuyến.

Điều 1. Ban hành kèm theo Thông tư này Quy chuẩn kỹ thuật quốc gia về thiết bị đầu cuối mạng thông tin di động 5G lai ghép - Phần truy nhập vô tuyến (QCVN 129:2021/BTTTT).

Điều 2. Thông tư này có hiệu lực thi hành kể từ ngày 01 tháng 07 năm 2022.

Điều 3. Chánh Văn phòng, Vụ trưởng Vụ Khoa học và Công nghệ, Thủ trưởng các cơ quan, đơn vị thuộc Bộ Thông tin và Truyền thông, Giám đốc Sở Thông tin và Truyền thông các tỉnh, thành phố trực thuộc Trung ương và các tổ chức, cá nhân có liên quan chịu trách nhiệm thi hành Thông tư này./.



Nơi nhận:
- Thủ tướng Chính phủ, các Phó Thủ tướng Chính phủ (để b/c);
- Các Bộ, cơ quan ngang Bộ, cơ quan thuộc Chính phủ;
- UBND các tỉnh, thành phố trực thuộc TW;
- Văn phòng TW Đảng và các Ban của Đảng;
- Văn phòng Quốc hội;
- Văn phòng Chủ tịch nước;
- Tòa án Nhân dân tối cao;
- Viện Kiểm sát Nhân dân tối cao;
- Sở TTTT các tỉnh, thành phố trực thuộc TW;
- Cục Kiểm tra văn bản QPPL (Bộ Tư pháp);
- Công báo, Cổng Thông tin điện tử Chính phủ;
- Bộ TTTT: Bộ trưởng và các Thứ trưởng, các cơ quan, đơn vị thuộc Bộ, Cổng thông tin điện tử của Bộ;
- Lưu: VT, KHCN (250).

BỘ TRƯỞNG




Nguyễn Mạnh Hùng



QCVN 129:2021/BTTTT

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ THIẾT BỊ ĐẦU CUỐI MẠNG THÔNG TIN DI ĐỘNG 5G LAI GHÉP - PHẦN TRUY NHẬP VÔ TUYẾN

National technical regulation on Non-Standalone 5G User Equipment - Radio Access



MỤC LỤC



1. QUY ĐỊNH CHUNG

1.1. Phạm vi điều chỉnh

1.2. Đối tượng áp dụng

1.3. Tài liệu viện dẫn

1.4. Giải thích từ ngữ

1.5. Ký hiệu

1.6. Chữ viết tắt

2. QUY ĐỊNH KỸ THUẬT

2.1. Yêu cầu đối với máy phát

2.1.1. Công suất đầu ra cực đại

2.1.2. Công suất đầu ra cực tiểu

2.1.3. Phát xạ phổ đầu ra

2.2. Yêu cầu đối với máy thu

2.2.1. Độ nhạy tham chiếu

2.2.2. Độ chọn lọc kênh lân cận

2.2.3. Đặc tính chặn

2.2.4. Đáp ứng giả

2.2.5. Đặc tính xuyên điều chế

2.2.6. Phát xạ giả

3. PHƯƠNG PHÁP ĐO

3.1. Điều kiện môi trường

3.2. Giải thích kết quả đo

3.3. Phương pháp đo đối với máy phát

3.3.1. Công suất đầu ra cực đại

3.3.2. Công suất đầu ra cực tiểu

3.3.3. Phát xạ phổ đầu ra

3.4. Phương pháp đo đối với máy thu

3.4.1. Độ nhạy tham chiếu

3.4.2. Độ chọn lọc kênh lân cận

3.4.3. Đặc tính chặn

3.4.4. Đáp ứng giả

3.4.5. Đặc tính xuyên điều chế

3.4.6. Phát xạ giả

4. QUY ĐỊNH VỀ QUẢN LÝ

5. TRÁCH NHIỆM CỦA TỔ CHỨC, CÁ NHÂN

6. TỔ CHỨC THỰC HIỆN

Phụ lục A (Quy định) Mã HS của thiết bị đầu cuối mạng thông tin di động mặt đất 5G lai ghép

Thư mục tài liệu tham khảo

Lời nói đầu

QCVN 129:2021/BTTTT do Cục Viễn thông biên soạn, Vụ Khoa học và Công nghệ trình duyệt, Bộ Khoa học và Công nghệ thẩm định, Bộ Thông tin và Truyền thông ban hành kèm theo Thông tư số …../TT-BTTTT ngày .... tháng .... năm 2021.



QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ THIẾT BỊ ĐẦU CUỐI MẠNG THÔNG TIN DI ĐỘNG 5G LAI GHÉP - PHẦN TRUY NHẬP VÔ TUYẾN

National technical regulation
on Non-Standalone 5G User Equipment - Radio Access

1. QUY ĐỊNH CHUNG

1.1. Phạm vi điều chỉnh

Quy chuẩn này quy định các yêu cầu kỹ thuật phần truy nhập vô tuyến đối với các thiết bị đầu cuối thông tin di động 5G lai ghép hoạt động trên toàn bộ hoặc một trong các bộ kết hợp băng tần quy định tại Bảng 1 và tuân thủ quy định về quản lý, sử dụng tần số vô tuyến điện tại Việt Nam.

Bảng 1 - Băng tần hoạt động

Bộ băng tần kết hợp

Băng tần E-UTRA/ 5G

Băng tần hướng lên UL

Băng tần hướng xuống DL

BS thu / UE phát

BS phát / UE thu

FUL,low   –  FUL,high (MHz)

FDL,low   –  FDL,high (MHz)

DC_1_n40

1

1 920 - 1 980

2 110 - 2 170

n40

2 300 - 2 400

2 300 - 2 400

DC_1_n41

1

1 920 - 1 980

2 110 - 2 170

n41

2 496 - 2 690

2 496 - 2 690

DC_1_n77

1

1 920 - 1 980

2 110 - 2 170

n77

3 300 - 4 200

3 300 - 4 200

DC_1_n78

1

1 920 - 1 980

2 110 - 2 170

n78

3 300 - 3 800

3 300 - 3 800

DC_3_n40

3

1 710 - 1 785

1 805 - 1 880

n40

2 300 - 2 400

2 300 - 2 400

DC_3_n41

3

1 710 - 1 785

1 805 - 1 880

n41

2 496 - 2 690

2 496 - 2 690

DC_3_n77

3

1 710 - 1 785

1 805 - 1 880

n77

3 300 - 4 200

3 300 - 4 200

DC_3_n78

3

1 710 - 1 785

1 805 - 1 880

n78

3 300 - 3 800

3 300 - 3 800

DC_5_n40

5

824 - 849

869 - 894

n40

2 300 - 2 400

2 300 - 2 400

DC_5_n78

5

824 - 849

869 - 894

n78

3 300 - 3 800

3 300 - 3 800

DC_8_n40

8

880 - 915

925 - 960

n40

2 300 - 2 400

2 300 - 2 400

DC_8_n41

8

880 - 915

925 - 960

n41

2 496 - 2 690

2 496 - 2 690

DC_8_n77

8

880 - 915

925 - 960

n77

3 300 - 4 200

3 300 - 4 200

DC_8_n78

8

880 - 915

925 - 960

n78

3 300 - 3 800

3 300 - 3 800

DC_28_n40

28

703 - 733

758 - 788

n40

2 300 - 2 400

2 300 - 2 400

DC_28_n41

28

703 - 733

758 - 788

n41

2 496 - 2 690

2 496 - 2 690

DC_28_n77

28

703 - 733

758 - 788

n77

3 300 - 4 200

3 300 - 4 200

DC_28_n78

28

703 - 733

758 - 788

n78

3 300 - 3 800

3 300 - 3 800

Các thiết bị điện thoại di động mạng thông tin di động 5G lai ghép phải đảm bảo hoạt động trên toàn bộ các bộ băng tần kết hợp tại Bảng 1.

CHÚ THÍCH: Các bộ băng tần kết hợp liên quan đến băng tần n77, n78 phải sẵn sàng và chỉ được kích hoạt, sử dụng sau khi băng tần này được quy hoạch tại Việt Nam.

Quy chuẩn này áp dụng đối với sản phẩm, hàng hóa là thiết bị đầu cuối mạng thông tin di động 5G lai ghép có mã số HS quy định tại Phụ lục A.

1.2. Đối tượng áp dụng

Quy chuẩn này áp dụng đối với các tổ chức, cá nhân Việt Nam và nước ngoài có hoạt động sản xuất, kinh doanh các thiết bị thuộc phạm vi điều chỉnh của quy chuẩn này trên lãnh thổ Việt Nam

1.3. Tài liệu viện dẫn

3GPP TS 38.508-1: "5G; User Equipment (UE) conformance specification; Part 1: Common test environment";

3GPP TS 38.133: "NR; Requirements for support of radio resource management";

3GPP TS 38.321: "NR; Medium Access Control (MAC) protocol specification".

1.4. Giải thích từ ngữ

1.4.1. Băng thông kênh UE

Băng thông kênh UE hỗ trợ sóng mang đơn tần số vô tuyến 5G ở đường lên hoặc đường xuống của UE. Từ phía trạm gốc, các băng thông kênh UE khác nhau có thể được hỗ trợ trong cùng phổ tần cho phát/thu từ các UE kết nối tới trạm gốc. Việc truyền tải đa sóng mang trên cùng một UE hay trên các UE khác nhau có thể được hỗ trợ trong cùng một băng thông kênh trạm gốc.

Từ phía đầu cuối, UE được cấu hình với 1 hoặc nhiều sóng mang/sóng mang thành phần phần, mỗi sóng mang này là băng thông kênh của UE đó, và UE không cần biết băng thông kênh BS hay việc ấn định băng thông cho UE như thế nào.

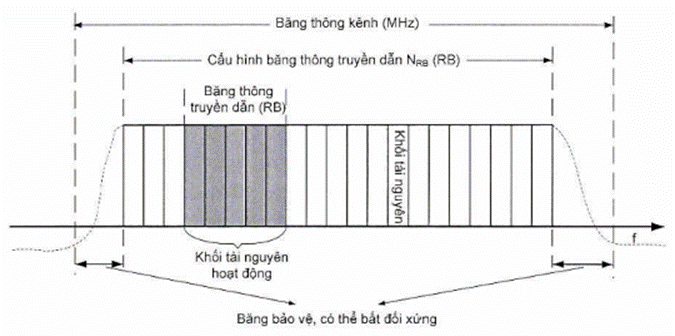

Cấu trúc băng thông kênh, cấu hình băng thông truyền dẫn và bảo vệ như trong Hình 1.

Hình 1 - Băng thông kênh và cấu hình băng thông truyền dẫn đối với một sóng mang

Cấu hình băng thông truyền dẫn tối đa NRB đối với mỗi băng thông kênh UE và khoảng cách giữa các sóng mang con (SCS) được quy định tại Bảng 2.

Bảng 2 - Cấu hình băng thông truyền dẫn tối đa NRB



SCS

(kHz)

5  MHz

10 MHz

15   MHz

20 MHz

25 MHz

30 MHz

40   MHz

50   MHz

60   MHz

80   MHz

90   MHz

100

MHz

NRB

NRB

NRB

NRB

NRB

NRB

NRB

NRB

NRB

NRB

NRB

NRB

15

25

52

79

106

133

160

216

270

N/A

N/A

N/A

N/A

30

11

24

38

51

65

78

106

133

162

217

245

273

60

N/A

11

18

24

31

38

51

65

79

107

121

135



Cấu hình băng bảo vệ tối thiểu đối với mỗi băng thông kênh UE và SCS được quy định tại Bảng 3.

Bảng 3 - Cấu hình băng bảo vệ tối thiểu đối với mỗi băng thông kênh UE và SCS (kHz)



SCS

(kHz)

5 MHz

10 MHz

15 MHz

20 MHz

25  MHz

30  MHz

40 MHz

50  MHz

60  MHz

80  MHz

90  MHz

100 MHz

15

242,5

312,5

382,5

452,5

522,5

592,5

552,5

692,5

N/A

N/A

N/A

N/A

30

505

665

645

805

785

945

905

1045

825

925

885

845

60

N/A

1010

990

1330

1310

1290

1610

1570

1530

1450

1410

1370

CHÚ THÍCH: Băng bảo vệ tối thiểu được tính là: (BWChannel x 1000 (kHz) - NRB x SCS x 12)/2 - SCS/2. Trong đó NRB được quy định trong Bảng 2.

1.4.2. Ấn định kênh (Channel arrangement)

1.4.2.1. Khoảng cách kênh (Channel spacing)

Khoảng cách kênh danh định giữa 2 sóng mang 5G lân cận được định nghĩa như sau:

- Trường hợp băng tần hoạt động 5G với kênh raster 100 kHz (Channel Raster)

o Khoảng cách kênh danh định = (BWChannel(1) + BWChannel(2))/2

- Trường hợp băng tần hoạt động 5G với kênh raster 15 kHz (Channel Raster)

o Khoảng cách kênh danh định = (BWChannel(1) + BWChannel(2))/2+{-5 kHz, 0 kHz, 5 kHz) khi ΔFRaster = 15 kHz

o Khoảng cách kênh danh định = (BWChannel(1)  + BWChannel(2))/2+{-10 kHz, 0 kHz, 10 kHz } khi ΔFRaster = 30 kHz

Trong đó: BWChannel(1) và BWChannel(2) là băng thông kênh của các sóng mang.

1.4.2.2. Phân tách tần số phát - thu

Khoảng cách mặc định từ kênh TX (tần số trung tâm sóng mang) và kênh RX (tần số trung tâm sóng mang) trong băng tần hoạt động tuân thủ theo Bảng 4.

Bảng 4 - Phân tách tần số Thu – Phát



Băng tần hoạt động E-UTRA

Phân tách tần số trung tâm sóng mang Tx - Rx

1

190 MHz

3

95 MHz

5

45 MHz

8

45 MHz

28

50 MHz

CHÚ THÍCH: Phân tách tần số trung tâm sóng mang TX – RX mặc định

1.4.3. Biên của kênh (channel edge)

Tần số thấp nhất và cao nhất của sóng mang, cách nhau bởi băng thông kênh.

1.4.4. Sóng mang liền kề (contiguous carriers)

Tập hợp của hai hay nhiều sóng mang được cấu hình trong một khối phổ tần mà không có yêu cầu RF dựa trên sự cùng tồn tại cho các hoạt động không phối hợp trong cùng khối phổ.

1.4.5. Công suất đầu ra cực đại (maximum output power)

Mức công suất trung bình của mỗi sóng mang của UE đo tại đầu nối ăng ten trong điều kiện tham chiếu xác định.

1.4.6. Công suất trung bình (mean power)

Khi áp dụng cho truyền sóng E-UTRA, công suất trung bình là công suất đo được trong băng thông hệ thống hoạt động của sóng mang.

CHÚ THÍCH: Thời gian đo được giả định là ít nhất một khung phụ (1 ms), trừ khi có quy định khác.

1.4.7. Tham số báo hiệu mạng (network signalled value)

Được gửi từ các BS đến UE để chỉ ra thêm các yêu cầu phát xạ không mong muốn tới UE.

1.4.8. Băng thông chiếm dụng (occupied bandwidth)

Là độ rộng của băng tần số mà công suất trung bình được phát xạ tại các tần số thấp hơn cận dưới và cao hơn cận trên của băng tần đó bằng số phần trăm cho trước β/2 của tổng công suất trung bình của phát xạ đó.

1.4.9. Băng tần hoạt động (operating band)

Dải tần số được định nghĩa với một tập các yêu cầu kỹ thuật mà E-UTRA hoạt động.

CHÚ THÍCH: Băng tần cho E-UTRA được chỉ định bằng chữ số Ả Rập, các băng tần hoạt động tương ứng cho UTRA được chỉ định bằng chữ số La Mã.

1.4.10. Bộ băng tần kết hợp (aggregation band set)

Một bộ gồm một hay nhiều băng tần hoạt động với nhiều sóng mang được kết hợp với một bộ yêu cầu kỹ thuật cụ thể.

1.4.11. Công suất đầu ra (output power)

Công suất trung bình của một sóng mang của UE phát tới tải có điện trở bằng trở kháng danh định của máy phát.

1.4.12. Băng thông tham chiếu (reference bandwidth)

Băng thông ở đó mức phát xạ được xác định.

1.4.13. Khối tài nguyên (resource block)

Tài nguyên vật lý bao gồm một số ký hiệu trong miền thời gian và 12 sóng mang con liên tiếp trong miền tần số.

1.4.14. Khối con (sub-block)

Khối phân bổ liền kề của dải tần truyền và nhận bởi cùng một UE, trong đó có thể có nhiều thể hiện của khối con trong một băng thông vô tuyến.

1.4.15. Băng thông truyền dẫn (transmission bandwidth)

Băng thông truyền dẫn tức thời từ UE hoặc BS, được đo bằng đơn vị khối tài nguyên.

1.4.16. Cấu hình băng thông truyền dẫn (transmission bandwidth configuration)

Băng thông truyền dẫn cao nhất cho phép đối với đường lên hoặc đường xuống trong một băng thông kênh nhất định, được đo bằng đơn vị khối tài nguyên.

1.4.17. Phân tập phát (transmit diversity)

Phân tập phát dựa trên kỹ thuật mã hóa khối không gian - tần số cùng với phân tập thời gian dịch - tần số khi nhiều ăng ten phát được sử dụng.

1.5. Ký hiệu

ΔfOOB

Δ Tần số phát xạ ngoài băng

ΔRIB,4R

Giá trị điều chỉnh độ nhậy thu cho 4 cổng ăng ten

BWChannel

Băng thông kênh

BWChannel,block

Băng thông khối con, thể hiện qua MHz

BWGB

Giá trị lớn nhất (BWGB,Channel(k))

BWGB,Channel(k)

Băng thông bảo vệ tối thiểu (Bảng 69) của sóng mang k

BWInterferer

Băng thông của nhiễu

FC

Tần số tham chiếu RF trên kênh Raster

FC,low

FC của sóng mang thấp nhất, thể hiện qua MHz

FC,high

FC của sóng mang cao nhất, thể hiện qua MHz

FDL_low

Tần số thấp nhất của băng tần hoạt động đường xuống

FDL_high

Tần số cao nhất của băng tần hoạt động đường xuống

FUL_low

Tần số thấp nhất của băng tần hoạt động đường lên

FUL_high

Tần số cao nhất của băng tần hoạt động đường lên

Fedge,block,low

Biên dưới của khối con

Fedge,block,high

Biên trên của khối con

Fedge_low

Biên dưới của băng thông kênh kết hợp

Fedge_high

Biên trên của băng thông kênh kết hợp

FInterferer (offset)

Độ lệch tần của nhiễu (giữa tần số trung tâm của nhiễu và tần số sóng mang của sóng mang đo được)

FInterferer

Tần số của nhiễu

FIoffset

Độ lệch tần của nhiễu (giữa tần số trung tâm của nhiễu và biên gần nhất của sóng mang đo được)

Foffset

Độ lệch tần từ FC_high tới biên cao hoặc  FC_low tới biên thấp

Foffset,high

Độ lệch tần từ FC,high tới biên trên băng thông UE RF, hoặc từ FC,block, high tới biên trên khối con

Foffset,low

Độ lệch tần từ FC,low tới biên dưới băng thông UE RF, hoặc từ FC,block, low tới biên dưới khối con

FOOB

Biên giữa phát xạ ngoài băng 5G và miền phát xạ giả

LCRB

Băng thông truyền dẫn thể hiện chiều dài của phân bổ khối tài nguyên liên tục

NRACLR

Tỉ số công suất dò kênh lân cận 5G

NRB

Cấu hình băng thông truyền dẫn

NRB_agg

Cấu hình băng thông truyền dẫn kết hợp, số lượng RB kết hợp trong toàn bộ băng thông kênh kết hợp được phân bổ

NRB,c

Cấu hình băng thông truyền dẫn của sóng mang c

NRB,largest BW

Cấu hình băng thông truyền dẫn lớn nhất của các sóng mang thành phần trong băng thông tổ hợp

NRB,low

Cấu hình băng thông truyền dẫn của sóng mang thành phần cấp phát thấp nhất được cấp phát

NRB,high

Cấu hình băng thông truyền dẫn của sóng mang thành phần cấp phát cao nhất được cấp phát

PCMAX

Cấu hình công suất đầu ra UE cực đại

PCMAX, c

Cấu hình công suất đầu ra UE cực đại đối với cell phục vụ c

PCMAX, f, c

Cấu hình công suất đầu ra UE cực đại đối với sóng mang f của cell phục vụ c trong mỗi khe thời gian

PInterferer

Công suất điều chế trung bình của nhiễu

Plargest BW

Công suất cấu hình băng thông truyền dẫn lớn nhất của các sóng mang thành phần trong băng thông tổ hợp

PPowerClass

Giá trị danh định công suất UE lớn nhất không tính lượng dung sai

PUMAX

Công suất đầu ra UE cực đại cấu hình đo được

RBstart

Chỉ số RB thấp nhất của các khối tài nguyên phát

SCSc

SCS của sóng mang thành phần c

SCSlargest BW

SCS cấu hình băng thông truyền dẫn lớn nhất của các sóng mang thành phần trong băng thông tổ hợp

SCSlow

SCS của sóng mang thành phần thấp nhất được cấp phát

SCShigh

SCS của sóng mang thành phần cao nhất được cấp phát

UTRAACLR

Tỷ số công suất rò kênh lân cận UTRA

1.6. Chữ viết tắt

ACLR

Tỉ số công suất rò kênh lân cận

Adjacent Channel Leakage Ratio

ACS

Độ chọn lọc kênh lân cận

Adjacent Channel Selectivity

BS

Trạm gốc

Base Station

BW

Băng thông

Bandwidth

BWP

Phần băng thông

Bandwidth Part

CA

Kết hợp sóng mang

Carrier Aggregation

CC

Các sóng mang thành phần

Component Carriers

CW

Sóng liên tục

Continuous Wave

DC

Kết nối kép

Dual Connectivity

DFT-s-OFDM

OFDM trải phổ bằng DFT

Discrete Fourier Transform-spread-OFDM

E-UTRA

Truy nhập vô tuyến mặt đất UMTS tiên tiến

Evolved UTRA

EN-DC

Kết nối kép E-UTRA/5G

E-UTRA/NR Dual Connectivity Frequency Range

FR

Dải tần số

Frequency Range

ITU-R

Lĩnh vực Thông tin vô tuyến của ITU

Radiocommunication Sector of the International Telecommunication Union

MBW

Băng thông đo

Measurement bandwidth

MSD

Sự suy giảm độ nhạy tối đa

Maximum Sensitivity Degradation

NR

Mạng vô tuyến 5G

New Radio

NS x

Giá trị báo hiệu mạng x

Network Signalling x

OCNG

Tạo nhiễu kênh OFDMA

OFDMA Channel Noise Generator

PDCCH

Kênh điều khiển đường xuống vật lý

Physical Downlink Control Channel

QAM

Điều chế biên độ cầu phương

Quadrature Amplitude Modulation

RE

Thành phần tài nguyên vô tuyến

Resource Element

REFSENS

Nhạy thu tham chiếu

Reference Sensitivity

RF

Tần số vô tuyến

Radio Frequency

Rx

Máy thu

Receiver

SC

Sóng mang đơn

Single Carrier

SCS

Khoảng cách sóng mang con

Subcarrier spacing

SDL

Băng tần phụ đường xuống

Supplementary Downlink

SEM

Mặt nạ phát xạ phổ

Spectrum Emission Mask

SNR

Tỷ số tín hiệu trên nhiễu

Signal-to-Noise Ratio

SUL

Băng tần phụ đường lên

Supplementary uplink

Tx

Máy phát

Transmitter

UE

Thiết bị đầu cuối

User Equipment

2. QUY ĐỊNH KỸ THUẬT

2.1. Yêu cầu đối với máy phát

2.1.1. Công suất đầu ra cực đại

Đối với kết hợp sóng mang liên băng giữa E-UTRA và 5G, các loại công suất của UE sau đây xác định công suất ra cực đại đối với băng thông truyền dẫn bất kỳ thuộc băng thông kênh kết hợp. Công suất đầu ra cực đại là tổng công suất đầu ra cực đại tại mỗi điểm kết nối ăng ten của UE. Thời gian đo ít nhất phải là 1 khung con (1 ms). Công suất đầu ra cực đại của UE phải được đo tại các sóng mang thành phần tại các băng tần khác nhau. Nếu mỗi băng tần có các ăng ten khác nhau thì công suất đầu ra cực đại là tổng công suất đầu ra cực đại tại mỗi điểm kết nối ăng ten của UE.

Công suất ra cực đại của UE không được vượt các giá trị tại Bảng 5.

Bảng 5 - Công suất đầu ra cực đại của UE đối với kết hợp sóng mang EN-DC

Cấu hình EN-DC

Loại 2 (dBm)

Dung sai (dB)

Loại 3 (dBm)

Dung sai (dB)

DC_1A_n40A





23

+2/-3

DC_1A_n41A





23

+2/-3

ĐC_1A_n77A





23

+2/-3

DC_1A_n78A





23

+2/-3

DC_3A_n40A





23

+2/-31

DC_3A_n41A

DC_3C_n41A

262

+2/-3

23

+2/-3

DC_3A_n77A





23

+2/-3

DC_3A_n78A

262

+2/-3

23

+2/-3

DC_5A_n40A





23

+2/-3

DC_5A_n78A





23

+2/-3

DC_8A_n40A





23

+2/-3

DC_8A_n41A





23

+2/-3

DC_8A_n77A





23

+2/-3

DC_8A_n78A





23

+2/-3

DC_28A_n40A





23

+2/-3

DC_28A_n41A





23

+2/-3

DC_28A_n77A





23

+2/-3

DC_28A_n78A





23

+2/-3

CHÚ THÍCH 1: Đối với các băng thông truyền dẫn bị giới hạn trong khoảng FUL_low và FUL_low + 4 MHz hoặc FUL_high và FUL_low - 4 MHz, yêu cầu công suất đầu ra cực đại được nới lỏng bằng cách giảm giới hạn dung sai phía dưới là 1,5 dB

CHÚ THÍCH 2: Với UE hỗ trợ công suất loại 3 trong mạng E-UTRA và hỗ trợ cả công suất loại 2 và 3 trong mạng NR thì loại công suất hỗ trợ trong mỗi mạng được xác định  lai ghép bởi UE.

2.1.2. Công suất đầu ra cực tiểu

a) Đối với sóng mang 5G

Công suất đầu ra cực tiểu là công suất đầu ra tối thiểu điều khiển được của một UE là công suất trong băng thông kênh của tất cả các cấu hình băng thông phát (các khối tài nguyên) khi được thiết lập phát công suất tối thiểu.

Công suất đầu ra tối thiểu được định nghĩa là công suất trung bình tại ít nhất một khung con 1 ms và không được vượt quá giá trị trong Bảng 6.

Bảng 6 - Công suất đầu ra cực tiểu

Băng thông kênh (MHz)

Công suất ra tối thiểu (dBm)

Băng thông đo kiểm (MHz)

5

-40

4,515

10

-40

9,375

15

-40

14,235

20

-40

19,095

25

-39

23,955

30

-38,2

28,815

40

-37

38,895

50

-36

48,615

70

-34,6

68,07

60

-35,2

58,35

80

-34

78,15

90

-33,5

88,23

100

-33

98,31

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.4, QCVN 117.2020/BTTTT. Đối với băng 28, áp dụng tương tự.

2.1.3. Phát xạ phổ đầu ra

2.1.3.1. Băng thông chiếm dụng

Băng thông chiếm dụng là băng thông bao hàm 99% tổng công suất trung bình của phổ phát xạ trên kênh được gán.

a) Đối với sóng mang 5G

Băng thông chiếm dụng đối với tất cả các cấu hình băng thông truyền tải (các khối tài nguyên) phải nhỏ hơn băng thông kênh trong Bảng 7

Bảng 7 - Băng thông chiếm dụng của sóng mang 5G



Băng thông kênh sóng mang 5G (MHz)

5

10

15

20

25

30

40

50

60

80

90

100

Băng thông kênh (MHz)

5

10

15

20

25

30

40

50

60

80

90

100

b) Đối với sóng mang E-UTRA

Băng thông chiếm dụng đối với tất cả cấu hình băng thông truyền tải (các khối tài nguyên) phải nhỏ hơn băng thông kênh trong Bảng 8

Bảng 8 - Băng thông chiếm dụng của sóng mang E-UTRA



Băng thông kênh sóng mang E-UTRA (MHz)

5

10

15

20

Băng thông kênh (MHz)

5

10

15

20

2.1.3.2. Phát xạ ngoài băng

Phát xạ ngoài băng gồm các phát xạ không mong muốn nằm ngay ngoài băng thông kênh được gán do quá trình điều chế và đặc tính phi tuyến của máy phát nhưng không bao gồm phát xạ giả.

Giới hạn phát xạ ngoài băng này được quy định theo mặt nạ phổ phát xạ và tỉ số công suất rò kênh lân cận.

2.1.3.2.1. Mặt nạ phát xạ phổ

a) Đối với sóng mang 5G

Mặt nạ phát xạ phổ của UE áp dụng đối với các tần số (∆fOOB) bắt đầu từ ± biên băng thông kênh 5G được cấp phát.

Đối với độ lệch tần số lớn hơn ∆fOOB , các phát xạ giả phải tuân thủ theo quy định tại mục 2.3.3.

Công suất phát xạ của UE không được vượt quá giá trị quy định tại Bảng 9.

Bảng 9 - Mặt nạ phát xạ phổ 5G

Giới hạn phát xạ phổ (dBm) / Băng thông kênh (MHz)

∆fOOB

5

10

15

20

25

30

40

50

60

70

80

90

100

Băng thông đo kiểm

± 0-1

-13

-13

-13

-13

-13

-13

-13













1 % băng thông kênh

± 0-1















-24

-24

-24

-24

-24

-24

30 kHz

± 1-5

-10

-10

-10

-10

-10

-10

-10

-10

-10

-10

-10

-10

-10

1 MHz

± 5-6

-13

-13

-13

-13

-13

-13

-13

-13

-13

-13



-13





-13

-13

± 6-10

-25

± 10-15



-25

± 15-20





-25

± 20-25







-25

± 25-30









-25

± 30-35











-25

± 35-40













± 40-45













-25

± 45-50















± 50-55















-25

± 55-60

















± 60-65

















-25

± 65-70



















± 70-75



















-25

± 75-80























± 80-85





















-25

± 85-90























± 90-95





















-25



± 95-100

























± 100-105























-25

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.2, QCVN 117:2020/BTTTT. Đối với băng 28, áp dụng tương tự.

2.1.3.2.2. Tỷ số công suất rò kênh lân cận

Tỉ số công suất rò kênh lân cận (ACLR) là tỉ số giữa công suất trung bình đã lọc có tâm trên tần số kênh được cấp phát và công suất trung bình đã lọc có tâm trên tần số kênh lân cận.

a) Đối với sóng mang 5G

Tỉ số công suất rò kênh lân cận 5G (5GACLR) là tỷ số giữa công suất trung bình đã lọc có tâm trên tần số kênh 5G được cấp phát và công suất trung bình đã lọc có tâm trên tần số kênh 5G lân cận.

Công suất kênh 5G được cấp phát và công suất kênh 5G lân cận được đo với bộ lọc chữ nhật có băng thông đo quy định tại Bảng 10

Bảng 10 - Băng thông đo kiểm 5GACLR

Băng thông kênh 5G (MHz) / Băng thông đo kiểm 5G ACLR (MHz)



5

10

15

20

25

30

40

50

60

80

90

100

Băng thông đo kiểm      5GACLR

4,515

9,375

14,235

19,095

23,955

28,815

38,895

48,615

58,35

78,15

88,23

98,31

Nếu công suất kênh lân cận đo được lớn hơn -50 dBm thì 5GACLR phải lớn hơn giá trị tại Bảng 11.

Bảng 11 - Yêu cầu 5GACLR



Công suất loại 2 (dB)

Công suất loại 3 (dB)

5GACLR

31

30

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.10, QCVN 117:2020/BTTTT. Đối với băng 28, áp dụng tương tự.

2.1.3.3. Phát xạ giả máy phát

Phát xạ giả của máy phát là các phát xạ được tạo ra bởi các hiệu ứng không mong muốn của máy phát như: các phát xạ hài, phát xạ ký sinh, các thành phần xuyên điều chế và các thành phần đổi tần nhưng không bao gồm các phát xạ ngoài băng.

Các giới hạn phát xạ giả được quy định tại các điều khoản yêu cầu chung phù hợp với khuyến nghị ITU-R SM.329-12 và yêu cầu băng tần hoạt động NR của UE đồng kết hợp.

Để nâng cao độ chính xác thử nghiệm, độ nhạy và hiệu quả của phép đo, băng thông phân giải có thể nhỏ hơn băng thông đo. Khi băng thông phân giải nhỏ hơn băng thông đo, kết quả đo phải được lấy tích phân trên băng thông đo để thu được băng thông tạp âm tương đương của băng thông đo.

2.1.3.3.1. Các yêu cầu chung đối với phát xạ giả

a) Đối với sóng mang 5G

Trừ khi có quy định khác, các giới hạn phát xạ giả áp dụng đối với các dải tần số lớn hơn FOOB (MHz) trong Bảng 12 tính từ biên của băng thông kênh.

Bảng 12 - Ranh giới giữa ngoài băng 5G và miền phát xạ giả

Băng thông kênh

Biên OOB FOOB (MHz)

BWChannel

BWChannel + 5

Các giới hạn phát xạ giả trong Bảng 13 áp dụng đối với tất cả các cấu hình băng tần của máy phát (NRB) và tất cả các băng thông kênh.

Bảng 13 - Yêu cầu đối với phát xạ giả

Dải tần số

Mức cực đại

Băng thông đo

Chú thích

9 kHz ≤ f < 150 kHz

-36 dBm

1 kHz



150 kHz ≤ f < 30 MHz

-36 dBm

10 kHz



30 MHz ≤ f < 1000 MHz

-36 dBm

100 kHz



1 GHz ≤ f < 12,75 GHz

-30 dBm

1 MHz

4

-25 dBm

1 MHz

3

12,75 GHz ≤ f < hài bậc 5th  tại biên tần trên của băng tần hoạt động UL (GHz)

-30 dBm

1 MHz

1

12,75 GHz < f < 26 GHz

-30 dBm

1 MHz

2

CHÚ THÍCH 1: Áp dụng với các tần số thuộc dải tần từ biên trên của băng UL lớn hơn 2,69 GHz

CHÚ THÍCH 2: Áp dụng với các tần số thuộc dải tần từ biên trên của băng UL lớn hơn 5,2 GHz

CHÚ THÍCH 3: Áp dụng với băng n41, các cấu hình CA băng n41, và các cấu hình cho phép kết nối kép EN-DC mà bao gồm băng n41 được quy định tại mục 5.2B của TS 38.101-3 khi mạng báo hiệu là NS_04.

CHÚ THÍCH 4: Không áp dụng với băng 41, các cấu hình CA có băng 41 và các cấu hình cho phép kết nối kép EN-DC mà bao gồm băng n41 được quy định tại mục 5.2B của TS 38.101-3 khi mạng báo hiệu là NS_04

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.3, QCVN 117:2020/BTTTT. Đối với băng 28, áp dụng tương tự

2.1.3.3.2. Phát xạ giả đối với UE đồng kết hợp

Yêu cầu này áp dụng đối với các băng 5G để cùng tồn tại với các băng bảo vệ.

Bảng 14 - Các yêu cầu về phát xạ giả đối với UE đồng kết hợp

Cấu hình EN-DC

Phát xạ giả đối với UE kết hợp

Băng bảo vệ

Dải tần số (MHz)

Mức cực đại (dBm)

MBW (MHz)

Chú thích

DC_1_n40

E-UTRA Băng 1, 5, 8

FDL_low

-

FDL_high

-50

-50

1

1



E-UTRA băng 3

FDL_low

-

FDL_high

-50

1

5

Dải tần số

1880

-

1895

-40

1

5, 17

Dải tần số

1895

-

1915

-15,5

5

5, 7, 17

Dải tần số

1915

-

1920

+1,6

5

5, 7, 17

DC_1_n41

E-UTRA băng 3, 5, 8,

FDL_low

-

FDL_high

-50

1



5G băng n77, n78

FDL_low

-

FDL_high

-50

1

2

Dải tần số

1880

-

1895

-40

1

5, 8

Dải tần số

1895

-

1915

-15,5

5

5, 7, 8

Dải tần số

1915

-

1920

+1,6

5

5, 7, 8, 20

DC_1_n77

E-UTRA băng 1, 3, 5, 8, 28

FDL_low

-

FDL_high

-50

1



Dải tần số

1880

-

1895

-40

1

5, 8

Dải tần số

1895

-

1915

-15,5

5

5, 7, 8

Dải tần số

1915

-

1920

+1,6

5

5, 7, 8

DC_1_n78

E-UTRA băng 1, 3, 5, 8, 28

FDL_low

-

FDL_high

-50

1



Dải tần số

1880

-

1895

-40

1

5, 8

Dải tần số

1895

-

1915

-15,5

5

5, 7, 8

Dải tần số

1915

-

1920

+1,6

5

5, 7, 8

DC_3_n40

E-UTRA Băng 1, 5, 8

FDL_low

-

FDL_high

-50

1



E-UTRA băng 3

FDL_low

-

FDL_high

-50

1

5

DC_3_n41

E-UTRA Băng 1, 5, 8

FDL_low

-

FDL_high

-50

1



5G Băng n77, n78

FDL_low

-

FDL_high

-50

1

2

Dải tần số

FDL_low

-

FDL_high

-41

0,3

3

DC_3_n77

E-UTRA băng 1, 3, 5, 8, 28

FDL_low

-

FDL_high

-50

1



Dải tần số

1884,5

-

1917,5

-41

0,3

3

DC_3_n78

E-UTRA băng 1, 3, 5, 8, 28

FDL_low

-

FDL_high

-50

1



Dải tần số

1884,5

-

1917,5

-41

0,3

3

DC_5_n40

E-UTRA băng 1,3, 5, 8, 28

FDL_low

-

FDL_high

-50

1



DC_5_n78

E-UTRA băng 1,3, 5, 8, 28

FDL_low

-

FDL_high

-50

1



DC_8_n40

E-UTRA băng 1

FDL_low

-

FDL_high

-50

1



E-UTRA băng 3

FDL_low

-

FDL_high

-50

1

2

E-UTRA băng 8

FDL_low

-

FDL_high

-50

1

5

DC_8_n41

E-UTRA băng 1

FDL_low

-

FDL_high

-50

1



E-UTRA băng 3

FDL_low

-

FDL_high

-50

1

2

E-UTRA băng 8

FDL_low

-

FDL_high

-50

1

5

DC_8_n77

E-UTRA băng 1

FDL_low

-

FDL_high

-50

1



E-UTRA băng 3

FDL_low

-

FDL_high

-50

1

2

E-UTRA băng 8

FDL_low

-

FDL_high

-50

1

5

Dải tần số

860

-

890

-40

1

5, 12

Dải tần số

1884,5

-

1917,5

-41

0,3

3, 12

DC_8_n78

E-UTRA băng 1

FDL_low

-

FDL_high

-50

1



E-UTRA băng 3

FDL_low

-

FDL_high

-50

1

2

E-UTRA băng 8

FDL_low

-

FDL_high

-50

1

5

Dải tần số

860

-

890

-40

1

5, 12

Dải tần số

1884,5

-

1917,5

-41

0,3

3, 12

DC_28_n40

E-UTRA băng 3, 5, 8

FDL_low

-

FDL_high

-50

1



5G băng n77, n78

FDL_low

-

FDL_high

-50

1

2

DC_28_n41

E-UTRA băng 1

FDL_low

-

FDL_high

-50

1

9, 11

E-UTRA băng 3, 5, 8

FDL_low

-

FDL_high

-50

1



Dải tần số

470

-

694

-42

8

5, 17

Dải tần số

470

-

710

-26,2

6

14

Dải tần số

662

-

694

-26,2

6

5

Dải tần số

758

-

773

-32

1

5

Dải tần số

773

-

803

-50

1



Dải tần số

1884,5

-

1915,7

-41

0,3

3, 9

DC_28_n77

E-UTRA băng 3, 5, 8

FDL_low

-

FDL_high

-50

1



E-UTRA băng 1

FDL_low

-

FDL_high

-50

1

9, 11

Dải tần số

758

-

773

-32

1



Dải tần số

773

-

803

-50

1



Dải tần số

1884,5

-

1915,7

-41

0,3

3, 9

DC_28_n78

E-UTRA băng 3, 5, 8

FDL_low

-

FDL_high

-50

1



E-UTRA băng 1

FDL_low

-

FDL_high

-50

1

9,11

Dải tần số

758

-

773

-32

1



Dải tần số

773

-

803

-50

1



Dải tần số

1884,5

-

1915,7

-41

0,3

3, 9

CHÚ THÍCH 2: Ngoại lệ, các phép đo phù hợp với các yêu cầu tại Bảng 13 áp dụng cho mỗi sóng mang 5G cấp phát, được sử dụng trong phép đo phát xạ giả hài bậc 2, 3, 4 hay bậc 5. Do sự mở rộng (spreading) của phát xạ hài, dải tần số 1 MHz đầu tiên phải được loại trừ tại cả hai phía của phát xạ hài. Khoảng cách loại trừ tổng cộng nằm tại tâm của phát xạ hài (2 MHz + N x LCRB x 180 kHz), với N là 2, 3, 4, 5 tương ứng với hài bậc 2, 3, 4, 5. Ngoại lệ được phép nếu băng thông đo MBW chồng lấn toàn bộ hoặc một phần lên khoảng cách loại trừ tổng cộng.

CHÚ THÍCH 3: Khoảng cách sóng mang con (SCS) được giả định là 15 kHz khi băng thông kênh nhỏ hơn hoặc bằng 50 MHz.  Đối với trường hợp băng thông kênh lớn hơn 50 MHz, khoảng cách sóng mang con nhỏ hơn 15 kHz. Băng thông truyền dẫn xác định theo khối tài nguyên (RB), không bị giới hạn tới 15 kHz SCS và sẽ điều chỉnh tương ứng với SCS

CHÚ THÍCH 5: Đối với chế độ không đồng bộ TDD, để đáp ứng các yêu cầu này các giới hạn sẽ được áp dụng đối với cả băng tần hoạt động và băng bảo vệ.

CHÚ THÍCH 7: Đối với những băng lân cận này, giá trị ngưỡng phát xạ bao gồm các nhiễu có hại tác động đến sự hoạt động của UE trong băng tần hoạt động bảo vệ.

CHÚ THÍCH 8: Áp dụng khi hoạt động cùng với hệ thống PHS trong băng 1884,5 - 1915,7 MHz.

CHÚ THÍCH 9: Áp dụng khi sóng mang E-UTRA được sử dụng trong dải tần 718 MHz - 748 MHz và băng thông kênh là 5 MHz hoặc 10 MHz.

CHÚ THÍCH 11: Trường hợp ngoại lệ, thực hiện đo kiểm với yêu cầu áp dụng là -36 dBm/MHz cho phép đối với mỗi sóng mang E-UTRA được đo kiểm phụ thuộc vào phát xạ giả của hài bậc 3. Cho phép ngoại lệ nếu có ít nhất một khối tài nguyên độc lập trong băng thông truyền dẫn đối với hài bậc 3 tổng cộng hoặc riêng lẻ chồng lấn với băng thông đo kiểm.

CHÚ THÍCH 12: Yêu cầu này chỉ áp dụng đối với các trường hợp sau:

a) với các sóng mang sử dụng băng thông kênh 5 MHz và tần số trung tâm (Fc) trong dải tần 902,5 MHz ≤ Fc < 907,5 MHz với băng thông phát hướng lên ≤ 20 RB;

b) với các sóng mang sử dụng băng thông kênh 5 MHz và tần số trung tâm (Fc) trong dải tần 907,5 MHz ≤ Fc < 912.5 MHz và không giới hạn băng thông hướng lên;

c) Với các sóng mang sử dụng băng thông kênh 10 MHz và tần số trung tâm (Fc) = 910 MHz với một bảng thông phát hướng lên ≤ 32 RB với RBStart > 3.

CHÚ THÍCH 14: Yêu cầu này áp dụng cho sóng mang E-UTRA có băng thông kênh là 5 MHz và 10 MHz sử dụng dải tần 718 MHz - 728 MHz. Đối với các sóng mang sử dụng băng thông kênh 10 MHz, áp dụng đối với băng thông phát hướng lên ≤ 30 RB với RBStart > 1 và RBStart < 48.

CHÚ THÍCH 17: Yêu cầu này áp dụng đối với trường hợp sóng mang E-UTRA băng thông 10 MHz trong dải tần 703 MHz - 733 MHz, nêu không thi yêu cầu -25 dBm áp dụng với băng thông đo kiểm là 8 MHz

CHÚ THÍCH 19: Áp dụng khi sóng mang 5G được cấp phát nằm trong dải 718 MHz và 748 MHz, và khi băng thông kênh sử dụng là 5 hoặc 10 MHz.

2.2. Yêu cầu đối với máy thu

2.2.1. Độ nhạy tham chiếu

Mức công suất độ nhạy tham chiếu là công suất trung bình tối thiểu áp dụng cho mỗi cổng ăng ten UE mà khi đó thông lượng sẽ bằng hoặc lớn hơn các yêu cầu của kênh đo tham chiếu.

Thông lượng phải ≥ 95% thông lượng tối đa của các kênh đo kiểm chuẩn được quy định tại mục A.2.2.2, A.2.3.2, A3.2 và A.3.3, tài liệu ETSI TS 138 101-1 (với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1) với các tham số xác định trong Bảng 15.

Bảng 15 – Suy giảm độ nhạy tham chiếu (MSD) loại trừ theo hài đường lên đối với EN-DC

Băng tần E-UTRA hoặc 5G/ Băng thông kênh cúa băng tần đường xuống bị ảnh hưởng/ MSD

Băng tần đường lên

Băng tần đường xuống

5 MHz

(dB)

10 MHz

(dB)

15 MHz

(dB)

20 MHz

(dB)

25 MHz

(dB)

30 MHz

(dB)

40 MHz

(dB)

50 MHz

(dB)

60 MHz

(dB)

80 MHz

(dB)

90 MHz

(dB)

100 MHz

(dB)

1, 3

n77



23,9

22,1

20,9





17,9

16,8

16,0

14,8

14,3

13,8

n77



1,1

0,8

0,3

















3

n78



23,9

22,1

20,9





17,9

16,8

16,0

14,8

14,3

13,8

n78



1,1

0,8

0,3

















5

n78



10,5

8,9

7,8





5,4

4,2

3,5

2,3

2,1

1,4

8

n41

N/A

13

11,3

10,1





7,0

6,1

5,5

4,3

3,9

3,5

8

n77

n78



10,8

9,1

8





5,1

4,2

3,5

2,3

2,1

1,4

28

n77

n78



10,4

8,9

7,8





4,7

3,7

3

1,7

1,2

0,7

CHÚ THÍCH 1: Sử dụng 4 cổng ăng ten Rx cho băng tần hoạt động này, trừ trường hợp UE trên phương tiện giao thông 2 RX.

CHÚ THÍCH 2: Máy phát thiết lập giá trị tới PUMAX như quy định trong 6.2.4 của TS 138 101 -1.

CHÚ THÍCH 3: Yêu cầu được điều chỉnh -0.5 dB khi băng thông kênh 5G cấp phát nằm trong dải 1 475,9-1 510,9 MHz.

CHÚ THÍCH 4: Yêu cầu được điều chỉnh -0.5 dB khi băng thông kênh UE cấp phát nằm trong dải 3 300 - 3 800 MHz

Yêu cầu độ nhạy tham chiếu trong Bảng 15 phải đảm bảo đối với băng thông truyền dẫn hướng lên nhỏ hơn hoặc bằng giá trị quy định tại Bảng 16

Bảng 4 - Cấu hình hướng lên đối với suy giảm độ nhạy tham chiếu loại trừ theo hài đường lên đối với EN-DC

Băng tần E-UTRA hoặc 5G/ Băng thông kênh của băng tần đường xuống bị ảnh hưởng / Phân bố RB đường lên của băng xâm lấn

Băng tần đường lên

Băng tần đường xuống

SCS của băng tần đường lên (kHz)

5 MHz (LCRB)

10 MHz (LCRB)

15 MHz (LCRB)

20 MHz (LCRB)

25 MHz (LCRB)

30 MHz (LCRB)

40 MHz (LCRB)

50 MHz (LCRB)

60 MHz (LCRB)

80 MHz (LCRB)

90 MHz (LCRB)

100 MHz (LCRB)

1

n77

15



25

36

50





100

100

100

100

100

100

3

n77, n78

15



25

36

50





50

50

50

50

50

50

5

n78

15

8

16

25

25





25

25

25

25

25

25

8

n41

15



16

25

25





25

25

25

25

25

25

8

n77, n78

15



16

25

25





25

25

25

25

25

25

28

n77, n78

15



10

15

20





25

25

25

25

25

25

CHÚ THÍCH 1: Các khối tài nguyên UL được phân bổ phải tối ưu dải tần hoạt động hướng xuống nhưng phải trong cấu hình băng thông tuyền dẫn của băng thông kênh Bảng 2.

2.2.2. Độ chọn lọc kênh lân cận

a) Đối với sóng mang 5G

Độ chọn lọc kênh lân cận của máy thu là tham số đánh giá khả năng nhận tín hiệu 5G tại kênh tần số được cấp phát của nó khi có sự hiện diện của tín hiệu kênh lân cận tại tần số lệch cho trước so với tần số trung tâm của kênh được cấp phát. ACS là tỉ số giữa mức suy hao của bộ lọc máy thu trên tần số kênh được cấp phát với mức suy hao của bộ lọc máy thu trên (các) kênh lân cận.

UE phải tuân thủ đầy đủ các yêu cầu tối thiểu tại Bảng 17 và Bảng 18 tại các băng 5G tương ứng. Các yêu cầu này áp dụng cho tất cả các giá trị của nhiễu kênh liền kề lên đến -25 dBm và bất kỳ khoảng cách kênh đối với băng thông kênh của tín hiệu mong muốn.

Trường hợp không đo được trực tiếp ACS, thì thực hiện đo thay thế các tham số ở dải trên và dưới tại Bảng 19 và Bảng 20 cho tham số tại Bảng 17, và Bảng 21 và Bảng 22 cho tham số tại Bảng 18.

Đối với các tham số đo kiểm này, thông lượng phải ≥ 95% thông lượng tối đa của các kênh đo kiểm tham chiếu theo xác định tại mục A.2.2, A.2.3, A.3.2, và A.3.3, tài liệu ETSI TS 138 101-1 (với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1).

Bảng 17 - ACS băng 5G với FDL_high < 2 700 MHz và FUL_high < 2 700 MHz



Tham số Rx

Đơn vị

Băng thông kênh (MHz)

5

10

15

20

25

30

40

50

60

80

90

100

ACS

dB

33

33

30

27

26

25,5

24

23

22,5

21

20,5

20



Bảng 18 - ACS băng 5G với FDL_low ≥ 3 300 MHz và FUL_low ≥ 3 300 MHz



Tham số Rx

Đơn vị

Băng thông kênh (MHz)

5

10

15

20

25

30

40

50

60

80

90

100

ACS

dB

33

33

33

33

33

33

33

33

33

33

33

33



Bảng 19 - Tham số đo băng 5G với FDL_high < 2 700 MHz and FUL_high < 2 700 MHz, trường hợp 1



Tham số RX

Đơn vị

Băng thông kênh (MHz)

5

10

15

20

25

Công suất tại các cấu hình băng thông truyền tải

dBm

REFSENS + 14 dB

PInterferer

dBm

REFSENS + 45,5 dB

REFSENS + 45,5 dB

REFSENS + 42,5 dB

REFSENS + 39,5 dB

REFSENS + 38,5 dB

BWinterferer

MHz

5

5

5

5

5

FInterferer (offset)

MHz

5 / -5

7,5 / -7,5

10 / -10

12,5 / -12,5

15 / -15

Tham số RX

Đơn vị

Băng thông kênh (MHz)

30

40

50

60

80

Công suất tại các cấu hình băng thông truyền tải

dBm

REFSENS + 14 dB

PInterferer

dBm

REFSENS + 38 dB

REFSENS + 36,5 dB

REFSENS + 35,5 dB

REFSENS + 35 dB

REFSENS + 33,5 dB

BWinterferer

MHz

5

5

5

5

5

FInterferer (offset)

MHz

17,5 / -17,5

22,5 / -22,5

27,5 / -27,5

32,5 / -32,5

42,5 / -42,5

Tham số RX

Đơn vị

Băng thông kênh (MHz)

90

100







Công suất tại các cấu hình băng thông truyền tải

dBm

REFSENS + 14 dB







PInterferer

dBm

REFSENS + 33 dB

REFSENS + 32,5 dB







BWinterferer

MHz

5

5







FInterferer (offset)

MHz

47,5 / -47,5

52,5 / -52,5







CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L,f,c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L,f,c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 2: Giá trị tuyệt đối độ lệch tần của nhiễu FInterferer (offset) sẽ phải điều chỉnh thêm

( éFinterferer / SCS ù + 5.0 SCS  ) MHz với SCS là khoảng cách sóng mang con của tín hiệu mong muốn MHz. Nhiễu là tín hiệu 5G với SCS 15kHz.

CHÚ THÍCH 3: Nhiễu bao gồm nhiễu RMC được quy định tại phụ lục A.3.2.2 và A.3.3.2 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1.



Bảng 20 - Tham số đo băng 5G với FDL_high < 2 700 MHz và FUL_high < 2 700 MHz, trường hợp 2



Tham số RX

Đơn vị

Băng thông kênh (MHz)

5

10

15

20

25

30

Công suất tại các cấu hình băng thông truyền tải

dBm

-56,5

-56,5

-53,5

-50,5

-49,5

-49

PInterferer

dBm

-25

BWinterferer

MHz

5

5

5

5

5

5

FInterferer (offset)

MHz

5 / -5

7,5 / -7,5

10 / -10

12,5 / -12,5

15 / -15

17,5 / -17,5

Tham số RX

Đơn vị

Băng thông kênh (MHz)

40

50

60

80

90

100

Công suất tại các cấu hình băng thông truyền tải

dBm

-47

-46,5

-46

-44,5

-44

-43,5

PInterferer

dBm

-25

BWinterferer

MHz

5

5

5

5

5

5

FInterferer (offset)

MHz

22,5 / -22,5

27,5 / -27,5

32,5 / -32,5

42,5 / -42,5

47,5 / -47,5

52,5 / -52,5

CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L, f, c -24 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L, f, c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 2: Giá trị tuyệt đối độ lệch tần của nhiễu FInterferer (offset) sẽ phải điều chỉnh thêm

( éFInterferer / SCS ù + 5.0 SCS  ) MHz với SCS là khoảng cách sóng mang con của tín hiệu mong muốn MHz. Nhiễu là tín hiệu 5G với SCS 15kHz.

CHÚ THÍCH 3: Nhiễu bao gồm nhiễu RMC được quy định tại phụ lục A.3.2.2 và A.3.3.2 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1.

Bảng 21 - Tham số đo băng 5G với FDL_low ≥ 3 300 MHz và FUL_low ≥ 3 300 MHz, trường hợp 1



Tham số RX

Đơn vị

Băng thông kênh (MHz)

10

15

20

25

30

40

Công suất tại các cấu hình băng thông truyền tải

dBm

REFSENS + 14 dB

Pinterferer

dBm

REFSENS + 45,5 dB

BWInterferer

MHz

10

15

20

25

30

40

FInterferer (offset)

MHz

10 / -10

15 / -15

20 / -20

25 / -25

30 / -30

40 / -40

Tham số RX

Đơn vị

Băng thông kênh (MHz)

50

60

70

80

90

100

Công suất tại các cấu hình băng thông truyền tải

dBm

REFSENS + 14 dB

PInterferer

dBm

REFSENS + 45,5 dB

BWinterferer

MHz

50

60

70

80

90

100

FInterferer (offset)

MHz

50 / -50

60 / -60

70 / -70

80 / -80

90 / -90

100 / -100

CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L, f, c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L, f, c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 2: Giá trị tuyệt đối độ lệch tần của nhiễu FInterferer (offset) sẽ phải điều chỉnh thêm

( éFInterferer / SCS ù + 5.0 SCS  ) MHz với SCS là khoảng cách sóng mang con của tín hiệu mong muốn MHz. Nhiễu là tín hiệu 5G với SCS 15kHz.

CHÚ THÍCH 3: Nhiễu bao gồm nhiễu RMC được quy định tại phụ lục A.3.2.2 và A.3.3.2 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1.

Bảng 22 - Tham số đo băng 5G với FDL_low ≥ 3 300 MHz và FUL_low ≥ 3300 MHz, trường hợp 2

Tham số RX

Đơn vị

Băng thông kênh (MHz)

10

15

20

25

30

40

Công suất tại các cấu hình băng thông truyền tải

dBm

-56,5

PInterferer

dBm

-25

BWInterferer

MHz

10

15

20

25

30

40



FInterferer (offset)

MHz

10 / -10

15 / -15

20 / -20

25 / -25

30 / -30

40 / -40



Tham số RX

Đơn vị

Băng thông kênh

50

60

70

80

90

100



Công suất tại các cấu hình băng thông truyền tải

dBm

-56,5

PInterferer

dBm

-25

BWInterferer

MHz

50

60

70

80

90

100



FInterferer (offset)

MHz

50 / -50

60 / -60

70 / -70

80 / -80

90 / -90

100 / -100



CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L, f, c -24 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L, f, c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 2: Giá trị tuyệt đối độ lệch tần của nhiễu FInterferer (offset) sẽ phải điều chỉnh thêm

( éFInterferer / SCS ù + 5.0 SCS  ) MHz với SCS là khoảng cách sóng mang con của tín hiệu mong muốn MHz. Nhiễu là tín hiệu 5G với SCS 15kHz.

CHÚ THÍCH 3: Nhiễu bao gồm nhiễu RMC được quy định tại phụ lục A.3.2.2 và A.3.3.2 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1.

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.5, QCVN 117:2020/BTTTT. Đối với băng 28, áp dụng tương tự

2.2.3. Đặc tính chặn

Đặc tính chặn là một tham số đánh giá khả năng của máy thu thu được tín hiệu mong muốn tại tần số kênh được cấp phát khi có sự hiện diện của nhiễu không mong muốn trên các tần số khác với các tần số đáp ứng giả này hoặc các tần số kênh lân cận, mà không có tín hiệu vào không mong muốn này gây ra sự suy giảm chỉ tiêu của máy thu vượt quá giới hạn quy định. Chỉ tiêu chặn áp dụng đối với tất cả các tần số ngoại trừ các tần số xảy ra đáp ứng giả.

2.2.3.1. Chặn trong băng

a) Đối với sóng mang 5G

Đối với băng tần FDL_high < 2 700 MHz và FUL_high < 2 700 MHz, chặn trong băng được xác định chặn tín hiệu nhiễu không mong muốn ở băng thu của UE hoặc nằm trên/dưới 15 MHz băng thu của UE.

Thông lượng của tín hiệu mong muốn phải ≥ 95% thông lượng tối đa của các kênh đo kiểm tham chiếu theo xác định tại A.2.2, A.2.3, A.3.2 và A.3.3, tài liệu ETSI TS 138 101-1 (với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1) của mỗi thành sóng mang thành phần với các tham số được quy định tại Bảng 23 và Bảng 24.

Bảng 23 - Tham số chặn trong băng đối với các băng tần 5G ứng với  FDL_high < 2 700 MHz và FUL_high < 2 700 MHz

Tham số RX

Đơn vị

Băng thông kênh (MHz)

5

10

15

20

25

30

Công suất tại các cấu hình băng thông truyền tải

dBm

REFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

6

6

7

9

10

11

BWInterferer

MHz

5

FIoffset, trường hợp 1

MHz

7,5

FIoffset, trường hợp 2

MHz

12,5

Tham số RX

Đơn vị

Băng thông kênh (MHz)

40

50

60

80

90

100

Công suất tại các cấu hình băng thông truyền tải

dBm

REFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

12

13

14

15

15,5

16

BWInterferer

MHz

5

FIoffset, trường hợp 1

MHz

7,5

FIoffset, trường hợp 2

MHz

12,5

CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L, f ,c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L, f, c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 2: Nhiễu bao gồm nhiễu RMC được quy định tại phụ lục A.3.2.2 và A.3.3.2 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1 và SCS 15 kHz.

Bảng 24 - Chặn trong băng đối với các băng tần 5G ứng với  FDL_high < 2 700 MHz và FUL_high < 2 700 MHz

Băng 5G

Tham số

Đơn vị

Trường hợp 1

Trường hợp 2

Trường hợp 3

PInterferer

dBm

-56

-44

-15

n40, n41

FInterferer (offset)

MHz

-BWChannel/2 - FIoffset, trường hợp 1 và BWChannel/2 + FIoffset, trường hợp 1

≤ - BWChannel /2 - FIoffset, trường hợp 2

và

≥ BWChannel /2 + FIoffset, trường hợp 2



FInterferer

MHz

Chú thích 2

FDL_low - 15

đến

FDL_high + 15



CHÚ THÍCH 1: Giá trị tuyệt đối độ lệch tần của nhiễu FInterferer (offset) sẽ phải điều chỉnh thêm éFinterferer / SCS ù + 5.0 SCS  ) MHz với SCS là khoảng cách sóng mang con của tín hiệu mong muốn MHz. Nhiễu là tín hiệu 5G với SCS 15 kHz.

CHÚ THÍCH 2: Đối với mỗi tần số sóng mang, yêu cầu áp dụng đối với 2 tần số sóng mang nhiễu như sau: a: -CBW/2 – FIoffset, trường hợp 1; b: CBW/2 + FIoffset, trường hợp 1.

Đối với băng tần FDL_low ≥ 3 300 MHz và FUL_low ≥ 3 300 MHz, chặn trong băng được xác định chặn tín hiệu nhiễu không mong muốn ở băng thu của UE hoặc dải tần số liền kề trên/dưới 3CBW băng thu của UE, trong đó CBW là băng thông của tín hiệu mong muốn.

Thông lượng của tín hiệu mong muốn phải ≥ 95% thông lượng tối đa của các kênh đo kiểm tham chiếu theo xác định tại A.2.2, A.2.3, A.3.2 và A.3.3, tài liệu ETSI TS 138 101-1(với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1) với mỗi các tham số quy định trong Bảng 25 và Bảng 26. Yêu cầu thông lượng tương ứng sẽ phải phù hợp với bất kỳ SCS ứng với băng thông kênh của tín hiệu mong muốn.

Bảng 25 - Tham số chặn trong băng đối với các băng tần 5G ứng với  FDL_low ≥ 3 300 MHz và FUL_low ≥ 3 300 MHz

Tham số RX

Đơn vị

Băng thông kênh (MHz)

10

15

20

25

30

40

Công suất tại các cấu hình băng thông truyền tải

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

6

BWinterferer

MHz

10

15

20

25

30

40

FIoffset, trường hợp 1

MHz

15

22,5

30

37,5

45

60

FIoffset, trường hợp 2

MHz

25

37,5

50

62,5

75

100

Tham số RX

Đơn vị

Băng thông kênh (MHz)

50

60

70

80

90

100

Công suất tại các cấu hình băng thông truyền tải

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

6

BWInterferer

MHz

50

60

70

80

90

100

FIoffset, trường hợp 1

MHz

75

90

105

120

135

150

FIoffset, trường hợp 2

MHz

125

150

175

200

225

250

CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L, f, c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L,f,c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 2: Nhiễu bao gồm nhiễu RMC được quy định tại phụ lục A.3.2.2 và A.3.3.2 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1 và SCS 15 kHz.

Bảng 26 - Chặn trong băng đối với các băng tần 5G ứng với FDL_low ≥ 3 300 MHz và FUL_low ≥ 3 300 MHz

Băng 5G

Thông số

Đơn vị

Trường hợp 1

Trường hợp 2

Pinterferer

dBm

-56

-44

n77, n78

FInterferer (offset)

MHz

-BWChannel/2 - FIoffset, trường hợp 1 và BWChannel/2 + FIoffset, trường hợp 1

≤ - BWChannel/2 - FIoffset, trường hợp 2 và

≥ BWChannel/2 + FIoffset, trường hợp 2

FInterferer



Chú thích 2

FDL_low - 3*BWChannel

Đến

FDL_high + 3*BWChannel

CHÚ THÍCH 1: Giá trị tuyệt đối độ lệch tần của nhiễu FInterferer (offset) sẽ phải điều chỉnh thêm

(éFInterferer / SCS ù + 5.0 SCS  ) MHz với SCS là khoảng cách sóng mang con của tín hiệu mong muốn MHz. Nhiễu là tín hiệu 5G với SCS 15 kHz.

CHÚ THÍCH 2: Đối với mỗi tần số sóng mang, yêu cấu áp dụng đối với 2 tần số sóng mang nhiễu như sau: a: -CBW/2 – FIoffset, trường hợp 1; b: CBW/2 + FIoffset, trường hợp 1.

CHÚ THÍCH 3: BWChannel biểu thị băng thông kênh của tín hiệu mong muốn.

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.6, QCVN 117:2020/BTTTT. Đối với băng 28, áp dụng tương tự

2.2.3.2. Chặn ngoài băng

a) Đối với sóng mang 5G

Đối với băng tần FDL_high < 2 700 MHz và FUL_high < 2 700 MHz, chặn ngoài băng được xác định chặn tín hiệu nhiễu không mong muốn CW ở nằm ngoài dải tần trên/dưới 15 MHz băng thu của UE.

Thông lượng của tín hiệu mong muốn phải ≥ 95% thông lượng tối đa của các kênh đo kiểm tham chiếu theo xác định tại A.2.2, A.2.3, A.3.2 và A.3.3, tài liệu ETSI TS 138 101-1(với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1) với mỗi các tham số quy định trong Bảng 27 và Bảng 28. Yêu cầu thông lượng tương ứng sẽ phải phù hợp với bất kỳ SCS ứng với băng thông kênh của tín hiệu mong muốn.

Bảng 27 - Tham số chặn ngoài băng đối với các băng tần 5G ứng với  FDL_high < 2 700 MHz and FUL_high < 2 700 MHz

Tham số RX

Đơn vị

Băng thông kênh (MHz)

5

10

15

20

25

30

Công suất tại các cấu hình băng thông truyền tải

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

6

6

7

9

10

11

Tham số RX

Đơn vị

Băng thông kênh (MHz)

40

50

60

80

90

100

Công suất tại các cấu hình băng thông truyền tải

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

12

13

14

15

15,5

16

CHÚ THÍCH: Máy phát được đặt ở mức PCMAX_L, f, c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L, f, c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

Bảng 28 - Chặn ngoài băng đối với các băng tần 5G ứng với  FDL_high < 2 700 MHz và FUL_high < 2 700 MHz

Băng 5G

Tham số RX

Đơn vị

Dải 1

Dải 2

Dải 3

n40, n41

PInterferer

dBm

-44

-30

-15

FInterferer (CW)

MHz

-60 < f - FDL_low < -15

hoặc

15 < f - FDL_high < 60

-85 < f - FDL_low ≤ -60

hoặc

60 ≤ f - FDL_high < 85



1 ≤ f ≤ FDL_low - 85

hoặc

FDL_high + 85 ≤ f ≤ 12 750



CHÚ THÍCH 1: Mức công suất của nhiễu (PInterferer) đối với dải 3 (Range 3) sẽ phải điều chỉnh tới -20 dBm đối với FInterferer > 6 000 MHz.

CHÚ THÍCH 2: Đối với UE hỗ trợ cả 2 băng 38 và 41, FDL_high và FDL_low của băng 41 được xác định là FDL_high và FDL_low của băng 38.

Đối với các tần số nhiễu trong các dải 1,2 và 3 tại Bảng 8 tới [max{24,6 .[n . NRB  / 6] } /min {[ n.NRB  /10],5}] áp dụng phép ngoại trừ đối với các tần số đáp ứng giả trong mỗi kênh tần số được cấp phát khi phép đo sử dụng kích thước bước min([BWChannel / 2],5) MHz với NRB là số lượng khối tài nguyên trong cấu hình băng thông truyền dẫn đường xuống, BWChannel là băng thông của kênh tần số (MHz) và n =1,2,3 tương ứng với SCS =15,30, 60 kHz. Đối với các ngoại trừ này áp dụng yêu cầu của mục 2.2.4.

Đối với băng tần FDL_low ≥ 3300 MHz và FUL_low ≥ 3 300 MHz, chặn ngoài băng được xác định chặn tín hiệu nhiễu không mong muốn CW ở nằm ngoài dải tần trên/dưới 3*BWchannel băng thu của UE, trong đó BWchannel là băng thông của tín hiệu mong muốn. Thông lượng của tín hiệu mong muốn phải ≥ 95% thông lượng tối đa của các kênh đo kiểm tham chiếu theo xác định tại A.2.2, A.2.3, A.3.2 và A.3.3, tài liệu ETSI TS 138 101-1(với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1) với mỗi các tham số quy định trong Bảng 29.

Bảng 29 - Tham số chặn ngoài băng đối với các băng tần 5G ứng với FDL_low ≥ 3 300 MHz và FUL_low ≥ 3 300 MHz



Tham số RX

Đơn vị

Băng thông kênh (MHz)

10

15

20

25

30

40

Công suất tại các cấu hình băng thông truyền tải

dBm

REFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

6

7

9

9

9

9

Tham số RX

Đơn vị

Băng thông kênh (MHz)

50

60

70

80

90

100

Công suất tại các cấu hình băng thông truyền tải

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

9

9

9

9

9

9

CHÚ THÍCH: Máy phát được đặt ở mức PCMAX_L, f, c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L, f, c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.



Bảng 9 - Chặn ngoài băng đối với các băng tần 5G ứng với FDL_low ≥ 3 300 MHz và FUL_low ≥ 3 300 MHz



Băng 5G

Tham số RX

Đơn vị

Dải 1

Dải 2

Dải 3

n77, n78

(Chú thích 3)

PInterferer

dBm

-44

-30

-15

FInterferer (CW)

MHz

-60 < f - FDL_low ≤ -3*BWChannel

hoặc

3*BWChannel ≤ f – DL_high < 60

-200 < f – FDL_low ≤ -MAX(60, 3*BWChannel)

hoặc

MAX(60,3*BWChannel) ≤ f – FDL_high < 200

1 ≤ f ≤ FDL_low – MAX(200,3*BWChannel)

hoặc

FDL_high + MAX(200,3*BWChannel) ≤ f ≤ 12 750

CHÚ THÍCH 1: Mức công suất của nhiễu (PInterferer) đối với dải 3 (Range 3) sẽ phải điều chỉnh tới -20 dBm đối với FInterferer > 6000 MHz.

CHÚ THÍCH 2: BWchannel biểu thị băng thông kênh của tín hiệu mong muốn

CHÚ THÍCH 3: Mức công suất của nhiễu (PInterferer) đối với dải 3 sẽ phải điều chỉnh tới -20 dBm đối với FInterferer >  2700 MHz và FInterferer < 4800 MHz. Đối với CBW > 15 MHz, không áp dụng đối với dải 1 và đối với dải 2 áp dụng độ lệch tần số 3 CBW tính từ biên của băng. Đối với CBW > 60 MHz, không áp dụng đối với dải 2 và đối với dải 3 áp dụng độ lệch tần số 3 CBW tính từ biên của băng.

CHÚ THÍCH 4: Mức công suất của nhiễu (PInterferer) đối với dải 3 sẽ phải điều chỉnh tới -20 dBm đối với FInterferer > 3650 MHz và FInterferer < 5 750 MHz. Đối với CBW ≥ 40 MHz, không áp dụng đối với dải 2 và đối với dải 3 áp dụng độ lệch tần số 3 CBW tính từ biên của băng.

Đối với các tần số nhiễu trong các dải 1,2 và 3 tại Bảng 8 tới [max{24,6 .[n . NRB  / 6] } /min {[ n.NRB  /10],5}] áp dụng phép ngoại trừ đối với các tần số đáp ứng giả trong mỗi kênh tần số được cấp phát khi phép đo sử dụng kích thước bước min([BWChannel / 2],5) MHz với NRB là số lượng khối tài nguyên trong cấu hình băng thông truyền dẫn đường xuống, BWChannel là băng thông của kênh tần số (MHz) và n =1,2,3 tương ứng với SCS =15,30, 60 kHz. Đối với các ngoại trừ này áp dụng yêu cầu của mục 2.2.4.

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.6, QCVN 117:2020/BTTTT. Đối với băng 28, áp dụng tương tự.

2.2.3.3. Chặn băng hẹp

a) Đối với sóng mang 5G

Yêu cầu này đánh giá khả năng của máy thu thu được tín hiệu 5G mong muốn tại tần số kênh được cấp phát khi có sự hiện diện của nhiễu CW băng hẹp không mong muốn tại một tần số khác với các tần số mà nhỏ hơn khoảng cách kênh danh định. Chặn băng hẹp tuân thủ quy định trong Bảng 31.

Bảng 31 - Chặn băng hẹp

Băng 5G

Thông số

Đơn vị

Băng thông kênh (MHz)

5

10

15

20

25

30

40

50

60

80

90

100

n40, n41

Pw

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

16

13

14

16

16

16

16

16

16

16

16

16

Puw (CW)

dBm

-55

Fuw (offset )

MHz

2,7075

5,2125

7,7025

10,2075

13,0275

15,6075

20,5575

25,7025

NA

NA

NA

NA

Fuw (offset SCS= 30 kHz)

MHz

NA

NA

NA

NA

NA

NA

NA

NA

30,855

40,935

45,915

50,865

CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L, f, c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L, f, c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 2: Kênh đo tham chiếu được quy định tại phụ lục A.3.2 và A.3.3 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 3: Mức công suất PREFSENS quy định tại bảng 7.3.2-1 và bảng 7.3.2-2 tương ứng với 2 và 4 cổng ăng ten, tài liệu ETSI TS 138 101-1.

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.6, QCVN 117:2020/BTTTT. Đối với băng 28, áp dụng tương tự.

2.2.4. Đáp ứng giả

Đáp ứng giả là tham số đánh giá khả năng máy thu thu tín hiệu mong muốn tại tần số kênh được cấp phát của nó mà không vượt quá độ suy giảm cho trước do sự hiện diện của một tín hiệu gây nhiễu CW không mong muốn tại bất cứ tần số nào khác, mà tại đó có tồn tại đáp ứng.

Thông lượng của tín hiệu mong muốn phải ≥ 95% thông lượng tối đa của các kênh đo kiểm tham chiếu theo xác định tại A.2.2, A.2.3, A.3.2 và A.3.3, tài liệu ETSI TS 138 101-1(với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1) với các tham số tương ứng quy định trong các bảng dưới đây.

Yêu cầu đáp ứng giả của máy thu áp dụng đối với mức hồi đáp thấp nhất của cấu hình EN-DC (hai băng tần) với những điều kiện sau:

- Một sóng mang E-UTRA đường lên với công suất đầu ra nhỏ hơn PCMAX_L là 4 dB và và sóng mang 5G đường xuống được đo kiểm có công suất đầu ra nhỏ hơn PCMAX_L,f,c là 29 dB.

- Một sóng mang 5G đường lên với công suất đầu ra nhỏ hơn PCMAX_L,f,c 4 dB trên băng tần 5G với cả sóng mang E-UTRA và 5G đường xuống được đo kiểm với công suất đầu ra E-UTRA nhỏ hơn PCMAX_L,f,c 29 dB.

a) Đối với sóng mang 5G

Yêu cầu đáp ứng giả máy thu phải phù hợp với các yêu cầu tại các bảng dưới đây:

Bảng 32 - Tham số đáp ứng giả đối với băng 5G FDL_high < 2 700 MHz và FUL_high < 2 700 MHz

Tham số RX

Đơn vị

Băng thông kênh (MHz)

5

10

15

20

25

30

Công suất trong cấu hình băng thông truyền dẫn

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

6

6

7

9

10

11

Tham số RX

Đơn vị

Băng thông kênh (MHz)

40

50

60

80

90

100

Công suất trong cấu hình băng thông truyền dẫn

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

12

13

14

15

15,5

16

CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L,f,c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L,f,c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

Bảng 33 - Tham số đáp ứng giả đối với băng 5G FDL_low ≥ 3 300 MHz và FUL_low ≥ 3 300 MHz

Tham số RX

Đơn vị

Băng thông kênh (MHz)

10

15

20

25

30

40

Công suất trong cấu hình băng thông truyền dẫn

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

6

7

9

9

9

9

Tham số RX

Units

Băng thông kênh (MHz)

50

60

70

80

90

100

Công suất trong cấu hình băng thông truyền dẫn

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

dB

9

9

9

9

9

9

CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L,f,c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L,f,c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

Bảng 34 – Đáp ứng giả máy thu

Tham số

Đơn vị

Mức

PInterferer (CW)

dBm

-44

FInterferer

MHz

Các tần số đáp ứng giả

Bảng 35 - Tham số đáp ứng giả đối với kết hợp sóng mang liền kề trong băng

Tham số RX

Đơn vị

Loại băng thông kết hợp 5G

C

Công suất tại các cấu hình băng thông truyền tải, mỗi CC

dBm

PREFSENS + giá trị băng thông kết hợp sóng mang phía dưới

dB

9

CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L,f,c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L,f,c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

Bảng 36 - Đáp ứng giả đối với kết hợp sóng mang

Tham số

Đơn vị

Mức

PInterferer (CW)

dBm

-44

FInterferer

MHz

Các tần số đáp ứng giả

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.7, QCVN 117:2020/BTTTT. Đối với băng 28, áp dụng tương tự.

2.2.5. Đặc tính xuyên điều chế

Loại bỏ đáp ứng xuyên điều chế là tham số đánh giá khả năng của máy thu thu một tín hiệu mong muốn tại tần số kênh được cấp phát khi có hai hoặc nhiều tín hiệu gây nhiễu có mối liên quan tần số đặc thù với tín hiệu mong muốn.

a) Đối với sóng mang 5G

Xuyên điều chế băng rộng sử dụng tín hiệu sóng mang liên tục và tín hiệu điều chế 5G tương ứng như tín hiệu nhiễu 1 và nhiễu 2.

Thông lượng của tín hiệu mong muốn phải ≥ 95% thông lượng tối đa của các kênh đo kiểm tham chiếu theo xác định tại A.2.2, A.2.3, A.3.2 và A.3.3, tài liệu ETSI TS 138 101-1(với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1) với các tham số tương ứng quy định tại Bảng 37 và Bảng 38.

Bảng 37 - Tham số xuyên điều chế băng rộng 5G FDL_high < 2 700 MHz và FUL_high < 2 700 MHz

Tham số RX

Đơn vị

Băng thông kênh (MHz)

5

10

15

20

25

30

40

50

60

80

90

100

Công suất trong cấu hình băng thông truyền dẫn, mỗi CC

dBm

PREFSENS + giá trị băng thông kênh cụ thể phía dưới

6

6

7

9

10

11

12

13

14

15

15

16

PInterferer 1 (CW)

dBm

-46

PInterferer 2

(Modulated)

dBm

-46

BWInterferer 2

MHz

5

FInterferer 1

(Offset)

MHz

-BW/2 – 7.5 / +BW/2 + 7.5

FInterferer 2

(Offset)

MHz

2*FInterferer 1

CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L,f,c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L,f,c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 2: Kênh đo tham chiếu được quy định tại phụ lục A.2.2, A.3.2 và A.3.3 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 3: Nhiễu điều chế bao gồm kênh đo tham chiếu được quy định tại phụ lục A.2.2.2, và A.3.3.2 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1 (tài liệu ETSI TS 138 101-1) và 15 kHz SCS.

CHÚ THÍCH 4: Finterferer 1 (offset) là phân tách tần số của tần số trung tâm của sóng mang gần nhất với nhiễu và tần số trung tâm của nhiễu CW; Finterferer 2 (offset) là phân tách tần số của tần số trung tâm của sóng mang gần nhất với nhiễu và tần số trung tâm của nhiễu điều chế.

Bảng 38 - Tham số xuyên điều chế băng rộng 5G FDL_low ≥ 3 300 MHz và FUL_low ≥ 3 300 MHz

Tham số RX

Đơn vị

Băng thông kênh (MHz)

10

20

30

40

50

80

90

100

Công suất trong cấu hình băng thông truyền dẫn, mỗi CC

dBm

REFSENS + 6

PInterferer 1 (CW)

dBm

-46

PInterferer 2

(Modulated)

dBm

-46

BWInterferer 2

MHz

BW

FInterferer 1

(Offset)

MHz

-2*BW / +2*BW

FInterferer 2

(Offset)

MHz

2*FInterferer 1

CHÚ THÍCH 1: Máy phát được đặt ở mức PCMAX_L, f, c -4 dB tại cấu hình đường lên tối thiểu xác định theo bảng 7.3.2-3 với PCMAX_L,f,c quy định tại 6.2.4, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 2: Kênh đo tham chiếu được quy định tại phụ lục A.2.2, A.3.2 và A.3.3 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 3: Nhiễu điều chế bao gồm kênh đo tham chiếu được quy định tại phụ lục A.2.2.2, và A.3.3.2 với một mặt động OCNG Pattern OP.1 FDD/TDD đối với tín hiệu DL như mô tả tại A.5.1.1/A.5.2.1 (tài liệu ETSI TS 138 101-1) và 15 kHz SCS.

CHÚ THÍCH 4: FInterferer 1 (offset) là phân tách tần số của tần số trung tâm của sóng mang gần nhất với nhiễu và tần số trung tâm của nhiễu CW; FInterferer 2 (offset) là phân tách tần số của tần số trung tâm của sóng mang gần nhất với nhiễu và tần số trung tâm của nhiễu điều chế.

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.8, QCVN 117:2020/BTTTT. Đối với băng 28, áp dụng tương tự.

2.2.6. Phát xạ giả

a) Đối với sóng mang 5G

Công suất phát xạ giả là công suất của các phát xạ được tạo ra hoặc được khuếch đại trong máy thu xuất hiện tại đầu nối ăng ten của UE. Công suất của bất kỳ phát xạ giả tín hiệu liên tục băng hẹp không được vượt quá mức cực đại tại Bảng 39.

Bảng 39 - Yêu cầu phát xạ giả máy thu

Dải tần

Băng thông đo

Mức tối đa

Chú thích

30 MHz ≤ f < 1 GHz

100 kHz

-57 dBm



1 GHz ≤ f ≤12.75 GHz

1 MHz

-47 dBm



12.75 GHz ≤ f ≤ hài bậc 5 đối với biên tần dưới của băng tần hoạt động

1 MHz

-47 dBm

2

12.75 GHz – 26 GHz

1 MHz

-47 dBm

3

CHÚ THÍCH 1: Các tài nguyên PDCCH không sử dụng được bổ sung thêm với các nhóm tài nguyên có mức công suất đưa ra bởi PDCCH như định nghĩa tại C.3.1, tài liệu ETSI TS 138 101-1.

CHÚ THÍCH 2: Áp dụng đối với băng tần mà biên tần trên của băng DL lớn hơn 2,69 GHz.

CHÚ THÍCH 3: Áp dụng đối với băng tần mà biên tần trên của băng DL lớn hơn 5,2 GHz.

b) Đối với sóng mang E-UTRA

Áp dụng mục 2.2.9, QCVN 117:2020/BTTTT. Đối với băng 28, áp dụng tương tự.

3. PHƯƠNG PHÁP ĐO

3.1. Điều kiện môi trường

Việc đo kiểm các yêu cầu kỹ thuật quy định tại điều 2 của Quy chuẩn này được thực hiện tại các điểm giới hạn đại diện trong môi trường hoạt động công bố trong hồ sơ.

Các bài đo phải được thực hiện trong đầy đủ các điều kiện môi trường khác nhau (trong giới hạn công bố về môi trường hoạt động của thiết bị) để xác định sự tuân thủ các yêu cầu về kỹ thuật.

Độ chính xác phép đo của môi trường đo kiểm được xác định ETSI TS 38.508-1, mục 4.1. Điều kiện môi trường đo kiểm đáp ứng các yêu cầu sau:

- Áp suất: ±5 kPa.

- Nhiệt độ: ±2 °C.

- Độ ẩm: ±5 %.

Các giá trị nêu trên được áp dụng trừ khi điều kiện môi trường được áp dụng theo cách khác và tham số kỹ thuật cho việc kiểm soát điều kiện đo kiểm được xác định rõ đối với các tham số không xác định.

3.2. Giải thích kết quả đo

Các kết quả được ghi trong báo cáo đo kiểm đối với các phép đo được mô tả trong Quy chuẩn này như sau:

- Giá trị đo được liên quan đến giới hạn tương ứng dùng để quyết định việc thiết bị có thỏa mãn các yêu cầu của Quy chuẩn hay không;

- Giá trị độ không đảm bảo đo đối với mỗi phép đo của mỗi tham số phải được đưa vào báo cáo đo kiểm;

- Đối với mỗi phép đo, giá trị ghi được của Độ không đảm bảo đo phải nhỏ hơn hoặc bằng giá trị cho trong Bảng 40.

Theo Quy chuẩn này, trong các phương pháp đo, các giá trị của độ không đảm bảo đo phải được tính toán và phải tương đương với hệ số mở rộng (hệ số phủ) k = 1,96 (cho độ tin cậy là 95% trong trường hợp các phân bố đặc trưng cho độ không đảm bảo đo thực tế là chuẩn (Gaussian)). Các nguyên tắc tính độ không đảm bảo đo được trình bày trong TR 100 028., trường hợp đặc biệt trong phụ lục C của ETSI TR 100-028-2. Hướng dẫn về việc sử dụng các điều kiện đo khác sử dụng tài liệu tham chiếu ETSI TS 138 521-3.

Bảng 40 – Độ không đảm bảo đo tối đa của hệ thống đo kiểm

Mục

Tham số

Các điều kiện

Độ không đảm bảo đo của hệ thống đo kiểm

3.3.1.1

Công suất đầu ra cực đại

f ≤ 3 GHz

BW ≤ 40 MHz

40 MHz < BW ≤ 100 MHz

3 GHz ≤ f ≤ 4,2 GHz

BW ≤ 40 MHz

40 MHz < BW ≤ 100 MHz

4,2 GHz ≤ f ≤ 6 GHz

BW ≤ 20 MHz

20 MHz < BW ≤ 40 MHz

40 MHz < BW ≤ 100 MHz

± 0,7 dB

± 1,4 dB





± 1,0 dB

± 1,6 dB



± 1,3 dB

± 1,5 dB

± 1,6 dB

3.3.1.2

Công suất đầu ra cực tiểu

f ≤ 3 GHz

BW ≤ 40 MHz

40 MHz < BW ≤ 100 MHz

3 GHz < f ≤ 4,2 GHz

BW ≤ 40 MHz

40 MHz < BW ≤ 80 MHz

80 MHz < BW ≤ 100 MHz

4,2 GHz < f ≤ 6 GHz

BW ≤ 40 MHz

40 MHz < BW ≤ 100 MHz



± 1,0 dB

± 1,4 dB



± 1,8 dB

± 1,9 dB

± 2,2 dB



± 1,5 dB

± 1,8 dB

3.3.1.3

Phát xạ phổ đầu ra





3.3.1.3.1

Băng thông chiếm dụng



1,5% của băng thông kênh

3.3.1.3.2

Phát xạ ngoài băng





3.3.1.3.2.1

Mặt nạ phát xạ phổ

f ≤ 3 GHz

3 GHz < f ≤ 4,2 GHz

4,2 GHz < f ≤ 6 GHz

± 1,5 dB

± 1,8 dB

± 2,0 dB

3.3.1.3.2.2

Tỷ số công suất dò kênh lân cận

f ≤ 4 GHz

4 GHz < f ≤ 6 GHz

± 0,8 dB

± 1,0 dB

3.3.1.3.3

Phát xạ giả máy phát

Đối với kết quả > -60 dBm

9 kHz < f ≤ 3 GHz

3 GHz < f ≤ 4 GHz

4 GHz < f ≤ 19 GHz

19 GHz < f ≤ 26 GHz



± 2,0 dB

± 2,5 dB

± 4,0 dB

± 6,0 dB

3.3.2.1

Độ nhạy tham chiếu

f ≤ 3 GHz

3 GHz < f ≤ 4,2 GHz

4,2 GHz < f ≤ 6 GHz

± 0,7 dB

± 1,0 dB

± 1,5 dB

3.3.2.2

Độ chọn lọc kênh lân cận

f ≤ 3 GHz

3 GHz < f ≤ 4,2 GHz

4,2 GHz < f ≤ 6 GHz

± 1,6 dB

± 2,3 dB

± 3,0 dB

3.3.2.3.1

Chặn trong băng

Chặn

f ≤ 3 GHz

3 GHz < f ≤ 4,2 GHz

4,2 GHz < f ≤ 6 GHz



± 1,6 dB

± 2,3 dB

± 3,0 dB

3.3.2.3.2

Chặn ngoài băng

Tín hiệu mong muốn, f ≤ 3 GHz

Chặn, 1 MHz < Finterferer ≤ 3 GHz

Chặn, 3 GHz < Finterferer ≤ 12,75 GHz

Tín hiệu mong muốn, 3 GHz < f ≤ 4,2 GHz

Chặn, 1 MHz < Finterferer ≤ 3 GHz

Chặn, 3 GHz < Finterferer ≤ 12,75 GHz

Tín hiệu mong muốn, 4,2 GHz < f ≤ 6 GHz

Chặn, 1 MHz < Finterferer ≤ 3 GHz

Chặn, 3 GHz < Finterferer ≤ 12,75 GHz



± 2,0 dB

± 3,9 dB



± 2,2 dB

± 4,4 dB



± 2,6 dB

± 4,2 dB

3.3.2.3.3

Chặn băng hẹp

Chặn

f ≤ 3 GHz

3 GHz < f ≤ 4,2 GHz

4,2 GHz < f ≤ 6 GHz



± 2,0 dB

± 2,4 dB

± 3,1 dB

3.3.2.4

Đáp ứng giả

Tín hiệu mong muốn, f ≤ 3 GHz

Chặn, 1 MHz < Finterferer ≤ 3 GHz

Chặn, 3 GHz < Finterferer ≤ 12,75 GHz

Tín hiệu mong muốn, 3 GHz < f ≤ 4,2 GHz

Chặn, 1 MHz < Finterferer ≤ 3 GHz

Chặn, 3 GHz < Finterferer ≤ 12,75 GHz

Tín hiệu mong muốn, 4,2 GHz < f ≤ 6 GHz

Chặn, 1 MHz < Finterferer ≤ 3 GHz

Chặn, 3 GHz < Finterferer ≤ 12,75 GHz



± 2,0 dB

± 3,9 dB



± 2,2 dB

± 4,4 dB



± 2,6 dB

± 4,2 dB

3.3.2.5

Đặc tính xuyên điều chế

f ≤ 3 GHz

3 GHz < f ≤ 4,2 GHz

4,2 GHz < f ≤ 6 GHz

± 2,3 dB

± 3,1 dB

± 4,3 dB

3.3.2.6

Phát xạ giả

Đối với kết quả > -60 dBm

9 kHz < f ≤ 3 GHz

3 GHz < f ≤ 4 GHz

4 GHz < f ≤ 19 GHz

19 GHz < f ≤ 26 GHz



± 2,0 dB

± 2,5 dB

± 4,0 dB

± 6,0 dB

3.3. Phương pháp đo đối với máy phát

3.3.1. Công suất đầu ra cực đại

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp của băng thông kênh đo kiểm và khoảng cách sóng mang con, chi tiết tại Bảng 41. Các kênh đo tham chiếu hướng lên (Reference Measurement Channels - RMCs) được quy định tại phụ lục A.2, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 41 - Cấu hình đo

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường, TL/VL, TL/VH, TH/VL, TH/VH

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải thấp đối với E-UTRA và 5G,

Dải giữa đối với E-UTRA và 5G,

Dải cao đối với E-UTRA và 5G.

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

5 MHz đối với E-UTRA và thấp nhất đối với 5G, Cao nhất đối với E-UTRA và 5G

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất, cao nhất

Tham số đo

Test ID

Tần số đo

Băng thông E- UTRA

Băng thông 5G

Cấu hình đường xuống

Cấu hình đường lên

E-UTRA

5G

Modulation

RB Allocation (Chú thích 1)

Modulation (Chú thích 3)

RB Allocation (Chú thích 2)

1

High

Default

Default

Không áp dụng

QPSK

1RB_Right

DFT-s-OFDM PI/2 BPSK

lnner_1 RB _Right

2

Low

Default

Default

QPSK

1 RB_Left

DFT-s-OFDM PI/2 BPSK

lnner_1 RB _Left

3

Default

Default

Default

QPSK

Partial_Allo cation

DFT-s-OFDM PI/2 BPSK

lnner_Full

4

High

Default

Default

QPSK

1RB_Right

DFT-s-OFDM QPSK

lnner_1RB _Right

5

Low

Default

Default

QPSK

1 RB_Left

DFT-s-OFDM QPSK

lnner_1 RB _Lef

6

Default

Default

Default

QPSK

Partial_Allo cation

DFT-s-OFDM QPSK

lnner_Full

7

High

5MHz, Highest

Lowest

QPSK

1RB_Right

N/A

N/A

8

Low

5MHz, Highest

Lowest

QPSK

1RB_Left

N/A

N/A

9

Default

5MHz, Highest

Lowest

PSK

Partial_Allo cation

N/A

N/A

10

High

5MHz

Lowest, Highest

N/A

N/A

DFT-s-OFDM PI/2 BPSK

Inner_1RB_Right

11

Low

5MHz

Lowest, Highest

N/A

N/A

DFT-s-OFDM PI/2 BPSK

lnner_1 RB _Left

12

Default

5MHz

Lowest, Highest

N/A

N/A

DFT-s-OFDM PI/2 BPSK

lnner_Full

13

High

5MHz

Lowest, Highest

N/A

N/A

DFT-s-OFDM QPSK

lnner_1RB _Right

14

Low

5MHz

Lowest, Highest

N/A

N/A

DFT-s-OFDM QPSK

Inner_1RB_Left

15

Default

5MHz

Lowest, Highest

N/A

N/A

DFT-s-OFDM QPSK

lnner_Full

CHÚ THÍCH 1: Cấu hình của mỗi phân bổ RB quy định tại bảng 6.1-1, tài liệu ETSI TS 138 521-3

CHÚ THÍCH 2: Cấu hình của mỗi phân bổ RB quy định tại mục 6.1-1, tài liệu ETSI TS 138 521-1.

CHÚ THÍCH 3: Đo kiểm DFT-s-OFDM PI/2 BPSK chỉ áp dụng với UEs mà hỗ trợ điều chế 1/2 Pi BPSK trong FR1.

1) Kết nối Hệ thống mô phỏng (SS - System Simulator) tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.1.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.0 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu UL được thiết lập theo bảng 6.2.1.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 6.2.1.4.1-1, tài liệu ETSI TS 138 521-1. Do UE không có tải và không có dữ liệu vòng lặp để gửi nên UE gửi các bit đệm MAC đường lên trên UL RMC.

2) Gửi liên tục tại đường lên các lệnh điều khiển công suất "tăng" trong tất cả thông tin lịch đường lên đến UE; cho phép ít nhất 200 ms bắt đầu từ lệnh TPC đầu tiên để UE đạt được mức PUMAX tương ứng với lớp công suất loại 3.

3) Đo công suất trung bình của UE trong băng thông kênh của chế độ truy cập vô tuyến. Thời gian đo ít nhất phải là khoảng thời gian liên tục của một khung con (1 ms) và trong các ký tự uplink. Không thực hiện đo đối với các ký tự TDD trong các chu kỳ tạm thời.

4) Đối với các UE hỗ trợ công suất loại 2, lặp lại các bước 1 đến 3 trên các băng trừ PUMAX trong bước 2 ứng với công suất loại 2.

3.3.2. Công suất đầu ra cực tiểu

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động NR. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp của băng thông kênh đo kiểm và khoảng cách sóng mang con, chi tiết tại Bảng 42. Các kênh đo tham chiếu uplink (Reference Measurement Channels - RMCs) được quy định tại phụ lục A.2, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 42 - Cấu hình đo đối với công suất đầu ra cực tiểu

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường, TL/VL, TL/VH, TH/VL, TH/VH

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải thấp, dải giữa và dải cao

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, giữa, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Cao nhất

Tham số đo

Test ID

Cấu hình đường xuống

Cấu hình đường lên



Không áp dụng đối với công suất đầu ra cực tiểu

Modulation

RB allocation (chú thích 1)

1

DFT-s-OFDM QPSK

Outer Full

CHÚ THÍCH 1: Cấu hình của mỗi RB allocation quy định tại mục 6.1-1, tài liệu ETSI TS 138 521-1.

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.1.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.0 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu UL được thiết lập theo bảng 6.3.1.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 6.3.1.4.1-1 của ETSI TS 138 521-1. Do UE không có tải và không có dữ liệu vòng lặp để gửi nên UE gửi các bit đệm MAC đường lên trên UL RMC.

2) Gửi liên tục tại đường lên các lệnh điều khiển công suất "giảm" trong tất cả thông tin lịch đường lên đến UE; cho phép ít nhất 200 ms bắt đầu từ lệnh TPC đầu tiên để đảm bảo rằng UE phát tại công suất cực tiểu.

3) Đo công suất trung bình của UE trong băng thông kênh đo kết hợp quy định tại bảng 6.3.1.5-1, tài liệu ETSI TS 138 521-1 đối với băng thông kênh đo được đo kiểm. Thời gian đo ít nhất phải là khoảng thời gian liên tục của một khung con (1 ms) và trong các ký tự uplink. Không thực hiện đo đối với các ký tự TDD trong các chu kỳ tạm thời.

3.3.3. Phát xạ phổ đầu ra

3.3.3.1. Băng thông chiếm dụng

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp của băng thông kênh đo kiểm và khoảng cách sóng mang con, chi tiết tại Bảng 43. Các kênh đo tham chiếu uplink (Reference Measurement Channels - RMCs) được quy định tại phụ lục A.2, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 43 - Cấu hình đo đối với băng thông chiếm dụng

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Mặc định dải giữa trừ danh sách tại Bảng

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Tất cả

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất

Tham số đo

Test ID

Cấu hình đường xuống

Cấu hình đường lên

1

Không áp dụng với bài đo băng thông chiếm dụng

Modulation

RB allocation (Chú thích 1)

CP-OFDM QPSK

Outer_full

CHÚ THÍCH 1: Cấu hình của mỗi RB allocation quy định tại mục 6.1-1, tài liệu ETSI TS 138 521-1.

Bảng 44 - Tần số đo bổ sung đối với băng thông chiếm dụng

Băng 5G

Tần số đo

n28

Dải cao đối với băng thông 30 MHz

n77

Dải thấp, dải giữa, dải cao

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.1.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.0 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu UL được thiết lập theo bảng 6.5.1.4.1-1 tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 6.5.1.4.1-1 của ETSI TS 138 521-1. Do UE không có tải và không có dữ liệu vòng lặp để gửi nên UE gửi các bit đệm MAC đường lên trên UL RMC.

2) Gửi liên tục tại đường lên các lệnh điều khiển công suất "tăng" tới UE cho tới khi UE phát tại mức PUMAX. Cho phép ít nhất 200 ms để UE đạt mức PUMAX.

3) Đo phân bố phổ công suất trong 2 lần hoặc nhiều hơn so với yêu cầu đối với thông số kỹ thuật Băng thông chiếm dụng trên tần số sóng mang hiện tại. Đặc tính của bộ lọc phải sấp xỉ hàm Gaussian (bộ lọc máy phân tích phổ). Có thể sử dụng các phương thức khác đo phân bố phổ công suất. Thời gian đo ít nhất 1 ms trên các khe uplink.

4) Tính tổng công suất trong tất cả các dải tần đo được trong bước 3 và lưu giá trị là “tổng công suất”.

5) Xác định cửa sổ đo với tâm được điều chỉnh trên tâm của kênh mà tổng công suất đo được là 99% của là “tổng công suất”.

6) Băng thông chiếm dụng là độ rộng của cửa sổ trong bước 5.

3.3.3.2. Phát xạ ngoài băng

3.3.3.2.1. Mặt nạ phát xạ phổ

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp của băng thông kênh đo kiểm và khoảng cách sóng mang con, chi tiết tại Bảng 45. Các kênh đo tham chiếu uplink (Reference Measurement Channels - RMCs) được quy định tại phụ lục A.2, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 45 - Cấu hình đo đối với dải công suất đầu ra

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải thấp, dải cao

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất, cao nhất

Tham số đo

Test ID

Tần số

ChBw

SCS

Cấu hình đường xuống

Cấu hình đường lên





Default

Default

Không áp dụng đối với trường hợp đo mặt nạ phát xạ phổ

Modulation (Chú thích 2)

RB allocation (Chú thích 1)

13

Low

DFT-s-OFDM PI/2 BPSK

Edge_1RB_Left

23

High

DFT-s-OFDM PI/2 BPSK

Edge_1RB_Right

33

Default

DFT-s-OFDM PI/2 BPSK

Outer_Full

4

Low

DFT-s-OFDM QPSK

Edger_1RB_Left

5

High

DFT-s-OFDM QPSK

Edge_1RB_Right

6

Default

DFT-s-OFDM QPSK

Outer_Full

7

Low

DFT-s-OFDM 16 QAM

Edge_1RB_Left

8

High

DFT-s-OFDM 16 QAM

Edge_1RB_Right

9

Default

DFT-s-OFDM 16 QAM

Outer_Full

10

Low

DFT-s-OFDM 64 QAM

Edge_1RB_Left

11

High

DFT-s-OFDM 64 QAM

Edge_1RB_Right

12

Default

DFT-s-OFDM 64 QAM

Outer_Full

13

Low

DFT-s-OFDM 256 QAM

Edge_1RB_Left

14

High

DFT-s-OFDM 256 QAM

Edge_1RB_Right

15

Default

DFT-s-OFDM 256 QAM

Outer_Full

16

Low

CP-OFDM QPSK

Edge_1RB_Left

17

High

CP-OFDM QPSK

Edge_1RB_Right

18

Default

CP-OFDM QPSK

Outer_Full

19

Low

CP-OFDM 16 QAM

Edge_1RB_Left

20

High

CP-OFDM 16 QAM

Edge_1RB_Right

21

Default

CP-OFDM 16 QAM

Outer_Full

22

Low

CP-OFDM 64 QAM

Edge_1RB_Left

23

High

CP-OFDM 64 QAM

Edge_1RB_Right

24

Default

CP-OFDM 64 QAM

Outer_Full

25

Low

CP-OFDM 256 QAM

Edge_1RB_Left

26

High

CP-OFDM 256 QAM

Edge_1RB_Right

27

Default

CP-OFDM 256 QAM

Outer_Full

CHÚ THÍCH 1:  Cấu hình của mỗi RB allocation quy định tại mục 6.1-1, tài liệu ETSI TS 138 521-1.

CHÚ THÍCH 2:  Đo kiểm DFT-s-OFDM PI/2 BPSK chỉ áp dụng với UEs mà hỗ trợ điều chế half Pi BPSK trong FR1.

CHÚ THÍCH 3:  Đo công suất lớp 3, UE hoạt động trong băng n40, n41, n77, n78 bao gồm 2 bước với thiết lập IE powerBoostPi2BPSK  là 1 và 0 riêng rẽ.

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.1.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.0 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu UL được thiết lập theo bảng 6.5.2.2.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 6.5.2.2.1.4.1-1 của ETSI TS 138 521-1. Do UE không có tải và không có dữ liệu vòng lặp để gửi nên UE gửi các bit đệm MAC đường lên trên UL RMC.

2) Gửi liên tục tại đường lên các lệnh điều khiển công suất "tăng" tới UE cho tới khi UE phát tại mức PUMAX. Cho phép ít nhất 200 ms để UE đạt mức PUMAX.

3) Đo công suất trung bình của UE trong băng thông kênh của chế độ truy cập vô tuyến tuân theo cấu hình đo kiểm mà phù hợp với các yêu cầu mô tả tại bảng 6.2.1.5-1 và 6.2.2.5-1, tài liệu ETSI TS 138 521-1. Thời gian đo ít nhất phải là khoảng thời gian liên tục 1 ms trên slot uplink hoạt động. Đối với TDD, chỉ những slot bao hàm riêng ký tự UL mới thực hiện đo kiểm.

4) Đo công suất của tín hiệu phát sử dụng bộ lọc có băng thông tuân thủ theo bảng 6.5.2.2.5-1, tài liệu ETSI TS 138 521-1. Các tần số trung tâm của bộ lọc phải chuyển qua các bước liên tục trong cùng một bảng. Công suất đo được phải được ghi cho mỗi bước. Trong quá trình đo phải thu được được các TS tích cực.

CHÚ THÍCH: Khi chuyển sang dạng sóng DFT-s-OFDM, như quy định tại bảng 6.5.2.2.4.1-1, tài liệu ETSI TS 138 521-1 thì gửi bản tin NR RRCReconfiguration (theo mục TS 38.508-1 mục 4.6.3 bảng 4.6.3-118 PUSCH-Config với điều kiện TRANSFORM_PRECODER_ENABLED.

3.3.3.2.2. Tỷ số công suất dò kênh lân cận

3.3.3.2.2.1. Tỷ số công suất rò kênh lân cận đối với 5G

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp của băng thông kênh đo kiểm và khoảng cách sóng mang con, chi tiết trong bảng dưới. Các kênh đo tham chiếu uplink (Reference Measurement Channels - RMCs) được quy định tại phụ lục A.2, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 46 - Cấu hình đo đối với công suất loại 3

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường, TL/VL, TL/VH, TH/VL, TH/VH

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải thấp, dải cao

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất, cao nhất

Tham số đo

Test ID

Freq

ChBw

SCS

Cấu hình đường xuống

Cấu hình đường lên





Default

Default

Không áp dụng đối với trường hợp đo tỷ số công suất dò kênh lân cận

Modulation (Chú thích 2)

RB allocation (Chú thích 1)

13

Default

DFT-s-OFDM PI/2 BPSK

Inner_Full

23

Low

DFT-s-OFDM PI/2 BPSK

Edge_1RB_Left

33

High

DFT-s-OFDM PI/2 BPSK

Edge_1RB_Right

43

Default

DFT-s-OFDM PI/2 BPSK

Outer_Full

54

Default



DFT-s-OFDM PI/2 BPSK

Inner_Full

64

Low

DFT-s-OFDM PI/2 BPSK

Edge_1RB_Left

74

High

DFT-s-OFDM PI/2 BPSK

Edge_1RB_Right

84

Default

DFT-s-OFDM PI/2 BPSK

Outer_Full

9

Default



DFT-s-OFDM QPSK

Inner_Full

10

Low

DFT-s-OFDM QPSK

Edge_1RB_Left

11

High

DFT-s-OFDM QPSK

Edge_1RB_Right

12

Default

DFT-s-OFDM QPSK

Outer_Full

13

Default

DFT-s-OFDM 16 QAM

Inner_Full

14

Low

DFT-s-OFDM 16 QAM

Edge_1RB_Left

15

High

DFT-s-OFDM 16 QAM

Edge_1RB_Right

16

Default

DFT-s-OFDM 16 QAM

Outer_Full

17

Low

DFT-s-OFDM 64 QAM

Edge_1RB_Left

18

High

DFT-s-OFDM 64 QAM

Edge_1RB_Right

18

Default

DFT-s-OFDM 64 QAM

Outer_Full

20

Low

DFT-s-OFDM 256 QAM

Edge_1RB_Left

21

High

DFT-s-OFDM 256 QAM

Edge_1RB_Right

22

Default

DFT-s-OFDM 256 QAM

Outer_Full

23

Default

CP-OFDM QPSK

Inner_Full

24

Low

CP-OFDM QPSK

Edge_1RB_Left

25

High

CP-OFDM QPSK

Edge_1RB_Right

26

Default

CP-OFDM QPSK

Outer_Full

27

Default

CP-OFDM 16 QAM

Inner_Full

28

Low

CP-OFDM 16 QAM

Edge_1RB_Left

29

High

CP-OFDM 16 QAM

Edge_1RB_Right

30

Default

CP-OFDM 16 QAM

Outer_Full

31

Low

CP-OFDM 64 QAM

Edge_1RB_Left

32

High

CP-OFDM 64 QAM

Edge_1RB_Right

33

Default

CP-OFDM 64 QAM

Outer_Full

34

Low

CP-OFDM 256 QAM

Edge_1RB_Left

35

High

CP-OFDM 256 QAM

Edge_1RB_Right

36

Default

CP-OFDM 256 QAM

Outer_Full

CHÚ THÍCH 1: Cấu hình của mỗi RB allocation quy định tại mục 6.1-1, tài liệu ETSI TS 138 521-1.

CHÚ THÍCH 2: Đo kiểm DFT-s-OFDM PI/2 BPSK chỉ áp dụng với UEs mà hỗ trợ điều chế half Pi BPSK trong FR1.

CHÚ THÍCH 3: UE hoạt động ở chế độ TDD với điều chế PI/2 BPSK và UE hỗ trợ UE capability thì powerBoosting-pi2BPSK và IE powerBoostPi2BPSK đặt là 1 với băng n40, n41, n77, n78.

CHÚ THÍCH 4: UE hoạt động chế độ FDD hoặc chế độ TDD trong băng khác băng n40, n41, n77, n78 hoặc chế độ TDD thì IE powerBoostPi2BPSK đặt là giá trị 0 đối với băng n40, n77, n78



1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.1.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.0 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu UL được thiết lập theo bảng 6.5.2.4.1.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo Bảng 6.5.2.2.1.4.1-1 của ETSI TS 138 521-1. Do UE không có tải và không có dữ liệu vòng lặp để gửi nên UE gửi các bit đệm MAC đường lên trên UL RMC.

1) Gửi liên tục tại đường lên các lệnh điều khiển công suất "tăng" tới UE cho tới khi UE phát tại mức PUMAX. Cho phép ít nhất 200 ms để UE đạt mức PUMAX.

2) Đo công suất trung bình của UE trong băng thông kênh của chế độ truy cập vô tuyến tuân theo cấu hình đo kiểm mà phù hợp với các yêu cầu mô tả tại bảng 6.2.2.5-1 và 6.2.2.5-5, tài liệu ETSI TS 138 521-1. Thời gian đo ít nhất phải là khoảng thời gian liên tục 1 ms trên khe uplink hoạt động. Đối với TDD, chỉ những slot bao hàm riêng ký tự UL mới thực hiện đo kiểm.

3) Đo công suất trung bình dùng bộ lọc chữ nhật đối với kênh 5G được gán;

4) Đo công suất trung bình dùng bộ lọc chữ nhật của kệnh lân cận đầu tiên trên cả 2 biên trên và biên dưới của kênh 5G được gán.

5) Tính tỷ số công suất giữa giá trị bước 4 và 2 giá trị bước 5.

CHÚ THÍCH 1: Khi chuyển sang dạng sóng DFT-s-OFDM, như quy định tại bảng 6.5.2.4.1.4.1-1, tài liệu ETSI TS 138 521-1 thì gửi bản tin NR RRCReconfiguration (theo mục TS 38.508-1 mục 4.6.3 bảng 4.6.3-118 PUSCH- Config với điều kiện TRANSFORM_PRECODER_ENABLED.

3.3.3.2.2.2. Tỷ số công suất rò kênh lân cận đối với UTRA

a. Điều kiện ban đầu

Thiết lập tương tự như đối với 5G ACLR

Đối với băng n8 nếu báo hiệu là NS_08U thì sử dụng băng thông đo là 15 MHz thay thế cho Dải cao nhất

b. Thủ tục đo

1) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo Bảng 6.5.2.2.1.4.1-1 của ETSI TS 138 521-1. Do UE không có tải và không có dữ liệu vòng lặp để gửi nên UE gửi các bit đệm MAC đường lên trên UL RMC.

2) Gửi liên tục tại đường lên các lệnh điều khiển công suất "tăng" tới UE cho tới khi UE phát tại mức PUMAX. Cho phép ít nhất 200 ms để UE đạt mức PUMAX.

3) Đo công suất trung bình của UE trong băng thông kênh của chế độ truy cập vô tuyến tuân theo cấu hình đo kiểm mà phù hợp với các yêu cầu mô tả tại bảng 6.2.2.5-1 và 6.2.2.5-5, tài liệu ETSI TS 138 521-1. Thời gian đo ít nhất phải là khoảng thời gian liên tục 1 ms trên slot uplink hoạt động. Đối với TDD, chỉ những slot bao hàm riêng ký tự UL mới thực hiện đo kiểm.

4) Đo công suất trung bình dùng bộ lọc chữ nhật đối với kênh 5G được gán;

5) Đo công suất trung bình dùng bộ lọc chữ nhật của kênh lân cận thứ nhất và thứ hai UTRA trên cả 2 biên trên và biên dưới của kênh 5G được gán.

6) Tính tỷ số công suất giữa giá trị bước 4 và 2 giá trị bước 5.

CHÚ THÍCH 1: Khi chuyển sang dạng sóng DFT-s-OFDM, như quy định tại bảng 6.5.2.4.1.4.1-1, tài liệu ETSI TS 138 521-1 thì gửi bản tin NR RRCReconfiguration (theo mục TS 38.508-1 mục 4.6.3 bảng 4.6.3-118 PUSCH- Config với điều kiện TRANSFORM_PRECODER_ENABLED.

3.3.3.3. Phát xạ giả máy phát

3.3.3.3.1. Các yêu cầu chung đối với phát xạ giả

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp của băng thông kênh đo kiểm và khoảng cách sóng mang con, chi tiết tại Bảng 47. Các kênh đo tham chiếu uplink (Reference Measurement Channels - RMCs) được quy định tại phụ lục A.2, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 47 - Cấu hình đo phát xạ giả

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải thấp, dải giữa, dải cao (Chú thích 2)

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, trung, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất

Tham số đo

Test ID

Cấu hình đường xuống

Cấu hình đường lên



Không áp dụng đối với phép đo phát xạ giả

Modulation

RB allocation (Chú thích 1)

1

CP-OFDM QPSK

OuterFull

2

CP-OFDM QPSK

Edge_1RB_Left

3

CP-OFDM QPSK

Edge_1RB_Right

CHÚ THÍCH 1: Cấu hình của mỗi RB allocation quy định tại mục 6.1-1 cấu hình UL chung, tài liệu ETSI TS 138 521-1.

CHÚ THÍCH 2: Đối với băng 28, băng thông kênh đo 30 MHz thì đo tại kênh tần số thấp và cao.

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.1.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.0 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu UL được thiết lập theo bảng 6.5.3.1.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo Bảng 6.5.2.2.1.4.1-1 của ETSI TS 138 521-1. Do UE không có tải và không có dữ liệu vòng lặp để gửi nên UE gửi các bit đệm MAC đường lên trên UL RMC.

2) Gửi liên tục tại đường lên các lệnh điều khiển công suất "tăng" tới UE cho tới khi UE phát tại mức PUMAX. Cho phép ít nhất 200 ms để UE đạt mức PUMAX.

3) Đo công suất của tín hiệu phát sử dụng bộ lọc có băng thông tuân thủ theo bảng 6.5.3.1.5-1, tài liệu ETSI TS 138 521-1. Các tần số trung tâm của bộ lọc phải chuyển qua các bước liên tục tuân theo bảng 6.5.3.1.5-1, tài liệu ETSI TS 138 521-1. Công suất đo được phải được ghi cho mỗi khe thời gian active.

3.3.3.3.2. Phát xạ giả đối với UE đồng kết hợp

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp của băng thông kênh đo kiểm và khoảng cách sóng mang con, chi tiết tại Bảng 48. Các kênh đo tham chiếu uplink (Reference Measurement Channels - RMCs) được quy định tại phụ lục A.2, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 48 - Cấu hình đo phát xạ giả đối với UE đồng kết hợp

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải thấp, dải giữa, dải cao

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, trung, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất

Tham số đo

Test ID

Cấu hình đường xuống

Cấu hình đường lên



Không áp dụng đối với phép đo phát xạ giả cho UE đồng kết hợp

Modulation

RB allocation

(Chú thích 1)

1

CP-OFDM QPSK

OuterFull

2

CP-OFDM QPSK

Edge_1RB_Left

3

CP-OFDM QPSK

Edge_1RB_Right

CHÚ THÍCH 1: Cấu hình của mỗi RB allocation quy định tại mục 6.1-1 cấu hình UL chung, tài liệu ETSI TS 138 521-1.

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.1.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.0 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu UL được thiết lập theo bảng 6.5.3.1.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 6.5.3.2.4.1-1, tài liệu ETSI TS 138 521-1. Do UE không có tải để gửi nên UE gửi các bit đệm MAC đường lên trên UL RMC.

2) Gửi liên tục tại đường lên các lệnh điều khiển công suất "tăng" tới UE cho tới khi UE phát tại mức PUMAX.

3) Đo công suất của tín hiệu phát sử dụng bộ lọc có băng thông tuân thủ theo bảng  6.5.3.2.3-1, tài liệu ETSI TS 138 521-1. Các tần số trung tâm của bộ lọc phải chuyển qua các bước liên tục tuân theo bảng 6.5.3.2.3-1, tài liệu ETSI TS 138 521-1. Công suất đo được phải được ghi cho mỗi khe thời gian hoạt động.

3.4. Phương pháp đo đối với máy thu

3.4.1. Độ nhạy tham chiếu

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp băng thông kênh và khoảng cách sóng mang con, chi tiết tại bảng Bảng 49. Các kênh đo tham chiếu uplink (Reference Measurement Channels - RMCs) được quy định tại các phụ lục A.2.2, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 49 - Cấu hình đo kiểm đối với độ nhạy tham chiếu

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường, TL/VL, TL/VH, TH/VL, TH/VH

Các tần số đo kiểm 5G: Tài liệu TS 38.508-1 Mục 4.3.1

Các tần số đo kiểm E-UTRA: Tài liệu TS 36.508, mục 4.3.1

Dải giữa

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, Trung, Cao nhất  (Chú thích 4)

UL Thấp nhất / DL Thấp nhất, UL Thấp nhất /DL Cao nhất (Chú thích 3)

Giá trị báo hiệu mạng

Mặc định NS_01

Trừ khi được cho thông tin tại bảng 7.3.3-3 trong tài liệu TS 36.521-1 đối với E-UTRA và thông tin tại bảng 7 3.2.4-4 trong tài liệu TS 38.521-1 đối với 5G.

Tham số đo

Test ID

PCC - E-UTRA

SCG - 5G

Băng

Dải

NRB

Băng

Dải

NRB

UL MOD

DL MOD

CH BW

DL alloc/ UL alloc

UL MOD

DL MOD

UL/DL Ch

BW

DL alloc/UL alloc

Cấu hình đo kiểm cho cấu hình DC_XA_nYA (EN-DC)

1

X

Default





nY

default





N/A

N/A

5 MHz

N/A

DFT-s-OFDM QPSK

CP-OFDM QPSK

NRB cao nhất

All RBs / REFSENS_NR

CHÚ THÍCH 1: Phân bổ full RB phải dùng cho mỗi SCS và băng thông kênh quy định tại bảng 7.3.2.4.1-2, tài liệu ETSI TS 138 521-1.

CHÚ THÍCH 2: REFSENS tại bảng 7.3.2.4.1-3, tài liệu ETSI TS 138 521-1 mà định nghĩa cấu hình uplink RB configuration, start RB location cho mỗi SCS, channel BW và băng 5G.

CHÚ THÍCH 3: Theo băng thông kênh bất đối xứng tại mục 5.3.6, tài liệu ETSI TS 138 521-1.

CHÚ THÍCH 4: Bổ sung cấu hình đo mặc định, các cấu hình bổ sung phải được sử dụng để kiểm tra các yêu cầu độ nhậy chuẩn với phân tách tần số UE TX-RX 295MHz (bảng 5.4.4-1, tài liệu ETSI TS 138 521-1): 5 MHz CH BW với DL @ low range, UL @ mid range 5 MHz CH BW với DL @ mid range, UL @ high range 10 MHz CH BW với DL @ low range, UL @ high range

Bảng 50 - Cấu hình đường xuống của mỗi vị trí RB

Băng thông kênh

(MHz)

SCS(kHz)

LCRBmax

Vị trí RB bên ngoài / Vị trí RB thông thường

5

15

25

25@0

30

11

11@0

60

N/A

N/A

10

15

52

52@0

30

24

24@0

60

11

11@0

15

15

79

79@0

30

38

38@0

60

18

18@0

20

15

106

106@0

30

51

51@0

60

24

24@0

25

15

133

133@0

30

65

65@0

60

31

31@0

30

15

160

160@0

30

78

78@0

60

38

38@0

40

15

216

216@0

30

106

106@0

60

51

51@0

50

15

270

270@0

30

133

133@0

60

65

65@0

60

15

N/A

N/A

30

162

162@0

60

79

79@0

80

15

N/A

N/A

30

217

217@0

60

107

107@0

90

15

N/A

N/A

30

245

245@0

60

121

121@0

100

15

N/A

N/A

30

273

273@0

60

135

135@0

CHÚ THÍCH 1: Các băng thông kênh đo kiểm phải được kiểm tra riêng cho mỗi băng 5G, áp dụng băng thông kênh trong bảng 5.3.5-1, tài liệu ETSI TS 138 521-1.



Bảng 51 - Cấu hình đường lên cho độ nhạy thu tham chiếu LCRB @ Restart format

Băng tần hoạt động

SCS

(kHz)

5

(MHz)

10

(MHz)

15

(MHz)

20

(MHz)

25

(MHz)

30

(MHz)

40

(MHz)

50

(MHz)

60

(MHz)

80

(MHz)

90

(MHz)

100

(MHz)

Chế độ song công

n40

15

25@0

50@0

75@0

100@0

128@0

160@0

216@0

270@0









TDD

30



24@0

36@0

50@0

64@0

75@0

100@0

128@0

162@0

216@0





60



10@0

18@0

24 @0

30@0

36@0

50@0

64@0

75@0

100@0





n41

15



50@0

75@0

100@0



160@0

216@0

270@0









TDD

30



24@0

36@0

50@0



75@0

100@0

128@0

162@0

216@0

243@0

270@0

60



10@0

18@0

24@0



36@0

50@0

64@0

75@0

100@0

120@0

135@0

n77

15



50@0

75@0

100@0





216@0

270@0









TDD

30



24@0

36@0

50@0





100@0

128@0

162@0

216@0

243@0

270@0

60



10@0

18@0

24@0





50@0

64@0

75@0

100@0

120@0

135@0

n78

15



50@0

75@0

100@01





216@0

270@0









TDD

30



24@0

36@0

50@0





100@0

128@0

162@0

216@0

243@0

270@0

60



10@0

18@0

24@0





50@0

64@0

75@0

100@0

120@0

135@0

CHÚ THÍCH 1: Các khối tài nguyên UL phải được phân bổ càng gần càng tốt với dải tần hoạt động đường xuống nhưng phải trong giới hạn cấu hình băng thông truyền tải đối với băng thông kênh (bảng 5.3.2-1 tài liệu ETSI TS 138 521-1).

CHÚ THÍCH 2: Đối với băng 20; với15kHz SCS, trong trường hợp băng thông kênh 15MHz, thì các khối tài nguyên UL phải được phân bổ tại RBstart 11 và trong trường hợp băng thông kênh 20MHz, các khối tài nguyên UL phải được phân bổ tại RBstart 16; đối với 30kHz SCS, trong trường hợp băng thông kênh 15MHz, các khối tài nguyên UL phải được phân bổ tại RBstart 6 và trong trường hợp băng thông kênh 20MHz, các khối tài nguyên UL phải được phân bổ tại RBstart 8; với 60kHz SCS, trong trường hợp băng thông kênh 15MHz, các khối tài nguyên UL phải được phân bổ tại RBstart 3 và trong trường hợp băng thông kênh 20MHz, các khối tài nguyên UL phải được phân bổ tại RBstart 4.

CHÚ THÍCH 3: Đối với băng thông kênh DL mà không có băng thông kênh UL đối xứng, thì áp dụng giá trị cao nhất cấu hình UL với khoảng cách song thấp nhất.

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.1.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2, C3.1 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.1 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu UL được thiết lập theo các bảng 7.3.2.4.1-1, 7.3.2.4.1-2, 7.3.2.4.1-3, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS phát PDSCH qua PDCCH DCI định dạng 1_1 đối với C_RNTI để phát DL RMC quy định tại bảng 7.3.2.4.1-1, tài liệu ETSI TS 138 521-1. SS gửi các bit đệm MAC đường xuống trên DL RMC.

2) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo Bảng 7.3.2.4.1-1 tài liệu ETSI TS 138 521-1. Do UE không có dữ liệu tải để gửi nên UE phát các bit đệm MAC đường lên trên UL RMC.

3) Thiết lập mức tín hiệu đường xuống phù hợp với giá trị REFSENS quy định trong bảng 7.3.2.5-1, tài liệu ETSI TS 138 521-1. Gửi liên tục tại đường lên các lệnh điều khiển công suất "tăng" trong thông tin lịch đường lên tới UE để đảm bảo UE phát mức công suất cực đại PUMAX trong ít nhất khoảng thời gian đo thông lượng.

4) Đo thông lượng trung bình với thời gian đảm bảo tính thống kê theo phụ lục H.2, tài liệu ETSI TS 138 521-1.

3.4.2. Độ chọn lọc kênh lân cận

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp băng thông kênh và khoảng cách sóng mang con, chi tiết tại Bảng 52. Các kênh đo tham chiếu uplink (Reference Measurement Channels - RMCs) được quy định tại các phụ lục A.2 và A.3, tài liệu ETSI TS 138 521-1. Chi tiết OCNG patterns quy định tại phụ lục A.5, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 52 - Cấu hình đo kiểm đối với độ chọn lọc kênh lân cận

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải giữa

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, giữa, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất

Tham số đo



Cấu hình đường xuống

Cấu hình đường lên

Test ID

Modulation

RB allocation

Modulation

RB allocation

1

CP-OFDM QPSK

Chú thích 1

DFT-s-OFDM QPSK

Chú thích 1

CHÚ THÍCH 1: Quy định cấu hình đường lên và đường xuống quy định tại bảng 7.3.2.4.1-1, tài liệu ETSI TS 138 521-1

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.4.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2, C3.1 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.1 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu DL và UL được thiết lập theo bảng 7.5.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS phát PDSCH qua PDCCH DCI định dạng 1_1 đối với C_RNTI để phát DL RMC quy định tại bảng 7.5.4.1-1, tài liệu ETSI TS 138 521-1. SS gửi các bit đệm MAC đường xuống trên DL RMC.

2) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 7.5.4.1-1 tài liệu ETSI TS 138 521-1. Do UE không có dữ liệu tải và không có dữ liệu vòng lặp để gửi nên UE phát các bit đệm MAC đường lên trên UL RMC.

3) Đặt giá trị tín hiệu đường xuống theo bảng 7.5.5-2 hoặc 7.5.5-5, tài liệu ETSI TS 138 521-1 (Trường hợp 1). Gửi các lệnh điều khiển công suất đường lên tới UE (nên sử dụng bước nhỏ hơn hoặc bằng 1 dB) để đảm bảo công suất ra của UE trong khoảng - PW ± PW dB ở mức ngưỡng theo bảng 7.5.5-2 hoặc bảng 7.5.5-5 (Trường hợp 1), ít nhất là trong khoảng thời gian đo thông lượng. PW là cửa sổ công suất quy định tại bảng 7.5.5-7, tài liệu ETSI TS 138 521-1, đối với tần số sóng mang f và băng thông kênh BW

4) Thiết lập giá trị tín hiệu nhiễu theo bảng 7.5.5-2 hoặc 7.5.5-5, tài liệu ETSI TS 138 521-1 (Trường hợp 1) và tần số thấp hơn tín hiệu mong muốn, sử dụng nhiễu điều chế theo Phụ lục D tài liệu ETSI TS 138 521-1.

5) Đo thông lượng trung bình trong một khoảng thời gian đủ để đạt được tính toán thống kê theo phụ lục H tài liệu ETSI TS 138 521-1.

6) Lặp lại bước 3 tới 5, sử dụng tần số tín hiệu nhiễu cao hơn tín hiệu mong muốn trong trường hợp 1 tại bước 4.

7) Đặt giá trị tín hiệu đường xuống theo bảng 7.5.5-3 hoặc bảng 7.5.5-6, tài liệu ETSI TS 138 521-1 (Trường hợp 2). Gửi các lệnh điều khiển công suất đường lên tới UE (nên sử dụng bước nhỏ hơn hoặc bằng 1 dB) để đảm bảo công suất ra của UE trong khoảng - PW ± PW dB ở mức ngưỡng theo bảng 7.5.5-3 hoặc bảng 7.5.5-6 (Trường hợp 2), ít nhất là trong khoảng thời gian đo thông lượng. PW là cửa sổ công suất quy định tại bảng 7.5.5-7, tài liệu ETSI TS 138 521-1, đối với tần số sóng mang f và băng thông kênh BW

8) Thiết lập mức tín hiệu nhiễu tới giá trị theo bảng 7.5.5-3 hoặc bảng 7.5.5-6 (Trường hợp 2) và tần số thấp hơn tín hiệu mong muốn, sử dụng băng thông nhiễu điều chế theo Phụ lục D tài liệu ETSI TS 138 521-1.

9) Đo thông lượng trung bình trong một khoảng thời gian đủ để đạt được tính toán thống kê theo Phụ lục H tài liệu ETSI TS 138 521-1.

10) Lặp lại bước 7 tới 9, sử dụng tần số tín hiệu nhiễu cao hơn tín hiệu mong muốn trong trường hợp 2 tại bước 8.

11) Lặp lại đối với các băng thông kênh áp dụng cho cả trường hợp 1 và 2.

3.4.3. Đặc tính chặn

3.4.3.1. Chặn trong băng

3.4.3.1.1 Đối với sóng mang 5G

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp băng thông kênh và khoảng cách sóng mang con, chi tiết trong bảng dưới.

Các kênh đo tham chiếu đường lên và đường xuống (Reference Measurement Channels - RMCs) được quy định tại các phụ lục A.2 và A.3, tài liệu ETSI TS 138 521-1. Chi tiết OCNG patterns quy định tại phụ lục A.5, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 53 - Cấu hình đo kiểm đối với chặn trong băng

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải giữa

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, giữa, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất

Tham số đo



Cấu hình đường xuống

Cấu hình đường lên

Test ID

Modulation

RB allocation

Modulation

RB allocation

1

CP-OFDM QPSK

Chú thích 1

DFT-s-OFDM QPSK

Chú thích 1

CHÚ THÍCH 1: Quy định cấu hình đường lên và đường xuống quy định tại bảng 7.3.2.4.1-1, tài liệu ETSI TS 138 521-1

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.4.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2, C3.1 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.1 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu DL và UL được thiết lập theo bảng 7.6.2.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS phát PDSCH qua PDCCH DCI định dạng 1_1 đối với C_RNTI để phát DL RMC quy định tại bảng 7.6.2.4.1-1, tài liệu ETSI TS 138 521-1. SS gửi các bit đệm MAC đường xuống trên DL RMC.

2) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 7.6.2.4.1-1 tài liệu ETSI TS 138 521-1. Do UE không có dữ liệu tải và không có dữ liệu vòng lặp để gửi nên UE phát các bit đệm MAC đường lên trên UL RMC.

3) Đặt các tham số của bộ phát tín hiệu đối với tín hiệu nhiễu dưới tín hiệu mong muốn (Trường hợp 1) theo bảng các 7.6.2.5-1, 7.6.2.5-2 hoặc bảng 7.6.2.5-3 và 7.6.2.5-4, tài liệu ETSI TS 138 521-1 (tương ứng với từng băng 5G).

4) Đặt giá trị tín hiệu đường xuống theo bảng 7.6.2.5-1 hoặc 7.6.2.5-3, tài liệu ETSI TS 138 521-1. Gửi các lệnh điều khiển công suất đường lên tới UE (nên sử dụng bước nhỏ hơn hoặc bằng 1 dB) để đảm bảo công suất ra của UE trong khoảng - PW ± PW dB ở mức ngưỡng theo bảng 7.6.2.5-1 hoặc 7.6.2.5-3, ít nhất là trong khoảng thời gian đo thông lượng. PW là cửa sổ công suất quy định tại bảng 7.6.2.5-5, tài liệu ETSI TS 138 521-1, đối với tần số sóng mang f và băng thông kênh BW

5) Đo thông lượng trung bình trong một khoảng thời gian đủ để đạt được tính toán thống kê theo phụ lục H tài liệu ETSI TS 138 521-1.

6) Lặp lại bước 3 tới 5, sử dụng tần số tín hiệu nhiễu cao hơn tín hiệu mong muốn trong trường hợp 1 tại bước 3.

7) Lặp lại bước 3 tới 6, sử dụng tần số tín hiệu nhiễu trong trường hợp 2 tại bước 3 và 6. Các dải của trường hợp 2 phải bao trùm các bước của băng thông nhiễu.

3.4.3.1.2. Đối với sóng mang E-UTRA

Áp dụng mục 3.3.6, QCVN 117:2020/BTTTT.

3.4.3.2. Chặn ngoài băng

3.4.3.2.1. Đối với sóng mang 5G

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp băng thông kênh và khoảng cách sóng mang con, chi tiết trong bảng dưới. Các kênh đo tham chiếu uplink và downlink (Reference Measurement Channels - RMCs) được quy định tại các phụ lục A.2 và A.3, tài liệu ETSI TS 138 521-1. Chi tiết OCNG patterns quy định tại phụ lục A.5, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 54 - Cấu hình đo kiểm đối với chặn ngoài băng

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải giữa

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, trung, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất

Tham số đo



Cấu hình đường xuống

Cấu hình đường lên

Test ID

Modulation

RB allocation

Modulation

RB allocation

1

CP-OFDM QPSK

Chú thích 1

DFT-s-OFDM QPSK

Chú thích 1

CHÚ THÍCH 1: Quy định cấu hình đường lên và đường xuống quy định tại bảng 7.3.2.4.1-1, tài liệu ETSI TS 138 521-1

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.4.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2, C3.1 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.1 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu DL và UL được thiết lập theo bảng 7.6.3.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS phát PDSCH qua PDCCH DCI định dạng 1_1 đối với C_RNTI để phát DL RMC quy định tại bảng 7.6.3.4.1-1, tài liệu ETSI TS 138 521-1. SS gửi các bit đệm MAC đường xuống trên DL RMC.

2) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 7.6.3.4.1-1 tài liệu ETSI TS 138 521-1. Do UE không có dữ liệu tải và không có dữ liệu vòng lặp để gửi nên UE phát các bit đệm MAC đường lên trên UL RMC.

3) Đặt các tham số của bộ phát tín hiệu CW đối với tín hiệu nhiễu dưới tín hiệu mong muốn theo các bảng 7.6.3.5-2 hoặc 7.6.3.5-4, tài liệu ETSI TS 138 521-1. /Cỡ bước nhẩy tần là min ([CBW / 2],5) MHz.

4) Đặt giá trị tín hiệu đường xuống theo bảng 7.6.3.5-1 hoặc 7.6.3.5-3, tài liệu ETSI TS 138 521-1. Gửi các lệnh điều khiển công suất đường lên tới UE (nên sử dụng bước nhỏ hơn hoặc bằng 1 dB) để đảm bảo công suất ra của UE trong khoảng - PW ± PW dB ở mức ngưỡng theo bảng 7.6.3.5-1, đối với băng 5G mà FDL_high < 2700 MHz and FUL_high < 2700 MHz hoặc - PW ± PW dB ở mức ngưỡng theo bảng 7.6.2.5-3 đối với băng 5G mà FDL_low ≥ 3300 MHz and FUL_low ≥ 3300 MHz, ít nhất là trong khoảng thời gian đo thông lượng. PW là cửa sổ công suất quy định tại bảng 7.6.3.5-5, tài liệu ETSI TS 138 521-1, đối với tần số sóng mang f và băng thông kênh BW.

5) Đo thông lượng trung bình trong một khoảng thời gian đủ để đạt được tính toán thống kê theo phụ lục H tài liệu ETSI TS 138 521-1.

6) Ghi nhận tần số mà thông lượng không đảm bảo yêu cầu.

7) Lặp lại bước 3 tới 6, sử dụng tần số tín hiệu nhiễu cao hơn tín hiệu mong muốn trong bước 3.

3.4.3.2.2 Đối với sóng mang E-UTRA.

Áp dụng mục 3.3.6, QCVN 117:2020/BTTTT

3.4.3.3. Chặn băng hẹp

3.4.3.3.1. Đối với sóng mang 5G

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp băng thông kênh và khoảng cách sóng mang con, chi tiết tại Bảng 55. Các kênh đo tham chiếu đường lên và đường xuống (Reference Measurement Channels - RMCs) được quy định tại các phụ lục A.2 và A.3, tài liệu ETSI TS 138 521-1. Chi tiết OCNG patterns quy định tại phụ lục A.5, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 55 - Cấu hình đo kiểm đối với chặn băng hẹp

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải giữa

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, trung, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất

Tham số đo



Cấu hình đường xuống

Cấu hình đường lên

Test ID

Modulation

RB allocation

Modulation

RB allocation

1

CP-OFDM QPSK

Chú thích 1

DFT-s-OFDM QPSK

Chú thích 1

CHÚ THÍCH 1: Quy định cấu hình đường lên và đường xuống quy định tại bảng 7.3.2.4.1-1, tài liệu ETSI TS 138 521-1

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.4.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2, C3.1 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.1 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu DL và UL được thiết lập theo bảng 7.6.3.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS phát PDSCH qua PDCCH DCI định dạng 1_1 đối với C_RNTI để phát DL RMC quy định tại bảng 7.6.3.4.1-1, tài liệu ETSI TS 138 521-1. SS gửi các bit đệm MAC đường xuống trên DL RMC.

2) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 7.6.3.4.1-1 tài liệu ETSI TS 138 521-1. Do UE không có dữ liệu tải và không có dữ liệu vòng lặp để gửi nên UE phát các bit đệm MAC đường lên trên UL RMC.

3) Đặt các tham số của bộ phát tín hiệu CW đối với tín hiệu nhiễu dưới tín hiệu mong muốn theo các bảng 7.6.4.5-1, tài liệu ETSI TS 138 521-1.

4) Đặt giá trị tín hiệu đường xuống theo bảng 7.6.3.5-1, tài liệu ETSI TS 138 521-1. Gửi các lệnh điều khiển công suất đường lên tới UE (nên sử dụng bước nhỏ hơn hoặc bằng 1 dB) để đảm bảo công suất ra của UE trong khoảng - PW ± PW dB ở mức ngưỡng theo bảng 7.6.3.5-1, ít nhất là trong khoảng thời gian đo thông lượng. PW là cửa sổ công suất quy định tại bảng 7.6.4.5-2, tài liệu ETSI TS 138 521-1, đối với tần số sóng mang f và băng thông kênh BW.

5) Đo thông lượng trung bình trong một khoảng thời gian đủ để đạt được tính toán thống kê theo phụ lục H tài liệu ETSI TS 138 521-1.

6) Lặp lại bước 3 tới 5, sử dụng tần số tín hiệu nhiễu cao hơn tín hiệu mong muốn trong bước 3.

3.4.3.3.2. Đối với sóng mang E-UTRA

Áp dụng mục 3.3.6, QCVN 117:2020/BTTTT

3.4.4. Đáp ứng giả

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp băng thông kênh và khoảng cách sóng mang con, chi tiết trong bảng dưới. Các kênh đo tham chiếu uplink và downlink (Reference Measurement Channels - RMCs) được quy định tại các phụ lục A.2 và A.3, tài liệu ETSI TS 138 521-1. Chi tiết OCNG patterns quy định tại phụ lục A.5, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 56 - Cấu hình đo kiểm đối với đáp ứng giả

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải giữa

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, giữa, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất

Tham số đo



Cấu hình đường xuống

Cấu hình đường lên

Test ID

Modulation

RB allocation

Modulation

RB allocation

1

CP-OFDM QPSK

Chú thích 1

DFT-s-OFDM QPSK

Chú thích 1

CHÚ THÍCH 1: Quy định cấu hình đường lên và đường xuống quy định tại bảng 7.3.2.4.1-1, tài liệu ETSI TS 138 521-1

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.4.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2, C3.1 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.1 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu DL và UL được thiết lập theo bảng 7.6.3.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS phát PDSCH qua PDCCH DCI định dạng 1_1 đối với C_RNTI để phát DL RMC quy định tại bảng 7.6.3.4.1-1, tài liệu ETSI TS 138 521-1. SS gửi các bit đệm MAC đường xuống trên DL RMC.

2) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 7.6.3.4.1-1 tài liệu ETSI TS 138 521-3 tương ứng với sóng mang thành phần E-UTRA và 5G. Do UE không có dữ liệu tải và không có dữ liệu vòng lặp để gửi nên UE phát các bit đệm MAC đường lên trên UL RMC.

3) Đặt giá trị tín hiệu đường xuống theo bảng 7.7B.3.5-1, 7.7B.3.5-3 hoặc bảng 7.7B.3.5-4 tài liệu ETSI TS 138 521-3 tương ứng với sóng mang thành phần E-UTRA và 5G,. Gửi các lệnh điều khiển công suất đường lên tới UE (nên sử dụng bước nhỏ hơn hoặc bằng 1 dB) để đảm bảo công suất ra của UE trong khoảng cửa sổ điều khiển công suất đường lên được xác định bởi giá trị -MU đến -(MU + kích thước cửa sổ điều khiển công suất đường lên) dB của giá trị (PCMAX_L,c - 4 dB) đối với sóng mang thành phần E-UTRA và nhỏ hơn 29 dB so với giá trị PPCMAX_L,f,c đối với sóng mang thành phần 5G trong tối thiểu một chu kỳ của phép đo thông lượng.

4) Đặt tham số cho bộ tạo tín hiệu CW để tạo một tín hiệu nhiễu theo bảng 7.7B.3.5-2 tài liệu ETSI TS 138 521-3. Các tần số có phát xạ giả được lấy từ quá trình đo các chỉ tiêu đặc tính chặn.

5) Đối với tần số có phát xạ giả, đo thông lượng trung bình của sóng mang thành phần 5G trong một khoảng thời gian đù đề đạt được tính toán thống kê theo phụ lục H.2 tài liệu ETSI TS 138 521-3.

6) Đặt giá trị tín hiệu đường xuống theo bảng 7.7B.3.5-1, 7.7B.3.5-3 hoặc bảng 7.7B.3.5-4 tài liệu ETSI TS 138 521-3 tương ứng với sóng mang thành phần E-UTRA và 5G,. Gửi các lệnh điều khiển công suất đường lên tới UE (nên sử dụng bước nhỏ hơn hoặc bằng 1 dB) để đảm bảo công suất ra của UE trong khoảng cửa số điều khiển công suất đường lên được xác định bởi giá trị -MU đến -(MU + kích thước cửa sổ điều khiển công suất đường lên) dB của giá trị (PCMAX L,c - 4 dB) đối với sóng mang thành phần 5G và nhỏ hơn 29 dB so với giá trị PCMAX L,f,c đối với sóng mang thành phần E-UTRA trong tối thiểu một chu kỳ của phép đo thông lượng

7) Đặt tham số cho bộ tạo tín hiệu CW để tạo một tín hiệu nhiễu theo bảng 7.7B.3.5- 2 tài liệu ETSI TS 138 521-3, Các tần số có phát xạ giả được lấy từ quá trình đo các chỉ tiêu đặc tính chặn đối với sóng mang thành phần E-UTRA và 5G tương ứng.

8) Đối với tần số có phát xạ giả, đo thông lượng trung bình của sóng mang thành phần E-UTRA và 5G tương ứng trong một khoảng thời gian đủ để đạt được tính toán thống kê theo phụ lục H.2 tài liệu ETSI TS 138 521-3.

3.4.5. Đặc tính xuyên điều chế

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp băng thông kênh và khoảng cách sóng mang con, chi tiết tại Bảng 57. Các kênh đo tham chiếu uplink và downlink (Reference Measurement Channels - RMCs) được quy định tại các phụ lục A.2 và A.3, tài liệu ETSI TS 138 521-1. Chi tiết OCNG patterns quy định tại phụ lục A.5, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 57 - Cấu hình đo kiểm đối với xuyên điều chế băng rộng

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải giữa

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, giữa, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất

Tham số đo



Cấu hình đường xuống

Cấu hình đường lên

Test ID

Modulation

RB allocation

Modulation

RB allocation

1

CP-OFDM QPSK

Chú thích 1

DFT-s-OFDM QPSK

Chú thích 1

CHÚ THÍCH 1:   Quy định cấu hình đường lên và đường xuống quy định tại bảng 7.3.2.4.1-1, tài liệu ETSI TS 138 521-1

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.4.1 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2, C3.1 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.1 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu DL và UL được thiết lập theo bảng 7.5.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) SS phát PDSCH qua PDCCH DCI định dạng 1_1 đối với C_RNTI để phát DL RMC quy định tại bảng 7.8.2.4.1-1, tài liệu ETSI TS 138 521-1. SS gửi các bit đệm MAC đường xuống trên DL RMC.

2) SS gửi thông tin lịch đường lên cho mỗi quá trình UL HARQ thông qua PDCCH DCI định dạng 0_1 cho C_RNTI để sắp xếp cho UL RMC theo bảng 7.8.2.4.1-1 tài liệu ETSI TS 138 521-1. Do UE không có dữ liệu tải và không có dữ liệu vòng lặp để gửi nên UE phát các bit đệm MAC đường lên trên UL RMC.

3) Đặt giá trị tín hiệu đường xuống theo bảng 7.8.2.5-1, tài liệu ETSI TS 138 521-1. Gửi các lệnh điều khiển công suất đường lên tới UE (nên sử dụng bước nhỏ hơn hoặc bằng 1 dB) để đảm bảo công suất ra của UE trong khoảng - PW ± PW dB ở mức ngưỡng theo bảng 7.8.2.5-1. PW là cửa sổ công suất quy định tại bảng 7.8.2-3, tài liệu ETSI TS 138 521-1, đối với tần số sóng mang f và băng thông kênh BW.

4) Đặt giá trị mức tín hiệu nhiễu theo bảng 7.8.2.5-1, tài liệu ETSI TS 138 521-1 và tần số dưới tín hiệu mong muốn.

5) Đo thông lượng trung bình trong một khoảng thời gian đủ để đạt được tính toán thống kê theo phụ lục G.2 tài liệu ETSI TS 138 521-1.

6) Lặp lại bước 3 tới 5, sử dụng tần số tín hiệu nhiễu cao hơn tín hiệu mong muốn trong bước 4.

3.4.6. Phát xạ giả

a. Điều kiện ban đầu

Các cấu hình đo kiểm ban đầu bao gồm các điều kiện môi trường, các tần số đo kiểm, các băng thông đo kiểm và khoảng cách sóng mang con trên băng tần hoạt động 5G. Tất cả các cấu hình này phải được áp dụng cho đo kiểm các tham số đối với mỗi tổ hợp băng thông kênh và khoảng cách sóng mang con, chi tiết tại Bảng 58. Các kênh đo tham chiếu uplink và downlink (Reference Measurement Channels - RMCs) được quy định tại các phụ lục A.2 và A.3, tài liệu ETSI TS 138 521-1. Chi tiết OCNG patterns quy định tại phụ lục A.5, tài liệu ETSI TS 138 521-1.

Các cấu hình của PDSCH và PDCCH tham khảo phụ lục C.2, tài liệu ETSI TS 138 521-1.

Bảng 58 - Cấu hình đo kiểm đối với phát xạ giả máy thu

Điều kiện ban đầu

Điều kiện môi trường: Tài liệu TS 38.508-1 Mục 4.1

Bình thường

Các tần số đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Dải giữa

Các băng thông kênh đo kiểm: Tài liệu TS 38.508-1 Mục 4.3.1

Thấp nhất, giữa, cao nhất

SCS đo kiểm: Tài liệu bảng 5.3.5-1, ETSI TS 138 521-1

Thấp nhất

Tham số đo



Cấu hình đường xuống

Cấu hình đường lên

Test ID

Modulation

RB allocation

Modulation

RB allocation

1

N/A

0

N/A

0

CHÚ THÍCH 1:   Quy định cấu hình đường lên và đường xuống quy định tại bảng 7.3.2.4.1-1, tài liệu ETSI TS 138 521-1

1) Kết nối SS tới đầu nối ăng ten của UE như chỉ dẫn tại Phụ lục A, tài liệu TS 38.508-1, hình A.3.1.5 đối với TE và mục A.3.2 đối với UE.

2) Thiết lập các tham số cho tế bào theo 4.4.3 tài liệu TS 38.508-1.

3) Các tín hiệu đường xuống ban đầu được thiết lập theo C.0, C.1, C.2, C3.1 và các tín hiệu đường lên theo G.0, G.1, G.2, G.3.1 của tài liệu ETSI TS 138 521-1.

4) Các kênh đo tham chiếu DL và UL được thiết lập theo bảng 7.9.4.1-1, tài liệu ETSI TS 138 521-1.

5) Các điều kiện truyền sóng được thiết lập theo B.0 của tài liệu ETSI TS 138 521-1.

6) Đảm bảo UE ở trạng thái RRC_CONNECTED với các tham số thủ tục chung như sau: Connectivity NR, Connected không giải phóng On, Test Mode On và Test Loop Function On tuân thủ theo mục 4.5, tài liệu TS 38.508-1.

b. Thủ tục đo

1) Sử dụng máy phân tích phổ (hoặc thiết bị tương đương) quét toàn độ dải tần và đo công suất trung bình của phát xạ giả

2) Lặp lại bước 1 đối với tất cả ăng ten Rx của UE

4. QUY ĐỊNH VỀ QUẢN LÝ

4.1. Thiết bị đầu cuối mạng thông tin di động 5G lai ghép thuộc phạm vi điều chỉnh trong mục 1.1 phải tuân thủ các quy định kỹ thuật trong Quy chuẩn này.

4.2. Phương tiện, thiết bị đo: Tuân thủ các quy định hiện hành.

5. TRÁCH NHIỆM CỦA TỔ CHỨC, CÁ NHÂN

Các tổ chức, cá nhân liên quan có trách nhiệm thực hiện các quy định về chứng nhận hợp quy và công bố hợp quy các thiết bị đầu cuối mạng thông tin di động 5G lai ghép và chịu sự kiểm tra của cơ quan quản lý nhà nước theo các quy định hiện hành.

6. TỔ CHỨC THỰC HIỆN

6.1. Cục Viễn thông và các Sở Thông tin và Truyền thông có trách nhiệm tổ chức triển khai hướng dẫn và quản lý các thiết bị đầu cuối mạng thông tin di động 5G lai ghép theo Quy chuẩn này.

6.2. Trong trường hợp các quy định nêu tại quy chuẩn này có sự thay đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định tại văn bản mới.

6.3. Trong quá trình triển khai thực hiện quy chuẩn này, nếu có vấn đề phát sinh, vướng mắc, các tổ chức và cá nhân có liên quan phản ánh bằng văn bản về Bộ Thông tin và Truyền thông (Vụ Khoa học và Công nghệ) để được hướng dẫn, giải quyết./.



Phụ lục A

(Quy định)

Quy định về mã HS của thiết bị đầu cuối thông tin di động mặt đất 5G



TT

Tên sản phẩm, hàng hóa theo QCVN

Mã số HS

Mô tả sản phẩm, hàng hóa

01

Thiết bị đầu cuối mạng thông tin di động 5G lai ghép

8517.12.00

8517.62.59

Máy điện thoại hoặc thiết bị đầu cuối di động (thiết bị truyền dẫn kết hợp với thiết bị thu) sử dụng công nghệ thông tin di động thế hệ thứ năm (5G) có hoặc không tích hợp một hoặc nhiều các chức năng sau:

- Đầu cuối thông tin di động mặt đất;

- Thu phát vô tuyến sử dụng kỹ thuật điều chế trải phổ trong băng tần 2,4 GHz;

- Truy nhập vô tuyến băng tần 5 GHz;

- Phát, thu-phát vô tuyến cự ly ngắn.



Thư mục tài liệu tham khảo

[1] ETSI TS 138 101-1 (V16.8.0) (09-2021): 5G User Equipment (UE) radio transmission and reception; Part 1: Range 1 Standalone (3GPP TS 38.101-1 version 16.7.0 Release 16);

[2] ETSI TS 138 101-3 (V16.8.0) (09-2021): 5G User Equipment (UE) radio transmission and reception; Part 3: Range 1 and Range 2 Interworking operation with other radios (3GPP TS 38.101-3 version 16.7.0 Release 16).

[3] ETSI TS 138 521-1 (V16.8.0) (08-2021): 5G User Equipment (UE) conformance specification; Radio transmission and reception; Part 1: Range 1 standalone (3GPP TS 38.521-1 version 16.5.0 Release 16);

[4] ETSI TS 138 521-3 (V16.8.0) (08-2021): 5G User Equipment (UE) conformance specification; Radio transmission and reception; Part 3: Range 1 and Range 2 Interworking operation with other radios (3GPP TS 38.521-3 version 16.7.0 Release 16).



Ghi chú
LuatVietnam.vn độc quyền cung cấp bản dịch chính thống Công báo tiếng Anh của Thông Tấn Xã Việt Nam.
Tình trạng hiệu lực: Đã biết
Hiển thị:
download Văn bản gốc có dấu (PDF)
download Văn bản gốc (Word)
Lã Nga

Để được giải đáp thắc mắc, vui lòng gọi

19006192

Theo dõi LuatVietnam trên YouTube

TẠI ĐÂY

văn bản cùng lĩnh vực

Quyết định 1380/QĐ-TTg của Thủ tướng Chính phủ sửa đổi, bổ sung Quyết định 33/QĐ-TTg ngày 05/5/2023 của Thủ tướng Chính phủ về việc thành lập Hội đồng thẩm định Quy hoạch tổng thể hệ thống kho dự trữ quốc gia thời kỳ 2021-2030, tầm nhìn đến năm 2050 đã được sửa đổi, bổ sung tại Quyết định 356/QĐ-TTg ngày 03/5/2024 của Thủ tướng Chính phủ sửa đổi, bổ sung Quyết định 33/QĐ-TTg ngày 05/5/2023 của Thủ tướng Chính phủ

Quyết định 1380/QĐ-TTg của Thủ tướng Chính phủ sửa đổi, bổ sung Quyết định 33/QĐ-TTg ngày 05/5/2023 của Thủ tướng Chính phủ về việc thành lập Hội đồng thẩm định Quy hoạch tổng thể hệ thống kho dự trữ quốc gia thời kỳ 2021-2030, tầm nhìn đến năm 2050 đã được sửa đổi, bổ sung tại Quyết định 356/QĐ-TTg ngày 03/5/2024 của Thủ tướng Chính phủ sửa đổi, bổ sung Quyết định 33/QĐ-TTg ngày 05/5/2023 của Thủ tướng Chính phủ

Hành chính, Thông tin-Truyền thông

Quyết định 2240/QĐ-TTg của Thủ tướng Chính phủ về phê duyệt tổng mức kinh phí thực hiện Chương trình hỗ trợ hoạt động sáng tạo tác phẩm, công trình văn học nghệ thuật, báo chí ở Trung ương và các Hội Văn học nghệ thuật địa phương; hỗ trợ tác phẩm báo chí chất lượng cao ở các Hội Nhà báo địa phương giai đoạn 2021 - 2025 và phân bổ kinh phí thực hiện Chương trình năm 2021

Quyết định 2240/QĐ-TTg của Thủ tướng Chính phủ về phê duyệt tổng mức kinh phí thực hiện Chương trình hỗ trợ hoạt động sáng tạo tác phẩm, công trình văn học nghệ thuật, báo chí ở Trung ương và các Hội Văn học nghệ thuật địa phương; hỗ trợ tác phẩm báo chí chất lượng cao ở các Hội Nhà báo địa phương giai đoạn 2021 - 2025 và phân bổ kinh phí thực hiện Chương trình năm 2021

Thông tin-Truyền thông, Văn hóa-Thể thao-Du lịch

văn bản mới nhất

Quên mật khẩu
Nhập tên tài khoản của bạn để khôi phục mật khẩu của bạn.
Gửi
Đặt mật khẩu mới
Mật khẩu hiện tại:
Mật khẩu mới:
Nhập lại mật khẩu mới:
Xác nhận
Thông báo

Cảm ơn quý khách đã gửi báo lỗi.

Đóng
Đang tải dữ liệu...
Đặt mua Tiêu chuẩn quốc gia - tcvn

Thông tin đặt mua

Dấu (*) là trường bắt buộc nhập

Loại tài liệu*:
- +

Thông tin chi tiết TCVN

Số hiệu:TCVN 12828:2019
Tiêu đề:Tiêu chuẩn Quốc gia TCVN 12828:2019 Nước giải khát
Ngày/năm ban hành:31/12/2019
Số trang:9
TC bị thay thế:Chưa có
TC thay thế:Chưa có
TC tương đương:Chưa có
Trạng thái:Còn hiệu lực
Chỉ số phân loại:Chưa biết
  • Đơn giá:
  • Từ 1-10 trang: 50.000đ/cuốn
  • Từ 11-20 trang: 100.000đ/cuốn
  • Từ 21-30 trang: 150.000đ/cuốn
  • Từ 31-40 trang: 200.000đ/cuốn
  • Trên 40 trang: 4.000đ/cuốn
  • Tổng cộng: 50.000đ
Gửi đặt mua

Thông tin liên hệ về Tiêu chuẩn Quốc gia - TCVN

Trung tâm Thông tin – Truyền thông (ISMQ), Tổng cục Tiêu chuẩn Đo lường Chất lượng

Số 8 Hoàng Quốc Việt, Quận Cầu Giấy, Hà Nội | ĐT: (024) 37562608 – Email: [email protected]

Hotline (hỗ trợ) của LuatVietnam: 0938361919

Đặt mua Tiêu chuẩn quốc gia - tcvn

Thông tin liên hệ về Tiêu chuẩn Quốc gia - TCVN

Trung tâm Thông tin – Truyền thông (ISMQ), Tổng cục Tiêu chuẩn Đo lường Chất lượng

Số 8 Hoàng Quốc Việt, Quận Cầu Giấy, Hà Nội | ĐT: (024) 37562608 – Email: [email protected]

Hotline (hỗ trợ) của LuatVietnam: 0938361919

loading
×
×
×
Chọn danh mục văn bản cần lưu
Lưu
Vui lòng đợi
Chú thích màu chỉ dẫn Click vào nội dung được bôi màu để xem chi tiết
Sửa đổi, bổ sung, đính chính
Thay thế
Hướng dẫn
Bãi bỏ
Bãi bỏ cụm từ
Bình luận
