Thông tư 22/2022/TT-BTTTT Quy chuẩn về tương thích điện từ với thiết bị thông tin vô tuyến điện

THÔNG TƯ

Ban hành “Quy chuẩn kỹ thuật quốc gia về tương thích điện từ đối với thiết bị thông tin vô tuyến điện”

_______________

Căn cứ Luật Tiêu chuẩn và Quy chuẩn kỹ thuật ngày 29 tháng 6 năm 2006;

Căn cứ Luật Viễn thông ngày 23 tháng 11 năm 2009;

Căn cứ Luật Tần số vô tuyến điện ngày 23 tháng 11 năm 2009;

Căn cứ Nghị định số 127/2007/NĐ-CP ngày 01 tháng 8 năm 2007 của Chính phủ quy định chi tiết và hướng dẫn thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật;

Căn cứ Nghị định số 78/2018/NĐ-CP ngày 16 tháng 5 năm 2018 của Chính phủ sửa đổi, bổ sung một số điều của Nghị định số 127/2007/NĐ-CP ngày 01 tháng 8 năm 2007 của Chính phủ quy định chi tiết thi hành một số điều Luật Tiêu chuẩn và Quy chuẩn kỹ thuật;

Căn cứ Nghị định số 48/2022/NĐ-CP ngày 26 tháng 7 năm 2022 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Thông tin và Truyền thông;

Theo đề nghị của Vụ trưởng Vụ Khoa học và Công nghệ,

Bộ trưởng Bộ Thông tin và Truyền thông ban hành Thông tư quy định Quy chuẩn kỹ thuật quốc gia về tương thích điện từ đối với thiết bị thông tin vô tuyến điện.

1. QUY ĐỊNH CHUNG

1.1. Phạm vi điều chỉnh

Quy chuẩn này quy định các yêu cầu chung về tương thích điện từ (EMC) đối với các thiết bị vô tuyến và phụ trợ liên quan, không bao gồm thiết bị thu quảng bá.

Các thông số kỹ thuật liên quan đến cổng ăng ten của thiết bị vô tuyến và phát xạ bức xạ từ cổng vỏ của thiết bị vô tuyến và tổ hợp của thiết bị vô tuyến và thiết bị phụ trợ không nằm trong phạm vị điều chỉnh của quy chuẩn này.

Cách bố trí đo kiểm EMC và phương pháp đánh giá kết quả đo kiểm riêng thích hợp cho từng loại thiết bị vô tuyến được quy định trong các phần Điều kiện riêng liên quan tại các phần của bộ tiêu chuẩn ETSI EN 301 489.

Trong trường hợp khác biệt (ví dụ về điều kiện riêng, định nghĩa, chữ viết tắt) giữa Quy chuẩn này và các quy định trong Điều kiện riêng liên quan tại các phần của bộ tiêu chuẩn ETSI EN 301 489 thì áp dụng phần Điều kiện riêng liên quan của bộ tiêu chuẩn ETSI EN 301 489.

Trường hợp không có quy chuẩn kỹ thuật quy định điều kiện riêng cho thiết bị/dịch vụ vô tuyến cụ thể, ví dụ trong trường hợp khởi tạo mới một dịch vụ vô tuyến hoặc một ứng dụng cụ thể, thì có thể sử dụng Quy chuẩn này cùng với thông tin riêng của thiết bị vô tuyến do nhà sản xuất cung cấp để kiểm tra các yêu cầu EMC như đã nêu ra trong Quy chuẩn này.

Mã số HS của các thiết bị thuộc phạm vi của quy chuẩn này quy định tại Phụ lục G.

1.2. Đối tượng áp dụng

Quy chuẩn kỹ thuật này áp dụng đối với các cơ quan, tổ chức, cá nhân Việt Nam và nước ngoài có hoạt động sản xuất, kinh doanh và khai thác các thiết bị thuộc phạm vi điều chỉnh của Quy chuẩn này trên lãnh thổ Việt Nam.

1.3. Tài liệu viện dẫn

QCVN 118:2018/BTTTT, Quy chuẩn kỹ thuật quốc gia về tương thích điện từ cho thiết bị đa phương tiện - Yêu cầu phát xạ.

TCVN 7909-4-2:2015 Tương thích điện từ(EMC) - Phần 4-2: Phương pháp đo và thử- Thử miễn nhiễm đối với hiện tượng phóng tĩnh điện.

TCVN 7909-4-3:2015 Tương thích điện từ (EMC) - Phần 4-3: Phương pháp đo và thử - Thử miễn nhiễm đối với trường điện từ bức xạ tần số vô tuyến.

IEC 61000-4-4:2012 Electromagnetic compatibility (EMC) - Part 4-4: Testing and measurement techniques - Electrical fast transient/burst immunity test.

IEC 61000-4-5:2014/AMD1:2017 Electromagnetic compatibility (EMC) - Part 4-5: Testing and measurement techniques - Surge immunity test

IEC 61000-4-11:2004 Electromagnetic compatibility (EMC) - Part 4-11: Testing and measurement techniques - Voltage dips, short interruptions and voltage variations immunity tests.

ISO 7637-2 (2011), Road vehicles - Electrical disturbances from conduction and coupling - Part 2: Electrical transient conduction along supply lines only.

IEC 61000-3-3:2013/A1:2017 Electromagnetic compatibility (EMC) - Part 3-3: Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems, for equipment with rated current ≤ 16 A per phase and not subject to conditional connection.

CISPR 25, Radio disturbance characteristics for the protection of receivers used on board vehicles, boats, and on devices - Limits and methods of measurement.

IEC 61000-3-12:2011 Electromagnetic compatibility (EMC) - Part 3-12: Limits - Limits for harmonic currents produced by equipment connected to public low-voltage systems with input current > 16 A and ≤ 75 A per phase.

IEC 61000-3-11:2000 Electromagnetic compatibility (EMC) - Part 3-11: Limits - Limitation of voltage changes, voltage fluctuations and flicker in public low-voltage supply systems - Equipment with rated current ≤ 75 A and subject to conditional connection.

EN 50561-3 (2016): Power line communication apparatus used in low-voltage installations - Radio disturbance characteristics - Limits and methods of measurement-Part 3: Apparatus operating above 30 MHz.

EN 50561-1:2013/AC:2015 Power line communication apparatus used in low-voltage installations - Radio disturbance characteristics - Limits and methods of measurement-Part 1: Apparatus for in-home use.

IEC 61000-3-2:2014 Electromagnetic compatibility (EMC) - Part 3-2: Limits - Limits for harmonic current emissions (equipment input current ≤ 16 A per phase).

IEC 61000-4-34:2005/A1:2009 Electromagnetic compatibility (EMC) - Part 4-34: Testing and measurement techniques - Voltage dips, short interruptions and voltage variations immunity tests for equipment with mains current more than 16 A per phase.

1.4. Giải thích từ ngữ

1.4.1. Thiết bị phụ trợ (ancillary equipment)

Thiết bị được sử dụng trong kết nối với máy thu hoặc máy phát.

CHÚ THÍCH 1: Một thiết bị được coi là thiết bị phụ trợ khi:

- Thiết bị được sử dụng kết hợp với một máy thu hoặc máy phát để tạo ra các tính năng hoạt động và/hoặc điều khiển bổ sung cho thiết bị vô tuyến (ví dụ như để mở rộng điều khiển tới vị trí hoặc khu vực khác); và

- Thiết bị không thể sử dụng riêng lẻ để tạo ra các chức năng sử dụng độc lập của một máy thu hoặc máy phát; và

- Máy thu/máy phát mà nó kết nối tới có khả năng tạo ra một số hoạt động đã được dự tính như phát và/ hoặc thu không cần có thiết bị phụ trợ (nghĩa là nó không phải là một khối con của thiết bị chính cần thiết để duy trì chức năng cơ bản của thiết bị chính).

1.4.2. Cổng ăng ten (antenna port)

Cổng để kết nối một ăng ten phát và/hoặc thu năng lượng RF bức xạ.

1.4.3. Thiết bị liên quan (associated equipment)

Thiết bị cần thiết để thực hiện và/hoặc giám sát hoạt động của EUT.

1.4.4. Thiết bị trạm gốc (base station equipment)

Thiết bị vô tuyến và/hoặc phụ trợ dùng tại một vị trí cố định và được cấp điện trực tiếp hoặc gián tiếp (tức là qua nguồn điện lưới hoặc bộ biến đổi điện AC/DC) bởi mạng điện lưới hoặc mạng điện DC cục bộ.

1.4.5. Thiết bị thu quảng bá (broadcast receivers)

Thiết bị chứa bộ điều hưởng dùng để thu dịch vụ quảng bá.

CHÚ THÍCH: Dịch vụ quảng bá này thường là những dịch vụ phát thanh và truyền hình, kể cả các dịch vụ quảng bá trên mặt đất, quảng bá qua vệ tinh.

1.4.6. Kết nối có điều kiện (conditional connection)

Kết nối thiết bị yêu cầu trở kháng nguồn cung cấp của người dùng tại điểm giao diện thấp hơn trở kháng Zref để phát xạ của thiết bị tuân thủ các giới hạn trong IEC 61000- 3-11.

CHÚ THÍCH: Đáp ứng các giới hạn thay đổi điện áp không phải là điều kiện duy nhất để kết nối; có thể phải đáp ứng các giới hạn phát xạ đối với các hiện tượng khác như sóng hài.

1.4.7. Hiện tượng liên tục (Nhiễu liên tục) (continuous phenomena)

Nhiễu điện từ mà tác động của nó lên thiết bị hoặc trang thiết bị cụ thể không thể xếp vào một số các hiệu ứng đã biết.

CHÚ THÍCH: Xem IEC 60050-161.

1.4.8. Cổng vỏ (enclosure port)

Ranh giới vật lý của thiết bị mà trường điện từ có thể bức xạ và gây ảnh hưởng.

CHÚ THÍCH: Trong trường hợp thiết bị có ăng ten liền, cổng này không cách ly với cổng ăng ten

1.4.9. Băng tần loại trừ (exclusion band)

(Các) Dải tần số không bị kiểm tra hoặc đánh giá

1.4.10. Sử dụng cố định (fixed-use)

Sử dụng thiết bị ở một vị trí cố định thường xuyên hoặc tại vị trí kết nối tới bộ chuyển đổi nguồn điện xoay chiều dựa trên các nền tảng tạm thời.

1.4.11. Ăng ten liền (integral antenna)

Ăng ten được thiết kế để kết nối vĩnh viễn với thiết bị và được coi là một phần của cổng kết nối.

CHÚ THÍCH: Ăng ten tích hợp có thể được lắp bên trong hoặc bên ngoài.

1.4.12. Thiết bị đa vô tuyến (multi-radio equipment)

Thiết bị vô tuyến bao gồm hai hoặc nhiều máy phát và/hoặc máy thu, sử dụng các công nghệ khác nhau có thể hoạt động đồng thời.

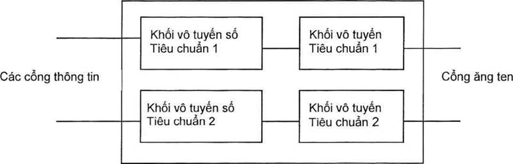

Hình 1 - Thiết bị đa vô tuyến

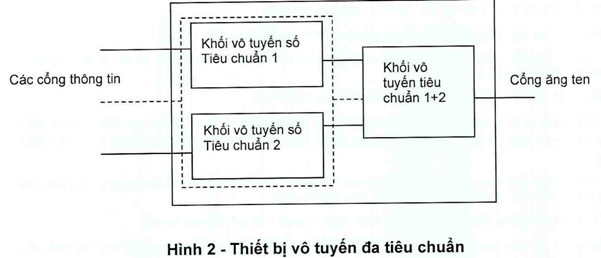

1.4.13. Thiết bị vô tuyến đa tiêu chuẩn (multi-standard radio)

Thiết bị vô tuyến có máy thu, máy phát có thể xử lý đồng thời hai hoặc nhiều sóng mang trong các thành phần RF hoạt động chung trên băng thông cụ thể với ít nhất có một sóng mang khác biệt công nghệ truy nhập với một (nhiều) sóng mang khác.

1.4.14. Băng tần chiếm dụng (occupied bandwidth)

Độ rộng của dải tần số mà công suất phát trung bình dưới giới hạn tần số dưới và giới hạn tần số trên bằng tỷ lệ phần trăm được xác định β/2 của tổng công suất trung bình của một phát xạ nhất định; trừ khi có quy định khác cho loại phát xạ thích hợp, giá trị của β/2 nên được lấy là 0,5 %.

1.4.15. Dải tần hoạt động (operating frequency range)

(Các) Dải tần số vô tuyến được xác định bởi thiết bị cần đo kiểm (EUT) với nguyên vẹn các khối của nó.

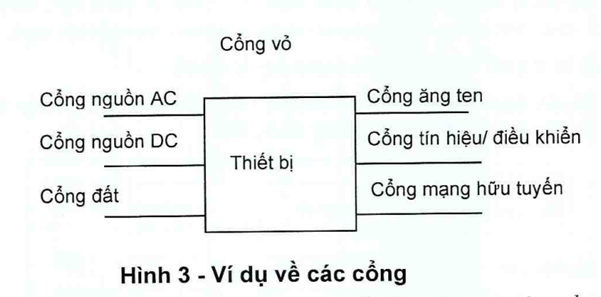

1.4.16. Cổng (port)

Giao diện cụ thể của thiết bị đã biết với môi trường điện từ.

CHÚ THÍCH 1: Ví dụ, bất kỳ điểm đấu nối trên một thiết bị dùng để đấu nối cáp tới/ từ thiết bị này được coi như là một cổng (xem Hình 3).

CHÚ THÍCH 2: Giao diện chỉ sử dụng sợi quang có vỏ bọc không dẫn điện thì không phải là cổng sử dụng cho mục đích thử nghiệm vì nó không tương tác với môi trường điện từ trong dải tần số, dải tần số áp dụng cho Quy chuẩn này. Giao diện sợi quang vẫn có thể được sử dụng để đánh giá hiệu suất.

CHÚ THÍCH 3: Trong trường hợp thiết bị có ăng ten liền thì cổng ăng ten là cổng vỏ.

1.4.17. Thiết bị cầm tay (portable equipment)

Thiết bị vô tuyến và/hoặc thiết bị phụ trợ dùng cho hoạt động di động (ví dụ thiết bị cầm tay) sử dụng nguồn điện ắc quy riêng của nó.

CHÚ THÍCH: Các thiết bị thường được cầm tay.

1.4.18. Thiết bị vô tuyến (radio equipment)

Sản phẩm điện hoặc điện tử có phát xạ và/hoặc thu sóng vô tuyến để thông tin vô tuyến và/hoặc thiết bị phát sóng vô tuyến, hoặc một sản phẩm điện hoặc điện tử phải có một phụ kiện như ăng ten để phát xạ và/hoặc thu sóng vô tuyến để thông tin vô tuyến và/hoặc phát sóng vô tuyến

CHÚ THÍCH: Thiết bị có thể hoạt động với thiết bị phụ trợ, nhưng trong trường hợp đó nó không phụ thuộc vào thiết bị phụ trợ đối với chức năng cơ bản.

1.4.19. Ăng ten rời (removable antenna)

Ăng ten có thể tháo rời trong khi đo kiểm theo thông báo của nhà sản xuất.

1.4.21. Bộ gá phục vụ đo kiểm (test jig)

Thiết bị liên quan (AE) để hỗ trợ EUT trong quá trình đo kiểm theo mục đích sử dụng của nó.

1.4.22. Hiện tượng đột biến (Nhiễu đột biến) (transient phenomena)

Hiện tượng thay đổi giữa hai trạng thái ổn định liên tiếp trong một khoảng thời gian ngắn so với khoảng thời gian xem xét.

CHÚ THÍCH: Xem IEC 60050-16.

1.4.23. Sử dụng trên phương tiện vận tải (vehicle use)

Thiết bị vô tuyến để lắp đặt và sử dụng trên phương tiện vận tải và được cấp nguồn bằng ắc quy chính của phương tiện vận tải.

1.4.24. Cổng mạng hữu tuyến (wired network port)

Cổng mạng hữu tuyến là điểm đấu nối để chuyển tín hiệu thoại, dữ liệu và báo hiệu để liên kết các hệ thống phân tán diện rộng bằng kết nối trực tiếp với mạng truyền thông một người dùng hoặc nhiều người dùng (ví dụ: mạng truyền hình cáp (CATV), mạng viễn thông chuyển mạch công cộng (PSTN), mạng số tích hợp đa dịch vụ (ISDN), đường dây thuê bao kỹ thuật số (xDSL), các mạng cục bộ (LAN) và các mạng tương tự).

CHÚ THÍCH: cổng này có thể hỗ trợ các cáp có hoặc không có lớp vỏ bọc kim và cũng có thể truyền năng lượng điện AC hoặc DC, cổng này là một phần không thể tách rời trong quy định kỹ thuật viễn thông.

1.5. Ký hiệu

1.6. Chữ viết tắt

2. QUY ĐỊNH KỸ THUẬT

2.1. Phát xạ EMC

2.1.1. Khả năng áp dụng các phép đo phát xạ

Bảng 1 liệt kê các phép đo phát xạ cho thiết bị vô tuyến và/hoặc thiết bị phụ trợ liên quan phải đo kiểm.

Bảng 1- Yêu cầu phát xạ

2.1.2. Cấu hình đo

Thực hiện phép đo phát xạ dẫn cho tất cả các thiết bị vô tuyến có các kết nối hữu tuyến.

Không bắt buộc thực hiện phép đo phát xạ bức xạ trên cổng ăng ten và/hoặc cổng vỏ (xem 2.1.3) đối với thiết bị vô tuyến.

- Thực hiện các phép đo khi EUT làm việc đúng chức năng và ở chế độ tạo ra phát xạ lớn nhất trong băng tần đang khảo sát;

- Phải thiết lập cầu hình thiết bị ở chế độ hoạt động bình thường như trong thực tế;

- Nếu thiết bị được đo kiểm là một phần của hệ thống hoặc được kết nối với thiết bị phụ trợ thì phải đo thiết bị khi kết nối với thiết bị phụ trợ với cấu hình đại diện tối thiểu cần thiết để thử các cổng;

- Nếu thiết bị có nhiều cổng, phải chọn số cổng đủ để mô phỏng các điều kiện hoạt động thực tế và để đảm bảo kiểm tra được hết các loại kết cuối khác nhau;

- Phải kết nối các cổng hoặc với phần thiết bị mà khi hoạt động bình thường nó được nối đến hoặc đến đoạn cáp có kết cuối phù hợp để mô phỏng trở kháng của thiết bị được nối đến.

- Phải ghi lại cấu hình và chế độ hoạt động của thiết bị khi đo kiểm trong báo cáo đo.

2.1.3. Phát xạ từ cổng vỏ

2.1.3.1. Tổng quan

Phép đo này chỉ áp dụng đối với cổng vỏ của thiết bị phụ trợ không gắn liền trong thiết bị vô tuyến và được đánh giá độc lập với thiết bị vô tuyết liên quan của nó.

Thực hiện phép đo trên cấu hình đại diện cho thiết bị phụ trợ.

2.1.3.2. Phương pháp đo

Phương pháp đo phải phù hợp với QCVN 118:2018/BTTTT, Điều 2.2.

2.1.3.3. Giới hạn

Thiết bị phụ trợ phải thỏa mãn các giới hạn đối với thiết bị loại B quy định trong Bảng 4 và Bảng 5 của QCVN 118:2018/BTTTT.

Ngoài ra, đối với thiết bị phụ trợ chỉ sử dụng trong môi trường công nghiệp hoặc các trung tâm viễn thông, thiết bị phải đáp ứng các giới hạn phát xạ đối với thiết bị loại A quy định trong Bảng 2 và Bảng 3 của QCVN 118:2018/BTTTT.

2.1.4. Phát xạ từ các cổng vào/ra nguồn điện DC

2.1.4.1. Tổng quan

Phép đo này chỉ áp dụng cho thiết bị vô tuyến và thiết bị phụ trợ để sử dụng cố định nhằm kết nối với mạng điện DC lân cận hoặc nối đến ắc quy trong với cáp kết nối có chiều dài hơn 3 m (xem Phụ lục E).

Nếu cáp nguồn DC của thiết bị vô tuyến và/hoặc thiết bị phụ trợ ngắn hơn hoặc bằng 3 m, dùng để đấu nối trực tiếp tới bộ nguồn cung cấp điện AC/DC riêng thì phải thực hiện phép đo trên cổng đầu vào nguồn điện AC của bộ cung cấp nguồn như quy định trong 2.1.5. Nếu cáp nguồn DC này dài hơn 3 m thì phải thực hiện thêm phép đo trên cổng nguồn DC của thiết bị vô tuyến di động và/hoặc thiết bị phụ trợ.

Nếu cáp nguồn DC giữa thiết bị vô tuyến và/hoặc thiết bị phụ trợ và bộ biến đổi nguồn DC/DC riêng ngắn hơn hoặc bằng 3 m thì phép đo có thể được giới hạn trên cổng đầu vào nguồn DC của bộ biến đổi nguồn này. Nếu cáp nguồn DC dài hơn 3 m thì phép đo phải được thực hiện thêm trên cổng nguồn DC của thiết bị vô tuyến di động và/hoặc thiết bị phụ trợ.

Phải thực hiện phép đo này trên cấu hình đại diện của thiết bị vô tuyến, thiết bị phụ trợ liên quan hoặc cấu hình đại diện của tổ hợp thiết bị vô tuyến và thiết bị phụ trợ.

Phép đo này nhằm đánh giá mức tạp âm điện nội xuất hiện trên các cổng đầu vào/đầu ra nguồn điện DC.

2.1.4.2. Phương pháp đo

Đối với thiết bị vô tuyến di động và thiết bị phụ trợ đấu nối tới bo mạch chủ DC của phương tiện vận tải, phải sử dụng một mạng giả (AN) như quy định trong CISPR 25 và được nối tới nguồn điện DC.

Đối với tất cả các thiết bị khác, áp dụng các yêu cầu quy định trong 2.3, QCVN 118:2018/BTTTT để đo cổng nguồn điện lưới AC.

Dải tần số đo mở rộng từ 150 kHz đến 30 MHz. Khi EUT là một máy phát hoạt động trên tần số dưới 30 MHz thì dải tần số loại trừ cho máy phát (xem A.3, Phụ lục A) được áp dụng cho phép đo ở chế độ phát.

Đối với phép đo phát xạ trên các cổng đầu ra DC thì cổng liên quan cần phải được đấu nối tới tải tiêu thụ nguồn qua AMN/AN.

2.1.4.3. Giới hạn

Thiết bị phải đáp ứng các giá trị giới hạn phát xạ dẫn dưới đây bao gồm cả giới hạn trung bình và giới hạn tựa đỉnh tương ứng với sử dụng máy thu tách sóng trung bình, máy thu tách sóng tựa đỉnh và phép đo phù hợp như đã mô tả trong phần phương pháp đo 2.1.4.2 ở trên. Nếu thỏa mãn giới hạn trung bình khi sử dụng bộ tách sóng tựa đỉnh thì thiết bị sẽ được xem như thỏa mãn cả hai giới hạn và không cần thiết phải thực hiện phép đo với bộ tách sóng trung bình.

Thiết bị phải đáp ứng các giới hạn trong Bảng 2 dưới đây.

Bảng 2 - Giới hạn phát xạ dẫn

2.1.5. Phát xạ từ cổng vào/ra nguồn điện AC

2.1.5.1. Tổng quan

Phép đo này áp dụng cho thiết bị vô tuyến và/hoặc thiết bị phụ trợ sử dụng cố định được cấp nguồn điện lưới AC.

Phải thực hiện phép đo này trên cấu hình đại diện cho thiết bị vô tuyến, thiết bị phụ trợ liên quan hoặc cấu hình đại diện cho tổ hợp thiết bị vô tuyến và thiết bị phụ trợ.

Phép đo này đánh giá mức tạp âm điện nội xuất hiện trên các cổng vào/ra nguồn điện lưới AC.

2.1.5.2. Phương pháp đo

Phương pháp đo phải phù hợp với QCVN 118:2018/BTTTT, điều 2.3 và sử dụng mạng nguồn giả (AMN) để nối tới nguồn điện lưới AC.

Dải tần số đo mở rộng từ 150 KHz đến 30 MHz. Khi EUT là một máy phát hoạt động ở tần số dưới 30 MHz thì dải tần số loại trừ của máy phát (xem Phụ lục A mục A.3) được áp dụng cho phép đo ở chế độ phát.

Đối với phép đo phát xạ tại các cổng đầu ra AC của EUT, cổng liên quan phải được đấu nối qua AMN tới tải tiêu thụ nguồn. Trong trường hợp khi cổng ra AC được đấu nối trực tiếp (hoặc qua bộ ngắt mạch) tới cổng đầu vào nguồn AC của EUT thì không cần đo kiểm cổng đầu ra nguồn AC.

2.1.6. Phát xạ dòng hài (cổng vào nguồn điện lưới AC)

Đối với thiết bị có dòng điện đầu vào tăng đến và bao gồm 16 A mỗi pha, theo phân loại tại Điều 5 của IEC 61000-3-2:2014, thì áp dụng các giới hạn tại Điều 7 của IEC 61000-3-2:2014, và các yêu cầu đánh giá tại Điều 6 của IEC 61000-3-2:2014.

Đối với các thiết bị có dòng đầu vào lớn hơn 16 A mỗi pha thì áp dụng các giới hạn đối với phát xạ dòng hài theo Điều 5 của IEC 61000-3-12:2011 và các yêu cầu đánh giá tại Điều 7 của IEC 61000-3-12:2011.

2.1.7. Nhấp nháy và biến động điện áp (cổng đầu vào nguồn điện lưới AC)

Đối với thiết bị có dòng điện đầu vào tăng đến và bao gồm 16 A mỗi pha, nếu không cần kết nối có điều kiện thì áp dụng các giới hạn tại Điều 5 của IEC 61000-3- 3:2013/A1:2017, và các yêu cầu đánh giá tại Điều 6 của IEC 61000-3- 3:2013/A1:2017.

Đối với thiết bị có dòng điện đầu vào lên đến và bao gồm 16 A mỗi pha, có yêu cầu kết nối có điều kiện và đối với thiết bị có dòng điện đầu vào lớn hơn hoặc bằng 16 A và bao gồm 75 A mỗi pha, thì áp dụng các giới hạn tại Điều 5 của IEC 61000-3-11 cùng với các yêu cầu đánh giá tại Điều 6 của IEC 61000-3-11.

2.2. Miễn nhiễm

2.2.1. Khả năng áp dụng các phép thử miễn nhiễm

Các phép thử miễn nhiễm đối với thiết bị vô tuyến và/hoặc thiết bị phụ trợ liên quan được quy định trong Bảng 4.

Bảng 4 - Yêu cầu miễn nhiễm

2.2.2. Cấu hình thử

Mục này đưa ra các yêu cầu đối với cấu hình cho phép thử miễn nhiễm như sau:

- Phép thử miễn nhiễm phải tính đến các điều kiện thử được quy định trong Phụ lục A;

- Phải thực hiện phép thử trong phạm vi môi trường hoạt động theo quy định và thiết bị được cung cấp nguồn danh định;

- Nếu thiết bị là một phần của hệ thống hoặc được kết nối với thiết bị phụ trợ thì phải thử thiết bị khi đang kết nối với thiết bị phụ trợ với cấu hình đại diện tối thiểu đủ để thử các cổng;

- Nếu thiết bị có ăng ten liền, phải thử thiết bị với ăng ten như khi hoạt động bình thường;

- Đối với phép thử miễn nhiễm thiết bị phụ trợ không có chỉ tiêu đánh giá đạt/ không đạt riêng biệt thì sử dụng kết quả đánh giá của máy thu hoặc máy phát ghép với thiết bị phụ trợ để xem xét thiết bị phụ trợ đó có đạt hay không đạt trong phép thử miễn nhiễm;

- Nếu thiết bị có nhiều cổng, phải chọn đủ số cổng để mô phỏng các điều kiện hoạt động thực tế và để đảm bảo kiểm thử được hết các loại kết cuối khác nhau;

- Các cổng mà không nối với cáp khi hoạt động bình thường, ví dụ cổng dịch vụ, cổng lập trình, cổng tạm thời ... thì khi đo kiểm EMC cũng sẽ không được nối tới bất kỳ cáp nào. Nếu bắt buộc phải kết nối cáp với các cổng này hoặc phải kéo dài các cáp kết nối nội bộ để kiểm tra EUT thì phải áp dụng các biện pháp phòng ngừa để không gây ảnh hưởng khi đánh giá EUT;

- Phải ghi lại trong báo cáo đo cấu hình và chế độ hoạt động của thiết bị trong khi tiến hành phép thử.

3. QUY ĐỊNH VỀ QUẢN LÝ

4. TRÁCH NHIỆM CỦA TỔ CHỨC, CÁ NHÂN

Các tổ chức, cá nhân liên quan có trách nhiệm thực hiện công bố hợp quy và chịu sự kiểm tra của cơ quan quản lý nhà nước theo các quy định hiện hành.

5. TỔ CHỨC THỰC HIỆN

5.1. Cục Viễn thông, Cục Tần số vô tuyến điện và các Sở Thông tin và Truyền thông có trách nhiệm hướng dẫn, triển khai quản lý về tương thích điện từ đối với các thiết bị vô tuyến theo Quy chuẩn này.

5.2. Quy chuẩn này được áp dụng thay thế cho QCVN 18:2014/BTTTT Quy chuẩn kỹ thuật quốc gia về tương thích điện từ đối với thiết bị vô tuyến.

5.3. Trong trường hợp các quy định nêu tại Quy chuẩn này có sự thay đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định tại văn bản mới.

Thư mục tài liệu tham khảo

EN 301 489-1 V2.2.3 (2019-11) ElectroMagnetic Compatibility (EMC) Standard for radio equipment and services; Part 1: Common technical requirements; Harmonised Standard covering the essential requirements of article 3.1(b) of Directive 2014/53/EU and the essentialrequirements of article 6 of Directive 2014/30/EU.
