THÔNG TƯ

Ban hành Quy chuẩn kỹ thuật quốc gia về cơ sở đóng mới, sửa chữa tàu biển; Quy chuẩn kỹ thuật quốc gia về thiết bị áp lực trên phương tiện giao thông vận tải và phương tiện, thiết bị thăm dò, khai thác trên biển; Quy chuẩn kỹ thuật quốc gia về chế tạo và kiểm tra phương tiện, thiết bị xếp dỡ; Quy chuẩn kỹ thuật quốc gia về an toàn lao động và kỹ thuật nồi hơi lắp đặt trên phương tiện, thiết bị thăm dò và khai thác trên biển và Quy chuẩn kỹ thuật quốc gia về Phân cấp và đóng tàu biển vỏ thép - Sửa đổi 3: 2018

^{______________}

Căn cứ Luật Tiêu chuẩn và Quy chuẩn kỹ thuật ngày 29 tháng 6 năm 2006;

Căn cứ Nghị định số 127/2007/NĐ-CP ngày 01 tháng 8 năm 2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật;

Căn cứ Nghị định số 107/2012/NĐ-CP ngày 20 tháng 12 năm 2012 của Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Bộ Giao thông vận tải;

Theo đề nghị của Vụ trưởng Vụ Khoa học - Công nghệ và Cục trưởng Cục Đăng kiểm Việt Nam;

Bộ trưởng Bộ Giao thông vận tải ban hành Thông tư ban hành Quy chuẩn kỹ thuật quốc gia về cơ sở đóng mới, sửa chữa tàu biển; Quy chuẩn kỹ thuật quốc gia về thiết bị áp lực trên phương tiện giao thông vận tải và phương tiện, thiết bị thăm dò, khai thác trên biển; Quy kỹ thuật quốc gia về chế tạo và kiểm tra phương tiện, thiết bị xếp dỡ; Quy chuẩn kỹ thuật quốc gia về an toàn lao động và kỹ thuật nồi hơi lắp đặt trên phương tiện, thiết bị thăm dò và khai thác trên biển và Quy chuẩn kỹ thuật quốc gia về Phân cấp và đóng tàu biển vỏ thép - Sửa đổi 3: 2018.

1. Quy chuẩn kỹ thuật quốc gia về cơ sở đóng mới, sửa chữa tàu biển. Mã số đăng ký: QCVN 101:2018/BGTVT.

2. Quy chuẩn kỹ thuật quốc gia về thiết bị áp lực trên phương tiện giao thông vận tải và phương tiện, thiết bị thăm dò, khai thác trên biển. Mã số đăng ký: QCVN 67:2018/BGTVT.

3. Quy chuẩn kỹ thuật quốc gia về chế tạo và kiểm tra phương tiện, thiết bị xếp dỡ. Mã số đăng ký: QCVN 22:2018/BGTVT.

4. Quy chuẩn kỹ thuật quốc gia về an toàn lao động và kỹ thuật nồi hơi lắp đặt trên phương tiện, thiết bị thăm dò và khai thác trên biển. Mã số đăng ký: QCVN 102:2018/BGTVT.

5. Quy chuẩn kỹ thuật quốc gia về Phân cấp và đóng tàu biển vỏ thép - Sửa đổi 3:2019. Mã số đăng ký: Sửa đổi 3: 2018 QCVN 21:2015/BGTVT

1. Thông tư số 26/2010/TT-BGTVT ngày 09 tháng 9 năm 2010 của Bộ trưởng Bộ Giao thông vận tải ban hành Quy chuẩn kỹ thuật quốc gia về chế tạo và kiểm tra phương tiện, thiết bị xếp dỡ QCVN 22:2010/BGTVT.

2. Thông tư số 32/2017/TT-BGTVT ngày 26 tháng 9 năm 2017 của Bộ trưởng Bộ Giao thông vận tải ban hành Quy chuẩn kỹ thuật quốc gia về thiết bị áp lực trên phương tiện giao thông vận tải và phương tiện, thiết bị thăm dò, khai thác trên biển QCVN 67:2017/BGTVT.



QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ

CƠ SỞ ĐÓNG MỚI, SỬA CHỮA TÀU BIỂN



National Technical Regulation

on Building, Repairing Yards for Sea-going Ships



MỤC LỤC

 Trang

I QUY ĐỊNH CHUNG

1 Phạm vi điều chỉnh

2 Đối tượng áp dụng

3 Tài liệu viện dẫn

II QUY ĐỊNH KỸ THUẬT

Chương 1 Quy định chung

1.1 Quy định chung

Chương 2 Quy định về cơ sở vật chất, trang thiết bị

2.1 Yêu cầu về năng lực kỹ thuật của cơ sở đóng mới, hoán cải tàu biển

2.2 Yêu cầu về năng lực kỹ thuật của cơ sở sửa chữa tàu biển

III TRÁCH NHIỆM CỦA CÁC TỔ CHỨC, CÁ NHÂN

1 Trách nhiệm của các cơ sở đóng mới, sửa chữa tàu biển

2 Trách nhiệm của Cục Đăng kiểm Việt Nam

3 Kiểm tra thực hiện của Bộ Giao thông vận tải

IV TỔ CHỨC THỰC HIỆN





QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ CƠ SỞ ĐÓNG MỚI, SỬA CHỮA TÀU BIỂN



National Technical Regulation

on Building, Repairing Yards for Sea-going Ships

I QUY ĐỊNH CHUNG

1 Phạm vi điều chỉnh

 Quy chuẩn kỹ thuật quốc gia này (sau đây gọi tắt là "Quy chuẩn") quy định về năng lực kỹ thuật của cơ sở thực hiện hoạt động đóng mới, hoán cải, sửa chữa tàu biển phải đăng kiểm theo quy định của Bộ luật Hàng hải Việt Nam năm 2015 và Nghị định số 111/2016/NĐ-CP ngày 01 tháng 7 năm 2016 của Chính phủ quy định điều kiện kinh doanh dịch vụ đóng mới, hoán cải, sửa chữa tàu biển (sau đây gọi tắt là "cơ sở"), trừ các cơ sở chỉ đóng mới, hoán cải, sửa chữa tàu biển làm nhiệm vụ quốc phòng, an ninh và tàu cá.

2 Đối tượng áp dụng

 Quy chuẩn này áp dụng đối với các tổ chức và cá nhân có hoạt động liên quan đến đóng mới, hoán cải, sửa chữa tàu biển thuộc phạm vi điều chỉnh nêu tại -1 trên.

3 Tài liệu viện dẫn

(1) QCVN 56: 2013/BGTVT: Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu làm bằng chất dẻo cốt sợi thủy tinh, ban hành theo Thông tư số 06/2013/TT-BGTVT ngày 02 tháng 5 năm 2013.

(2) QCVN 81: 2014/BGTVT: Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng du thuyền, ban hành theo Thông tư số 82/2014/TT-BGTVT ngày 30 tháng 12 năm 2014.

(3) QCVN 21: 2015/BGTVT: Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu biển vỏ thép, ban hành theo Thông tư số 11/2016/TT-BGTVT ngày 02 tháng 6 năm 2016 của Bộ trưởng Bộ Giao thông vận tải.

(4) QCVN 54: 2015/BGTVT: Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu biển cao tốc, ban hành theo Thông tư số 11/2016/TT-BGTVT ngày 02 tháng 6 năm 2016.

(5) QCXDVN 05: 2008/BXD: Quy chuẩn xây dựng Việt Nam - Nhà ở và công trình công cộng - An toàn sinh mạng và sức khỏe.

(6) TCVN 4604: 2012: Tiêu chuẩn quốc gia về Xí nghiệp công nghiệp - Nhà sản xuất - Tiêu chuẩn thiết kế.

(7) TCVN 4514: 2012: Tiêu chuẩn quốc gia về Xí nghiệp công nhiệp - Tổng mặt bằng - Tiêu chuẩn thiết kế.

II QUY ĐỊNH KỸ THUẬT

CHƯƠNG 1 QUY ĐỊNH CHUNG

1.1 Quy định chung

1.1.1 Phần này đưa ra các quy định về năng lực kỹ thuật của cơ sở đóng mới, hoán cải, sửa chữa tàu biển.

1.1.2 Cơ sở đóng mới, hoán cải, sửa chữa tàu biển phải có đủ năng lực kỹ thuật để đảm bảo chất lượng sản phẩm.

CHƯƠNG 2 QUY ĐỊNH VỀ CƠ SỞ VẬT CHẤT, TRANG THIẾT BỊ

2.1 Yêu cầu về năng lực kỹ thuật của cơ sở đóng mới, hoán cải tàu biển

2.1.1 Yêu cầu về cơ sở vật chất và trang thiết bị

2.1.1.1 Mặt bằng làm việc và sản xuất

(1) Văn phòng làm việc, công trình công cộng để thực hiện công tác quản lý, kiểm soát chất lượng, an toàn lao động và bảo vệ môi trường liên quan đến đóng mới, hoán cải tàu biển phải thỏa mãn QCXDVN 05: 2008/BXD: Quy chuẩn xây dựng Việt Nam - Nhà ở và công trình công cộng - An toàn sinh mạng và sức khỏe.

(2) Nhà xưởng để gia công chi tiết phục vụ các công đoạn đóng mới, hoán cải tàu biển, kho để lưu trữ bảo quản vật tư, trang thiết bị, mặt bằng thi công phải đủ diện tích để bố trí đóng mới, hoán cải tàu biển thỏa mãn Tiêu chuẩn quốc gia TCVN 4604: 2012 và TCVN 4514: 2012.

(3) Triền đà, hoặc ụ, hoặc sàn nâng hoặc biện pháp tương đương để phục vụ hoạt động đóng mới, hoán cải tàu biển phải phù hợp theo kích cỡ, kiểu loại tàu dự kiến thi công đảm bảo độ bền, an toàn theo quy định tại các quy chuẩn, tiêu chuẩn kỹ thuật hiện hành và các quy định pháp luật liên quan.

(4) Cầu cảng hoặc bến phao phù hợp với kích cỡ, kiểu loại tàu dự kiến thi công phải đảm bảo độ bền theo quy định tại các quy chuẩn, tiêu chuẩn kỹ thuật hiện hành và các quy định pháp luật liên quan.

(5) Nguồn cung cấp điện và trạm biến áp đủ công suất phục vụ sản xuất phải đảm bảo an toàn, ổn định theo quy định tại các quy chuẩn, tiêu chuẩn kỹ thuật hiện hành và các quy định pháp luật liên quan.

2.1.1.2 Quy trình công nghệ

 Các quy trình công nghệ đóng mới, hoán cải tàu biển phải phù hợp theo vật liệu, kích cỡ, kiểu loại tàu mà cơ sở dự kiến thi công nhằm đảm bảo chất lượng đóng mới, hoán cải tàu biển.

2.1.1.3 Quy trình, thiết bị kiểm tra chất lượng

(1) Quy trình kiểm tra chất lượng

Các quy trình kiểm tra chất lượng về gia công chế tạo, lắp ráp, thử, kiểm tra và nghiệm thu sản phẩm trong quá trình đóng mới, hoán cải tàu biển phải đầy đủ và phù hợp với kích cỡ, kiểu loại tàu mà cơ sở thi công.

(2) Thiết bị phục vụ kiểm tra chất lượng

Các thiết bị (các dụng cụ đo, kiểm tra không phá hủy, thử áp lực, thử kín, thử công suất điện) để phục vụ việc kiểm tra chất lượng sản phẩm phù hợp với quy trình công nghệ, kích cỡ, kiểu loại tàu mà cơ sở thi công như sau:

- Các thiết bị phục vụ đóng mới, hoán cải tàu biển vật liệu kim loại theo quy định tại Bảng 1

- Các thiết bị phục vụ đóng mới, hoán cải tàu biển bằng vật liệu chất dẻo cốt sợi thủy tinh theo quy định tại Bảng 2.

 (3) Sử dụng đơn vị cung cấp dịch vụ kiểm tra chất lượng

Nếu không đáp ứng được các yêu cầu quy định tại 2.1.1.3(2), cơ sở có thể sử dụng các đơn vị cung cấp dịch vụ kiểm tra chất lượng theo quy định.

2.1.2 Yêu cầu về năng lực thi công

2.1.2.1 Thi công phần thân tàu, trang thiết bị

(1) Phương tiện phóng dạng (sàn hoặc máy tính) để triển khai đóng mới, hoán cải tàu biển theo thiết kế phù hợp với quy trình công nghệ, kích cỡ, kiểu loại tàu mà cơ sở thi công.

(2) Thiết bị làm sạch bề mặt và sơn bảo vệ vỏ tàu và kết cấu thân tàu phù hợp với kích cỡ, kiểu loại tàu mà cơ sở thi công.

(3) Đối với cơ sở đóng mới, hoán cải tàu biển bằng vật liệu kim loại và vật liệu khác có liên kết bằng phương pháp hàn, quy trình hàn được duyệt phù hợp với Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu của tổ chức đăng kiểm tàu.

2.1.2.2 Thi công phần máy, điện tàu

(1) Thiết bị gia công chế tạo các chi tiết cơ khí phục vụ cho việc lắp đặt các máy chính, máy phụ, hệ thống đường ống, hệ thống điện trên tàu phù hợp với quy trình công nghệ, kích cỡ, kiểu loại tàu mà cơ sở thi công.

(2) Thiết bị sửa chữa, bảo dưỡng, máy chính, máy phụ, các hệ thống đường ống, hệ thống điện trên tàu phù hợp với quy trình công nghệ, kích cỡ, kiểu loại tàu mà cơ sở thi công.

2.1.2.3 Các máy, trang thiết bị phục vụ đóng mới, hoán cải tàu biển

(1) Các máy, trang thiết bị phục vụ đóng mới, hoán cải tàu biển bằng vật liệu kim loại theo quy định tại Bảng 1.

(2) Các máy, trang thiết bị phục vụ đóng mới, hoán cải tàu biển bằng vật liệu chất dẻo cốt sợi thủy tinh theo quy định tại Bảng 2.

2.1.3 Sử dụng nhà thầu phụ

 Trong trường hợp không đáp ứng được đầy đủ các yêu cầu nêu tại 2.1.2 thì có thể sử dụng các nhà thầu phụ cung cấp các dịch vụ phù hợp mà cơ sở còn thiếu để bảo đảm chất lượng sảm phẩm theo quy định.

2.2 Yêu cầu về năng lực kỹ thuật của cơ sở sửa chữa tàu biển

2.2.1 Yêu cầu về cơ sở vật chất và trang thiết bị

2.2.1.1 Mặt bằng làm việc và sản xuất

(1) Văn phòng làm việc và công trình công cộng để thực hiện công tác quản lý, kiểm soát chất lượng, an toàn lao động và bảo vệ môi trường liên quan đến sửa chữa tàu biển thỏa mãn QCXDVN 05: 2008/BXD: Quy chuẩn xây dựng Việt Nam - Nhà ở và công trình công cộng - An toàn sinh mạng và sức khỏe.

(2) Nhà xưởng để gia công chi tiết phục vụ các công đoạn sửa chữa tàu biển, kho để lưu trữ bảo quản vật tư, trang thiết bị, mặt bằng thi công phải đủ diện tích để sửa chữa tàu biển thỏa mãn Tiêu chuẩn quốc gia TCVN 4604: 2012 và TCVN 4514: 2012.

(3) Triền đà, hoặc ụ, hoặc sàn nâng hoặc biện pháp tương đương để phục vụ hoạt động sửa chữa tàu biển phải phù hợp theo kích cỡ, kiểu loại tàu dự kiến thi công đảm bảo độ bền, an toàn theo quy định tại các quy chuẩn, tiêu chuẩn kỹ thuật hiện hành và các quy định pháp luật liên quan.

(4) Cầu cảng hoặc bến phao phù hợp với kích cỡ, kiểu loại tàu dự kiến thi công phải đảm bảo độ bền theo quy định tại các quy chuẩn, tiêu chuẩn kỹ thuật hiện hành và các quy định pháp luật liên quan.

(5) Nguồn cung cấp điện và trạm biến áp đủ công suất phục vụ sản xuất phải đảm bảo an toàn, ổn định theo quy định tại các quy chuẩn, tiêu chuẩn kỹ thuật hiện hành và các quy định pháp luật liên quan.

2.2.1.2 Quy trình công nghệ

 Các quy trình công nghệ sửa chữa tàu biển theo vật liệu, kích cỡ, kiểu loại tàu biển phù hợp với kích cỡ, kiểu loại tàu mà cơ sở thi công nhằm đảm bảo chất lượng sửa chữa tàu biển.

2.2.1.3 Quy trình, thiết bị kiểm tra chất lượng

(1) Quy trình kiểm tra chất lượng

Các quy trình kiểm tra chất lượng về sửa chữa, lắp ráp, thử, kiểm tra và nghiệm thu sản phẩm trong quá trình sửa chữa tàu biển phù hợp với kích cỡ, kiểu loại tàu mà cơ sở thi công.

(2) Thiết bị kiểm tra chất lượng

Các thiết bị (các loại dụng cụ đo, kiểm tra không phá hủy, thử áp lực, thử kín) để phục vụ việc kiểm tra chất lượng sản phẩm phù hợp với quy trình công nghệ, kích cỡ, kiểu loại tàu mà cơ sở thi công như sau:

- Các thiết bị phục vụ sửa chữa tàu biển bằng vật liệu kim loại theo quy định tại Bảng 1

- Các thiết bị phục vụ sửa chữa tàu biển bằng vật liệu chất dẻo cốt sợi thủy tinh theo quy định tại Bảng 2.

(3) Sử dụng đơn vị cung cấp dịch vụ kiểm tra chất lượng

 Nếu không đáp ứng được các yêu cầu quy định tại 2.2.1.3(2), có thể sử dụng các đơn vị cung cấp dịch vụ kiểm tra chất lượng theo quy định.

2.2.2 Yêu cầu về năng lực thi công

2.2.2.1 Thi công phần thân tàu, trang thiết bị

(1) Đối với cơ sở sửa chữa tàu bằng vật liệu kim loại và vật liệu khác có liên kết bằng phương pháp hàn, quy trình hàn được duyệt phù hợp với Quy chuẩn kỹ thuật quốc gia về phân cấp và đóng tàu của tổ chức đăng kiểm tàu.

(2) Thiết bị làm sạch bề mặt và sơn bảo vệ vỏ tàu và kết cấu thân tàu phù hợp với kích cỡ, kiểu loại tàu mà cơ sở thi công.

2.2.2.2 Thi công phần máy, điện tàu

(1) Thiết bị gia công chế tạo các chi tiết cơ khí phục vụ cho việc lắp đặt các máy chính, máy phụ, hệ thống đường ống, hệ thống điện trên tàu phù hợp với quy trình công nghệ, kích cỡ, kiểu loại tàu mà cơ sở thi công.

(2) Thiết bị sửa chữa, bảo dưỡng, lắp đặt máy chính, máy phụ, các hệ thống đường ống, hệ thống điện trên tàu phù hợp với quy trình công nghệ, kích cỡ, kiểu loại tàu mà cơ sở thi công.

2.2.2.3 Các máy, trang thiết bị phục vụ sửa chữa tàu biển

(1) Các máy, trang thiết bị phục vụ sửa chữa tàu biển bằng vật liệu kim loại theo quy định tại Bảng 1.

(2) Các máy, trang thiết bị phục vụ sửa chữa tàu biển bằng vật liệu chất dẻo cốt sợi thủy tinh theo quy định tại Bảng 2.

2.2.3 Sử dụng nhà thầu phụ

 Trong trường hợp không đáp ứng được đầy đủ các yêu cầu nêu tại 2.2.2 thì có thể sử dụng các nhà thầu phụ cung cấp các dịch vụ phù hợp mà cơ sở còn thiếu để bảo đảm chất lượng sản phẩm theo quy định.

Bảng 1: Trang thiết bị phục vụ đóng mới, hoán cải, sửa chữa tàu biển bằng vật liệu kim loại

(đơn vị: chiếc)

STT	Trang thiết bị			Cơ sở đóng mới, hoán cải tàu biển loại 1	Cơ sở đóng mới, hoán cải tàu biển loại 2	Cơ sở sửa chữa tàu biển
1	Cần trục	Sức nâng tối thiểu 50 tấn		3	-	-
		Sức nâng tối thiểu 20 tấn		-	1	-
		Sức nâng tối thiểu 5 tấn		1	1	1
2	Quạt thông gió (loại đứng hoặc di động) Lưu lượng mỗi quạt không nhỏ hơn 50% lưu lượng thông gió cho khu vực làm việc			4	3	2
3	Palăng xích	Sức nâng tối thiểu 10 tấn		01	-	-
		Sức nâng tối thiểu 5 tấn		01	01	01
		Sức nâng tối thiểu 2 tấn		03	02	01
		Sức nâng tối thiểu 0,5 tấn		02	01	01
4	Máy tiện			01	01	01
5	Máy khoan			02	01	01
6	Máy phay			01	01	-
7	Máy mài 2 đá			02	02	01
8	Máy lốc			02	01	01
9	Kích thủy lực		Sức nâng tối thiểu 50 tấn	01	-	-
			Sức nâng tối thiểu 10 tấn	03	02	02
10	Máy hàn tự động			02	-	-
11	Máy hàn bán tự động và hàn tay			10	05	05
12	Máy cắt tự động			2	-	-
13	Thiết bị làm sạch và sơn vỏ tàu			02	01	01
14	Máy cắt cầm tay			10	08	05
15	Máy nén khí			02	01	01
16	Đèn phòng nổ			03	01	01
17	Thiết bị phát hiện khí cháy và khí độc			02	02	01
18	Thiết bị đo, kiểm tra (đồng hồ so, panme, thước cặp, thước lá, bộ lá căn, đồng hồ đo áp suất, nhiệt độ, bút thử điện, vôn kế, ampe kế, ampe kìm, điện trở kế)			01 bộ	01 bộ	01 bộ
19	Dụng cụ tháo, lắp, sửa chữa (kìm, cờ lê, mỏ lết, êtô, thiết bị tháo chân vịt, bàn máp, thiết bị đo áp lực vòi phun)			01 bộ	01 bộ	01 bộ
20	Thiết bị thử kín nước, thử thủy lực, thử áp lực			01 bộ	01 bộ	01 bộ
21	Thiết bị thử công suất điện			01 bộ	01 bộ
22	Thiết bị kiểm tra, thử không phá hủy (siêu âm, thẩm thấu, chụp phim)			01 bộ	01 bộ	01 bộ

Bảng 2: Trang thiết bị phục vụ đóng mới, hoán cải, sửa chữa tàu biển bằng vật liệu chất dẻo cốt sợi thủy tinh

STT	Các yêu cầu		Cơ sở đóng mới, hoán cải tàu biển (chiều dài tới 30 mét)	Cơ sở sửa chữa tàu biển (chiều dài tới 30 mét)	Ghi chú
1	Cẩu	Sức nâng tối thiểu 5 tấn	1	1
2	Quạt thông gió (loại đứng hoặc di động) Lưu lượng mỗi quạt không nhỏ hơn 50% lưu lượng thông gió cho khu vực làm việc		2	2
3	Palăng xích	Sức nâng tối thiểu 2 tấn	02	01
		Sức nâng tối thiểu 0,5 tấn	01	01
4	Máy tiện		01	01
5	Máy mài 2 đá		01	01
6	Thiết bị đo đạc, kiểm tra (đồng hồ so, panme, thước cặp, thước lá, bộ lá căn, đồng hồ đo áp suất, nhiệt độ, bút thử điện, vôn kế, ampe kế, ampe kìm, điện trở kế)		01	01
7	Dụng cụ tháo, lắp, sửa chữa (kìm, cờ lê, mỏ lết, êtô, thiết bị tháo chân vịt, bàn máp, thiết bị đo áp lực vòi phun)		01	01
8	Thiết bị thử kín nước, thử thủy lực, thử áp lực		01	01
9	Trang bị thi công phần vỏ
-	Máy cưa đĩa		01	-
-	Máy cưa cầm tay		03	02
-	Máy bào phẳng gỗ		02	-
-	Máy đục gỗ		01	-
-	Máy khoan cầm tay		03	02
-	Kích các loại		04	02
-	Dàn uốn gỗ (bộ)		01	-

1 Trách nhiệm của các cơ sở đóng mới, hoán cải, sửa chữa tàu biển

1.1 Thực hiện đầy đủ các quy định liên quan nêu trong Quy chuẩn này. Chịu trách nhiệm về chất lượng sản phẩm thi công tại cơ sở.

1.2 Cung cấp đầy đủ các hồ sơ tài liệu theo yêu cầu của cơ quan quản lý.

2 Trách nhiệm của Cục Đăng kiểm Việt Nam

2.1 Tổ chức thực hiện các quy định của Quy chuẩn này đối với các cơ sở; các chủ tàu; các chi cục đăng kiểm trong phạm vi cả nước và các tổ chức, cá nhân có liên quan.

2.2 Tổ chức in ấn, phổ biến, tuyên truyền cho các tổ chức, cá nhân có liên quan thực hiện Quy chuẩn này.

2.3 Căn cứ yêu cầu thực tế, Cục Đăng kiểm Việt Nam có trách nhiệm đề nghị Bộ Giao thông vận tải sửa đổi, bổ sung Quy chuẩn này khi cần thiết.

3 Kiểm tra thực hiện của Bộ Giao thông vận tải

Bộ Giao thông vận tải có trách nhiệm định kỳ hoặc đột xuất kiểm tra việc tuân thủ Quy chuẩn này của các đơn vị có hoạt động liên quan.

IV TỔ CHỨC THỰC HIỆN

1 Khi các văn bản, tài liệu được viện dẫn trong Quy chuẩn này được sửa đổi, bổ sung hoặc thay thế thì thực hiện theo quy định tại các văn bản sửa đổi, bổ sung hoặc thay thế.

2 Trường hợp có điều khoản công ước quốc tế mà Việt Nam là thành viên có quy định khác với quy định của Quy chuẩn này thì áp dụng quy định của điều khoản công ước quốc tế đó.

Lời nói đầu

Quy chuẩn kỹ thuật quốc gia về thiết bị chịu áp lực trên phương tiện giao thông vận tải và phương tiện, thiết bị thăm dò, khai thác trên biển QCVN 67:2018/BGTVT thay thế cho QCVN 67:2017/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Bộ Khoa học và Công nghệ thẩm định, Bộ Giao thông vận tải ban hành theo Thông tư số 27/2019/TT-BGTVT ngày 07 tháng 8 năm 2019.

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ THIẾT BỊ CHỊU ÁP LỰC TRÊN PHƯƠNG TIỆN GIAO THÔNG VẬN TẢI VÀ PHƯƠNG TIỆN, THIẾT BỊ THĂM DÒ, KHAI THÁC TRÊN BIỂN

 QCVN 67:2018/BGTVT



National Technical Regulation

on Pressure Vessels of Means of Transportation

and Offshore Installations

QCVN 67:2018/BGTVT

MỤC LỤC	Trang
PHẦN I. QUY ĐỊNH CHUNG
1 Phạm vi điều chỉnh
2 Đối tượng áp dụng
3 Giải thích từ ngữ
4 Tài liệu viện dẫn
PHẦN II. QUY ĐỊNH KỸ THUẬT
CHƯƠNG 1 QUY ĐỊNH CHUNG
I Quy định về thiết kế bình chịu áp lực
II Quy định về chế tạo bình chịu áp lực
III Quy định về vật liệu chế tạo bình chịu áp lực
IV Quy định về hàn và kiểm tra không phá hủy (NDT)
V Quy định riêng đối với bình chịu áp lực dùng để vận chuyển hàng hóa lắp đặt trên các phương tiện giao thông
CHƯƠNG 2 THIẾT KẾ, CHẾ TẠO CÁC LOẠI BÌNH CHỊU ÁP LỰC LẮP ĐẶT TRÊN PHƯƠNG TIỆN GIAO THÔNG CƠ GIỚI ĐƯỜNG BỘ
I Thiết kế, chế tạo bình chịu áp lực dùng để vận chuyển hàng hóa lắp đặt trên các phương tiện giao thông cơ giới đường bộ
1 Quy định chung
2 Yêu cầu về thiết kế bình chịu áp lực dùng để vận chuyển hàng hóa lắp đặt trên các phương tiện giao thông cơ giới đường bộ
3 Bình chịu áp lực thân hình trụ
4 Bình chịu áp lực thân hình cầu
5 Bình chịu áp lực hai vỏ
6 Bình chịu áp lực phi kim loại
II Bình chịu áp lực dùng để chứa khí, khí hóa lỏng dùng làm nhiên liệu của các phương tiện giao thông cơ giới đường bộ
III Thiết kế, chế tạo các bộ phận chi tiết của bình chịu áp lực lắp đặt trên các phương tiện giao thông cơ giới đường bộ
IV Thiết kế, chế tạo các thiết bị an toàn và phụ kiện của bình chịu áp lực lắp đặt trên các phương tiện giao thông cơ giới đường bộ
V Thử nghiệm, kiểm tra bình chịu áp lực lắp đặt trên các phương tiện giao thông cơ giới đường bộ
CHƯƠNG 3 BÌNH CHỊU ÁP LỰC TRÊN PHƯƠNG TIỆN GIAO THÔNG ĐƯỜNG SẮT
I Quy định chung
II Quy định về thiết kế, chế tạo
III Quy định về kiểm tra
IV Quy định về hiệu chuẩn các thiết bị an toàn, đo lường
CHƯƠNG 4 BÌNH CHỊU ÁP LỰC LẮP ĐẶT TRÊN PHƯƠNG TIỆN, THIẾT BỊ THĂM DÒ, KHAI THÁC VÀ VẬN CHUYỂN DẦU KHÍ TRÊN BIỂN
I QUY ĐỊNH CHUNG
II YÊU CẦU VỀ THIẾT KẾ VÀ CHẾ TẠO
III KIỂM TRA TRONG SỬ DỤNG, SỬA CHỮA VÀ HOÁN CẢI
PHẦN III. QUY ĐỊNH QUẢN LÝ
PHẦN IV. TRÁCH NHIỆM CỦA CÁC CƠ QUAN, TỔ CHỨC CÁ NHÂN
PHẦN V. TỔ CHỨC THỰC HIỆN
PHỤ LỤC 1: QUY TRÌNH KIỂM ĐỊNH AN TOÀN KỸ THUẬT BÌNH CHỊU ÁP LỰC, LẮP ĐẶT TRÊN PHƯƠNG TIỆN GIAO THÔNG VẬN TẢI



VỀ THIẾT BỊ CHỊU ÁP LỰC

TRÊN PHƯƠNG TIỆN GIAO THÔNG VẬN TẢI

VÀ PHƯƠNG TIỆN, THIẾT BỊ THĂM DÒ, KHAI THÁC TRÊN BIỂN



National Technical Regulation

on Pressure Vessels of Means of Transportation

and Offshore Installations

1 Phạm vi điều chỉnh
 Quy chuẩn này quy định các yêu cầu về an toàn kỹ thuật và an toàn lao động tối thiểu trong thiết kế, chế tạo, xuất nhập khẩu, lắp đặt, sửa chữa, sử dụng, quản lý, kiểm tra, chứng nhận đối với các bình chịu áp lực có áp suất làm việc cao hơn 0,7 bar, không tính áp suất thủy tĩnh như sau:

1.1 Các bình chịu áp lực lắp đặt trên các phương tiện giao thông cơ giới đường bộ (bao gồm bình dùng để chuyên chở khí, khí hóa lỏng, chất lỏng và bình dùng để chứa khí, khí hóa lỏng dùng làm nhiên liệu của các phương tiện giao thông cơ giới đường bộ);

1.2 Các bình chịu áp lực lắp đặt trên các phương tiện giao thông đường sắt;

1.3 Các bình chịu áp lực lắp đặt trên phương tiện, thiết bị thăm dò, khai thác, vận chuyển dầu khí trên biển.

2 Đối tượng áp dụng
Quy chuẩn này áp dụng đối với các tổ chức, cá nhân có liên quan đến thiết kế, chế tạo, xuất nhập khẩu, lắp đặt, sửa chữa, sử dụng, quản lý, kiểm tra, chứng nhận thử nghiệm các bình chịu áp lực lắp đặt trên các phương tiện giao thông cơ giới đường bộ, đường sắt và trên phương tiện, thiết bị thăm dò, khai thác, vận chuyển dầu khí trên biển có áp suất làm việc cao hơn 0,7 bar, không tính áp suất thủy tĩnh.

3 Giải thích từ ngữ
Trong Quy chuẩn này, các từ ngữ dưới đây được hiểu như sau:

3.1 Bình chịu áp lực (sau đây ký hiệu là BCAL) là các bồn, bể, thùng dùng để chứa, chuyên chở khí, khí hóa lỏng, chất lỏng có áp suất làm việc cao hơn 0,7 bar, không tính áp suất thủy tĩnh; bình có dung tích từ 25 lít trở lên, tích số giữa dung tích (tính bằng lít) với áp suất (tính bằng bar) lớn hơn 200 lắp đặt trên các phương tiện giao thông cơ giới đường bộ, đường sắt và lắp đặt trên phương tiện, thiết bị thăm dò, khai thác, vận chuyển dầu khí trên biển.

3.2 Bình chịu áp lực lắp đặt trên các phương tiện giao thông cơ giới đường bộ là BCAL dùng để chuyên chở khí, khí hóa lỏng, chất lỏng có áp suất làm việc cao hơn 0,7 bar, không tính áp suất thủy tĩnh lắp đặt trên các phương tiện giao thông cơ giới đường bộ và BCAL dùng để chứa khí, khí hóa lỏng dùng làm nhiên liệu của các phương tiện giao thông cơ giới đường bộ.

3.3 Áp suất làm việc cho phép là áp suất lớn nhất mà thiết bị được phép làm việc lâu dài.

3.4 Áp suất thiết kế (Ptk) là áp suất do Cơ sở thiết kế quy định làm cơ sở tính sức bền các bộ phận của bình chịu áp lực. Áp suất này chưa kể đến áp suất thủy tĩnh tại điểm tính toán.

3.5 Áp suất làm việc lớn nhất (P_lv) là áp suất cao nhất mà bình chịu áp lực phải chịu trong điều kiện vận hành bình thường. Áp suất này được xác định bởi các yêu cầu kỹ thuật của công nghệ sử dụng.

3.6 Ứng suất thiết kế là ứng suất cho phép lớn nhất sử dụng trong các công thức tính toán chiều dày tối thiểu hoặc kích thước của các bộ phận chịu áp lực.

3.7 Nhiệt độ thiết kế là nhiệt độ kim loại tại áp suất tính toán tương ứng được sử dụng để lựa chọn ứng suất thiết kế cho bộ phận của bình chịu áp lực được xem xét.

3.8 Nhiệt độ thiết kế nhỏ nhất của vật liệu là nhiệt độ nhỏ nhất đặc trưng của vật liệu. Nhiệt độ này được sử dụng trong thiết kế để lựa chọn vật liệu có độ dai va đập đủ để tránh nứt gãy, và là nhiệt độ tại đó vật liệu có thể được sử dụng với độ bền thiết kế đầy đủ.

3.9 Nhiệt độ làm việc lớn nhất là nhiệt độ lớn nhất của kim loại mà bộ phận được xem xét của bình chịu áp lực phải chịu trong điều kiện làm việc bình thường. Nhiệt độ này được xác định bởi các yêu cầu kỹ thuật của công nghệ sử dụng.

3.10 Nhiệt độ làm việc nhỏ nhất là nhiệt độ của kim loại mà bộ phận được xem xét của bình chịu áp lực phải chịu trong điều kiện làm việc bình thường. Nhiệt độ này được xác định bởi các yêu cầu kỹ thuật của công nghệ sử dụng hay nhiệt độ thấp nhất được chỉ định bởi người đặt hàng.

3.11 Chiều dày tính toán nhỏ nhất là chiều dày nhỏ nhất được xác định từ tính toán theo các công thức để chịu tải trước khi thêm vào phần bổ sung do ăn mòn hoặc các hệ số bổ sung khác.

3.12 Chiều dày cần thiết nhỏ nhất là chiều dày bằng chiều dày tính toán nhỏ nhất cộng với phần bổ sung thêm do ăn mòn.

3.13 Chiều dày danh nghĩa là chiều dày của vật liệu được chọn trong các cấp chiều dày thương mại có sẵn (có áp dụng các dung sai chế tạo đã được quy định).

3.14 Chiều dày thực là chiều dày của vật liệu sử dụng trong một bộ phận của bình chịu áp lực có thể được lấy theo chiều dày danh nghĩa, trừ đi dung sai chế tạo được áp dụng.

3.15 Cơ quan Đăng kiểm là các Chi cục trực thuộc Cục Đăng kiểm Việt Nam, các Trung tâm Đăng kiểm phương tiện cơ giới đường bộ.

3.16 Cơ sở chế tạo (sản xuất) là tổ chức, công ty hoặc cá nhân chế tạo ra bình chịu áp lực.

3.17 Cơ sở thử nghiệm là các trung tâm, trạm thử, phòng thí nghiệm, có chức năng, năng lực đã được chứng nhận thực hiện kiểm tra, thử nghiệm bình chịu áp lực.

3.18 Tổ chức chứng nhận về hàn và kiểm tra không phá hủy (NDT) là các tổ chức có chức năng chuyên ngành về hàn và NDT đã được Cơ quan Nhà nước có thẩm quyền cấp giấy chứng nhận để thực hiện các công việc liên quan đến đào tạo, kiểm tra, chứng nhận về hàn và NDT.

3.19 Chủ thiết bị là các tổ chức, cá nhân quản lý, khai thác sử dụng bình chịu áp lực.

3.20 Các bên có liên quan là người đặt hàng, người thiết kế, người chế tạo, cơ quan kiểm tra và thẩm định thiết kế, nhà cung cấp, người lắp đặt và chủ đầu tư.

3.21 Sản phẩm cùng kiểu là các sản phẩm cùng nhãn hiệu, thiết kế và có cùng thông số kỹ thuật được sản xuất trên cùng một dây chuyền công nghệ.

3.22 Giải thích từ ngữ riêng đối với phương tiện, thiết bị thăm dò, khai thác dầu khí trên biển.

3.22.1 Hoán cải là thay đổi ở bất kỳ bộ phận nào làm cho thiết kế bị ảnh hưởng tới khả năng chịu áp lực của bình chịu áp lực nằm ngoài khoảng giá trị được mô tả trong các báo cáo thông số hiện có.

3.22.2 Các vị trí kiểm soát trạng thái (CMLs) là các vị trí chỉ định trên bình chịu áp lực, nơi mà các cuộc kiểm tra chu kỳ được thực hiện để đánh giá trực tiếp trạng thái của bình. CMLs có thể có một hoặc nhiều điểm kiểm tra và sử dụng nhiều phương pháp kiểm tra căn cứ vào việc hư hỏng bộ phận được dự đoán trước để phát hiện ra hư hỏng ở xác suất cao nhất.

3.22.3 Hàn đắp có kiểm soát (CDW): bất kỳ phương pháp hàn nào được sử dụng để đạt việc làm mịn hạt được kiểm soát và gia nhiệt bên dưới vùng ảnh hưởng nhiệt ở vật liệu cơ bản. Có nhiều phương pháp, ví dụ như gia nhiệt đường hàn (gia nhiệt lớp bên dưới đường hàn hiện tại sẽ ngưng đọng) và bao gồm nửa đường hàn (yêu cầu loại bỏ 1/2 lớp đầu). Xem 6.1.6-4(3).

3.22.4 Ăn mòn cho phép là chiều dày vật liệu bổ sung để cho phép kim loại hao hụt do thời gian khai thác của bình.

3.22.5 Tốc độ ăn mòn là tốc độ hao hụt kim loại do xâm thực, xâm thực/ăn mòn, hoặc do phản ứng hóa học với môi trường bên trong và/hoặc bên ngoài bình.

3.22.6 Chuyên gia về ăn mòn là người, được chủ thiết bị chấp nhận, có hiểu biết và kinh nghiệm trong ăn mòn hư hỏng cơ học, luyện kim, lựa chọn vật liệu và các phương pháp kiểm soát ăn mòn.

3.22.7 Ăn mòn dưới lớp bọc (CUI) là tất cả các dạng CUI bao gồm ăn mòn ứng suất nứt và ăn mòn bên dưới lớp cách nhiệt.

3.22.8 Hư hỏng cơ học là bất kỳ loại hư hỏng nào bắt gặp trong công nghiệp hóa học và tinh chế mà có khẳ năng gây ra nứt/khuyết tật ảnh hưởng tới tính toàn vẹn của bình (ví dụ như ăn mòn, nứt, xâm thực, lõm, và các hư hỏng cơ học, vật lý khác, hoặc các tác động hóa học).

3.22.9 Khuyết tật là hư hỏng về hình dáng kích thước vượt quá tiêu chuẩn cho phép và do đó có thể loại bỏ.

3.22.10 Nhiệt độ thiết kế là nhiệt độ được sử dụng trong thiết kế bình theo bộ luật chế tạo áp dụng.

3.22.11 Hồ sơ bình chịu áp lực là các tài liệu bao gồm: kiểu bình; Mô tả thiết kế bình; Phụ kiện và lắp đặt bình; công chất sử dụng; Vận hành, bảo dưỡng, hoán cải, đánh giá lại và các hoạt động thử áp lực, đánh giá phù hợp (FFS); Đào tạo nhân lực; Kế hoạch kiểm tra, kết quả kiểm tra; NDT; Các quy trình để thực hiện các hoạt động đó, hoặc bất kỳ thông tin thích hợp khác để duy trì tính toàn vẹn và đảm bảo của bình.

3.22.12 Điểm kiểm tra là điểm ghi, điểm đo đạc hoặc điểm thử nghiệm (điểm thử nghiệm là thuật ngữ không sử dụng thay thế cho thử nghiệm cơ học hoặc vật lý. Ví dụ như thử độ bền kéo hoặc thử áp lực).
Một vùng trong phạm vi CML được xác định bởi vòng tròn có đường kính không lớn hơn 75 mm đối với các bình. CMLs có thể bao gồm nhiều điểm kiểm tra, ví dụ như một vòi của bình có thể là 1 CML và có nhiều điểm kiểm tra (ví dụ một điểm kiểm tra trong tất cả 4 góc phần tư của CML trên vòi bình).

3.22.13 Kiểm tra bên ngoài là kiểm tra bằng mắt được thực hiện từ bên ngoài của bình để phát hiện các tình trạng mà có thể tác động tới khả năng duy trì tính toàn vẹn hoặc tình trạng của bình, bao gồm tính toàn vẹn của các kết cấu nâng đỡ (ví dụ như thang, bệ và kết cấu trợ giúp). Kiểm tra bên ngoài có thể được thực hiện khi bình đang hoặc ngừng hoạt động và có thể thực hiện đồng thời với kiểm tra hoạt động.

3.22.14 Kiểm tra bên trong là một cuộc kiểm tra được thực hiện từ bên trong bình bằng mắt thường và/hoặc các phương pháp NDT.

3.22.15 Đánh giá phù hợp cho hoạt động (FFS) là phương pháp mà các khuyết tật và hư hỏng khác hoặc các điều kiện hoạt động trong phạm vi bình được đánh giá để xác định tính toàn vẹn của bình cho tiếp tục hoạt động.

3.22.16 Ăn mòn tổng thể là ăn mòn nhiều hay ít phân bố đều nhau trên bề mặt kim loại.

3.22.17 Ăn mòn cục bộ là ăn mòn xảy ra trong ranh giới giới hạn hoặc vùng riêng biệt trên bề mặt kim loại của bình.

3.22.18 Vùng ảnh hưởng nhiệt là phần vật liệu cơ bản có các đặc tính cơ học hoặc cấu trúc vi mô bị thay đổi bởi nhiệt của đường hàn hoặc nhiệt khi cắt.

3.22.19 Bình chịu áp lực trong khai thác là bình chịu áp lực đã được đưa vào hoạt động, đối ngược với giai đoạn chế tạo mới trước khi đưa vào khai thác hoặc các bình giải bản. Một bình không hoạt động do ngừng sản xuất vẫn được coi là bình đang khai thác.

3.22.20 Kiểm tra trong khai thác là tất cả các hoạt động kiểm tra liên quan tới bình chịu áp lực khi nó được đưa vào khai thác nhưng trước khi nó được giải bản hoàn toàn.

3.22.21 Kiểm tra là đánh giá hoạt động, bên ngoài hoặc bên trong (hoặc kết hợp) tình trạng của bình.

3.22.22 Kế hoạch kiểm tra là một kế hoạch xác định thời gian và phương pháp kiểm tra bình hoặc thiết bị giảm áp được kiểm tra, sửa chữa, và/hoặc bảo dưỡng.

3.22.23 Cửa sổ hoạt động toàn vẹn là các giới hạn xác định về các đặc tính công nghệ mà có thể ảnh hưởng tới tính toàn vẹn của thiết bị nếu như hoạt động công nghệ lệch với các giới hạn xác định trong khoảng thời gian được dự định trước đó.

3.22.24 Sửa chữa lớn là bất kỳ công việc nào không được coi là hoán cải mà loại bỏ hoặc thay thế một phần chính của thân bình không phải là vòi (ví dụ thay vỏ bình hoặc đỉnh, đáy bình). Nếu bất kỳ công việc phục hồi nào làm thay đổi nhiệt độ thiết kế, nhiệt độ cho phép nhỏ nhất (MAT), hoặc áp suất làm việc cho phép lớn nhất (MAWP), công việc đó phải được xem là hoán cải và phải thỏa mãn các yêu cầu về đánh giá lại.

3.22.25 Quản lý thay đổi (MOC) là hệ thống quản lý được ghi chép để xem xét và thẩm định các thay đổi (cả về hữu hình và cách thức) của bình trước khi thực hiện thay đổi. Quá trình MOC bao gồm việc quan tâm của người kiểm tra mà có thể cần thiết thay đổi kế hoạch kiểm tra như là kết quả của thay đổi.

3.22.26 Áp suất làm việc cho phép lớn nhất (MAWP) là áp suất đo tối đa cho phép trên đỉnh của bình tại vị trí hoạt động ở nhiệt độ xác định. Áp suất này được dựa vào các tính toán sử dụng chiều dày nhỏ nhất (hoặc chiều dày trung bình của các lỗ rỗ) đối với toàn bộ phần tử tới hạn của bình, (ngoại trừ chiều dày dự trữ ăn mòn) và được hiệu chỉnh bởi áp lực cột áp tĩnh áp dụng và các tải không áp (gió, động đất…). MAWP có thể xem trong thiết kế ban đầu hoặc được đánh giá lại thông qua đánh giá FFS.

3.22.27 Nhiệt độ vật liệu thiết kế nhỏ nhất/nhiệt độ cho phép nhỏ nhất (MDMT/MAT) là nhiệt độ vật liệu cho phép nhỏ nhất đối với vật liệu cho trước có chiều dày xác định dựa vào khả năng chống nứt của nó. Trong trường hợp MAT, nó có thể là một nhiệt độ đơn, hoặc là một dải nhiệt độ làm việc cho phép tương tự như áp lực. Nhìn chung, nhiệt độ tối thiểu mà tại đó tải đáng kể có thể được áp dụng cho bình như xác định trong bộ luật ASME Code sau đây gọi tắt là bộ luật. Nó cũng có thể đạt được thông qua đánh giá FFS.

3.22.28 Thành phần không chịu áp lực là các bộ phận của bình không chịu áp công nghệ (khay, đai khay, ống phân phối, van đổi hướng, các đai kẹp lớp bọc không có gia cường, kẹp).

3.22.29 Trạng thái hoạt động là tình trạng mà bình không sẵn sàng cho đợt kiểm tra bên trong. Xem kiểm tra ở trạng thái hoạt động.

3.22.30 Kiểm tra ở trạng thái hoạt động là một cuộc kiểm tra được thực hiện từ bên ngoài bình trong khi bình đang hoạt động sử dụng các quy trình NDT để xác định sự phù hợp của thân bình cho tiếp tục hoạt động.

3.22.31 Xử lý nhiệt sau hàn (PWHT) là xử lý bao gồm việc gia nhiệt toàn bộ kết cấu hàn hoặc bình tới nhiệt độ được đánh giá xác định sau khi hoàn thiện hàn để giảm bớt các ảnh hưởng bất lợi của nhiệt khi hàn, ví như giảm ứng suất dư, giảm độ cứng, tính ổn định hóa học và/hoặc thay đổi đặc tính.

3.22.32 Thành phần chịu áp lực là phần của bình chịu áp lực giữ các bộ phận được kết nối hoặc lắp ráp vào mối ghép của bình, bình chứa chất lỏng (ví dụ thân, đỉnh, đáy và vòi bình nhưng không bao gồm các hạng mục như giá đỡ, kẹp, ống bọc... mà không chịu áp).

3.22.33 Thử áp lực là thử nghiệm được thực hiện trên bình chịu áp lực trong khai thác và trải qua hoán cải hoặc sửa chữa thân bình để xác định rằng tính toàn vẹn của các bộ phận bình vẫn thỏa mãn với bộ luật, tiêu chuẩn, quy chuẩn áp dụng. Thử áp lực có thể là thủy lực, khí hoặc là kết hợp cả hai. Thử áp lực với áp lực nhỏ hơn áp lực thử nêu trong bộ luật chế tạo để xác định xem có rò rỉ trong hệ thống hay không thường được gọi tắt là thử kín.

3.22.34 Sửa chữa là công việc cần thiết để phục hồi bình chịu áp lực về trạng thái phù hợp để hoạt động an toàn ở các điều kiện thiết kế. Nếu bất kỳ công việc phục hồi nào làm thay đổi nhiệt độ thiết kế, nhiệt độ vật liệu thiết kế nhỏ nhất (MDMT), hoặc MAWP, thì phải xem công việc đó là hoán cải và phải thỏa mãn các quy định về đánh giá lại. Bất kỳ hoạt động hàn, cắt hoặc mài trên các bộ phận chịu áp lực không được xem là hoán cải thì được coi là sửa chữa.

3.22.35 Chiều dày yêu cầu là chiều dày tối thiểu, không bao gồm dự trữ ăn mòn, của từng bộ phận của bình dựa vào các tính toán của bộ luật ASME, tiêu chuẩn, quy chuẩn thiết kế phù hợp và ứng suất cho phép của bộ luật mà xem xét tới các tải áp lực, cơ học và kết cấu. Hoặc chiều dày yêu cầu có thể được đánh giá và thẩm định lại bằng phân tích FFS thỏa mãn API 579-1/ASME FFS-1.

3.22.36 Đánh giá lại là thay đổi giá trị nhiệt độ thiết kế, MDMT hoặc MAWP của bình. Nhiệt độ thiết kế và MAWP của bình có thể tăng hoặc giảm do đánh giá lại. Việc giảm dưới các điều kiện thiết kế ban đầu là cách thức để tăng lượng ăn mòn dự trữ bổ sung.

3.22.37 Kiểm tra trên cơ sở rủi ro RBI là đánh giá nguy cơ và quy trình quản lý mà xem xét tới cả khả năng và hậu quả hư hỏng do hư hại vật liệu và được nêu trong kế hoạch kiểm tra về mất khả năng chứa của bình chịu áp trong hệ thống công nghệ do hư hại vật liệu. Các nguy cơ này được quản lý chủ yếu qua kiểm tra để tác động tới khả năng hư hỏng nhưng cũng có thể được quản lý thông qua nhiều phương pháp khác để kiểm soát khả năng và hậu quả của hư hỏng.

3.22.38 Hoạt động giống hoặc tương tự là bố trí mà có 2 hoặc nhiều hơn bình được lắp đặt song song, có thể so sánh được, hoặc hoạt động đồng nhất và các điều kiện môi trường và công nghệ của chúng nhất quán qua vài năm dựa vào các quy định kiểm tra để đánh giá rằng các hư hỏng cơ học mức độ hư hỏng có thể so sánh được.

3.22.39 Sửa chữa tạm thời là các sửa chữa bình chịu áp lực để phục hồi tính toàn vẹn cần thiết để tiếp tục hoạt động an toàn cho tới khi các sửa chữa cố định được thực hiện.

3.22.40 Thử nghiệm là thử áp lực bằng khí hoặc thủy lực hoặc kết hợp khí/thủy lực, hoặc là thử cơ học để xác định các dữ liệu như độ cứng, độ bền và độ dai va đập của vật liệu. Thử nghiệm không bao gồm các phương pháp kiểm tra không phá hủy như kiểm tra bằng chụp ảnh bức xạ (RT), kiểm tra bằng siêu âm (UT), kiểm tra bằng từ tính (MT), kiểm tra bằng thẩm thấu (PT).

3.22.41 Thử kín là thử áp lực sau khi bảo dưỡng hoặc sửa chữa để xác định rằng bình chịu áp lực không bị rỏ rỉ với áp lực thử không lớn hơn MAWP theo xác định của chủ thiết bị.

3.23 Kiểm định là hoạt động kỹ thuật theo một quy trình nhất định nhằm đánh giá và xác nhận sự phù hợp của sản phẩm, hàng hóa với yêu cầu quy định trong quy chuẩn kỹ thuật tương ứng.

4 Tài liệu viện dẫn
- TCVN 8366:2010 - Bình chịu áp lực - Yêu cầu về thiết kế và chế tạo
- TCVN 7466:2005 - Phương tiện giao thông đường bộ - Bộ phận của Hệ thống nhiên liệu khí dầu mỏ hóa lỏng (LPG) dùng cho xe cơ giới
- TCVN 7704: Nồi hơi - Yêu cầu kỹ thuật an toàn về thiết kế, kết cấu, chế tạo, lắp đặt, sử dụng, và sửa chữa
- TCVN 6155:1996 - Bình chịu áp lực - Yêu cầu kỹ thuật an toàn về lắp đặt sử dụng sửa chữa
- TCVN 6156:1996 - Bình chịu áp lực - Yêu cầu kỹ thuật an toàn về lắp đặt sử dụng sửa chữa - Phương pháp thử
- TCVN 6008:2010 - Thiết bị áp lực - Mối hàn - Yêu cầu kỹ thuật và phương pháp thử
- QCVN 71:2014/BGTVT - Quy chuẩn kỹ thuật quốc gia về vật liệu và hàn bình chịu áp lực trong giao thông vận tải
- ISO 11439:2000 - Gas cylinders - High pressure cylinders for the on-board storage of natural gas as a fuel for automotive vehicles
- IEC 60529(2001) - Degrees of protection provided by enclosures (IP Code)
- ECE/324/R.67 - Agreement Concerning the Adoption of Uniform Technical Prescriptions for Wheeled Vehicles, Equipment and Parts which can be Fitted and/or be Used on Wheeled Vehicles and the Conditions for Reciprocal Recognition of Approvals Granted on the Basis of these Prescriptions*
- AS/NZS 3509:1996 - LP Gas fuel vessels for automotive use
- ASME - American Society of Mechanical Engineers
- Quy định UNECE No.110 “Quy định thống nhất về việc phê duyệt của:
(i) Phê duyệt linh kiện của xe lắp động cơ sử dụng nhiên liệu khí thiên nhiên nén (CNG) hoặc khí thiên nhiên lỏng (LNG);
(ii) Xe với các yêu cầu lắp đặt các linh kiện đã được phê duyệt kiểu loại sử dụng khí thiên nhiên nén (CNG) và/hoặc khí thiên nhiên lỏng (LNG) trong động cơ của chúng”
 Uniform provisions concerning the approval of:
(i) Specific components of motor vehicles using compressed natural gas (CNG) and/or liquefied natural gas (LNG) in their propulsion system;
(ii) Vehicles with regard to the installation of specific components of an approved type for the use of compressed natural gas (CNG) and/or liquefied natural gas (LNG) in their propulsion system).
- API 510 - Pressure Vessel Inspection Code: In-service Inspection, Rating, Repair, and Alteration
- API 572 - Inspection of Pressure Vessels (Towers, Drums, Reactors, Heat Exchangers, and Condensers)
- API 579-1/ASME FFS-1 2007 - Fitness-For-Service
- API 580 - Risk-based Inspection
- API 581 - Risk-Based Inspection Technology

1 Việc thiết kế các bình chịu áp lực phải tuân thủ yêu cầu cho từng loại bình chịu áp lực được lắp đặt trên từng loại phương tiện cụ thể tại Phần II của Quy chuẩn này.

2 Áp suất thiết kế cho bình chịu áp lực chứa khí hóa lỏng
 Với các bình chịu tăng áp bởi khí có thể hóa lỏng, áp suất thiết kế trong trường hợp không có các yêu cầu thiết kế trong tiêu chuẩn ứng dụng tương ứng phải lớn hơn các giá trị sau:
(1) Áp suất tại điều kiện vận hành khắc nghiệt nhất, ngoại trừ cháy và các tình huống bất thường khác.
(2) Áp suất hơi của chất lỏng chứa bên trong tại nhiệt độ làm việc cao nhất theo nhiệt độ làm việc cao nhất cho bình chịu áp lực chứa khí hóa lỏng. Phải tính dự phòng áp suất riêng phần của các khí khác hoặc tạp chất trong thiết bị áp lực có thể làm tăng áp suất tổng.
Chú thích: Thiết kế cũng cần đảm bảo rằng tại nhiệt độ làm việc cao nhất, tỉ lệ điền đầy phải sao cho pha lỏng trong quá trình giãn nở nhiệt sẽ không hoàn toàn làm đầy bình chịu áp lực và không gian hơi phải không bị nén đến mức áp suất riêng phần của các khí trơ gây ra rò lọt qua các van an toàn.

3 Nhiệt độ làm việc cao nhất cho bình chịu áp lực chứa khí hóa lỏng
 Nhiệt độ làm việc cao nhất phải lấy bằng giá trị lớn trong các giá trị sau:
(1) Nhiệt độ lớn nhất theo đó môi chất chứa phải chịu được bởi quá trình công nghệ dưới điều kiện hoạt động khắc nghiệt nhất.
(2) Nhiệt độ cao nhất mà chất lỏng chứa bên trong có thể đạt được do điều kiện môi trường.

1 Các bình chịu áp lực được chế tạo phải đảm bảo tiêu chuẩn chất lượng, an toàn kỹ thuật và tuân thủ đúng thiết kế được thẩm định.

2 Trước khi xuất xưởng, các bình chịu áp lực phải gắn nhãn hiệu của cơ sở chế tạo ở vị trí thuận lợi dễ thấy với các nội dung sau:
- Tên cơ sở chế tạo;
- Năm sản xuất;
- Ký hiệu và nhãn hiệu;
- Dung tích thiết kế;
- Áp suất và nhiệt độ thiết kế;
- Áp suất và nhiệt độ làm việc.

III Quy định về vật liệu chế tạo bình chịu áp lực
Vật liệu sử dụng chế tạo bình chịu áp lực phải phù hợp thiết kế được thẩm định, các quy định của quy chuẩn, tiêu chuẩn tương ứng áp dụng để chế tạo bình chịu áp lực trong từng loại phương tiện giao thông cơ giới đường bộ, đường sắt và phương tiện, thiết bị thăm dò, khai thác, vận chuyển dầu khí trên biển.

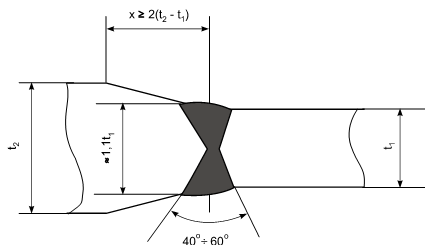

1 Các yêu cầu về hàn, thợ hàn, kiểm tra chất lượng hàn bình chịu áp lực phải tuân thủ theo yêu cầu của quy chuẩn, tiêu chuẩn Việt Nam hoặc quốc tế nếu áp dụng.

2 Chất lượng mối hàn bình chịu áp lực sau khi hàn xong phải được kiểm tra và thử bằng phương pháp kiểm tra NDT tương ứng.

3 Nhân viên kiểm tra NDT, giám sát viên hàn và thợ hàn các loại bình chịu áp lực phải do cơ quan đăng kiểm cấp giấy chứng nhận thực hiện.

4 Tùy thuộc vào từng loại bình chịu áp lực và yêu cầu kiểm tra, các phương pháp kiểm tra không phá hủy được áp dụng như sau:

Các phương pháp kiểm tra	Khuyết tật		Đo chiều dày
	Bề mặt	Bên trong
Kiểm tra bằng mắt thường	x
Kiểm tra từ tính	x
Kiểm tra thẩm thấu chất lỏng	x
Kiểm tra siêu âm		x	x
Kiểm tra chụp tia bức xạ		x
Kiểm tra bằng dòng điện xoáy		x

5 Ký hiệu các phương pháp kiểm tra NDT
VT: Visual Testing - Kiểm tra bằng trực quan
RT: Radiographic Testing - Kiểm tra bằng chụp ảnh bức xạ
UT: Ultrasonic Testing - Kiểm tra bằng siêu âm
MT: Magnetic particle Testing - Kiểm tra bằng từ tính
PT: Penetrant Testing - Kiểm tra bằng thẩm thấu
ET: Eddy current Testing - Kiểm tra bằng dòng điện xoáy

1 Bình chịu áp lực dùng để vận chuyển hàng hóa lắp đặt trên các phương tiện giao thông cơ giới đường bộ, đường sắt khi thiết kế, chế tạo phải tuân thủ theo các quy định trong Quy chuẩn này và phải tuân thủ theo các quy định về chất lượng, an toàn kỹ thuật áp dụng cho phương tiện vận tải được lắp đặt.

2 Những quy định của Quy chuẩn này chỉ đề cập đến các yêu cầu tối thiểu đối với bình chịu áp lực dùng để vận chuyển hàng hóa và bao gồm các phần tử gắn kết trực tiếp với bình. Các yêu cầu này chỉ liên quan đến tính năng về bình chịu áp lực. Quy chuẩn này không đề cập đến các yêu cầu cụ thể liên quan tới các tính năng của phương tiện chuyên chở.

3 Kích thước phủ bì, tải trọng chuyên chở của bình chịu áp lực phải đảm bảo không vượt quá giới hạn kích thước, tải trọng cho phép theo quy định đối với phương tiện giao thông được lắp đặt.

4 Các bình chịu áp lực phải được lắp chắc chắn, cố định nằm song song với khung của phương tiện giao thông được lắp đặt. Kết cấu của bình chịu áp lực phải cứng, bền chắc, đảm bảo không thay đổi dung tích khi đong chứa và vận chuyển, chịu được áp suất dư không nhỏ hơn 0,8 bar.

5 Bên trong các bình chịu áp lực không được có các kết cấu làm cản trở việc thoát hết không khí khi đổ chất lỏng vào và cản trở thoát chất lỏng khi xả chất lỏng ra.

6 Các bình chịu áp lực được làm bằng vật liệu kim loại hoặc phi kim loại, phải sơn lớp bảo vệ mặt ngoài.

7 Các bình chịu áp lực cho phép có nhiều ngăn riêng biệt, kích thước phủ bì và tổng tải trọng của dung tích các ngăn dùng để chuyên chở không vượt quá tải trọng và kích thước cho phép của phương tiện giao thông được lắp đặt. Những ngăn dùng để chuyên chở phải có cửa nạp, van xả riêng và phải thoả mãn các yêu cầu của phần này như một bình chịu áp lực độc lập.

8 Các bình chịu áp lực phải có cầu thang thuận tiện cho việc lên xuống khi vận hành các phần phía trên của nó.

9 Đối với bình chịu áp lực chuyên chở, chứa nhiên liệu dễ cháy nổ:
(1) Trên hai bên sườn và đáy sau bình chịu áp lực phải ghi chữ "CẤM LỬA". Chiều cao chữ không được nhỏ hơn 200 mm.
(2) Các bình chịu áp lực phải được trang bị bình cứu hỏa.
(3) Các bình chịu áp lực chứa, chuyên chở xăng dầu phải có xích tiếp đất. Xích tiếp đất phải đủ dài, có thể điều chỉnh được sao cho luôn luôn có ít nhất 2 mắt chạm đất. Vật liệu làm xích và kích thước của xích phải đảm bảo sự tích điện ở bình chịu áp lực khi vận hành dưới mức nguy hiểm cho phép.

10 Cho phép bố trí các hộp, ống ở hai bên thành phương tiện giao thông được lắp đặt bình chịu áp lực để chứa đựng, bảo quản các ống dẫn, phụ tùng.

11 Không được hàn thêm trên thân bình chịu áp lực các giá đỡ để chứa những hàng hóa không thuộc quy định vận chuyển của phương tiện giao thông được lắp đặt.

12 Các bình chịu áp lực lắp trên các phương tiện giao thông dùng để đong và vận chuyển phải tuân thủ theo quy định của pháp luật về đo lường.

13 Kích thước hình học của bình chịu áp lực được chọn phù hợp với kích thước khung của phương tiện giao thông được lắp đặt, trọng tâm của phương tiện và tải trọng cho phép.

14 Tùy theo chức năng của từng loại bình chịu áp lực lắp trên các phương tiện giao thông phải có các cơ cấu, bộ phận đảm bảo an toàn và xả phù hợp.

15 Miệng của các bình chịu áp lực phải ở vị trí cao nhất và có nắp đậy kín. Vòng đệm giữa nắp bình chịu áp lực và cổ phải làm bằng vật liệu chịu được sự ăn mòn của môi chất. Nắp bình chịu áp lực được bắt chặt vào cổ bằng kết cấu bulông, trong đó phải có ít nhất 2 bulông bố trí đối diện nhau qua tâm có sẵn lỗ để xâu dây niêm phong kẹp chì.

16 Cửa nhập môi chất được bố trí trên nắp bình chịu áp lực có đường kính lỗ không nhỏ hơn 200 mm. Kết cấu nắp đậy cửa nhập phải bảo đảm kín, đóng mở dễ dàng, có kết cấu thích hợp để khóa hoặc niêm phong, kẹp chì. Vòng đệm phải làm bằng vật liệu chịu ăn mòn, không phát tia lửa khi đóng mở.

17 Trên nắp bình chịu áp lực cho phép bố trí cửa quan sát riêng. Kết cấu của nó phải đảm bảo kín và có nắp bảo vệ.

18 Cửa quan sát cần có đường kính không nhỏ hơn 120 mm, được bố trí ở ngay phía trên tấm mức sao cho qua cửa quan sát thấy được mức chất lỏng trong bình chịu áp lực theo tấm mức một cách thuận tiện nhất dưới ánh sáng tự nhiên.
Trường hợp không có cửa quan sát riêng thì phải bố trí cửa nhập hợp lý để làm được cả chức năng của cửa quan sát.

19 Bình chịu áp lực chứa, chuyên chở chất lỏng có dung tích lớn phải có các tấm chắn sóng gắn chặt bên trong. Sự sắp xếp bố trí các tấm chắn sóng phải đảm bảo loại trừ được các túi khí tạo ra ở các góc giữa tấm chắn sóng và thân bình chịu áp lực, cũng như thoát được hết chất lỏng khi xả ra ngoài.

20 Bình chịu áp lực chứa, chuyên chở chất lỏng phải có cơ cấu thoát khí đảm bảo loại trừ các túi khí khi chứa đầy chất lỏng. Cơ cấu thoát khí gồm 2 đoạn ống dẫn khí bằng kim loại đường kính trong không nhỏ hơn 10 mm, được bố trí nằm sát và dọc theo đường sinh cao nhất bên trong hoặc bên ngoài bình chịu áp lực sao cho một đầu ống cách đáy một khoảng (20 ÷ 30) mm đầu kia ở trong cổ bình chịu áp lực và cao hơn tấm mức một khoảng không nhỏ hơn 100 mm.

21 Nếu cổ bình chịu áp lực hàn sâu vào trong thân bình chịu áp lực thì ở vị trí có ống dẫn khí đi qua phải có một cửa sổ với chiều rộng không nhỏ hơn 150 mm, chiều cao sát với đường sinh cao nhất.

22 Đặt đầu ống xả của bình chịu áp lực phải có cấu trúc hợp lý, bố trí thuận tiện nhất với mục đích sử dụng, phải có độ nghiêng cần thiết đảm bảo xả hết lượng môi chất trong bình chịu áp lực. Van xả phải kín, bố trí thuận tiện để thao tác, có kết cấu thích hợp cho việc niêm phong kẹp chì.

23 Bầu lắng cặn của bình chịu áp lực phải ở vị trí thấp nhất, đặt trước hoặc cùng vị trí đặt đầu đoạn ống xả. Bầu lắng cặn cần phải có kết cấu đảm bảo tháo hết lượng chất lỏng cuối cùng của bình chịu áp lực, và phù hợp cho việc niêm phong kẹp chì.

24 Tải trọng
Các tải trọng được xem xét trong thiết kế bình chịu áp lực phải bao gồm những tải trọng có liên quan sau:
(1) Áp suất thiết kế trong hoặc ngoài (hay cả hai).
(2) Cột áp tĩnh lớn nhất của môi chất chứa bên trong dưới điều kiện hoạt động bình chịu áp lực thường.
(3) Lực do trọng lực tiêu chuẩn tác động lên khối lượng của bình chịu áp lực và phần chứa thông thường trong thời gian hoạt động và trong các điều kiện thử nghiệm bao gồm các điều kiện của áp suất giảm và áp suất không, nếu có thể áp dụng.
(4) Tải trọng tăng thêm do các bình chịu áp lực khác, lớp lót, bảo ôn, thiết bị vận hành, sàn thao tác, tuyết, nước, băng và những thứ khác.
(5) Tải trọng gió.
Chú thích: Trong tính toán sự phù hợp của thiết kế cho thử áp lực thủy tĩnh, chỉ cần tính 75% tải trọng do gió gây ra cần được tính hoạt động đồng thời với các tải trọng khác.

25 Đối với phương tiện vận chuyển hành khách, các bình áp lực phải lắp đặt tại các khoang riêng biệt với khoang hành khách. Việc đào thải từ nút nóng chảy phải được dẫn bằng ống ra khí quyển, không được ảnh hưởng tới khoang hành khách.

1.1 Bình chịu áp lực dùng để vận chuyển hàng hóa lắp đặt trên các phương tiện giao thông cơ giới đường bộ khi thiết kế, chế tạo phải tuân thủ theo các quy định ở mục 3.26 của tiêu chuẩn TCVN 8366:2010 (Các bình có thể vận chuyển) và các quy định của Quy chuẩn này.

1.2 Các bình chịu áp lực khi lắp đặt trên các phương tiện giao thông vận tải ngoài việc phải tuân thủ các quy định trong Quy chuẩn này và phải tuân thủ theo các quy định về chất lượng, an toàn kỹ thuật áp dụng cho phương tiện vận tải được lắp đặt.

2 Yêu cầu về thiết kế bình chịu áp lực dùng để vận chuyển hàng hóa lắp đặt trên các phương tiện giao thông cơ giới đường bộ

2.1 Các van an toàn sẽ được định cỡ cụ thể đối với tính toàn vẹn của phần bảo ôn trong các tai nạn và trong các điều kiện hỏa hoạn. Phải bố trí sao cho có thể bảo vệ các van an toàn không bị hư hại do phương tiện chuyên chở bị lật.

2.2 Áp suất thiết kế

2.2.1 Các bình có thể vận chuyển có một vỏ và không bảo ôn và các bộ phận áp lực liên quan phải có áp suất thiết kế không nhỏ hơn áp suất thiết kế được quy định trong tiêu chuẩn áp dụng, và khi áp suất này không được quy định thì phải là giá trị lớn hơn trong các giá trị sau:
(1) 700 kPa; và
(2) Áp suất hóa hơi của môi chất tại nhiệt độ làm việc lớn nhất của môi chất được quy định áp suất hóa hơi tại 50°C cho các bình có dung tích lớn hơn 500 lít và tại 46°C cho các bình có dung tích lớn hơn 2000 lít.

2.2.2 Đối với các bình có khả năng vận chuyển được bọc cách nhiệt hoàn toàn và được bảo vệ bên ngoài tốt, áp suất thiết kế phải không thấp hơn giá trị lớn hơn trong các giá trị sau:
(1) 170 kPa; và
(2) Áp suất hóa hơi của môi chất tại nhiệt độ làm việc lớn nhất của môi chất, thường được xác định bởi áp suất đặt của thiết bị xả áp (van an toàn).

2.3 Các lỗ
Không được bố trí các lỗ khoét trên vòng ngoài của thành hình trụ trong khu vực 30° bên trên đường tâm nằm ngang, trừ khi lỗ được bố trí trong hốc lõm. Hốc lõm này phải đảm bảo rằng tất cả các van an toàn và các phụ kiện khác nằm trong đường bao thân trụ được bảo vệ khỏi phá hủy do lăn bình.
Các bình chứa clo hoặc các chất độc hại hơn chỉ được phép có một cửa chui người. Cửa chui người và nắp cửa phải nằm bên trong phần bao bọc của bình.

2.4 Tính toán
Tính toán phải tính đến tác động kết hợp của các tải trọng áp suất (cả ứng suất theo chiều dọc và theo chu vi), các tải xoắn, cắt, uốn và tải trọng gia tốc của bình (cả phía trước và phía sau). Cần xem xét đến các ảnh hưởng của độ biến thiên nhiệt và độ mỏi.
Thiết kế bình phải bao gồm việc tính toán các ứng suất tương đương được tạo ra bởi áp lực thiết kế, trọng lượng môi chất, trọng lượng của các kết cấu được đỡ bởi thành bình, các tải trọng và ảnh hưởng của sự biến thiên nhiệt độ gây ra từ các môi chất chứa trong bình và mức lớn nhất nhiệt độ xung quanh. Khi sử dụng các vật liệu không giống nhau, thì các hệ số nhiệt của chúng phải được sử dụng trong tính toán ứng suất nhiệt, các ứng suất xuất hiện tại chân đế, bệ đỡ hoặc các kết cấu đỡ khác.

2.5 Ứng suất kết hợp
Các ứng suất tương đương từ các tải trọng tĩnh hoặc động dưới đây, hoặc sự kết hợp của chúng khi có thể xảy ra cùng thời điểm phải được kiểm tra theo quy trình.
(1) Ứng suất theo chu vi được tạo ra bởi áp lực trong hoặc ngoài (hoặc cả hai).
(2) Ứng suất kéo theo chiều dọc được tạo ra bởi áp suất trong.
(3) Ứng suất kéo hoặc nén được tạo ra bởi tải dọc trục do lực giảm tốc bằng hai lần trọng lượng tĩnh của bình chứa đầy tải, tác động độc lập với hệ thống giảm xóc trên mặt đường.
(4) Ứng suất kéo hoặc nén được tạo ra bởi mômen uốn do lực giảm tốc bằng hai lần trọng lượng tĩnh của bình chứa đầy tải, tác động độc lập với hệ thống giảm xóc tại mặt đường.
Đối với các bình có tấm ngăn bên trong, lực giảm tốc có thể giảm ‘0,25g’ cho mỗi tấm ngăn nhưng không có trường hợp nào tổng lượng giảm của lực giảm tốc vượt quá ‘1g’.
(5) Ứng suất kéo hoặc nén được tạo ra bởi tải trọng dọc trục do lực gia tốc bằng trọng lượng tĩnh của bình chứa đầy tải, tác động lên trục ngang của bánh xe thứ năm đỡ bình, nếu có sử dụng.
(6) Ứng suất kéo hoặc nén được tạo ra bởi mômen uốn do lực gia tốc bằng trọng lượng tĩnh của bình chứa đầy tải, tác động lên trục ngang của bánh xe thứ năm đỡ bình, nếu có sử dụng.
(7) Ứng suất kéo hoặc nén được tạo ra bởi mômen uốn do lực thẳng đứng bằng ba lần trọng lượng tĩnh của bình chứa đầy tải.
(8) Ứng suất cắt được tạo ra bởi lực thẳng đứng bằng ba lần trọng lượng tĩnh của bình và môi chất trong bình.
(9) Ứng suất cắt bên được tạo ra bởi lực gia tốc bên có thể tạo ra đảo lật, nhưng không nhỏ hơn 0,75 lần trọng lượng tĩnh của bình chứa đầy tải tác động trên mặt đường.
(10) Ứng suất cắt xoắn được tạo ra bởi lực gia tốc bên có thể tạo ra đảo lật, nhưng không nhỏ hơn 0,75 lần trọng lượng tĩnh của bình chứa đầy tải tác động trên mặt đường.

3 Bình chịu áp lực thân hình trụ
Chiều dày tối thiểu của các thân hình trụ và các bộ phận hình trụ của bình chịu áp lực bên trong phải không nhỏ hơn các giá trị được xác định trong mục 3.7, 3.4.3 và 3.8 của tiêu chuẩn TCVN 8366:2010.

4 Bình chịu áp lực thân hình cầu
Chiều dày tối thiểu của các thân hình cầu và các bộ phận hình cầu của bình chịu áp lực bên trong phải không nhỏ hơn các giá trị được xác định trong mục 3.7, 3.4 và 3.8 của tiêu chuẩn TCVN 8366:2010.

5 Bình chịu áp lực hai vỏ
Các bình hai vỏ phải được thiết kế, chế tạo theo các yêu cầu đưa ra trong mục 3.23 của tiêu chuẩn TCVN 8366:2010 và các yêu cầu liên quan trong Quy chuẩn này.

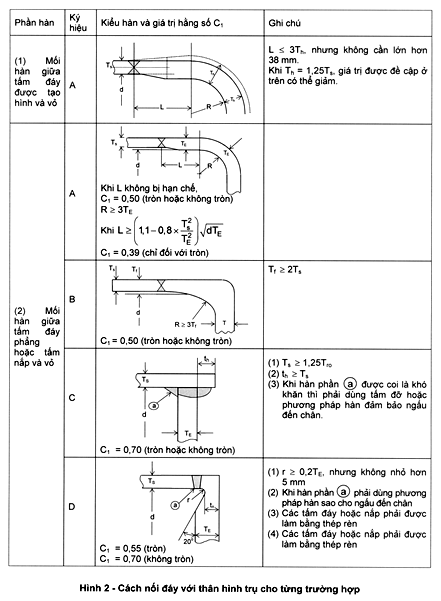

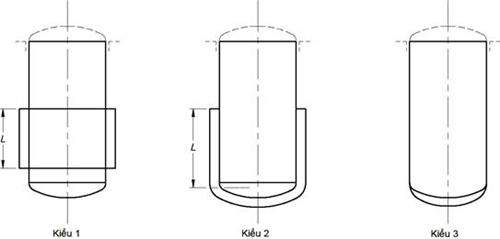

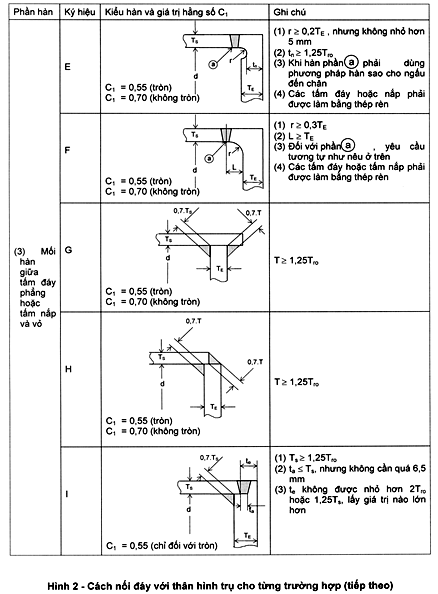

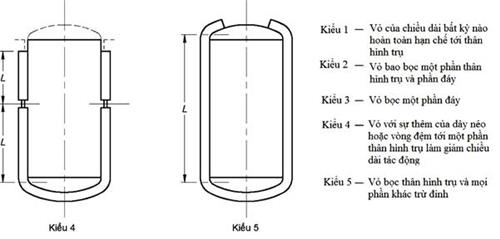

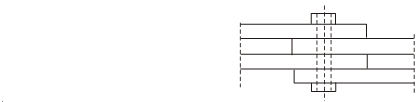

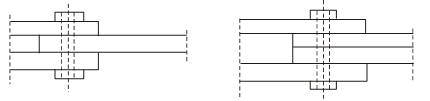

Các loại bình chịu áp lực hai vỏ có phần vỏ bao gồm các bình được bao bọc bởi thân hoặc đáy như minh họa trong Hình 1. Các phần vỏ, như chỉ ra trong Hình 1 phải không đứt quãng theo chu vi bình đối với kiểu 1, 2, 4 và 5; và phải tròn theo mặt cắt ngang đối với kiểu 3.
Cho phép sử dụng kết hợp các kiểu này trên bình đơn miễn là đáp ứng được các yêu cầu riêng biệt cho mỗi loại. Các vỏ dập sóng không đề cập trong mục này.
Phần vỏ của bình được xác định gồm thành trong và thành ngoài, các vành chặn vỏ, và tất cả các chi tiết xuyên qua hoặc các bộ phận khác trong phần vỏ chịu ứng suất. Các bộ phận như các ống nhánh, các phần tử chặn, các vòng tăng cứng, vòng đỡ cũng thuộc phạm vi phần vỏ.    Ảnh hưởng của các lực nội tại bên trong và bên ngoài cùng với độ giãn nở nhiệt phải được xem xét. Phải đặt các tấm và vách ngăn va đập tại đầu vào phần vỏ, nơi có thể xảy ra ăn mòn của bình và vách của vỏ do sự ngưng tụ của hơi nước hoặc các hơi ngưng tụ khác.

6 Bình chịu áp lực phi kim loại
Phần này áp dụng cho các bình chịu áp lực bình phi kim loại hoặc cho các bộ phận chịu áp lực của bình làm bằng chất dẻo (plastic), chất dẻo được tăng cứng bằng sợi, thủy tinh hoặc bất cứ vật liệu phi kim nào khác, trừ gioăng đệm.
Các bình phi kim loại phải thỏa mãn các quy định chung của Quy chuẩn này và chúng phải thỏa mãn các yêu cầu sau:
(1) Các yêu cầu của Quy chuẩn có liên quan;
(2) Thiết kế kỹ thuật cụ thể và tiêu chuẩn, quy chuẩn có thể áp dụng;
(3) Tất cả các điều kiện được thống nhất bởi các bên liên quan.

1 Các bình chịu áp lực dùng để chứa khí dầu mỏ hóa lỏng (LPG), khí thiên nhiên nén (CNG) dùng làm nhiên liệu của các phương tiện giao thông cơ giới đường bộ khi thiết kế, chế tạo phải tuân thủ các yêu cầu quy định tại quy chuẩn kỹ thuật, tiêu chuẩn quốc gia của Việt Nam, tiêu chuẩn quốc tế tương ứng như TCVN 7466:2005, TCVN 6156:1996, ISO 11439:2000, IEC 60529 (2001), ECE/324/R.67, AS/NZS 3509:1996, UNECE No.110 có liên quan.

2 Các bình chịu áp lực dùng để chứa khí dầu mỏ hóa lỏng (LPG), khí thiên nhiên nén (CNG) dùng làm nhiên liệu của các phương tiện giao thông cơ giới đường bộ phải được chế tạo đảm bảo tiêu chuẩn chất lượng, an toàn kỹ thuật và thiết kế được thẩm định.

3 Vật liệu được sử dụng để chế tạo vỏ bình chứa chịu ứng suất phải bằng thép theo quy định của tiêu chuẩn có các đặc tính tương đương.

4 Các phần của thân bình và tất cả bộ phận hàn vào thân bình phải được làm bằng các vật liệu cùng loại.

5 Nhiệt độ làm việc cho phép của bình chứa phải từ -20^oC đến 65^oC.

Loại	Các cửa tròn (đường kính)	Các cửa elip (trục lớntrục nhỏ)	Chiều sâu lớn nhất của lỗ khoét (xem chú thích 1)
Lỗ quan sát	30 40 50	- - -	30 40 50
Lỗ thò tay	75 100 125 150 200	90  63 115  90 150  100 180  120 225  180	50 50 63 75 100
Lỗ thò đầu	Lớn nhất = 300 Nhỏ nhất = 290	Lớn nhất = 320220 Nhỏ nhất = 310 210	100
Lỗ chui người(2)	400 450 500	400300 450400 -	150 245 300

9 Các giá đỡ bình
Các giá đỡ cho các bình chịu áp lực có khả năng vận chuyển phải được thiết kế để chịu được các lực thích hợp và đáp ứng các yêu cầu dưới đây:
(1) Các bình, tạo ra trên toàn bộ hoặc một phần bình các phần tử chịu ứng suất được sử dụng thay cho khung, phải được đỡ bằng bệ đỡ ngoài đỡ liên tục trên một cung ít nhất là 1200 theo đường chu vi của thân, hoặc được đỡ bởi các phương tiện khác được chứng minh là có khả năng chịu va đập và chịu mỏi tương đương.
(2) Các bình không được cấu tạo liền với khung, hoặc không được hàn trực tiếp vào khung của phương tiện vận chuyển, phải có các đai ốc xiết hoặc các thiết bị có chức năng tương tự để chằng chặt bình vào khung. Ngoài ra, các móc neo hoặc các vấu chặn thích hợp phải được gắn vào khung hoặc bình (hoặc cả hai) để ngăn cản sự chuyển dịch tương đối giữa chúng khi dừng, khởi hành hoặc rẽ. Các thiết bị dùng để chằng các bình chịu áp lực phải buộc chặt bình vào phương tiện vận chuyển một cách an toàn mà không tạo ra ứng suất quá mức trong bình.
(3) Tải trọng phải được áp dụng dọc theo đường tâm bình và được giả thiết là được phân phối một cách đồng đều.

10 Miếng táp
Các giá đỡ bình chịu áp lực và các điểm néo được gắn cố định vào thành bình nên được gắn bằng các miếng táp được làm bằng cùng vật liệu với thành bình.
Các miếng táp phải:
(1) Có chiều dày không vượt quá 1,5 lần chiều dày của thân hoặc đáy và không nhỏ hơn 5mm (chiều dày chân mối hàn góc nối miếng táp với thân bình chịu áp lực phải không lớn hơn chiều dày thân bình);
(2) Rộng ít nhất 4 lần chiều dày của miếng táp theo mỗi hướng tính từ chân mối hàn gắn giá đỡ;
(3) Có các góc được vê tròn với bán kính bằng ít nhất bốn lần chiều dày của miếng táp;
(4) Có lỗ thăm, được khoan hoặc đục trước khi gắn vào bình chịu áp lực và sau đó được điền đầy để ngăn cản hơi ẩm xâm nhập vào;
(5) Được gắn với bình chịu áp lực bởi mối hàn góc liên tục;
(6) Được thiết kế sao cho trước tiên mối gắn kết các phụ kiện tới miếng tán và tiếp theo là miếng táp, sẽ bị hỏng hoàn toàn mà không làm hư hại thân hoặc đáy bình chịu áp lực; và
(7) Được đặt cách xa các mối hàn nối chính của bình.

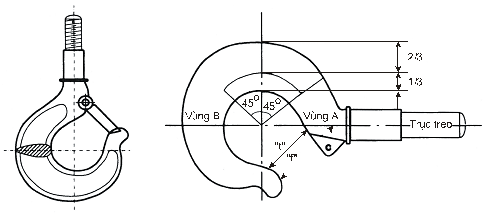

11 Tai móc cáp
Tai móc cáp hoặc lỗ treo cho các bồn, bình di động phải được thiết kế để cho phép nâng cao an toàn bình chịu áp lực. Mỗi tai móc của bình di động được sẽ được thiết kế để chịu được lực tĩnh trong bất kỳ hướng nào bằng hai lần lực do trọng lượng bình và môi chất chứa trong nó.

12 Van xả áp
Các van xả áp an toàn phải đảm bảo cho bình chịu áp lựcđược cô lập hoàn toàn trong các tai nạn và trong trường hợp hỏa hoạn, phải tuân thủ các tiêu chuẩn áp dụng liên quan. Phải bố trí để bảo vệ các van an toàn khỏi bị hư hại do sự cố lật bình.

1 Quy định chung
Mỗi bình chịu áp lực phải được trang bị các thiết bị bảo vệ và các phụ kiện khác theo các yêu cầu trong chương này.
Số lượng, kích thước, kiểu, vị trí và tính năng của các thiết bị bảo vệ và các phụ kiện khác được yêu cầu bởi Quy chuẩn này và cho sự hoạt động an toàn của bình phải được thỏa thuận giữa các bên liên quan.
Các thiết bị bảo vệ và các phụ kiện khác phải có thiết kế và công nghệ chế tạo cho phép các thiết bị đó thực hiện chức năng yêu cầu của chúng với các điều kiện vận hành dự kiến.

2.1 Yêu cầu chung
Bình chịu áp lực phải được bảo vệ với một hoặc nhiều thiết bị xả áp an toàn. Mỗi khoang hoặc phần của bình chịu áp lực nhiều khoang phải được coi như là bình riêng biệt và phải được kết nối một cách phù hợp tới thiết bị xả áp an toàn, trừ khi phần bình đó được nối liền với nhau.
Mỗi bình chịu áp lực phải được bảo vệ bằng thiết bị xả áp an toàn, các thiết bị phải ngăn không cho áp suất tăng hơn 110% áp suất thiết kế của bình trừ các trường hợp sau đây:
(1) Khi nhiều thiết bị xả áp an toàn được cung cấp và cài đặt, chúng phải ngăn không cho áp suất trong bình tăng hơn 116% áp suất thiết kế, với điều kiện là các thiết bị xả áp an toàn cài đặt thấp hơn có khả năng loại bỏ mọi điều kiện tăng áp suất được định trước trong khi hoạt động bình thường;
(2) Khi sự quá áp xảy ra do tiếp xúc với lửa hoặc các nguồn nhiệt khác, các thiết bị xả áp an toàn phải thỏa mãn “Xả áp an toàn trong các điều kiện cháy”;
(3) Khi tiêu chuẩn áp dụng liên quan chỉ ra các yêu cầu khác.

2.2. Xả áp an toàn trong các điều kiện cháy
Khi có một hiểm họa phát sinh có thể được tạo ra bởi việc bình chịu áp lực bị tiếp xúc với lửa hoặc nguồn nhiệt không mong muốn tương tự khác, các thiết bị xả áp an toàn phải có khả năng ngăn không cho áp suất tăng hơn 121% áp suất thiết kế của bình.

2.3 Bình chứa đầy chất lỏng
Bình chịu áp lực mà khi hoạt động chứa đầy chất lỏng phải được lắp các van xả chất lỏng trừ khi có cách khác để bảo vệ chống lại quá áp.

2.4 Các bình và các khoang nối liền với nhau
Các bình chịu áp lực hoặc khoang trong bình chịu áp lực được kết nối cùng nhau trong hệ thống bởi các ống dẫn có dung tích phù hợp, có thể được xem như một bình chịu áp lực trong việc xác định số lượng và lưu lượng của các thiết bị xả áp an toàn, miễn là không có van nào lắp vào mà có thể cô lập bất kỳ bình nào khỏi các thiết bị xả an toàn, trừ khi bình đó được mở một cách đồng thời ra không khí.

2.5 Môi chất gây chết người và các môi chất đặc biệt khác
Dưới các điều kiện làm việc đặc biệt và với sự thỏa thuận giữa các bên liên quan, các bình chịu áp lực chứa môi chất gây chết người hoặc các môi chất đặc biệt khác có thể được miễn tuân theo yêu cầu của phần này.

3 Các kiểu thiết bị xả áp an toàn
Các thiết bị xả áp an toàn là các thiết bị được thiết kế để làm ngăn ngừa sự quá áp và trong tiêu chuẩn này chúng gồm các kiểu sau:

3.1 Van xả áp an toàn:
Van an toàn hay van xả như định nghĩa trong (1) hoặc (2):
(1) Van an toàn là van xả môi chất một cách tự động ra ngoài khí quyển để ngăn ngừa không cho áp suất vượt quá giá trị được định trước. Van này thường được sử dụng cho các môi chất có thể nén được mà yêu cầu xả quá áp nhanh. Nó được kích hoạt bởi tác động áp suất tĩnh của van. Các van này cũng có thể được đề cập đến như các van xả an toàn khi chúng thích hợp cho việc sử dụng làm van an toàn hoặc van xả, tùy thuộc vào ứng dụng.
(2) Van xả là van mà việc xả môi chất được thực hiện một cách tự động ra ngoài khí quyển hoặc hệ thống áp suất giảm để ngăn không cho áp suất vượt quá giá trị định trước. Nó được sử dụng trước tiên cho các môi chất không chịu nén (như các chất lỏng). Nó được kích hoạt bởi tác động áp suất tĩnh của van.
Các van trong (1) và (2) được thiết kế đóng lại sau khi các điều kiện bình thường đã được khôi phục.

3.2 Thiết bị xả áp không đóng lại
Thiết bị xả áp kiểu có phần hoạt động dưới dạng đĩa hoặc màng ngăn thường là kim loại, mà ban đầu nó chặn đường xả trên bình, nhưng sẽ nổ tại áp suất định trước để xả môi chất ra ngoài. Nó không đóng lại một cách tự động.
Các thiết bị xả áp không có khả năng đóng lại bao gồm các thiết bị chốt cắt, chốt cong và các van xả áp không có khả năng đóng lại chịu tải bằng lò xo.

3.3 Hệ thống thông hơi
Khi bình thông với không khí qua ống thông hơi, thì ống thông hơi có thể được coi như là thiết bị xả áp an toàn, nếu hệ thống cửa thông hơi được kết nối trực tiếp có thể tới không khí, được sử dụng chỉ cho mục đích này và không bị đóng hoặc bị chặn bởi băng đá hoặc các chất kết tủa.

4 Van an toàn
Các van an toàn thích hợp hơn trong việc bảo vệ bình chịu áp lực chống lại quá áp, hoặc thiết bị xả áp không có khả năng đóng lại khác cũng có thể được sử dụng như được thỏa thuận.
Các van an toàn phải là kiểu chịu tải lò xo, tuy nhiên các van kiểu đối trọng cũng có thể được sử dụng cho các bình tĩnh tại bởi thỏa thuận đặc biệt giữa các bên liên quan. Các kiểu van trọng lượng và đòn bẩy không được sử dụng.
Điều khiển bằng van tự động hoặc điều khiển gián tiếp khác của các van an toàn không được phép là bộ phận của hệ thống van xả áp được yêu cầu và góp phần vào dung lượng xả được yêu cầu, trừ khi:
(1) Thiết kế này được chấp nhận bởi người đặt hàng và người kiểm tra;
(2) Môi chất được xả là hơi sạch;
(3) Thiết kế sao cho van chính sẽ mở tự động tại áp suất không vượt quá áp suất cài đặt và sẽ xả toàn bộ công suất của nó nếu một số bộ phận thiết yếu của hệ tự động hoặc thiết bị phụ trợ không hoạt động được, hoặc van hoàn chỉnh được thiết kế để có các đặc tính tin cậy đạt tới các tính năng của kiểu hệ thống trên.
Đối với các chất lỏng độc hoặc dễ cháy, van xả và van an toàn phải đáp ứng các yêu cầu về độ kín khít không rỉ.

5 Thiết bị xả chân không
Khi có thể xảy ra áp suất trong bình thấp hơn áp suất khí quyển (bao gồm áp suất bị giảm do làm lạnh môi chất trong bình) và bình không có khả năng chịu các điều kiện như vậy, thiết bị xả chân không phải được lắp để ngăn ngừa biến dạng bình.
Dung lượng và cài đặt các thiết bị xả chân không phải phù hợp để cung cấp mức cần thiết của dòng khí, để áp suất tuyệt đối phải không nằm dưới giá trị mà bình được thiết kế.
Thiết bị xả chân không được lắp đặt giống như cách lắp đặt thiết bị xả áp an toàn, được sửa đổi phù hợp cho các điều kiện chân không.
Cần quan tâm đặc biệt trong thiết kế và lắp đặt đầu vào không khí tới thiết bị đó để ngăn ngừa khả năng bị chặn.

6.1 Định nghĩa
Nút nóng chảy là một bộ phận hoạt động, thường có dạng một cái nút làm từ vật liệu có điểm nóng chảy thấp phù hợp (thường là hợp kim), mà ban đầu chặn lỗ xả trong bình dưới điều kiện bình thường, nhưng sẽ nóng chảy hoặc tan chảy tại nhiệt độ được định trước để xả môi chất ra để xả áp.

6.2 Áp dụng
Với sự thỏa thuận giữa các bên liên quan, một hoặc nhiều nút nóng chảy có thể được sử dụng thay cho các thiết bị xả áp an toàn chỉ trong các ứng dụng đặc biệt, ví dụ để bảo vệ trong trường hợp cháy xung quanh bình đã được cách ly khỏi van an toàn và dưới các điều kiện dưới đây:
(1) Thiết bị xả áp an toàn được yêu cầu chỉ cho việc bảo vệ bình khỏi cháy hoặc nguồn nhiệt ngoài không mong đợi khác;
(2) Các điều kiện phục vụ và lắp đặt phù hợp để các chất cặn phải không chặn thiết bị đó (gây lên tăng nhiệt độ cần thiết để nấu chảy nút đó) hoặc không hạn chế việc xả;
(3) Các vật chứa trong bình là không độc và không dễ cháy và dung tích nước của bình không vượt quá 500 lít, hoặc vật chứa trong bình là độc và dễ cháy và dung tích nước của bình không vượt quá 100 lít;
(4) Các nút này tuân theo các yêu cầu của phần này.
Trong trường hợp đặc biệt và có sự thỏa thuận giữa các bên liên quan, mối hàn thiếc hoặc hàn đồng mềm với nhiệt độ nóng chảy thích hợp được sử dụng thay cho nút nóng chảy.

6.3 Nhiệt độ nóng chảy yêu cầu
Các nút nóng chảy phải có nhiệt độ nóng chảy lớn nhất (nghĩa là nhiệt độ nóng chảy được chỉ định cộng thêm 3°C) không vượt quá nhiệt độ có thể gây nên sự tăng áp suất trong bình tới 120% áp suất thiết kế của bình chịu áp lực.
Đối với các bình chứa các khí hóa lỏng dễ cháy hoặc độc hại tại nhiệt độ xung quanh, nhiệt độ nóng chảy được chỉ định phải tuân theo yêu cầu trên và phải không nhỏ hơn 5°C trên nhiệt độ được sử dụng làm cơ sở cho áp suất thiết kế.
Đối với bình chứa các khí vĩnh cửu (thường xuyên ở thể khí) tại nhiệt độ xung quanh, nhiệt độ nóng chảy phải không vượt quá 80°C và không nhỏ hơn 70°C.

6.4 Lắp đặt
Các nút nóng chảy phải được kết nối tới khoang chứa hơi và đặt tại các vị trí có nhiệt độ cao nhất của bình và môi chất chứa trong bình.
Khi độ dài bình vượt quá 750 mm, ít nhất một nút nóng chảy được lắp đặt tại mỗi đáy bình và mỗi nút phải có dung lượng đủ theo yêu cầu để bảo vệ bình.
Việc lắp đặt phải tuân theo quy định của chương này khi bình đặt trong vị trí mà việc tích tụ các khí được xả có thể gây nguy hiểm như khí độc, dễ cháy hoặc cacbon dioxide, thì khuyến nghị rằng việc đào thải từ nút nóng chảy nên được dẫn bằng ống ra khí quyển. Việc kết nối ống dẫn phải được thiết kế để giảm thiểu ảnh hưởng tới nhiệt độ nóng chảy của nút.

7.1 Tùy theo yêu cầu của từng loại bình chịu áp lực, áp kế sẽ được lắp cho thiết bị đó.

7.2 Các áp kế phải tuân thủ theo tiêu chuẩn quy định. Các bình cố định nên lắp áp kế kiểu ống buốc-đông (bourdon) và các bình chịu áp lực có khả năng vận chuyển lắp áp kế kiểu màng.

7.3 Kích cỡ định mức phải không nhỏ hơn 75 mm đường kính, riêng khi bình có đường kính nhỏ hơn 380 mm, có thể sử dụng áp kế có đường kính 50 mm nếu được sự đồng ý giữa các bên liên quan.

7.4 Áp suất làm việc phải nằm trong một phần ba ở giữa của dải chia độ của áp kế và đường màu đỏ phải đánh dấu áp suất hoạt động. Khi áp kế được bù cột chất lỏng giữa áp kế và kết nối bình, lượng bù đó cần được đánh dấu trên mặt số. Phải lắp van ngắt giữa bình chịu áp lực và áp kế, để thay thế áp kế khi bình không thể sẵn sàng ngừng sử dụng.

7.5 Áp kế phải có thể nhìn thấy từ vị trí mà người vận hành điều khiển áp suất bình chịu áp lực hoặc mở nắp kiểu đóng mở nhanh và phải được gắn vào một số thiết bị như ống xi-phông để ngăn cản nhiệt độ vượt quá tác động đến bộ phận hoạt động của áp kế.

8.1 Quy định chung
Khi các thiết bị chỉ thị mức chất lỏng được yêu cầu, các phần tử duy trì áp suất của các thiết bị chỉ thị này phải tuân theo các yêu cầu thiết kế chung và các yêu cầu sản xuất của tiêu chuẩn TCVN 8366:2010 và thiết bị chỉ thị phải có khả năng chỉ thị mức chất lỏng với độ chính xác cần thiết.

8.2 Thiết bị chỉ thị thủy tinh dạng ống
Thiết bị chỉ thị thủy tinh dạng ống và tất cả các đường ống dẫn phải được cấu tạo để các dụng cụ làm sạch có thể đi qua chúng.
Chúng phải được bảo vệ thích hợp chống bị phá hủy, và được che chắn một cách hợp lý để ngăn ngừa thương tích cho người vận hành trong trường hợp bị hỏng.
Các thiết bị chỉ thị thủy tinh dạng ống này không được sử dụng cho các môi chất độc hại hay gây chết người, hoặc cho các bình có khả năng vận chuyển.

9 Các thiết bị xả áp an toàn không có khả năng đóng lại
Các thiết bị này phải tuân theo các yêu cầu:
(1) Được mở hoàn toàn tại áp suất cài đặt;
(2) Có dung sai áp suất cài đặt không lớn hơn ±5%;
(3) Bị hạn chế nhiệt độ hoạt động từ -30°C tới 150°C đối với các có cấu chốt cong;
(4) Được bảo vệ một cách phù hợp khỏi bị làm bẩn hoặc can thiệp từ bên ngoài.

10.1 Thiết bị thoát nước
Trừ khi có chỉ định khác trong tiêu chuẩn áp dụng liên quan, phải tính toán đối với việc thải hoàn toàn của bình chịu áp lực mà các môi chất chứa trong bình có chứa hoặc có thể chứa các môi chất có khả năng ăn mòn bình như nước trong bình khí nén hoặc các môi chất độc hại hoặc dễ cháy.
Do đó, cần thiết bị thoát phù hợp đặt tại phần thấp nhất của bình chịu áp lực và một van đóng mở hoàn toàn. Kích cỡ của van này ít nhất phải từ 20 mm, trường hợp đặc biệt cũng không nhỏ hơn 10 mm.

10.2. Xả thải
Khi van thoát được yêu cầu để xả thải chất độc hoặc dễ cháy, đường ống xả thải phải được nối vào van và phải dẫn tới vị trí an toàn.
Việc xả thải phải được thực hiện theo cách để ngăn chặn sự nguy hiểm cho người hoặc sự phá hủy thiết bị và môi trường và tốt nhất là sao cho nhìn thấy việc xả thải đó.

11 Thông hơi
Thiết bị phụ trợ phải được cung cấp để thông khí từ các phần cao nhất của bình chịu áp lực trong quá trình thử thủy lực.
Khi các lỗ khoét được bố trí để phục vụ các mục đích khác là không phù hợp, thì phải cung cấp các lỗ khoét riêng và phải được bịt kín bằng bất kỳ phương tiện thích hợp nào sau khi thử nghiệm.

12.1 Các van an toàn và các thiết bị không có khả năng đóng lại
Các van an toàn và các thiết bị xả không có khả năng đóng lại phải được kết nối vào bình chịu áp lực trong khoảng chứa hơi phía trên bất kỳ chất lỏng được chứa nào, hoặc vào đường ống được kết nối tới khoảng chứa hơi trong bình cần được bảo vệ.
Các van an toàn phải được gắn với trục van thẳng đứng và hướng lên phía trên, riêng đối với các van có đường kính lỗ thoát định mức không vượt quá 32 mm có thể sử dụng các tư thế khác của trục, miễn là việc lắp đặt tuân thủ khuyến nghị của người chế tạo van. Với các bình chịu áp lực chứa chất lỏng nhớt, phải đặc biệt chú ý để đặt van an toàn trong tư thế mà việc tiếp xúc với chất lỏng đó không ngăn cản van làm việc một cách thỏa đáng.

12.2 Van xả
Các van xả làm việc với chất lỏng phải được kết nối dưới mức chất lỏng hoạt động bình thường.

12.3 Kết nối đầu vào
Kết nối giữa thiết bị xả và bình chịu áp lực phải là ngắn nhất có thể, phải có diện tích lỗ thoát ít nhất bằng với diện tích của đầu vào thiết bị xả và không được giảm dung lượng xả của thiết bị xả dưới dung lượng được yêu cầu cho bình. Khi thiết bị xả không gắn với bình, thì phải tính đến sự giảm áp suất từ bình tới lỗ tiết lưu của thiết bị xả và phải bố trí sao cho sự giảm áp suất không vượt quá 3% áp suất cài đặt dựa trên lưu lượng thực tế của van, miễn là thiết bị đó phải là loại có thể ngăn ngừa khả năng mở và đóng nhanh.
Lỗ khoét trên thành bình chịu áp lực phải được thiết kế để cung cấp dòng chảy trực tiếp và thông suốt giữa bình và thiết bị xả áp an toàn. Vê tròn các cạnh của đường vào sẽ giúp hạn chế sự giảm áp suất tới thiết bị.
Khi hai hay nhiều thiết bị xả áp an toàn được yêu cầu đặt trên một đầu nối, thì diện tích mặt cắt trong của kết nối này phải ít nhất bằng các diện tích kết hợp của đầu vào các thiết bị xả được kết nối tới nó, và trong tất cả các trường hợp phải đủ để không làm hạn chế dòng chảy kết hợp của các thiết bị được gắn vào.
Kết nối đầu vào phải được bố trí để ngăn ngừa sự tích tụ các tạp chất hoặc chất lỏng tại đầu vào của thiết bị xả và cần được đặt tại nơi mà dòng không vượt quá sự chảy rối.
Không được kết nối nào giữa bình chịu áp lực và thiết bị xả của nó (trừ các kết nối sẽ không sinh ra dòng chảy, chẳng hạn như nối áp kế).

13 Hiệu chuẩn áp suất của các van an toàn
 Giá trị hiệu chỉnh van an toàn: Áp suất đặt của van an toàn không vượt quá giá trị dưới đây:
- Plv + 0,5 bar - Khi áp suất làm việc đến 3 bar.
- Plv +15% Plv - Khi áp suất làm việc trên 3 bar đến 60 bar.
- Plv +10% Plv - Khi áp suất làm việc trên 60 bar.
- Đối với bồn chứa khí dầu mỏ hóa lỏng (LPG) áp suất đặt của van an toàn bằng áp suất thiết kế.

14 Bảo vệ chống lại nhiệt độ vượt quá mức
Khi nhiệt độ của phần chứa áp suất của bình chịu áp lực có thể vượt quá nhiệt độ thiết kế tối đa trong khi vẫn phải chịu áp suất thiết kế (hoặc khi ứng suất tối đa trong một bộ phận vượt quá độ bền thiết kế đối với nhiệt độ của phần đó) do sự hỏng hóc thật sự của một thiết bị điều khiển nhiệt độ, mức chất lỏng hoặc lưu lượng, thì phải xem xét đến việc gắn một hoặc nhiều thiết bị an toàn có thể hạn chế nhiệt độ tại áp suất làm việc, hoặc xem xét đến việc gắn các thiết bị được kích hoạt bằng nhiệt độ có khả năng xả áp.
Các thiết bị an toàn này phải độc lập và bổ sung vào thiết bị điều khiển đơn, có thiết kế tin cậy và phải được thỏa thuận giữa các bên liên quan.
Trong khi nhiều thiết bị xả áp an toàn không thể bảo vệ bình chịu áp lực khỏi nhiệt độ vượt quá trong trường hợp cháy thì tại các khu vực quan trọng, cần xem xét đến việc lắp hệ thống giảm áp để tránh nổ các bình chứa khí dễ cháy hoặc gây chết người hoặc lắp các hệ thống phun nước hoặc chống cháy có khả năng hạn chế nhiệt độ của bình.

15.1 Vị trí cho việc kiểm tra và bảo dưỡng
Các thiết bị xả áp an toàn, các thiết bị an toàn khác và các phụ kiện quan trọng của bình chịu áp lực phải được bố trí và lắp đặt sao cho có thể tiếp cận một cách dễ dàng để vận hành, kiểm tra, bảo dưỡng và tháo bỏ.

15.2 Bảo vệ chống can thiệp
Khi việc cài đặt áp suất hoặc các điều chỉnh khác thực hiện ở phía ngoài thiết bị an toàn, sự điều chỉnh đó phải chốt lại hoặc niêm phong (kẹp chì), trừ khi có thỏa thuận khác giữa các bên liên quan.
Các thiết bị và phụ kiện này phải được lắp đặt và bảo vệ sao cho chúng không thể dễ dàng bị làm cho vô hiệu và bị can thiệp, và sao cho có thể giảm thiểu được sự xâm nhập của bụi bẩn, nước, vật lạ hoặc vật liệu độc hại vào đầu ra của van.
Các thiết bị phải được bảo vệ và bố trí để ngăn ngừa sự đóng băng do thiết bị không hoạt động.

15.3 Bảo vệ chống sự phá hủy
Tất cả các van an toàn và phụ kiện trên bình chịu áp lực phải được bố trí, khi có thể, để hỗ trợ tối đa khả năng bảo vệ chống lại các phá hủy do tai nạn.

3. Thử thủy lực kiểm chứng
Áp suất thiết kế của bình chịu áp lực hoặc áp suất tính toán của các phần bình, mà độ bền của nó không thể được tính với sự đảm bảo thỏa mãn độ chính xác, phải được thiết lập theo các yêu cầu khác của Điều này.
Các thử nghiệm được mô tả trong điều này có thể được sử dụng chỉ cho mục đích thiết lập áp suất tính toán của các phần của bình chịu áp lực mà độ dày không thể xác định bởi các yêu cầu thiết kế của Quy chuẩn này.

4.1 Quy định chung
Chỉ áp dụng khi các bình chịu áp lực làm việc với các môi chất độc hại, dễ cháy nổ và các bình chịu áp lựccó lắp thiết bị chuyên dụng bên trong không thể thử bằng nước hoặc không thể kiểm tra bên trong.

4.2 Áp suất thử nghiệm
Trừ khi có thỏa thuận khác giữa các bên liên quan, áp suất thử nghiệm phải bằng 1,25 lần áp suất thiết kế hoặc bằng áp suất làm việc.
Bình chịu áp lực phải chịu được áp suất thử trong thời gian 5 phút, sau đó giảm dần đến áp suất làm việc và tiến hành kiểm tra độ kín các mối nối bằng dung dịch xà phòng hoặc bằng các biện pháp khác.

5 Các thử nghiệm nổ
Khi áp suất thiết kế hoặc áp suất tính toán được xác định bởi thử nghiệm nổ thủy tĩnh, thì phải sử dụng mẫu nguyên cỡ của bình chịu áp lực hoặc phần bình được xem xét. Áp suất thủy tĩnh phải được đưa vào từ từ, đều đặn và phải xác định áp suất mà tại đó xảy ra đứt gãy.

6 Kiểm tra không phá hủy
Tất cả các thành phần và các mối hàn của bình chịu áp lực phải được kiểm tra bằng các phương pháp NDT phù hợp với các yêu cầu được chỉ định cho từng loại bình chịu áp lực.
Việc kiểm tra phải do các kỹ thuật viên và các cơ sở thử nghiệm có năng lực thực hiện.

1.7 Khi kiểm định, phải có biện pháp cách ly để đảm bảo các thiết bị bảo vệ tự động, đo lường không bị phá hủy ở áp suất thử. Trong trường hợp không đảm bảo được thì phải tháo các thiết bị này ra.

Loại bình chịu áp lực	Áp suất làm việc cho phép plv (bar)	Áp suất thử thủy lực (bar)
Các bình chịu áp lực (trừ bình đúc)	Plv ≤ 5	1,5 Plv nhưng không nhỏ hơn 2
Các bình chịu áp lực (trừ bình đúc)	Plv > 5	1,25 Plv nhưng không nhỏ hơnPlv + 3
Các bình chịu áp lực đúc và các chai	Không phụ thuộc áp suất	1,5 Plv nhưng không nhỏ hơn 3

3.6 Thời gian duy trì áp suất thử bình chịu áp lực phải chịu áp suất thử trong thời gian 5 phút, sau đó giảm dần đến áp suất làm việc và duy trì trong suốt thời gian kiểm tra.

4.2 Việc kiểm tra, hiệu chỉnh các thiết bị an toàn, đo lường phải do cơ quan có thẩm quyền thực hiện.

Loại bình chịu áp lực	Áp suất thử (bar)	Môi chất thử
Các loại bình chịu áp lực	Plv	Không khí hoặc khí trơ
Bồn chứa khí dầu mỏ hóa lỏng (LPG)	7,5	Không khí hoặc khí trơ

6.3 Thời hạn kiểm định của bình chịu áp lực lắp trên phương tiện giao thông cơ giới đường bộ không được vượt quá quy định nêu ở mục 6.1 của chương này và được thực hiện đồng thời với việc kiểm định phương tiện giao thông cơ giới đường bộ.

7 Kiểm định bất thường
Thiết bị áp lực phải được kiểm định bất thường nếu xảy ra một trong các trường hợp sau:

7.1 Khi thiết bị đã ngừng hoạt động từ 12 tháng trở lên;

7.2 Khi thiết bị được cải tạo lại hoặc chuyển lắp đặt ở vị trí mới;

7.3 Khi nắn lại các chỗ phồng, móp, hoặc sửa chữa có sử dụng phương pháp hàn tại các bộ phận chủ yếu của thiết bị;

7.4 Trước khi lót lớp bảo vệ bên trong thiết bị;

7.5 Khi chủ sử hữu hoặc cơ quan đăng kiểm có nghi ngờ về tình trạng kỹ thuật của thiết bị.

1 Quy định chung
Các thiết bị áp lực sử dụng trên phương tiện giao thông cơ giới đường bộ nhập khẩu phải được Cục Đăng kiểm Việt Nam hoặc cơ quan, tổ chức được Cục Đăng kiểm Việt Nam ủy quyền kiểm tra, cấp giấy chứng nhận phù hợp với các yêu cầu quy định của Quy chuẩn này.

2.1 Thiết bị áp lực chưa qua sử dụng nhập khẩu theo lô cùng kiểu loại sẽ được kiểm tra và thử 01 thiết bị lấy ngẫu nhiên trong lô thiết bị cùng kiểu theo các mục từ 2.1.1 đến 2.1.3 của phần này.

2.1.1 Kiểm tra hồ sơ nhập khẩu.

2.1.2 Kiểm tra bên ngoài, chiều dày, kích thước, chất lượng mối hàn

2.1.3 Thử hoạt động (đối với thiết bị áp lực trên phương tiện).

2.2 Thiết bị áp lực đã qua sử dụng nhập khẩu theo lô cùng, kiểu loại sẽ được kiểm tra và thử theo các mục từ 2.1.1 đến 2.1.3 của phần này với từng thiết bị.

1 Bình chịu áp lực trên phương tiện giao thông đường sắt phải được kiểm tra và thử thủy lực trong chế tạo và khai thác sử dụng theo quy định để đảm bảo an toàn. Không áp dụng cho bình có dung tích dưới 25 lít trở xuống và có tích số giữa dung tích (lít) và áp suất (bar) không lớn hơn 200 (P x V ≤ 200).

2 Việc kiểm tra và thử thực hiện theo các quy trình kiểm định phù hợp với từng chu kỳ kiểm tra của phương tiện đó.

3 Đối với bình chịu áp lực sản xuất lắp ráp, Chủ phương tiện phải tiến hành kiểm tra không phá hủy (NDT) và thử thủy lực trước khi mời cơ quan kiểm tra đồng thời thực hiện các thử nghiệm khác khi có yêu cầu.

4 Đối với bình chịu áp lực đang khai thác sử dụng,Chủ thiết bị cần thông báo cho Kiểm định viên biết về hư hỏng, thay đổi, sửa chữa hoặc thay thế từ sau lần kiểm tra trước.

5 Đối với những vị trí không thể tiến hành kiểm tra bên trong khi kiểm tra thì việc kiểm tra tình trạng kỹ thuật phải được thực hiện theo tài liệu kỹ thuật của nhà chế tạo. Trong tài liệu phải ghi rõ: hạng mục, phương pháp và trình tự kiểm tra.

6 Khi kiểm tra, phải có biện pháp cách ly để đảm bảo các thiết bị bảo vệ tự động, đo lường không bị phá hủy ở áp suất thử. Trong trường hợp không đảm bảo được thì phải tháo các thiết bị này ra.

7 Không cho phép hàn, sửa chữa trực tiếp trên thân hoặc các bộ phận của bình chịu áp lực khi bình đang chứa khí.

II Quy định về thiết kế, chế tạo
Bình chịu áp lực được thiết kế, chế tạo sử dụng cho phương tiện giao thông đường sắt phải thỏa mãn các yêu cầu về thiết kế, chế tạo trong TCVN 8366:2010 Bình chịu áp lực - Yêu cầu về thiết kế và chế tạo.

a) Kiểm tra hồ sơ nhập khẩu.

b) Kiểm tra bên ngoài, chiều dày, kích thước, chất lượng mối hàn

c) Thử hoạt động (đối với thiết bị áp lực trên phương tiện).

1 Các thiết bị an toàn, đo lường (van an toàn, áp kế) lắp trên các bình chịu áp lực phải đáp ứng yêu cầu kỹ thuật đo lường và được kiểm định, hiệu chuẩn theo quy định của pháp luật đo lường.
 Giá trị hiệu chỉnh van an toàn: Áp suất đặt của van an toàn không vượt quá giá trị dưới đây:
- Plv + 0,5 bar - Khi áp suất làm việc đến 3 bar.
- Plv +15% Plv - Khi áp suất làm việc trên 3 bar đến 60 bar.
- Plv +10% Plv - Khi áp suất làm việc trên 60 bar.
- Đối với bồn chứa khí dầu mỏ hóa lỏng (LPG) áp suất đặt của van an toàn bằng áp suất thiết kế.

2 Việc kiểm tra, hiệu chỉnh các thiết bị an toàn, đo lường phải do cơ quan có thẩm quyền thực hiện.

I QUY ĐỊNH CHUNG

1. Bình chịu áp lực lắp đặt trên phương tiện, thiết bị thăm dò, khai thác và vận chuyển dầu khí trên biển phải được thiết kế, chế tạo, hoán cải, sửa chữa và kiểm tra trong khai thác phù hợp với các yêu cầu của Chương này hoặc tiêu chuẩn khác phù hợp với tiêu chuẩn quốc tế. Thử nghiệm các bình do Cơ sở thử nghiệm thực hiện.

II YÊU CẦU VỀ THIẾT KẾ VÀ CHẾ TẠO
1. Bình chịu áp lực lắp đặt trên phương tiện, thiết bị thăm dò, khai thác và vận chuyển dầu khí trên biển phải thỏa mãn các yêu cầu về thiết kế và chế tạo trong TCVN 8366 - Bình chịu áp lực - Yêu cầu về thiết kế và chế tạo.
2. Các bản vẽ và tài liệu trình thẩm định
2.1. Các bản vẽ (có chỉ rõ loại và kích thước vật liệu):
(a) Bố trí chung;
(b) Các chi tiết về vỏ;
(c) Bố trí các thiết bị xả áp;
(d) Các chi tiết vòng đệm cho các phụ tùng và các họng để lắp phụ tùng;
(e) Các bản vẽ khác mà Đăng kiểm thấy cần thiết.
2.2. Tài liệu:
(a) Thuyết minh các đặc điểm chính;
(b) Đặc điểm kỹ thuật hàn (quy trình hàn, chất liệu hàn và điều kiện hàn);
(c) Các tài liệu khác mà Đăng kiểm thấy cần thiết .

3.3.2 Đánh giá cũng xác định các tai nạn tiềm năng mà có thể xảy ra do rò rỉ chất lỏng mà có thể bao gồm: ảnh hưởng tới sức khỏe, tổn hại môi trường, hư hỏng bình chịu áp lực và thời gian lãng phí của bình.

4.1.3 Các cuộc kiểm định phải được thực hiện phù hợp với kế hoạch kiểm định cho từng bình áp lực. Trong quá trình kiểm định, nếu phát hiện ăn mòn và các loại hư hỏng khác thì phải đánh giá, xác định đặc tính và kích thước theo Mục 5 của Chương này với sai số từ bản vẽ đã được thẩm định.

4.2.3 Không yêu cầu kiểm định bên trong các bình với điều kiện là hồ sơ (ví dụ như các báo cáo dữ liệu của nhà sản xuất) đảm bảo rằng bình phù hợp với các yêu cầu đặc tính kỹ thuật và thiết kế.

4.3.7 Đối với các bình được bọc bên ngoài, phải kiểm tra tình trạng của lớp bọc. Không cần thiết phải tháo bỏ lớp bọc nếu toàn bộ thân bình được duy trì ở nhiệt độ đủ thấp hoặc đủ cao để phòng ngừa ngưng tụ hơi ẩm. Nếu bình hoạt động ở dải nhiệt dễ bị ăn mòn dưới lớp bọc thì phải kiểm tra CUI như nêu ở 4.8 của Chương này.

4.4.5 Kiểm định bên trong có thể được thay thế bằng kiểm định trong trạng thái hoạt động với điều kiện phải thỏa mãn 4.5.4 của Chương này.

4.5.5 Trong trường hợp kiểm định hoạt động được chấp nhận, thì cuộc kiểm định này có thể được thực hiện khi bình đang chịu áp hoặc không chịu áp.

4.6.4 Chủ thiết bị phải có trách nhiệm đảm bảo rằng tất cả các cá nhân thực hiện đo chiều dày được đào tạo và chứng nhận phù hợp với quy trình áp dụng trong quá trình kiểm định.

4.7.2 Các thiết bị an toàn, đo lường (van an toàn, áp kế) lắp trên các bình chịu áp lực phải đáp ứng yêu cầu kỹ thuật đo lường và được kiểm định, hiệu chuẩn theo quy định của pháp luật đo lường, hiệu chuẩn hàng năm và thử pop test 2 năm/lần. Việc kiểm định, hiệu chỉnh các thiết bị an toàn, đo lường phải do cơ quan có thẩm quyền thực hiện.

Loại bình chịu áp lực	Áp suất làm việc tối đa cho phép Plv (bar)	Áp suất thử (bar)
- Các bình, xitéc hoặc thùng (trừ bình đúc)	nhỏ hơn 5	1,5Plv nhưng không nhỏ hơn 2
- Các bình, xitéc hoặc thùng (trừ bình đúc)	từ 5 trở lên	1,25 Plv nhưng không nhỏ hơn 3 + Plv
- Các bình chịu áp lực đúc và các chai	Không phụ thuộc áp suất	1,5 Plv

4.9.13 Đối với các trường hợp mà sử dụng phương pháp UT để kiểm tra các mối hàn thay cho thử áp lực, chủ thiết bị phải chỉ định người kiểm định được chứng nhận. Khi sử dụng UT thay thế cho RT, phải tuân theo điều 7.5.5, ASME Code, Section VIII, Division 2 hoặc ASME Code Case 2235.

5.2.2 Có thể sử dụng phân tích thống kê trong việc tính toán tốc độ ăn mòn và tuổi thọ còn lại cho các bộ phận của bình chịu áp lực. Phương pháp tiếp cận thống kê này có thể được áp dụng để đánh giá việc thay thế kiểm định bên trong hoặc để xác định thời hạn kiểm định bên trong. Phải chú ý để đảm bảo rằng việc xử lý các thông số thống kê phản ánh được tình trạng thực tế các bộ phận của bình, đặc biệt là những bộ phận mà chịu ăn mòn cục bộ. Có thể không áp dụng phân tích thống kê cho các bình ngẫu nhiên nhưng có dấu hiệu ăn mòn cục bộ. Phải lập văn bản phương pháp phân tích áp dụng.

5.3.4 Phải đo chiều dày nhiều lần khi chiều dày thực tế lớn hơn hoặc nhỏ hơn chiều dày được ghi trong báo cáo thử vật liệu hoặc báo cáo thông số của nhà chế tạo, đặc biệt nếu bộ phận được chế tạo bằng phương pháp đúc. Quy trình đo chiều dày phải được người kiểm định thẩm định.

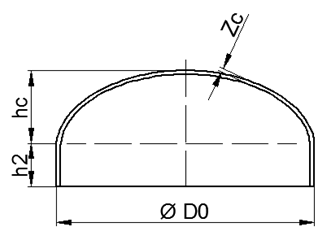

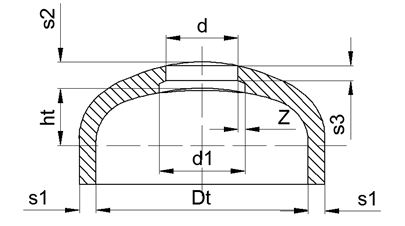

D/2h	K1
3,0	1,36
2,8	1,27
2,6	1,18
2,4	1,08
2,2	0,99
2,0	0,90
1,8	0,81
1,6	0,73
1,4	0,65
1,2	0,57
1,0	0,50
Lưu ý: Bán kính hình cầu tương đương bằng K1xD; tỉ số trục bằng D/2h. Phương pháp nội suy được phép sử dụng để xác định giá trị trung gian.

5.5 Đánh giá phù hợp cho hoạt động (FFS evaluation)
Các bộ phận chịu áp lực bị hư hỏng mà có thể ảnh hưởng tới khả năng chịu tải của chúng (tải áp lực và các tải áp dụng khác như trọng lượng, gió theo API 579-1/ASME FFS-1) phải được đánh giá để tiếp tục hoạt động. Các đánh giá phù hợp cho hoạt động, nêu trong API 579-1/ASME FFS-1, có thể được sử dụng để đánh giá và phải được áp dụng cho hư hỏng riêng biệt xác định. Các phương pháp sau có thể được sử dụng để thay thế cho phương pháp ở mục 5.4.
(1) Để đánh giá lượng hao hụt kim loại của phần ăn mòn dự trữ, có thể thực hiện đánh giá phù hợp cho hoạt động thỏa mãn API 579-1/ASME FFS-1, Phần 4, 5 hoặc 6 khi áp dụng.
(2) Để đánh giá rỗ khí, hư hỏng HIC/SOHIC và sự phân lớp, cần phải đánh giá phù hợp cho hoạt động thỏa mãn API 579-1/ASME FFS-1, Phần 7 và Phần 13.

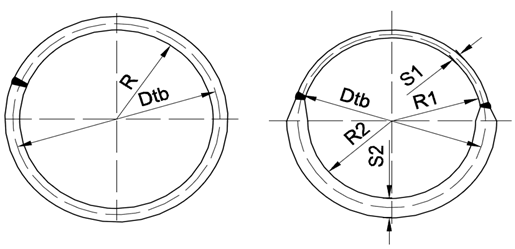

(3) Để đánh giá độ lệch của mối hàn và biến dạng thân bình, cần phải thực hiện đánh giá phù hợp cho hoạt động thỏa mãn API 579-1/ASME FFS-1, Phần 8.
(4) Để đánh giá các vết rạn nứt, cần phải thực hiện đánh giá phù hợp cho hoạt động thỏa mãn API 579-1/ASME FFS-1, Phần 9. Khi thực hiện phương pháp siêu âm chùm góc để xác định kích thước vết nứt, người thực hiện phải được sát hạch UT phù hợp.
(5) Để đánh giá tác động của hư hỏng cháy nổ, cần phải thực hiện đánh giá phù hợp cho hoạt động thỏa mãn API 579-1/ASME FFS-1, Phần 10.
(6) Để đánh giá ảnh hưởng của hư hỏng do cháy, cần phải thực hiện đánh giá phù hợp cho hoạt động thỏa mãn API 579-1/ASME FFS-1, Phần 11.
(7) Để đánh giá hư hỏng do lõm, lỗ đục trên các bộ phận, cần phải đánh giá phù hợp cho hoạt động thỏa mãn API 579-1/ASME FFS-1, Phần 12.

5.6 Xác định chiều dày yêu cầu
Chiều dày yêu cầu phải căn cứ vào việc xem xét tới áp suất, cơ học và kết cấu mà có sử dụng công thức thiết kế phù hợp và ứng suất cho phép của bộ luật ASME. Đối với các hoạt động có hậu quả tiềm năng cao nếu có hư hỏng xảy ra, kỹ sư phải xem xét tăng chiều dày yêu cầu lớn hơn chiều dày tối thiểu được tính toán để dự phòng cho tải trọng bất ngờ hoặc tải chưa biết, hao hụt kim loại chưa rõ nguyên nhân, hoặc chống lại việc lạm dụng thông thường.

5.7 Đánh giá bình chịu áp lực hiện có với hồ sơ tối thiểu
Đối với các bình chịu áp lực mà không có biển hiệu và có tối thiểu hoặc không có hồ sơ chế tạo, thiết kế, có thể thực hiện các bước sau để thẩm tra tính toàn vẹn hoạt động:
(1) Thực hiện kiểm tra để xác định tình trạng của bình, bao gồm việc kiểm tra kích thước toàn bộ các bộ phận cần thiết để xác định chiều dày yêu cầu tối thiểu và sự phù hợp của thiết kế của bình (như đáy bình, thân bình, các lỗ khoét, tấm gia cường);
(2) Xác định các thông số thiết kế và chuẩn bị bản vẽ;
(3) Thực hiện các tính toán thiết kế dựa vào các tiêu chuẩn, bộ luật ASME, tiêu chuẩn, quy chuẩn, áp dụng. Không được sử dụng thông số ứng suất cho phép của Bộ luật ASME hiện tại (dựa vào hệ số thiết kế 3,5) cho các bình được thiết kế theo phiên bản hoặc phụ chương của Bộ luật ASME trước các phụ lục 1999 và không được thiết kế theo Code Case 2290 hoặc ASME Code Case 2278. Đối với các bình được thiết kế theo phiên bản hoặc phụ chương của Bộ luật ASME trước các phụ lục 1999 và không được thiết kế theo Code Case 2290 hoặc ASME Code Case 2278, sử dụng giá trị ứng suất cho phép trong ASME Code trước 1999 (dựa vào hệ số thiết kế 4,0 hoặc 5,0).
Xem ASME Code, Section VIII, Division I, Mục UG-10(c) để có hướng dẫn trong việc đánh giá vật liệu không xác định. Nếu không tuân theo UG-10(c), thì đối với thép carbon, sử dụng ứng suất cho phép đối với SA-283 Cấp C; và đối với vật liệu là hợp kim hoặc kim loại màu, sử dụng phân tích huỳnh quang X-ray để xác định loại vật liệu mà giá trị ứng suất cho phép căn cứ.
Khi không rõ phạm vi chụp X-quang ban đầu, thì sử dụng hệ số mối nối 0,7 đối với đường hàn giáp mối, hoặc xem xét chụp X-quang nếu yêu cầu hệ số mối nối cao hơn. (thừa nhận rằng việc thực hiện chụp X-quang các đường hàn của bình có tối thiểu hoặc không có hồ sơ chế tạo, thiết kế có thể dẫn đến việc cần thiết cho đánh giá phù hợp cho hoạt động và các sửa chữa quan trọng).
(4) Gắn biển hiệu hoặc đóng dấu thể hiện áp lực và nhiệt độ làm việc lớn nhất cho phép, nhiệt độ làm việc nhỏ nhất và ngày tháng đánh giá.
(5) Thực hiện thử áp lực sớm nhất có thể, theo yêu cầu bởi bộ luật chế tạo được sử dụng trong các tính toán thiết kế.

5.8.1 Tổ chức cá nhân sở hữu, sử dụng bình chịu áp lực phải duy trì các hồ sơ lần đầu và hồ sơ kiểm định các lần tiếp theo của các bình và thiết bị xả áp áp lực. Các hồ sơ lần đầu phải được duy trì suốt tuổi thọ hoạt động của từng hạng mục thiết bị; các hồ sơ kiểm định tiếp theo phải được cập nhật thường xuyên bao gồm các thông tin mới thích ứng với lịch sử hoạt động, kiểm định và bảo dưỡng của bình.
Các hồ sơ của bình chịu áp lực và thiết bị xả áp lực phải bao gồm 4 loại thông tin thích ứng với sự toàn vẹn cơ học như sau:
(1) Thông tin về thiết kế và chế tạo: số chế tạo của thiết bị hoặc số nhận dạng khác, báo cáo dữ liệu của nhà chế tạo, dữ liệu kỹ thuật thiết kế, các tính toán thiết kế của bình, tính toán kích cỡ của van giảm áp và các bản vẽ chế tạo.
(2) Lịch sử kiểm định: các dữ liệu và báo cáo kiểm định của mỗi đợt kiểm định được thực hiện (như kiểm định bên trong, bên ngoài, đo chiều dày), và các khuyến nghị cho các báo cáo kiểm định sửa chữa phải ghi ngày của mỗi đợt kiểm định và/hoặc khám nghiệm, ngày kiểm định của đợt kiểm định kế tiếp, tên người thực hiện kiểm định và/hoặc khám nghiệm, số chế tạo hoặc số nhận dạng khác của thiết bị được kiểm định, mô tả cuộc kiểm định và/hoặc khám nghiệm được thực hiện, và kết quả của đợt kiểm định và/hoặc khám nghiệm. Các ghi chép RBI của bình phải phù hợp với API 580, Section 17.
(3) Thông tin về sửa chữa, hoán cải và đánh giá lại như:
(a) Các biểu mẫu sửa chữa và hoán cải.
(b) Các báo cáo mà chỉ ra rằng thiết bị vẫn đang hoạt động có các khiếm khuyết, sửa chữa tạm thời hoặc khuyến nghị được xác định để sửa chữa, là phù hợp cho hoạt động đến khi hoàn thành sửa chữa; và
(c) Hồ sơ đánh giá lại (bao gồm các tính toán đánh giá lại, điều kiện thiết kế mới và đóng dấu chứng thực).
(4) Các yêu cầu cho hồ sơ đánh giá phù hợp cho hoạt động được mô tả trong API 579-1/ASME FFS-1, Phần 2.8. Các yêu cầu về hồ sơ cho loại khuyết tật riêng biệt được nêu trong các phần tương ứng của API 579-1/ASME FFS-1.

5.8.2 Các bản ghi bảo dưỡng và hoạt động tại hiện trường, ví dụ như các điều kiện hoạt động, bao gồm cả quá trình phân tán mà có thể ảnh hưởng đến tính toàn vẹn cơ học, hư hỏng cơ học từ việc bảo dưỡng phải được đệ trình khi có yêu cầu của đăng kiểm viên.

6.2.1 Việc đánh giá lại bình chịu áp lực khi có thay đổi nhiệt độ thiết kế, nhiệt độ thiết kế vật liệu tối thiểu hoặc MAWP có thể được thực hiện chỉ sau khi thỏa mãn các yêu cầu sau:
(1) Các tính toán, được nhà chế tạo hoặc chủ thiết bị (hoặc người đại diện) có kinh nghiệm trong thiết kế, chế tạo hoặc kiểm tra bình chịu áp lực thực hiện, phải đảm bảo được việc đánh giá lại.
(2) Việc đánh giá lại phải được thực hiện phù hợp với các yêu cầu của bộ luật chế tạo bình chịu áp lực. Hoặc có thể lập các tính toán bằng việc sử dụng các công thức phù hợp theo phiên bản mới nhất của bộ luật chế tạo phù hợp với điều kiện là tất cả các chi tiết cơ bản của bình chịu áp lực thỏa mãn các yêu cầu của Chương này.
(3) Các báo cáo của cuộc kiểm tra hiện tại xác minh rằng bình chịu áp lực thỏa mãn cho các điều kiện hoạt động dự kiến và có lượng ăn mòn cho phép phù hợp. Việc tăng áp suất làm việc cho phép hoặc nhiệt độ thiết kế phải căn cứ vào dữ liệu chiều dày được xác định từ đợt kiểm định hoạt động hoặc kiểm định bên trong gần đây.
(4) Bình chịu áp lực phải được thử áp lực bằng việc sử dụng công thức thử áp lực phù hợp của bộ luật được sử dụng để tính toán đánh giá lại trừ khi thỏa mãn các điều sau:
(a) Bình chịu áp lực đôi khi được thử áp lực với áp lực tương đương hoặc lớn hơn áp lực thử mà bộ luật chế tạo yêu cầu; và
(b) Tính toán vẹn của bình chịu áp lực được xác nhận bởi phương pháp kiểm tra NDT riêng biệt để thay thế cho thử thủy lực.
(5) Việc đánh giá lại phải được kỹ sư chấp nhận.

6.2.2 Việc đánh giá lại bình chịu áp lực được xem là hoàn thiện khi gắn biển hiệu bổ sung hoặc đóng dấu bổ sung có các thông tin như ở Hình 2.

Đánh giá lại bởi: Ngày đánh giá lại: Số SAP: MAWP: PSIG @ oC MDMT: oC @ PSIG Áp lực thử: PSIG

1 Các thiết bị chịu áp lực phải được các Cơ quan Đăng kiểm cấp giấy chứng nhận chất lượng trong thiết kế, chế tạo, sửa chữa, hoán cải và nhập khẩu phù hợp với các quy định của Quy chuẩn này.

2 Bình chịu áp lực sử dụng trên phương tiện giao thông vận tải đường bộ, đường sắt, phải được thực hiện kiểm định theo Quy trình kiểm định an toàn kỹ thuật bình chịu áp lực nêu tại Phụ lục 1 của Quy chuẩn này.

3 Việc kiểm định các chỉ tiêu về kỹ thuật an toàn của bình chịu áp lực có thể áp dụng theo tiêu chuẩn khác theo đề nghị của cơ sở sử dụng, chế tạo với điều kiện tiêu chuẩn đó phải có các chỉ tiêu kỹ thuật về an toàn bằng hoặc cao hơn so với các chỉ tiêu quy định trong các tiêu chuẩn quốc gia được viện dẫn trong Quy chuẩn này.

4 Chất lượng các loại bình chịu áp lực phải do nhân viên kiểm tra NDT, giám sát viên hàn và thợ hàn được cơ quan có thẩm quyền chứng nhận thực hiện.

5 Thủ tục cấp hồ sơ Đăng kiểm
Thủ tục về cấp giấy chứng nhận chất lượng an toàn kỹ thuật thiết bị áp lực trên phương tiện giao thông vận tải và phương tiện, thiết bị thăm dò, khai thác trên biển, trong thiết kế, chế tạo, sửa chữa, hoán cải, nhập khẩu và khai thác, sử dụng được thực hiện theo các quy định tại Thông tư số 35/2011/TT-BGTVT, ngày 06/5/2011 của Bộ trưởng Bộ Giao thông vận tải “Quy định về thủ tục cấp giấy chứng nhận chất lượng an toàn kỹ thuật thiết bị xếp dỡ, nồi hơi, thiết bị áp lực sử dụng trong giao thông vận tải” (Thông tư 35/2011/TT-BGTVT) và Thông tư số 33/2011/TT-BGTVT, ngày 19/4/2011, của Bộ trưởng Bộ Giao thông vận tải “Quy định về thủ tục cấp giấy chứng nhận chất lượng an toàn kỹ thuật và bảo vệ môi trường phương tiện, thiết bị thăm dò, khai thác và vận chuyển dầu khí trên biển” (Thông tư số 33/2011/TT-BGTVT).

6.1 Hồ sơ Đăng kiểm cấp cho thiết bị áp lực trên phương tiện giao thông vận tải và trên phương tiện, thiết bị thăm dò, khai thác trên biển trong thiết kế, chế tạo, sửa chữa, hoán cải và nhập khẩu, thực hiện theo biểu mẫu quy định tại Thông tư số 35/2011/TT-BGTVT và Thông tư số 33/2011/TT-BGTVT.

6.2 Hồ sơ Đăng kiểm cấp cho thiết bị áp lực trên phương tiện giao thông vận tải và phương tiện, thiết bị thăm dò, khai thác trên biển trong khai thác, sử dụng, thực hiện theo biểu mẫu quy định tại Nghị định số 44/2016/NĐ-CP ngày 15 tháng 5 năm 2016 của Chính phủ Quy định chi tiết một số điều của Luật an toàn, về sinh lao động về hoạt động kiểm định kỹ thuật an toàn lao động, huấn luyện an toàn, vệ sinh lao động và quan trắc môi trường lao động.

7 Thời hạn kiểm định của thiết bị chịu áp lực thực hiện theo quy định cho từng loại thiết bị chịu áp lực được lắp đặt trên từng loại phương tiện nêu ở Phần II của Quy chuẩn này.

8 Tổ chức kiểm định thiết bị áp lực phải có Giấy chứng nhận đủ điều kiện hoạt động kiểm định kỹ thuật an toàn lao động do cơ quan có thẩm quyền cấp theo quy định của Nghị định số 44/2016/NĐ-CP và Nghị định số 140/2018/NĐ-CP.
Các thiết bị, dụng cụ phục vụ kiểm định phải phù hợp với đối tượng kiểm định và phải được kiểm định, hiệu chuẩn bao gồm:
(1) Bơm thủy lực có khả năng đạt đến áp suất thử;
(2) Máy đo chiều dày kim loại bằng siêu âm (nếu áp dụng);
(3) Máy kiểm tra khuyết tật đường hàn bằng siêu âm (nếu áp dụng);
(4) Máy kiểm tra khuyết tật bằng nội soi (nếu áp dụng);
(5) Các loại thước đo;
(6) Thiết bị kiểm tra rò rỉ khí (nếu áp dụng);
(7) Đèn chiếu sáng có điện áp nhỏ hơn hoặc bằng 12 V.

1 Các tổ chức, cá nhân liên quan đến sản xuất, chế tạo, hoán cải, nhập khẩu, thiết kế, khai thác sử dụng, quản lý, kiểm tra, chứng nhận kỹ thuật an toàn và bảo vệ môi trường bình chịu áp lực phải tuân thủ các quy định của Quy chuẩn này và các văn bản quy phạm pháp luật có liên quan, chịu trách nhiệm về kết quả kiểm tra.

2 Tổ chức, cá nhân nhập khẩu Chịu trách nhiệm về nguồn gốc, xuất xứ, chất lượng các bình chịu áp lực nhập khẩu.

3 Chủ thiết bị chịu trách nhiệm sửa chữa, bảo dưỡng để bảo đảm tiêu chuẩn an toàn kỹ thuật và bảo vệ môi trường của các bình chịu áp lực giữa hai kỳ kiểm định để duy trì tình trạng kỹ thuật của chúng theo đúng các quy định của Quy chuẩn này.

4 Các tổ chức, cá nhân nhập khẩu, cơ sở chế tạo, cơ sở thử nghiệm, chủ thiết bị phải bảo quản, giữ gìn, không được sửa chữa, tẩy xóa giấy tờ xác nhận kết quả kiểm tra, giấy chứng nhận đã được cấp và xuất trình khi có yêu cầu của người thi hành công vụ có thẩm quyền.

1 Cục Đăng kiểm Việt Nam có trách nhiệm tổ chức triển khai và thực hiện Quy chuẩn này; tham mưu, đề nghị Bộ Giao thông vận tải kịp thời sửa đổi, bổ sung Quy chuẩn này khi cần thiết.

2 Khi các tiêu chuẩn, quy chuẩn, tài liệu viện dẫn, các văn bản quy phạm pháp luật, được dẫn chiếu tại Quy chuẩn này được sửa đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định trong văn bản mới.

Phụ lục 1

QUY TRÌNH KIỂM ĐỊNH AN TOÀN KỸ THUẬT BÌNH CHỊU ÁP LỰC,

LẮP ĐẶT TRÊN PHƯƠNG TIỆN GIAO THÔNG VẬN TẢI







QUY TRÌNH KIỂM ĐỊNH AN TOÀN KỸ THUẬT

BÌNH CHỊU ÁP LỰC




QUY TRÌNH KIỂM ĐỊNH AN TOÀN KỸ THUẬT

BÌNH CHỊU ÁP LỰC

1. PHẠM VI VÀ ĐỐI TƯỢNG ÁP DỤNG

1.1. Phạm vi áp dụng

Quy trình kiểm định an toàn kỹ thuật này áp dụng để kiểm định an toàn kỹ thuật lần đầu, định kỳ và bất thường đối với các bình chịu áp lực lắp đặt trên phương tiện cơ giới đường bộ và phương tiện đường sắt thuộc Danh mục các loại máy, thiết bị, vật tư có yêu cầu nghiêm ngặt về an toàn, vệ sinh lao động do Bộ Giao thông vận tải quản lý.

Quy trình này không áp dụng cho các loại chai dùng để chứa, chuyên chở khí nén, khí hóa lỏng, khí hòa tan, tích số giữa dung tích (tính bằng lít) và áp suất (tính bằng bar) không quá 200, bình có dung tích nhỏ hơn 25 lít.

Căn cứ vào quy trình này, các tổ chức kiểm định kỹ thuật an toàn lao động áp dụng trực tiếp hoặc xây dựng quy trình cụ thể, chi tiết cho từng dạng, loại bình chịu áp lực trên nhưng không được trái với quy định của quy trình này.

1.2. Đối tượng áp dụng

- Các doanh nghiệp, cơ quan, tổ chức, cá nhân sở hữu, quản lý, sử dụng bình chịu áp lực nêu tại Mục 1.1 của Quy trình này (sau đây gọi tắt là cơ sở);

- Các tổ chức hoạt động kiểm định kỹ thuật an toàn lao động.

2. TÀI LIỆU VIỆN DẪN

- TCVN 8366:2010 - Bình chịu áp lực - Yêu cầu kỹ thuật an toàn về thiết kế, kết cấu, chế tạo;

- TCVN 6155:1996 - Bình chịu áp lực - Yêu cầu kỹ thuật an toàn về lắp đặt, sử dụng, sửa chữa;

- TCVN 6156:1966 - Bình chịu áp lực - Yêu cầu kỹ thuật an toàn về lắp đặt, sử dụng, sửa chữa, phương pháp thử;

- TCVN 6008:2010 - Thiết bị áp lực - Mối hàn yêu cầu kỹ thuật và phương pháp kiểm tra.

Trong trường hợp các quy chuẩn kỹ thuật quốc gia và tiêu chuẩn quốc gia viện dẫn tại quy trình kiểm định này có bổ sung, sửa đổi hoặc thay thế thì áp dụng theo quy định tại văn bản mới nhất.

Việc kiểm định các chỉ tiêu về kỹ thuật an toàn của bình chịu áp lực có thể áp dụng theo tiêu chuẩn khác khi có đề nghị của cơ sở sử dụng, chế tạo với điều kiện tiêu chuẩn đó phải có các chỉ tiêu kỹ thuật về an toàn bằng hoặc cao hơn so với các chỉ tiêu quy định trong các tiêu chuẩn quốc gia được viện dẫn trong quy trình này.

3. THUẬT NGỮ, ĐỊNH NGHĨA

 Quy trình này sử dụng các thuật ngữ, định nghĩa trong các tài liệu viện dẫn nêu trên và một số thuật ngữ, định nghĩa trong quy trình này được hiểu như sau:

3.1. Kiểm định kỹ thuật an toàn lần đầu

Là hoạt động đánh giá tình trạng kỹ thuật an toàn của bình theo các quy chuẩn kỹ thuật quốc gia, tiêu chuẩn quốc gia sau khi lắp đặt, trước khi đưa vào sử dụng lần đầu.

3.2. Kiểm định kỹ thuật an toàn định kỳ

Là hoạt động đánh giá tình trạng kỹ thuật an toàn của bình theo các quy chuẩn kỹ thuật quốc gia, tiêu chuẩn quốc gia khi hết thời hạn của lần kiểm định trước.

3.3. Kiểm định kỹ thuật an toàn bất thường

Là hoạt động đánh giá tình trạng kỹ thuật an toàn của bình theo các quy chuẩn kỹ thuật quốc gia, tiêu chuẩn quốc gia khi:

- Sau khi sửa chữa, nâng cấp, cải tạo có ảnh hưởng tới tình trạng kỹ thuật an toàn của bình;

- Khi sử dụng lại các bình đã nghỉ hoạt động từ 12 tháng trở lên;

- Sau khi thay đổi vị trí lắp đặt (đối với bình cố định);

- Khi có yêu cầu của cơ sở hoặc cơ quan có thẩm quyền.

4. CÁC BƯỚC KIỂM ĐỊNH

Khi kiểm định kỹ thuật an toàn bình chịu áp lực, tổ chức kiểm định kỹ thuật an toàn phải thực hiện lần lượt theo các bước sau:

- Kiểm tra hồ sơ bình chịu áp lực;

- Kiểm tra kỹ thuật bên ngoài, bên trong;

- Kiểm tra kỹ thuật thử nghiệm;

- Kiểm tra vận hành;

- Xử lý kết quả kiểm định.

Lưu ý: Các bước kiểm tra tiếp theo chỉ được tiến hành khi kết quả kiểm tra ở bước trước đó đạt yêu cầu. Tất cả các kết quả kiểm tra phải được ghi theo mẫu Biên bản kiểm định kèm theo quy trình này và lưu lại đầy đủ tại tổ chức kiểm định.

5. ĐIỀU KIỆN KIỂM ĐỊNH

 Khi tiến hành kiểm định phải đảm bảo các điều kiện sau đây:

5.1. Bình chịu áp lực phải ở trạng thái sẵn sàng đưa vào kiểm định.

5.2. Hồ sơ, tài liệu của thiết bị phải đầy đủ.

5.3. Các yếu tố môi trường, thời tiết không làm ảnh hưởng tới kết quả kiểm định.

5.4. Các điều kiện về an toàn vệ sinh lao động phải đáp ứng để kiểm định bình chịu áp lực.

6. CHUẨN BỊ KIỂM ĐỊNH

Trước khi tiến hành kiểm định bình chịu áp lực phải thực hiện các công việc chuẩn bị sau:

6.1. Thống nhất kế hoạch kiểm định, công việc chuẩn bị và phối hợp giữa tổ chức kiểm định với cơ sở, bao gồm cả những nội dung sau:

6.1.1. Chuẩn bị hồ sơ tài liệu của bình.

6.1.2.Tháo môi chất, làm sạch bên trong và bên ngoài bình.

6.1.3. Tháo gỡ từng phần hoặc toàn bộ lớp bọc bảo ôn cách nhiệt nếu có dấu hiệu nghi ngờ kim loại thành bị hư hỏng. Tháo các cửa người chui, cửa vệ sinh. (nếu có)

6.1.4. Chuẩn bị các công việc đảm bảo cho việc xem xét tất cả các bộ phận của bình.

6.1.5. Bình có những bộ phận đốt nóng bằng điện hoặc có các bộ phận chuyển động thì phải tách ra khỏi bình.

6.1.6. Đối với bình làm việc với môi chất độc, dễ cháy nổ phải tiến hành khử môi chất trong bình, đảm bảo không ảnh hưởng cho người khi tiến hành công việc kiểm tra.

6.1.7. Chuẩn bị điều kiện về nhân lực, vật tư phục vụ kiểm định; cử người tham gia và chứng kiến kiểm định.

6.2. Kiểm tra hồ sơ bình chịu áp lực.

Căn cứ vào các hình thức kiểm định để kiểm tra, xem xét các hồ sơ, tài liệu kỹ thuật sau:

6.2.1. Đối với kiểm định kỹ thuật an toàn lần đầu:

6.2.1.1. Kiểm tra hồ sơ của bình chịu áp lực theo quy định về hồ sơ kiểm định nêu tại Điều 12 của Thông tư số 35/2011/TT-BGTVT và lưu ý xem xét các tài liệu Hướng dẫn vận hành, bảo dưỡng sửa chữa;

 6.2.1.2. Các báo cáo kết quả hiệu chuẩn thiết bị đo lường; biên bản kiểm tra tiếp đất, chống sét, thiết bị bảo vệ (nếu có).

6.2.2. Đối với kiểm định kỹ thuật an toàn định kỳ:

6.2.2.1. Kiểm tra hồ sơ bình chịu áp lực, theo quy định về hồ sơ kiểm định nêu tại Điều 12 của Thông tư số 35/2011/TT-BGTVT.

6.2.2.2. Hồ sơ về quản lý sử dụng, vận hành, bảo dưỡng; biên bản thanh tra, kiểm tra (nếu có).

6.2.3. Đối với kiểm định kỹ thuật an toàn bất thường:

6.2.3.1. Trường hợp thay đổi vị trí lắp đặt: Kiểm tra hồ sơ bình chịu áp lực, theo quy định về hồ sơ kiểm định nêu tại Điều 12 của Thông tư số 35/2011/TT-BGTVT và xem xét hồ sơ lắp đặt.

6.2.3.2. Trường hợp sau khi bình chịu áp lực không làm việc từ 12 tháng trở lên xem xét hồ sơ như kiểm định kỹ thuật an toàn định kỳ.

Đánh giá kết quả hồ sơ: Kết quả đạt yêu cầu khi:

- Hồ sơ các bình chịu áp lực đầy đủ, chính xác theo quy định.

6.3. Chuẩn bị đầy đủ các phương tiện kiểm định phù hợp để phục vụ quá trình kiểm định.

6.4. Xây dựng và thống nhất thực hiện các biện pháp đảm bảo an toàn với cơ sở trước khi kiểm định. Trang bị đầy đủ dụng cụ, phương tiện bảo vệ cá nhân, đảm bảo an toàn trong quá trình kiểm định.

7. TIẾN HÀNH KIỂM ĐỊNH

Khi tiến hành kiểm định phải thực hiện theo trình tự sau:

7.1. Kiểm tra kỹ thuật bên ngoài.

7.1.1. Mặt bằng, vị trí lắp đặt bình chịu áp lực.

7.1.2. Hệ thống chiếu sáng vận hành.

7.1.3. Sàn thao tác, cầu thang, giá treo...

7.1.4. Hệ thống tiếp đất an toàn điện, chống sét (nếu có).

7.1.5. Kiểm tra các thông số kỹ thuật trên nhãn mác của bình chịu áp lực so với hồ sơ của bình.

7.1.6. Kiểm tra tình trạng của các thiết bị an toàn, đo lường và phụ trợ về số lượng, kiểu loại, các thông số kỹ thuật so với hồ sơ thiết bị.

7.1.7. Các loại van lắp trên bình chịu áp lực về số lượng, kiểu loại, các thông số kỹ thuật so với hồ sơ thiết bị.

7.1.8. Kiểm tra tình trạng các thiết bị phụ trợ khác kèm theo phục vụ quá trình làm việc của bình.

7.1.9. Kiểm tra tình trạng mối hàn, bề mặt kim loại các bộ phận chịu áp lực của bình chịu áp lực. Khi có nghi ngờ thì yêu cầu cơ sở áp dụng các biện pháp kiểm tra bổ sung phù hợp để đánh giá chính xác hơn.

7.1.10. Kiểm tra tình trạng kỹ thuật của lớp cách nhiệt (nếu có).

7.1.11. Kiểm tra các chi tiết ghép nối.

Đánh giá kết quả: Kết quả đạt yêu cầu khi:

 (1) Thiết bị chịu áp lực sử dụng trên phương tiện giao thông cơ giới đường bộ không có các hiện tượng nêu tại điểm 2, khoản B, mục V, chương 2, phần II của Quy chuẩn này;

 (2) Thiết bị chịu áp lực sử dụng trên phương tiện giao thông đường sắt thỏa mãn các quy định nêu tại điểm 3.5, mục III, chương 3, Phần II của Quy chuẩn này.

7.2. Kiểm tra kỹ thuật bên trong

7.2.1. Kiểm tra tình trạng bề mặt kim loại các bộ phận chịu áp lực của bình.

7.2.2. Kiểm tra tình trạng cặn bẩn, han gỉ, ăn mòn thành kim loại bên trong của bình chịu áp lực.

7.2.3. Kiểm tra tình trạng mối hàn, bề mặt kim loại các bộ phận chịu áp lực của bình chịu áp lực. Khi có nghi ngờ thì yêu cầu cơ sở áp dụng các biện pháp kiểm tra bổ sung phù hợp để đánh giá chính xác hơn.

7.2.4. Đối với những vị trí không thể tiến hành kiểm tra bên trong khi kiểm định thì việc kiểm tra tình trạng kỹ thuật phải được thực hiện theo tài liệu kỹ thuật của nhà chế tạo. Trong tài liệu phải ghi rõ: hạng mục, phương pháp và trình tự kiểm tra.

7.2.5. Trường hợp bình chịu áp lực có ống chùm, nếu thấy nghi ngờ về tình trạng kỹ thuật trong khu vực ống chùm thì phải yêu cầu cơ sở tháo từng phần hoặc toàn bộ ống chùm ra để kiểm tra.

7.2.6. Khi không có khả năng kiểm tra bên trong do đặc điểm kết cấu của bình chịu áp lực, cho phép thay thế việc kiểm tra bên trong bằng thử thủy lực với áp suất thử quy định và kiểm tra những bộ phận có thể kiểm tra được.

7.2.7. Khi phát hiện có những khuyết tật làm giảm độ bền thành chịu áp lực (thành bị mỏng, các mối nối mòn…) cần giảm thông số làm việc của bình chịu áp lực. Việc giảm thông số phải dựa trên cơ sở tính lại sức bền theo các số liệu thực tế.

Đánh giá kết quả: Kết quả đạt yêu cầu khi:

(1) Không có các vết nứt, phồng, móp, bị ăn mòn quá quy định ở các bộ phận chịu áp lực và ở các mối hàn, mối nối và trên thành thiết bị.

(2) Không có các chi tiết bắt xiết bị mòn, các mối nối bị hỏng;

7.3. Kiểm tra kỹ thuật, thử nghiệm

7.3.1. Bình chịu áp lực được miễn thử bền khi kiểm định lần đầu nếu thời gian thử xuất xưởng không quá 12 tháng, được bảo quản tốt, khi vận chuyển, lắp đặt không có biểu hiện bị va đập, biến dạng. Biên bản kiểm định phải ghi rõ lý do và đính kèm các biên bản thử xuất xưởng của cơ sở chế tạo, biên bản nghiệm thu lắp đặt (nếu có).

7.3.2. Nếu bình có kết cấu nhiều phần làm việc ở cấp áp suất khác nhau có thể tách và thử riêng cho từng phần.

7.3.3. Khi kiểm tra, phải có biện pháp cách ly để đảm bảo các thiết bị bảo vệ tự động, đo lường không bị phá hủy ở áp suất thử. Trong trường hợp không đảm bảo được thì phải tháo các thiết bị này ra.

7.3.4. Thử bền.

7.3.4.1. Môi chất thử là chất lỏng (nước, chất lỏng không ăn mòn, độc hại), chất khí (khí trơ, không khí). Nhiệt độ môi chất thử dưới 50^oC và không thấp hơn nhiệt độ môi trường xung quanh quá 5^oC.

7.3.4.2. Áp suất thử, thời gian duy trì áp suất thử được quy định tại bảng 1 dưới đây.

Bảng 1: Áp suất thử, thời gian duy trì áp suất thử bền

Loại bình	Áp suất làm việc (bar)	Áp suất thử (bar)	Thời gian duy trì (phút)
Các bình có nhiệt độ làm việc của thành đến 200oC. (Trừ bình đúc)	< 5	1,5Plv nhưng không nhỏ hơn 2 bar	5
	≥ 5	1,25 Plv nhưng không nhỏ hơn Plv +3 bar	5
Các bình có nhiệt độ thành trên 2000C đến 4000C	Không phụ thuộc áp suất làm việc	Không nhỏ hơn 1,5 Plv	5
Các bình có nhiệt độ thành trên 4000C	Không phụ thuộc áp suất làm việc	Không nhỏ hơn 2 Plv	5
Các bình đúc	Không phụ thuộc áp suất làm việc	1,5Plv nhưng không nhỏ hơn 3 bar	5
Bình tráng men	Không phụ thuộc áp suất làm việc	Thử theo quy định của nhà chế tạo, nhưng không nhỏ hơn Plv	5

P_lv - Áp suất làm việc.

7.3.4.3. Trình tự thử bền:

7.3.4.3.1. Nạp môi chất thử: Nạp đầy môi chất thử vào bình. (lưu ý việc xả khí khi thử bằng chất lỏng)

7.3.4.3.2. Tăng áp suất lên đến áp suất thử (lưu ý tăng từ từ để tránh hiện tượng dãn nở đột ngột làm hỏng bình và nghiêm cấm việc gõ búa khi ở áp suất thử). Theo dõi, phát hiện các hiện tượng bất thường trong quá trình thử.

7.3.4.3.3. Duy trì áp suất thử theo quy định.

7.3.4.3.4. Giảm áp suất từ từ về áp suất làm việc, giữ nguyên áp suất này trong suốt quá trình kiểm tra. Sau đó giảm áp suất về (0); khắc phục các tồn tại (nếu có) và kiểm tra lại kết quả đã khắc phục được.

7.3.4.4. Trường hợp không có điều kiện thử bằng chất lỏng do ứng suất trên bệ móng, trên sàn gác hoặc khó xả môi chất lỏng, do có lớp lót bên trong ngăn cản việc cho môi chất lỏng vào, cho phép thử bền bằng khí .

7.3.4.4.1. Việc thử khí chỉ cho phép khi có kết quả tốt về kiểm tra kỹ thuật bên ngoài, bên trong và phải tính toán kiểm tra bền trên cơ sở dữ liệu đo đạc trực tiếp trên bình.

7.3.4.4.2. Khi thử khí phải áp dụng biện pháp an toàn sau:

- Van và áp kế trên đường ống nạp khí phải đưa ra xa chỗ đặt bình hoặc để ngoài buồng đặt bình;

- Trong thời gian bình chịu áp lực thử khí, người không có trách nhiệm phải tránh ra một chỗ an toàn.

7.3.4.4.3. Kiểm tra độ kín bằng dung dịch xà phòng hoặc bằng các biện pháp khác. Nghiêm cấm gõ búa lên thành bình trong khi thử bằng áp lực khí.

Đánh giá kết quả: Kết quả thử đạt yêu cầu khi:

- Không có hiện tượng nứt;

- Không tìm ra bọt khí, bụi nước, rỉ nước qua các mối hàn, mối nối;

- Không phát hiện có biến dạng;

- Áp suất không giảm khi duy trì ở áp suất thử, nếu do xì hở ở các van, mặt bích... mà áp suất thử giảm không quá 3% trong thời gian duy trì thì cũng coi như việc thử bền đạt yêu cầu.

7.3.5. Thử kín:

Chỉ áp dụng khi công nghệ đòi hỏi, các bình làm việc với các môi chất độc hại, dễ cháy nổ hoặc theo yêu cầu của nhà chế tạo.

7.3.5.1. Áp suất, môi chất, thời gian duy trì được quy định tại bảng 2.

Loại bình	Áp suất thử (bar)	Môi chất thử	Thời gian duy trì (phút)
Các loại bình	Plv	Không khí hoặc khí trơ	Duy trì trong quá trình kiểm tra nhưng không nhỏ hơn 30 phút
Bồn chứa khí dầu mỏ hóa lỏng (LPG)	7,5	Không khí hoặc khí trơ	Duy trì trong quá trình kiểm tra nhưng không nhỏ hơn 30 phút

P_lv - Áp suất làm việc.

7.3.5.2. Nạp môi chất thử vào bình và nâng đến áp suất thử.

7.3.5.3. Phát hiện các rò rỉ bằng dung dịch xà phòng hoặc bằng các biện pháp khác.

Đánh giá kết quả: Thử kín đạt yêu cầu khi:

- Không phát hiện được sự rò rỉ khí;

- Độ sụt áp cho phép trong thời gian duy trì áp suất thử: ≤ 0,5% áp suất thử.

7.4. Kiểm tra vận hành.

7.4.1. Kiểm tra đầy đủ các điều kiện để có thể đưa bình vào vận hành.

7.4.2. Kiểm tra tình trạng làm việc của bình và các phụ kiện kèm theo; sự làm việc của các thiết bị đo lường, bảo vệ.

7.4.3. Khi bình làm việc ổn định, tiến hành nâng áp suất để kiểm tra và hiệu chỉnh áp suất làm việc của van an toàn, thực hiện niêm chì van an toàn (trừ bình làm việc với môi chất độc hại, dễ cháy nổ).

7.4.4. Van an toàn có thể hiệu chỉnh và niêm chì không cùng quá trình thử vận hành.

7.4.5. Giá trị hiệu chỉnh van an toàn: Áp suất đặt của van an toàn không vượt quá giá trị dưới đây:

- P_lv + 0,5 bar - Khi áp suất làm việc đến 3 bar.

- P_lv + 15% P_lv - Khi áp suất làm việc trên 3 bar đến 60 bar.

- P_lv + 10% P_lv - Khi áp suất làm việc trên 60 bar.

- Đối với bồn chứa khí dầu mỏ hóa lỏng (LPG) áp suất đặt của van an toàn bằng áp suất thiết kế.

Đánh giá kết quả: Kết quả đạt yêu cầu khi bình chịu áp lực, các thiết bị phụ trợ và các thiết bị thiết bị an toàn, đo lường bảo vệ làm việc bình thường, các thông số làm việc ổn định.

8. XỬ LÝ KẾT QUẢ KIỂM ĐỊNH

8.1. Lập biên bản kiểm định với nội dung theo mẫu kèm theo .

8.2. Thông qua biên bản kiểm định:

Thành phần tham gia thông qua biên bản kiểm định bắt buộc tối thiểu phải có các thành viên sau:

- Đại diện cơ sở hoặc người được cơ sở ủy quyền;

- Kiểm định viên thực hiện việc kiểm định.

Khi biên bản được thông qua, kiểm định viên, người đại diện cơ sở hoặc người được cơ sở ủy quyền cùng ký và đóng dấu (nếu có) vào biên bản. Biên bản kiểm định được lập thành hai (02) bản, mỗi bên có trách nhiệm lưu giữ 01 bản.

8.3. Sau khi hoàn thành Biên bản kiểm định, kiểm định viên thực hiện bước lập hồ sơ và cấp Giấy chứng nhận theo quy định tại 6.2 phần III của Quy chuẩn này.

TÊN TỔ CHỨC KIỂM ĐỊNH:... ………………………………… ____________ Số:……..……

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM Độc lập - Tự do - Hạnh phúc _____________



BIÊN BẢN KIỂM ĐỊNH THIẾT BỊ ÁP LỰC



Loại kiểm tra:	Tên thiết bị:
Năm, nơi sản xuất:	Nhãn hiệu/Số loại:
Địa điểm lắp đặt:	Ký hiệu nhận dạng:
Ngày, nơi kiểm tra:
Loại phương tiện:
Chủ phương tiện:	Điện thoại:
Địa chỉ:



ĐẶC TÍNH KỸ THUẬT CƠ BẢN, KẾT QUẢ KIỂM TRA VÀ THỬ

1. Đặc tính kỹ thuật cơ bản

2.Kết quả kiểm tra và thử (*)







Thiết bị đã được kiểm tra, thử phù hợp với Tiêu chuẩn/Quy chuẩn:



3. Kết luận:





4. Thời hạn kiểm định:



Chủ thiết bị (Ký, ghi rõ họ tên)

…… ngày tháng năm.... Kiểm định viên (Ký, ghi rõ họ tên)

Ảnh thiết bị:









CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM





QCVN 22:2018/BGTVT





QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ

CHẾ TẠO VÀ KIỂM TRA PHƯƠNG TIỆN, THIẾT BỊ XẾP DỠ



National technical regulation

for the construction and survey of lifting appliances





















HÀ NỘI - 2018

QUY CHUẨN KỸ THUẬT QUỐC GIA

VỀ CHẾ TẠO VÀ KIỂM TRA PHƯƠNG TIỆN, THIẾT BỊ XẾP DỠ

National technical regulation

for the construction and survey of lifting appliances



MỤC LỤC Trang



 Lời nói đầu

 Mục lục

 I Quy định chung

 1.1 Phạm vi điều chỉnh

 1.2 Đối tượng áp dụng

 1.3 Tài liệu viện dẫn

 1.4 Giải thích từ ngữ

 II Quy định kỹ thuật

 Chương 1 Quy định chung

 Chương 2 Quy định về thiết kế

 Chương 3 Quy định về vật liệu, xử lý nhiệt và hàn

 III Quy định quản lý

 IV Trách nhiệm của các tổ chức, cá nhân

 V Tổ chức thực hiện

 Phụ lục A - Các quy định liên quan

 A.1 - Thiết kế các mối ghép bằng bu lông có độ bền cao với lực kéo

 A.2 - Yêu cầu an toàn trong sử dụng thiết bị xếp dỡ

 A.3 - Tiêu chuẩn loại bỏ kết cấu kim loại

 A.4 - Tiêu chuẩn loại bỏ mâm quay

 A.5 - Tiêu chuẩn loại bỏ trụ đỡ chân cần, chốt chân cần

 A.6 - Tiêu chuẩn loại bỏ các chi tiết và thiết bị của các cơ cấu

 A.7 - Tiêu chuẩn loại bỏ dây xích treo hàng

 A.8 - Tiêu chuẩn loại bỏ dây cáp treo hàng sợi tự nhiên

 A.9 - Tiêu chuẩn loại bỏ dây cáp treo hàng sợi nhân tạo

 A.10 - Tiêu chuẩn loại bỏ dây cáp treo hàng sợi thép

 A.11 - Tiêu chuẩn loại bỏ khuyên treo và các mắt nối khác

 A.12 - Tiêu chuẩn loại bỏ maní

 A.13 - Tiêu chuẩn loại bỏ móc treo hàng

 A.14 - Tiêu chuẩn loại bỏ mắt xoay

 A.15 - Tiêu chuẩn loại bỏ tăng đơ và vít kéo

 A.16 - Tiêu chuẩn loại bỏ dầm nâng hàng và khung nâng hàng

 A.17 - Tiêu chuẩn loại bỏ cụm puli treo móc.

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ

CHẾ TẠO VÀ KIỂM TRA PHƯƠNG TIỆN, THIẾT BỊ XẾP DỠ

National technical regulation

for the construction and survey of lifting appliances

1.1.1 Quy chuẩn này quy định các yêu cầu an toàn kỹ thuật, an toàn lao động về thiết kế, chế tạo, hoán cải, phục hồi, sửa chữa, nhập khẩu, khai thác, các yêu cầu về quản lý, kiểm tra, kiểm định, chứng nhận an toàn kỹ thuật, an toàn lao động đối với phương tiện, thiết bị xếp dỡ dùng trong giao thông vận tải (“phương tiện, thiết bị xếp dỡ dùng trong giao thông vận tải” sau đây trong Quy chuẩn này viết tắt là “thiết bị xếp dỡ”). Bao gồm:
- Cần trục, cầu trục, cổng trục, bán cổng trục, trục cáp các loại;
- Palăng, xe tời, tời kéo, bàn nâng, sàn nâng, vận thăng, thang cuốn, thang máy, băng tải, xe nâng hàng các loại, thiết bị nâng hạ, di chuyển người hoặc hàng;
- Các loại bộ phận mang tải (gầu ngoạm, dây, xà treo hàng, khung nâng di động, thùng chứa), búa đóng cọc, xe tời điện chạy trên ray;
- Các phương tiện, thiết bị xếp dỡ, nâng hạ công tác, nâng chuyển chuyên dụng và các phương tiện, thiết bị xếp dỡ khác.

1.1.2 Quy chuẩn này không áp dụng cho các phương tiện, thiết bị xếp dỡ lắp đặt trên tàu biển, phương tiện thủy nội địa và công trình biển.

1.2 Đối tượng áp dụng
Quy chuẩn này áp dụng đối với các tổ chức, cá nhân có hoạt động liên quan đến thiết kế, chế tạo, hoán cải, phục hồi, sửa chữa, nhập khẩu, khai thác, quản lý, kiểm tra, kiểm định, chứng nhận an toàn kỹ thuật, an toàn lao động đối với phương tiện, thiết bị xếp dỡ sử dụng trên phương tiện giao thông vận tải đường bộ, đường sắt; chuyên dùng trong các cảng hàng không, cảng thủy, cơ sở đóng mới, sửa chữa tàu thủy, phương tiện đường sắt.

1.3.1 Nghị định số 44/2016/NĐ-CP ngày 15 tháng 5 năm 2016 của Chính phủ quy định chi tiết một số điều của Luật an toàn, vệ sinh lao động về hoạt động kiểm định kỹ thuật an toàn lao động, huấn luyện an toàn, vệ sinh lao động và quan trắc môi trường lao động (sau đây viết tắt là Nghị định số 44/2016/NĐ-CP).

1.3.2 Nghị định số 140/2018/NĐ-CP ngày 08 tháng 10 năm 2018 của Chính phủ sửa đổi, bổ sung các Nghị định liên quan đến điều kiện đầu tư kinh doanh và thủ tục hành chính thuộc phạm vi quản lý nhà nước của Bộ lao động - Thương binh và Xã hội (sau đây viết tắt là Nghị định số 140/2018/NĐ-CP).

1.3.3 Thông tư số 35/2011/TT-BGTVT ngày 06 tháng 5 năm 2011 của Bộ trưởng Bộ Giao thông vận tải quy định về thủ tục cấp giấy chứng nhận chất lượng an toàn kỹ thuật thiết bị xếp dỡ, nồi hơi, thiết bị áp lực sử dụng trong giao thông vận tải (sau đây viết tắt là Thông tư số 35/2011/TT-BGTVT).

1.3.4 TCVN 4244: 2005 Thiết bị nâng - Thiết kế, chế tạo và kiểm tra kỹ thuật.

1.3.5 TCVN 5179: 90 Máy nâng hạ - Yêu cầu thử nghiệm thiết bị thủy lực về an toàn.

1.3.6 TCVN 6397: 2010 Thang cuốn và băng tải chở người - Yêu cầu an toàn về cấu tạo và lắp đặt.

1.3.7 TCVN 6906: 2001, Thang cuốn và băng chở người - Phương pháp thử, các yêu cầu an toàn về cấu tạo và lắp đặt.

1.3.8 TCVN 9358: 2012 Lắp đặt hệ thống nối đất thiết bị cho các công trình công nghiệp - Yêu cầu chung.

1.3.9 TCVN 6395:2008 Thang máy điện - yêu cầu an toàn về cấu tạo và lắp đặt.

1.3.10 TCVN 6904:2001 Thang máy điện - Phương pháp thử - Các yêu cầu an toàn về cấu tạo và lắp đặt.

1.3.11 TCVN 7628:2007 (ISO 4190) Lắp đặt thang máy.

1.3.12 TCVN 5867: 2009 Thang máy, Cabin, đối trọng và ray dẫn hướng. Yêu cầu an toàn.

1.3.13 TCVN 6396 - 2:2009 Thang máy thủy lực - Yêu cầu an toàn về cấu tạo và lắp đặt.

1.3.14 TCVN 6905: 2001 Thang máy thủy lực - Phương pháp thử các yêu cầu an toàn về cấu tạo và lắp đặt.

1.3.15 TCVN 6396 - 3:2010 Thang máy chở hàng dẫn động điện - Yêu cầu về cấu tạo và lắp đặt.

1.3.16 TCVN 7550:2005 Cáp thép dùng cho thang máy - Yêu cầu tối thiểu.

1.3.17 TCVN 5206:1990, Máy nâng hạ - Yêu cầu an toàn đối với đối trọng và ổn trọng;

1.3.18 TCVN 10837: 2015 (ISO 4309: 2010) Cần trục - Dây cáp - Bảo dưỡng, bảo trì, kiểm tra và loại bỏ;

1.3.19 F.E.M 1.001: 1998 Rules for the design of hoisting appliances

1.3.20 ISO 148-1: 2016 - Metallic material - Charpy pendulum impact test - Part 1: Test method;

1.3.21 IEC 144 - A liquid bath under ambient air pressure is used to determine the effectiveness of the seal component parts;

1.3.22 IEC 34-5 - Rotating electrical machines parts degree of protection (IP code) classification;

1.3.23 IEC 341 - Electrical Specifications - AC motors;

1.3.24 IEC TC 81 - Lightning protection.

1.4.1 Các tổ chức và cá nhân nêu ở mục 1.2 bao gồm:

1.4.1.1 Cơ quan Đăng kiểm Việt Nam (sau đây viết tắt là “Đăng kiểm”).

1.4.1.2 Các tổ chức và cá nhân hoạt động trong lĩnh vực thiết kế thiết bị xếp dỡ bao gồm thiết kế cho chế tạo mới, thiết kế hoán cải, phục hồi thiết bị xếp dỡ.

1.4.1.3 Các tổ chức và cá nhân hoạt động trong lĩnh vực nhập khẩu, chế tạo, sửa chữa, hoán cải và phục hồi thiết bị xếp dỡ.

1.4.1.4 Chủ phương tiện, thiết bị xếp dỡ là tổ chức, cá nhân quản lý, khai thác sử dụng phương tiện, thiết bị xếp dỡ.

1.4.2 Phương tiện, thiết bị xếp dỡ là phương tiện, thiết bị dùng để nâng, hạ, di chuyển, xếp dỡ hàng hóa hoặc nâng, hạ, di chuyển người.

1.4.3 Tải trọng làm việc an toàn hoặc sức nâng cho phép (viết tắt là SWL) là trọng lượng hàng lớn nhất được phép xếp dỡ, nâng hạ kể cả các bộ phận dùng để nâng như: gầu ngoạm, móc, cáp, xà, khung cẩu ở mã hàng được nâng.

1.4.4 Tải trọng cho phép đối với các chi tiết tháo được tải trọng cho phép được tính toán dựa trên tải trọng thử đối với các chi tiết tháo được (riêng đối với xích và cáp là tải trọng làm đứt), tải trọng đó tương đương với trị số của tải trọng lớn nhất xác định khi tính toán thiết bị xếp dỡ.

1.4.5 Kết cấu chịu lực là các kết cấu thuộc thân cần, cột, dầm, giá đỡ bệ máy và các kết cấu khác chịu tải trọng tác dụng vào thiết bị xếp dỡ.

1.4.6 Các cơ cấu là cơ cấu nâng hàng, cơ cấu nâng cần, cơ cấu quay và cơ cấu di chuyển của cần trục bao gồm cả bộ phận dẫn động.

1.4.7 Chi tiết tháo được là puly, móc cẩu, mắt xoay, tăng đơ, cáp, xích và các chi tiết khác liên kết tháo được với các kết cấu của thiết bị xếp dỡ.

1.4.8 Thiết bị cảnh báo và bảo vệ an toàn
Thiết bị cảnh báo là thiết bị tự động phát tín hiệu (âm thanh và ánh sáng) dùng để báo hiệu trạng thái làm việc có nguy cơ phát sinh sự cố.
Thiết bị bảo vệ tự động là thiết bị tạm dừng hoạt động của các máy để tránh khỏi tình trạng giới hạn.

1.4.9 Hệ số dự trữ phanh là tỷ số giữa mômen tĩnh do phanh sinh ra với mômen tĩnh trên trục phanh dưới tác dụng của tải trọng tính toán.

1.4.10 Phanh thường mở là loại phanh chỉ đóng khi có lực tác dụng.

1.4.11 Phanh thường đóng là loại phanh chỉ mở khi có lực tác dụng.

1.4.12 Phanh điều khiển là loại phanh khi đóng hoặc mở được thực hiện bởi người điều khiển cần trục tác động lên cơ cấu điều khiển của phanh, không phụ thuộc vào bộ phận truyền động của máy.

1.4.13 Phanh tự động là loại phanh tự động đóng khi cơ cấu làm việc đến trạng thái giới hạn.

1.1 Đóng dấu và gắn nhãn thiết bị của cơ sở chế tạo
Các thiết bị xếp dỡ phải được đóng dấu và gắn nhãn thiết bị như sau:

1.1.1 Đóng dấu
Sức nâng cho phép (và tầm với) sẽ được đóng dấu cố định ở một vị trí dễ nhìn thấy và có thể nhìn thấy rõ từ dưới mặt đất.
Trong trường hợp cần trục có sức nâng thay đổi theo tầm với thì phải lắp đặt một bảng chia độ phù hợp chỉ báo sức nâng và tầm với của cần.
Trong trường hợp cần trục có từ hai móc cẩu trở lên, thì sức nâng của mỗi một móc cẩu phải được chỉ rõ ngay trên cụm puly móc cẩu liên quan. Ngoài ra cần phải chỉ rõ sức nâng cho phép trên mỗi móc trong trường hợp tất cả các móc cẩu có thể được sử dụng đồng thời.

1.1.2 Tấm nhãn thiết bị
Nội dung ghi nhãn thiết bị xếp dỡ thực hiện theo quy định của pháp luật về nhãn thiết bị. Nhãn phải được ghi rõ ràng và bền vững trên thiết bị xếp dỡ, với các thông tin tối thiểu sau:
- Tên thiết bị xếp dỡ;
- Tên và địa chỉ cơ sở chế tạo;
- Nhãn hiệu và số loại (Model);
- Thông số kỹ thuật;
- Năm chế tạo.

1.1.3 Biển cảnh báo
Phải có biển cảnh báo ở các khu vực nguy hiểm, các lối lên và được gắn ở vị trí thích hợp sao cho dễ nhìn thấy như "Không được đứng dưới tải nâng", "Người không có trách nhiệm không được lên thiết bị xếp dỡ", "Nguy hiểm - Thiết bị xếp dỡ".

1.2.1 Khoảng trống

1.2.1.1 Tất cả các bộ phận chuyển động của thiết bị xếp dỡ, ngoại trừ thiết bị vận hành và ngoạm, xúc hàng ở vị trí bất lợi nhất và ở trong những điều kiện chịu tải bất lợi nhất của chúng phải cách các vật cố định tối thiểu là 0,05 m, cách lan can bảo vệ hoặc tay vịn tối thiểu là 0,1 m và cách các lối đi tối thiểu là 0,5 m.

1.2.1.2 Khoảng cách tối thiểu theo phương thẳng đứng từ thiết bị xếp dỡ đến lối đi làm việc chung phía dưới (đến sàn cũng như đến các thiết bị cố định hoặc chuyển động của nhà xưởng, ngoại trừ các sàn làm việc hoặc bảo dưỡng hoặc tương tự) phải không nhỏ hơn 1,8 m, đến các bộ phận của các thiết bị cố định hoặc chuyển động có các lối đi được hạn chế (như vòm lò, các bộ phận máy, các thiết bị xếp dỡ di chuyển ở dưới...) cũng như lan can bảo vệ phải không nhỏ hơn 0,5 m.

1.2.1.3 Khoảng cách tối thiểu theo phương thẳng đứng từ thiết bị xếp dỡ đến các bộ phận cố định hoặc chuyển động phía trên (nghĩa là giữa phần kết cấu của tời hoặc lan can và dầm nhà xưởng, các đường ống, các thiết bị xếp dỡ chạy trên đường chạy khác phía trên...) phải không nhỏ hơn 0,5 m ở các sàn bảo dưỡng và các vùng lân cận. Khoảng cách này có thể được giảm tới 0,1 m trong trường hợp các bộ phận kết cấu đặc biệt, với điều kiện không gây nguy hiểm cho người hoặc có những cảnh báo thích hợp để loại trừ các rủi ro có thể xảy ra.

1.2.2 Kết cấu kim loại

1.2.2.1 Độ dày nhỏ nhất của các kết cấu kim loại chịu tải có đường đi đến để kiểm tra, bảo dưỡng được mọi phía và của các kết cấu bố trí trong các khoang kín phải không nhỏ hơn 4 mm. Độ dày của các kết cấu có dạng hộp không có đường đi vào để kiểm tra và bảo dưỡng phía trong phải không nhỏ hơn 6 mm.

1.2.2.2 Bu lông và đinh tán trong các mối ghép của các kết cấu chịu tải phải có đường kính không nhỏ hơn 14 mm. Độ dày giới hạn của các kết cấu lắp ghép với nhau không được lớn hơn 5 lần đường kính bu lông hoặc đinh tán.

1.2.3 Cabin điều khiển

1.2.3.1 Cabin phải được thiết kế sao cho người điều khiển có tầm nhìn rõ ràng trên toàn bộ khu vực làm việc hoặc sao cho người điều khiển có thể theo dõi đầy đủ mọi hoạt động với sự trợ giúp thích hợp.

1.2.3.2 Cabin phải có không gian đủ rộng để người điều khiển có thể điều khiển dễ dàng. Có thể điều khiển từ vị trí ngồi, nhưng cũng có thể điều khiển từ vị trí đứng khi cần.
Một tấm chắn bảo vệ phải được lắp đặt ở phía trên nóc cabin để đề phòng có vật rơi xuống cabin.
Việc bố trí cabin và thiết bị điều khiển phải được thiết kế sao cho tiện lợi nhất.

1.2.3.3 Vật liệu kết cấu cabin phải làm bằng vật liệu không cháy, các tấm vách và tấm nóc có thể làm bằng vật liệu khó cháy. Sàn cabin phải được phủ vật liệu cách nhiệt và phi kim loại.

1.2.3.4 Ở những cabin có các cửa sổ cách sàn nhỏ hơn 1 m và các khu vực lắp kính trên sàn cabin, thì chỗ lắp kính phải được kết cấu hoặc phải được bảo vệ sao cho người không thể bị rơi lọt ra ngoài. Có thể lau chùi, vệ sinh các cửa sổ cabin mà không bị nguy hiểm. Các cửa sổ lắp kính trên sàn cabin có nguy cơ bị vỡ khi có sự cố hoặc phải chịu bức xạ nhiệt khi thiết bị xếp dỡ hoạt động phải là loại kính an toàn thích hợp. Các cửa ra vào cabin phải được bảo vệ để chống bị mở ngẫu nhiên.

1.2.3.5. Cabin phải được trang bị đèn chống chói mắt và trong trường hợp cần thiết phải được thông gió.

1.2.3.6 Cabin bị bức xạ nhiệt phải được bảo vệ chống lại bức xạ nhiệt và thiết kế cản nhiệt, và cabin phải được điều hòa không khí để bảo đảm điều kiện làm việc có thể chấp nhận được.

1.2.3.7 Cabin hoạt động trong môi trường độc hại cho sức khỏe của người điều khiển chẳng hạn như bụi, hơi hoặc khí có hại phải được bảo vệ chống lại sự xâm nhập của chúng và phải được trang bị hệ thống cung cấp không khí sạch cho cabin.

1.2.3.8 Cabin phải đảm bảo các thông số an toàn vệ sinh lao động cho người điều khiển như: độ rung (tần số, biên độ), độ ồn phải nằm trong giới hạn cho phép.
Các cabin bố trí trên cao phải có thiết bị thông tin liên lạc với mặt đất để nhận hay thông báo cho người điều khiển các thông tin từ người chỉ huy việc nâng hàng từ dưới mặt đất.

1.2.4 Các quy định bổ sung đối với cabin điều khiển kiểu treo - nâng

1.2.4.1 Số người được phép có mặt trong cabin và tải trọng lớn nhất của cabin phải không đổi và phải được chỉ báo rõ ràng. Ngoài ra, hướng dẫn vận hành và bảo dưỡng đối với cabin điều khiển kiểu treo - nâng phải được dán trong cabin.

1.2.4.2 Cabin phải được định vị chắc chắn để không bị xoay hoặc bị lắc nguy hiểm.

1.2.4.3 Cabin phải được bố trí một thiết bị chống rơi, hoặc có thể có hai cơ cấu treo cabin với điều kiện cabin vẫn còn giữ được nếu một trong 2 cơ cấu treo bị đứt, hoặc cơ cấu dẫn động hoặc cơ cấu phanh bị hỏng. Mỗi một cơ cấu treo riêng biệt phải được thiết kế với hệ số an toàn không nhỏ hơn 5 lần tải trọng làm việc lớn nhất.
Nếu có một thiết bị chống rơi và chỉ có một cơ cấu treo, thì hệ số an toàn tối thiểu khi tính toán thiết kế phải lấy bằng 8 lần tải trọng làm việc lớn nhất.
Cáp dẫn động phải được thiết kế với sức bền tối thiểu theo nhóm cơ cấu M8. Đường kính của cáp không được nhỏ hơn 6 mm. Cáp dẫn động làm việc ngoài trời phải là loại cáp thép mạ kẽm.

1.2.4.4 Khi tốc độ hạ đạt tới 1,4 lần tốc độ định mức thì cabin sẽ tự động tạm dừng lại.
Cabin phải có chuyển động độc lập với tải.

1.2.4.5 Tất cả các điều khiển sẽ tự động dừng ngay sau khi người điều khiển ra khỏi cabin.

1.2.4.6 Các công tắc giới hạn thông thường và khẩn cấp phải được lắp đặt tại vị trí cao nhất và thấp nhất của cabin, với hệ thống đóng ngắt và hoạt động riêng biệt. Các công tắc giới hạn khẩn cấp sẽ trực tiếp cắt mạch điện chính và phát tín hiệu cảnh báo.
Trong trường hợp cabin va đập vào vật cản hoặc các cơ cấu treo bị lỏng, các chuyển động của thiết bị xếp dỡ sẽ tự động dừng. Các thiết bị để đưa thiết bị xếp dỡ trở lại hoạt động không phải là kiểu tự khởi động lại.

1.2.4.7 Nếu tốc độ di chuyển của cabin lớn hơn 40 m/phút, thì phải lắp đặt thiết bị làm giảm tốc ngay tức thì để các đệm giảm chấn không bị va chạm tại tốc độ lớn hơn 40 m/phút. Nếu tốc độ va chạm lớn hơn 20 m/phút, thì phải lắp đặt đệm giảm chấn kiểu hấp thụ năng lượng.

1.2.4.8 Cabin phải được lắp đặt hệ thống báo tín hiệu báo động độc lập với điện cấp nguồn của thiết bị xếp dỡ. Cabin cũng phải được trang bị thiết bị để người điều khiển thoát xuống đất, thí dụ như thang dây hoặc thiết bị thoát hiểm và phải luôn sẵn có trong buồng điều khiển.

1.2.4.9 Người sử dụng phải đảm bảo rằng với độ cao xếp chồng hàng hóa cao nhất, thì vẫn có một khoảng cách an toàn bằng 0,5 m cách đáy cabin ở vị trí làm việc cao nhất.

1.2.4.10 Chỉ có thể điều khiển từ xa thiết bị xếp dỡ từ dưới mặt đất với cabin đang ở vị trí làm việc cao nhất của nó.

1.2.5 Lan can, hành lang và sàn

1.2.5.1 Lối vào cabin điều khiển phải dễ dàng và an toàn với bất kỳ vị trí nào của thiết bị xếp dỡ trong điều kiện làm việc bình thường. Nếu sàn của cabin điều khiển cách mặt đất nhỏ hơn 5 m và lối vào cabin có thể bị hạn chế đối với các vị trí nhất định của thiết bị xếp dỡ, thì cabin phải được trang bị các phương tiện thoát hiểm thích hợp (như thang dây).
Lối vào cabin thường được sử dụng là từ sàn cùng mức với sàn cabin điều khiển và sàn phải có lan can bảo vệ. Lối vào qua sàn hoặc qua nóc cabin chỉ được sử dụng khi không gian thực tế bị hạn chế.
Khi lối vào cabin trực tiếp qua cầu thang, sàn hoặc hành lang, thì khe hở nằm ngang tới lối vào cabin không được vượt quá 0,15 m và mức chênh lệch giữa độ cao sàn và sàn cabin không được vượt quá 0,25 m.

1.2.5.2 Khi không thể lên cabin trực tiếp từ dưới mặt đất tại một vị trí bất kỳ của thiết bị xếp dỡ, và sàn cabin cách mặt đất lớn hơn 5 m, thì thiết bị xếp dỡ phải được bố trí các lối đi thích hợp. Đối với một số thiết bị xếp dỡ nhất định chẳng hạn như cầu trục, lối vào cabin có thể bị hạn chế đối với một số vị trí nhất định, đo đó phải trang bị các thiết bị thích hợp để người điều khiển có thể rời cabin được dễ dàng.

1.2.5.3 Các hành lang, cầu thang và sàn phải có lối vào an toàn với bất kỳ vị trí nào của thiết bị xếp dỡ. Các cầu thang và thang thường xuyên sử dụng phải được dẫn tới các sàn hoặc các hành lang. Đối với các lối vào như thế thì cầu thang được sử dụng nhiều hơn thang.

1.2.5.4 Tất cả các vị trí hoạt động và tất cả các trang thiết bị yêu cầu phải kiểm tra hoặc bảo dưỡng thường xuyên cần phải trang bị lối vào an toàn, hoặc tiếp cận được tới những vị trí đó bằng các sàn làm việc di động.

1.2.5.5 Đối với các vị trí đã đề cập ở trên mà cao hơn sàn 2 m và thanh cần của cần trục, phải được tiếp cận qua cầu thang, sàn. Cầu thang phải lắp đặt lan can bảo vệ ở cả hai bên.

1.2.5.6 Khi thực hiện công việc lắp dựng, tháo, thử, sửa chữa và bảo dưỡng thiết bị xếp dỡ tại những nơi cách sàn cao hơn 2 m, thì phải có các thiết bị thích hợp đặt trên thiết bị xếp dỡ và trên thanh cần để đảm bảo an toàn cho người (chẳng hạn như lan can bảo vệ, tay vịn, thiết bị an toàn...) và cho phép người có thể tiếp cận tới các nơi đó. Các puly và các bộ phận chuyển động tại đầu cần phải được thiết kế sao cho không cần thiết phải bôi trơn trong khoảng thời gian từ khi lắp dựng tới khi tháo thiết bị xếp dỡ, nếu không thỏa mãn điều này thì thanh cần phải được trang bị lối lên tiếp cận.

1.2.5.7 Lối tiếp cận bố trí trên thanh cần đề cập ở trên có thể bỏ qua khi thanh cần có thể hạ xuống được để kiểm tra toàn diện bằng mắt hoặc các bộ phận kết cấu khác cho phép kiểm tra bằng mắt

1.2.5.8 Các cầu thang, lối đi và sàn phải có khoảng trống phía trên không nhỏ hơn 1,8 m. Các lối đi có độ rộng không nhỏ hơn 0,5 m phải được lắp đặt gần các bộ phận bị dẫn động có chuyển động tương đối đối với các lối đi và sàn; kích thước của lối đi này có thể được giảm xuống tới 0,4 m với điều kiện phải có lan can với độ cao 0,6 m. Bề rộng của lối đi giữa các bộ phận cố định phải không nhỏ hơn 0,4 m.
Khoảng trống phía trên các lối đi ít được sử dụng được bố trí bên trong kết cấu của thiết bị xếp dỡ có thể được giảm xuống tối thiểu bằng 1,3 m, đồng thời chiều rộng phải được tăng lên bằng 0,7 m, thay đổi tuyến tính với sự giảm chiều cao. Khoảng trống phía trên các sàn chỉ dùng để bảo dưỡng thiết bị có thể được giảm xuống tới 1,3 m.

1.2.5.9 Các lối đi tiếp cận các bộ phận của thiết bị xếp dỡ phải lắp đặt lan can liên tục tại phía có nguy cơ bị rơi từ độ cao hơn 1 m. Chiều cao của tấm chắn chân không nhỏ hơn 0,1 m. Được phép có các cửa ra vào ở lan can nếu có bố trí thiết bị bảo vệ thích hợp để ngăn ngừa người bị rơi ngã. Theo quy định chiều cao lan can không được thấp hơn 1 m và phải có tấm chắn chân và chấn song trung gian. Chiều cao của lan can có thể được giảm tới 0,8 m cho các lối đi có khoảng trống phía trên là 1,3 m. Dọc theo các lối đi phải trang bị tối thiểu một tay vịn.
Đối với các lối đi dọc theo tường nhà xưởng hoặc kết cấu vách đặc, thì được phép dùng tay vịn thay cho lan can. Khoảng cách giữa các tay vịn không được lớn hơn 1 m.

1.2.5.10 Bề mặt của các sàn phải là kiểu chống trượt phù hợp. Các lỗ khoét, khe hở trên sàn phải được giới hạn về kích thước sao cho một quả bóng đường kính 0,02 m không thể lọt qua.

1.2.5.11 Khi các lối đi được đặt ở gần các đường dây điện, thì các đường điện này phải được bảo vệ để tránh tiếp xúc do vô ý.

1.2.6 Cầu thang và thang

1.2.6.1 Cầu thang và thang phải được lắp đặt tại các vị trí có sự chênh lệch độ cao lớn hơn 0,5 m. Các chỗ đặt chân có tay vịn có thể được lắp đặt trên các bề mặt dựng đứng không cao hơn 2 m.
Các thang có chiều cao lớn hơn 8 m phải có sàn nghỉ tại vị trí trung gian. Đối với các cầu thang cao hơn, thí dụ như đối với các cần trục tháp dùng trong xây dựng thì có thể bố trí thêm các sàn nghỉ trung gian mà khoảng cách theo chiều thẳng đứng giữa các sàn nghỉ không được lớn hơn 8 m. Nếu bị hạn chế về không gian thì có thể lắp đặt các thang liên tục đơn ở các sàn nghỉ dọc theo thang.

1.2.6.2 Cầu thang
Độ nghiêng của các cầu thang không được vượt quá 65o, chiều cao của từng bậc thang không được vượt quá 0,25 m (0,2 m đối với các cần trục tháp) và chiều rộng của bậc thang không được nhỏ hơn 0,15 m.
Nếu có thể, tỷ lệ sau được áp dụng:
2 x chiều cao của bậc thang + 1 chiều rộng của bậc = 0,63 m
Khoảng cách giữa các bậc thang là đều nhau. Trong trường hợp các cầu thang chính, thì khoảng cách giữa các chấn song đứng của lan can theo chiều dọc không được nhỏ hơn 0,6 m, với các cầu thang khác thì khoảng cách giữa các chấn song đứng của lan can theo chiều dọc chỉ yêu cầu bằng 0,5 m là đủ.
Bề mặt bậc cầu thang phải là bề mặt chống trượt.
Các cầu thang phải lắp đặt lan can ở cả 2 bên; khi một bên của cầu thang có vách thì bên này chỉ cần lắp đặt tay vịn.

1.2.6.3 Thang
Chiều dài của thanh ngang giữa hai thành thang không được nhỏ hơn 0,3 m; khoảng cách giữa các thanh ngang phải đều nhau và không được lớn hơn 0,3 m. Các thanh ngang phải cách các bộ phận kết cấu cố định tối thiểu là 0,15 m. Thanh ngang phải chịu được một lực bằng 1200 N tác dụng tại giữa thanh mà không có biến dạng vĩnh cửu.
Các lỗ mà thang chui qua phải không nhỏ hơn 0,63 m x 0,63 m hoặc nhỏ hơn lỗ có đường kính 0,8 m.
Các thang cao hơn 5 m thì phải lắp đặt vòng bao an toàn từ độ cao 2,5 m.
Khoảng cách giữa các vòng bao an toàn phải không lớn hơn 0,9 m. Các vòng bao an toàn phải được liên kết với nhau tối thiểu bằng ba thanh dọc cách đều nhau.
Trong mọi trường hợp, một thanh dọc liên kết các vòng bao an toàn phải đặt tại điểm chính giữa đối diện với đường tâm thẳng đứng của thang.
Độ bền của các vòng bao an toàn được gia cường bằng các thanh dọc cần phải đủ để chịu được một lực bằng 1000 N phân bố trên đoạn 0,1 m tại bất kỳ điểm nào của vòng bao an toàn mà không bị biến dạng.
Vai thang phải được kéo dài tối thiểu 1 m ra phía trên thanh ngang trên cùng, trừ khi có bố trí một vài tay nắm thích hợp khác. Nếu không gian bị hạn chế, thì vai thang kéo dài 0,8 m được chấp nhận.
Các vòng bao an toàn không cần thiết phải bố trí trên những thang ở bên trong kết cấu mà chúng có thể tác dụng như bảo vệ an toàn và ở đó có khoảng cách từ 0,7 m đến 0,8 m giữa thang và mặt đối diện. Các bộ phận kết cấu có thể được xem như tương đương với các vòng bao an toàn với điều kiện các bộ phận kết cấu được bố trí sao cho khoảng cách vuông góc giữa các thanh ở khu vực nguy hiểm luôn nhỏ hơn 0,75 m và vòng tròn nội tiếp giữa thang và các thanh đứng nhỏ hơn 0,75 m.
Phải bố trí các sàn nghỉ cho các thang tại đoạn thứ nhất không cao hơn 10 m, còn các đoạn tiếp sau cách nhau 8 m.

1.3.1 Dẫn động cáp và xích

1.3.1.1 Theo quy định, tang chỉ quấn một lớp cáp. Nếu tang quấn nhiều hơn một lớp cáp thì phải lắp đặt một thiết bị rải cáp; không cần thiết phải có thiết bị rải cáp trong trường hợp cáp quấn 2 lớp và cáp tự dẫn hướng trong khi quấn.
Nếu có khả năng cáp bị chùng lỏng trên tang trong khi hoạt động hoặc quấn không chính xác thì phải lắp đặt một thiết bị phù hợp để phòng ngừa sự cố này.
Tang quấn cáp phải có thành ở hai bên, trừ khi có hệ thống chống xổ cáp.
Thành tang phải cao hơn lớp cáp trên cùng một khoảng không nhỏ hơn 1,5 lần đường kính cáp khi cáp được quấn đầy trên tang (bằng 2 lần đối với các cần trục dùng trong xây dựng).

1.3.1.2 Tại vị trí móc hạ thấp nhất cho phép, thì vẫn còn tối thiểu 2 vòng cáp trên tang trước khóa đầu cáp trên tang. Nếu đầu cáp được kẹp giữ trên tang bằng các kẹp bulông thì phải có tối thiểu 2 kẹp riêng biệt được lắp đặt thiết bị khóa chắc chắn.

1.3.1.3 Cáp phải được bảo vệ để tránh khỏi bị tác động trực tiếp của nguồn nhiệt bức xạ, hơi và vật liệu nóng chảy và các chất nguy hại khác. Phải sử dụng các loại cáp đặc biệt khi hoạt động trong những điều kiện chịu tác động khắc nghiệt của nhiệt, các vật liệu gây gỉ mòn...

1.3.1.4 Các cơ cấu dẫn động xích phải được lắp đặt một thiết bị đảm bảo xích chạy êm trên đĩa xích và ngăn ngừa xích nhảy ra khỏi đĩa xích. Phải lắp đặt bộ phận bảo vệ xích phù hợp.

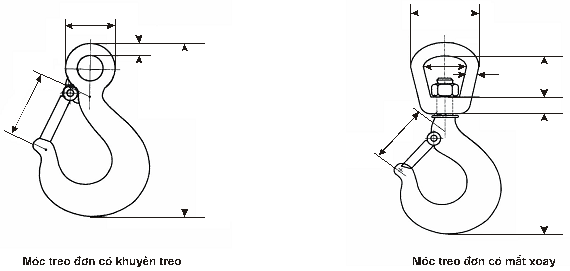

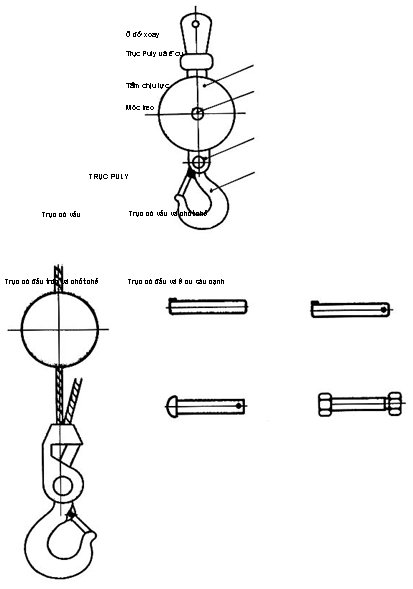

1.3.2 Cụm móc cẩu, puly và các thiết bị chịu tải khác

1.3.2.1 Phải lắp đặt một thiết bị phù hợp để ngăn ngừa cáp hoặc xích tuột ra khỏi puly.

1.3.2.2 Phải lắp đặt một thiết bị bảo vệ thích hợp sao cho tránh được khả năng bị kẹt tay giữa cáp và puly của cụm móc cẩu.

1.3.2.3 Các puly dẫn cáp phải có chiều sâu và chiều rộng tối thiểu tương ứng với đường kính cáp để chống trượt cáp, có thể tiếp cận được để bảo dưỡng.

1.3.2.4 Móc phải có khóa chống trượt cáp, phải được thiết kế đặc biệt ở những nơi mà phương pháp hoạt động có nguy cơ sự cố tuột móc hàng hoặc móc hàng bị vướng.

1.3.2.5 Thiết bị mang tải có thể thay đổi lẫn nhau giữa các thiết bị xếp dỡ, chẳng hạn như gầu ngoạm, nam châm điện, thùng chứa, kìm ngoạm và dầm nâng phải được đóng dấu cố định tải trọng làm việc an toàn và trọng lượng bản thân của chúng, trong trường hợp gầu ngoạm và thùng chứa để vận chuyển hàng rời thì phải đóng dấu thêm dung tích và tên của Cơ sở chế tạo.

1.3.3 Phanh
Các quy định của mục này sẽ không áp dụng cho các cơ cấu hoạt động bằng xy lanh như kích thủy lực.

1.3.3.1 Các dẫn động phải được lắp đặt phanh kiểu cơ. Trong trường hợp ngoại lệ, nếu dẫn động thông qua cơ cấu tự khóa hãm thì không cần lắp đặt phanh với điều kiện cơ cấu tự khóa hãm được bảo đảm không có ứng suất vượt quá mức hoặc không có sự dịch chuyển nào có thể xảy ra.
Cơ cấu phanh phải là kiểu dễ cho việc kiểm tra. Lò xo phanh phải là kiểu nén. Phanh phải là kiểu có thể hiệu chỉnh được và má phanh có thể thay thế được.

1.3.3.2 Cơ cấu nâng cần phải được lắp đặt phanh hoạt động tự động và có thể giữ được an toàn tải thử trong trường hợp ngắt nguồn điện hoặc cơ cấu dẫn động nâng bị hỏng.
Hệ thống phanh phải được thiết kế để giữ được tải bằng 1,6 lần tải nâng và có khả năng giữ được tải thử động mà không mất hiệu quả phanh và không bị quá nhiệt cho phép.
Phanh của cơ cấu nâng phải được lắp đặt sao cho có mối liên kết cơ khí chắc chắn giữa các bộ phận của tời sao cho một mặt phát sinh mômen phanh, mặt khác giữ cố định tải trọng.
Cơ cấu kiểu cơ và kiểu điện phải có thể giữ được tốc độ hạ tải trong phạm vi giới hạn tốc độ cho phép.
Cơ cấu nâng các vật liệu nóng chảy phải được trang bị hai phanh kiểu cơ hoạt động độc lập với nhau, mỗi phanh phải đáp ứng các yêu cầu đã định; phanh thứ hai phải tác dụng trễ thời gian so với phanh thứ nhất.
Trong những trường hợp khẩn cấp khi có sự hư hỏng của thiết bị dẫn động thì phanh thứ hai sẽ tác động lên tang quấn cáp; phanh này phải được điều khiển sao cho tác động tự động, không chậm hơn tốc độ tức thời bằng 1,5 lần tốc độ hạ định mức. Trong trường hợp như vậy cơ cấu điều khiển của thiết bị xếp dỡ sẽ dừng khẩn cấp và tự kích hoạt phanh.

1.3.3.3 Thiết bị dẫn động di chuyển thiết bị xếp dỡ và xe tời hoạt động điện phải trang bị phanh tự động, hoặc phanh có thể hoạt động từ vị trí điều khiển. Ngoại trừ các thiết bị xếp dỡ này không chịu tác động của gió, hoạt động trên đường ray nằm ngang với tốc độ không vượt quá 40 m/phút, hoặc trên các bánh xe có ổ đỡ chống ma sát với tốc độ không vượt quá 20 m/phút. Đối với những thiết bị xếp dỡ dùng để vận chuyển các vật liệu nóng chảy, phanh được yêu cầu không phụ thuộc vào tốc độ.
Phanh phải được thiết kế sao cho thiết bị xếp dỡ hoặc xe tời có thể dừng trong một thời gian thích hợp và giữ cố định trong mọi trạng thái hoạt động, dưới tác dụng của tải trọng gió cũng như trong trường hợp mất điện.
Cơ cấu di chuyển của thiết bị xếp dỡ và xe tời (xe con) trong điều kiện hoạt động có gió được trang bị phanh kiểu không tự động phải được trang bị thêm thiết bị kẹp ray.
Phanh tự động hoặc thiết bị chống bão của cơ cấu di chuyển phải được thiết kế với hệ số an toàn không nhỏ hơn 1,1 lần lực tác dụng lớn nhất trong điều kiện thiết bị xếp dỡ không hoạt động.

1.3.3.4 Phanh của cơ cấu quay hoạt động điện của thiết bị xếp dỡ phải được thiết kế sao cho có thể dừng trong một thời gian thích hợp và giữ các bộ phận quay cố định trong mọi trạng thái hoạt động, dưới tác dụng của tải trọng gió cũng như trong trường hợp mất điện.

1.3.3.5 Phanh của cơ cấu thay đổi tầm với của cần phải được thiết kế sao cho trong trường hợp mất điện hoặc hư hỏng của cơ cấu dẫn động thì phanh phải tác động tự động và giữ an toàn được cần cùng với tải trọng thử ở vị trí bất lợi nhất.
Cơ cấu phanh phải được thiết kế với một mômen phanh tối thiểu tương đương với 1,6 lần mômen do tải trọng dưới móc và trọng lượng bản thân của hệ thống cần cộng với 1,0 lần mômen do tải trọng gió trong trạng thái hoạt động bất lợi nhất (tải trọng gió lớn nhất trong điều kiện hoạt động).
Trong điều kiện thiết bị xếp dỡ không hoạt động thì mômen phanh thiết kế tối thiểu phải bằng 1,1 lần mômen do trọng lượng bản thân của hệ thống cần và do gió (gió bão lớn nhất trong điều kiện thiết bị xếp dỡ không hoạt động) ở vị trí bất lợi nhất của cần hoặc ở vị trí cần không hoạt động.

1.4.1 Các ống thép liền được sử dụng làm ống áp lực với đường kính ngoài tới 30 mm; phải không có mối hàn trên các đường ống áp lực này ngoại trừ mối hàn tại bích nối ống bằng mối nối bulông.

1.4.2 Khi các cơ cấu nâng tải và nâng/hạ cần được dẫn động bằng xy lanh thủy lực, thì các thiết bị tự động (các van giữ tải) phải được lắp đặt ngay sát gần với các mối nối ống áp lực của xy lanh để tránh tải bị trôi xuống, đặc biệt trong trường hợp hư hỏng ống. Khi xảy ra sự cố tải bị trôi xuống do các bộ phận bị rò rỉ dầu, thì các thiết bị cơ khí phải được lắp đặt để phòng ngừa sự cố này.
Với các dẫn động thủy lực kiểu khác, các chuyển động trên phải được dừng lại bằng các phanh tự động, được hoạt động bằng các điều khiển tự khởi động lại.

1.4.3 Sự vượt quá áp suất làm việc lớn nhất do tải trọng ngoài tác động vào các mạch thủy lực bị cách ly khi ngừng điều khiển sẽ được phòng ngừa bằng các van an toàn. Các quy định hoặc các biện pháp về kết cấu thích hợp phải được áp dụng để phòng ngừa áp suất làm việc bị vượt quá 1,6 lần, kể cả trường hợp có xung áp lực.

1.4.4 Trước khi hoạt động, hệ thống thủy lực phải được làm sạch không có các cặn bẩn. Hệ thống phải được thiết kế sao cho các cặn bẩn có thể dọn sạch khi tiến hành các công việc sửa chữa.

1.4.5 Mỗi một mạch thủy lực phải có ít nhất một đầu nối để lắp áp kế, để có thể đo được áp lực mà không cần phải tháo ống.

1.4.6 Các hệ thống thủy lực phải được lắp đặt các van xả khí tại các vị trí thích hợp.

1.4.7 Sự chuyển động vượt quá các vị trí giới hạn phải được phòng ngừa bằng các thiết bị thích hợp.

1.4.8 Các ống áp lực cứng và mềm phải được thiết kế với hệ số an toàn bằng 4 để tránh bị vỡ do áp lực; hệ số an toàn này cũng được áp dụng cho các mối nối và cho các bích nối. Đối với các thiết bị xếp dỡ cố định không bị xóc thủy lực và rung động, hệ số an toàn cho các ống và mối nối lấy bằng 2,5 là đủ.

1.4.9 Các chất lỏng thủy lực được sử dụng trong hệ thống thủy lực của thiết bị xếp dỡ phải phù hợp với các yêu cầu về điều kiện làm việc, công nghệ và an toàn. Các chất lỏng thủy lực phải được chỉ rõ cho người sử dụng. Phải kiểm tra được mức chất lỏng cao nhất và thấp nhất trong két.

1.4.10 Các van điều khiển của hệ thống thủy lực phải có kết cấu kiểu tự hoàn nguyên (khi thôi điều khiển van sẽ tự trở về vị trí 0) để tránh trường hợp khởi động không cố ý các thiết bị dẫn động sau khi có điện trở lại hoặc khi đóng cầu dao nguồn của thiết bị xếp dỡ.

1.4.11 Các quy định về thử thiết bị thủy lực về an toàn phải phù hợp với TCVN 5179 - 90 “Máy nâng hạ - Yêu cầu thử nghiệm thiết bị thủy lực về an toàn”.

1.5.1 Thiết bị giới hạn các chuyển động làm việc

1.5.1.1 Cơ cấu nâng
Phạm vi của cơ cấu nâng hoạt động điện phải được giới hạn tại các vị trí cao nhất và thấp nhất cho phép của tải nâng bằng công tắc giới hạn ngắt tự động (công tắc giới hạn sự cố), có liên quan đến khoảng cách yêu cầu phải giảm tốc. Sự chuyển động trở lại từ các vị trí giới hạn chỉ có thể thực hiện bằng thiết bị điều khiển. Nếu trong quá trình hoạt động bình thường mà chạm đến vị trí giới hạn, thì phải trang bị thêm một công tắc giới hạn phụ và hoạt động độc lập. Trong trường hợp này, khi công tắc giới hạn phụ đã được ngắt, có thể tác động phục hồi chuyển động trở lại bằng việc sử dụng thiết bị điều khiển, nhưng nếu công tắc giới hạn sự cố đã được ngắt thì không thể phục hồi chuyển động trở lại.
Cơ cấu nâng được truyền động từ động cơ đốt trong và khớp nối cơ khí mà không thông qua dẫn động điện, thủy lực hoặc khí nén trung gian thì có thể trang bị thiết bị báo động bằng âm hiệu hoặc đèn hiệu thay cho các công tắc giới hạn.

1.5.1.2 Cơ cấu di chuyển
Thiết bị xếp dỡ và xe tời hoạt động điện phải được trang bị các thiết bị như phanh guốc, đệm giảm chấn kiểu cao su, lò xo hoặc thủy lực hoặc các thiết bị đặc biệt khác có khả năng hấp thụ một nửa động năng của các khối lượng đang chuyển động tại tốc độ di chuyển định mức và sao cho sự giảm tốc lớn nhất trong cabin điều khiển không được vượt quá 5 m/s2.
Nếu thường xuyên phải giới hạn tốc độ di chuyển trong quá trình hoạt động thông thường thì sự giảm tốc lớn nhất trong cabin điều khiển phải không vượt quá 2,5 m/s2.
Thiết bị xếp dỡ và xe tời được điều khiển từ xa, phải được trang bị công tắc ngắt giới hạn khi tốc độ di chuyển vượt quá 40 m/phút.
Khi điều kiện hoạt động của thiết bị xếp dỡ được yêu cầu đối với các điều kiện gió nhất định, thiết bị đo gió và thiết bị báo động phải được trang bị trên thiết bị xếp dỡ.
Cơ cấu di chuyển của thiết bị xếp dỡ phải được trang bị thiết bị gạt khi các chướng ngại vật có thể nằm trên ray.
Khi có hai hoặc nhiều thiết bị xếp dỡ chạy trên cùng một đường ray thì phải trang bị các thiết bị đặc biệt để phòng ngừa đâm va.
Trong phạm vi hoạt động của thiết bị xếp dỡ hoặc xe tời phải có biện pháp phù hợp bảo vệ an toàn cho người; như bằng việc sử dụng các tấm biển cảnh báo, đèn chớp, báo động âm thanh... hoặc nếu cần thiết, bằng thiết bị dừng tự động.

1.5.1.3 Cơ cấu thay đổi tầm với và quay
Với cơ cấu thay đổi tầm với của cần hoạt động điện thì chuyển động của cần tại vị trí giới hạn phải được giới hạn bằng các công tắc giới hạn ngắt tự động (công tắc giới hạn ngắt sự cố) có liên quan đến khoảng cách yêu cầu phải giảm tốc.
Sự chuyển động trở lại từ các vị trí giới hạn chỉ có thể thực hiện bằng thiết bị điều khiển.
Cơ cấu thay đổi tầm với của cần được truyền động từ động cơ đốt trong và khớp nối cơ khí mà không thông qua dẫn động điện, thủy lực hoặc khí nén trung gian thì có thể trang bị thiết bị báo động bằng âm hiệu hoặc đèn hiệu thay cho công tắc ngắt giới hạn hành trình.
Tương tự, cơ cấu quay cần được dẫn động điện với góc quay được giới hạn thì chuyển động quay phải được giới hạn bằng công tắc giới hạn ngắt khẩn cấp tự động.

1.5.2 An toàn chống quá tải và chống lật

1.5.2.1 Thiết bị xếp dỡ và xe tời phải được thiết kế, hoặc phải được trang bị thêm các thiết bị an toàn sao cho, trong trường hợp trật bánh khỏi đường ray hoặc có sự hư hỏng của bánh xe hoặc trục hoặc ổ đỡ bánh xe, thì độ sụt lớn nhất được giới hạn đến 3 cm và sự đổ và lật được ngăn ngừa.
Ngoài ra, các lực bất thường chẳng hạn như lực va chạm vào đệm giảm chấn, va chạm và lắp ráp sẽ không làm thiết bị xếp dỡ hoặc xe tời bị lật hoặc đổ.
Các thiết bị xếp dỡ có cần và xe tời có dầm chìa mà có thể bị lật do quá tải, và những thiết bị xếp dỡ có sức nâng không phụ thuộc vào tầm với của cần phải được trang bị công tắc ngắt bảo vệ quá tải; tuy nhiên, khi sức nâng thay đổi theo tầm với thì công tắc này cũng hoạt động như một công tắc giới hạn mômen tải. Các công tắc giới hạn nên có tác động đưa trở về phạm vi giới hạn cho phép của mômen tải bằng cách đảo chiều chuyển động hoặc khi xảy ra quá tải do tải nâng thì sẽ dùng thiết bị điều khiển để hạ tải xuống.
Các thiết bị xếp dỡ có cơ cấu nâng và cơ cấu thay đổi tầm với được truyền động từ động cơ đốt trong và khớp nối cơ khí mà không thông qua dẫn động điện, thủy lực hoặc khí nén trung gian thì có thể trang bị thiết bị báo động bằng âm hiệu hoặc đèn hiệu thay cho công tắc ngắt bảo vệ quá tải.

1.5.2.2 Các thiết bị xếp dỡ có sức nâng phụ thuộc vào tầm với của cần phải được trang bị bảng biểu đồ sức nâng - tầm với được gắn cố định, có thể nhìn thấy rõ ràng từ vị trí điều khiển dưới dạng vạch chia các tải nâng dưới móc tương ứng với tầm với.

1.5.3 Thiết bị cảnh báo
Các thiết bị xếp dỡ phải được trang bị các thiết bị phát tín hiệu ánh sáng và âm thanh khi các cơ cấu hoạt động có thể gây nguy hiểm cho người xung quanh khi thiết bị xếp dỡ bắt đầu nâng hàng, khi thiết bị xếp dỡ đang di chuyển.

1.6.1 Công việc lắp ráp hoặc tháo dỡ thiết bị xếp dỡ phải được tiến hành theo quy trình công nghệ lắp ráp và tháo dỡ thiết bị của Cơ sở chế tạo hoặc của đơn vị lắp đặt.
Đơn vị lắp đặt phải phổ biến cho những người tham gia lắp đặt quy trình công nghệ lắp ráp, tháo dỡ và các biện pháp an toàn phải thực hiện trong quá trình tháo, lắp thiết bị xếp dỡ.

1.6.2 Trong quá trình lắp ráp thiết bị xếp dỡ chạy trên ray, phải kiểm tra tình trạng của đường ray. Khi phát hiện các sai lệch vượt quá trị số cho phép, phải ngừng ngay công việc lắp ráp để xử lý. Chỉ sau khi xử lý xong mới được phép tiếp tục công việc lắp ráp.

1.6.3 Trong thời gian tiến hành tháo lắp thiết bị xếp dỡ, phải xác định vùng nguy hiểm và có biển báo cấm người không có trách nhiệm ở trong khu vực đó.

1.6.4 Công việc tháo lắp thiết bị xếp dỡ ở trên cao, ở ngoài trời phải tạm ngừng khi mưa to, giông, bão hoặc có gió từ cấp 5 trở lên.

1.6.5 Những người tiến hành công việc tháo lắp thiết bị xếp dỡ ở độ cao trên 2 m phải có giấy chứng nhận của y tế xác nhận đủ sức khỏe làm việc trên cao. Khi làm việc trên cao phải đeo dây an toàn.

1.6.6 Trong quá trình tháo lắp thiết bị xếp dỡ, không cho phép:
- Dùng máy trục để nâng hạ người;
- Người ở phía dưới tải đang được nâng;
- Để tải treo ở móc khi máy trục ngừng hoạt động;
- Gia cố tạm các thành phần kết cấu riêng biệt không đủ số lượng bulông cần thiết;
- Nới lỏng cáp giữ kết cấu trước khi cố định hoàn toàn kết cấu vào vị trí;
- Tiến hành nâng tải khi cáp đang kẹt hoặc cáp bật khỏi rãnh ròng rọc;
- Vứt bất kỳ một vật gì từ trên cao xuống;
- Sử dụng lan can hoặc thiết bị phòng ngừa khác để làm điểm tựa cho kích hoặc treo palăng.

1.6.7 Khi đặt thiết bị xếp dỡ phải khảo sát tính toán khả năng chịu lực của địa điểm đặt, địa hình, địa vật và hoạt động xung quanh để bố trí thiết bị làm việc an toàn.

1.6.8 Những trường hợp đặc biệt do mặt bằng thi công quá chật hẹp mà trong quá trình hoạt động của thiết bị xếp dỡ như cần, đối trọng... và tải phải di chuyển phía trên các đường giao thông, thì phải lập phương án lắp đặt và thi công an toàn và phải được phép của Đăng kiểm về kỹ thuật an toàn.

1.6.9 Đặt thiết bị xếp dỡ hoạt động trong vùng bảo vệ của đường dây tải điện trên không phải được cơ quan quản lý đường dây cho phép; giấy phép phải kèm theo hồ sơ của thiết bị.
Khi thiết bị xếp dỡ làm việc ở gần đường dây tải điện phải đảm bảo trong suốt quá trình làm việc khoảng cách nhỏ nhất từ thiết bị xếp dỡ hoặc từ tải đến đường dây tải điện gần nhất không được nhỏ hơn giá trị sau:
- 1,5 m đối với đường dây có điện thế đến 1 kV;
- 2 m đối với đường dây có điện thế đến 1 - 20 kV;
- 4 m đối với đường dây có điện thế đến 35 - 110 kV;
- 5 m đối với đường dây có điện thế đến 150 - 220 kV;
- 6 m đối với đường dây có điện thế đến 330 kV;
- 9 m đối với đường dây có điện thế đến 500 kV.

1.6.10 Khi đặt thiết bị xếp dỡ tại mép hào, hố, rãnh phải đảm bảo khoảng cách tối thiểu từ điểm tựa gần nhất của thiết bị xếp dỡ đến mép hào hố, không được nhỏ hơn giá trị trong Bảng 1.1:

Bảng 1.1. Khoảng cách cho phép nhỏ nhất

Độ sâu hào, hố (m)	Khoảng cách cho phép nhỏ nhất đối với các loại đất (m)
	Cát sỏi	Á cát	Á sét	Sét	Hoàng thổ
1	1,5	1,25	1	1	1
2	3	2,4	2	1,5	2
3	4	3,6	3,25	1,75	2,5
4	5	4,4	4	3	3
5	6	5,3	4,75	3,5	3,5

Nếu điều kiện mặt bằng không cho phép đảm bảo được khoảng cách quy định theo bảng trên, phải có biện pháp chống sụt lở hào, hố, rãnh trước khi đặt thiết bị xếp dỡ vào vị trí.

1.6.11 Các thiết bị xếp dỡ tự hành không được phép đặt trên mặt bằng có độ dốc lớn hơn độ dốc cho phép của thiết bị xếp dỡ đó, và không được phép đặt trên đất vừa lấp lên, chưa được đầm chặt.

1.7.1 Tất cả các thiết bị xếp dỡ theo quy định của Nhà nước đều phải kiểm định và thử theo các quy định của Quy chuẩn này.

1.7.2 Đơn vị sử dụng chỉ được phép sử dụng những thiết bị xếp dỡ có tình trạng kỹ thuật tốt, đã được kiểm định, thử và có giấy chứng nhận đang còn thời hạn. Không được phép sử dụng thiết bị xếp dỡ và các bộ phận mang tải chưa qua kiểm định, thử và chưa được cấp giấy chứng nhận sử dụng;

1.7.3 Chỉ được phép bố trí những người điều khiển thiết bị xếp dỡ đã được đào tạo và được cấp giấy chứng nhận. Những người buộc móc tải, đánh tín hiệu phải là thợ chuyên nghiệp, hoặc thợ nghề khác nhưng phải qua đào tạo.

1.7.4 Người điều khiển thiết bị xếp dỡ phải nắm chắc đặc tính kỹ thuật, tính năng tác dụng của các bộ phận cơ cấu của thiết bị, đồng thời nắm vững các yêu cầu về an toàn trong quá trình sử dụng thiết bị.

1.7.5 Chỉ được phép sử dụng thiết bị xếp dỡ theo đúng tính năng, tác dụng và đặc tính kỹ thuật của thiết bị do nhà máy chế tạo quy định. Không cho phép nâng tải có trọng lượng vượt quá sức nâng cho phép (SWL) của thiết bị xếp dỡ.

1.7.6 Không cho phép sử dụng thiết bị xếp dỡ có cơ cấu nâng được đóng mở bằng ly hợp ma sát hoặc ly hợp vấu để nâng hạ và di chuyển người, kim loại lỏng, vật liệu nổ, chất độc, bình đựng khí nén hoặc chất lỏng nén.

1.7.7 Chỉ được phép chuyển tải bằng thiết bị xếp dỡ qua nhà xưởng, nhà ở hoặc chỗ có người khi có biện pháp đảm bảo an toàn riêng biệt loại trừ được khả năng gây sự cố và tai nạn lao động.

1.7.8 Chỉ được dùng hai hoặc nhiều thiết bị xếp dỡ để cùng nâng một tải trong các trường hợp đặc biệt và phải có giải pháp an toàn được tính toán và duyệt. Tải phân bố lên mỗi thiết bị xếp dỡ không được lớn hơn sức nâng của thiết bị xếp dỡ đó. Trong giải pháp an toàn phải có sơ đồ buộc móc tải, sơ đồ di chuyển tải và chỉ rõ trình tự thực hiện các thao tác, yêu cầu về kích thước, vật liệu và công nghệ chế tạo các thiết bị phụ trợ để móc tải. Phải giao trách nhiệm cho người có kinh nghiệm về công tác nâng chuyển chỉ huy suốt quá trình nâng chuyển.

1.7.9 Trong quá trình sử dụng thiết bị xếp dỡ, không cho phép:
- Người lên, xuống thiết bị xếp dỡ khi thiết bị xếp dỡ đang hoạt động;
- Người ở trong bán kính quay của cần trục;
- Người ở trong vùng hoạt động của thiết bị xếp dỡ mang tải bằng nam châm, chân không hoặc gầu ngoạm;
- Nâng, hạ và chuyển tải khi có người đứng ở trên tải;
- Nâng tải trong tình trạng tải chưa ổn định hoặc chỉ móc một bên của móc cẩu kép;
- Nâng tải bị vùi xuống đất, bị các vật khác đè lên, bị liên kết bằng bulông hoặc bằng bê tông với các vật khác;
- Dùng thiết bị xếp dỡ để lấy cáp hoặc xích buộc tải đang bị vật đè lên;
- Đưa tải qua lỗ cửa sổ hoặc ban công khi không có sàn nhận tải;
- Chuyển hướng chuyển động của các cơ cấu khi cơ cấu chưa ngừng hẳn;
- Nâng tải lớn hơn sức nâng cho phép tương ứng với tầm với và vị trí của chân chống phụ của cần trục;
- Cẩu với, kéo lê tải;
- Vừa dùng người đẩy hoặc kéo tải vừa cho cơ cấu nâng hạ tải.

1.7.10 Phải đảm bảo lối đi tự do cho người điều khiển thiết bị xếp dỡ khi điều khiển bằng nút bấm từ mặt đất hoặc sàn nhà.

1.7.11 Khi thiết bị xếp dỡ di động đang làm việc, các lối lên và ra đường ray phải được rào chắn.

1.7.12 Cấm người ở trên hành lang của thiết bị xếp dỡ khi chúng đang hoạt động. Chỉ cho phép tiến hành các công việc vệ sinh, tra dầu mỡ, sửa chữa trên thiết bị xếp dỡ khi đã thực hiện các biện pháp đảm bảo làm việc an toàn (phòng ngừa rơi ngã, điện giật...).

1.7.13 Đơn vị sử dụng phải quy định và tổ chức thực hiện hệ thống trao đổi tín hiệu giữa người buộc móc tải với người điều khiển thiết bị xếp dỡ. Tín hiệu sử dụng phải được quy định cụ thể và không thể lẫn được với các hiện tượng khác ở xung quanh.

1.7.14 Khi người sử dụng thiết bị xếp dỡ không nhìn thấy tải trong suốt quá trình nâng hạ và di chuyển tải phải bố trí người đánh tín hiệu.

1.7.15 Khi nâng, chuyển tải ở gần các công trình, thiết bị và chướng ngại vật, phải đảm bảo an toàn cho các công trình, thiết bị... và những người ở gần chúng.

1.7.16 Các thiết bị xếp dỡ làm việc ngoài trời phải ngừng hoạt động khi tốc độ gió lớn hơn tốc độ gió cho phép theo thiết kế của thiết bị đó.

1.7.17 Đối với thiết bị xếp dỡ làm việc ngoài trời, không cho phép treo panô, áp phích, khẩu hiệu hoặc che chắn làm tăng diện tích cản gió của thiết bị xếp dỡ.

1.7.18 Phải xiết chặt các thiết bị kẹp ray, thiết bị chống tự di chuyển của các cần trục tháp, cổng trục, cần trục chân đế khi kết thúc làm việc hoặc khi tốc độ gió vượt tốc độ gió cho phép. Khi có bão phải có biện pháp gia cố thêm đối với các loại máy trục nói trên.

1.7.19 Chỉ được phép hạ tải xuống vị trí đã định, nơi loại trừ được khả năng rơi, đổ hoặc trượt. Chỉ được phép tháo bỏ dây treo các kết cấu, bộ phận lắp ráp khỏi móc, khi các kết cấu và bộ phận đó đã được cố định chắc chắn và ổn định.

1.7.20 Trước khi hạ tải xuống hào, hố, giếng, hầm tàu... phải hạ móc không tải xuống vị trí thấp nhất để kiểm định số vòng cáp còn lại trên tang. Nếu số vòng cáp còn lại trên tang từ 2 vòng trở lên, thì mới được phép nâng, hạ tải.

1.7.21 Phải ngừng hoạt động của thiết bị xếp dỡ khi:
- Phát hiện các vết nứt ở những vị trí quan trọng của kết cấu kim loại;
- Phát hiện biến dạng dư của kết cấu kim loại;
- Phát hiện phanh của bất kỳ một cơ cấu nào bị hỏng;
- Phát hiện móc, cáp, ròng rọc, tang bị mòn quá giới hạn cho phép, bị rạn nứt hoặc hư hỏng khác;
- Phát hiện đường ray của thiết bị xếp dỡ hư hỏng hoặc không đảm bảo yêu cầu kỹ thuật.

1.7.22 Khi bốc, xếp tải lên các phương tiện vận tải phải đảm bảo độ ổn định của phương tiện vận tải.

1.7.23 Người buộc móc tải chỉ được phép đến gần tải khi tải đã hạ đến độ cao không lớn hơn 1 m tính từ mặt sàn chỗ người móc tải đứng.

1.7.24 Thiết bị xếp dỡ phải được bảo dưỡng định kỳ. Phải sửa chữa, thay thế các chi tiết, bộ phận đã bị hư hỏng, mòn quá giới hạn cho phép.

1.7.25 Khi sửa chữa, thay thế các chi tiết bộ phận của thiết bị xếp dỡ, phải có biện pháp đảm bảo an toàn.
Sau khi thay thế, sửa chữa các bộ phận, chi tiết quan trọng phải tiến hành kiểm định và thử thiết bị xếp dỡ trước khi đưa vào sử dụng.

1.8 Quy định an toàn đối với thang máy, vận thăng, thang cuốn và băng tải
Ngoài tuân theo các quy định liên quan trong Quy chuẩn này còn phải tuân theo các quy định trong các tiêu chuẩn tương ứng được nêu trong 1.3, phần I.

2.1.1 Hồ sơ thiết kế trình Đăng kiểm thẩm định khi chế tạo mới thiết bị xếp dỡ bao gồm:
1 Bản thuyết minh chung; bản tính độ bền kết cấu, độ ổn định chống lật và dịch chuyển do gió; bản tính các cơ cấu hoạt động của thiết bị xếp dỡ.
2 Bản vẽ tổng thể có ghi các kích thước và thông số kỹ thuật chính.
3 Bản vẽ sơ đồ nguyên lý hoạt động và các đặc trưng kỹ thuật chính của hệ thống truyền động điện, thủy lực hoặc khí nén, thiết bị động lực, điều khiển và bố trí các thiết bị an toàn.
4 Bản vẽ các kết cấu kim loại.
5 Bản vẽ lắp các cụm cơ cấu, sơ đồ mắc cáp.
6 Quy trình kiểm tra và thử tải.

2.1.2 Khi hoán cải, phục hồi, sửa chữa thiết bị xếp dỡ, hồ sơ thiết kế trình duyệt Đăng kiểm phải phù hợp với những thay đổi đó theo quy định của Quy chuẩn này.

2.2.1 Phân nhóm các thiết bị xếp dỡ và các bộ phận cấu thành
1 Phương pháp phân nhóm chung
 Trong thiết kế thiết bị xếp dỡ và các bộ phận cấu thành của chúng, cần phải xét đến chế độ làm việc mà thiết bị xếp dỡ và các bộ phận cấu thành của chúng phải làm việc trong quá trình sử dụng; với mục đích này việc phân nhóm được thực hiện như sau:
- Phân nhóm thiết bị xếp dỡ theo tổng thể;
- Phân nhóm các cơ cấu riêng biệt của thiết bị xếp dỡ theo tổng thể;
- Phân nhóm các bộ phận của kết cấu và cơ cấu thiết bị xếp dỡ.
Việc phân nhóm này được căn cứ theo:
- Tổng thời gian sử dụng của hạng mục đang xét;
- Tải dưới móc cẩu, phổ tải hoặc phổ ứng suất đối với hạng mục đang xét.
2 Phân nhóm các thiết bị xếp dỡ theo tổng thể
(1) Hệ thống phân nhóm
Việc phân nhóm thiết bị xếp dỡ theo tổng thể được phân thành 8 nhóm, được ký hiệu tương ứng là: A1, A2,......., A8 tương ứng (xem 2.2.1.2.(4)), dựa trên 10 cấp sử dụng và 4 cấp phổ tải.
(2) Cấp sử dụng
Thời gian sử dụng của một thiết bị xếp dỡ là số các chu kỳ nâng mà thiết bị thực hiện. Một chu kỳ nâng là toàn bộ thời gian thực hiện các thao tác nối tiếp nhau bắt đầu từ thời điểm khi tải được nâng và kết thúc tại thời điểm khi thiết bị xếp dỡ ở trạng thái sẵn sàng nâng tải tiếp theo.
Tổng thời gian sử dụng của một thiết bị xếp dỡ là khoảng thời gian dự tính sử dụng thiết bị xếp dỡ, bắt đầu từ thời điểm đưa thiết bị xếp dỡ vào sử dụng và kết thúc tại thời điểm khi thiết bị xếp dỡ bị loại bỏ.
Trên cơ sở tổng thời gian sử dụng, thiết bị xếp dỡ được phân thành 10 cấp sử dụng được ký hiệu tương ứng là U0, U1, U2,... U9 và được xác định theo Bảng 2.1.

Bảng 2.1. Cấp sử dụng thiết bị xếp dỡ

Ký hiệu	Tổng thời gian sử dụng thiết bị xếp dỡ (Số chu kỳ nâng nmax)
U0 U1 U2 U3 U4 U5 U6 U7 U8 U9	nmax £ 16 000 16 000 < nmax £ 32 000 32 000 < nmax £ 63 000 63 000 < nmax £ 125 000 125 000 < nmax £ 250 000 250 000 < nmax £ 500 000 500 000 < nmax £ 1 000 000 1 000 000 < nmax £ 2 000 000 2 000 000 < nmax £ 4 000 000 4 000 000 < nmax

(3) Phổ tải
Phổ tải đặc trưng cho tổng số tải được nâng trong tổng thời gian sử dụng (xem mục 2.2.1.2.(2) của một thiết bị xếp dỡ. Phổ tải là một hàm số phân bố y = f(x), trong đó x (0 £ x £ 1) biểu thị cho tổng thời gian sử dụng mà trong đó tỷ số giữa tải nâng với tải trọng làm việc an toàn tối thiểu đạt được một giá trị y cho trước (0 £ y £ 1).
Ví dụ một phổ tải được cho trong Hình 2.1 - a và b.

Hình 2.1 - a

Hình 2.1 - b

m_ℓ: các tải;
m_ℓmax: tải trọng làm việc an toàn;
n: số các chu kỳ nâng, mà trong các chu kỳ đó tải nâng lớn hơn hoặc bằng tải m_ℓ;
n_max: số các chu kỳ nâng xác định tổng thời gian sử dụng thiết bị xếp dỡ.
Mỗi một phổ tải được đặc trưng bởi một hệ số phổ tải của thiết bị K_P, được xác định bằng:

Để phân nhóm, số mũ d được quy ước lấy bằng 3.

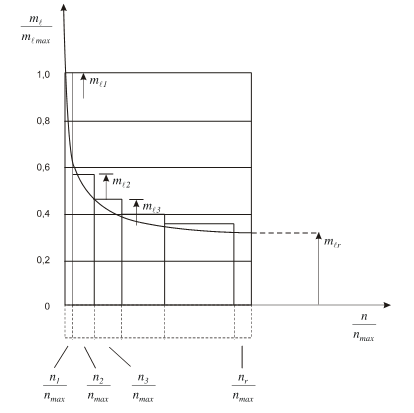

 Trong nhiều áp dụng, hàm số f(x) có thể được tính xấp xỉ bằng một hàm số bao gồm r bước xác định (xem Hình 2.2) tương ứng với n₁, n₂,....., n_r chu kỳ nâng, thực tế tải nâng có thể được xem như không đổi và bằng m_ℓi trong các chu kỳ n_i của bước thứ i. Nếu n_max biểu thị cho tổng thời gian sử dụng và m_ℓmax là tải lớn nhất trong số các tải nâng m_ℓi, có mối liên hệ sau:

 hoặc dưới dạng gần đúng:

(4) Phân nhóm các thiết bị xếp dỡ
Phân nhóm các thiết bị xếp dỡ theo tổng thể được xác định trong Bảng 2.3

Bảng 2.3. Phân nhóm các thiết bị xếp dỡ

Cấp phổ tải	Cấp sử dụng
	U0	U1	U2	U3	U4	U5	U6	U7	U8	U9
Q1 Q2 Q3 Q4	A1 A1 A1 A2	A1 A1 A2 A3	A1 A2 A3 A4	A2 A3 A4 A5	A3 A4 A5 A6	A4 A5 A6 A7	A5 A6 A7 A8	A6 A7 A8 A8	A7 A8 A8 A8	A8 A8 A8 A8

(5) Hướng dẫn phân nhóm một thiết bị xếp dỡ
Phương pháp phân nhóm một thiết bị xếp dỡ được cho trong Bảng 2.4
Các thiết bị xếp dỡ cùng kiểu có thể được sử dụng theo nhiều mục đích khác nhau, việc phân nhóm nêu ra trong Bảng này chỉ có thể xem như một kiểu phân loại. Đặc biệt, trong đó có chỉ ra một kiểu thiết bị xếp dỡ được phân vào nhiều nhóm. Do vậy để xác định được thiết bị xếp dỡ thuộc nhóm nào cần phải xác định rõ thiết bị xếp dỡ thuộc cấp sử dụng và phổ tải nào trên cơ sở tổng thời gian sử dụng dự tính và phổ tải của thiết bị đó.
3 Phân nhóm các cơ cấu riêng biệt của thiết bị xếp dỡ theo tổng thể
(1) Hệ thống phân nhóm
Việc phân nhóm các cơ cấu riêng biệt của thiết bị xếp dỡ theo tổng thể được phân thành 8 nhóm, được ký hiệu tương ứng là: M1, M2,...., M8 (xem mục 2.2.1.3.(4)), dựa trên 10 cấp sử dụng và 4 cấp phổ tải.
(2) Cấp sử dụng
Thời gian sử dụng của một cơ cấu thiết bị xếp dỡ là khoảng thời gian thực tế cơ cấu hoạt động.
Tổng thời gian sử dụng của một cơ cấu thiết bị xếp dỡ là khoảng thời gian dự tính sử dụng cho tới thời điểm thay thế cơ cấu, được biểu thị bằng số giờ.
Trên cơ sở tổng thời gian sử dụng, các cơ cấu của thiết bị xếp dỡ được phân thành mười cấp sử dụng T0, T1, T2,......, T9 và được xác định theo Bảng 2.5.

Bảng 2.4. Hướng dẫn phân nhóm thiết bị xếp dỡ

TT	Kiểu và công dụng của thiết bị xếp dỡ	Điều kiện sử dụng thiết bị xếp dỡ (1)	Nhóm thiết bị xếp dỡ (xem 2.2.2.4)
1	Các thiết bị xếp dỡ dẫn động bằng tay		A1 - A2
2	Các thiết bị xếp dỡ dùng trong xây lắp		A1 - A2
3	Các thiết bị xếp dỡ dùng cho việc tháo, lắp và sửa chữa trong các nhà máy điện, trong các xưởng máy v.v...		A2 - A4
4	Các thiết bị xếp dỡ dùng để vận chuyển vật liệu tại các bãi kho	Dùng móc cẩu	A5
5	Các thiết bị xếp dỡ dùng để vận chuyển vật liệu tại các bãi kho	Dùng gầu ngoạm hoặc nam châm điện	A6 - A8
6	Các thiết bị xếp dỡ dùng trong phân xưởng		A3 - A5
7	Các thiết bị xếp dỡ dùng trong nhà máy phá dỡ, bãi thải	Dùng gầu ngoạm hoặc nam châm điện	A6 - A8
8	Các thiết bị xếp dỡ dùng để vận chuyển các gầu đúc rót trong xưởng luyện kim		A6 - A8
9	Các thiết bị xếp dỡ dùng trong hầm lò		A8
10	Các thiết bị xếp dỡ dùng để dỡ thỏi đúc, mở đáy lò và nạp liệu cho lò luyện kim		A8
11	Các thiết bị xếp dỡ dùng trong xưởng rèn thép		A6 - A8
12.a   12.b	Các thiết bị xếp dỡ xếp dỡ hàng, vận chuyển côngtenơ trong bến cảng. Các thiết bị xếp dỡ khác trong bến cảng	Dùng móc hoặc khung nâng côngtenơ. Dùng móc	A5 - A6 A4
13	Các thiết bị xếp dỡ trong bến cảng	Dùng gầu ngoạm hoặc nam châm điện	A6 - A8
14	Các thiết bị xếp dỡ trong xưởng đóng tàu, các thiết bị xếp dỡ dùng để tháo dỡ máy	Dùng móc cẩu	A3 - A5
15	Các cần trục tháp dùng trong xây dựng		A3 - A4
16	Các cần trục đường sắt		A4

(3) Phổ tải
Phổ tải đặc trưng cho độ lớn của các tải trọng tác động lên cơ cấu thiết bị xếp dỡ trong tổng thời gian sử dụng chúng. Phổ tải là một hàm số phân bố y = f(x), trong đó x (0 < x £ 1) biểu thị cho tổng thời gian sử dụng mà trong đó cơ cấu phải chịu tác động của một tải trọng tối thiểu bằng y (0 £ y £ 1) phần tải trọng lớn nhất (xem Hình 2.1- a và b).
Mỗi một phổ tải được đặc trưng bởi một hệ số phổ tải của cơ cấu K_m, được xác định bằng:

Để phân nhóm, số mũ d được quy ước lấy bằng 3.
Trong nhiều áp dụng, hàm số f(x) có thể được tính xấp xỉ bằng một hàm số bao gồm r bước xác định (xem Hình 2.2) tương ứng với các thời gian t_1, t₂,....... t_r; thực tế tải nâng S có thể được xem như không đổi và bằng S_i trong khoảng thời gian t_i. Nếu T biểu thị cho tổng thời gian sử dụng cơ cấu thiết bị xếp dỡ và S_max là tải nâng lớn nhất trong số các tải nâng S₁, S₂,......., S_r, có mối liên hệ sau:

Hoặc dưới dạng gần đúng:

Theo phổ tải, một cơ cấu thiết bị xếp dỡ được xếp vào một trong bốn cấp phổ tải L1, L2, L3, L4 được xác định trong Bảng 2.6.

Bảng 2.6. Các cấp phổ tải của các cơ cấu thiết bị xếp dỡ

Ký hiệu	Hệ số phổ tải của cơ cấu Km
L1 L2 L3 L4	Km £ 0,125 0,125 < Km £ 0,250 0,250 < Km £ 0,500 0,500 < Km £ 1,000

(4) Phân nhóm các cơ cấu riêng biệt của thiết bị xếp dỡ theo tổng thể
Trên cơ sở cấp sử dụng và cấp phổ tải của chúng, các cơ cấu riêng biệt của thiết bị xếp dỡ có thể được xếp vào một trong tám nhóm M1, M2,....., M8 được xác định trong Bảng 2.7.

Bảng 2.7. Phân nhóm các cơ cấu của thiết bị xếp dỡ

Cấp phổ tải	Cấp sử dụng
	T0	T1	T2	T3	T4	T5	T6	T7	T8	T9
L1 L2 L3 L4	M1 M1 M1 M2	M1 M1 M2 M3	M1 M2 M3 M4	M2 M3 M4 M5	M3 M4 M5 M6	M4 M5 M6 M7	M5 M6 M7 M8	M6 M7 M8 M8	M7 M8 M8 M8	M8 M8 M8 M8

(5) Hướng dẫn phân nhóm các cơ cấu riêng biệt của thiết bị xếp dỡ theo tổng thể
Hướng dẫn phân nhóm một cơ cấu riêng biệt của thiết bị xếp dỡ theo tổng thể được cho trong Bảng 2.8.
Các thiết bị xếp dỡ cùng kiểu có thể được sử dụng theo nhiều mục đích khác nhau, việc phân nhóm nêu ra trong bảng này chỉ có thể xem như một kiểu phân loại. Đặc biệt, trong đó có chỉ ra một kiểu cơ cấu được phân vào nhiều nhóm. Do vậy để xác định được cơ cấu thiết bị xếp dỡ thuộc nhóm nào (xem 2.2.1.3.(4)) cần phải xác định rõ cơ cấu thuộc cấp sử dụng (xem 2.2.1.3.(2)) và phổ tải nào (xem 2.2.1.3.(3)) trên cơ sở tổng thời gian sử dụng dự tính và phổ tải của cơ cấu đó.

Bảng 2.8. Hướng dẫn phân nhóm các cơ cấu của thiết bị xếp dỡ

TT	Kiểu và công dụng của thiết bị xếp dỡ	Điều kiện sử dụng thiết bị xếp dỡ (1)	Phân nhóm các cơ cấu
			Nâng	Quay	Thay đổi tầm với	Di chuyển xe con	Di chuyển thiết bị xếp dỡ
1	Các thiết bị xếp dỡ dẫn động bằng tay		M1	-	-	M1	M1
2	Các thiết bị xếp dỡ dùng trong xây lắp		M2 - M3	M2 - M3	M1 - M2	M1 - M2	M2 - M3
3	Các thiết bị xếp dỡ dùng cho việc tháo, lắp và sửa chữa trong các nhà máy điện, trong các xưởng máy v.v...		M2	-	-	M2	M2
4	Các thiết bị xếp dỡ dùng để vận chuyển vật liệu tại các bãi kho	Dùng móc cẩu	M5 - M6	M4	-	M4 - M5	M5 - M6
5	Các thiết bị xếp dỡ dùng để vận chuyển vật liệu tại các bãi kho	Dùng gầu ngoạm hoặc nam châm điện	M7 - M8	M6	-	M6 - M7	M7 - M8
6	Các thiết bị xếp dỡ dùng trong phân xưởng		M6	M4	-	M4	M5
7	Các thiết bị xếp dỡ dùng trong nhà máy phá dỡ, bãi thải	Dùng gầu ngoạm hoặc nam châm điện	M8	M6	-	M6 - M7	M7 - M8
8	Các thiết bị xếp dỡ dùng để vận chuyển các gầu đúc rót trong xưởng luyện kim		M7 - M8	-	-	M4 - M5	M6 - M7
9	Các thiết bị xếp dỡ dùng trong hầm lò		M8	M6	-	M7	M8
10	Các thiết bị xếp dỡ dùng để dỡ thỏi đúc, mở đáy lò và nạp liệu cho lò luyện kim		M8	M6	-	M7	M8
11	Các thiết bị xếp dỡ dùng trong xưởng rèn thép		M8	-	-	M5	M6
12.a   12.b	Các thiết bị xếp dỡ xếp dỡ hàng, vận chuyển côngtenơ trong bến cảng. Các thiết bị xếp dỡ khác trong bến cảng	Dùng móc hoặc khung nâng côngtenơ   Dùng móc	M6 - M7     M4 - M5	M5 - M6     M4 - M5	M3 - M4     -	M6 - M7     M4 - M5	M4 - M5     M4 - M5
13	Các thiết bị xếp dỡ trong bến cảng	Dùng gầu ngoạm hoặc nam châm điện	M8	M5 - M6	M3 - M4	M7 - M8	M4 - M5
14	Các thiết bị xếp dỡ trong xưởng đóng tàu, các thiết bị xếp dỡ dùng để tháo dỡ máy	Dùng móc cẩu	M5 - M6	M4 - M5	M4 - M5	M4 - M5	M5 - M6
15	Các cần trục tháp dùng trong xây dựng		M4	M5	M4	M3	M3
16	Các cần trục đường sắt		M3 - M4	M2 - M3	M2 - M3	-	-

Chú thích:
(1) Chỉ có một số trường hợp sử dụng điển hình được chỉ ra trong cột này để hướng dẫn.
4 Phân nhóm các bộ phận
(1) Hệ thống phân nhóm
Các bộ phận của kết cấu và cơ cấu thiết bị xếp dỡ được phân thành tám nhóm, được ký hiệu tương ứng là E1, E2,....., E8, dựa trên mười một cấp sử dụng và bốn cấp phổ ứng suất.
(2) Cấp sử dụng
Thời gian sử dụng của một bộ phận là số các chu kỳ ứng suất mà bộ phận chịu tác động.
Một chu kỳ ứng suất là một tập hợp các ứng suất liên tiếp, bắt đầu từ thời điểm khi ứng suất khảo sát vượt quá ứng suất s_m được xác định trên Hình 2.3 và kết thúc tại thời điểm khi ứng suất này lại sắp sửa vượt qua ứng suất s_m một lần nữa theo cùng một hướng. Vì vậy Hình 2.3 thể hiện phương chiều của ứng suất s trong một khoảng thời gian sử dụng bằng năm chu kỳ ứng suất.
Tổng thời gian sử dụng của một bộ phận là khoảng thời gian sử dụng dự tính, cho tới thời điểm thay thế bộ phận.
Trong trường hợp các bộ phận của kết cấu, số các chu kỳ ứng suất tỷ lệ với số chu kỳ nâng tải của thiết bị xếp dỡ với hệ số không đổi. Một số các bộ phận có thể phải chịu nhiều chu kỳ ứng suất trong khoảng thời gian một chu kỳ nâng tải tùy thuộc vào vị trí của bộ phận đó trong kết cấu. Vì vậy hệ số tỷ lệ của bộ phận này có thể sẽ khác với hệ số tỷ lệ của bộ phận khác. Khi biết hệ số tỷ lệ này, thì tổng thời gian sử dụng của bộ phận được lấy xuất phát từ tổng thời gian sử dụng đã dùng để xác định cấp sử dụng của toàn bộ thiết bị xếp dỡ.
Còn đối với các bộ phận của cơ cấu thiết bị xếp dỡ, tổng thời gian sử dụng được lấy từ tổng thời gian sử dụng của cơ cấu thiết bị xếp dỡ mà bộ phận đang xét thuộc cơ cấu đó, có tính đến tốc độ quay của bộ phận đó và/hoặc các tác động ảnh hưởng đến sự hoạt động của bộ phận đó.
Trên cơ sở tổng thời gian sử dụng, các bộ phận được phân thành mười một cấp sử dụng được ký hiệu tương ứng là B0, B1,....., B10 và được xác định trong Bảng 2.9.

Bảng 2.9. Cấp sử dụng của các bộ phận

Ký hiệu	Tổng thời gian sử dụng (số chu kỳ ứng suất - n)
B0 B1 B2 B3 B4 B5 B6 B7 B8 B9 B10	n £ 16 000 16 000 < n £ 32 000 32 000 < n £ 63 000 63 000 < n £ 125 000 125 000 < n £ 250 000 250 000 < n £ 500 000 500 000 < n £ 1 000 000 1 000 000 < n £ 2 000 000 2 000 000 < n £ 4 000 000 4 000 000 < n £ 8 000 000 8 000 000 < n

(3) Phổ ứng suất
Phổ ứng suất đặc trưng cho độ lớn của tải trọng tác động lên bộ phận trong suốt tổng thời gian sử dụng bộ phận đó. Phổ ứng suất là một hàm số phân bố y = f(x), trong đó x (0 £ x £ 1) biểu thị cho tổng thời gian sử dụng (xem 2.2.1.4.(2)), mà trong khoảng thời gian x đó bộ phận phải chịu ứng suất tối thiểu bằng y (0 £ y £ 1) phần của ứng suất lớn nhất.
Mỗi một phổ ứng suất được đặc trưng bởi một hệ số phổ ứng suất K_sp, được xác định bằng:

Trong đó số mũ c phụ thuộc vào đặc tính của vật liệu, hình dáng và kích cỡ của bộ phận đang xét, độ nhám bề mặt và mức độ hao mòn của bộ phận (xem mục 2.4.1).
Trong nhiều áp dụng, hàm số f(x) có thể được tính xấp xỉ bằng một hàm số bao gồm r bước xác định tương ứng với n₁, n₂,......, n_r chu kỳ ứng suất; ứng suất s có thể được xem như không đổi và bằng s_i trong các chu kỳ n_i. Nếu n biểu thị cho tổng thời gian sử dụng và s_max là ứng suất lớn nhất trong các ứng suất s₁, s₂,......., s_r, có mối liên hệ sau:

hoặc dưới dạng gần đúng:

Theo phổ ứng suất, một bộ phận được xếp vào một trong 4 cấp phổ ứng suất P1, P2, P3, P4 được xác định trong Bảng 2.10.
Chú thích: Có các bộ phận của cả kết cấu và cơ cấu thiết bị xếp dỡ, chẳng hạn như các bộ phận chịu tải đàn hồi thì hầu như hoặc hoàn toàn độc lập với tải trọng làm việc. Cần đặc biệt chú ý khi phân loại các bộ phận như thế. Trong hầu hết các trường hợp K_SP = 1 và chúng thuộc cấp P4.

Bảng 2.10. Các cấp phổ ứng suất

Ký hiệu	Hệ số phổ ứng suất KSP
P1 P2 P3 P4	KSP £ 0,125 0,125 < KSP £ 0,250 0,250 < KSP £ 0,500 0,500 < KSP £ 1,000

Đối với các bộ phận kết cấu, các ứng suất cần phải xét để xác định hệ số phổ ứng suất là độ chênh s_SUP - s_m giữa các ứng suất trên s_SUP và ứng suất trung bình s_m, các khái niệm này được xác định trên Hình 2.3 thể hiện sự biến đổi ứng suất trong khoảng thời gian năm chu kỳ ứng suất.

Hình 2.1.1.4.3. Sự biến đổi ứng suất như một hàm số
theo thời gian của 5 chu kỳ ứng suất

 s_SUP - ứng suất trên;

 s_{SUP max} - ứng suất trên lớn nhất;

 s_{SUP min} - ứng suất trên nhỏ nhất;

 s_inf - ứng suất dưới;

 s_m - trung bình cộng của tất cả các ứng suất trên và ứng suất dưới trong tổng thời gian sử dụng bộ phận của kết cấu.

Trong trường hợp các bộ phận của cơ cấu thiết bị xếp dỡ, có thể đặt s_m = 0 các ứng suất phải được đưa vào trong tính toán hệ số phổ ứng suất chính là tổng các ứng suất xảy ra trên tiết diện liên quan của bộ phận.

(4) Phân nhóm các bộ phận

Trên cơ sở cấp sử dụng và phổ ứng suất của chúng, các bộ phận của kết cấu hoặc cơ cấu thiết bị xếp dỡ được phân vào một trong tám nhóm được ký hiệu E1, E2,......, E8 được xác định trong Bảng 2.11.

Bảng 2.11. Các nhóm bộ phận của cơ cấu hoặc kết cấu

Cấp phổ ứng suất	Cấp sử dụng
	B0	B1	B2	B3	B4	B5	B6	B7	B8	B9	B10
P1 P2 P3 P4	E1 E1 E1 E1	E1 E1 E1 E2	E1 E1 E2 E2	E1 E2 E3 E4	E2 E3 E4 E5	E3 E4 E5 E6	E4 E5 E6 E7	E5 E6 E7 E8	E6 E7 E8 E8	E7 E8 E8 E8	E8 E8 E8 E8

5 Hài hòa các cấp sử dụng của các thiết bị xếp dỡ và các cơ cấu
Phần này trình bày một phương pháp mà trong nhiều trường hợp có thể xác định được cấp sử dụng của các cơ cấu thiết bị xếp dỡ từ cấp sử dụng của các thiết bị xếp dỡ theo tổng thể và từ các thông số nhất định đặc trưng cho chế độ làm việc của thiết bị xếp dỡ.
Điểm xuất phát là thời gian trung bình t_mc (giây) của một chu kỳ nâng như đã định nghĩa trong mục 2.2.1.2.(2). Vì vậy, đây là thời gian cần thiết để thực hiện toàn bộ các thao tác trong một chu kỳ như vậy.
Tổng thời gian sử dụng T(giờ) của thiết bị xếp dỡ có thể được xác định bằng công thức sau:

Trong đó: N - số các chu kỳ nâng được xác định theo cấp sử dụng của thiết bị xếp dỡ.

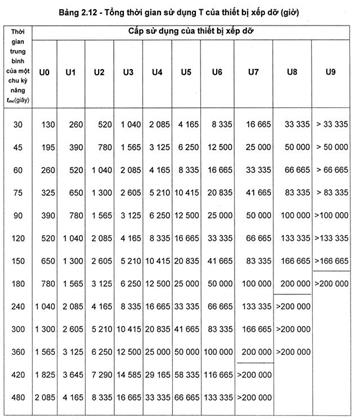

Bảng 2.12 cho các trị số của T đối với khoảng thời gian một chu kỳ từ 30 - 480 giây phù hợp với cấp sử dụng của thiết bị xếp dỡ. Số các chu kỳ nâng là số lớn nhất đối với cấp sử dụng này; Tuy nhiên, những trị số này được hiệu chỉnh tới 15.625, 31.250 và 62.500 tương ứng với cấp U0, U1, và U2, để giảm số các trị số khác nhau đối với T.
Bước tiếp theo là xác định đối với mỗi một cơ cấu của thiết bị xếp dỡ, tỷ số a_i giữa thời gian sử dụng cơ cấu trong một chu kỳ nâng và thời gian trung bình t_mc của một chu kỳ nâng.

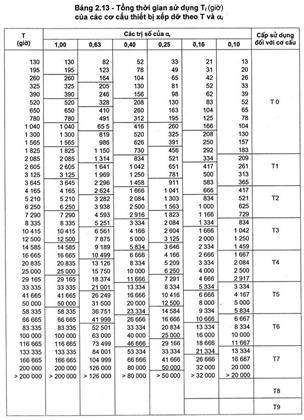

Bảng 2.13 cho tổng thời gian sử dụng T_i của cơ cấu dựa trên tổng thời gian sử dụng của thiết bị xếp dỡ, và dựa trên các trị số quy ước khác nhau của tỷ số a_i. Bảng này cũng cho biết cấp sử dụng của cơ cấu. Các cấp khác nhau được thể hiện bằng các vùng bậc thang.
Vì vậy đủ để xác định cấp sử dụng của thiết bị xếp dỡ bằng cách xem Bảng 2.13, thời gian trung bình của một chu kỳ nâng và các trị số của a_i để xác định các cấp sử dụng của các cơ cấu thiết bị xếp dỡ.
Từ các đường cong của Hình 2.4 - Toán đồ - các cấp sử dụng đối với các cơ cấu thiết bị xếp dỡ có thể xác định được trực tiếp nhờ ba thông số này.

Hình 2.4. Toán đồ - Các cấp sử dụng đối với thiết bị xếp dỡ và cơ cấu
