Quyết định 2234/QĐ-TĐC của Tổng cục Tiêu chuẩn đo lường chất lượng về việc ban hành Quy trình kiểm định tạm thời đồng hồ xăng dầu, dầu mỏ và sản phẩm dầu mỏ

QUYẾT ĐỊNH

VỀ VIỆC BAN HÀNH QUY TRÌNH KIỂM ĐỊNH TẠM THỜI

-----------------------------------

TỔNG CỤC TRƯỞNG TỔNG CỤC TIÊU CHUẨN ĐO LƯỜNG CHẤT LƯỢNG

Căn cứ Luật Đo lường ngày 11 tháng 11 năm 2011;

Căn cứ Quyết định số 104/2009/QĐ-TTg ngày 12/8/2009 của Thủ tướng Chính phủ quy định chức năng, nhiệm vụ, quyền hạn và cơ cấu tổ chức của Tổng cục Tiêu chuẩn Đo lường Chất lượng và Quyết định số 46/2011/QĐ-TTg ngày 22/8/2011 của Thủ tướng Chính phủ sửa đổi bổ sung Quyết định số 104/2009/QĐ-TTg;

Căn cứ Quyết định số 1073/QĐ-BKHCNMT ngày 17 tháng 5 năm 2002 của Bộ trưởng Bộ Khoa học, Công nghệ và Môi trường (nay là Bộ Khoa học và Công nghệ) về việc ban hành quy trình kiểm định phương tiện đo;

Căn cứ Quyết định số 13/2007/QĐ-BKHCN ngày 06/7/2007 của Bộ trưởng Bộ Khoa học và Công nghệ ban hành “Danh mục phương tiện đo phải kiểm định”;

Căn cứ Quyết định số 11/2008/QĐ-BKHCN ngày 29/8/2008 của Bộ trưởng Bộ Khoa học và Công nghệ sửa đổi, bổ sung “Danh mục phương tiện đo phải kiểm định” ban hành kèm theo Quyết định 13/2007/QĐ-BKHCN ngày 06/7/2007 của Bộ trưởng Bộ Khoa học và Công nghệ;

Xét đề nghị của Vụ trưởng Vụ Đo lường,

QUYẾT ĐỊNH:

QUY TRÌNH KIỂM ĐỊNH TẠM THỜI

1. Phạm vi áp dụng

2. Giải thích từ ngữ và các từ viết tắt

2.1. Sai số cho phép lớn nhất (mpe):.

Trong phạm vi quy trình này:

Với ĐHXD có cấp chính xác 0,3 thì mpe = ±0,3%

Với ĐHXD có cấp chính xác 0,5 thì mpe = ±0,5%

2.6. Phạm vi lưu lượng làm việc: là khoảng lưu lượng mà trong đó sai số của ĐHXD tại các điều kiện làm việc quy định không vượt quá mpe.

- Lưu lượng lớn nhất Q_max: là giá trị ứng với giới hạn trên của phạm vi lưu lượng.

- Lưu lượng nhỏ nhất Q_min: là giá trị ứng với giới hạn dưới của phạm vi lưu lượng.

3. Các phép kiểm định

Phải lần lượt tiến hành các phép kiểm định ghi trong bảng 1.

Bảng 1

4. Phương tiện kiểm định

Các phương tiện kiểm định ĐHXD bằng phương pháp dung tích được quy định trong bảng 2a.

Bảng 2a

Các phương tiện kiểm định ĐHXD bằng phương pháp khối lượng được quy định trong bảng 2b.

Bảng 2b

5. Điều kiện kiểm định

- Chất lỏng kiểm định phải có độ nhớt tương đương với độ nhớt chất lỏng làm việc của ĐHXD và phải đảm bảo sạch.

- Nhiệt độ và áp suất của chất lỏng kiểm định phải phù hợp với phạm vi nhiệt độ và áp suất làm việc của ĐHXD.

- Đảm bảo đầy đủ các yêu cầu an toàn phòng chống cháy nổ.

6. Chuẩn bị kiểm định

- Lắp đặt ĐHXD vào hệ thống kiểm định theo đúng hướng dẫn lắp đặt của nhà sản xuất, đảm bảo ĐHXD được lắp đồng trục với đường ống hoặc ống nối của hệ thống. Đường ống và ống nối tại nơi lắp đặt phải có cùng đường kính danh định với ĐHXD.

7.1. Kiểm tra bên ngoài

7.1.1. Kiểm tra tính nguyên vẹn

7.1.2. Kiểm tra nhãn mác hoặc hồ sơ kỹ thuật

ĐHXD phải có nhãn mác hoặc hồ sơ kỹ thuật ghi các nội dung sau:

+ Hãng sản xuất;

+ Tên ĐHXD;

+ Kiểu chế tạo;

+ Số chế tạo;

+ Nơi và năm chế tạo;

+ Phạm vi lưu lượng;

+ Cấp chính xác;

+ Chất lỏng làm việc;

+ Phạm vi nhiệt độ và áp suất làm việc;

+ Hệ số xung (nếu có);

7.2. Kiểm tra kỹ thuật

7.2.1. Kiểm tra cơ cấu chỉ thị

Bằng mắt thường kiểm tra cơ cấu chỉ thị của ĐHXD nhằm đảm bảo các yêu cầu sau đây:

- Các số chỉ thị phải rõ ràng và dễ quan sát. Việc chỉ thị phải liên tục trong suốt thời gian của phép đo.

- Đơn vị của chỉ thị thể tích là lít (L) hoặc mét khối (m³). Đơn vị của chỉ thị khối lượng là kilôgam (kg) hoặc tấn (t). Ký hiệu hay tên của đơn vị phải được xuất hiện rõ ràng ngay cạnh chỉ số. Đối với các ĐHXD có cơ cấu phát xung, có thể sử dụng số xung để thay thế cho số chỉ khi kiểm định.

7.2.2. Kiểm tra khả năng hoạt động

7.3. Kiểm tra đo lường

7.3.1.1. Lưu lượng kiểm định

Sai số tương đối của ĐHXD được xác định ít nhất tại 3 lưu lượng của ĐHXD gồm: lưu lượng lớn nhất, lưu lượng nhỏ nhất và lưu lượng làm việc thực tế. Tại mỗi lưu lượng thực hiện ít nhất 3 phép đo.

7.3.1.2. Thể tích hoặc khối lượng kiểm định

Thể tích (hoặc khối lượng) chất lỏng tại mỗi phép đo không nhỏ hơn giá trị sau đây:

                                         (1)

7.3.2. Xác định sai số

7.3.2.1. Xác định sai số ĐHXD chỉ thị thể tích

- Thiết bị kiểm định: mục 1.1, mục 2.1, mục 2.2, mục 2.3, mục 2.4, mục 3.1 bảng 2a.

- Trình tự tiến hành:

Bước 1. Vận hành hệ thống cho chất lỏng chảy qua ĐHXD và chuẩn, dùng van điều chỉnh xác lập lưu lượng cần kiểm định, sau đó đóng van chặn phía sau ĐHXD và chuẩn.

Bước 2. Xóa số chỉ thị của ĐHXD và của chuẩn.

Bước 3. Mở van chặn cho chất lỏng chảy qua ĐHXD và chuẩn ở lưu lượng đã chọn cho tới khi lượng chất lỏng qua ĐHXD không nhỏ hơn thể tích kiểm định được quy định ở 7.3.1.2. Đóng van chặn, đọc số chỉ của ĐHXD và của chuẩn.

Bước 4. Đọc giá trị nhiệt độ, áp suất chất lỏng tại ĐHXD và tại chuẩn không ít hơn 2 lần trong khi cho chất lỏng chảy qua ĐHXD và chuẩn. Nhiệt độ T_đh, áp suất P_đh tại ĐHXD và nhiệt độ T_ch, áp suất P_ch tại chuẩn là giá trị trung bình cộng của các lần đọc trong khi tiến hành một phép đo.

Ghi chú:

Đối với hệ thống chuẩn kiểu ống chuẩn dung tích nhỏ hay ống chuẩn dung tích thông thường, các bước từ 2 đến 4 được thực hiện tự động.

Bước 5. Tính thể tích chất lỏng cháy qua ĐHXD qui về điều kiện tiêu chuẩn  theo công thức:

                                             (2)

Trong đó:

V_đh: số chỉ của ĐHXD, L;

C_tl: hệ số hiệu chính thể tích chất lỏng tại ĐHXD theo nhiệt độ, tra bảng 54 (ASTM-IP);

C_pl: hệ số hiệu chính thể tích chất lỏng tại ĐHXD theo áp suất. Tính toán theo hướng dẫn trong tài liệu MPMS, chương 11.2.2M

Bước 6. Xác định thể tích chất lỏng chảy qua chuẩn qui về điều kiện tiêu chuẩn tùy theo nguyên lý vận hành của chuẩn  có thể đọc trực tiếp trên chuẩn hoặc tính toán theo công thức:

                                             (3)

Trong đó:

V_ch: số chỉ của chuẩn, L;

C_tl: hệ số hiệu chính thể tích chất lỏng tại chuẩn theo nhiệt độ tra bảng 54 (ASTM-IP);

C_pl: hệ số hiệu chính thể tích chất lỏng tại chuẩn theo áp suất. Tính toán theo hướng dẫn trong tài iiệu MPMS, Chương 11.2.2M.

Ghi chú:

- Khối lượng riêng của chất lỏng (dùng trong việc xác định các hệ số hiệu chính C_tl và C_pl) có thể lấy từ số liệu của phòng thí nghiệm hoặc xác định trực tiếp bằng tỷ trọng kế xăng dầu.

- Bảng 54 (ASTM-IP) cho LPG có thể tham khảo trong ĐLVN 156:2005

Bước 7. Xác định sai số của ĐHXD chỉ thị thể tích tại mỗi phép đo theo công thức sau:

                                             (4)

Bước 8. Ghi kết quả đo và tính toán vào biên bản (bảng 3a phụ lục 1)

Yêu cầu:

7.3.2.2. Xác định sai số ĐHXD chỉ thị khối lượng

- Thiết bị kiểm định: mục 1.1, mục 2.1, mục 3.1 bảng 2b.

- Trình tự tiến hành:

Bước 1. Vận hành hệ thống chất lỏng chảy qua ĐHXD và chuẩn, dùng van điều chỉnh xác lập lưu lượng cần kiểm định, sau đó đóng van chặn phía sau ĐHXD và chuẩn.

Bước 2. Xóa số chỉ thị của ĐHXD và của chuẩn.

Bước 3. Mở van chặn cho chất lỏng chảy qua ĐHXD và chuẩn ở lưu lượng đã chọn cho tới khi lượng chất lỏng qua ĐHXD không nhỏ hơn khối lượng kiểm định được quy định ở 7.3.1.2. Đóng van chặn, đọc số chỉ của ĐHXD và của chuẩn.

Ghi chú:

Đối với hệ thống chuẩn kiểu ống chuẩn dung tích nhỏ hay ống chuẩn dung tích thông thường, các bước từ 2 đến 3 được thực hiện tự động

Bước 4. Xác định sai số của ĐHXD chỉ thị khối lượng tại mỗi phép đo theo công thức:

                                            (5)

Trong đó:

M_đh: số chỉ của ĐHXD, kg;

M_ch: số chỉ của chuẩn, kg;

Chú ý: giá trị M_ch có thể đọc trực tiếp trên chuẩn hoặc thông qua các bước tính toán trung gian cần thiết tùy theo nguyên lý vận hành của chuẩn.

Bước 5. Ghi kết quả đo và tính toán vào biên bản (bảng 3b phụ lục 1).

Yêu cầu:

Tại mỗi lưu lượng thực hiện không ít hơn 3 lần xác định sai số. Nếu gặp kết quả có hiệu sai số tại 2 phép kiểm định bất kỳ trong cùng một lưu lượng kiểm định vượt quá 2/5 mpe thì tiến hành thực hiện thêm 1 (hoặc 1 số) lần kiểm định sai số để có thể loại trừ kết quả của phép kiểm định mắc phải sai số thô.

Ghi chú:

7.3.2.3. Yêu cầu về sai số của ĐHXD

- Sai số của ĐHXD tại mỗi phép kiểm định không được vượt quá mpe.

Bảng 3b. Xác định sai số ĐHXD chỉ thị khối lượng

Khối lượng riêng của chất lỏng kiểm định tại 15 °C: ............... kg/m³

4. Kết luận:

_{Phụ lục 2}

_{YÊU CẦU KỸ THUẬT ĐỐI VỚI HỆ THỐNG KIỂM ĐỊNH ĐHXD}

_{- Thiết bị nguồn và đường ống phải đảm bảo đạt được các giá trị lưu lượng phù hợp với lưu lượng cần kiểm định và chứa đủ lượng chất lỏng cần thiết để sử dụng trong cả quá trình kiểm định.}

_{- Hệ thống phải đảm bảo ổn định lưu lượng của dòng chảy, không có các yếu tố tạo thành xung và xoáy trong dòng chảy.}

_{- Hệ thống phải có thiết bị lọc để ngăn các vật lạ có kích thước lớn lọt vào ĐHXD và chuẩn.}

_{- Hệ thống phải có thiết bị tách khí và phải đảm bảo tách hết bọt khí trong dòng chảy ở lưu lượng lớn nhất của hệ thống.}

_{- Hệ thống phải đảm bảo kín ở áp suất làm việc lớn nhất và có cơ cấu kiểm định sự rò rỉ của chất lỏng.}

_{- Trong mỗi phép đo, hệ thống phải đảm bảo:}

_{+ Lưu lượng không được thay đổi quá 5% giá trị lưu lượng kiểm định.}

_{+ Áp suất không được thay đổi quá 0,25 bar.}

_{+ Nhiệt độ không được thay đổi quá 0,2 °C.}

Phụ lục 3

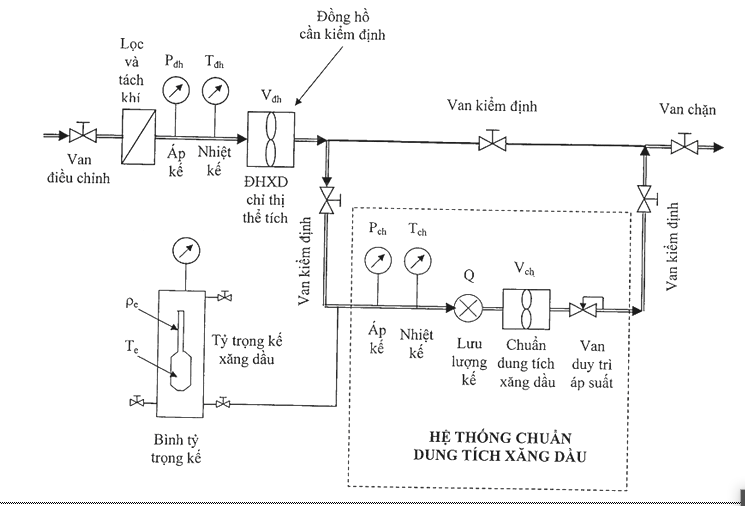

SƠ ĐỒ MINH HỌA MỘT HỆ THỐNG KIỂM ĐỊNH ĐHXD CHỈ THỊ THỂ TÍCH

Phụ lục 4

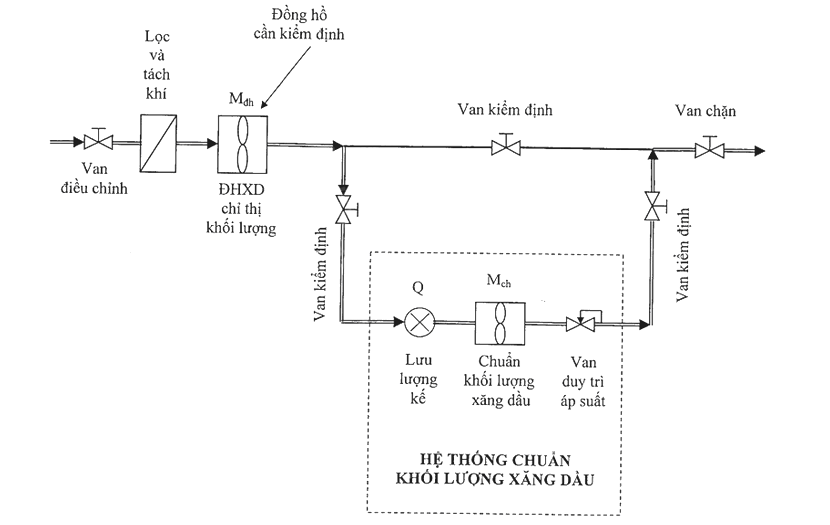

SƠ ĐỒ MINH HỌA MỘT HỆ THỐNG KIỂM ĐỊNH ĐHXD CHỈ THỊ KHỐI LƯỢNG
