QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ TƯƠNG THÍCH ĐIỆN TỪ CỦA MẠNG CÁP PHÂN PHỐI TÍN HIỆU TRUYỀN HÌNH, ÂM THANH VÀ CÁC DỊCH VỤ TƯƠNG TÁC
National technical regulation on electromagnetic compatibility (EMC) of cable network for distribution of television, sound and interactive services
1. QUY ĐỊNH CHUNG
1.1. Phạm vi điều chỉnh
Quy chuẩn kỹ thuật quốc gia này quy định các yêu cầu về bức xạ nhiễu điện từ của các mạng cáp dùng để truyền tín hiệu hình ảnh, âm thanh và các dịch vụ tương tác trong băng tần từ 0,15 MHz đến 3,5 GHz ở Việt Nam.

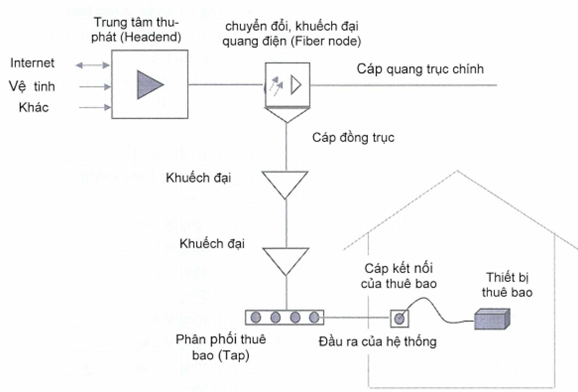

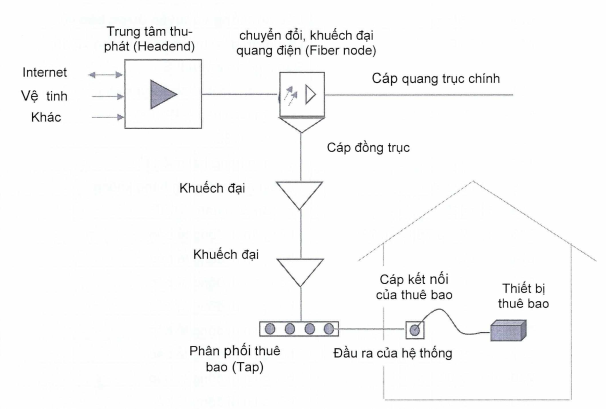

Mạng cáp bắt đầu từ phía trung tâm thu-phát (headend) tới đầu ra của hệ thống (system outlet) (minh họa tại Phụ lục D) phải tuân thủ Quy chuẩn này nếu không có các quy định cụ thể khác.
Việc áp dụng Quy chuẩn này để đảm bảo mạng cáp có thể hoạt động đồng thời với các nghiệp vụ vô tuyến điện như: an toàn, quảng bá, di động hàng không, vô tuyến dẫn đường hàng không và di động mặt đất (bao gồm cả mạng di động tế bào) và các nghiệp vụ khác quy định tại Quy hoạch phổ tần số vô tuyến điện quốc gia mà không xảy ra can nhiễu. Dải tần của một số nghiệp vụ như trong Phụ lục C.
1.2. Đối tượng áp dụng
Quy chuẩn kỹ thuật này áp dụng đối với các tổ chức, doanh nghiệp cung cấp dịch vụ truyền hình cáp trên lãnh thổ Việt Nam.
1.3. Tài liệu viện dẫn
IEC 60728-12:2017 Cable networks for television signals, sound signal and interactive services - Part 12: Electromagnetic compatibility of systems.
1.4. Giải thích từ ngữ
1.4.1. Bức xạ điện từ (electromagnetic radiation)
- Hiện tượng mà năng lượng ở dạng sóng điện từ phát ra từ một nguồn vào không gian;
- Năng lượng truyền qua không gian dưới dạng sóng điện từ.
CHÚ THÍCH: Mở rộng, khái niệm "bức xạ điện từ" đôi khi cũng bao hàm cả hiện tượng nhiễu dẫn (induction).
1.4.2. Các dịch vụ tương tác (interactive services)
Các dịch vụ có trao đổi thông tin 2 chiều giữa trung tâm thu-phát và thuê bao (ví dụ như dịch vụ internet).
1.4.3. Miễn nhiễm với nhiễu (immunity to a disturbance)
Khả năng của một phần tử, thiết bị hoặc hệ thống thể hiện sự hoạt động mà không có suy giảm khi có nhiễu điện từ (sau đây gọi tắt là miễn nhiễm).
1.4.4. Hiện tượng nhiễu điện từ (disturbance)
Hiện tượng điện từ bất kỳ có thể làm suy giảm hoạt động của một phần tử, thiết bị hoặc hệ thống.
1.4.5. Nhiễu điện từ (electromagnetic interference - EMI)
Sự suy giảm chất lượng hoạt động của một thiết bị, kênh truyền dẫn hay hệ thống do nhiễu điện từ.
1.4.6. Dải tần hoạt động (operating frequency range)
Dải thông của tín hiệu mong muốn mà thiết bị được thiết kế để sử dụng.
1.4.7. Tỷ số sóng mang trên nhiễu (carrier-to-interference ratio)
Tỉ số giữa sóng mang và tổng công suất nhiễu bao gồm nhiễu nội tại hệ thống và nhiễu từ các hệ thống khác.
1.4.8. Trung tâm thu-phát (headend)
Hệ thống thiết bị nối giữa các ăng ten thu hoặc nguồn tín hiệu khác và phần còn lại của mạng cáp, theo đó tín hiệu sẽ được phân phối đi.
CHÚ THÍCH: Trung tâm thu-phát cuối cáp có thể bao gồm các bộ khuếch đại ăng ten, các bộ đổi tần, bộ kết hợp, bộ tách và các bộ tạo tín hiệu.
1.4.9. Đầu ra của hệ thống (system outlet)
Thiết bị để nối cáp của thuê bao vào mạng cáp.
1.4.10. Mức nhiễu (disturbance level)
Mức của tín hiệu điện từ trường gây nhiễu tại một vị trí xác định gây ra do các nguồn nhiễu cộng lại.
1.4.11. Sự suy giảm về chất lượng (degradation of performance)
Sự xuất hiện không mong muốn trong chất lượng hoạt động của một phần tử, thiết bị hoặc hệ thống so với chất lượng hoạt động dự kiến.
CHÚ THÍCH: Khái niệm “suy giảm” có thể áp dụng đối với hư hỏng tạm thời hay vĩnh viễn.
1.4.12. Cáp kết nối của thuê bao (subscriber’s feeder)
cáp kết nối thuê bao với đầu ra của hệ thống, hoặc nếu không có, thì nối trực tiếp với thiết bị thuê bao.
CHÚ THÍCH: Cáp nối thuê bao có thể bao gồm các bộ lọc và biến áp balun.
1.4.13. Đầu nối máy thu (receiver lead)
Đầu nối đầu ra mạng của thiết bị thuê bao.
1.4.14. Tín hiệu số, băng rộng (digital, broadband signal)
Trong Quy chuẩn này, tín hiệu số, băng rộng là tín hiệu truyền hình số hoặc internet.
1.4.15. Tín hiệu băng hẹp (narrowband signal)
Các thành phần bức xạ còn lại như truyền hình tương tự...
1.5. Chữ viết tắt
AM
|
Amplitude Modulation
|
Điều biên
|
BPF
|
Band Pass Filter
|
Bộ lọc thông dải
|
CATV
|
Community Antenna Television
|
Truyền hình cáp
|
DSC
|
Distress, Safety and Calling
|
Điện thoại chọn tần
|
EMC
|
Electromagnetic Compatibility
|
Tương thích điện từ
|
EMI
|
Electromagnetic Interference
|
Nhiễu điện từ
|
EPIRB
|
Emergency Position Indicating Radiobeacons
|
Phao vô tuyến chỉ thị vị trí khẩn cấp
|
FM
|
Frequency Modulation
|
Điều tần
|
HFC
|
Hybrid fiber-coax network
|
Mạng cáp đồng trục lai
|
ILS
|
Instrument Landing System
|
Hệ thống hỗ trợ hạ cánh
|
ITU-R
|
International Telecommunication
Union - Radiocommunication
|
Liên minh Viễn thông quốc tế -
Bộ phận vô tuyến
|
LNA
|
Low Noise Amplifier
|
Khuếch đại tạp âm thấp
|
MATV
|
Master Antenna Television Network
|
Mạng truyền hình sử dụng ăng ten chủ
|
RF
|
Radio Frequency
|
Tần số vô tuyến
|
RMS
|
Root Mean Square
|
Căn bậc 2 của trung bình các bình phương
|
SMATV
|
Satellite Master Antenna Television Network
|
Mạng truyền hình sử dụng ăng ten chủ vệ tinh
|
TV
|
Television
|
Máy thu hình
|
VSB
|
Vestigial Side Band
|
Điều biên sót
|
2. QUY ĐỊNH KỸ THUẬT
2.1. Yêu cầu kỹ thuật
2.1.1. Bức xạ tín hiệu số, băng rộng
Các mức bức xạ tín hiệu số, băng rộng tối đa cho phép được quy định trong Bảng 1 áp dụng theo phương pháp đo tại 2.2 như sau:
Bảng 1 - Giới hạn bức xạ tín hiệu số, băng rộng
Băng tần
MHz
|
Giới hạn cường độ trường bức xạ @3m, độ rộng kênh đo 8 MHz
dBµV/m
|
Chế độ tách sóng
|
30 tới 950
|
37
|
RMS
|
950 tới 2 500
|
43
|
RMS
|
2 500 tới 3 500
|
45
|
RMS
|
2.1.2. Bức xạ băng hẹp
Nếu bức xạ từ mạng cáp có bao gồm bức xạ băng hẹp, thì mức bức xạ tín hiệu băng hẹp tối đa cho phép được quy định trong Bảng 2, áp dụng theo phương pháp đo tại 2.2 sau đây:
Bảng 2 - Giới hạn bức xạ tín hiệu băng hẹp
Băng tần
MHz
|
Giới hạn cường độ trường bức xạ @3m
dBµV/m
|
Băng thông đo
|
Chế độ tách sóng
|
30 tới 950
|
27
|
100 kHz
|
RMS
|
950 tới 2 500
|
43
|
1 MHz
|
RMS
|
2 500 tới 3 500
|
45
|
1 MHz
|
RMS
|
2.2. Phương pháp đo
Các phương pháp đo này mô tả thủ tục đo kiểm tra mức bức xạ do mạng cáp tạo ra.
Các phép đo bao gồm các tham số đo thiết yếu và điều kiện đo để đánh giá các trường hợp không tương thích điện từ giữa mạng cáp và các mạng thông tin vô tuyến điện hoặc các thiết bị điện, điện tử khác. Trong quá trình thử nghiệm, mạng cáp phải hoạt động trong các điều kiện hoạt động bình thường theo dự tính của mạng này.
2.2.1. Quy định chung
Khi đo kiểm tra mạng cáp, thiết bị đầu cuối có thể được kết nối. Việc đo kiểm tra mạng cáp so với các giới hạn liên quan có thể yêu cầu thiết bị đầu cuối phải ngắt kết nối. Khi vượt quá giới hạn, các phần riêng lẻ của mạng (ví dụ: thiết bị đầu cuối, khối thu vệ tinh ngoài trời, lắp đặt phân phối...) có thể được kiểm tra kế tiếp để xác định phần nào của mạng không hoạt động trong giới hạn.
Tần số đo kiểm phải được lựa chọn đảm bảo không bị ảnh hưởng từ các phát xạ vô tuyến điện có cường độ lớn trong khu vực đo khảo sát như truyền hình số mặt đất, thông tin di động... nhằm tránh các bất thường về kết quả đo.
Số lượng tần số đo kiểm phải được chọn sao cho có thể đánh giá đầy đủ các thành phần tín hiệu bức xạ trên toàn bộ dải tần hoạt động thực tế của mạng cáp.
Số điểm đo trong một khu vực địa lý của mạng cáp cần được lựa chọn sao cho bao gồm được các điểm có nguy cơ bức xạ cao (các điểm có thiết bị tích cực của mạng cáp như bộ chuyển đổi quang-điện, bộ khuếch đại...) để đánh giá đầy đủ các trường hợp có thể không tương thích điện từ của mạng cáp.
Mức bức xạ tối đa cho phép được quy định tại 2.1.
2.2.2. Phương pháp đo cường độ trường

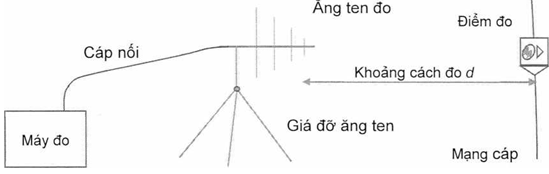

Hình 1 - Minh họa sơ đồ đo cường độ trường
2.2.2.1. Yêu cầu về thiết bị đo
- Để đo bức xạ từ một mạng cáp, hệ thống đo bao gồm một máy thu kết với một ăng ten có hướng để đo cường độ trường;
- Sử dụng máy thu thích hợp được hiệu chuẩn có khả năng đo công suất kênh và các chế độ tách sóng thích hợp;
- Ăng ten đã được hiệu chuẩn (ăng ten đã xác định các thông số như tăng ích, hệ số ăng ten, trở kháng);
- Cáp ăng ten có đặc tính suy hao/tần số đã được xác định;
- Trong trường hợp cần thiết, có thể sử dụng bộ khuếch đại tạp âm thấp (LNA) và bộ lọc thông dải (BPF) đã được hiệu chuẩn, bao được dải tần số theo yêu cầu;
- Quy chuẩn này xác định các mức bức xạ theo cường độ trường ở khoảng cách 3 m từ đối tượng bức xạ. Trong trường hợp đặc biệt (thực địa không thể đo được ở khoảng cách chuẩn 3m) có thể đo ở khoảng cách đo khác như quy định tại Phụ lục A.
2.2.2.2. Thủ tục đo cường độ trường
Cần đảm bảo rằng mạng cáp đang hoạt động với mức tín hiệu bình thường.
Trường hợp có thể xác định được mức bức xạ của các kênh trong đoạn băng tần cần khảo sát là tương đương nhau. Có thể đo bức xạ của một số kênh trong đoạn băng tần khảo sát để đánh giá đại diện.
Thiết lập máy đo ở chế độ tách sóng (detector) RMS, chế độ hiển thị (trace) AVERAGE. Đối với bức xạ tín hiệu số, băng rộng thiết lập chế độ đo công suất kênh nhằm tính tổng công suất bức xạ trong 8 MHz. Trường hợp mạng cáp bao gồm tín hiệu số, băng rộng có khoảng cách kênh khác 8 MHz, đo tổng công suất bức xạ trong 8 MHz với tần số đo là tần số trung tâm của kênh khảo sát và đánh giá theo giới hạn tại Bảng 1.
Đối với bức xạ tín hiệu băng hẹp, thiết lập băng thông phân giải (RBW) và đánh giá theo giới hạn tại Bảng 2.
Khoảng cách đo d được xác định như sau: Bằng khoảng cách từ điểm cần khảo sát của mạng cáp tới điểm tham chiếu của ăng ten đo.
Đối với một điểm đo cụ thể, hướng, độ cao và phân cực của ăng ten đo phải thay đổi để đo được giá trị cường độ trường lớn nhất.
CHÚ THÍCH 1: Sự thay đổi của các thông số ăng ten, đặc biệt là chiều cao ăng ten, phụ thuộc vào tần số đo. Khi kích thước của ăng ten đo đã hiệu chuẩn không phù hợp với thực tế, việc sử dụng ăng ten vòng đã hiệu chuẩn rất hữu ích.
Nếu máy đo cung cấp kết quả ở dạng mức điện áp đầu vào máy đo, mức cường độ trường có thể được tính toán chuyển đổi sử dụng công thức:
Edist = Ul + ac + ka (1)
Trong đó:
Edist là cường độ trường của bức xạ, đơn vị dBµV/m;
Ul: là mức điện áp đầu vào của máy thu đo dBµV (trở kháng 50Ω);
ac là suy hao cáp tính bằng dB;
ka là hệ số ăng ten xác định bởi tài liệu kỹ thuật của nhà sản xuất, hoặc quá trình hiệu chuẩn ăng ten, đơn vị là dB/m. Với ăng ten có trở kháng 50Q, hệ số ăng ten ka có thể xác định qua tăng ích ăng ten theo công thức:
ka = -29,77 - g + 20log(f) (2)
Trong đó:
g là tăng ích của ăng ten đo, đơn vị dBi;
f là tần số đo, đơn vị MHz;
2.2.3. Phương pháp đo sóng mang phụ
Phương pháp đo sóng mang phụ được sử dụng khi không đo trực tiếp được bức xạ tín hiệu số, băng rộng (ví dụ như trường hợp cường độ trường của bức xạ nhỏ hơn độ nhạy máy thu). Điều này là do sự giảm độ nhạy ở đầu vào máy thu đo do việc giảm tỉ số tín hiệu trên tạp âm đối với trường hợp mở rộng băng thông cần đo đối với tín hiệu băng rộng.
2.2.3.1. Mức bức xạ và sự điều chỉnh
Để đánh giá mức bức xạ rò rỉ của tín hiệu số, băng rộng sử dụng phương pháp sóng mang phụ, có thể sử dụng một tín hiệu sóng mang không điều chế dạng sin phát chèn vào giữa các tín hiệu số, băng rộng. Sóng mang phụ này được thiết lập sao cho mức tín hiệu được đo với băng thông đo 200 Hz, phù hợp với giá trị đo được của tín hiệu số, băng rộng đã đo trước đó.
Nếu cần thiết, sóng mang phụ có thể được cấp với mức tăng lên so với mức mong muốn của tín hiệu số, băng rộng. Điều quan trọng là phải tính đến các hạn chế của hệ thống một cách thích hợp. Việc xác định cường độ trường rò rỉ của tín hiệu số, băng rộng được xác định theo 2.2.3.2.
Trong mọi trường hợp, việc sử dụng sóng mang phụ sẽ cần được phối hợp với nhà mạng.
2.2.3.2. Xác định cường độ trường bức xạ
Khi mức của sóng mang phụ và tín hiệu số, băng rộng đã được thiết lập theo 2.2.3.1, kết quả của phép đo sóng mang phụ tại các điểm đo liên quan cung cấp cường độ điện trường chi phối trực tiếp hoặc gián tiếp tới điện áp tại đầu vào của máy thu đo.
Nếu sóng mang phụ được cấp vào mạng cáp với mức cao hơn so với tín hiệu số, băng rộng mong muốn, giá trị của tín hiệu số, băng rộng rò rỉ sẽ bằng giá trị cường độ trường đo được của sóng mang phụ trừ đi sai khác giữa mức sóng mang phụ và tín hiệu số, băng rộng nói trên.
Eleak = Esub_meas - (Psub - PsigUT) (3)
Trong đó:
Eleak là cường độ trường của tín hiệu rò rỉ cần đo (dBµV/m);
Esub_meas là cường độ trường rò rỉ của sóng mang phụ (dBµV/m);
Psub là công suất sóng mang phụ đưa vào trong mạng cáp (dBm);
PsigUT là công suất của tín hiệu số, băng rộng cần đo (dBm).
3. QUY ĐỊNH VỀ QUẢN LÝ
Các bức xạ nhiễu điện từ của các mạng cáp truyền tín hiệu hình ảnh, âm thanh và các dịch vụ tương tác thuộc phạm vi điều chỉnh tại 1.1 phải tuân thủ các yêu cầu quy định tại Quy chuẩn này
4. TRÁCH NHIỆM CỦA TỔ CHỨC, CÁ NHÂN
4.1. Các tổ chức, doanh nghiệp cung cấp dịch vụ truyền hình cáp có trách nhiệm đảm bảo mạng cáp phân phối tín hiệu truyền hình phù hợp với Quy chuẩn trong quá trình thiết kế, lắp đặt, vận hành, bảo dưỡng; và phối hợp với các bên liên quan trong quá trình giải quyết can nhiễu từ mạng cáp truyền hình ảnh hưởng tới hoạt động của mạng, dịch vụ khác.
4.2. Các tổ chức, doanh nghiệp cung cấp dịch vụ truyền hình cáp có trách nhiệm đảm bảo khả năng miễn nhiễm của mạng cáp của chính tổ chức, doanh nghiệp (xem Phụ lục B).
4.3. Các tổ chức, doanh nghiệp cung cấp dịch vụ truyền hình cáp có trách nhiệm thực hiện công bố hợp quy theo các quy định, hướng dẫn của Bộ Thông tin và Truyền thông và chịu sự kiểm tra thường xuyên, đột xuất của cơ quan quản lý nhà nước theo các quy định hiện hành.
4.4. Cục Viễn thông có trách nhiệm tiếp nhận đăng ký công bố hợp quy, thực hiện việc quản lý hướng dẫn, kiểm tra việc công bố hợp quy. Trình tự thủ tục công bố hợp quy theo quy định tại Thông tư số 28/2012/TT-BKHCN ngày 12 tháng 12 năm 2012 của Bộ trưởng Bộ Khoa học và Công nghệ quy định về công bố hợp chuẩn, công bố hợp quy và phương thức đánh giá sự phù hợp với tiêu chuẩn, quy chuẩn kỹ thuật.
5. TỔ CHỨC THỰC HIỆN
5.1. Cục Viễn thông, Cục Tần số vô tuyến điện và các Sở Thông tin và Truyền thông có trách nhiệm hướng dẫn và tổ chức triển khai quản lý các tổ chức, doanh nghiệp thực hiện theo Quy chuẩn này.
5.2. Quy chuẩn này được áp dụng thay thế cho Quy chuẩn kỹ thuật quốc gia QCVN 71:2013/BTTTT “Quy chuẩn kỹ thuật quốc gia về tương thích điện từ (EMC) của mạng cáp phân phối tín hiệu truyền hình”.
5.3. Trong trường hợp các quy định nêu tại Quy chuẩn này có sự thay đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định tại văn bản mới.
5.4. Trong quá trình triển khai thực hiện Quy chuẩn, nếu có vấn đề phát sinh, vướng mắc, các tổ chức và cá nhân phản ánh bằng văn bản về Bộ Thông tin và Truyền thông (Vụ Khoa học và Công nghệ) để được hướng dẫn, giải quyết./.
