Quyết định 964/QĐ-UBND Sơn La 2024 Phương án ứng phó với tình huống khẩn cấp đập, hồ chứa thủy điện Nậm Giôn
Ngày cập nhật: Thứ Hai, 27/05/2024 15:57 (GMT+7)
| Cơ quan ban hành: | Ủy ban nhân dân tỉnh Sơn La |
Số công báo:
Số công báo là mã số ấn phẩm được đăng chính thức trên ấn phẩm thông tin của Nhà nước. Mã số này do Chính phủ thống nhất quản lý.
|
Đang cập nhật |
| Số hiệu: | 964/QĐ-UBND | Ngày đăng công báo: | Đang cập nhật |
| Loại văn bản: | Quyết định | Người ký: | Nguyễn Thành Công |
| Trích yếu: | Phê duyệt Phương án ứng phó với tình huống khẩn cấp đập, hồ chứa thủy điện Nậm Giôn thuộc huyện Mường La và huyện Quỳnh Nhai, tỉnh Sơn La | ||
|
Ngày ban hành:
Ngày ban hành là ngày, tháng, năm văn bản được thông qua hoặc ký ban hành.
|
27/05/2024 |
Ngày hết hiệu lực:
Ngày hết hiệu lực là ngày, tháng, năm văn bản chính thức không còn hiệu lực (áp dụng).
|
Đang cập nhật |
|
Ngày áp dụng:
Ngày áp dụng là ngày, tháng, năm văn bản chính thức có hiệu lực (áp dụng).
|
Đã biết
|
Tình trạng hiệu lực:
Cho biết trạng thái hiệu lực của văn bản đang tra cứu: Chưa áp dụng, Còn hiệu lực, Hết hiệu lực, Hết hiệu lực 1 phần; Đã sửa đổi, Đính chính hay Không còn phù hợp,...
|
Đã biết
|
| Lĩnh vực: | Điện lực | ||
TÓM TẮT QUYẾT ĐỊNH 964/QĐ-UBND
Nội dung tóm tắt đang được cập nhật, Quý khách vui lòng quay lại sau!
Quyết định 964/QĐ-UBND PDF (Bản có dấu đỏ) Tình trạng hiệu lực: Đã biết
Hiệu lực: Đã biết
Tình trạng hiệu lực: Đã biết
UỶ BAN NHÂN DÂN
TỈNH SƠN LA
Số: /QĐ-UBND
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
Sơn La, ngày
tháng
năm
QUYẾT ĐỊNH
Phê duyệt Phương án ứng phó với tình huống khẩn cấp đập, hồ chứa thủy
điện Nậm Giôn thuộc huyện Mường La và huyện Quỳnh Nhai, tỉnh Sơn La
ỦY BAN NHÂN DÂN TỈNH SƠN LA
Căn cứ Luật Tổ chức chính quyền địa phương ngày 19 tháng 6 năm 2015;
Căn cứ Luật sửa đổi, bổ sung một số điều của Luật Tổ chức chính phủ và Luật Tổ
chức chính quyền địa phương ngày 22 tháng 11 năm 2019;
Căn cứ Luật Phòng, chống thiên tai ngày 19 tháng 6 năm 2013;
Căn cứ Luật thủy lợi ngày 19 tháng 6 năm 2017;
Căn cứ Nghị định số 114/2018/NĐ-CP ngày 04 tháng 9 năm 2018 của
Chính phủ về quản lý an toàn đập, hồ chứa nước;
Căn cứ Thông tư số 09/2019/TT- BCT ngày 08 tháng 7 năm 2019 của Bộ
Công Thương quy định về quản lý an toàn đập, hồ chứa thủy điện;
Theo đề nghị của Sở Công Thương tại Tờ trình số 92/TTr-SCT ngày
13/5/2024 và Báo cáo thẩm định số 218/BC-SCT ngày 13/5/2024.
QUYẾT ĐỊNH:
Điều 1. Phê duyệt kèm theo Quyết định này Phương án ứng phó với tình
huống khẩn cấp đập, hồ chứa thủy điện Nậm Giôn thuộc huyện Mường La và
huyện Quỳnh Nhai, tỉnh Sơn La.
Điều 2. Tổ chức thực hiện
1. Sở Công Thương
a) Chịu trách nhiệm toàn diện về số liệu, quy trình thẩm định, trình phê duyệt
Phương án ứng phó với tình huống khẩn cấp đập, hồ chứa tại Quyết định này; chịu
trách nhiệm toàn diện về các kết luận của các cơ quan có thẩm quyền khi thực hiện
thanh tra, kiểm tra, kiểm toán và các cơ quan pháp luật của Nhà nước; đồng thời chủ
động chỉ đạo thanh tra, kiểm tra, nếu phát hiện có sai phạm thì kịp thời báo cáo
UBND tỉnh để xem xét quyết định.
2
b) Chủ trì, phối hợp với Sở Nông nghiệp và Phát triển nông thôn, Sở Tài
nguyên và Môi trường, Ban chỉ huy phòng, chống thiên tai và tìm kiếm cứu nạn
tỉnh Sơn La, UBND huyện Mường La, UBND huyện Quỳnh Nhai kiểm tra, đôn
đốc Công ty cổ phần đầu tư xây dựng và thương mại Hà Thao trong quá trình triển
khai thực hiện Phương án ứng phó với tình huống khẩn cấp đập, hồ chứa thủy
điện Nậm Giôn được phê duyệt tại Quyết định này.
2. Công ty cổ phần đầu tư xây dựng và thương mại Hà Thao - Chủ sở hữu
đập, hồ chứa thủy điện Nậm Giôn:
a) Chịu trách nhiệm trước pháp luật về việc tuân thủ Phương án ứng phó
với tình huống khẩn cấp đập, hồ chứa thủy điện Nậm Giôn được phê duyệt tại
Quyết định này.
b) Công bố nội dung Phương án ứng phó với tình huống khẩn cấp đập, hồ
chứa thủy điện Nậm Giôn đã được phê duyệt tới từng bản, từng hộ dân trong vùng
dự án. Hoàn thành trong vòng 15 ngày kể từ khi Phương án được phê duyệt.
3. Quyết định này có hiệu lực thi hành kể từ ngày ký ban hành và thay thế
Quyết định số 920/QĐ-UBND ngày 31/5/2023 của UBND tỉnh Sơn La phê duyệt
Phương án ứng phó với tình huống khẩn cấp hồ chứa thủy điện Nậm Giôn.
Điều 3. Chánh Văn phòng Ủy ban nhân dân tỉnh; Giám đốc các Sở: Công
Thương, Nông nghiệp và Phát triển nông thôn, Tài Nguyên và Môi trường; Chủ
tịch UBND huyện Mường La, Chủ tịch UBND huyện Quỳnh Nhai, Chủ tịch
UBND xã Nậm Giôn, Chủ tịch UBND xã Mường Giôn, Giám đốc Công ty cổ phần
đầu tư xây dựng và thương mại Hà Thao, Thủ trưởng các ngành, đơn vị và cá nhân
có liên quan chịu trách nhiệm thi hành Quyết định này./.
Nơi nhận:
- Chủ tịch UBND tỉnh (b/c);
- Các Phó Chủ tịch UBND tỉnh;
- Như điều 3;
- Cổng thông tin điện tử tỉnh;
- Trung tâm Phục vụ hành chính công;
- Chánh Văn phòng UBND tỉnh;
- Lưu: VT,
Biên KT
.
TM. ỦY BAN NHÂN DÂN
KT. CHỦ TỊCH
PHÓ CHỦ TỊCH
Nguyễn Thành Công
3
PHƯƠNG ÁN
Ứng phó với tình huống khẩn cấp đập, hồ chứa thủy điện Nậm Giôn
thuộc huyện Mường La và huyện Quỳnh Nhai, tỉnh Sơn La
I. KHÁI QUÁT VỀ CHỦ SỞ HỮU VÀ TỔ CHỨC KHAI THÁC ĐẬP,
HỒ CHỨA THỦY ĐIỆN
1. Về chủ sở hữu đập, hồ chứa
- Tên chủ đầu tư : Công ty cổ phần Đầu tư xây dựng và thương mại Hà
Thao.
- Địa chỉ: Số 234, Ngõ 8, Đường Chu Văn Thịnh, Tổ 11, Phường Chiềng
Lề, TP. Sơn La, Tỉnh Sơn La.
- Số điện thoại: 0212 3 856 160
- Gmail: namgion@lamsonvn.com
2. Về tổ chức khai thác đập, hồ chứa
- Tổ chức khai thác đập, hồ chứa : Công ty Cổ Phần Đầu tư xây dựng và
thương mại Hà Thao.
- Địa chỉ: Số 234, Ngõ 8, Đường Chu Văn Thịnh, Tổ 11, Phường Chiềng
Lề, TP. Sơn La, Tỉnh Sơn La.
- Số điện thoại: 0212 3 856 160
- Gmail: namgion@lamsonvn.com
II. KHÁI QUÁT VỀ ĐẬP, HỒ CHỨA
- Tên đập, hồ chứa: Đập, hồ chứa nhà máy thủy điện Nậm Giôn Xã Nậm
Giôn, huyện Mường La và Xã Mường Giôn, huyện Quỳnh Nhai, tỉnh Sơn La.
- Cấp công trình theo thiết kế được duyệt: Công trình Cấp III.
- Phân loại đập, hồ chứa của cơ quan có thẩm quyền theo quy định tại Nghị
định số 114/2018/NĐ-CP: Công trình thủy điện có đập Lớn theo quyết định số
518/QĐ-UBND ngày 04/03/2019 của UBND tỉnh Sơn La.
- Nhiệm vụ của công trình:
+ Nhiệm vụ chủ yếu của công trình là phát điện hòa vào lưới điện quốc gia
với công suất lắp máy N
lm
=20 MW. Sản lượng điện trung bình năm của nhà máy
là 88.06 triệu KWh.
+ Việc đưa nhà máy thủy điện Nậm Giôn vào hoạt động góp phần cải thiện
cơ sở hạ tầng tại địa phương, thúc đẩy phát triển kinh tế khu vực xây dựng công
trình với các trung tâm kinh tế xã hội của địa phương.
- Địa điểm xây dựng : Xã Nậm Giôn, huyện Mường La và Xã Mường Giôn,
huyện Quỳnh Nhai, tỉnh Sơn La.
- Thời điểm khởi công, thời điểm đưa đập, hồ chứa vào khai thác, sử dụng:
Đưa vào khai thác sử dụng 10/2014.
4
III. Khái quát về địa hình, khí tượng thủy văn (lượng mưa, mùa mưa,
lưu lượng lũ lớn nhất...), thảm thực vật lưu vực hồ chứa theo thiết kế; các
hình thái thiên tai có thể xảy ra trong lưu vực hồ chứa.
1. Khái quát về địa hình
Lưu vực Nậm Giôn tiếp giáp với lưu vực Nậm Mu về phía Bắc và phía
Đông, giáp với sống Đà ờ phía Tây và phía Nam. Dòng chính Nậm Giôn nằm xen
kẹp giữa sông Đà và suối Nậm Mu. Diện tích toàn bộ lưu vực Nậm Giôn khoảng
315 km2 với chiều dài suối chính là 56,2km.
Địa hình lưu vực khá phức tạp, có nhiều dãy núi cao. Địa hình là vùng núi
cao, dộ dốc rất lớn. Độ cao trung bình khu đo vẽ địa hình dọc theo suối Nậm Giôn
có cao độ gần 500m so với mặt nước biển. Độ cao binh quân lưu vực khoảng gần
600m. Độ dốc địa hình tăng dần theo hai sườn núi của suối, có trung bình 35°-
50°, đôi chỗ đến 60°. Địa hình dược phù lớp thực vật khá dầy, tăng độ dày dần
theo các tuyến tuynel và khe suối. Đặc trung hình thái của lưu vực công trình được
tóm tắt trong bảng 1-1.
Đặc trưng hình thái lưu vực tuyến công trình thủy điện Nậm Giôn
Vị trí F(km
2
) L(km) J
s
(
0
/
00
)
Đập chính 207 35.5 31.2
Nhà máy 1.81 2.2 19.2
Trong đó: F - Diện tích lưu vực, Ls - Chiều dài sông, Js - độ dốc sông.
2. Khí tượng thủy văn
Kết quả đánh giá khí hậu khu vực dự án và kết quả tính toán thủy văn thiết
kế được lấy trong báo cáo nghiên cứu khả thi, hồ sơ thiết kế kỹ thuật của dự án
Nậm Giôn đã được Cơ quan có thẩm quyền thẩm định và phê duyệt.
2.1 Đặc điểm khí hậu
2.1.1 Nhiệt độ không khí
Chế độ nhiệt trong khu vực biến đổi theo mùa và theo địa hình một cách rõ
rệt. Tương tự như các vùng miền núi khác ở phía Bắc, mùa hè ờ đây thường kéo
dài từ tháng IV tới tháng X, và mùa dồng từ tháng XI tới tháng III năm sau. Các
vùng cao ở thượng lưu có mùa đông khá lạnh, nhiệt độ có khi xuống dưới 0°C
nhưng lại có mùa hè mát mẻ, nhiệt độ trung bình năm dao động từ (18 -:-23)
0
C.
Nhiệt dộ thấp nhất là -0,8°C vào tháng I, nhiệt độ cao nhất là 38°C vào tháng V.
Các vùng thấp ở hạ lưu có chế độ nhiệt giống như ở các vùng khí hậu nhiệt đới
gió mùa. Sự biến đổi cùa chế độ nhiệt theo mùa và theo vùng địa hình được thể
hiện qua số liệu thống kè của các trạm khí tượng tiêu biểu Mù Cang Chải, Sơn La
xem bảng 2-1.
5
Bảng 2.1 Nhiệt độ không khí trung bình, cao nhất, thấp nhất tuyệt đối (
0
C )
Trạm
Đặc
trưng
(°C)
I II III IV V VI VII VIII IX X XI XII Năm
Mù
Cang
Chải
Ttb 14.3 15.0 17.0 18.8 18.6 18.5 21.2 20.4 20.1 19.4 16.3 13.2 18.7
Tmax
31.0 30.3 32.7 33.4 34.0 32.7 32.2 33.0 31.2 31.0 30.0 31.0 34.0
T
min
-2.0 2.0 5.1 7.4 11.2 13.3 14.3 15.5 11.0 7.9 2.8 -1.3 -2.0
Sơn
La
Ttb 14,6 16,5 20 22,8 24,7 25,1 25,0 24,6 23,7 21,7 18,2 15,0 21,0
Tmax 30,4 34,6 35,4 37,3 38,0 34,8 35,3 35,0 33,1 33,9 31,3 30,7 38,0
T
min
-0,8 3,9 5,3 8,4 13,7 15,2 17,2 15,4 13,4 7,0 3,6 -0,8 -0,8
2.1.2 Độ ẩm không khí
Độ ẩm trung.bình tháng trong năm của không khí thay đổi không lớn, từ 79-:-
85%. Độ ẩm trung bình ở các trạm khí tượng gần lưu vực Nậm Giôn cho ở bảng
2-5. Tuy nhiên ở các tháng mùa khô ta thấy có sự phân biệt rõ rệt giữa vùng tả
sông Đà (Phù Yên, Bắc Yên) có độ ẩm trên 80% và vung hữu ngạn sông Đà (Sơn
La, Cò Nòi) độ ẩm dưới 80%.
Bảng 2.2 Độ ẩm không khí tương đối ( % )
Trạm
I II III IV V VI VII VIII IX X XI XII
Năm
Sơn La 79 76 73 75 78 84 85 87 85 83 81 80 80
Bắc
Y
ê
n
85 82 80 79 80 82 84 87 85 82 81 79 82
Phù
Yên
81 80 79 80 79 80 81 85 85 83 82 81 81
Cò Nòi 80 76 73 74 78 84 85 87 84 82 80 80 80
Mù
Cang
Chải
82 80 78 80 82 86 87 88 84 82 82 82 83
2.2.3 Chế độ gió
Do ảnh hường của địa hình, hướng gió thịnh hành chung cho toàn khu vực
là hướng Tây và Tây Nam. Trong năm có hai mùa gió phân biệt: Gió mùa Đỏng
từ tháng XI đến tháng III năm sau với gió thịnh hành là gió mùa Đông Bắc mang
không khí lạnh và khô, gió mùa hè với hướng gió thịnh hành Tây Nam xuất hiện
từ tháng IV tới tháng X. Hướng và tần suất gió của trạm Sơn La đại diện cho khu
vực như sau:
Bảng 2.3 Hướng và tần suất gió trạm Sơn La
Hướng I II III IV V VI VII VIII IX X XI XII
Lặng
gió
50,4 41,5 44,7 51,4 56,4 62,5 60,8 66,7 66,2 66,1 58,7 57,3
N 2,7 2,2 2,7 4,9 6,3 6,6 7,8 5,5 3,7 1,8 2,0 2,3
NE 4.4 3,5 4,2 4,9 6,3 6,6 7,8 5,5 3,7 1,8 2,0 2,3
E 2,5 3,5 4,2 4,9 5,5 3,9 5,6 5,2 3,0 2,5 3,5 5,2
6
SE 29,9 35,5 30,2 18,5 10,7 6,8 5,3 5,4 11.2 15,3 21,1 23,6
S 6,3 7,3 7,4 6,3 5,0 4,8 4,6 4.4 5,9 5,9 6,7 5,5
SW 1,0 1,7 2,4 3,7 3,0 3,0 2,5 2,6 2,0 1,5 0,9 0,9
W 1,6 3,7 3,6 4,9 6,8 6,3 7,0 4,8 2,9 1,1 1,0 0,9
NW 1,2 1,4 2,0 2,8 3,9 4,2 5,0 3,6 2,3 2,0 1,6 1,4
Hướng và tốc độ gió lớn nhất được thể hiện trong bảng 2.3 với số liệu của
trạm khí tượng Sơn La
Bảng 2.4 Hướng và tốc độ gió lớn nhất trạm Sơn La (m/s)
Trạm Hướng, Vmax (m/s)
Tháng
I II III IV V VI VII VIII IX X XI XII
Năm
Sơn La
SE NW NW
W SW
NE NE NE SE NE
W
NE
W
18 30 24 40 28 20 20 24 22 16 >20 14 40
Tốc độ gió mạnh nhất ứng với tần suất thiết kế tại tuyến công trình tính theo
số liệu quan trắc của trạm Sơn La xem trong bảng 2-4.
Bảng 2-5: Tốc độ gió lớn nhất trạm Sơn La ứng với tần suất thiết kế (m/s)
Hướng N E NE NW S SE SW W
P = 2% 24,0 19,7 22,4 30,1 21,8 22,2 18,5 23,9
P = 4% 22,4 17,3 20,0 27,6 20 20,2 17,4 22,3
P = 50% 14,0 8,0 9,7 15,0 10,8 12,3 11,3 14,4
2.1.4 Lượng mưa
Nằm trong vùng nhiệt đới, lưu vực Nậm Giôn chịu ảnh hường lớn của gió
mùa Tây Nam nên chia làm hai mùa rõ rệt, mùa mưa trùng với gió mùa Tây Nam
từ tháng IV đến tháng IX chiếm khoảng 77% lượng mưa cả năm, mùa khô từ
tháng X đến tháng III chiếm 23%.
Từ tình hình lưới trạm khí tượng thủy văn như đã nêu ở trên, lượng mưa
trung bình nhiều năm của các trạm khí tượng gần lưu vực Nậm Giôn được thống
kê theo bảng 2-7. ở đây có sự khác biệt rất lớn lượng mưa giữa các trạm thuộc
khu vực tả và hữu ngạn sông Đà như trạm Sơn La thuộc hữu ngạn sống Đà, lượng
mưa bình quân nhiều năm 1300 - 1400 mm, trong khi đó bên tả ngạn sông Đà
1500 -1800 mm (Bắc Yên, Nậm Chiến). Giữa các các trạm vùng cao và vùng thấp
cũng có sự chênh lệch lượng mưa nãm, lượng mưa tăng dần theo độ cao địa hình
trạm Bắc Yên (650m) 1486 mm, trạm Nậm Chiến 1777 mm, trạm Mù Cang Chải
(975m) 1809 mm.
7
Bảng 2.8 : Phân bố lượng mưa tháng của các trạm khí tượng trong khu vực
Trạm I II III IV V VI VII VIII IX X XI XII Năm
Bắc
Yên
25,2 23.7 50.2 105 208 260.8 273.2 256.4 147,1 81.6 33,7 20.1 1486
Sơn
La
18.9 25.4 48.8 114 185 251.4 259.4 255.7 129 65.7 34,0 15.3 1403
Nậm
Chiến
25,1 26 49.2 119 202 323.3 373.1 378.5 165 71.8 19.3 25,2 1777
Mù c
Chải
27,2 39.6 78,7 120 234 359,9 401,4 314,1 114,4 65,0 35.3 19.6 1809
Lượng mưa trung bình lưu vực
Lượng mưa trung bình lưu vực tuyến công trình thuỷ điện Nậm Giôn được
tính theo phương pháp đường đẳng trị.
+ Phương pháp bản đồ đẳng trị :
Lượng mưa bình quân lưu vực tính đến tuyến đập được xác định theo
phương pháp bản đồ đường đẳng trị mưa như sau :
0 1 1 1 2 2 1
0.5( ) 0.5( ) ... 0.5( )
n n n
lv
X X f X X f X X f
X
F
-
+ + + + + +
=
Trong đó:
- f
1
,f
2
là diện tích bộ phận kẹp giữa các đường đẳng trị (X
0
,X
1
),(X
1
, X
Z
)
-
0
n
i
F f=
å
diện tích lưu vực bằng tồng các diện tích bộ phận
Kết quả tính toán X
o
=1800 mm
Tương tự tính được lượng mưa trung bình năm lưu vực trạm thuỷ văn Nậm
Chiến là Xo = 2130 mm.
Lượng mưa một ngày lớn nhất thiết kế
Lượng mưa ngày lớn nhất (X
max
) quan trắc được trong khu vực có giá trị không
lớn tại Nậm Chiến X
max
= 230,2mm (năm 1968); tại Mù Cang Chải X
max
= 228,6
mm (năm 1992).
Lượng mưa ngày lớn nhất trạm Nậm Chiến, Mù Cang Chải, Bản Củng ứng với
tần suất thiết kế được đưa ra trong bảng 2-9.
Bảng 2.9 : Lượng mưa một ngày lớn nhất ứng với tận suất thiết kế tại các trạm
khí tượng (mm)
Trạm Lượng mưa 1 ngày lớn nhất ứng với tần suất P%
8
0.1 0.2 0.5 1.0 2.0 5 10
Nậm Chiến 327 308 282 262 241 212 188
Mù Cang
Chải
342 317 285 260 235 200 173
Bản Củng 253 240 221 207 192 173 157
2.1.5 Bốc hơi và tổn thất bốc hơi.
Theo tài liệu thực đo quan trắc trên lưu vực sông Đà, lượng bốc hơi lớn
nhất quan trắc được thường xảy ra từ tháng II đên tháng V và trung bình tháng
thường lớn hơn 80mm. Từ tháng VI đên tháng VIII là thời gian lượng mưa lớn,
độ ẩm cao, tổng lượng bốc hơi trung bình tháng giảm tới 48 - 60mm.
Bảng 2-10: Lượng bốc hơi tháng (Piche) tại các trạm khí tượng (mm).
Trạm I II III IV V VI VII
VII
I
IX X XI XII Năm
MCChả
i
77.
5
95.
8
133.
5
127.
5
102.
4
62.
5
56.
5
58.
8
70.
7
78.
6
75.
5
75.
4
1014.
7
Sơn La
66.
9
83,
7
114,
2
108,
6
96,6
66,
2
61,
3
51.
5
55,
4
62,
1
56.
6
61,
0
884
Gần khu vực công trình có trạm khí tượng Mù Cang Chải và trạm Sơn La
đo bốc hơi. Lượng bốc hơi Piche giữa các trạm chênh lệch không lớh nên trong
tính toán đã lấy lượng bốc hơi ống Piche của lưu vực Nậm Giôn bằng lượng bốc
hơi của trạm Sơn La Zplv = 884 mm. Khi đó lượng bốc hơi mặt nước Z
mn
= l,2Zplv
= 1061 (mm) (K = 1,2 lấy theo số liệu đo ở hồ Ba Bể và hồ Suối Hai).
Lượng bốc hơi trung bình lưu vực được xác định theo phương trình cân
bằng nước:
Z
lv
= Xo - Yo = 1800 - 1382 = 418 mm.
Lượng tổn thất bốc hơi lưu vực do có hồ chứa:
∆Z = Zmn - Z
lv
= 1061 - 418 = 643 mm.
Phân phối lượng tổn thất bốc hơi từ hồ chứa trong năm lấy theo bốc hơi
Z
piche
theo trạm khí tượng Sơn La và được đưa ra trong bảng 2-7.
Bảng 2.11 : Phân phối lượng tổn thất bốc hơi
Tháng I II III IV V VI Năm
Z(mm)
48,63 60,91 83,04 78,98 70,22 48,20
643
Tháng VII VIII IX X XI XII
Z(mm)
44,59 37,46 40,3 45,28 41,18 44,36
10
2.2. Đặc trưng thủy văn thiết kế
2.2.1 Dòng chảy năm
Để tính toán dòng chảy năm cho lưu vực thuỷ điện Nậm Giôn, sử dụng các
phương pháp tính toán thuỷ văn trong trường hợp không có tài liệu, đưa ra nhiều
phương án tính toán khác nhau, sau đó phân tích so sánh các kết quả để chọn được
phương pháp tính thích hợp nhất, dưới đây sẽ trình bày chi tiết.
2.2.1.1 Tính chuẩn dòng chảy năm
Áp dụng nhiều phương pháp tính toán cho trường hợp không có tài liệu:
Phương pháp quy định trong Quy phạm Thuỷ Lợi QPTL - C6-77; phương pháp
lưu vực tương tự.
Theo QPTL-C-6-77, trong trường hợp không có số liệu thủy văn thì lớp
dòng chảy năm có thể tính theo công thức sau:
Phương pháp QPTL - C6 - 77
Lưu lượng trung bình nhiều năm tại tuyến Nậm Giôn 1được xác định theo
công thức trong quy phạm QPTL - C6 - 77. Công thức có dạng :
Trong đó:
Xo : Lượng mưa năm trung bình nhiều năm của lưu vực (mm):
Yo : Độ sâu dòng chảy trung bình nhiều năm (mm)
Zo : Bốc hơi khả năng lớn nhất của lưu vực, xác định theo quy phạm QPTL-
C6-77, Zo =1200 mm
n : Thông số phản ánh đặc điểm địa hình, xác định theo lưu vực trạm thủy
văn tương tự Phiềng Hiềng gần đó, n = 0.6.
Lượng mưa trung bình lưu vực nghiên cứu Xo = 1800 (mm).
Thav các giá trị trên.vào công thức (3.1) ta được:
Yo= 1341 (mm) => Q
0
= 8,82 (m
3
/s)
Phương pháp lưu vực tương tự
o
n
n
o
o
o
X
Z
X
Y .
1
1
1
1
ï
ï
ï
þ
ï
ï
ï
ý
ü
ï
ï
ï
î
ï
ï
ï
í
ì
÷
÷
ø
ö
ç
ç
è
æ
÷
÷
ø
ö
ç
ç
è
æ
+
-=
11
Trên lưu vực Nậm Giôn không có trạm đo đạc thuỷ văn, do vậy để xác định
các đặc trưng dòng chảy thiết kế tại các tuyến công trình thuỷ điện Nậm Giôn đã
chọn trạm thuỷ văn Nậm Chiến trên Nậm Chang làm trạm tương tự.
Trạm thuỷ văn Nậm Chiến nằm trên dòng Nậm Chang ở phía Đông Nam
của lưu vực Nậm Giôn là trạm gần với tuyến công trình thuỷ điện Nậm Giôn, diện
tích lưu vực 313 km
2
lớn gấp 1.5 lần so với diện tích lưu vực tuyến công trình (
F= 207 km
2
), chênh lệch diện tích rất ít so với diện tích lưu vực tuyến công trình.
Điều kiện thảm phủ thực vật, thổ nhưỡng, địa hình lưu vực tương tự như tuyến
công trình thuỷ điện Nậm Giôn, có cùng nguyên nhân gây mưa sinh dòng chảy.
Chuỗi tài liệu thực đo ( 1963-1981) đáng tin cậy.
Để xác định chuẩn dòng chảy trạm Nậm Chiến đã xem xét 2 trạm thuỷ văn
lân cận là: trạm Ngòi Hút trên Ngòi Hút và trạm Ngòi Thia trên Ngòi Thia. Qua
phân tích tài liệu do dòng chảy đồng thời ở ba trạm này cho thấy lưu lượng trung
binh năm, trung bình tháng của các trạm thuỷ vãn Nậm Chiến, trạm thuỷ văn Ngòi
Hút và trạm Ngòi Thia có quan hệ rất chặt chẽ. Hệ số tương quan và phươns trinh
hổi quy giữa lưu lượng tháng trạm Nậm Chiến (Q
NC
) với trạm Ngòi Hút (Q
NH
),
trạm Ngòi Thia (Q
NT
) như sau:
Tương quan giữa trạm Nậm Chiến và trạm Ngòi Hút:
Q
NC
= 0,7031 Q
NH
+ 0,0898 R = 0,96
Chuẩn dòng chảy năm trạm Nậm Chiến sau khi kéo dài theo Ngòi Hút là
Q
ONC
= 16,31 m
3
/s.
Tương quan giữa trạm Nậm Chiến và trạm Ngòi Thia:
Q
NC
= 0,3106Q
NT
- 0,2147 R = 0,95
Chuẩn dòng chảy năm trạm Nậm Chiến sau khi kéo dài theo Ngòi Thia là
Q
ONC
= 19,13 (m
3
/s).
Kết quả các phương pháp chênh lệch nhau không nhiều, mỗi phương pháp
đều có những ưu nhược điểm nhất định:
Phương pháp dùng công thức kinh nghiệm trong QPTL-C6-77 xác định
chuẩn dòng chảy năm theo các tham số Xo, Zo.
Phương pháp kéo dài dòng chảy Nậm Chiến theo trạm Ngòi Thia (1961-
2003), nhưng trạm Ngòi Thia chỉ có số liệu dòng chảy ngày từ năm 1961-1981 là
tài liệu thực đo, còn lưu lượng giai đoạn (1982-2003) được chỉnh biên theo đường
quan hệ Q = f(H) tổng hợp. Lưu vực Ngòi Thia có diện tích khá lớn so với lưu
vực tính toán (gấp 8 lần) trong khi đó lưu vực Ngòi Hút lớn gấp khoảng 3 lần.
Phương pháp kéo dài theo tương quan trạm Ngòi Hút có hệ số tương quan khá
cao, kết quả tính toán cho chuỗi dòng chảy năm dài 41 năm, có chuẩn dòng chảy
12
năm tại trạm Nậm Chiến Q
ONC
= 16,31 m3/s tương đối an toàn cho phát điện so
với các phương pháp khác.
Do đó trong tính toán đã sử dụng lưu lượng tháng trạm Ngòi Hút để bổ sung
lưu lượng trạm Nậm Chiến thời kỳ 1981 -2003.
Kết quả chuỗi dòng chảy tháng (1963 - 2003) trạm Nậm Chiến xác định
trong phụ lục.
Chuỗi lưu lượng tháng tại tuyến cồng trình thuỷ điện Nậm Giôn (Q
cc
) được
tính từ lưu lượng trạm Nậm Chiến (Q
NC
) theo công thức:
NG NG od
NG NC
NC NC on
F X Q
Q Q
F X Q
æ ö
=
ç ÷
è ø
Trong đó:
F
NG
, F
NC
, X
NP,
X
NC
là diện tích lưu vực, lượng mưa trung bình lưu vực tuyến
công trình thủy điện Nậm Giôn và trạm thuỷ văn Nậm Chiến.
Q
od
, Q
on
là chuẩn dòng chảy trung bình nhiều năm tại trạm Nậm Chiến thời
kỳ dài (1963 - 2003) và thời kỳ ngắn (1963 - 1981).
Chuỗi lưu lượng trung bình tháng và liệt dòng chảy trung bình ngày (1963
— 1981) đến tuyến công trình thuỷ diện Nậm Giôn xem trong phụ lục 3.2.
Kết quả đặc trưng dòng chảy nãm tại tuyến công trình thuỷ điện Nậm Giôn
xem trong bảng 3-1:
Bảng 3-1 : Bảng tổng hợp kết quả tính toán dòng chảy năm tại tuyến
đập
Phương pháp Q
0
(m
3
/s) M
0
(l/skm
2
) Ghi chú
QPTL C6-77 8.82 42.63
Tương tự 9.08 43.86
Lựa chọn kết quả tính toán
Hai phương pháp trên đây cho kết quả xấp xỉ nhau, sự sai lệch khoảng 3%.
Phương pháp thứ nhất cho ta trị số Q
0
trong đó các thông số trong còng thức được
xác định theo kinh nghiệm và dựa vào phân vùng tương đối rộng lớn, do đó có độ
chính xác thấp hơn. Trong phương pháp thứ hai, kết quả nhận được là trị số Q
0
và
cả chuỗi dòng chảy tháng, dòng chảy năm, lại dựa vào tài liệu thực đo của hai
trạm thủy văn nằm trong vùng. Từ những điểm nêu trên thấy rằng phương pháp
thứ hai có nhiều ưu điểm hơn phương pháp thứ nhất. Vì vậy kết quả tính theo
13
phương pháp hai được lựa chọn cho tuyến đập Nậm Giôn: Q
0
= 9,08 m
3
/s, hay M
0
= 43,9 1/skm
2
.
2.2.1.2 Phân phối dòng chảy năm ứng
Chuỗi dòng chảy năm tuyến Nậm Giôn thời kỳ 1963 - 1981 được coi là
chuỗi đại biểu tính Q
0
, do đó chuỗi này được dùng để tính toán thống kê.
Kết quả phân tích tần suất chuỗi dòng chảy thuý vãn tuyến Nậm Giôn cho
các tham số thống kê phù hợp nhất như sau Q
0
= 9,08 m
3
/s, C
v
= 0.18 , C
s
= 2C
v
Dòng chảy năm ứng với các tần suất tính toán tại tuyến công trình thủy điện
Nậm Giôn được trình bày trong bảng 3-3.
Bảng 3-3: Dòng chảy bình quân năm theo tần suất tại tuyến đập Nậm Giôn
Tuyến Q
0
C
v
C
s
Q
năm
ứng với tần suất thiết kế P% , m
3
/s
10% 15% 25% 50% 75% 85% 90%
Đập Nậm
Giôn
9.08 0.18 2Cv 11.23 10.77 10.12 8.98 7.94 7.44 7.06
Từ kết quả dòng chảy tại tuyến đập thuỷ điện Nậm Giôn. Xác định được
tổng lưu lượng năm, mùa lũ. mùa kiệt, thời kỳ kiệt giới hạn, chuyển tiếp tại tuyến
đập công trình thuỷ điện Nậm Giôn ứng với tần suất thiết kế ở bảng 3-4.
Phân phối lưu lượng trung bình tháng các năm ứng với tần suất thiết kế
được tĩnh theo hai phương pháp:
- Phân phối AnđrâyAnốp.
Bảng 3-4: Tổng lưu lượng năm, mùa cạn, mùa kiệt giới hạn ứng với tần
suất thiết kế tại tuyến đập thủy điện Nậm Giôn
Thời đoạn
tính toán
Đặc trưng trung bình Tổng lưu lượng thiết kế (m3/s)
Qo (m3/sth) Cv Cs 10% 25% 50% 75% 90%
Năm
109,3
0,18
0.2 0,4 223 199 174 152 133
Mùa lũ (VI
-
X)
143.8 178 161 142 126 111
Mùa cạn (XI
-
V)
32.8 0,28 0,73 45 38,2 31,7 26.2 22
Thời kỳ kiệt
giới hạn
16,9 0,29 0,54 23,4 19,9 16,5 13,4 11
Thời kỳ
chuyển tiếp
7.0 0,13 0,19 8,18 7,59 6,97 6,37 5,85
14
Phương pháp Andreyanov
Phương pháp Andreyanop chia chuỗi dòng chảy tại tuyến đập Nậm Giôn
thành các nhóm năm nhiều nước, trung bình, ít nước, khống chế tần suất dòng
chảy năm, dòng chảy mùa kiệt và dòng chảy thời kỳ kiệt. Kết quả tính toán ra hệ
số phân phối dòng chảy (K-t)
TK
, từ đó xác định được phân phối dòng chảy năm
thiết kế cho tuyến đập Nậm Giôn. Xem bảng 3-7, bảng 3-8.
Bảng 3-7: Tỷ số phân phối K(%) dòng chảy tháng tại trạm Nậm Chiến
Tháng
g
VI VII VIII IX X XI XII I II III IV V
Năm
m
Nước
lớn
10.1
8
15.2
26.2
7
20.8
4
6.9
8
3.8
1
2.9
4
2.2
3
1.8
9
1.6
2.5
6
5.5 100
Nước
TB
9.9
25.8
3
14.9
1
19.4
5
8.2
5
3.9 3.2
2.6
1
2.4
5
1,8
8
2.1
2
5.5
2
100
Nước
nhò
17.2
4
13.8
4
28.6
8
10.6
1
6.8
9
5.5
4
3.4
9
2.7
9
2.2
7
1.9
6
2.6
5
4.0
3
100
Bảng 3-8: Phân phối dòng chảy bình quân tháng tại tuyến đập
Thán
g
VI VII VIII IX X XI XII I II III IV V Năm
Q10
%
13.7
2
20.4
8
35.4
0
28.09
9.4
0
5.1
4
3.9
7
3,0
1
2.5
5
2,1
6
3.4
5
7.4
1
11,2
3
Q15
%
13.1
6
19.6
4
33.9
5
26.94
9,0
2
4.9
3
3.8
0
2.8
8
2.4
4
2.0
7
3.3
1
7.1
0
10,7
7
Q25
%
12.3
6
18.4
6
31.9
0
25.31
8.4
7
4.6
3
3,5
7
2.7
1
2.3
0
1.9
4
3.1
1
6.6
7
10,1
2
Q50
%
10.6
7
27,8
3
16.0
6
20.96
8.8
9
4.2
0
3,4
4
2.8
1
2,6
4
2.0
2
2.2
8
5,9
5
8.98
Q75
%
16.4
3
13,1
9
27,3
2
10,11
6,5
7
5.2
8
3,3
3
2,6
6
2,1
6
1.8
6
2,5
3
3,8
4
7.94
Ọ85
%
15.4
0
12,3
5
25.6
0
9.48
6.1
5
4.9
5
3,1
2
2,4
9
2,0
3
1.7
5
2.3
7
3,6
0
7,44
Q90
%
14.6
1
11.7
2
24.2
9
8.9
9
5,8
4
4.7
0
2.9
6
2,3
7
1,9
2
1.66
2.2
5
3,4
1
7,06
Kết quả phân phối theo phương pháp Anđrâyanốp. Kết quả chọn xem dưới bảng
sau :
Bảng 3.9 : Phân phối dòng chảy bình quân tháng tại tuyến đập (m
3
/s)
Thán
g
VI VII VIII IX X XI XII I II III IV V
Nă
m
Q10
%
13.7
2
20.4
8
35.4
0
28.0
9
9.4
0
5.1
4
3.9
7
3,0
1
2.55
2,1
6
3.4
5
7.4
1
11,2
3
Q15
%
13.1
6
19.6
4
33.9
5
26.9
4
9,0
2
4.9
3
3.8
0
2.8
8
2.44
2.0
7
3.3
1
7.1
0
10,7
7
Q25
%
12.3
6
18.4
6
31.9
0
25.3
1
8.4
7
4.6
3
3,5
7
2.7
1
2.30
1.9
4
3.1
1
6.6
7
10,1
2
Q50
%
10.6
7
27,8
3
16.0
6
20.9
6
8.8
9
4.2
0
3,4
4
2.8
1
2,64
2.0
2
2.2
8
5,9
5
8.98
15
Q75
%
16.4
3
13,1
9
27,3
2
10,1
1
6,5
7
5.2
8
3,3
3
2,6
6
2,16
1.86
2,53
3,8
4
7.94
Q85
%
15.4
0
12,3
5
25.6
0
9.48
6.1
5
4.9
5
3,1
2
2,4
9
2,03
1.75
2.37
3,6
0
7,44
Q90
%
14.6
1
11.7
2
24.2
9
8.9
9
5,8
4
4.7
0
2.9
6
2,3
7
1,9
2
1.66 2.25
3,4
1
7,06
2.2.1.3 Đường duy trì lưu lượng trung bình ngày
Từ chuỗi dòng chảy bình quân ngày thời kỳ 1963 -:- 1981 tại tuyến công
trình Nậm Giôn được tính từ chuỗi dòng chảy của trạm Nậm Chiến chuyển về tuyến
công trình theo tỷ lệ diện tích, tỷ lệ mưa và hệ số hiệu chỉnh giữa thời kỳ ngắn và
thời kỳ dài, tính được đường duy trì lưu lượng tại tuyến công trình trong bảng 3-10
Bảng 3-10 : Tung độ đường duy trì lưu lượng ngày đêm tuyến đập
P(%) 0,5 1 2 5 10 15 20 30 40
Q
(m
3
/s)
84,38 66,91 49.6 30,4 20,64 15,81 12,87 10,76 6,21
P(%)
50 60 70 75 80 85 90 95 99
Q
(m
3
/s)
4,44 3.41 2,75 2.497 2,275 2.097 1.953 1,72 1,481
2.2.2 Dòng chảy lũ
2.2.2.1 Lưu lượng đỉnh lũ
Lưu lượng lũ lớn nhất tại tuyến công trình thuỷ điện Nậm Giôn được tính
theo ba phương pháp
Phương pháp Xokolopski
Công thức Xokolopski
max
0,278 ( )
tp o ct
pct ng
l
H H f F
Q Q
T
a
× × - × ×
= +
(m
3
/s) (2.5)
Trong đó:
- Q
maxpct
, là lưu lượng đỉnh lũ tại tuyến công trình
- F
ct
, là diện tích lưu vực tuyến công trình
-a là hệ số dòng chảy lũ
-H
tp
là lượng mưa thời đoạn thiết kế (mm)
- H
o
là lớp nước tổn thất ban đầu (mm).
- f là hệ số hình dạng lũ. Lấy f=0,9 theo kết quả phân khu của Tổng cục KTTV
- T
l
là thời gian lũ lên, được lấy bằng thời gian chảy truyền và được tính theo biểu
thức: T
l
= t =
max
(0.65 3,6)
L
V
, V
maxTB
≈ 3 m/s theo kết quả điều tra lũ vùng tuyến và tính theo
độ dốc lòng sông.
16
- Q
ng
là lưu lượng cơ bản trong sông khi chưa có lũ.
F : Diện tích lưu vực đến tuyến đập F=207 km
2
H
o
: Tổn thất ban đầu H
o
= 20 mm
L : Chiều dài sông L=35.5 km
Theo kinh nghiệm lấy V
max
=3 m/s
Bảng 3-12: Lưu lượng đỉnh lũ tại các tuyến công trình Nậm Giôn (m
3
/s)
Tần
suất (%)
0.1 0.2 0.5 1.0 2.0 5.0 10
Hp 342 317 285 260 235 200 173
α (Htp –Ho) 195.59 180.73 160.99 145.81 130.45 109.54 93.07
Qmax
TĐ
2003 1851 1649 1493 1336 1122 953
Kết quả tính toán theo công thức Xokolopski để tính toán.
Bảng 3.14 : Lưu lượng đỉnh lũ tại các tuyến công trình Nậm Giôn( phương
án chọn)
Tuyến
Lưu lượng đỉnh lũ Q
max
, m
3
/s
0,1 0,2 0,5 1,0 2,0 5,0 10,0
Đập Nậm Giôn 2003 1851 1649 1493 1336 1122 953
Lưu lượng đỉnh lũ tại tuyến nhà máy
Lưu lượng đỉnh lũ thiết kế tại tuvến nhà máy tính theo phương pháp
cường độ giới hạn.
max 1
. . . .
P np
Q A H F
j d
=
(3.9)
Trong đó:
H
np
: Lượng mưa ngày lớn nhất thiết kế với tần suất p (mm), lấy theo trạm
Mù Cang Chải.
A
p
: Mô đuyn đỉnh lũ ứng với tần suất thiết kế P
j
: Hệ số dòng chảy lũ theo bảng (4 - 2) và các điều kiện lưu vực tra được
(p = 0,8
1
d
: Hệ số xét tới ánh hường của ao hồ làm giảm nhỏ lưu lượng đỉnh lũ ò
đây lấy bằng 1.
17
F : Diện tích lưu vực ( km
2
)
Các thông số trong còng thức trên hầu như đã đưọc xác định, chỉ còn Ap,
thông số này được xác định thông qua các bước sau :
- Chiều dài sườn dốc:
1.8( )
c
F
b
L l
=
+
å
(km)
- Hệ số
0.6
0.3 0.4
(1000 )
( )
c
d
d d np
b
m J H
f
j
=
m
d
thông số tập trung dòng chảy sườn dốc lấy theo bảng 4-4 của quy
phạm m
d
= 0.2
J
d
: Độ dốc sườn dốc, với lưu vực Suối Pán J
d
=687
0
/
00
J
l
: Độ dốc lòng sông với lưu vực suối Pán J
l
=191.5
0
/
00
Thông số địa mạo của lòng sông
1/3 1/4 1/4
1000
( )
d
np
L
m
mJ F H
j
=
m: thông số tập trung nước trong sông, lấy theo bảng 4-5 của QPTL C6-
77 được m=7
Bảng 3-15 : Lưu lượng đỉnh lũ đến tuyến nhà máy thủy điện Nậm Giôn
Tần suất
Lượng
mưa
Hệ sô dòng chảy Qmaxp Wp
P
%
Hp
Đinh
Lượng
m
3
/s
Tr m
3
0,1 342 0,8 0,8 64 0,50
0,2 317 0.8 0,8 58 0,47
0,5 285 0,8 0,8 51 0,42
1 260 0,8 0,8 47 0,38
2 235 0.8 0,8 41 0,35
5 200 0,8 0,8 34 0,30
10 173 0,8 0,8 29 0,26
2.2.2.2 Tổng lượng lũ và quá trình lũ
Dựa vào tài liệu đo dòng chảy lũ trạm Nậm Chiến, phân tích các quá trình
lũ cho thấy:
Các trận lũ lớn điển hình như lũ 1964, 1977 có thời gian lũ khoảng (24-
120) giờ thời gian lũ lớn từ (10-30) giờ.
18
Quan hệ giữa lưu lượng đỉnh lũ với tổng lượng lũ 1 ngày lớn nhất, tổng lượnơ lũ
thời đoạn 1 ngày với tổng lượng lũ 3 ngày, 5 ngày khá chạt chẽ và có quan hệ
tương quan như sau:
+Tổng lượng lớn nhất 1 ngày max và Q
max
:
Phương trình quan hệ W
1
= 0,0375 Q
max
+ 3,3128 hệ số tương quan R = 0,8
+ Tổng lượng lớn nhất 3 ngày:
Phương trình quan hệ W
3
= 1.5925 W
1
+ 5,8613 hệ số tương quan R = 0,905
+ Tổng lượng lớn nhất 5 ngày:
Phương trình quan hệ W
5
= 1,2673W
3
+ 2,9167 hệ số tương quan R = 0,954
Dựa vào các quan hệ đó tính được tổng lượng lũ 1 ngày; 3 ngày, 5 ngày ứng
với tần suất thiết kế tại các tuyến công trình thuỷ điện Nậm Giôn. Kết quả tính
toán tổng lượng lũ cho ở bảng 3-16.
Bảng 3-16 : Tổng lượng lũ thiết kế 1.3.5 ngày lớn nhất tại tuyến đập Nậm Giôn
P%
0,1
0,2
0,5
1,0
2,0
5,0
10,0
Q (m
3
/s)
2003
1851
1649
1943
1336
1122
953
W
1
(10
6
m
3
)
78,4
72,7
65,2
59,3
53,4
45,4
39,1
W
3
(10
6
m
3
)
130,8
121,7
109,6
100,3
90,9
78,1
68,0
W
5
(10
6
m
3
)
168,6 157,1 141,8 130,0 118,1 101,9 89,2
Trên cơ sở tính toán đỉnh lũ và tổng lượng lũ thiết kế dùng phương pháp
thu phóng lũ cùng tần suất theo các con lũ điển hình.
Mô hình lũ năm 1964 của trạm Nậm Chiến được chọn làm mô hình lũ điển
hình.
19
Bảng 3.18 : Đường quá trình lũ thiết kế tuyến đập Nậm Giôn
2.2.2.3 Lũ thi công
Để phục vụ cho công tác thi công cần xác định lũ ứng với tần suất thiết kế
thời kỳ mùa kiệt. Trong thời gian này thường xảy ra những trận lũ vào thời kỳ
cuối hoặc đầu của mùa mưa còn gọi là thời kỳ lũ tiểu mãn. Việc tính lũ được tiến
hành như phương pháp tính lũ chính vụ theo số liệu của trạm thuỷ văn tương tự
được tính chuyển về lưu vực nghiên cứu theo công thức
n
a
p a
F
q q
F
æ ö
=
ç ÷
è ø
Trong đó: q
a
, q
p
là môđuyn đỉnh lũ ứng với tần suất p% của trạm thuỷ văn
tương tự và tuyến công trình.
F
a
, F là điện tích lưu vực của trạm thuỷ văn tương tự và tuyến công trình.
Từ chuỗi số liệu của Nậm Chiến tiến hành thống kê tính tần suất cho lưu
lượng lớn nhất trong tháng của mùa kiệt. Kết quả tính toán xem bảng 3-17 và 3-
18
Bảng 3-17: Lưu lượng lớn nhất tháng và mùa cạn thiết kế trạm Nậm Chiến
Tháng I II III IV V XI XII mùa kiệt
5%
13,3
15,2
17,4
80,7
386,4
36,9
30,6
367,5
10%
11,1 11,9 13,9 60,3 296,2 28,9 22,5 279,9
0
100
200
300
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
1
5
9
13
17
21
25
29
33
37
41
45
49
53
57
61
65
69
73
77
81
85
89
93
97
101
105
109
113
117
121
125
129
133
137
141
Q(m3/s)
Thời gian t ( giờ)
Biểu đồ tần suất lũ thiết kế tuyến đập Nậm Giôn
P=0.2%
P=1%
20
Bảng 3.18 - Lưu lượng lớn nhất các tháng mùa kiệt tại Nậm Giôn (m
3
/s)
Tuyế
n
Thán
g
I II III IV V XI XII
mùa
kiệt
Tuyến
đập
5%
10,8
0
12,3
8
14,1
7
65,60
314,2
3
30,0
5
24,8
8
298,8
9
10%
9,06 9,72
11,3
0
49,04
240,9
1
23,5
3
18,3
3
227,6
1
Nhà
máy
5%
0,33
0,38
0,43
1,9
9
9,5
2
0,91
0,75
9,06
10%
0,28 0,30 0,34
1,4
9
7,3
3
0,72 0,56 6,93
2.2.3 Dòng chảy kiệt
Dòng chảy kiệt được tính bằng hai phương pháp sau: Phương pháp lưu vực
tương tự
Lưu lượng nhỏ nhất trạm Nậm Chiến được tính và cho kết quả trọng bảng 3-20
Bảng 3-20 : Lưu lượng nhỏ nhất năm trạm thủy văn Nậm Chiến
Giá trị
P%
75
85 90 95
Qmin
(m3/s)
2.49 2.34 2.24 2.1
Số liệu Nậm Chiến được chuyển sang Nậm Giôn theo tỷ lệ diện tích dưới
dạng công thức sau:
NG NG
p pa
a a
X F
Q Q
X F
=
F
NG
, F
a
: Diện tích đến tuyến công trình và diện tích lưu vực tương tự.
X
NG
, X
a
: Lượng mưa bình quân lưu vực nghiên cứu và lưu vực tương tự.
Kết quả tính toán thể hiện ở bảng 3-21
Bảng 3-21 : Lưu lượng nhỏ nhất năm tại tuyến đập Nậm Giôn
Giá trị
P%
75
85 90 95
Qmin
(m3/s)
1.39 1.31 1.25 1.17
Kết quả chọn theo phương pháp lưu vực tương tự cho kết quả thiên an toàn thể
hiện trong bảng 3-22.
Bảng 3-22: Lưu lượng bình quân tháng nhỏ nhất và lưu lượng nhỏ nhất năm tại
Nậm Giôn (kết quả chọn)
Nậm Giôn
P%
75
85
90
95
Qmin (m3/s)
1,39 1,31 1,25 1,17
21
2.2.4 Dòng chảy rắn
Trong lưu vực nghiên cứu không có tài liệu đo đạc phù sa. Theo bản đồ
phân vùng độ đục của Tổng cục KTTV, lưu vực Nậm Giôn có độ đục nằm trong
khoảng 200 - 400 g/m
3
. Do vậy đã chọn độ đục trung binh nhiều năm cho lưu vực
nghiên cứu là:
Độ đục phù sa lơ lửng binh quân ρ = 310 g/m
3
Khối lượng phù sa di đẩy lấy bằng 40% lượng phù sa lơ lừng.
+ Tỷ trọng phù sa lơ lửng
1
g
= 1,1 T/m3. .
+ Tỷ trọng phù sa di đẩy
2
g
=1,7 T/m3.
Kết quả tính toán phù sa tại tuyến đập:
Lưu lượng phù sa: Ro = Ro.t (kg/s)
Khối lượng phù sa lơ lửng: W
l
= R
o
.t.l0
6
(Tấn/năm).
Khối lượng phù sa di đẩy: W
d
= 0,4.W
l
(Tấn/năm)
Tổng khối lượng phù sa: W = W
l
+ W
d
(Tấn/năm)
Thể tích phù sa lơ lửng:
1
1
1
W
V
g
=
(m
3
)
Thể tích phù sa di đẩy:
2
d
d
W
V
g
=
(m
3
)
Khối lượng phù sa hàng năm V = V
l
+V
d
(m
3
)
Bảng 3-24 : Kết quả tính tổng lượng phù sa đến tuyến đập Nậm Giôn
Đặc
trưng
ρ (g/m3)
Qo
(m3/s)
Ro
(kg/s)
Wl*l0
3
(T/năm)
Wd*10
3
(T/năm)
W*10
3
(T/năm)
V
l
10
3
(m3)
Vd*10
3
(m
3
)
V*10
3
(m
3
)
Nậm
Giôn
310 9.08 2.815 88.67 35.47 124.13 80.61 20.86 101.47
2.3 Quan hệ Q=f(H) hạ lưu
Dựa theo số liệu đo đạc mặt cắt sông và khảo sát tại thực địa, đường quan
hệ Q = f (Z) tại hạ lưu tuyến đập tràn và nhà máy được xây dựng theo công thức
thuỷ lực sau:
2
1
3 2
1
.Q R J
n
v
=
Trong đó Q: Lưu lượng nước (m
3
/s)
v
: Diện tích mặt cắt ướt (m
2
)
n: hệ số nhám của lòng sông
R : Bán kính thủy lực (m)
22
J: Độ dốc mặt nước
Kết quả tính toán Q=f(H) tại hạ lưu tuyến đập xem trong bảng sau
Q
(m3/
s)
0
1.0
58
5.0
48
6.7
02
17.
72
33
52.
37
75.
86
103
.5
135
.52
173
.1
214
.6
260
.2
309
.8
390
.2
Zhl(
m)
369
.2
369
.7
370
.1
370
.2
370
.74
371
.24
371
.74
372
.24
372
.74
373
.24
373
.74
374
.24
374
.74
375
.24
375
.74
Q
(m3/
s)
468
548
.8
619 694 772 855 943
103
5
113
1
123
2
133
7
144
7
156
1
167
9
180
3
Zhl(
m)
376
.24
377
.24
377
.74
378
.24
378
.74
379
.24
379
.74
380
.24
380
.74
381
.24
381
.74
382
.24
382
.74
383
.24
383
.74
3. Thảm thực vật lưu vực hồ chứa theo thiết kế.
Bề mặt của lưu vực với tầng phủ khá dầy được cấu tạo bởi đất đá phong
hóa mạnh gồm granitbiôtit, đất á sét lần dăm sạn.
Chế độ khí hậu nhiệt đới gió mùa và một phần khí hậu ôn đới ở độ cao trên
500m đã tạo ra trên lưu vực một thảm thực vật đa dạng, rừng cây nhiệt đới có xem
một số cây ôn đới như bạch dương, thông, sa mu cùng với nhiều loại dược thảo
quý mộc ở tầng dưới và có các loại cây bụi, cây cỏ. Trong lưu vực hồ chứa chủ
yếu là các loại cây bụi và cây cỏ.
4. Các hình thái thiên tai có thế xẩy ra trong lưu vực hồ chứa.
Do địa hình chủ yếu của xã Mường Giôn và Nậm Giôn là núi cao, lòng suối
hẹp, độ dốc lớn, tạo nhiều thác ghềnh, nước chảy xiết, thành bờ vách dựng đứng
nên các hình thái thiên tai có thể xảy ra là: Mưa lớn, lũ quét, sạt lở đất, sương
muối, rét hại, động đất, nắng nóng, hạn hán, …
Các loại hình thiên tai chủ yếu thường xảy ra trong những năm vừa qua là:
Nắng nóng, hạn hán, mưa đá, rét hại và ảnh hưởng của hoàn lưu bão gây mưa dẫn
đến lũ, lũ quét, sạt lở đất:
- Hạn hán: Hạn hán thường xảy ra từ tháng 9 năm trước đến tháng 3 năm sau
với mức độ khác nhau.
- Về mưa đá, lốc: Mưa đá, lốc thường xảy ra trong các tháng 3,4,5 hàng năm.
- Lũ lụt, sạt lở: Mùa lũ đầu từ tháng 5 đến tháng 10 hàng năm. Ở lưu vực
suối Nậm Giôn trong 3 năm gần đây có lũ nhưng là lũ nhỏ, lũ nhiều nhất trong
một năm khoảng 3 đến 4 đợt lũ.
- Rét hại: Trong những năm gần đây trên lưu vực nhà máy xảy ra một số đợt
rét hại gây ảnh hưởng đến sản xuất nông lâm nghiệp, chăn nuôi của CBNV nhà
máy và nhân dân trong vùng.
23
IV. ĐẶC ĐIỂM VÙNG HẠ DU ĐẬP, HỒ CHỨA, BAO GỒM:
1. Về địa hình
Phía sau đập nhà máy thủy điện Nậm Giôn có độ dốc bé, cách 1km thì có
độ dốc khá lớn, hai bên suối Nậm Giôn có địa hình khá dốc.
2. Về dân cư
- Phía sau đập thủy điện Nậm Giôn không có dân cư sinh sống và canh tác.
- Công ty đã có các tín hiệu cảnh báo như: Biển chỉ dẫn, Loa truyền thanh,
thông tin liên lạc của trưởng bản … luôn có người túc trực đập khi có hiện tượng
bất thường thì gọi điện cho Quản lý nhà máy để Quản lý nhà máy thông báo đến
BCH PCTT&TKCN xã và Trưởng bản để thông báo tới người dân không được đi
vào vùng hạ du đập.
3. Những đối tượng bị ảnh hưởng, mức độ ảnh hưởng.
- Sau hạ du đập thủy điện Nậm Giôn không có dân cư sinh sống và đất canh
tác hoa màu, không có các công trình thủy lợi. Do vậy, giả sử đập bị vỡ thì lượng
nước về hạ du đập cũng không làm ảnh hưởng tới đời sống nhân dân.
- Dung tích của hồ thủy điện Nậm Giôn là 1,37x10
6
m
3
, khi có lũ Công ty
luôn vận hành theo quy trình vận hành đã được phê duyệt, do đó không gây ảnh
hưởng đến cuộc sống sinh hoạt của nhân dân.
4. Phạm vi ngập lụt vùng hạ du theo các tình huống xả lũ, vỡ đập tại
bản đồ ngập lụt vùng hạ du được phê duyệt.
Căn cứ Quyết định số 2510/2022/QĐ-HT ngày 25/10/2022 Về việc phê
duyệt “Báo cáo xây dựng bản đồ ngập lụt hạ du đập nhà máy thủy điện Nậm Giôn
thuộc xã Nậm Giôn, huyện Mường La và xã Mường Giôn, huyện Quỳnh Nhai,
tỉnh Sơn La”
Kết quả tính toán ngập lụt
Sau quá trình hiệu chỉnh kiểm định mô hình MIKE 11, MIKE 21 và MIKE
FLOOD với kết quả đáng tin cậy sử dụng mô hình MIKE FLOOD để tính toán
các kịch bản ngập lụt với các tần suất xả lũ thiết kế /sự cố đập chi tiết trong Bảng
0.1. Theo đó, diện tích vùng ngập lụt khoảng 321,2-351,7ha. Phần lớn diện tích
ngập lụt do hồ xả/sự cố vỡ đập đều nằm trong phạm vi lòng suối Nậm Giôn, không
có tác động đến khu vực dân cư sinh sống. Một diện tích đất canh tác nhỏ dọc
theo suối bị ảnh hưởng trong các kịch bản lũ thiết kế, lũ kiểm tra và các kịch bản
vỡ đập. Vận tốc lũ đỉnh lũ phổ biến trong khoảng từ 3,9 – 5,5 m/s tùy theo các
kịch bản. Một số đoạn suối có lòng hẹp, dốc đá có thể có vận tốc lớn hơn từ 5-8
m/s. Đây là vận tốc dòng chảy lớn, do đó trong thời gian hồ xả lũ, cần khuyến cáo
người dân không được di chuyển trong khu vực ảnh hưởng của xả lũ (chủ yếu
trong phạm vi lòng suối Nậm Giôn). Thời gian lũ trên suối Nậm Giôn không kéo
dài, lũ lên nhanh, rút nhanh. Thời gian trung bình từ 1-2 ngày, khu vực hạ lưu
vùng ảnh hưởng của hồ Sơn La có thể dài hơn do việc tích nước lòng hồ (đoạn
ảnh hưởng có chiều dài tối đa khoảng 8km).
24
Bảng Error! No text of specified style in document..1. Thống kê kết quả
tính toán ngập lụt theo các kịch bản
TT
Ký hiệu
Kịch bản
Diện
tích
ngập
(ha)
Vận
tốc lũ
(m/s)
Ghi chú
1 KB1 Xả lũ thiết kế 330,1 4,5
Phần lớn
phạm vi
ngập lụt khu
vực hạ du
nằm trong
lòng dẫn
suối Nậm
Giôn
2 KB2 Xả lũ kiểm tra 335,8 5,0
3 KB3 Xả lũ 5% 324,0 4,2
4 KB4 Xả lũ 10% 321,2 3,9
5 KB5 Xả lũ vượt thiết kế 0,1%
345,2
5,3
6 KB6
Vỡ đập với lũ thiết kế
1%
348,3 5,1
7 KB7
Vỡ đập với lũ kiểm tra
0,2%
351,5 5,5
8 KB8
Vỡ đập khi có lũ động
đất vượt tần suất thiết
kế (0,1%)
351,7 5,5

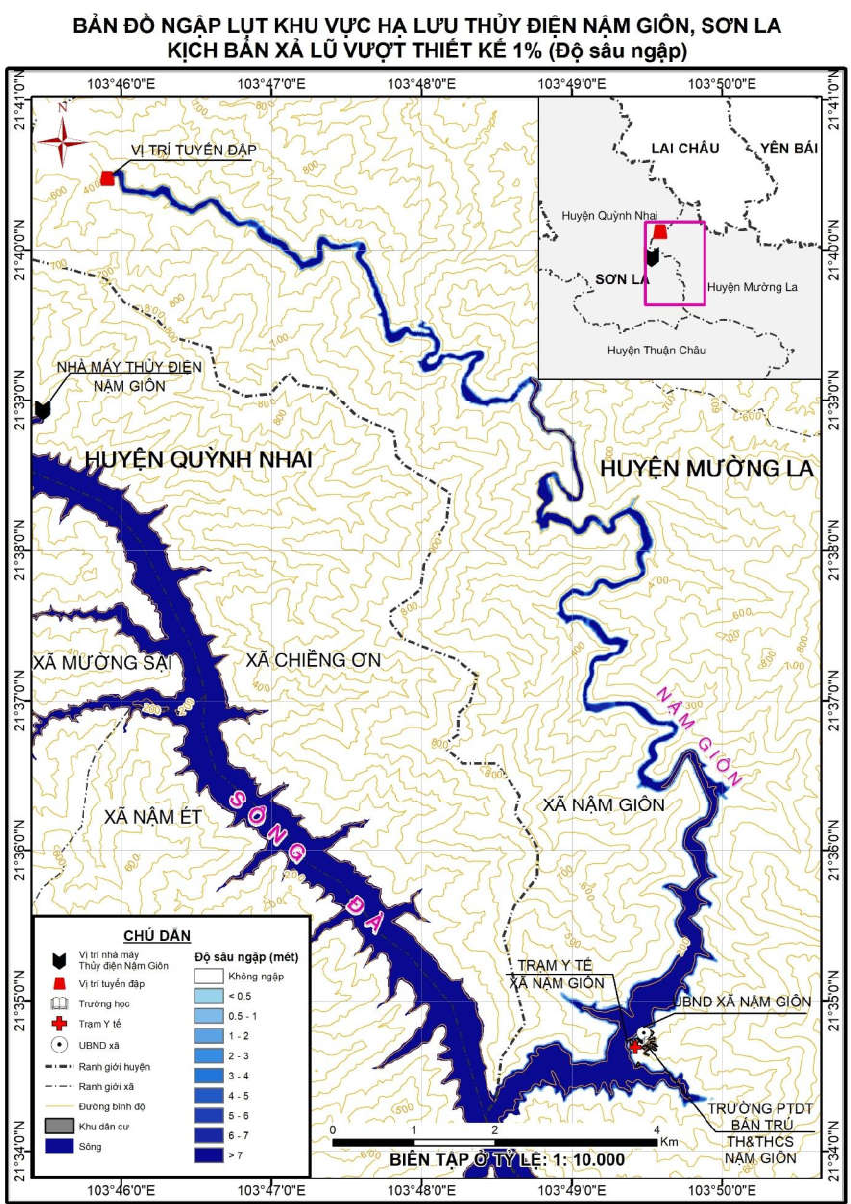

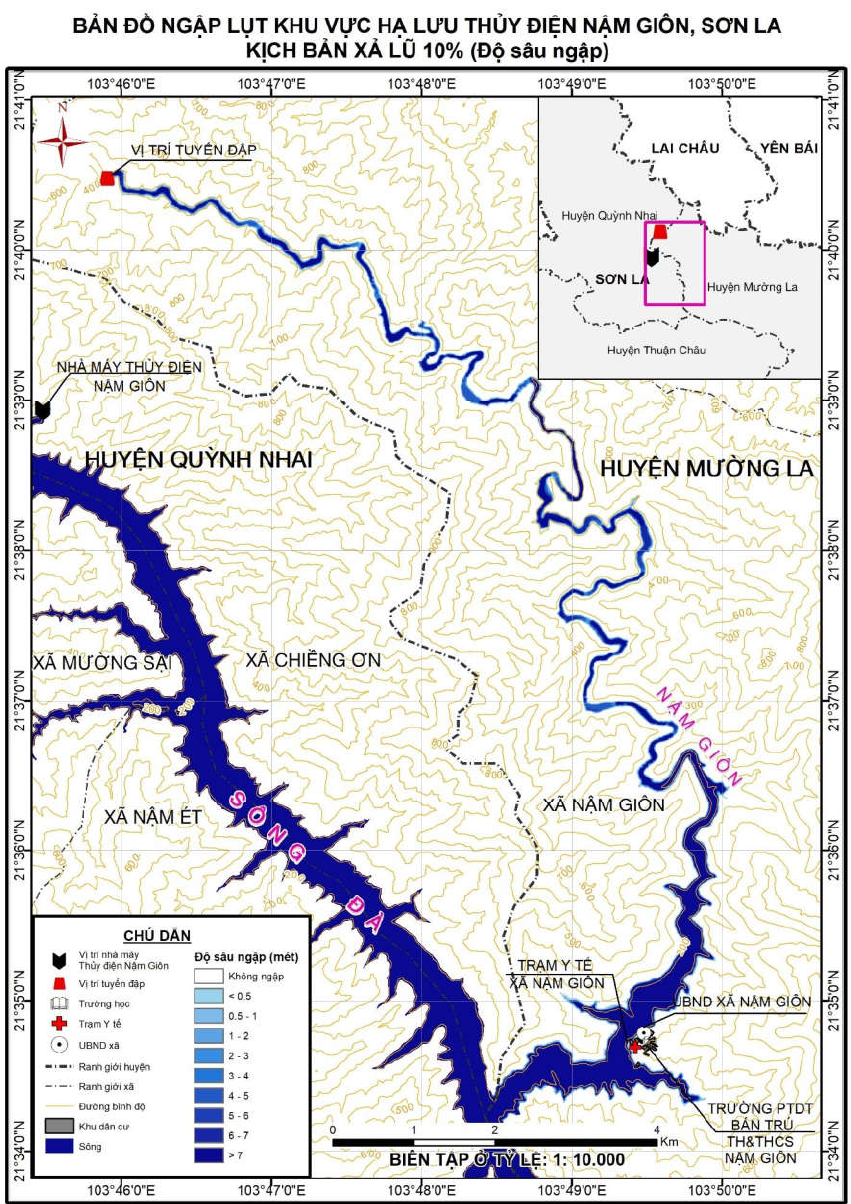

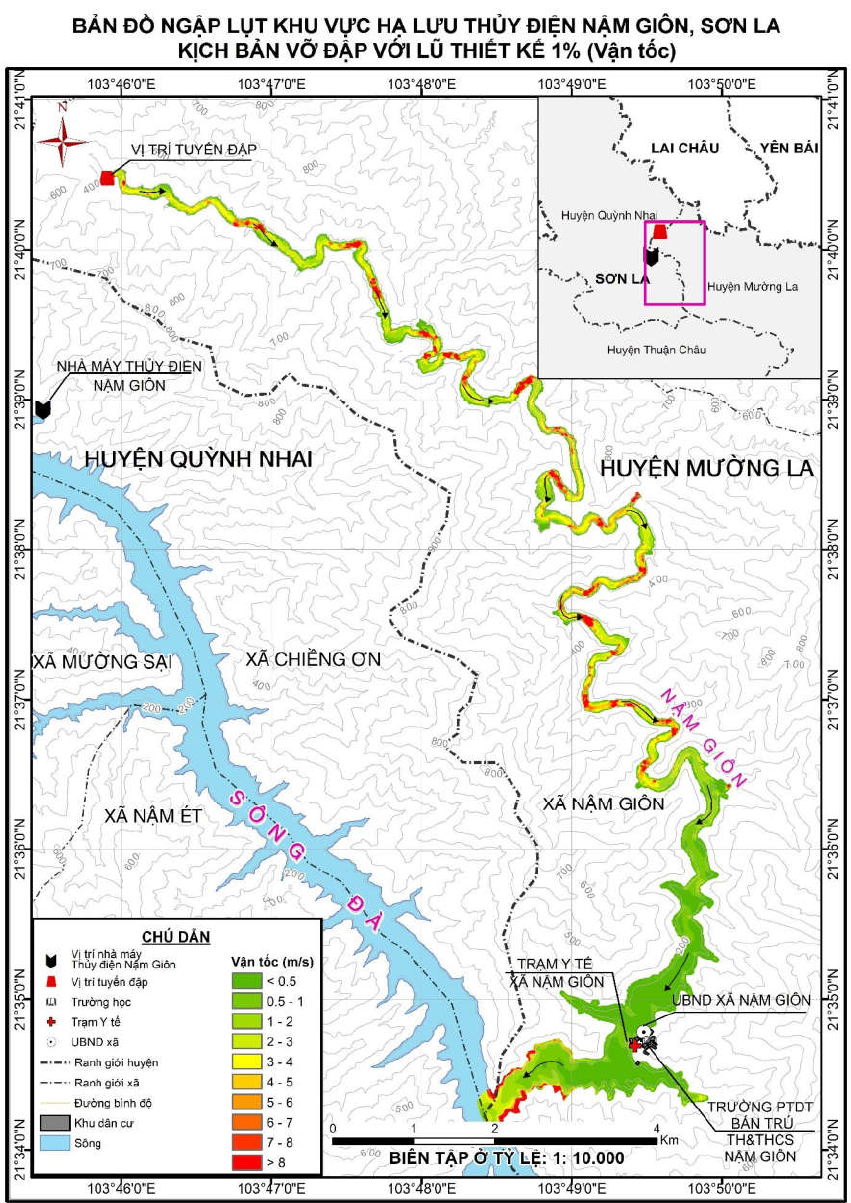

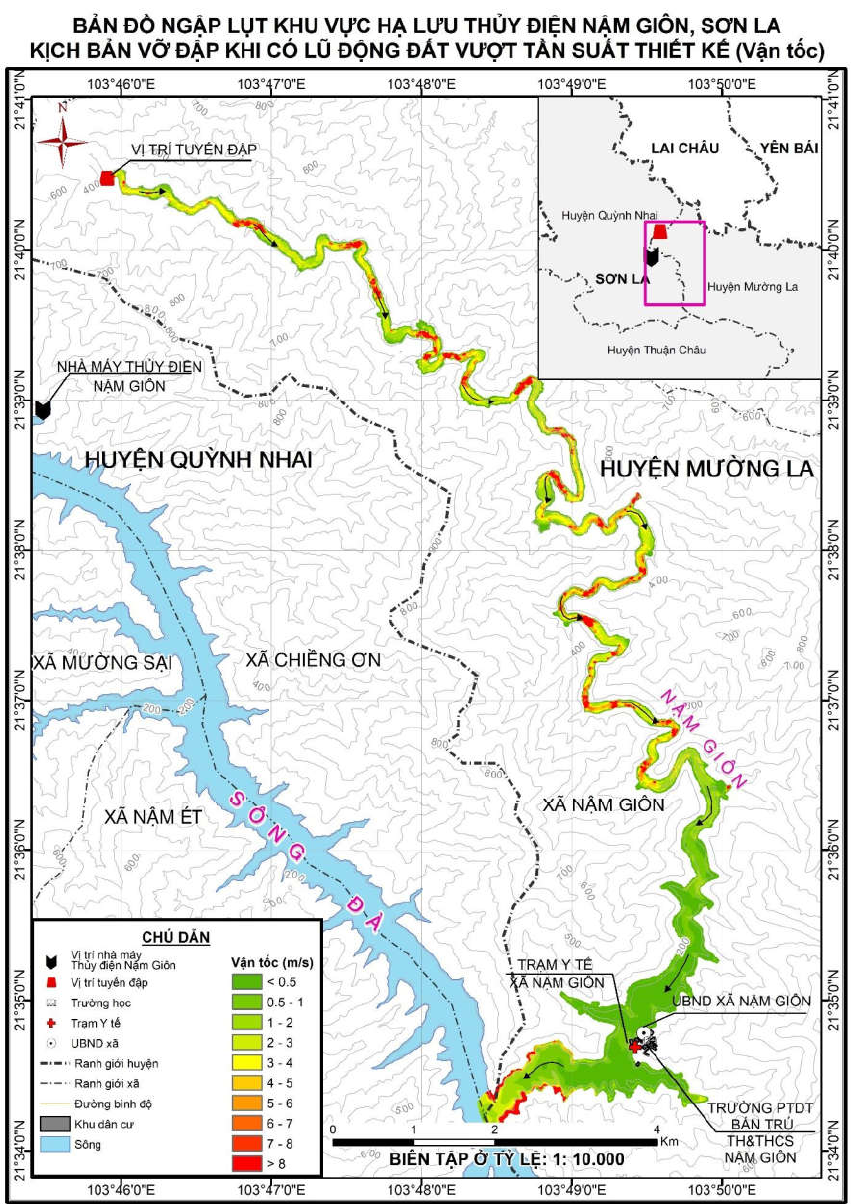

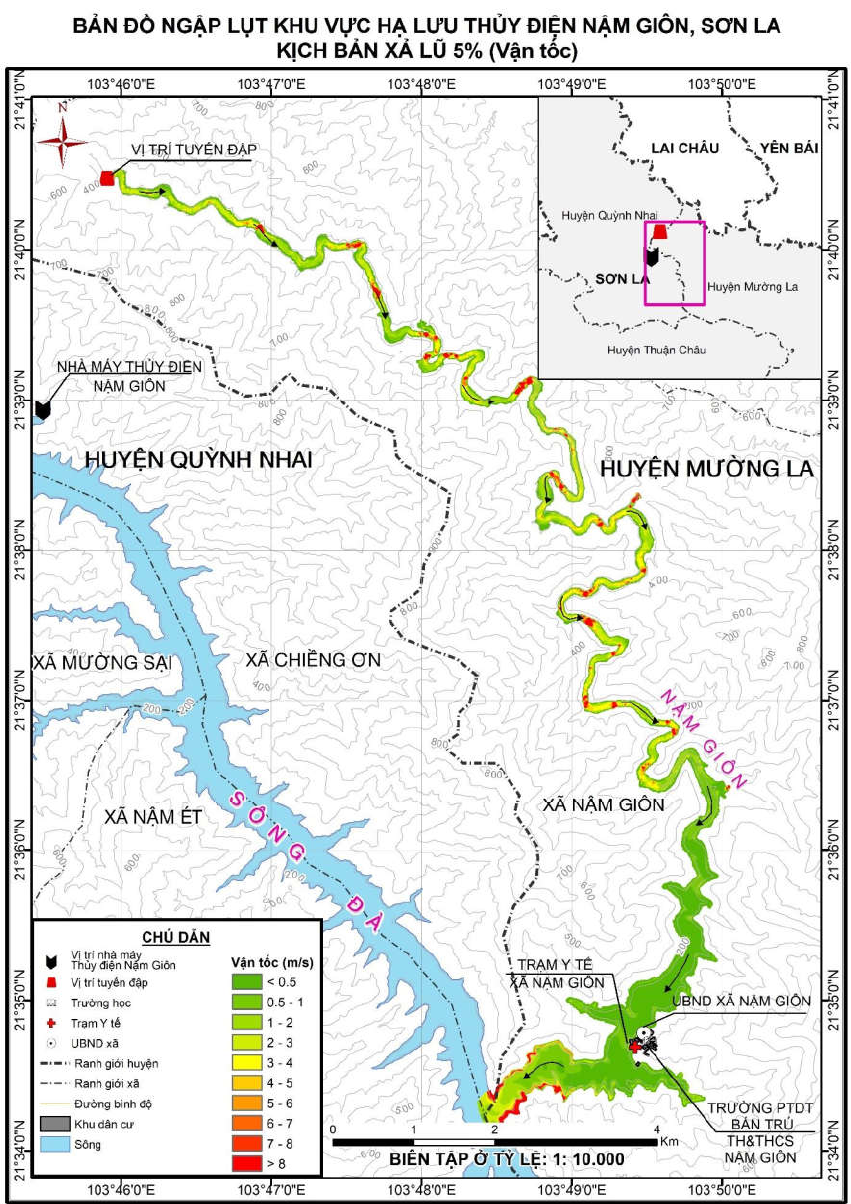

Bản đồ ngập lụt cho các đối tượng bị ảnh hưởng
Theo kết quả mô phỏng và điều tra thực tế, ứng với 8 kịch bản trên, khu
vực ngập lụt chỉ thuộc phạm vi lòng suối và vùng đất lâm nghiệp hai bờ suối.
Không có đối tượng nào ảnh hưởng bởi ngập lụt do hồ xả lũ hay sự cố vỡ đập gây
ra. Trên bản đồ ngập lụt được thể hiện ở các hình 3.12 đến 3.27 đã thể hiện vấn
đề này.
Bảng kê diện tích ngập lớn nhất, diện tích ngập của các loại sử dụng đất
Diện tích ngập chủ yếu tập trung phần lòng suối, khu vực đất lâm nghiệp 2
bờ bị ngập từ 23,8ha đến 54,3 ha tùy theo các kịch bản.
Bảng Error! No text of specified style in document..2. Thống kê diện tích
ngập lụt ứng với các loại đất
TT Ký
hiệu
kịch
bản
Tổng
diện
tích
ngập
lụt
(ha)
Diện tích ngập lụt ứng với
các độ sâu ngập (ha)
Lòng
suối
Khu vực
đất lâm
nghiệp hai
bờ
1 KB1 330,1 297,4 32,7
2 KB2 335,8 297,4 38,4
3 KB3 324,0 297,4 26,6
4 KB4 321,2 297,4 23,8
25
5 KB5 345,2 297,4 47,8
6 KB6 348,3 297,4 50,9
7 KB7 351,5 297,4 54,1
8 KB8 351,7 297,4 54,3
Bảng kê số nhà/hộ dân, số dân bị ảnh hưởng, các công trình, cơ sở hạ
tầng bị ảnh hưởng
Kết quả mô phỏng 8 kịch bản cho thấy không có hộ dân, công trình nhà cửa
nào khu vực hạ lưu nằm trong vùng ảnh hưởng do hồ xả lũ hoặc sự cố vỡ đập.
Kết quả mô phỏng 8 kịch bản cho thấy không có công trình, cơ sở hạ tầng
nào khu vực hạ lưu nằm trong vùng ảnh hưởng do hồ xả lũ hoặc sự cố vỡ đập.
Sử dụng phần mềm ArcGis kết hợp chồng ghép của hai loại bản đồ này để
xây dựng thành bản đồ ngập lụt. Kết quả xây dựng bản đồ ngập lụt hạ lưu thủy
điện Nâm Giôn theo các kịch bản được trình bày trong các hình dưới đây.
26
Hình Error! No text of specified style in document..1. Bản đồ ngập lụt (độ sâu
ngập tương ứng diện tích ngập lụt lớn nhất) hạ lưu thủy điện Nậm Giôn (KB1)
27
Hình Error! No text of specified style in document..2. Bản đồ ngập lụt (độ sâu
ngập tương ứng diện tích ngập lụt lớn nhất) hạ lưu thủy điện Nậm Giôn (KB2)
28
Hình Error! No text of specified style in document..3. Bản đồ ngập lụt (độ sâu
ngập tương ứng diện tích ngập lụt lớn nhất) hạ lưu thủy điện Nậm Giôn (KB3)
29
Hình Error! No text of specified style in document..4. Bản đồ ngập lụt (độ sâu
ngập tương ứng diện tích ngập lụt lớn nhất) hạ lưu thủy điện Nậm Giôn (KB4)
30
Hình Error! No text of specified style in document..5. Bản đồ ngập lụt (độ sâu
ngập tương ứng diện tích ngập lụt lớn nhất) hạ lưu thủy điện Nậm Giôn (KB5)
31
Hình Error! No text of specified style in document..6. Bản đồ ngập lụt (độ sâu
ngập tương ứng diện tích ngập lụt lớn nhất) hạ lưu thủy điện Nậm Giôn (KB6)
32
Hình Error! No text of specified style in document..7. Bản đồ ngập lụt (độ sâu
ngập tương ứng diện tích ngập lụt lớn nhất) hạ lưu thủy điện Nậm Giôn (KB7)
33
Hình Error! No text of specified style in document..8. Bản đồ ngập lụt (độ sâu
ngập tương ứng diện tích ngập lụt lớn nhất) hạ lưu thủy điện Nậm Giôn (KB8)
34
Hình Error! No text of specified style in document..9. Bản đồ ngập lụt (vận tốc
đỉnh lũ) hạ lưu thủy điện Nậm Giôn (KB1)
35
Hình Error! No text of specified style in document..10. Bản đồ ngập lụt (vận
tốc đỉnh lũ) hạ lưu thủy điện Nậm Giôn (KB2)
36
Hình Error! No text of specified style in document..11. Bản đồ ngập lụt (vận
tốc đỉnh lũ) hạ lưu thủy điện Nậm Giôn (KB3)
37
Hình Error! No text of specified style in document..12. Bản đồ ngập lụt (vận
tốc đỉnh lũ) hạ lưu thủy điện Nậm Giôn (KB4)
38
Hình Error! No text of specified style in document..13. Bản đồ ngập lụt (vận
tốc đỉnh lũ) hạ lưu thủy điện Nậm Giôn (KB5)
39
Hình Error! No text of specified style in document..14. Bản đồ ngập lụt (vận
tốc đỉnh lũ) hạ lưu thủy điện Nậm Giôn (KB6)
40
Hình Error! No text of specified style in document..15. Bản đồ ngập lụt (vận
tốc đỉnh lũ) hạ lưu thủy điện Nậm Giôn (KB7)
41
Hình Error! No text of specified style in document..16. Bản đồ ngập lụt (vận
tốc đỉnh lũ) hạ lưu thủy điện Nậm Giôn (KB8)
42
V. SƠ ĐỒ MẶT BẰNG ĐẬP, HỒ CHỨA VÀ VÙNG HẠ DU
1. Sơ đồ mặt bằng đập
2. Sơ đồ mặt bằng hồ chứa
43
VI. CÁC TÌNH HUỐNG XẢ LŨ KHẨN CẤP, TÌNH HUỐNG VỠ ĐẬP
VÀ BIỆN PHÁP ỨNG PHÓ ĐỂ BẢO ĐẢM AN TOÀN CHO VÙNG HẠ DU.
1. Tình huống xả lũ thiết kế
Sử dụng mô hình MIKE FLOOD để tính toán, mực nước lớn nhất hạ lưu
cách đập 100m là + 385,2m với lưu lượng là 1145m
3
/s; cách đập 500m là +383,3m
với lưu lượng là 1302 m
3
/s; cách đập 1000m là +380,8m với lưu lượng là 1350
m
3
/s. Vận tốc lũ là 4,5m/s và diện tích ngập là 330,1ha.
Công ty cần thực hiện các biện pháp ứng phó cụ thể như sau:
-
Công ty thực hiện nghiêm các quy định vận hành, quan trắc,
thông báo vận hành, dự báo lưu lượng đến hồ báo cáo kịp thời đến các
đơn vị liên quan theo quy định.
-
BCH nhà máy thông báo trực tiếp sự cố đập bằng công văn,
điện thoại, máy fax, loa phóng thanh cho UBND xã Nậm Giôn, cho
trưởng bản các bản lân cận và còi thông báo khẩn cấp để người dân nắm
được, không đi vào các vùng nguy hiểm.
- Thông báo sơ tán khẩn cấp người, tài sản, phương tiện máy móc trong
phạm vi có thể bị ảnh hưởng.
- Thông báo cho chính quyền địa phương vùng hạ lưu biết, thông báo tới
nhân dân để chủ động phòng tránh trong trường hợp xấu nhất có thể xảy ra.
- Thông báo cho Ban chỉ huy PCTT&TKCN tỉnh Sơn La, huyện Mường La
và xã Nậm Giôn để có biện pháp ứng cứu kịp thời.
- Huy động đội thanh niên xung kích Nhà máy trực sẵn sàng tham gia ứng
cứu và xử lý các tình huống bất ngờ có thể xảy ra.
Tuy nhiên căn cứ Bản đồ ngập lụt, số liệu điều tra, khảo sát hiện trạng dân
sinh kinh tế khu vực bị ảnh hưởng ứng xả lũ thiết kế thì mực nước hạ lưu sau đập
không gây ảnh hưởng gì đến dân cư cũng như các đối tượng khác.
2. Tình huống xả lũ kiểm tra
Sử dụng mô hình MIKE FLOOD để tính toán, mực nước lớn nhất hạ lưu
cách đập 100m là + 385,8m với lưu lượng là 1567m
3
/s; cách đập 500m là +384,5m
với lưu lượng là 1624 m
3
/s; cách đập 1000m là +382,0m với lưu lượng là 1715
m
3
/s. Vận tốc lũ là 5,0m/s và diện tích ngập là 335,8ha.
Công ty cần thực hiện các biện pháp ứng phó cụ thể như sau:
-
Công ty thực hiện nghiêm các quy định vận hành, quan trắc,
thông báo vận hành, dự báo lưu lượng đến hồ báo cáo kịp thời đến các
đơn vị liên quan theo quy định.
-
BCH nhà máy thông báo trực tiếp sự cố đập bằng công văn,
điện thoại, máy fax, loa phóng thanh cho UBND xã Nậm Giôn, cho
trưởng bản các bản lân cận và còi thông báo khẩn cấp để người dân nắm
được, không đi vào các vùng nguy hiểm.
- Thông báo sơ tán khẩn cấp người, tài sản, phương tiện máy móc trong phạm
vi có thể bị ảnh hưởng.
44
- Thông báo cho chính quyền địa phương vùng hạ lưu biết, thông báo tới
nhân dân để chủ động phòng tránh trong trường hợp xấu nhất có thể xảy ra.
- Thông báo cho Ban chỉ huy PCTT&TKCN tỉnh Sơn La, huyện Mường La
và xã Nậm Giôn để có biện pháp ứng cứu kịp thời.
- Huy động đội thanh niên xung kích Nhà máy trực sẵn sàng tham gia ứng
cứu và xử lý các tình huống bất ngờ có thể xảy ra.
Tuy nhiên căn cứ Bản đồ ngập lụt, số liệu điều tra, khảo sát hiện trạng dân
sinh kinh tế khu vực bị ảnh hưởng ứng xả lũ kiểm tra thì mực nước hạ lưu sau đập
không gây ảnh hưởng gì đến dân cư cũng như các đối tượng khác.
3. Tình huống xả lũ 5%
Sử dụng mô hình MIKE FLOOD để tính toán, mực nước lớn nhất hạ lưu
cách đập 100m là + 382,7m với lưu lượng là 1082m
3
/s; cách đập 500m là +381,9m
với lưu lượng là 1149 m
3
/s; cách đập 1000m là +379,3 m với lưu lượng là 1240
m
3
/s. Vận tốc lũ là 4,2m/s và diện tích ngập là 324,0ha.
Công ty cần thực hiện các biện pháp ứng phó cụ thể như sau:
-
Công ty thực hiện nghiêm các quy định vận hành, quan trắc,
thông báo vận hành, dự báo lưu lượng đến hồ báo cáo kịp thời đến các
đơn vị liên quan theo quy định.
-
BCH nhà máy thông báo trực tiếp sự cố đập bằng công văn,
điện thoại, máy fax, loa phóng thanh cho UBND xã Nậm Giôn, cho
trưởng bản các bản lân cận và còi thông báo khẩn cấp để người dân nắm
được, không đi vào các vùng nguy hiểm.
- Thông báo sơ tán khẩn cấp người, tài sản, phương tiện máy móc trong phạm
vi có thể bị ảnh hưởng.
- Thông báo cho chính quyền địa phương vùng hạ lưu biết, thông báo tới
nhân dân để chủ động phòng tránh trong trường hợp xấu nhất có thể xảy ra.
- Thông báo cho Ban chỉ huy PCTT&TKCN tỉnh Sơn La, huyện Mường La
và xã Nậm Giôn để có biện pháp ứng cứu kịp thời.
- Huy động đội thanh niên xung kích Nhà máy trực sẵn sàng tham gia ứng
cứu và xử lý các tình huống bất ngờ có thể xảy ra.
Tuy nhiên căn cứ Bản đồ ngập lụt, số liệu điều tra, khảo sát hiện trạng dân
sinh kinh tế khu vực bị ảnh hưởng ứng xả lũ kiểm tra thì mực nước hạ lưu sau đập
không gây ảnh hưởng gì đến dân cư cũng như các đối tượng khác.
4. Tình huống xả lũ 10%
Sử dụng mô hình MIKE FLOOD để tính toán, mực nước lớn nhất hạ lưu
cách đập 100m là + 382,1m với lưu lượng là 872m
3
/s; cách đập 500m là +381,3m
với lưu lượng là 925 m
3
/s; cách đập 1000m là +387,6 m với lưu lượng là 1020
m
3
/s. Vận tốc lũ là 3,9 m/s và diện tích ngập là 321,2ha.
Công ty cần thực hiện các biện pháp ứng phó cụ thể như sau:
45
-
Công ty thực hiện nghiêm các quy định vận hành, quan trắc,
thông báo vận hành, dự báo lưu lượng đến hồ báo cáo kịp thời đến các
đơn vị liên quan theo quy định.
-
BCH nhà máy thông báo trực tiếp sự cố đập bằng công văn,
điện thoại, máy fax, loa phóng thanh cho UBND xã Nậm Giôn, cho
trưởng bản các bản lân cận và còi thông báo khẩn cấp để người dân nắm
được, không đi vào các vùng nguy hiểm.
- Thông báo sơ tán khẩn cấp người, tài sản, phương tiện máy móc trong phạm
vi có thể bị ảnh hưởng.
- Thông báo cho chính quyền địa phương vùng hạ lưu biết, thông báo tới
nhân dân để chủ động phòng tránh trong trường hợp xấu nhất có thể xảy ra.
- Thông báo cho Ban chỉ huy PCTT&TKCN tỉnh Sơn La, huyện Mường La
và xã Nậm Giôn để có biện pháp ứng cứu kịp thời.
- Huy động đội thanh niên xung kích Nhà máy trực sẵn sàng tham gia ứng
cứu và xử lý các tình huống bất ngờ có thể xảy ra.
Tuy nhiên căn cứ Bản đồ ngập lụt, số liệu điều tra, khảo sát hiện trạng dân
sinh kinh tế khu vực bị ảnh hưởng ứng xả lũ kiểm tra thì mực nước hạ lưu sau đập
không gây ảnh hưởng gì đến dân cư cũng như các đối tượng khác.
5. Tình huống xả lũ vượt thiết kế 0,1%
Sử dụng mô hình MIKE FLOOD để tính toán, mực nước lớn nhất hạ lưu
cách đập 100m là + 386,3m với lưu lượng là 1592m
3
/s; cách đập 500m là +384,9m
với lưu lượng là 1674 m
3
/s; cách đập 1000m là +382,4 m với lưu lượng là 1865
m
3
/s. Vận tốc lũ là 5,3 m/s và diện tích ngập là 345,2ha.
Công ty cần thực hiện các biện pháp ứng phó cụ thể như sau:
-
Công ty thực hiện nghiêm các quy định vận hành, quan trắc,
thông báo vận hành, dự báo lưu lượng đến hồ báo cáo kịp thời đến các
đơn vị liên quan theo quy định.
-
BCH nhà máy thông báo trực tiếp sự cố đập bằng công văn,
điện thoại, máy fax, loa phóng thanh cho UBND xã Nậm Giôn, cho
trưởng bản các bản lân cận và còi thông báo khẩn cấp để người dân nắm
được, không đi vào các vùng nguy hiểm.
- Thông báo sơ tán khẩn cấp người, tài sản, phương tiện máy móc trong phạm
vi có thể bị ảnh hưởng.
- Thông báo cho chính quyền địa phương vùng hạ lưu biết, thông báo tới
nhân dân để chủ động phòng tránh trong trường hợp xấu nhất có thể xảy ra.
- Thông báo cho Ban chỉ huy PCTT&TKCN tỉnh Sơn La, huyện Mường La
và xã Nậm Giôn để có biện pháp ứng cứu kịp thời.
- Huy động đội thanh niên xung kích Nhà máy trực sẵn sàng tham gia ứng
cứu và xử lý các tình huống bất ngờ có thể xảy ra.
46
Tuy nhiên căn cứ Bản đồ ngập lụt, số liệu điều tra, khảo sát hiện trạng dân
sinh kinh tế khu vực bị ảnh hưởng ứng xả lũ kiểm tra thì mực nước hạ lưu sau đập
không gây ảnh hưởng gì đến dân cư cũng như các đối tượng khác.
6. Tình huống vỡ đập với lũ thiết kế 1%
Sử dụng mô hình MIKE FLOOD để tính toán, mực nước lớn nhất hạ lưu
cách đập 100m là + 387,3m với lưu lượng là 1882m
3
/s; cách đập 500m là +385,8m
với lưu lượng là 1986 m
3
/s; cách đập 1000m là +383,3 m với lưu lượng là 2102
m
3
/s. Vận tốc lũ là 5,1 m/s và diện tích ngập là 348,3ha.
Công ty cần thực hiện các biện pháp ứng phó cụ thể như sau:
-
Công ty thực hiện nghiêm các quy định vận hành, quan trắc,
thông báo vận hành, dự báo lưu lượng đến hồ báo cáo kịp thời đến các
đơn vị liên quan theo quy định.
-
BCH nhà máy thông báo trực tiếp sự cố đập bằng công văn,
điện thoại, máy fax, loa phóng thanh cho UBND xã Nậm Giôn, cho
trưởng bản các bản lân cận và còi thông báo khẩn cấp để người dân nắm
được, không đi vào các vùng nguy hiểm.
- Thông báo sơ tán khẩn cấp người, tài sản, phương tiện máy móc trong phạm
vi có thể bị ảnh hưởng.
- Thông báo cho chính quyền địa phương vùng hạ lưu biết, thông báo tới
nhân dân để chủ động phòng tránh .
- Thông báo cho Ban chỉ huy PCTT&TKCN tỉnh Sơn La, huyện Mường La
và xã Nậm Giôn để có biện pháp ứng cứu kịp thời.
- Huy động đội thanh niên xung kích Nhà máy trực sẵn sàng tham gia ứng
cứu và xử lý các tình huống bất ngờ có thể xảy ra.
Tuy nhiên căn cứ Bản đồ ngập lụt, số liệu điều tra, khảo sát hiện trạng dân
sinh kinh tế khu vực bị ảnh hưởng ứng xả lũ kiểm tra thì mực nước hạ lưu sau đập
không gây ảnh hưởng gì đến dân cư cũng như các đối tượng khác.
7. Tình huống vỡ đập với lũ kiểm 0,2%
Sử dụng mô hình MIKE FLOOD để tính toán, mực nước lớn nhất hạ lưu
cách đập 100m là + 388,2m với lưu lượng là 1961m
3
/s; cách đập 500m là +386,4m
với lưu lượng là 2105 m
3
/s; cách đập 1000m là +383,7 m với lưu lượng là 2221
m
3
/s. Vận tốc lũ là 5,5 m/s và diện tích ngập là 351,5ha.
Công ty cần thực hiện các biện pháp ứng phó cụ thể như sau:
-
Công ty thực hiện nghiêm các quy định vận hành, quan trắc,
thông báo vận hành, dự báo lưu lượng đến hồ báo cáo kịp thời đến các
đơn vị liên quan theo quy định.
-
BCH nhà máy thông báo trực tiếp sự cố đập bằng công văn,
điện thoại, máy fax, loa phóng thanh cho UBND xã Nậm Giôn, cho
47
trưởng bản các bản lân cận và còi thông báo khẩn cấp để người dân nắm
được, không đi vào các vùng nguy hiểm.
- Thông báo sơ tán khẩn cấp người, tài sản, phương tiện máy móc trong phạm
vi có thể bị ảnh hưởng.
- Thông báo cho chính quyền địa phương vùng hạ lưu biết, thông báo tới
nhân dân để chủ động phòng tránh trong trường hợp xấu nhất có thể xảy ra.
- Thông báo cho Ban chỉ huy PCTT&TKCN tỉnh Sơn La, huyện Mường La
và xã Nậm Giôn để có biện pháp ứng cứu kịp thời.
- Huy động đội thanh niên xung kích Nhà máy trực sẵn sàng tham gia ứng
cứu và xử lý các tình huống bất ngờ có thể xảy ra.
Tuy nhiên căn cứ Bản đồ ngập lụt, số liệu điều tra, khảo sát hiện trạng dân
sinh kinh tế khu vực bị ảnh hưởng ứng xả lũ kiểm tra thì mực nước hạ lưu sau đập
không gây ảnh hưởng gì đến dân cư cũng như các đối tượng khác.
8. Tình huống vỡ đập khi có lũ động đất vượt tần suất thiết kế (0,1%)
Sử dụng mô hình MIKE FLOOD để tính toán, mực nước lớn nhất hạ lưu
cách đập 100m là + 388,3m với lưu lượng là 2065m
3
/s; cách đập 500m là +386,4m
với lưu lượng là 2196 m
3
/s; cách đập 1000m là +383,8 m với lưu lượng là 2347
m
3
/s. Vận tốc lũ là 5,5 m/s và diện tích ngập là 351,7ha.
Công ty cần thực hiện các biện pháp ứng phó cụ thể như sau:
-
Công ty thực hiện nghiêm các quy định vận hành, quan trắc,
thông báo vận hành, dự báo lưu lượng đến hồ báo cáo kịp thời đến các
đơn vị liên quan theo quy định.
-
BCH nhà máy thông báo trực tiếp sự cố đập bằng công văn,
điện thoại, máy fax, loa phóng thanh cho UBND xã Nậm Giôn, cho
trưởng bản các bản lân cận và còi thông báo khẩn cấp để người dân nắm
được, không đi vào các vùng nguy hiểm.
- Thông báo sơ tán khẩn cấp người, tài sản, phương tiện máy móc trong phạm
vi có thể bị ảnh hưởng.
- Thông báo cho chính quyền địa phương vùng hạ lưu biết, thông báo tới
nhân dân để chủ động phòng tránh trong trường hợp xấu nhất có thể xảy ra.
- Thông báo cho Ban chỉ huy PCTT&TKCN tỉnh Sơn La, huyện Mường La
và xã Nậm Giôn để có biện pháp ứng cứu kịp thời.
- Huy động đội thanh niên xung kích Nhà máy trực sẵn sàng tham gia ứng
cứu và xử lý các tình huống bất ngờ có thể xảy ra.
Tuy nhiên căn cứ Bản đồ ngập lụt, số liệu điều tra, khảo sát hiện trạng dân
sinh kinh tế khu vực bị ảnh hưởng ứng xả lũ kiểm tra thì mực nước hạ lưu sau đập
không gây ảnh hưởng gì đến dân cư cũng như các đối tượng khác.
48
9. Công tác dự phòng thường xuyên để ứng phó và giảm các tình huống
gây mất an toàn cho đập, đảm bảo an toàn cho vùng hạ du đập
- Chuẩn bị cho công tác đón lũ, Ban giám đốc nhà máy đã triển khai công
tác PCTT&TKCN đối với Cán bộ công nhân viên nhà máy năm 2024.
- Triển khai bồi huấn quy trình vận hành hồ chứa cho CBNV tổ trực vận
hành đập. Đôn đốc và kiểm tra việc thực hiện công tác hàng tháng do Ban giám
đốc nhà máy lập đối với các tổ đội sản xuất. Công tác kiểm tra và bảo dưỡng thiết
bị nhà máy và đập đầu mối, đảm bảo đủ điều kiện đón lũ.
- Tổ chức lập phương án với các tình huống giả định và triển khai diễn tập
quy trình kỹ thuật cho CBNV nhà máy.
- Khi bắt đầu mùa lũ Ban chỉ huy PCTT&TKCN nhà máy cần tiến hành các
công việc sau:
+ Trưởng ban PCTT&TKCN phối hợp cùng Ban giám đốc nhà máy kiểm
tra đôn đốc công tác vận hành và báo mức nước hồ chứa (15 phút/1 lần) để nắm
bắt được tình hình nước về hồ phối hợp với phòng vận hành nhà máy để có phương
án vận hành thiết bị tổ máy hợp lý cụ thể:
+ Khi mực nước hồ đạt cao trình ngưỡng tràn nhà máy tiến hành phát điện
hết công suất, tổ vận hành đập thực hiện 15 phút báo mức nước và lưu lượng nước
về hồ. Khi lưu lượng về hồ tăng và nước tràn tự do qua đập tràn 20 cm đến 40 cm,
đảm bảo phát hết công suất. Nhân viên vận hành cập nhật và báo cáo thường
xuyên mực nước và lưu lượng về hồ.
+ Khi nhà máy phát hết công suất và phát hiện lưu lượng nước về tăng đột
ngột bắt đầu tiến hành mở cửa xả cát và tăng dần độ mở đến khi đạt độ mở 100%.
+ Kiểm tra tình trạng công trình, thiết bị, tình hình sạt lở vùng hồ để đưa ra
các biện pháp khắc phục kịp thời đảm bảo độ tin cậy và làm việc bình thường, an
toàn của công trình và thiết bị.
+ Đội Xung kích và Ban chỉ huy PCTT&TKCN tập trung chuẩn bị vật tư
thiết bị cần thiết sẵn sàng triển khai công tác kịp thời.
+ Phối hợp với chính quyền địa phương xã Nậm Giôn huyện Mường La
tỉnh Sơn La thông báo và tuyên truyền với nhân dân vùng hạ du đập thủy điện
những thông tin và điều lệnh về công tác PCTT&TKCN của hồ chứa thủy điện
Nậm Giôn.
+ Chuẩn bị các phương tiện và dụng cụ cần thiết phục vụ cho công tác
PCTT&TKCN.
VII. NỘI DUNG, HÌNH THỨC CẢNH BÁO; TRÁCH NHIỆM
TRUYỀN TIN CỦA CÁC TỔ CHỨC, CÁ NHÂN CÓ LIÊN QUAN.
1. Nội dung, hình thức cảnh báo
- Trường hợp xảy ra những tình huống bất thường, không thực hiện được
theo đúng lệnh vận hành, Ban Giám đốc Công ty CP ĐTXD&TM Hà Thao phải
49
báo cáo ngay với Trưởng Ban Chỉ đạo PCTT&TKCN tỉnh Sơn La để chỉ đạo xử
lý và báo cáo Sở Công Thương, Trưởng Ban Chỉ huy PCTT&TKCN các huyện
Mường La và huyện Quỳnh Nhai, Trưởng Ban Chỉ huy PCTT&TKCN xã Nậm
Giôn và xã Mường Giôn.
- Trước tình hình lũ lớn, có nguy cơ tràn qua đập, Ban Giám đốc Giám đốc
Công ty cổ phần ĐTXD&TM Hà Thao phải thông báo ngay đến Ban Chỉ huy
PCTT&TKCN xã Nậm Giôn và xã Mường Giôn và nhân dân canh tác ở khu vực
hạ lưu công trình thủy điện Nậm Giôn để chủ động phòng tránh.
- Trước tình hình lũ lớn, có nguy cơ xảy ra các tình huống khẩn cấp, Ban
Giám đốc Giám đốc Công ty cổ phần ĐTXD&TM Hà Thao phải thông báo ngay
đến Ban Chỉ đạo PCTT&TKCN tỉnh Sơn La, Ban Chỉ huy PCTT&TKCN các
huyện Mường La và huyện Quỳnh Nhai, Ban Chỉ huy PCTT&TKCN xã Nậm
Giôn và xã Mường Giôn và nhân dân sinh sống ở phía thượng, hạ lưu công trình
thủy điện Nậm Giôn để kịp thời phối hợp, có ứng xử cần thiết.
- Hình thức cảnh báo được thực hiện bằng: Còi, loa cảnh báo lũ, điện thoại,
tin nhắn, xe truyền thông di động, email, văn bản để lưu hồ sơ.
- Thực hiện cảnh báo trong quá trình vận hành xả lũ và vận hành phát điện
theo Điều 9 Quy trình vận hành hồ chứa thủy điện Nậm Giôn được UBND tỉnh
Sơn La phê duyệt tại quyết định số 2907/QĐ-UBND ngày 23/12/2020.
2. Trách nhiệm truyền tin của các tổ chức, cá nhân liên quan
- Ủy ban nhân dân tỉnh có trách nhiệm chỉ đạo Ủy ban nhân dân huyện, xã
vùng hạ du thực hiện xây dựng và ban hành phương án ứng phó với các tính huống
khẩn cấp trên địa bàn; Đài phát thanh truyền hình tỉnh đưa tin thông báo, cảnh báo
sâu rộng trong nhân dân; Các cơ quan ban ngành trong tỉnh triển khai công tác
phòng chống thiên tai theo đúng chứng năng nhiệm vụ.
- Ủy ban nhân dân huyện có trách nhiệm chỉ đạo Ủy ban nhân dân các xã hạ
du thực hiện công tác đảm bảo an toàn cho nhân dân vùng hạ du; Đài phát thanh
truyền hình huyện đưa tin thông báo, cảnh báo sâu rộng trong nhân dân; Các cơ
quan ban ngành trong huyện triển khai công tác phòng chống thiên tai theo đúng
chứng năng nhiệm vụ.
- Ủy ban nhân dân các xã vùng hạ du có trách nhiệm thông báo, cảnh báo
đến nhân dân trong xã thời điểm và lưu lượng xả lũ của nhà máy; Cảnh báo mức
độ ảnh hưởng của nước lũ đến khu vực hạ du; thực hiện di dân theo lệnh của Ủy
ban nhân dân cấp tỉnh; Thông báo cho phía Công ty tình trạng an toàn hạ du để
phối hợp trong công tác điều tiết; Báo cáo Ủy ban nhân dân huyện công tác ứng
phó với tình huống xả lũ khẩn cấp của nhà máy và yêu cầu hỗ trợ khi cần thiết.
- Công ty cổ phần ĐTXD&TM Hà Thao có trách nhiệm thông báo, cảnh báo
tình trạng công trình và ứng xử của Công ty trong công tác điều tiết lũ. Cảnh báo
mức độ ảnh hưởng đối với khu vực hạ du công trình.
40
Hình 01: Sơ đồ truyền tin
Thông báo, cảnh báo.
Chỉ đạo.
Công ty CP
ĐTXD&TM Hà Thao
UBND huyện
Mường La
UBND tỉnh
Sơn La
Các xã hạ du bị
ảnh hưởng
Cơ quan ban
ngành của
huyện
Cơ quan ban
ngành
của tỉnh
UBND huyện
Quỳnh Nhai
Cơ quan ban
ngành của
huyện
VIII. TRÁCH NHIỆM CỦA CHỦ SỞ HỮU, TỔ CHỨC KHAI THÁC
ĐẬP, HỒ CHỨA THỦY ĐIỆN; CÁC CƠ QUAN CHỨC NĂNG CỦA ĐỊA
PHƯƠNG VÀ CÁC TỔ CHỨC, CÁ NHÂN KHÁC CÓ LIÊN QUAN.
1. Công ty cổ phần ĐTXD&TM Hà Thao
- Thông báo các đợt lũ, sự cố đập và khu vực dự kiến ngập lụt và thời điểm
dự kiến kết thúc lũ/ khôi phục đập tới ban quản lý các bản trong khu vực bằng
điện thoại hoặc hình thức thông tin nhanh nhất, sau đó ban quản lý các bản trên
sẽ thông báo cho nhân dân các bản biết bằng loa phóng thanh.
- Phải triển khai ngay các biện pháp ứng phó phù hợp, kịp thời; đồng thời
báo cáo Ủy ban nhân dân tỉnh Sơn La, Ban Chỉ huy Phòng chống thiên tai và tìm
kiếm cứu nạn tỉnh Sơn La, Sở Công Thương tỉnh Sơn La và thông báo cho Ủy
ban nhân dân các cấp để kịp thời phối hợp ứng phó.
2. Ban chỉ huy PCTT&TKCN tỉnh Sơn La
Chỉ đạo các tình huống khẩn cấp khi có thiên tai và sự cố xảy ra.
Theo dõi, bám sát địa bàn khi có các tình huống khẩn cấp xảy ra, chỉ đạo
các đơn vị liên quan triển khai khẩn cấp biện pháp xử lý nêu trong phương án. Ra
lệnh điều động các lực lượng cứu hộ, cứu nạn tại chỗ trên địa bàn huyện Mường
La và Quỳnh Nhai hỗ trợ công tác di dời, sơ tán tránh lũ lụt;
Phát lệnh báo động trong các tình huống: Bắt đầu xuất hiện các sự cố đe
dọa đến an toàn đập; tình huống xả lũ khẩn cấp và tình huống vỡ đập. Phối hợp
với Nhà máy thủy điện Nậm Giôn thực hiện phương châm 4 tại chỗ khi có tình
huống khẩn cấp, chủ động triển khai phương án bảo vệ người và tài sản an toàn;
kịp thời báo cáo các cấp có thẩm quyền xin hỗ trợ lực lượng tìm kiếm cứu nạn;
3. Sở Nông nghiệp và PTNT tỉnh Sơn La
Cập nhật kịp thời thông tin thiên tai, công tác phòng ngừa, ứng phó, khắc
phục sự cố thiên tai và tìm kiếm cứu nạn, đề xuất với Ban chỉ huy PCTT&TKCN
tỉnh chỉ đạo; thông tin, cảnh báo thiên tai đến các ngành, địa phương, đơn vị để tổ
chức thực hiện.
Tham mưu cho Ban chỉ huy PCTT&TKCN tỉnh chỉ đạo kiểm tra, đôn đốc;
tổng hợp tình hình thực hiện nhiệm vụ công tác phòng ngừa ứng phó sự cố, thiên
tai và tìm kiếm cứu nạn tại Công ty Hà Thao.
Phối hợp với các sở ban ngành, Công ty Hà Thao triển khai, chỉ đạo, điều
hành và thực hiện nhiệm vụ phòng ngừa ứng phó sự cố, thiên tai.
4. Sở Công Thương tỉnh Sơn La
Đôn đốc Công ty cổ phần ĐTXD&TM Hà Thao thực hiện các quy định trong
Phương án ứng phó với tình huống khẩn cấp đập, hồ chứa thủy điện Nậm Giôn.
Tham mưu Ủy ban nhân dân tỉnh Sơn La phê duyệt điều chỉnh Phương án
ứng phó với tình huống khẩn cấp đập, hồ chứa thủy điện Nậm Giôn khi phát hiện
những bất cập, hạn chế. Xử lý các vi phạm theo thẩm quyền hoặc báo cáo UBND
42
tỉnh Sơn La trong trường hợp phát hiện những vi phạm các quy định trong phương
án này.
5. Trách nhiệm của Ủy ban nhân dân huyện Quỳnh Nhai và xã Mường
Giôn:
- Thường xuyên theo dõi diễn biến mưa lũ; phối hợp với Công ty Cổ phần
ĐTXD&TM Hà Thao nắm bắt tình hình mưa, lũ để chủ động tổ chức sơ tán dân
tại những khu vực có nguy cơ bị ngập đến nơi an toàn; kiến nghị với Công ty Cổ
phần ĐTXD&TM Hà Thao và báo cáo UBND tỉnh đề nghị sửa đổi, điều chỉnh,
bổ sung những nội dung không phù hợp của Phương án ứng phó với tình huống
khẩn cấp gây ảnh hưởng đến công tác PCTT và TKCN của địa phương.
- Huy động nhân lực, vật lực, phối hợp với nhà máy thủy điện Nậm Giôn
trong việc ứng phó với tình huống khẩn cấp, bảo vệ và xử lý sự cố công trình.
- Tuyên truyền, vận động nhân dân địa phương thực hiện đúng các quy định
và tham gia PCTT và TKCN, bảo vệ an toàn công trình hồ chứa thủy điện Nậm
Giôn .
6. Trách nhiệm của Ủy ban nhân dân huyện Mường La và xã Nậm
Giôn:
- Chỉ đạo các phòng ban, đơn vị liên quan tại địa phương phối hợp với
Công ty Cổ phần ĐTXD&TM Hà Thao thực hiện đúng các quy định trong Phương
án này.
- Ngăn chặn, xử lý theo thẩm quyền các hành vi ngăn cản việc thực hiện hoặc
vi phạm các quy định của Phương án này.
- Thực hiện phương án đảm bảo an toàn hạ du khi có lũ và trường hợp xảy ra
sự cố khẩn cấp.
- Theo dõi diễn biến mưa lũ; phối hợp với Công ty Cổ phần ĐTXD&TM Hà
Thao nắm bắt tình hình mưa, lũ để chủ động tổ chức sơ tán dân tại những khu vực
có nguy cơ bị ngập đến nơi an toàn
- Huy động nhân lực, vật lực, phối hợp với Công ty Cổ phần ĐTXD&TM Hà
Thao ứng phó với tình huống khẩn cấp, bảo vệ và xử lý sự cố công trình.
- Thống nhất với Công ty Cổ phần ĐTXD&TM Hà Thao về kế hoạch điều
tiết nước hồ chứa do chủ đập lập nhằm giảm thiểu tác động xấu đến sản xuất, đời
sống nhân dân và môi trường.
7. Trách nhiệm của nhân dân trong khu vực
Tuyệt đối chấp hành lệnh sơ tán của chính quyền các cấp;
Cung cấp thông tin về tình trạng ngập lụt tại khu vực sinh sống cho cơ quan
chức năng và chính quyền địa phương để được trợ giúp, ứng cứu kịp thời;
Thường xuyên theo dõi tình hình dự báo, cảnh báo, hướng dẫn của cơ quan
chức năng tự thực hiện các biện pháp phòng, tránh; phải tìm hiểu nắm được điểm
43
sơ tán gần nhất để trú ẩn; Chủ động dự trữ nước sạch, lương thực, thực phẩm thiết
yếu, thuốc chữa bệnh thông thường để sử dụng khi cần thiết;
Chủ động thu hoạch trước các sản phẩm nông nghiệp đã đến thời vụ; bảo
vệ, di chuyển vật nuôi, gia súc, gia cầm và các tài sản khác đến khu vực an toàn
nhằm giảm thiểu tối đa thiệt hại do thiên tai gây ra.
IX. PHƯƠNG ÁN HUY ĐỘNG VẬT TƯ, PHƯƠNG TIỆN, NHÂN LỰC
KHI XẢY RA TÌNH HUỐNG KHẨN CẤP.
1. Đối với Công ty cổ phần ĐTXD&TM Hà Thao
1.1. Công tác chuẩn bị nhân lực
- Thành lập và phân công nhiệm vụ Ban Chỉ huy PCTT&TKCN tại nhà máy
thủy điện Nậm Giôn.
Danh sách Ban chỉ huy PCTT&TKCN NMTĐ Nậm Giôn
TT Họ và tên Chức vụ Điện thoại
Nhiệm vụ phân
công
I
Ban chỉ huy
PCLB
Phòng vận hành
nhà máy
02123 856 160
1
Trương Đình An –
Phó Giám đốc
Công ty
Trưởng ban 0973 288 000
Phụ trách chung
Trực lãnh đạo
1 Phùng Đức Dương Phó Ban 0985.485.988
Phụ trách trực
tiếp tại nhà máy
2
Điêu Chính Quyết
Thành viên
0364.989.965
3 Lò Văn Thơm Thành viên 0964.169.783
4 Lò Văn Ngoan Thành viên 0977.673.018
5 Vũ Viết Phong Thành viên 0988.169.931
6 Là Văn Hải Thành viên 0982.974.972
7 Là Văn Tá Thành viên 0971.113.504
8 Nùng Văn Thạnh Thành viên 0347.476.994
9 Lò Văn Hà Thành viên 0329.891.006
10 Lò Văn Minh Thành viên 0344.140.908
11
Lò Văn Nhất
Thành viên
0968.777.187
12 Lò Văn Ngắm Thành viên 0979.680.387
13 Lò Văn Việt Thành viên 0396.263.113
14 Trần Thị Tình Thành viên 0868.070.500
15
Lò Văn Yêu
Thành viên
0966.565.817
16 Lò Văn Phong Thành viên 0987.608.109
17 Lù Văn Huấn Thành viên 0366.055.271
18
Mè
Văn Thái
Thành viên
0363.691.992
44
19 Ngần Văn Phong Thành viên
- Tổ chức bồi dưỡng và huấn luyện, kiểm tra nhân viên vận hành các chức
danh, đồng thời tổ chức diễn tập sự cố vận hành đập tràn;
- Hiện nay, chế độ trực của Nhà máy bố trí theo chế độ 3 ca, 4 kíp. Mỗi ca
trực vận hành bình thường có 9 người (trong đó có 1 nhân viên trực vận hành đập
tràn, cửa nhận nước). Trong mùa mưa lũ, khi có thao tác vận hành đập tràn, Công
ty sẽ cử bổ sung thêm đội xung kích và lực lượng sửa chữa để kiểm tra, hỗ trợ vận
hành nhằm đảm bảo an toàn, vận hành an toàn, tin cậy các cửa van;
- Trong trường hợp xảy ra sự cố nguy hiểm sẽ huy động nhân lực cả Công ty
và đề nghị hỗ trợ thêm lực lượng từ các đơn vị lực lượng vũ trang tại địa phương,
Ban chỉ huy PCTT&TKCN huyện Mường La và huyện Quỳnh Nhai.
1.2. Công tác chuẩn bị vật tư, vật liệu dự phòng, dụng cụ thiết bị xe gắn
máy, lương thực, thuốc y tế
Để công tác phòng chống thiên tai đạt hiệu quả cao, đảm bảo an toàn cho
người và công trình trong mùa mưa lũ, Công ty đã tiến hành mua sắm các loại vật
tư, vật liệu dự phòng, dụng cụ, thiết bị, xe máy, cụ thể như bảng sau:
STT Tên Đơn vị Số lượng Ghi chú
PHƯƠNG TIỆN BÁO ĐỘNG
1 Loa cầm tay Cái 02
2 Loa truyền thanh Bộ 01 Nhờ UBND xã
3 Còi điện Cái 01
4 Còi duyệt binh Cái 06
THIẾT BỊ MÁY MÓC, VẬT TƯ
1 Ô tô con loại bán tải Chiếc 01 Đã có
2 Ô tô tải kiêm cẩu tự hành 3.5T Cái 01 Thuê ngoài
3 Máy xúc lật hơi dung tích 2,5
m
3
Cái 01 Thuê ngoài
4 Máy xúc lật dung tích 1,65 m
3
Cái 01 Đã có
5 Máy xúc bánh xích dung tích 2,2
m
3
Cái 01 Đã có
6 Ô tô tải trọng 16 tấn Cái 03 Thuê ngoài
7 Cẩu tự hành 25 tấn Cái 01 Thuê ngoài
8 Pa lăng xích 20 tấn Chiếc 02 Thuê ngoài
9 Máy hàn, que hàn Cái 02 Đã có
10 Bộ hàn hơi Cái 01 Đã có
11 Cưa gỗ Cái 03 Đã có
12 Xẻng Chiếc 20 Đã có
13 Cuốc Chiếc 20 Đã có
14 Xà beng Chiếc 02 Đã có
15 Cuốc chim Cái 10 Đã có
45
STT Tên Đơn vị Số lượng Ghi chú
16 Rọ thép (1-:-2m3) Cái 100 Đã có
17 Đá hộc m3 250 Đã có
18 Bao tải Cái 200 Đã có
19 Dây thừng (
F
2,5cm) M 400 Đã có
20 Phao sắt (6x18m) Cái 06 Đã có
21 Phao bơi Cái 05 Đã có
22 Áo phao Bộ 15 Đã có
THIẾT BỊ CHIẾU SÁNG
1 Đèn pin tự nạp Cái 40 Đã có
2 Đèn bão Cái 25 Đã có
LƯƠNG THỰC, THỰC PHẨM
1 Mỳ tôm Thùng 06 Đã có
2
Sữa ông thọ
Hộp
100
Đã có
3
Sữa tươi
Thùng
04
Đã có
4 Nước uống đóng chai Thùng 06 Đã có
5 Bánh mỳ Gói 100 Đã có
THUỐC, DƯỢC PHẨM
1 Decolzen (vỉ 4 viên) Vỉ 20 Đã có
2
Typi (Vỉ 3 viên)
Vỉ
20
Đã có
3
Vitamin B1
hộp
900
Đã có
4 Vitamin C hộp 900 Đã có
5 Coperamin (Vỉ 10 viên) Vỉ 20 Đã có
6 Viên hạ sốt viên 50 Đã có
7 Dầu gió Trường Sơn Lọ 10 Đã có
8 Thuốc sát trùng Lọ 10 Đã có
9
Bông
Gói
20
10 Băng Cuộn 30
11 Gạc Gói 20
12 Băng dính Cuộn 10
Ngoài các trang thiết bị, phương tiện kể trên, khi cần thiết Công ty sẽ huy
động thêm các trang thiết bị, phương tiện phục vụ sản xuất trong Công ty đề nghị
hỗ trợ thêm lực lượng từ các đơn vị lực lượng vũ trang tại địa phương, BCH
PCTT&TKCN huyện Quỳnh Nhai và huyện Mường La để đáp ứng kịp thời trong
những trường hợp khẩn cấp, các vị trí tập kết vật tư, vật liệu, máy móc dụng vụ,
…
1.3 Công tác chuẩn bị về thông tin liên lạc, ánh sáng
- Công ty có máy tính, bộ đàm, điện thoại đặt tại phòng tổ chức hành chính
- Số điện thoại và Fax của vị trí trực PCTT&TKCN nhà máy Thủy điện
Nậm Giôn .
- Hệ thống thông tin tại nhà máy Thủy điện Nậm Giôn gồm: thông tin bằng
điện thoại, loa phóng thanh, còi thông báo xả lũ.
46
- Về ánh sáng: chuẩn bị đèn chiếu sáng khi phải xử lý vào ban đêm.
2. Đối với các cơ quan chức năng của địa phương, các tổ chức, cá nhân
khác
- Thực hiện nghiêm túc sự chỉ đạo của lãnh đạo địa phương, theo phân công
nhiệm vụ và thực hiện theo Phương án ứng phó thiên tai, Phương án ứng phó với
tình huống khẩn cấp do cơ quan, tổ chức và địa phương đã lập.
- Đối với trường hợp khẩn cấp, cần sự chung tay giúp sức, huy động toàn bộ
nguồn lực, vật lực, phương tiện ứng cứu của các tập thể cá nhân trên địa bàn tìm
kiếm, cứu hộ, cứu nạn giảm thiểu thiệt hại về người và tài sản.
- Cùng phối hợp với Công ty cổ phần ĐTXD&TM Hà Thao huy động nhân
lực và vật tư để ứng phó với các tình huống khẩn cấp, tránh gây thiệt hại về người
và tài sản.
X. DANH BẠ ĐIỆN THOẠI VÀ CÁC HÌNH THỨC LIÊN LẠC KHÁC
GIỮA CHỦ SỞ HỮU ĐẬP, HỒ CHỨA THỦY ĐIỆN; TỔ CHỨC KHAI
THÁC ĐẬP, HỒ CHỨA; CHÍNH QUYỀN VÀ CÁC CƠ QUAN CHỨC
NĂNG CỦA ĐỊA PHƯƠNG; CÁC CƠ QUAN KHÁC CÓ LIÊN QUAN ĐẾN
VẬN HÀNH AN TOÀN ĐẬP, HỒ CHỨA.
Tên Số điện thoại Địa chỉ liên lạc
VP Công ty 0212 3 856 160
Trương Đình An –
Phó Giám đốc
0973 288 000 an@lamsonvn.com
Phùng Đức Dương 0985.485.988 Namgion@lamsonvn.com
47
DANH SÁCH BAN CHỈ HUY PCTT VÀ TKCN CỦA CHÍNH QUYỀN
STT HỌ VÀ TÊN CHỨC DANH SÔ ĐIỆN THOẠI
Ban chỉ huy PCTT VÀ TKCN tỉnh Sơn La
1 Chủ tịch UBND tỉnh Trưởng ban 02123.850.469
2
Phó Chủ tịch UBND
tỉnh
Phó Trưởng ban thường
trực
02123.855.820
3
Giám đốc Sở NT và
PTNT
Phó trưởng ban phụ
trách công tác phòng
chống thiên tai
0212.3852.133
4
Chỉ huy trưởng
BCHQS tỉnh
Phó trưởng ban phụ
trách công tác cứu hộ,
cứu nạn thiên tai
069.889.101
Ban chỉ huy PCTT VÀ TKCN huyện Mường La
1 Chủ tịch UBND huyện Trưởng ban 0969 175 999
2
Phó Chủ tịch UBND
huyện
Phó trưởng ban 0913 331 828
3
Trưởng phòng NN và
PTNT
-
PT
Phó trưởng ban 0868 928 299
Ban chỉ huy PCTT VÀ TKCN huyện Quỳnh Nhai
1 Chủ tịch UBND Trưởng ban 0932.258.468
2
Phó Chủ tịch UBND
Phó ban
0912.126.459
Ban chỉ huy PCTT và TKCN xã Nậm Giôn
1 Chủ tịch UBND Trưởng ban 0393.846.167
2 Phó Chủ tịch UBND Phó ban 0379.547.202
Ban chỉ huy PCTT và TKCN xã Mường Giôn
1 Chủ tịch UBND Trưởng ban 0812.626.839
2 Phó Chủ tịch UBND Phó ban 0839.007.432
XI. TÀI LIỆU SỬ DỤNG ĐỂ LẬP PHƯƠNG ÁN
- Thuyết minh chung TKKT;
- Thuyết minh Điều kiện khí tượng thủy văn TKCS;
- Thuyết minh Điều kiện khí tượng thủy văn TKKT;
- Phụ II – Thông tư 09/2019/TT-BCT ngày 8/7/2019;
- Căn cứ tình hình thực tế tại hồ chứa thủy điện Nậm Giôn.
Bạn chưa Đăng nhập thành viên.
Đây là tiện ích dành cho tài khoản thành viên. Vui lòng Đăng nhập để xem chi tiết. Nếu chưa có tài khoản, vui lòng Đăng ký tại đây!
Quyết định 964/QĐ-UBND của Ủy ban nhân dân tỉnh Sơn La phê duyệt Phương án ứng phó với tình huống khẩn cấp đập, hồ chứa thủy điện Nậm Giôn thuộc huyện Mường La và huyện Quỳnh Nhai, tỉnh Sơn La
văn bản tiếng việt
văn bản TIẾNG ANH
* Lưu ý: Để đọc được văn bản tải trên Luatvietnam.vn, bạn cần cài
phần mềm đọc file DOC, DOCX và phần mềm đọc file PDF.
Bạn chưa Đăng nhập thành viên.
Đây là tiện ích dành cho tài khoản thành viên. Vui lòng Đăng nhập để xem chi tiết. Nếu chưa có tài khoản, vui lòng Đăng ký tại đây!
Từ khóa liên quan:
Quyết định 920/QĐ-UBND
Yêu cầu hỗ trợ
