Tiêu chuẩn Quốc gia TCVN 7687-2:2013 ISO 3070-2:2007 Máy công cụ - Điều kiện kiểm độ chính xác của máy doa và phay có trục chính nằm ngang - Phần 2: Máy có trụ máy di động và bàn máy cố định

Tiêu chuẩn kiểm độ chính xác của máy doa và phay có trục chính nằm ngang

Ngày 31/05/2013, Bộ Khoa học và Công nghệ đã công bố Tiêu chuẩn Quốc gia TCVN 7687-2:2013 ISO 3070-2:2007 về điều kiện kiểm độ chính xác đối với máy doa và phay có trục chính nằm ngang, trong đó quy định rõ các tiêu chí kiểm tra hình học, độ chính xác và khả năng lặp lại định vị của loại máy có trụ máy di động và bàn máy cố định.

Phạm vi áp dụng tiêu chuẩn này tương ứng với các phép kiểm hình học, kiểm gia công và kiểm độ chính xác của các máy doa và phay thông dụng, có độ chính xác thông thường. Tiêu chuẩn này cũng tham chiếu đến các tiêu chuẩn quốc gia khác nhằm xác định các dung sai cho từng phép kiểm.

Các phép kiểm hình học

Tiêu chuẩn quy định nhiều phép kiểm hình học, ví dụ:

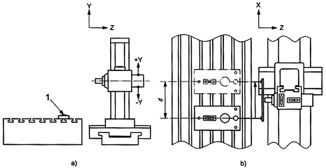

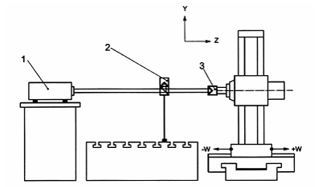

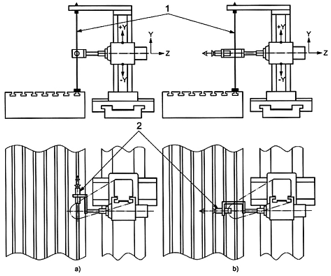

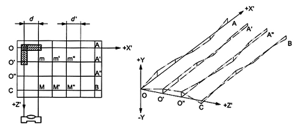

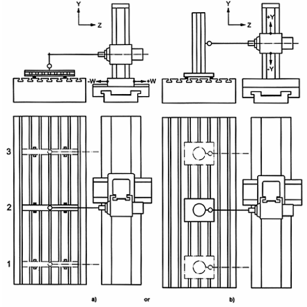

1. Kiểm độ thẳng và sai lệch góc của các trục tịnh tiến: Bao gồm kiểm soát độ thẳng chuyển động của trụ máy, bàn trượt trụ máy và ụ trục chính. Dung sai cụ thể cho các phép kiểm này được quy định rất chi tiết, ví dụ: độ thẳng chuyển động trụ máy trong mặt phẳng YZ có dung sai 0,02 với chiều dài đo lên đến 1000 mm.

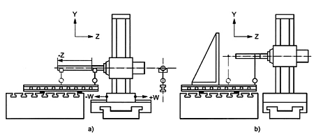

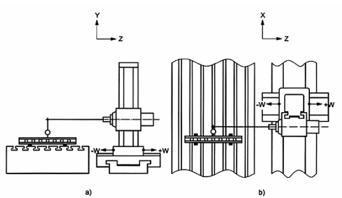

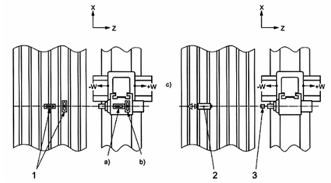

2. Kiểm độ vuông góc giữa các chuyển động: Các phép kiểm này yêu cầu xác định độ vuông góc giữa chuyển động của bàn trượt trụ máy với các trục khác. Dung sai cho các phép kiểm này cũng được ghi rõ là 0,03/1000.

Kiểm tra trục chính

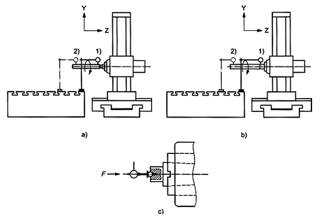

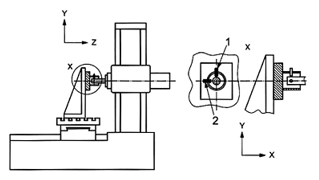

Đặc biệt, tiêu chuẩn này có những điều khoản riêng cho trục chính doa, bao gồm kiểm tra độ đảo hướng kính và độ trượt chiều trục. Dung sai đối với độ đảo hướng kính được quy định là 0,01 mm cho đường kính dưới 125 mm và 0,015 mm cho đường kính lớn hơn.

Nguyên công gia công

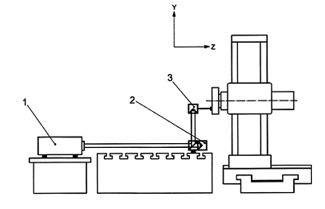

Hai nguyên công chính được nhắc đến là doa và phay, tương ứng với những yêu cầu và điều kiện làm việc cụ thể trên máy công cụ. Tiêu chuẩn này cũng dành một số lưu ý về cách thức thực hiện các phép kiểm cũng như dụng cụ đo đạc cần sử dụng, đảm bảo cho quá trình kiểm tra có tính chính xác và đáng tin cậy.

Tiêu chuẩn TCVN 7687-2:2013 quy định đầy đủ về điều kiện kiểm soát độ chính xác của máy doa và phay, nhấn mạnh tầm quan trọng của các phép kiểm trong hoạt động sản xuất cũng như bảo trì máy móc, góp phần nâng cao hiệu quả làm việc và độ an toàn trong sản xuất công nghiệp.
