TIÊU CHUẨN QUỐC GIA
TCVN 2943 : 1979
ỐNG VÀ PHỤ TÙNG BẰNG GANG - ỐNG GANG MIỆNG BÁT - KÍCH THƯỚC CƠ BẢN
Cast-iron pipes and pittings for water piping - Cast-iron pipes with socket - Main dimensions
Lời nói đầu
TCVN 2943 : 1979 do Công ty xây dựng cấp thoát nước, Bộ xây dựng biên soạn, Cục Tiêu chuẩn trình duyệt, Ủy ban Khoa học và Kỹ thuật nhà nước (nay là Bộ khoa học và công nghệ) ban hành.
Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
ỐNG VÀ PHỤ TÙNG BẰNG GANG - ỐNG GANG MIỆNG BÁT - KÍCH THƯỚC CƠ BẢN
Cast-iron pipes and pittings for water piping - Cast-iron pipes with socket - Main dimensions
1. Tiêu chuẩn này quy định kết cấu và kích thước cơ bản của ống gang miệng bát.
2. Hình dạng, kết cấu và kích thước cơ bản của ống gang miệng bát phải theo đúng chỉ dẫn trên Hình 1 và Bảng 1.

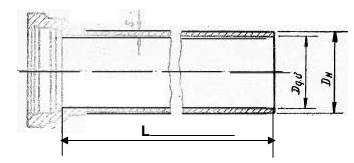

Hình 1
3 Ví dụ cách ghi: Ống gang EU - 400 TCVN 2943 : 1979.
4 Kích thước phần miệng bát theo TCVN 2944 : 1979.
Bảng 1
Kích thước tính bằng milimét
Đường kính quy ước Dqư (mm) | Đường kính ngoài DN (mm) | Chiều dày thành ống S (mm) | Khối lượng ống (kg) với chiều dài ống L (m) | Khối lượng một mét ống (kg) | ||||
2 | 3 | 4 | 5 | 6 | ||||
50 | 66 | 9 | 31,9 | 46 | - | - | - | 14,1 |
80 | 98 | 9 | 42,4 | 61 | - | - | - | 18,6 |
100 | 120 | 10 | - | 81,1 | - | - | - | 24,8 |
150 | 170 | 10 | - | 119 | 156 | 192 | 229 | 36,4 |
200 | 220 | 11 | - | - | 226 | 279 | 332 | 52,9 |
250 | 274 | 12 | - | - | 306 | 378 | 450 | 71,6 |
300 | 326 | 13 | - | - | 397 | 490 | 582 | 92,7 |
350 | 376 | 14 | - | - | 496 | 612 | 728 | 116,1 |
400 | 429 | 15 | - | - | 607 | 748 | 889 | 141,4 |
450 | 480 | 15 | - | - | 684,6 | 843,3 | 1001 | 158,7 |
500 | 532 | 17 | - | - | 857 | 1057 | 1256 | 199,4 |
600 | 635 | 19 | - | - | 1146 | 1413 | 1679 | 266,6 |
700 | 738 | 21 | - | - | 1473 | 1816 | 2159 | 342,9 |
800 | 842 | 23 | - | - | 1852 | 2281 | 2710 | 429,0 |
900 | 945 | 25 | - | - | 2270 | 2794 | 3318 | 523,9 |
1000 | 1048 | 27 | - | - | 2733 | 3361 | 3989 | 627,9 |
