Tiêu chuẩn Quốc gia TCVN 7290:2003 ISO 5408:1983 Ren trụ -Từ vựng

Tiêu chuẩn Quốc gia TCVN 7290:2003: Quy định từ vựng về ren trụ

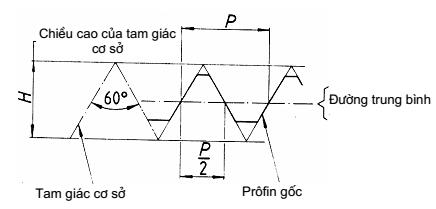

Tiêu chuẩn Quốc gia TCVN 7290:2003, được ban hành bởi Bộ Khoa học và Công nghệ, tương đương với ISO 5408:1983, và có hiệu lực kể từ năm 2003. Tiêu chuẩn này chủ yếu quy định các thuật ngữ và định nghĩa cơ bản liên quan đến ren trụ có profin gốc dạng tam giác trong mặt phẳng dọc trục, giúp sự giao tiếp và hiểu biết trong lĩnh vực cơ khí trở nên đồng bộ hơn.

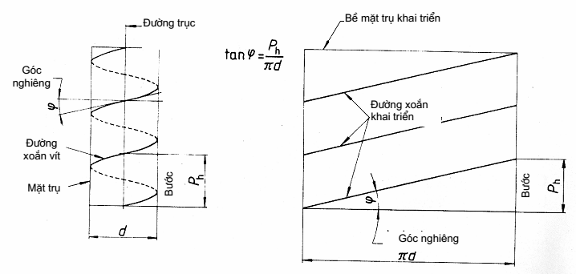

Tiêu chuẩn định rõ một số thuật ngữ chính. Đường xoắn (helix) được định nghĩa là đường cong quấn quanh một mặt trụ, cắt các đường sinh theo các góc không đổi. Bước của đường xoắn (lead) được tính bằng khoảng cách dọc trục giữa hai điểm cắt nhau liên tiếp của đường xoắn, trong khi góc nghiêng của đường xoắn (lead angle) là góc giữa đường tiếp tuyến với đường xoắn và mặt phẳng vuông góc với đường tâm của mặt trụ.

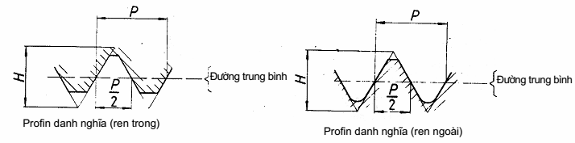

Về thuật ngữ ren vít, văn bản xác định rằng ren ngoài (external thread) là ren tạo thành bên ngoài mặt trụ, trong khi ren trong (internal thread) là ren hình thành bên trong mặt trụ. Ren phải (right hand thread) là ren được vặn theo chiều kim đồng hồ, còn ren trái (left hand thread) là ren vặn theo chiều ngược lại.

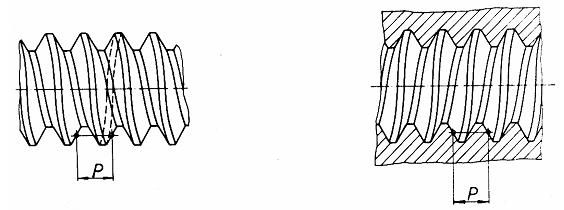

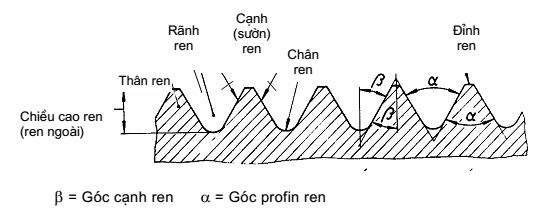

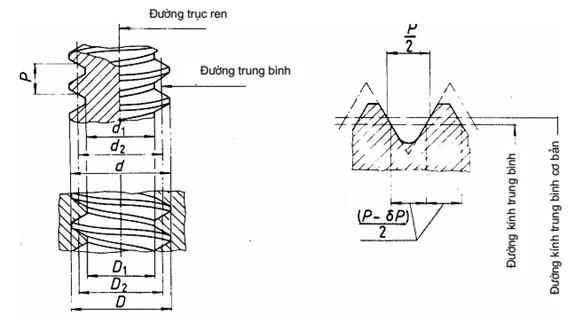

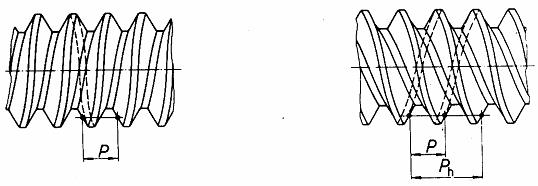

Văn bản cũng phân loại ren theo số lượng đầu mối, với ren một đầu mối (single-start thread) có một đầu mối và ren nhiều đầu mối (multi-start thread) có hai hoặc nhiều đầu mối. Các thuật ngữ liên quan khác như bước ren (pitch), chiều cao ren (thread height), và đường kính ngoài (major diameter) cũng được quy định rõ ràng.

Tiêu chuẩn giúp tiêu chuẩn hóa các thuật ngữ trong ngành cơ khí, từ đó tạo điều kiện thuận lợi cho các nhà sản xuất và kỹ sư trong việc thiết kế, sản xuất và kiểm tra các sản phẩm có sử dụng ren trụ. Việc tuân thủ TCVN 7290:2003 sẽ đảm bảo chất lượng và độ chính xác trong các sản phẩm, phục vụ tốt hơn cho nhu cầu của người tiêu dùng và tiết kiệm thời gian, chi phí cho doanh nghiệp.
