Tiêu chuẩn TCVN 11763:2016 Thử không phá huỷ mối hàn - Thử siêu âm - Mô tả đặc tính của các chỉ thị trong mối hàn

Tiêu chuẩn quốc gia TCVN 11763:2016 ISO 23279:2010 về Thử không phá huỷ mối hàn

Ngày 30/12/2016, Bộ Khoa học và Công nghệ đã công bố Tiêu chuẩn quốc gia TCVN 11763:2016, tương đương với ISO 23279:2010, quy định về thử không phá huỷ mối hàn qua phương pháp thử siêu âm để mô tả đặc tính của các chỉ thị trong mối hàn.

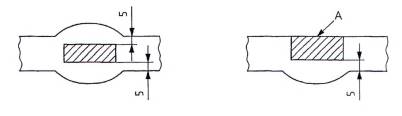

Tiêu chuẩn này áp dụng cho việc mô tả các chỉ thị bên trong mối hàn, phân loại chúng thành phẳng hoặc không phẳng. Nó cũng áp dụng cho các chỉ thị khi bề mặt hàn đã được loại bỏ.

Phân loại và quy trình thử nghiệm

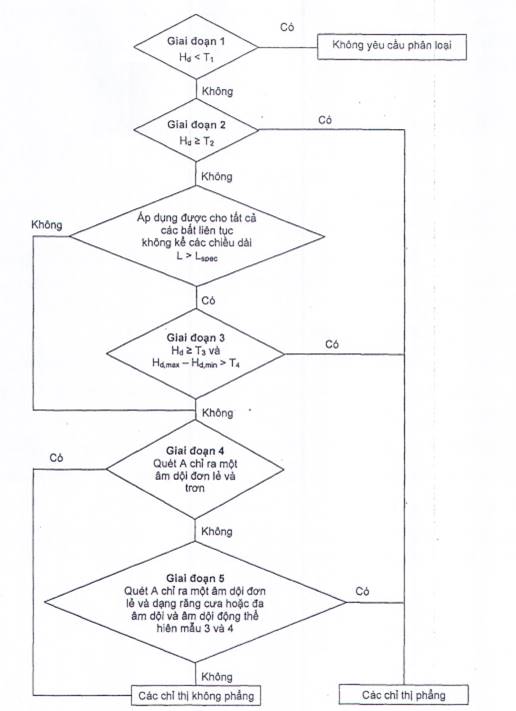

Việc phân loại được thực hiện dựa trên một quy trình lưu đồ, trong đó các yếu tố xét đến như kỹ thuật hàn, vị trí hình học của chỉ thị, biên độ âm dội lớn nhất, và hệ số phản xạ theo hướng. Quy trình quy định 5 giai đoạn để phân loại các chỉ thị:

1. Giai đoạn 1: Xác định chỉ thị có biên độ âm dội thấp không quan trọng.
2. Giai đoạn 2: Phân loại chỉ thị có biên độ âm dội cao là phẳng.

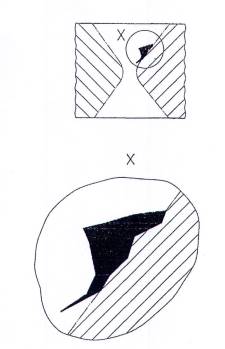

3. Giai đoạn 3: Phân loại các chỉ thị không ngấu.
4. Giai đoạn 4: Phân loại chỉ thị dựa trên mẫu âm dội tĩnh.
5. Giai đoạn 5: Phân loại chỉ thị dựa trên mẫu âm dội động.

Tiêu chí phân loại cụ thể

Các tiêu chí phân loại cụ thể bao gồm:

• Biên độ âm dội: Chỉ thị với biên độ thấp hơn mức giá trị cụ thể sẽ không được phân loại, trong khi chỉ thị với biên độ cao sẽ được phân loại là phẳng.

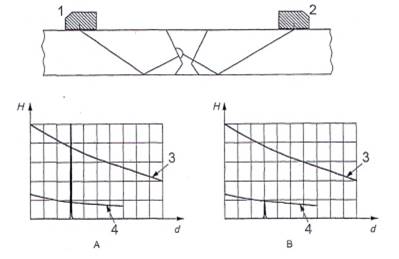

• Hệ số phản xạ theo hướng: Áp dụng cho các chỉ thị có chiều dài nhất định, yêu cầu các âm dội so sánh từ cùng một vật phản xạ và tại các vị trí tối đa.
• Mẫu âm dội tĩnh: Chỉ thị có âm dội đơn lẻ sẽ được phân loại là không phẳng, trong khi những âm dội phức tạp hơn sẽ tiếp tục được kiểm tra ở giai đoạn 5.
• Mẫu âm dội động: Xem xét sự phân loại dựa trên các âm dội riêng lẻ trong một đường bao xác định.

Tiêu chuẩn này nhấn mạnh tầm quan trọng của quy trình thử nghiệm được thực hiện đúng cách và yêu cầu so sánh từ nhiều phương kiểm tra để đạt được độ chính xác cao trong phân loại.

Phụ lục và các tiêu chí tham khảo

Bảng A.1 trong Phụ lục cung cấp các ngưỡng khác nhau cho từng giai đoạn phân loại. Điều này giúp người thực hiện có thể dễ dàng xác định được vị trí và đặc điểm của các chỉ thị trong mối hàn để đưa ra các quyết định an toàn và hiệu quả cho công tác kiểm tra và sửa chữa.

Tiêu chuẩn TCVN 11763:2016 giúp đảm bảo chất lượng cũng như an toàn trong các công trình xây dựng và cơ khí liên quan đến mối hàn.
