Tiêu chuẩn TCVN 11760:2016 Thử không phá huỷ mối hàn - Thử siêu âm - Mức chấp nhận

Tiêu chuẩn quốc gia TCVN 11760:2016 quy định về thử không phá hủy mối hàn bằng siêu âm

Ngày 30/12/2016, Bộ Khoa học và Công nghệ đã công bố Tiêu chuẩn quốc gia TCVN 11760:2016, quy định về thử không phá hủy mối hàn bằng siêu âm và mức chấp nhận. Tiêu chuẩn này hoàn toàn tương đương với ISO 11666:2010 và có hiệu lực ngay sau khi ban hành.

Tiêu chuẩn này có đối tượng điều chỉnh là các mối hàn thấu hoàn toàn ở thép ferit, với độ dày từ 8 mm đến 100 mm. Nó áp dụng cho việc thử nghiệm mối hàn theo các mức chất lượng B và C, như đã được quy định tại TCVN 7472 (ISO 5817). Không bao gồm mức chất lượng D vì không yêu cầu thử siêu âm cho loại mối hàn này.

Phạm vi áp dụng

Tiêu chuẩn quy định các mức chấp nhận thử siêu âm cho các liên kết hàn thấu hoàn toàn ở thép ferit, cho phép mở rộng ra các loại mối hàn và vật liệu khác với độ dày lớn hơn 100 mm, nếu đảm bảo các đặc tính hình học và âm học đầy đủ. Tần số đầu dò cần sử dụng trong thử nghiệm nằm trong khoảng từ 2 MHz đến 5 MHz.

Mức chấp nhận và kỹ thuật thử nghiệm

Các mức chấp nhận được phân loại theo các kỹ thuật khác nhau dựa trên tiêu chuẩn ISO 17640, bao gồm bốn kỹ thuật:

1. Kỹ thuật 1 (lỗ khoan cạnh)
2. Kỹ thuật 2 (lỗ đáy phẳng)
3. Kỹ thuật 3 (rãnh hình chữ nhật)
4. Kỹ thuật 4 (kỹ thuật tiếp đôi)

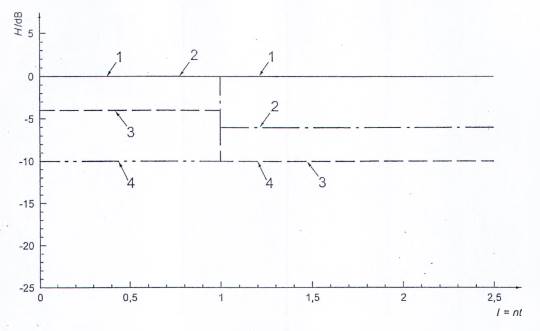

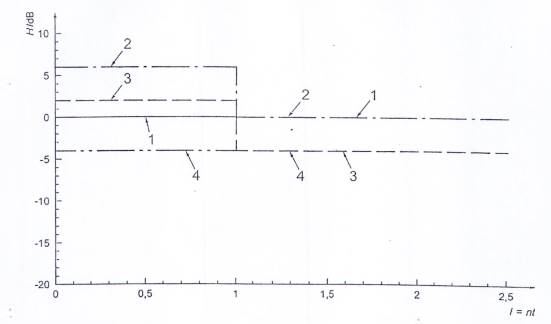

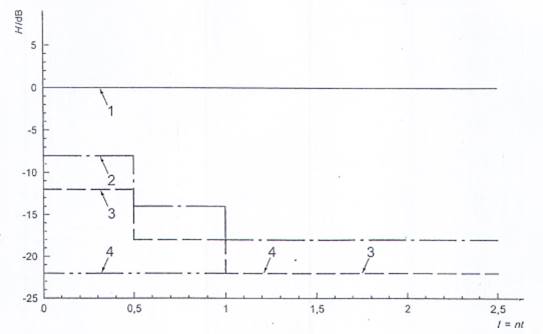

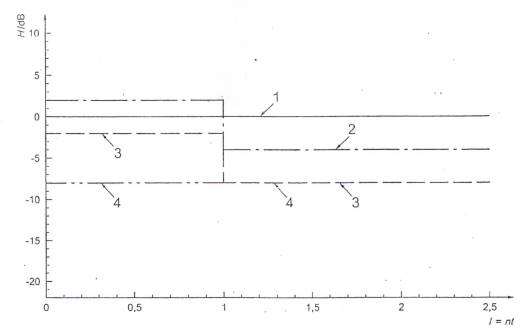

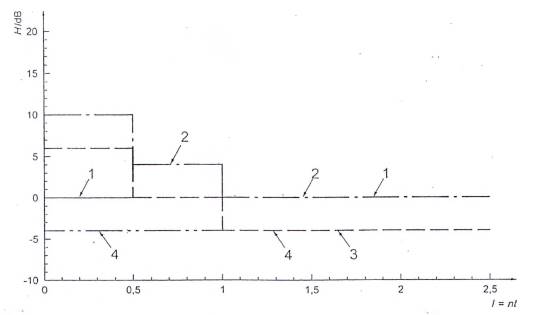

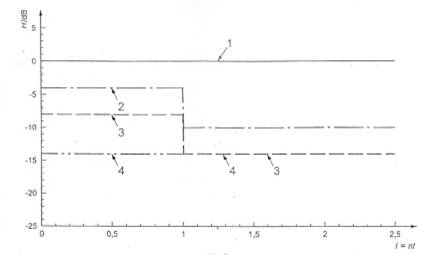

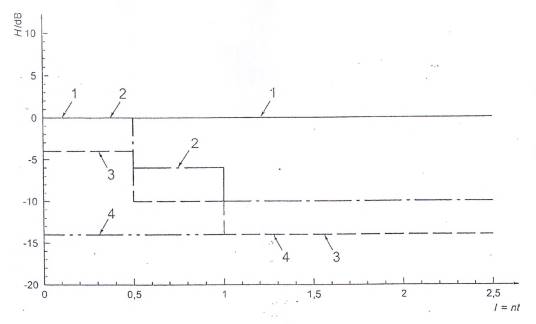

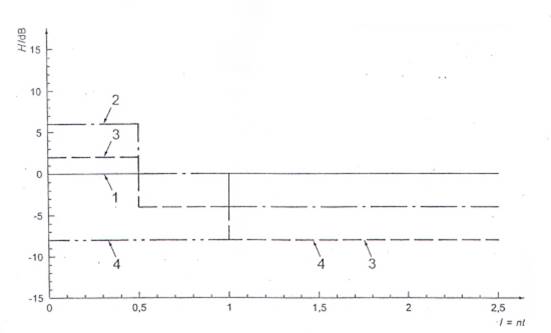

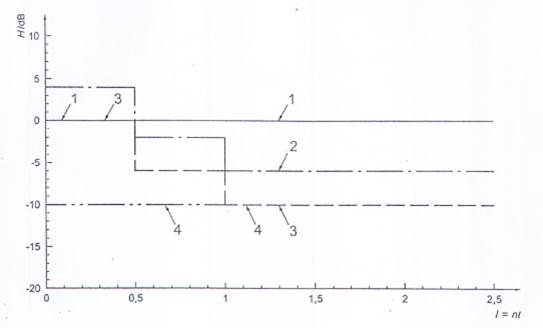

Mỗi kỹ thuật có các mức chấp nhận (AL 2 và AL 3) và các mức ghi, được quy định cụ thể trong bảng A.1 của tiêu chuẩn. Các mức này liên quan đến các chỉ thị dọc và ngang của mối hàn.

Quy trình xác định độ nhạy

Để thiết lập độ nhạy của thiết bị thử nghiệm, tiêu chuẩn quy định sử dụng bốn kỹ thuật khác nhau, dựa trên các lỗ khoan và đường cong khoảng cách-khuếch đại-kích thước. Điều này cho phép thiết lập mức độ chính xác trong khả năng phát hiện các khiếm khuyết của mối hàn.

Chiều dài chỉ thị và đánh giá

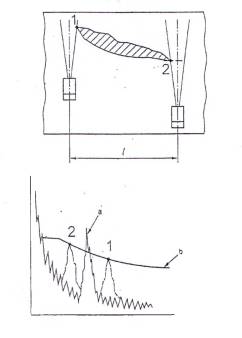

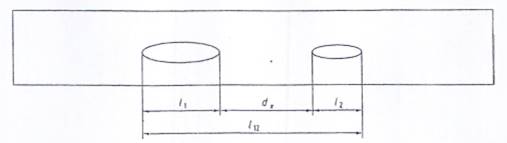

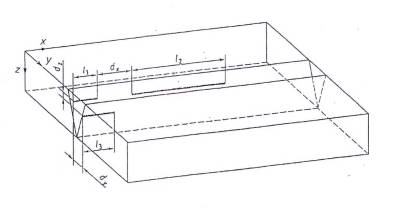

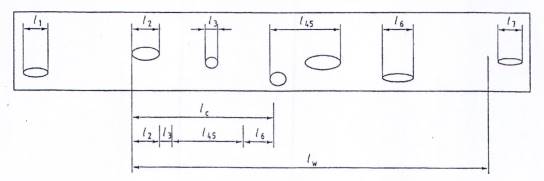

Chiều dài của chỉ thị phải được đo theo phương pháp định nghĩa trong tiêu chuẩn, và việc nhóm các chỉ thị dựa trên chiều dài và khoảng cách giữa chúng được quy định rõ ràng để đảm bảo độ chính xác trong đánh giá kết quả thử nghiệm.

Nhờ tiêu chuẩn này, quá trình kiểm tra và đánh giá chất lượng mối hàn sẽ trở nên rõ ràng và dễ dàng hơn, góp phần nâng cao độ tin cậy trong ngành công nghiệp hàn.
