Thông báo 14074/TB-CHQ 2026 về kết quả xác định trước mã số đối với thiết bị đọc RFID

BỘ TÀI CHÍNH
CỤC HẢI QUAN
^{_____________}

Số: 14074/TB-CHQ

CỘNG HÒA XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
^{__________________________}

Hà Nội, ngày 19 tháng 3 năm 2026

1. Hàng hóa đề nghị xác định trước mã số do tổ chức, cá nhân cung cấp:

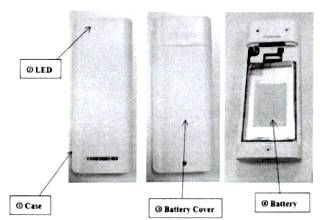

2. Tóm tắt mô tả hàng hóa được xác định trước mã số: Theo hồ sơ đề nghị xác định trước mã số, thông tin mặt hàng như sau: - Thành phần, cấu tạo: vỏ nhựa, LED, Pin, Mô đun RFID, Ăng ten RFID, Mô đun BLE (Bluetooth), Ăng ten NFC.

Vỏ nhựa: Bảo vệ mạch bên trong chống sốc bởi tác động bên ngoài.

Đèn LED: Hiển thị trạng thái và kiểm tra kết nối.

Pin : Cấp nguồn cho thiết bị hoạt động.

Bộ nhớ: Thiết bị được thiết kế có bộ nhớ tạm để lưu trữ dữ liệu trong khi chờ truyền tải dữ liệu về đến trung tâm.

Mô đun RFID: Sử dụng sóng vô tuyến để đọc dữ liệu từ các thẻ RFID Tags gắn trên sản phẩm với thành phần chính trong mạch như sau: RFID IC: Xử lý điều chế và giải điều chế tín hiệu tần số vô tuyến RF (Radio Frequency) để truyền và nhận dữ liệu; MCU (Vi điều khiển): Quản lý giao thức RFID và kiểm soát luồng tín hiệu của mô-đun; Bộ khuếch đại công suất (Power Amp.): Khuếch đại công suất của tín hiệu truyền đi; Bộ ghép hướng (Diriectional Coupler): có tác dụng chính là cô lập (cách ly) đường truyền tín hiệu phát (TX) và đường thu tín hiệu (RX) khi sử dụng chung một anten. Ăng ten RFID: dùng để truyền, nhận tín hiệu giữa đầu đọc RFID và thẻ RFID Tags thông qua sóng vô tuyến tần số 900 MHz. Mô đun Bluetooth BLE: Kết nối/truyền thông tin đọc được từ thẻ RFID Tags về máy chủ qua giao tiếp BLE với thành phần chính trong mạch như sau:_IC BLE: Mạch tích hợp kết hợp chức năng của bộ thu phát RF (Radio Frequency) và vi điều khiển MCU (Microcontroller Unit) để giao tiếp theo chuẩn Bluetooth năng lượng thấp BLE- Bluetooth Low Energy; Ăng ten BLE: Tích hợp trên mô đun BLE dùng để truyền, nhận tín hiệu giữa đầu đọc RFID và cổng Gateway qua sóng vô tuyến tần số 2.4 GHz; Bộ chuyển đổi DC-DC/Converter: Tăng áp chuyển đổi điện áp nguồn pin 3V thành nguồn 5V cần thiết cho mô-đun hoạt động;

Ăng ten NFC: dùng để đọc dữ liệu từ vi điều khiển MCU của thiết bị giúp người dùng có thể kiểm tra các thông tin của thiết bị RFID. Ăng ten thu phát tín hiệu NFC (Near-Field Communication) băng tần 13.65 Mhz;

Các linh kiện khác: Điện trở, cuộn cảm, tụ điện, thạch anh, đi-ốt,...

- Cơ chế hoạt động, cách thức sử dụng:

Cơ chế hoạt động:

Khởi tạo hệ thống và cấp nguồn: Pin (Battery) 3V được kết nối. Bộ chuyển đổi  (DC/DC tăng điện áp từ 3V lên 5V để cung cấp nguồn cho  MCU và  RFID IC. Mô-đun BLE và mô-đun RFID được khởi tạo và kiểm tra trạng thái hoạt động.

Quét RFID và Thu thập Dữ liệu:  MCU sử dụng  RFID IC để khởi tạo việc truyền sóng vô tuyến ở tần số cụ thể. Tín hiệu được gửi đến  Bộ khuếch đại công suất (Power Amp) để khuếch đại. Tín hiệu khuếch đại đi qua  Bộ ghép định hướng (Directional Coupler) và được phát ra ngoài qua  Ăng-ten RFID ở tần số 900MHz. Khi có một thẻ RFID Tags thụ động nằm trong phạm vi phủ sóng của trường điện từ này, năng lượng từ sóng vô tuyến sẽ kích hoạt thẻ. Thẻ sau đó phản hồi bằng cách truyền dữ liệu nhận dạng duy nhất (ID-Identification) của nó trở lại ăng-ten  của mô đun RFID.  Ăng-ten RFID thu tín hiệu phản hồi, được định hướng qua  Directional Coupler tới cổng RX của  RFID IC.

Xử lý và giải mã tín hiệu:  RFID IC giải điều chế (demodulated) và giải mã (decoded) tín hiệu thu được đề trích xuất dữ liệu số của thẻ. Tín hiệu được gửi đến vi xử lý trung tâm  MCU (Microcontroller Unit) nhận dạng và xử lý bằng giao thức RFID- Radio Frequency Identification.

Truyền dữ liệu BLE (Bluetooth Low Energy):  MCU gửi dữ liệu đã nhận được từ mô-đun RFID đến  BLE IC.  BLE IC chuyển đổi dữ liệu thành tín hiệu bluetooth năng lượng thấp BLE (Bluetooth Low Energy). Tín hiệu được truyền vào không khí thông qua  Ăng-ten BLE ở tần số 2.4Ghz.  Cổng kết nối (Gateway) thu tín hiệu được truyền đến thông qua ăng ten. Tại đây, dữ liệu được truyền từ  Gateway về  Máy chủ (Server) thông qua mạng LAN có dây.

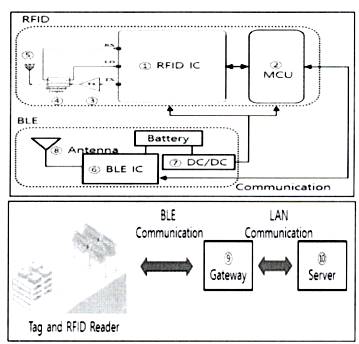

Sơ đồ khối hệ thống giao tiếp nhận dạng tần số vô tuyến (RFID)

Cách thức sử dụng:

Chuẩn bị và cài đặt hệ thống: Gắn thẻ RFID (RFID Tags): Mỗi hàng hóa cần theo dõi phải được gắn một thẻ RFID Tags phù hợp. Cài đặt Phần mềm: Cài đặt ứng dụng hoặc phần mềm quản lý kho/hệ thống trên máy chủ PC mà thiết bị đọc RFID sẽ gửi dữ liệu tới. Kết nối: Máy chủ được kết nối với Gateway qua cổng Ethernet (LAN) có dây. Thiết bị RFID giao tiếp với Gateway thông qua phương thức không dây BLE (Bluetooth Low Energy) ở tần số 2.4GHz.

Vận hành thiết bị đọc RFID: Kích hoạt thiết bị: Lắp pin nguồn 3V vào thiết bị đọc RFID, thiết bị sẽ tự động khởi động và kích hoạt. Đọc dữ liệu: Di chuyển thiết bị đọc đến khu vực có các hàng hóa cần quét. Thiết bị có thể đọc từng thẻ hoặc tự động đọc hàng loạt thẻ trong phạm vi cho phép mà không cần hướng chính xác vào từng thẻ. Thu thập và Truyền dữ liệu: Ngay lúc đó, thiết bị đọc RFID biết được thẻ RFID Tags nào đang hoạt động trong vùng sóng điện từ. Thiết bị đọc sẽ thu thập thông tin theo mã định danh (ID) từ các thẻ và tự động truyền thông tin đọc được đến phần mềm quản lý của máy chủ thông qua giao tiếp BLE(Bluetooth Low Energy) của thiết bị và Gateway.

Quản lý và Kiểm tra Thông tin: Kiểm tra tồn kho: Xem số lượng, vị trí, tình trạng của sản phẩm theo thời gian thực trên ứng dụng được cài đặt trên máy chủ. Đồng bộ hóa: Dữ liệu được đồng bộ tự động với máy chủ trung tâm, loại bỏ việc nhập liệu thủ công tốn thời gian và dễ sai sót.

- Hàm lượng tính trên trọng lượng: 156.25 gram/chiếc

- Thông số kỹ thuật:

Pin nguồn: Lithium managese Li/MnO2 3V, 7000mA.

Kết nối không dây: RFID: Băng tần 1SM 900MHz, khoảng cách liên lạc bán kính 3m (LOS - Line of Sight); BLE: Băng tần ISM 2.4GHz, khoảng cách liên lạc bán kính 30m (LOS); NFC: Băng tần 13.56Mhz. Bộ nhớ Flash Memory (8MB) để lưu trữ chương trình (Firmware) và thông tin ID đọc được từ thẻ RFID Tags nhận được. Bảo mật: Mã hóa AES 128-bit. Nhiệt độ hoạt động: 22°F ~ 140°F (-30°C ~ 60°C). Nhiệt độ lưu trữ: 32°F ~ 104°F (0°c ~ 40°C) ở độ ẩm 45% ~ 70% RH.

- Quy trình sản xuất: Gắn linh kiện tự động lên bản mạch (SMT) → Phân tách PCB (PCB Cut) → Tải dữ liệu người sử dụng (F/W download) → Kiểm tra chức năng (RF+MAC) → Hàn chân tiếp xúc pin (BAT, terminal Soldering) → Lắp ráp vỏ sau (Assembly PBA+Rear case) → In label 2D (Label print Scan 2D) → Dán nhãn hiển thị thông tin sản phẩm (Label Stick) → Kiểm tra địa chỉ MAC sau khi dán tem lên sản phẩm (MAC check)→ Đóng gói (Packing).

- Công dụng theo thiết kế: Thiết bị đọc RFID quét và thu thập thông tin từ các thẻ RFID Tags gắn trên hàng hóa, sau đó truyền dữ liệu này đến máy chủ trung tâm qua kết nối BLE (Bluetooth Low Energy) ở tần số 2.4GHz để người dùng theo dõi và quản lý hàng tồn kho hiệu quả. Thiết bị sử dụng công nghệ nhận dạng đối tượng bằng sóng vô tuyến RFID- Radio Frequency Identification. Sản phẩm được thiết kế để dùng cho kết nối với thiết bị xử lý trung tâm thông qua gateway.

3. Kết quả xác định trước mã số:

thuộc nhóm 8471 “Máy xử lý dữ liệu tự động và các khối chức năng của chúng; đầu đọc từ tính hoặc đầu đọc quang học, máy truyền dữ liệu lên các phương tiện truyền dữ liệu dưới dạng mã hóa và máy xử lý những dữ liệu này, chưa được chi tiết hoặc ghi ở nơi khác.”, phân nhóm 8471.60 “- Bộ nhập hoặc bộ xuất, có hoặc không chứa bộ lưu trữ trong cùng một vỏ ", mã số 8471.60.90 "- - Loại khác ” tại Danh mục hàng hóa xuất khẩu, nhập khẩu Việt Nam.

Nơi nhận:
- Công ty TNHH Solum Vina (Lô B3, Khu Công nghiệp Bá Thiện II, Xã Bình Xuyên, Tỉnh Phú Thọ, Việt Nam);
- PCT Nguyễn Thành Hưng (để báo cáo)
- Chi cục Kiểm định Hải quan;
- Các Chi cục Hải quan khu vực (để t/hiện);
- Cổng Thông tin điện tử Hải quan (VP);
- Lưu: VT, NVTHQ-PL-Hiếu (3b).

TL. CỤC TRƯỞNG
KT. TRƯỞNG BAN NGHIỆP VỤ THUẾ HQ
PHÓ TRƯỞNG BAN




Đào Thu Hương
