TIÊU CHUẨN QUỐC GIA

TCVN 12671-4-1:2025

IEC 62893-4-1:2020

CÁP SẠC DÙNG CHO XE ĐIỆN CÓ ĐIỆN ÁP DANH ĐỊNH ĐẾN VÀ BẰNG 0,6/1 KV - PHẦN 4-1: CÁP DÙNG CHO SẠC ĐIỆN MỘT CHIỀU THEO CHẾ ĐỘ 4 CỦA TCVN 13078-1 (IEC 61851-1) - SẠC ĐIỆN MỘT CHIỀU KHÔNG SỬ DỤNG HỆ THỐNG QUẢN LÝ NHIỆT

Charging cables for electric vehicles of rated voltages up to and including 0,6/1 kV - Part 4-1: Cables for DC charging according to mode 4 of IEC 61851-1 - DC charging without use of a thermal management system

Lời nói đầu

TCVN 12671-4-1:2025 hoàn toàn tương đương với IEC 62893-4-1:2020;

TCVN 12671-4-1:2025 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC/E4 Dây và cáp điện biên soạn, Viện Tiêu chuẩn Chất lượng Việt Nam đề nghị, Ủy ban Tiêu chuẩn Đo lường Chất lượng Quốc gia thẩm định, Bộ Khoa học và Công nghệ công bố.

Bộ TCVN 12671 (IEC 62893), Cáp sạc dùng cho xe điện có điện áp danh định đến và bằng 0,6/1 kV, gồm các phần sau:

1) TCVN 12671-1:2019 (IEC 62893-1:2017), Phần 1: Yêu cầu chung

2) TCVN 12671-2:2019 (IEC 62893-2:2017), Phần 2: Phương pháp thử nghiệm

3) TCVN 12671-3:2019 (IEC 62893-3:2017), Phần 3: Cáp sạc điện xoay chiều theo các chế độ 1, 2 và 3 của IEC 62851-1 có điện áp danh định đến và bằng 450/750 V

4) TCVN 12671-4-1:2025 (IEC 62893-4-1:2020), Phần 4-1: Cáp dùng cho sạc điện một chiều theo chế độ 4 của TCVN 13078-1 (IEC 61851-1) - Sạc điện một chiều không sử dụng hệ thống quản lý nhiệt

5) TCVN 12671-4-2:2025 (IEC TS 62893-4-2:2021), Phần 4-2: Cáp dùng cho sạc điện một chiều theo chế độ 4 của TCVN 13078-1 (IEC 61851-1) - Cáp được thiết kế để sử dụng với hệ thống quản lý nhiệt

CÁP SẠC DÙNG CHO XE ĐIỆN CÓ ĐIỆN ÁP DANH ĐỊNH ĐẾN VÀ BẰNG 0,6/1 KV - PHẦN 4-1: CÁP DÙNG CHO SẠC ĐIỆN MỘT CHIỀU THEO CHẾ ĐỘ 4 CỦA TCVN 13078-1 (IEC 61851-1) - SẠC ĐIỆN MỘT CHIỀU KHÔNG SỬ DỤNG HỆ THỐNG QUẢN LÝ NHIỆT

Charging cables for electric vehicles of rated voltages up to and including 0,6/1 kV - Part 4-1: Cables for DC charging according to mode 4 of IEC 61851-1 - DC charging without use of a thermal management system

1  Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho cáp dùng cho sạc điện một chiều theo chế độ 4 của TCVN 13078-1 (IEC 61851-1). Các cáp này không được thiết kế để sử dụng với hệ thống quản lý nhiệt như quy định trong TCVN 13078-23 (IEC 61851-23).

Cáp sạc quy định trong bộ TCVN 12671 (IEC 62893) (tất cả các phần) được thiết kế để sử dụng cho các thiết bị điện thuộc thiết bị cấp II.

Nhiệt độ làm việc cao nhất của ruột dẫn đối với các cáp trong tiêu chuẩn này là 90 °C.

Các phương pháp thử nghiệm quy định được nêu trong TCVN 12671-2 (IEC 62893-2), TCVN 9615-2 (IEC 60245-2), TCVN 6613-1-2 (IEC 60332-1-2), TCVN 11341-1:2016 (IEC 62821-1:2015), Phụ lục B và trong các phần liên quan của IEC 60811.

TCVN 9616 (IEC 62440) được sử dụng làm hướng dẫn để sử dụng một cách an toàn cho các cáp thuộc tiêu chuẩn này cùng với Điều 5 của tiêu chuẩn này.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết cho việc áp dụng tiêu chuẩn. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi.

TCVN 6610-2:2007 (IEC 60227-2:2003), Cáp cách điện bằng polyvinyl clorua có điện áp danh định đến và bằng 450/750 V - Phần 2. Phương pháp thử

TCVN 6613-1-2 (IEC 60332-1-2), Thử nghiệm cáp điện trong điều kiện cháy - Phần 1-2: Thử nghiệm cháy lan theo chiều thẳng đứng đối với một dây có cách điện hoặc một cáp - Quy trình ứng với nguồn cháy bằng khí trộn trước có công suất 1 kW

TCVN 7447-5-54 (IEC 60364-5-54), Hệ thống lắp đặt điện của các tòa nhà - Phần 5-54: Lựa chọn và lắpđặt thiếtbị điện - Bố trí nối đất/ dây bảo vệ và dây liên kết bảo vệ

TCVN 9615-2:2013 (IEC 60245-2:1998), Cáp cách điện bằng cao su - Điện áp danh định đến và bằng 450/750 V - Phần 2: Phương pháp thử nghiệm

TCVN 9616:2013 (IEC 62440:2008), Cáp điện có điện áp danh định đến và bằng 450/750 V - Hướng dẫn sử dụng

TCVN 11341-1:2016 (IEC 62821-1:2015), Cáp điện - Cáp có cách điện và vỏ bọc bằng nhựa nhiệt dẻo, không có halogen, ít khói, có điện áp danh định đến và bằng 450/750 V - Phần 1: Yêu cầu chung

TCVN 12671-1:2019 (IEC 62893-1:2017), Cáp sạc dùng cho xe điện có điện áp danh định đến và bằng 0,6/1 kV - Phần 2: Yêu cầu chung

TCVN 12671-2:2019 (IEC 62893-2:2017), Cáp sạc dùng cho xe điện có điện áp danh định đến và bằng 0,6/1 kV - Phần 2: Phương pháp thử nghiệm

TCVN 13078-1 (IEC 61851-1), Hệ thống sạc điện có dây dùng cho xe điện - Phần 1: Yêu cầu chung

TCVN 13078-23 (IEC 61851-23), Hệ thống sạc điện có dây dùng cho xe điện - Phần 23: Trạm sạc điện một chiều cho xe điện

IEC 60811-401:2012, AMD1:2017, Electric and optical fibre cables- Test methods for non-metallic materials - Part 401: Miscellaneous tests - Thermal ageing methods - Ageing in an air oven (Cáp điện và cáp quang - Phương pháp thử nghiệm dùng cho vật liệu phi kim loại - Phần 401: Các thử nghiệm khác - Phương pháp lão hóa nhiệt - Lão hóa trong lò không khí)

3  Thuật ngữ và định nghĩa

Tiêu chuẩn này áp dụng các thuật ngữ và định nghĩa nêu trong TCVN 12671-1:2019 (IEC 62893-1:2017) và các thuật ngữ và định nghĩa dưới đây.

3.1

Lõi dẫn điện phụ trợ (auxiliary power core)

Lõi của cáp được sử dụng để cấp nguồn phụ trợ để vận hành các thiết bị điện trên xe trong quá trình sạc mà không sử dụng nguồn pin (ví dụ: kiểm soát môi trường).

3.2

Lõi cảm biến nhiệt độ (temperature sensor core)

Lõi của cáp được sử dụng để cung cấp các tín hiệu về nhiệt độ để vận hành hệ thống cấp điện cho xe điện (EVSE).

4  Cáp dùng cho mục đích chung - Cáp mềm dùng cho chế độ tải nặng

4.1 Ký hiệu mã

Ký hiệu mã là 12671 TCVN 126 hoặc 62893 IEC 126 đối với cáp không có halogen, hợp chất vỏ bọcEVM-1 và 12671 TCVN 127 hoặc 62893 IEC 127 đối với cáp không có halogen, hợp chất vỏ bọc EVM-2.

Ký hiệu mã là 12671 TCVN 128 hoặc 62893 IEC 128 đối với cáp có hợp chất vỏ bọc EVM-3.

4.2  Điện áp danh định

0,6/1 kV AC đến và bằng 1,5 kVDC.

4.3  Kết cấu

4.3.1  Cỡ cáp

Cỡ cáp phải là:

• Lõi dẫn điện: 4 mm² đến 150 mm² - hai lõi trở lên.

• Lõi điều khiển (CC) hoặc lõi pilot (CP): không quy định số lõi, xem 8.2 d) của TCVN 12671-1:2019 (IEC 62893-1:2017) về cỡ cáp.

• Dây dẫn nối đất bảo vệ (PE[1]) tùy chọn - một lõi: cỡ tối thiểu của dây dẫn PE hoặc dây dẫn kết hợp chức năng của cả dây dẫn nối đất bảo vệ và dây dẫn điểm giữa (PEM[2]) phải phù hợp với Phụ lục B, Bảng B.1 hoặc Bảng B.2 hoặc, trong trường hợp có thỏa thuận giữa nhà chế tạo và khách hàng về các yêu cầu ngắn mạch, tiết diện danh nghĩa của dây dẫn PE hoặc PEM phải tuân theo các tính toán quy định trong TCVN 7447-5-54 (IEC 60364-5-54) hoặc TCVN 13078-23 (IEC 61851-23).

• Lõi dẫn điện phụ trợ (tùy chọn): 2,5 mm² đến 6 mm² - hai lõi.

• Lõi cảm biến nhiệt độ (tùy chọn): Không quy định số lõi, xem 8.2 d) của TCVN 12671-1:2019 (IEC 62893-1:2017) về cỡ cáp.

4.3.2  Cách điện

Cách điện của lõi dẫn điện phải là hợp chất EVI-2 theo quy định trong TCVN 12671-1 (IEC 62893-1).

Cách điện của các lõi pilot (CP), lõi dẫn điện phụ trợ, lõi điều khiển (CC) hoặc lõi cảm biến nhiệt độphải là hợp chất EVI-1 hoặc EVI-2 của TCVN 12671-1 (IEC 62893-1).

Đối với các lõi dẫn điện phụ trợ, chiều dày lớp cách điện danh nghĩa không được nhỏ hơn 0,8 mm.

4.3.3  (Các) màn chắn (tùy chọn)

Màn chắn trên lõi hoặc cụm lõi (ví dụ như lõi đôi hoặc lõi bốn) phải gồm một lưới đan bằng đồng có độ phủ kín tối thiểu 80 %, như quy định trong Phụ lục D.

4.3.4 Nhận biết lõi

Việc nhận biết các lõi dẫn điện của cáp phải được thực hiện bằng cách sử dụng vật liệu cách điện có màu hoặc bằng bề mặt có màu. Mỗi lõi dẫn điện của cáp chỉ được có một màu, ngoại trừ lõi được nhận biết bằng tổ hợp màu xanh lục và màu vàng.

Màu của lõi điều khiển (CC), lõi pilot (CP), lõi cảm biến nhiệt độ hoặc lõi khác bất kỳ phải được nhận biết rõ ràng và khác với màu của lõi dẫn điện.

Có thể nhận biết lõi bằng số nếu cách điện của lõi có cùng màu và được đánh số tuần tự, bắt đầu từ số 1. Các chữ số phải dễ đọc và bền.

4.3.5  Cụm lõi

Các lõi phải được xoắn với nhau.

Có thể sử dụng lớp độn ở giữa. Không được đặt một lõi ở giữa.

Cụm lõi có thể được bọc xung quanh bằng một lớp phân cách (ví dụ: dải băng) và/hoặc lớp độn trước khi đặt vỏ bọc.

Có thể đặt màn chắn theo 8.6 của TCVN 12671-1:2019 (IEC 62893-1:2017) xung quanh cụm lõi.

4.3.6  Vỏ bọc

Vỏ bọc phải là hợp chất EVM-1 của TCVN 12671-1 (IEC 62893-1) đối với kiểu cáp 12671 TCVN 126 hoặc 62893 IEC 126, EVM-2 của TCVN 12671-1 (IEC 62893-1) đối với kiểu cáp 12671 TCVN 127 hoặc 62893 IEC 127 và EVM-3 của TCVN 12671-1 (IEC 62893-1) đối với kiểu cáp 12671 TCVN 128 hoặc 62893 IEC 128.

Việc bọc vỏ bọc phải sao cho cáp hoàn chỉnh có hình dạng tương đối tròn.

4.3.7  Ghi nhãn

Cáp phải được ghi nhãn với ký hiệu mã tương ứng theo 4.1.

Từng cáp phải có ký hiệu mã đầy đủ theo yêu cầu trong tiêu chuẩn này, độ liên tục của ghi nhãn trên vỏ bọc phải phù hợp với Điều 6 của TCVN 12671-1:2019 (IEC 62893-1:2017) và thêm các yêu cầu sau:

- điện áp danh định;

- số lượng và tiết diện danh nghĩa của ruột dẫn của các lõi dẫn điện và dây dẫn nối đất bảo vệ (PE), nếu có.

Cho phép ghi nhãn bổ sung, ví dụ như năm chế tạo, nhưng không được có mâu thuẫn hoặc gây trở ngại với các ghi nhãn được yêu cầu.

4.3.8  Điện cảm giữa các lõi dẫn điện

Xem Phụ lục E.

4.4  Yêu cầu

Từng cáp phải phù hợp với các yêu cầu thích hợp nêu ở TCVN 12671-1 (IEC 62893-1) và các yêu cầu cụ thể của tiêu chuẩn này.

Thử nghiệm phải theo Phụ lục A, và các thử nghiệm liên quan được chỉ ra trong cột 6 và cột 7 Bảng A.1.

a) Chiều dày cách điện và vỏ bọc phải phù hợp với Bảng B.1 đối với kiểu 126 và Bảng B.2 đối với kiểu 127 và 128.

b) Chiều dày cách điện của lõi dẫn điện phụ trợ nên là 0,8 mm. Đối với các lõi điều khiển (CC), lõi pilot (CP) và bất kỳ lõi nào khác nhỏ hơn hoặc bằng 0,75 mm², xem 8.3.3 của TCVN 12671-1:2019 (IEC 62893-1:2017).

c) Yêu cầu cần đáp ứng đối với thử nghiệm tính tương thích như được nêu trong Phụ lục A của TCVN 12671-1:2019 (IEC 62893-1:2017).

d) Điều kiện và yêu cầu thử nghiệm cần đáp ứng đối với thử nghiệm va đập ở nhiệt độ thấp phải như nêu ở 5.8 củaTCVN 12671-2:2019 (IEC 62893-2:2017).

e) Điều kiện và yêu cầu thử nghiệm cần đáp ứng đối với thử nghiệm khả năng chịu ép phải như nêu ở 5.7 của TCVN 12671-2:2019 (IEC 62893-2:2017).

f) Thử nghiệm uốn (8.1 của Bảng A.1) phải phù hợp với Phụ lục C.

5  Hướng dẫn sử dụng cáp

Thông tin hướng dẫn chung được nêu trong TCVN 9616 (IEC 62440) phải được sử dụng. Ngoài ra, thông tin cụ thể từ Bảng 1 và Bảng 2 phải được tính đến đối với các sản phẩm được quy định trong tiêu chuẩn này.

Bảng 1 - Các điều kiện sử dụng được dự kiến của cáp sạc dùng cho xe điện(điều kiện môi trường)

Bảng 2 - Khuyến cáo sử dụng cáp sạc dùng cho xe điện

Phụ lục A

(quy định)

Thử nghiệm đối với cáp hoàn chỉnh

Bảng A.1 -Thử nghiệm đối với kiểu cáp 12671 TCVN 126, 127 và 128 hoặc62893 IEC 126, 127 và 128

Phụ lục B

(quy định)

Bảng kích thước cáp và điện trở cách điện của cáp

CHÚ THÍCH 1: Kích thước ngoái của cáp được tính theo TCVN 10347 (IEC 60719).

CHÚ THÍCH 2: Kích thước ngoài trung bình trong Bảng B.1 và Bảng B.2 đề cập đến kết cấu có ít hơn hoặc bằng hai lõi điều khiển.

Bảng B.1 - Dữ liệu chung đối với kiểu 126 (EVM-1)

Bảng B.2 - Dữ liệu chung đối với kiểu 127 (EVM-2) và kiểu 128 (EVM-3)

Phụ lục C

(quy định)

Thử nghiệm uốn

Xem 8.8.3.3 của TCVN 12671-1:2019 (IEC 62893-1:2017).

CHÚ THÍCH 1: ISO 14572:2011, 5.9 được đề cập trong 8.8.3.3 của TCVN 12671-1:2019 (IEC 62893-1:2017) đã bị thay thế bằng ISO 19642-2:2019, 5.3.4.

Ngoài ra, thiết bị phải tương tự như thiết bị được chỉ ra trên Hình C.1. Bất kỳ thiết bị nào cũng được chấp nhận miễn là nó đáp ứng các yêu cầu của thử nghiệm:

• 15 chu kỳ trong một phút;

• Số chu kỳ: 5 000.

CHÚ THÍCH 2: Một chu kỳ là từ vị trí 0° đến -90° và ngược lại và từ 0° đến +90° và ngược lại.

Bán kính uốn R = 5 lần đường kính ngoài của cáp (dung sai bán kính uốn:  ).

Trong trường hợp một trong các mẫu không đạt các yêu cầu nêu trong 8.8.3.3 của TCVN 12671-1:2019 (IEC 62893-1:2017) thì phải thử nghiệm hai mẫu bổ sung (lấy từ cùng chiều dài cáp). Thử nghiệm được coi là đạt yêu cầu nếu cả hai thử nghiệm đều đáp ứng các yêu cầu đã nêu.

Trong trường hợp chiều dài không đủ thì các mẫu thử lại có thể được lấy từ chiều dài/đơn hàng sản xuất khác có cùng kết cấu.

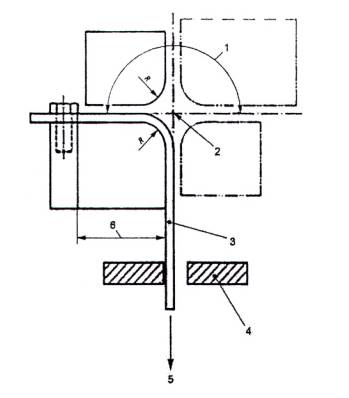

CHÚ DẪN:

1  một chu kỳ (90° mỗi bên)

2  trục

3  cáp

4  hướng dẫn cố định (tùy chọn)

5 lực, F

6  khoảng cách điểm cố định (khuyến cáo tối thiểu là 100 mm)

Hình C.1 - Thiết bị uốn theo chu kỳ

Phụ lục D

(quy định)

Màn chắn

Tỷ lệ phần trăm vùng phủ kín B của màn chắn được tính theo công thức sau:

Trong đó

Phụ lục E

(tham khảo)

Điện cảm của cáp giữa DC+ và DC-

Tổng điện cảm của cáp không nên vượt quá 1 μH/m giữa các lõi dẫn điện DC+ và DC-.

Thư mục tài liệu tham khảo

[1] TCVN 10347 (IEC 60719), Tính giới hạn dưới và giới hạn trên của các kích thước ngoài trung bình của cáp có điện áp đến và bằng 450/750 V

[2] IEC 60811-404, Electric and optical fibre cables- Test methods for non-metallic materials - Part 404: Miscellaneous tests - Mineral oil immersion test for sheaths (Cáp điện và cáp quang - Phương pháp thử vật liệu phi kim loại - Phần 404: Các thử nghiệm khác - Thử nghiệm ngâm dầu khoáng cho vỏ bọc)

[3] IEC 60811-501, Electric and optical fibre cables - Test methods for non-metallic materials - Part 501: Mechanical tests - Tests for determining the mechanical properties of insulating and sheathing compounds (Cáp điện và cáp quang - Phương pháp thử vật liệu phi kim loại - Phần 404: Các thử nghiệm khác - Thử nghiệm ngâm dầu khoáng cho vỏ bọc)

[4] IEC 60811-505, Electric and optical fibre cables - Test methods for non-metallic materials - Part 505: Mechanical tests - Elongation at low temperature for insulations and sheaths (Cáp điện và cáp quang - Phương pháp thử vật liệu phi kim loại - Phần 505: Thử nghiệm cơ học - Độ giãn dài ở nhiệt độ thấp đối với cách điện và vỏ bọc)

[5] ISO 14572:2011, Road vehicles - Round, sheathed, 60 V and 600 V screened and unscreened single or multi-core cables - Test methods and requirements for basic and high-performance cables (eventually to be replaced by ISO 19642-2:2019) (Phương tiện giao thông đường bộ - Cáp tròn, có vỏ bọc, cáp đơn hoặc đa lõi có vỏ bọc 60 V và 600 V - Phương pháp thử nghiệm và yêu cầu đối với cáp cơ bản và cáp hiệu suất cao (được thay thế bằng ISO 19642-2:2019))

[6] ISO 19642-2:2019, Road vehicles - Automotive cables- Part 2: Test methods (Phương tiện giao thông đường bộ - Cápô tô - Phần 2: Phương pháp thử)
