DỰ THẢO SỐ 1

(01/08/2025)

TÀI LIỆU VỀ

PHẠM VI, CÁCH BỐ TRÍ VÀ YÊU CẦU KỸ THUẬT ĐỐI VỚI CÁC

THIẾT BỊ RƠLE BẢO VỆ CHO TỔ MÁY PHÁT ĐIỆN, MÁY BIẾN ÁP,

THANH CÁI VÀ ĐƯỜNG DÂY ĐẤU NỐI VÀO LƯỚI ĐIỆN TRUYỀN TẢI

(Ban hành kèm theo Quyết định số .../QĐ-NSMO ngày … tháng

... năm 2025 của Tổng giám đốc Công ty Vận hành hệ thống điện và

thị trường điện quốc gia)

CHƯƠNG I QUY ĐỊNH CHUNG

Điều 1. Phạm vi điều chỉnh

Quy định này quy định về phạm vi, cách bố trí và yêu cầu kỹ thuật đối với

hệ thống rơle bảo vệ và tự động trong nhà máy điện và trạm điện đấu nối vào lưới

điện truyền tải.

Điều 2. Đối tượng áp dụng

Quy định này áp dng cho các đối tượng thuộc phạm vi áp dng của Thông

tư Quy định hệ thống truyền tải điện, phân phối điện và đo đếm điện năng :

1. Đơn vị Điều độ hệ thống điện quốc gia.

2. Đơn vị truyền tải điện.

3. Đơn vị phát điện.

4. Khách hàng s dng lưới điện truyền tải.

5. Tập đoàn Điện lực Việt Nam.

6. T chức, cá nhân khác có liên quan.

Điều 3. Giải thích từ ngữ và ký hiệu viết tắt

Trong quy định này, những thuật ngữ dưới đây được hiểu như sau:

1. Cấp điều độ có quyền điều khiển: là cấp điều độ có quyền chỉ huy, điều độ

hệ thống điện theo phân cấp điều độ tại Quy định điều độ, vận hành, thao tác, x

lý sự cố, khởi động đen và khôi phc hệ thống điện quốc gia do Bộ trưởng Bộ

Công Thương ban hành.

2. Chức năng bảo vệ, tự động: là các chức năng trong thiết bị rơle bảo vệ

thực hiện việc phát hiện sự cố của các phần t trong hệ thống điện và tự động đưa

ra tín hiệu để cảnh báo cho nhân viên vận hành và/hoc điều khiển thiết bị đóng

ct để nhanh chóng loại tr các sự cố đó ra khỏi hệ thống và/hoc phc hi việc

cung cấp điện an toàn, n định. Các chức năng bảo vệ và tự động được ký hiệu

dựa theo tiêu chuẩn IEEE C37.2 - IEEE Standard for Electrical Power System

Device Function Numbers, Acronyms, and Contact Designations nêu tại Ph lc

2 Quy định này.

3. Chức năng bảo vệ chính (của phần t hệ thống điện): là chức năng bảo vệ

được lp đt, chỉnh định để bảo vệ cho toàn bộ thiết bị, đảm bảo các tiêu chí về

độ chọn lọc, độ tin cậy tác động và thời gian loại tr sự cố đáp ứng yêu cầu quy

định tại Bảng 8, Điều 12 Thông tư số 05/2025/TT-BCT ngày 01 tháng 02 năm

2025 của Bộ Công Thương khi có sự cố xảy ra trong phạm vi bảo vệ đối với trang

thiết bị được bảo vệ.

4. Chức năng bảo vệ dự phòng (của phần t hệ thống điện): là chức năng bảo

vệ được trang bị nhằm tác động khi sự cố phần t hệ thống điện không được loại

tr trong thời gian yêu cầu do các chức năng bảo vệ chính hư hỏng/không tác

động hoc hư hỏng máy ct.

5. Chức năng bảo vệ dự phòng tại chỗ (của phần t hệ thống điện): là chức

năng bảo vệ dự phng được trang bị tại cùng một trạm nơi lp đt phần t hệ thống

điện đó.

6. Chức năng bảo vệ dự phòng xa (của phần t hệ thống điện): là chức năng

bảo vệ ở các trạm kế tiếp với trạm nơi lp đt phần t hệ thống điện, có khả năng

bảo vệ dự phng cho phần t đó.

7. Dự phòng đúp (đối với chức năng rơle bảo vệ, tự động): là s dng hai

chức năng rơle bảo vệ/tự động giống nhau trên hai mạch bảo vệ khác nhau và

cùng làm việc đng thời để tăng cường độ tin cậy của hệ thống rơle bảo vệ và tự

động.

8. Độc lập vật lý: là s dng ít nhất hai thiết bị riêng biệt về mt vật lý cho

tng thành phần trong hệ thống rơle bảo vệ.

9. Đơn vị phát điện: là đơn vị điện lực sở hữu một hoc nhiều nhà máy điện

đấu nối vào hệ thống điện quốc gia.

10. Đơn vị truyền tải điện: là đơn vị điện lực được cấp phép hoạt động điện

lực trong lĩnh vực truyền tải điện.

11. Đường dây 110 kV, 220 kV, 500 kV: là đường dây trên không hoc đường

dây cáp hoc đường dây hỗn hợp trên không và cáp có cấp điện áp tương ứng 110

kV, 220 kV, 500 kV.

12. Hai kênh truyền tín hiệu rơle bảo vệ độc lập: là hai kênh truyền có các

thành phần kênh truyền vật lý, các thiết bị kết nối thông tin bảo vệ độc lập với

nhau.

13. Lưới điện phân phối: là phần lưới điện bao gm toàn bộ các đường dây

và trạm điện có cấp điện áp đến 110 kV.

14. Lưới điện truyền tải: là phần lưới điện bao gm toàn bộ các đường dây

và trạm điện có cấp điện áp trên 110kV.

15. Khách hàng sử dụng lưới điện truyền tải: là t chức, cá nhân có trang

thiết bị điện, lưới điện đấu nối vào lưới điện truyền tải để s dng dịch v truyền

tải điện, phân phối điện.

16. Hệ thống rơle bảo vệ (hay hệ thống bảo vệ) của một phần t hệ thống

điện: là hệ thống bao gm một hoc một nhóm các mạch bảo vệ và các mạch tín

hiệu đo lường, kênh truyền bảo vệ, mạch ct đi kèm được kết nối nhằm đảm bảo

thực hiện đầy đủ các chức năng bảo vệ và tự động cần thiết.

17. Hòa đồng bộ: là thao tác đóng máy ct nhằm thực hiện liên kết hai phần

của hệ thống điện đang độc lập với nhau (không có liên kết về điện).

18. Kênh truyền tín hiệu rơle bảo vệ: là kênh truyền tín hiệu giữa hai rơle

bảo vệ ở hai trạm để trao đi dữ liệu đo lường, tín hiệu điều khiển. Kênh truyền

rơle bảo vệ bao gm các thành phần: (i) kênh truyền vật lý giữa hai trạm (sợi

quang, đường dây truyền tải mang chức năng truyền tín hiệu); (ii) thiết bị kết nối

thông tin bảo vệ (bao gm các thiết bị kết nối truyền tin và mạch t thiết bị kết

nối truyền tin đến thiết bị rơle bảo vệ tại mỗi trạm).

19. Kênh truyền nối trực tiếp: là loại kênh truyền dùng sợi cáp quang nối trực

tiếp giữa hai thiết bị rơle bảo vệ tại hai trạm. (Loại kênh truyền này thường chỉ

dùng cho bảo vệ các đường dây có độ dài t 100 km trở xuống, tùy thuộc vào

công suất thu, phát quang của rơle)

20. Kênh truyền dẫn quang: là kênh truyền được thiết lập bằng thiết bị truyền

dẫn và môi trường truyền dẫn là sợi quang trong cáp quang.

21. Kênh truyền tải ba: là kênh truyền thiết lập bằng thiết bị tải ba (Power

Line Carrier - PLC) và môi trường truyền dẫn chính là đường dây điện cao áp.

22. Kênh thuê riêng: là kênh truyền tín hiệu thuê của các nhà cung cấp dịch

v viễn thông công cộng.

23. Khép vòng: là thao tác đóng máy ct nhằm liên kết hai phần của hệ thống

điện đã có liên kết về điện với nhau.

24. Lưới điện: là hệ thống đường dây tải điện, trạm điện và trang thiết bị ph

trợ để truyền dẫn điện.

25. Mạch bảo vệ (số 1, số 2…): là một (01) hoc một nhóm các thiết bị rơle

bảo vệ.

26. Nguyên lý vng bảo vệ giới hạn: (tiếng Anh: pilot protection scheme, unit

protection scheme) là cách thực hiện chức năng bảo vệ dựa trên so sánh nhiều đại

lượng dng điện t máy biến dng có dng điện chạy qua thiết bị được bảo vệ,

hoc so sánh tín hiệu hoạt động t hai hay nhiều thiết bị rơle bảo vệ s dng đại

lượng dng điện của các máy biến dng này.

27. Nguyên lý vng bảo vệ không giới hạn: (tiếng Anh: non-pilot protection

scheme, non-unit protection scheme) là cách thực hiện chức năng bảo vệ không

dựa trên việc so sánh nhiều đại lượng dng điện hay tín hiệu rơle bảo vệ.

28. Phn tử hệ thống điện (hoc phần t): là đoạn đường dây, thanh cái, máy

biến áp, máy phát, thiết bị bù và được giới hạn bởi máy ct.

29. Thiết bị rơle bảo vệ (hay thiết bị bảo vệ): là thiết bị có khả năng x lý

các tín hiệu đo lường (ví d: dng điện, điện áp …) để thực hiện các chức năng

bảo vệ và tự động. Tng thiết bị rơle bảo vệ có thể kết hợp hoc không cần kết

hợp với các thiết bị rơle bảo vệ khác thành một mạch bảo vệ.

30. Thời gian loại trừ sự cố: là khoảng thời gian t khi sự cố bt đầu đến khi

sự cố được loại tr.

31. Thời gian loại trừ sự cố lớn nhất (T): là khoảng thời gian loại tr sự cố

lớn nhất cho phép của phần t hệ thống điện nhằm đảm bảo duy trì đng thời vận

hành n định hệ thống điện và khả năng chịu đựng dng ngn mạch của phần t

hệ thống điện.

32. Tiêu chuẩn IEC: là tiêu chuẩn về kỹ thuật điện do Ủy ban Kỹ thuật điện

quốc tế IEC (International Electrotechnical Commission) ban hành.

33. Tiêu chuẩn IEEE: là tiêu chuẩn do học viện kỹ nghệ điện và điện t

(Institute of Electrical and Electronics Engineers) ban hành.

34. Viết tt:

- TBA: Trạm biến áp.

- MBA: Máy biến áp.

- Máy biến áp 500 kV (hoặc 220kV, hoặc 110 kV): Máy biến áp có cuộn

dây ở cấp điện áp lớn nhất là 500 kV (hoc 220kV, hoc 110 kV).

- Máy biến áp 500/220 kV (hoặc 220/110 kV): Máy biến áp tự ngẫu có các

cuộn dây chính ở cấp điện áp 500 kV, 220kV (hoc 220kV, 110 kV).

- NMĐ: Nhà máy điện.

- CT: biến dng điện.

- VT: biến điện áp.

CHƯƠNG II

YÊU CẦU KỸ THUẬT CHUNG CỦA HỆ THỐNG RƠLE BẢO VỆ

Mục 1 YÊU CẦU CHUNG CỦA HỆ THỐNG RƠLE BẢO VỆ

Điều 4. Yêu cầu về thời gian loại trừ sự cố của hệ thống rơle bảo vệ

1. Thời gian tối đa loại tr sự cố bằng chức năng bảo vệ chính phải đáp ứng

quy định tại Bảng 8, Điều 12 Thông tư số 05/2025/TT-BCT ngày 01 tháng 02 năm

2025 của Bộ Công Thương.

2. Chế độ vận hành tạm thời thiếu chức năng bảo vệ chính do Cấp điều độ

có quyền điều khiển quy định trên cơ sở đảm bảo tiêu chí n định hệ thống điện,

không hư hại cho thiết bị được bảo vệ và các phần t hệ thống điện, đáp ứng tính

chọn lọc, phạm vi bảo vệ.

Điều 5. Phối hợp chọn lọc của hệ thống bảo vệ

1. Tính chọn lọc là khả năng của hệ thống bảo vệ phát hiện và loại tr đúng

phần t bị sự cố ra khỏi hệ thống điện. Theo nguyên lý làm việc, các chức năng

bảo vệ được phân ra thành chức năng bảo vệ có tính chọn lọc tuyệt đối (chức năng

bảo vệ chọn lọc tuyệt đối) và chức năng bảo vệ có tính chọn lọc tương đối (chức

năng bảo vệ chọn lọc tương đối).

2. Chức năng bảo vệ chọn lọc tuyệt đối là chức năng bảo vệ s dng nguyên

lý vùng bảo vệ giới hạn, chỉ làm việc khi sự cố xảy ra trong một phạm vi xác định;

chức năng bảo vệ này không có tác dng dự phng cho các phần t ngoài phạm

vi bảo vệ.

3. Chức năng bảo vệ có tính chọn lọc tương đối là chức năng bảo vệ s dng

nguyên lý vùng bảo vệ không giới hạn, có tác dng bảo vệ cho chính phần t được

bảo vệ và các phần t lân cận.

4. Hệ thống rơle bảo vệ trên lưới điện truyền tải phải đảm bảo các yêu cầu

về tính chọn lọc như sau:

a) Chọn lọc tuyệt đối trong các trường hợp: (i) hệ thống bảo vệ làm việc đầy

đủ (không có bất cứ bảo vệ nào hư hỏng hoc bị tách ra); (ii) hư hỏng một bảo vệ

đường dây. Hệ thống bảo vệ tăng cường phải đảm bảo yêu cầu chọn lọc tuyệt đối

trong các trường hợp hư hỏng một bảo vệ của một phần t lưới điện.

b) Chọn lọc tương đối trong các trường hợp: (i) hư hỏng bảo vệ thanh cái;

(ii) hư hỏng bảo vệ máy biến áp; (iii) hư hỏng máy ct.

5. Phạm vi lưới điện có cấp điện áp t 110kV trở xuống phải đảm bảo tính

chọn lọc tương đối trong trường hợp mất một thiết bị bảo vệ.

Điều 6. Yêu cầu về độ tin cậy của hệ thống bảo vệ, thiết bị bảo vệ

1. Độ tin cậy là khả năng của hệ thống bảo vệ hoc thiết bị bảo vệ có thể thực

hiện các chức năng theo yêu cầu trong các điều kiện và khoảng thời gian c thể.

Độ tin cậy được phân thành độ tin cậy tác động và độ tin cậy không tác động.

2. Độ tin cậy tác động là khả năng của hệ thống bảo vệ hoc thiết bị bảo vệ

làm việc đúng khi có sự cố xảy ra trong phạm vi bảo vệ đã được tính toán xác

định với một khoảng thời gian c thể.

3. Độ tin cậy không tác động là khả năng của hệ thống bảo vệ hoc thiết bị

bảo vệ không tác động trong chế độ vận hành bình thường (không có sự cố) hoc

khi sự cố xảy ra ngoài phạm vi bảo vệ đã được tính toán xác định với một khoảng

thời gian c thể.

4. Để đánh giá độ tin cậy tác động khi thiết kế hệ thống rơle bảo vệ của phần

t hệ thống điện thì phải xét tới các dạng hư hỏng như sau:

a) Hư hỏng thiết bị bảo vệ;

b) Hư hỏng mạch ct;

c) Hư hỏng ngun điện một chiều của hệ thống bảo vệ;

d) Hư hỏng mạch đo lường thứ cấp hoc máy biến đi đo lường (CT, VT)

e) Hư hỏng kênh truyền bảo vệ.

5. Ưu tiên áp dng tăng cường độ tin cậy bằng các biện pháp sau:

a) Áp dng một hoc nhiều giải pháp dự phng như sau:

(i) Dự phng đúp chức năng bảo vệ, tự động;

(ii) Dự phng chức năng: s dng ít nhất hai chức năng khác nhau cho

chức năng bảo vệ chính của tng thiết bị điện cần bảo vệ;

(iii) Trang bị dự phng vật lý: s dng ít nhất hai thiết bị riêng biệt cho

tng thành phần trong hệ thống rơle bảo vệ;

(iv) Trang bị dự phng bảo vệ s dng nguyên lý vùng bảo vệ giới hạn

và nguyên lý vùng bảo vệ không giới hạn;

(v) Trang bị dự phng vùng bảo vệ: thiết bị điện cần bảo vệ phải nằm

trong vùng bảo vệ của ít nhất hai chức năng bảo vệ khác nhau;

(vi) Trang bị chức năng bảo vệ dự phng tại chỗ, chức năng bảo vệ dự

phng xa.

b) Việc bố trí thiết bị và hệ thống nối đất phải đảm bảo tránh sự ảnh hưởng

của các yếu tố bên ngoài (đóng ct thiết bị, quá độ điện áp,...) lên hoạt động của

hệ thống bảo vệ; đảm bảo trang bị dự phng cho các thành phần ngun điện một

chiều, xoay chiều của hệ thống bảo vệ theo các yêu cầu tại Quy định này.

Điều 7. Yêu cầu về trang bị dự phòng của hệ thống bảo vệ

1. Hệ thống rơle bảo vệ phải bao gm chức năng bảo vệ chính và bảo vệ dự

phng theo các yêu cầu trong Quy định này.

2. Phải thực hiện dự phng bảo vệ bằng cách bố trí các chức năng bảo vệ trên

các thiết bị trọn bộ riêng và/hoc bố trí thiết bị bảo vệ theo các mạch bảo vệ độc

lập vật lý đảm bảo cho phép thực hiện kiểm tra, sa chữa bảo vệ chính/bảo vệ dự

phng riêng rẽ ngay khi phần t được bảo vệ đang làm việc.

3. Bảo vệ dự phng khi máy ct t chối tác động (50BF) phải được trang bị

cho hệ thống rơle bảo vệ ở cấp điện áp t 110 kV trở lên. Chức năng 50BF dùng

để đi ct toàn bộ các máy ct cấp điện cho máy ct bị hư hỏng (t chối ct) sau

thời gian đã định.

Điều 8. Nguyên tắc thiết kế hệ thống rơle bảo vệ

Thiết kế hệ thống rơle bảo vệ phải đảm bảo theo các nguyên tc sau:

1. Mỗi phần t hệ thống điện (máy phát, máy biến áp, đường dây, thanh cái,

thiết bị bù...) phải có hệ thống bảo vệ riêng và độc lập với hệ thống bảo vệ của các

phần t hệ thống điện khác. Hệ thống bảo vệ của một phần t hệ thống điện có

thể đóng vai tr bảo vệ dự phng cho các phần t hệ thống điện khác.

2. Các bảo vệ khác nhau trong hệ thống bảo vệ của một phần t hệ thống

điện phải được thiết kế theo nguyên tc độc lập nhất có thể với nhau và hạn chế

tối thiểu các mạch liên kết chức năng giữa các bảo vệ chính và bảo vệ dự phng

để: (i) tránh trường hợp hư hỏng một bảo vệ có thể làm hư hỏng một phần hoc

toàn bộ phần hệ thống bảo vệ cn lại; (ii) đơn giản hóa việc bảo dưỡng, cập nhật

phần mềm, công tác cải tạo mở rộng; (iii) tránh các hạn chế về dải chỉnh định của

các chức năng bảo vệ khi chúng cùng được tích hợp trong cùng một thiết bị bảo

vệ.

3. Hệ thống bảo vệ cần được thiết kế đảm bảo tính dự phng cho các trường

hợp sau: (i) dự phng tại chỗ trong trường hợp hư hỏng một trang bị bảo vệ (bao

gm: hư hỏng thiết bị đo lường; hoc hư hỏng thiết bị bảo vệ; hoc hư hỏng ngun

nuôi một chiều); (ii) dự phng xa trong trường hợp hư hỏng bảo vệ của phần t

kế tiếp; (iii) dự phng cho trường hợp hư hỏng máy ct.

4. Đối với hệ thống bảo vệ cho các phần t hệ thống điện có cấp điện áp t

220 kV trở lên, mạch ct t thiết bị rơle bảo vệ đi ct trực tiếp hoc thông qua rơle

đầu ra đi ct (rơle 94) hoc rơle lockout (rơle 86), và không đi qua quá 1 lần rơle

trung gian. Thời gian tác động tối đa của hệ thống bảo vệ phải đảm bảo theo Khoản

1 Điều 4 Quy định này.

5. VT kiểu t phải được trang bị chức năng giám sát tín hiệu điện áp thứ tự

không, điện áp thứ tự nghịch.

6. Khi s dng các thiết bị ngoại vi để mở rộng tiếp điểm đầu vào (input),

tiếp điểm đầu ra (output) của rơle, phải có tín hiệu cảnh báo hoc mạch cảnh báo

cho trường hợp mất kết nối giữa rơle và thiết bị ngoại vi.

7. Thiết bị rơle bảo vệ phải có chức năng giám sát hư hỏng mạch dng điện,

mạch điện áp tương ứng với tín hiệu đo lường được s dng.

8. Trường hợp bảo vệ rơle có mạch điện áp phải có những chức năng sau:

a) Tự động khóa các chức năng bảo vệ s dng mạch áp khi ct áp-tô-mát

mạch điện áp, cầu chảy đứt hoc có hư hỏng ở mạch điện áp (nếu hư hỏng đó có

thể dẫn đến tác động sai khi vận hành bình thường) và báo tín hiệu về các hư hỏng

của mạch này.

b) Báo tín hiệu hư hỏng mạch điện áp nếu những hư hỏng không dẫn đến bảo

vệ tác động sai trong chế độ làm việc bình thường nhưng sẽ gây tác động sai trong

những điều kiện khác (ví d có ngn mạch ngoài vùng bảo vệ).

9. Đối với thiết bị rơle bảo vệ có trị số chỉnh định thay đi theo tng đối

tượng được bảo vệ hoc trạng thái của các phần t khác có liên quan thì thiết kế

cần xem xét ưu tiên thực hiện các giải pháp tự động trong thay đi trị số chỉnh

định, hạn chế việc thao tác vận hành trên cơ sở đảm bảo sự làm việc an toàn tin

cậy của hệ thống bảo vệ.

Điều 9. Yêu cầu chung về trang bị tự động đóng lại

1. Không áp dng tự động đóng lại trong trường hợp sự cố các thiết bị sau:

a) Đường dây cáp ngầm;

b) Đường dây hỗn hợp trên không cáp ngầm có điện áp t 220 kV trở lên;

c) Máy biến áp và các thiết bị bù;

d) Thanh cái, đoạn thanh dẫn;

e) Máy ct, dao cách ly, dao tiếp địa;

f) Máy biến đi đo lường;

g) Các thiết bị điện có cách điện bằng chất lỏng, chất rn, chất khí (nhưng

không phải không khí).

2. Áp dng tự động đóng lại đối với các trường hợp sau:

a) Đường dây trên không.

b) Đường dây hỗn hợp trên không và cáp ngầm 110 kV (theo quy định tại

Thông tư Quy định điều độ, vận hành, thao tác, x lý sự cố, khởi động đen và khôi

phc hệ thống điện quốc gia do Bộ Công Thương ban hành).

c) Đường dây hỗn hợp trên không và cáp ngầm trung áp.

3. Tự động đóng lại một pha được khởi động t lệnh ct một pha của chức

năng bảo vệ chính chống sự cố ngn mạch đường dây. Việc áp dng tự động đóng

lại một pha chỉ được thực hiện khi hai pha cn lại của đường dây vẫn đang vận

hành bình thường, không yêu cầu kiểm tra điều kiện điện áp/đng bộ.

4. Tự động đóng lại ba pha được khởi động t lệnh ct ba pha của chức năng

bảo vệ chính chống sự cố ngn mạch đường dây. Tự động đóng lại ba pha phải

được thực hiện có kiểm tra điện áp hoc/và kiểm tra ha đng bộ theo các quy

định hiện hành.

5. Yêu cầu c thể đối với s dng tự động đóng lại:

a) Đối với đường dây 500 kV, 220 kV phải có khả năng thực hiện tự động

đóng lại 1 pha/3 pha. Trong trường hợp tự động đóng lại 1 pha không thành công,

hệ thống bảo vệ phải thực hiện ct 3 pha đường dây.

b) Đối với đường dây 110 kV thực hiện tự động đóng lại 3 pha hoc 1 pha/3

pha phù hợp với khả năng đóng ct của máy ct ở cả 2 đầu đường dây.

c) Trong chế độ không toàn pha của chu trình tự động đóng lại 1 pha, các

bảo vệ hoạt động theo tín hiệu dng điện (so lệch, khoảng cách, quá dng, chống

t chối máy ct …) không được tác động nhằm duy trì sự vận hành của hai pha

cn lại trong khoảng thời gian cho phép của chế độ không toàn pha khi không có

sự cố xếp chng.

d) Thời gian chết của chức năng tự động đóng lại phải đủ dài để đảm bảo khả

năng khôi phc cách điện trong trường hợp sự cố thoáng qua đng thời không gây

mất n định hệ thống điện trong quá trình tự động đóng lại. Thời gian đảm bảo

khả năng khôi phc cách điện phải tính đến các yếu tố sau: thời gian tác động của

hệ thống bảo vệ tại mỗi đầu, ảnh hưởng của hiện tượng ngun yếu dẫn đến bảo vệ

hai đầu đường dây khởi động và tác động nối tiếp nhau, thời gian dập tt h quang

thứ cấp và khôi phc cách điện, thời gian dự phng.

Điều 10. Yêu cầu về kiểm tra hòa đồng bộ/khép vòng

1. Cần thực hiện kiểm tra ha đng bộ/khép vng cho máy ct trên lưới điện

có ngun cấp t hai phía, máy ct nối t máy phát điện với hệ thống điện.

2. Việc kiểm tra ha đng bộ/khép vng thực hiện theo quy định về thao tác

ha điện, thao tác khép mạch vng tại Thông tư về Quy định điều độ, vận hành,

thao tác, x lý sự cố, khởi động đen và khôi phc hệ thống điện quốc gia của Bộ

Công Thương.

Điều 11. Yêu cầu về tác động của hệ thống bảo vệ

Hệ thống rơle bảo vệ phải được thí nghiệm đáp ứng độ tin cậy tác động, độ

tin cậy không tác động trước khi đưa vào vận hành bao gm:

1. Các chức năng bảo vệ chỉ được tác động khi giá trị tín hiệu đo lường (dng

điện, điện áp hoc mối tương quan giữa dng điện và điện áp) được giám sát bởi

chức năng bảo vệ rơi vào phạm vi tác động trong khoảng thời gian lâu hơn độ trễ

tác động đã chỉnh định cho chức năng bảo vệ.

2. Các chức năng bảo vệ không được tác động khi giá trị tín hiệu đo lường

nằm ngoài phạm vi tác động hoc rơi vào phạm vi tác động trong khoảng thời

gian ngn hơn độ trễ tác động đã chỉnh định cho chức năng bảo vệ.

3. Hệ thống bảo vệ có tín hiệu truyền ct xa gi tới đầu đối diện (theo nguyên

lý làm việc của chức năng bảo vệ để loại tr sự cố) cần được thiết kế để không

gi tín hiệu truyền ct trong trường hợp đường dây đã tách liên kết (ví d: dao

cách ly đường dây đã mở) nhằm tránh việc mở rộng vùng tác động không mong

muốn.

Mục 2

YÊU CẦU KỸ THUẬT VÀ CÔNG NGHỆ ĐỐI VỚI THIẾT BỊ BẢO VỆ

Điều 12. Yêu cầu về đặc tính kỹ thuật của thiết bị bảo vệ

1. Các đc tính kỹ thuật chung:

a) Tần số định mức: 50 Hz.

b) Dng điện định mức: 1 A hoc 5 A.

c) Ngun điện một chiều định mức: 220/110 VDC.

d) Công nghệ thiết bị rơle bảo vệ: Kỹ thuật số (có bộ vi x lý). Chỉ cho phép

s dng thiết bị rơle bảo vệ theo công nghệ khác (không phải là kỹ thuật số) theo

yêu cầu công nghệ của nhà sản xuất thiết bị nhất thứ hoc do nhà sản xuất chế tạo

kèm theo thiết bị nhất thứ, tuy nhiên các chức năng bảo vệ của thiết bị bảo vệ này

phải đảm bảo các yêu cầu về độ tin cậy, yêu cầu về thời gian tác động loại tr sự

cố của hệ thống rơle bảo vệ.

2. Thiết bị rơle bảo vệ phải phù hợp các tiêu chuẩn cơ bản nêu tại Ph lc 2

của Quy định này.

3. Yêu cầu kỹ thuật về chức năng đối với thiết bị rơle bảo vệ kỹ thuật số

a) Ưu tiên thiết bị rơle bảo vệ có thiết kế dạng module nhằm dễ dàng mở

rộng, nâng cấp, thay thế, đáp ứng yêu cầu của các đối tượng bảo vệ khác nhau

trong phạm vi thiết kế của thiết bị.

b) Thiết bị rơle bảo vệ phải có khả năng cho phép thực hiện truy xuất/cài đt

các giá trị đo lường, giá trị chỉnh định, các tín hiệu khởi động/tác động, tín hiệu

đầu vào/đầu ra thông qua giao diện tại chỗ trực tiếp trên thiết bị rơle bảo vệ cũng

như giao diện t xa thông qua thiết bị kết nối ngoại vi phù hợp với nhu cầu hiệu

chỉnh trong quá trình vận hành.

c) Thiết bị rơle bảo vệ phải có khả năng giám sát liên tc phần cứng và phần

mềm.

d) Chức năng bảo vệ phải có dải chỉnh định, bước chỉnh định và số lượng

nhóm chỉnh định phù hợp với yêu cầu vận hành thực tế (phù hợp với thông số hệ

thống điện, thông số thiết bị nhất thứ, sơ đ đấu nối thiết bị nhất thứ).

e) Thiết bị rơle bảo vệ phải có khả năng ghi sự cố và sự kiện trong các chế

độ sự cố trên hệ thống điện. Trong trường hợp s dng các thiết bị rơle bảo vệ

không phải kỹ thuật số, phải s dng thiết bị ngoài kết hợp để thực hiện chức năng

ghi lại các tín hiệu làm việc của thiết bị.

4. Yêu cầu đối với cng giao tiếp và thủ tc trao đi thông tin đối với thiết

bị rơle kỹ thuật số

a) Thiết bị rơle bảo vệ trang bị để thay thế, cải tạo tại các TBA đang vận hành

phải có cng giao tiếp phù hợp về số lượng và chủng loại với các thiết bị hiện có

để có thể giao tiếp đầy đủ và đúng chức năng với hệ thống đang vận hành (bao

gm cả thiết bị đầu cuối RTU, thiết bị ghi sự cố FR).

b) Thiết bị rơle bảo vệ trang bị cho các TBA mới hoc khi mua làm dự phng,

mua thay thế rơle hư hỏng phải tuân theo tiêu chuẩn trao đi thông tin IEC 61850.

Số cng kết nối và giao diện phù hợp với quy mô thiết kế của TBA.

5. Đng bộ thời gian thiết bị rơle bảo vệ kỹ thuật số

Thiết bị rơle bảo vệ phải có khả năng đng bộ với đng h chủ GPS qua các

giao thức đng bộ thời gian để đảm bảo yêu cầu kỹ thuật cho các trạm điều khiển

máy tính, điều khiển xa hay phân tích sự cố như tiêu chuẩn IRIG-B, NTP/SNTP,

PPS, IEEE1588...

Điều 13. Yêu cầu về đặc tính kỹ thuật của máy biến đi đo lường

(biến dòng điện, biến điện áp)

1. Yêu cầu chung

a) Đc tính kỹ thuật của máy biến dng điện và biến điện áp phải tuân thủ

tiêu chuẩn IEC 61869 về máy biến đi đo lường (tất cả các phần), tiêu chuẩn IEEE

Std 3004.1 “IEEE Recommended Practice for the Application of Instrument

Transformers in Industrial and Commercial Power Systems” và các yêu cầu khác

của thiết bị bảo vệ được s dng.

b) Dng điện định mức thứ cấp của biến dng điện là 1 A hoc 5 A.

c) Điện áp định mức thứ cấp của biến điện áp là: 110 V/√3 (hoc 100 V/√3

đối với mạch sao); 110 V (hoc 100 V) đối với điện áp pha-pha; 110 V/3 (hoc

100 V/3) đối với điện áp mạch tam giác hở.

2. Nguyên tc lựa chọn VT và mạch đo lường điện áp dùng cho bảo vệ

a) Công suất của cuộn dây thứ cấp VT phải lớn hơn tng công suất mạch thứ

cấp.

b) Công suất của mạch thứ cấp VT (xét tương đối với công suất định mức

của VT) phải nằm trong dải làm việc của VT theo yêu cầu đảm bảo độ chính xác

đo lường.

c) Hệ số điện áp (voltage factor) của VT phải được lựa chọn phù hợp với chế

độ nối đất của lưới điện.

d) Khả năng chịu nhiệt của cuộn điện áp dư (tiếng anh: the residual voltage

winding) phải lớn hơn tng tải của điện trở mạch chống cộng hưởng t và các ph

tải được kết nối khác.

e) Độ chính xác tối thiểu đối với VT là 3P đối với cuộn dây dùng cho bảo vệ.

3. Nguyên tc lựa chọn CT và mạch đo lường dng điện

a) Công suất của cuộn dây CT phải lớn hơn tng công suất mạch nhị thứ.

b) Độ chính xác thực tế của CT phải lớn hơn độ chính xác theo yêu cầu của

thiết bị bảo vệ.

c) Đc tính bão ha của CT phải phù hợp với khả năng chịu quá tải của tng

thiết bị trong mạch nhị thứ (bao gm thiết bị đầu cuối, dây dẫn, thiết bị bảo vệ...)

để khi xảy ra bão ha thì dng điện thứ cấp của CT không vượt quá mức dng quá

tải này.

d) Độ chính xác tối thiểu đối với CT là 5P đối với cuộn dây dùng cho bảo vệ

(không áp dng đối với CT dạng TPX, TPY, TPZ). Đối với trường hợp bảo vệ quá

dng có hướng s dng CT dạng vng thì CT này phải đảm bảo độ chính xác về

góc đo lường theo yêu cầu.

Điều 14. Phòng chống xung điện tần số cao lên hệ thống bảo vệ

Cấu trúc hệ thống tiếp địa trạm, cấu trúc cáp hạ thế s dng cho mạch điều

khiển và tín hiệu bảo vệ phải đảm bảo xung điện tần số cao không gây ảnh hưởng

đến độ tin cậy của thiết bị, mạch bảo vệ. Các dây cáp điện hạ thế dùng cho mạch

điều khiển, mạch tín hiệu, mạch áp nhị thứ loại xoay chiều/một chiều phải có vỏ

bọc lưới kim loại (nhôm hoc đng) phù hợp với chế độ nối đất một/hai đầu.

Điều 15. Yêu cầu kỹ thuật của hệ thống nguồn nuôi dùng cho hệ

thống bảo vệ

1. Các thiết bị bảo vệ và tự động được cấp bởi 02 ngun điện một chiều 220

V hoc 110 V riêng biệt (± DC1, ± DC2) t hai thanh cái một chiều độc lập.

2. Các ngun điện một chiều này được bảo vệ bằng thiết bị đóng ct chuyên

dng (áp tô mát). Các chức năng bảo vệ chính của trang thiết bị điện (bảo vệ so

lệch dọc, bảo vệ so lệch MBA, bảo vệ so lệch thanh cái, bảo vệ so lệch đoạn thanh

dẫn, bảo vệ khoảng cách) phải được cấp t 2 ngun một chiều thông qua thiết bị

lựa chọn ngun nhằm đảm bảo khi mất ngun nuôi DC thì có thể nhanh chóng

chuyển đi tin cậy sang ngun DC cn lại để cấp lại ngun cho thiết bị rơle bảo

vệ.

3. Hai ngun điện một chiều cấp cho các thiết bị bảo vệ cần được tách riêng

với nhau nhằm đảm bảo khi sự cố một trong hai ngun điện một chiều thì các bảo

vệ lấy ngun t mạch một chiều cn lại vẫn làm việc bình thường.

4. Sự cố mất ngun điện một chiều phải đưa tín hiệu cảnh báo lên thiết bị ghi

sự kiện và trung tâm điều khiển. Thiết bị giám sát/ghi sự kiện mất ngun một

chiều phải đảm bảo làm việc bình thường khi mất 1 trong 2 ngun một chiều.

5. Ngun dùng cho mạch ct của máy ct được cấp t các áp tô mát khác với

áp tô mát cấp cho bảo vệ. Đối với máy ct có nhiều cuộn ct, ngun điều khiển

máy ct phải được cấp t 2 ngun điện một chiều có thiết bị đóng ct chuyên dng

riêng. Tương tự, mạch tín hiệu hiển thị được cấp t các áp tô mát độc lập khác với

các loại trên.

6. Hệ thống ngun c-quy được nạp bởi bộ chỉnh lưu cấp t ngun điện xoay

chiều 400/230V. Các ngun điện xoay chiều này được cấp t 02 máy biến áp tự

dùng riêng biệt, các máy biến áp tự dùng này có thể cấp t phía trung áp của các

máy biến áp lực hay t lưới điện phân phối.

Điều 16. Yêu cầu đối với chức năng ghi sự cố của thiết bị rơle bảo

vệ

1. Các thiết bị bảo vệ phải được trang bị chức năng ghi sự cố (ghi dạng sóng

dng điện và/hoc điện áp sự cố và các tín hiệu rơle bảo vệ), ghi sự kiện. Trong

đó, thiết bị bảo vệ có khả năng thiết lập khung thời gian ghi sự cố, sự kiện như

a) Khoảng thời gian trước sự cố: tối thiểu là 200 ms;

b) Khoảng thời gian sau sự cố: tối thiểu 3 s.

2. Chức năng ghi sự cố phải đảm bảo có tần số lấy mẫu ≥ 1,0 kHz .

3. Bộ nhớ của thiết bị bảo vệ phải có khả năng lưu tối thiểu 5 sự cố với khung

thời gian ghi như đề cập ở khoản 1 điều này.

4. Thiết bị bảo vệ cho phép truy xuất bản ghi sự cố theo định dạng tiêu chuẩn

Comtrade (phù hợp với tiêu chuẩn quốc tế hiện hành/), dữ liệu sự kiện thông qua

máy tính cá nhân và cáp chuyên dng. Nhà sản xuất thiết bị bảo vệ phải cung cấp

phần mềm chuyên dng phc v công tác đọc và phân tích dữ liệu sự cố.

Điều 17. Yêu cầu đối với thiết bị ghi sự cố chuyên dụng

1. Các bộ ghi sự cố chuyên dng (theo yêu cầu trang bị tại Thông tư số

05/2025/TT-BCT ngày 01 tháng 02 năm 2025 của Bộ Công Thương) có khả năng

ghi khi có sự cố, ghi khi có các nhiễu loạn, ghi sự kiện, ghi dữ liệu liên tc để thu

thập thông tin. Thiết bị ghi sự cố chuyên dng phải có khả năng kết nối t xa để

truyền dữ liệu về các trung tâm điều khiển. Yêu cầu kỹ thuật cơ bản của tng chức

năng như sau:

a) Bản ghi sự cố:

- Tốc độ lấy mẫu: ≥ 6.4 kHz;

- Khoảng thời gian trước sự cố: ≥ 1 s;

- Khoảng thời gian sau sự cố: ≥ 10 s.

b) Bản ghi nhiễu loạn:

- Tốc độ lấy mẫu: ≥ 6 Hz (giá trị được tính toán t các mẫu dữ liệu

được lấy ở mức ≥ 20 mẫu/chu kỳ);

- Khoảng thời gian trước sự cố: ≥ 1 phút;

- Khoảng thời gian sau sự cố: ≥ 20 phút.

c) Bản ghi sự kiện:

- Độ phân giải thời gian ≤ 4 ms (khuyến cáo ở mức 1 ms);

- Có khả năng thu thập các tín hiệu số (digital signal) bằng cả dây cứng

và qua các giao thức truyền thông như IEC61850 GOOSE MESSAGE nhằm

thu thập các tín hiệu làm việc của các chức năng của thiết bị bảo vệ, trạng thái

tiếp điểm máy ct, các tín hiệu trạng thái khác trước, trong và sau sự cố/nhiễu

loạn.

2. Các bộ ghi sự cố chuyên dng cho phép truy xuất các bản ghi sự cố, bản

ghi nhiễu loạn dưới dạng file định dạng phù hợp với C37.111/IEC 60255-24

(IEEE/IEC International Standard for Common Format for Transient Data

Exchange (COMTRADE)) thông qua máy tính cá nhân và cáp chuyên dng và

truy cập t xa t các trung tâm điều khiển qua IP. Nhà sản xuất thiết bị phải cung

cấp phần mềm chuyên dng phc v công tác đọc và phân tích dữ liệu sự cố. Các

dữ liệu tín hiệu tương tự (analog signal) tối thiểu cần phải ghi nhận tại bản ghi sự

cố, bản ghi nhiễu loạn:

- Dng điện 3 pha.

- Điện áp 3 pha.

- Công suất hữu công.

- Công suất vô công.

- Tần số.

3. Các bản ghi sự cố, sự kiện phải được lưu trữ trong bộ nhớ không xóa khi

mất điện (non-volatile memory storage medium).

4. Các bộ ghi sự cố chuyên dng phải ghi lại các tín hiệu tương tự và các tín

hiệu số liên quan theo cùng một tham chiếu thời gian. Các bộ ghi sự cố chuyên

dng phải được kết nối với hệ thống đng bộ thời gian GPS qua tiêu chuẩn IRIG-

B hoc các tiêu chuẩn khác có độ chính xác tương đương;

5. Thiết bị ghi sự cố chuyên dng có thể tích hợp chức năng đo góc pha

(PMU - Phasor Measurement Unit). Chức năng đo góc pha phải đáp ứng theo tiêu

chuẩn IEEE C37.118.

6. Thiết bị ghi sự cố chuyên dng phải có khả năng kết nối t xa về các trung

tâm điều khiển để phc v truyền dữ liệu, cài đt t xa.

7. Cho phép tích hợp chức năng giám sát chất lượng điện năng trong thiết bị

ghi sự cố. Trong đó, chức năng giám sát chất lượng điện năng phải có khả năng

đo lường liên tc và cho phép truy xuất dữ liệu online qua phương thức truyền tin

chuyên dng, đáp ứng các quy định hiện hành về giám sát chất lượng điện năng

và tiêu chuẩn quốc tế IEC 61000-4-30 class A.

CHƯƠNG III

YÊU CẦU KỸ THUẬT VỀ CẤU HÌNH RƠLE BẢO VỆ CHO CÁC

PHẦN TỬ HỆ THỐNG ĐIỆN

Mục 1 Phân loại cấu hình bảo vệ

Điều 18. Phân loại cấu hình bảo vệ

1. Hệ thống bảo vệ của phần t hệ thống điện được phân loại như sau:

Phân loại dạng cấu

hình bảo vệ

Phạm vi áp dụng

Hệ thống bảo vệ tăng

cường

- Toàn bộ lưới điện 500 kV, thanh cái 220 kV của

trạm 500 kV.

- Các trường hợp lưới điện 220 kV có yêu cầu

thời gian loại tr sự cố T < 250 ms có xét tới quy

hoạch phát triển điện lực, kế hoạch thực hiện quy

hoạch đã được phê duyệt cho giai đoạn ít nhất 10

năm tiếp theo.

Hệ thống bảo vệ tiêu

chuẩn

Lưới điện 220 kV ngoài phạm vi áp dng Hệ

thống bảo vệ tăng cường, lưới điện 110kV, lưới

điện trung áp.

2. Phạm vi áp dng các cấu hình

a) Hệ thống bảo vệ tăng cường được trang bị cho toàn bộ lưới điện ở cấp

điện áp 500 kV; thanh cái 220 kV của trạm 500 kV; phần lưới điện 220 kV có thời

gian loại tr sự cố lớn nhất (T) dưới 250 ms. Hệ thống bảo vệ tăng cường cho

đường dây, thanh cái ưu tiên được trang bị 02 chức năng bảo vệ chính có thời gian

loại tr sự cố đáp ứng yêu cầu tại khoản 1 điều 4 Quy định này và được thỏa thuận

thống nhất theo yêu cầu của Đơn vị Điều độ hệ thống điện quốc gia. Hai chức

năng bảo vệ chính trên hai mạch bảo vệ phải độc lập về mạch dng thứ cấp, thiết

bị rơle bảo vệ, mạch nhị thứ, mạch ct và kênh truyền bảo vệ để hư hỏng một

trong hai mạch bảo vệ không ảnh hưởng đến khả năng làm việc an toàn, tin cậy

của mạch bảo vệ cn lại.

b) Hệ thống bảo vệ tiêu chuẩn được trang bị cho phần lưới điện cấp điện áp

220 kV có thời gian loại tr sự cố lớn nhất (T) t 250 ms trở lên, lưới điện 110

kV, lưới điện trung áp. Hệ thống bảo vệ tiêu chuẩn phải đảm bảo có tối thiểu 01

chức năng bảo vệ chính có thời gian loại tr sự cố đáp ứng yêu cầu tại khoản 1

điều 4 Quy định này. Đối với bảo vệ đường dây, các chức năng bảo vệ chính, chức

năng bảo vệ dự phng phải nằm trên hai mạch bảo vệ có các thành phần mạch

dng thứ cấp, thiết bị rơle bảo vệ, mạch nhị thứ, mạch ct độc lập với nhau nhằm

đảm bảo hư hỏng một trong hai mạch bảo vệ không được ảnh hưởng đến khả năng

làm việc an toàn, tin cậy của mạch bảo vệ cn lại.

Mục 2 Bảo vệ đường dây

Điều 19. Phân loại đường dây ngắn, trung bình và dài

1. Phân loại độ dài các đường dây 500 kV, 220 kV, 110 kV được dựa trên giá

trị tính toán tỷ số trở kháng SIR (source impedance ratio – là tỷ số giữa trở kháng

ngun phía sau rơle và trở kháng đường dây) theo tiêu chuẩn IEEE Std C37.113-

1999 R2004, c thể như sau :

Đường dây ngắn

Đường dây trung bình

Đường dây dài

SIRs > 4

0.5 < SIRs < 4

SIRs < 0.5

2. Trong trường hợp không đủ cơ sở thực hiện phân loại đường dây theo tính

toán tỷ số trở kháng SIR, có thể phân loại đường dây một cách tương đối theo

theo độ dài vật lý L như sau:

a) Đối với đường dây trên không

Cấp điện áp

Đường dây ngắn

Đường dây trung bình

Đường dây dài

500 kV

L < 40 km

20 km ≤ L ≤ 80 km

L > 120 km

220 kV

L < 20 km

L > 80 km

110 kV

L < 10 km

10 km ≤ L ≤ 50 km

L > 50 km

b) Đối với đường dây cáp ngầm

Đường dây ngắn

Đường dây trung bình

Đường dây dài

L < 10 km

10 km ≤ L ≤ 30 km

L > 30 km

3. Ảnh hưởng của việc phân loại độ dài đường dây đến việc xác định cấu

hình hệ thống bảo vệ:

a) Đường dây ngn: Các bảo vệ quá dng, khoảng cách vùng độc lập có khả

năng không đảm bảo phối hợp chọn lọc, do đó cần thiết trang bị bảo vệ s dng

kênh truyền nhằm đảm bảo tính chọn lọc của bảo vệ.

b) Đối với đường dây trung bình: Các bảo vệ quá dng, khoảng cách vùng

độc lập có khả năng đảm bảo tính phối hợp chọn lọc. Bảo vệ s dng kênh truyền

được áp dng cho chức năng bảo vệ chính theo yêu cầu thời gian tối đa loại tr sự

cố nêu tại điều 4 Quy định này.

c) Đối với đường dây dài:

- Bảo vệ quá dng và bảo vệ khoảng cách vùng độc lập có khả năng

đảm bảo tính phối hợp chọn lọc. Tuy nhiên, vùng bảo vệ của các bảo vệ này phải

đảm bảo không được trùng với vùng xâm lấn tải trong các chế độ vận hành khác

nhau của đường dây. Trong trường hợp đường dây dài và mang tải cao, đường dây

có ảnh hưởng bởi hỗ cảm (ví d: các đường dây đi chung cột) dẫn đến bảo vệ quá

dng, bảo vệ khoảng cách không thể cài đt để phân biệt các chế độ sự cố, mang

tải cao thì cần trang bị tăng cường bảo vệ so lệch dọc nhằm đảm bảo tính chọn lọc

của hệ thống bảo vệ.

- Đối với đường dây có t bù dọc cần trang bị bảo vệ s dng kênh

truyền nhằm đảm bảo tính chọn lọc của hệ thống bảo vệ.

- Kênh truyền s dng cho bảo vệ (nếu được áp dng) phải đảm bảo

các yêu cầu về độ suy giảm tín hiệu và thời gian trễ.

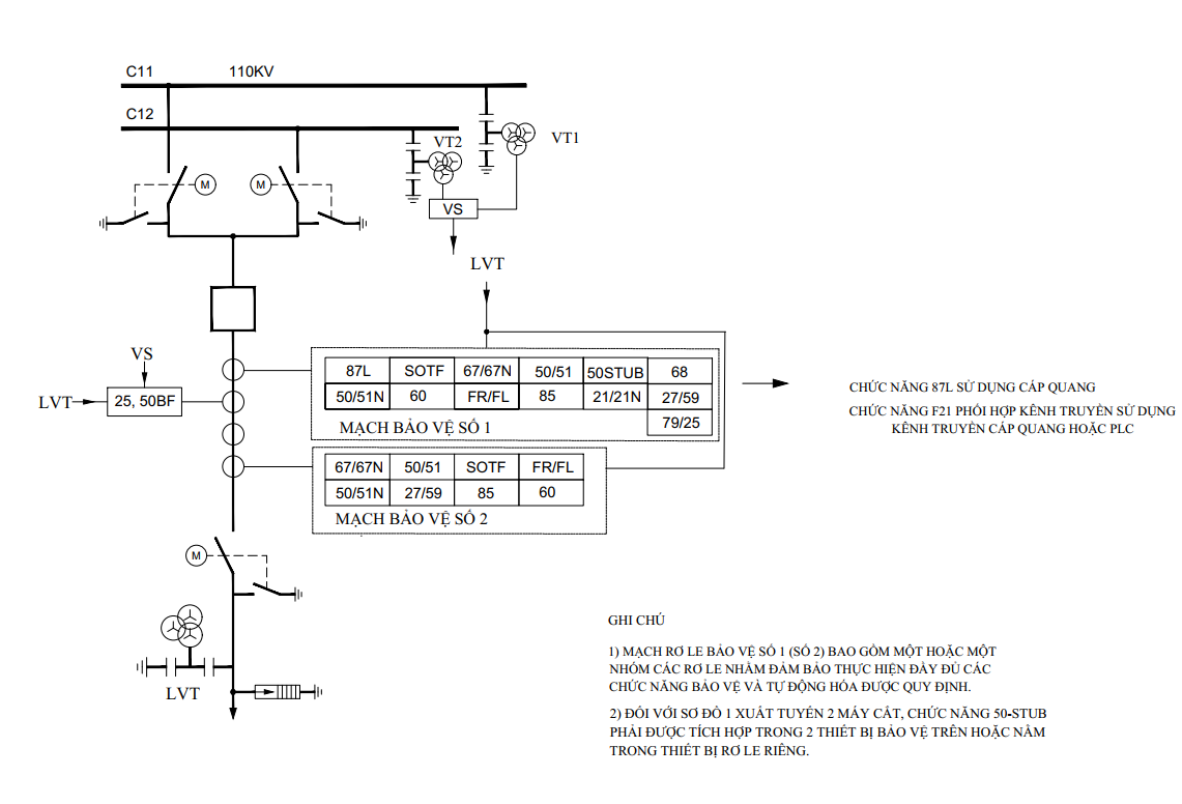

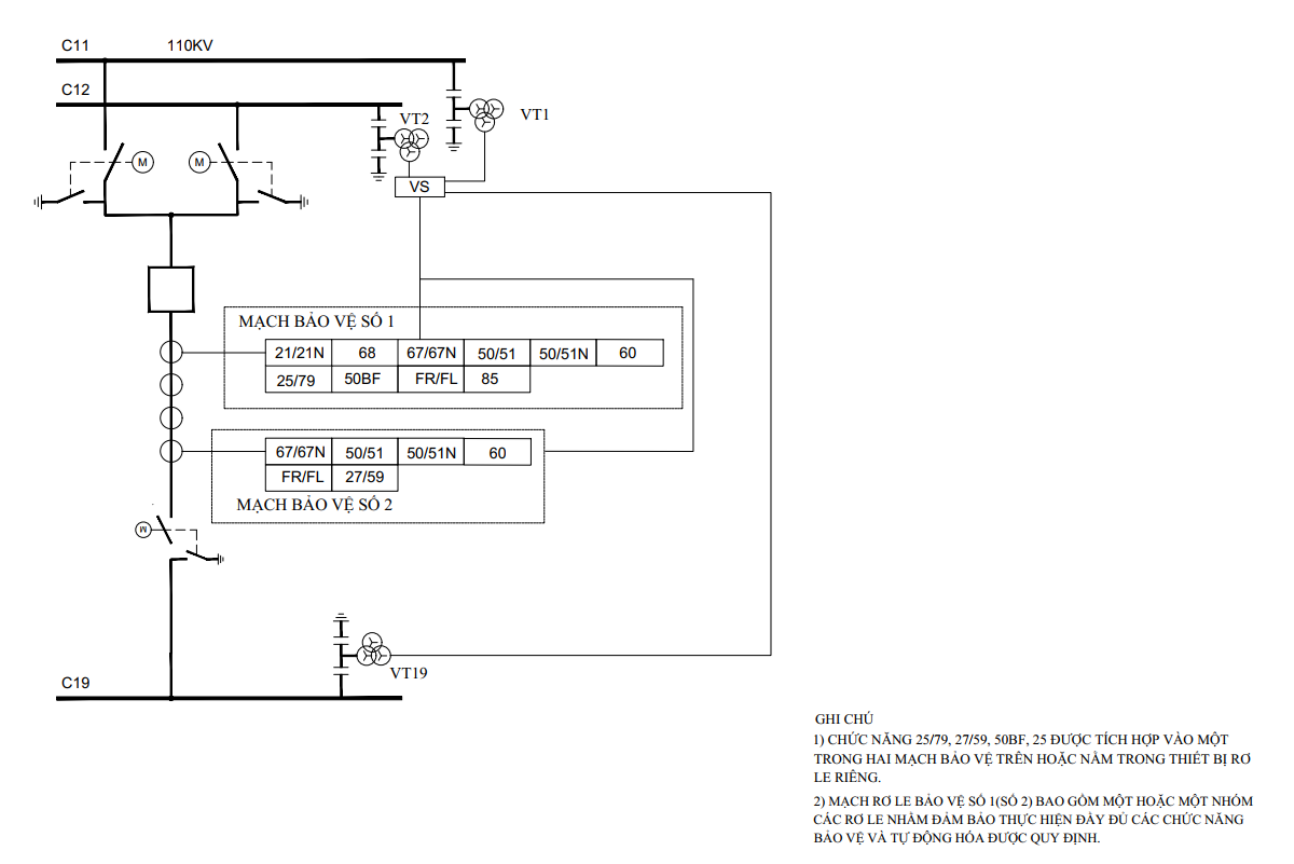

Điều 20. Yêu cầu chung đối với bảo vệ đường dây

1. Yêu cầu đối với chức năng bảo vệ chọn lọc tuyệt đối

a) Bảo vệ chọn lọc tuyệt đối được s dng với vai tr là bảo vệ chính của

đường dây, do đó phải có khả năng loại tr sự cố trong khoảng thời gian quy định

tại Khoản 1 Điều 4 của Quy định này.

b) Bảo vệ chọn lọc tuyệt đối được trang bị cho đường dây để đảm bảo các

yêu cầu về phối hợp chọn lọc của hệ thống bảo vệ và yêu cầu về thời gian loại tr

sự cố lớn nhất.

c) Bảo vệ so lệch đường dây phải được trang bị trong các trường hợp: đường

dây 500kV, đường dây 220kV, đường dây 110kV ngn, các đường dây cáp ngầm

110kV.

2. Yêu cầu đối với chức năng bảo vệ chọn lọc tương đối

a) Bảo vệ khoảng cách phải có khả năng khóa tạm thời trong trường hợp phát

hiện dao động công suất (tiếng anh: power swing) và cho phép ct khi bị mất đng

bộ (tiếng anh: out–of–step).

b) Bảo vệ khoảng cách và bảo vệ quá dng có hướng phải có khả năng khóa

(không tác động) trong trường hợp mất tín hiệu điện áp.

c) Bảo vệ khoảng cách và bảo vệ quá dng đường dây phải có tối thiểu 03

cấp bảo vệ có hướng.

d) Bảo vệ khoảng cách s dng kênh truyền (POTT, PUTT…) cho các đường

dây có cấp điện áp t 220kV trở lên phải có khả năng truyền tín hiệu cho phép tác

động (permissive signal) riêng rẽ tng pha.

3. Bảo vệ chống đóng vào điểm sự cố (SOTF) phải có khả năng phát hiện

điểm sự cố trong trường hợp đóng vào điểm sự cố, ngay cả trong trường hợp điện

áp đo lường rất thấp.

4. Yêu cầu tác động ct của bảo vệ đường dây

a) Đối với đường dây trên không có cấp điện áp t 220 kV trở lên, hệ thống

bảo vệ phải có khả năng thực hiện ct 1 pha (lần đầu) trong các trường hợp sự cố

1 pha (với điều kiện đang s dng tự đóng lại 1 pha) và ct 3 pha trong các trường

hợp sự cố nhiều pha.

b) Đối với đường dây trên không 110 kV chỉ cho phép ct 1 pha khi sự cố 1

pha trong trường hợp đang s dng tự đóng lại 1 pha và máy ct cả 2 đầu đường

dây có khả năng đóng ct tng pha (theo điểm b khoản 5 điều 9 Quy định này),

với các trường hợp khác chỉ ct 3 pha.

c) Đối với đường dây cáp ngầm, đường dây hỗn hợp trên không & cáp ngầm

chỉ cho phép bảo vệ ct 3 pha.

5. Kênh truyền s dng cho bảo vệ đường dây phải đảm bảo các yêu cầu kỹ

thuật về độ trễ, mức độ suy giảm tín hiệu theo yêu cầu của nhà sản xuất thiết bị

bảo vệ đưa ra và các các quy định hiện hành. Chức năng bảo vệ so lệch đường dây

cần có khả năng khóa/hãm sự làm việc của chức năng bảo vệ so lệch trong trường

hợp mất kênh truyền/kênh truyền không n định.

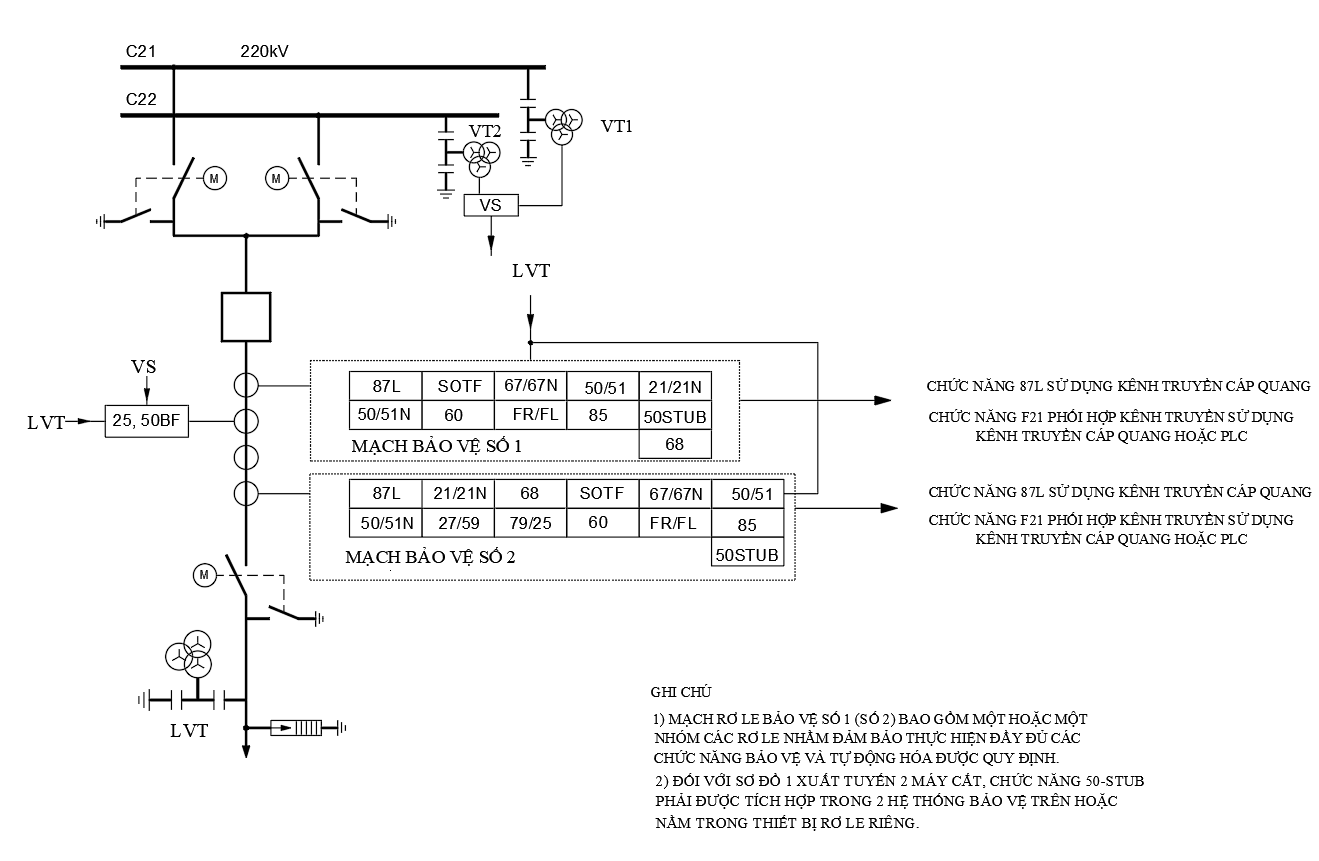

6. Cấu hình hệ thống rơle bảo vệ đường dây của dự án đấu nối vào lưới điện

truyền tải phải đảm bảo tuân thủ các quy định hiện hành do cấp có thẩm quyền

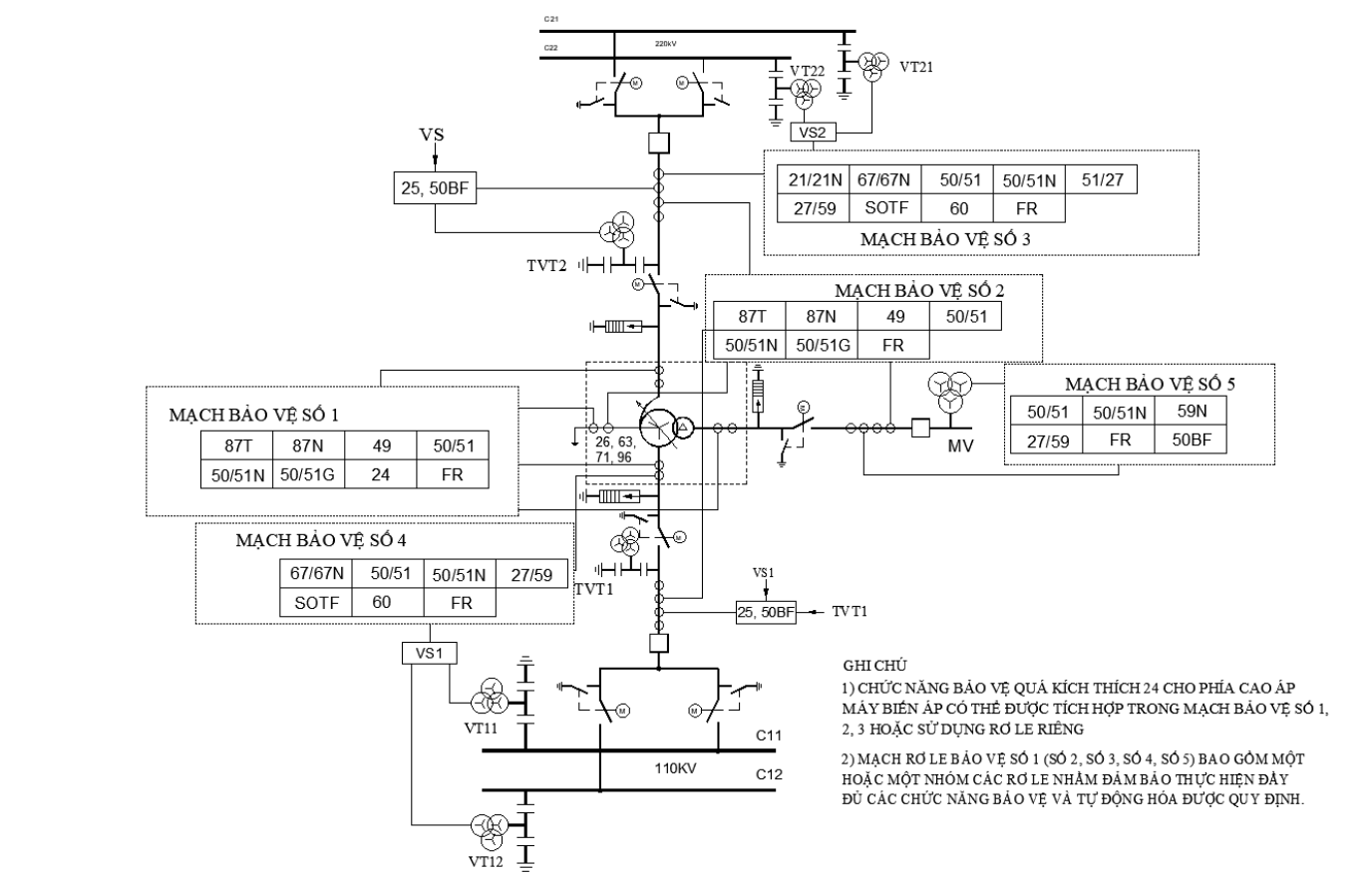

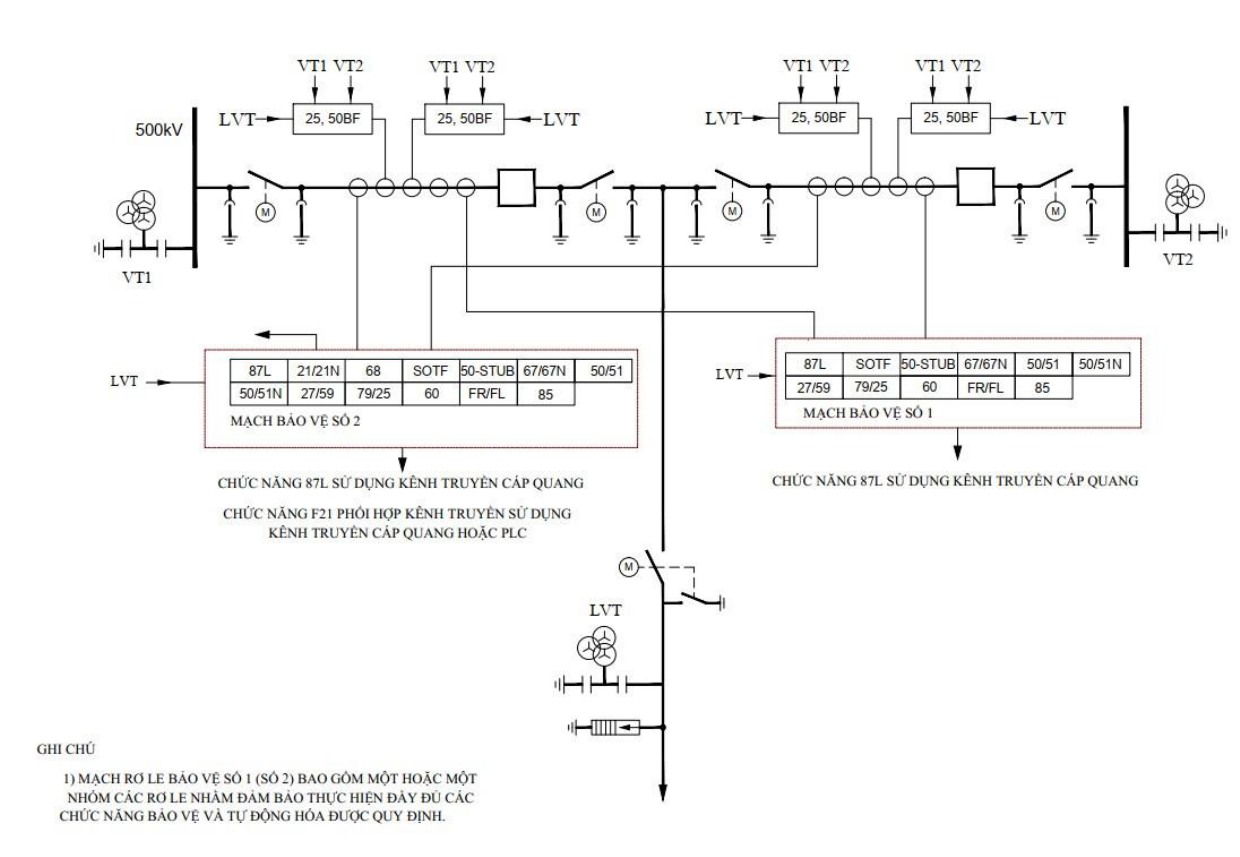

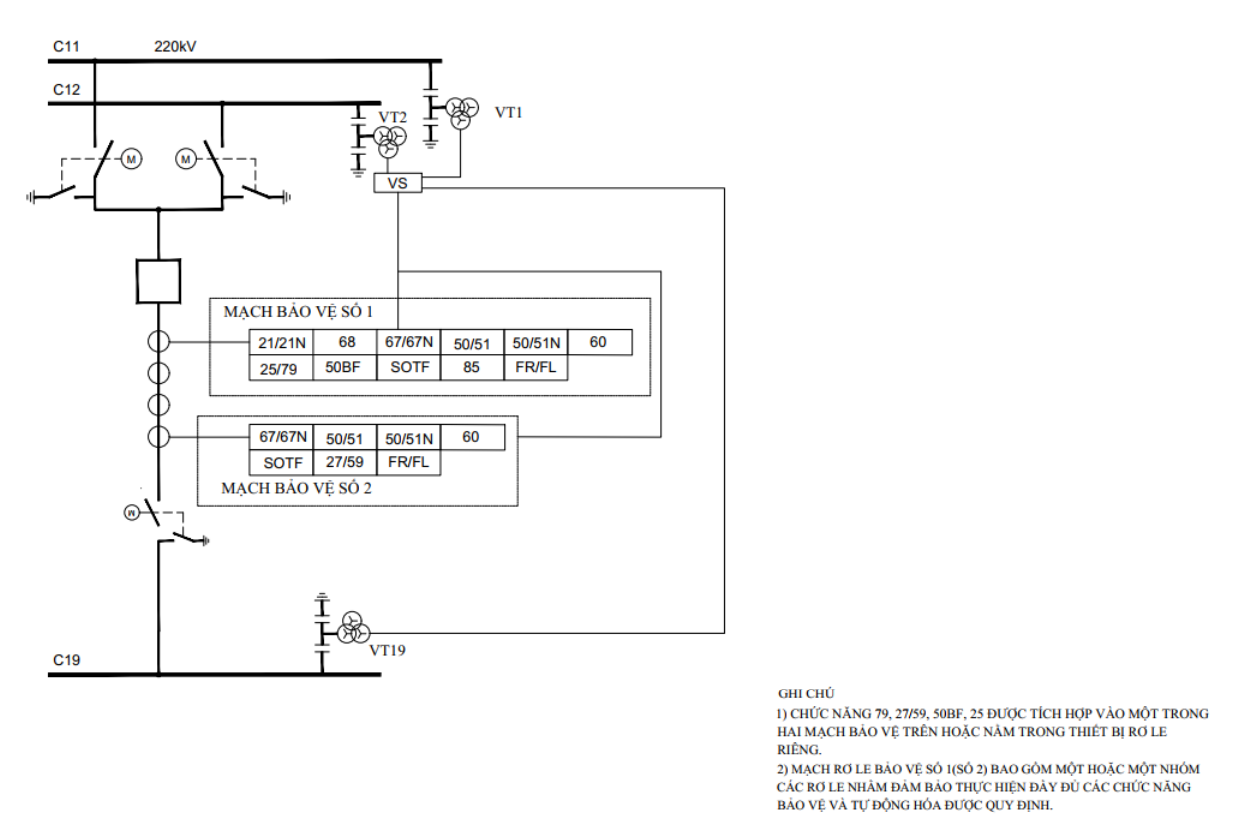

ban hành và xem xét tham khảo cấu hình mẫu tại Ph lc 1.

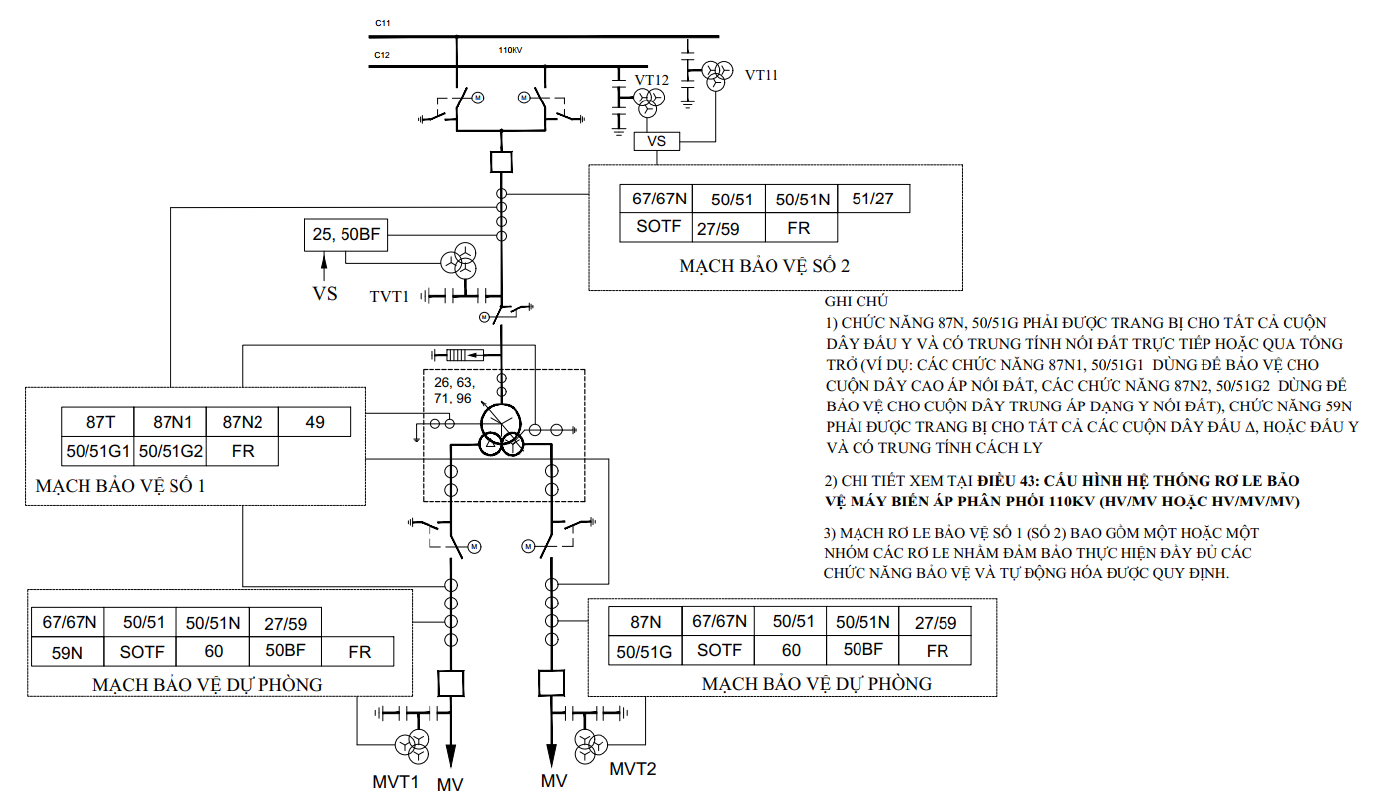

Mục 3 Bảo vệ máy biến áp

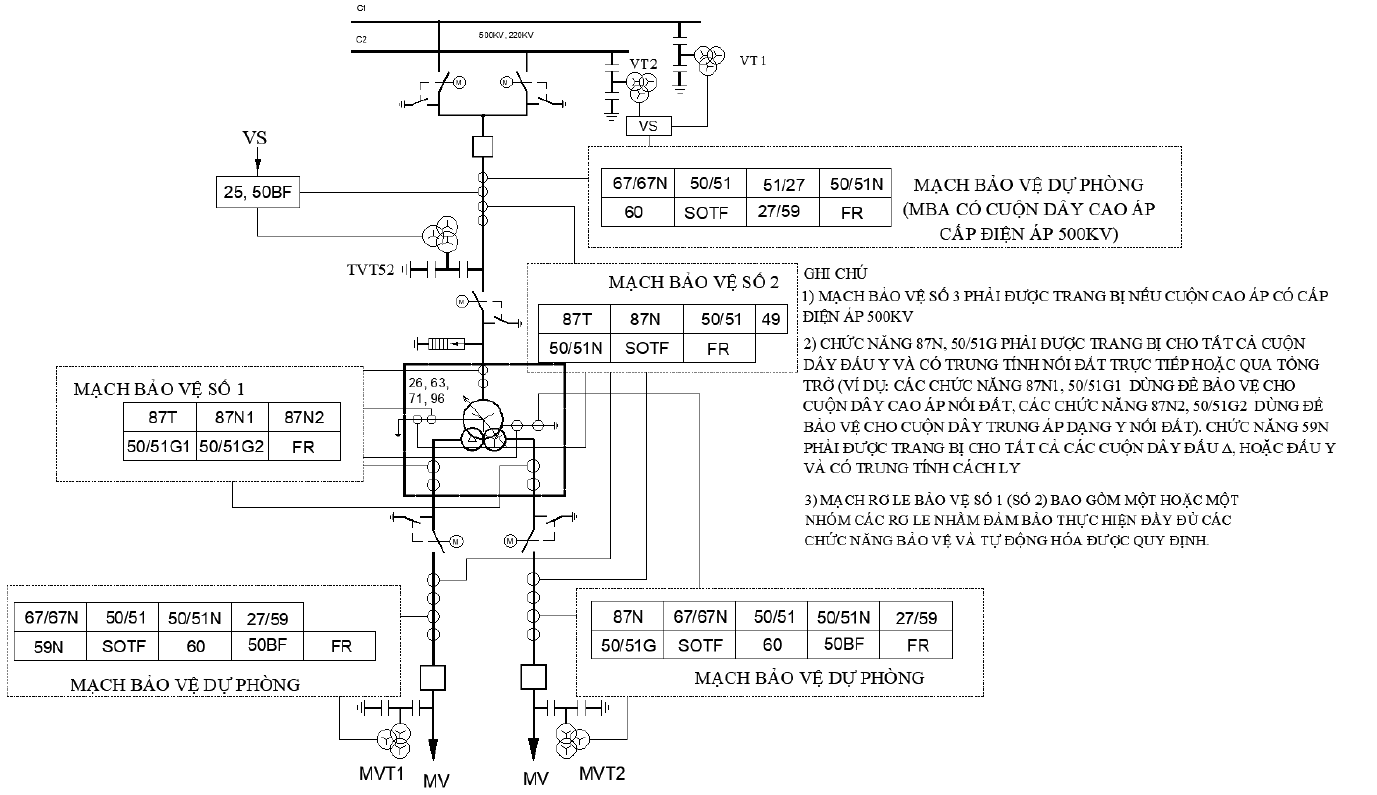

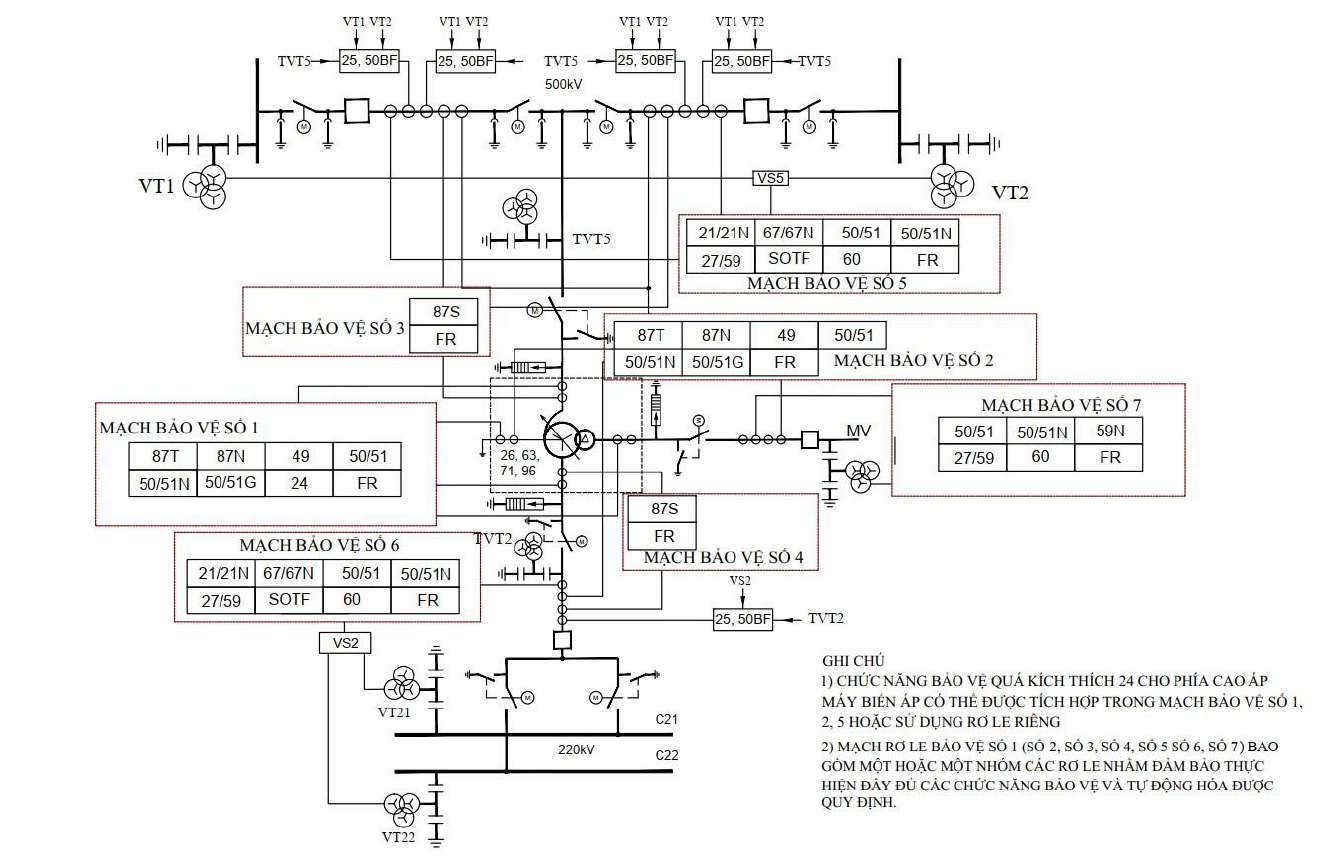

Điều 21. Quy định chung về bảo vệ máy biến áp

1. Yêu cầu của hệ thống bảo vệ máy biến áp

a) Hệ thống bảo vệ máy biến áp phải có khả năng phát hiện và chống các

dạng sự cố và bất thường của máy biến áp như:

- Các dạng sự cố ngn mạch pha;

- Sự cố chạm đất tại các cuộn dây máy biến áp;

- Quá tải;

- Điện áp cao và/hoc quá kích thích;

- Các sự cố nội bộ bên trong MBA.

b) Tính chọn lọc:

- Máy biến áp 500 kV: Đảm bảo chọn lọc tuyệt đối cho sự cố trong thiết bị

máy biến áp và đoạn thanh dẫn các phía 500 kV/220 kV ngay cả với trường hợp

hư hỏng một thiết bị bảo vệ; chọn lọc tương đối trong trường hợp hư hỏng máy

ct.

- Máy biến áp 220 kV: Đảm bảo chọn lọc tuyệt đối với sự cố trong thiết bị

máy biến áp ngay cả với trường hợp hư hỏng một thiết bị bảo vệ; chọn lọc tương

đối trong trường hợp hư hỏng máy ct. Đối với máy biến áp đấu nối vào lưới điện

220 kV có yêu cầu thời gian loại tr sự cố T < 250 ms, hệ thống bảo vệ phải đảm

bảo chọn lọc tuyệt đối với sự cố trong phạm vi đoạn thanh dẫn 220kV (t máy ct

220kV đến thiết bị máy biến áp) trong trường hợp hư hỏng một thiết bị bảo vệ.

- Máy biến áp 110 kV: Đảm bảo chọn lọc tuyệt đối trong trường hợp đầy đủ

hệ thống bảo vệ; chọn lọc tương đối trong trường hợp hư hỏng máy ct hoc hư

hỏng một thiết bị bảo vệ.

c) Độ tin cậy:

- Phải đảm bảo được trang bị bảo vệ dự phng tại chỗ và dự phng xa.

- Máy biến áp 500 kV, 220 kV: Phải trang bị hai chức năng bảo vệ chính nằm

trên hai thiết bị bảo vệ có mạch dng thứ cấp, mạch phân phối ngun một chiều

và mạch ct độc lập với nhau nhằm đảm bảo việc hư hỏng một trong hai thiết bị

bảo vệ không được làm ảnh hưởng đến thiết bị cn lại (đảm bảo yêu cầu độc lập

vật lý).

- Máy biến áp 110 kV: Bố trí các thiết bị bảo vệ, mạch dng thứ cấp, ngun

điện một chiều và cuộn ct phải đảm bảo tính chất dự phng trong trường hợp hư

hỏng một thiết bị bảo vệ.

2. Các chức năng bảo vệ máy biến áp

a) Tất cả các máy biến áp 500 kV, 220 kV, 110 kV đều phải được trang bị

bảo vệ so lệch máy biến áp 87T và bảo vệ chống quá tải 49.

b) Chức năng bảo vệ chống chạm đất hạn chế 87N phải được trang bị cho tất

cả các cuộn dây đấu Y và có trung tính nối đất trực tiếp hoc qua tng trở.

c) Hệ thống bảo vệ máy biến áp phải được trang bị các chức năng bảo vệ dự

phng có chức năng dự phng tại chỗ cho máy biến áp và dự phng xa cho phía

ngoài máy biến áp/.

d) Bảo vệ so lệch thanh dẫn 87S được trang bị cho đoạn thanh dẫn các phía

500 kV, 220 kV của máy biến áp 500/220 kV.

e) Trong trường hợp các xuất tuyến 220 kV hoc 110 kV của MBA 220 kV,

110 kV có sơ đ đấu nối dạng một xuất tuyến hai máy ct, phải trang bị chức năng

bảo vệ 50-STUB (s dng CT máy ct) nhằm bảo vệ đoạn thanh dẫn trong trường

hợp tách MBA ra khỏi vận hành. Chức năng 50-STUB có thể tích hợp vào một

trong các bảo vệ MBA hoc nằm trong thiết bị rơle riêng.

f) Chức năng bảo vệ 27, 59 có thể được s dng để giám sát hiện tượng điện

áp thấp/cao các phía máy biến áp.

g) Chức năng bảo vệ quá kích thích (quá t thông) 24 có thể được trang bị

cho các phía của máy biến áp.

h) Chức năng bảo vệ quá áp thứ tự không 59N phải được trang bị cho tất cả

các cuộn dây đấu ∆, hoc đấu Y và có trung tính cách ly. Đối với cuộn dây đấu ∆

không nối với ph tải hoc ngun bên ngoài (chỉ s dng làm cuộn cân bằng), cho

phép không cần trang bị bảo vệ 59N.

i) Các chức năng bảo vệ công nghệ như: bảo vệ nhiệt độ dầu/cuộn dây MBA

(26), rơle áp lực MBA (63), rơle hơi cho bình dầu chính và ngăn điều áp dưới tải

(96), rơle mức dầu thấp (71) được trang bị và cài đt đng bộ với MBA.

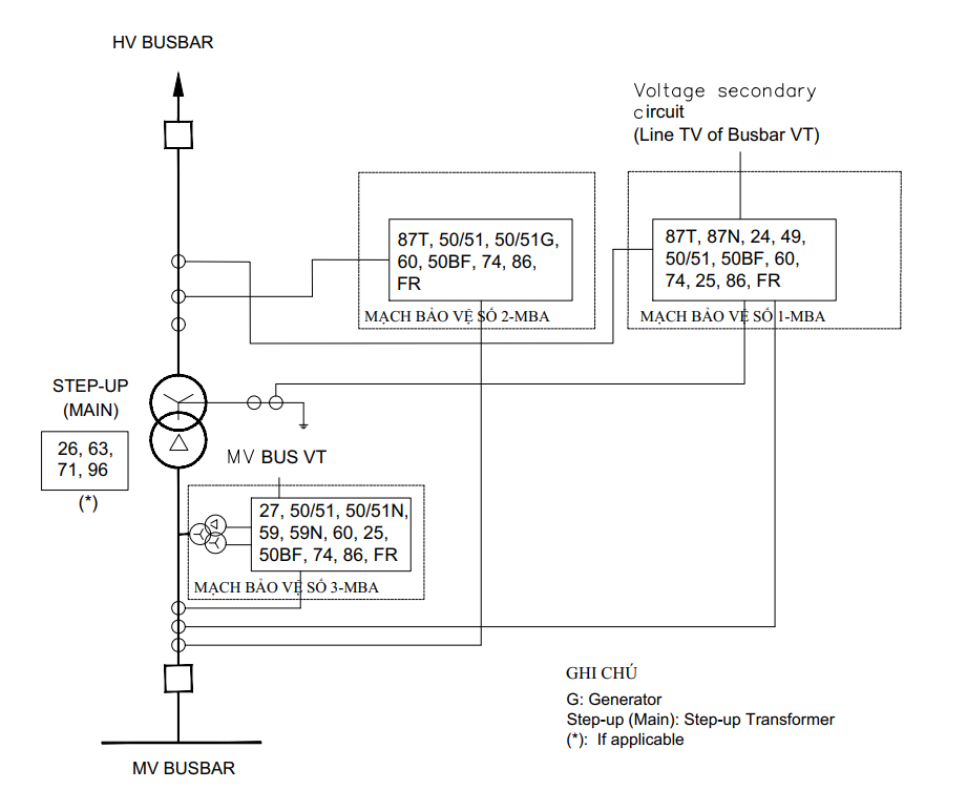

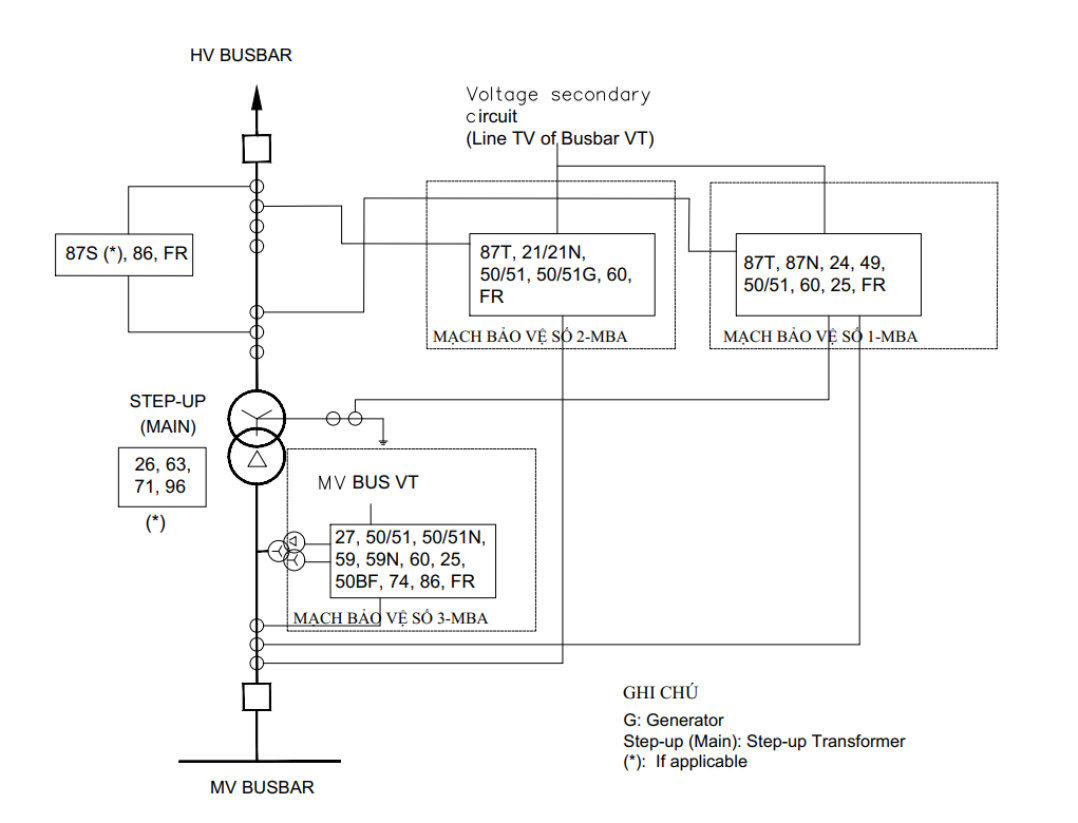

7. Cấu hình hệ thống rơle bảo vệ máy biến áp của dự án đấu nối vào lưới

điện truyền tải phải đảm bảo tuân thủ các quy định hiện hành do cấp có thẩm

quyền ban hành và xem xét tham khảo cấu hình mẫu tại Ph lc 1.

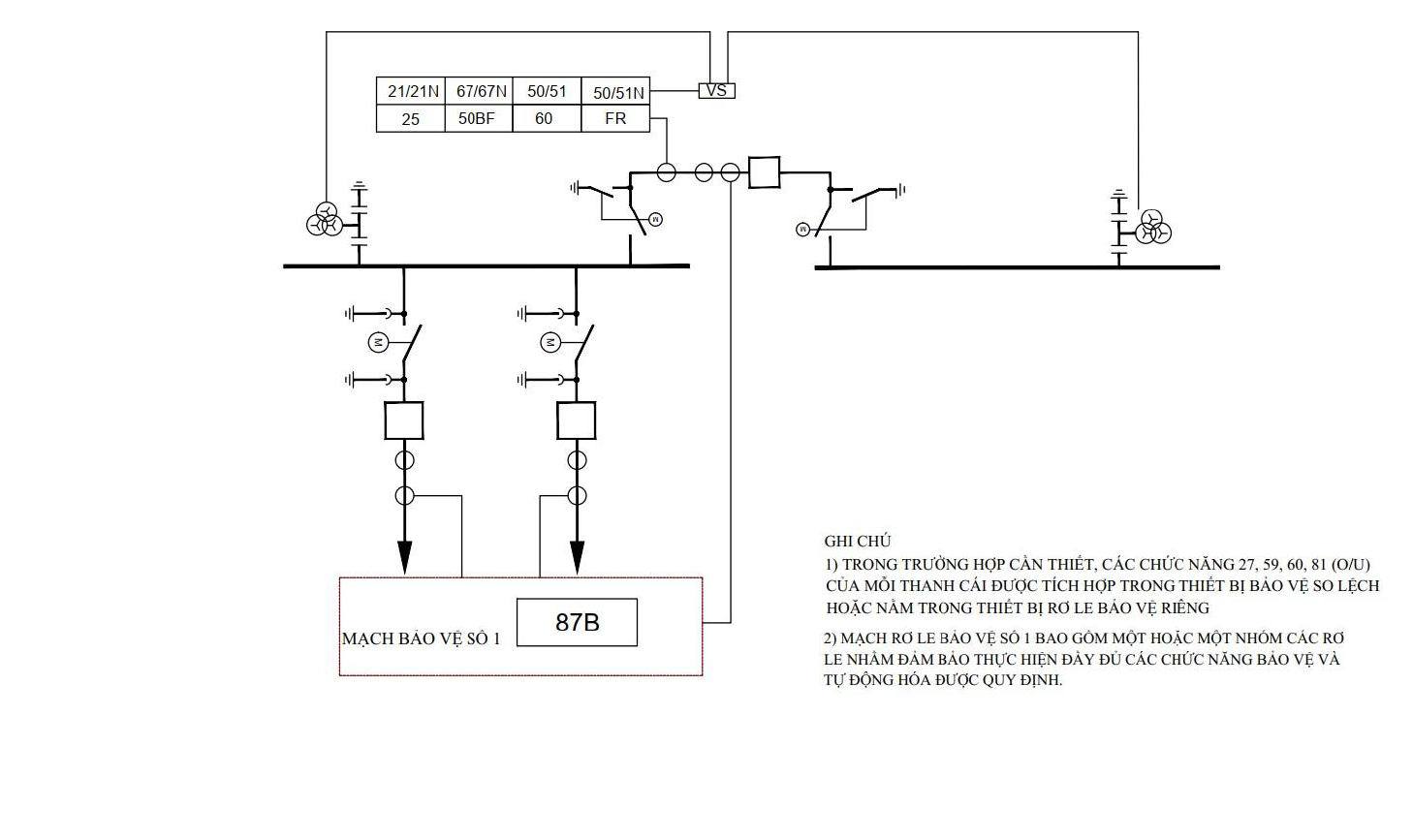

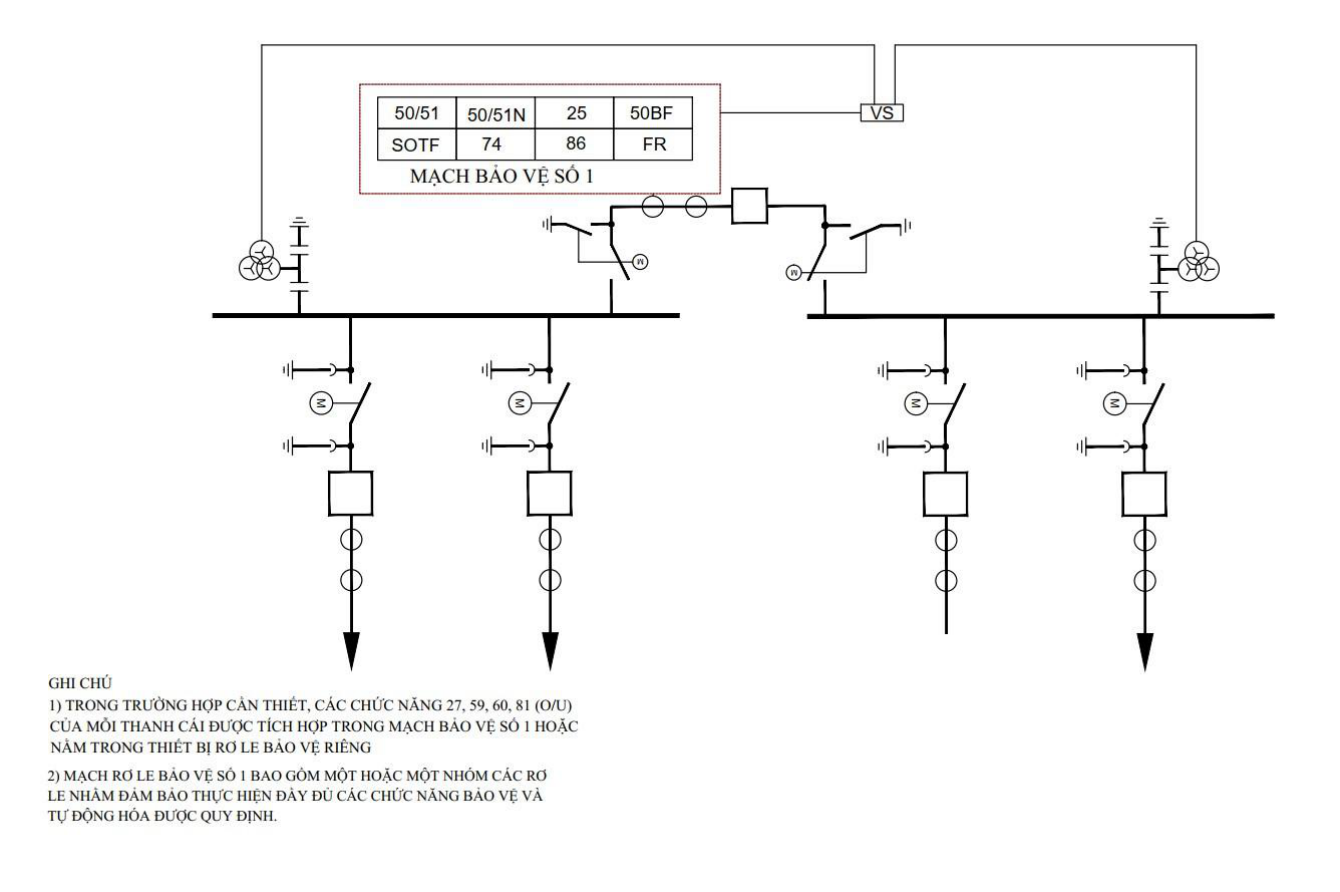

Mục 4 Bảo vệ thanh cái

Điều 22. Quy định chung về bảo vệ thanh cái

1. Yêu cầu của hệ thống bảo vệ thanh cái

a) Thanh cái được bảo vệ là phần thanh cái được giới hạn bởi các máy ct s

dng để ct điện riêng thanh cái đó.

b) Hệ thống bảo vệ thanh cái phải có khả năng phát hiện và tác động khi xảy

ra sự cố trong vùng bảo vệ thanh cái (vùng được giới hạn bởi biến dng điện tại

vị trí các máy ct dung để ct điện thanh cái đó);

c) Thời gian loại tr sự cố phải đáp ứng yêu cầu tại điều 4 Quy định này.

d) Tính chọn lọc: bảo vệ so lệch thanh cái trong trường hợp có nhiều vùng

bảo vệ phải có khả năng phát hiện và loại tr đúng phần t sự cố.

e) Độ tin cậy:

- Bảo vệ so lệch thanh cái phải đảm bảo không được tác động với sự cố ngoài

vùng bảo vệ.

- Thiết kế hệ thống rơle bảo vệ thanh cái phải đảm bảo giảm thiểu tác động

sai của hệ thống rơle bảo vệ do lỗi tiếp điểm, thao tác sai, hư hỏng mạch nhị thứ.

2. Yêu cầu vệ trang bị bảo vệ thanh cái

a) S dng bảo vệ so lệch thanh cái theo nguyên tc tng trở thấp hoc tng

trở cao làm chức năng bảo vệ chính thanh cái.

b) S dng bảo vệ tại các MC nối tới thanh cái hoc bảo vệ dự phng xa tại

các đầu đối diện làm bảo vệ dự phng của thanh cái.

c) Thanh cái thuộc dạng tăng cường phải được trang bị hai chức năng bảo vệ

chính nằm trên hai thiết bị bảo vệ có mạch dng thứ cấp, mạch phân phối ngun

nuôi và mạch ct độc lập với nhau nhằm đảm bảo việc hư hỏng một trong hai thiết

bị bảo vệ không được làm ảnh hưởng đến thiết bị cn lại (đảm bảo yêu cầu độc

lập vật lý).

d) Không cần trang bị bảo vệ thanh cái riêng cho trường hợp thanh cái có

dạng đa giác.

e) Tín hiệu dng điện đầu vào của các bảo vệ so lệch thanh cái được lấy t

các cuộn dng (cuộn thứ cấp biến dng điện) khác nhau và độc lập với bảo vệ của

các xuất tuyến nối với thanh cái.

f) Các biến dng điện s dng cho bảo vệ thanh cái phải có đc tính phù hợp

với yêu cầu của chức năng bảo vệ.

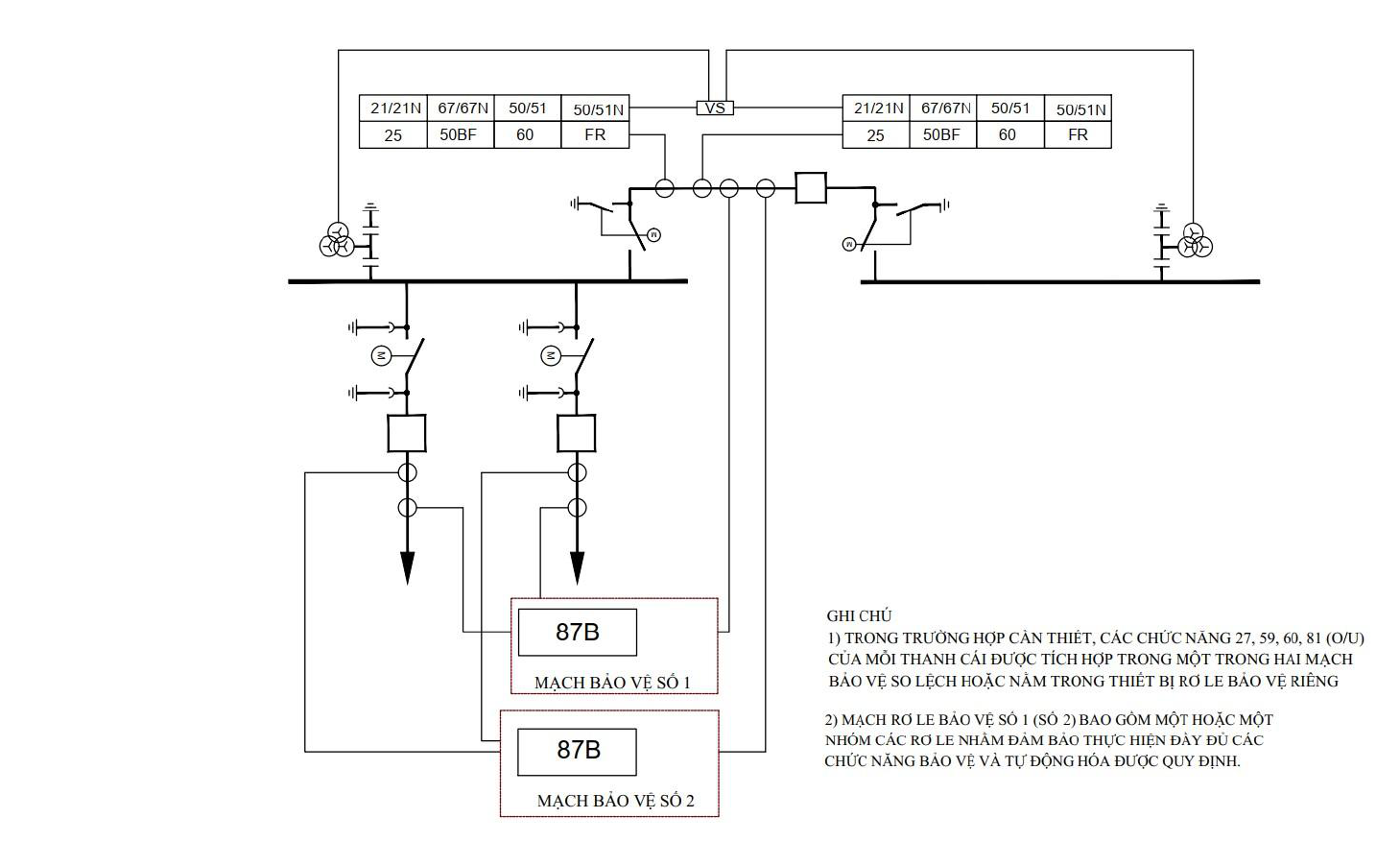

3. Cấu hình hệ thống rơle bảo vệ thanh cái của dự án đấu nối vào lưới điện

truyền tải phải đảm bảo tuân thủ các quy định hiện hành do cấp có thẩm quyền

ban hành và xem xét tham khảo cấu hình mẫu tại Ph lc 1.

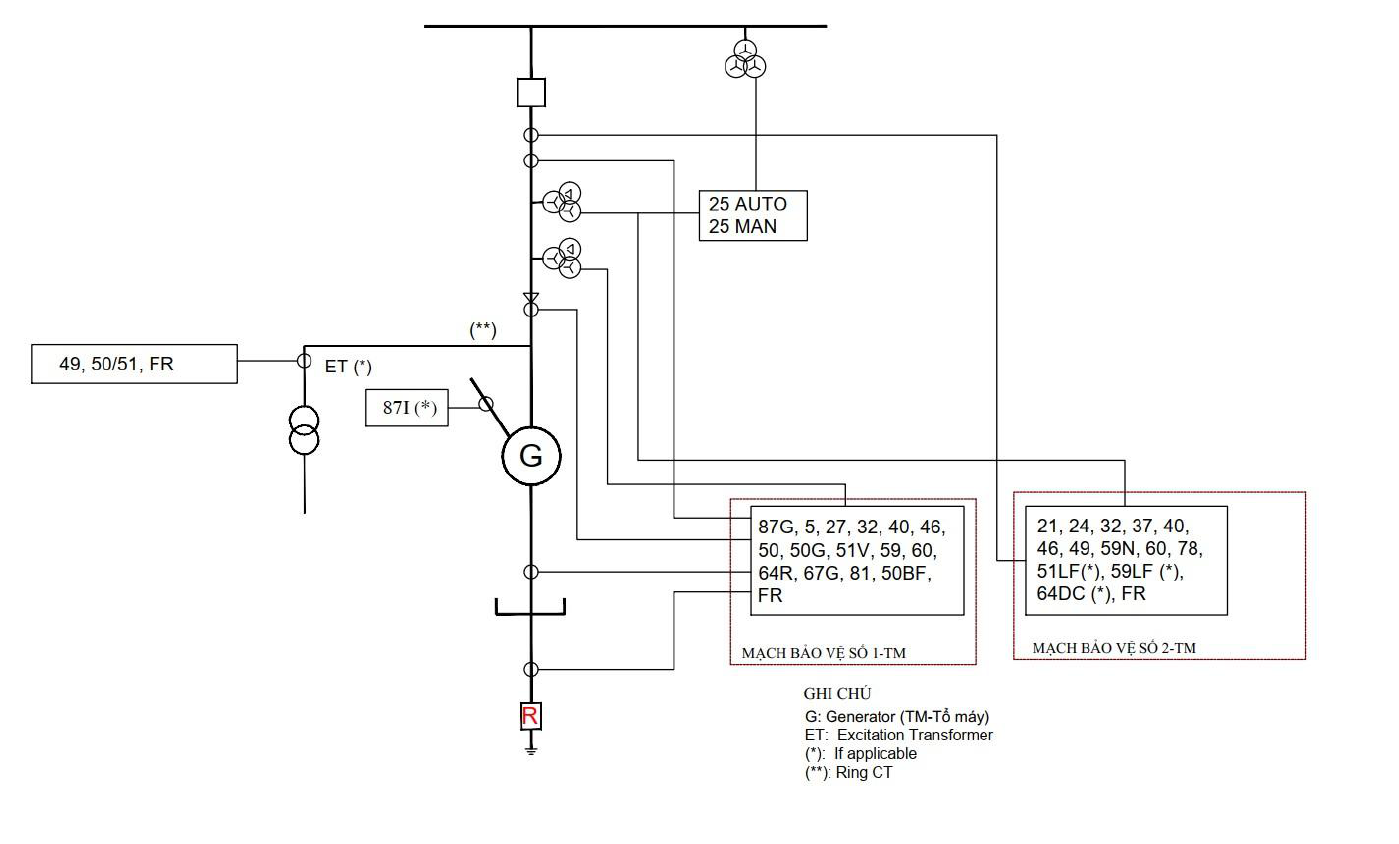

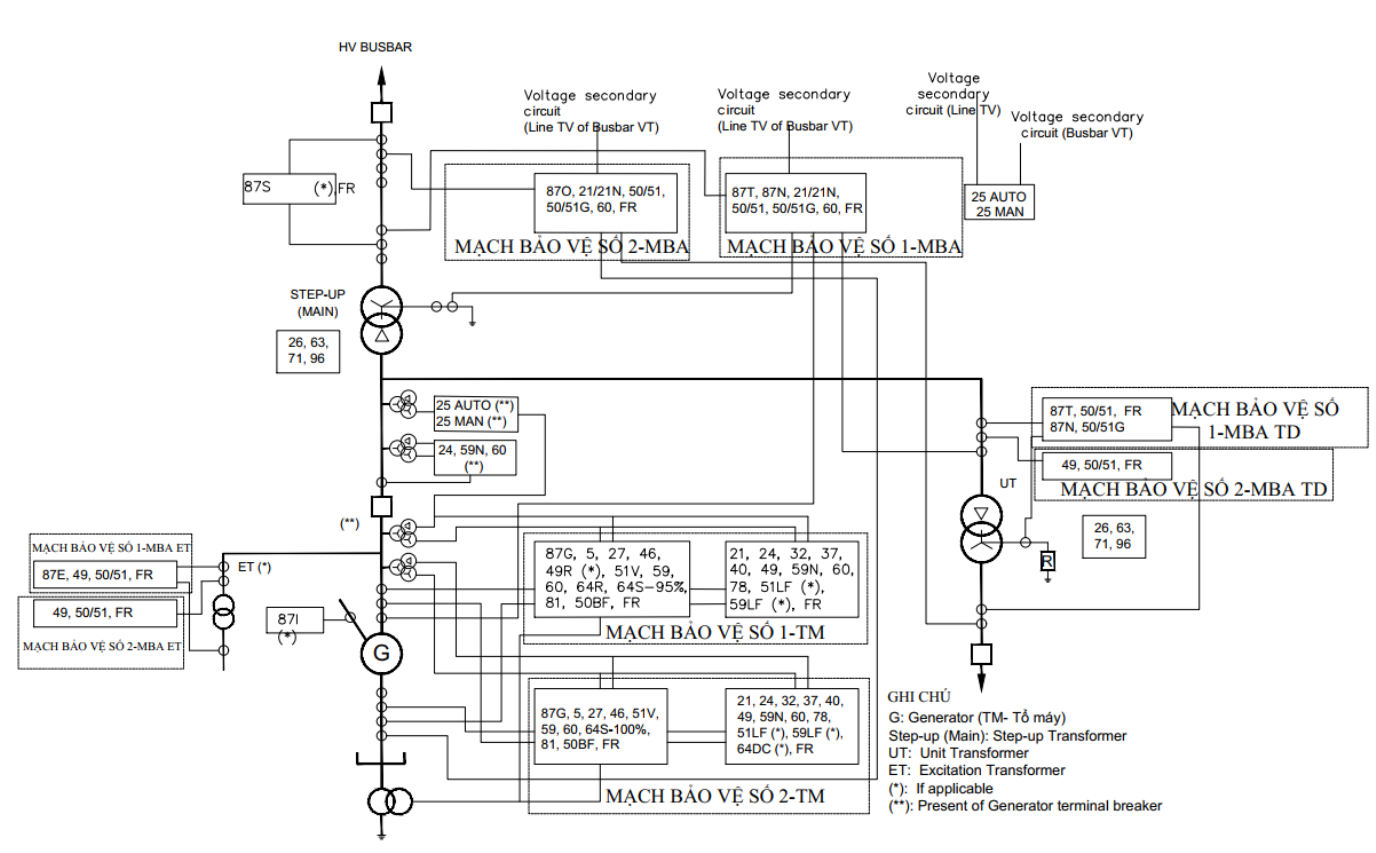

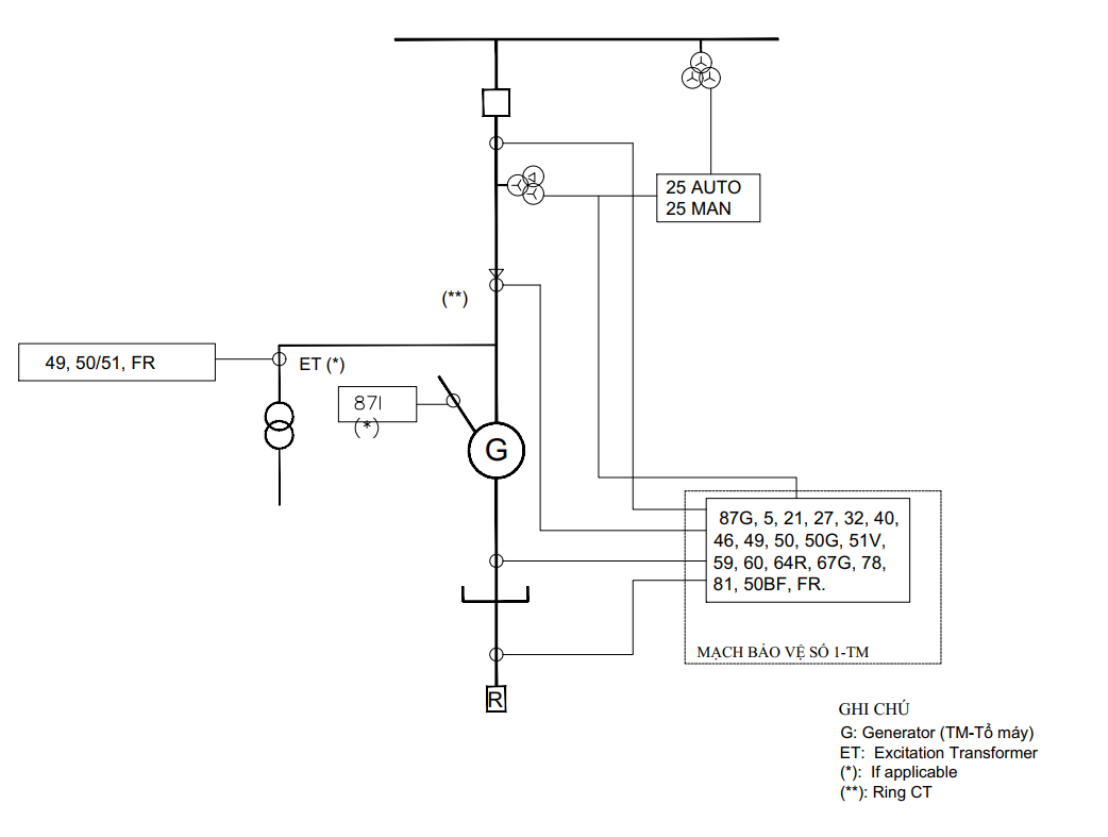

Mục 5 Bảo vệ máy phát điện

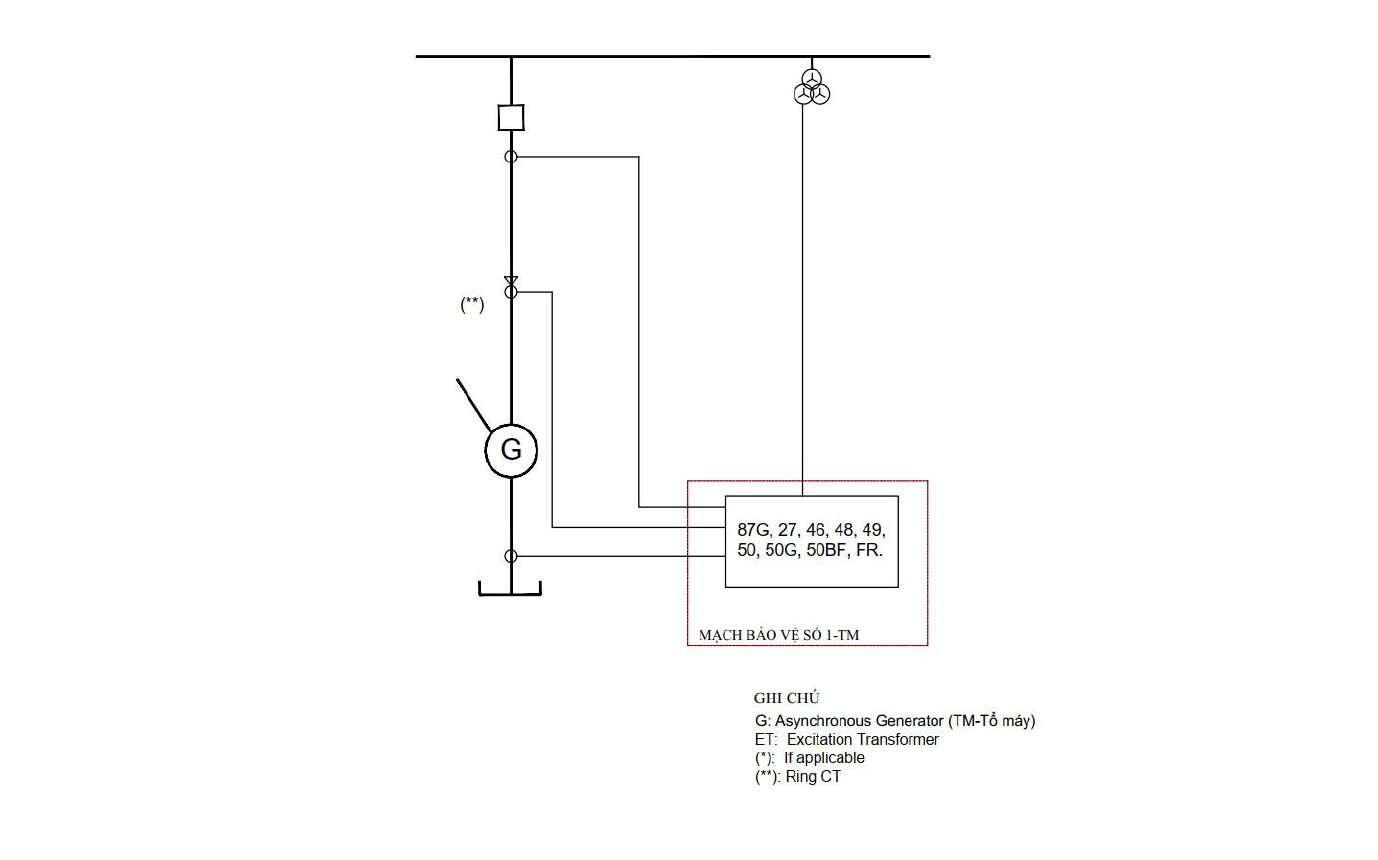

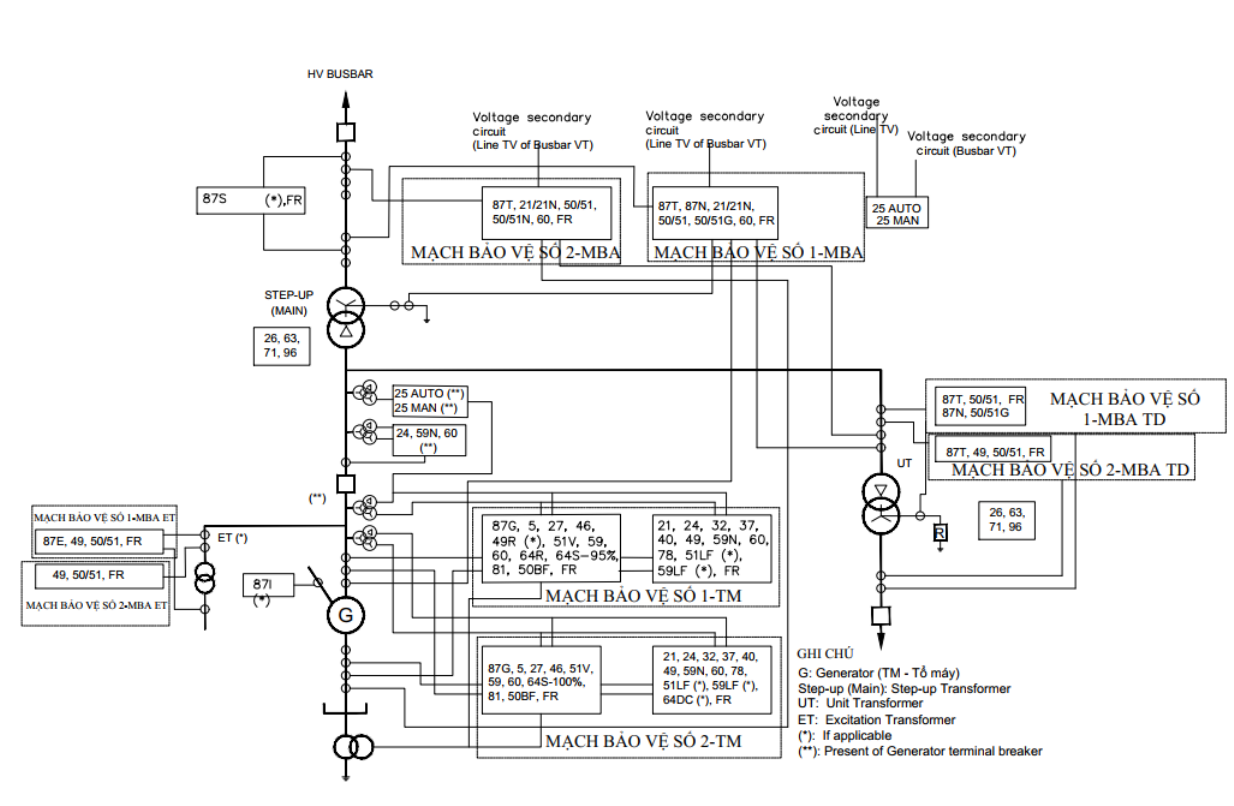

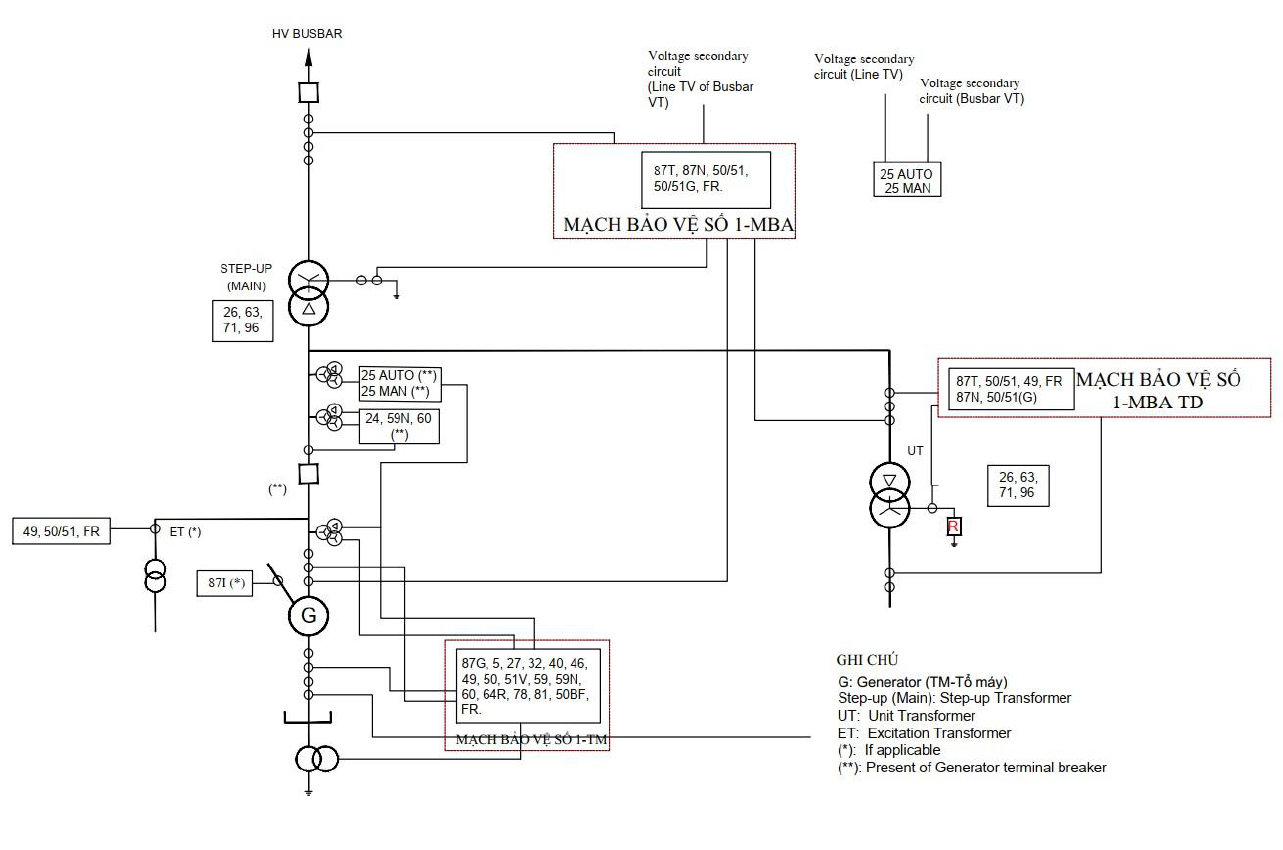

Điều 23. Quy định chung về bảo vệ máy phát điện

1. Mc này quy định cấu hình tối thiểu của hệ thống bảo vệ liên quan đến

phần điện của t máy phát điện và khối t máy phát điện. Việc trang bị hệ thống

bảo vệ t máy phát điện và khối t máy phát điện do chủ sở hữu nhà máy điện

quy định nhưng phải đảm bảo các yêu cầu tối thiểu của Quy định này.

2. Hệ thống bảo vệ máy phát điện phải có khả năng phát hiện và loại tr các

dạng sự cố máy phát (sự cố, quá tải, tần số cao/thấp, điện áp cao/thấp, quá kích

thích, mất kích thích, mất đng bộ ...) và bảo vệ t máy phát điện khỏi các sự cố

bên ngoài.

3. Yêu cầu về mức độ dự phng hệ thống bảo vệ máy phát điện:

a) Máy phát điện đng bộ có công suất đt dưới 10MW: cho phép trang bị

một mạch bảo vệ.

b) Máy phát điện đng bộ có công suất đt t 10MW đến 80MW: trang bị

tối thiểu hai mạch bảo vệ, trong đó mỗi mạch phải bao gm tối thiểu 01 thiết bị

rơle bảo vệ.

c) Máy phát điện đng bộ có công suất đt trên 80MW: phải trang bị hai

mạch bảo vệ, trong đó mỗi mạch bảo vệ phải bao gm tối thiểu 02 thiết bị rơle

bảo vệ (hoc hai nhóm thiết bị rơle bảo vệ).

4. Yêu cầu về tác động của các chức năng bảo vệ, tự động của t máy phát

điện, khối t máy phát điện

a) Tác động của các chức năng bảo vệ, tự động phải phù hợp với dạng máy

phát, các yêu cầu riêng của t máy phát điện, cấp điện áp đấu nối, công suất định

mức của khối t máy, sơ đ một sợi của khối t máy, mức công suất, dạng bảo vệ

được áp dng.

b) Tín hiệu tác động của các chức năng bảo vệ, tự động trong hệ thống bảo

vệ máy phát điện, khối t máy phát điện (bao gm các thành phần: máy phát, máy

biến áp tăng áp, máy biến áp tự dùng, máy biến áp kích t, máy ct) phải thể hiện

rõ trên ma trận ct trong bản vẽ thiết kế.

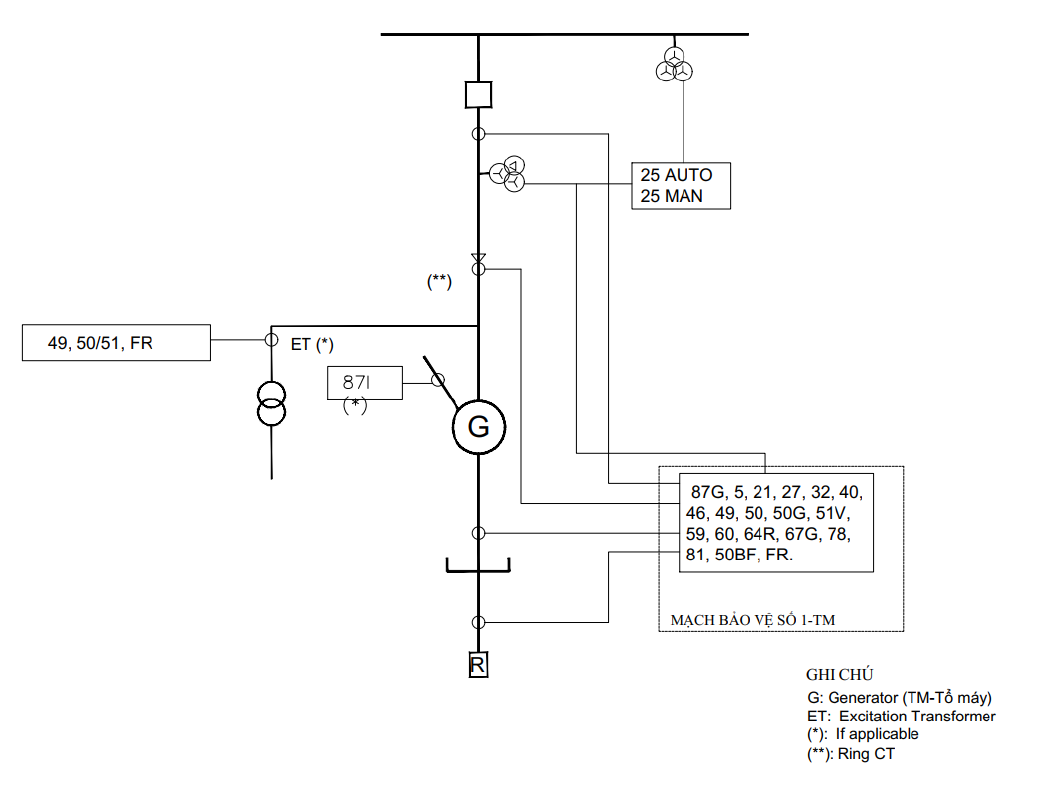

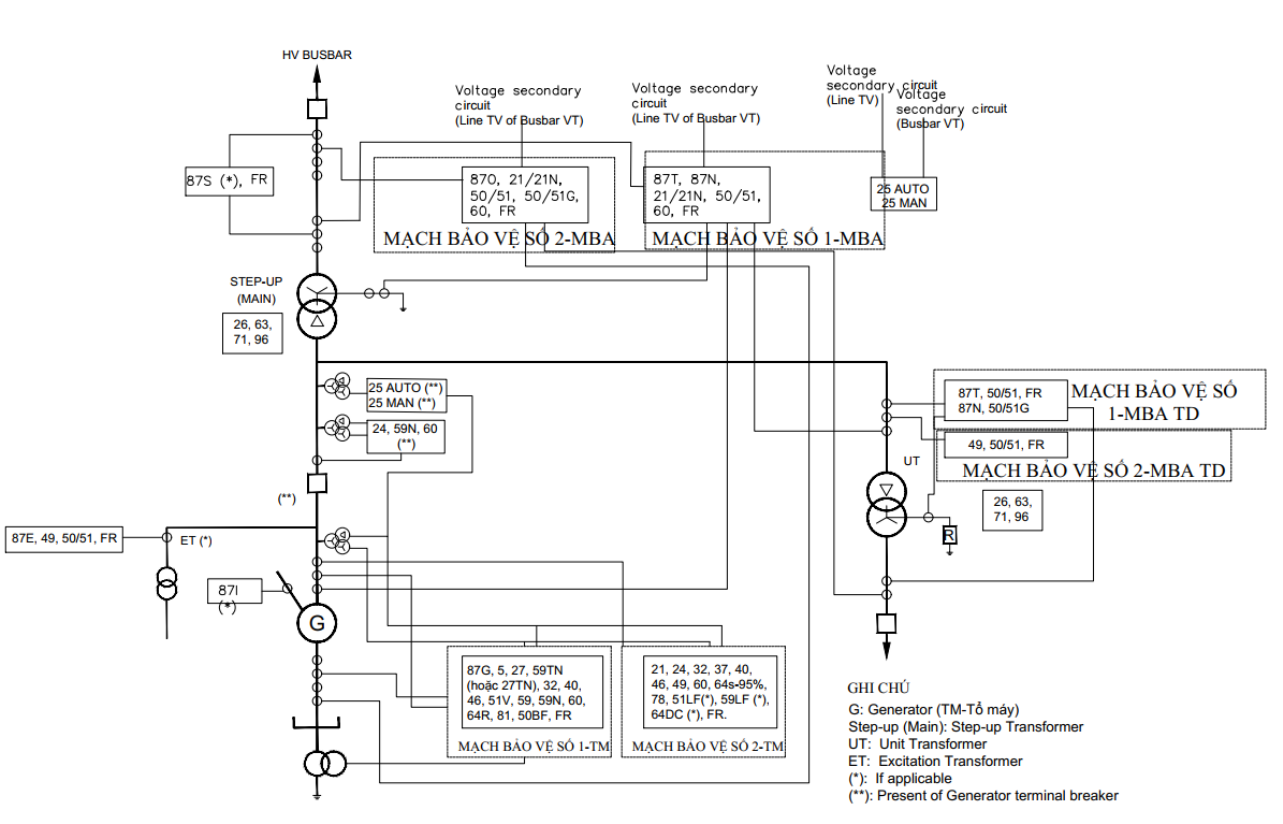

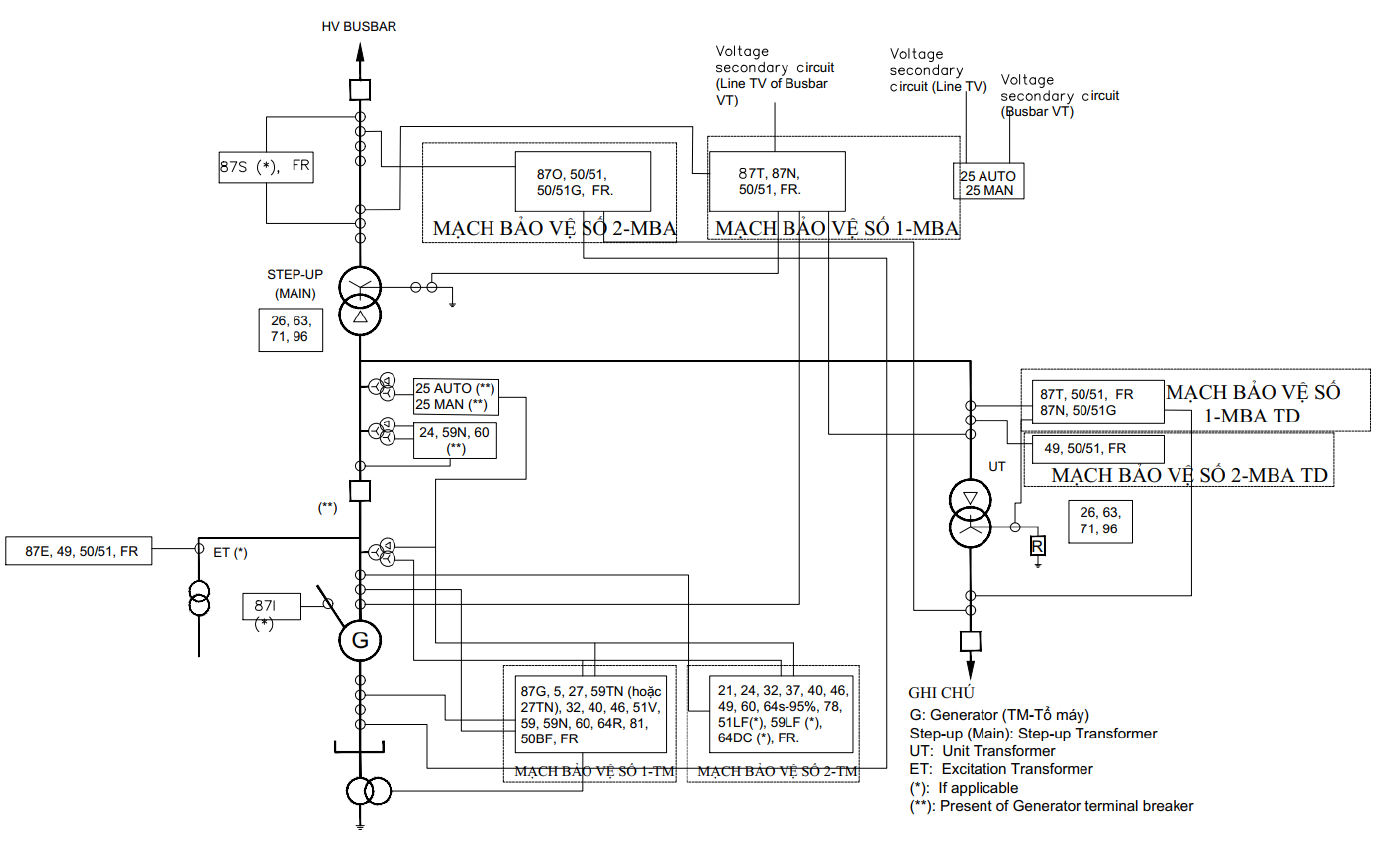

5. Cấu hình hệ thống rơle bảo vệ t máy phát điện, khối t máy phát điện của

dự án đấu nối vào lưới điện truyền tải phải đảm bảo tuân thủ các quy định hiện

hành do cấp có thẩm quyền ban hành và xem xét tham khảo cấu hình mẫu tại Ph

lc 1.

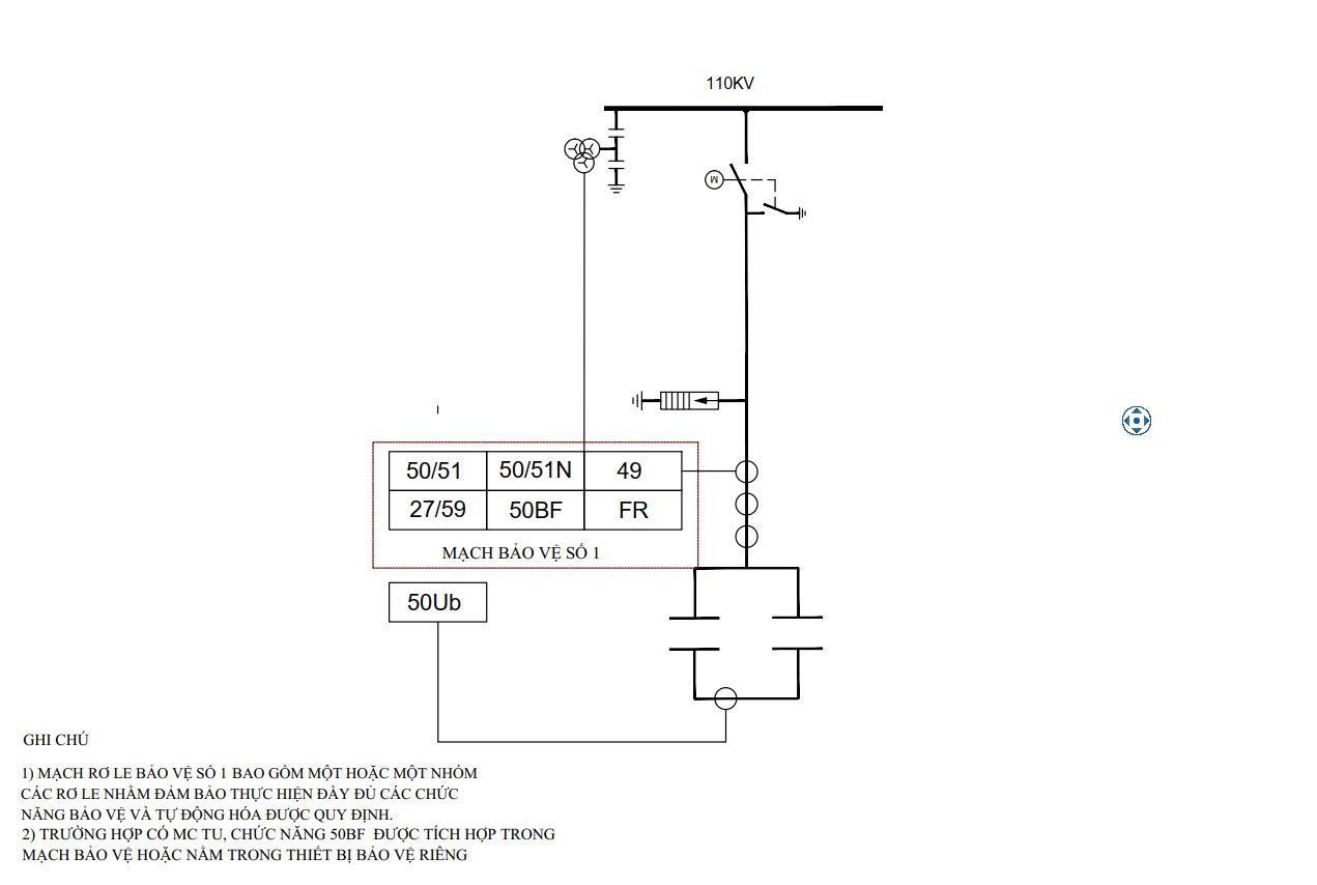

Mục 6 Bảo vệ thiết bị bù

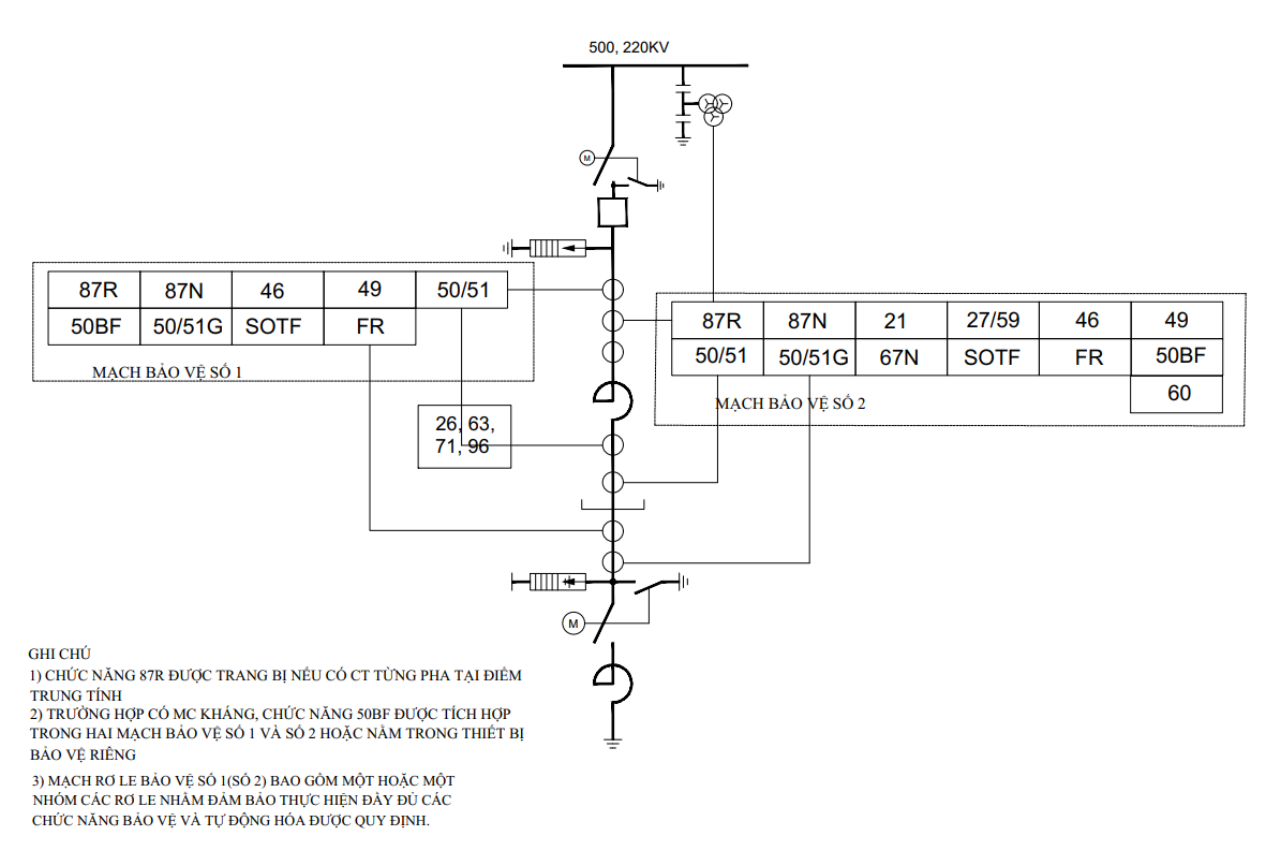

Điều 24. Yêu cầu kỹ thuật đối với hệ thống rơle bảo vệ kháng điện

bù ngang và các thiết bị phụ trợ

1. Trong trường hợp kháng điện nối với đường dây/thanh cái thông qua máy

ct thì máy ct phải có khả năng ct dng ngn mạch, bảo vệ kháng điện khi tác

động sẽ đi ct máy ct kháng. Trong trường hợp hư hỏng máy ct kháng, bảo vệ

hư hỏng máy ct kháng (50BF) sẽ gi tín hiệu liên động ct toàn bộ các máy ct

đường dây/thanh cái gần nhất cấp điện cho máy ct kháng đó.

2. Trong trường hợp kháng điện nối trực tiếp với đường dây/thanh cái, bảo

vệ kháng điện khi tác động sẽ đi ct toàn bộ các máy ct đường dây/thanh cái gần

nhất cấp điện cho kháng đó.

3. Chức năng bảo vệ chính của kháng điện 500 kV, 220 kV phải được dự

phng đúp.

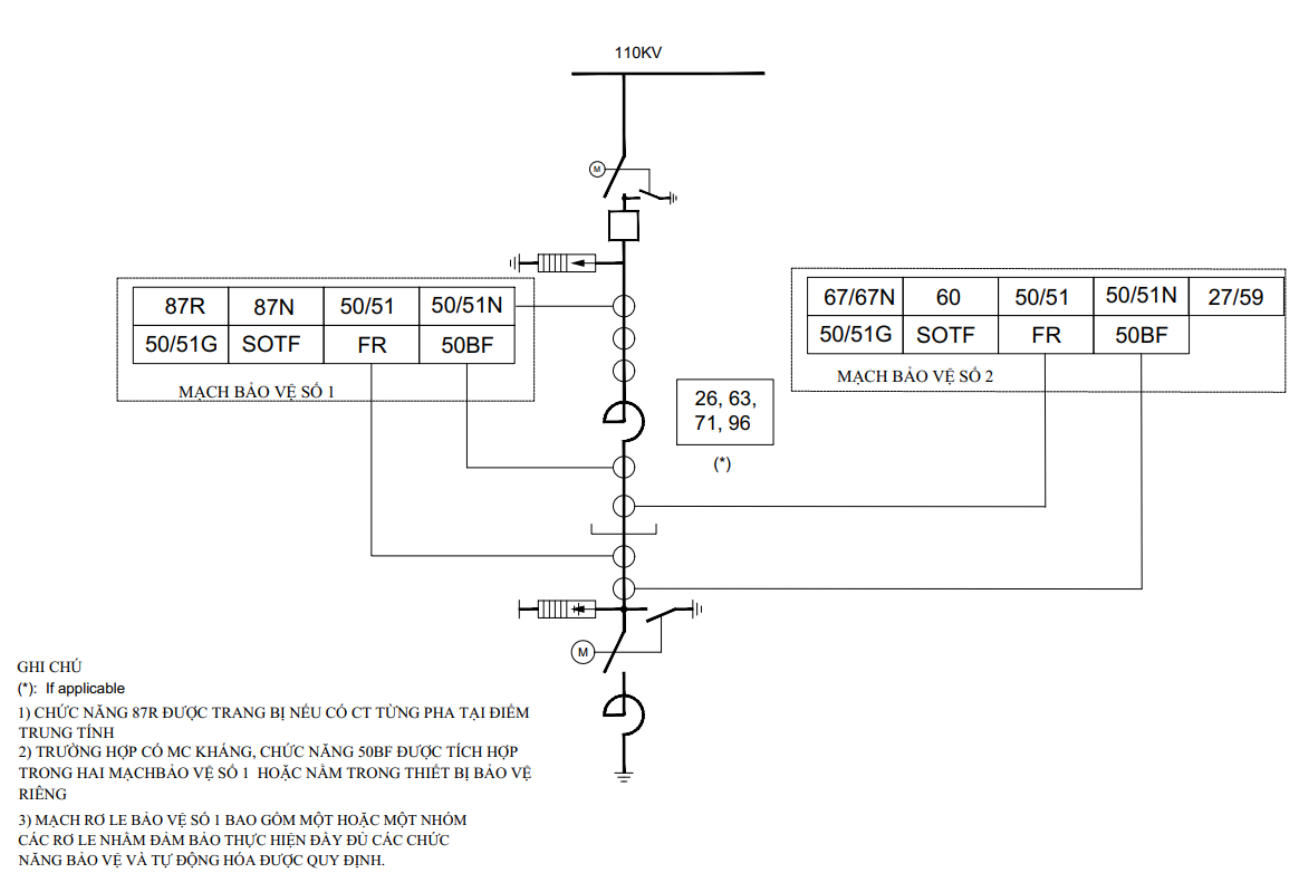

4. Máy ct kháng phải được trang bị các chức năng 50BF, 74, 86.

5. Chức năng rơle bảo vệ nhiệt độ dầu (26O), nhiệt độ cuộn dây kháng điện

(26W), rơle áp lực dầu (63), rơle hơi (96), rơle mức dầu thấp (71) và các chức

năng bảo vệ công nghệ khác được trang bị và cài đt đng bộ với kháng điện.

Trong đó đối với các chức năng bảo vệ đi ct máy ct (khi tác động), lệnh ct được

gi đi ct trực tiếp máy ct thông qua rơle lockout (rơle 86) và được gi đi ct

đng thời thông qua thiết bị rơle bảo vệ số 1 hoc số 2 của kháng điện.

6. Cấu hình hệ thống rơle bảo vệ kháng điện bù ngang của dự án đấu nối vào

lưới điện truyền tải phải đảm bảo tuân thủ các quy định hiện hành do cấp có thẩm

quyền ban hành và xem xét tham khảo cấu hình mẫu tại Ph lc 1.

Điều 25. Yêu cầu kỹ thuật với hệ thống bảo vệ tụ bù ngang

1. Trong trường hợp t điện nối với thanh cái thông qua máy ct thì bảo vệ

t điện khi tác động sẽ đi ct máy ct t. Trong trường hợp hư hỏng máy ct t,

bảo vệ hư hỏng máy ct t (50BF) sẽ gi tín hiệu liên động ct toàn bộ các máy

ct đường dây/thanh cái gần nhất cấp điện cho máy ct t đó.

2. Trong trường hợp t điện nối trực tiếp với thanh cái, bảo vệ t khi tác động

sẽ đi ct toàn bộ các máy ct thanh cái gần nhất cấp điện cho t đó.

3. Chức năng bảo vệ chính của t bù ngang 500 kV, 220 kV phải được dự

phng đúp.

4. Máy ct t phải được trang bị các chức năng 50BF, 74, 86 và thiết bị lựa

chọn thời điểm đóng máy ct t theo yêu cầu vận hành.

5. Cấu hình hệ thống rơle bảo vệ t bù ngang của dự án đấu nối vào lưới điện

truyền tải phải đảm bảo tuân thủ các quy định hiện hành do cấp có thẩm quyền

ban hành và xem xét tham khảo cấu hình mẫu tại Ph lc 1.

Mục 7 Bảo vệ máy cắt

Điều 26. Yêu cầu chung đối với bảo vệ máy cắt

1. Các yêu cầu chung của bảo vệ hư hỏng máy ct 50BF:

a) Chức năng bảo vệ hư hỏng máy ct được khởi động t lệnh ct của các

chức năng bảo vệ thiết bị điện (hoc lệnh đóng máy ct nối tt t bù dọc), không

được khởi động t lệnh đóng/ct bằng tay.

b) Bảo vệ hư hỏng máy ct có khả năng phát hiện chế độ hư hỏng máy ct

dựa trên nguyên tc “kiểm tra theo dng điện” hoc “kiểm tra theo dng điện và

tiếp điểm trạng thái máy ct”.

c) Bảo vệ hư hỏng máy ct phải có khả năng kiểm tra trạng thái 1 pha máy

ct trong trường hợp bảo vệ loại tr sự cố tác động ct 1 pha máy ct; kiểm tra

trạng thái 3 pha máy ct trong trường hợp hệ thống bảo vệ loại tr sự cố ct 3 pha

máy ct.

d) Bảo vệ hư hỏng máy ct có 02 cấp tác động: (i) Cấp 1 - ct lại máy ct bị

hư hỏng; (ii) Cấp 2 – ct các máy ct của trạm nối trực tiếp tới máy ct bị hư hỏng.

Trong trường hợp cần thiết theo yêu cầu thời gian loại tr sự cố, cấp 2 bảo vệ này

phải có khả năng ct máy ct ở trạm kế tiếp nối trực tiếp tới máy ct bị sự cố.

2. Các máy ct thuộc lưới điện mạch vng phải được trang bị chức năng kiểm

tra đng bộ (25). Chức năng 25 trên lưới 500 kV phải có 2 nhóm chỉnh định để

phù hợp nhiều chế độ kiểm tra đng bộ (ha điện, khép vng).

3. Các máy ct có bộ truyền động riêng tng pha phải được trang bị rơle bảo

vệ chống chế độ không toàn pha đng bộ với máy ct.

4. Máy ct phải được trang bị các chức năng giám sát mạch ct (74) tương

ứng với số cuộn ct của máy ct và mạch bảo vệ. Đối với cấp điện áp t 110 kV

trở lên chức năng 74 phải s dng rơle giám sát mạch ct riêng và không được

tích hợp trong các khối thiết bị rơle bảo vệ khác.

5. Máy ct phải được trang bị rơle lockout (86) nhằm ct và khóa đóng lại

máy ct trong các trường hợp cần thiết. Rơle lockout phải được trang bị tương

ứng với số cuộn ct của máy ct và mạch bảo vệ. Đối với máy ct có cấp điện áp

t 110 kV trở lên và máy ct đầu cực máy phát điện, chức năng 86 phải nằm trong

rơle riêng và không được tích hợp trong các thiết bị rơle bảo vệ khác.

6. Cấu hình hệ thống rơle bảo vệ máy ct của dự án đấu nối vào lưới điện

truyền tải phải đảm bảo tuân thủ các quy định hiện hành do cấp có thẩm quyền

ban hành và xem xét tham khảo cấu hình mẫu tại Ph lc 1.

CHƯƠNG IV TỔ CHỨC THỰC HIỆN

Điều 27. T chức thực hiện

1. Đơn vị Điều độ hệ thống điện quốc gia có trách nhiệm ph biến, hướng

dẫn và kiểm tra việc thực hiện Quy định này.

2. Đơn vị phát điện, Đơn vị truyền tải điện, Khách hàng s dng lưới điện

điện truyền tải có trách nhiệm thiết kế, lp đt, cài đt chỉnh định và th nghiệm

hệ thống rơle bảo vệ trong phạm vi quản lý theo các yêu cầu trong Quy định này

và tuân thủ các quy định hiện hành do cấp có thẩm quyền ban hành.

Điều 28. Hiệu lực thi hành

1. Quy định này có hiệu lực kể t ngày tháng năm 2025

2. Trường hợp thiết kế hệ thống rơle bảo vệ đã được cấp có thẩm quyền phê

duyệt trước thời điểm nêu tại khoản 1 điều này có nội dung khác với Quy định

này, các bên liên quan được tiếp tc thực hiện theo thiết kế đã duyệt.

3. Trong quá trình thực hiện Quy định này, nếu có vấn đề vướng mc, các

đơn vị có liên quan phản ánh trực tiếp về Đơn vị Điều độ hệ thống điện quốc gia

để nghiên cứu, hiệu chỉnh hoc tng hợp, báo cáo Bộ Công thương, Cc Điện lực

để xem xét, giải quyết theo thẩm quyền (nếu cần)./.

PHỤ LỤC 1

CẤU HÌNH MẪU CỦA HỆ THỐNG RƠLE BẢO VỆ VÀ TỰ ĐỘNG

I. Bảo vệ đường dây

Cấu hình 1. Cấu hình hệ thống rơle bảo vệ đường dây 500 kV

1. Mỗi đầu đường dây được trang bị hai mạch bảo vệ với cấu hình chức năng

như sau:

a) Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87L, SOTF, 50-STUB,

67/67N, 50/51, 50/51N, 27/59, 79, 60, 85, FR, FL.

b) Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ : 87L, 21/21N, 21/21N

s dng kênh truyền, 68 (B/T), SOTF, 50-STUB, 67/67N, 50/51, 50/51N, 27/59,

79, 60, 85, FR, FL.

- Chức năng bảo vệ 87L, 21/21N, 21/21N s dng kênh truyền phải có khả

năng phát hiện sự cố 1 pha và ra lệnh ct 1 pha.

- Chức năng 79, 27/59 được trang bị bảo vệ đúp và được trang bị trong hai

mạch rơ-le bảo vệ trên.

- Trong trường hợp s dng sơ đ một xuất tuyến hai máy ct, bảo vệ 50-

STUB phải được trang bị bảo vệ đúp, và được trang bị trong hai mạch rơle bảo vệ

trên. Trong trường hợp s dng sơ đ một xuất tuyến một máy ct thì không cần

thiết trang bị chức năng bảo vệ này.

2. Yêu cầu về thiết kế mạch nhị thứ:

a) Mạch rơle bảo vệ số 1 và số 2 phải lấy tín hiệu dng điện t hai cuộn dng

(thứ cấp biến dng điện) khác nhau, phải có ngun điện một chiều độc lập và phải

gi ct độc lập hoc đng thời đến hai cuộn ct. Tín hiệu điện áp được lấy t biến

điện áp đường dây; nếu thanh cái có biến điện áp 3 pha thì cho phép s dng biến

điện áp này làm dự phng cho biến điện áp đường dây trong trường hợp cần thiết.

b) Mạch nhị thứ phải đảm bảo chế độ ct sự cố 1 pha/3 pha và tự động đóng

lại 1 pha/3 pha.

c) Chức năng 79 trong hai bảo vệ phải có mạch khóa liên động hoc chế độ

vận hành phù hợp nhằm đảm bảo không đóng máy ct nhiều lần vào sự cố duy trì.

d) Việc cô lập một trong hai mạch rơle bảo vệ số 1 và số 2 không được ảnh

hưởng đến bất kỳ chức năng nào của thiết bị rơle bảo vệ cn lại và các chức năng

tự động như 79, 50BF.

3. Yêu cầu về phương thức truyền tín hiệu:

a) Chức năng bảo vệ 87L của mạch rơle bảo vệ số 1 và bảo vệ số 2 s dng

02 kênh truyền cáp quang độc lập về mt vật lý.

b) Chức năng bảo vệ khoảng cách s dng kênh truyền (POTT, PUTT...) s

dng chung kênh truyền với một trong hai chức năng so lệch (87L) hoc s dng

kênh truyền riêng.

c) Các chức năng bảo vệ, tín hiệu liên động khác ở hai đầu đường dây như:

27, 59, 50BF, DTT... phải được truyền đng thời trên hai kênh truyền tín hiệu của

hai mạch rơle bảo vệ số 1 và số 2.

4. Phạm vi áp dng: tất cả các đường dây 500 kV.

5. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 1, ph lc 3.

Cấu hình 2. Cấu hình hệ thống rơle bảo vệ đường dây 220 kV

1. Mỗi đầu đường dây được trang bị hai mạch bảo vệ với cấu hình chức năng

như sau:

a) Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87L, 21/21N s dng

kênh truyền, 21/21N,SOTF, 50-STUB, 67/67N, 50/51, 50/51N, 60, 68 (B/T), 85,

FR, FL.

b) Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 87L (hoc 21/21N s

dng kênh truyền, 21/21N, 68 (B/T)), SOTF, 50-STUB, 67/67N, 50/51, 50/51N,

27/59, 79, 60, 85, FR, FL.

- Chức năng bảo vệ 87L, 21/21N, 21/21N s dng kênh truyền phải có khả

năng phát hiện sự cố 1 pha và ra lệnh ct 1 pha.

- Chức năng 79, 27/59 không cần dự phng và có thể được tích hợp vào một

trong hai thiết bị rơle bảo vệ trên hoc nằm trong thiết bị rơ-le riêng.

- Trong trường hợp s dng sơ đ một xuất tuyến hai máy ct, bảo vệ 50-

STUB phải được trang bị bảo vệ đúp, và trang bị trong hai mạch bảo vệ. Trong

trường hợp s dng sơ đ một xuất tuyến một máy ct thì không cần thiết trang

bị chức năng bảo vệ này.

2. Yêu cầu về thiết kế mạch nhị thứ:

a) Mạch rơle bảo vệ số 1 và số 2 phải lấy tín hiệu dng điện t hai cuộn dng

(thứ cấp biến dng điện) khác nhau, phải có ngun điện một chiều độc lập và phải

gi ct độc lập hoc đng thời đến hai cuộn ct. Tín hiệu điện áp được lấy t biến

điện áp đường dây; nếu thanh cái có biến điện áp 3 pha thì cho phép s dng biến

điện áp này làm dự phng cho biến điện áp đường dây trong trường hợp cần thiết.

b) Mạch nhị thứ phải đảm bảo chế độ ct sự cố 1 pha/3 pha và tự động đóng

lại 1 pha/3 pha.

c) Việc cô lập một trong hai mạch rơle bảo vệ số 1 và số 2 không được ảnh

hưởng đến bất kỳ chức năng nào của mạch rơle bảo vệ cn lại.

3. Yêu cầu về phương thức truyền tín hiệu:

a) Thiết bị rơle bảo vệ số 1 và bảo vệ số 2 s dng 02 kênh truyền cáp quang

độc lập.

b) Chức năng bảo vệ khoảng cách s dng kênh truyền (POTT, PUTT...) có

thể s dng chung kênh truyền với một trong hai chức năng so lệch (87L) hoc s

dng kênh truyền riêng.

c) Các chức năng bảo vệ, tín hiệu liên động khác ở hai đầu đường dây như:

50BF, DTT... phải được truyền đng thời trên hai kênh truyền tín hiệu của hai thiết

bị rơle bảo vệ số 1 và số 2.

4. Phạm vi áp dng: tất cả các đường dây 220 kV.

5. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 2, ph lc 3.

Cấu hình 3. Cấu hình hệ thống rơle bảo vệ cho đường dây 110 kV

1. Mỗi đầu đường dây được trang bị hai mạch bảo vệ với cấu hình chức năng

như sau:

a) Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87L, 50-STUB, 21/21N,

21/21N có truyền tin, 68 (B/T), SOTF, 67/67N, 50/51, 50/51N, 27/59, 79, 60, 85,

FR, FL.

b) Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 67/67N, SOTF, 50/51,

50/51N, 27/59, 60, 85, FR, FL.

- Các chức năng 79, 27/59 không phải dự phng đúp và được trang bị vào

một trong hai mạch rơle bảo vệ trên.

- Trong trường hợp s dng sơ đ một xuất tuyến hai máy ct, chức năng bảo

vệ 50-STUB phải được trang bị vào trong một trong hai mạch bảo vệ trên. Trong

trường hợp s dng sơ đ một xuất tuyến một máy ct thì không cần thiết trang

bị chức năng bảo vệ này.

2. Yêu cầu về thiết kế mạch nhị thứ:

a) Mạch bảo vệ số 1, số 2 và các thành phần tương ứng (mạch phân phối

ngun nuôi, mạch dng, mạch ct) phải đảm bảo yêu cầu độc lập vật lý. Việc cô

lập mạch bảo vệ số 1 hoc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của mạch bảo vệ cn lại.

b) Tín hiệu điện áp dùng cho hai mạch bảo vệ trên được lấy t biến điện áp

đường dây; nếu thanh cái có biến điện áp 3 pha thì cho phép s dng biến điện áp

này làm dự phng cho biến điện áp đường dây.

3. Phương thức truyền tín hiệu

a) Chức năng bảo vệ 87L của mạch bảo vệ số 1 s dng kênh truyền cáp

quang.

b) Các chức năng bảo vệ, tín hiệu liên động khác ở hai đầu đường dây như:

50BF, DTT... phải được truyền ít nhất trên một trong hai kênh truyền tín hiệu của

Mạch bảo vệ số 1 hoc số 2.

4. Phạm vi áp dng: tất cả các đường dây 110 kV.

Đối với đường dây dài hoc trung bình cho phép không trang bị chức năng

87L trong thiết bị rơle bảo vệ số. Khi đó s dng chức năng bảo vệ khoảng cách

có truyền tin (POTT, PUTT... s dng kênh truyền cáp quang hoc kênh truyền

tải ba (PLC)) làm bảo vệ chính trên cơ sở đảm bảo yêu cầu thời gian loại tr sự

cố theo quy định.

5. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 3, ph lc 3.

Cấu hình 4. Cấu hình hệ thống rơle bảo vệ cho xuất tuyến đường dây

trung áp có điểm trung tính lưới trung áp nối đất trực tiếp

Xuất tuyến đường dây trung áp được trang bị hệ thống bảo vệ bao gm các

chức năng như sau: 67/67N, 50/51, 50/51N, 50BF, 81, 79, 25, 50BF, 74, 27/59,

46/46BC, FR. Trong đó các chức năng 67/67N, 50/51, 50/51N phải có tối thiểu

03 cấp bảo vệ.

Cấu hình 5. Cấu hình hệ thống rơle bảo vệ cho xuất tuyến đường dây

trung áp có điểm trung tính lưới trung áp cách ly hoặc nối đất qua tng

trở

Xuất tuyến đường dây trung áp được trang bị hệ thống bảo vệ bao gm các

chức năng như sau: 67/67N, 67Ns (bảo vệ chạm đất có hướng độ nhạy cao), 50/51,

50/51N, 50BF, 81, 79, 25, 50BF, 74, 27/59, 46/46BC, FR.

II. Bảo vệ máy biến áp

Cấu hình 6. Cấu hình hệ thống rơle bảo vệ máy biến áp 500/220 kV

1. Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87T, 87N, 49, 50/51,

50/51N, 50/51G, 24, FR. Tín hiệu dng của bảo vệ được lấy t máy biến dng

chân sứ và biến dng trung tính MBA, đối với phía trung áp có thể s dng biến

dng ngăn máy ct thay thế cho biến dng chân sứ.

2. Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 87T, 87N, 49, 50/51,

50/51N, 50/51G, FR. Tín hiệu dng điện được lấy t máy biến dng ngăn máy ct

đầu vào các phía và biến dng trung tính MBA.

3. Mạch bảo vệ số 3: Bao gm các chức năng bảo vệ 87S, FR. Tín hiệu dng

điện được lấy t máy biến dng ngăn máy ct đầu vào và biến dng chân sứ phía

500 kV MBA.

4. Mạch bảo vệ số 4: Bao gm các chức năng bảo vệ 87S, FR. Tín hiệu dng

điện được lấy t máy biến dng ngăn máy ct đầu vào và biến dng chân sứ phía

220 kV MBA.

5. Mạch bảo vệ số 5 (Bảo vệ dự phng cho cuộn dây 500 kV): Bao gm các

chức năng bảo vệ 21/21N, 67/67N, 50/51, 50/51N, 59/27, SOTF, 60, FR. Tín hiệu

dng điện được lấy t máy biến dng ngăn máy ct đầu vào phía 500 kV của

MBA, tín hiệu điện áp được lấy t máy biến điện áp thanh cái 500 kV hoc biến

điện áp phía 500 kV MBA. Các chức năng bảo vệ dự phng 21/21N phải có tối

thiểu 04 cấp bảo vệ.

6. Mạch bảo vệ số 6 (Bảo vệ dự phng cho cuộn dây 220 kV): Bao gm các

chức năng bảo vệ 21/21N, 67/67N, 50/51, 50/51N, 59/27, SOTF, 60, FR. Tín hiệu

dng điện được lấy t máy biến dng ngăn máy ct đầu vào phía 220 kV của MBA

hoc biến dng chân sứ phía 220 kV MBA, tín hiệu điện áp được lấy t máy biến

điện áp thanh cái 220 kV hoc biến điện áp phía 220 kV MBA. Các chức năng

bảo vệ dự phng 21/21N phải có tối thiểu 04 cấp bảo vệ.

7. Mạch bảo vệ số 7 (Bảo vệ dự phng cho xuất tuyến trung áp): Bao gm

các chức năng bảo vệ 50/51, 50/51N, 59N, 27/59, 60, FR. Tín hiệu dng điện được

lấy t máy biến dng chân sứ cuộn trung áp MBA hoc biến dng máy ct phía

trung áp, tín hiệu điện áp được lấy t máy biến điện áp phía trung áp MBA. Trong

trường hợp ngăn trung áp của máy biến áp có ngun cấp t hai phía thì chức năng

bảo vệ quá dng có hướng (67/67N) phải được tích hợp trong thiết bị bảo vệ số 7.

8. Mạch bảo vệ số 1, số 2 và các thành phần tương ứng (mạch phân phối

ngun nuôi, mạch dng, mạch ct) phải đảm bảo yêu cầu độc lập vật lý. Việc cô

lập mạch bảo vệ số 1 hoc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của mạch bảo vệ cn lại.

9. Chức năng bảo vệ quá kích thích (24) cho phía cao áp MBA có thể được

tích hợp trong một trong các mạch bảo vệ số 1, số 2, số 5 hoc s dng thiết bị

rơle riêng và phải đảm bảo đấu nối tín hiệu điện áp phía 500 kV vào rơle. Việc cô

lập mạch bảo vệ số 1 hoăc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của thiết bị rơle bảo vệ cn lại.

10. Chức năng rơle bảo vệ nhiệt độ dầu/cuộn dây MBA (26O/26W), rơle áp

lực MBA (63), rơle hơi/rơle dng dầu cho bình dầu chính và ngăn điều áp dưới

tải (96), rơle mức dầu thấp (71) và các chức năng bảo vệ công nghệ khác được

trang bị và cài đt đng bộ với MBA. Trong đó đối với các chức năng bảo vệ đi

ct máy ct (khi tác động), lệnh ct được gi đi ct trực tiếp máy ct các phía

thông qua rơle lockout (rơle 86) và được gi đi ct đng thời thông qua mạch bảo

vệ số 1 hoc số 2 của MBA.

11. Trong trường hợp khai thác tự dùng phía trung áp cần có biện pháp kỹ

thuật ngăn nga khi sự cố phía sau MBA tự dùng để không làm ảnh hưởng đến

vận hành an toàn của MBA chính.

12. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được

mô tả tại hình vẽ 4, ph lc 3.

Cấu hình 7. Cấu hình hệ thống rơle bảo vệ máy biến áp 220/110 kV

1. Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87T, 87N, 49, 50/51,

50/51N, 50/51G, 24, FR. Tín hiệu dng điện các phía được lấy t máy biến dng

chân sứ và biến dng trung tính MBA, đối với phía trung áp có thể s dng biến

dng ngăn máy ct thay thế cho biến dng chân sứ.

2. Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 87T, 87N, 49, 50/51,

50/51N, 50/51G, FR. Tín hiệu dng điện được lấy t máy biến dng ngăn máy ct

đầu vào các phía và biến dng trung tính MBA.

3. Mạch bảo vệ số 3 (bảo vệ dự phng cho cuộn dây 220 kV): Bao gm các

chức năng bảo vệ 21/21N, 67/67N, 50/51, 50/51N, 51/27, SOTF, 27/59, 60, FR.

Tín hiệu dng điện được lấy t máy biến dng ngăn máy ct đầu vào phía 220 kV

của MBA hoc biến dng chân sứ phía 220 kV MBA, tín hiệu điện áp được lấy t

máy biến điện áp thanh cái 220 kV hoc biến điện áp phía 220 kV MBA. Các chức

năng bảo vệ dự phng 21/21N, 67/67N phải có tối thiểu 04 cấp bảo vệ.

4. Mạch bảo vệ số 4 (bảo vệ dự phng cho cuộn dây 110 kV): Bao gm các

chức năng bảo vệ 67/67N, 50/51, 50/51N, 27/59, SOTF, 60, FR. Tín hiệu dng

điện được lấy t máy biến dng chân sứ phía 110 kV của MBA, tín hiệu điện áp

được lấy t máy biến điện áp thanh cái 110 kV hoc biến điện áp phía 110 kV

MBA. Các chức năng bảo vệ dự phng 67/67N phải có tối thiểu 04 cấp bảo vệ.

5. Mạch bảo vệ số 5 (bảo vệ dự phng cho cuộn dây trung áp): Bao gm các

chức năng bảo vệ 50/51, 50/51N, 59N, 27/59, FR. Tín hiệu dng điện được lấy t

máy biến dng chân sứ cuộn trung áp của MBA, tín hiệu điện áp được lấy t máy

biến điện áp phía trung áp MBA. Trong trường hợp ngăn trung áp của máy biến

áp có ngun cấp t hai phía thì chức năng bảo vệ quá dng có hướng (67/67N)

phải được tích hợp trong thiết bị bảo vệ số 5.

6. Mạch bảo vệ số 1, số 2 và các thành phần tương ứng (mạch phân phối

ngun nuôi, mạch dng, mạch ct) phải đảm bảo yêu cầu độc lập vật lý. Việc cô

lập mạch bảo vệ số 1 hoc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của mạch bảo vệ cn lại.

7. Chức năng bảo vệ quá kích thích (24) cho phía cao áp MBA có thể được

tích hợp trong một trong các mạch bảo vệ số 1, số 2, số 3 hoc s dng thiết bị

rơle riêng và phải đảm bảo đấu nối tín hiệu điện áp phía 220 kV vào rơle.

8. Chức năng rơle bảo vệ nhiệt độ dầu/cuộn dây MBA (26O/26W), rơle áp

lực MBA (63), rơle hơi/rơle dng dầu cho bình dầu chính và ngăn điều áp dưới

tải (96), rơle mức dầu thấp (71) và các chức năng bảo vệ công nghệ khác được

trang bị và cài đt đng bộ với MBA. Trong đó, đối với các chức năng bảo vệ đi

ct máy ct (khi tác động), lệnh ct được gi đi ct trực tiếp máy ct các phía

thông qua rơle lockout (rơle 86) và được gi đi ct đng thời thông qua mạch bảo

vệ số 1 hoc số 2 của MBA.

9. Trong trường hợp khai thác tự dùng phía trung áp cần có biện pháp kỹ

thuật ngăn nga khi sự cố phía sau MBA tự dùng để không làm ảnh hưởng đến

vận hành an toàn của MBA chính.

10. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được

mô tả tại hình vẽ 5, ph lc 3.

Cấu hình 8. Cấu hình hệ thống rơle bảo vệ máy biến áp phân phối 500

kV hoặc 220 kV (HV/MV hoặc HV/MV1/MV2)

1. Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87T, 87N, 50/51, 49,

50/51G, FR. Tín hiệu dng của bảo vệ được lấy t máy biến dng chân sứ và biến

dng trung tính các cuộn dây MBA có điểm trung tính nối đất, đối với phía trung

áp có thể s dng biến dng ngăn máy ct thay thế cho biến dng chân sứ.

2. Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 87T, 87N, 50/51, 49,

50/51 G (hoc 50/51N), SOTF, FR. Tín hiệu dng điện được lấy t máy biến dng

ngăn máy ct đầu vào các phía MBA, và biến dng trung tính cuộn cao áp MBA.

3. Mạch bảo vệ dự phng cho cuộn cao áp (nếu cuộn cao áp có cấp điện áp

500 kV, 220 kV): Bao gm các chức năng bảo vệ 67/67N, 50/51, 51/27, 50/51N,

SOTF, 27/59, FR. Tín hiệu dng điện được lấy t máy biến dng ngăn máy ct

đầu vào phía cao áp của MBA, tín hiệu điện áp được lấy t máy biến điện áp thanh

cái cao áp hoc biến điện áp phía cao áp MBA. Các chức năng bảo vệ dự phng

67/67N, 50/51, 50/51N phải có tối thiểu 03 cấp bảo vệ.

4. Mạch bảo vệ dự phng cho mỗi cuộn dây trung áp: Bao gm các chức

năng bảo vệ 67/67N, 50/51, 50/51N, 27/59, SOTF, 60, FR. Tín hiệu dng điện

được lấy t máy biến dng ngăn máy ct đầu vào phía trung áp hoc biến dng

điện chân sứ phía trung áp của MBA, tín hiệu điện áp được lấy t máy biến điện

áp thanh cái trung áp hoc biến điện áp phía trung áp MBA. Các chức năng bảo

vệ dự phng 67/67N, 50/51, 50/51N phải có tối thiểu 02 cấp bảo vệ.

5. Chức năng 87N, 50/51G phải được trang bị cho tất cả các cuộn dây đấu Y

và có trung tính nối đất trực tiếp hoc qua tng trở. Chức năng 59N phải được

trang bị cho tất cả các cuộn dây đấu ∆, hoc đấu Y và có trung tính cách ly. Đối

với cuộn dây đấu ∆ không nối với ph tải hoc ngun bên ngoài (chỉ s dng làm

cuộn cân bằng), cho phép không cần trang bị bảo vệ 59N.

6. Mạch bảo vệ số 1, số 2 và các thành phần tương ứng (mạch phân phối

ngun nuôi, mạch dng, mạch ct) phải đảm bảo yêu cầu độc lập vật lý. Việc cô

lập mạch bảo vệ số 1 hoc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của mạch bảo vệ cn lại.

7. Chức năng rơle bảo vệ nhiệt độ dầu/cuộn dây MBA (26O/26W), rơle áp

lực MBA (63), rơle hơi/rơle dng dầu cho bình dầu chính và ngăn điều áp dưới

tải (96), rơle mức dầu thấp (71) và các chức năng bảo vệ công nghệ khác được

trang bị và cài đt đng bộ với MBA. Trong đó đối với các chức năng bảo vệ đi

ct máy ct (khi tác động), lệnh ct được gi đi ct trực tiếp máy ct các phía

thông qua rơle lockout (rơle 86) và được gi đi ct đng thời thông qua Mạch

bảo vệ số 1 hoc số 2 của MBA.

8. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 6, ph lc 3.

Cấu hình 9. Cấu hình hệ thống rơle bảo vệ máy biến áp phân phối 110

kV (HV/MV hoặc HV/MV1/MV2)

1. Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87T, 87N, 49, 50/51G,

FR. Tín hiệu dng điện được lấy t máy biến dng ngăn máy ct đầu vào các phía

và biến dng trung tính các cuộn dây MBA có điểm trung tính nối đất.

2. Mạch bảo vệ số 2 (bảo vệ dự phng cho cuộn dây 110 kV): Bao gm các

chức năng bảo vệ 67/67N, 50/51, 51/27, 50/51N, SOTF, 27/59, FR. Tín hiệu dng

điện được lấy t máy biến dng ngăn máy ct đầu vào phía 110 kV của MBA, tín

hiệu điện áp được lấy t máy biến điện áp thanh cái 110 kV hoc biến điện áp

phía 110 kV MBA. Các chức năng bảo vệ dự phng quá dng pha, quá dng đất

(67/67N) phải có tối thiểu 03 cấp bảo vệ.

3. Mạch bảo vệ dự phng cho mỗi cuộn dây trung áp: Bao gm các chức

năng bảo vệ 67/67N, 50/51, 50/51N, SOTF, 27/59, 60, FR. Tín hiệu dng điện

được lấy t máy biến dng ngăn máy ct đầu vào phía trung áp hoc biến dng

điện chân sứ phía trung áp của MBA, tín hiệu điện áp được lấy t máy biến điện

áp thanh cái trung áp hoc biến điện áp phía trung áp MBA. Các chức năng bảo

vệ dự phng 67/67N, 50/51, 50/51N phải có tối thiểu 02 cấp bảo vệ.

4. Chức năng 87N, 50/51G phải được trang bị cho tất cả các cuộn dây đấu Y

và có trung tính nối đất trực tiếp hoc qua tng trở. Chức năng 59N phải được

trang bị cho tất cả các cuộn dây đấu ∆, hoc đấu Y và có trung tính cách ly. Đối

với cuộn dây đấu ∆ không nối với ph tải hoc ngun bên ngoài (chỉ s dng làm

cuộn cân bằng), cho phép không cần trang bị bảo vệ 59N.

5. Chức năng rơle bảo vệ nhiệt độ dầu/cuộn dây MBA (26O/26W), rơle áp

lực MBA (63), rơle hơi/rơle dng dầu cho bình dầu chính và ngăn điều áp dưới

tải (96), rơle mức dầu thấp (71) và các chức năng bảo vệ công nghệ khác được

trang bị và cài đt đng bộ với MBA. Trong đó đối với các chức năng bảo vệ đi

ct máy ct (khi tác động), lệnh ct được gi đi ct trực tiếp máy ct các phía

thông qua rơle lockout (rơle 86) và được gi đi ct đng thời thông qua Mạch

bảo vệ số 1 của MBA.

6. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 7, ph lc 3.

Cấu hình 10. Cấu hình hệ thống rơle bảo vệ máy biến áp phân phối cấp

điện áp trung áp (cao/hạ hoặc cao/hạ 1/hạ 2)

1. Hệ thống bảo vệ chính của máy biến áp bao gm các chức năng bảo vệ

87T (đối với máy biến áp có công suất đt ≥ 6.3 MVA), 49, 50/51, 50/51N, SOTF,

27/59, FR. Tín hiệu dng điện được lấy t máy biến dng ngăn máy ct đầu vào

các phía của MBA. Bảo vệ 50/51 s dng tín hiệu dng điện phía cao của MBA.

Trong các trường hợp cần đảm bảo yêu cầu về độ nhạy, cần xem xét trang bị các

chức năng bảo vệ quá dng thứ tự nghịch và bảo vệ quá dng kém áp nhằm đảm

bảo độ nhạy cho vùng bảo vệ.

2. Trong trường hợp cuộn hạ áp của MBA phân phối đấu nối vào thanh cái

trung áp có t 3 xuất truyến trở lên, phía cuộn dây hạ áp này phải được trang bị

các chức năng bảo vệ 50/51, 50/51N, SOTF, 27/59, FR. Tín hiệu dng điện được

lấy t máy biến dng ngăn máy ct đầu vào phía cuộn hạ áp hoc biến dng điện

chân sứ phía hạ áp của MBA. Các chức năng bảo vệ dự phng 50/51, 50/51N phải

có tối thiểu 02 cấp bảo vệ.

3. Trong trường hợp cuộn hạ áp của MBA có ngun cấp ngn mạch, cần xem

xét trang bị quá bảo vệ quá dng có hướng (67/67N) ở các phía có ngun cấp dng

ngn mạch nhằm đảm bảo khả năng phối hợp chọn lọc của các bảo vệ quá dng.

4. Chức năng 50/51G phải được trang bị cho tất cả các cuộn dây trung áp đấu

Y và có trung tính nối đất trực tiếp hoc qua tng trở của MBA. Cuộn dây trung

áp đấu ∆ hoc đấu Y có trung tính cách ly của MBA phải được trang bị chức năng

59N. Đối với cuộn dây trung áp đấu ∆ của MBA mà không nối với ph tải hoc

ngun bên ngoài (chỉ s dng làm cuộn cân bằng), cho phép không cần trang bị

bảo vệ 59N.

5. Chức năng rơle bảo vệ nhiệt độ dầu/cuộn dây MBA (26O/26W), rơle áp

lực MBA (63), rơle hơi/rơle dng dầu cho bình dầu chính và ngăn điều áp dưới

tải (96), rơle mức dầu thấp (71) và các chức năng bảo vệ công nghệ khác được

trang bị và cài đt đng bộ với MBA.

6. Đối với máy biến áp có công suất t 1.6 MVA trở xuống, cho phép s dng

cầu chảy dùng làm thiết bị bảo vệ thay thế cho các bảo vệ trên của máy biến áp,

thiết bị cầu chảy phải đảm bảo phù hợp với thông số vận hành thiết bị nhất thứ và

các yêu cầu về tính phối hợp chọn lọc, độ nhạy.

III Bảo vệ thanh cái

Cấu hình 11. Cấu hình hệ thống rơle bảo vệ thanh cái 500kV, 220kV

1. Thanh cái 500kV, 220kV tại trạm biến áp 500kV phải được trang bị 02 bộ

rơle bảo vệ so lệch số 1 và số 2; thanh cái 220kV tại trạm biến áp 220kV cho phép

trang bị 01 bộ rơle bảo vệ so lệch, trong trường hợp cần thiết xem xét trang bị 02

bộ để đảm báo tính dự phng và độ tin cậy. Bộ rơle bảo vệ số 1 và số 2 phải gi

ct độc lập hoc đng thời đến hai cuộn ct. Việc cô lập một trong hai bộ rơle bảo

vệ số 1 và 2 không được ảnh hưởng đến bất kỳ chức năng nào của bộ rơle bảo vệ

cn lại.

2. Tín hiệu dng điện đầu vào của các bảo vệ so lệch thanh cái được lấy t

các cuộn dng (cuộn thứ cấp biến dng điện) khác nhau, trong đó tối thiểu một bộ

bảo vệ so lệch thanh cái s dng mạch dng độc lập với bảo vệ của các xuất tuyến

nối với thanh cái.

3. Trường hợp s dng sơ đ thanh cái có máy ct phân đoạn hoc máy ct

liên lạc thì phải trang bị 01 thiết bị rơle bảo vệ tích hợp các chức năng 21/21N,

67/67N, 50/51, 50/51N, 60, FR dự phng tại vị trí máy ct phân đoạn hoc liên

lạc. Thiết bị rơle bảo vệ này lấy tín hiệu dng t biến dng điện của máy ct phân

đoạn hoc liên lạc, tín hiệu điện áp được lấy t biến điện áp thanh cái tương ứng.

Chức năng bảo vệ khoảng cách trong rơle phải có tối thiểu 04 cấp bảo vệ (02 cấp

hướng thuận, 02 cấp hướng nghịch).

4. Trong trường hợp cần thiết, các chức năng 27, 59, 60, 81 (O/U) của mỗi

thanh cái được tích hợp vào một trong hai thiết bị bảo vệ so lệch hoc nằm trong

thiết bị rơle bảo vệ riêng.

5. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 8, hình vẽ 9, ph lc 3.

Cấu hình 12. Cấu hình hệ thống rơle bảo vệ thanh cái 110kV

1. Thanh cái 110kV phải được trang bị 01 bộ rơle bảo vệ so lệch. Tín hiệu

dng điện đầu vào của rơle bảo vệ so lêch phải lấy t các cuộn dng (cuộn thứ

cấp biến dng điện) độc lập với các bảo vệ của các xuất tuyến nối với thanh cái.

Rơle bảo vệ phải gi ct đng thời đến hai cuộn ct.

2. Trường hợp thanh cái 110kV s dng sơ đ thanh cái có máy ct phân

đoạn hoc máy ct liên lạc thì phải trang bị 01 thiết bị rơle bảo vệ tích hợp các

chức năng 21/21N, 67/67N, 50/51, 50/51N, 60, FR dự phng tại vị trí máy ct

phân đoạn hoc liên lạc. Thiết bị rơle bảo vệ này lấy tín hiệu dng t biến dng

điện của máy ct phân đoạn hoc liên lạc, tín hiệu điện áp được lấy t biến điện

áp thanh cái tương ứng, chức năng bảo vệ khoảng cách 21/21N trong rơle phải có

tối thiểu 04 cấp bảo vệ (02 cấp hướng thuận, 02 cấp hướng nghịch).

3. Trong trường hợp cần thiết, các chức năng 27, 59, 60, 81 (O/U) của mỗi

thanh cái được tích hợp trong thiết bị bảo vệ so lệch hoc khoảng cách hoc trong

thiết bị rơle bảo vệ riêng.

4. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 9, ph lc 3.

Cấu hình 13. Cấu hình hệ thống rơle bảo vệ thanh cái trung áp (thuộc

các trạm 500kV, 220kV, 110kV)

1. Trường hợp thanh cái trung áp có máy ct phân đoạn, trang bị 01 thiết bị

bảo vệ được tích hợp các chức năng bảo vệ: 50/51, 50/51N, SOTF, FR. Tín hiệu

dng điện của bảo vệ được lấy t biến dng điện của máy ct phân đoạn. Các chức

năng 50/51, 50/51N phải có tối thiểu 02 cấp bảo vệ. Đối với tủ hợp bộ có thể b

sung chức năng bảo vệ phát hiện h quang.

2. Trong trường hợp cần thiết, các chức năng 27, 59, 60 của mỗi thanh cái

được trang bị tích hợp trong một thiết bị rơle bảo vệ hoc trong thiết bị rơle bảo

vệ riêng. Tín hiệu điện áp được lấy t biến điện áp thanh cái tương ứng.

3. Rơle bảo vệ tần số F81 (O/U) cho tng thanh cái phải được trang bị rơle

bảo vệ riêng (chức năng bảo vệ tần số F81 được khai thác trên rơle này hoc trên

rơle xuất tuyến), tín hiêu điện áp được lấy t biến điện áp thanh cái tương ứng

hoc biến điện áp phía cao áp của MBA.

4. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 10, ph lc 3.

IV Bảo vệ máy phát điện

Cấu hình 14. Cấu hình bảo vệ khối máy phát – máy biến áp có công suất

đặt > 80MW

1. Bảo vệ máy phát điện gm 2 mạch bảo vệ

a) Mạch bảo vệ 1 bao gm các thiết bị rơle bảo vệ

- (Nhóm) Thiết bị rơle bảo vệ số 1: bao gm các chức năng bảo vệ 87G, 5,

27, 46, 49R (*), 51V, 59, 60, 64R, 64S-95%, 81, 50BF, FR.

- (Nhóm) Thiết bị rơle bảo vệ số 2: bao gm các chức năng bảo vệ 21, 24,

32, 37, 40, 49, 59N, 60, 78, 51LF (*), 59LF (*), FR.

- Chức năng 87I có thể được trang bị nếu cần thiết (tùy thuộc vào cấu trúc

cuộn stator máy phát).

b) Mạch bảo vệ 2 bao gm các thiết bị rơle bảo vệ

- (Nhóm) Thiết bị rơle bảo vệ số 1: bao gm các chức năng bảo vệ 87G, 5,

27, 46, 51V, 59, 60, 64S-100%, 81, 50BF, FR.

- (Nhóm) Thiết bị rơle bảo vệ số 2: bao gm các chức năng bảo vệ 21, 24,

32, 37, 40, 49, 59N, 60, 78, 51LF (*), 59LF (*), 64DC (*), FR

c) Mạch bảo vệ số 1, số 2 và các thành phần tương ứng (mạch phân phối

ngun nuôi, mạch dng, mạch ct) phải đảm bảo yêu cầu độc lập vật lý. Việc cô

lập mạch bảo vệ số 1 hoc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của mạch bảo vệ cn lại.

(Các chức năng đánh dấu (*) có thể được xem xét áp dng theo yêu cầu công

nghệ máy phát)

d) Trong trường hợp giữa máy phát và máy biến áp chính có trang bị máy

ct, thì máy ct đầu cực máy phát phải được trang bị thiết bị ha đng bộ 25 (bằng

tay, tự động), 50BF. Các chức năng này được tích hợp trong bảo vệ máy phát hoc

nằm trong rơle riêng.

2. Bảo vệ máy biến áp chính gm các bảo vệ

a) Mạch bảo vệ số 1 (của MBA chính) : bao gm các chức năng bảo vệ 87T,

87N, 21/21N, 50/51, 50/51G, 60, FR.

b) Mạch bảo vệ số 2 (của MBA chính): bao gm các chức năng bảo vệ 87T,

21/21N, 50/51, 50/51N, 60, FR.

c) Trong trường hợp giữa máy phát và máy biến áp chính có trang bị máy

ct, cuộn hạ áp của máy biến áp chính được trang bị các chức năng bảo vệ: 24,

59N, 60 tích hợp trong các thiết bị rơle bảo vệ trên của máy biến áp hoc nằm

trong rơle bảo vệ riêng.

d) Mạch bảo vệ số 1, số 2 và các thành phần tương ứng (mạch phân phối

ngun nuôi, mạch dng, mạch ct) phải đảm bảo yêu cầu độc lập vật lý. Việc cô

lập mạch bảo vệ số 1 hoc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của mạch bảo vệ cn lại.

e) Các chức năng rơle bảo vệ 26, 63, 71, 96 được trang bị và cài đt đng bộ

với MBA.

f) Máy ct phía cao áp máy biến áp chính phải được trang bị thiết bị ha đng

bộ 25 (bằng tay, tự động).

3. Bảo vệ máy biến áp tự dùng gm các bảo vệ

a) Mạch bảo vệ số 1: bao gm các chức năng bảo vệ 87T (với máy biến áp

có công suất ≥ 6.3MVA), 50/51, FR.

b) Mạch bảo vệ số 2: bao gm các chức năng bảo vệ 87T (với máy biến áp

có công suất ≥ 6.3MVA), 49, 50/51, FR

c) Các chức năng 87N (64REF), 50/51G phải được trang bị cho cuộn dây

đấu Y và có trung tính nối đất trực tiếp hoc qua tng trở.

d) Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với MBA (theo yêu cầu công nghệ MBA).

4. Bảo vệ máy biến áp kích t (trong trường hợp có MBA kích t) gm các

bảo vệ

a) Mạch bảo vệ số 1 (của MBA kích t): Bao gm các chức năng bảo vệ 87E

(với máy biến áp có công suất ≥ 6.3MVA), 49, 50/51, FR.

b) Mạch bảo vệ số 2 (của MBA kích t): Bao gm các chức năng bảo vệ 49,

50/51, FR.

5. Đối với các t máy có công suất nhỏ hơn 300MW, cho phép s dng

(nhóm) thiết bị rơle bảo vệ so lệch khối bao gm các chức năng bảo vệ: 87O,

21/21N, 50/51, 50/51N, 60, FR thay thế mạch bảo vệ số 2 của máy biến áp chính.

Trong trường hợp tín hiệu dng điện của bảo vệ so lệch khối lấy t biến dng

trung tính máy phát, phía cao áp máy biến áp tăng áp và các phía hạ áp của máy

biến áp tự dùng thì cho phép không cần trang bị chức năng 87T trong mạch bảo

vệ số 2 của máy biến áp tự dùng.

6. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 11A, 11B, ph lc 3.

Cấu hình 15. Cấu hình bảo vệ khối máy phát – máy biến áp có công suất

đặt 10÷80 MW, máy biến áp tăng áp đấu nối vào cấp điện áp 500 kV/hoặc

220 kV

1. Bảo vệ máy phát bao gm các bảo vệ

a) Mạch bảo vệ số 1: bao gm các chức năng bảo vệ 87G, 5, 27, 59TN (hoc

27TN), 32, 40, 46, 51V, 59, 59N, 60, 64R, 81, 50BF, FR.

b) Mạch bảo vệ số 2: bao gm các chức năng bảo vệ 21, 24, 32, 37, 40, 46,

49, 60, 64s-95%, 78, 51LF(*), 59LF (*), 64DC (*), FR.

c) Chức năng 87I có thể được trang bị nếu cần thiết (tùy thuộc vào cấu trúc

cuộn stator máy phát).

(Các chức năng đánh dấu (*) có thể được xem xét áp dng theo yêu cầu công

nghệ máy phát)

d) Trong trường hợp giữa máy phát và máy biến áp chính có trang bị máy

ct, thì máy ct đầu cực máy phát phải trang bị các chức năng: ha đng bộ 25

(bằng tay, tự động), 50BF. Các chức năng này được tích hợp trong bảo vệ máy

phát hoc nằm trong rơle riêng.

2. Bảo vệ máy biến áp chính gm các bảo vệ

a) Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87T, 87N, 21/21N,

50/51, 60,FR.

b) Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 87O, 21/21N, 50/51,

50/51G, 60, FR.

c) Mạch bảo vệ số 1, số 2 và các thành phần tương ứng (mạch phân phối

ngun nuôi, mạch dng, mạch ct) phải đảm bảo yêu cầu độc lập vật lý. Việc cô

lập mạch bảo vệ số 1 hoc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của mạch bảo vệ cn lại.

d) Máy ct phía cao áp máy biến áp chính phải được trang bị chức năng ha

đng bộ 25 (bằng tay, tự động).

e) Trong trường hợp giữa máy phát và máy biến áp chính có trang bị máy ct

thì cuộn hạ áp của máy biến áp chính phải được trang bị các chức năng bảo vệ:

24, 59N, 60.

f) Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với MBA.

3. Bảo vệ máy biến áp tự dùng

a) Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87T (với máy biến áp

có công suất ≥ 6.3MVA), 50/51, FR.

b) Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 49, 50/51, FR.

c) Các chức năng 87N (64REF), 50/51G phải được trang bị cho cuộn dây

đấu Y và có trung tính nối đất trực tiếp hoc qua tng trở.

d) Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với MBA (theo yêu cầu công nghệ MBA).

4. Bảo vệ máy biến áp kích t (trong trường hợp có MBA kích t): Mạch bảo

vệ máy biến áp kích t bao gm các chức năng bảo vệ 87E (với máy biến áp có

công suất ≥ 6.3MVA), 49, 50/51, FR.

5. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 12, ph lc 3.

Cấu hình 16. Cấu hình bảo vệ khối máy phát - máy biến áp có công suất

đặt 10÷80MW, máy biến áp tăng áp đấu nối vào cấp điện áp 110 kV

1. Bảo vệ máy phát bao gm các thiết bị bảo vệ

a) Mạch bảo vệ số 1: bao gm các chức năng bảo vệ 87G, 5, 27, 59TN (hoc

27TN), 32, 40, 46, 51V, 59, 59N, 60, 64R, 81, 50BF, FR.

b) Mạch bảo vệ số 2: bao gm các chức năng bảo vệ 21, 24, 32, 37, 40, 46,

49, 60, 64s-95%, 78, 51LF(*), 59LF (*), 64DC (*), FR.

c) Chức năng 87I có thể được trang bị nếu cần thiết (tùy thuộc vào cấu trúc

cuộn stator máy phát).

(Các chức năng đánh dấu (*) có thể được xem xét áp dng theo yêu cầu công

nghệ máy phát)

d) Trong trường hợp giữa máy phát và máy biến áp chính có trang bị máy

ct, thì máy ct đầu cực máy phát phải trang bị các chức năng bảo vệ: ha đng

bộ 25 (bằng tay, tự động), 50BF. Các chức năng này được tích hợp trong bảo vệ

máy phát hoc nằm trong rơle riêng.

2. Bảo vệ máy biến áp chính gm các bảo vệ

a) Mạch bảo vệ số 1: bao gm các chức năng bảo vệ 87T, 87N, 50/51, FR.

b) Mạch bảo vệ số 2: bao gm các chức năng bảo vệ 87O, 50/51, 50/51G,

FR.

c) Mạch bảo vệ số 1, số 2 và các thành phần tương ứng (mạch phân phối

ngun nuôi, mạch dng, mạch ct) phải đảm bảo yêu cầu độc lập vật lý. Việc cô

lập mạch bảo vệ số 1 hoc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của mạch bảo vệ cn lại.

d) Máy ct phía cao áp máy biến áp chính phải được trang bị thiết bị ha

đng bộ 25 (bằng tay, tự động).

e) Trong trường hợp giữa máy phát và máy biến áp chính có trang bị máy ct

thì cuộn hạ áp của máy biến áp chính phải được trang bị các chức năng bảo vệ:

24, 59N, 60.

f) Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với MBA.

3. Bảo vệ máy biến áp tự dùng gm các bảo vệ

a) Mạch bảo vệ số 1: bao gm các chức năng bảo vệ 87T (với máy biến áp

có công suất ≥ 6.3MVA), 50/51, FR.

b) Mạch bảo vệ số 2: Được tích hợp các chức năng bảo vệ 49, 50/51, FR

c) Các chức năng 87N (64REF), 50/51G phải được trang bị cho cuộn dây

đấu Y và có trung tính nối đất trực tiếp hoc qua tng trở.

d) Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với MBA (theo yêu cầu công nghệ MBA).

4. Bảo vệ máy biến áp kích t (trong trường hợp có MBA kích t): Mạch

bảo vệ MBA kích t bao gm các chức năng bảo vệ 87E (với máy biến áp có công

suất ≥ 6.3MVA), 49, 50/51, FR.

5. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 13, ph lc 3.

Cấu hình 17. Cấu hình bảo vệ khối máy phát - máy biến áp có công suất

đặt dưới 10MW, máy biến áp tăng áp đấu nối vào cấp điện áp 110 kV

1. Bảo vệ máy phát bao gm các thiết bị bảo vệ

a) Mạch bảo vệ máy phát bao gm hợp các chức năng bảo vệ 87G, 5, 27, 32,

40, 46, 49, 50, 51V, 59, 59N, 60, 64R, 78, 81, 50BF, FR.

b) Chức năng 87I có thể được trang bị tùy thuộc vào cấu trúc cuộn stator máy

phát.

c) Trong trường hợp giữa máy phát và máy biến áp chính có trang bị máy

ct, thì máy ct đầu cực máy phát phải trang bị các chức năng: ha đng bộ 25

(bằng tay, tự động), 50BF. Các chức năng này được tích hợp trong bảo vệ máy

phát hoc nằm trong rơle riêng.

2. Bảo vệ máy biến áp chính gm các bảo vệ

a) Mạch bảo vệ máy biến áp chính bao gm các chức năng bảo vệ 87T, 87N,

50/51, 50/51G, FR.

b) Máy ct phía cao áp máy biến áp chính phải được trang bị thiết bị ha

đng bộ 25 (bằng tay, tự động).

c) Trong trường hợp giữa máy phát và máy biến áp chính có trang bị máy ct

thì cuộn hạ áp của máy biến áp chính phải được trang bị các chức năng bảo vệ:

24, 59N, 60.

d) Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với MBA.

3. Bảo vệ máy biến áp tự dùng được: Mạch bảo vệ MBA tự dung được tích

hợp các chức năng bảo vệ 87T (với máy biến áp có công suất ≥ 6.3MVA), 50/51,

49, FR.

a) Các chức năng 87N (64REF), 50/51G phải được trang bị cho cuộn dây

đấu Y và có trung tính nối đất trực tiếp hoc qua tng trở.

b) Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với MBA (theo yêu cầu công nghệ MBA).

4. Bảo vệ máy biến áp kích t (trong trường hợp có MBA kích t): Mạch bảo

vệ MBA kích t bao gm các chức năng bảo vệ 49, 50/51, FR.

5. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 14, ph lc 3.

Cấu hình 18. Cấu hình bảo vệ t máy phát điện có công suất đặt

10÷80MW đấu nối vào thanh góp trung áp

1. Bảo vệ máy phát: bao gm các thiết bị bảo vệ

a) Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87G, 5, 27, 32, 40, 46,

50, 50G, 51V, 59, 60, 64R, 67G, 81, 50BF, FR

b) Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 21, 24, 32, 37, 40, 46,

49, 59N, 60, 78, 51LF(*), 59LF (*), 64DC (*), FR.

c) Chức năng 87I có thể được trang bị nếu cần thiết (tùy thuộc vào cấu trúc

cuộn stator máy phát).

d) Máy ct đầu cực máy phát phải được trang bị chức năng ha đng bộ 25

(bằng tay, tự động).

(Các chức năng đánh dấu (*) có thể được xem xét áp dng theo yêu cầu công

nghệ máy phát)

2. Bảo vệ máy biến áp kích t (trong trường hợp có MBA kích t): Mạch bảo

vệ máy biến áp kích t bao gm các chức năng bảo vệ 49, 50/51, FR.

3. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 15, ph lc 3.

Cấu hình 19. Cấu hình bảo vệ t máy phát điện có công suất đặt dưới

10MW đấu nối vào thanh góp trung áp và có trung tính nối đất trực tiếp

hoặc nối đất qua điện trở

1. Bảo vệ máy phát bao gm các thiết bị bảo vệ

a) Mạch bảo vệ máy phát bao gm các chức năng bảo vệ 87G, 5, 21, 27, 32,

40, 46, 49, 50, 50G, 51V, 59, 60, 64R, 67G, 78, 81, 50BF, FR.

b) Chức năng 87I có thể được trang bị tùy thuộc vào cấu trúc cuộn stator máy

phát.

c) Máy ct đầu cực máy phát phải được trang bị chức năng ha đng bộ 25

(bằng tay, tự động).

2. Bảo vệ máy biến áp kích t (trong trường hợp có MBA kích t): Mạch bảo

vệ máy biến áp kích t bao gm các chức năng bảo vệ 49, 50/51, FR.

3. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 16, ph lc 3.

Cấu hình 20. Cấu hình bảo vệ t máy phát điện có công suất đặt dưới

10MW đấu nối vào thanh góp trung áp và có trung tính cách ly

1. Bảo vệ máy phát bao gm các thiết bị bảo vệ

a) Mạch bảo vệ máy phát bao gm các chức năng bảo vệ 87G, 5, 21, 27, 32,

40, 46, 49, 50, 51V, 59, 59N, 60, 64R, 67G, 78, 81, 50BF, FR.

b) Chức năng 87I có thể được trang bị tùy thuộc vào cấu trúc cuộn stator máy

phát.

c) Máy ct đầu cực máy phát phải được trang bị chức năng ha đng bộ 25

(bằng tay, tự động).

2. Bảo vệ máy biến áp kích t (trong trường hợp có MBA kích t): Mạch bảo

vệ MBA kích t bao gm các chức năng bảo vệ 49, 50/51, FR.

3. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 17, ph lc 3.

Cấu hình 21. Cấu hình bảo vệ t máy phát điện không đồng bộ đấu nối

vào thanh góp trung áp

1. Mạch bảo vệ máy phát bao gm các chức năng bảo vệ 87G, 27, 46, 48,

49, 50, 50G, 50BF, FR.

2. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 18, ph lc 3.

Cấu hình 22. Cấu hình bảo vệ nhà máy điện gió/mặt trời có cấp điện áp

đấu nối từ 110 kV trở lên, trong đó máy phát sử dụng năng lượng mặt

trời đấu nối vào thanh góp trung áp (của trạm tăng áp đấu nối với hệ

thống điện) có chế độ nối đất trung tính là nối đất trực tiếp

1. Cấu hình bảo vệ cho máy biến áp 110 kV/hoc 220 kV/hoc 500 kV của

trạm tăng áp đấu nối với hệ thống điện tuân thủ yêu cầu tương ứng tại Cấu hình

8, Cấu hình 9 Ph lc này.

2. Bảo vệ của máy biến áp tăng áp máy phát điện:

- Mạch bảo vệ bao gm các chức năng bảo vệ: 87T (đối với máy biến áp có

công suất đt > 6.3 MVA), 49, 50/51, 50/51N, FR. Đối với máy biến áp có công

suất t 1.6 MVA trở xuống, cho phép s dng cầu chảy dùng làm thiết bị bảo vệ

thay thế cho các bảo vệ trên của máy biến áp tăng áp, thiết bị cầu chảy phải đảm

bảo phù hợp với thông số vận hành thiết bị nhất thứ và các yêu cầu về tính phối

hợp chọn lọc, độ nhạy.

- Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với máy biến áp (theo yêu cầu công nghệ máy biến áp).

3. Bảo vệ đường dây trung áp tại thanh cái trung áp của trạm tăng áp đấu nối

với hệ thống điện bao gm các chức năng bảo vệ: 49, 67/67N, 50/51, 50/51N,

50BF, 81, 27/59, FR. Đối với các xuất tuyến trung áp nối chung tới 1 thanh cái,

cho phép cùng s dng chức năng 81, 27/59 được tích hợp trong 1 thiết bị bảo vệ

riêng.

4. Các chức năng bảo vệ khác được trang bị theo yêu cầu công nghệ của Nhà

sản xuất máy phát điện.

5. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 19, ph lc 3.

Cấu hình 23. Cấu hình bảo vệ nhà máy điện gió/mặt trời có cấp điện áp

đấu nối từ 110 kV trở lên, trong đó máy phát sử dụng năng lượng mặt

trời đấu nối vào thanh góp trung áp (của trạm tăng áp đấu nối với hệ

thống điện) có chế độ nối đất trung tính là trung tính cách ly hoặc nối đất

qua trở kháng

1. Cấu hình bảo vệ cho máy biến áp 110 kV/hoc 220 kV/hoc 500 kV của

trạm tăng áp đấu nối với hệ thống điện tuân thủ yêu cầu tương ứng tại Cấu hình

8, Cấu hình 9 Ph lc này.

2. Bảo vệ của máy biến áp tăng áp máy phát điện:

- Mạch bảo vệ bao gm các chức năng bảo vệ: 87T (đối với máy biến áp có

công suất đt > 6.3 MVA), 49, 50/51, FR. Đối với máy biến áp có công suất t 1.6

MVA trở xuống, cho phép s dng cầu chảy dùng làm thiết bị bảo vệ thay thế cho

các bảo vệ trên của máy biến áp tăng áp, thiết bị cầu chảy phải đảm bảo phù hợp

với thông số vận hành thiết bị nhất thứ và các yêu cầu về tính phối hợp chọn lọc,

độ nhạy.

- Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với máy biến áp (theo yêu cầu công nghệ máy biến áp).

3. Bảo vệ đường dây trung áp tại thanh cái trung áp của trạm tăng áp đấu nối

với hệ thống điện bao gm các chức năng bảo vệ: 49, 67/67G, 50/51, 50/51G,

50BF, 81, 27/59, FR. Trong đó, các chức năng bảo vệ 67G, 50/51G s dng CT

dạng chuyên dng dùng cho bảo vệ có độ nhạy cao (CT hình xuyến). Đối với các

xuất tuyến trung áp nối chung tới 1 thanh cái, cho phép cùng s dng chức năng

81, 27/59 được tích hợp trong 1 thiết bị bảo vệ riêng.Các chức năng bảo vệ khác

được trang bị theo yêu cầu công nghệ của Nhà sản xuất máy phát điện.

4. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 20, ph lc 3.

Cấu hình 24. Cấu hình bảo vệ máy biến áp tăng áp (của một nhóm t

máy) đấu nối vào cấp điện áp 220 kV; hoặc máy biến áp tăng áp (của một

nhóm t máy) có công suất đặt > 80MW và đấu nối vào cấp điện áp 110

1. Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87T, 87N, 24, 49, 50/51,

60, 25, FR

2. Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 87T, 21/21N, 50/51,

50/51G, 60, FR

3. Mạch bảo vệ cuộn trung áp và bảo vệ máy ct: Bao gm các chức năng

bảo vệ 27, 50/51, 50/51N, 59, 59N, 60, 25, FR.

4. Mạch bảo vệ số 1, số 2 và các thành phần tương ứng (mạch phân phối

ngun nuôi, mạch dng, mạch ct) phải đảm bảo yêu cầu độc lập vật lý. Việc cô

lập mạch bảo vệ số 1 hoc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của mạch bảo vệ cn lại.

5. Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với MBA.

6. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 21, ph lc 3.

Cấu hình 25. Cấu hình bảo vệ máy biến áp tăng áp (của một nhóm t

máy) có công suất ≤ 80MW đấu nối vào cấp điện áp 110 kV

1. Mạch bảo vệ số 1: bao gm các chức năng bảo vệ 87T, 87N, 24, 49, 50/51,

60, 25, FR

2. Mạch bảo vệ số 2: bao gm các chức năng bảo vệ 87T, 50/51, 50/51G, 60,

3. Mạch bảo vệ cuộn trung áp và bảo vệ máy ct: bao gm các chức năng

bảo vệ 27, 50/51, 50/51N, 59, 59N, 60, 25, FR.

4. Các chức năng rơle bảo vệ 26, 63, 96, 71 được trang bị và cài đt đng bộ

với MBA.

5. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 22, ph lc 3.

V. Bảo vệ thiết bị bù

Cấu hình 26. Cấu hình hệ thống rơle bảo vệ kháng điện bù ngang 500

kV, 220 kV

1. Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 87R (nếu có CT tng

pha tại vị trí điểm trung tính), 87N, 46, 49, 50/51, 50G/51G, SOTF, FR. Tín hiệu

dng điện đầu vào mạch bảo vệ được lấy t các biến dng tng pha phía cao áp,

biến dng tng pha tại điểm trung tính (nếu có) và biến dng điện trung tính của

kháng.

2. Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 87R (nếu có CT tng

pha tại vị trí điểm trung tính), 87N, 21, 27/59, 46, 49, 50/51, 50/51G, 60, 67N,

SOTF, FR. Tín hiệu dng điện đầu vào mạch bảo vệ được lấy t các biến dng

tng pha phía cao áp, biến dng tng pha tại điểm trung tính (nếu có) và biến dng

điện trung tính của kháng.

3. Mạch bảo vệ số 1, số 2 và các thành phần tương ứng (mạch phân phối

ngun nuôi, mạch dng, mạch ct) phải đảm bảo yêu cầu độc lập vật lý. Việc cô

lập mạch bảo vệ số 1 hoc số 2 không được ảnh hưởng đến bất kỳ chức năng nào

của mạch bảo vệ cn lại.

4. Trong trường hợp kháng có máy ct, các chức năng 50BF được trang bị

vào hai mạch bảo vệ số 1 và số 2, hoc nằm trong thiết bị bảo vệ riêng.

5. Chức năng rơle bảo vệ nhiệt độ dầu (26O), nhiệt độ cuộn dây kháng điện

(26W), rơle áp lực dầu (63), rơle hơi (96), rơle mức dầu thấp (71) và các chức

năng bảo vệ công nghệ khác được trang bị và cài đt đng bộ với kháng điện.

Trong đó đối với các chức năng bảo vệ đi ct máy ct (khi tác động), lệnh ct được

gi đi ct trực tiếp máy ct thông qua rơle lockout (rơle 86) và được gi đi ct

đng thời thông qua mạch bảo vệ số 1 hoc số 2 của kháng điện.

6. Máy ct kháng phải được trang bị thiết bị lựa chọn thời điểm đóng ct đảm

bảo khả năng đóng/ct kháng theo yêu cầu vận hành.

7. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 23, ph lc 3.

Cấu hình 27. Cấu hình hệ thống rơle bảo vệ kháng điện bù ngang 110

1. Mạch bảo vệ số 1: được trang bị thiết bị rơle bảo vệ tích hợp các chức

năng 87R (nếu có CT tng pha tại vị trí điểm trung tính), 87N, 50/51, 50/51N

(hoc 50/51G), SOTF, FR.

2. Mạch bảo vệ số 2 (bảo vệ dự phng): được tích hợp các chức năng bảo vệ

67/67N, 50/51, 50/51N (hoc 50/51G), 27/59, 60, SOTF FR.

3. Việc hư hỏng ở một trong hai thiết bị bảo vệ không được làm ảnh hưởng

đến sự làm việc của thiết bị bảo vệ cn lại.

4. Trong trường hợp kháng có máy ct, các chức năng 50BF được trang bị

nằm trong mạch bảo vệ trên hoc nằm trong thiết bị bảo vệ riêng.

5. Chức năng rơle bảo vệ nhiệt độ dầu (26O), nhiệt độ cuộn dây kháng điện

(26W), rơle áp lực dầu (63), rơle hơi (96), rơle mức dầu thấp (71) và các chức

năng bảo vệ công nghệ khác được trang bị và cài đt đng bộ với kháng điện.

Trong đó đối với các chức năng bảo vệ đi ct máy ct (khi tác động), lệnh ct được

gi đi ct trực tiếp máy ct thông qua rơle lockout (rơle 86) và được gi đi ct

đng thời thông qua mạch bảo vệ của kháng điện.

6. Máy ct kháng phải được trang bị thiết bị lựa chọn thời điểm đóng ct đảm

bảo khả năng đóng/ct kháng theo yêu cầu vận hành.

7. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 24, ph lc 3.

Cấu hình 28. Cấu hình hệ thống rơle bảo vệ tụ bù ngang 500 kV, 220 kV,

110 kV

1. Mạch bảo vệ số 1: Bao gm chức năng bảo vệ 50/51, 50/51N, 50Ub (bảo

vệ dng không cân bằng giữa các giàn t), 49, 27/59, 50BF (*), FR.

2. Mạch bảo vệ số 2: Bao gm chức năng bảo vệ 50/51, 50/51N, 50Ub (bảo

vệ dng không cân bằng giữa các giàn t), 49, 27/59, 50BF (*), FR.

((*) chức năng 50BF được trang bị trong trường hợp t có máy ct)

3. Tín hiệu dng điện đầu vào của hai thiết bị rơle bảo vệ phải lấy t các cuộn

dng (thứ cấp biến dng điện) khác nhau.

4. Máy ct t phải được trang bị thiết bị lựa chọn thời điểm đóng ct đảm

bảo khả năng đóng/ct t theo yêu cầu vận hành.

5. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 25, ph lc 3.

Cấu hình 29. Cấu hình hệ thống rơle bảo vệ tụ bù ngang tụ bù ngang

đấu nối vào thanh cái trung áp

1. Bảo vệ cho t điện bù ngang đấu nối cấp điện áp 110 kV trở xuống được

trang bị 01 thiết bị rơle bảo vệ tích hợp các chức năng 50/51, 50/51N, 50Ub (bảo

vệ dng không cân bằng giữa các giàn t), 49, 27/59, 50BF (*), FR.

((*) chức năng 50BF được trang bị trong trường hợp t có máy ct)

2. Máy ct t phải được trang bị thiết bị lựa chọn thời điểm đóng ct đảm

bảo khả năng đóng/ct t theo yêu cầu vận hành.

3. Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 26, ph lc 3.

VI. Bảo vệ máy cắt

Cấu hình 30. Cấu hình hệ thống rơle bảo vệ cho máy cắt 500 kV

1. Ngăn máy ct đường dây, máy biến áp: Các chức năng 50BF, 25 phải được

dự phng đúp và được tích hợp trong các thiết bị rơle bảo vệ của đường dây, máy

biến áp, thanh cái hoc trong các thiết bị rơle bảo vệ riêng. Đối với máy ct đường

dây, chức năng 50BF phải có khả năng kiểm tra chống hư hỏng máy ct trong chế

độ ct 1 pha và ct 3 pha máy ct bởi bảo vệ.

2. Ngăn máy ct kháng điện bù ngang, t điện bù ngang, máy ct nối tt t

bù dọc: Chức năng 50BF phải được dự phng đúp và được tích hợp trong các

mạch bảo vệ của kháng điện, t điện, thanh cái hoc trong các thiết bị rơle bảo vệ

riêng.

3. Máy ct liên lạc hoc máy ct phân đoạn: Các chức năng 50BF, 25 phải

được dự phng đúp và được tích hợp trong các thiết bị rơle bảo vệ thanh cái (bảo

vệ chính hoc bảo vệ dự phng) hoc nằm trong thiết bị rơle bảo vệ riêng.

4. Chức năng 25 khi được trang bị phải cho phép cài đt nhiều nhóm chỉnh

định phù hợp vơi yêu cầu cài đt chỉnh định kiểm tra đng bộ theo quy định về

điều kiện ha điện, điều kiện khép mạch vng nêu tại Thông tư quy định quy trình

thao tác trong hệ thống điện quốc gia, cho phép cài đt chỉnh định kiểm tra chỉ có

điện áp một phía.

5. Các máy ct 500 kV phải được trang bị rơle bảo vệ chống chế độ không

toàn pha.

Cấu hình 31. Cấu hình hệ thống rơle bảo vệ cho máy cắt 220 kV

1. Mỗi ngăn máy ct 220 kV phải được trang bị các chức năng 50BF, 25 được

tích hợp trong các thiết bị rơle bảo vệ tương ứng của thiết bị (đường dây, máy biến

áp, thanh cái) hoc nằm trong rơle bảo vệ riêng. Chức năng 25 khi được trang bị

phải cho phép cài đt nhiều nhóm chỉnh định phù hợp với yêu cầu cài đt chỉnh

định kiểm tra đng bộ theo quy định về điều kiện ha điện, điều kiện khép mạch

vng nêu tại Thông tư quy định quy trình thao tác trong hệ thống điện quốc gia,

cài đt chỉnh định kiểm tra chỉ có điện áp một phía. Đối với máy ct đường dây,

chức năng 50BF phải có khả năng kiểm tra chống t chối máy ct trong chế độ

ct 1 pha và ct 3 pha máy ct bởi bảo vệ.

2. Đối với đường dây, thanh cái 220 kV thuộc dạng tăng cường, máy ct nối

đường dây, thanh cái phải được trang bị chức năng 50BF, 25 dự phng đúp và

được tích hợp trong thiết bị bảo vệ đường dây hoc thanh cái hoc nằm trong thiết

bị rơle bảo vệ riêng.

3. Ngăn máy ct kháng điện bù ngang, t điện bù ngang: chức năng 50BF

tích hợp trong các thiết bị rơle bảo vệ của kháng điện, t điện, thanh cái hoc trong

rơle riêng và không phải dự phng.

4. Ngăn máy ct vng được trang bị các rơle bảo vệ sau:

a) Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 21/21N, 21/21N s dng

kênh truyền, 68 (B/T), 67/67N, 50/51, 50/51N, 79, 50BF, SOTF, 85, FR, FL, 60.

b) Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 67/67N, SOTF, 50/51,

50/51N, 27/59, FR, FL, 60.

- Các chức năng bảo vệ và tự động 79, 27/59 không phải dự phng và trang

bị vào một trong hai mạch rơle bảo vệ trên.

- Các chức năng 50BF, 25 không phải dự phng và được tích hợp vào một

trong hai mạch rơle bảo vệ trên hoc thiết bị rơle bảo vệ của thanh cái hoc nằm

trong rơle riêng.

c) Thiết bị rơle bảo vệ trang bị cho máy ct vng phải có số nhóm chỉnh định

phù hợp với số lượng ngăn lộ của trạm.

d) Phải trang bị các mạch chuyển đi nhị thứ (biến dng điện, mạch ct,…)

để đảm bảo khi dùng máy ct vng để thay thế cho bất kỳ máy ct nào nối vào

thanh cái thì vẫn đảm bảo cấu hình rơle bảo vệ cho phần t được thay thế.

e) Cấu hình rơle bảo vệ cho máy ct vng làm chức năng liên lạc thanh cái

(hoc máy ct phân đoạn) phải giống như của máy ct vng và máy ct liên lạc

(hoc máy ct phân đoạn) khi chúng làm chức năng tương ứng.

f) Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 27, ph lc 3.

Cấu hình 32. Cấu hình hệ thống rơle bảo vệ cho máy cắt 110 kV

1. Mỗi ngăn máy ct 110 kV phải được trang bị các chức năng 50BF, 25 được

tích hợp trong các thiết bị rơle bảo vệ tương ứng của thiết bị (đường dây, máy biến

áp, thanh cái) hoc nằm trong rơle bảo vệ riêng. Chức năng 25 khi được trang bị

phải cho phép cài đt nhiều nhóm chỉnh định phù hợp vơi yêu cầu cài đt chỉnh

định kiểm tra đng bộ theo quy định về điều kiện ha điện, điều kiện khép mạch

vng nêu tại Thông tư quy định quy trình thao tác trong hệ thống điện quốc gia,

cài đt chỉnh định kiểm tra chỉ có điện áp một phía.

2. Đối với đường dây, thanh cái 110 kV thuộc dạng tăng cường, máy ct nối

đường dây, thanh cái phải được trang bị chức năng 50BF, 25 dự phng đúp và

được tích hợp trong thiết bị bảo vệ đường dây hoc thanh cái hoc nằm trong thiết

bị rơle bảo vệ riêng.

3. Ngăn máy ct kháng điện bù ngang, t điện bù ngang: Các chức năng

50BF được tích hợp trong các thiết bị rơle bảo vệ của kháng điện, t điện, thanh

cái hoc nằm trong thiết bị rơle bảo vệ riêng.

4. Máy ct vng được trang bị các rơle bảo vệ sau:

a) Mạch bảo vệ số 1: Bao gm các chức năng bảo vệ 21/21N, 21/21N s dng

kênh truyền, 68 (B/T), 67/67N, 50/51, 50/51N, 79, 50BF, 85, FR, FL, 60.

b) Mạch bảo vệ số 2: Bao gm các chức năng bảo vệ 67/67N, 50/51, 50/51N,

27/59, FR, FL, 60.

c) Các chức năng bảo vệ và tự động 79, 27/59 không phải dự phng và được

trang bị vào một trong hai mạch bảo vệ trên.

d) Các chức năng 50BF, 25 không phải dự phng và được trang bị vào một

trong hai mạch bảo vệ trên hoc thiết bị rơle bảo vệ của thanh cái hoc nằm trong

rơle riêng.

e) Thiết bị rơle bảo vệ trang bị cho máy ct vng phải có nhiều nhóm chỉnh

định.

f) Phải trang bị các mạch chuyển đi nhị thứ (biến dng điện, mạch ct,…)

để đảm bảo khi dùng máy ct vng để thay thế cho bất kỳ máy ct nào nối vào

thanh cái thì vẫn đảm bảo cấu hình rơle bảo vệ cho phần t được thay thế.

g) Cấu hình rơle bảo vệ cho máy ct vng làm chức năng liên lạc thanh cái

(hoc máy ct phân đoạn) phải giống như của máy ct vng và máy ct liên lạc

(hoc máy ct phân đoạn) khi chúng làm chức năng tương ứng.

h) Ví d sơ đ nguyên lý bảo vệ của cấu hình rơle bảo vệ dạng này được mô

tả tại hình vẽ 28, ph lc 3.

Cấu hình 33. Cấu hình hệ thống rơle bảo vệ cho máy cắt trung áp trong

trạm biến áp có cấp điện áp cao nhất từ 110 kV trở lên

Máy ct của ngăn lộ trung áp, máy biến áp, kháng điện bù ngang, t điện bù

ngang, ngăn máy ct liên lạc/phân đoạn: các chức năng 50BF, FR được tích hợp

trong thiết bị rơle bảo vệ của ngăn lộ trung áp, máy biến áp, kháng điện, t điện

hoc trong rơle riêng và không phải dự phng. Trong trường hợp xuất tuyến trung

áp/máy biến áp có ngun cấp t hai phía, máy ct ngăn lộ trung áp/máy biến áp,

ngăn máy ct liên lạc/phân đoạn phải được trang bị chức năng 25 và được tích hợp

trong thiết bị rơle bảo vệ ngăn lộ trung áp/máy biến áp hoc trong rơle riêng và

không phải dự phng.

PHỤ LỤC 2

ký hiệu các chức năng rơle bảo vệ và tự động và

tiêu chuẩn cơ bản đối với thiết bị rơle bảo vệ

I. KÝ HIỆU CÁC CHỨC NĂNG RƠLE BẢO VỆ VÀ TỰ ĐỘNG

Ký hiệu

Chức năng

5 (50/27)

Bảo vệ chống đóng máy phát không chủ đích

Bảo vệ khoảng cách

21N

Bảo vệ khoảng cách chạm đất

Bảo vệ quá kích thích (quá t thông)

Rơle kiểm tra đng bộ

Bảo vệ quá nhiệt (dầu/cuộn dây MBA)

Bảo vệ kém áp

Bảo vệ công suất ngược (máy phát)

Bảo vệ công suất máy phát

Bảo vệ mất kích t (máy phát)

Bảo vệ quá dng thứ tự nghịch

46/46BC

Bảo vệ phát hiện chế độ đứt đường dây (thường theo làm

việc dựa trên thành phần dng điện thứ tự nghịch).

Bảo vệ khởi động của máy phát không đng bộ (theo thời

gian khởi động)

Bảo vệ quá tải

49R

Bảo vệ quá tải rotor máy phát

Bảo vệ quá dng ct nhanh

50N, 50G (*)

Bảo vệ quá dng chạm đất ct nhanh

50G hay 50Ns

(*)

Bảo vệ quá dng chạm đất độ nhạy cao ct nhanh s dng

CT dạng xuyến chuyên dng.

50BF

Bảo vệ hư hỏng máy ct

50Ub

Bảo vệ quá dng không cân bằng

50-STUB

Bảo vệ đoạn thanh dẫn (làm việc khi máy ct đường dây

đóng nhưng dao cách ly đường dây mở)

Bảo vệ quá dng

51LF

Bảo vệ quá dng máy phát ở tần số thấp

51N, 51G (*)

Bảo vệ quá dng chạm đất phối hợp thời gian

51G hay 51Ns

(*)

Bảo vệ quá dng chạm đất phối hợp thời gian có độ nhạy

cao ct nhanh s dng CT dạng xuyến chuyên dng.

51/27

Bảo vệ quá dng có khóa điện áp thấp

51V

Bảo vệ quá dng có đc tính hãm theo điện áp

Bảo vệ quá áp

59LF

Bảo vệ quá áp máy phát ở tần số thấp

59N

Bảo vệ quá áp thứ tự không

59TN (hoc

27TN)

Bảo vệ chống chạm đất stator s dng sóng hài bậc 3

Bảo vệ giám sát mạch điện áp

Rơle áp lực

64DC

Bảo vệ chống chạm đất Stator ở tần số thấp

64R

Bảo vệ chống chạm đất rotor

64S-95%

Bảo vệ chống chạm đất 95% Stator

64S - 100%

Bảo vệ chống chạm đất 100% Stator

Bảo vệ quá dng có hướng

67N (*)

Bảo vệ quá dng chạm đất có hướng

67G hay 67Ns

(*)

Bảo vệ quá dng chạm đất có hướng độ nhạy cao s dng

CT dạng xuyến chuyên dng

Bảo vệ phát hiện dao động điện

68B: Khóa khi có dao động điện;

68T: Ct khi có dao động điện (mất đng bộ)

Bảo vệ mức dầu giảm thấp

Rơle giám sát mạch ct

Bảo vệ chống chế độ mất đng bộ máy phát

79 hay 79/25

Rơle tự động đóng lại, trong đó tích hợp chức năng kiểm

tra đng bộ trong chế độ tự động đóng lại.

Bảo vệ sa thải ph tải theo tần số

Rơle gi, nhận thông tin phối hợp tác động với bảo vệ đầu

đối diện

Rơle lockout

87T

Bảo vệ so lệch máy biến áp

87L

Bảo vệ so lệch đường dây

87B

Bảo vệ so lệch thanh cái

87S

Bảo vệ so lệch thanh dẫn

87G

Bảo vệ so lệch máy phát

87I

Bảo vệ so lệch ngang máy phát

87O

Bảo vệ so lệch khối máy phát, máy biến áp

87N

Bảo vệ so lệch dng điện thứ tự không

87E

Bảo vệ so lệch máy biến áp kích t

rơle đầu ra đi ct

Rơle hơi cho bình dầu chính và ngăn điều áp dưới tải

SOTF

Bảo vệ chống đóng vào điểm sự cố

Chức năng ghi sự cố

Chức năng định vị điểm sự cố

POTT

Chức năng bảo vệ khoảng cách phối hợp kênh truyền s

dng vùng bảo vệ trùm toàn bộ đường dây (Permissive

over-reaching transfer trip)

PUTT

Chức năng bảo vệ khoảng cách phối hợp kênh truyền s

dng vùng bảo vệ trùm một phần đường dây (Permissive

under-reaching transfer trip)

DTT

Chức năng truyền ct trực tiếp (Direct transfer trip).

(*) Các bảo vệ 50/51N, 67N là các bảo vệ quá dng thứ tự không s dng

dng thứ tự không được lấy t CT ba pha.

Các bảo vệ 50/51G, 67G, 51Ns, 67Ns là các bảo vệ quá dng thứ tự không

s dng dng thứ tự không được lấy t CT một pha tại điểm trung tính nối đất

hoc lấy t CT dạng xuyến.

II. TIÊU CHUẨN CƠ BẢN ĐỐI VỚI THIẾT BỊ RƠLE BẢO VỆ

1. Tiêu chuẩn IEC 60255

a) Tiêu chuẩn IEC 60255-1 Measuring relays and protection equipment –

Part 1: Common requirements;

b) Tiêu chuẩn IEC 60255-26 Measuring relays and protection equipment –

Part 26: Electromagnetic compatibility requirements;

c) Tiêu chuẩn IEC 60255-27 Measuring relays and protection equipment –

Part 27: Product safety requirements;

d) Tiêu chuẩn IEC 60255-121 Measuring relays and protection equipment -

Part 121: Functional requirements for distance protection;

e) Tiêu chuẩn IEC 60255-127 Measuring relays and protection equipment -

Part 127: Functional requirements for over/under voltage protection;

f) Tiêu chuẩn IEC 60255-151 Measuring relays and protection equipment -

Part 151: Functional requirements for over/under current protection;

g) Tiêu chuẩn IEC 60255-12 Electrical relays - Part 12: Directional relays

and power relays with two input energizing quantities;

h) Tiêu chuẩn IEC 60255-13 Electrical relays - Part 13: Biased (percentage)

differential relays;

i) Tiêu chuẩn IEC 60255-21-1 Electrical relays - Part 21: Vibration, shock,

bump and seismic tests on measuring relays and protection equipment - Section

One: Vibration tests (sinusoidal);

j) Tiêu chuẩn IEC 60255-21-2 Electrical relays - Part 21: Vibration, shock,

bump and seismic tests on measuring relays and protection equipment - Section

Two: Shock and bump tests;

k) Tiêu chuẩn IEC 60255-21-3 Electrical relays - Part 21: Vibration, shock,

bump and seismic tests on measuring relays and protection equipment - Section

3: Seismic tests;

l) Tiêu chuẩn IEC 60255-24 Measuring relays and protection equipment –

Part 24: Common format for transient data exchange (COMTRADE) for power

systems;

2. Tiêu chuẩn IEC 61850 về “Mạng giao tiếp và hệ thống cho tự động hóa

trong hoạt động điện lực” (tất cả các phần).

3. Tiêu chuẩn IEEE Std C37.90 IEEE Standard for Relays and Relay Systems

Associated with Electric Power Apparatus.

4. Tiêu chuẩn IEEE Std C37.113 “IEEE Guide for Protective Relay

Applications to Transmission Lines”.

5. Tiêu chuẩn IEEE Std C37.91 “IEEE Guide for Protective Relay

Applications to Power Transformers”.

6. Tiêu chuẩn IEEE Std C37.109 “IEEE Guide for the Protection of Shunt

Reactors”.

7. Tiêu chuẩn IEEE Std C37.99 “IEEE Guide for the Protection of Shunt

Capacitor Banks”.

8. Tiêu chuẩn IEEE Std C37.116 “IEEE Guide for Protective Relay

Application to Transmission-Line Series Capacitor Banks”.

9. Tiêu chuẩn IEEE Std C37.234 “IEEE Guide for Protective Relay

Applications to Power System Buses”.

10. Tiêu chuẩn IEEE Std C37.119 “IEEE Guide for Breaker Failure

Protection of Power Circuit Breaker”.

11. Tiêu chuẩn IEEE Std C37.104 “IEEE Guide for Automatic Reclosing of

Circuit Breakers for AC Distribution and Transmission Lines”.

12. Tiêu chuẩn IEEE Std C37.117 "IEEE Guide for the Applications of

Protective Relays used for Abnormal Frequency Load Shedding and Restoration”.

PHỤ LỤC 3

Hình vẽ 1. Sơ đồ nguyên lý bảo vệ đường dây 500 kV

Hình vẽ 2. Sơ đồ nguyên lý bảo vệ đường dây 220 kV

Hình vẽ 3. Sơ đồ nguyên lý bảo vệ cho đường dây 110 kV

Hình vẽ 4. Sơ đồ nguyên lý bảo vệ máy biến áp 500/220 kV

Hình vẽ 5. Sơ đồ nguyên lý bảo vệ máy biến áp 220/110 kV

Hình vẽ 6. Sơ đồ nguyên lý bảo vệ máy biến áp phân phối 500 kV hoặc 220 kV (HV/MV hoặc HV/MV1/MV2)

Hình vẽ 7. Sơ đồ nguyên lý bảo vệ máy biến áp phân phối 110 kV (HV/MV hoặc HV/MV1/MV2)

Hình vẽ 8. Sơ đồ nguyên lý bảo vệ thanh cái 500 kV, 220 kV thuộc dạng tăng cường

Hình vẽ 9. Sơ đồ nguyên lý bảo vệ thanh cái 220 kV dạng tiêu chuẩn và thanh cái 110 kV

Hình vẽ 10. Sơ đồ nguyên lý bảo vệ thanh cái trung áp trong trạm biến áp có cấp điện áp cao nhất từ 110 kV trở lên

Hình vẽ 11. Sơ đồ nguyên lý bảo vệ khối máy phát – máy biến áp có công suất đặt > 80MW

A_Sơ đồ sử dụng hai bảo vệ 87T cho MBA tăng áp

B_ Sơ đồ sử dụng một bảo vệ 87T cho MBA tăng áp, một bảo vệ 87O cho khối khối máy phát – máy biến áp

Hình vẽ 12. Sơ đồ nguyên lý bảo vệ khối máy phát – máy biến áp có công suất đặt 10÷80MW, máy bi n áp tăng áp

đấu nối vào cấp điện áp 500 kV/hoặc 220 kV

Hình vẽ 13. Sơ đồ nguyên lý bảo vệ khối máy phát - máy biến áp có công suất đặt 10÷80MW, máy bi n áp tăng áp

đấu nối vào cấp điện áp 110 kV

Hình vẽ 14. Sơ đồ nguyên lý bảo vệ khối máy phát - máy biến áp có công suất đặt dưới 10MW, máy bi n áp tăng áp

đấu nối vào cấp điện áp 110 kV

Hình vẽ 15. Sơ đồ nguyên lý bảo vệ t máy phát điện có công suất đặt 10÷80MW, đấu nối vào thanh góp trung áp

Hình vẽ 16. Sơ đồ nguyên lý bảo vệ t máy phát điện có công suất đặt dưới 10MW, đấu nối vào thanh góp trung áp

và có trung tính nối đất trực tiếp hoặc nối đất qua điện trở

Hình vẽ 17. Sơ đồ nguyên lý bảo vệ t máy phát điện có công suất đặt dưới 10MW, đấu nối vào thanh góp trung áp

và có trung tính cách ly

Hình vẽ 18. Sơ đồ nguyên lý bảo vệ t máy phát điện không đồng bộ đấu nối vào thanh góp trung áp

Hình vẽ 19. Sơ đồ nguyên lý bảo vệ máy phát điện sử dụng năng lượng mặt trời/gió đấu nối vào thanh góp trung áp

có chế độ nối đất trung tính là nối đất trực tiếp

Hình vẽ 20. Sơ đồ nguyên lý bảo vệ máy phát điện sử dụng năng lượng mặt trời/gió đấu nối vào thanh góp trung áp

có chế độ nối đất trung tính là trung tính cách ly hoặc nối đất qua trở kháng

Hình vẽ 21. Sơ đồ nguyên lý bảo vệ máy biết áp tăng áp (của một nhóm t máy) đấu nối vào cấp điện áp 220

kV; hoặc máy biến áp tăng áp (của một nhóm t máy) có công suất đặt > 80MW và đấu nối vào cấp điện áp

110 kV

Hình vẽ 22. Sơ đồ nguyên lý bảo vệ máy biến áp tăng áp (của một nhóm t máy) có công suất ≤ 80MW đấu nối

vào cấp điện áp 110 kV

Hình vẽ 23. Sơ đồ nguyên lý bảo vệ bảo vệ kháng điện bù ngang 500 kV, 220 kV

Hình vẽ 24. Sơ đồ nguyên lý bảo vệ kháng điện bù ngang 110 kV

Hình vẽ 25. Sơ đồ nguyên lý bảo vệ tụ bù ngang 500 kV, 220 kV, 110 kV

Hình vẽ 26. Sơ đồ nguyên lý bảo vệ tụ bù ngang đấu nối vào thanh cái trung áp

Hình vẽ 27. Sơ đồ nguyên lý bảo vệ Ngăn máy cắt vòng 220kV

Hình vẽ 28. Sơ đồ nguyên lý bảo vệ Ngăn máy cắt vòng 110kV

Bạn chưa Đăng nhập thành viên.

Đây là tiện ích dành cho tài khoản thành viên. Vui lòng Đăng nhập để xem chi tiết. Nếu chưa có tài khoản, vui lòng Đăng ký tại đây!

Hồ sơ dự án

Hồ sơ dự án tổng hợp toàn bộ tài liệu liên quan đến quá trình xây dựng Dự thảo đang xem.

Bạn chưa Đăng nhập thành viên.

Đây là tiện ích dành cho tài khoản Tiêu chuẩn hoặc Nâng cao. Vui lòng Đăng nhập để xem chi tiết Hồ sơ dự án

Nếu chưa có tài khoản, Đăng ký tại đây!

Dự thảo DT_01: Tài liệu về phạm vi, cách bố trí và yêu cầu kỹ thuật đối với các thiết bị rơle bảo vệ cho tổ máy phát điện, máy biến áp, thanh cái và đường dây đấu nối vào lưới điện truyền tải

Bạn chưa Đăng nhập thành viên.

Đây là tiện ích dành cho tài khoản thành viên. Vui lòng Đăng nhập để xem chi tiết. Nếu chưa có tài khoản, vui lòng Đăng ký tại đây!

* Lưu ý: Để đọc được văn bản tải trên Luatvietnam.vn, bạn cần cài phần mềm đọc file DOC, DOCX và phần mềm đọc file PDF.

Hải Yến
