Quy chuẩn QCVN 37:2018/BTTTT Thiết bị vô tuyến di động mặt đất có ăng ten liền

QCVN 37:2018/BTTTT

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ THIẾT BỊ VÔ TUYẾN DI ĐỘNG MẶT ĐẤT CÓ ĂNG TEN LIỀN DÙNG CHO THOẠI TƯƠNG TỰ

National technical regulation on land mobile radio equipment using an integral antenna intended primarily for analogue speech

Mục lục

1. QUY ĐỊNH CHUNG

1.1. Phạm vi điều chỉnh

1.2. Đối tượng áp dụng

1.3. Tài liệu viện dẫn

1.4. Giải thích từ ngữ

1.5. Ký hiệu

1.6. Chữ viết tắt

2. QUY ĐỊNH KỸ THUẬT

2.1. Yêu cầu chung

2.1.1. Thiết bị cần đo

2.1.2. Điều kiện đo, nguồn điện và nhiệt độ môi trường

2.1.3. Các điều kiện khác

2.1.4. Giải thích các kết quả đo

2.2. Các yêu cầu đối với máy phát

2.2.1. Sai số tần số

2.2.2. Công suất bức xạ hiệu dụng

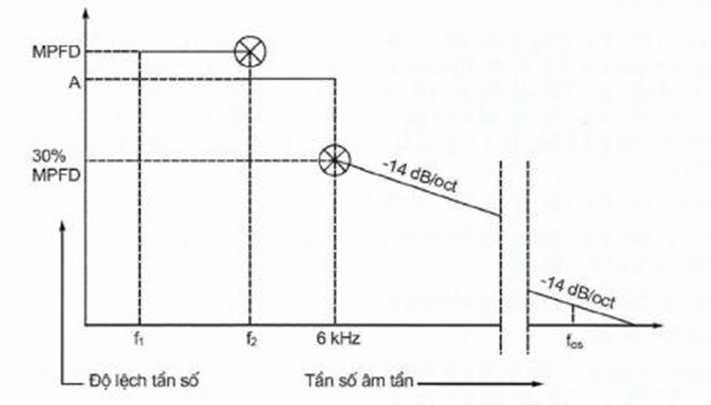

2.2.3. Độ lệch tần số cho phép cực đại

2.2.4. Công suất kênh lân cận và kênh xen kẽ

2.2.5. Phát xạ giả

2.2.6. Hoạt động thoại của máy phát

2.2.7. Thời gian truyền lớn nhất

2.3. Các yêu cầu đối với máy thu

2.3.1. Độ nhạy khả dụng trung bình (cường độ trường, thoại)

2.3.2. Triệt nhiễu đồng kênh

2.3.3. Độ chọn lọc kênh lân cận

2.3.4. Triệt đáp ứng giả

2.3.5. Triệt đáp ứng xuyên điều chế

2.3.6. Đặc tính chặn

2.3.7. Bức xạ giả

3. QUY ĐỊNH VỀ QUẢN LÝ

4. TRÁCH NHIỆM CỦA TỔ CHỨC, CÁ NHÂN

5. TỔ CHỨC THỰC HIỆN

Phụ lục A (Quy định) Đo trường bức xạ

Phụ lục B (Quy định) Chỉ tiêu kỹ thuật cho các sơ đồ đo lường cụ thể

Phụ lục C (Quy định) Bộ lọc chắn dải (cho máy đo SINAD)

THƯ MỤC TÀI LIỆU THAM KHẢO

Lời nói đầu

QCVN 37:2018/BTTTT thay thế QCVN 37:2011/BTTTT.

QCVN 37:2018/BTTTT phù hợp với tiêu chuẩn ETSI EN 300 296 V2.1.1 (2016-03) của Viện Tiêu chuẩn viễn thông châu Âu (ETSI).

QCVN 37:2018/BTTTT do Viện Khoa học Kỹ thuật Bưu điện biên soạn, Vụ Khoa học và Công nghệ thẩm định và trình duyệt, Bộ Thông tin và Truyền thông ban hành kèm theo Thông tư số  /2018/TTBTTTT ngày  tháng  năm 2018.

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ THIẾT BỊ VÔ TUYẾN DI ĐỘNG MẶT ĐẤT CÓ ĂNG TEN LIỀN DÙNG CHO THOẠI TƯƠNG TỰ

National technical regulation on land mobile radio equipment using an integral antenna intended primarily for analogue speech

1. QUY ĐỊNH CHUNG

1.1. Phạm vi điều chỉnh

Quy chuẩn này áp dụng cho thiết bị vô tuyến có ăng ten liền dùng phương thức điều chế góc trong các nghiệp vụ di động mặt đất, chủ yếu cho thoại tương tự, hoạt động trong băng tần số vô tuyến điện từ 30 MHz đến 1 000 MHz với các khoảng cách kênh là 12,5 kHz và 25 kHz.

Quy chuẩn này cũng áp dụng cho thiết bị PMR 446 theo ECC/DEC/(15)05 đáp ứng các yêu cầu về thiết bị bộ đàm công suất thấp được miễn giấy phép sử dụng tần số vô tuyến điện theo quy định tại Thông tư số 46/2016/TT-BTTTT ngày 26/12/2016 của Bộ trưởng Bộ Thông tin và Truyền thông. Lưu ý rằng thiết bị PMR 446 có yêu cầu kết hợp máy thu và có thể có yêu cầu về thời gian truyền tối đa 180 s và VOX.

Bảng 1 - Băng tần số vô tuyến điện

1.2. Đối tượng áp dụng

Quy chuẩn này được áp dụng cho các tổ chức, cá nhân Việt Nam và nước ngoài có hoạt động sản xuất, kinh doanh các thiết bị thuộc phạm vi điều chỉnh trong mục 1.1 trên toàn lãnh thổ Việt Nam.

1.3. Tài liệu viện dẫn

ETSI TR 100 028 (V1.4.1) (12-2001) (all parts): "Electromagnetic compatibility and Radio spectrum Matters (ERM); Uncertainties in the measurement of mobile radio equipment characteristics".

ANSI C63.5 (2006): "American National Standard for Calibration of Antennas Used for Radiated Emission Measurements in Electro Magnetic Interference".

ETSI TR 100 028-2 (V1.4.1) (12-2001): "Electromagnetic compatibility and Radio spectrum Matters (ERM); Uncertainties in the measurement of mobile radio equipment characteristics; Part 2".

Recommendation ITU-T 0.41 (1994): "Psophometer for use on telephone-type circuits".

ETSI EN 300 793 (V1.1.1): "Electromagnetic compatibility and Radio spectrum Matters (ERM); Land mobile service; Presentation of equipment for type testing.

CEPT/ERC/REC 74-01E: "Unwanted emissions in the spurious domain" (Siófok 1998, Nice 1999, Sesimbra 2002; Hradec Kralove 2005).

ECC/DEC/(15)05: "The harmonised frequency range 446.0-446.2 MHz, technical characteristics, exemption from individual licensing and free carriage and use of analogue and digital PMR 446 applications".

ETSI TR 102 273 (V1.2.1) (all parts): "Electromagnetic compatibility and Radio spectrum Matters (ERM); Improvement on Radiated Methods of Measurement (using test site) and evaluation of the corresponding measurement uncertainties".

1.4. Giải thích từ ngữ

1.4.1. 50 Ω

Thuần trở 50 Ôm.

1.4.2. Kênh lân cận và kênh xen kẽ (adjacent and alternate channels)

- Kênh lân cận: Là hai kênh có độ lệch đối với kênh mong muốn bằng một lần khoảng cách kênh.

- Kênh xen kẽ: Là hai kênh có độ lệch đối với kênh mong muốn bằng hai lần khoảng cách kênh.

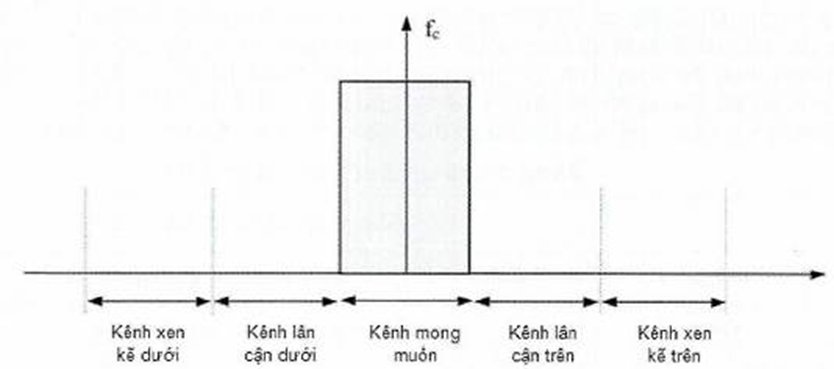

Hình 1 - Định nghĩa kênh lân cận và kênh xen kẽ

1.4.3. Điều chế góc (angle modulation)

Điều chế pha hay điều chế tần số.

1.4.4. Tải tần số âm tần (audio frequency load)

Tải tần số âm tần là một điện trở hoặc thay thế tương đương với điện trở đó, có giá trị bằng trở kháng của bộ chuyển đổi âm tần tại tần số 1 000 Hz, do nhà sản xuất quy định và có khả năng chịu được công suất ra âm tần cực đại của thiết bị cần đo kiểm.

CHÚ THÍCH: Trong một số trường hợp, cần thiết đặt một biến áp cách ly giữa các kết cuối đầu ra của máy thu cần đo kiểm và tải này.

1.4.5. Kết cuối tần số âm tần (audio frequency termination)

Kết cuối tần số âm tần là kết nối phục vụ mục đích đo kiểm máy thu ngoại trừ tải tần số âm tần.

CHÚ THÍCH: Thông thường, thiết bị kết cuối do nhà sản xuất lựa chọn hoặc là thỏa thuận giữa nhà sản xuất và phòng thử nghiệm và yêu cầu ghi rõ trong các biên bản đo kiểm. Nếu yêu cầu thiết bị đặc biệt, nên để nhà sản xuất thiết bị cung cấp.

1.4.6. Phép đo dẫn (conducted measurements)

Phép đo được thực hiện bằng cách nối trực tiếp với thiết bị cần đo kiểm.

1.4.7. Ăng ten liền (integral antenna)

Ăng ten được thiết kế để gắn vào thiết bị mà không sử dụng đầu nối ngoài trở kháng 50 Ω và được coi là một phần của thiết bị.

CHỦ THÍCH: Ăng ten liền có thể được gắn cố định bên trong hoặc bên ngoài thiết bị.

1.4.8. Thiết bị công suất thấp (low power equipment)

Thiết bị mà công suất bức xạ hiệu dụng của máy phát, đo theo mục 2.2.2, không được vượt quá 500 mW.

1.4.9. Mạch lọc tạp âm thoại (psophometric weighting network)

Mạch lọc tạp âm thoại được trình bày trong Khuyến nghị ITU-T O.41.

1.4.10. Phép đo bức xạ (radiated measurements)

Phép đo giá trị tuyệt đối của trường bức xạ.

1.4.11. Máy đo SINAD (SINAD Meter)

Thiết bị dùng để đo tỷ số SND/ND sử dụng bộ lọc chắn dải.

1.4.12. Dải chuyển mạch (switching range (sr))

Dải tần số cực đại, theo quy định của nhà sản xuất, trên đó máy thu hoặc máy phát có thể hoạt động trong dải đồng chỉnh mà không cần lập trình lại hoặc đồng chỉnh lại.

1.5. Ký hiệu

1.6. Chữ viết tắt

2. QUY ĐỊNH KỸ THUẬT

2.1. Yêu cầu chung

2.1.1. Thiết bị cần đo

Thiết bị độc lập cần được trang bị đầy đủ các thiết bị phụ trợ cần thiết để đo kiểm.

Nếu một thiết bị có một số tính năng tùy chọn, được coi là không gây ảnh hưởng đến các tham số RF thì các bài đo kiểm chỉ cần thực hiện trên thiết bị được cấu hình với sự kết hợp các tính năng phức tạp nhất.

Trong trường hợp có thể thực hiện được, thiết bị cần đo phải cung cấp kết nối 50 Ω cho các phép đo mức công suất RF dẫn.

Trong trường hợp thiết bị không có kết nối cố định 50 Ω thì có thể sử dụng mẫu thứ hai của thiết bị với đầu nối ăng ten tạm thời để dễ kiểm tra. Không sử dụng bất kỳ mẫu đã bị sửa đổi nào cho phép đo bức xạ.

Chỉ tiêu của thiết bị cần đo phải đại diện cho chỉ tiêu của mẫu sản phẩm tương ứng.

CHÚ THÍCH: Hướng dẫn cụ thể xem trong ETSI EN 300 793.

2.1.2. Điều kiện đo, nguồn điện và nhiệt độ môi trường

2.1.2.1. Các điều kiện đo bình thường và tới hạn

Thông thường các phép đo được thực hiện ở điều kiện bình thường và khi có yêu cầu phải thực hiện cả ở điều kiện tới hạn.

2.1.2.2. Nguồn điện đo

Trong khi thực hiện phép đo, nguồn điện cung cấp cho thiết bị phải thay thế bằng một nguồn điện đo kiểm có khả năng cung cấp điện áp bình thường và điện áp tới hạn như được quy định trong 2.1.2.3.2 và 2.1.2.4.2. Nội trở thuần của nguồn điện đo kiểm phải đủ nhỏ để không gây ảnh hưởng đến kết quả đo kiểm. Để phục vụ cho việc đo kiểm, điện áp của nguồn điện sẽ được đo tại đầu vào của thiết bị đo.

Đối với thiết bị sử dụng điện ắc quy thì cần ngắt nguồn ắc quy ra và nguồn điện đo kiểm được cung cấp phải giống với điện áp ắc quy của thiết bị.

Trong khi thực hiện đo kiểm, điện áp nguồn điện luôn được duy trì với dung sai nhỏ hơn ±1 % so với điện áp ban đầu thực hiện phép đo. Giá trị dung sai này là rất quan trọng cho các phép đo công suất, với dung sai càng nhỏ thì giá trị về độ không đảm bảo đo sẽ càng tốt.

2.1.2.3. Các điều kiện đo bình thường

2.1.2.3.1. Nhiệt độ và độ ẩm bình thường

Để thực hiện đo kiểm, điều kiện về độ ẩm và nhiệt độ bình thường sẽ là bất cứ giá trị nào trong dải nhiệt độ và độ ẩm sau đây:

• Nhiệt độ: từ +15 °C đến +35 °C;

• Độ ẩm tương đối: từ 20 % đến 75 %.

Khi không thể tiến hành các phép đo kiểm trong điều kiện này, cần ghi chú lại, ghi rõ nhiệt độ môi trường và độ ẩm tương đối trong các phép đo kiểm và ghi vào bản báo cáo đo kiểm.

2.1.2.3.2. Nguồn điện đo bình thường

a. Điện áp lưới

Điện áp đo kiểm bình thường cho các thiết bị kết nối vào nguồn điện lưới sẽ là điện áp lưới danh định. Đối với mục đích của Quy chuẩn này, điện áp danh định phải là điện áp được công bố cho thiết bị.

Tần số của nguồn điện đo kiểm ứng với tần số điện lưới xoay chiều (AC) phải từ 49 Hz đến 51 Hz.

b. Nguồn điện ắc quy chì axit sử dụng trên các phương tiện vận tải

Khi thiết bị vô tuyến được thiết kế để hoạt động với các nguồn ắc quy chì axít thông dụng sử dụng trên phương tiện vận tải, thì điện áp đo kiểm bình thường sẽ gấp 1,1 lần điện áp danh định của ắc quy. Với điện áp danh định là 6 V và 12 V thì điện áp đo kiểm bình thường tương ứng là 6,6 V và 13,2 V.

c. Các nguồn điện khác

Để sử dụng các nguồn điện hoặc các kiểu ắc quy khác (sơ cấp hoặc thứ cấp) thì điện áp đo kiểm bình thường phải tuân thủ theo điện áp mà nhà sản xuất thiết bị công bố.

2.1.2.4. Các điều kiện đo tới hạn

2.1.2.4.1. Nhiệt độ tới hạn

Đối với các phép đo kiểm tại nhiệt độ tới hạn, phép đo phải được thực hiện theo các thủ tục trình bày trong mục 2.1.2.5 ở các nhiệt độ cao hơn và thấp hơn của hai khoảng sau:

• Từ -20 °C đến +55 °C.

Tất cả các thiết bị di động và cầm tay.

Trạm gốc dùng cho những điều kiện khí hậu ngoài trời/không kiểm soát được.

• Từ 0 °C đến +40 °C.

Trạm gốc cho những điều kiện khí hậu trong nhà/ kiểm soát được.

Trong trường hợp thiết bị trạm gốc, nhà cung cấp phải khai báo những điều kiện mà thiết bị được dự định lắp đặt.

2.1.2.4.2. Các điện áp nguồn đo tới hạn

a. Điện áp lưới

Điện áp đo kiểm tới hạn cho thiết bị kết nối với nguồn điện lưới AC sẽ là điện áp lưới danh định ±10 %.

b. Nguồn điện ắc quy chì axit sử dụng trên các phương tiện vận tải

Khi thiết bị được thiết kế để hoạt động với các nguồn ắc quy chì axít thông dụng sử dụng trên phương tiện vận tải, điện áp đo kiểm tới hạn sẽ gấp 1,3 và 0,9 lần điện áp danh định của ắc quy. Với điện áp danh định là 6 V thì điện áp đo kiểm tới hạn tương ứng là 7,8 V và 5,4 V và với điện áp danh định là 12 V thì điện áp đo kiểm tới hạn tương ứng là 15,6 V và 10,8 V.

c. Các nguồn điện sử dụng từ các loại ắc quy khác

Các điện áp đo kiểm tới hạn cận dưới cho thiết bị có nguồn điện sử dụng các ắc quy dưới đây sẽ là:

• Đối với kiểu ắc quy Lithium hoặc Leclanché: bằng 0,85 lần điện áp danh định của ắc quy;

• Đối với kiểu ắc quy Nickel-Cadmium hoặc thủy ngân: bằng 0,9 lần điện áp danh định của ắc quy.

Không áp dụng các điện áp đo kiểm tới hạn cận trên.

Trong trường hợp không áp dụng điện áp đo kiểm tới hạn cận trên của điện áp danh định thì sử dụng bốn điều kiện đo kiểm tới hạn tương ứng sau đây:

• V_min/T_min, V_min/T_max

• (V_max= điện áp danh định)/T_min, (V_max= điện áp danh định)/T_max

d. Các nguồn điện khác

Đối với thiết bị sử dụng các nguồn điện khác hoặc thiết bị có khả năng hoạt động với các điện áp khác nhau thì điện áp đo kiểm tới hạn thích hợp sẽ được nhà sản xuất thiết bị công bố hoặc các giá trị này được thỏa thuận giữa nhà sản xuất thiết bị với tổ chức thử nghiệm. Các giá trị điện áp này sẽ được ghi vào bản báo cáo đo kiểm.

2.1.2.5. Thủ tục đo tại các nhiệt độ tới hạn

Trước khi thực hiện phép đo, thiết bị phải đạt được cân bằng nhiệt trong phòng đo. Thiết bị phải được tắt trong quá trình ổn định nhiệt độ.

Trong trường hợp thiết bị có mạch ổn định nhiệt độ để hoạt động liên tục, các mạch ổn định nhiệt độ này phải được bật trong thời gian 15 min sau khi đạt được cân bằng nhiệt và sau đó thiết bị phải đạt được các yêu cầu quy định. Đối với các thiết bị như vậy, nhà sản xuất thiết bị phải cung cấp mạch nguồn điện nuôi tinh thể dao động nội, mạch này độc lập với nguồn điện cấp tới phần còn lại của thiết bị.

Nếu không kiểm tra được cân bằng nhiệt bằng các phép đo, thời gian ổn định nhiệt độ phải ít nhất là 1 h hoặc với thời gian lâu hơn theo quyết định của tổ chức thử nghiệm.

Trình tự phép đo phải được lựa chọn và độ ẩm của phòng đo được điều chỉnh sao cho không diễn ra hiện tượng ngưng tụ.

2.1.2.5.1. Thủ tục đo đối với thiết bị hoạt động liên tục

Nếu nhà sản xuất công bố thiết bị được thiết kế để hoạt động liên tục, thủ tục đo phải như sau:

• Trước khi đo ở các nhiệt độ tới hạn trên, thiết bị phải được đặt trong phòng đo cho đến khi đạt được cân bằng nhiệt. Sau đó bật thiết bị ở trạng thái phát trong thời gian 0,5 h, sau thời gian này thiết bị phải đạt được các yêu cầu quy định.

• Trước khi đo ở nhiệt độ tới hạn dưới, thiết bị phải được đặt trong phòng đo cho đến khi đạt được cân bằng nhiệt, sau đó chuyển tới trạng thái chờ hoặc thu trong thời gian 1 min, sau thời gian này thiết bị phải đạt được các yêu cầu quy định.

2.1.2.5.2. Thủ tục đo đối với thiết bị hoạt động không liên tục

Nếu nhà sản xuất công bố thiết bị được thiết kế để hoạt động gián đoạn, thủ tục đo phải như sau:

• Trước khi đo ở các nhiệt độ tới hạn trên, thiết bị phải được đặt trong phòng đo cho đến khi đạt được cân bằng nhiệt. Sau đó bật thiết bị ở trạng thái phát trong thời gian 1 min, tiếp theo là 4 min ở trạng thái thu, sau thời gian này thiết bị phải đạt được các yêu cầu quy định.

• Trước khi đo ở nhiệt độ tới hạn dưới, thiết bị phải được đặt trong phòng đo cho đến khi đạt được cân bằng nhiệt, sau đó chuyển tới trạng thái chờ hoặc thu trong thời gian 1 min, sau thời gian này thiết bị phải đạt được các yêu cầu quy định.

2.1.3. Các điều kiện khác

2.1.3.1. Tín hiệu đo

Các tín hiệu điều chế đo kiểm là các tín hiệu băng tần cơ sở, sử dụng để điều chế sóng mang hoặc bộ tạo tín hiệu. Chúng phụ thuộc vào kiểu thiết bị cần đo kiểm và cả phép đo cần thực hiện.

Các tín hiệu điều chế đo kiểm là:

• A-M1: tần số 1 000 Hz tại mức mà tạo ra độ lệch 12 % khoảng cách kênh.

• A-M2: tần số 1 250 Hz tại mức mà tạo ra độ lệch 12 % khoảng cách kênh.

• A-M3: tần số 400 Hz tại mức mà tạo ra độ lệch 12 % khoảng cách kênh. Tín hiệu này được sử dụng như tín hiệu không mong muốn,

Đối với điều chế đo kiểm bình thường, tần số điều chế phải là 1 kHz và độ lệch tần số kết quả phải bằng 60% độ lệch tần số cho phép tối đa trong mục 2.2.3.2.

Tín hiệu đo kiểm phải không có sự điều biến biên độ.

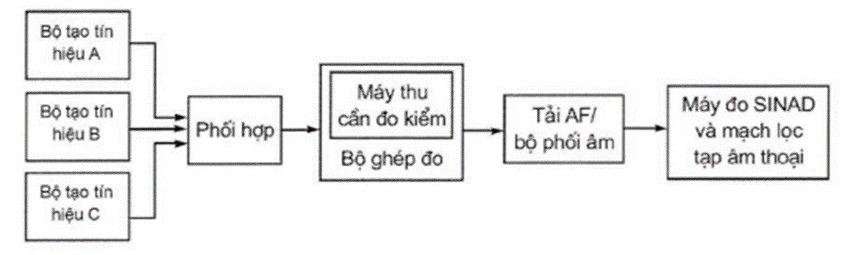

Các nguồn tín hiệu đo kiểm tại đầu vào máy thu phải được nối theo cách mà trở kháng nguồn đưa ra tới đầu vào máy thu là 50 Ω (không đáp ứng, mục 2.1.3.2).

Yêu cầu này phải được đáp ứng bất kể trường hợp có một hoặc nhiều tín hiệu sử dụng đồng thời mạng kết hợp được áp dụng cho máy thu,

Các mức tín hiệu đo kiểm tại các đầu vào máy thu (đầu nối RF) phải được biểu diễn dưới dạng emf.

Tác động của các nhiễu xuyên điều chế và nhiễu phát sinh trong các nguồn tín hiệu đo kiểm sẽ không đáng kể.

2.1.3.2. Ăng ten giả

Ăng ten giả là một tải điện trở thuần 50 Ω không bức xạ, được nối với kết cuối bộ ghép đo khi đo kiểm máy phát có yêu cầu sử dụng bộ ghép đo.

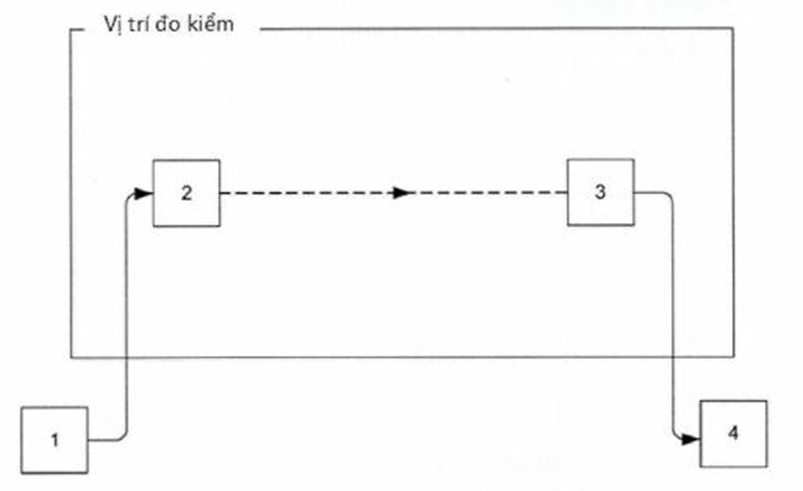

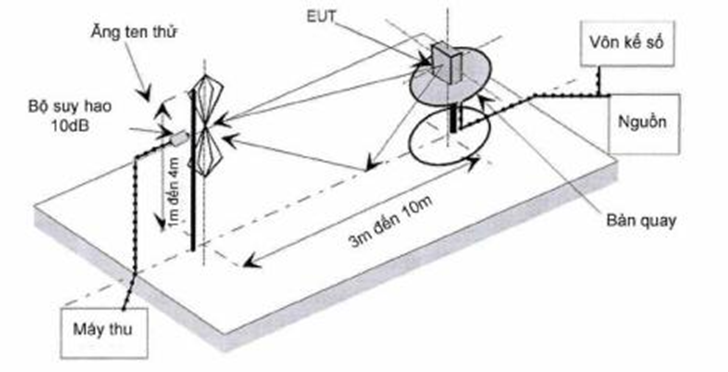

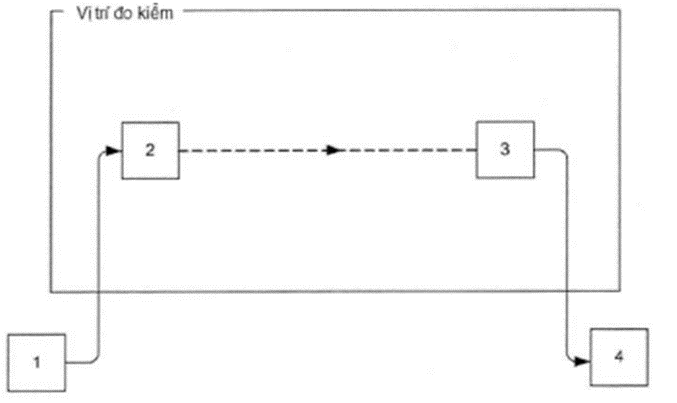

2.1.3.3. Vị trí đo và sơ đồ đo chung cho các phép đo bức xạ

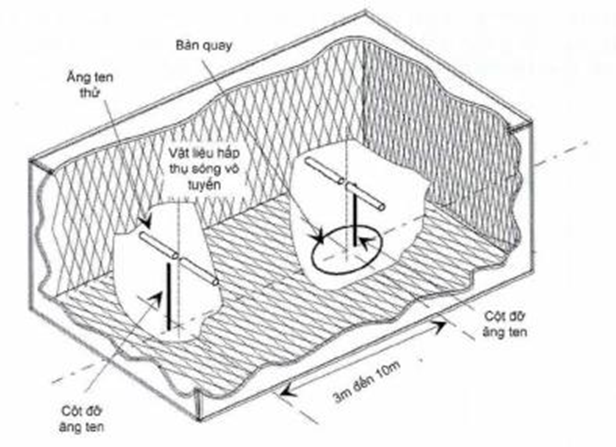

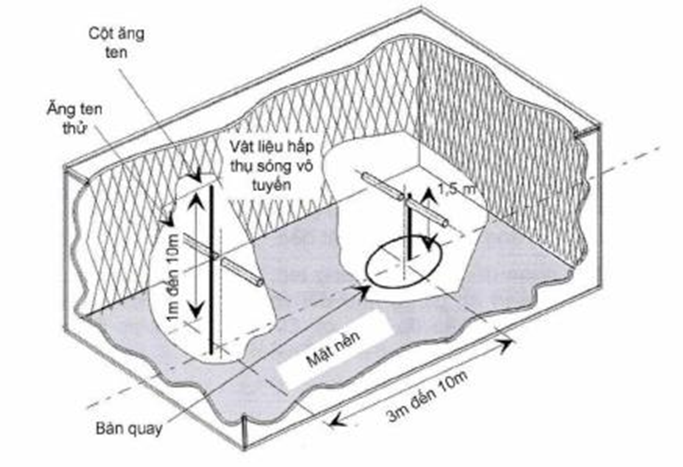

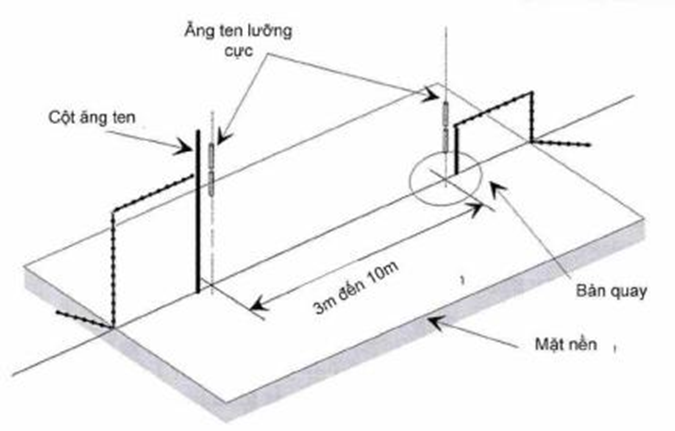

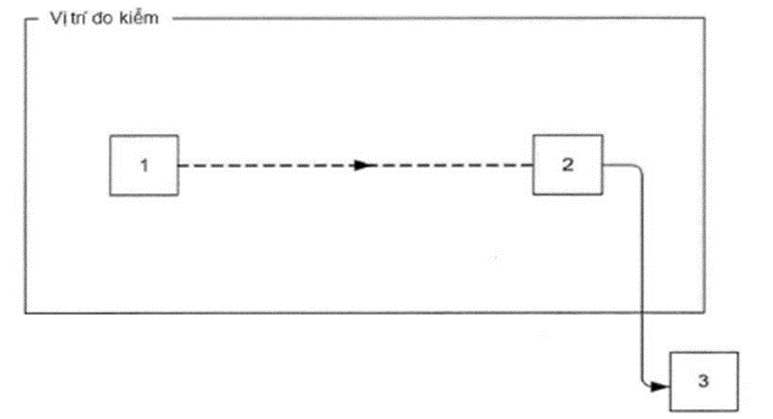

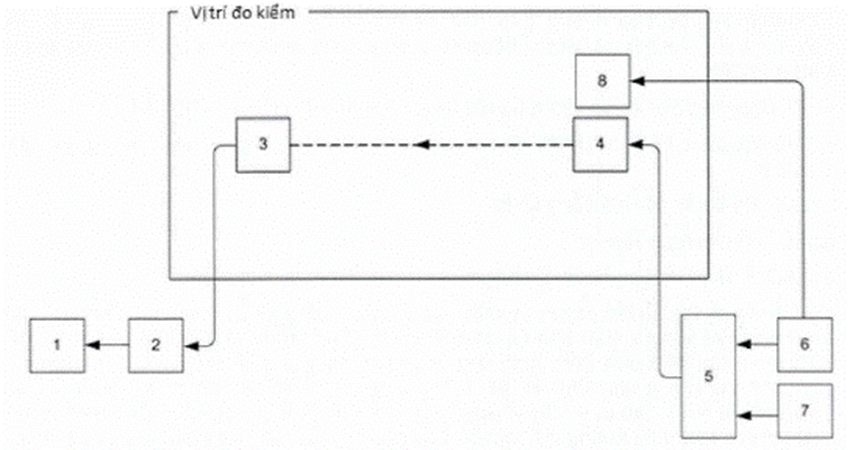

Phụ lục A trình bày về vị trí đo kiểm bức xạ. Phụ lục này cũng mô tả chi tiết về sơ đồ phép đo bức xạ.

2.1.3.4. Cách bố trí các tín hiệu đo tại đầu vào của máy phát

Đối với mục đích của Quy chuẩn này, tín hiệu điều chế âm tần của máy phát sẽ được đưa tới các đầu vào micro với micro bên trong được ngắt ra trừ khi có chỉ dẫn khác.

2.1.3.5. Phép đo độ suy giảm

2.1.3.5.1. Định nghĩa

Phép đo độ suy giảm là phép đo được thực hiện cho máy thu, mục đích để xác định độ suy giảm chất lượng của máy thu do sự xuất hiện của một hay nhiều tín hiệu không mong muốn (nhiễu). Đối với những phép đo như vậy, mức tín hiệu mong muốn phải được điều chỉnh đến mức giới hạn của độ nhạy khả dụng trung bình.

Phép đo độ suy giảm chia thành 2 loại:

a) Phép đo được tiến hành ở vị tri đo kiểm thích hợp (theo mục 2.3.4, mục 2.3.6 và mục A.1).

b) Phép đo được tiến hành sử dụng bộ ghép đo (theo mục 2.3.2, mục 2.3.3, mục 2.3.5 và mục A.4).

Chỉ sử dụng bộ ghép đo cho những phép đo kiểm mà ở đó sự sai lệch về tần số giữa tín hiệu đo kiểm mong muốn và không mong muốn là rất nhỏ so với tần số thực tế, do vậy suy hao ghép nối của bộ ghép đo là như nhau đối với tín hiệu mong muốn và không mong muốn.

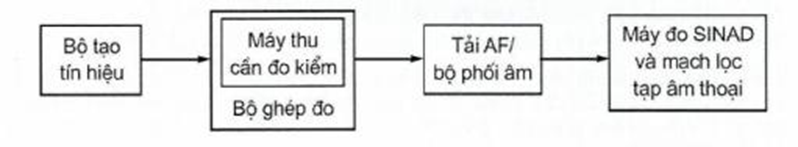

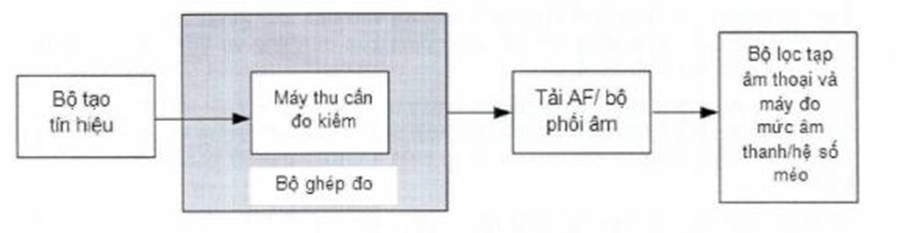

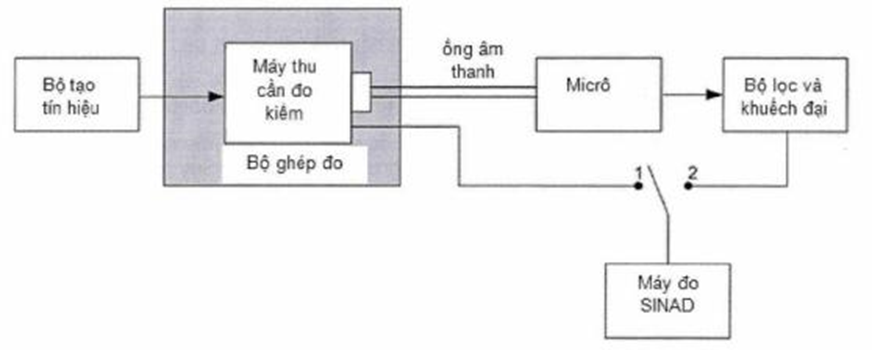

2.1.3.5.2. Thủ tục đo khi sử dụng bộ ghép đo

Nối bộ ghép đo với bộ tạo tín hiệu qua mạch phối hợp để tạo tín hiệu đo kiểm mong muốn và không mong muốn vào máy thu đặt trong bộ ghép đo. Vì vậy cần thiết phải đặt mức ra của tín hiệu đo kiểm mong muốn từ bộ tạo tín hiệu để tạo ra tín hiệu tại máy thu (đặt trong bộ ghép đo) tương ứng với độ nhạy khả dụng trung bình (bức xạ) xác định trong 2.3.1.2.

Sau đó mức ra này của tín hiệu đo kiểm mong muốn từ bộ tạo tín hiệu được sử dụng cho tất cả các phép đo cho máy thu sử dụng bộ ghép đo.

Phương pháp xác định mức ra đo kiểm của bộ tạo tín hiệu như sau:

a) Đo độ nhạy khả dụng trung bình thực tế của máy xem 2.3.1.3.1 bước ix), tính bằng cường độ trường;

b) Ghi lại sự sai lệch giữa giới hạn về độ nhạy khả dụng trung bình xác định trong mục 2.3.1.2 và độ nhạy khả dụng trung bình thực tế trên, tính bằng dB.

c) Sau đó đặt máy thu vào bộ ghép đo:

- Nối bộ tạo tín hiệu tạo ra tín hiệu vào mong muốn với bộ ghép đo thông qua mạch phối hợp. Tất cả các cổng vào khác của mạch phối hợp được kết cuối bằng tải 50 Ω;

- Điều chỉnh mức ra của bộ tạo tín hiệu với điều chế đo kiểm bình thường A-M1 (xem 2.1.3.1) để thu được tỷ số SINAD là 20 dB (với bộ lọc tạp âm thoại). Sau đó tăng mức ra này thêm một lượng tương ứng với độ sai lệch, tính bằng dB như trong 2.1.3.5.2 bước ii);

- Đối với mỗi loại thiết bị sử dụng, mức ra của bộ tạo tín hiệu được xác định tương đương với mức giới hạn của độ nhạy khả dụng trung bình cho thiết bị đó, tính bằng cường độ trường (xem 2.3.1.2).

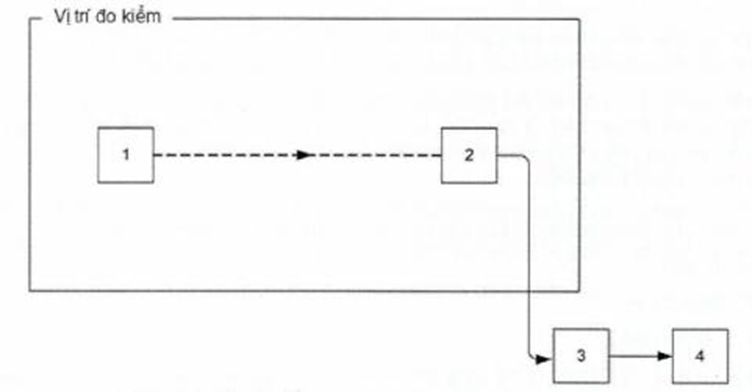

2.1.3.5.3. Thủ tục đo khi sử dụng vị trí đo

Khi phép đo được tiến hành ở vị trí đo kiểm thích hợp, tín hiệu mong muốn và không mong muốn được hiệu chuẩn dạng dBµV/m tại vị trí thiết bị cần đo kiểm.

Đối với phép đo theo mục 2.3.4, mục 2.3.6 và mục A.2 thì cần ghi lại chiều cao của ăng ten đo kiểm và hướng (góc) của thiết bị cần đo kiểm, như trong mục 2.3.1.3.1 bước x) (hướng tham chiếu).

2.1.3.6. Làm câm máy thu

Nếu máy thu có mạch làm câm, thì mạch này sẽ không hoạt động trong thời gian đo kiểm.

2.1.3.7. Công suất ra âm tần biểu kiến của máy thu

Công suất ra âm tần biểu kiến là công suất cực đại được công bố bởi nhà sản xuất thiết bị và nó thỏa mãn/ đáp ứng tất cả các yêu cầu trong Quy chuẩn này. Với tín hiệu điều chế đo kiểm bình thường, công suất ra âm tần sẽ được đo bằng một tải điện trở mô phỏng tải mà máy thu khi hoạt động bình thường. Giá trị của tải này sẽ được nhà sản xuất thiết bị quy định.

2.1.4. Giải thích các kết quả đo

Giải thích các kết quả ghi trong báo cáo đo kiểm cho các phép đo trình bày trong Quy chuẩn này như sau:

- So sánh giá trị đo với giới hạn tương ứng để quyết định xem thiết bị có thỏa mãn các yêu cầu về tham số trong Quy chuẩn này không;

- Giá trị độ không đảm bảo đo của mỗi tham số đo phải được ghi trong báo cáo đo;

- Giá trị độ không đảm bảo đo (đối với mỗi phép đo) phải bằng hoặc thấp hơn các giá trị trong Bảng 2.

Đối với các phương pháp đo trong Quy chuẩn này, việc tính toán các giá trị độ không đảm bảo đo với hệ số phủ tương ứng là k = 1,96 hoặc k = 2 (các hệ số phủ này có mức độ tin cậy tương ứng là 95 % và 95,45 % trong trường hợp phân bố của các độ không đảm bảo đo thực tế là phân bố chuẩn Gau xơ (Gaussian)). Việc tính toán các giá trị độ không đảm bảo đo được tuân thủ theo ETSI TR 100 028, Phần 1 và 2, cụ thể là Phụ lục 6 của ETSI TR 100 028-2.

Bảng 2 dựa trên các hệ số mở rộng này.

Bảng 2 - Độ không đảm bảo đo tuyệt đối: các giá trị cực đại

2.2. Các yêu cầu đối với máy phát

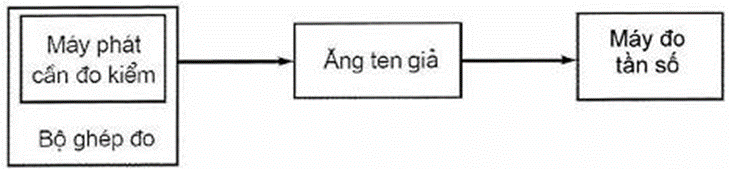

2.2.1. Sai số tần số

2.2.1.1. Định nghĩa

Sai số tần số của máy phát là sự chênh lệch giữa tần số sóng mang chưa điều chế đo được với tần số danh định của máy phát.

2.2.1.2. Giới hạn

Trong các điều kiện bình thường hoặc tới hạn, sai số tần số không được vượt quá các giá trị cho trong Bảng 3.

Bảng 3 - Sai số tần số

2.2.1.3. Phương pháp đo

Hình 2 - Sơ đồ đo sai số tần số

Đặt thiết bị cần đo kiểm trong bộ ghép đo (mục A.4), thiết lập sơ đồ đo như Hình 2.

Đo tần số sóng mang khi chưa điều chế.

Thực hiện phép đo trong điều kiện đo kiểm bình thường (xem 2.1.2.3) và điều kiện đo kiểm tới hạn (áp dụng đồng thời 2.1.2.4.1 và 2.1.2.4.2).

2.2.2. Công suất bức xạ hiệu dụng

2.2.2.1. Định nghĩa

Công suất bức xạ hiệu dụng cực đại là công suất bức xạ hiệu dụng theo hướng cường độ trường cực đại tại điều kiện đo kiểm cụ thể khi chưa điều chế.

Công suất bức xạ hiệu dụng cực đại biểu kiến là công suất bức xạ hiệu dụng cực đại do nhà sản xuất thiết bị công bố.

Công suất bức xạ hiệu dụng trung bình là giá trị trung bình của công suất bức xạ hiệu dụng được đo tại 8 hướng.

Công suất bức xạ hiệu dụng trung bình biểu kiến cũng do nhà sản xuất thiết bị công bố.

2.2.2.2. Giới hạn

Công suất bức xạ hiệu dụng cực đại trong điều kiện đo kiểm bình thường sẽ nằm trong khoảng d_f tính từ công suất bức xạ hiệu dụng cực đại biểu kiến.

Công suất bức xạ hiệu dụng trung bình trong điều kiện đo kiểm bình thường cũng sẽ nằm trong khoảng d_f tính từ công suất bức xạ hiệu dụng trung bình biểu kiến.

Sai số đặc tính của thiết bị (±1,5 dB), kết hợp với độ không đảm bảo đo thực tế để tính d_f như sau:

d_f² = d_m² + d_e²

Trong đó:

d_m là độ không đảm bảo đo thực tế;

d_e là sai số cho phép của thiết bị (±1,5 dB);

d_f là sai số tổng;

Tất cả các giá trị phải được biểu diễn dưới dạng tuyến tính.

Sự biến đổi công suất do thay đổi nhiệt độ và điện áp trong phép đo tại điều kiện đo kiểm tới hạn sẽ nằm trong dải từ -3 dB đến +2 dB (thực hiện phép đo sử dụng bộ ghép đo).

Trong mọi trường hợp, độ không đảm bảo đo thực tế phải tuân thủ mục 2.1.4.

Hơn nữa, công suất bức xạ hiệu dụng cực đại phải không vượt quá giá trị cực đại quy định bởi nhà quản lý.

Ví dụ về tính toán d_f:

• d_m = 6 dB (giá trị có thể chấp nhận như đã đưa ra trong bảng các tham số độ không đảm bảo đo cực đại);

= 3,98 dưới dạng tuyến tính;

• d_e = 1,5 dB (giá trị cố định cho tất cả các thiết bị đo kiểm);

= 1,41 dưới dạng tuyến tính;

• d_f² = [3,98]² + [1,41]²;

Vậy d_f = 4,22 dưới dạng tuyến tính, hay bằng 6,25 dB.

Tính toán này cho thấy rằng, trong trường hợp này d_f vượt 0,25 dB so với d_m là độ không đảm bảo đo thực tế (6 dB).

2.2.2.3. Phương pháp đo

Phải thực hiện phép đo trong cả điều kiện đo kiểm bình thường (xem 2.1.2.3), và trong điều kiện đo kiểm tới hạn (áp dụng đồng thời 2.1.2.4.1 và 2.1.2.4.2).

2.2.2.3.1. Công suất bức xạ hiệu dụng cực đại trong điều kiện đo kiểm bình thường

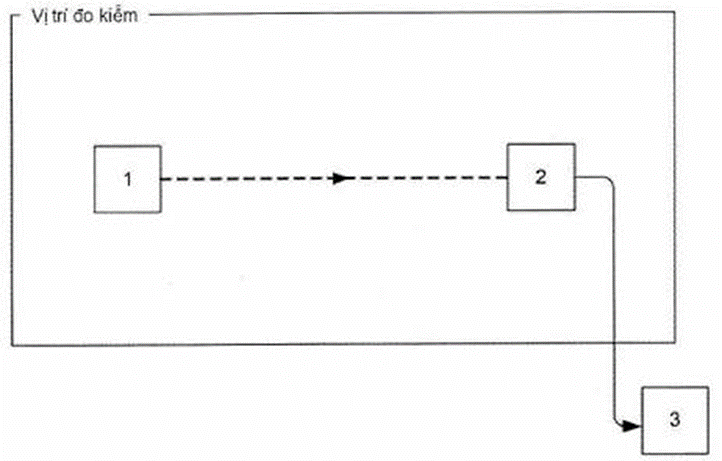

1- Máy phát cần đo kiểm

2- Ăng ten đo kiểm

3- Máy phân tích phổ hoặc vôn kế chọn tần (máy thu đo)

Hình 3 - Sơ đồ đo trong điều kiện đo kiểm bình thường

i. Vị trí đo kiểm, lựa chọn từ Phụ lục A, phải đáp ứng các yêu cầu về dải tần số quy định của phép đo. Bố trí sơ đồ đo như Hình 3. Ăng ten đo kiểm ban đầu được định hướng theo phân cực đứng trừ khi có chỉ dẫn khác.

Đặt máy phát cần đo kiểm tại vị trí chuẩn và bật ở chế độ không điều chế.

ii. Điều chỉnh máy thu đo đến tần số sóng mang của máy phát. Điều chỉnh ăng ten đo kiểm lên cao hoặc xuống thấp trong phạm vi độ cao quy định cho đến khi máy thu đo thu được mức tín hiệu cực đại.

iii. Máy phát sẽ được xoay 360° quanh trục thẳng đứng cho đến khi tìm được hướng có tín hiệu cực đại.

iv. Điều chỉnh ăng ten đo kiểm lên cao hoặc xuống thấp một lần nữa trong phạm vi độ cao quy định cho đến khi thu được mức cực đại mới. Ghi lại mức này (mức cực đại này có thể thấp hơn giá trị có thể đạt được ở độ cao nằm ngoài giới hạn quy định).

Có thể không cần điều chỉnh ăng ten đo kiểm lên cao hoặc xuống thấp nếu phép đo được thực hiện tại phòng đo không có phản xạ (mục A.1.1).

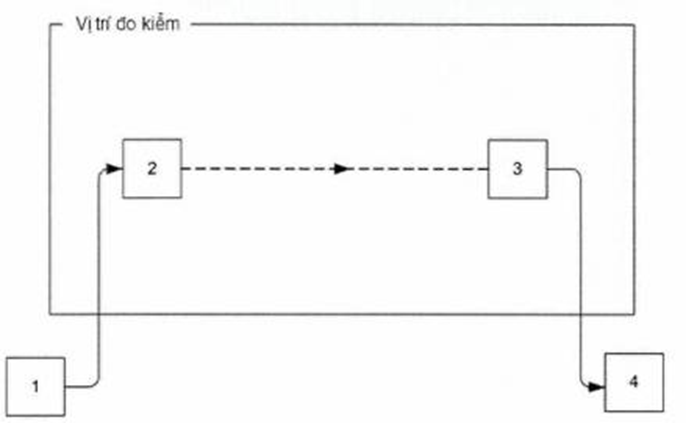

1 - Bộ tạo tín hiệu

2 - Ăng ten thay thế

3 - Ăng ten đo kiểm

4 - Máy phân tích phổ hoặc vôn kế chọn tần (máy thu đo)

Hình 4 - Sơ đồ đo sử dụng ăng ten thay thế

v. Khi sử dụng sơ đồ đo như Hình 4, ăng ten thay thế sẽ thay cho ăng ten của máy phát ở cùng vị trí và có cùng phân cực đứng. Điều chỉnh tần số của bộ tạo tín hiệu đến tần số sóng mang của máy phát. Nếu cần thiết, ăng ten đo kiểm sẽ được điều chỉnh lên cao hoặc xuống thấp để đảm bảo vẫn thu được mức tín hiệu cực đại.

Có thể không cần điều chỉnh ăng ten đo kiểm lên cao hoặc xuống thấp nếu phép đo được thực hiện tại phòng đo không có phản xạ (mục A.1.1).

Điều chỉnh mức tín hiệu vào ăng ten thay thế cho đến khi máy thu đo thu được mức tương đương của máy phát hoặc mức ứng với sự tương quan xác định.

Công suất bức xạ sóng mang cực đại tương đương công suất phát của bộ tạo tín hiệu, công suất này cần hiệu chỉnh thêm độ tăng ích của ăng ten thay thế và suy hao do cáp giữa bộ tạo tín hiệu với ăng ten thay thế.

vi. Thực hiện lại các bước từ ii) đến v) ở trên nếu ăng ten đo kiểm và ăng ten thay thế được định hướng theo phân cực ngang.

2.2.2.3.2. Công suất bức xạ hiệu dụng trung bình trong điều kiện đo kiểm bình thường

i. Thực hiện lại các thủ tục từ bước ii) đến vi) xem 2.2.2.3.1 trừ bước iii), máy phát sẽ được xoay qua 8 vị trí, cách nhau 45°, bắt đầu tại vị trí tương ứng công suất bức xạ hiệu dụng cực đại.

ii. Công suất bức xạ hiệu dụng trung bình tương ứng với 8 giá trị đo được tính như sau:

Công suất bức xạ hiệu dụng trung bình =

Trong đó P_n là công suất đo được tại các vị trí tương ứng.

2.2.2.3.3. Công suất bức xạ hiệu dụng cực đại và trung bình trong điều kiện tới hạn

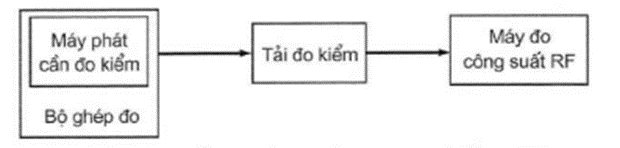

Hình 5 - Sơ đồ đo trong điều kiện đo kiểm tới hạn

i. Thực hiện thủ tục đo giống như xem 2.2.2.3,1 nhưng trong điều kiện đo kiểm tới hạn. Do không thể lặp lại phép đo tại vị trí đo kiểm trong điều kiện nhiệt độ tới hạn nên thực hiện phép đo tương đối, sử dụng bộ ghép đo (mục A.4) và sơ đồ đo như Hình 5.

ii. Thực hiện đo công suất phát đến tải đo kiểm trong cả điều kiện đo kiểm bình thường (xem 2.1.2.3) và điều kiện đo kiểm tới hạn (áp dụng đồng thời 2.1.2.4.1 và 2.1.2.4.2), ghi nhớ lại độ chênh lệch công suất, tính bằng dB. Độ chênh lệch này được cộng đại số với công suất bức xạ hiệu dụng trung bình trong điều kiện đo bình thường để tính ra công suất bức xạ hiệu dụng trung bình trong điều kiện đo tới hạn.

iii. Tương tự như vậy, ta có thể tính được công suất bức xạ hiệu dụng cực đại.

iv. Trong điều kiện đo kiểm tới hạn, do việc hiệu chuẩn bộ ghép đo có thể có thêm độ không đảm bảo đo.

2.2.3. Độ lệch tần số cho phép cực đại

2.2.3.1. Định nghĩa

Độ lệch tần số cực đại là sự chênh lệch giữa tần số tức thời của tín hiệu tần số vô tuyến đã điều chế và tần số sống mang khi chưa điều chế.

Đối với thiết bị hỗ trợ các hệ thống báo hiệu liên tục như CTCSS và DCS độ lệch tần số là độ lệch tổng do điều chế âm thoại và hệ thống báo hiệu.

Độ lệch tần số cho phép cực đại là giá trị cực đại của độ lệch tần số được quy định cho các khoảng cách kênh tương ứng

2.2.3.2. Giới hạn

2.2.3.2.1. Độ lệch tần số cho phép cực đại

Độ lệch tần số cho phép cực đại đối với các tần số điều chế từ tần số thấp nhất (f₁) được phát bởi thiết bị (như công bố của nhà sản xuất thiết bị) đến (f₂) được đưa ra trong Bảng 4.

CHÚ THÍCH: f₂ bằng 3 kHz cho các máy phát có khoảng cách kênh 25 kHz, hoặc 2,55 kHz cho các máy phát có khoảng cách kênh 12,5 kHz.

Bảng 4 - Độ lệch tần số cho phép cực đại

2.2.3.2.2. Đáp ứng của máy phát đối với các tần số điều chế lớn hơn 3 KHz

Độ lệch tần số tại các tần số điều chế giữa 3,0 kHz (cho các thiết bị có khoảng cách kênh 25 kHz) hoặc 2,55 kHz (cho các thiết bị có khoảng cách kênh 12,5 kHz) và 6,0 kHz không được vượt quá độ lệch tần số tại tần số điều chế 3,0 kHz/ 2,55 kHz. Tại tần số điều chế 6 kHz độ lệch tần số không được lớn hơn 30 % độ lệch tần số cho phép cực đại.

Độ lệch tần số tại các tần số điều chế giữa tần số 6,0 kHz và tần số bằng với khoảng cách kênh mà thiết bị sử dụng, không được vượt quá giá trị do đường tuyến tính thể hiện độ lệch tần số (dB) so với tần số điều chế, bắt đầu tại tần số giới hạn 6 kHz và có độ dốc là -14 dB/octave tạo ra.

Các giá trị giới hạn này được minh họa trong Hình 6.

Trong đó:

f₁ Tần số thấp nhất;

f₂ 3,0 kHz (cho khoảng cách kênh 25 kHz), hoặc

2,55 kHz (cho khoảng cách kênh 12,5 kHz);

A Độ lệch tần số đo được tại f₂;

F_cs Giá trị tần số bằng với khoảng cách kênh.

Hình 6 - Độ lệch tần số

2.2.3.3. Phương pháp đo

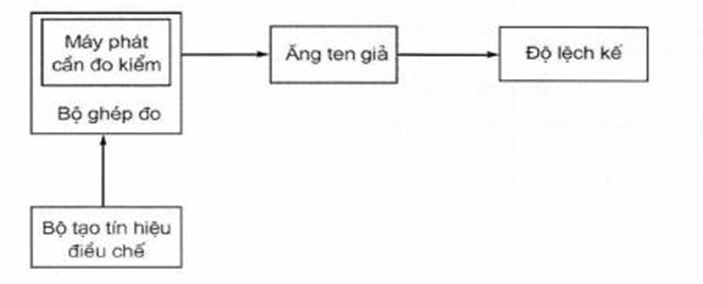

Hình 7 - Sơ đồ đo độ lệch tần số cực đại

Đặt máy phát trong bộ ghép đo (mục A.4) và bố trí sơ đồ đo như Hình 7. Đo độ lệch tần số bằng độ lệch kế có khả năng đo được độ lệch tần số cho phép cực đại, kể cả độ lệch do các hài và thành phần xuyên điều chế có thể sinh ra trong máy phát. Dải thông của độ lệch kế phải đủ lớn để thích ứng được với những tần số điều chế lớn nhất và thực hiện được dải động theo yêu cầu.

Máy phát phải hoạt động trong các điều kiện đo kiểm bình thường, mục 2.1.2.3.

2.2.3.3.1. Độ lệch tần số cho phép cực đại

i. Thay đổi tần số điều chế từ tần số thấp nhất được xem là phù hợp đến tần số f₂ (xem Chú thích). Mức của tín hiệu đo kiểm này phải cao hơn 20 dB so với mức tần số điều chế đo kiểm bình thường (xem 2.1.3.1).

ii. Độ lệch tần số cực đại (dương hoặc âm) phải được đo bằng độ lệch kế.

CHÚ THÍCH: f₂ bằng 3 kHz cho các máy phát có khoảng cách kênh 25 kHz, hoặc 2,55 kHz cho các máy phát có khoảng cách kênh 12,5 kHz.

iii. Đối với thiết bị hỗ trợ hệ thống báo hiệu liên tục (ví dụ: CTCSS và DCS), lặp lại các bước từ i) đến ii) cho mỗi hệ thống tín hiệu được thiết bị hỗ trợ.

Nhà cung cấp sẽ lựa chọn và ghi lại âm hoặc mã mà mỗi hệ thống báo hiệu sử dụng trong suốt quá trình đo kiểm, chỉ cần đo với một âm hoặc mã cho mỗi hệ thống báo hiệu.

2.2.3.3.2. Đáp ứng của máy phát đối với các tần số điều chế lớn hơn 3 kHz

i. Thay đổi tần số điều chế từ tần số f₂ (xem Chú thích) đến tần số bằng khoảng cách kênh của thiết bị. Mức của tín hiệu này bằng mức tương ứng với tần số điều chế 1 000 Hz tạo ra độ lệch 12 % của khoảng cách kênh.

ii. Độ lệch tần số cực đại (dương hoặc âm) phải được đo bằng độ lệch kế.

CHÚ THÍCH: f₂ bằng 3 kHz cho các máy phát có khoảng cách kênh 25 kHz, hoặc 2,55 kHz cho các máy phát có khoảng cách kênh 12,5 kHz.

2.2.4. Công suất kênh lân cận và kênh xen kẽ

2.2.4.1. Định nghĩa

Công suất kênh lận cận là một phần của tổng công suất đầu ra của máy phát trong điều kiện điều chế cụ thể lọt sang băng thông quy định có tần số trung tâm là tần số danh định của một trong hai kênh lân cận. Công suất này là tổng công suất trung bình sinh ra do điều chế, tiếng ù và tạp âm của máy phát.

Công suất kênh xen kẽ là một phần của tổng công suất đầu ra của máy phát trong điều kiện điều chế cụ thể lọt sang băng thông quy định có tần số trung tâm là tần số danh định của một trong hai kênh xen kẽ. Công suất này là tổng công suất trung bình sinh ra do điều chế, tiếng ù và tạp âm của máy phát.

2.2.4.2. Giới hạn

Công suất kênh lân cận phải nhỏ hơn công suất sóng mang của máy phát ít nhất là 60.0 dB, công suất kênh lân cận không cần nhỏ hơn 0,2 µW.

Công suất kênh xen kẽ phải nhỏ hơn công suất sóng mang của máy phát ít nhất là 70.0 dB, công suất kênh xen kẽ không cần nhỏ hơn 0,2 µW.

2.2.4.3. Phương pháp đo

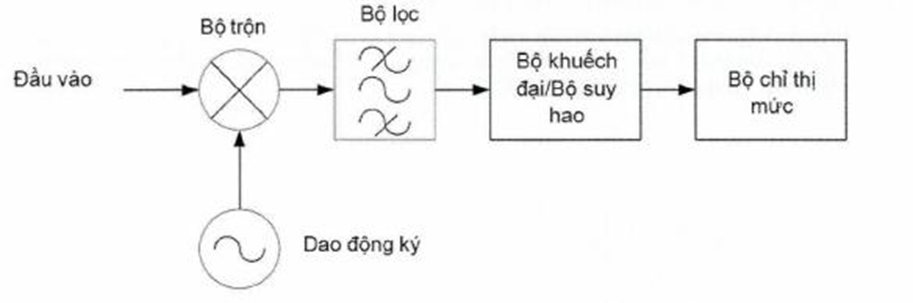

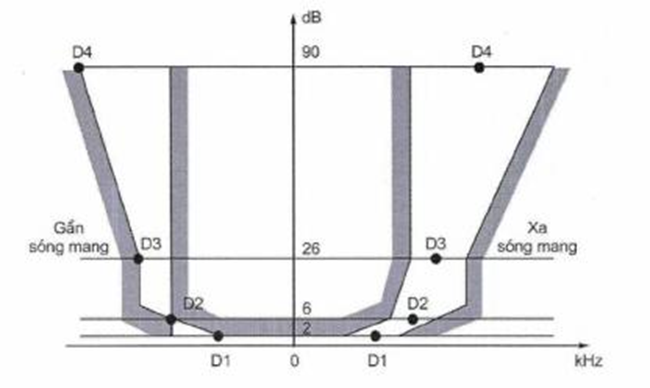

Công suất kênh lân cận và công suất kênh xen kẽ được đo bằng máy thu đo công suất hoặc máy phân tích phổ, phù hợp với các yêu cầu nêu trong mục B.2.

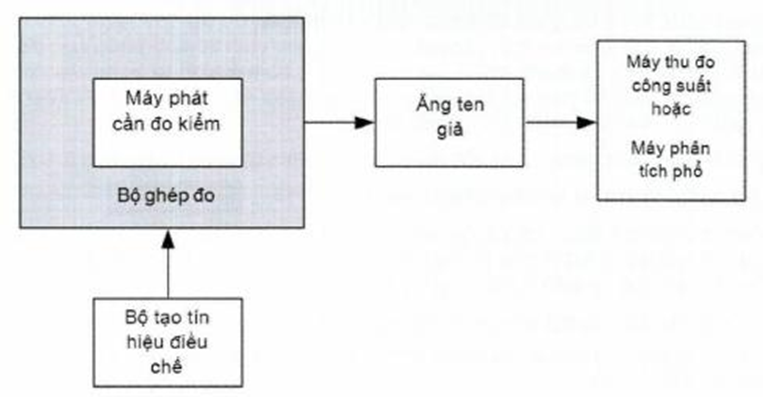

Hình 8 - Sơ đồ đo công suất kênh lân cận và xen kẽ

i. Đặt máy phát cần đo kiểm trong bộ ghép đo (theo A.4) và kết nối như trong Hình 8. Mức tại đầu vào máy thu/ máy phân tích phải nằm trong giới hạn cho phép. Máy phát cần phải hoạt động ở mức công suất sóng mang cực đại.

ii. Khi tín hiệu máy phát chưa điều chế, điều chỉnh máy thu đo công suất sao cho thu được đáp ứng cực đại. Đây là điểm đáp ứng 0 dB. Ghi nhớ lại giá trị thiết lập cho bộ suy hao của máy thu đo công suất.

iii. Điều chỉnh máy thu đo công suất lệch khỏi sóng mang sao cho có được đáp ứng -6 dB tại tần số gần nhất với tần số sóng mang của máy phát, tần số này là vị trí dịch chuyển khỏi tần số danh định của sóng mang như cho trong Bảng 5.

Bảng 5 - Dịch chuyển tần số

Nếu máy đã được hiệu chuẩn chính xác thì chỉ cần điều chỉnh máy thu đo công suất (điểm D2 trong hình vẽ dạng lọc trong máy thu đo công suất ở Phụ lục B) đến tần số danh định của kênh lân cận cũng thu được kết quả tương tự.

iv. Tín hiệu của máy phát phải được điều chế với tần số 1 250 Hz và có mức cao hơn 20 dB so với mức yêu cầu để tạo ra 60 % độ lệch cho phép tối đa (xem 2.2.3.3.1).

v. Điều chỉnh bộ suy hao biến đổi của máy thu đo công suất để thu được cùng chỉ số công suất ở bước ii). Ghi nhớ lại giá trị này.

vi. Tỷ số giữa công suất kênh lân cận và công suất sóng mang chính là sự chênh lệch giá trị thiết lập ở bộ suy hao trong bước ii) và bước v).

Có thể tính toán giá trị tuyệt đối của công suất kênh lân cận từ tỷ số trên và công suất sóng mang của máy phát.

Ghi lại công suất kênh lân cận của từng kênh lân cận.

vii. Thực hiện lặp lại từ bước iii) đến bước vi) với máy thu đo công suất điều chỉnh tới sườn bên kia của sóng mang.

viii. Công suất kênh lân cận của thiết bị cần đo kiểm là giá trị lớn nhất trong 2 giá trị ghi được ở bước vi) đối với kênh trên và kênh dưới của kênh đo kiểm.

ix. Lặp lại các bước từ iii) đến vi) cho kênh xen kẽ với các giá trị trong Bảng 6

Bảng 6 - Dịch chuyển tần số

x. Công suất kênh xen kẽ của thiết bị cần đo kiểm là giá trị lớn nhất trong 2 giá trị ghi được ở bước vi) đối với kênh trên và kênh dưới của kênh đo kiểm.

xi. Đối với thiết bị hỗ trợ hệ thống báo hiệu liên tục (ví dụ: CTCSS và DCS), lặp lại các bước từ iii) đến x) cho mỗi hệ thống tín hiệu được thiết bị hỗ trợ, nhà cung cấp sẽ lựa chọn và ghi lại âm hoặc mã mà mỗi hệ thống báo hiệu sử dụng trong suốt quá trình đo kiểm.

CHÚ THÍCH: Ngoài ra, nếu sử dụng máy phân tích phổ theo mục B.2 và tự đo rms công suất kênh lân cận và xen kẽ, thì công suất kênh lân cận (tính bằng dB) có thể được đo trực tiếp. Máy phân tích nên sử dụng một phương pháp đo lường không có trọng số tần số và không sử dụng phương pháp tăng tốc. Tỷ số công suất kênh lân cận nhỏ hơn kết quả đo.

2.2.5. Phát xạ giả

2.2.5.1. Định nghĩa

Phát xạ giả là các phát xạ do ăng ten và vỏ thiết bị máy phát bức xạ tại các tần số khác tần số sóng mang và các biên tần có điều chế bình thường

2.2.5.2. Giới hạn

Công suất của bất kỳ phát xạ giả nào cũng không được phép vượt quá giá trị cho trong Bảng 7a.

Bảng 7a - Phát xạ bức xạ

Băng thông tham chiếu sử dụng được trình bày trong Bảng 7b và 7c.

Bảng 7b - Băng thông tham chiếu sử dụng cho phép đo phát xạ giả

Bảng 7c - Băng thông tham chiếu sử dụng cho phát xạ mong muốn (đối với thiết bị hoạt động dưới 1 GHz)

2.2.5.3. Phương pháp đo

1- Máy phát cần đo kiểm

2- Ăng ten đo kiểm

3- Bộ lọc “Q” cao hoặc bộ lọc thông cao

4- Máy phân tích phổ hoặc vôn kế chọn tần (máy thu đo)

Hình 9 - Sơ đồ đo phát xạ giả

Sơ đồ đo như Hình 9 Tiến hành đo:

i. Tại vị trí đo (thỏa mãn các yêu cầu Phụ lục A), mẫu thử được đặt ở độ cao xác định trên giá đỡ.

ii. Máy phát phải hoạt động với công suất phát như xác định trong 2.2.2 để cấp cho ăng ten liền,

iii. Nếu có thể, phép đo phải thực hiện với máy phát không sử dụng điều chế. Nếu không thể thực hiện được điều này thì phải điều chế bằng tín hiệu đo kiểm bình thường thích hợp (xem 2.1.3.1),

Máy phát phải được đặt ở chế độ truyền liên tục, Nếu không thể thực hiện được thì phải ghi vào báo cáo đo và phải đảm bảo rằng tất cả các phát xạ giả được phát hiện và đo đúng.

Băng thông phân giải của thiết bị đo là băng thông nhỏ nhất mà vẫn lớn hơn độ rộng phổ của thành phần tạp đang được đo. Điều này cần phải quan tâm để đạt được khi độ rộng băng cực đại kế tiếp làm cho biên độ tăng ít hơn 1 dB.

Theo nguyên tắc chung, băng thông phân giải của máy thu đo phải bằng băng thông tham chiếu.

"Để nâng cao độ chính xác đo, độ nhạy và hiệu quả, băng thông phân giải có thể khác với băng thông tham chiếu. Khi băng thông phân giải nhỏ hơn băng thông tham chiếu, kết quả là tích phân của băng thông tham chiếu. Khi băng thông phân giải lớn hơn băng thông tham chiếu, kết quả cho phát xạ giả băng rộng phải được chuẩn hóa với tỷ lệ băng thông. Đối với việc kích thích rời rạc, việc chuẩn hóa không được áp dụng, trong khi cách lấy tích phân của băng thông tham chiếu vẫn có thể áp dụng được "(Trích từ CEPT / ERC / REC 74-01, khuyến nghị 4, trang 5).

Điều kiện trong các phép đo liên quan phải được ghi lại trong báo cáo đo.

iv. Máy thu đo phải đo các thành phần bức xạ giả bất kì trong dải tần từ 30 MHz đến 4 GHz. Đối với thiết bị hoạt động ở tần số lớn hơn 470 MHz, các phép đo phải được thực hiện trên dải tần từ 4 GHz đến 12,75 GHz nếu phát hiện lượng phát xạ trong phạm vi 10 dB trong giới hạn quy định từ 1,5 GHz đến 4 GHz.

v. Tại mỗi tần số dò thấy thành phần tạp, xoay mẫu thử đến khi thu được đáp ứng cực đại và công suất bức xạ hiệu dụng của thành phần tạp được xác định bằng phép đo thay thế, sử dụng sơ đồ đo trong Hình 10.

vi. Ghi lại giá trị công suất bức xạ hiệu dụng của thành phần tạp đó.

vii. Lặp lại phép đo với ăng ten đo ở mặt phẳng phân cực trực giao.

viii. Lặp lại phép đo với máy phát ở trạng thái “chờ”

1 - Bộ tạo tín hiệu

2 - Ăng ten thay thế

3 - Ăng ten đo kiểm

4 - Máy phân tích phổ hoặc vôn kế chọn tần (máy thu đo)

Hình 10 - Sơ đồ đo phát xạ giả sử dụng ăng ten thay thế

2.2.6. Hoạt động thoại của máy phát

2.2.6.1. Định nghĩa

Hoạt động VOX là máy phát được kích hoạt bằng một tín hiệu âm thanh như lời nói.

2.2.6.2. Giới hạn

Yêu cầu này chỉ áp dụng cho thiết bị PMR446 không có chức năng PTT.

Tỷ số công suất VOX không được vượt quá -70 dB.

CHÚ THÍCH: -82 dB được chấp nhận, nhưng -69 dB không đáp ứng yêu cầu.

2.2.6.3. Phương pháp đo

Sơ đồ đo xem Hình 8.

Tiến hành đo:

i. Máy phát cần đo sẽ được đặt trong bộ ghép đo (mục A.4) sử dụng bộ ghép âm để điều chế. Khi nguồn điều chế tắt, ghi lại công suất đầu ra của máy phát.

ii. Kích hoạt nguồn điều chế ở mức do nhà cung cấp quy định và ghi lại công suất đầu ra của máy phát.

iii. Tắt nguồn điều chế và ghi lại công suất đầu ra của máy phát

iv. Tỷ số công suất VOX là giá trị lớn hơn trong các giá trị được tính toán:

- Công suất đo được trong bước i) trừ đi công suất đo được trong bước ii);

- Công suất đo được trong bước iii) trừ đi công suất đo được trong bước ii).

CHÚ THÍCH: Công suất đo được trong các bước i) và iii) có thể rất nhỏ, nên không cần đo nếu nó thấp hơn 80 dB so với mức đo được trong bước ii). Ví dụ nếu tạp âm nền của thiết bị đo là -75 dBm thì công suất tối thiểu đo được trong bước ii) là 5 dBm; tiếp tục ví dụ này nếu công suất đo được trong các bước i) và iii) là -75 dBm và công suất đo được trong bước ii) là 7 dBm thì tỷ số công suất VOX là -75 dBm - (7 dBm) = -82 dB.

2.2.7. Thời gian truyền lớn nhất

2.2.7.1. Định nghĩa

Thời gian truyền lớn nhất là tổng thời gian truyền sau khi kích hoạt điều khiển bằng PTT hoặc VOX hoặc bất kỳ cơ chế nào.

2.2.7.2. Giới hạn

Thời gian truyền lớn nhất phải nhỏ hơn 180 s.

Yêu cầu này chỉ áp dụng cho thiết bị PMR446 có chức năng Push-To-Talk (PTT) có khả năng bị khóa chức năng "on" hoặc không có chức năng PTT.

2.2.7.3. Phương pháp đo

Sơ đồ đo xem Hình 8.

Tiến hành đo:

i. Kích hoạt máy phát cần đo;

ii. Quan sát công suất đầu ra;

iii. Khoảng thời gian từ lúc bắt đầu truyền và kết thúc quá trình truyền phải được ghi lại.

CHÚ THÍCH 1: Truyền dẫn được bắt đầu khi công suất đo được tăng từ giá trị tối thiểu 70 dB dưới mức giá trị đo được trong mục 2.2.2 đến dưới 3 dB dưới mức giá trị đo được trong 2.2.2.

CHÚ THÍCH 2: Kết thúc truyền dẫn là khi công suất đo được đã giảm tối thiểu 70 dB dưới mức giá trị đo trong 2.2.2.

2.3. Các yêu cầu đối với máy thu

2.3.1. Độ nhạy khả dụng trung bình (cường độ trường, thoại)

2.3.1.1. Định nghĩa

Độ nhạy khả dụng trung bình được biểu thị bằng cường độ trường trung bình có đơn vị là dBµV/m, được tạo ra bởi sóng mang tại tần số danh định của máy thu đã điều chế với tín hiệu đo kiểm bình thường (xem 2.1.3.1). Tín hiệu này, không kể nhiễu, sau khi giải điều chế tạo ra tỷ số SINAD bằng 20 dB và được đo thông qua mạch lọc tạp âm thoại. Trung bình ở đây được tính từ 8 phép đo cường độ trường khi máy thu được xoay tăng dần từng góc 45° và bắt đầu tại một hướng nào đó.

CHÚ THÍCH: Độ nhạy khả dụng trung bình chỉ khác rất ít so với độ nhạy khả dụng cực đại khi đo tại một hướng nào đó. Điều này là do đặc thù của quá trình lấy trung bình như công thức trong 2.3.1.3.1 vii). Ví dụ, sai số không thể vượt quá 1,2 dB nếu độ nhạy trong 7 hướng tương đương nhau còn trong hướng thứ 8 thì rất kém. Với lý do như vậy, có thể chọn ngẫu nhiên hướng bắt đầu (hoặc góc),

2.3.1.2. Giới hạn

Đối với các giới hạn về độ nhạy khả dụng trung bình, có 4 loại thiết bị được xác định dưới đây:

Loại A: Thiết bị có ăng ten liền nằm trong vỏ máy.

Loại B: Thiết bị có ăng ten liền cố định hoặc ăng ten liền có thể kéo ra nhưng không vượt quá 20 cm so với vỏ.

Loại C: Thiết bị có ăng ten liền cố định hoặc ăng ten liền có thể kéo ra vượt quá 20 cm so với vỏ.

Loại D: Thiết bị không thuộc các loại A, B và C kể trên.

Trong điều kiện đo kiểm bình thường, độ nhạy khả dụng trung bình không được vượt quá các giá trị cường độ trường dưới đây

Bảng 8a - Giới hạn về độ nhạy cho thiết bị loại A và loại D

Thiết bị loại C

Tại các tần số lớn hơn 375 MHz thì giới hạn phải thỏa mãn Bảng 8b.

Trong trường hợp các tần số nhỏ hơn hoặc bằng 375 MHz thì lấy các giá trị cường độ trường trong Bảng 8b trừ đi một hệ số hiệu chỉnh K.

K = 20 log₁₀[(l + 20)/40]

Trong đó: l là độ dài phần bên ngoài của ăng ten tính bằng cm.

Sự hiệu chỉnh này chỉ áp dụng trong trường hợp nếu chiều dài ăng ten bên ngoài vỏ nhỏ hơn (15 000/f₀ - 20) cm, trong đo f₀ là tần số tính bằng MHz.

Đối với tất cả các loại thiết bị kể trên, chỉ cần cộng thêm 6 dB vào giá trị giới hạn trong điều kiện đo kiểm bình thường để có được các giá trị giới hạn trong điều kiện đo kiểm tới hạn.

2.3.1.3. Phương pháp đo

2.3.1.3.1. Phương pháp đo trong điều kiện đo kiểm bình thường

Sơ đồ bố trí đo phải thỏa mãn việc nối thiết bị cần đo kiểm với máy đo SINAD sẽ không làm ảnh hưởng đến trường bức xạ (mục A.3.3).

Tại vị trí đo, được lựa chọn theo Phụ lục A, đặt thiết bị trên một trụ đỡ không dẫn điện tại độ cao xác định, có vị trí gần nhất với vị trí sử dụng bình thường được nhà sản xuất thiết bị công bố.

Ăng ten đo kiểm phải được định hướng theo phân cực dọc và chiều dài của ăng ten đo kiểm được chọn theo tần số của máy thu.

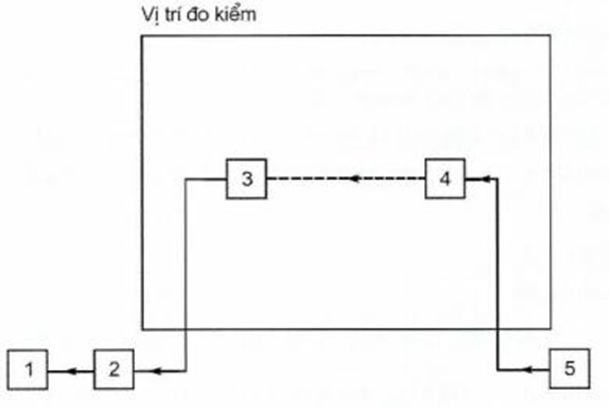

Trong đó:

1 - Máy đo SINAD hoặc mạch lọc tạp âm thoại

2 - Tải AF/ bộ phối âm

3 - Máy thu cần đo kiểm

4 - Ăng ten đo kiểm

5 - Bộ tạo tín hiệu

Hình 11 - Sơ đồ đo trong điều kiện đo kiểm bình thường

Đặt máy thu cần đo kiểm trên giá đỡ tại vị trí chuẩn theo hướng ngẫu nhiên. Máy đo hệ số méo kết hợp với bộ lọc băng chắn 1 000 Hz (xem Phụ lục C) (hoặc máy đo SINAD) nối vào đầu ra của máy thu thông qua bộ lọc tạp âm thoại và tải âm tần hoặc bộ phối âm để tránh gây nhiễu tới trường điện tử trong vùng gần thiết bị (xem Hình 11).

Tiến hành đo:

i. Nối bộ tạo tín hiệu với ăng ten đo kiểm:

Điều chỉnh tần số của bộ tạo tín hiệu đến tần số danh định của máy thu và tín hiệu được điều chế đo kiểm bình thường A-M1 (xem mục 2.1.3.1).

ii. Điều chỉnh âm lượng của máy thu để có công suất ít nhất bằng 50 % công suất ra biểu kiến, xem 2.1.3.7 hoặc trong trường hợp điều chỉnh âm lượng từng nấc thì phải điều chỉnh đến nấc đầu tiên cho ra công suất ít nhất bằng 50 % công suất ra biểu kiến.

Quan sát tỷ số SINAD.

iii. Điều chỉnh mức của bộ tạo tín hiệu cho đến khi thu được khi tỷ số SINAD với mạch lọc tạp âm thoại là 20 dB.

iv. Điều chỉnh ăng ten đo kiểm lên cao hoặc xuống thấp trong phạm vi độ cao quy định để tìm ra tỷ số SINAD với mạch lọc tạp âm thoại là tốt nhất.

v. Điều chỉnh lại mức của bộ tạo tín hiệu cho đến khi thu được tỷ số SINAD bằng 20 dB.

vi. Ghi nhớ mức cực tiểu của bộ tạo tín hiệu trong bước iv).

vii. Thực hiện lại từ bước iii) đến vi) đối với 7 vị trí còn lại của máy thu cách nhau từng góc 45°, xác định và ghi nhớ giá trị mức tín hiệu tại đầu ra của bộ tạo tín hiệu mà tạo ra tỷ số SINAD với mạch lọc tạp âm thoại là 20 dB.

viii. Duy trì mức tín hiệu đầu vào ăng ten đo kiểm.

Thay máy thu bằng một ăng ten thay thế như trong mục A.1.5.

Ăng ten thay thế được định hướng theo phân cực dọc và chọn độ dài của ăng ten thay thế phù hợp với tần số của máy thu.

Nối ăng ten thay thế đến máy thu đo đã được đồng chỉnh.

Điều chỉnh độ cao của ăng ten đo kiểm trong khoảng độ cao xác định để đảm bảo thu được tín hiệu cực đại.

Ghi lại mức tín hiệu đã được đo bằng máy thu đo là cường độ trường theo dBµV/m.

Tính toán và ghi lại 8 giá trị cường độ trường X_i (i = 1,...8), tính bằng µV/m tương ứng với mức tín hiệu nói trên của bộ tạo tín hiệu.

ix. Độ nhạy khả dụng trung bình biểu thị bằng cường độ trường E_trungbình (dBµV/m), tính theo công thức:

• Trong đó X_i là từng giá trị của 8 cường độ trường tính trong bước viii.

x. Hướng chuẩn được xem là hướng có độ nhạy cực đại (nghĩa là tương ứng với cường độ trường cực tiểu ghi được trong quá trình đo) trong 8 vị trí đo:

• Ghi lại hướng, độ cao tương ứng (có thể áp dụng được) và giá trị cường độ trường chuẩn này.

2.3.1.3.2. Phương pháp đo trong điều kiện đo kiểm tới hạn

Sử dụng bộ ghép đo trong sơ đồ Hình 12, tiến hành đo độ nhạy khả dụng trung bình trong điều kiện chuẩn tới hạn.

Hình 12 - Sơ đồ đo trong điều kiện đo kiểm tới hạn

Tiến hành đo:

Xác định mức vào của tín hiệu đo kiểm mà tạo ra tỷ số SINAD với mạch lọc tạp âm thoại là 20 dB trong điều kiện đo kiểm bình thường và tới hạn và độ chênh lệch được tính bằng dB. Cộng độ chênh lệch này với độ nhạy khả dụng trung bình trong điều kiện đo kiểm bình thường đối với các trường bức xạ, tính bằng dBµV/m như trong 2.3.1.3.1 ở bước i) để được độ nhạy trong điều kiện đo kiểm tới hạn.

2.3.2. Triệt nhiễu đồng kênh

2.3.2.1. Định nghĩa

Triệt nhiễu đồng kênh là số đo khả năng của máy thu để nhận được tín hiệu mong muốn đã điều chế mà không vượt quá độ suy giảm đã cho do sự xuất hiện tín hiệu điều chế không mong muốn, cả hai tín hiệu đều cùng ở tần số danh định của máy thu.

2.3.2.2. Giới hạn

Giá trị của tỷ số triệt nhiễu đồng kênh, tính theo dB, ở bất kỳ tần số nào của tín hiệu không mong muốn sẽ nằm trong khoảng giữa:

• -8,0 dB và 0 dB: đối với khoảng cách kênh 25 kHz;

• -12,0 dB và 0 dB: đối với khoảng cách kênh 12,5 kHz.

2.3.2.3. Phương pháp đo

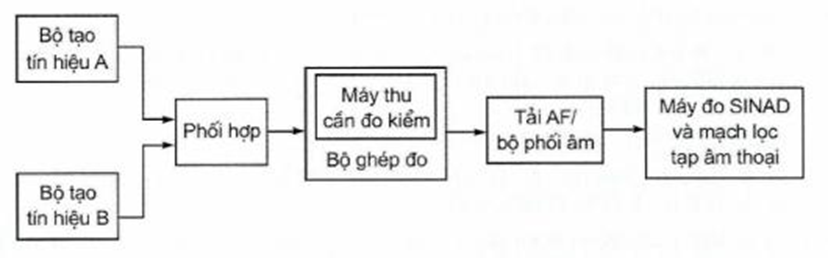

Hình 13 - Sơ đồ đo triệt nhiễu đồng kênh

- Tiến hành đo:

i. Đặt máy thu trong bộ ghép đo (mục A.4).

Nối hai bộ tạo tín hiệu A và B với bộ ghép đo thông qua mạch phối hợp.

Tín hiệu mong muốn đo bộ tạo tín hiệu A tạo ra có tần số bằng tần số danh định của máy thu và được điều chế đo kiểm bình thường A-M1 (xem 2.1.3.1).

Tín hiệu không mong muốn do bộ tạo tín hiệu B tạo ra, được điều chế với tín hiệu A-M3 (xem 2.1.3.1). Cả hai tín hiệu vào đều có tần số bằng tần số danh định của máy thu cần đo kiểm.

ii. Ban đầu, tắt bộ tạo tín hiệu B (tín hiệu không mong muốn) nhưng vẫn duy trì trở kháng đầu ra.

Điều chỉnh mức tín hiệu mong muốn từ bộ tạo tín hiệu A đến mức tương đương với mức giới hạn độ nhạy khả dụng trung bình của loại thiết bị được sử dụng, tính bằng cường độ trường (xem 2.3.1.2 và 2.1.3.5).

Điều chỉnh âm lượng của máy thu để có công suất ít nhất bằng 50 % công suất ra biểu kiến (xem 2.1.3.7), hoặc trong trường hợp điều chỉnh âm lượng từng nấc thì phải điều chỉnh đến nấc đầu tiên cho ra công suất ít nhất bằng 50 % công suất ra biểu kiến.

iii. Bật bộ tạo tín hiệu B để tạo ra tín hiệu không mong muốn.

iv. Điều chỉnh mức tín hiệu không mong muốn của bộ tạo tín hiệu B đến khi:

- Mức ra của tín hiệu mong muốn giảm 3 dB, hoặc

- Tỷ số SINAD ở đầu ra máy thu giảm đến 14 dB (với bộ lọc tạp âm thoại), không kể điều kiện nào xảy ra trước.

v. Ghi nhớ lại mức tín hiệu không mong muốn.

vi. Đối với mỗi tần số của tín hiệu không mong muốn, tỷ số triệt nhiễu đồng kênh sẽ được biểu thị như tỷ số của tín hiệu không mong muốn trên mức tín hiệu mong muốn, tính bằng dB.

Ghi lại tỷ số này.

vii. Thực hiện lại phép đo đối với việc dịch chuyển tần số của tín hiệu không mong muốn là 6 % và 12 % khoảng cách kênh.

viii. Tỷ số triệt nhiễu đồng kênh của thiết bị cần đo kiểm sẽ là giá trị thấp nhất trong 5 giá trị tính bằng dB ghi trong bước vi).

Giá trị của tỷ số triệt nhiễu đồng kênh, tính bằng dB, thông thường là số âm (ví dụ -12 dB là nhỏ hơn -8 dB).

2.3.3. Độ chọn lọc kênh lân cận

2.3.3.1. Định nghĩa

Độ chọn lọc kênh lân cận là số đo khả năng của máy thu để nhận được tín hiệu điều chế mong muốn mà không bị vượt quá độ suy giảm đã cho do sự xuất hiện tín hiệu không mong muốn ở tần số cách tần số tín hiệu mong muốn một khoảng bằng khoảng cách kênh lân cận của thiết bị.

2.3.3.2. Giới hạn

Độ chọn lọc kênh lân cận của thiết bị trong điều kiện đo quy định đối với các khoảng cách kênh khác nhau không được vượt quá các mức tín hiệu không mong muốn cho trong Bảng 9.

Bảng 9 - Độ chọn lọc kênh lân cận

2.3.3.3. Phương pháp đo

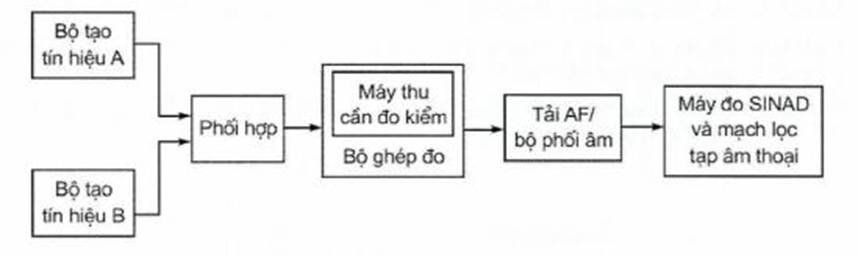

Hình 14 - Sơ đồ đo độ chọn lọc kênh lân cận

Tiến hành đo:

i. Đặt máy thu trong bộ ghép đo (mục A.4.).

Nối hai bộ tạo tín hiệu A và B với bộ ghép đo qua mạch phối hợp.

Tín hiệu mong muốn đo bộ tạo tín hiệu A tạo ra sẽ có tần số bằng tần số danh định của máy thu và được điều chế đo kiểm bình thường A-M1 (xem 2.1.3.1).

Tín hiệu không mong muốn do bộ tạo tín hiệu B tạo ra sẽ được điều chế với tín hiệu A-M3 (xem 2.1.3.1) và có tần số bằng tần số của kênh lân cận trên đối với tín hiệu mong muốn.

ii. Đầu tiên, tắt bộ tạo tín hiệu B (tín hiệu không mong muốn) nhưng vẫn duy trì trở kháng đầu ra.

Điều chỉnh mức tín hiệu mong muốn của bộ tạo tín hiệu A đến mức tương đương với mức giới hạn của độ nhạy trung bình của loại thiết bị được sử dụng, tính bằng cường độ trường (xem 2.3.1.2 và 2.1.3.5).

Điều chỉnh âm lượng của máy thu để có công suất ít nhất bằng 50 % công suất ra biểu kiến, xem 2.1.3.7, hoặc trong trường hợp điều chỉnh âm lượng từng nấc thì phải điều chỉnh đến nấc đầu tiên cho ra công suất ít nhất bằng 50 % công suất ra biểu kiến.

iii. Bật bộ tạo tín hiệu B để tạo tín hiệu không mong muốn.

iv. Điều chỉnh mức tín hiệu không mong muốn của bộ tạo tín hiệu B cho đến khi:

- Mức ra của tín hiệu mong muốn giảm 3 dB, hoặc

- Tỷ số SINAD ở đầu ra máy thu giảm đến 14 dB (với bộ lọc tạp âm thoại), không kể điều kiện nào xảy ra trước.

v. Ghi nhớ lại mức của tín hiệu không mong muốn.

vi. Đối với mỗi kênh lân cận, độ chọn lọc được biểu thị như tỷ số giữa mức tín hiệu không mong muốn với mức tín hiệu mong muốn, tính bằng dB.

Sau đó chuyển đổi đơn vị này thành cường độ trường của tín hiệu không mong muốn tại vị trí máy thu, tính bằng dBµV/m.

Ghi lại giá trị này.

vii. Thực hiện lại phép đo đối với tín hiệu không mong muốn tại tần số của kênh lân cận dưới của tín hiệu mong muốn.

viii. Độ chọn lọc kênh lân cận của thiết bị cần đo kiểm là giá trị thấp hơn trong 2 giá trị tính được ở bước vi) đối với các kênh lân cận trên và dưới gần nhất với kênh thu.

ix. Thực hiện lại phép đo trong điều kiện đo kiểm tới hạn (áp dụng đồng thời 2.1.2.4.1 và 2.1.2.4.2) với mức của tín hiệu không mong muốn được điều chỉnh tương đương với mức giới hạn độ nhạy khả dụng trung bình (trong điều kiện đo kiểm tới hạn) của loại thiết bị cần đo, tính bằng cường độ trường (xem 2.3.1.2 và 2.1.3.5).

2.3.4. Triệt đáp ứng giả

2.3.4.1. Định nghĩa

Triệt đáp ứng giả là khả năng của máy thu khi nhận được tín hiệu điều chế mong muốn mà không vượt quá độ suy giảm chất lượng quy định do sự xuất hiện tín hiệu điều chế không mong muốn ở bất kỳ tần số nào khác mà có đáp ứng.

2.3.4.2. Giới hạn

Triệt đáp ứng giả của thiết bị phải đảm bảo để trong các điều kiện đo quy định, độ suy giảm chất lượng quy định không bị vượt quá khi mức của tín hiệu không mong muốn lên tới:

• 75 dBµV/m: đối với các tín hiệu không mong muốn có tần số ≤ 68 MHz;

• (20 log₁₀(f) + 38,3) dBµV/m: đối với các tín hiệu không mong muốn có tần số > 68 MHz;

Trong đó f là tần số tính bằng MHz.

2.3.4.3. Phương pháp đo

2.3.4.3.1. Giới thiệu phương pháp đo

Các đáp ứng giả có thể xảy ra tại tất cả các tần số trong phổ tần và yêu cầu của Quy chuẩn này phải thỏa mãn cho tất cả các tần số. Tuy nhiên, vì các lý do thực tế nên các phép đo phải được thực hiện như quy định trong Quy chuẩn. Đặc biệt, phương pháp đo này không chủ định đo tất cả đáp ứng giả mà chỉ lựa chọn các đáp ứng giả có xác suất xuất hiện cao. Tuy nhiên, trong dải tần số giới hạn gần với tần số danh định của máy thu thì không thể xác định được xác suất đáp ứng giả, vì vậy cần thực hiện việc tìm kiếm trong dải tần số giới hạn này. Phương pháp này có mức độ tin cậy cao cho thiết bị thỏa mãn các yêu cầu tại các tần số không được đo kiểm.

Để xác định những tần số có thể xảy ra đáp ứng giả, phải tiến hành các tính toán sau:

i. Tính dải tần giới hạn

• “Dải tần giới hạn” được định nghĩa là tần số tín hiệu dao động nội (f_LO) dựa vào bộ trộn thứ nhất của máy thu, cộng hoặc trừ đi tổng tần số trung tần (f_li...f_ln) và 1/2 dải tần các kênh cài đặt sẵn (sr) của máy thu.

Do đó, tần số f_l của dải tần giới hạn là;

Tính tần số nằm ngoải dài tần giới hạn:

• Việc tính toán những tần số mà nằm ngoài dải xác định ở bước i) có thể xảy ra đáp ứng giả, được thực hiện ở phần còn lại của dải tần đo kiểm, xem 2.3.4.3.4 iv);

• Các tần số nằm ngoài dải tần giới hạn chính là các hài của tần số tín hiệu dao động nội f_LO đưa vào bộ trộn thứ nhất của máy thu cộng hoặc trừ đi tần số trung tần thứ nhất (f_l1) của máy thu;

Do vậy, tần số của các đáp ứng giả này là:

nf_LO ± f_l1; trong đó n là số nguyên ≥ 2.

Để thực hiện tính các tần số của đáp ứng giả trước hết cần đo đáp ứng ảnh thứ nhất của máy thu.

Đối với các tính toán bước i) và bước ii) ở trên, nhà sản xuất thiết bị phải thông báo tần số của máy thu, tần số tín hiệu dao động nội f_L0 đưa vào bộ trộn thứ nhât trong máy thu, tần số trung tần (f_i1...f_in) và dải tần các kênh cài đặt sẵn (sr) của máy thu.

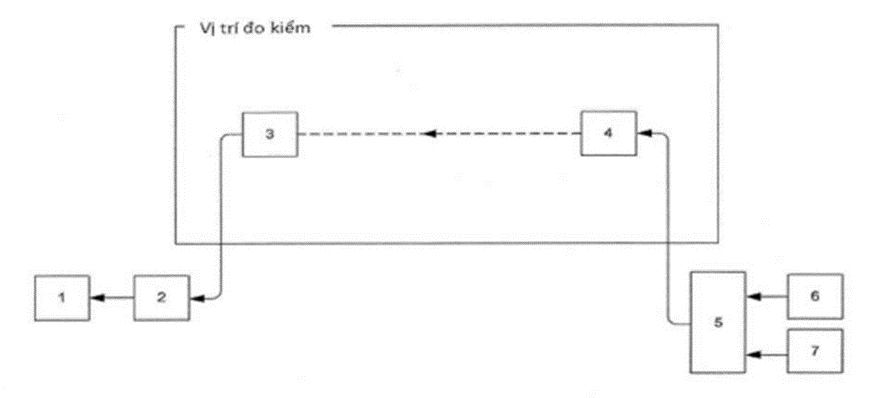

2.3.4.3.2. Sơ đồ đo

1 - Máy đo SINAD và bộ lọc tạp âm thoại

2 - Tải AF/ bộ phối âm

3 - Máy thu cần đo kiểm

4 - Ăng ten đo kiểm băng rộng

5 - Mạch phối hợp (chỉ dụng khi sử dụng 1 ăng ten)

6 - Bộ tạo tín hiệu A

7 - Bộ tạo tín hiệu B

8 - Ăng ten đo kiểm cho tín hiệu mong muốn (xem mục 2.3.4.3.2 e))

Hình 15 - Sơ đồ đo triệt đáp ứng giả

Tiến hành đo như sau:

i. Vị trí đo kiểm giống như để thực hiện phép đo độ nhạy khả dụng trung bình (xem 2.3.1);

Chiều cao của ăng ten đo kiểm băng rộng và hướng (góc) của thiết bị cần đo kiểm được đặt ở vị trí như 2.3.1.3.1 và 2.1.3.5.

2.3.4.3.3. Phương pháp khảo sát

Khảo sát được thực hiện như sau, sử dụng sơ đồ trong mục 2.3.4.3.2.

i. Nối hai bộ tạo tín hiệu A và B với ăng ten đo kiểm băng rộng qua mạch phối hợp.

Tín hiệu mong muốn từ bộ tạo tín hiệu A tạo ra có tần số bằng tần số danh định của máy thu và được điều chế đo kiểm bình thường A-M1 (xem 2.1.3.1).

Tín hiệu không mong muốn của bộ tạo tín hiệu B tạo ra được điều chế bởi tần số 400 Hz tại mức tạo ra độ lệch tần là 5 kHz.

ii. Đầu tiên, tắt bộ tạo tín hiệu B (tín hiệu không mong muốn), nhưng vẫn duy trì trở kháng đầu ra.

Điều chỉnh tín hiệu mong muốn từ bộ tạo tín hiệu A đến mức giới hạn của độ nhạy khả dụng trung bình của loại thiết bị cần đo, tính bằng cường độ trường và sử dụng thủ tục hiệu chuẩn trong 2.1.3.5.3 (xem 2.3.1.3 và 2.1.3.5).

iii. Bật bộ tạo tín hiệu B để tạo tín hiệu không mong muốn.

Điều chỉnh mức của bộ tạo tín hiệu B để có được cường độ trường cao hơn giới hạn triệt đáp ứng giả được đo ở đầu thu (xem 2.3.4.2) ít nhất là 10 dB, thậm chí đối với một số vị trí đo kiểm, mức của tín hiệu không mong muốn biến đổi đáng kể theo tần số do có sự phản xạ của mặt đất.

Thay đổi tần số tín hiệu không mong muốn từng khoảng 10 kHz trong dải tần giới hạn (xem 2.3.4.3.1 i)) và trong các dải tần tính toán nằm ngoài dải tần này (xem 2.3.4.3.1 ii)).

iv. Quan sát tỷ số SINAD.

v. Nếu tỷ số SINAD lớn hơn 20 dB thì không phát hiện được ảnh hưởng của phát xạ giả và phép đo sẽ phải tiếp tục ở bước tần số tiếp theo.

vi. Nếu tỷ số SINAD nhỏ hơn 20 dB thì giảm mức tín hiệu không mong muốn theo từng nấc 1 dB cho đến khi thu được tỷ số SINAD là 20 dB hoặc lớn hơn.

vii. Trong trường hợp mặt sàn nhà có phản xạ, chiều cao ăng ten sẽ được thay đổi tương ứng tại từng thay đổi mức của tín hiệu không mong muốn để đạt được tỷ số SINAD bằng 20 dB hoặc lớn hơn.

Ăng ten đo kiểm có thể không cần điều chỉnh nếu sử dụng vị trí đo kiểm tại phòng không có phản xạ (mục A1.1) hoặc nếu loại bỏ hiệu quả sự phản xạ của mặt đất.

viii. Trong quá trình khảo sát, nếu phát hiện bất kỳ đáp ứng giả cần ghi lại tần số, vị trí và chiều cao ăng ten để sử dụng cho các phép đo trong mục 2.3.4.3.4.

2.3.4.3.4. Phương pháp đo

Tại mỗi tần số phát hiện đáp ứng giả ở trong và ngoài dải tần giới hạn, tiến hành phép đo như sau:
