TIÊU CHUẨN QUỐC GIA

TCVN ISO 50006:2016

ISO 50006:2014

HỆ THỐNG QUẢN LÝ NĂNG LƯỢNG - ĐO HIỆU QUẢ NĂNG LƯỢNG SỬ DỤNG ĐƯỜNG CƠ SỞ NĂNG LƯỢNG (EnB) VÀ CHỈ SỐ HIỆU QUẢ NĂNG LƯỢNG (EnPI) - NGUYÊN TẮC CHUNG VÀ HƯỚNG DẪN

Energy management systems - Measuring energy performance using energy baselines (EnB) and energy performance indicators (EnPI) - General principles and guidance

Lời nói đầu

TCVN ISO 50006:2016 hoàn toàn tương đương với ISO 50006:2014;

TCVN ISO 50006:2016 do Ban kỹ thuật tiêu chuẩn Quốc gia TC176 Quản lý chất lượng và đảm bảo chất lượng biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Lời giới thiệu

Tiêu chuẩn này đưa ra hướng dẫn thực tế cho các tổ chức về cách đáp ứng các yêu cầu của TCVN ISO 50001:2012 (ISO 50001:2011) đối với việc thiết lập, sử dụng và duy trì các chỉ số hiệu quả năng lượng (EnPI) và đường cơ sở năng lượng (EnB) để đo hiệu quả năng lượng và các thay đổi hiệu quả năng lượng. EnPI và EnB là hai yếu tố chính liên quan với nhau ca TCVN ISO 50001:2012 (ISO 50001:2011) hỗ trợ việc đo lường và do đó giúp cho cả việc quản lý hiệu quả năng lượng của tổ chức. Hiệu quả năng lượng là một khái niệm rộng liên quan đến tiêu thụ năng lượng, sử dụng năng lượng và hiệu suất năng lượng.

Để quản lý có hiệu lực đối với hiệu quả năng lượng của các phương tiện, hệ thống, quá trình và thiết bị, tổ chức cần biết năng lượng được sử dụng như thế nào và lượng tiêu thụ theo thời gian là bao nhiêu. EnPI là một giá trị hoặc thước đo định lượng kết quả liên quan đến hiệu suất, sử dụng và tiêu thụ năng lượng ca các cơ sở, hệ thống, quá trình và thiết bị. Các tổ chức sử dụng EnPI làm thước đo hiệu quả năng lượng của mình.

EnB là chuẩn tham chiếu nêu đặc trưng và định lượng hiệu quả năng lượng của tổ chức trong một khoảng thời gian quy định. EnB giúp t chức đánh giá các thay đổi về hiệu quả năng lượng giữa các giai đoạn được chọn. EnB cũng được sử dụng để tính toán tiết kiệm năng lượng, làm chuẩn tham chiếu trước và sau khi thực hiện các hành động cải tiến hiệu quả năng lượng.

Tổ chức xác định những chỉ tiêu về hiệu quả năng lượng là một phần của quá trình hoạch định năng lượng trong hệ thống quản lý năng lượng (EnMS) của mình. Tổ chức cần xem xét các chỉ tiêu cụ thể về hiệu quả năng lượng khi xác định và thiết kế các EnPI và EnB. Mối quan hệ giữa hiệu quả năng lượng, EnPI, EnB và chỉ tiêu năng lượng đưc minh họa trong Hình 1.

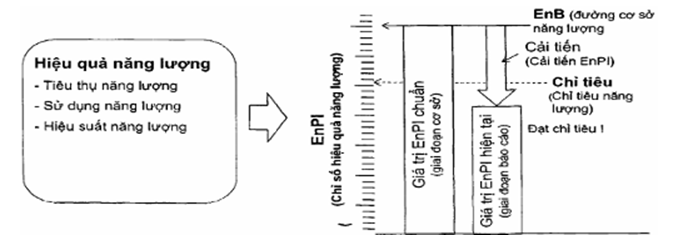

Hình 1 - Mối quan hệ giữa hiệu quả năng lượng, EnPI, EnB và chỉ tiêu năng lượng

Tiêu chuẩn này bao gồm các hộp hỗ trợ thực hành được thiết kế để cung cấp cho người sử dụng các ý tưng, ví dụ và chiến lược để đo hiệu quả năng lượng thông qua việc sử dụng các EnPI và EnB.

Các khái niệm và phương pháp trong tiêu chuẩn này cũng có thể được tổ chức sử dụng mà không cần có EnMS. Ví dụ, các EnPI và EnB có thể cũng được sử dụng cấp cơ s, hệ thống, quá trình hoặc thiết bị hoặc để đánh giá các hành động cải tiến hiệu quả năng lượng riêng lẻ.

Cam kết và sự tham gia thường xuyên của lãnh đạo cao nhất là thiết yếu cho việc thực hiện, duy trì và cải tiến có hiệu lực EnMS, nhằm đạt được những lợi ích trong việc cải tiến hiệu quả năng lượng. Lãnh đạo cao nhất thể hiện sự cam kết của mình thông qua các hành động điều hành và sự tham gia tích cực vào EnMS, đảm bảo sự phân bổ thường xuyên các nguồn lực kể cả nhân lực để thực hiện và duy trì lâu dài EnMS theo thời gian.



HỆ THỐNG QUẢN LÝ NĂNG LƯỢNG - ĐO HIỆU QUẢ NĂNG LƯỢNG SỬ DỤNG ĐƯỜNG CƠ SỞ NĂNG LƯỢNG (EnB) VÀ CHỈ SỐ HIỆU QUẢ NĂNG LƯỢNG (EnPI) - NGUYÊN TẮC CHUNG VÀ HƯỚNG DẪN

Energy management systems - Measuring energy performance using energy baselines (EnB) and energy performance indicators (EnPI) - General principles and guidance

1  Phạm vi áp dụng

Tiêu chuẩn này đưa ra hướng dẫn cho tổ chức về cách thiết lập, sử dụng và duy trì các ch số hiệu quả năng lượng (EnPI) và đường cơ s năng lượng (EnB) như một phần của quá trình đo hiệu quả năng lượng.

Hướng dẫn trong tiêu chuẩn này có thể áp dụng cho mọi tổ chức không phân biệt quy mô, loại hình, địa điểm hoặc mức độ thuần thục trong lĩnh vực quản lý năng lượng.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN ISO 50001:2012 (ISO 50001:2011), Hệ thống quản lý năng lượng - Yêu cầu và hướng dẫn sử dụng.

3  Thuật ngữ và định nghĩa

Tiêu chuẩn này áp dụng các thuật ngữ và định nghĩa nêu trong TCVN ISO 50001:2012 (ISO 50001:2011) và các thuật ngữ, định nghĩa dưới đây.

3.1

Điều chnh (adjustment)

Quá trình thay đổi đường cơ sở năng lượng để có thể so sánh hiệu quả năng lượng trong các điều kiện tương đương giữa giai đoạn báo cáo và giai đoạn cơ sở.

CHÚ THÍCH 1: TCVN ISO 50001:2012 (ISO 50001:2011) yêu cầu điều chỉnh EnB khi các EnPI không còn phản ánh việc sử dụng và tiêu thụ năng lượng ca tổ chức hoặc khi có những thay đổi lớn đối với quá trình, các dạng thức vận hành hoặc các hệ thống năng lượng hoặc theo phương pháp xác định trước.

CHÚ THÍCH 2: Các điều chnh thường được thực hiện để tính đến những thay đổi về các yếu tố tĩnh.

CHÚ THÍCH 3: Phương pháp xác định trước thường đặt lại EnB các khoảng thời gian xác định.

3.2

Giai đoạn s (baseline period)

Khoảng thời gian xác định được sử dụng để so sánh hiệu quả năng lượng với giai đoạn báo cáo.

3.3

Ranh giới (boundaries)

Giới hạn về địa lý hoặc địa điểm và/hoặc giới hạn về mặt tổ chức do t chức xác định.

VÍ DỤ: Một quá trình, một nhóm các quá trình, một cơ s, toàn bộ tổ chức, nhiều cơ sở thuộc kiểm soát của tổ chức.

[Nguồn: TCVN ISO 50001:2012 (ISO 50001:2011), 3.1]

3.4

Năng lượng (energy)

Điện, nhiên liệu, hơi nước, nhiệt, khí nén và các dạng tương tự khác.

CHÚ THÍCH 1: Trong tiêu chuẩn này, năng lượng dùng để ch các dạng năng lượng khác nhau, gồm cả năng lượng tái tạo, có thể được mua, lưu giữ, xử lý, sử dụng trong thiết bị hoặc quá trình, hay được thu hồi.

CHÚ THÍCH 2: Năng lượng có thể được định nghĩa là khả năng tạo ra hoạt động bên ngoài hoặc thực hiện công việc của một hệ thống.

[Nguồn: TCVN ISO 50001:2012 (ISO 50001:2011), 3.5]

3.5

Đường cơ s năng lượng (energy baseline)

EnB

(Các) chuẩn định lượng làm cơ sở cho việc so sánh hiệu quả năng lượng.

CHÚ THÍCH 1: Đường cơ sở năng lượng phản ánh một khoảng thời gian quy định.

CHÚ THÍCH 2: Đường cơ sở năng lượng có thể được chuẩn hóa bằng cách sử dụng các biến số ảnh hưởng đến việc sử dụng và/hoặc tiêu th năng lượng, ví dụ mức độ sản xuất, nhiệt độ ngày (nhiệt độ ngoài trời), v.v...

CHÚ THÍCH 3: Đường cơ s năng lượng cũng được sử dụng để tính toán tiết kiệm năng lưng, làm chuẩn đối chiếu trước và sau khi thực hiện các hành động cải tiến hiệu quả năng lượng.

[Nguồn: TCVN ISO 50001:2012 (ISO 50001:2011), 3.5, có sửa đi. Bổ sung thuật ngữ viết tắt]

3.6

Tiêu thụ năng lượng (energy consumption)

Lượng năng lượng được ứng dụng.

CHÚ THÍCH 1: Tiêu thụ năng lượng có thể được thể hiện bằng đơn v thể tích và khối lượng dòng chảy hoặc đơn vị khối lượng (nhiên liệu) hoặc đổi sang các đơn vị là bội ca Jun hoặc Oát-giờ (ví dụ, Gj, kWh).

CHÚ THÍCH 2: Tiêu thụ năng lượng là phép đo điển hình sử dụng thước đo cố định hoặc tạm thời. Các giá trị có thể được đo trực tiếp hoặc có được tính toán một khoảng thời gian cụ thể,

[Nguồn: TCVN ISO 50001:2012 (ISO 50001:2011), 3.7, có sửa đổi. Bổ sung chú thích 1 và chú thích 2]

3.7

Hiệu suất năng lượng (energy efficiency)

Tỷ số hoặc mối quan hệ định lượng khác giữa đầu ra gồm kết quả thực hiện, dịch vụ, hàng hóa hoặc năng lượng và năng lượng đầu vào.

VÍ DỤ: Hiệu suất chuyển đổi; năng lượng cần thiết/năng lượng sử dụng; đầu ra/đầu vào; năng lượng sử dụng để vận hành theo lý thuyết/năng lượng được sử dụng để vận hành.

CHÚ THÍCH: Cả đầu vào và đầu ra cần được quy định rõ ràng về số lượng và chất lượng và phải đo lường được.

[Nguồn: TCVN ISO 50001:2012 (ISO 50001:2011), 3.8]

3.8

Hiệu quả năng lượng (energy performance)

Kết quả có thể đo được liên quan đến hiệu suất năng lượng, sử dụng năng lượng và tiêu thụ năng lượng.

CHÚ THÍCH 1: Với hệ thống quản lý năng lượng, các kết quả có thể được đo theo chính sách năng lượng, các mục tiêu, chỉ tiêu và các yêu cầu khác về hiệu quả năng lượng ca tổ chức.

CHÚ THÍCH 2: Hiệu quả năng lượng là một thành phần ca kết quả thực hiện hệ thống quản lý năng lượng.

[Nguồn: TCVN ISO 50001:2012 (ISO 50001:2011), 3.12]

3.9

Chỉ số hiệu quả năng lượng (energy performance indicator)

EnPI

Giá trị hoặc thước đo định lượng của hiệu quả năng lượng, do tổ chức xác định.

CHÚ THÍCH 1: EnPI (3.11) có thể được th hiện bằng một tỷ số, thước đo đơn giản, hay một mô hình phức tạp hơn.

[Nguồn: TCVN ISO 50001:2012 (ISO 50001:2011), 3.13]

3.10

Ch tiêu năng lượng (energy target)

Yêu cầu chi tiết và có thể lượng hóa về hiệu quả năng lượng, áp dụng cho tổ chức hoặc bộ phận của tổ chức, xuất phát từ mục tiêu năng lượng và cần được thiết lập, đáp ứng để đạt được mục tiêu này.

[Nguồn: TCVN ISO 50001:2012 (ISO 50001:2011), 3.17]

3.11

Sử dụng năng lượng (energy use)

Cách thức hoặc loại hình ứng dụng năng lượng.

VÍ DỤ: thông gió; chiếu sáng; gia nhiệt; làm mát; vận chuyển; các quá trình; dây chuyền sản xuất.

[Nguồn: TCVN ISO 50001:2012 (ISO 50001:2011), 3.18]

3.12

Cơ sở (facility)

Hệ thống lắp đặt đơn lẻ, tập hợp hệ thống lắp đặt hoặc quá trình sản xuất (tĩnh hoặc động) có thể được xác định trong phạm vi một ranh giới địa lý, đơn vị tổ chức hoặc quá trình sản xuất.

[Nguồn: ISO 14064-3:2006, 2.22]

3.13

Chuẩn hóa (normalization)

Quá trình thay đổi dữ liệu năng lượng thường xuyên để tính đến các thay đi về các biến liên quan để so sánh hiệu quả năng lượng trong các điều kiện tương đương.

CHÚ THÍCH: Các EnPI và EnB tương ứng có thể được chuẩn hóa.

3.14

Biến liên quan (relevant variable)

Yếu tố định lượng được có ảnh hưng đến hiệu quả năng lượng và các thay đổi thường xuyên.

VÍ DỤ: Các tham số sản xuất (sản lưng, khối lượng, năng suất); điều kiện thời tiết, (nhiệt độ ngoài trời, nhiệt độ ngày); giờ làm việc; tham số làm việc (nhiệt độ làm việc, mức sáng).

3.15

Giai đoạn báo cáo (reporting period)

Khoảng thời gian quy định được chọn để tính toán và lập báo cáo về hiệu quả năng lượng.

VÍ DỤ: Giai đoạn mà một tổ chức muốn đánh giá các thay đổi về các EnPI liên quan đến giai đoạn EnB.

3.16

Sử dụng năng lượng đáng kể (significant energy use)

SEU

Việc sử dụng năng lượng có mức tiêu thụ năng lượng cao và/hoặc có nhiều tiềm năng cải tiến hiệu quả năng lượng.

CHÚ THÍCH 1: Tiêu chí "đáng kể" do tchức xác định.

[Nguồn: TCVN ISO 50001:2012 (ISO 50001:2011), 3.27, có sửa đổi - Bổ sung thuật ngữ viết tắt]

3.17

Yếu tố tĩnh (static factor)

Yếu tố được nhận biết là có ảnh hưởng đến hiệu quả năng lượng (3.9) và không thay đổi thường xuyên.

VÍ DỤ 1: Quy mô cơ s; thiết kế các thiết bị được lắp đặt; số ca sản xuất hàng tuần; số lượng hoặc loại người làm việc (ví dụ: nhân viên văn phòng), loại sản phẩm.

VÍ DỤ 2: Thay đổi yếu tố tĩnh có thể là thay đổi về nguyên liệu thô cho quá trình sản xuất, từ nhôm sang nhựa.

[Nguồn: TCVN ISO 50015:2016 (ISO 50015:2014), 3.22, có sửa đổi - Sửa đổi ví dụ]

4  Đo hiệu quả năng lượng

4.1  Tổng quan

4.1.1  Khái quát

Để đo và định lượng (một cách có hiệu lực) hiệu quả năng lượng của mình, tổ chức thiết lập các EnPI và EnB. Các EnPI được sử dụng để định lượng hiệu quả năng lượng của toàn bộ tổ chức hoặc các bộ phận khác nhau của tổ chức. Các EnB là những chuẩn định lượng được sử dụng để so sánh các giá trị EnPI theo thời gian và để định lượng những thay đổi về hiệu quả năng lượng.

Các kết quả về hiệu quả năng lượng có thể được thể hiện theo đơn vị tiêu thụ (ví dụ GJ, kWh), tiêu thụ năng lượng cụ thể (SEC) (ví dụ kWh/đơn vị), công suất đỉnh (ví dụ, kW), thay đổi theo phần trăm về hiệu suất hoặc tỷ số không thứ nguyên, v.v... Mối liên hệ chung giữa hiệu quả năng lượng, các EnPI, EnB và chỉ tiêu năng lượng được minh họa trong Hình 1, Lời giới thiệu.

Hiệu quả năng lượng có thể bị ảnh hưởng bởi nhiều biến và yếu tố tĩnh liên quan. Các yếu tố này có thể có mối liên hệ với các điều kiện kinh doanh thay đổi như nhu cầu thị trường, bán hàng và khả năng sinh lời.

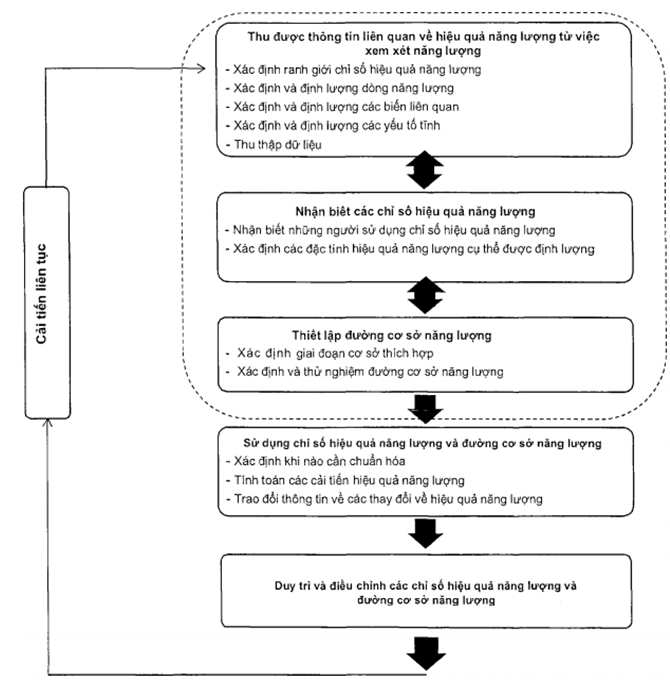

Tổng quan về quá trình xây dựng, sử dụng và cập nhật các EnPI và EnB được minh họa trong Hình 2 và được nêu chi tiết ở 4.2 đến 4.6. Quá trình này giúp tổ chức cải tiến liên tục việc đo lường hiệu quả năng lượng của mình.

4.1.2  Tiêu thụ năng lượng

Định lượng tiêu thụ năng lượng là thiết yếu cho việc đo lường hiệu quả năng lượng và các cải tiến hiệu quả năng lượng.

Khi sử dụng nhiều dạng năng lượng thì cần quy đổi tất cả các dạng này về một đơn vị đo năng lượng chung. Cần thận trọng khi thực hiện việc quy đổi này theo cách thể hiện thích hợp tổng năng lượng tiêu thụ kể cả các tổn hao trong quá trình quy đổi năng lượng.

4.1.3  Sử dụng năng lượng

Nhận biết việc sử dụng năng lượng như hệ thống năng lượng (ví dụ khí nén, hơi, nước lạnh, v.v...), quá trình và thiết bị giúp cho việc phân loại tiêu thụ năng lượng và tập trung hiệu quả năng lượng vào việc sử dụng quan trọng đối với một tổ chức.

4.1.4  Hiệu suất năng lượng

Hiệu suất năng lượng là một thước đo được sử dụng thường xuyên để đo lường hiệu quả năng lượng và có thể được sử dụng làm EnPI.

Hiệu suất năng lượng có th được thể hiện theo nhiều cách, như năng lượng đầu ra/năng lượng đầu vào (hiệu suất quy đổi); năng lượng yêu cầu/năng lượng tiêu thụ (trong trường hợp năng lượng yêu cầu có thể suy ra từ mô hình lý thuyết hoặc mối liên hệ khác); sản lượng đầu ra/năng lượng đầu vào (ví dụ, sn lượng tính bằng tấn trên một đơn vị năng lượng tiêu thụ).

CHÚ THÍCH: Năng lượng đầu vào/sản lượng đầu ra đôi khi được dùng làm EnPI và được gọi là cường độ năng lượng.

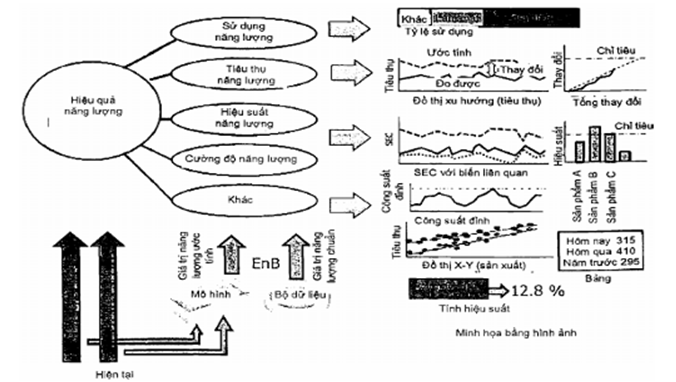

Hình 2 - Tổng quan về đo lường hiệu quả năng lượng

4.1.5  Chỉ số hiệu quả năng lượng (EnPI)

Các EnPI cần cung cấp những thông tin liên quan về hiệu quả năng lượng để cho phép những người sử dụng khác nhau trong tổ chức hiểu về hiệu quả năng lượng của tổ chức đó và thực hiện các hành động để cải tiến hiệu quả năng lượng.

Các EnPI có thể được áp dụng ở cấp cơ s, hệ thống, quá trình hoặc thiết bị để đưa ra các mức độ chú trọng khác nhau.

Tổ chức cần thiết lập một ch tiêu năng lượng và đường cơ s năng lượng cho từng EnPI.

4.1.6  Đường cơ s năng lượng (EnB)

Tổ chức cần so sánh các thay đổi về hiệu quả năng lượng giữa giai đoạn cơ sở và giai đoạn báo cáo. EnB được sử dụng một cách đơn giản để xác định các giá trị EnPI cho giai đoạn cơ s. Loại thông tin cần để thiết lập đường cơ sở năng lượng được xác định theo mục đích cụ th của EnPI.

4.1.7  Định lượng hiệu quả năng lượng

Những thay đổi về hiệu quả năng lượng có thể được tính bằng cách sử dụng các EnPI và EnB cho các cơ sở, hệ thống, quá trình hoặc thiết bị.

Việc so sánh hiệu quả năng lượng giữa giai đoạn cơ s và giai đoạn báo cáo bao gồm tính chênh lệch về giá trị của EnPI giữa hai giai đoạn này. Hình 3 minh họa một trường hợp đơn giản trong đó phép đo trực tiếp tiêu thụ năng lượng được sử dụng làm EnPI và hiệu quả năng lượng được so sánh giữa giai đoạn cơ s và giai đoạn báo cáo.

Trong trường hợp tổ chức đã xác định rằng các biến liên quan như thời tiết, sản lượng, số giờ hoạt động của tòa nhà, v.v... ảnh hưởng đến hiệu quả năng lượng, thì tổ chức cần chuẩn hóa EnPI và EnB tương ứng để so sánh hiệu quả năng lượng trong các điều kiện tương đương.

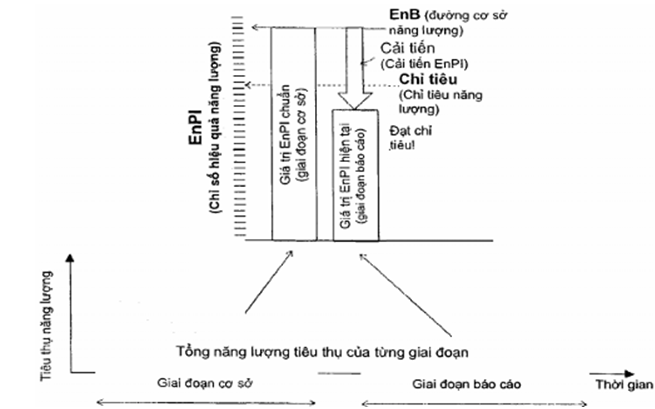

Hình 3 - Khái niệm giai đoạn s và giai đoạn báo cáo đối với một EnPI

4.2  Thu được thông tin liên quan về hiệu quả năng lượng từ việc xem xét năng lượng

4.2.1  Khái quát

Việc xem xét năng lượng cung cấp các thông tin hữu ích về hiệu quả năng lượng để xây dựng các EnPI và EnB. Phụ lục A minh họa mối liên quan giữa xem xét năng lượng và thông tin cần để nhận biết các EnPI và thiết lập các EnB. Việc thiết lập các EnPI thích hợp và các EnB tương ứng đòi hỏi tiếp cận với các dữ liệu năng lượng sẵn có của t chức, phân tích dữ liệu và xử lý thông tin năng lượng.

4.2.2  Xác định các ranh giới ch số hiệu quả năng lượng

Phạm vi và ranh giới của EnMS bao gồm khu vực hoặc các hoạt động trong đó một tổ chức thực hiện việc quản lý hiệu quả năng lượng.

Để đo lường hiệu quả năng lượng, cần xác định các ranh giới đo thích hợp cho từng EnPI. Chúng được gọi là ranh giới EnPI và có thể bị chồng chéo.

CHÚ THÍCH: Trước hết cần nhận biết người sử dụng EnPI và nhu cầu ca họ (xem 4.3.2) và sau đó là ranh giới EnPI tương ứng được xác định.

Khi xác định ranh giới EnPI, cần xem xét đến:

- trách nhiệm của tổ chức liên quan đến quản lý năng lượng;

- sự dễ dàng tách biệt ranh giới của EnPI bằng cách đo năng lượng và biến liên quan;

- ranh giới của EnMS;

- hộ sử dụng năng lượng đáng kể (SEU) hoặc nhóm các SEU mà tổ chức chỉ định là ưu tiên kiểm soát và cải tiến;

- các thiết bị, quá trình và quá trình con cụ thể mà tổ chức muốn tách ra và quản lý.

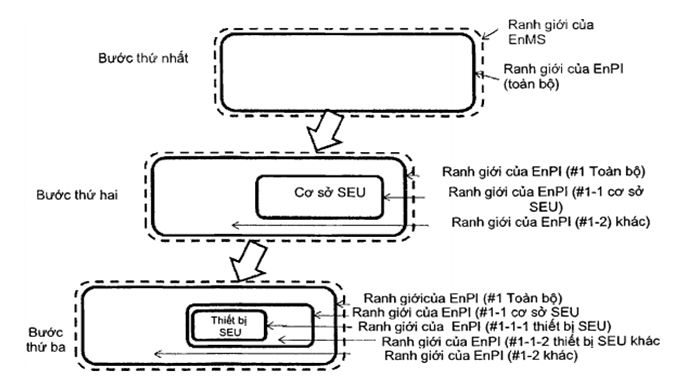

Ba cấp độ ranh giới EnPI chủ yếu là riêng lẻ, hệ thống và tổ chức được nêu trong Bảng 1.

Bảng 1 - Ba cấp độ ranh giới EnPI

Cấp độ ranh giới EnPI

Mô tả và ví dụ

Cơ s/thiết bị/quá trình riêng lẻ

Ranh giới EnPI có thể được xác định xung quanh giới hạn địa lý của một cơ s/quá trình/thiết bị mà t chức muốn kiểm soát và cải tiến.

VÍ DỤ  Thiết bị tạo hơi nước.

Hệ thống

Ranh giới EnPI có thể được xác định xung quanh giới hạn địa lý của một nhóm các cơ sở/quá trình/thiết bị ảnh hưng lẫn nhau mà tổ chức muốn kiểm soát và cải tiến.

VÍ DỤ  Thiết bị tạo hơi nước và sử dụng hơi nước, như máy sấy.

Tổ chức

Ranh giới EnPI có thể được xác định xung quanh giới hạn địa lý của các cơ s/quá trình/thiết bị và cũng tính đến trách nhiệm trong quản lý năng lượng của các cá nhân, đội, nhóm hoặc đơn vị kinh doanh được tổ chức chỉ định.

VÍ D Hơi nước được mua cho (các) nhà máy hoặc phòng ban của một tổ chức.

Thông tin bổ sung về ranh giới EnPI trong quá trình sản xuất được nêu trong Phụ lục B.

4.2.3  Xác định và định lượng dòng năng lượng

Khi xác định đưc ranh giới EnPI, tổ chức cần nhận dạng dòng năng lượng qua ranh giới này. Tổ chức có thể sử dụng đô thị như trong Hình 4 để xác định các thông tin năng lượng cần thiết cho việc thiết lập các EnPI. Các đồ thị kiểu hàng rào hoặc các bản đồ năng lượng thể hiện dòng năng lượng bên trong và chạy qua ranh giới EnPI. Chúng cũng có thể bao gồm các thông tin bổ sung, như các điểm đo và dòng sản phẩm quan trọng cho việc phân tích năng lượng và thiết lập EnPI.

Tổ chức cần đo dòng năng lượng chạy qua ranh giới EnPI, thường thay đổi về mức nhiên liệu trong kho cũng như lượng năng lượng dự trữ bất kỳ.

Các EnPI và EnB đối với SEU yêu cầu các ranh giới được xác định rõ ràng để định lượng dòng năng lượng. Việc xem xét quan trọng đối với từng SEU là đồng hồ đo thích hợp để đo năng lượng tiêu thụ đi qua ranh giới SEU cũng như sự sẵn có của dữ liệu về các biến liên quan.

CHÚ DN

M  Phép đo

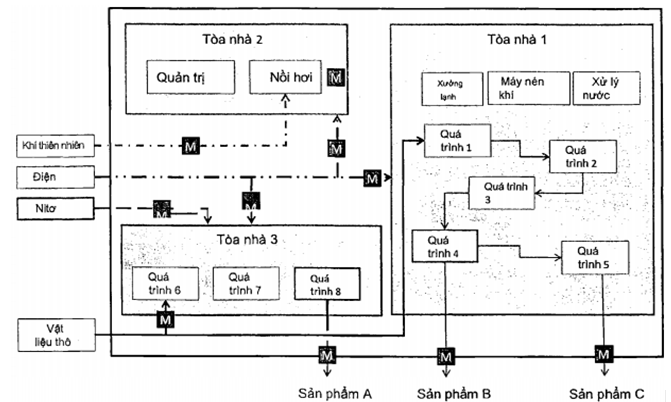

Hình 4 - Sơ đồ dạng hàng rào

4.2.4  Xác định và định lượng các biến liên quan

Tùy thuộc vào nhu cầu của tổ chức và EnMS của tổ chức, các biến liên quan có nhiều khả năng ảnh hưởng đến hiệu quả năng lượng cần được xác định và định lượng ở từng ranh giới EnPI. Điều quan trọng là tách biệt các biến có ảnh hưởng đáng kể đến hiệu quả năng lượng khỏi các biến có ít hoặc không có ảnh hưng. Phân tích dữ liệu thường cần để xác định tầm quan trọng ca các biến liên quan.

Một số biến có liên quan đến tiêu thụ năng lượng hơn số còn lại. Ví dụ, khi tiêu thụ năng lượng trên một đơn vị sản phẩm được đo, việc đếm số lượng các sản phẩm cuối cùng có thể đưa ra kết quả sai nếu có các đầu ra trung gian được tạo ra và cũng chưa biết đưc liệu các đầu ra trung gian này là phế phẩm, có giá trị sử dụng hay được tái chế.

Khi các biến liên quan đã được tách biệt, các kỹ thuật mô hình hóa sau đó có thể được sử dụng để xác định bản chất chính xác của quan hệ này.

Hộp hỗ trợ thực hành 1: Xác định và định lượng các biến liên quan

Tổ chức thường gặp khó khăn trong việc hiểu tầm quan trọng của mối liên hệ giữa các biến và tiêu thụ năng lượng. Dưới đây mô tả phương pháp đánh giá xem liệu một biến có ảnh hưởng đáng kể đến tiêu thụ năng lượng hay không.

Trước tiên, việc hiểu xu hướng tiêu thụ năng lượng và về các biến liên quan tiềm năng là có thể có ích. Các xu hướng này có thể được biểu diễn theo thời gian trong một biểu đồ xu hướng. Việc này sẽ giúp tổ chức thấy rõ bằng chứng về tính mùa vụ hoặc bằng chứng về các biến thay đổi các thời gian giống nhau như tiêu thụ năng lượng. Ví dụ, nếu tiêu thụ năng lượng do sưởi thì sự tiêu thụ này có thể tăng trong các tháng mùa đông lạnh hơn. Nếu tải liên quan đến làm mát, tiêu thụ sẽ giảm trong các tháng hè, như thể hiện trên Hình 5.

Sau khi đánh giá rõ các xu hướng về tiêu thụ năng lượng và các biến, tổ chức có thể đánh giá tầm quan trọng của mối liên hệ này. Đ làm việc này, tổ chức có thể vẽ đồ thị biến theo tiêu thụ năng lượng sử dụng biểu đồ X-Y đơn giản. Nếu biến này có liên quan thì sẽ nhìn thấy bằng chứng về mối liên quan trong phân bố các đim. Nếu các điểm phân bố xung quanh một hàm toán học, được thể hiện như một đường xu hướng thì đường này chỉ ra sự có mặt của các biến liên quan [xem Hình 6a) và b)]. Nếu các điểm xuất hiện thành một đám mây rời rạc và không có mối liên quan rõ rệt thì biến này có khả năng không liên quan [xem Hình 6c)].

Trong nhiều trường hợp, mối liên quan tuyến tính đơn giản là đủ để xác định sự liên quan. Các biến nhất định có thể cho thấy các mối quan hệ phi tuyến tính và tổ chức sẽ cần quyết định xem cách đưa các biến này vào việc tính EnPI.

Khi một biến liên quan có vẻ như không liên quan đáng kể đến năng lượng tiêu thụ thì tổ chức có thể sử dụng EnPI dựa trên mô hình với hai hoặc nhiều bên liên quan (xem 4.3.3). Một cách khác, ranh giới EnPI có thể phân chia để tách biệt năng lượng tiêu thụ liên quan đáng kể đến chỉ một biến (xem Phụ lục B).

Các biến liên quan nhất định có thể là đồng tuyến, trong đó hai hoặc nhiều biến độc lập thay đổi nhất quán với nhau. Để xác định trường hợp này, tổ chức có thể vẽ đồ thị các biến s dụng biểu đồ X-Y. Nếu tổ chức xác định rằng tồn tại đồng tuyến thì nên s dụng biến có tác động lớn hơn tới năng lượng tiêu thụ và cần giữ các biến khác không đổi.

Trong trường hợp mô hình làm việc và các giá trị của biến liên quan dao động đáng kể thì điều quan trọng là đảm bảo rằng dữ liệu được phân tích cho mối tương quan là ở tần suất đúng để cho phép quan sát một cách chính xác các ảnh hưng của từng biến.

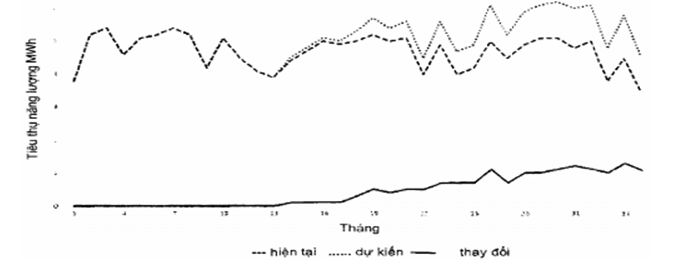

Hình 5 - Biểu đồ xu hướng thể hiện tính mùa vụ

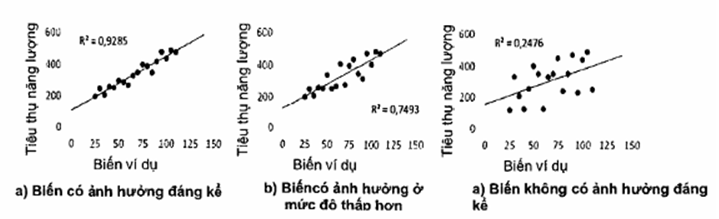

Hình 6 - Biến với mức độ quan trọng khác nhau

4.2.5  Xác định và định lượng yếu tố tĩnh

Các yếu tố ảnh hưởng đến hiệu quả năng lượng thường thay đổi về giá trị. Các yếu tố cần được phân tích để cho thấy chúng được xem là biến liên quan hay yếu tố tĩnh. Ví dụ, nhà máy sản xuất có thể có mức sản lượng thay đổi thường xuyên là biến liên quan và các sản phẩm thay đổi không thường xuyên là yếu tố tĩnh.

Điều quan trọng là cần ghi nhận điều kiện của các yếu tố tĩnh này tại thời điểm các EnPI và EnB được thiết lập. Tổ chức cần xem xét các yếu tố tĩnh này theo thời gian, để đảm bảo rằng các EnPI và EnB này vẫn thích hợp và ghi lại bất kỳ thay đổi lớn có thể ảnh hưởng đến hiệu quả năng lượng.

Mặc dù các yếu tố tĩnh về căn bản không thay đổi giữa giai đoạn báo cáo và giai đoạn cơ s nhưng nếu như các điều kiện thay đi thì các yếu tố tĩnh này có thể thay đổi và tổ chức cần xác nhận các EnPI hoặc EnB có liên quan. (xem 4.6).

Hộp hỗ trợ thực hành 2: Các thay đổi của yếu tố tĩnh đòi hỏi sự xác nhận với các EnPI hoặc EnB liên quan

Có thể khó để hiểu được khi nào thì các yếu tố tĩnh đòi hi xác nhận với các EnPI hoặc EnB có liên quan. Dưới đây nêu các kịch bản có thể hữu ích.

- Thay đổi loại sản phẩm - Một nhà máy có thể có một bộ sản phẩm n định được sản xuất. Loại sản phẩm đó có thể là một yếu tố tĩnh. Nếu họ đưa ra một sản phm mới thì có thể đòi hỏi việc xác nhận đối với sản phẩm mới này.

- Thay đi số ca mỗi ngày - Một nhà máy có số ca sản xuất hằng ngày là cố định. Nếu số ca tăng hoặc giảm đi thì điều này có thể đòi hỏi việc xác nhận.

- Thay đổi người sử dụng tòa nhà - Một tòa nhà có số lưng người sử dụng tương đối ổn định. Nếu số lượng người sử dụng tăng hoặc giảm đáng kể do hợp đồng thuê mới, thì điều này có thể đòi hi việc xác nhận.

- Thay đổi diện tích sàn - Một tòa nhà có diện tích sàn cố định. Nếu tổ chức mở rộng đáng kể tòa nhà thì điều này có thể đòi hỏi việc xác nhận.

4.2.6  Tập hợp dữ liệu

4.2.6.1  Thu thập dữ liệu

Một tổ chức cần quy định dữ liệu được thu thập cho từng EnPI và EnB tương ứng. Thu thập dữ liệu có thể xảy ra tại bất kỳ thời điểm nào trong quá trình. Nguồn năng lượng cần được quy định cùng các biến liên quan. Điều quan trọng là tập hợp tất cả các dữ liệu bao gồm cả các yếu tố tĩnh sẽ được sử dụng để xây dựng các EnPI và EnB tương ứng.

Hộp hỗ trợ thực hành 3: Những thách thức đối với việc thu thập dữ liệu năng lượng

Tổ chức có thể trải qua một số thách thức trong việc thu thập dữ liệu. Kịch bản dưới đây mô tả những giải pháp tiềm tàng đối với một số thách thức này.

- Thiếu dữ liệu đo chi tiết từ người cung cấp năng lượng - khi một tổ chức không có dữ liệu đo chi tiết từ người cung cấp năng lượng thì tự họ có thể nghiên cứu các phương án đo bổ sung của chính mình hoặc thông qua người cung cấp năng lượng ca mình.

- Thiếu dữ liệu về các biến liên quan - khi một tổ chức không có dữ liệu đối với một quá trình sản xuất năng lượng cụ thể thì họ có thể thêm các cảm biến để thu được dữ liệu này.

- Dạng thức dữ liệu không tương thích - khi dữ liệu về năng lượng của một tổ chức ở tần suất đo khác so với dữ liệu của các yếu tố còn lại ca tổ chức thì có thể tổng hợp hoặc tách dữ liệu để điều chỉnh chúng.

- Thiếu dữ liệu về các hộ sử dụng năng lượng cụ th - khi dữ liệu về năng lượng ca một tổ chức không cho thấy các hộ sử dụng năng lượng cụ thể thì có thể tìm được dữ liệu về sử dụng này các đồng hồ đo phụ.

Tổ chức có thể xác định rằng tầm quan trọng của sử dụng năng lượng trong ranh giới EnPI hoặc cơ hội để cải tiến là đủ cao để cân bằng chi phí cho các đồng hồ đo, đồng hồ đo phụ và/hoặc cảm biến mới để đo các biến liên quan khác. Trong các trường hợp này, tổ chức sẽ quy định hạng mục đo này trong kế hoạch theo dõi, đo lường và phân tích của mình.

Khi tổ chức sử dụng các giá trị ước lượng để tính toán các EnPI và EnB tương ứng thì cần lập tài liệu về các giả định và phương pháp của mình.

Một tổ chức có thể nhận thấy rằng một số EnPI được nhận biết trước đó là quan trọng có thể không đo được do các hạn chế về dữ liệu hoặc các rào cản khác. Trong trường hợp này, tổ chức sẽ cần đánh giá và từ đó cải biến các EnPI này hoặc đưa vào sử dụng các đồng hồ đo hoặc phương pháp đo bổ sung.

4.2.6.2  Đo lường

Tiêu thụ năng lượng thường được đo bằng cách sử dụng đồng hồ đo hoặc đồng hồ đo phụ cố định hoặc bằng cách đo tạm thời. Tiêu thụ năng lượng cần được đo và tính toán bằng cách sử dụng dữ liệu theo khoảng thời gian cụ thể.

Khi lựa chọn các EnPI, tổ chức cần xem xét năng lực đo và theo dõi hiện thời của mình. Tổ chức cần thực hiện các phép đo cho từng giá trị năng lượng và biến liên quan cần thiết để tính các EnPI đã lựa chọn và EnB tương ứng này.

CHÚ THÍCH: Trong nhiều trường hợp, lượng năng lượng đã tiêu thụ cần được đo gián tiếp. Việc này có thể đòi hỏi phải đo lưu lượng, thể tích hoặc khối lượng nhiên liệu đã được cung cấp và có thể thay đổi theo các yếu tố như thành phần, nhiệt độ ngoài trời, áp suất và các yếu tố khác. Các bội số hoặc hệ số thường được áp dụng cho lưu lượng thực đo được ca nhiên liệu khí hoặc lỏng để tinh lượng năng lượng có trong nhiên liệu.

Có thể thực hiện các phép đo theo cách đo tại vị trí đo (ví dụ, sử dụng đồng hồ đo di động/xách tay), theo cách đo nhất thời (ví dụ, sử dụng các bộ tự ghi dữ liệu) hoặc đo liên tục (ví dụ, sử dụng dữ liệu từ hệ thống điều khiển giám sát và tiếp nhận dữ liệu (SCADA) hoặc hệ thống tiếp nhận và xử lý dữ liệu (DAHS). Tiêu thụ năng lượng và các biến liên quan được sử dụng để tính từng EnPI cần được đo ở cùng thời điểm và cùng tần suất. Nếu không thể đo liên tục thì tổ chức cần đảm bảo rằng các phép đo thực hiện tại vị trí đo hoặc nhất thời được thực hiện trong các giai đoạn đại diện cho mô hình vận hành điển hình.

Tất cả các phép đo cần chính xác và có khả năng lặp lại và các đồng hồ đo tương ứng đều được hiệu chuẩn. Tất cả các giá trị đo cần được kiểm tra xác nhận.

4.2.6.3  Lựa chọn tần suất thu thập dữ liệu

Giai đoạn thu thập dữ liệu có thể dài hơn giai đoạn đường cơ sở và giai đoạn báo cáo. Thu thập dữ liệu được thực hiện định kỳ (ví dụ, hằng giờ, hằng ngày, hằng tuần). Điều này được gọi là tần suất thu thập dữ liệu.

Tổ chức cần lựa chọn tần suất thu thập dữ liệu đủ cho từng thông số tiêu thụ năng lượng và biến liên quan được bao gồm trong EnPI và EnB tương ứng. Giai đoạn và tần suất thu thập dữ liệu cần đ để thể hiện được các điều kiện làm việc và cung cấp đủ số lượng điểm dữ liệu cho phân tích.

Tần suất thu thập dữ liệu có thể cao hơn rất nhiều tần suất báo cáo để đo và hiểu được tác động của các biến liên quan đến hiệu quả năng lượng. Ví dụ, thu thập dữ liệu hằng giờ, hằng ngày hoặc hằng tuần có thể cần cấp độ vận hành để đề cập đến các sai lệch đáng kể. Các giá trị năng lượng và các biến liên quan này sau đó có thể được tổng hợp vào xem xét hằng tháng cấp tổ chức.

Nếu các hệ thống đo mới được lắp đặt, tổ chức cn xem xét tần suất của dữ liệu cần để đáp ứng nhu cầu theo dõi hiệu quả năng lượng.

4.2.6.4  Đảm bảo chất lượng dữ liệu

Trước khi tính các EnPI và EnB tương ứng, tổ chức cần xem xét tập hợp các giá trị năng lượng đo được và các biến liên quan để xác định chất lượng của dữ liệu. Việc đo sai, thu thập dữ liệu sai hoặc các điều kiện làm việc không điển hình có thể tạo ra giá trị lạc đáng kể mà có thể cần phải kiểm tra.

Hộp hỗ trợ thực hành 4: Xác định và phân tích các giá trị lạc

Việc nhận biết và phân tích các giá trị lạc có thể là một thách thức.

Thông thường, các giá trị lạc có thể được nhận biết từ việc xem xét biểu đồ phân tán. Việc này có thể là tham chiếu đến đường xu hướng hoặc hàm các biến liên quan, với độ lệch trung bình, độ lệch chuẩn và sai số chuẩn ca dữ liệu được tính toán. Các điểm dữ liệu vượt quá của số lượng độ lệch chuẩn đưc xác định trước so với giá trị kỳ vọng của đường xu hướng hoặc hàm này có thể được coi là các giá trị lạc.

Ví dụ, việc mất điện hàng năm một nhà máy gây ra sự biến động lớn về tiêu thụ năng lượng làm xuất hiện các giá trị lạc trong một tuần làm việc nhất định. Trước khi loại trừ giá trị lạc cần thực hiện việc điều tra khảo sát để xác định về lý do hợp lý đi với giá trị lạc này và nếu loại trừ thì cần lập văn bản về những lý do này.

Khi loại trừ một số phép đo nằm tách biệt thì cần cẩn trọng để việc này không tạo ra độ chệch cho EnPI hoặc EnB tương ứng.

Độ không chính xác ở các thiết bị đo có thể làm giảm giá trị sử dụng của dữ liệu được thu thập. T chức cần xem xét hiệu chuẩn thiết bị định kỳ theo khuyến cáo ca nhà chế tạo để giảm rủi ro về các dữ liệu không chính xác.

Độ chính xác của phép đo và độ không đảm bảo cần được tính đến khi diễn giải và báo cáo về các EnPI.

4.3  Nhận biết các chỉ số hiệu quả năng lượng

4.3.1  Khái quát

Khi nhận biết các EnPI, tổ chức cần hiểu về các đặc tính tiêu thụ năng lượng của mình như tải cơ bản (tức là tiêu thụ năng lượng cố định) cũng như các tải biến thiên do sản xuất, nhân công, thời tiết hoặc các yếu tố khác.

Tổ chức xác định các chỉ tiêu đối với hiệu quả năng lượng là một phần của quá trình hoạch định năng lượng trong EnMS của mình. Các chỉ tiêu hiệu quả năng lượng cần được đặc trưng bằng những giá trị EnPI.

Khi so sánh theo thời gian, các EnPI cần giúp cho tổ chức xác định được về việc hiệu quả năng lượng đã thay đổi và hiệu quả năng lượng có đáp ứng các chỉ tiêu của tổ chức hay không.

Khi lựa chọn các EnPI thích hợp, những yếu tố then chốt để xem xét là những người sử dụng thông tin và nhu cầu của họ.

Các loại EnPI chính là:

- giá trị năng lượng đo được: tiêu thụ của toàn bộ cơ s hoặc của một hoặc nhiều hộ sử dụng năng lượng được đo bằng đồng hồ đo;

- tỷ số ca các giá trị đo được: thể hiện bằng hiệu suất năng lượng;

- mô hình thống kê: mối quan hệ giữa tiêu thụ năng lượng và các biến liên quan sử dụng phép hồi quy tuyến tính hoặc phi tuyến;

- mô hình dựa trên kỹ thuật: mối quan hệ giữa tiêu thụ năng lượng và các biến liên quan sử dụng các phép mô phỏng kỹ thuật.

4.3.2  Nhận biết người sử dụng chỉ số hiệu quả năng lượng

Các EnPI cần dễ hiểu đối với người sử dụng chúng. Kiểu và độ phức tạp ca EnPI cần tương ứng với nhu cầu của nhiều người sử dụng khác nhau. Có thể yêu cầu nhiều EnPI.

Các EnPI có thể được xác lập cho người sử dụng nội bộ hoặc bên ngoài. Người sử dụng nội bộ thường sử dụng các EnPI để quản lý cải tiến hiệu quả năng lượng. Người sử dụng bên ngoài thường sử dụng các EnPI để đáp ứng các yêu cầu thông tin xuất phát từ các yêu cu pháp lý và yêu cầu khác.

Hộp hỗ trợ thực hành 5: Người sdụng EnPI

Có thể khó để biết ai là người có thể thu được lợi ích từ EnPI của tổ chức. Dưới đây là một số người sử dụng thường thấy.

- Lãnh đạo cao nhất - Có trách nhiệm đảm bảo rằng EnPI là thích hợp cho t chức, cho việc xem xét hiệu quả năng lượng trong hoạch định dài hạn, đảm bảo rằng tất cả các yêu cầu pháp lý và yêu cầu bên ngoài khác được đáp ứng và đảm bảo rằng các kết quả được và báo cáo các giai đoạn xác định. Lãnh đạo cao nhất có thể s dụng một hoặc nhiều EnPI đại diện cho toàn bộ tổ chức.

- Đại diện lãnh đạo - Làm việc với đội quản lý năng lượng và chịu trách nhiệm cung cấp các kết quả đo được trong EnMS cho lãnh đạo cao nhất. Đại diện lãnh đạo có thể sử dụng tất cả các EnPI mà tổ chức sử dụng.

- Quản lý nhà máy hoặc cơ s - Thường kiểm soát các nguồn lực trong nhà máy hoặc cơ s và chịu trách nhiệm đối với các kết quả. Quản lý nhà máy hoặc cơ sở cần hiểu về cả hiệu quả năng lượng được hoạch định và sai lệch so với hiệu quả mong muốn về mặt hiệu quả năng lượng và tài chính. Quản lý nhà máy hoặc cơ s có thể sử dụng tất cả EnPI trong nhà máy hoặc cơ sở của mình kể cả EnPI liên quan đến SEU của mình.

- Người vận hành và bo trì - Có trách nhiệm sử dụng các EnPI để kiểm soát và đm bảo hoạt động hiệu quả bằng cách thực hiện những hành động khắc phục đối với các sai lệch về hiệu quả năng lượng, loại bỏ lãng phí và thực hiện bảo trì phòng ngừa để giảm suy giảm hiệu quả năng lượng. Người vận hành và bảo trì có thể sử dụng các EnPI liên quan cho quá trình hoặc thiết bị mà họ chịu trách nhiệm.

- Kỹ sư công nghệ - Lập kế hoạch, thực hiện và đánh giá hành động cải tiến hiệu quả năng lượng thông qua việc sử dụng EnPI thích hợp cho hành động này và phương pháp đánh giá của mình. Kỹ sư công nghệ có thể sử dụng các EnPI phức tạp chẳng hạn các mô hình kỹ thuật.

- Người sử dụng bên ngoài: Có thể gồm các cơ quan quản lý, hiệp hội nghề nghiệp và chuyên ngành, chuyên gia đánh giá EnMS, khách hàng hoặc tổ chức khác.

EnPI có thể được thiết lập ở các cp khác nhau của tổ chức hoặc cơ sở.

4.3.3  Xác định đặc tính hiệu quả năng lượng cụ thể cần định lượng

Tổ chức cần chọn kiểu EnPI để đáp ứng nhu cầu ca người sử dụng và tính phức tạp của ứng dụng. Bảng 2 nêu các kiểu EnPI khác nhau và khi nào thì tổ chức cần chọn từng kiểu EnPI.

Bảng 2 - Kiểu và ứng dụng EnPI

Kiểu EnPI

Sử dụng để

Ví dụ

Lưu ý

Giá trị năng lượng đo được

- Đo sự suy giảm sử dụng hoặc tiêu thụ năng lượng tuyệt đối

- Đáp ứng yêu cầu quản lý dựa trên tiết kiệm tuyệt đối.

- Theo dõi và kiểm soát dự trữ và chi phí năng lượng

- Hiểu về xu hướng tiêu thụ năng lượng

- Thu được khi đo tiêu thụ năng lượng bằng đồng hồ đo, có hoặc không có hệ số quy đổi.

- Tiêu thụ năng lượng (kWh) đối với chiếu sáng.

- Tiêu thụ nhiên liệu (GJ) ca nồi hơi

- Tiêu thụ điện (kWh) trong giờ cao điểm

- Nhu cầu đnh (kWh) trong một tháng

- Tổng tiết kiệm năng lượng (GJ) từ chương trình liên quan đến hiệu suất năng lượng

- Không tính đến các ảnh hưng của biến liên quan, cho các kết quả sai đối với hầu hết các ứng dụng.

- Không đo hiệu suất năng lượng

Tỷ số của các giá trị đo được

- Theo dõi hiệu suất năng lượng của hệ thống chỉ có mt biến liên quan

- Theo dõi hệ thống khi có ít hoặc không có tải cơ bản

- Chuẩn hóa các phép so sánh chéo nhiều cơ sở hoặc tổ chức (lập chuẩn đối sánh)

- Đáp ứng các yêu cầu chế định dựa trên hiu suất năng lưng

- Hiểu xu hướng hiệu sut năng lượng

- Có thể biểu thị hiệu suất năng lượng của một phần thiết bị hoặc hệ thống

- kWh/tấn sản lượng

- GJ/đơn vị sản phẩm

- kWh/m2 diện tích sàn

- GJ/ngày công

- lít nhiên liệu trên mỗi kilômét đi qua

- Hiu suất quy đổi của nồi hơi (%)

- Năng lượng đầu vào/năng lượng đầu ra (ví dụ, công suất nhiệt trong các nhà máy phát điện)

- kWh/MJ đối với hệ thống làm lạnh

- kWh/Nm3 đối với hệ thống khí nén

- L/100 km

- kWh/giá trị gia tăng của đơn vị tiền tệ

- kWh/đơn vị bán hàng

- Không tính đến tải cơ bản và ảnh hưng sử dụng năng lượng phi tuyến; sẽ gây sai lệch đối với các cơ sở có tải cơ sở lớn.

Mô hình thống kê

- Hệ thống có một vài biến liên quan

- Hệ thống có tải tiêu thụ năng lượng cơ bn

- Trong trường hợp so sánh yêu cầu chuẩn hóa

- Hệ thống mô hình hóa phức hợp trong đó mối quan hệ giữa hiệu quả năng lượng và biến liên quan có th định lượng;

- Hiệu quả năng lượng cấp tổ chức có một vài biến liên quan

- Minh họa mối quan hệ giữa tiêu thụ năng lượng và biến liên quan

- Hiệu quả năng lượng của cơ s sản xuất có hai hoặc nhiều loại sản phẩm

- Hiệu quả năng lượng của cơ s có tải cơ bản

- Hiệu quả năng lượng của khách sạn có tỷ lệ người sử dụng và nhiệt độ bên ngoài thay đổi

- Mối quan hệ giữa tiêu thụ năng lượng của bơm/quạt và tỷ lệ lưu lượng.

- Đối với các mô hình có nhiều mối quan hệ khác nhau có thể khó xác định và có thể mất nhiều thời gian đ tạo ra mô hình và khó để đảm bảo độ chính xác.

- Có thể không rõ ràng nếu sai số thặng dư bt k do sai số lập mô hình hoặc thiếu kiểm soát tiêu thụ năng lượng.

- Có thể không chính xác nếu không xác nhận bằng các phép thử thống kê

- Yêu cầu hiểu biết chi tiết hệ thống để xác định dạng hàm số đúng về mối quan hệ kỳ vọng khi dữ liệu là không tuyến tính.

- Mô hình cần được duy trì để đảm bảo các kết quả có giá trị.

Mô hình kỹ thuật

- Đánh giá hiệu quả năng lượng từ các thay đổi vận hành trong đó có rất nhiều biến.

- Quá trình và/hoặc hệ thống tạm thời bao gồm các vòng phản hồi động

- Đối với hệ thống có các biến liên quan phụ thuộc lẫn nhau (như nhiệt độ và áp suất)

- Ước lượng hiệu quả năng lượng giai đoạn thiết kế.

- Hệ thống công nghiệp hoặc phát điện trong đó các phép tính hoặc mô phỏng kỹ thuật cho phép tính toán các thay đổi biến liên quan và tương tác của chúng.

- Mô hình ca việc tiêu thụ điện năng của máy làm lạnh sử dụng cho nhu cầu làm lạnh, nhiệt độ bên ngoài (nhiệt độ ngưng tụ) và nhiệt độ bên trong (nhiệt độ hóa hơi)

- Toàn bộ mô hình tòa nhà được tính đến giờ vận hành, hệ thống điều hòa trung tâm so với phân phối, và thay đổi nhu cầu của người thuê nhà.

- Mô hình cần được duy trì để đảm bảo các kết quả có giá trị.

CHÚ THÍCH 1: Kiu EnPI cũng có thể áp dụng cho các EnB tương ứng.

CHÚ THÍCH 2: Ở môi trường tòa nhà, kWh/m2 diện tích sàn thường được sử dụng nhưng đây chỉ gần điểm tối ưu vì diện tích sàn ít khi là một biến liên quan cho thiết bị và/hoặc đèn chiếu sáng. Một EnPI tốt của tòa nhà đối với thiết bị và/hoặc đèn chiếu sáng là kWh/s dụng-giờ.

CHÚ THÍCH 3: Trong một số trường hợp, một tổ chức có thể cn kết hợp các EnPI thành một EnPI duy nhất. Ví dụ, nhà máy có nhiều hoạt động có th cần đưa ra một giá tr EnPI để đáp ứng yêu cầu ca chương trình chính phủ.

CHÚ THÍCH 4: Trong một số trường hợp, một tổ chức có thể thể hiện hiệu quả của kiểu EnPI mô hình thống kê thành một EnPI duy nhất. Ví dụ, một tổ chức có thể sử dụng EnPI thể hiện hiệu quả theo phần trăm giữa tiêu thụ dự kiến và tiêu thụ thực tế của toàn bộ hoạt động của t chức. Một EnPI đơn lẻ có th cho phép đầu ra của mô hình thng kê được kết hợp thành một số duy nhất mà tổ chức có thể hiểu được.

CHÚ THÍCH 5: Các mô hình thống kê và kỹ thuật giúp so sánh hiệu quả năng lượng trong các điều kiện tương đồng, ngay cả khi có các thay đổi hoặc biến liên quan. Các mô hình thường mô tả mối quan hệ giữa các giá trị năng lượng và các biến liên quan trong giai đoạn đường cơ s. Mô hình được giải thích chi tiết ở Phụ lục C.

Phụ lục C đưa ra các thông tin bổ sung về lựa chọn các EnPI.

Phụ lục D đưa ra các thông tin về chuẩn hóa các EnPI và EnB tương ứng.

4.4  Thiết lập đường cơ sở năng lượng

4.4.1  Khái quát

Các EnB đưc đặc trưng bởi giá trị EnPI trong giai đoạn đường cơ sở. So sánh giữa EnB và các EnPI giai đoạn báo cáo có thể được sử dụng để minh họa tiến trình hướng đến đáp ứng mục tiêu năng lượng và ch tiêu năng lượng và chứng tỏ việc cải tiến về hiệu quả năng lượng.

Các bước sau cần được thực hiện để thiết lập EnB:

- xác định mục đích cụ thể của việc sử dụng EnB;

- xác định giai đoạn dữ liệu thích hợp;

- thu thập dữ liệu;

- xác định và thử nghiệm EnB.

4.4.2  Xác định giai đoạn cơ s thích hợp

Khi thiết lập các EnB, tchức cần xác định giai đoạn dữ liệu thích hợp khi xem xét bản chất của các hoạt động. Giai đoạn đường cơ sở và giai đoạn báo cáo cần đủ dài để đảm bảo rằng sự khác biệt về các dạng thức hoạt động/vận hành đều được tính đến theo EnB và EnPI. Thông thường, các giai đoạn này dài 12 tháng để tính đến tính mùa vụ trong tiêu thụ năng lượng và các biến liên quan.

Tần suất tổ chức thu thập dữ liệu là một yếu tố quan trọng trong việc xác định giai đoạn đường cơ sở thích hợp. Giai đoạn đường cơ sở cần là một khoảng thời gian đ để nắm được về sự biến đổi trong các biến liên quan, như tính mùa vụ trong sản xuất, dạng thời tiết, v.v...

Hộp hỗ trợ thực hành 6: Giai đoạn đường cơ s điển hình cần xem xét

Các giai đoạn điển hình cần xem xét là:

- Một năm - Khoảng thời gian EnB phổ biến nhất là 1 năm, nhiều khả năng là do sự tiệm cận với các mục tiêu quản lý năng lượng và kinh doanh, như giảm tiêu thụ năng lượng so với năm trước đó. Một năm cũng bao gồm đầy đủ các mùa và do vậy, có thể nắm được ảnh hưởng của các biến liên quan như thời tiết tới sử dụng năng lượng và tiêu thụ năng lượng. Cũng có thể nắm được về toàn bộ phạm vi các chu kỳ hoạt động kinh doanh trong đó sản xuất có thể thay đổi trong suốt một năm theo đồ thị dạng nhu cầu thị trường hàng năm.

- Ít hơn một năm - Khoảng thời gian EnB ít hơn một năm có thể thích hợp trong trường hợp không có tính mùa vụ trong việc tiêu thụ năng lượng hoặc khi các giai đoạn làm việc ngắn hơn giữ một dải hợp lý dạng đồ thị làm việc. Khoảng thời gian EnB ngắn có thể cũng cần trong các trường hợp trong đó, không đ lượng dữ liệu đáng tin cậy, thích hợp hoặc sẵn có từ trước (ví dụ, khi thay đổi tổ chức, chính sách hoặc quá trình chỉ có dữ liệu hiện tại là sẵn có).

- Nhiều hơn một năm - Xu hướng mùa vụ và kinh doanh có thể kết hợp đ tạo ra EnB tối ưu nhiều năm. Đặc biệt là giai đoạn EnB nhiều năm theo thông lệ thường hữu ích cho chu kỳ sản xuất cực ngắn hàng năm trong đó một doanh nghiệp chỉ sản xuất ra sản phẩm cho một vài tháng mỗi năm và ngừng sản xuất trong khoảng thời gian còn lại của năm (ví dụ: nhà máy rượu vang muốn theo dõi hiệu quả năng lượng chỉ trong suốt giai đoạn nghiền và lên men của từng năm, tuy nhiên giai đoạn cơ sở này sẽ bao trùm nhiều năm).

Việc chuẩn bị tập hợp dữ liệu EnB là cần thiết để so sánh EnPI trong giai đoạn báo cáo. Nếu một tổ chức mun theo dõi EnPI hằng ngày ngay cả khi giai đoạn đường cơ s là một năm thì dữ liệu hằng ngày được đòi hỏi cho EnB. Trong trường hợp này, EnB được thiết lập cho một năm của các dữ liệu hàng ngày.

Một số tổ chức sẽ xác lập đường cơ sở sử dụng các điều kiện làm việc tiêu chuẩn, dựa trên dữ liệu của nhiều năm. Ví dụ, một tòa nhà thương mại có thể sử dụng dữ liệu trung bình ca thời tiết trong 40 năm qua để đặc trưng cho các điều kiện làm việc điển hình và áp dụng dữ liệu này để tạo lập EnB.

CHÚ THÍCH: Trong một số trường hợp, như khi một cơ s mới được xây dựng và không có quá trình hoạt động thích hợp thì có thể cần mô phng, ước tính hoặc tính toán tiêu thụ năng lượng dự kiến cho cơ s mới đó đ có được EnB.

4.4.3  Xác định và thử đường sở năng lượng

Để xác định EnB, EnPI tương ứng cần được đo hoặc tính thông qua việc sử dụng dữ liệu về tiêu thụ năng lượng và biến liên quan từ giai đoạn đường cơ sở. Khi thích hợp, EnB cần được thử giá trị sử dụng để đảm bảo rằng đây là một chuẩn tham chiếu thích hợp cho việc so sánh. Khi sử dụng các mô hình giá trị sử dụng của EnB có thể được xác định bằng các phép thử thống kê như giá trị P, phép thử F hoặc hệ số xác định để xác định xem mô hình thống kê này có phù hợp nhất theo các dữ liệu không. Nếu mô hình được xác định là không có hiệu lực thì tổ chức cần cân nhắc điều chỉnh EnB hoặc xác định mô hình mới, EnPI tương ứng và EnB. Các kết quả thử nghiệm phải được lập thành hồ sơ.

4.5  Sử dụng chỉ số hiệu quả năng lượng và đường cơ sở năng lượng

4.5.1  Xác định khi nào cần chuẩn hóa

Phép so sánh trực tiếp về tiêu thụ năng lượng (phương pháp không chuẩn hóa) giữa giai đoạn đường cơ s và giai đoạn báo cáo chỉ có thể hoàn thành nếu không có thay đổi đáng kể đối với các biến liên quan.

Để so sánh hiệu quả năng lượng giữa hai giai đoạn trong các điều kiện tương đương thì EnPI và EnB tương ứng cần được chuẩn hóa với việc sử dụng các biến liên quan như sau:

- trong trường hợp có duy nhất một biến liên quan đáng kể và tải cơ bản nhỏ, có thể sử dụng tỷ số đơn giản là tiêu thụ năng lượng chia cho biến liên quan (ví dụ, tiêu thụ năng lượng cụ thể);

- trong trường hợp có nhiều biến liên quan hoặc tải cơ bản lớn, sử dụng mô hình mô tả mối quan hệ giữa tiêu thụ năng lượng và các biến liên quan.

Phụ lục D đưa ra thông tin về chuẩn hóa các EnPI và EnB bằng việc sử dụng các biến liên quan.

Hộp hỗ trợ thực hành 7: Đánh giá biện pháp so sánh

Ví dụ: Tiêu thụ điện năng ở công trường là 200.000 kWh/năm từ năm 2008 đến năm 2012.

Nếu không có thông tin bổ sung về những thay đổi xảy ra từ năm 2008 đến 2012 thì khó có thể xác định xem sự tiến triển đã được thực hiện có đáp ứng các mục đích và chỉ tiêu của tổ chức hay không.

Ví dụ, nếu nhu cầu thị trường đòi hỏi sự thay đổi về các sản phẩm được sản xuất từ năm 2011 đến 2012 thì việc sụt giảm tiêu thụ điện năng đã nêu trên có thể liên quan hoặc không liên quan đến cải tiến hiệu quả năng lượng. Nếu tổ chức đã thiết lập các chỉ tiêu cải tiến dựa vào hiệu suất hoặc cường độ hoặc tổng tiêu thụ, loại trừ các ảnh hưng góp phần vào việc thay đi về các sản phm thì sự so sánh trực tiếp các kết quả th hiện cải tiến có thể là cách làm sai lầm

4.5.2  Tính toán cải tiến hiệu quả năng lượng

Để đánh giá các thay đổi về hiệu quả năng lượng, tổ chức cần định lượng các EnPI trong giai đoạn báo cáo và so sánh những giá trị này với các EnB tương ứng. Tổ chức cũng cần so sánh hiệu quả năng lượng đã định lưng với các chỉ tiêu năng lượng của mình và thực hiện hành động.

Có nhiều phương pháp tiếp cận và kỹ thuật để tổ chức tính toán và biểu diễn hiệu quả năng lượng.

Hộp hỗ trợ thực hành 8: Tính toán cải tiến hiệu quả năng lượng

Tổ chức có thể khó lựa chọn một trong vô số phương pháp tiếp cận để đo lường cải tiến hiệu quả năng lượng. Dưới đây là các phương pháp tiếp cận phổ biến.

- Chênh lệch EnPI: Đây là chênh lệch giữa giá trị EnPI giai đoạn đường cơ s và giá trị EnPI giai đoạn báo cáo. Chênh lệch này được thể hiện theo công thức dưới đây, trong đó giá trị EnPI ở giai đoạn đường cơ s là B và giá trị EnPI ở giai đoạn báo cáo là R:

Chênh lệch = R - B

- Thay đổi tính theo phần trăm: Đây là thay đổi về giá trị từ giai đoạn đường cơ s đến giai đoạn báo cáo, thể hiện là phần trăm của giá trị EnB. Thay đổi này được thể hiện bằng công thức sau:

Thay đổi tính theo phần trăm = [(R - B)/B] x 100

- Tỷ số hiện tại: Đây là tỷ số của giá trị giai đoạn báo cáo chia cho giá trị ở giai đoạn đường cơ sở.

Tỷ số hiện tại = (R/B)

Ba phương pháp tiếp cận phổ biến này có thể được sử dụng cho tất cả các kiểu EnPI và EnB.

4.5.3  Trao đổi thông tin về những thay đổi về hiệu quả năng lượng

Hiệu quả năng lượng cần được thể hiện dựa trên các nhu cầu của người sử dụng. Hiệu quả năng lượng thường được thể hiện hoặc báo cáo thông qua các EnPI, EnB và giá trị chỉ tiêu năng lượng.

Xem Phụ lục E để có thông tin về các cách theo dõi và báo cáo về hiệu quả năng lượng.

4.6  Duy trì và điều chỉnh chỉ số hiệu quả năng lượng và đường năng lượng cơ sở

Khi xảy ra những thay đổi về cơ sở, hệ thống hoặc quá trình thì việc sử dụng, tiêu thụ, hiệu suất năng lượng và các biến liên quan có thể bị ảnh hưởng. Tổ chức cần đảm bảo rằng các EnPI hiện tại, ranh giới tương ứng và EnB vẫn thích hợp và có hiệu lực trong việc đo lường hiệu quả năng lượng. Nếu chúng không còn thích hợp thì tổ chức cần thay đổi hoặc xác lập các EnPI mới hoặc thực hiện điều chỉnh EnB.

Có một số thử nghiệm liên quan để xác định xem liệu EnPI và EnB vẫn thích hợp hoặc có hiệu lực hay không, bao gồm:

a) so sánh các giá trị đường cơ sở của các biến liên quan với các điều kiện của giai đoạn báo cáo để xem chúng có nằm trong dải thống kê có ý nghĩa hay không (được sử dụng với các mô hình thống kê);

b) nhận biết mọi thay đổi chính về các yếu tố tĩnh có thể làm mất ý nghĩa của việc tính toán hiệu quả năng lượng trong các điều kiện tương đương bao gồm các quá trình sản xuất chính được bổ sung hoặc loại bỏ và những thay đổi chính trong sản xuất như thay đổi số ca sản xuất.

Nếu các giá trị EnB không còn ý nghĩa thì những điều chỉnh để tính toán hiệu quả năng lượng sẽ cần phải thực hiện. Giai đoạn đường cơ sở có thể được điều chỉnh (ví dụ, chuyn sang giai đoạn thời gian khác) hoặc có thể tính hiệu quả năng lượng mà không thay đổi giai đoạn đường năng lượng cơ sở thông qua việc sử dụng một vài phương pháp, bao gồm:

- sử dụng dữ liệu năng lượng từ giai đoạn báo cáo để xây dựng mô hình thống kê rồi sau đó tính toán hiệu quả thông qua việc sử dụng dữ liệu đường cơ s thực; phương pháp tiếp cận này đôi khi được gọi là phương pháp thử ngược.

- s dụng dữ liệu năng lượng dựa trên các điều kiện tiêu chuẩn để xây dựng mô hình thống kê rồi sau đó tính toán hiệu quả với dữ liệu năng lượng thực và biến liên quan từ giai đoạn đường cơ sở và giai đoạn báo cáo.

Có thể sử dụng phối hợp hai phương pháp tiếp cận trên. Hai phương pháp này là quan trọng đ giúp tổ chức thực hiện rất nhiều thay đổi để tránh việc điều chỉnh liên tục đối với giai đoạn đường cơ sở của mình.

Hộp giúp đỡ thực hành 9: Ví dụ về thay đổi EnPI và EnB

Dưới đây là các thay đổi tương đối phổ biến mà một tổ chức có thể lường trước.

- Thay đi yếu tố tĩnh - Nếu yếu tố tĩnh (xem 4.2.5) thay đổi, EnB liên quan có thể phải điều chỉnh. Trong một số trường hợp, có thể cần xác lập EnPI và EnB mới. Các phép thử thống kê có thể chứng minh liệu tổ chức có cần xác lập EnB hoặc EnPI mới hay không.

- Thay đổi sử dụng năng lượng - Khi tổ chức đưa ra thay đổi cơ bản về dạng năng lượng sử dụng, thì có thể cần điều chỉnh về đối tượng (các EnPI nào) được theo dõi và những yếu tố này có trọng số thế nào trong EnB của tổ chức

- Tính sẵn có của dữ liệu - Cải tiến hệ thống đo của cơ s và hệ thống thu thập dữ liệu có thể làm cho chất lượng dữ liệu tốt hơn trở nên sẵn có hoặc các biến liên quan mới tr nên rõ hơn. Do đó, thay đổi EnPI và EnB có thể thích hợp.

- Tần suất dữ liệu - nếu dữ liệu được thu thập trong khoảng thời gian đều đặn hơn hoặc tần suất cao hơn thì việc quản lý sẽ hiệu lực hơn với EnPI và EnB mới.

- Thay đổi chỉ tiêu - Tổ chức có thể muốn cập nhật giai đoạn EnB để giữ các công việc đã hoàn thành đưc cập nhật và tập trung vào cải tiến dựa trên hiệu qu năng lượng hiện tại thay vì giai đoạn trước đó. Quyết định chiến lược một cách tự nhiên là cần phải cập nhật EnB ở giai đoạn gần đây (ví dụ, năm ngoái) làm một điểm đối chiếu mới.

- Sử dụng phương pháp xác định trước - Tổ chức có thể nhận thấy rằng việc xác định các điều kiện trước là hữu ích và có thể đòi hỏi thay đổi EnPI hoặc điều chnh EnB. Tổ chức cũng cần xác định trước các quy tắc và phương pháp sẽ được sử dụng (xem 3.1, Chú thích 3).

- Xem xét của lãnh đạo - Một trong các đầu vào của việc xem xét của lãnh đạo là xem xét EnPI. Do đó, đầu ra của việc xem xét này có thể là thay đổi EnPI.

Tổ chức cần lập hồ sơ và xem xét thường xuyên phương pháp xác định và cập nhật các EnPI và EnB tương ứng.



Phụ lục A

(tham khảo)

Thông tin tạo ra thông qua việc xem xét năng lượng để nhận biết các EnPI và thiết lập các EnB

TCVN ISO 50001:2012 (ISO 50001:2011) yêu cầu thực hiện xem xét năng lượng. Bảng A.1 thể hiện chi tiết hơn về các hoạt động từ việc xem xét năng lượng.

Bảng A.1 - Ví dụ về các hoạt động xem xét năng lượng

Xem xét năng lượng

Hoạt động điển hình xuất phát từ xem xét năng lượng

a) phân tích về sử dụng, hiệu sut và tiêu thụ năng lượng dựa trên phép đo và dữ liệu khác

a1) nhận biết các nguồn năng lượng hiện có

- tạo ra danh mục: các nguồn năng lượng và giá trị năng lượng (tiêu thụ, công suất đỉnh, v.v...)

a2) đánh giá việc sử dụng và tiêu thụ năng lượng trước đây và hiện tại

- tạo ra các đồ thị xu hướng giá trị năng lượng theo (nhu cầu) sử dụng

- tạo ra các đồ thị xu hướng giá trị năng lượng theo nguồn năng lượng

b) dựa vào phân tích về việc sử dụng, hiệu suất và tiêu thụ năng lượng, nhận biết các khu vực SEU

b1) nhận biết các cơ s, thiết bị, hệ thống, quá trình và cá nhân làm việc cho hoặc đại diện của t chức có ảnh hưởng đáng kể đối với sử dụng và tiêu thụ năng lượng

- tạo ra danh mục: các cơ s, thiết bị, hệ thống, quá trình

- bổ sung thông tin cá nhân vào danh mục này

- bổ sung giá trị năng lượng vào danh mục này

- bổ sung thông tin về SEU dự bị vào danh mục này

b2) xác định các biến liên quan có ảnh hưởng đến các SEU

Xác định các biến liên quan có ảnh hưng đến giá trị năng lượng (xem 4.2.3, xác định và định lượng các biến liên quan)

b3) xác định hiệu quả năng lượng hiện tại của các cơ s, thiết bị, hệ thống và quá trình liên quan đến các SEU đã xác định

- tạo ra danh mục: mục đích quản lý ở từng cấp độ quản lý và ưu tiên (xem 4.3.1)

- thiết lập các ranh giới EnPI (xem 4.2.2)

- xác định các EnPI ranh giới ca từng EnPI (xem 4.3)

- thiết lp các EnB tương ứng các EnPI (xem 4.4)

b4) ước tính việc sử dụng và tiêu thụ năng lượng trong tương lai

- Ước tính giá trị năng lượng bằng cách sử dụng đồ thị xu hướng

- Ước tính giá trị năng lượng bằng cách sử dụng mô hình EnB trong trường hợp sử dụng EnPI dựa trên mô hình (xem Phụ lục C)

c) nhận biết, thiết lập ưu tiên và lập h sơ về các cơ hội cải tiến hiệu qu năng lượng



- kiểm tra các hành động cải tiến hiệu quả năng lượng và tạo danh mục

- bổ sung giá trị EnPI chỉ tiêu (hoặc thước đo) vào danh mục này

- Ước tính sơ bộ về đầu tư

- Thiết lập ưu tiên các cơ hội dựa trên hoàn vốn đầu tư

- Xây dựng kế hoạch thực hiện và duy trì các hồ sơ



Phụ lục B

(tham khảo)

Ranh giới của EnPI trong một ví dụ về quá trình sản xuất

Trong quá trình cải tiến hiệu quả năng lượng, điều quan trọng là phải tìm được phần không có hiệu quả nhất trong hệ thống sản xuất. Ranh giới của EnPI có thể sử dụng một cách hiệu lực để tập trung vào phần này bằng cách thu hẹp ranh giới. Bước đầu tiên, ranh giới của EnPI là toàn bộ nhà máy. Đối với toàn bộ nhà máy, các điểm dữ liệu xuất hiện như đám mây ngẫu nhiên, như trong đồ thị X-Y ở Hình 6. Trong trường hợp này, ranh giới mục tiêu cần được chia thành nhiều ranh giới của EnPI. Bước tiếp theo, các ranh giới của EnPI cần được thu hẹp vào SEU của hệ thống sản xuất để tìm ra vùng phạm vi cụ thể cho việc cải tiến hiệu suất năng lượng. Hình B.1 thể hiện quá trình phân chia ranh giới của EnPI.

Hình B.1 - Quá trình phân chia ranh giới EnPI

Thực hiện phân chia ranh giới EnPI như sau:

a) số lượng phân chia cần được giảm đến mức tối thiểu;

b) khuyến cáo đầu tiên rằng ranh giới được chia thành hai phần là SEU và phần còn lại;

c) các cơ sở làm việc theo cùng một cách cần được xếp loại cùng nhau;

d) cơ sở cần được chia thành nhiều phần (ví dụ các cơ s cho sản phẩm X, các cơ sở cho sản phẩm Y, các cơ sở tiện ích);

e) Các EnB cần được thiết lập cho từng trạng thái hoạt động của ranh giới EnPI.

Trạng thái hoạt động có liên quan đến sản xuất nhanh, hoạt động bình thường, cố định sản xuất, dừng sản xuất, v.v... Với mức tối thiểu, khuyến cáo rằng các tổ chức thiết lập ít nhất hai điều kiện trạng thái hoạt động của EnB: trong điều kiện sản xuất và trong điều kiện không sản xuất.

Với quá trình trên, các đặc tính năng lượng của tổ chức có thể được lập mô hình một cách dễ dàng. Phương pháp chia ranh giới thành các ranh giới nhỏ và lập mô hình cho những ranh giới nhỏ này theo trạng thái của chúng. Phương pháp này dễ dàng hơn so với phân tích tất cả các dữ liệu và tạo mô hình hồi quy phi tuyến. Các kết quả áp dụng cho các ranh giới nhỏ đã được xác định cũng dễ giải thích hơn.



Phụ lục C

(tham khảo)

Hướng dẫn thêm về các chỉ số hiệu quả năng lượng và đường cơ sở năng lượng

C.1  Hướng dẫn thực hành về các EnPI và EnB

C.1.1  Giá trị năng lượng đo được

T chức có thể chọn các giá trị tuyệt đối về tiết kiệm năng lượng làm chỉ tiêu năng lượng. Trong trường hợp đó, EnB cần được điều chnh để tính tiết kiệm năng lượng điều kiện tương đương. Nếu các điều kiện tương đương được đảm bảo thì có thể so sánh trực tiếp EnB với EnPI (ví dụ, hệ thống làm mát cải tiến trong kho lạnh).

C.1.2  Tỷ số giá trị đo được

Tổ chức điều hành nhiều cơ s có cùng cách thức sử dụng năng lượng có thể sử dụng tỷ số để so sánh hiệu quả năng lượng của nhiều cơ sở và/hoặc chuẩn đối sánh của các đối thủ cạnh tranh hoặc tiêu chuẩn ngành công nghiệp.

C.1.3  EnPI dựa trên mô hình

Các mô hình có thể được tạo ra thông qua phương pháp hồi quy tuyến tính, hồi quy phi tuyến tính (ví dụ, các mối liên quan phi tuyến tính xuất hiện trong các quạt hoặc bơm) hoặc có thể được xây dựng với việc sử dụng lý thuyết dựa vào kỹ thuật. Lý thuyết dựa vào kỹ thuật có th được áp dụng trong trường hợp có mối liên quan phức hợp giữa tiêu thụ năng lượng và các biến liên quan mà không th thu được chính xác bằng phương pháp hồi quy.

EnPI dựa trên mô hình cũng hữu ích cho việc kiểm tra và đánh giá hành động cải tiến hiệu quả năng lượng (xem cấp độ EnPI tại 2.1.1.1 ở Bảng C.2 - chuẩn hóa bằng độ m không khí).

C.2  Ví dụ về kiểu EnPI và ứng dụng

Bảng C.1 mô tả về các kiểu EnPI cũng như ví dụ về việc ứng dụng chúng.

Bảng C.1 - Ví dụ kiểu EnPI và ứng dụng

Hạng mục

Ví dụ 1

Giá trị năng lượng đo được

Ví dụ 2

T số giá trị đo được

Ví dụ 3

Mô hình thống kê

Ví dụ 4

Mô hình kỹ thuật

Loại công ty

- Công ty bột giấy và giấy

- Công ty thép

- Khách sạn

- Trường Đại học

Quá trình

- Tạo hơi nước

- Lò hồ quang điện

- Sưởi bằng nồi hơi dùng dầu

- Sưởi ấm và làm mát

Dự định

- Loại bỏ việc sử dụng dầu đ cắt chi phí

- Đạt được cấp SEC thế giới và duy trì kinh doanh

- Giảm chi phí sử dụng

- Đạt được chỉ tiêu bền vững

Hành động cải tiến

- Tăng hiệu suất năng lượng của nồi hơi

- Nhiều hành động cải tiến

- Đào tạo người vận hành nồi hơi

- Kiểm soát và cách ly

EnPI và EnB tương ứng

- Tiêu thụ dầu (kl/tháng)

- SEC (kWh/tấn)

- Hiệu suất năng lượng (L/độ-ngày)

- kW/người

- kW/năm

Chỉ tiêu

- EnPI = 0 (kl/tháng)

- Giảm SEC 2 % mỗi năm và đạt tầm cỡ thế giới trong 4 năm

- Cải tiến hiệu suất năng lượng 5 %.

- Chỉ tiêu mô hình là giảm 20 %, phân tích hàng tháng sau khi điều chnh.

Chú thích

- Công ty không xem xét đến nhiệt độ bên ngoài và thay đổi sản xuất



- Khách sạn này thiết lập chi phí năng lượng cho EnPI trước. Tuy nhiên, hiệu quả ca các hành động cải tiến năng lượng không thể xác định. Vì đơn vị giá của dầu tăng và nhiệt độ trung bình trong đường cơ s là cao. Do đó, công ty quyết định sử dụng hiệu suất năng lượng làm EnPI.

- Mô hình làm việc với tất cả các biến liên quan đến thước đo đưa vào.

C.3  Nghiên cứu tình huống

Một tổ chức đưa vào hai dây chuyền sản phẩm: A và B.

Sau khi hoàn thành xem xét năng lượng toàn bộ cơ sở sản xuất, đội quản lý năng lượng của tổ chức đưa ra các kết luận sau:

- cơ sở sử dụng điện mua từ nhà cung cấp bên ngoài làm nguồn năng lượng duy nhất;

- năng lực sản xuất (tỷ lệ hoạt động) của từng dây chuyền sản xuất có thể thay đổi từ 0 đến 100 %;

- đầu ra của từng dây chuyền sản xuất được đo độc lập, tính bằng kg;

- SEC (tiêu thụ năng lượng trên kg) của dây chuyền B cao hơn 10 lần so với dây chuyn A và sản lượng của từng dây chuyền gần như bằng nhau;

- chất lượng ca vật liệu thô biến động;

- có dự án đã được lập chương trình để nâng cấp tất cả động cơ trên dây chuyền sản xuất A.

Các bộ phận chức năng khác nhau trong tổ chức bao gồm quản lý kinh doanh/marketing, quản lý điều hành cơ sở, bộ phận kế toán, kỹ sư của dây chuyền A và kỹ sư của dây chuyền B cũng như các kỹ thuật viên vận hành cho từng dây chuyền. Đội quản lý năng lượng tổ chức các cuộc thảo luận với từng nhóm chức năng này, dựa trên các thảo luận đó, họ xác định rằng vì bản chất nhiều cấp của tổ chức, cần thiết lập một bộ EnPI theo cấp đ cung cấp cho tổ chức các thông tin mà tổ chức cần để quản lý và cải tiến một cách hiệu lực hiệu quả năng lượng. Từng nhóm chức năng sẽ yêu cầu các mức thông tin khác nhau để đáp ứng yêu cầu quản lý và trả lời các cầu hỏi về quản lý năng lượng cụ thể. Vì hai dây chuyền có SEC tương đối khác nhau nên họ chọn tiêu thụ năng lượng cho mỗi giá trị sản xuất (cường độ năng lượng) làm EnPI cấp cơ s.

Đội quản lý năng lượng sau đó thu thập các dữ liệu theo thời gian ở cấp cơ s và cấp dây chuyền sản xuất đối với tiêu thụ năng lượng, chi phí năng lượng, chất lượng và số lượng vật liệu thô, sản xuất đối với từng dây chuyền, và điều kiện thời tiết. Đội này sử dụng dữ liệu thu thập được đ lập mô hình cơ sở và hai dây chuyền sản xuất. Thông qua việc phân tích dữ liệu và mô hình, đội quyết định rằng có mối tương quan giữa các thay đổi của một số biến và năng lượng tiêu thụ. Đội này xác định các biến dưới đây là các biến liên quan: sản lượng, tỷ lệ sản xuất, hỗn hợp sản phẩm và độ ẩm không khí.

Phân tích dữ liệu trong trường hợp này chỉ ra rằng chất lượng của vật liệu thô không gây ra thay đổi lớn trong tiêu thụ năng lượng. Đội này thiết lập các EnPI theo cấp bậc thể hiện trong Bảng C.2 với mức EnPI cao hơn (ví dụ 1.1) hướng đến mức cao hơn về yêu cầu thông tin, với EnPI cụ thể hơn (ví dụ 2.1.1.1) nhắm đến kỹ sư và kỹ thuật viên của dây chuyền. Đội quản lý năng lượng tham khảo Bảng C.2 để hướng dẫn cho việc sử dụng và mục đích của EnPI.

Bảng C.2 - Sử dụng và mục đích của các EnPI

Cấp EnPI

Mục đích/sự cần thiết

Kiểu EnPI

Người sử dụng EnPI

1. EnPI cấp cơ s kinh doanh

1.1  Tiêu thụ năng lượng cấp cơ s (kWh/ngày)

- Kiểm soát tổng chi phí sản xuất

- Lập ngân sách

Giá trị năng lượng đo được

- Lãnh đạo cao nhất

- Bộ phận kế toán

- Trưởng nhóm kinh doanh

- Quản lý ngân sách

1.1.1  Tiêu thụ năng lượng cấp cơ sở theo sản lượng (kWh/US$)

- Kiểm soát hiệu suất năng lượng tổng

- Đánh giá ảnh hưng của hành động cải tiến

Tỷ số của các giá trị đo được

- Người đưa ra quyết định của cơ sở

- Quản lý marketing

- Bộ phận bán hàng

- Quản lý sản xut

- Quản lý kinh doanh

- Chủ cơ sở

2  Các EnPI của dây chuyền sản xuất A

2.1  Tiêu thụ năng lượng của dây chuyền A (kWh/ngày)

- Kiểm soát tổng chi phí sản xuất

- Lập ngân sách

Giá trị năng lượng đo được EnPI

- Kỹ sư nhà máy A

- Quản lý ngân sách

- Bộ phận kế toán

2.1.1  Tiêu thụ năng lượng ca dây chuyền A trên mỗi kg sn phẩm đầu ra (kWh/kg)

- Kiểm soát hiệu suất năng lượng của dây chuyền A

- Đánh giá ảnh hư
