Quy chuẩn kỹ thuật Quốc gia QCVN 33:2019/BGTVT Gương dùng cho ô tô

QCVN 33:2019/BGTVT

QUY KỸ THUẬT QUỐC GIA VỀ GƯƠNG DÙNG CHO XE Ô TÔ

National technical regulation on mirrors for automobiles

Lời nói đầu

QCVN 33:2019/BGTVT do Cục Đăng kiểm Việt Nam biên soạn, Vụ Khoa học và Công nghệ trình duyệt, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Giao thông vận tải ban hành kèm theo Thông tư số 26/2019/TT-BGTVT ngày 01 tháng 8 năm 2019

QCVN 33:2019/BGTVT thay thế QCVN 33:2011/BGTVT.

QCVN 33:2019/BGTVT được biên soạn trên cơ sở QCVN 33:2011/BGTVT và tham khảo quy định UNECE No.46 Revision 6 (Supplement 2 to 04 series) có hiệu lực từ ngày 18 tháng 06 năm 2016.

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ GƯƠNG DÙNG CHO XE Ô TÔ

National technical regulation on mirrors for automobiles

1. QUY ĐỊNH CHUNG

1.1. Phạm vi điều chỉnh

1.1.1. Quy chuẩn này quy định về yêu cầu kỹ thuật và phương pháp thử đối với gương, camera-màn hình dùng cho xe ô tô được định nghĩa tại TCVN 6211 “Phương tiện giao thông đường bộ - Kiểu - Thuật ngữ và định nghĩa”.

1.1.2. Quy chuẩn này không áp dụng đối với gương, camera-màn hình lắp trên xe ô tô phục vụ cho mục đích quốc phòng, an ninh và các thiết bị quan sát khác có thể hiển thị cho người lái phạm vi quan sát như được quy định tại Phụ lục A của Quy chuẩn này.

1.2. Đối tượng áp dụng

Quy chuẩn này áp dụng đối với các cơ sở sản xuất, nhập khẩu gương, camera-màn hình; các cơ sở sản xuất lắp ráp, nhập khẩu ô tô và các tổ chức liên quan đến quản lý, thử nghiệm, kiểm tra chứng nhận chất lượng an toàn kỹ thuật đối với gương, camera-màn hình dùng cho xe ô tô.

1.3. Giải thích từ ngữ

1.3.1. Gương (Mirror) là bộ phận dùng để quan sát phía sau, bên cạnh hoặc phía trước xe trong phạm vi quan sát được quy định tại Phụ lục A của Quy chuẩn này bằng bề mặt phản xạ.

1.3.2. Camera-màn hình (CMS) là hệ thiết bị dùng để quan sát phía sau, bên cạnh hoặc phía trước xe trong phạm vi quan sát được quy định tại Phụ lục A của Quy chuẩn này bằng phương pháp kết hợp giữa camera-màn hình được định nghĩa như sau:

a) Camera (camera) là thiết bị ghi lại hình ảnh của thế giới bên ngoài và sau đó chuyển đổi hình ảnh này thành tín hiệu (ví dụ, tín hiệu video).

b) Màn hình (monitor) là thiết bị chuyển đổi tín hiệu thành các hình ảnh được thể hiện trong quang phổ mắt người nhìn thấy được .

1.3.3. Phạm vi quan sát (Field of vision) là khoảng không gian ba chiều quan sát được của người lái do gương, camera-màn hình cung cấp. Trừ khi có quy định khác phạm vi quan sát này là phạm vi nhìn thấy trên mặt đường bằng mắt của người lái ở vị trí làm việc bình thường.

1.3.4. Gương lắp trong (Interior mirror) là gương được lắp trong khoang lái của xe.

1.3.5. Gương lắp ngoài (Exterior mirror) là gương được lắp bên ngoài xe.

1.3.6. Gương quan sát (Surveillance mirror) là gương khác với gương được định nghĩa trong 1.3.1, có thể được lắp bên trong hay bên ngoài xe để có phạm vi quan sát khác với phạm vi quan sát nêu tại Phụ lục A của Quy chuẩn này.

1.3.7. Kiểu loại gương (Mirror type): các gương chiếu hậu được coi là cùng kiểu loại nếu có cùng nhãn hiệu, nhà sản xuất, dây chuyền sản xuất và không có sự khác biệt về các đặc tính kỹ thuật chính sau đây:

a) Các kích thước và bán kính cong của bề mặt phản xạ gương;

b) Kết cấu, hình dạng hay vật liệu chế tạo gương và các bộ phận liên kết với xe.

1.3.8. Kiểu loại camera-màn hình (Camera-monitor type): các camera-màn hình được coi là cùng kiểu loại nếu có cùng nhãn hiệu, nhà sản xuất, dây chuyền sản xuất và không có sự khác biệt về các đặc tính kỹ thuật chính sau đây:

a) Kết cấu, kiểu dáng thiết bị, chi tiết gắn vào thân xe (nếu thích hợp);

b) Loại thiết bị, phạm vi quan sát, độ phóng đại và độ phân giải.

1.3.9. Bán kính cong (r) (Average of the radius of curvature) là giá trị bán kính cong của bề mặt phản xạ gương được xác định theo công thức mô tả tại mục C.2 Phụ lục C của Quy chuẩn này.

1.3.10. Bán kính cong chính tại một điểm trên bề mặt phản xạ (r_i) (Principal radius of curvature at one point on the reflecting surface (r_i)) là giá trị đo được bằng thiết bị nêu trong Phụ lục C của Quy chuẩn này, đo trên cung tròn lớn nhất của bề mặt phản xạ đi qua tâm gương song song với đoạn “b” được định nghĩa trong 2.1.2 của Quy chuẩn này và đo trên cung vuông góc với nó.

1.3.11. Bán kính cong tại một điểm trên bề mặt phản xạ (r_p) (Radius of curvature at one point obtained on the reflecting surface (r_p)) là giá trị trung bình cộng của các bán kính cong chính r_i và r_i'.

1.3.12. Tâm của bề mặt phản xạ (Centre of the reflecting surface) là trung tâm vùng được nhìn thấy trên bề mặt phản xạ.

1.3.13. Bán kính cong “c” của các chi tiết cấu thành gương (Radius of curvature of the constituent parts of the mirror) là bán kính của cung tròn gần giống nhất với dạng cong của các bộ phận tương ứng.

1.3.14. Loại gương (Class of mirrors), camera-màn hình (CMS) là tất cả các gương, camera-màn hình có chung một hoặc nhiều chức năng hay đặc tính kỹ thuật.

a) Gương, camera-màn hình loại I là “thiết bị quan sát phía sauˮ có phạm vi quan sát như hình A.1 Phụ lục A của Quy chuẩn này.

b) Gương, camera-màn hình loại II và III là “thiết bị quan sát phía sau chính” có phạm vi quan sát như các hình A.2, A.3 Phụ lục A của Quy chuẩn này.

c) Gương, camera-màn hình loại IV là “thiết bị quan sát góc rộngˮ có phạm vi quan sát như hình A.4 Phụ lục A của Quy chuẩn này.

d) Gương, camera-màn hình loại V là “thiết bị quan sát gầnˮ có phạm vi quan sát như hình A.5 Phụ lục A của Quy chuẩn này.

đ) Gương, camera-màn hình loại VI là “thiết bị quan sát phía trước” có phạm vi quan sát như hình A.6 Phụ lục A của Quy chuẩn này.

1.3.15. Gương và hệ chức năng kép (CMNS) là một CMS loại I, trong đó một màn hình theo quy chuẩn được đặt phía sau một tấm gương bán trong suốt theo quy định. Màn hình hiển thị ở chế độ CMS.

2. QUY ĐỊNH VỀ KỸ THUẬT

2.1. Quy định đối với gương

2.1.1. Quy định kỹ thuật chung

2.1.1.1. Trên gương phải có tên thương mại hoặc ký hiệu nhận biết của nhà sản xuất. Tên thương mại hoặc ký hiệu nhận biết của nhà sản xuất phải ở vị trí dễ thấy, rõ ràng và khó tẩy xóa.

2.1.1.2. Tất cả các gương phải điều chỉnh được phạm vi quan sát.

2.1.1.3. Bán kính cong “c”

a) Gương loại II đến loại VI:

Nếu mép của bề mặt phản xạ gương phải nằm trong vỏ bảo vệ thì mép của vỏ bảo vệ phải có bán kính cong "c" có giá trị không nhỏ hơn 2,5 mm tại mọi điểm và theo mọi hướng. Nếu bề mặt phản xạ nhô ra khỏi vỏ bảo vệ thì bán kính cong "c" của mép biên của phần nhô ra không được nhỏ hơn 2,5 mm và phải di chuyển được vào phía trong vỏ bảo vệ khi tác dụng một lực 50 N vào điểm ngoài cùng của phần nhô ra lớn nhất so với vỏ bảo vệ theo hướng vuông góc với mặt phản xạ gương.

b) Gương loại I:

Nếu mép của bề mặt phản xạ gương nằm trong vỏ bảo vệ thì mép của vỏ bảo vệ phải có bán kính cong "c" có giá trị không nhỏ hơn 2,5 mm tại mọi điểm và theo mọi hướng. Nếu mép của bề mặt phản xạ nhô ra khỏi vỏ bảo vệ thì mép của bề mặt phản xạ phải có bán kính cong "c" có giá trị không nhỏ hơn 2,5 mm tại mọi điểm và theo mọi hướng.

2.1.1.4. Bề mặt phản xạ của gương được lắp trên một giá đỡ phẳng, tất cả các chi tiết, kể cả vị trí điều chỉnh của giá đỡ, bao gồm các chi tiết vẫn gắn với vỏ bảo vệ, sau khi kiểm tra theo Phụ lục D của Quy chuẩn này, mà có khả năng tiếp xúc tĩnh với quả cầu có đường kính 165 mm (trong trường hợp gương loại I), hoặc đường kính 100 mm (trong trường hợp gương loại II đến loại VI) phải có bán kính cong "c" không nhỏ hơn 2,5 mm.

Mép của các lỗ hay các khe có đường kính hay đường chéo nhỏ hơn 12 mm thì không phải áp dụng các yêu cầu về bán kính "c" ở trên nhưng phải được làm cùn cạnh sắc.

2.1.1.5. Giá lắp gương lên xe phải được thiết kế như một hình trụ tròn, có trục của nó là trục hoặc một trong các trục, của trục quay hoặc xoay đảm bảo cho gương dịch chuyển theo hướng va chạm tới sát gần bề mặt lắp giá gương.

2.1.1.6. Đối với gương loại II đến loại VI, các chi tiết được làm bằng vật liệu có độ cứng không lớn hơn 60 Shore A thì không phải áp dụng các yêu cầu nêu tại 2.1.1.3. và 2.1.1.4. của Quy chuẩn này.

2.1.1.7. Đối với gương loại I, các chi tiết nêu tại 2.1.1.3. và 2.1.1.4. của Quy chuẩn này được làm bằng vật liệu với độ cứng nhỏ hơn 50 Shore A, được lắp trên một đế cứng, thì quy định ghi trong 2.1.1.3. và 2.1.1.4. của Quy chuẩn này chỉ áp dụng cho đế.

2.1.2. Quy định về kích thước

2.1.2.1 Gương loại I

Các kích thước của bề mặt phản xạ phải đảm bảo để có thể vẽ nội tiếp một hình chữ nhật có một cạnh 40 mm và cạnh kia có chiều dài "a"

 (mm)

r: bán kính cong của gương (mm).

2.1.2.2. Gương loại II và III

2.1.2.2.1. Các kích thước của bề mặt phản xạ phải đảm bảo để có thể vẽ nội tiếp được:

a) Một hình chữ nhật cao 40 mm và chiều dài "a" mm, và

b) Một đường có chiều dài "b" mm song song với chiều cao hình chữ nhật.

2.1.2.2.2. Giá trị nhỏ nhất của "a" và "b" được quy định tại Bảng 1 dưới đây.

Bảng 1 - Giá trị nhỏ nhất của a và b

Đơn vị tính: mm

r: bán kính cong của gương.

2.1.2.3. Gương loại IV

Biên dạng của bề mặt phản xạ phải có hình dạng đơn giản (có thể kết hợp với gương lắp ngoài loại II) và có kích thước để tạo ra phạm vi quan sát được nêu tại mục A.4 Phụ lục A của Quy chuẩn này.

2.1.2.4. Gương loại V

Biên dạng của bề mặt phản xạ phải có hình dạng đơn giản và có kích thước để tạo ra phạm vi quan sát được nêu tại mục A.5 Phụ lục A của Quy chuẩn này.

2.1.2.5. Gương loại VI

Biên dạng của bề mặt phản xạ phải có hình dạng đơn giản và có kích thước để tạo ra phạm vi quan sát được nêu tại mục A.6 Phụ lục A của Quy chuẩn này.

2.1.3. Quy định về hệ số phản xạ và bề mặt phản xạ của gương

2.1.3.1. Bề mặt phản xạ của gương phải là dạng phẳng hoặc cầu lồi.

2.1.3.2. Đối với gương cầu lồi, giá trị của "r" không được nhỏ hơn:

a) 1200 mm đối với gương loại I.

b) 1200 mm đối với gương loại II và gương loại III.

c) 300 mm đối với gương loại IV và gương loại V.

d) 200 mm đối với gương loại VI.

2.1.3.3. Sự khác nhau giữa các bán kính cong của gương cầu lồi:

a) Sự khác nhau giữa r_i hoặc r'_i và r_p tại mỗi điểm khảo sát không được vượt quá 0,15r;

b) Sự khác nhau giữa các bán kính cong (r_P1, r_P2, r_P3) và r không được vượt quá 0,15r;

c) Khi "r" lớn hơn hoặc bằng hơn 3000 mm, giá trị 0,15r nêu tại a) và b) mục này được thay bằng 0,25r.

2.1.3.4. Hệ số phản xạ của gương, được xác định theo phương pháp mô tả trong Phụ lục B của Quy chuẩn này, không được nhỏ hơn 40%. Trong trường hợp các bề mặt phản xạ có độ phản xạ có thể thay đổi thì chế độ “ngàyˮ sẽ cho phép nhận biết màu sắc của các tín hiệu được sử dụng trong giao thông đường bộ. Giá trị của hệ số phản xạ thông thường ở chế độ “đêm” phải không nhỏ hơn 4%.

2.1.4. Quy định về độ bền va chạm và độ bền uốn của vỏ bảo vệ

2.1.4.1. Các loại gương phải được kiểm tra độ bền va chạm của bề mặt phản xạ và độ bền uốn của vỏ bảo vệ theo Phụ lục D và Phụ lục E của Quy chuẩn này.

Riêng gương loại V và loại VI không phải thử nghiệm độ bền uốn của vỏ bảo vệ.

2.1.4.2. Gương không bị vỡ trong quá trình thử. Tuy nhiên, cho phép có chỗ vỡ trên bề mặt phản xạ của gương nếu gương được làm bằng kính an toàn hoặc gương thỏa mãn điều kiện sau:

Mảnh kính vỡ vẫn dính vào mặt trong của vỏ bảo vệ hoặc dính vào một mặt phẳng gắn chặt trên vỏ bảo vệ, ngoại trừ một phần mảnh kính vỡ cho phép tách rời khỏi vỏ bảo vệ miễn là kích thước mỗi cạnh của mảnh vỡ không vượt quá 2,5 mm. Tại điểm đặt lực, cho phép những mảnh vỡ nhỏ có thể rời ra khỏi bề mặt gương.

2.1.4.3. Nếu giá đỡ bề mặt phản xạ bị hư hỏng, trong phép thử va chạm đối với gương lắp trên kính phía trước, phần còn lại không được nhô ra khỏi chân đế hơn 10 mm và hình dạng phần còn lại sau khi thử phải phù hợp với điều kiện mô tả trong mục 2.1.1.3. của Quy chuẩn này.

2.1.4.4. Không áp dụng việc thử theo Phụ lục D của Quy chuẩn này đối với gương nếu không có chi tiết nào của gương thấp hơn 2 m tính từ mặt đất, kể cả vị trí điều chỉnh, khi xe ở điều kiện chất tải tương ứng với mức trọng tải tối đa cho phép theo thiết kế.

Điều kiện này cũng được áp dụng nếu các thiết bị gắn kèm gương (đế gương, tay gương, khớp quay...) đặt thấp hơn 2 m tính từ mặt đất nhưng không nhô ra khỏi chiều rộng toàn bộ của xe, được đo trên mặt phẳng thẳng đứng cắt ngang qua điểm lắp gương thấp nhất, hoặc bất cứ điểm nào thuộc mặt phẳng này nếu biên dạng ngang của điểm đó có chiều rộng toàn bộ lớn hơn.

Trong trường hợp này phải có hướng dẫn chỉ rõ cách lắp đặt gương để thỏa mãn những điều kiện nêu trên về vị trí của các chi tiết gắn kèm gương lắp đặt trên xe.

Trong trường hợp áp dụng điều khoản này thì ở giá đỡ gương phải được đánh dấu rõ ràng bằng biểu tượng 2^∆m. Ngoài ra, giấy chứng nhận chất lượng Cũng phải ghi nhận điểm này.

2.2. Quy định đối với camera-màn hình (CMS)

2.2.1. Quy định kỹ thuật chung

2.2.1.1. Trên camera-màn hình phải có tên thương mại hoặc ký hiệu nhận biết của nhà sản xuất. Tên thương mại hoặc ký hiệu nhận biết của nhà sản xuất phải ở vị trí dễ thấy, rõ ràng và khó tẩy xóa.

2.2.1.2. Nếu người sử dụng cần điều chỉnh, camera-màn hình phải điều chỉnh được mà không cần sử dụng dụng cụ.

2.2.1.3. Camera-màn hình (CMS) được gắn tại vị trí mà nhà sản xuất thiết kế cho lái xe thông thường, thì tất cả các bộ phận (không phụ thuộc vào vị trí điều chỉnh thiết bị mà có khả năng tiếp xúc tĩnh với quả cầu có đường kính 165 mm trong trường hợp CMS hoặc các bộ phận của CMS được lắp bên trong xe hoặc đường kính 100 mm trong trường hợp CMS hoặc các bộ phận của CMS được lắp bên ngoài xe) phải có bán kính cong “c” không nhỏ hơn 2.5 mm.

2.2.1.4. Các cạnh của các lỗ hoặc khe mà có đường kính hoặc đường chéo dài nhất nhỏ hơn 12 mm sẽ được miễn thực hiện theo yêu cầu về bán kính tại mục 2.2.1.3 của Quy chuẩn này nhưng phải được làm cùn cạnh sắc.

2.2.1.5. Đối với các bộ phận của camera-màn hình mà được làm bằng vật liệu có độ cứng nhỏ hơn 60 Shore A và được gắn trên giá đỡ cứng, thì các yêu cầu trong mục 2.2.1.3 của Quy chuẩn này sẽ chỉ áp dụng cho giá đỡ.

2.2.2. Quy định về độ bền va chạm của camera-màn hình

2.2.2.1. Các loại camera-màn hình phải được kiểm tra độ bền va chạm theo Phụ lục D của Quy chuẩn này.

2.2.2.2. Không áp dụng việc thử theo Phụ lục D của Quy chuẩn này đối với camera-màn hình nếu không có chi tiết nào của camera-màn hình thấp hơn 2 m tính từ mặt đất, kể cả vị trí điều chỉnh, khi xe ở điều kiện chất tải tương ứng với mức trọng tải tối đa cho phép theo thiết kế.

Điều kiện này cũng được áp dụng nếu các thiết bị gắn kèm camera-màn hình (đế camera-màn hình, tay camera-màn hình, khớp quay...) đặt thấp hơn 2 m tính từ mặt đất nhưng không nhô ra khỏi chiều rộng toàn bộ của xe, được đo trên mặt phẳng thẳng đứng cắt ngang qua điểm lắp camera-màn hình thấp nhất, hoặc bất cứ điểm nào thuộc mặt phẳng này nếu biên dạng ngang của điểm đó có chiều rộng toàn bộ lớn hơn.

Trong trường hợp này phải có hướng dẫn chỉ rõ cách lắp đặt camera-màn hình để thỏa mãn những điều kiện nêu trên về vị trí của các chi tiết gắn kèm camera-màn hình lắp đặt trên xe.

Trong trường hợp áp dụng điều khoản này thì ở giá đỡ camera-màn hình phải được đánh dấu rõ ràng bằng biểu tượng 2^∆m.

2.2.2.3. Ống kính camera-màn hình không bị vỡ trong quá trình kiểm tra độ bền va chạm theo Phụ lục D của Quy chuẩn này

3. QUY ĐỊNH VỀ QUẢN LÝ

3.1. Phương thức kiểm tra, thử nghiệm

Gương sản xuất, lắp ráp và nhập khẩu phải được kiểm tra, thử nghiệm theo quy định tại các Thông tư 30/2011/TT-BGTVT ngày 15 tháng 4 năm 2011 “Quy định về kiểm tra chất lượng an toàn kỹ thuật và bảo vệ môi trường trong sản xuất, lắp ráp xe cơ giới”, Thông tư 54/2014/TT-BGTVT ngày 20 tháng 10 năm 2014 “Sửa đổi, bổ sung một số điều của Thông tư số 30/2011/TT-BGTVT ngày 15 tháng 4 năm 2011 của Bộ trưởng Bộ Giao thông vận tải quy định về kiểm tra chất lượng an toàn kỹ thuật và bảo vệ môi trường trong sản xuất, lắp ráp xe cơ giới”, Thông tư 31/2011/TT-BGTVT ngày 15 tháng 4 năm 2011 “Quy định về kiểm tra chất lượng an toàn kỹ thuật và bảo vệ môi trường xe cơ giới nhập khẩu” và Thông tư 55/2014/TT-BGTVT ngày 20 tháng 10 năm 2014 “Sửa đổi, bổ sung một số điều của Thông tư số 31/2011/TT-BGTVT ngày 15 tháng 4 năm 2011 của Bộ trưởng Bộ Giao thông vận tải quy định về kiểm tra chất lượng an toàn kỹ thuật và bảo vệ môi trường xe cơ giới nhập khẩu”, Thông tư 03/2018/TT-BGTVT ngày 10 tháng 01 năm 2018 “Quy định về kiểm tra chất lượng an toàn kỹ thuật và bảo vệ môi trường đối với xe nhập khẩu thuộc đối tượng của Nghị định số 116/2017/NĐ-CP”, Thông tư số 25/2019/TT-BGTVT ngày 05 tháng 7 năm 2019 “Quy định về kiểm tra chất lượng an toàn kỹ thuật và bảo vệ môi trường trong sản xuất, lắp ráp ô tô”.

3.2. Tài liệu kỹ thuật và mẫu thử

Khi đăng ký thử nghiệm gương, camera-màn hình theo Quy chuẩn này, cơ sở sản xuất, tổ chức hoặc cá nhân nhập khẩu gương, camera-màn hình cần cung cấp cho cơ sở thử nghiệm tài liệu kỹ thuật và mẫu thử như quy định tại mục 3.2.1 và 3.2.2 của Quy chuẩn.

3.2.1. Yêu cầu về tài liệu kỹ thuật

3.2.1.1. Bản vẽ kỹ thuật của gương phải thể hiện các kích thước chính và kèm theo ít nhất các thông số sau:

a) Tên thương mại hoặc ký hiệu nhận biết của nhà sản xuất, tên gọi hoặc loại gương;

b) Vị trí lắp đặt, hướng dẫn lắp đặt;

c) Độ cứng của vỏ bảo vệ bề mặt phản xạ gương;

d) Bán kính cong của bề mặt phản xạ gương;

đ) Hệ số phản xạ của bề mặt phản xạ gương;

e) Bán kính cong của mép vỏ bảo vệ bề mặt phản xạ gương;

g) Các kích thước của bề mặt phản xạ gương như được nêu tại mục 2.2 của Quy chuẩn này.

3.2.1.2. Với camera-màn hình (CMS) cần những tài liệu sau:

a) Thông số kỹ thuật của CMS

b) Hướng dẫn sử dụng.

c) Mô tả hệ thống giám sát máy quay cho phép giải thích về chức năng chính của hệ thống, bao gồm Bản vẽ, tranh ảnh, sơ đồ khối...

d) Mô tả vị trí của camera-màn hình trong xe ô tô (tổng quan về hệ thống).

đ) Tên nhà sản xuất camera-màn hình và bộ phận điều khiển điện tử.

e) Loại máy camera-màn hình. Mỗi loại phải được nhận dạng rõ ràng và chính xác (ví dụ bằng cách kí hiệu cho phần cứng và phần mềm đầu ra cho nội dung phần mềm) để cung cấp thiết bị và tài liệu tương ứng.

g) Giải thích về các cảnh báo và khái niệm an toàn, theo định nghĩa của nhà sản xuất, bao gồm ít nhất danh sách các lỗi của thiết bị.

3.2.2. Mẫu thử

04 mẫu thử cho mỗi kiểu loại gương cần thử nghiệm.

03 mẫu thử cho mỗi kiểu loại camera-màn hình cần thử nghiệm.

3.3. Báo cáo thử nghiệm

Cơ sở thử nghiệm có trách nhiệm lập báo cáo thử nghiệm có các nội dung bao gồm các mục quy định tại quy chuẩn này.

3.4. Áp dụng quy định

Trong trường hợp các văn bản, tài liệu được viện dẫn trong Quy chuẩn này có sự thay đổi, bổ sung hoặc được thay thế thì thực hiện theo quy định trong văn bản mới.

4. TỔ CHỨC THỰC HIỆN

4.1. Trách nhiệm của Cục Đăng kiểm Việt Nam

Cục Đăng kiểm Việt Nam chịu trách nhiệm tổ chức thực hiện Quy chuẩn này.

4.2. Lộ trình thực hiện

4.2.1. Áp dụng ngay kể từ ngày Quy chuẩn này có hiệu lực.

4.2.2. Đối với các kiểu loại gương đã được thử nghiệm hoặc chứng nhận phù hợp theo Quy chuẩn QCVN 33:2011/BGTVT:

a) Không phải thử nghiệm lại nếu không phát sinh yêu cầu kỹ thuật theo quy chuẩn QCVN 33:2019/BGTVT;

b) Chậm nhất 2 năm kể từ ngày Quy chuẩn này có hiệu lực phải thử nghiệm bổ sung các yêu cầu kỹ thuật phát sinh theo QCVN 33:2019/BGTVT.

4.2.3. Đối với camera-màn hình áp dụng sau 2 năm kể từ ngày Quy chuẩn này có hiệu lực.

Phụ lục A

Phạm vi quan sát

A.1. Thiết bi quan sát phía sau loại I

Được thiết kế sao cho người lái có thể quan sát được phần đường nằm ngang, phẳng có chiều rộng 20 m ở giữa đường dọc theo mặt phẳng trung tuyến dọc của xe bắt đầu từ khoảng cách 60 m phía sau điểm mắt quan sát của người lái tới đường chân trời, (xem Hình A.1)

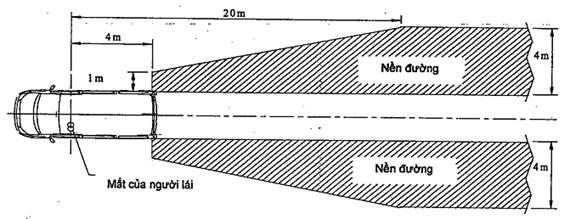

Hình A.1 Phạm vi quan sát của thiết bị loại I

A.2. Thiết bị quan sát phía sau chính loại II

A.2.1. Thiết bị quan sát phía sau chính bên trái

Được thiết kế sao cho người lái có thể nhìn thấy tối thiểu được một đoạn đường bằng phẳng rộng 5 m, theo phương ngang được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên trái của ô tô (phía người lái) từ khoảng cách 30 m phía sau điểm mắt quan sát của người lái tới đường chân trời.

Ngoài ra, người lái phải nhìn thấy được phần đường rộng 1 m, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên trái của ô tô (phía người lái) từ khoảng cách 4 m phía sau các điểm mắt quan sát của người lái. (xem Hình A.2)

A.2.2. Thiết bị quan sát phía sau chính bên phải

Được thiết kế sao cho người lái có thể nhìn thấy tối thiểu được một đoạn đường bằng phẳng rộng 5 m, theo phương ngang, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên phải của ô tô (phía phụ lái) từ khoảng cách 30 m phía sau điểm mắt quan sát của người lái tới đường chân trời.

Ngoài ra, người lái phải nhìn thấy được phần đường rộng 1 m, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên phải của ô tô (phía phụ lái) từ khoảng cách 4 m phía sau các điểm mắt quan sát của người lái. (xem Hình A.2)

Hình A.2 - Phạm vi quan sát của thiết bị loại II

A.3. Thiết bị quan sát phía sau chính loại III

A.3.1. Thiết bị quan sát phía sau chính bên trái

Được thiết kế sao cho người lái có thể nhìn thấy tối thiểu được một đoạn đường bằng phẳng rộng 4 m, theo phương ngang, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên trái của ô tô (phía người lái) từ khoảng cách 20m phía sau điểm mắt quan sát của người lái tới đường chân trời.

Ngoài ra, người lái phải nhìn thấy được phần đường rộng 1 m, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên trái của ô tô (phía người lái) từ khoảng cách 4 m phía sau các điểm mắt quan sát của người lái. (xem Hình A.3)

A.3.2. Thiết bị quan sát phía sau chính bên phải

Được thiết kế sao cho người lái có thể nhìn thấy tối thiểu được một đoạn đường bằng phẳng rộng 4 m, theo phương ngang, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên phải của ô tô (phía phụ lái) từ khoảng cách 20 m phía sau điểm mắt quan sát của người lái tới đường chân trời.

Ngoài ra, người lái phải nhìn thấy được phần đường rộng 1 m, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên phải của ô tô (phía phụ lái) từ khoảng cách 4 m phía sau các điểm mắt quan sát của người lái. (xem Hình A.3)

Hình A.3 - Phạm vi quan sát của thiết bị loại III

A.4. Thiết bị quan sát góc rộng loại IV

A.4.1. Thiết bị quan sát góc rộng bên trái

Được thiết kế sao cho người lái có thể nhìn thấy tối thiểu được một đoạn đường bằng phẳng rộng 15 m, theo phương ngang, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên trái của ô tô (phía người lái) từ khoảng cách 10 m đến 25 m phía sau điểm mắt quan sát của người lái.

Ngoài ra, người lái phải nhìn thấy được phần đường rộng 4,5 m, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên trái của ô tô (phía người lái) từ khoảng cách 1,5 m phía sau các điểm mắt quan sát của người lái. (xem Hình A.4)

A.4.2. Thiết bị quan sát góc rộng bên phải

Được thiết kế sao cho người lái có thể nhìn thấy tối thiểu được một đoạn đường bằng phẳng rộng 15 m, theo phương ngang, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên phải của ô tô (phía phụ lái) từ khoảng cách 10 m đến 25 m phía sau điểm mắt quan sát của người lái.

Ngoài ra, người lái phải nhìn thấy được phần đường rộng 4,5 m, được giới hạn bởi một mặt phẳng song song với mặt phẳng trung tuyến dọc và đi qua điểm ngoài cùng bên phải của ô tô (phía phụ lái) từ khoảng cách 1,5 m phía sau các điểm mắt quan sát của người lái. (xem Hình A.4)

Hình A.4 - Phạm vi quan sát của thiết bị loại IV

A.5. Thiết bị quan sát gần loại V

Được thiết kế sao cho người lái có thể quan sát được phần đường bằng phẳng, theo phương ngang dọc theo thân xe, giới hạn bởi các mặt phẳng thẳng đứng sau:

a) Mặt phẳng song song với mặt phẳng trung tuyến dọc của ô tô đi qua điểm ngoài cùng bên phải của cabin ô tô.

b) Một mặt phẳng song song và cách mặt phẳng nêu trên khoảng cách 2 m theo hướng ngang.

c) Mặt phẳng song song với mặt phẳng thẳng đứng đi qua điểm mắt quan sát của người lái và đặt tại khoảng cách 1,75 m phía sau mặt phẳng này.

d) Mặt phẳng song song với mặt phẳng thẳng đứng đi qua điểm mắt quan sát của người lái và đặt tại khoảng cách 1 m ở phía trước mặt phẳng này. Nếu mặt phẳng thẳng đứng cắt ngang đi qua mép ngoài cùng của thanh cản va (ba đờ sốc) của xe cách mặt phẳng thẳng đứng đi qua điểm quan sát của người lái nhỏ hơn 1 m thì tầm nhìn phải được giới hạn ngay bởi mặt phẳng đó (xem hình A.5a và A.5b).

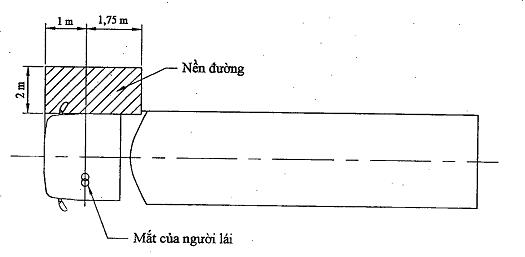

Hình A.5a

Hình A.5b

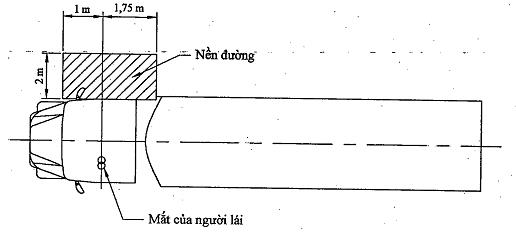

Hình A.5 - Phạm vi quan sát của thiết bị loại V

A.6. Thiết bị quan sát phía trước loại VI

Được thiết kế sao cho người lái có thể quan sát được phần đường bằng phẳng, theo phương ngang phía trước xe, giới hạn bởi các mặt phẳng sau:

a) Một mặt phẳng ngang thẳng đứng đi qua điểm ngoài cùng của phía trước xe.

b) Một mặt phẳng song song và cách mặt phẳng nêu trên khoảng cách 2 m theo phương ngang.

c) Một mặt phẳng dọc thẳng đứng song song với mặt phẳng trung tuyến dọc của xe đi qua điểm ngoài cùng của xe ở phía người lái.

d) Một mặt phẳng dọc thẳng đứng song song với mặt phẳng trung tuyến dọc của xe cách điểm ngoài cùng của xe ở phía bên phải 2 m

Phía trước bên phải trường nhìn này có thể được làm tròn thành bán kính 2000 mm (xem hình A.6).

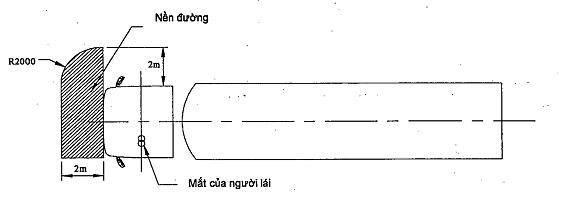

Hình A.6 - Phạm vi quan sát của thiết bị loại VI

Phụ lục B

Phương pháp kiểm tra xác định hệ số phản xạ

B.1. Các định nghĩa

B.1.1. Ánh sáng chuẩn A theo CIE (CIE Standard illuminant A): Ánh sáng màu, màu sắc tương ứng với nhiệt độ tỏa ra toàn bộ tại T68 = 2.855,6 K.

B.1.2. Nguồn phát sáng chuẩn A theo CIE (CIE standard source A): Bóng đèn dùng sợi tóc vonfram được thắp sáng ở màu sắc tương ứng với nhiệt độ T₆₈ = 2855,6 K.

B.1.3. Thiết bị quan sát màu sắc chuẩn theo CIE 1931 (CIE 1931 standard colorimetric observer): thiết bị thu bức xạ có các đặc tính về màu sắc tương ứng với các trị số vạch quang phổ x(λ), y(λ), z(λ) (xem bảng B.1).

B.1.4. Các giá trị vạch quang phổ CIE (CIE spectral tristimulus values): các giá trị của các thành phần quang phổ của một phổ năng lượng tương ứng trong hệ thống CIE (XYZ).

B.1.5. Hình ảnh chùm sáng (photopic vision): hình ảnh nhìn được bằng mắt thường của chùm sáng khi nó được chỉnh tới các mức có độ chói là một vài cd/m².

B.2. Thiết bị

B.2.1. Quy định chung

Thiết bị gồm một nguồn sáng, một giá đỡ mẫu thử, một thiết bị thu với bộ tách sóng ánh sáng và một đồng hồ hiển thị (xem hình B.1), và các chi tiết để loại trừ ảnh hưởng của ánh sáng từ bên ngoài.

Thiết bị thu có thể kết hợp một quả cầu hội tụ ánh sáng để dễ dàng đo hệ số phản xạ gương cầu lồi (xem hình B.2).

B.2.2. Các đặc tính quang phổ của nguồn sáng và máy thu.

B.2.2.1. Nguồn sáng gồm có một nguồn phát sáng chuẩn A theo CIE và một hệ quang học để cung cấp một chùm sáng chuẩn. Một ổn áp để duy trì điện áp của đèn ổn định trong khi thiết bị hoạt động.

B.2.2.2. Thiết bị thu phải có một bộ phân tích chùm sáng với độ nhạy phổ tỷ lệ với chùm sáng có cường độ theo yêu cầu của thiết bị quan trắc màu theo tiêu chuẩn CIE (1931) (xem bảng B.1). Bất kỳ sự kết hợp khác của bộ thu lọc ánh sáng để đưa ra ánh sáng tương đương với ánh sáng chuẩn A theo tiêu chuẩn CIE và hình ảnh chùm sáng đều có thể được sử dụng. Khi một quả cầu hội tụ được sử dụng trong máy thu, bề mặt bên trong của quả cầu sẽ được phủ một lớp phủ trắng không khuếch tán quang phổ.

B.2.3. Thông số hình học

Góc của chùm sáng tới (θ) và đường vuông góc với bề mặt kiểm tra là 0,44 rad ± 0,09 rad (25° ± 5°) và không được vượt quá giới hạn trên của dung sai (ví dụ: 0,53 rad hay 30°). Trục của thiết bị thu với đường vuông góc này sẽ tạo nên một góc tương đương với góc của tia tới (xem hình B.1). Chùm sáng tới truyền đến bề mặt kiểm tra phải có đường kính không nhỏ hơn 13 mm (0,5 inch). Tia phản xạ không được rộng hơn vùng lắp bộ cảm nhận của thiết bị phân tích ánh sáng và không chiếm dưới 50% diện tích vùng này, và gần như bằng vùng sáng đã sử dụng khi chuẩn thiết bị.

Khi một quả cầu hội tụ được sử dụng trong phần thu, hình cầu phải có đường kính tối thiểu 127 mm (5 inch). Lỗ lấy mẫu thử và chùm tia tới trên bề mặt cầu phải có kích thước đảm bảo nhận trực tiếp toàn tia tới và tia phản xạ. Bộ phân tích ánh sáng phải nằm ở vị trí không nhận ánh sáng trực tiếp từ tia tới hoặc tia phản xạ.

B.2.4. Các đặc tính về điện của phần hiển thị bộ tách chùm sáng

Kết quả của bộ phân tích chùm sáng được đọc ở trên phần hiển thị phải là một hàm tuyến tính của cường độ ánh sáng ở vùng cảm quang. Các thiết bị (điện và quang học) phải được chỉnh về không và hiệu chuẩn sao cho không làm ảnh hưởng tới giá trị đo hoặc đặc tính quang phổ của thiết bị chính. Độ chính xác của phần hiển thị của máy thu là ± 2% của toàn thang đo hoặc ± 10% giá trị đo, lấy giá trị nhỏ hơn.

B.2.5. Giá đỡ mẫu thử

Giá đỡ phải có kết cấu để có thể định vị mẫu kiểm tra sao cho các đường trục của nguồn sáng và bộ thu giao nhau tại bề mặt phản xạ gương.

B.3. Phương pháp xác định hệ số phản xạ

B.3.1. Hiệu chuẩn trực tiếp

Hướng chùm sáng trực tiếp vào bộ thu, tín hiệu thu được là năng lượng của chùm sáng. Giá trị đọc được trên đồng hồ đo của thiết bị sẽ có giá trị tương ứng với hệ số phản xạ 100%.

B.3.2. Hiệu chuẩn gián tiếp

Phương pháp hiệu chuẩn gián tiếp được áp dụng trong trường thiết bị có nguồn sáng và bộ thu cố định. Độ phản xạ chuẩn luôn được hiệu chỉnh và duy trì đúng. Chuẩn tham chiếu này tốt nhất là một gương phẳng với hệ số phản xạ gần như bằng với mẫu thử nghiệm.

B.3.3. Đo hệ số phản xạ của gương phẳng

Độ phản xạ của gương phẳng có thể được đo bằng thiết bị sử dụng phương pháp hiệu chuẩn trực tiếp hoặc gián tiếp (xem hình B.1).. Hệ số phản xạ được đọc trực tiếp từ bộ phận hiển thị của thiết bị đo.

B.3.4. Đo hệ số phản xạ của gương cầu lồi

Đo độ phản xạ gương cầu lồi yêu cầu phải sử dụng các thiết bị kết hợp một quả cầu hội tụ trong thiết bị thu (xem hình B2 và B.3). Nếu bộ hiển thị của thiết bị đo cho giá trị n_e với gương chuẩn có hệ số phản xạ E%, thì với một gương chưa biết hệ số phản xạ, giá trị đo được n_x sẽ tương ứng với hệ số phản xạ là X%, theo công thức:

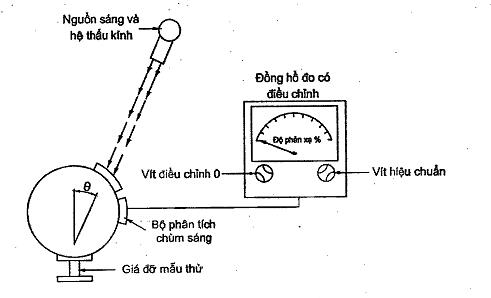

Hình B.1- Sơ đồ khái quát hệ thống đo hệ số phản xạ

Hình B.2- Sơ đồ khái quát hệ thống đo hệ số phản xạ kết hợp cầu hội tụ

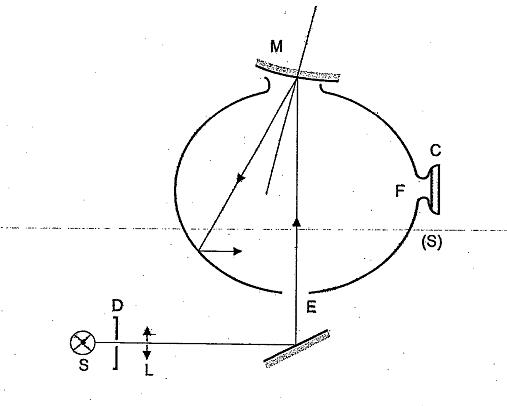

Hình B.3- Ví dụ về thiết bị để đo yếu tố phản xạ của gương cầu

Bảng B.1- Trị số vạch quang phổ đối với thiết bị quan trắc mẫu theo tiêu chuẩn CIE 1931⁽¹⁾
(được trích dẫn trong tiêu chuẩn CIE 50(45) (1970))

⁽¹⁾ Bảng tóm tắt: Giá trị của y(2)=V(2) được làm tròn tới số thập phân thứ tư

⁽²⁾ Thay đổi vào năm 1966 (từ 3 tới 2)

Phụ lục C

Quy trình xác định bán kính cong “r” của bề mặt phản xạ của gương

C.1. Phương pháp đo

C.1.1. Thiết bị

Thiết bị đo biên dạng cầu được mô tả như ở hình C.1.

C.1.2. Các điểm đo.

Bán kính cong phải được đo tại 3 điểm. Các điểm đo này nằm trên cung lớn nhất đi qua tâm gương song song với đoạn b trên bề mặt phản xạ và chia đường cong đó thành 4 đoạn bằng nhau, hoặc đo trên cung vuông góc với nó nếu cung này là lớn nhất.

C.2. Tính bán kính cong “r”

Bán kính cong “r” đo bằng mi-li-mét sẽ được tính theo công thức sau đây:

Trong đó:

r_P1: Bán kính cong của điểm đo thứ nhất (mm)

r_P2: Bán kính cong của điểm đo thứ hai (mm).

r_P3: Bán kính cong của điểm đo thứ ba (mm).

Kích thước tính bằng mi-li-mét

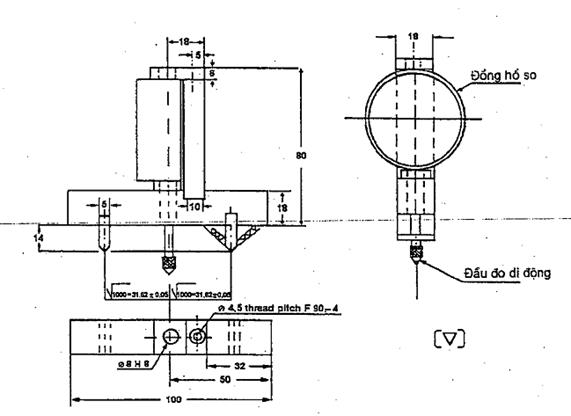

Hình C.1 - Sơ đồ khái quát thiết bị đo bán kính cong

Phụ lục D

Thử độ bền va chạm

D.1. Mô tả thiết bị thử

D.1.1. Thiết bị thử bao gồm một quả lắc, có khả năng dao động giữa hai trục ngang, một trong hai trục vuông góc với mặt phẳng chứa quỹ đạo thả tự do của quả lắc. Đầu của quả lắc là một đầu búa hình cầu cứng với đường kính 165 mm ± 1 mm và được bọc bằng cao su dày 5 mm với độ cứng 50 Shore A.

Một dụng cụ đo góc cho phép xác định góc tối đa do tay đòn tạo thành trong mặt phẳng thả quả lắc, nó phải được cố định chắc chắn vào phần giá đỡ quả lắc, giá đỡ này còn dùng để kẹp chặt mẫu thử phù hợp với các yêu cầu về va chạm quy định trong D.2.5 Phụ lục này.

Thông số về kích thước và các đặc điểm về kết cấu của thiết bị thử được mô tả như hình D.1.

D.1.2. Tâm của điểm đập quả lắc phải trùng với tâm đầu búa hình cầu. Khoảng cách T từ trục dao động tới tâm va chạm trong mặt phẳng thả quả lắc là 1 m ± 5 mm. Khối lượng quy gọn của quả lắc tới tâm đập là m₀ = 6,8 kg ± 0,05 kg.

Kích thước tính bằng mi-li-mét

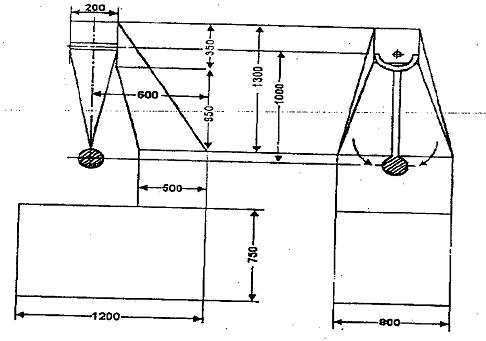

Hình D.1 - Kích thước và kết cấu thiết bị thử va chạm

D.2. Quy trình thử

D.2.1. Định vị gương, camera-màn hình để thử

D.2.1.1. Gương, camera-màn hình phải được đặt trên thiết bị thử va chạm sao cho các trục ở phương nằm ngang và thẳng đứng phù hợp với việc lắp đặt trên xe.

D.2.1.2. Khi gương, camera-màn hình có thể điều chỉnh được so với chân đế thì vị trí thử phải ở vị trí thuận lợi nhất cho cơ cấu xoay hoạt động trong phạm vi giới hạn do nhà sản xuất gương, camera-màn hình hay nhà sản xuất xe đưa ra.

D.2.1.3. Khi gương, camera-màn hình có cơ cấu điều chỉnh khoảng cách tới chân đế, thì cơ cấu này phải được đặt tại vị trí mà khoảng cách giữa vỏ bảo vệ và chân đế là ngắn nhất.

D.2.1.4. Khi bề mặt phản xạ có thể xoay trong phạm vi vỏ bảo vệ, thì phải điều chỉnh sao cho phần góc trên, là phần xa nhất tính từ xe, ở vị trí nhô ra lớn nhất so với vỏ bảo vệ.

D.2.2. Ngoại trừ phép thử thứ hai đối với gương lắp trong nêu tại D.2.5.1. Phụ lục này, khi quả lắc ở vị trí thẳng đứng, các mặt phẳng nằm ngang và mặt phẳng thẳng đứng đi qua tâm búa phải đi qua tâm của bề mặt phản xạ như đã định nghĩa trong 1.3.12 của Quy chuẩn này. Phương dao động dọc của quả lắc phải vuông góc với mặt phẳng song song với bề mặt phản xạ của gương.

Trong trường hợp hệ thống camera-màn hình, khi quả lắc ở vị trí thẳng đứng, các mặt phẳng dọc ngang và đứng đi qua trung tâm của cây búa sẽ đi qua trung tâm của ống kính hoặc phần bảo vệ trong suốt bảo vệ ống kính: Hướng dọc của dao động của con lắc phải song song với mặt phẳng trung trực dọc của xe. Nếu thử nghiệm được thực hiện với một hệ thống camera chụp, cửa chớp phải được mở trong thời gian tác động của con lắc.

D.2.3. Khi cố định gương, camera-màn hình, nếu các bộ phận của gương, camera-màn hình làm hạn chế sự hồi vị của búa, điểm tác động phải được dịch chuyển theo hướng vuông góc với trục quay hoặc chốt quay tùy từng trường hợp. Độ dịch chuyển không được lớn hơn mức cần thiết để thực hiện phép thử, nó sẽ được giới hạn theo cách như sau:

a) Hình cầu giới hạn búa ít nhất là tiếp xúc với hình trụ như được định nghĩa tại 2.1.1.5. của Quy chuẩn này.

b) Hoặc, đối với gương, điểm tiếp xúc với cái búa nằm cách bề mặt phản xạ ít nhất 10 mm.

D.2.4. Khi thử, thả búa rơi từ độ cao tương ứng với góc nghiêng 60° so với phương thẳng đứng sao cho búa đập vào gương, camera-màn hình tại thời điểm quả lắc ở vào vị trí thẳng đứng.

D.2.5. Gương, camera-màn hình phải được thử va chạm trong các điều kiện khác nhau dưới đây:

D.2.5.1. Gương loại I

a) Phép thử 1: Điểm va chạm như đã xác định trong mục D.2.2. của Phụ lục D. Sự va chạm phải là búa đập vào bề mặt phản xạ của gương.

b) Phép thử 2: Điểm va chạm trên mép của vỏ bảo vệ sao cho hướng va chạm này tạo ra một góc 45° với mặt phẳng của gương và nằm trong mặt phẳng ngang đi qua tâm gương. Sự va chạm này là hướng về phía bề mặt phản xạ.

D.2.5.2. Gương loại II đến loại VI

a) Phép thử 1: Điểm va chạm như đã xác định trong các mục D.2.2 và D.2.3 của Phụ lục này, sự va chạm phải là búa đập vào bề mặt phản xạ của gương.

b) Phép thử 2: Điểm va chạm như đã xác định trong các mục D.2.2 và D.2.3 của Phụ lục này, sự va chạm phải là búa đập vào gương trên mặt đối diện với bề mặt phản xạ của gương.

c) Khi gương loại II hoặc loại III lắp đặt giống như gương loại IV, các cách thử trên phải được thực hiện với gương có vị trí lắp đặt thấp hơn. Tuy nhiên, nếu cần thiết có thể tiến hành thử theo một hoặc cả hai phép thử đó đối với gương lắp ở vị trí cao hơn nếu độ cao của chúng thấp hơn 2 m tính từ mặt đất.

D.2.5.3. Các hệ thống camera-màn hình

a) Phép thử 1: Điểm va chạm như đã xác định trong các mục D.2.2 và D.2.3 của Phụ lục này, sự va chạm phải là búa đập vào cạnh ống kính.

b) Phép thử 2: Điểm va chạm như đã xác định trong các mục D.2.2 và D.2.3 của Phụ lục này, sự va chạm phải là búa đập bề mặt đối diện ống kính.

Trường hợp hai camera trở lên được gắn cố định ở cùng một chỗ, thì các thí nghiệm được đề cập ở trên phải được thực hiện trên camera thấp hơn. Tuy nhiên, cơ quan dịch vụ kỹ thuật có thể lặp lại một hoặc toàn bộ thí nghiệm trên camera cao hơn nếu camera này cách mặt đất chưa đến 2 m.

D.2.6. Trong các phép thử mô tả trong Phụ lục này, quả lắc phải trở về vị trí sau khi va chạm sao cho góc giữa hình chiếu của cánh tay đòn và phương thẳng đứng trên mặt phẳng thả quả lắc ít nhất là 20°.

a) Độ chính xác của góc đo được phải là ±1°.

b) Yêu cầu này không áp dụng cho những gương gắn trên kính trước, khi đó các yêu cầu nêu trong 2.4.3 của Quy chuẩn này phải được thỏa mãn.

c) Góc được tạo với phương thẳng đứng như nêu trên được giảm từ 20° xuống 10° đối với tất cả gương, camera-màn hình loại II và loại IV, và với gương, camera-màn hình loại III được lắp đặt giống như gương, camera-màn hình loại IV.

Phụ lục E

Thử độ bền uốn của vỏ bảo vệ gương

E.1. Thiết bị thử

Thiết bị thử được mô tả như hình E.1

E.2. Quy trình thử

E.2.1. Kẹp chặt phần cán gương trên bộ phận giá đỡ của thiết bị sao cho gương được đặt nằm ngang theo hướng có kích thước lớn nhất của vỏ bảo vệ, bề mặt phản xạ hướng lên trên theo hướng có kích thước lớn nhất của gương. Đầu của vỏ bảo vệ phía cán gương phải được cố định bằng một má kẹp có chiều rộng 15 mm, bao trùm lên toàn bộ chiều rộng của vỏ bảo vệ.

E.2.2. Tại đầu kia của vỏ bảo vệ, một má kẹp giống như trên phải được đặt trên vỏ bảo vệ để có thể đặt tải trọng kiểm tra lên theo quy định (xem hình E.1).

E.3. Tải trọng thử phải là 25 kg tác dụng liên tục trong 1 min.

Hình E.1 - Ví dụ về thiết bị thử độ uốn cho vỏ bảo vệ gương
