TIÊU CHUẨN QUỐC GIA

TCVN 7908:2008

PREPREG SỢI THỦY TINH

Glass-fibre prepregs

Lời nói đầu

TCVN 7908: 2008 do Nhóm công tác TCVN/TC 61/SC13/WG 1 Vật liệu compozit biên soạn trên cơ sở dự thảo đề nghị của Trung tâm

Công nghệ Vật liệu - Viện ứng dụng Công nghệ, Tổng cục Tiêu chuẩn Đo lường Chất lượng xét duyệt, Bộ Khoa học và Công nghệ công bố.

PREPREG SỢI THỦY TINH

Glass-fibre prepregs

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu kỹ thuật và phương pháp thử tương ứng cho prepreg sợi thủy tinh loại E được sử dụng để chế tạo compozit ứng dụng trong công nghiệp, trên biển và hàng không.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi.

ISO 8604 : 1988, Plastics - Prepregs - Definitions of terms and symbols for designations (Chất dẻo - Prepreg - Định nghĩa về các thuật ngữ và ký hiệu để đặt ký hiệu).

ISO 10352 : 1997, Fibre-reinforced plastics - Moulding compounds and prepregs - Determination of mass per unit area (Chất dẻo sợi gia cường - Hợp chất tạo hình và prepreg - Xác định khối lượng trên đơn vị diện tích).

3. Thuật ngữ, định nghĩa

Trong tiêu chuẩn này sử dụng các thuật ngữ và định nghĩa sau :

3.1. Prepreg (prepreg)

Hỗn hợp của các nhựa (có hoặc không có chất độn), phụ gia và các vật liệu gia cường ở dạng vải hoặc sợi, sẵn sàng cho tạo hình thành sản phẩm.

[ISO 8604 : 1988].

3.2. Prepreg sợi thủy tinh (glass-fibre prepreg)

Prepreg được chế tạo từ sợi thủy tinh loại E kết hợp với nhựa vinyleste hoặc polyeste không no.

4. Yêu cầu kỹ thuật

4.1. Khái quát chung

Các yêu cầu về ngoại quan, đặc trưng kỹ thuật của prepreg sợi thủy tinh được xác định trực tiếp trên sản phẩm prepreg.

Tính chất cơ học của prepreg sợi thủy tinh được xác định thông qua tính chất cơ học của compozit chế tạo từ prepreg sợi thủy tinh theo phương pháp túi hút chân không một lần.

4.2. Yêu cầu ngoại quan

Bề mặt của prepreg sợi thủy tinh phải có độ đồng đều của nhựa tẩm, không có các vị trí thiếu nhựa.

4.3. Đặc trưng kỹ thuật của prepreg sợi thủy tinh

Các loại prepreg sợi thủy tinh phải có các đặc trưng kỹ thuật như nêu ra trong Bảng 1.

Bảng 1 - Đặc trưng kỹ thuật của các loại prepreg sợi thủy tinh

TT

Loại prepreg

Loại sợi thủy tinh gia cường

Dệt kết cấu

Khổ kết cấu (mm)

Nhựa kết dính

Hàm lượng nhựa (%)

Khối lượng trên đơn vị diện tích (g/m2)

1

P603p

Thủy tinh E

00/90 0

1270 ± 5

Polyeste

40 ± 5

1120 ± 10 %

2

P603

Thủy tinh E

00/90 0

1270 ± 5

Vinyleste

40 ± 5

1120 ± 10 %

3

P610p

Thủy tinh E

00/90 0

1270 ± 5

Polyeste

40 ± 5

2600 ± 10 %

4

P610

Thủy tinh E

00/90 0

1270 ± 5

Vinyleste

40 ± 5

2600 ± 10 %

5

P808p

Thủy tinh E

00/90 0

1270 ± 5

Polyeste

40 ± 5

1500 ± 10 %

6

P808

Thủy tinh E

00/90 0

1270 ± 5

Vinyleste

40 ± 5

1500 ± 10 %

7

P708p

Thủy tinh E

± 450

1270 ± 5

Polyeste

40 ± 5

1400 ± 10 %

8

P708

Thủy tinh E

± 450

1270 ± 5

Vinyleste

40 ± 5

1400 ± 10 %

9

P206p

Thủy tinh E

00,± 450, 900

1270 ± 5

Polyeste

40 ± 5

1600 ± 10 %

10

P206

Thủy tinh E

00,± 450, 900

1270 ± 5

Vinyleste

40 ± 5

1600 ± 10 %

4.4. Tính chất cơ học của compozit chế tạo từ prepreg sợi thủy tinh bằng phương pháp túi hút chân không một lần

Compozit được chế tạo từ bán thành phẩm prepreg sợi thủy tinh theo phương pháp túi hút chân không một lần phải có các tính chất cơ học tương ứng như cho trong Bảng 2.

Bảng 2 - Chỉ tiêu cơ học của compozit

Loại prepreg

Tên chỉ tiêu

P603p

P603

P610p

P610

P808p

P808

P808p

P708

P206p

P206

1. Độ bền uốn, MPa, không nhỏ hơn

460

400

460

380

410

380

460

410

410

390

2. Modul đàn hồi uốn, GPa, không nhỏ hơn

24

15

20

17

20

15

18

13

15

14

3. Độ bền kéo, MPa, không nhỏ hơn

330

340

425

360

435

360

440

410

380

370

4. Modul đàn hồi kéo, GPa, không nhỏ hơn

16

14

15

17

18

15

18

19

13

13

5. Phương pháp thử

5.1. Lấy mẫu

Việc lấy mẫu sản phẩm được tiến hành như sau:

- Cứ 100 m² prepreg thì cắt năm mẫu có kích thước 20 cm x 40 cm.

- Các mẫu prepreg trên được ép tạo thành các tấm compozit bằng phương pháp túi hút chân không.

5.2. Kiểm tra ngoại quan

Quan sát bằng mắt thường.

5.3. Phương pháp xác định khối lượng trên đơn vị diện tích

Khối lượng trên đơn vị diện tích của prepreg được xác định theo ISO 10352 : 1997.

5.4. Xác định độ bền uốn và modul đàn hồi uốn

5.4.1. Nguyên tắc

Đặt tải với tốc độ dịch chuyển không đổi vào điểm giữa của mẫu thử cho đến khi mẫu thử bị phá hủy.

Đo và ghi lại tải ở thời điểm mẫu bị phá hủy, sau đó tính toán độ bền uốn và modul đàn hồi uốn.

5.4.2. Thiết bị, dụng cụ

- Thiết bị thử uốn thông thường, có sai số không quá 1 % (ví dụ như thiết bị INSTRON - Hoa Kỳ).

- Dụng cụ đo kích thước có độ chính xác đến ± 0,1 mm.

5.4.3. Chuẩn bị mẫu thử

Cắt từ mỗi tấm compozit được chuẩn bị theo 5.1 năm phần mẫu thử có kích thước tương ứng như nêu ra trong Hình 1. Các mẫu thử không được có các khuyết tật bề mặt như quy định trong 4.2.

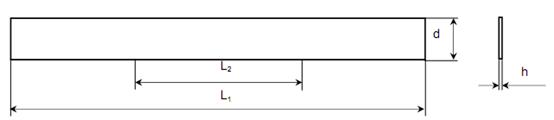

Chú giải

Chiều dài mẫu thử

Chiều rộng mẫu thử

Chiều dày mẫu thử

L1

d

h

= 127 mm ± 5 mm;

= 12,7 mm ± 0,5 mm;

= 3,2 mm ± 0,4 mm;

Khoảng cách giữa hai gối đỡ L2 = 51 mm ± 3 mm.

Hình 1 - Mẫu thử xác định độ bền uốn và modul đàn hồi uốn

5.4.4. Cách tiến hành

Tiến hành phép thử ở nhiệt độ 25 oC ± 5 oC.

Đặt mẫu thử nằm cân đối lên hai gối đỡ của thiết bị thử uốn (5.4.2) với khoảng cách giữa hai gối đỡ là 51 mm ± 3 mm (xem Hình 1). Đưa đầu đo tải trọng nén thẳng vào điểm giữa của mẫu thử và cách mẫu thử 5 mm. Bật máy đo với tốc độ thử là 2 mm/min cho đến khi mẫu bị phá hủy. Ghi lại tải phá hủy mẫu.

Tiến hành đo với năm mẫu thử.

5.4.5. Tính toán kết quả

Xác định độ bền uốn su, theo công thức sau:

trong đó:

P          là tải phá hủy mẫu, tính bằng Nintơn (N);

l           là khoảng cách giữa hai gối đỡ, tính bằng milimét (mm);

d          là chiều rộng mẫu thử, tính bằng milimét (mm);

h          là chiều dày mẫu thử, tính bằng milimét (mm);

su         là độ bền uốn của mẫu thử, tính bằng megapascal (MPa).

Kết quả cuối cùng là giá trị trung bình của các kết quả thu được từ năm mẫu thử.

Xác định modul đàn hồi uốn Eu, theo công thức sau:

trong đó:

P          là tải phá hủy mẫu, tính bằng Niutơn (N);

l           là khoảng cách giữa hai gối đỡ, tính bằng milimét (mm);

d          là chiều rộng mẫu thử, tính bằng milimét (mm);

h          là chiều dày mẫu thử, tính bằng milimét (mm);

Df         là độ võng khi uốn, tính bằng milimét (mm);

Eu         là modul đàn hồi uốn, tính bằng megapascal (MPa).

Kết quả cuối cùng là giá trị trung bình của các kết quả thu được từ năm mẫu thử.

5.5. Xác định độ bền kéo và modul đàn hồi kéo

5.5.1. Nguyên tắc

Đặt tải kéo với tốc độ dịch chuyển không đổi vào hai đầu mâm kẹp lên mẫu thử cho đến khi mẫu thử bị phá hủy. Đo và ghi lại tải ở thời điểm mẫu bị phá hủy, sau đó tính toán độ bền kéo và modul đàn hồi kéo.

5.5.2. Thiết bị, dụng cụ

- Thiết bị thử kéo thông thường, có sai số không lớn hơn 1 % (ví dụ như thiết bị INSTRON - Hoa Kỳ).

- Dụng cụ đo kích thước có độ chính xác đến ± 0,1 mm.

5.5.3. Chuẩn bị mẫu thử

Cắt từ mỗi tấm compozit được chuẩn bị theo 5.1 năm phần mẫu thử có kích thước tương ứng như nêu ra trong Hình 2. Các mẫu thử không được có các khuyết tật bề mặt như quy định trong 4.2.

5.5.4. Cách tiến hành

Tiến hành phép thử ở nhiệt độ 25 oC ± 5 oC.

Đặt mẫu thử vào hai đầu mâm kẹp của thiết bị thử kéo (5.5.2), điều chỉnh vị trí và xiết chặt hai đầu mâm kẹp. Bật máy với tốc độ kéo giữa hai đầu mẫu thử là 2 mm/min cho đến khi mẫu bị phá hủy. Ghi lại lực phá hủy mẫu.

Tiến hành đo với năm mẫu thử.

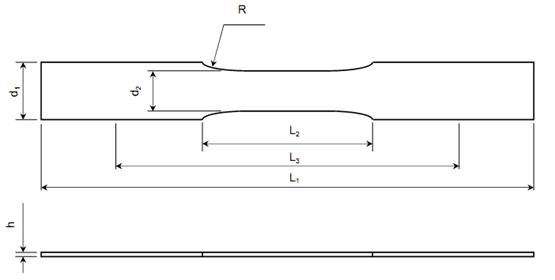

Chú giải

Chiều dài mẫu thử

L1

= 165 mm ± 5 mm

Chiều dài đoạn mặt cắt hẹp

L2

= 57 mm ± 0,5 mm

Chiều rộng mẫu thử

d1

= 19 mm ± 0,4 mm

Chiều rộng đoạn mặt cắt hẹp

d2

= 13 mm ± 0,4 mm

Chiều dày mẫu thử

h

= 3,2 mm ± 0,4 mm

Khoảng cách giữa hai đầu gá

L3

= 115 mm ± 5 mm.

Bán kính cong đoạn cắt

R

= 76° ± 1°

Hình 2 - Mẫu thử xác định độ bền kéo và modul đàn hồi kéo

5.5.5. Tính toán kết quả

Xác định độ bền kéo sk, theo công thức sau:

trong đó:

P          là lực phá hủy mẫu, tính bằng Niutơn (N);

d          là chiều rộng mẫu thử, tính bằng milimét (mm);

h          là chiều dày mẫu thử, tính bằng milimét (mm);

sk         là độ bền kéo của mẫu thử, tính bằng megapascal (MPa).

Kết quả cuối cùng là giá trị trung bình của các kết quả thu được từ năm mẫu thử.

Xác định modul đàn hồi kéo Ek, theo công thức sau:

trong đó:

P          là lực phá hủy mẫu, tính bằng Niutơn (N);

l           là chiều dài mẫu, tính bằng milimét (mm);

d          là chiều rộng mẫu thử, tính bằng milimét (mm);

h          là chiều dày mẫu thử, tính bằng milimét (mm);

Dl         là độ dãn dài khi kéo, tính bằng milimét (mm);

Ek         là modul đàn hồi kéo, tính bằng megapascal (MPa).

Kết quả cuối cùng là giá trị trung bình của các kết quả thu được từ năm mẫu thử.

6. Báo cáo thử nghiệm

Báo cáo thử nghiệm phải bao gồm ít nhất các thông tin sau:

a) tên hoặc ký hiệu nhận biết sản phẩm prepreg sợi thủy tinh;

b) viện dẫn tiêu chuẩn này;

c) các đặc trưng kỹ thuật của sản phẩm;

d) các kết quả thử;

e) chi tiết những khác biệt so với quy trình đã được quy định;

e) tên người thử nghiệm;

f) ngày thử nghiệm.

7. Bao gói, ghi nhãn, bảo quản, vận chuyển

7.1. Bao gói

Prepreg sợi thủy tinh phải được bọc trong màng PE theo từng lớp riêng biệt.

7.2. Ghi nhãn

Prepreg sợi thủy tinh phải được ghi nhãn theo quy định hiện hành với các nội dung sau:

- tên sản phẩm;

- tên hoặc thương hiệu của nhà sản xuất;

- số chủng loại;

- ngày sản xuất;

- thời hạn sử dụng.

7.3. Bảo quản

Prepreg sợi thủy tinh phải được bảo quản trong kho lạnh ở nhiệt độ £ 10 oC.

7.4. Vận chuyển

Prepreg sợi thủy tinh phải được vận chuyển bằng phương tiện thích hợp ở nhiệt độ £ 15 oC.

THƯ MỤC TÀI LIỆU THAM KHẢO

[1] ASTM D 638-08, Standard Test Method for Tensile Properties of Plastics.

[2] ASTM D 790-00, Standard Test Method for Flexural Properties of Unreinforced and Reinforced Plastic and Electrical Insulating Materials.
